Тип продукта	Ленточная шлифовальная машина для металла
Бренд	Fein
Модель	GRIT GI 75
Назначение	Шлифовка и обдирка металлов (кроме магния)
Электропитание	400 В, 50 Гц, трехфазное (по данным таблички)
Скорость вращения	3 000 об/мин
Ширина абразивной ленты	75 мм (исходя из модели)
Уровень звукового давления (на холостом ходу)	80,5 дБ(А)
Уровень звукового давления (под нагрузкой)	94 дБ(А)
Устройства безопасности	Аварийный останов, защитный кожух, защита от искр
Функции регулировки	Наклон, центровка ленты, регулируемая скорость (модели 2H)
Ежедневное обслуживание	Смазка указанных точек, очистка вентиляционных отверстий, опорожнение ящика для стружки
Заменяемые пользователем детали	Абразивная лента, защитный экран
Дополнительные аксессуары	Модуль для шлифовки радиусов GIR, модуль для шлифовки труб GIC, адаптер GIL, основание GIM
Соответствие	CE и UKCA в зависимости от рынка
Гарантия	В соответствии с национальным законодательством и заявлением производителя
Защита от перегрузки	Автоматическая остановка при высокой нагрузке, перезапуск после охлаждения (15 мин)
Температура поверхности	Может сильно нагреваться, не прикасаться
Подключение аспирации	Возможность подключения аспирационного устройства через патрубок (9)
Включенная документация	Инструкция по эксплуатации и руководство по безопасности

Часто задаваемые вопросы - GRIT GI 75 Fein

Как заменить абразивную ленту?

Отключите машину. Откройте боковую крышку, ослабьте звездообразный винт шлифовальной опоры, снимите опору и ящик для стружки. Опустите рычаг зажима, чтобы ослабить ленту, затем снимите старую ленту. Установите новую ленту, соблюдая направление вращения, указанное на обратной стороне. Поднимите рычаг, чтобы натянуть ленту. При необходимости отрегулируйте зажимное устройство винтами. Закройте крышку и установите опору.

Как отрегулировать наклон машины?

Ослабьте два зажимных рычага (28), расположенных по бокам. Установите устройство на нужную рабочую высоту, затем затяните рычаги.

Что делать, если абразивная лента не центрируется?

Кратковременно включите машину и наблюдайте за перемещением ленты. Используйте звездообразный винт (17) для регулировки центровки. Если лента все еще не центрируется, очистите ведущий и контактный ролики сжатым воздухом и проверьте, не изношены ли они или не деформированы.

Как использовать аварийный останов?

В случае опасности немедленно нажмите красную кнопку аварийного останова (15). Машина остановится примерно через 50 секунд. Для сброса разблокируйте кнопку, повернув или потянув ее в зависимости от модели.

Какой тип абразивной ленты использовать?

Используйте только абразивные ленты, одобренные Fein, специально предназначенные для этой машины. Не используйте изношенные, треснувшие или загрязненные ленты. Соблюдайте инструкции производителя относительно зернистости и размеров.

Как очистить машину?

Для ежедневного обслуживания продуйте сжатым воздухом вентиляционные отверстия и точки смазки. Очистите внешнюю поверхность сжатым воздухом. Регулярно опорожняйте ящик для стружки после полного охлаждения его содержимого.

Какое требуется напряжение питания?

Напряжение и частота должны соответствовать данным на табличке. В целом, устройство рассчитано на трехфазный переменный ток (например, 400 В, 50 Гц). Подключение должно выполняться профессиональным электриком.

Можно ли использовать машину для шлифовки дерева?

Нет, устройство предназначено только для шлифовки металлов (кроме магния). Использование на дереве или других материалах может привести к образованию воспламеняющейся или взрывоопасной пыли и повредить машину.

Как безопасно опорожнить ящик для стружки?

Перед опорожнением ящика для стружки дождитесь, пока его содержимое достаточно остынет (металлическая стружка может быть горячей). Утилизируйте содержимое в подходящий негорючий контейнер. Надевайте защитные перчатки.

Где найти запасные части?

Актуальный список запасных частей доступен на сайте www.fein.com. Замену абразивной ленты и защитного экрана можно выполнить самостоятельно. Для других ремонтов обращайтесь в сервисную службу Fein или в авторизованную мастерскую.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GRIT GI 75 Fein

Использование по назначению.

К работе с машиной допускается только квалифицированный персонал или лица, прошедшие инструктаж.

预期用途。

机器只能由合格人员或受训人员操作。

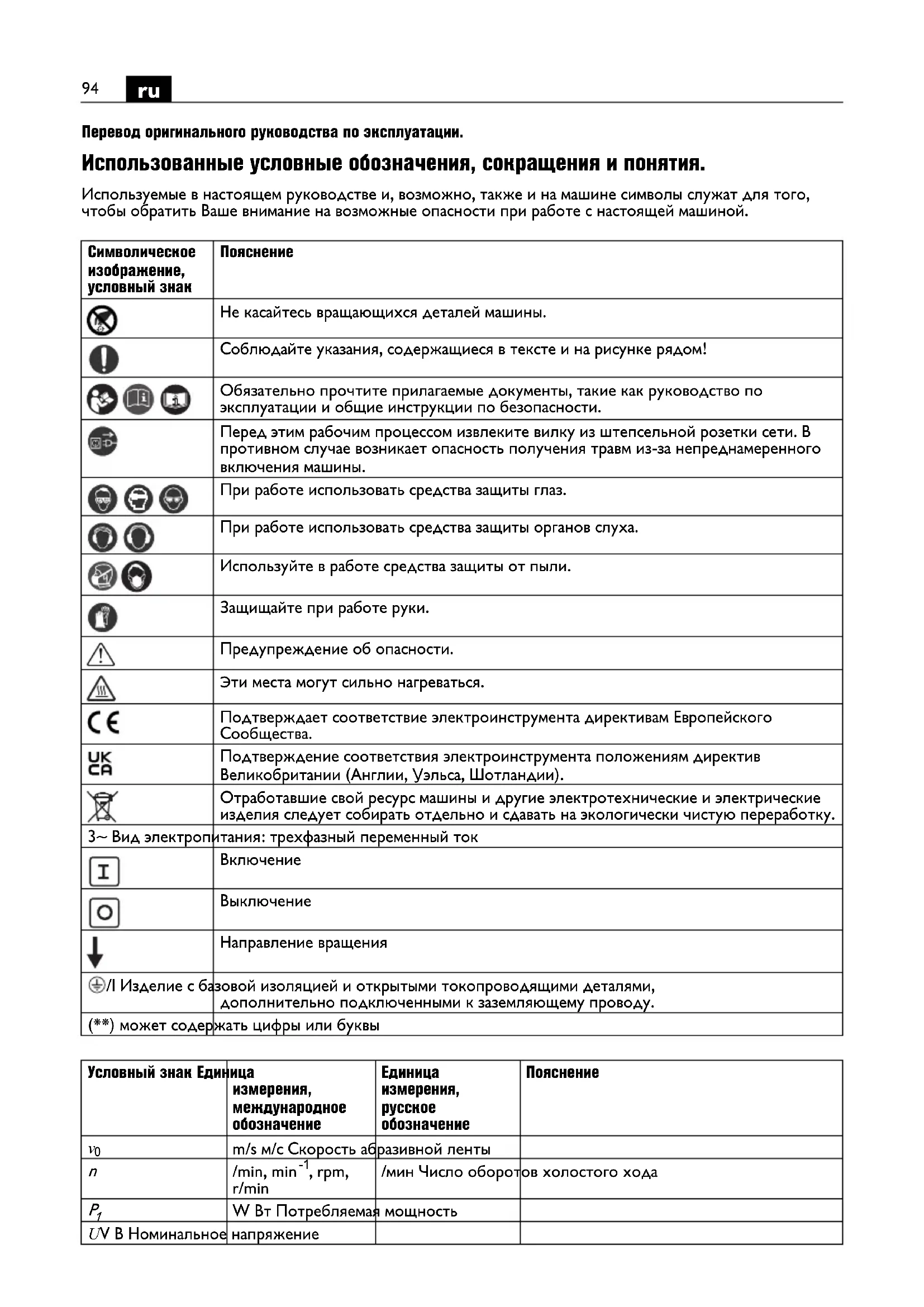

Перевод оригинального руководства по эксплуатации.

Использованные условные обозначения, сокращения и понятия.

Используемые в настоящем руководстве и, возможно, также и на машине символы служат для того, чтобы обратить Ваше внимание на возможные опасности при работе с настоящей машиной.

Символическое изображение, условный знак	Пояснение
	Не касайтесь вращающихся деталей машины.
	Соблюдайте указания, содержащиеся в тексте и на рисунке рядом!
	Обязательно прочтите прилагаемые документы, такие как руководство по эксплуатации и общие инструкции по безопасности.
	Перед этим рабочим процессом извлеките вилку из штепсельной розетки сети. В противном случае возникает опасность получения травм из-за непреднамеренного включения машины.
	При работе использовать средства защиты глаз.
	При работе использовать средства защиты органов слуха.
	Используйте в работе средства защиты от пыли.
	Защищайте при работе руки.
	Предупреждение об опасности.
[BZ2W]	Эти места могут сильно нагреваться.
	Подтверждает соответствие электроинструмента директивам Европейского Сообщества.
	Подтверждение соответствия электроинструмента положениям директив Великобритании (Англии, Уэльса, Шотландии).
	Отработавшие свой ресурс машины и другие электротехнические и электрические изделия следует собирать отдельно и сдавать на экологически чистую переработку.
3~ Вид электропитания: трехфазный переменный ток
	Включение
	Выключение
	Направление вращения
⊕/I Изделие с базовой изоляцией и открытыми токопроводящими деталями, дополнительно подключенными к заземляющему проводу.
(**) может содержать цифры или буквы

± /I Изделие с базовой изоляцией и открытыми токопроводящими деталями,дополнительно подключенными к заземляющему проводу.

(**) может содержать цифры или буквы

Условный знак Единица измерения, международное обозначение		Единица измерения, русское обозначение	Пояснение
v_0		m/s m/c Скорость абразивной ленты
n		/min, min ^-1 , rpm, r/min/мин Число оборотов холостого хода
P_1		W Вт Потребляемая мощность
UV В Номинальное		напряжение
Условный знак Единица измерения, международное обозначение		Единица измерения, русское обозначение	Пояснение
f	Hz	Гц	Частота питающей сети
l_1	mm мм Длина абразивной ленты
l_2	mm мм Ширина абразивной ленты
	kg кг Вес согласно EPTA-Procedure 01
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	м, с, кг, А, мм, В, Вт, Гц, Н, °C, дБ, мин, м/с ^2	Основные и производные единицы измерения Международной системы единиц СИ.

Для Вашей безопасности.

Не применяйте настоящую машину, предварительно не изучив основательно и полностью не усвоив данное руководство по эксплуатации, а также приложенные «Общие указания по технике безопасности» (номер публикации 3 41 30 054 06 1), включая рисунки, спецификации и правила техники безопасности.

Соблюдайте также действующие национальные предписания по электробезопасности и охране труда.

Несоблюдение указаний по технике безопасности, прописанных в указанной документации, может привести к поражению электрическим током, пожару и/или серьезным травмам.

Храните это руководство по эксплуатации для дальнейшего использования и прилагайте его к машине при передаче машины в пользование или продаже.

Назначение машины.

Машина для шлифования металлических материалов (кроме магния) и для шлифования помощи модуля для шлифовки закруглений GIR, модуля круглого шлифования GIC, шлифовальной насадки GIL или для мобильного применения при помощи шасси GIM допущенными компанией Fein шлифовальными лентами в закрытых помещениях.

Специальные указания по технике безопасности.

Применяйте средства индивидуальной защиты. В зависимости от выполняемой работы применяйте защитный щиток для лица, защитное средство для глаз или защитные очки. Насколько уместно, применяйте противопылевой респиратор, средства защиты органов слуха, защитные перчатки или специальный фартук, которые защищают Вас от абразивных частиц и частиц материала. Глаза должны быть защищены от летающих в воздухе посторонних частиц, которые могут образовываться при выполнении различных работ. Противопылевой респиратор или защитная маска органов дыхания должны задерживать образующуюся при работе пыль. Продолжительное воздействие сильного шума может привести к потере слуха.

Не носите во время работы просторную одежду, украшения и не оставляйте длинные волосы распущенными. Незакрепленные предметы могут, несмотря на защитные приспособления, попасть в движущиеся детали, что чревато травмами.

Не используйте изношенные, надорванные или сильно поврежденные абразивные ленты. Аккуратно обращайтесь с абразивными лентами и храните их в соответствии с указаниями производителя. Не изгибайте абразивные ленты!

Поврежденные абразивные ленты могут порваться, вылететь и стать причиной травм.

Используйте только шлифовальные ленты и прочие принадлежности, специально разработанные или разрешенные для применения изготовителем. Сама по себе возможность установки шлифовальной ленты или принадлежности на данную машину не гарантирует безопасную эксплуатацию.

Всегда используйте имеющиеся на машине защитные устройства. Защитные устройства должны быть надежно закреплены на машине для достижения наибольшей степени безопасности.

Защитные устройства должны защищать пользователя от разлетающихся абразивных частиц и случайного прикосновения к абразивной ленте.

Внимание: опасность пожара или взрыва! При шлифовании металлов (напр., алюминия) образуется пыль, которая может быть горючей или взрывоопасной. Не работайте с машиной вблизи горючих материалов. Искры могут воспламенить такие материалы.

Внимание: опасность возгорания! При шлифовании металлов образуются раскаленные частицы металла и шлифовальной ленты, которые собираются в контейнере для опилок. Содержимое контейнера для опилок следует достаточно охладить перед опорожнением, разрешается опорожнять его только в подходящую емкость.

Следите за тем, чтобы другие лица не подвергались опасности вследствие разлетающихся искр.

Удаляйте горючие материалы, находящиеся поблизости. При шлифовании металлов разлетаются искры.

Следите за тем, чтобы все люди находились на безопасном расстоянии от рабочего участка. Наждый человек в пределах рабочего участка должен иметь средства индивидуальной защиты.

Осколки детали или разорванных рабочих инструментов могут отлететь в сторону и стать причиной травм также и за пределами непосредственного рабочего участка.

Заготовка должна всегда надежно лежать на опоре и прилегать к упору. Запрещается обрабатывать небольшие или тонкие заготовки. От плохо закрепленной заготовки исходит опасность травм.

Обрабатываемая поверхность может очень сильно нагреваться. Не прикасайтесь к ней рукой.

Никогда не прикасайтесь к движущейся абразивной ленте. Существует опасность

травм.

При возникновении опасности немедленно нажмите защитный выключатель. После этого машина вращается на выбеге еще около 50 секунд.

Регулярно очищайте вентиляционные отверстия машины. Вентилятор двигателя затягивает пыль в корпус. При чрезмерном скоплении металлической пыли может возникнуть опасность несчастных случаев в результате воздействия электричества.

Обеспечивайте надежное горизонтальное положение машины. Опрокидывание машины во время работы может привести к тяжелым травмам.

Сетевую вилку машины разрешается монтировать только квалифицированным электрикам.

Заземляющий провод розетки должен быть соединен с защитным заземлением электросети.

Перед выполнением работ по техническому обслуживанию обязательно извлеките сетевую вилку! Включенная по неосторожности машина может причинить тяжелые травмы.

Регулярно отдавайте машину на проверку электробезопасности в соответствии с законодательными предписаниями. Непроверенная машина является источником опасности поражения электрическим током!

Перед первым запуском в эксплуатацию проверьте направление вращения двигателя. При неправильном направлении вращения заготовка может быть отброшена, что может стать причиной несчастных случаев. Направление вращения разрешено менять только квалифицированным электрикам.

Никогда не становитесь сами и не позволяйте другим лицам становиться в непосредственной близости к движущейся шлифовальной ленте включенной машины. Шлифовальная лента может разорваться и привести к тяжелым травмам.

Обращение с опасной пылью

При работах со снятием материала с использованием данного инструмента образуется пыль, которая может представлять собой опасность. Контакт с некоторыми видами пыли или вдыхание некоторых видов пыли как, напр., асбеста и асбестосодержащих материалов, свинцовосодержащих лакокрасочных покрытий, металлов, некоторых видов древесины, минералов, каменных материалов с содержанием силикатов, растворителей красок, средств защиты древесины, средств защиты судов от обрастания, может вызывать у людей аллергические реакции и/или стать причиной заболеваний дыхательных путей, рака, а также отрицательно сказаться на репродуктивности. Степень риска при вдыхании пыли зависит от экспозиционной дозы. Используйте соответствующее данному виду пыли пылеотсасывающее устройство и индивидуальные средства защиты и хорошо проветривайте рабочее место. Поручайте обработку содержащего асбест материала только специалистам.

Древесная пыль и пыль легких металлов, горячие смеси абразивной пыли и химических веществ могут самовоспламеняться при неблагоприятных условиях или стать причиной взрыва. Избегайте искрения в сторону контейнера для пыли, перегрева электроинструмента и шлифуемого материала, своевременно опорожняйте контейнер для пыли, соблюдайте указания производителя материала по обработке, а также действующие в Вашей стране указания для обрабатываемых материалов.

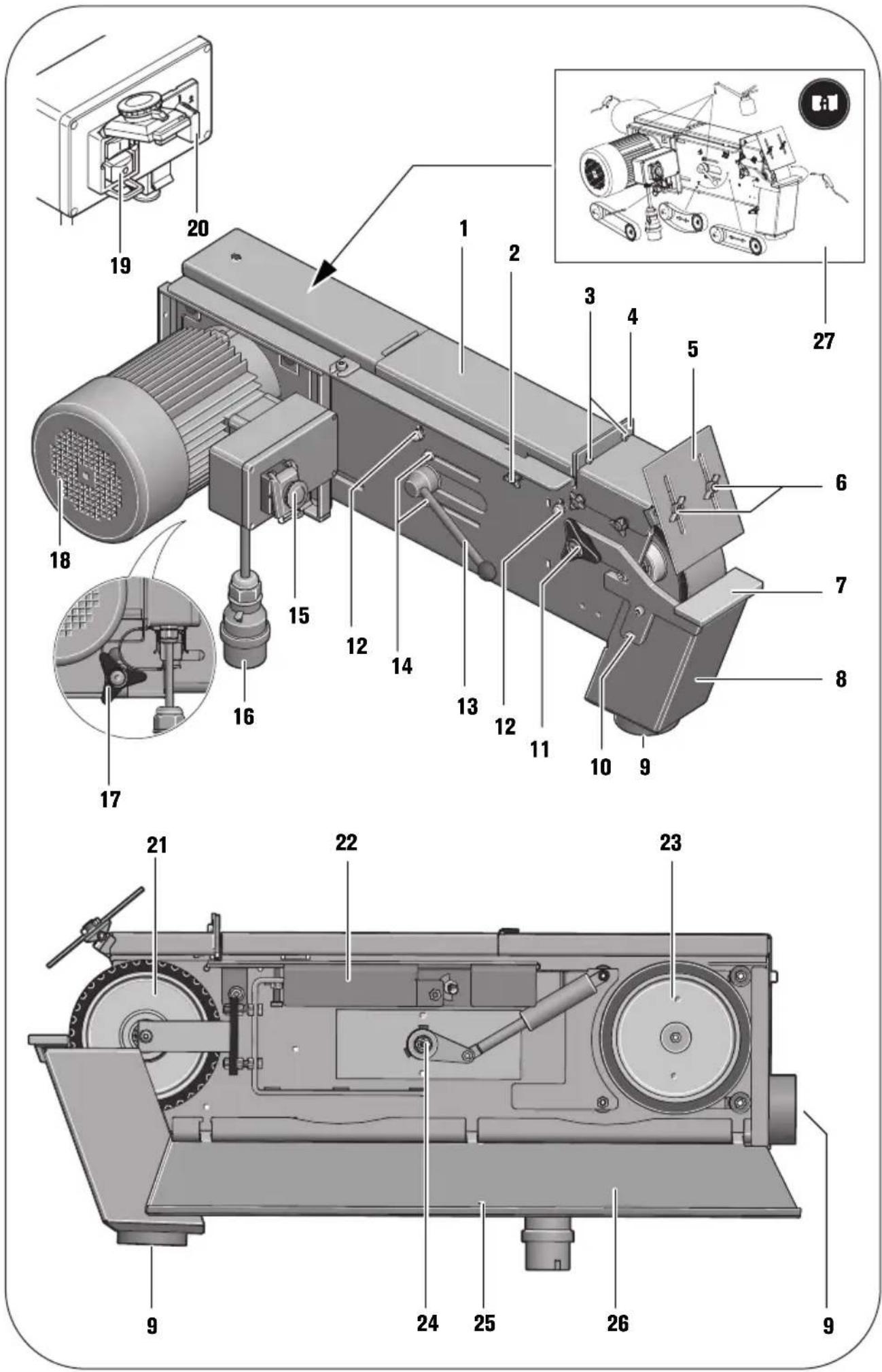

Краткий обзор.

1 Защитная крышка, верхняя
2 Винт со звездообразной ручкой, защитный кожух
3 Винты для настройки зазора
4 Упор
5 Защита от искр
6 Барашковые винты, защита от искр
7 Шлифовальная опора
8 Контейнер для опилок
9 Патрубок для отсасывания пыли
10 Винт, контейнер для опилок
11 Винт со звездообразной ручкой для шлифовальной опоры
12 Регулировочный винт, опорная пластина для плоского шлифования
13 Зажимной рычаг
14 Винты, грубая настройка натяжения ленты
15 Защитный выключатель
16 Штекер
17 Винт со звездообразной ручкой, юстировка хода ленты
18 Вентиляционные отверстия
19 Выключатель
20 Переключатель числа оборотов (только в моделях 2H)
21 Контактный диск
22 Опорная пластина для плоского шлифования
23 Приводной диск
24 Смазочный ниппель
25 Винт для боковой крышки
26 Боковая крышка
27 Информационная табличка
28 Зажимной рычаг для настройки угла наклона

Указания по монтажу (рис. 7).

Закрепите машину на подставке Fein GIB/GIBE (см. Инструкцию по монтажу).

Прикрепите подставку к полу при помощи соответствующего дюбельного/винтового соединения. Крепления должны быть достаточными для возникающих при работе сил.

Неправильный монтаж может привести к опрокидыванию верстака или отсоединению машины от подставки или верстака во время работы, что чревато серьезными несчастными случаями.

Электрическое подключение

Электроподключение со стороны заказчика должно быть выполнено квалифицированным электриком.

Следите за сетевым напряжением: Напряжение питания и частота источника электропитания должны совпадать с данными на паспортной табличке машины.

Перед первым запуском в эксплуатацию проверьте направление вращения двигателя. Направление вращения разрешено менять только квалифицированным электрикам.

Настройки.

Перед любыми манипуляциями с машиной извлекайте сетевую вилку из розетки.

Настройка наклона (рис. 7).

Отпустите оба зажимных рычага (28). Установите машину на требуемую рабочую высоту.

Снова туго затяните оба зажимных рычага (28).

Настройка защиты от искр (5).

Отпустите оба барашковых винта (6) и настройте защиту от искр (5) так, чтобы шлифовальная лента была максимально закрыта.

Снова крепко затяните оба барашковых винта.

Настройка шлифовальной опоры (7) (рис. 1).

Отпустите винт со звездообразной ручкой (11) и настройте ширину зазора макс. на 2 мм.

Снова крепко затяните винт со звездообразной ручкой.

Настройка упора (4) (рис. 2)

Отпустите винты (3) и настройте ширину зазора макс. на 2 мм.

Снова туго затяните винты (3).

Настройте опорную пластину для плоского шлифования (22).

При плоском шлифовании опорная пластина для плоского шлифования (22) должна быть направлена параллельно шлифовальной ленте и должна касаться всей поверхности.

Отпустите винт (25) и опустите боковую крышку (26) вниз.

Отпустите винты (12) и выровняйте опорную пластину для плоского шлифования (22). Зазор должен составлять максимум 2 мм! (рис. 2)

Снова туго затяните винты (12).

Закройте боковую крышку (26) и снова крепко затяните винт (25).

Юстировка хода ленты.

Коротко включите машину и проверьте ход ленты.

Выполните юстировку хода ленты винтом со звездообразной ручкой (17) так, чтобы шлифовальная лента шла

посередине, если она отклоняется вправо или влево.

Если ход ленты не удается установить так, чтобы она шла посередине:

Очистите приводной диск (23) и контактный диск (21) сжатым воздухом.

Проверяйте приводной диск и контактный диск на наличие износа, деформации и истирания.

Немедленно заменяйте поврежденные детали!

Смена шлифовальной ленты.

Перед любыми манипуляциями с машиной извлекайте сетевую вилку из розетки.

Отпустите винт (25) и опустите боковую крышку (26) вниз.

Отпустите винт со звездообразной ручкой (11) и снимите шлифовальную опору и контейнер для опилок (8).

Отведите рычаг (13) вниз, чтобы разгрузить натяжное устройство. Снимите старую шлифовальную ленту.

Перед укладыванием новой

шлифовальной ленты соблюдайте направление хода, указанное с тыльной стороны шлифовальной ленты! Ее ход должен соответствовать направлению движения приводного ролика.

Уложите шлифовальную ленту одновременно на приводной диск (23) и контактный диск (21).

Отведите рычаг (13) вверх, чтобы зажать шлифовальную ленту.

Если не удается достаточно натянуть шлифовальную ленту, натяжное устройство

необходимо юстировать заново. Отпустите оба винта (14), сместите натяжное устройство и снова туго затяните винты. (рис. 6)

Закройте боковую крышку (26) и снова крепко затяните винт (25).

Монтируйте шлифовальную опору (7) и контейнер для опилок (8).

Проверьте ширину зазора шлифовальной опоры.

Включите машину и выполните юстировку хода ленты.

Инструкции по эксплуатации.

Включение:

Разблокируйте и раскройте защитный выключатель (15). Нажмите кнопку «I» (19).

Выключение:

Раскройте защитный выключатель (15). Нажмите кнопку «0» (19).

После выключения машина вращается на выбеге еще около 50 секунд.

Защитный выключатель:

В опасных ситуациях нажмите красный защитный выключатель, чтобы выключить машину.

Переключение числа оборотов (только в моделях 2H)

Положение переключателя 1: низкое число оборотов

Положение переключателя 2: высокое число оборотов

Число оборотов разрешается переключать только при остановленной машине при помощи переключателя (3).

Защита от перегрузки

При непрерывной высокой нагрузке на протяжении длительного отрезка времени машина отключается. По истечении периода охлаждения, занимающего ок. 15 минут, машина снова готова к работе.

Контактное шлифование (рис. 3+4).

Убедитесь в том, что винт со звездообразной ручкой (11) туго затянут.

Убедитесь в том, что верхняя защитная крышка (1) закреплена винтом со звездообразной ручкой (4) и боковая крышка (26) закрыта.

Проверьте ширину зазора шлифовальной опоры. (рис. 1)

Проверьте положение опорной пластины для плоского шлифования (22). Винты (12) должны находиться в нижнем положении.

Убедитесь, что защита от искр (5) правильно настроена и туго затянута.

Включите машину и проверьте ход ленты.

Туго прижмите заготовку к шлифовальной опоре.

Ведите заготовку двумя руками или зафиксируйте ее в приспособлении.

Плоское шлифование (рис. 5)

Отпустите винты со звездообразной ручкой (4) и снимите верхнюю защитную крышку (1).

Убедитесь в том, что ширина зазора установлена правильно. (рис. 2)

Включите машину и проверьте ход ленты.

Ведите заготовку двумя руками и по окончании процедуры поднимайте ее вверх.

Пылеудаляющее устройство

Рекомендуем применять пылеудаляющее устройство.

При помощи патрубка (9) машину можно подключать к вытяжному устройству.

Значения создаваемых шумов.

Холостой ход Шлифование

Измеренный А-

взвешенный уровень

звукового давления на

рабочем месте L_pA (отн.

20 мкПа), децибел 80,5 94

Погрешность K_pA ,

децибел 4 4

Измеренный А-

взвешенный уровень

звуковой мощности

Погрешность K_wA

децибел 2,5 2,5

Условия эксплуатации

Число оборотов (/мин.) 3 000 3 000

Материал – ST 37

Размеры - 8 x 40

Шлифовальная лента

GRIT by Fein

- 36Z

ПРИМЕЧАНИЕ: Сумма измеренного значения и соответствующей погрешности представляет собой верхний предел значения, которое может быть получено в результате измерений.

Используйте средства защиты органов слуха!

Результаты измерений получены в соответствии с применимыми к изделию нормами (см. последнюю страницу настоящего руководства по эксплуатации).

Техобслуживание и сервисная служба.

Ремонт разрешается выполнять только квалифицированному персоналу с соблюдением действующих предписаний.

Для ремонта рекомендуется отдел обслуживания FEIN, мастерские гарантийного ремонта FEIN и представительства FEIN.

При повреждении шнура питания машины шнур необходимо заменить на специально подготовленный шнур, который можно приобрести в сервисной мастерской FEIN.

Актуальный список запчастей к данной машине находится в Интернете по адресу: www.fein.com.

Ежедневные работы по техобслуживанию

Продувайте сжатым воздухом вентиляционные отверстия (18) на корпусе двигателя и отмеченные места (см. информационную табличку (27)).

Ежедневно смазывайте машину в указанных местах машинным маслом (см. информационную табличку (27)).

Каждый раз при замене абразивной ленты проверяйте приводной диск (23) и контактный диск (21) на предмет износа и повреждений. Заменяйте поврежденные детали.

Отпустите винт со звездообразной ручкой (11).

Снимите контейнер для опилок (8) и утилизируйте металлическую пыль.

Содержимое контейнера для опилок следует достаточно охладить перед опорожнением, разрешается опорожнять его только в подходящую емкость.

Поставьте опорожненный контейнер для опилок на место и настройте ширину зазора шлифовальной опоры. (рис. 1)

Затяните винт со звездообразной ручкой (11).

Очистите машину снаружи сжатым воздухом.

Ежемесячно смазывайте подшипники натяжного приспособления с помощью смазочного штуцера (24).

При необходимости Вы можете самостоятельно заменить следующие части: абразивную ленту, защиту от искр

Обязательная гарантия и дополнительная гарантия изготовителя.

Обязательная гарантия на изделие предоставляется в соответствии с законоположениями в стране пользователя. Сверх этого, FEIN предоставляет дополнительную гарантию в соответствии с гарантийным обязательством изготовителя FEIN.

Комплект поставки настоящей машины может не включать весь набор описанных или изображенных в этом руководстве по эксплуатации принадлежностей.

Декларация соответствия.

Декларация СЕ действует только для стран Европейского союза и ЕАСТ (Европейской ассоциации свободной торговли) и только для изделий, предназначенных для рынка ЕС или ЕАСТ. После ввода изделия в оборот на рынке ЕС знак UKCA становится недействительным.

Декларация UKCA действует только для рынка Великобритании (Англии, Уэльса и Шотландии) и только для изделий, предназначенных для рынка Великобритании. После ввода изделия в оборот на рынке Великобритании знак СЕ становится недействительным.

С исключительной ответственностью фирма FEIN заявляет, что настоящее изделие соответствует нормативным документам, приведенным на последней странице настоящего руководства по эксплуатации.

Техническая документация: С. & E. Fein GmbH, C-D1_IA, D-73529 Schwäbisch Gmünd

Охрана окружающей среды, утилизация.

Упаковку, пришедшие в негодность машины и принадлежности следует утилизировать экологически чистым образом.

Схемы соединений.

Тип GI75, GI150 Стр. 104

Тип GI75 2V, GI150 2V Стр. 105

Тип GI75 2H, GI150 2H Стр. 106

Тип GI75 2H2V, GI150 2H2V Стр. 107

正本使用说明书的翻譯。

使用的符号，缩写和代名词。
