| Typ produktu | Pásová brúska na kovy |
| Značka | Fein |
| Model | GRIT GI 75 |
| Určené použitie | Brúsenie a hrubovanie kovov (okrem horčíka) |
| Elektrické napájanie | 400 V, 50 Hz, trojfázové (odhad podľa typového štítku) |
| Otáčky | 3 000 ot./min |
| Šírka brúsneho pásu | 75 mm (odvodené z modelu) |
| Hladina akustického tlaku (naprázdno) | 80,5 dB(A) |
| Hladina akustického tlaku (pri zaťažení) | 94 dB(A) |
| Bezpečnostné zariadenia | Núdzové zastavenie, ochranný kryt, ochrana proti iskreniu |
| Funkcie nastavenia | Naklápanie, centrovanie pásu, variabilné otáčky (modely 2H) |
| Denná údržba | Mazanie uvedených miest, čistenie vetracích otvorov, vyprázdňovanie nádoby na triesky |
| Diely vymeniteľné používateľom | Brúsny pás, ochranná clona |
| Voliteľné príslušenstvo | Modul na brúsenie rádiusov GIR, modul na brúsenie rúr GIC, adaptér GIL, podstavec GIM |
| Zhoda | CE a UKCA podľa trhu |
| Záruka | V súlade s národnou legislatívou a vyhlásením výrobcu |
| Ochrana proti preťaženiu | Automatické zastavenie pri veľkom zaťažení, opätovné spustenie po ochladení (15 min) |
| Teplota povrchu | Môže byť veľmi horúca, nedotýkajte sa |
| Prípojka odsávania | Možnosť pripojenia odsávacieho zariadenia cez hadicu (9) |
| Priložená dokumentácia | Návod na použitie a bezpečnostné pokyny |
Často kladené otázky - GRIT GI 75 Fein
Otázky používateľov k GRIT GI 75 Fein
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Drvič vo formáte PDF zadarmo! Nájdite svoj návod GRIT GI 75 - Fein a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. GRIT GI 75 značky Fein.
NÁVOD NA OBSLUHU GRIT GI 75 Fein
brusný pás, ochranu proti jiskrám
Záruka a ručení.

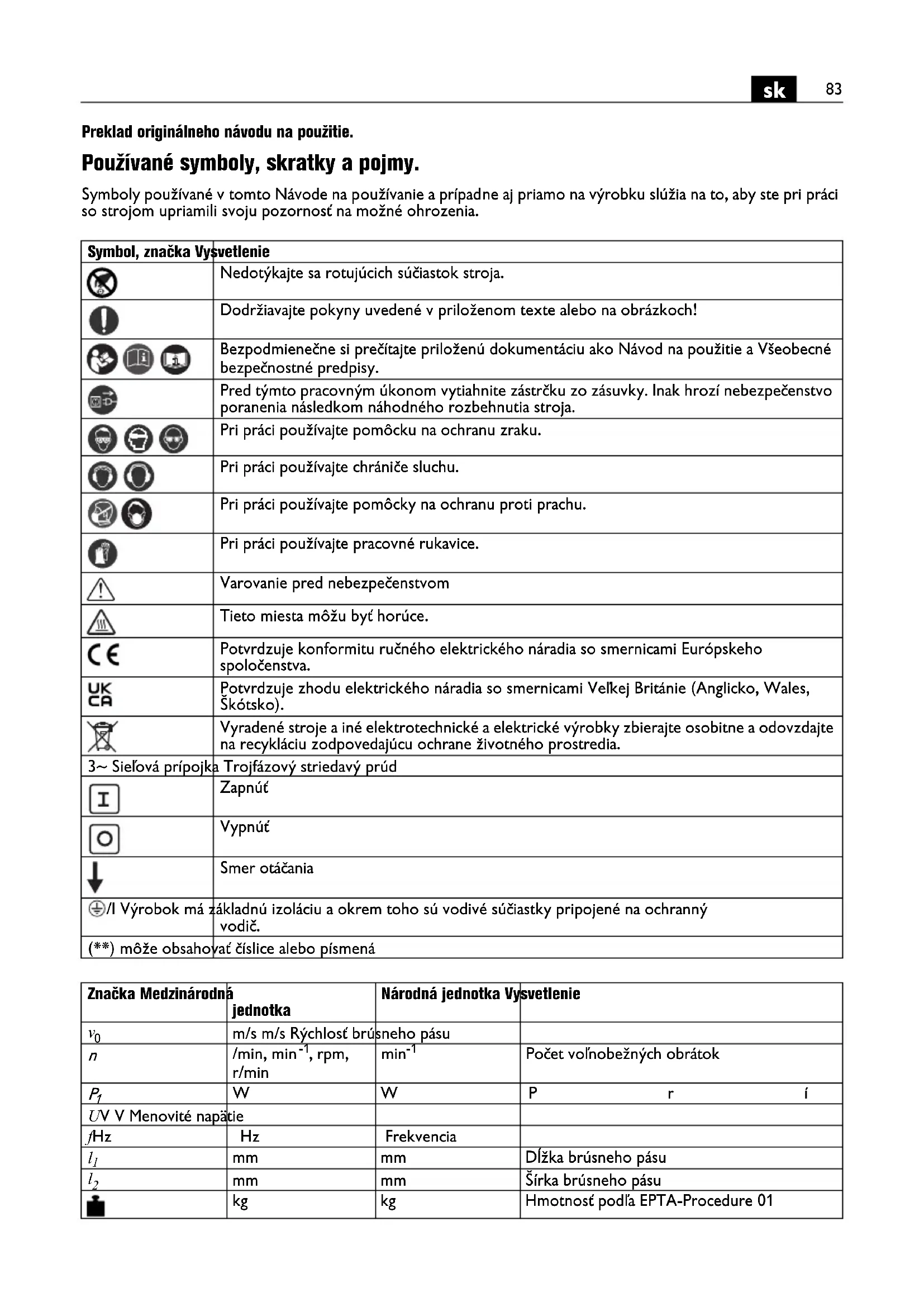

Preklad originálneho návodu na použitie.
Používané symboly, skratky a pojmy.
Symboly používané v tomto Návode na používanie a prípadne aj priamo na výrobku slúžia na to, aby ste pri práci so strojom upriamili svoju pozornosť na možné ohrozenia.
| Symbol, značka Vysvetlenie | ||
 | Nedotýkajte sa rotujúcich súčiastok stroja. | |
 | Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch! | |
 | Bezpodmienečne si prečítajte priloženú dokumentáciu ako Návod na použitie a Všeobecné bezpečnostné predpisy. | |
 | Pred týmto pracovným úkonom vytiahnite zástrčku zo zásuvky. Inak hrozí nebezpečenstvo poranenia následkom náhodného rozbehnutia stroja. | |
 | Pri práci používajte pomôcku na ochranu zraku. | |
 | Pri práci používajte chrániče sluchu. | |
 | Pri práci používajte pomôcky na ochranu proti prachu. | |
 | Pri práci používajte pracovné rukavice. | |
 | Varovanie pred nebezpečenstvom | |
 | Tieto miesta môžu byť horúce. | |
 | Potvrdzuje konformitu ručného elektrického náradia so smernicami Európskeho spoločenstva. | |
 | Potvrdzuje zhodu elektrického náradia so smernicami Vel’kej Británie (Anglicko, Wales, Škótsko). | |
 | Vyradené stroje a iné elektrotechnické a elektrické výrobky zbierajte osobitne a odovzdajte na recykláciu zodpovedajúcu ochrane životného prostredia. | |
| iel’ová prípojka | Trojfázový striedavý prúd | |
 | Zapnút | |
 | Vypnút | |
 | Smer otáčania | |
 | Výrobok má základnú izoláciu a okrem toho sú vodivé súčiastky pripojené na ochranný vodič. | |
| (**) | möže obsahovať číslice alebo písmená | |
| Značka Medzinárodná jednotka | Národná jednotka Vysvetlenie | ||
| v_0 | m/s m/s Rýchlosť brúsneho pásu | ||
| n | /min, min ^-1 , rpm, r/min | min ^-1 | Počet volínobežných obrátok |
| P_1 | W | W | P r í |
| UV V Menovité napätie | |||
| fHz | Hz | Frekvencia | |
| l_1 | mm | mm | Dížka brúsneho pásu |
| l_2 | mm | mm | Šírka brúsneho pásu |
| kg | kg | Hmotnost podľa EPTA-Procedure 01 | |
| Značka Medzinárodná jednotka | Národná jednotka Vysvetlenie | |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | |
Nepoužívajte tento stroj skôr, ako si dôkladne prečítate tento Návod na používanie ako aj priložené “Všeobecné bezpečnostné pokyny”
(spisové číslo 3 41 30 054 06 1) a skôr, ako úplne porozumiete ich obsahu, vrátane obrázkov, špecifikácií a bezpečnostných pokynov.
Dodržiavajte aj príslušné národné predpisy o elektrickej bezpečnosti a ochrane zdravia pri práci.
Nedodržanie bezpečnostných pokynov v menovanej dokumentácii môže mať za následok zásah elektrickým prúdom, požiar a/alebo vážne poranenie.
Uschovajte tento Návod na používanie na neskoršie používanie a v prípade predaja alebo odovzdania stroja inému ho odovzdajte spolu so strojom.
Určenie stroja.
Stroj je určený na brúšenie kovových materiálov (okrem magnézia) a na brúšenie pomocou modulu na brúšenie zaoblených plôch GIR, alebo pomocou modulu na brúšenie oblúkových plôch GIC, brúsneho nástavca GIL alebo na mobilné používanie s rámom s kolieskami GIM s použitím brúsnych pásov schválených firmou Fein v prostredí chránenom pred vplyvmi vonkajšieho podnebia a počasia.
Špeciálne bezpečnostné pokyny.
Používajte osobné ochranné prostriedky. Podl'a druhu použitia náradia používajte ochranný štit na celú tvár, štit na oči alebo ochranné okuliare. Pokial'je to primerané, používajte ochrannú dýchaciu masku, chrániče sluchu, pracovné rukavice alebo špeciálnu zásteru, ktorá Vás uchráni pred odletujúcimi drobnými čiastočkami brusiva a obrábaného materiálu.
Predovšetkým oči treba chrániť pred odletujúcimi cudzími telieskami, ktoré vznikajú pri rôznom spôsobe používania náradia. Ochrana proti prachu alebo ochranná dýchacia maska musia predovšetkým odfiltrovať konkrétny druh prachu, ktorý vzniká pri danom druhu použitia náradia. Ked’ je človek dlhšiu dobu vystavený hlasnému hluku, môže utrpiet stratu sluchu.
Pri práci nemajte nikdy na sebe volné oblečenie, ozdoby a šperky a nikdy nepracujte s rozpustenými dlhými vlasmi. Napriek ochranným prvkom môžu pohybujúce sa súčiastky náradia zachytiť volné predmety a spôsobit Vám poranenie.
Nepoužívajte žiadne také brúsne pásy, ktoré sú opotrebované, natrhnuté alebo silne zanesené. S brúsnymi pásmi manipulujte opatrne a uschovávajte ich podlą pokynov výrobcu. Brúsne pásy neprelamujte!
Poškodené brúsne pásy by sa mohli roztrhnút, mohli by byť náradím vymrštené a spôsobit niekomu poranenie.
Nikdy nepoužívajte brúsne pásy alebo iné príslušenstvo, ktoré nebolo špeciálne vyvinuté výrobcom stroja, alebo nebolo ním schválené. Bezpečnú prevádzku nezabezpečuje samotná okolnosť, že brúsny pás alebo príslušenstvo sa na stroj hodia (pasujú).
Pracujte zásadne vždy s všetkých použitím ochranných prvkov, ktoré sa nachádzajú na stroji. Ochranné prvky musia byť namontované na stroji tak, aby sa dosiahla maximálna miera bezpečnosti. Ochranné prvky slúžia na to, aby chránili obsluhujúcu osobu pred odletujúcimi čiastočkami a neúmyselným dotykom s brúsnym pásom.
Pozor! Nebezpečenstvo požiaru a výbuchu! Pri brúsení kovov (napríklad hliníka) vzniká prach, ktorý môže byť horľavý alebo výbušný. Nepoužívajte tento stroj v blízkosti horľavých materiálov. Odletujúce iskry by mohli tieto materiály zapáliť.
Pozor, nebezpečenstvo požiaru! Pri brúsení kovov vznikajú žeravé čiastočky kovu a brusiva, ktoré sa zbierajú do nádoby na triesky. Obsah nádoby na triesky treba nechať pred vyprázdnéním dostatočne vychladnút a možno ho dat na likvidáciu len vysypaním do vhodnej nádoby na odpad.
Dávajte pozor na to, aby žiadne osoby neboli ohrozené odletujúcimi iskrami. Z blízkosti miesta práce odstráňte všetky horľavé materiály. Pri brúsení kovov odletuje veľký prúd iskier.
Zabezpečte, aby sa iné osoby nachádzali v bezpečnej vzdialenosti od Vášho pracoviska. Každá osoba, ktorá vstúpi do pracovného dosahu náradia, musí byť vybavená osobnými ochrannými pomôckami. Úlomky obrobku alebo zlomený pracovný nástroj môžu odletieť a spôsobit poranenie osób aj mimo priameho pracoviska.
Obrobok musí vždy spolahlivo priliehať k brúsnej podložke a k dorazu. Velmi malé alebo tenké obrobky sa nesmú obrábat'. Hrozí nebezpečenstvo poranenia prudko vyhodeným obrobkom.
Obrábaná plocha môže byť velmi horúca. Nedotýkajte sa jej preto rukou.
Nikdy sa nedotýkajte bežiaceho brúsneho pásu.
Hrozí nebezpečenstvo poranenia.
V prípade nebezpečenstva okamžite stlačte tlačidlo bezpečnostného vypínača. Stroj dobieha až do 50 sekúnd.
Pravidelne čistite vetracie otvory stroja. Ventilátor motora vťahuje kovový prach dovnútra stroja. To môže spôsobit pri nadmernom nahromadení kovového prachu ohrozenie elektrickým prúdom.
Zabezpečte správne postavenie a vodorovní uštaláciu stroja. Ak by sa stroj počas práce prevrátil, mohlo by to viest k vážnym poraneniam.
Zástrčku stroja smie namontovať len vyučený elektrikár. Ochranný vodič v zásuvke musí byť spojený s ochranným uzemnením elektrickej siete.
Dávajte v pravidelných intervaloch kontrolovať elektericků bezpečnosť stroja v zmysle zákonných ustanovení. Pri nekontrolovaných strojoch hrozí nebezpečenstvo zásahu elektrickým prúdom!
Pred prvým uvedením stroja do prevádzky skontrolujte smer otáčania motora. Nesprávny smer otáčania môže prudko vyhadzovať obrobok a spôsobit úrazy. Smer otáčanie stroja smie zmenit len vyučený elektrikár.
Nikdy nestojte vy, ani nedovolte stát' iným osobám pri spúšťaní stroja vedľa brúsneho pásu. Brúsny pás sa môže roztrhnút a spôsobit vážne poranenie.
Zaobchádzanie so zdraviu škodlivým prachom
Pri pracovných činnostiach s týmto náradím, pri ktorých dochádza k úberu materiálu, vzniká prach, ktorý môže byť zdraviu škodlivý.
Dotyk alebo vdychovanie niektorých druhov prachu, napr. z azbestu a z materiálov obsahujúcich azbest, z náteru obsahujúceho olovo, z kovov, niektorých druhov dreva, minerálov, silikátových častíc materiálov obsahujúcich kamenivo, z rozpúštadiel farieb, z prostriedkov na ochranu dreva, z ochranných náterov pre vodné dopravné prostriedky môže vyvolat u niektorých osôb alergické reakcie a/alebo spôsobit ochorenie dýchacích ciest, rakovinu a vyvolávať poruchy plodnosti. Riziko vyvolané nadýchaním sa prachu je závislé od doby zotrvania v ohrozenom priestore. Používajte odsávacie zariadenie zodpovedajúce vznikajúcemu druhu prachu ako aj osobné ochranné pomôcky a postarajte sa o dobré vetranie pracoviska. Obrábanie materiálov, ktoré obsahujú azbest, prenechajte výlučne na odborníkov. Drevený prach, prach z lähkých kovov, horúce zmesi brúsneho prachu a chemických látok sa môžu za nepriaznivých podmienok samovznietić, alebo môžu spôsobit výbuch. Vyhýbajte sa tomu, aby prúd iskier smeroval k zásobníku na prach, a zabráňte prehrievaniu ručného elektrického náradia a brúseného materiálu, zavčasu vyprázdňujte zásobník na prach, dodržiavajte pokyny výrobcu materiálu aj predpisy o obrábaní príslušného materiálu platné vo Vašej krajine.
Na jeden pohl'ad.
1 Ochranný kryt, hore
2 Skrutka s hviezdicovou hlavou, ochranný kryt
3 Skrutky na nastavenie velkosti štrbiny
4 Doraz
5 Chránič proti odletujúcim iskrám
6 Krídlové skrutky, chránič proti odletujúcim iskrám
7 Brúsna podložka
8 Nádobka na triesky
9 Nátrubok na odsávanie prachu
10 Skrutka, nádoba na triesky
11 Skrutka s hviezdicovou hlavou pre brúsnu podložku
12 Ñastavovacia skrutka, rovinná brúsna podložka
13 Upínacia páka
14 Skrutky, hrubé nastavenie napnutia brúsneho pásu
15 Tlačidlo bezpečnostného vypínača
16 Zástrčka
17 Skrutka s hviezdicovou hlavou, justovanie chodu brúsneho pásu
18 Vetracie otvory
19 Vypínač
20 Prepínač počtu obrátok (len modely 2H)
21 Kontaktný kotúč
22 Rovinná brúsna podložka
23 Hnací kotúč
24 Mastiaca hlavica
25 Skrutka pre bočný kryt
26 Bočný kryt
27 Stítok s upozorneniami
28 Napínacia páka na nastavenie sklonu
Upevnite stroj na podstavec Fein GIB/GIBE (pozri Návod na montáz).
Pomocou vhodných zápustných kolíkov (hmoždiniek) a skrutiek upevnite podstavec k podlahe. Upevnenie musí byť také, aby zodpovedalo a odolalo silám, ktoré budú vznikať pri prevádzke stroja.
Chybná montáž môže mať za následok, že sa podstavec alebo pracovný stôl prevráti, alebo že sa stroj počas práce z podstavca alebo z pracovného stola uvoľní a dôjde k vážnemu úrazu.
Pripojenie na elektrickú siet.
Pripojenie na elektrickú sieť, ktoré nie je súčastou dodávky, musí urobit vyučený elektrikár.
Prekontrolujte sietové napätie: Sietové napätie a frekvencia sa musia zhodovať s údajmi na typovom štítku stroja.
Pred prvým uvedením stroja do prevádzky prekontrolujte smer otáčania motora. Smer otáčania motora smie prestaviť len vyučený elektrikár.
Nastavenia.
Nastavenie sklonu (Obrázok 7).
Uvoľnite obe napínacie páky (28). Nastavte stroj na potrebnú pracovnú výšku.
Obe napínacie páky (28) opät utiahnite.
Nastavenie chrániča proti odletujúcim iskrám (5).
Uvoľnite obe krídlové skrutky (6) a chránič proti odletujúcim iskrám (5) nastavte tak, aby bol brúsny pás čo možno najlepšie zakrytý.
Nastavenie brúsnej podložky (7) (Obrázok 1).
Uvolnite skrutku s hviezdicovou hlavou (11) nastavte vel'kosť štrbiny na max. 2 mm.
Skrutku s hviezdicovou hlavou opät utiahnite.
Nastavenie dorazu (4) (Obrázok 2)
Uvolnite skrutky (3) a nastavte velkost štrbiny na max. 2 mm.
Skrutky (3) opät utiahnite.
Rovinnú brúsnu podložku (22) nastavte.
Pri rovinnom brúsení musí byť rovinná brúsna podložka (22) nastavená paralelne k brúsnemu pásu a celou plochou sa ho dotýkat.
Uvolnite skrutky (25) a sklopte bočný kryt (26).
Uvoľnite skrutky (12) a nastavte rovinnú brúsnu podložku (22). Velkost štrbiny smie byť maximálne 2 m m ! (Obrázok 2)
Utiahnite skrutky (12) dobre znova.
Uzavrite bočný kryt (26) a skrutku (25) opát utiahnite.
Nastavenie (justovanie) pásu.
Zapnite stroj len len na malú chvílu a skontrolujte chod pásu.
Pomocou skrutky skrutku s hviezdicovou hlavou (17) nastavte (justujte) chod pásu do stredovej polohy, ak sa brúsny pás pohybuje
nalávo alebo napravo.
Ked' sa chod pásu nedá nastavit v stredovej polohe:
Vyčistite hnací kotúč (23) a kontaktný kotúč (21) pomocou tlakového vzduchu.
Skontrolujte, či nie sú hnací kotúč a kontaktný kotúč deformované alebo opotrebované. Poškodené súčiastky dajte okamžite vymenit!
Vymeňte brúsny pás.
Uvolnite skrutky (25) a sklopte bočný kryt (26).
Uvoľnite skrutku s hviezdicovou hlavou (11) a demontujte brúsnu podložku a nádobu na triesky (8).
Sklopte páku (13) smerom dole, aby ste odl'ahčili napínacie zariadenie.
Demontujte starý brúsny pás.
chodu pásu na zadnej prítlakovej strane brúsneho pásu! Musí sa zhodovať so smerom otáčania hnacieho kolesa.
Zakladajte brúsny pás súčasne na hnací kotúč (23) aj na kontaktný kotúč (21).
Páku (13) vyklopte smerom hore, ak chcete brúsny pás napnút.
Ak nie je brúsny pás dostatočne napnutý, treba napínacie zariadenie justovať nanovo. Úvoľnite obe
skrutky (14), prestavte napínacie zariadenie a skrutky opät utiahnite. (Obrázok 6)
Uzavrite bočný kryt (26) a skrutku (25) opát utiahnite.
Namontujte brúsnu podložku (7) a nádobu na triesky (8).
Skontrolujte velkost štrbiny brúsnej podložky.
Zapnite stroj a najustujte chod pásu.
Pokyny na používanie.
Zapnutie:
Po vypnutí stroj dobieha ešte cca 50 sekúnd.
Počet otáčok sa smie prepínať len pri zastavenom stroji pomocou otočného prepínača (3).
Poistka proti preťaženiu.
Ak trvá velké preťaženie stroja dlhší čas, stroj sa vypne. Po ochladnutí v trvaní cca 15 minút je stroj znova pripravený na prevádzku.
Kontaktné brúsenie (Obrázky 3+4).
Presvedčte sa, či je hviezdicová skrutka (11) utiahnutá.
Postarajte sa o to, aby bol horný ochranný kryt (1) zaistený hviezdicovou skrutkou (4) a aby bol bočný kryt (26) uzavretý.
Skontrolujte velkost štrbiny brúsnej podložky. (Obrázok 1)
Skontrolujte polohu rovinnej brúsnej podložky (22). Skrutky (12) sa musia nachádzať v dolnej polohe.
Skontrolujte, či je chránič proti odletujúcim iskrám (5) správne nastavený a utiahnutý.
Zapnite stroj a skontrolujte chod pásu.
Vedte obrobok oboma rukami, alebo ho fixujte pomocou nejakého prípravku.
Rovinné brúsenie (Obrázok 5)
Uvolnite skrutky s hviezdicovou hlavou (4) a odstráňte horný ochranný kryt (1).
Postarajte sa o to, aby bola vel'kosť štrbiny správne nastavená. (Obrázok 2)
Zapnite stroj a skontrolujte chod pásu.
Odporúčame používanie odsávacieho zariadenia.
Stroj sa dá cez odsávací nátrubok (9) pripojiť na nejaké odsávacie zariadenie.
Prevádzkové podmienky
| Počet obrátok (/min) 3 000 | 3 000 | |
| Materiál | - | ST 37 |
| Rozmery | - | 8 x 40 |
| Brúsny pás | - | GRIT by Fein 36Z |
UPOZORNENIE: Súčet z nameranej emisnej hodnoty a príslušnej nepresnosti merania predstavuje hornú hranicu hodnôt, ktoré sa môžu pri meraniach vyskytnút.
Namerané hodnoty zistované podľa príslušnej výrobnej normy (pozri zadnú stranu tohto Návodu na použitie).
Opravu smie vykonať iba odborník podľa platných predpisov.
V prípade opravy odporúčame obrátiť sa na Autorizované servisné stredisko FEIN, na zmluvné opravovne firmy FEIN alebo na zastúpenia firmy FEIN.
Ak je poškodené pripojovacie vedenie, treba ho nahradiť špeciálne upraveným pripojovacím vedením, ktoré možno zakúpiť prostredníctvom autorizovaného servisného strediska FEIN.
Aktuálny zoznam náhradných súčiastok nájdete na internetovej stránke www.fein.com.
Úkony dennej údržby
Prefúkajte vetracie otvory (18) na telese motora a dálšie označené miesta pomocou tlakového vzduchu (pozri štítok s upozorneniami (27)).
Denne stroj premastite na označených miestach strojovým olejom (pozri štítok s upozorneniami (27)).
Skontrolujte hnací kotúč (23) a kontaktný kotúč (21) pri každej výmene brúsneho pásu, či nie sú poškodené. Poškodené súčiastky dajte vynenit.
Uvolnite skrutku s hviezdicovou hlavou (11).
Vyprázdnenú nádobu na triesky opát založte a nastavte velkost štrbiny brúsnej podložky.(Obrázok 1)
Skrutku s hviezdicovou hlavou (11) utiahnite.
Každý mesiac premastite ložisko napínacieho mechanizmu cez mastiacu hlavicu (24).
V prípade potreby vymeňte nasledujúce súčiastky: Brúsny pás, chránič proti odletujúcim iskrám
Zákonná záruka na produkt platí podľa zákonných predpisov v krajine uvedenia do prevádzky. Firma FEIN okrem toho poskytuje záruku podľa vyhlásenia výrobcu FEIN o záruke.
V dodávke stroja sa môže prípadne nachádzať len jeden prvok príslušenstva popísaného alebo zobrazeného v tomto Návode na používanie.
Vyhlásenie o konformite.
Vyhlásenie CE platí iba pre krajiny Európskej únie a EFTA (European Free Trade Association) a iba pre produkty, ktoré sú určené pre trh EU alebo EFTA. Po po uvedení produktu na trh EU, stráca značka UKCA svoju platnosť.
Vyhlásenie UKCA platí iba pre britský trh (Anglicko, Wales a Škótsko) a iba pre produkty, ktoré sú určené pre britský trh. Po uvedení produktu na britský trh stráca značka CE svoju platnosť.
Firma FEIN vyhlasuje na svoju výlučnú zodpovednosť, že tento produkt sa zhoduje s príslušnými normatívnymi dokumentmi uvedenými na poslednej strane tohto Návodu na používanie.
Technická dokumentácia sa nachádza u: C. & E. Fein GmbH, C-D1_IA, D-73529 Schwäbisch Gmünd
Ochrana životného prostredia, likvidácia.
Obaly, vyradené stroje a príslušenstvo treba dať na likvidáciu zodpovedajúcu ochrane životného prostredia.
