Produkttype	Båndslipemaskin for metaller
Merke	Fein
Modell	GRIT GI 75
Forventet bruk	Sliping og kapping av metaller (unntatt magnesium)
Strømforsyning	400 V, 50 Hz, trefase (anslått fra typeskiltet)
Rotasjonshastighet	3 000 o/min
Slipende båndbredde	75 mm (utledet fra modellen)
Lydtrykknivå (tomgang)	80,5 dB(A)
Lydtrykknivå (under belastning)	94 dB(A)
Sikkerhetsinnretninger	Nødstopp, beskyttelsesdeksel, gnistbeskyttelse
Justeringsfunksjoner	Tilt, båndsenterring, variabel hastighet (modeller 2H)
Daglig vedlikehold	Smøring av angitte punkter, rengjøring av ventilasjonsåpninger, tømming av sponboks
Brukerutskiftbare deler	Slipende bånd, beskyttelsesskjerm
Tilbehør	Radiumslipemodul GIR, rørslipemodul GIC, adapter GIL, fotstykke GIM
Samsvar	CE og UKCA i henhold til marked
Garanti	I henhold til nasjonal lovgivning og produsentens erklæring
Overbelastningsbeskyttelse	Automatisk stopp ved høy belastning, omstart etter avkjøling (15 min)
Overflatetemperatur	Kan bli svært varm, ikke berør
Tilkobling for støvsuging	Mulighet for tilkobling av støvsuger via slange (9)
Inkludert dokumentasjon	Bruksanvisning og sikkerhetsinstruksjoner

Ofte stilte spørsmål - GRIT GI 75 Fein

Hvordan bytter jeg slipende bånd?

Koble fra maskinen. Åpne sidedekselet, løsne stjernehjulet på slipeholderen, ta ut holderen og sponboksen. Senk spaken for å løsne båndet, og fjern det gamle båndet. Plasser det nye båndet i henhold til rotasjonsretningen angitt på baksiden. Hev spaken for å stramme båndet. Om nødvendig, juster strammeanordningen med skruer. Lukk dekselet og monter holderen.

Hvordan justerer jeg maskinens tilt?

Løsne de to spakene (28) på sidene. Still inn enheten til ønsket arbeidshøyde, og stram deretter spakene.

Hva gjør jeg hvis slipende bånd ikke sentrerer seg?

Start maskinen kort og observer båndets bevegelse. Bruk stjernehjulet (17) for å justere sentrering. Hvis båndet fortsatt ikke sentrerer seg, rengjør drivhjulet og kontakthjulet med trykkluft og sjekk at de ikke er slitte eller deformert.

Hvordan bruker jeg nødstopp?

Ved fare, trykk umiddelbart på den røde nødstoppknappen (15). Maskinen stopper på omtrent 50 sekunder. For å tilbakestille, lås opp knappen ved å vri eller trekke den avhengig av modell.

Hvilken type slipende bånd skal jeg bruke?

Bruk kun slipende bånd godkjent av Fein, spesialdesignet for denne maskinen. Ikke bruk slitte, sprukne eller skitne bånd. Følg produsentens instruksjoner angående kornstørrelse og dimensjoner.

Hvordan rengjør jeg maskinen?

For daglig vedlikehold, blås trykkluft inn i ventilasjonsåpningene og på smørepunktene. Rengjør utsiden med trykkluft. Tøm sponboksen regelmessig etter at innholdet er helt avkjølt.

Hva er den nødvendige strømforsyningen?

Spenningen og frekvensen må samsvare med angivelsene på typeskiltet. Generelt er apparatet designet for trefaset vekselstrøm (for eksempel 400 V, 50 Hz). La tilkoblingen utføres av en profesjonell elektriker.

Kan jeg bruke maskinen til å slipe tre?

Nei, apparatet er kun designet for sliping av metaller (unntatt magnesium). Bruk på tre eller andre materialer kan generere brennbar eller eksplosiv støv og skade maskinen.

Hvordan tømmer jeg sponboksen på en sikker måte?

Før du tømmer sponboksen, vent til innholdet er tilstrekkelig avkjølt (metallspon kan være varme). Tøm innholdet i en egnet, ikke-brennbar beholder. Bruk vernehansker.

Hvor finner jeg reservedeler?

Gjeldende reservedelsliste er tilgjengelig på www.fein.com. For utskifting av slipende bånd og beskyttelsesskjerm kan du gjøre det selv. For andre reparasjoner, kontakt Fein kundeservice eller et autorisert verksted.

BRUKSANVISNING GRIT GI 75 Fein

Maskinen må kun brukes av kvalifisert personell eller personer som er instruert i bruken.

Avsedd användning.

6 Vingeskruer, gnistbeskyttelse

7 Slibeunderlag

8 Spånbeholder

9 Studs til støvopsugning

Løsn stjernedrejeskruen (11) og indstil spaltemålet på max. 2 mm.

Løsne skruerne (3) og stil spaltemålet på maks. 2 mm.

Løsn skruen (25) og klap sidelåget (26) ned.

Løsn skruen (25) og klap sidelåget (26) ned.

Løsn stjernedrejeskruen (11) og fjern slibeunderlaget og spånekassen (8).

Fjern det gamle slibebånd.

Sikr, at den øverste beskyttelsesafdækning (1) er sikret med stjernedrejeskruen (4), og at sidelåget (26) er lukket.

Kontrollér slibeunderlagets spaltemål. (Fig. 1)

Kontrollér positionen for det plane slibeunderlag (22). Skruerne (12) skal befinde sig i den nederste position.

Løsn stjernedrejeskruerne (4) og fjern den øverste beskyttelsesafdækning (1).

Vedligeholdelse og kundeservice.

Kontroller drivskiven (23) og kontaktskiven (21) for slid og beskadigelser, hver gang slibebåndet skiftes. Sørg for, at beskadigede dele skiftes.

Løsn stjernedrejeskruen (11).

Fjern spänkassen (8) og bortskaf metalstøvet.

Overensstemmelseserklæring.

Miljøbeskyttelse, bortskaffelse.

Oversettelse av den originale bruksanvisningen.

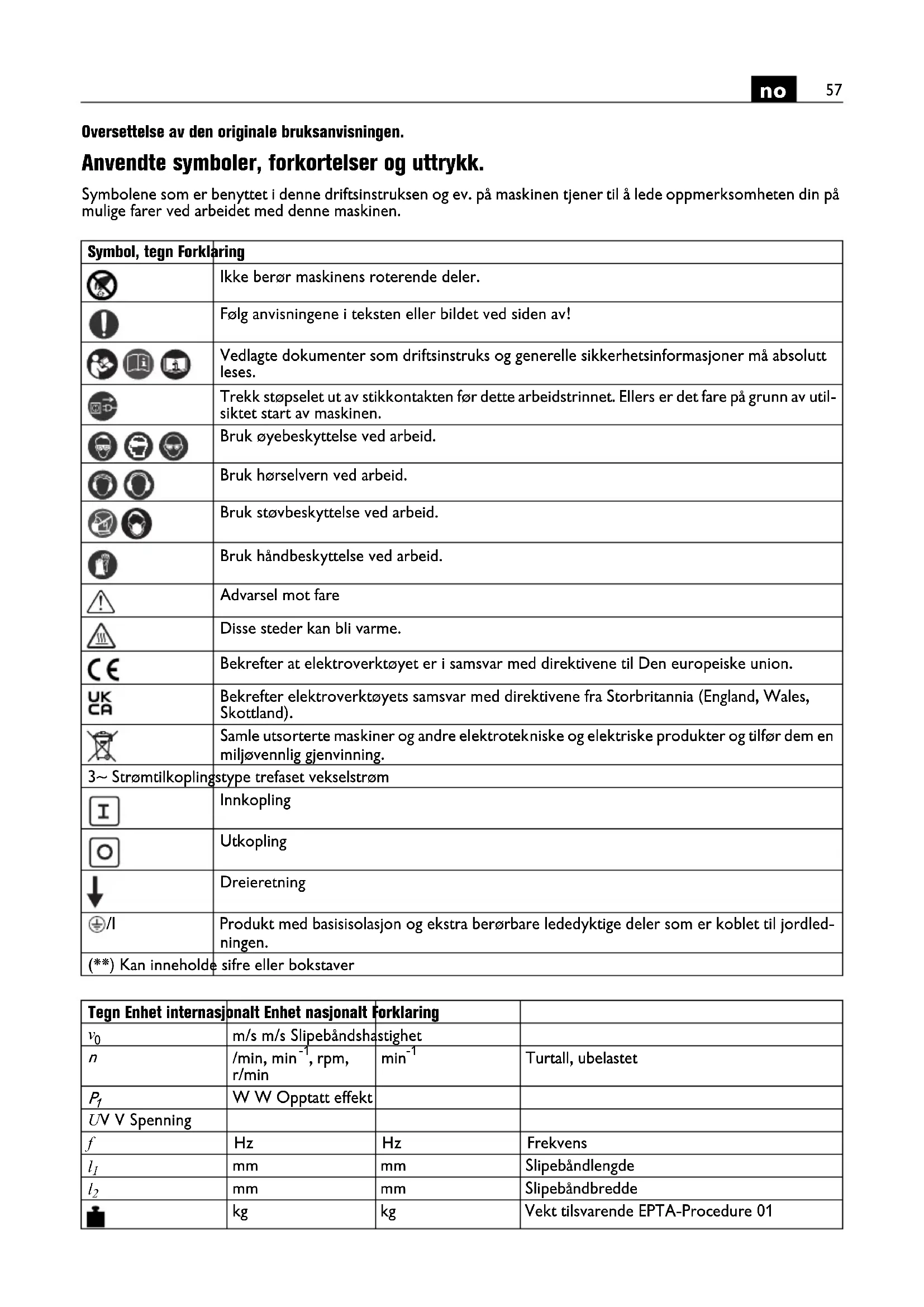

Anvendte symboler, forkortelser og uttrykk.

Symbolene som er benyttet i denne driftsinstruksen og ev. på maskinen tjener til å lede oppmerksomheten din på mulige farer ved arbeidet med denne maskinen.

Symbol, tegn Forklaring
	Ikke berør maskinens roterende deler.
	Følg anvisningene i teksten eller bildet ved siden av!
	Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må absolutt leses.
	Trekk støpselet ut av stikkontakten før dette arbeidstrinnet. Ellers er det fare på grunn av util-siktet start av maskinen.
	Bruk øyebeskyttelse ved arbeid.
	Bruk hørselvern ved arbeid.
	Bruk støvbeskyttelse ved arbeid.
	Bruk håndbeskyttelse ved arbeid.
	Advarsel mot fare
	Disse steder kan bli varme.
CE	Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union.
UKCA	Bekrefter elektroverktøyets samsvar med direktivene fra Storbritannia (England, Wales, Skottland).
	Samle utsorterte maskiner og andre elektrotekniske og elektriske produkter og tilfør dem en miljøvennlig gjenvinning.
3~ Strømtilkopling	stype trefaset vekselstrøm
	Innkopling
	Utkopling
	Dreieretning
±/I	Produkt med basisolasjon og ekstra berørbare lededyktige deler som er koblet til jordled-ningen.
(**) Kan inneholde	sifre eller bokstaver

Tegn Enhet internasjönalt Enhet nasjonalt Forklaring
v_0	m/s m/s Slipebåndshastighet
n	/min, min ^-1 , rpm,r/min	min ^-1	Turtall, ubelastet
P_1	W W Opptatt effekt
UV V Spenning
f	Hz	Hz	Frekvens
l_1	mm	mm	Slipebåndlengde
l_2	mm	mm	Slipebåndbredde
	kg	kg	Vekt tilsvarende EPTA-Procedure 01
Tegn Enhet internasjonalt	Enhet nasjonalt	Forklaring
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Basis- og avledede enheter fra det internasjonale enhetssystemet SI.

For din egen sikkerhet.

Ikke bruk denne maskinen før du du har lest grundig gjennom denne driftsinstruksen samt de vedlagte "Generelle sikkerhetsinformasjoner"

(skrift nummer 3 41 30 054 06 1) og har forstått denne fullstendig, inklusive illustrasjoner, spesifikasjoner og sikkerhetsregler.

Følg likeledes de vedkommende nasjonale bestemmelser for elektrisk sikkerhet og vernearbeid.

Hvis du ikke tar hensyn til sikkerhetsinformasjonene i den nevnte dokumentasjonen kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Oppbevar denne driftsinstruksen for fremtidig bruk og overlever disse når du gir videre eller selger maskinen.

Maskinen er bestemt for

Maskin for sliping av metalliske materialer (unntatt magnesium) og for sliping med radieslipemodulen GIR, til rundslipemodulen GIC, planslipemodulen GIL eller for mobil bruk sammen med kjøreenheten GIM med slipebånd godkjent av Fein i omgivelser beskyttet mot vær.

Spesielle sikkerhetsinformasjoner.

Bruk personlig beskyttelsesutstyr. Avhengig av type bruk må du bruke visir, øyebeskyttelse eller vernebriller. Om nødvendig må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små slipe- og materialpartikler unna kroppen din. ∅ynene bør beskyttes mot fremmedlegemer som kan slynges rundt ved visse typer bruk. Støv- eller pustevernmasker må filtrere den typen støv som oppstår ved den aktuelle bruken. Hvis du er utsatt for sterk støy over lengre tid, kan det medføre skader på hørselen.

Ikke bruk løstsittende tøy, smykker eller åpent, langt hår under arbeidet. Løse gjenstander kan til tross for beskyttelsesinnretninger gripes tak i av deler som beveger seg og føre til skader.

Bruk ikke slitte, revnede eller sterkt tilsmussede slipebånd. Bruk slipebånd forsiktig og oppbevar dem slik produsenten sier. Slipebånd må ikke brettes! Skadede slipebånd kan revne, slynges rundt og skade personer.

Ikke bruk slipebånd eller annet tilbehør som ikke er spesielt utviklet og frigitt av produsenten. Sikker drift er ikke bare gitt ved at et slipebånd eller tilbehør passer på din maskin.

Benytt alltid beskyttelsesinnretningene som befinner seg på maskinen. Beskyttelsesinnretningene må være sikkert montert på maskinen slik at det oppnås maksimal sikkerhet. Beskyttelsesinnretningene skal beskytte brukeren mot slipepartikler som slynges rundt og utilsiktet berøring med slipebåndet.

OBS fare for brann og eksplosjon! Ved slipingen av metaller (f.eks. aluminium) oppstår støv som kan være brennbart eller eksplosivt. Ikke bruk maskinen i nærheten av brennbare materialer. Gnister kunne antenne disse materialer.

OBS brannfare! Ved slipingen av metall oppstår gløden-de metall- og slipebånd partikler som samles i sponkassen. Innholdet i sponkassen må være tilstrekkelig avkjølt før det tømmes og må bare deponeres med egnede beholdere.

Pass på at personer ikke kommer i fare på grunn av gnistregn. Fjern brennbare materialer i nærheten. Ved sliping av metaller oppstår gnistregn.

Pass på at andre personer holder tilstrekkelig avstand til arbeidsområdet ditt. Alle som går inn i arbeidsområdet må bruke personlig verneutstyr. Brukne deler til verktøyet eller brukne innsatsverktøy kan slynges ut og derfor også forårsake skader utenfor det direkte arbeidsområdet.

Arbeidsstykket skal alltid ligge sikkert på slipeunderlaget og anslaget. For små eller tynne arbeidsstykker må ikke bearbeides. Det er fare for skader på grunn av arbeidsstykket som slynges vekk.

Berør aldri slipebåndet som er i gang. Det er fare for kroppsskader.

Trykk i farlige situasjoner straks på nødstopp-tasten. Maskinen har en stopptid inntil 50 sekunder

Rengjør maskinens lufteåpninger regelmessig. Motorens blåser trekker støv inn i huset. Dette kan ved for stor opphopning av metallstøv forårsake elektrisk fare.

Pass på at du står sikkert og at maskinen er stilt opp vannrett. Hvis maskinen tipper under arbeidet kan det medføre alvorlige skader.

Maskinens støpsel må bare monteres av en elektriker. Jordlederen i stikkontakten skal være koplet til strøm- nettets beskyttelsesjording.

Trekk nettstøpselet ved vedikehold og istandsetting! Hvis maskinen blir koplet inn utilsiktet kan dette medføre alvorlige skader.

La maskinens elektriske sikkerhet regelmessig kontrolleres iht. lovbestemmelsene. Ved ikke kontrollerte maskiner er det fare for elektrisk støt!

Kontroller før førstegangs igangsetting motorens dreieretning. Ved feil dreieretning kan arbeidsstykket slynges vekk og forårsake ulykker. Dreieretningen må bare omstilles av en elektriker.

Ved innkoplingen av maskinen må du eller andre personer aldri stå direkte ved siden av slipebåndet. Slipebåndet kan revne og medføre alvorlige skader.

Håndtering av farlig støv

I arbeidsprosesser der dette verktøyet fjerner deler av materialer kan det oppstå støv som kan være farlig. Berøring eller innånding av noen typer støv som f. eks. av asbest og asbestholdige materialer, blyholdig maling, metall, noen tresorter, mineraler, silikatpartikler av steinholdige materialer, løsemidler for maling, trebeskyttelsesmidler, bunnstoff for båter kan utløse allergiske reaksjoner og/eller åndedrettssykdommer, kreft, forplantningsskader hos mennesker. Risikoen ved innånding av støv er avhengig av eksponeringen. Bruk en avsuging som passer til støvet som oppstår, bruk personlig beskyttelsesutstyr og sørg for en god ventilasjon av arbeidsplassen. Overlat bearbeidelsen av asbestholdig material kun til fagfolk.

Trestøv og lettmetallstøv, varme blandinger av slipestøv og kjemiske stoffer kan ved ugunstige vilkår antenne seg selv og forårsake en eksplosjon. Unngå gnistsprut i retning av støvbeholderen og en overoppheting av el-verktøyet og slipematerialet, tøm støvbeholderen i tide, følg bearbeidelsesinstruksene til materialprodusenten og de gyldige nasjonale forskriftene for materialene som skal bearbeides.

Med et øyekast.

1 Verneskjerm, oppe

2 Stjerneskrue, verneskjerm

3 Skruer til innstilling av klaringen

4 Anlegg

5 Gnistvern

6 Vingeskruer, gnistvern

7 Slipeunderlag

8 Sponkasse

9 Stusser for støvavsug

10 Skrue, sponkasse

11 Stjerneskrue for slipeunderlag

12 Stillskrue, underlag for plansliping

13 Spennarm

14 Skruer, grov innstilling for bändstramming

15 Nødstopp-tast

16 Støpsel

17 Stjerneskrue, justering av båndets bevegelse

18 Kjøleluftåpninger

19 På-/av-bryter

20 Omkoling av turtall (bare 2H-modeller)

21 Kontaktskive

Fest understellet med egnet plugg-/skrueforbindelser på gulvet. Festene skal tilfredsstille kreftene som oppstår under arbeidet.

Feilaktig montering kan medføre at understellet eller arbeidsbordet velter eller at maskinen under arbeidet løsner fra understellet eller arbeidsbordet og forårsaker alvorlige ulykker.

Elektrisk tilkopling.

Den elektriske tilkoplingen fra brukerens side skal foretas av en elektriker.

Vær oppmerksom på nettspenningen: Nettspenningen og spenningskildens frekvens skal stemme overens med angivelsene på maskinens typeskilt.

Kontroller før førstegangs igangsetting motorens dreieretning. Dreieretningen må bare omstilles av en elektriker.

Innstillinger.

Trekk før alle arbeider på maskinen nettstøpselet ut av stikkontakten.

Løsne de to spennarmene (28). Still maskinen inn på den nødvendige arbeidshøyden.

Trekk de to spennarmene (28) fast igjen.

Stille inn gnistbeskyttelse (5).

Løsne de to vingeskruene (6) og still gnistvernet (5) inn slik at slipebåndet tildekkes så godt som mulig.

Trekk de to vingeskruene fast igjen.

Stille inn slipeunderlag (7) (bilde 1).

Løsne stjerneskruen (11) og still inn klaringen på max. 2 mm.

Trekk stjerneskruen fast igjen.

Stille inn (4) anslag (Bilde 2)

Løsne skruene (3) og still inn klaringen på max. 2 mm.

Trekk skruene (3) fast igjen.

Ved planslipingen skal underlaget for plansliping (22) innrettes parallelt med slipebåndet og berøre det på hele overflaten.

Løsne skruen (25) og fell ned sidedekselet (26).

Løsne skruene (12) og rett inn underlaget for plansliping (22). Klaringen må være maksimalt 2 mm! (Bilde 2)

Trekk skruene (12) fast igjen.

Lukk sidedekselet (26) og trekk skruen (25) fast igjen.

Juster bändløp.

Kople maskinen inn for bare en kort stund og kontroller båndets bevegelse.

Juster bändets bevegelse med stjerneskruen (17) i midten hvis slipebåndet beveger seg mot høyre eller

venstre.

Rengjør drivhjulet (23) og kontakthjulet (21) med trykkluft.

Kontroller drivskiven og kontaktskiven for slitasje, deformering og nedsliting. La skadede deler skiftes ut med en gang!

Utskifting av slipebåndet.

Trekk før alle arbeider på maskinen nettstøpselet ut av stikkontakten.

Løsne skruen (25) og fell ned sidedekselet (26).

Løsne stjerneskruen (11) og fjern slipeunderlaget og sponkassen (8).

Sving hendelen (13) nedover for å avlaste spenninnretningen.

Fjern det gamle slipebåndet.

Vær oppmerksom på retningsangivelsen på slipebåndets bakside før

du legger på det nye slipebåndet! Den skal stemme overens med drivhjulets dreieretning.

Legg slipebåndet samtidig på drivskiven (23) og kontaktskiven (21).

Sving hendelen (13) oppover for å stramme slipebåndet.

Hvis slipebåndet ikke kan strammes tilstrekkelig skal spenninnretningen justeres på nytt. Løsne begge skruer

(14), flytt spenninnretningen og trekk skruene fast igjen. (bilde 6)

Lukk sidedekselet (26) og trekk skruen (25) fast igjen.

Monter slipeunderlaget (7) og sponkassen (8).

Sjekk spaltemålet på slipeunderlaget.

Slå på maskinen og juster bändets bevegelse.

Driftsinstrukser.

Innkobling:

Løsne nødstopp tast (15) og slå den opp. Trykk på «I» (19) tast.

Utkobling:

Fold opp nødstopp-tast (15). Trykk på «0» (19) tast.

Maskinen roterer fortsatt inntil ca. 50 sekunder.

Nødstopp-tast:

Trykk i farlige situasjoner den røde nødstopp-tasten for å slå av maskinen.

Omkopling av turtallet (bare 2H-modeller)

Bryterposisjon 1: Lavt turtall

Bryterposisjon 2: Høyt turtall

Turtallet må bare omkoples med bryteren (3) mens maskinen står stille.

Overlastsikring.

Maskinen slås av ved en vedvarende høy belastning over et lengre tidsrom. Etter en avkjølingstid på ca. 15 minutter er maskinen driftsklar igjen.

Induksjonssløyfer (bildene 3+4).

Forviss deg om at stjerneskruen (11) er trukket fast.

Sikre at den øvre verneskjermen (1) er sikret med stjerneskruen (4) og at sidedekselet (26) er lukket.

Sjekk spaltemålet på slipeunderlaget. (bilde 1)

Kontroller posisjonen av underlaget for plansliping (22). Skruene (12) skal være i posisjonen nede.

Sjekk om gnistvernet (5) er riktig innstilt og trukket godt fast.

Slå på maskinen og sjekk bändets bevegelse.

Før arbeidsstykket med begge hender eller fikser det i en innretning.

Løsne sstjernekruene (4) og fjern den øvre verneskjermen (1).

Sikre at klaringen er stilt inn riktig. (Bilde 2)

Slå på maskinen og sjekk bändets bevegelse.

Før arbeidsstykket med begge hender og ta det etter arbeidsprosessen av oppover.

Avsuginnretning

Vi anbefaler å bruke en avsuginnretning.

Maskinen kan koples til en avsuginnretning via stussen (9).

Støy-emisjonsverdier.

Tomgang Sliping

Målt A-bedømt emisjonslydtrykknivå på arbeidsplassen L_pA (re 20 Pa), i desibel 80,5 94

Usikkerhet K_pA , i desibel 4 4

Målt A-bedømt lydeffekt-nivå L_wA (re 1 Pa), i desibel 90 100,5

Usikkerhet K_wA , i desi-bel 2,5 2,5

Driftsvilkår

Turtall (/min) 3 000 3 000

Materiale - ST 37

Mål - 8 x 40

Slipebånd

GRIT by Fein

36Z

MERKNAD: Summen av den målte emisjonsverdien og den tilhørende usikkerheten er den øvre grensen til verdiene som kan oppstå ved målinger.

Bruk hørselvern!

Måleverdier beregnet iht. passende produktstandard (se siste side i driftsinstruksen).

Vedlikehold og kundeservice.

En reparasjon må kun utføres av en fagmann i samsvar med de gyldige forskriftene.

Til reparasjon anbefaler vi FEIN-kundeservice, FEIN-kontraktsverksted og FEIN-representanter.

Daglige vedlikeholdsarbeider

Blås gjennom kjøleluftåpningene (18) på motorhuset og de markerte stedene med trykkluft (se henvisningsskilt (27)).

Løsne stjerneskruen (11).

Fjern sponkassen (8) og deponer metallstøvet.

Innholdet i sponkassen må før tømmingen være tilstrekkkelig avkjølt og må kun deponeres via egnede beholdere.

Plasser igjen sponkassen og still inn klaringen for slipe-underlaget. (bilde 1)

Strekk til stjerneskrue (11).

Rengjør maskinen utenfra med trykkluft.

Smør månedlig lagerne til spenninnretningen på smørenippelen (24).

Følgende deler kan du skifte ut selv etter behov:

Slipebånd, gnistvern

Reklamasjonsrett og garanti.

Reklamasjonsretten for produktet gjelder jf. de lovmessige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produsentens garantierklæring.

Leveranseprogrammet til din maskin kan også bare innbefatte en del av det tilbehøret som er beskrevet i denne driftsinstruksen eller på bildene.

Samsvarserklæring.

CE-erklæringen gjelder kun for land i Den europeiske unionen og i EFTA [E∅S] (European Free Trade Association) og kun for produkter som er bestemt for markedet i EU eller EFTA. Etter at produktet er introdusert på EU-markedet, mister UKCA-merket sin gyldighet.

UKCA-erklæringen gjelder kun for det britiske markedet (England, Wales og Skottland) og kun for produkter som er bestemt for det britiske markedet. Etter at produktet er introdusert på det britiske markedet, mister CE-merket sin gyldighet.

Firmaet FEIN erklærer som eneansvarlig at dette produktet stemmer overens med de vanlige bestemmelsene som er oppført på siste side i denne driftsinstruksen.

Tekniske dokumenter hos: C. & E. Fein GmbH, C-D1_IA, D-73529 Schwäbisch Gmünd

Emballasjer, utsorterte maskiner og tilbehør må leveres inn til miljøvennlig gjenvinning.

Koplingsskjemaer.

Type GI75, GI150 Side 104

Type GI75 2V, GI150 2V Side 105

Type GI75 2H, GI150 2H Side 106

Type GI75 2H2V, GI150 2H2V Side 107

Omkoppling av varvtal (endast 2H-modeller)
