S160MF2E5A - κλιματιστικό PANASONIC - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Εμπορικό κλιματιστικό εσωτερικού χώρου (εσωτερική μονάδα)
Μάρκα	Panasonic
Μοντέλο	S160MF2E5A
Ψυκτικό μέσο	R410A (GWP = 1975)
Εύρος θερμοκρασίας (ψύξη)	Εσωτερικός: 14°C ~ 25°C (TBH) ; Εξωτερικός: 10°C ~ 46°C (TBS)
Εύρος θερμοκρασίας (θέρμανση)	Εσωτερικός: 16°C ~ 30°C (TBS) ; Εξωτερικός: -20°C ~ 18°C (TBH)
Λειτουργίες	Ψύξη, θέρμανση, αφύγρανση (DRY), αερισμός
Αριθμός συνδεδεμένων εσωτερικών μονάδων	Έως 8 μονάδες
Συμβατά τηλεχειριστήρια	Ασύρματα (CZ-RWSU2, CZ-RWST3, CZ-RWSC3), Χρονοδιακόπτης (CZ-RTC2), Ενσύρματο υψηλής ποιότητας (CZ-RTC3)
Κατεύθυνση ροής αέρα	Κάθετη (μηχανοκίνητη) και οριζόντια (χειροκίνητη)
Αυτόματη απόψυξη	Ναι, με προσωρινή διακοπή του εσωτερικού ανεμιστήρα
Προστασία συμπιεστή	Καθυστερημένη επανεκκίνηση 3 λεπτών
Ηλεκτρική τροφοδοσία	Μονοφασικό, 220-240 V ~ 50 Hz (εκτίμηση)
Διαστάσεις εσωτερικής μονάδας (περίπου)	300 mm (Υ) x 800 mm (Π) x 800 mm (Β)
Βάρος εσωτερικής μονάδας (περίπου)	35 kg
Καθαρισμός και συντήρηση	Τακτικός καθαρισμός φίλτρου αέρα; Μη χρησιμοποιείτε νερό στην εσωτερική μονάδα; Απευθυνθείτε σε επαγγελματία για τον εσωτερικό χώρο.
Ασφάλεια	Αυτόματη διακοπή σε περίπτωση βλάβης; Προστασία από υπερένταση; Υποχρεωτική γείωση.
Δυνατότητα επισκευής	Μην επισκευάζετε μόνοι σας; Επικοινωνήστε με εξουσιοδοτημένο αντιπρόσωπο ή υπηρεσία μετά την πώληση.

Συχνές ερωτήσεις - S160MF2E5A PANASONIC

Τι να κάνω αν το κλιματιστικό δεν ανάβει;

Ελέγξτε ότι η συσκευή είναι υπό τάση και ότι ο διακόπτης κυκλώματος δεν έχει ενεργοποιηθεί. Βεβαιωθείτε ότι το τηλεχειριστήριο είναι σε λειτουργία ON/OFF. Εάν το πρόβλημα επιμένει, επικοινωνήστε με έναν επαγγελματία.

Γιατί ακούω έναν ήχο νερού που τρέχει;

Αυτός ο ήχος είναι φυσιολογικός και προέρχεται από τη ροή του ψυκτικού μέσου ή του νερού συμπύκνωσης στο σωλήνα αποστράγγισης.

Το κλιματιστικό θερμαίνει ανεπαρκώς σε κρύο καιρό;

Η απόδοση θέρμανσης μειώνεται όταν η εξωτερική θερμοκρασία είναι πολύ χαμηλή. Χρησιμοποιήστε συμπληρωματική θέρμανση αν χρειαστεί.

Τι σημαίνει η ένδειξη «STANDBY» (⚙);

Η συσκευή βρίσκεται σε λειτουργία απόψυξης ή αναμονής. Ο εσωτερικός ανεμιστήρας σταματά προσωρινά. Η θέρμανση συνεχίζεται αυτόματα μετά από λίγα λεπτά.

Πώς να ρυθμίσω την κατεύθυνση της ροής αέρα;

Χρησιμοποιήστε το τηλεχειριστήριο για την κάθετη κίνηση (ταλάντωση ή σταθερή θέση). Για την οριζόντια ροή, μετακινήστε χειροκίνητα τα πτερύγια.

Πρέπει να καθαρίζεται τακτικά το φίλτρο αέρα;

Ναι, ένα βρώμικο φίλτρο μειώνει την απόδοση. Καθαρίστε το με ηλεκτρική σκούπα ή με χλιαρό νερό, στη συνέχεια στεγνώστε το πριν το τοποθετήσετε ξανά.

Μπορώ να χρησιμοποιήσω προέκταση ηλεκτρικού ρεύματος;

Όχι, η χρήση προεκτάσεων ή καλωδίων που δεν καθορίζονται ενέχει κίνδυνο υπερθέρμανσης και πυρκαγιάς. Χρησιμοποιήστε αποκλειστική πρίζα.

Τι να κάνω σε περίπτωση διαρροής νερού από την εσωτερική μονάδα;

Σταματήστε αμέσως τη συσκευή και αποσυνδέστε την τροφοδοσία. Επικοινωνήστε με τον αντιπρόσωπό σας για επισκευή.

Το κλιματιστικό εκπέμπει δυσάρεστη οσμή, γιατί;

Αυτό μπορεί να οφείλεται στη συσσώρευση σκόνης ή μούχλας στο εσωτερικό. Καθαρίστε το φίλτρο και, αν η οσμή επιμένει, απευθυνθείτε σε επαγγελματία για ενδελεχή καθαρισμό.

Μπορώ να εγκαταστήσω μόνος μου το κλιματιστικό;

Όχι, η εγκατάσταση πρέπει να γίνει από εξειδικευμένο τεχνικό σύμφωνα με τις παρεχόμενες οδηγίες. Η λανθασμένη εγκατάσταση μπορεί να προκαλέσει κινδύνους ασφαλείας.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ S160MF2E5A PANASONIC

Πριν θέσετε τη μονάδα σε λειτουργία, διαβάστε πολύ καλά αυτές τις οδηγίες χρήσης και διατηρήστε τις για μελλοντική αναφορά.

БЪЛГАРСКИ

66\~73

Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν της Panasonic.

Αυτό το προϊόν είναι μια εμπορική εσωτερική μονάδα κλιματιστικού.

Επισυνάπτονται οδηγίες εγκατάστασης.

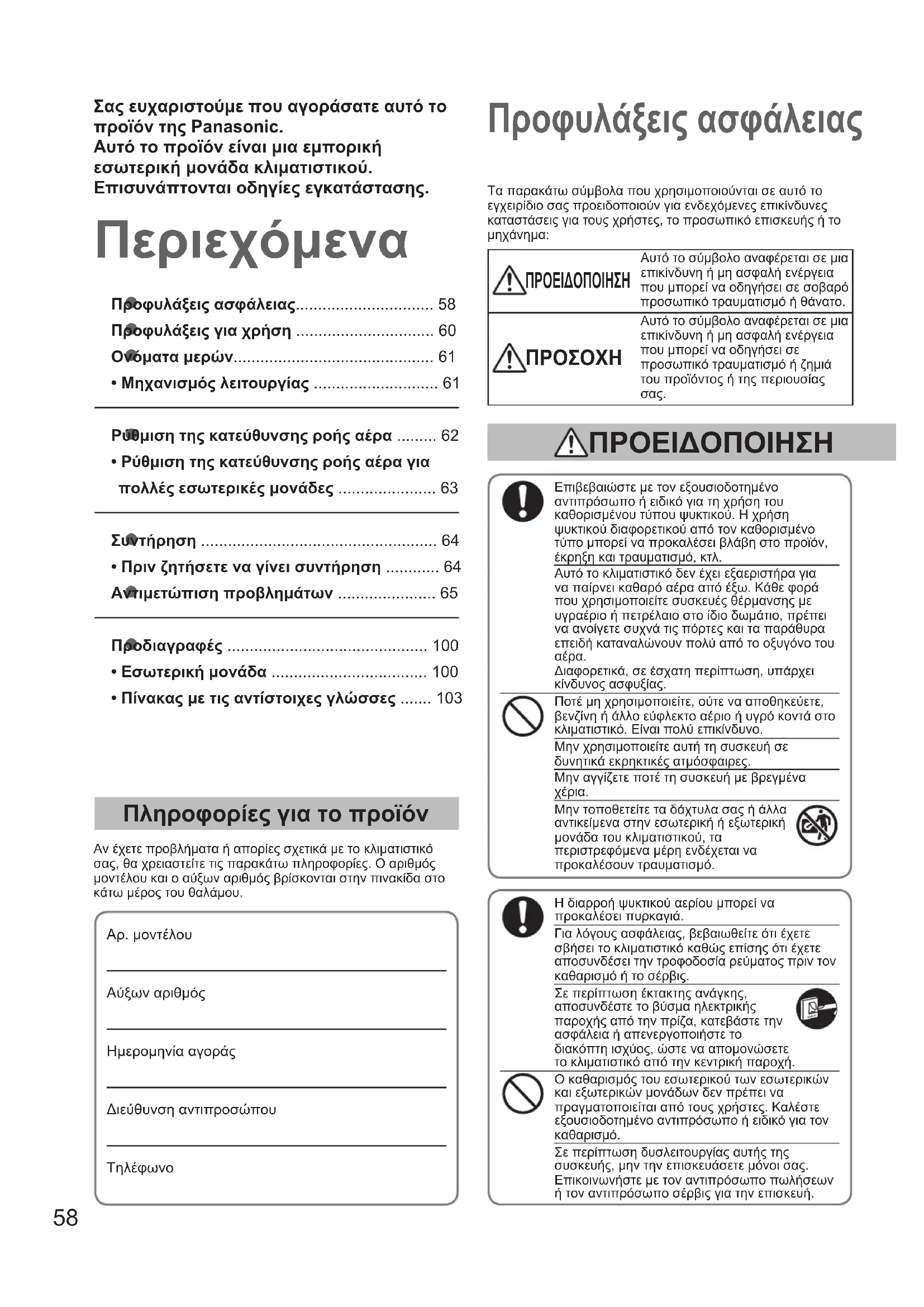

Περιεχόμενα

Προφυλάξεις ασφάλειας...... 58

Προφυλάξεις για χρήση 60

Ονόματα μερών.... 61

- Μηχανισμός λειτουργίας 61

Ρύθμιση της κατεύθυνσης ροής αέρα ...... 62

• Ρύθμιση της κατεύθυνσης ροής αέρα για πολλές εσωτερικές μονάδες ...... 63

Συντήρηση 64

• Πριν ζητήσετε να γίνει συντήρηση ...... 64

Αντιμετώπιση προβλημάτων 65

Προδιαγραφές 100

- Εσωτερική μονάδα 100

• Πίνακας με τις αντίστοιχες γλώσσες ..... 103

Πληροφορίες για το προϊόν

Αν έχετε προβλήματα ή απορίες σχετικά με το κλιματιστικό σας, θα χρειαστείτε τις παρακάτω πληροφορίες. Ο αριθμός μοντέλου και ο αύξων αριθμός βρίσκονται στην πινακίδα στο κάτω μέρος του θαλάμου.

Αρ. μοντέλου

Αύξων αριθμός

Ημερομηνία αγοράς

Διεύθυνση αντιπροσώπου

Τηλέφωνο

Προφυλάξεις ασφάλειας

Τα παρακάτω σύμβολα που χρησιμοποιούνται σε αυτό το εγχειρίδιο σας προειδοποιούν για ενδεχόμενες επικίνδυνες καταστάσεις για τους χρήστες, το προσωπικό επισκευής ή το μηχάνημα:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αυτό το σύμβολο αναφέρεται σε μια επικίνδυνη ή μη ασφαλή ενέργεια που μπορεί να οδηγήσει σε σοβαρό προσωπικό τραυματισμό ή θάνατο.

ΠΡΟΣΟΧΗ

Αυτό το σύμβολο αναφέρεται σε μια επικίνδυνη ή μη ασφαλή ενέργεια που μπορεί να οδηγήσει σε προσωπικό τραυματισμό ή ζημιά του προϊόντος ή της περιουσίας σας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Επιβεβαιώστε με τον εξουσιοδοτημένο αντιπρόσωπο ή ειδικό για τη χρήση του καθορισμένου τύπου ψυκτικού. Η χρήση ψυκτικού διαφορετικού από τον καθορισμένο τύπο μπορεί να προκαλέσει βλάβη στο προϊόν, έκρηξη και τραυματισμό, κτλ.

Αυτό το κλιματιστικό δεν έχει εξαεριστήρα για να παίρνει καθαρό αέρα από έξω. Κάθε φορά που χρησιμοποιείτε συσκευές θέρμανσης με υγραέριο ή πετρέλαιο στο ίδιο δωμάτιο, πρέπει να ανοίγετε συχνά τις πόρτες και τα παράθυρα επειδή καταναλώνουν πολύ από το οξυγόνο του αέρα.

Διαφορετικά, σε έσχατη περίπτωση, υπάρχει κίνδυνος ασφυξίας.

Ποτέ μη χρησιμοποιείτε, ούτε να αποθηκεύετε, βενζίνη ή άλλο εύφλεκτο αέριο ή υγρό κοντά στο κλιματιστικό. Είναι πολύ επικίνδυνο.

Μην χρησιμοποιείτε αυτή τη συσκευή σε δυνητικά εκρηκτικές ατμόσφαιρες.

Μην αγγίζετε ποτέ τη συσκευή με βρεγμένα χέρια.

Μην τοποθετείτε τα δάχτυλα σας ή άλλα αντικείμενα στην εσωτερική ή εξωτερική μονάδα του κλιματιστικού, τα περιστρεφόμενα μέρη ενδέχεται να προκαλέσουν τραυματισμό.

Η διαρροή ψυκτικού αερίου μπορεί να προκαλέσει πυρκαγιά.

Για λόγους ασφάλειας, βεβαιωθείτε ότι έχετε σβήσει το κλιματιστικό καθώς επίσης ότι έχετε αποσυνδέσει την τροφοδοσία ρεύματος πριν τον καθαρισμό ή το σέρβις.

Σε περίπτωση έκτακτης ανάγκης, αποσυνδέστε το βύσμα ηλεκτρικής παροχής από την πρίζα, κατεβάστε την ασφάλεια ή απενεργοποιήστε το διακόπτη ισχύος, ώστε να απομονώσετε το κλιματιστικό από την κεντρική παροχή.

Ο καθαρισμός του εσωτερικού των εσωτερικών και εξωτερικών μονάδων δεν πρέπει να πραγματοποιείται από τους χρήστες. Καλέστε εξουσιοδοτημένο αντιπρόσωπο ή ειδικό για τον καθαρισμό.

Σε περίπτωση δυσλειτουργίας αυτής της συσκευής, μην την επισκευάσετε μόνοι σας. Επικοινωνήστε με τον αντιπρόσωπο πωλήσεων ή τον αντιπρόσωπο σέρβις για την επισκευή.

Θέματα που απαγορεύονται

Θέματα που πρέπει να προσέξετε

• Διαβάστε προσεκτικά τις παρούσες Οδηγίες χρήσης πριν χρησιμοποιήσετε αυτό το κλιματιστικό. Αν έχετε οποιεσδήποτε δυσκολίες ή προβλήματα, συμβουλευθείτε τον αντιπρόσωπό σας για βοήθεια.
- Αυτό το κλιματιστικό έχει σχεδιαστεί για να σας παρέχει άνετες συνθήκες δωματίου. Χρησιμοποιήστε το μόνο για το σκοπό που προορίζεται, όπως περιγράφεται στις παρούσες Οδηγίες χρήσης.

Na έχετε μια πρίζα που θα χρησιμοποιείτε αποκλειστικά για κάθε μονάδα, αλλά και να παρέχετε στην αποκλειστική γραμμή διακόττη ηλεκτρικής παροχής, ασφάλεια κυκλώματος και διακόττη διαρροής για προστασία από υπερβολική τάση.

Na έχετε μια πρίζα που θα χρησιμοποιείτε αποκλειστικά για κάθε μονάδα. Στη μόνιμη καλωδίωση, απαιτείται να ενσωματωθεί διάταξη πλήρους αποσύνδεσης με δυνατότητα διαχωρισμού επαφών σε όλους τους πόλους σύμφωνα τους κανόνες κατασκευής καλωδίωσεων.

Για την πρόληψη πιθανών κινδύνων από βλάβη της μόνωσης, η μονάδα πρέπει να γειώνεται.

Για την αποτροπή υπερθέρμανσης και πυρκαγιάς, μην χρησιμοποιείτε τροποποιημένα καλώδια, καλώδια συναρμογής, καλώδια επέκτασης ή μη ειδικά καλώδια.

Διακόψτε τη χρήση του προϊόντος αν παρουσιαστεί οποιαδήποτε ανωμαλία/βλάβη και αποσυνδέστε το βύσμα του ρεύματος ή κλείστε το διακόπτη τροφοδοσίας και την ασφάλεια. (Υπάρχει κίνδύνος καπνού/πυρκαγιάς/ηλεκτροπληξίας) Παραδείγματα ανωμαλίας/αστοχίας:

• Ο διακόπτης κυκλώματος διαρροής της γείωσης (ELCB) ενεργοποιείται συχνά.
• Μερικές φορές, το προϊόν δεν ξεκινά όταν το ενεργοποιείτε.
• Μερικές φορές, η ισχύς αποσυνδέεται όταν κινείται το καλώδιο.
• Υπάρχει σσμή καμένου ή ασυνήθιστος θόρυβος κατά τη λειτουργία.
  • Το κυρίως τμήμα είναι παραμορφωμένο ή ασυνήθιστα ζεστό.
• Υπάρχει διαρροή νερού από την εσωτερική μονάδα.
  • Το καλώδιο ή το βύσμα ρεύματος είναι υπερβολικά ζεστό.
• Δεν είναι εφικτός ο έλεγχος της ταχύτητας του ανεμιστήρα.
  • Η λειτουργία της μονάδας διακόπτεται αμέσως, ακόμη και αν έχει τεθεί σε λειτουργία.
• Ο ανεμιστήρας δεν σταματάει ακόμη και αν έχει διακοπεί η λειτουργία.

Επικοινωνήστε αμέσως με τον τοπικό σας αντιπρόσωπο για συντήρηση/επισκευή.

⚠️ ΠΡΟΣΟΧΗ

Η συσκευή αυτή προορίζεται για χρήση από ειδικούς ή εκπαιδευμένους χρήστες σε καταστήματα, στην ελαφρά βιομηχανία και σε αγροκτήματα, ή για εμπορική χρήση από μη ειδικευμένα άτομα.

Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας τουλάχιστον 8 χρονών και από άτομα με μειωμένες φυσικές, αισθητήριες ή διανοητικές ικανότητες ή χωρίς πείρα και γνώσεις, αν επιτηρούνται ή τους έχουν οδθεί οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλές τρόπο και κατανοούν τους εμπλεκόμενους κίνδυνους.

Διατηρείτε το συναγερμό πυρκαγιάς και την έξοδο αέρα τουλάχιστον 1,5 m μακριά από τη μονάδα.

Η θερμοκρασία ενός δωματίου όπου βρίσκονται μωρά ή ηλικιωμένοι δεν πρέπει να είναι υπερβολικά χαμηλή ή υψηλή.

Μην ανοιγοκλείνετε το κλιματιστικό από τον κεντρικό διακόπτη τροφοδοσίας. Χρησιμοποιήστε το κουμπί λειτουργίας ON/OFF.

Μη τοποθετείτε τίποτα στην έξοδο αέρα της εξωτερικής μονάδας. Αυτό είναι επικίνδυνο επειδή ο ανεμιστήρας περιστρέφεται με μεγάλη ταχύτητα.

Μην αγγίζετε την είσοδο αέρα ή τα αιχμηρά πτερύγια αλουμινίου της εξωτερικής μονάδας. Μπορεί να τραυματιστείτε.

Μην κάθεστε και μην στέκεστε επάνω στη μονάδα. Μπορεί να πέσετε κάτω κατά λάθος.

Μην τοποθετείτε κανένα αντικείμενο στη ΘΗΚΗ ΑΝΕΜΙΣΤΗΡΑ. Μπορεί να τραυματιστείτε και η μονάδα μπορεί να υποστεί βλάβη.

ANAKOINΩΣΗ

• Η λειτουργία του συμπιεστή ενδέχεται να διακόπτεται περιστασιακά στη διάρκεια καταιγίδων. Δεν πρόκειται για μηχανική αστοχία. Η δυνατότητα λειτουργίας της μονάδας επανέρχεται αυτόματα μετά από μερικά λεπτά.
  • Το αγγλικό κείμενο είναι οι πρωτότυπες οδηγίες. Οι άλλες γλώσσες είναι μεταφράσεις των πρωτότυπων οδηγιών.

ΕΛΛΗΝΙΚΑ

Σημαντικές πληροφορίες σχετικά με το ψυκτικό που χρησιμοποιείται

Το προϊόν αυτό περιέχει φθοριωμένα αέρια θερμοκητίου που καλύπτονται από το πρωτόκολλο Kyoto. Μην εξαγάγετε αέρια στην ατμόσφαιρα.

Τύπος ψυκτικού: R410A

(1) GWP = δυναμικό πλανητικής αύξησης της θερμοκρασίας Ενδεχομένως να απαιτούνται περιοδικές επιθεωρήσεις για διαρροές φυκτικού ανάλογα με την Ευρωπαϊκή ή τοπική νομοθεσία. Επικοινωνήστε με τον τοπικό σας αντιπρόσωπο για περισσότερες πληροφορίες.

Προφυλάξεις για χρήση

Εγκατάσταση

Η εγκατάσταση αυτού του κλιματιστικού πρέπει να γίνει σωστά από ειδικευμένους τεχνικούς εγκατάστασης σύμφωνα με τις οδηγίες εγκατάστασης που συνοδεύουν τη μονάδα.

Παν από την εγκατάσταση, βεβαιωθείτε ότι η τάση του ηλεκτρικού ρεύματος στο σπίτι ή στο γραφείο σας είναι η ίδια με την τάση που αναγράφεται στην πινακίδα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αποφεύγετε τις παρακάτω τοποθεσίες για την εγκατάσταση.

Τοποθεσίες όπου υπάρχει καπνός ή εύφλεκτα αέρια. Επίσης τοποθεσίες με εξαιρετικά υψηλή θερμοκρασία όπως ένα θερμοκήπιο.

Ταποθεσίες όπου βρίσκονται αντικείμενα που παράγουν μεγάλες ποσότητες θερμότητας.

Προσοχή:

Αποφύγετε την εγκατάσταση της εξωτερικής μονάδας σε μέρη όπου αυτή μπορεί να έρθει σε άμεση επαφή με θαλασσινό νερό ή κοντά σε πηγές θειούχων αερίων σε ιαματικά λουτρά.

(Για να προστατέψετε το κλιματιστικό από διάβρωση μεγάλου βαθμού)

Καλωδίωση

Όλες οι καλωδιώσεις πρέπει να συμμορφώνονται με τους τοπικούς κανονισμούς για την ηλεκτρολογία. (Συμβουλευθείτε τον αντιπρόσωπό σας ή έναν ειδικευμένο ηλεκτρολόγο για λεπτομέρειες.)

Κάθε μονάδα πρέπει να είναι γειωμένη με ένα καλώδιο γείωσης ή μέσω των σωληνώσεων ύδρευσης.

Οικαλωδιώσεις πρέπει να γίνουν από έναν ειδικευμένο ηλεκτρολόγο.

Προετοιμασία λειτουργίας

Ενεργοποιήστε την κεντρική ηλεκτρική παροχή 5 ώρες πριν την έναρξη της λειτουργίας.

(Για προθέρμανση)

Αφήστε την κεντρική ηλεκτρική παροχή στην ενεργή θέση (ΟΝ) για συνεχόμενη χρήση.

ΠΑΡΑΤΗΡΗΣΗ

Όταν δεν χρησιμοποιείτε τη συσκευή για μεγάλο χρονικό διάστημα, αποσυνδέστε το βύσμα ηλεκτρικής παροχής από την πρίζα, κατεβάστε την ασφάλεια ή απενεργοποιήστε το διακόπτη ισχύος, ώστε να απομονώσετε το κλιματιστικό από την κεντρική παροχή.

Συνθήκες λειτουργίας

Χρησιμοποιήστε αυτό το κλιματιστικό στα ακόλουθα εύρη θερμοκρασίας:

Εξωτερικήμονάδα	Εύρος εσωτερικήςθερμοκρασίας	Εύρος εξωτερικήςθερμοκρασίας
μικρή (τύπος LE1)
Ψύξη 14°C	~25°C (*ΘΥΒ)	10°C 46°C (*ΘΞΒ)
Θέρμανση 16°C	~30°C (*ΘΞΒ)	20°C 48°C (*ΘΥΒ)
2ΔΡΟΜΗ (τύπος ME1)
Ψύξη 14°C	~25°C (*ΘΥΒ)	10°C 46°C (*ΘΞΒ)
Θέρμανση 16°C	~30°C (*ΘΞΒ)	25°C 45°C (*ΘΥΒ)
3ΔΡΟΜΗ (τύπος MF2)
Ψύξη 14°C	~25°C (*ΘΥΒ)	10°C 46°C (*ΘΞΒ)
Θέρμανση 15°C	~30°C (*ΘΞΒ)	20°C 48°C (*ΘΥΒ)
Ψύξη καιθέρμανση	— -10°C	~24°C (*ΘΞΒ)

*ΘΞΒ: Θερμοκρασία ξηρού βολβού

*ΘΥΒ: Θερμοκρασία υγρού βολβού

Πληροφορίες για τους χρήστες σχετικά με τη συλλογή και απόρριψη παλιού εξοπλισμού και χρησιμοποιημένων μπαταριών

Ααυτά τα σύμβολα στα προϊόντα, τις συσκευασίες ή/και τα συνοδευτικά έγγραφα σημαίνουν ότι τα ηλεκτρικά και ηλεκτρονικά προϊόντα και οι μπαταρίες δεν πρέπει να αναμιγνύονται με γενικά οικιακά απόβλητα.

Για το σωστό χειρισμό, ανάκτηση και ανακύκλωση παλιών προϊόντων και χρησιμοποιημένων μπαταριών, προσκομίστε τα στα κατάλληλα σημεία συλλογής, σύμφωνα με την εθνική νομοθεσία και τις Οδηγίες 2002/96/ΕΚ και 2006/66/ΕΚ. Με τη σωστή διάθεση αυτών των προϊόντων και μπαταριών, θα βοηθήσετε στην εξοικονόμηση πολύτιμων πόρων και στην αποφυγή τυχόν δυνητικών αρνητικών επιπτώσεων για την ανθρώπινη υγεία και το περιβάλλον που θα προέκυπταν από τον ακατάλληλο χειρισμό των αποβλήτων.

Για περισσότερες πληροφορίες σχετικά με τη συλλογή και την ανακύκλωση παλιών προϊόντων και μπαταριών, επικοινωνήστε με το δήμο σας, την υπηρεσία διάθεσης αποβλήτων ή το κατάστημα από όπου αγοράσατε τα είδη.

Ενδεχομένως να υπάρχουν κυρώσεις για τη λανθασμένη διάθεση αυτών των αποβλήτων, σύμφωνα με την εθνική νομοθεσία.

Για επιχειρηματικούς χρήστες στην Ευρωπαϊκή Ένωση

Εάν θέλετε να απορρίψετε ηλεκτρικό ή ηλεκτρονικό εξοπλισμό, επικοινωνήστε με τον αντιπρόσωπο ή προμηθευτή σας για περαιτέρω πληροφορίες.

[Πληροφορίες για τη διάθεση σε άλλες χώρες εκτός της Ευρωπαϊκής Ένωσης]

Τα σύμβολα αυτά ισχύουν μόνο στην Ευρωπαϊκή Ένωση. Εάν θέλετε να απορρίψετε αυτά τα είδη, επικοινωνήστε με τις τοπικές αρχές ή τον αντιπρόσωπό σας και ρωτήστε σχετικά με τη σωστή μέθοδο διάθεσης.

Ανακοίνωση για το σύμβολο μπαταρίας (παρακάτω δύο παραδείγματα συμβόλου):

Αυτό το σύμβολο μπορεί να χρησιμοποιείται σε συνδυασμό με ένα χημικό σύμβολο. Σε αυτή την περίπτωση συμμορφώνεται με την απαίτηση που καθορίστηκε από την Οδηγία για το εμπλεκόμενο χημικό.

Ονόματα μερών

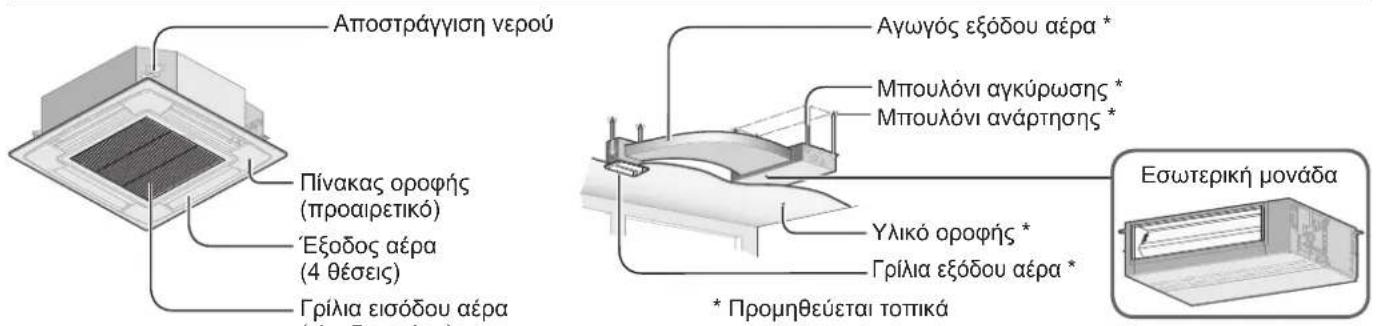

ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ

Τύπος F2 (Αγωγος χαμηλης σιλουετας)

Τύπος U1 (Κασετασ 4-δρομο)

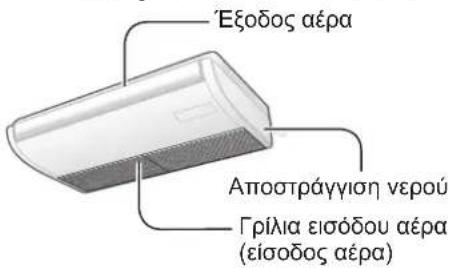

Τύπος Τ2(Οροφης)

Προαιρετικό

Ασύρματο τηλεχειριστήριο

Αρ. μοντέλου CZ-RWSU2 (Τύπος U1) CZ-RWST3 (Τύπος T2) CZ-RWSC3 (Για όλες τις εσωτερικές μονάδες)

Τηλεχειριστήριο χρονοδιακόπτη

Αρ. μοντέλου CZ-RTC2
Για όλες τις εσωτερικές μονάδες

Ενσύρματο τηλεχειριστήριο υψηλών προδιαγραφών

Αρ. μοντέλου CZ-RTC3
Για όλες τις εσωτερικές μονάδες
Διαβάστε τις οδηγίες χρήσης που συνοδεύουν το τηλεχειριστήριο.

Μηχανισμός λειτουργίας

■ Απόδοση θέρμανσης

Επειδή αυτό το κλιματιστικό χρησιμοποιεί τον εξωτερικό αέρα για τη θέρμανση, η απόδοση της θέρμανσής του μειώνεται με τη μείωση της εξωτερικής θερμοκρασίας. (Λόγω του συστήματος αντλίας θέρμανσης)

→ Σε αυτή την περίπτωση, χρησιμοποιήστε μια άλλη συσκευή θέρμανσης.

■ Απόψυξη

Αυμή η συσκευή μπορεί να ξεκινήσει τη λειτουργία απόψυξης για να λιώσει τον πάγο που σχηματίστηκε στην εξωτερική μονάδα.

① Ξεκινάει η απόψυξη: Ο ανεμιστήρας της εσωτερικής μονάδας σταματάει (ἡ η ταχύτητα γίνεται εξαιρετικά αργή).

→ Εμφανίζεται η ένδειξη «◎» (STANDBY).

②Η λειτουργία θέρμανσης συνεχίζεται μετά από αρκετά λεπτά: Ο ανεμιστήρας της εσωτερικής μονάδας παραμένει σταματημένος (ή λειτουργεί με πολύ αργή ταχύτητα) έως ότου θερμανθεί επαρκώς το πηνίο του εσωτερικού εναλλάκτη θερμότητας.

→ Εμφανίζεται η ένδειξη «©» (STANDBY).

③Η απόψυξη ολοκληρώθηκε: Ο ανεμιστήρας της εσωτερικής μονάδας ξεκινάει τη λειτουργία. → Σβήνει η ένδειξη « Ⓞ » (STANDBY).

■ Λειτουργία «ΑΦΥΓΡΑΝΣΗΣ»

Όπαν η θερμοκρασία δωματίου φτάσει στο επίπεδο στο οποίο έχει ρυθμιστεί, η εξωτερική μονάδα επαναλαμβάνει αυτόματα τον κύκλο ενεργοποίησης και απενεργοποίησης. Όπαν απενεργοποίηθεί η εξωτερική μονάδα, θα σταματήσει και ο ανεμιστήρας της εσωτερικής μονάδας. (Για να αποφευχθεί η εκ νέου αύξηση της υγρασίας στο δωμάτιο) Όπαν η θερμοκρασία δωματίου είναι πιο πιθανό να φτάσει το επίπεδο που είχε ρυθμιστεί, η ταχύτητα ανεμιστήρα ρυθμίζεται αυτόματα στο «breeze» (ελαφρύ αεράκι). Η φειτουργία «ΑΦΥΓΡΑΝΣΗΣ» δεν είναι δυνατή αν η εξωτερική θερμοκρασία είναι 15 °C ή χαμηλότερη.

■ Σε περίπτωση διακοπής ρεύματος ενώ λειτουργεί η μονάδα

Οταν η μονάδα συνεχίζει αυτόματα τη λειτουργία μετά από μια προσωρινή διακοπή ρεύματος, χρησιμοποιεί τις ίδιες ρυθμίσεις που είχε πριν τη διακοπή ρεύματος.

Ρύθμιση της κατεύθυνσης ροής αέρα

Αυτή η ενότητα περιγράφεται στο εγχειρίδιο οδηγιών που παρέχεται με το τηλεχειριστήριο με χρονοδιακόπτη (CZ-RTC2).

Όσον αφορά το ενσύρματο χειριστήριο υψηλών προδιαγραφών (CZ-RTC3), ανατρέξτε στις οδηγίες λειτουργίας που παρέχονται με το μοντέλο CZ-RTC3.

Ρύθμιση της κατεύθυνσης ροής αέρα προς τα επάνω και προς τα κάτω

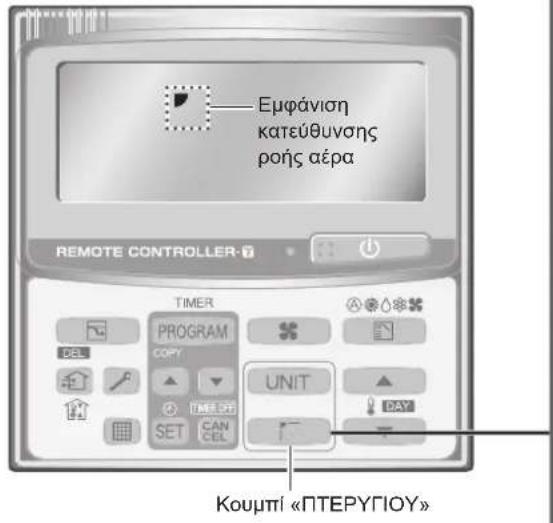

■Χρήση του τηλεχειριστηρίου χρονοδιακόπτη

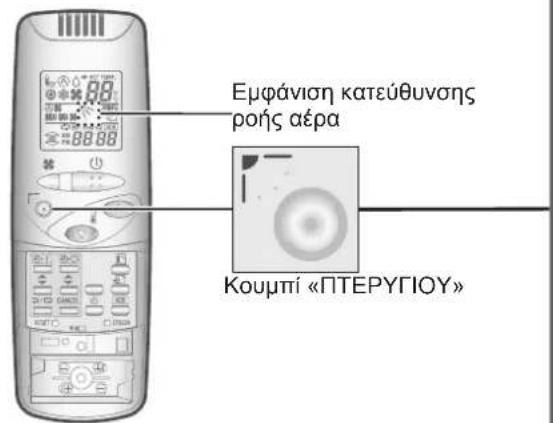

■Χρήση του ασύρματου τηλεχειριστηρίου

κατεύθυνση ροής αέρα.

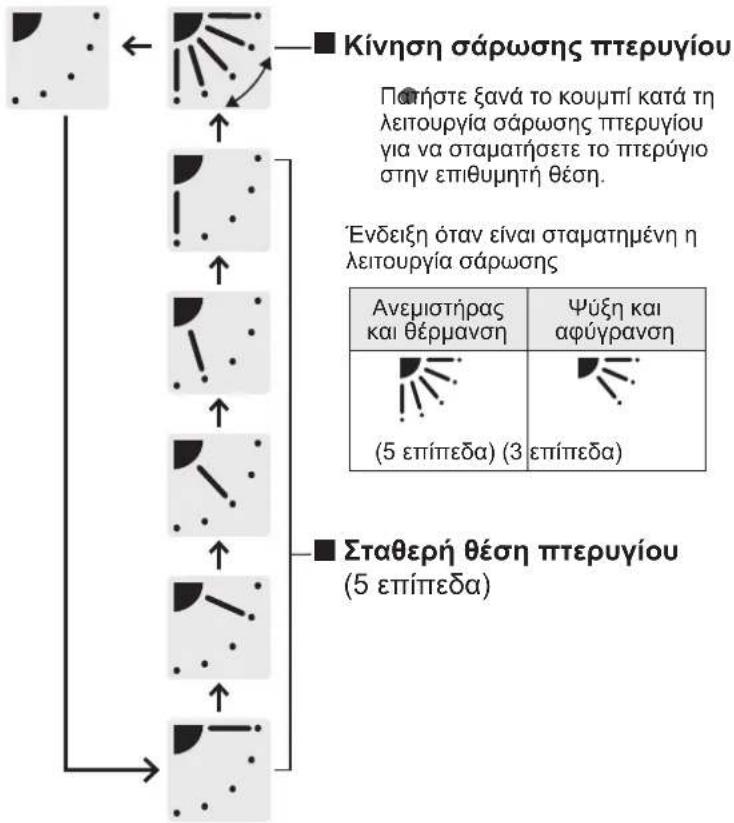


Συνιστώμενη κάθετη κατεύθυνση ροής αέρα

Ρυθμίστε το πτερύγιο στην κάτω θέση για τη λειτουργία θέρμανσης. (Με τη ρύθμιση στην άνω θέση, ο θερμός αέρας δεν μπορεί να φτάσει στο δάπεδο.)

Ρυθμίστε το πτερύγιο στην άνω θέση για τη λειτουργία ψύξης. (Με τη ρύθμίση στην κάτω θέση, τα συμπυκνώματα μπορεί να στάξουν στο δάπεδο.)

HEAT COOL / DRY FAN
Συνιστάται	Συνιστάται	: ό σεαυτή τη θέση

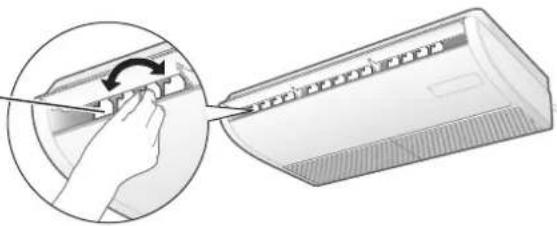

■ Ρύθμιση της οριζόντιας κατεύθυνσης ροής αέρα (Χειροκίνητα)

Μετακινήστε με το χέρι τα οριζόντια πτερύγια ροής αέρας για να τα ρυθμίσετε.

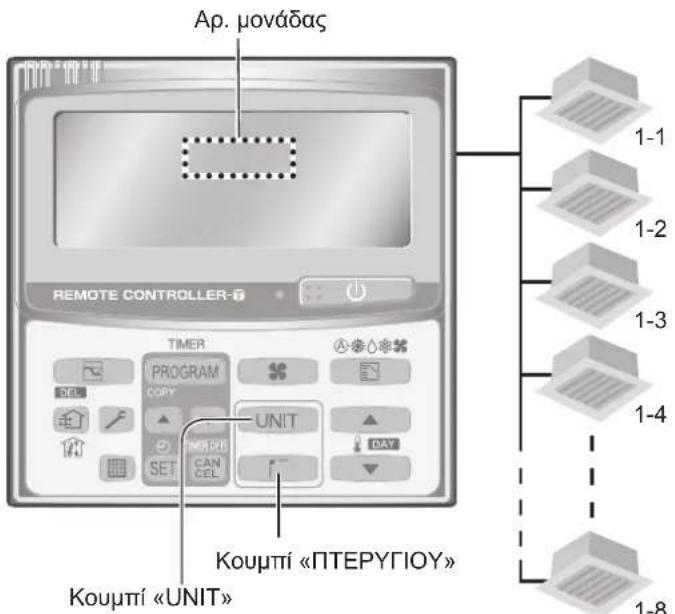

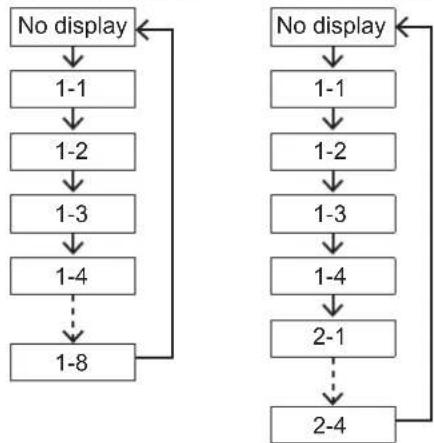

Ρύθμιση της κατεύθυνσης ροής αέρα για πολλές εσωτερικές μονάδες (Τηλεχειριστήριο χρονοδιακόπτη μόνο)

Κατά τη λειτουργία πολλών εσωτερικών μονάδων με τη χρήση 1 τηλεχειριστηρίου, η κατεύθυνση ροής αέρα μπορεί να ρυθμιστεί για κάθε εσωτερική μονάδα ξεχωριστά ή για όλες τις μονάδες ταυτόχρονα.

Μπορούν να συνδεθούν 8 εσωτερικές μονάδες το μέγιστο.

■ Όταν ρυθμίζετε την κατεύθυνση ροής αέρα για κάθε εσωτερική μονάδα ξεχωριστά

1 Πατήστε για να επτλέξετε τον Αρ. μονάδας για ρύθμιση.

π.χ.) 1 εξωτερική μονάδα και π.χ.) 2 εξωτερικές μονάδες και 8 εσωτερικές μονάδες 4 εσωτερικές μονάδες

2 Πατήστε για να επιλέξετε την επιθυμητή κατεύθυνση ροής αέρα.

■ Όταν ρυθμίζετε την κατεύθυνση ροής αέρα για όλες τις εσωτερικές μονάδες ταυτόχρονα

1 Πατήστε για να επικέξετε No display

2 Πατήστε για να επιλέξετε την επιθυμητή κατεύθυνοη ροής αέρα.

Προσοχή:

Μη μετακινείτε με το χέρι το πτερύγιο (πτερύγιο κάθετης ροής αέρα) που ελέγχεται με το τηλεχειριστήριο.

Παρατηρηση

Όταν είναι απενεργοποιημένο το κλιματιστικό, το πτερύγιο μετακινείται αυτόματα προς την κατεύθυνση κλεισίματος. Το πτερύγιο (πτερύγιο κάθετης ροής αέρα) μετακινείται στην άνω θέση κατά τη λειτουργία αναμονής για τη θέρμανση. Ξεκινάει η λειτουργία σάρωσης μετά την ολοκλήρωση της λειτουργίας αναμονής, όμως η ένδειξη «Swing» υποδεικνύεται στο τηλεχειριστήριο ακόμη και κατά τη διάρκεια της λειτουργίας αναμονής.

Συμβουλές για εξοικονόμηση ενέργειας

■ Τι να αποφύγετε

Μηφράζετε την εισροή και εκροή της μονάδας. (Εάν οποιαδήποτε από αυτές είναι φραγμένη, η μονάδα δεν θα λειτουργεί καλά και μπορεί να υποστεί δυσλειτουργία).

Καφά τη λειτουργία ψύξης, χρησιμοποιείτε σκιάδα, περσίδες ή κουρτίνες για μην εισέρχεται άμεσο ηλιακό φως στο δωμάτιο.

■ Ti va kávete

Ναδιατηρείτε πάντα το φίλτρο αέρα καθαρό. (Ένα φραγμένο φίλτρο αέρα θα μειώσει την απόδοση της μονάδας.) → «Συντήρηση» (Σελ. 64) Γιάνα μην διαφεύγει ο κλιματισμένος αέρας, να έχετε τα παράθυρα, πόρτες και οποιαδήποτε άλλα ανοίγματα κλειστά.

Συντήρηση

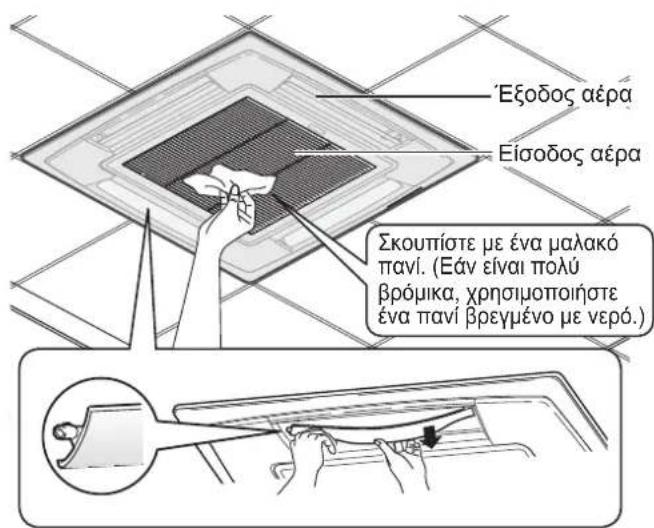

Εσωτερική μονάδα (π.χ. τύπος U1)

Πλύνετε το πτερύγιο για την έξοδο αέρα με νερό. (τύπος U1 μόνο)

• Βεβαιωθείτε να διακόπτετε τη λειτουργία εκ των προτέρων.
- Αφού το πλύνετε με νερό, αφήστε το να στεγνώσει και κατόπιν συνδέστε το ξανά με το βέλος να δείχνει προς τα έξω.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Γισλόγους ασφαλείας, πριν από το καθάρισμα, πρέπει να αβήνετε το κλιματιστικό και να βγάζετε το ηλεκτρικό καλώδιο από την πρίζα. (Διαφορετικά, μπορεί να προκληθεί ηλεκτροπληξία ή τραυματισμός επειδή ο ανεμιστήρας περιστρέφεται με μεγάλη ταχύτητα.)

Μη ρίχνετε νερό στην εσωτερική μονάδα. (Αυτό μπορεί να προκαλέσει βλάβη στα εσωτερικά μέρη και κίνδυνο ηλεκτροπληξίας.)

⚠️ ΠΡΟΣΟΧΗ

Μη χρησιμοποιείτε ποτέ διαλύτες ή ισχυρές χημικές ουσίες. Επίσης, μη σκουπίζετε τα πλαστικά μέρη χρησιμοποιώντας πολύ ζεστό νερό. (Αυτό μπορεί να προκαλέσει παραμόρφωση και αλλαγή στο χρώμα.)

Μερικές άκρες μεταλλικών τμημάτων καθώς και τα πτερύγια είναι πολύ αιχμηρά. Να είστε προσεκτικοί όταν καθαρίζετε αυτά τα μέρη. (Μπορεί να προκληθεί τραυματισμός.)

Χρησιμοποιήστε ένα σταθερό σκαμπό ή σκάλα όταν καθαρίζετε μια εσωτερική μονάδα που είναι εγκατεστημένη σε υψηλή θέση.

Το εσωτερικό πηνίο και άλλα τμήματα της εξωτερικής μονάδας πρέπει να καθαρίζονται τακτικά.

- Συμβουλευθείτε τον αντιπρόσωπό σας ή το κέντρο εξυπηρέτησης.

Πριν ζητήσετε να γίνει συντήρηση

Σύμπτωμα Αιτία Ενέργεια
Το κλιματιστικόδεν λειτουργεί παρότι η ισχύς είναι ενεργοποιημένη.	Διακοπή ρεύματος ή μετά από διακοπή ρεύματος	Πατήστε το κουμπί λειτουργίας ON/OFF στο τηλεχειριστήριο.
	Το κουμπί λειτουργίας (ισχύς) βρίσκεται στην ανενεργή θέση.	Εάν η ασφάλεια είναι κλειστή, ενεργοποιήστε την ισχύ.Εάν έχει ενεργοποιηθεί η ασφάλεια, συμβουλευτείτε τον αντιπρόσωπό σας χωρίς να ενεργοποιήσετε τη μονάδα.
	Καμένη ασφάλεια. Επικοινωνήστε με τον αντιπρόσωπό σας.
Κακή απόδοση ψύξης ή θέρμανσης	Η είσοδος αέρα ή η έξοδος αέρα της εσωτερικής και εξωτερικής μονάδας είναι φραγμένη με σκόνη.	Αφαιρέστε τη σκόνη.
	Ο διακόπτης ταχύτητας αέρα είναι ρυθμισμένος στο «Χαμηλό».	Αλλάξτε σε «Υψηλό» ή «Ισχυρό».
	Λανθασμένες ρυθμίσεις θερμοκρασίας	Βλ. «Συμβουλές για εξοικονόμηση ενέργειας». (Σελ. 63)
	Το δωμάτιο είναι εκτεθειμένο σε άμεση ηλιοβολή σε λειτουργία ψύξης.
	Υπάρχουν ανοιχτές πόρτες ή παράθυρα.
	Το φίλτρο αέρα είναι φραγμένο. Βλ. «Συντήρηση». (Σελ. 64)
	Υπερβολικά πολλές πηγές θερμότητας στο δωμάτιο σε λειτουργία ψύξης.	Χρησιμοποιήστε τις ελάχιστες πηγές θερμότητας και για μικρό διάστημα.
	Υπάρχουν πάρα πολλά άτομα στο δωμάτιο σε λειτουργία ψύξης.	Χαμηλώστε τη ρύθμιση θερμοκρασίας ή αλλάξτε σε «Υψηλό» ή «Ισχυρό».

Εάν το κλιματιστικό δεν λειτουργεί σωστά ακόμα και αφού ελέγξετε κάθε σημείο στις ενότητες «Πριν ζητήσετε να γίνει συντήρηση» και «Αντιμετώπιση προβλημάτων»

Δικόψτε αμέσως τη λειτουργία και απενεργοποιήστε την ισχύ. Στη συνέχεια, επικοινωνήστε με τον αντιπρόσωπό σας και αναφέρετε τον αριθμό και το σύμπτωμα. Επίσης πρέπει να αναφέρετε εάν το σύμβολο επιθεώρησης ⚠️ και τα γράμματα Ε, Ρ, Ρ μαζί με αριθμούς εμφανίζονται στην οθόνη LCD του τηλεχειριστηρίου.
Μην επισκευάζετε ποτέ μόνοι σας το κλιματιστικό επειδή αυτό είναι πολύ επικίνδυνο για εσάς.

Αντιμετώπιση προβλημάτων

'Ελεγχος πριν ζητήσετε συμβουλές ή συντήρηση.

Σύμπτωμα Αιτία / Ενέργεια
Θόρυβος	Ακούγεται ένα ήχος που μοιάζει με ροή νερού κατά τη διάρκεια της λειτουργίας ή μετά από τη λειτουργία.	• Ήχος του ψυκτικού υγρού που ρέει στο εσωτερικό της μονάδας• Ήχος νερού αποστράγγισης στο σωλήνα αποστράγγισης
	Ακούγεται ένας θόρυβος τριξίματος κατά τη διάρκεια της λειτουργίας ή όταν διακοπεί η λειτουργία.	Ηχος εξαιτίας αλλαγών στη θερμοκρασία των εξαρτημάτων
Ο αέρας εκροής μυρίζει κατά τη διάρκεια της λειτουργίας.		• Εξέρχονται σσμές εσωτερικού χώρου, σσμή τσιγάρου και σσμές αποσμητικού χώρου που έχουν συσσωρευτεί στο κλιματιστικό και ο αέρας του.• Η μονάδα στο εσωτερικό είναι βρόμικη.(Επικοινωνήστε με τον αντιπρόσωπό σας.)
Η δροσοσταλίδα συσσωρεύεται κοντά στην έξοδο αέρα κατά τη διάρκεια της λειτουργίας ψύξης.		• Η εσωτερική υγρασία ψύχεται από ψυχρό αέρα και συσσωρεύεται ως δροσοσταλίδες.
Προκύπτει ομίχλη κατά τη λειτουργία ψύξης.		• Εάν το κλιματιστικό έχει εγκατασταθεί σε μέρη, όπως εστιατόρια, που μπορεί να υπάρχουν μεγάλες ποσότητες αιωρούμενων σωματιδίων ελαίων, ο καθαρισμός είναι απαραϊτητος επειδή η μονάδα είναι βρόμικη στο εσωτερικό (εναλλάκτης θερμότητας).(Επικοινωνήστε με τον αντιπρόσωπό σας.)
Προκύπτει ομίχλη κατά τη λειτουργία θέρμανσης.		• Η λειτουργία απόψυξης βρίσκεται σε εξέλιξη.
Ο ανεμιστήρας περιστρέφεται για λίγο παρότι διακόπτεται η λειτουργία.		• Η περιστροφή του ανεμιστήρα κάνει τη λειτουργία ομαλή.• Ο ανεμιστήρας μπορεί να περιστρέφεται για να ξηράνει τον εναλλάκτη θερμότητας ανάλογα με τη ρύθμιση.
Κατεύθυνση ροής αέρα	Αλλάζει η κατεύθυνση ροής αέρα κατά τη λειτουργία.Η κατεύθυνση ροής αέρα δεν μπορεί να ρυθμιστεί.Η κατεύθυνση ροής αέρα δεν μπορεί να αλλαχθεί.	• Όταν η θερμοκρασία εκροής αέρα είναι χαμηλή κατά τη διάρκεια της λειτουργίας θέρμανσης ή κατά τη διάρκεια της λειτουργίας απόψυξης, πραγματοποιείται αυτόματα οριζόντια ροή αέρα.• Η θέση του πτερυγίου μπορεί να ρυθμιστεί ξεχωριστά. (τύπος U1)
	Το πτερύγιο μετακινείται αρκετές φορές μετά την αλλαγή της κατεύθυνσης.	• Το πτερύγιο μετακινείται στη στάνταρ θέση μία φορά, και μετά γυρίζει στην καθορισμένη κατεύθυνση ροής αέρα.
Εξέρχεται σκόνη.		• Η συσσωρευμένη σκόνη μέσα στην εσωτερική μονάδα εκκενώνεται.
Στην αρχική λειτουργία υψηλής ταχύτητας, ο ανεμιστήρας μερικές φορές περιστρέφεται γρηγορότερα από τη ρυθμισμένη ταχύτητα. (3 έως 30 λεπτά)		• Αυτό γίνεται για τον έλεγχο της λειτουργίας προκειμένου να επιβεβαιωθεί ότι η περιστροφή του μοτέρ ανεμιστήρα βρίσκεται εντός εμβέλειας χρήσης.
Καμία λειτουργία(Όταν ενεργοποιείται η ισχύς αμέσως / Όταν γίνεται διακοπή και αμέσως επαναφορά της λειτουργίας)		• Η λειτουργία δεν ενεργοποιείται για περίπου τα πρώτα 3 λεπτά επειδή είναι ενεργοποιημένο το κύκλωμα προστασίας συμπιεστή.
Προκύπτει θόρυβος κατά τη λειτουργία θέρμανσης.		• Η λειτουργία απόψυξης βρίσκεται σε εξέλιξη.
Εξέρχεται ατμός κατά τη λειτουργία θέρμανσης.		• Αυτό γίνεται για να είναι ομαλή η λειτουργία.
Ο ανεμιστήρας συνεχίζει να περιστρέφεται ακόμη και μετά τη διακοπή της λειτουργίας με τη χρήση του τηλεχειριστηρίου.

ΕΛΛΗΝΙΚΑ
