S160MF2E5A - Klimaanlage PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Innengerät für gewerbliche Klimatisierung (Inneneinheit)
Marke	Panasonic
Modell	S160MF2E5A
Kältemittel	R410A (GWP = 1975)
Temperaturbereich (Kühlen)	Innen: 14°C ~ 25°C (TBH); Außen: 10°C ~ 46°C (TBS)
Temperaturbereich (Heizen)	Innen: 16°C ~ 30°C (TBS); Außen: -20°C ~ 18°C (TBH)
Betriebsarten	Kühlen, Heizen, Trocknen (DRY), Lüften
Anzahl anschließbarer Innengeräte	Bis zu 8 Geräte
Kompatible Fernbedienungen	Kabellos (CZ-RWSU2, CZ-RWST3, CZ-RWSC3), Timer (CZ-RTC2), Kabelgebunden High-End (CZ-RTC3)
Luftstromrichtung	Vertikal (motorisiert) und horizontal (manuell)
Automatische Abtauung	Ja, mit vorübergehendem Stopp des Innengebläses
Kompressorschutz	Verzögerter Neustart nach 3 Minuten
Stromversorgung	Einphasig, 220-240 V ~ 50 Hz (geschätzt)
Abmessungen Innengerät (ca.)	300 mm (H) x 800 mm (B) x 800 mm (T)
Gewicht Innengerät (ca.)	35 kg
Reinigung und Wartung	Regelmäßige Reinigung des Luftfilters; kein Wasser auf das Innengerät; für innen einen Fachmann hinzuziehen
Sicherheit	Automatische Abschaltung bei Störung; Überstromschutz; Erdung erforderlich
Reparierbarkeit	Nicht selbst reparieren; wenden Sie sich an einen autorisierten Händler oder Kundendienst

Häufig gestellte Fragen - S160MF2E5A PANASONIC

Was tun, wenn die Klimaanlage nicht angeht?

Überprüfen Sie, ob das Gerät eingeschaltet ist und der Schutzschalter nicht ausgelöst hat. Stellen Sie sicher, dass die Fernbedienung im EIN/AUS-Modus ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Warum höre ich ein fließendes Wassergeräusch?

Dieses Geräusch ist normal und wird durch den Kältemittelfluss oder Kondenswasser im Ablaufrohr verursacht.

Heizt die Klimaanlage bei Kälte schlecht?

Die Heizleistung nimmt bei sehr niedrigen Außentemperaturen ab. Verwenden Sie bei Bedarf eine Zusatzheizung.

Was bedeutet die Anzeige « STANDBY » (⚙)?

Das Gerät befindet sich im Abtaumodus oder in Bereitschaft. Das Innengebläse stoppt vorübergehend. Die Heizung nimmt nach einigen Minuten automatisch wieder auf.

Wie stelle ich die Luftstromrichtung ein?

Verwenden Sie die Fernbedienung für die vertikale Bewegung (Schwenken oder feste Position). Für den horizontalen Luftstrom bewegen Sie die Lamellen manuell.

Muss der Luftfilter regelmäßig gereinigt werden?

Ja, ein verschmutzter Filter verringert die Leistung. Reinigen Sie ihn mit einem Staubsauger oder mit warmem Wasser und trocknen Sie ihn, bevor Sie ihn wieder einsetzen.

Kann ich ein Verlängerungskabel verwenden?

Nein, die Verwendung von Verlängerungskabeln oder nicht spezifizierten Kabeln birgt Überhitzungs- und Brandgefahr. Verwenden Sie eine eigene Steckdose.

Was tun bei Wasserleck aus dem Innengerät?

Schalten Sie das Gerät sofort aus und trennen Sie die Stromversorgung. Kontaktieren Sie Ihren Händler für eine Reparatur.

Die Klimaanlage gibt einen unangenehmen Geruch ab, warum?

Dies kann durch Staub- oder Schimmelablagerungen im Inneren verursacht werden. Reinigen Sie den Filter und, wenn der Geruch anhält, beauftragen Sie einen Fachmann mit einer gründlichen Reinigung.

Kann ich die Klimaanlage selbst installieren?

Nein, die Installation muss von einem qualifizierten Techniker gemäß den mitgelieferten Anweisungen durchgeführt werden. Eine falsche Installation kann Sicherheitsrisiken verursachen.

BEDIENUNGSANLEITUNG S160MF2E5A PANASONIC

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf.

ITALIANO

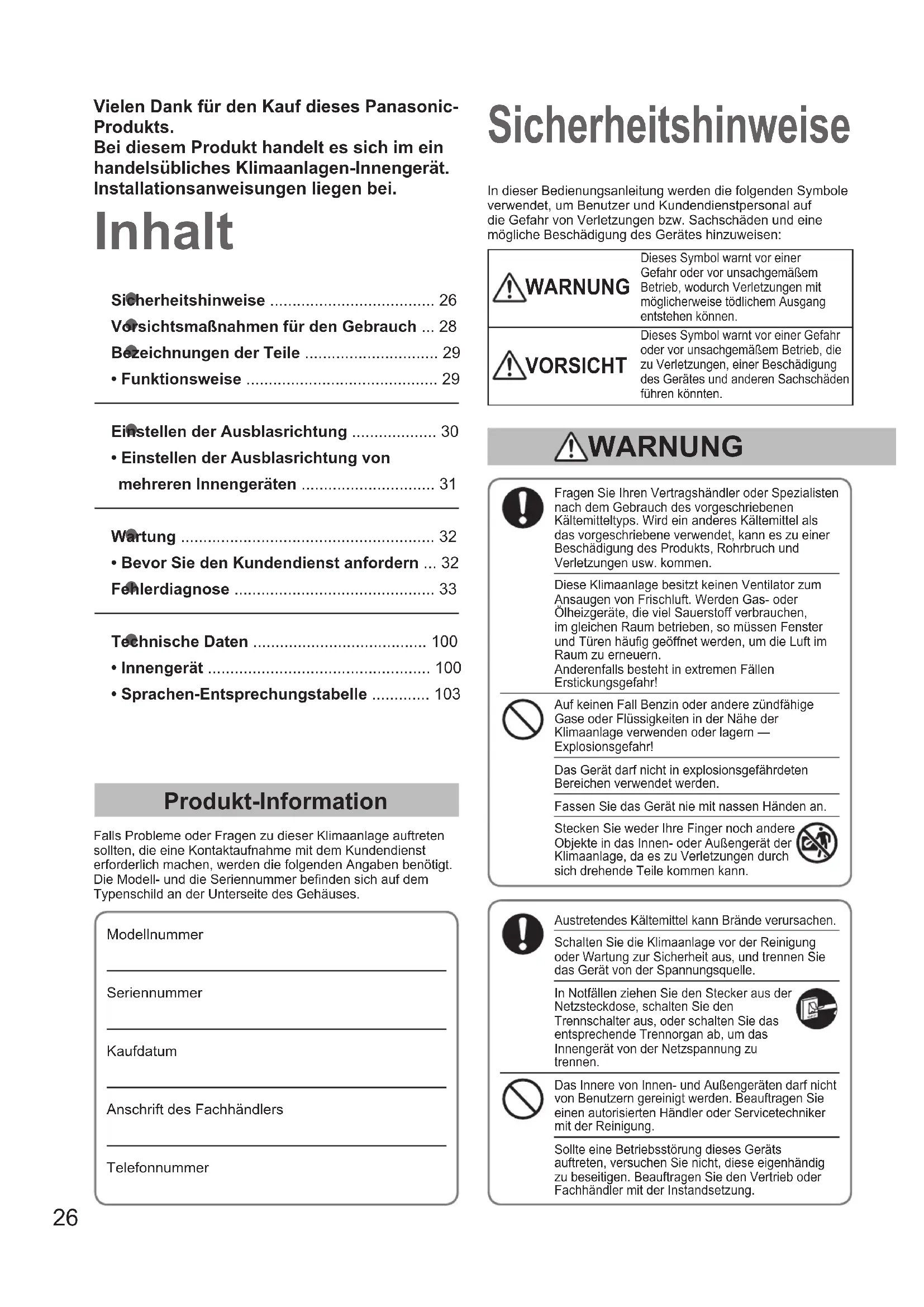

34\~41

Vielen Dank für den Kauf dieses Panasonic-Produkts.

Bei diesem Produkt handelt es sich im ein handelsübliches Klimaanlagen-Innengerät. Installationsanweisungen liegen bei.

Inhalt

Sicherheitshinweise 26

Vorsichtsmaßnahmen für den Gebrauch ... 28

Bezeichnungen der Teile 29

- Funktionsweise 29

Einstellen der Ausblasrichtung 30

- Einstellen der Ausblasrichtung von mehreren Innengeräten 31

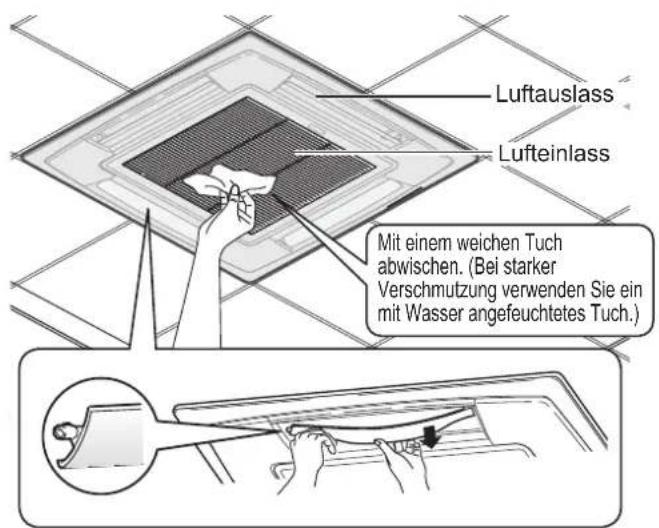

Wartung 32

- Bevor Sie den Kundendienst anfordern ... 32

Fehlerdiagnose 33

Technische Daten 100

- Innengerät 100

- Sprachen-Entsprechungstabelle .... 103

Produkt-Information

Falls Probleme oder Fragen zu dieser Klimaanlage auftreten sollten, die eine Kontaktaufnahme mit dem Kundendienst erforderlich machen, werden die folgenden Angaben benötigt. Die Modell- und die Seriennummer befinden sich auf dem Typenschild an der Unterseite des Gehäuses.

Modellnummer

Seriennummer

Kaufdatum

Anschrift des Fachhändlers

Telefonnummer

Sicherheitshinweise

In dieser Bedienungsanleitung werden die folgenden Symbole verwendet, um Benutzer und Kundendienstpersonal auf die Gefahr von Verletzungen bzw. Sachschäden und eine mögliche Beschädigung des Gerätes hinzuweisen:

WARNUNG

Dieses Symbol warnt vor einer Gefahr oder vor unsachgemäßem Betrieb, wodurch Verletzungen mit möglicherweise tödlichem Ausgang entstehen können.

VORSICHT

Dieses Symbol warnt vor einer Gefahr oder vor unsachgemäßem Betrieb, die zu Verletzungen, einer Beschädigung des Gerätes und anderen Sachschäden führen könnten.

WARNUNG

Fragen Sie Ihren Vertragshändler oder Spezialisten nach dem Gebrauch des vorgeschriebenen Kältemitteltyps. Wird ein anderes Kältemittel als das vorgeschriebene verwendet, kann es zu einer Beschädigung des Produkts, Rohrbruch und Verletzungen usw. kommen.

Diese Klimaanlage besitzt keinen Ventilator zum Ansaugen von Frischluft. Werden Gas- oder Ölheizgeräte, die viel Sauerstoff verbrauchen, im gleichen Raum betrieben, so müssen Fenster und Türen häufig geöffnet werden, um die Luft im Raum zu erneuern. Anderenfalls besteht in extremen Fällen Erstickungsgefahr!

Auf keinen Fall Benzin oder andere zündfähige Gase oder Flüssigkeiten in der Nähe der Klimaanlage verwenden oder lagern — Explosionsgefahr!

Das Gerät darf nicht in explosionsgefährdeten Bereichen verwendet werden.

Fassen Sie das Gerät nie mit nassen Händen an.

Stecken Sie weder Ihre Finger noch andere Objekte in das Innen- oder Außengerät der Klimaanlage, da es zu Verletzungen durch sich drehende Teile kommen kann.

Austretendes Kältemittel kann Brände verursachen.

Schalten Sie die Klimaanlage vor der Reinigung oder Wartung zur Sicherheit aus, und trennen Sie das Gerät von der Spannungsquelle.

In Notfällen ziehen Sie den Stecker aus der Netzsteckdose, schalten Sie den Trennschalter aus, oder schalten Sie das entsprechende Trennorgan ab, um das Innengerät von der Netzspannung zu trennen.

Das Innere von Innen- und Außengeräten darf nicht von Benutzern gereinigt werden. Beauftragen Sie einen autorisierten Händler oder Servicetechniker mit der Reinigung.

Sollte eine Betriebsstörung dieses Geräts auftreten, versuchen Sie nicht, diese eigenhändig zu beseitigen. Beauftragen Sie den Vertrieb oder Fachhändler mit der Instandsetzung.

Untersagte Handlungen zu

ende Punkte

• Vor Inbetriebnahme dieser Klimaanlage sollten Sie diese Bedienungsanleitung aufmerksam durchlesen. Falls Sie danach immer noch irgendwelche Schwierigkeiten oder Fragen haben sollten, wenden Sie sich bitte an Ihren Fachhändler.
• Diese Klimaanlage ist so konstruiert, dass sie für ein angenehmes Raumklima sorgt. Verwenden Sie sie nur für den beabsichtigten Zweck gemäß der Beschreibung in dieser Bedienungsanleitung.

Für den Anschluss jedes Geräts muss eine Steckdose vorhanden sein; innerhalb des ausschließlich für das Gerät verwendeten Stromversorgungskreises muss ein Unterbrecher, ein Schutzschalter und ein Leckrennschalter für Überstrom vorhanden sein.

Jedes Gerät muss zur Stromversorgung an einen eigenen Netzanschluss angeschlossen werden. Außerdem muss ein Trennschalter mit Trennabstand an allen Kontakten nach den vor Ort geltenden Verdrahtungsvorschriften in die Festverdrahtung eingebaut werden.

Zum Schutz vor Gefahren durch Mängel in der Isolierung muss das Gerät geerdet werden.

Verwenden Sie keine veränderten Kabel, keine Mehrfachstecker, Verlängerungskabel oder Kabel ohne Spezifikation, um ein Überhitzen und einen Brand zu vermeiden.

Im Fall einer Funktionsstörung oder einer Fehlfunktion ist das Produkt auszuschalten und der Netzstecker zu ziehen bzw. der Sicherungsautomat zu öffnen.

(Gefahr von Rauchbildung/Feuer/Stromschlag) Beispiele für Funktionsstörungen bzw. Fehlfunktionen:

• Der Fehlerstrom-Schutzschalter löst häufig aus.
• Das Gerät startet manchmal nicht, wenn Sie es einschalten.
• Die Stromversorgung wird manchmal unterbrochen, wenn Sie das Kabel bewegen.
• Brandgeruch oder ungewöhnliche Geräusche während des Betriebs.
• Das Gehäuse ist verformt oder ungewöhnlich heiß.
• Wasser tropft aus dem Innengerät.
• Das Netzkabel bzw. der Netzstecker wird ungewöhnlich warm.
• Die Ventilatordrehzahl wird nicht geregelt.
• Das Gerät bleibt sofort stehen, wenn es eingeschaltet wird.
• Der Ventilator bleibt nicht stehen, wenn das Gerät abgeschaltet wird.

Wenden Sie sich für Wartungs- und Reparaturarbeiten umgehend an Ihren Fachhändler.

! VORSICHT

Das Gerät kann sowohl von Experten und geschulten Anwendern, in Geschäften, in der Leichtindustrie und Landwirtschaft, als auch von Endverbrauchern eingesetzt werden.

Dieses Gerät eignet sich für Kinder ab 8 Jahre sowie Personen mit eingeschränkten körperlichen, sensorischen bzw. geistigen Fähigkeiten oder ohne ausreichende Erfahrungen, sofern sie beim Gebrauch beaufsichtigt werden oder Anweisungen für den sicheren Betrieb des Geräts erhalten haben und sich der mit dem Gebrauch in Zusammenhang stehenden Risiken bewusst sind.

Feuermelder und Luftauslass müssen mindestens 1,5 m vom Gerät entfernt sein.

Achten Sie stets darauf, den Raum nicht zu stark zu kühlen oder zu heizen, wenn Kleinkinder oder Kranke anwesend sind.

Schalten Sie die Klimaanlage nicht mit Hilfe des Netztrennschalters ein und aus. Verwenden Sie dazu grundsätzlich die Betriebstaste (ON/OFF).

Stecken Sie keine Gegenstände in den Luftauslass des Außengeräts. Dies ist gefährlich, weil der Ventilator mit hoher Drehzahl rotiert.

Berühren Sie nicht den Lufteinlass oder die scharfen Aluminium-Kühlrippen am Außengerät. Es besteht Verletzungsgefahr.

Setzen oder stellen Sie sich nicht auf das Gerät. Es besteht Sturzgefahr.

Kleben Sie keine Objekte auf das VENTILATORGEHÄUSE. Es besteht die Gefahr von Verletzungen und Geräteschäden.

HINWEIS

• Es kann vorkommen, dass der Betrieb des Kompressors bei Gewittern unterbrochen wird. Das Gerät nimmt nach einigen Minuten automatisch den Betrieb wieder auf.
• Bei der englischen Textfassung handelt es sich um das Original. Bei den Anleitungen in anderen Sprachen handelt es sich um Übersetzungen des Originals.

Wichtige Informationen zum verwendeten Kältemittel

Dieses Produkt enthält vom Kyoto-Protokoll erfasste fluorierte Treibhausgase. Diese Gase dürfen nicht in die Atmosphäre gelangen.

Kältemitteltyp: R410A

Die europäische oder örtliche Gesetzgebung erfordert möglicherweise eine regelmäßige Kontrolle auf Kältemittellecks. Wenden Sie sich für weitergehende Informationen an Ihren Fachhändler.

Vorsichtsmaßnahmen für den Gebrauch

Installation

Dieses Klimagerät muss von einem qualifizierten Montagetechniker gemäß der beigefügten Montageanleitung fachgerecht installiert werden.

Vor der Installation nachprüfen, dass die Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt.

! WARNING

Die nachstehenden Installationsorte sind zu vermeiden.

One mit Rauchentwicklung und brennbarem Gas.

Auch Orte mit extrem hohen Temperaturen wie Treibhäuser.

One, an denen hohe Wärme erzeugende Einrichtungen aufgestellt sind.

Achtung:

Das Außengerät darf nicht an einem Ort installiert werden, wo es Salzwasserspritzern oder schwefelhaltiger Luft, z.B. in der Nähe von Heilquellen, ausgesetzt ist. (Zum Schutz des Klimageräts vor starker Korrosion)

Verdrahtung

Die gesamte Verdrahtung muss in Übereinstimmung mit den örtlichen Vorschriften erfolgen. (Einzelheiten erfahren Sie von Ihrem Fachhändler oder einem qualifizierten Elektriker.)

Alle Geräte müssen entweder über eine Erdleitung oder über die Netzzuleitung fachgerecht geerdet werden.

Die Verdrahtung muss von einem qualifizierten Elektriker vorgenommen werden.

Betriebsvorbereitung

Schalten Sie die Stromversorgung 5 Stunden vor Betriebsbeginn ein.

(Zum Aufwärmen)

Lassen Sie die Stromversorgung während des andauernden Gebrauchs eingeschaltet.

ZUR BEACHTUNG

Wenn das Innengerät längere Zeit nicht verwendet wird, ziehen Sie den Stecker aus der Netzsteckdose, schalten Sie den Trennschalter aus, oder schalten Sie das entsprechende Trennorgan ab, um das Innengerät von der Netzspannung zu trennen.

Betriebsbedingungen

Verwenden Sie dieses Klimagerät nur in den nachstehenden Temperaturbereichen.

Außengerät		Raumtemperaturbereich	Außentemperaturbereich
Mini (Typ LE1)
	Kühlen 14°C	bis 25°C (*FK)	-10°C bis 46°C (*TK)
	Heizen 16°C	bis 30°C (*TK)	-20°C bis 18°C (*FK)
2WAY (Typ ME1)
	Kühlen 14°C	bis 25°C (*FK)	-10°C bis 46°C (*TK)
	Heizen 16°C	bis 30°C (*TK)	-25°C bis 15°C (*FK)
3WAY (Typ MF2)
	Kühlen 14°C	bis 25°C (*FK)	-10°C bis 46°C (*TK)
	Heizen 15°C	bis 30°C (*TK)	-20°C bis 18°C (*FK)
	Kühlen und Heizen	—	-10°C bis 24°C (*TK)

*TK: Trockenkugeltemperatur

*FK: Feuchtkugeltemperatur

Benutzerinformation zur Sammlung und Entsorgung von Altgeräten und verbrauchten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass gebrauchte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte bringen Sie alte Produkte und verbrauchte Batterien zur korrekten Behandlung für Aufarbeitung und Recycling in Übereinstimmung mit der Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu den zuständigen Sammelstellen. Durch die vorschriftsmäßige Entsorgung dieser Produkte und Batterien tragen Sie zum Schutz wertvoller Ressourcen und zur Vermeidung potenziell negativer Auswirkungen auf die menschliche Gesundheit und die Umwelt bei, die anderenfalls durch eine unsachgemäße Abfallbehandlung entstehen können.

Für weitere Informationen zu Sammlung und Recycling von alten Produkten und Batterien wenden Sie sich bitte an Ihre Gemeinde- oder Stadtverwaltung, das örtliche Entsorgungsunternehmen oder die Verkaufsstelle, bei der die Gegenstände erworben wurden. Eine nicht vorschriftsmäßige Entsorgung solcher Abfälle kann je nach Landesgesetzgebung strafbar sein.

An kommerzielle Benutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich bitte an Ihren Händler oder Lieferanten. Dort erhalten Sie weitere Informationen.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole sind nur in der Europäischen Union gültig. Wenn Sie diese Gegenstände entsorgen möchten, wenden Sie sich an die örtliche Behörde oder an Ihren Händler und fragen Sie nach der korrekten Entsorgungsmethode.

Anmerkung zum Batteriesymbol (unten mit zwei Kennbuchstaben als Beispiel):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen der für die betreffende Chemikalie erlassenen Richtlinie.

Bezeichnungen der Teile

INNENGERÄT

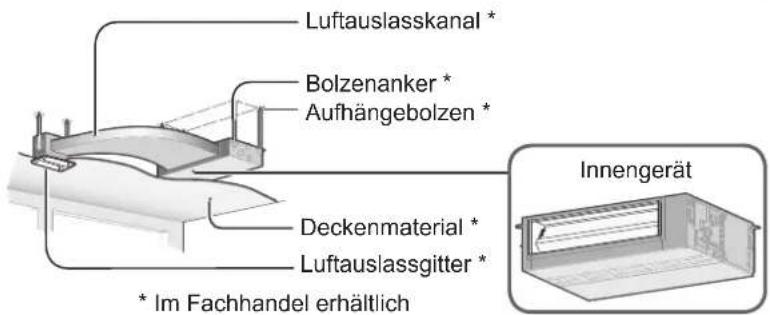

Typ F2 (Kanalgerät, fl ache Bauform)

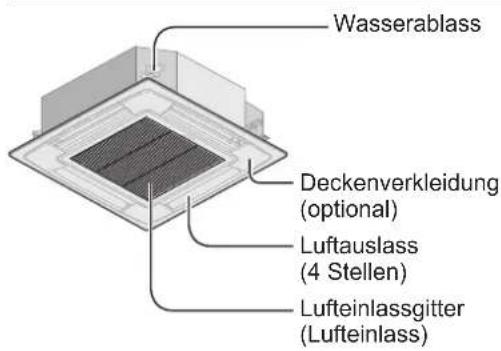

Typ U1 (4-Weg-Kassette)

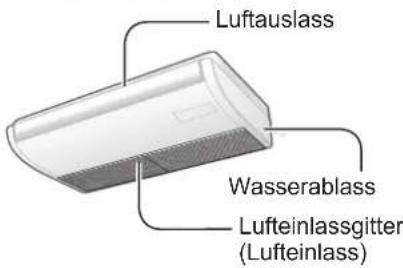

Typ T2 (Deckenmontage)

Optional

Infrarot-Fernbedienung

Modellnummer
CZ-RWSU2 (Typ U1)
CZ-RWST3 (Typ T2)
CZ-RWSC3
(Für alle Innengeräte)

Kabel-Fernbedienung mit Timer

Modellnummer CZ-RTC2
Für alle Innengeräte

Hochwertige Kabelfernbedienung

Modellnummer CZ-RTC3
Für alle Innengeräte
Lesen Sie die mit der Fernbedienung gelieferte Bedienungsanleitung.

Funktionsweise

■ Heizleistung

Dadiese Klimaanlage zum Heizen Außenluft nutzt, nimmt ihre Heizleistung bei fallender Außentemperatur ab.

(Aufgrund des Wärmepumpensystems)

→Verwenden Sie in diesem Fall ein anderes Heizgerät.

Abtauen

Diese Anlage schaltet in gewissen Fällen auf Abtaubetrieb, um eine Vereisung des Außengeräts zu beseitigen.

① Der Abtauvorgang startet: Das Gebläse des Innengeräts kommt zum Stillstand (oder läuft extrem langsam).

→, " (STANDBY) erscheint.

② Der Heizbetrieb wird einige Minuten später wiederaufgenommen: Das Gebläse des Innengeräts steht still (oder läuft extrem langsam), bis der Wärmetauscher des Innengeräts sich ausreichend erwärmt hat.

→ „©“ (STANDBY) wird gezeigt.

③Der Abtauvorgang ist beendet: Das Gebläse des Innengeräts läuft wieder an.

→ " (STANDBY) verschwindet.

■ Entfeuchtungsbetrieb

Sobald die Raumtemperatur den eingestellten Wert erreicht hat, wird das Außengerät automatisch wiederholt ein- und ausgeschaltet.

Beim Ausschalten des Außengeräts stoppt auch das Gebläse des Innengeräts.

(Damit die Luftfeuchtigkeit im Rau nicht wieder steigt.)

Wenn die Raumtemperatur sich an die gewählte Einstellung annähert, wird die Gebläsedrehzahl automatisch auf „Lufthauch“ (leichter Wind).

Der Entfeuchtungsbetrieb ist nicht möglich, wenn die Außentemperatur 15°C oder weniger beträgt.

■ Bei einem Stromausfall während des Betriebs des Geräts

Wenn das Gerät nach einem kurzen Stromausfall den Betrieb wiederaufnimmt, werden wieder dieselben Einstellungen vorgegeben, die vorlagen, als der Strom unterbrochen wurde.

Einstellen der Ausblasrichtung

Dieser Abschnitt ist in der mit der Timer-Fernbedienung (CZ-RTC2) gelieferten Bedienungsanleitung beschrieben. Bezüglich der hochwertigen Kabelfernbedienung (CZ-RTC3) siehe mit Modell CZ-RTC3 gelieferte Bedienungsanleitung.

Einstellen der Auf- und Abwärtsbewegung der Ausblasrichtung

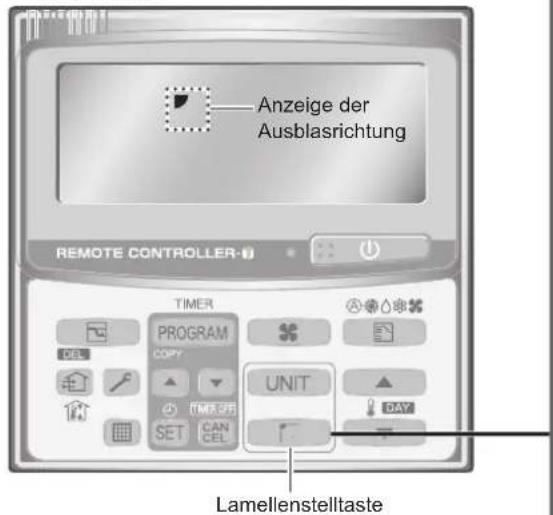

■ Verwenden der Kabel-Fernbedienung mit Timer

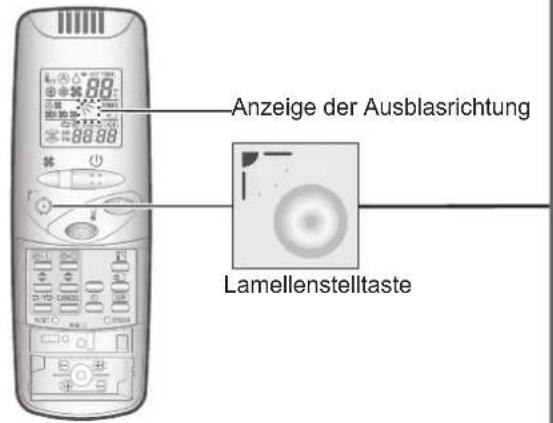

■ Verwenden der Infrarot-Fernbedienung

Ausblasrichtung zu wählen.


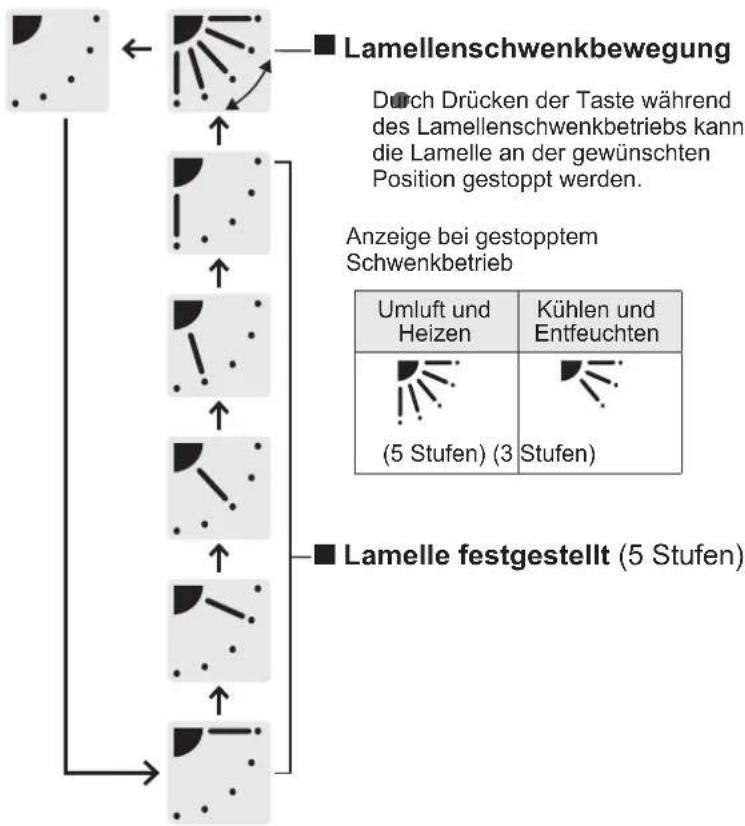

    A["Lamellenschwenkbewegung"] --> B["Anzeige bei gestopptem Schwenkbetrieb"]
    B --> C["Lamelle festgestellt (5 Stufen)"]
    C --> D["(5 Stufen) (3 Stufen)"]
    D --> E["Umluft und Heizen"]
    D --> F["Kühlen und Entfeuchten"]

Empfohlene vertikale Luftstromrichtung

Stellen Sie die Lamelle für Heizbetrieb auf die untere Position. (In der oberen Einstellung erreicht die warme Luft den Boden unter Umständen nicht.)
Stellen Sie die Lamelle für Kühlbetrieb auf die obere Position. (In der unteren Einstellung kann Kondensat auf den Boden tropfen.)

HEAT COOL / DRY FAN
Empfohlen	Empfohlen	Fest in dieser Position

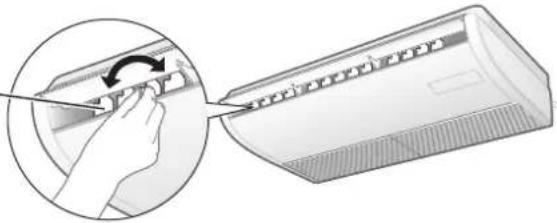

■Einstellen der horizontalen Luftstromrichtung (manuell)

Verstellen Sie die Lamellen für die horizontale Luftstromrichtung mit der Hand.

Einstellen der Ausblasrichtung von mehreren Innengeräten (nur Kabel-Fernbedienung mit Timer)

Wenn mehrere Innengeräte mit 1 Fernbedienung gesteuert werden, kann die Ausblasrichtung individuell für einzelne Innengeräte oder gleichzeitig für alle Innengeräte eingestellt werden.

Es können maximal 8 Innengeräte angeschlossen werden.

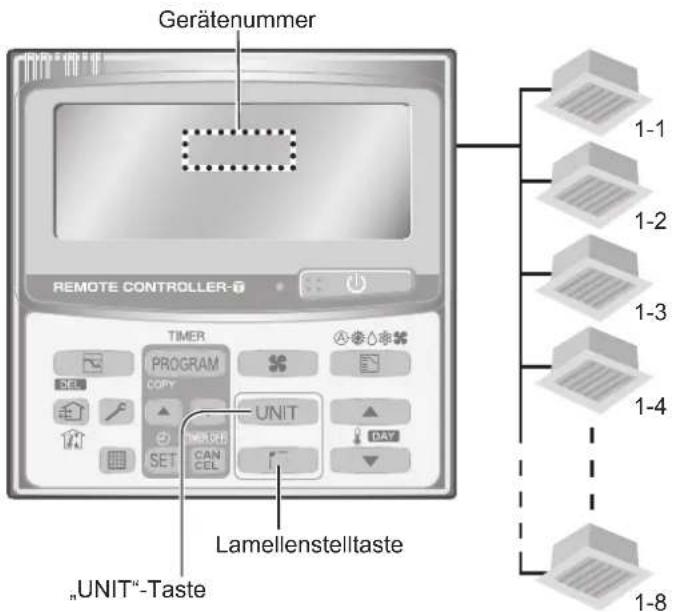

■ Individuelle Einstellung der Ausblasrichtung einzelner Innengeräte

1 Drücken Sie, um die UNIT

Gerätenummer für die Einstellung zu wählen.

z.B.: 1 Außengerät und

8 Innengeräte

z.B.: 2 Außengeräte und

4 Innengeräte

No display

2 Drücken Sie, um die gewünschte

Ausblasrichtung zu wählen.

■ Gleichzeitige Einstellung der Ausblasrichtung aller Innengeräte

1 Drücken Sie

No display

zu wählen.

2 Drücken Sie um die gewünschte

Ausblasrichtung zu wählen.

Achtung:

Versuchen Sie nie, die Lamelle für die vertikale Ausblasrichtung, die mit der Fernbedienung verstellt wird, mit der Hand zu bewegen.

Zur Beachtung

Wenn das Klimagerät ausgeschaltet wird, bewegt sich die Lamelle automatisch in Schließrichtung.

Die Lamelle für die vertikale Ausblasrichtung bewegt sich im Heizbetrieb während des Warmluftstarts in die obere Position.

Der Schwenkbetrieb startet erst nach Ablauf des Warmluftstarts. Auf der Fernbedienung wird „Swing“ allerdings auch während des Warmluftstarts angezeigt (Symbol für Betriebsbereitschaft).

Energiespartipps

■ Vermeiden Sie

Jede Blockierung des Luftein- und -auslasses des Geräts ist zu vermeiden. (Bei einer Blockierung arbeitet das Gerät nicht einwandfrei, und es kann eine Funktionsstörung auftreten.)

Verwenden Sie beim Kühlbetrieb Blenden, Rollos, Vorhänge o.Ä., damit Sonnenlicht nicht direkt in den Raum einfällt.

■ Was Sie tun sollten

Halten Sie den Luftfilter stets sauber. (Ein verstopfter Filter beeinträchtigt die Leistung des Geräts.)

→ „Wartung“ (S. 32)

Fenster, Türen und andere Öffnungen geschlossen halten, damit die klimatisierte Luft nicht entweichen kann.

Wartung

Innengerät (z.B. Typ U1)

Waschen Sie die Lamelle des Luftauslasses mit Wasser.

(Nur Typ U1)

• Stoppen Sie davor unbedingt den Betrieb des Geräts.
• Lassen Sie die Lamelle trocknen, nachdem Sie sie gewaschen haben, und befestigen Sie sie dann so am Gerät, dass der Pfeil nach außen zeigt.

! WARNING

Aus Sicherheitsgründen darauf achten, das Gerät vor dem Reinigen auszuschalten und vom Netz zu trennen. (Nichtbeachtung kann einen Stromschlag oder eine Verletzung durch das sich mit hoher Geschwindigkeit drehende Gebläse zur Folge haben.) Kein Wasser auf das Innengerät schütten. (Dadurch können die inneren Bauteile beschädigt werden, und es besteht Stromschlaggefahr.)

! VORSICHT

Verwenden Sie niemals Lösungsmittel oder starke Chemikalien. Wischen Sie die Plastikteile auch nicht mit sehr heißem Wasser ab. (Dies kann eine Verformung oder Verfärbung verursachen.) Manche Metallkanten sowie die Verflüssigerlamellen sind scharf. Lassen Sie beim Reinigen dieser Teile besondere Vorsicht halten. (Es besteht Verletzungsgefahr.) Verwenden Sie zur Reinigung eines hoch installierten Innengeräts einen stabilen Stuhl oder eine Leiter.

Der Wärmetauscher und andere Bauteile des Außengeräts müssen regelmäßig gereinigt werden.

- Wenden Sie sich dazu bitte an Ihren Fachhändler oder an eine Kundendienststelle.

Bevor Sie den Kundendienst anfordern

Symptom Ursache Abhilfe
Die Klimaanlage läuft beim Einschalten nicht.	Stromausfall oder nach einem Stromausfall	Die ON/OFF-Taste an der Fernbedienung drücken.
	Die Betriebstaste (Ein/Aus) befindet sich in Ausschaltstellung.	• Die Stromversorgung einschalten, sofern der Trennschalter nicht ausgelöst wurde.• Bei ausgelöstem Trennschalter den Händler benachrichtigen, ohne die Anlage einzuschalten.
	Sicherung durchgebrannt. Wenden Sie sich	an Ihren Händler.
Schlechte Kühl-oder Heizleistung	Die Lufteinlass- oder -auslassöffnung des Innen- bzw. Außengeräts ist mit Staub zugesetzt oder durch ein Hindernis blockiert.	Den Staub entfernen.
	Der Gebläseschalter steht auf „Niedrig“. Auf	„Hoch“ oder „Stark“ einstellen.
	Ungeeignete Temperatureinstellung	Siehe „Energiespartipps“. (S. 31)
	Der Raum ist bei Kühlbetrieb direktem Sonnenlichteinfall ausgesetzt.
	Türen oder Fenster sind geöffnet.
	Der Luftfilter ist zugesetzt. Siehe „Wartung“	(S. 32)
	Zu viele Wärmequellen im Raum bei Kühlbetrieb.	So wenige Wärmequellen wie möglich und jeweils nur kurze Zeit verwenden.
	Zu viele Personen im Raum bei Kühlbetrieb.	Die Temperatur niedriger oder das Gebläse auf „Hoch“ oder „Stark“ einstellen.

Wenn die Klimaanlage auch nach Durchgehen der Punkte unter „Bevor Sie den Kundendienst anfordern“ und „Fehlerdiagnose“ nicht ordnungemäß arbeitet

Stappen Sie sofort den Betrieb und schalten Sie die Stromversorgung aus. Wenden Sie sich danach an Ihren Händler unter Angabe der Seriennummer und des Symptoms. Informieren Sie auch über das eventuelle Vorhandensein des Prüfzeichens und der Buchstaben E, F, H, L sowie P in Kombination mit Ziffern auf dem LCD der Fernbedienung. Versuchen Sie niemals, die Klimaanlage selbst zu reparieren, da dies sehr gefährlich sein kann.

Fehlerdiagnose

Prüfen Sie die nachstehenden Punkte, bevor Sie den Kundendienst anrufen oder anfordern.

Symptom Ursache / Abhilfe
Geräusch	Geräusch ähnlich fließendem Wasser ist während oder nach dem Betrieb zu hören.	Geräusch des im Gerät fließenden KältemittelsGeräusch des über die Ablaufleitung ausfließenden Wassers
	Knackgeräusch ist während des Betriebs oder beim Stoppen des Betriebs zu hören.	Durch Ausdehnung von Bauteilen bei Temperaturänderung verursachtes Geräusch
Geruch in der Abluft während des Betriebs.		In der Klimaanlage angesammelter Geruch von Bauteilen, Zigaretten oder Kosmetika entweicht mit der Abluft.Verschmutzung im Inneren des Geräts.(Wenden Sie sich an Ihren Händler.)
Wassertropfen sammeln sich beim Betrieb um den Luftauslass an.		Feuchtigkeit im Inneren wird durch die Kühlluft abgekühlt und schlägt sich in Form von Wassertropfen nieder.
Beim Kühlbetrieb tritt ein Nebelschleier auf.		Wenn die Klimaanlage an einem Ort mit starken Öldünsten installiert ist, wie beispielsweise in einem Restaurant, ist eine Reinigung erforderlich, da das Geräteinnere (Wärmetauscher) verschmutzt ist. (Wenden Sie sich an Ihren Händler.)
Beim Heizbetrieb tritt ein Nebelschleier auf.		Es wird gerade ein Abtauvorgang durchgeführt.
Das Gebläse läuft nach dem Stoppen des Betriebs eine Weile weiter.		Das laufende Gebläse sorgt für einen reibungslosen Betriebsablauf.Das Gebläse läuft je nach Einstellung möglicherweise zum Trocknen des Wärmetauschers.
Ausblasrichtung	Ausblasrichtung ändert sich beim Betrieb.Ausblasrichtung kann nicht eingestellt werden.Ausblasrichtung kann nicht geändert werden.	Wenn die Ablufttemperatur beim Heizbetrieb niedrig ist, oder beim Entfrosten, wird der Luftstrom automatisch horizontal ausgerichtet.Die Lamellenposition ist möglicherweise individuell eingestellt. (Typ U1)
	Die Lamelle bewegt sich nach dem Ändern der Richtung mehrere Male.	Die Lamelle bewegt sich einmal zur Standardposition und dreht sich dann zur eingestellten Ausblasrichtung.
Staub wird ausgeblasen.		Staub, der sich im Innengerät angesammelt hat, wird ausgeblasen.
Zu Beginn des Betriebs mit hoher Drehzahl läuft das Gebläse mit einer höheren als der eingestellten Drehzahl.(3 bis 30 Minuten)		Dabei handelt es sich um eine Überprüfung des Gebläsebetriebs, die dazu dient, sicherzustellen, dass die Drehzahl des Gebläsemotors innerhalb des vorgeschriebenen Bereichs liegt.
Gerät arbeitet nicht(Direkt nach dem Einschalten / Beim Stoppen und sofortigen Fortsetzen des Betriebs)		Der Betrieb setzt wegen der Kompressor-Schutzschaltung erst nach ca. 3 Minuten ein.
Beim Heizbetrieb tritt ein Geräusch auf.		Es wird gerade ein Abtauvorgang durchgeführt.
Beim Heizbetrieb wird Dampf ausgeblasen.
Der Ventilator läuft nach dem Stoppen des Betriebs mit der Fernbedienung weiter.		Dies sorgt für einen reibungslosen Betriebsablauf.

DEUTSCH

Technische gegevens 100

• Binnenunit 100

• Corresponderende talentabel ..... 103

Productinformatie
