ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Bio I 120 USB ELICA

EL OΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

Ακολουθήστε αυστηρά τις οδηγίες που αναφέρονται σε αυτό το εγχειρίδιο. Δεν αναλαμβάνουμε καμία ευθύνη για τυχόν δυσχέρειες, ζημιές ή πυρκαγιές που προκαλούνται και προέρχονται από την μη τήρηση των οδηγιών που αναφέρονται σε αυτό το εγχειρίδιο. Ο απορροφητήρας έχει κατασκευαστεί για την απορρόφηση καπνών και ατμών μαγειρέματος και έχει σχεδιαστεί αποκλειστικά για οικιακή χρήση

Ο απορροφητήρας μπορεί να παρουσιάσει διαφορές σε σχέση με τα σχέδια του παρόντος εγχειρίδιου. Παρόλα αυτά, οι οδηγίες χρήσης, συντήρησης και εγκατάστασης παραμένουν οι ίδιες.

! Είναι σημαντικό να διατηρήστε το παρόν εγχειρίδιο για να το συμβουλεύεστε οποιαδήποτε στιγμή το χρειάζεστε! Σε περίπτωση πώλησης, δανεισμού ή μετακόμισης, βεβαιωθείτε ότι βρίσκεται συσκευασμένο μαζί με το προϊόν!
! Διαβάστε προσεκτικά τις οδηγίες: περιέχουν χρήσιμες πληροφορίες για την εγκατάσταση και χρήση του προϊόντος και για την ασφάλεια σας!
! Μην επιφέρετε ηλεκτρικές ή μηχανικές αλλαγές στο προϊόν ή στους σωλήνες εξαέρωσης!
! Πρίν προχωρήστε σ την εγκατάσταση της συσκευής βεβαιωθήτε ότι όλα τα εξαρτήματα δεν έχουν υποστεί ζημιά. Σε αντίθετη περίπτωση να έρθετε σε επαφή με τον πωλητή σας και να μην συνεχίσετε με την εγκατάσταση.

Σημείωση: Οι ειδικές ενδείξεις με το σύμβολο “(*)” είναι εξαρτήματα που παρέχονται προαιρετικά μόνο σε μερικά μοντέλα ή δεν παρέχονται καθόλου και πρέπει να αποκτηθούν.

⚠️ Προηδοποιησεις

Πριν εκτελέσετε οποιαδήποτε διαδικασία καθαρισμού ή συντήρησης, αποσυνδέστε τη

συσκευή από το ρεύμα, βγάζοντας το φις από την πρίζα ή κλείνοντας την ηλεκτρική παροχή.

Για όλες τις εργασίες εγκατάστασης και συντήρησης χρησιμοποιείτε γάντια εργασίας.

Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και από άτομα με μειωμένες σωματικές, αισθητηριακές ή πνευματικές δυνατότητες ή έλλειψη εμπειρίας και γνώσης, εάν επιβλέπονται

ή έχουν λάβει οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και κατανοούν τους κινδύνους που ενέχονται.

Μην αφήνετε μικρά παιδιά να παίζουν με τη συσκευή.

Ο καθαρισμός και η συντήρηση δεν πρέπει να πραγματοποιούνται από παιδιά χωρίς επίβλεψη.

Όταν στον χώρο που λειτουργεί ο απορροφητήρας υπάρχουν και συσκευές καύσης αερίου ή άλλων καυσίμων, πρέπει να εξασφαλίζεται πάντα επαρκής αερισμός.

Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά, τόσο εσωτερικά όσο και εξωτερικά (ΤΟΥΛΑΧΙΣΤΟΝ ΜΙΑ ΦΟΡΑ ΤΟΝ ΜΗΝΑ), σε κάθε περίπτωση δώστε μεγάλη προσοχή στις οδηγίες συντήρησης του παρόντος εγχειριδίου.

Η μη τήρηση των κανονισμών σχετικά με τον καθαρισμό του απορροφητήρα και την αντικατάσταση και καθαρισμό των φίλτρων μπορεί να προκαλέσει πυρκαγιές.

Απαγορεύεται αυστηρά το μαγείρεμα σε φλόγα (φλαμπέ) κάτω από τον απορροφητήρα.

Η χρήση ελεύθερης φλόγας καταστρέφει τα φίλτρα και μπορεί να προκαλέσει πυρκαγιά, για αυτό θα πρέπει να αποφεύγεται.

Το τηγάνισμα πρέπει να γίνεται υπό έλεγχο έτσι ώστε να αποφευχθεί φωτιά από υπερθέρμανση λαδιού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν η μονάδα εστιών βρίσκεται σε λειτουργία, τα προσβάσιμα μέρη του απορροφητήρα μπορεί να είναι ζεστά.

Αντικαταστήστε τον λαμπτήρα μονο με ίδιου τύπου λαμπτήρα (βλέπε κεφάλαιο συντήρησης/αντικατάστασης λαμπτήρων του παρόντος εγχειριδίου).

Προειδοποίηση! Μη συνδέετε τη συσκευή στο ηλεκτρικό

δίκτυο εάν δεν έχει ολοκληρωθεί η εγκατάσταση.

Πρέπει να τηρούνται πιστά όλοι οι ισχύοντες τοπικοί κανονισμοί για τα τεχνικά μέτρα και τα μέτρα ασφαλείας της εκκένωσης των καπνών.

Ο αέρας που αποβάλλεται δεν πρέπει να κατευθύνεται σε αγωγό που χρησιμοποιείται για την εκκένωση καπνών που παράγονται από συσκευές καύσης αερίου ή άλλου είδους καύση.

Μη χρησιμοποιείτε ή μην αφήνετε τον απορροφητήρα χωρίς λάμπες σωστά τοποθετημένες, εξαιτίας ενδεχόμενου κινδύνου ηλεκτροπληξίας.

Μη χρησιμοποιείτε ποτέ τον απορροφητήρα αν δεν είναι σωστά τοποθετημένο το μεταλλικό πλέγμα!

Μη χρησιμοποιείτε ΠΟΤΕ τον απορροφητήρα σαν επίπεδο στήριξης, εκτός αν αναφέρεται ρητά στο εγχειρίδιο.

Χρησιμοποιήστε μόνο τις βίδες στερέωσης που παρέχονται με το προϊόν εγκατάστασης ή, αν δεν παρέχονται, προμηθευτείτε τον σωστό τύπο βιδών. Χρησιμοποιήστε το σωστό μέγεθος βιδών, όπως ορίζεται στις Οδηγίες εγκατάστασης. Σε περίπτωση αμφιβολίας, συμβουλευτείτε αντιπρόσωπο ή εξουσιοδοτημένο κέντρο εξυπηρέτησης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Εάν η εγκατάσταση βιδών και στηριγμάτων στερέωσης δεν γίνει σύμφωνα με τις οδηγίες, μπορεί να προκληθούν κινδύνοι ηλεκτρικής φύσεως.

Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/ΕС σχετικά με τα Απορριπτόμενα ηλεκτρικά και ηλεκτρονικά εξαρτήματα (WEEE).

Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται σωστά, θα βοηθήσετε στην πρόληψη πιθανά αρνητικών επιπτώσεων για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα μπορούσαν να δημιουργηθούν από τον ακατάλληλο χειρισμό αυτού το προϊόντος ως απόρριμμα.

Το σύμβολο ■ πάνω στο προϊόν, ή στα έγγραφα που συνοδεύουν το προϊόν, υποδεικνύει ότι αυτή η συσκευή δεν μπορεί να θεωρηθεί οικιακό απόρριμμα. Αντί για αυτό θα πρέπει να παραδοθεί στο κατάλληλο σημείο περισυλλογής για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών εξαρτημάτων. Η απόρριψή του πρέπει να πραγματοποιείται τηρώντας την τοπική νομοθεσία για την διάθεση των απορριμμάτων.

Για πιο λεπτομερείς πληροφορίες σχετικά με την επεξεργασία, την περισυλλογή και την ανακύκλωση αυτού του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο γραφείο την τοπικής αυτοδιοίκησης, την τοπική σας υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το κατάστημα όπου αγοράσατε αυτό το προϊόν.

Η συσκευή έχει σχεδιαστεί, δοκιμαστεί και κατασκευαστεί σύμφωνα με την:

- Ασφάλεια: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Επίδοση: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;

EN/IEC 61000-3-2; EN/IEC 61000-3-3. Προτάσεις για μια σωστή χρήση ούτως ώστε να μειωθούν οι περιβαλλοντικές επιπτώσεις: Ενεργοποιήστε τον απορροφητήρα στην ελάχιστη ταχύτητα όταν αρχίσετε το μαγείρεμα και αφήστε τον αναμμένο για λίγα λεπτά μετά το τέλος του μαγειρέματος. Αυξήστε την ταχύτητα μόνο σε περίπτωση μεγάλης συγκέντρωσης καπνού και ατμού και χρησιμοποιήστε την επιταχυνόμενη ταχύτητα μόνο σε ακραίες καταστάσεις. Αντικαταστήστε το φίλτρο ενεργού άνθρακα όταν θα πρέπει να διατηρηθεί μια καλή απόδοση της μείωσης της οσμής. Καθαρίστε το φίλτρο λίπους όταν θα πρέπει να διατηρηθεί μια καλή απόδοση του φίλτρου λίπους. Χρησιμοποιήστε τη μέγιστη διάμετρο του συστήματος των σωληνώσεων που υποδεικνύεται στο εγχειρίδιο αυτό, ούτως ώστε να βελτιστοποιηθεί η απόδοση και να ελαχιστοποιηθεί ο θόρυβος.

Χρήση

Ο απορροφητήρας έχει κατασκευαστεί κατά τέτοιο τρόπο ώστε να μπορεί να χρησιμοποιηθεί είτε ως τύπος απορρόφησης εξωτερικής εκκένωσης (με αεραγωγό) είτε ως τύπος φιλτραρίσματος εσωτερικής ανακύκλωσης.

Τύπος απορρόφησης

Σε αυτήν την περίπτωση οι ατμοί αποβάλλονται στο εξωτερικό περιβάλλον μέσω ενός ειδικού αγωγού εξαερισμού που συνδέεται με το δακτύλιο σύνδεσης που βρίσκεται στο πάνω μέρος του απορροφητήρα.

Προσοχή! Ο σωλήνας εξαερισμού δεν παρέχεται και πρέπει να αγοραστεί.

Η διάμετρος του αγωγού εξαερισμού πρέπει να είναι αντίστοιχη με την διάμετρο του δακτυλίου σύνδεσης.

Προσοχή! Εάν ο απορροφητήρας έχει φίλτρο ενεργού άνθρακα, τότε αυτό πρέπει να αφαιρεθεί.

Συνδέστε τον απορροφητήρα με τους σωλήνες εκκένωσης καπνών πάνω στον τοίχο με διάμετρο αντίστοιχη της εξόδου αέρα.

Η χρήση σωλήνων μικρότερης διαμέτρου έχει σαν αποτέλεσμα την μείωση της απορροφητικής ικανότητας και τη δραστική αύξηση του θορύβου.

Δεν αναλαμβάνουμε καμία ευθύνη για το συγκεκριμένο θέμα.

! Χρησιμοποιήστε έναν αγωγό όσο το δυνατόν μικρότερου μήκους.

! Χρησιμοποιήστε έναν αγωγό με όσο το δυνατόν λιγότερες γωνίες (μέγιστη γωνία : 90°).

! Αποφεύγετε δραστικές αλλαγές της διατομής του αγωγού.

Τύπος φιλτραρίσματος

Το φίλτρο αφαιρεί τα λίπη και τις μυρωδιές από τον εξαγώμενο αέρα πριν διοχετευτεί στο εσωτερικό του δωματίου μέσω της επάνω σχάρας.

Προκειμένου να χρησιμοποιήσετε τον απορροφητήρα σε αυτό τον τύπο, πρέπει να εγκαταστήσετε ένα σύστημα πρόσθετου φίλτραρίσματος, βασισμένο στον ενεργό άνθρακα.

Εγκατασταση

Η ελάχιστη απόσταση μεταξύ της επιφάνειας της βάσης εστιών και του κατώτερου μέρους του απορροφητήρα κουζίνας δεν πρέπει να είναι μικρότερη των 50εκ. στην περίπτωση ηλεκτρικών κουζινών και των 65εκ στην περίπτωση κουζινών υγραερίου ή μικτών.

Εάν οι οδηγίες εγκατάστασης για βάση εστιών με αέριο καθορίζουν μια μεγαλύτερη απόσταση, πρέπει να την λάβετε υπόψη.

Ηλεκτρικη συνδεση

Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα, τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν παρέχεται η πρίζα, συνδέστε τον απορροφητήρα με παροχή ρεύματος που, σύμφωνα με τους προβλεπόμενους κανονισμούς, πρέπει να βρίσκεται σε προσιτή ζώνη, ακόμη και μετά την εγκατάσταση. Εάν δεν παρέχεται η πρίζα (προβλεπόμενη σύνδεση απευθείας με το ρεύμα) ή η πρίζα δεν είναι σε προσβάσιμη ζώνη, ακόμη και μετά την εγκατάσταση, εφαρμόστε έναν διπολικό διακόπτη ώστε να πληρεί τους κανόνες ασφαλείας που εξασφαλίζουν την ολοκληρωμένη αποσύνδεση του συστήματος σε περίπτωση υπέρτασης (κατηγορίας III), σύμφωνα με τις οδηγίες και τους κανόνες εγκαταστάσεως.

Προειδοποίηση! πριν συνδέσετε το σύστημα του απορροφητήρα με την ηλεκτρική εγκατάσταση και βεβαιωθείτε για την σωστή του λειτουργία, να ελέγχετε πάντοτε εάν το καλώδιο σύνδεσης είναι ορθά μονταρισμένο. Ο απορροφητήρας έχει ένα ειδικό ηλεκτρικό καλώδιο τροφοδοσίας. Σε περίπτωση φθοράς του καλωδίου, ζητήστε το από την υπηρεσία τεχνικής βοήθειας.

Εγκατασταση

Πρίν να αρχίσετε με την εγκατάσταση:

• Ελέγξτε ότι το προϊόν που αγοράσατε έχει το κατάλληλο μέγεθος για τον επιλεγμένο χώρο εγκατάστασης.
  • Για να αφαιρέσετε, δείτε επίσης τις σχετικές παραγράφους.
• Αφαιρέστε το ή τα φίλτρα ενεργού άνθρακα, εάν παρέχονται (δείτε επίσης τη σχετική παράγραφο). Αυτό ή αυτά τοποθετούνται μόνο εάν θέλετε να χρησιμοποιήσετε τον απορροφητήρα με τον τύπο φίλτραρίσματος.
• Ελέγξε (για την μεταφορά της συσκευής) ότι δεν υπάρχει άλλο παρεχόμενο υλικό μέσα στον απορροφητήρα (π.χ. πακέτα με βίδες, εγγυήσεις, κλπ), τελικώς αφαιρέστε τα και κρατήστε τα.

Προϊόν με μεγάλο βάρος. Ή μετακίνηση και η εγκατάσταση του απορροφητήρα πρέπει να γίνει τουλάχιστον από δύο ή περισσότερους ανθρώπους.

Λειτουργια

Για μερικά μοντέλα είναι διαθέσιμο ένα τηλεχειριστήριο, ως σέτ (kit) αξεσουάρ, με το οποίο μπορούν να ελεγχθούν οι κύριες λειτουργίες του απορροφητήρα.

Ελέγξε τον πωλητή σας ή με το εξουσιοδοτημένο κέντρο βοηθείας την καταλληλότητα του δικού σας μοντέλου.

Πίνακας ελέγχου με 7 πλήκτρα

Για να επιλέξτε τις λειτουργίες του απορροφητήρα αρκεί να αγγίξτε τις εντολές.

Αυτόματη λειτουργία (αισθητήρας), σύνδεση με SNAP®

Πλήκτρο ON/OFF φώς

Πιέστε στιγμιαία για να ανάψει ή να σβήσει ο φωτισμός της επιφάνειας μαγειρέματος. Πιέστε παρατεταμένα για να ρυθμίσετε την απόχρωση του φωτός (μόνο σε επιλεγμένα μοντέλα).

Πλήκτρο επιλογής της ταχύτητας (ισχύς απορρόφησης) εντατικής - διάρκεια 5 λεπτών και μετά επιστρέφει στην ταχύτητα (ισχύς απορρόφησης) μεσαία ή κλείνει εάν ειναι ενεργοποιημένο το καθυστερημένο κλείσιμο του απορροφητήρα (μόνο με τηλεχειριστήριο).

Πλήκτρο επιλογής της ταχύτητας (ισχύς απορρόφησης) υψηλή.

Το πλήκτρο αναβοσβήνει εάν είναι ενεργοποιημένο το καθυστερημένο κλείσιμο του απορροφητήρα (μόνο με τηλεχειριστήριο).

Πλήκτρο επιλογής ταχύτητας (ισχύς απορρόφησης) μεσαία.

Το πλήκτρο αναβοσβήνει εάν είναι ενεργοποιημένο το καθυστερημένο κλείσιμο του απορροφητήρα (μόνο με τηλεχειριστήριο).

Πλήκτρο επιλογής ταχύτητας (ισχύς απορρόφησης) χαμηλή - όταν αναβοσβήνει δείχνει οτι είναι αναγκαίο να να πλυθεί το φίλτρο για τα λίτη

Το πλήκτρο αναβοσβήνει εάν είναι ενεργοποιημένο το καθυστερημένο κλείσιμο του απορροφητήρα (μόνο με τηλεχειριστήριο).

Πλήκτρο OFF κινητήρα (stand by)

Ενδειξη κορεσμού των φίλτρων

Σε κανονικά διαστήματα ο απορροφητήρας δείχνει οτι είναι αναγκαίο να γίνει η συντήρηση των φίλτρων

Πλήκτρο MAX αναμμένο με φώς σταθερό πρέπει να γίνει η συντήρηση του φίλτρου για τα λίπη.

Πλήκτρο να αναβοσβήνει πρέπει να γίνει η συντήρηση του φίλτρου ενεργού άνθρακα.

Σημείωση: Η ένδειξη κορεσμού των φίλτρων είναι ορατή κατά την διάρκεια του πρώτου λεπτού μετά απο το κλείσιμο του απορροφητήρα, κατά την διάρκεια αυτού του χρόνου πρέπει να γίνει η επαναφορά (reset) των ενδείξεων κορεσμού

Επαναφορά (reset) ενδείξεων κορεσμού των φίλτρων:

Πιέστε παρατεταμένα το πλήκτρο

Ενεργοποίηση ένδειξης κορεσμού φίλτρου ενεργού ανθράκου

Σημείωση: Αυτή η εργασία πρέπει να γίνει με τον απορροφητήρα κλειστό.

Αυτή η ένδειξη είναι κανονικά απενεργοποιημένη πιέστε το

πλήκτρο MAX παρατεταμένα για να ενεργοποιηθεί η λειτουργία : το πλήκτρο φωτίζεται με φώς σταθερό.

Για να απενεργοποιηθεί αυτή η λειτουργία, πιέστε το πλήκτρο

παρατεταμένα: το πλήκτρο αναβοσβήνει.

Αυτόματη λειτουργία (αισθητήρας), σύνδεση με SNAP®

Προσοχή ! Η καλή λειτουργία του απορροφητήρα εξαρτάται απο “Ρύθμηση των παραμέτρων για την αυτόματη λειτουργία” (δείτε σχετική παράγραφο).

Αυτόματη λειτουργία (αισθητήρα).

Πιέστε το πλήκτρο (η κεντρική ενδεικτική λυχνία

θα ανάψει με λευκό φώς).

Ο απορροφητήρας θα ανάψει στην ίδανική ταχύτητα ανάλογα με τον καπνό του μαγειρέματος που έχει εντοπιστεί απο τον αισθητήρα με τον οποίο ειναι εφοδιασμένος ο απορροφητήρας.

Αυτόματη λειτουργία του απορροφητήρα με SNAP®

Πιέστε το πλήκτρο

(οι ενδεικτικές λυχνίες

ανάψουν με πορτοκαλί φώς) για να δείξουν ότι ο απορροφητήρας είναι σε θέση να λειτουργήσει αυτόματα με το SNAP®

Σημείωση: το SNAP® είναι μία βοηθητική μονάδα απορρόφησης ικανή να λειτουργήσει μαζί με τον απορροφητήρα. Για περισσότερες πληροφορίες συμβουλευτείτε το εγχειρίδιο που παρέχεται με το SNAP®

Αυτόματη λειτουργία του απορροφητήρα με την επιφάνεια μαγειρέματος

Η συμπεριφορά του απορροφητήραθα εξατρηθεί και απο την επιφάνεια μαγειρέματος Elica.

Πιέστε το πλήκτρο . (Οι ενδεικτικές λυχνίες (led)

θα ανάψουν με λευκό φώς) και θα δείξουν στι ο φητήρας είναι σε θέση να λειτουργήσει αυτόματα με πιφάνεια μαγειρέματος, η συμπεριφορά του φητήρα θα εξαρτηθεί έτσι και από την χρήση της πας μαγειρέματος Elica.

Σημείωση: Η αυτόματη λειτουργία με την επιφάνεια μαγειρέματος Elica είναι δυνατή μόνο για ειδικές επιφάνειες μαγειρέματος, για περισσότερες λεπτομέρειες συμβουλευτείτε τον πωλητή ή την εξουσιοδοτημένη τεχνική βοήθεια.

Αυτόματη λειτουργία του απορροφητήρα με SNAP® και επιφάνεια μαγειρέματος Elica

Πιέστε το πλήκτρο Ⓗ. (Οι ενδεικτικές λυχνίες (led)

θα ανάψουν με πορτοκαλί φώς ) και θα δείξουν οτι ο φητήρας είναι σε θέση νε λειτουργήσει αυτόματα με τιφάνεια μαγειρέματος Elica και με SNAP®

Ρύθμιση των παραμέτρτων για την αυτόματη λειτουργία

Σημείωση: Ολες οι διαδικασίες της βαθμονόμησης, επιλογής, ρύθμισης και σύνδεσης που αναφέρονται πιό κάτω είναι δυνατόν να γίνουν με τον απορροφητήρα κλειστό (OFF).

Η ρύθμιση των παραμέτρων κανονικά γίνεται αυτόματα κάθε φορά που ο γίνεται η επανασύνδεση του απορροφητήρα στο ηλεκτρικό δίκτυο (π.χ με την πρώτη εγκατάσταση ή μετά από ένα blackout) ή χειροκίνητα.

Χειροκίνητη ρύθμιση

Να πραγματοποιηθεί όταν παρατηρείτε μία μή ικανοποιητική Αυτόματη λειτουργία και όταν στην κουζίνα υπάρχουν κανονικές περιβαλλοντικές συνθήκες.

Η χειροκίνητη ρύθμιση προβλέπει:

• Βαθμονόμηση του απορροφητήρα
• Επιλογή της επιφάνειας μαγειρέματος
- Λογική σύνδεση μεταξύ του απορροφητήρα και του SNAP® (εάν είναι στην κατοχή σας SNAP® )

Βαθμονόμηση του απορροφητήρα

Πιέστε παρατεταμένα το πλήκτρο . Ολες οι ενδεικτικές λυχνίες (led) του πλήκτρου αναβοσβήνουν για να δείξουν οτι έχει αρχίσει η βαθμονόμηση, η διαδικασία της βαθμονόμησης διαρκεί 5 λεπτά περίπου.

Επιλογή της επιφάνειας μαγειρέματος

Πέστε παρατεταμένα συγχρόνως τα πλήκτρα 2 τα πλήκτρα 1 2 και 3 θα

αρχίσουν να ανβοσβήνουν για 5 δευτερόλεπτα κατα την διάρκεια αυτού του χρόνου πιέστε το πλήκτρο στην περίπτωση επιφάνειας μαγειρέματος με υγραέριο το πλήκτρο στην περίπτωση ηλεκτρικής επιφάνειας

μαγειρέματος, το πλήκτρο στην περίπτωση επαγωγικής επιφάνειας μαγειρέματος .Το επιλεγόμενο πλήκτρο θα μείνει αναμμένο για να δείξει οτι έχει γίνει η επιλογή, μετά από 10 δευτερόλεπτα το πλήκτρο αναβοσβήνει για να δείξει οτι η επιλογή έχει καταχωρηθεί.

Λογική σύνδεση μεταξύ του απορροφητήρα και του SNAP® (εαν έχετε στην κατοχή σας το SNAP®).

Η σύνδεση μεταξύ του απορροφητήρα και του SNAP® είναι αυτόματη δεν είναι αναγκαίο να γίνει καμία ρύθμιση.

Πίνακας ελέγχου με 6 πλήκτρα

Αυτόματη λειτουργία (αισθητήρας) και σύνδεση με SNAP®

Πλήκτρο ON/OFF φωτισμού

Πιέστε σύντομα για να ανάψετε ή να σβήσετε τον φωτισμό της εστίας μαγειρέματος.

Πιέστε παρατεταμένα για να ρυθμίσετε την ένταση του φωτός.

Πλήκτρο επιλογής υψηλής ταχύτητας (ισχύος αναρρόφησης):

- πιέστε μια φορά

Πλήκτρο επιλογής ταχύτητας εντατικής λειτουργίας (ισχύος αναρρόφησης):

- πιέστε δεύτερη φορά

Η ταχύτητα εντατικής λειτουργίας (ισχύς αναρρόφησης) έχει διάρκεια 5 λεπτών. Με τη λήξη του χρόνου αυτού, η λειτουργία επιστρέφει στη μεσαία ταχύτητα (ισχύ αναρρόφησης), ενώ το πλήκτρο αναβοσβήνει.

Σημείωση: πιέζοντας πάλι, μπορείτε να επαναφέρετε την υψηλή ταχύτητα (ισχύ αναρρόφησης).

Πλήκτρο επιλογής μεσαίας ταχύτητας (ισχύς αναρρόφησης)

Πλήκτρο επιλογής χαμηλής ταχύτητας (ισχύς αναρρόφησης) - όταν αναβοσβήνει υποδεικνύει ότι πρέπει να προχωρήσετε στον καθαρισμό του φίλτρου λίπους.

Πλήκτρο OFF συσκευής (σε αναμονή)

'Ενδειξη κορεσμού των φίλτρων

Η συντήρηση των φίλτρων του απορροφητήρα πρέπει να γίνεται ανά τακτά χρονικά διαστήματα.

Πλήκτρο 3 ^+ αναμμένο με σταθερό φως: πρέπει να γίνει η συντήρηση των φίλτρων λίπους Πλήκτρο 3 ^+ αναμμένο με φως που αναβοσβήνει: πρέπει να γίνει η συντήρηση των φίλτρων ενεργού άνθρακα

Σημείωση: Η ένδειξη κορεσμού των φίλτρων είναι ορατή κατά τη διάρκεια του πρώτου λεπτού μετά το κλείσιμο του απορροφητήρα, εντός αυτού του χρόνου πρέπει να γίνει η επαναφορά των ενδείξεων κορεσμού.

Επαναφορά ενδείξεων κορεσμού των φίλτρων:

Πέστε παρατεταμένα το πλήκτρο 3 ^+

Ενεργοποίηση ένδειξης κορεσμού φίλτρου ενεργού άνθρακα

Σημείωση: κατά τη διάρκεια αυτής της εργασίας, ο απορροφητήρας πρέπει να μένει κλειστός.

Αυτή η ένδειξη κανονικά είναι απενεργοποιημένη. Για να ενεργοποιήσετε τη λειτουργία, πιέστε παρατεταμένα το 3 ^+

πλήκτρο ____ : το πλήκτρο φωτίζεται με σταθερό φως. Για να απενεργοποιήσετε τη λειτουργία, πιέστε

παρατεταμένα το πλήκτρο 3 ^+ το πλήκτρο αναβοσβήνει.

Αυτόματη λειτουργία (αισθητήρας), σύνδεση με SNAP® Προσοχή! Η καλή λειτουργία του απορροφητήρα εξαρτάται από τη “Ρύθμιση των παραμέτρων για την αυτόματη λειτουργία” (βλέπε σχετική παράγραφο).

Αυτόματη λειτουργία (αισθητήρας)

Πιέστε το πλήκτρο φως. (το πλήκτρο ανάβει με λευκό

Ο απορροφητήρας θα ανάψει στην κατάλληλη ταχύτητα ανάλογα με τους καπνούς μαγειρέματος που θα εντοπίσει ο αισθητήρας, με τον οποίο είναι εφοδιασμένος.

Αυτόματη λειτουργία του απορροφητήρα με SNAP®

Πιέστε το πλήκτρο (το πλήκτρο ανάβει με πορτοκαλί φως, υποδεικνύοντας ότι ο απορροφητήρας μπορεί να λειτουργήσει αυτόματα με το SNAP®).

Σημείωση: Το SNAP® είναι μια βοηθητική μονάδα απορρόφησης που μπορεί να λειτουργήσει μαζί με τον απορροφητήρα. Για περισσότερες πληροφορίες, συμβουλευτείτε το εγχειρίδιο που παρέχεται με το SNAP®

Ρύθμιση των παραμέτρων για την Αυτόματη λειτουργία

Σημείωση: Όλες οι εργασίες βαθμονόμησης, επιλογής, ρύθμισης και λογικής σύνδεσης που περιγράφονται παρακάτω γίνονται με τον απορροφητήρα κλειστό (OFF).

Η ρύθμιση των παραμέτρων κανονικά γίνεται αυτόματα κάθε φορά που ο απορροφητήρας συνδέεται στο ηλεκτρικό δίκτυο (π.χ. : με την πρώτη εγκατάσταση ή μετά από ένα blackout) ή αλλιώς χειροκίνητα.

Χειροκίνητη ρύθμιση

Να πραγματοποιείται όταν παρατηρείται μια μη ικανοποιητική λειτουργία της Αυτόματης λειτουργίας και όταν στην κουζίνα υπάρχουν κανονικές περιβαλλοντικές συνθήκες.

Η χειροκίνητη ρύθμιση προβλέπει:

• Βαθμονόμηση του απορροφητήρα:
- Επιλογή της επιφάνειας μαγειρέματος (υγραερίου - επαγωγής ή ηλεκτρική).
- Λογική σύνδεση μεταξύ απορροφητήρα και SNAP® (αν έχετε στην κατοχή σας SNAP®).

Βαθμονόμηση του απορροφητήρα

Πιέστε παρατεταμένα το πλήκτρο , το πλήκτρο αναβοσβήνει υποδεικνύοντας ότι η βαθμονόμηση ξεκίνησε. Η διαδικασία της βαθμονόμησης διαρκεί περίπου 5 λεπτά.

Επιλογή της επιφάνειας μαγειρέματος (υγραερίου - επαγωγής ή ηλεκτρική)

Πιέστε παρατεταμένα συγχρόνως τα πλήκτρα 2 : τα πλήκτρα 1 , 2 και 3+

αρχίζουν να αναβοσβήνουν για 5 δευτερόλεπτα.

Εντός αυτού του χρονικού διαστήματος πιέστε:

Το πλήκτρο 1 στην περίπτωση επιφάνειας μαγειρέματος με υγραέριο Το πλήκτρο 2 στην περίπτωση ηλεκτρικής επιφάνειας μαγειρέματος Το πλήκτρο 3⁺ στην περίπτωση επαγωγικής επιφάνειας μαγειρέματος

Το πλήκτρο που επιλέξατε θα παραμείνει αναμμένο υποδεικνύοντας ότι έχει γίνει η επιλογή, μετά από 10 δευτερόλεπτα το πλήκτρο αναβοσβήνει σύντομα υποδεικνύοντας ότι η επιλογή έχει καταχωρηθεί.

Λογική σύνδεση μεταξύ απορροφητήρα και SNAP® (αν έχετε στην κατοχή σας SNAP®).

Η σύνδεση μεταξύ απορροφητήρα και SNAP® γίνεται αυτόματα. Δεν χρειάζεται να γίνει καμία ρύθμιση.

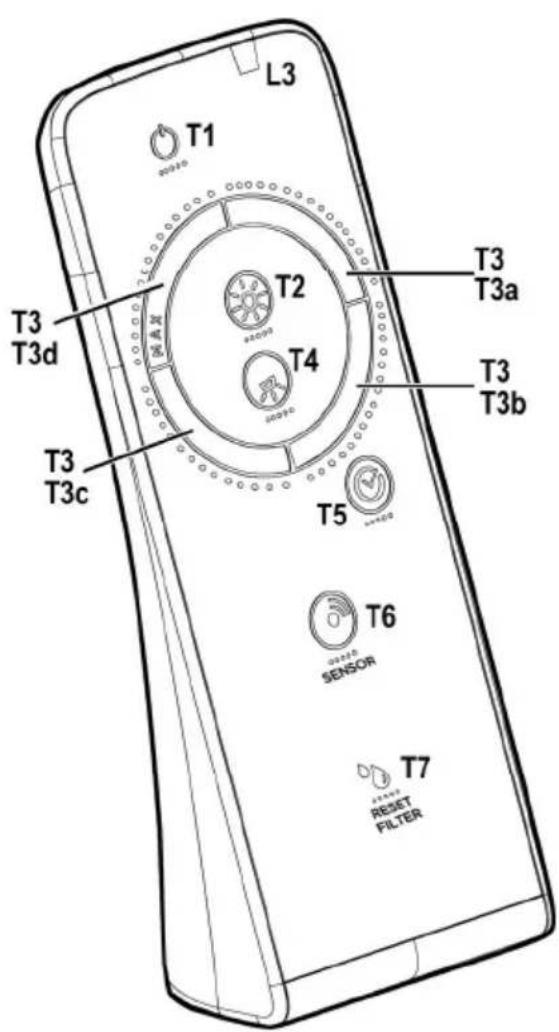

Τηλεχειρισμός

Προσοχή! Μερικές λειτουργίες του τηλεχειριστηρίου αυτού ενεργοποιούνται μόνο με ορισμένα μοντέλα απορροφητήρα.

L3 T1 T3 T3d T3 T3c T2 T4 T5 T6 SENSOR T7 RESET FILTER T3 T3a T3 T3b

Προγραμματισμός τηλεχειρισμού:

Πατήστε παρατεταμένα Τ2 + Τ5 εντός του πρώτου λεπτού τροφοδοσίας του απορροφητήρα. Η επικείμενη σύνδεση θα εμφανιστεί στον απορροφητήρα.

Περιγραφή των λειτουργιών του τηλεχειριστηρίου

T1. Πλήκτρο OFF

T2. Πλήκτρο ON/OFF και ρύθμιση έντασης χαμηλού φωτισμού.

T3. Πλήκτρο ελέγχου της ταχύτητας (ισχύος) αναρρόφησης.

T4. Πλήκτρο ON/OFF φωτισμού επιφάνειας μαγειρέματος.

T5. Πλήκτρο ON/OFF καθυστερημένης απενεργοποίησης του απορροφητήρα.

T6. Πλήκτρο ON/OFF αισθητήρα.

T7. Πλήκτρο reset σήμανσης κορεσμού φίλτρων.

L3. Led λυχνία λειτουργίας του τηλεχειρισμού.

Σημείωση: Ακουμπήστε ξυστά τα πλήκτρο ασκώντας μια ελαφριά πίεση για να επιλέξετε τις λειτουργίες που διατίθενται.

T1. Πλήκτρο OFF

Πατήστε για να σβήσετε τον απορροφητήρα.

T2. Πλήκτρο ON/OFF και ρύθμιση έντασης χαμηλού φωτισμού.

Πατήστε σύντομα για να ενεργοποιήσετε ή να απενεργοποιήσετε το χαμηλό φωτισμό.

Πατήστε παρατεταμένα για να ρυθμίσετε την ένταση.

Σημείωση: Ο χαμηλός φωτισμός είναι διαθέσιμος μόνο σε ορισμένα μοντέλα.

T3. Πλήκτρο ελέγχου της ταχύτητας (ισχύος) αναρρόφησης.

Ακουμπήστε ξυστά το πλήκτρο αρχίζοντας από οποιαδήποτε θέση ασκώντας μια περιστροφική κίνηση δεξιόστροφα ή αριστερόστροφα για να αυξήσετε ή να μειώσετε την ταχύτητα της αναρρόφησης.

Το πλήκτρο χωρίζεται σε πιο πολλούς τομείς, μπορείτε να επιλέξετε την ταχύτητα που επιθυμείτε πατώντας απευθείας τον αντίστοιχο τομέα ως εξής:

T3a: Ταχύτητα 1 (χαμηλή αναρρόφηση).

T3b: Ταχύτητα 2 (μέση αναρρόφηση).

T3c: Ταχύτητα 3 (υψηλή αναρρόφηση)

T3d: Ταχύτητα 4 (εντατική αναρρόφηση)

T4. Πλήκτρο ON/OFF φωτισμού επιφάνειας μαγειρέματος.

Πατήστε για να ενεργοποιήσετε ή να απενεργοποιήσετε το φωτισμό της επιφάνειας μαγειρέματος.

T5. Πλήκτρο ON/OFF καθυστερημένης απενεργοποίησης του απορροφητήρα.

Πατήστε για να προγραμματίσετε την καθυστερημένη απενεργοποίηση του απορροφητήρα με βάση την ταχύτητα (ισχύς) της αναρρόφησης που είναι ενεργοποιημένη εκείνη τη στιγμή.

Ταχύτητα 1 (χαμηλή αναρρόφηση): 20 λεπτά

Ταχύτητα 2 (μέση αναρρόφηση): 15 λεπτά

Ταχύτητα 3 (υψηλή αναρρόφηση): 10 λεπτά

T6. Πλήκτρο ON/OFF αισθητήρα.

Πατήστε παρατεταμένα για να ενεργοποιήσετε/απενεργοποιήσετε τον τρόπο με αισθητήρα ο οποίος προβλέπει τη διαχείριση της αναρρόφησης με αυτόματο τρόπο.

Σημείωση: Ο αισθητήρας είναι διαθέσιμος μόνο σε ορισμένα μοντέλα.

T7. Πλήκτρο reset σήμανσης κορεσμού φίλτρων.

Συντήρηση του τηλεχειριστήριου

Καθαρισμός του τηλεχειριστήριου:

Καθαρίστε το τηλεχειριστήριο με ένα μαλακό πανί και με ένα ουδέτερο διάλυμα απορρυπαντικού χωρίς ουσίες που να χαράζουν.

Αντικατάσταση της μπαταρίας:

• Ανοίξτε τη θήκη της μπαταρίας.
• Αντικαταστήστε τις αποφορτισμένες μπαταρίες με 3 νέες μπαταρίες των 1,5 V τύπου AAA.
Κατά την τοποθέτηση της νέας μπαταρίας τηρήστε την πολικότητα που υποδεικνύεται στη θήκη της μπαταρίας!
• Ξανακλείστε τον χώρο της μπαταρίας.

+ 1,5 V - AAA - - 1,5 V - AAA + C

Καταστροφή των μπαταριών

Η καταστροφή των μπαταριών πρέπει να γίνεται πάντοτε σύμφωνα με τις νόμιμες και προβλεπόμενες διαδικασίες. Μην πετάτε τις άδειες μπαταρίες μαζί με άλλα κοινά απορρίμματα.

Οι άδειες μπαταρίες πρέπει να ανακυκλώνονται πάντοτε με ειδικά προβλεπόμενο και σίγουρο τρόπο.

Για μια καλύτερη ενημέρωση αναφορικά με την προστασία του περιβάλλοντος, την ανακύκλωση και την καταστροφή των μπαταριών, παρακαλούμε επικοινωνήστε με το αρμόδιο γραφείο ανακύκλωσης απορριμμάτων.

Συντηρηση

Καθαρισμος

Για τον καθαρισμό χρησιμοποιήστε ΑΠΟΚΛΕΙΣΤΙΚΑ ένα υγρό πανί με ουδέτερα υγρά απορρυπαντικά. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΡΓΑΛΕΙΑ ́Η ΜΕΣΑ ΚΑΘΑΡΙΣΜΟΥ!

Αποφύγετε τη χρήση λειαντικών μέσων. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!

Φιλτρο για τα λιποι

Eik. 29-30-32-34-35

Συγκρατεί τα σωματίδια λίπους που προέρχονται από το μαγείρεμα.

Πρέπει να καθαρίζεται μια φορά τον μήνα ( ή όταν το σύστημα ένδειξης κορεσμού των φίλτρων – εάν προβλέπεται στο μοντέλο που έχετε αποκτήσει – δείχνει αυτή την αναγκαιότητα), με απορρυπαντικά που δεν χαραζουν, είτε στο χέρι ή στο πλυντήριο πιάτων το οποίο πρέπει να ρυθμιστεί σε χαμηλή θερμοκρασία και σε σύντομο κύκλο. Με το πλύσιμο στο πλυντήριο πιάτων το φίλτρο για τα λίπη μπορεί ελαφρώς να χάσει το χρώμα του αλλά αυτό δεν μεταβάλλει τς ιδιότητες φιλτραρίσματος.

Για να βγάλετε το φίλτρο για τα λίπη τράβηξε την λαβή αποσυμπλοκής.

Φιλτρο ανθρακα (μονο για τον τυπο φιλτραρισματος)

Eik. 33

Απορροφά τις δυσάρεστες οσμές που προέρχονται από το μαγείρεμα.

Το φίλτρο άνθρακα μπορεί να πλυθεί κάθε δύο μήνες (ή όταν το σύστημα ένδειξης κορεσμού τών φίλτρων – εάν προβλέπεται στο μοντέλο που κατέχεται – ενδεικνύει αυτή την ανάγκη) σε ζεστό νερό και ιδανικά απορρυπαντικά ή στο πλυντήριο πιάτων σε 65°C (στην περίπτωση πλυσίματος στο πλυντήριο πιάτων να γίνει ολόκληρος ο κύκλος χωρίς άλλα πιατικά μέσα).

Αφαιρέστε το νερό που πλεονάζει χωρής να καταστραφεί το φίλτρο, μετά βάλτε το στόν φούρνο για 10 λεπτά σε 100°C για να ξεραθεί οριστικά.

Αντικαταστήστε το στρωματάκι κάθε 3 χρώνια και κάθε φορά που το πανί έχει υποστεί ζημιά.

Αντικατασταση λαμπες

Ο απορροφητήρας διαθέτει σύστημα φωτισμού που χρησιμοποιεί την τεχνολογία LED.

Η τεχνολογία LED εγγυάται άριστο φωτισμό, διάρκεια έως 10 φορές μεγαλύτερη των κοινών λαμπτήρων ενώ παράλληλα επιτρέπουν την εξοικονόμηση έως και του 90% της ηλεκτρικής ενέργειας.

Για την αντικατάσταση τους, απευθυνθείτε στην υπηρεσία τεχνικής βοήθειας
