Produkttyp	Köksfläkt
Märke	Elica
Modell	Bio I 120 USB
Bredd	120 cm (uppskattad)
Avluftningssätt	Frånluft (utomhuskanal) eller recirkulation (kolfilter)
Antal hastigheter	3 hastigheter + intensiv (5 min)
Belysning	Inbyggd LED, justerbar intensitet och färgtemperatur
Kontrollpanel	Pekskärm med 6 eller 7 knappar beroende på version

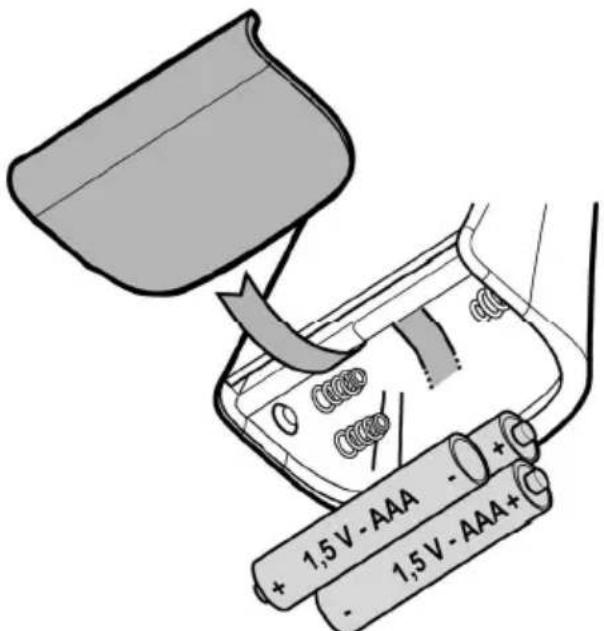

Fjärrkontroll ingår	Ja (enligt modell, med AAA-batterier)
Automatisk drift	Med röksensor, kompatibel med SNAP® och Elica-spishäll
Fettfilter	Metall, diskmaskinssäkert (varje månad)
Aktivt kolfilter	Tvättbart och återanvändbart, byt ut vart 3:e år
Filterindikator för mättnad	Ja, med manuell återställning
Minsta avstånd till hällen	50 cm (el) / 65 cm (gas eller kombi)
Diameter på avluftningskanal	Ansluts till anslutningsfläns (medföljer ej)
Elektrisk anslutning	220-240 V, 50/60 Hz (kontrollera på märkplåten)
Sugkraft	Ej specificerad, men intensiv hastighet för kraftig rök
Ljudnivå	Ej specificerad (beror på kanal)
Underhåll	Rengör regelbundet med fuktig trasa och neutralt rengöringsmedel
Vikt	Ej specificerad

Vanliga frågor - Bio I 120 USB ELICA

Vad är bredden på Elica Bio I 120 USB-köksfläkten?

Modellen Bio I 120 USB är utformad för en bredd på 120 cm (1200 mm), lämplig för stora kök.

Vilken typ av avluftning är möjlig?

Fläkten kan fungera i frånluftsversion (luft leds ut via kanal) eller i recirkulationsversion (luft filtreras och återförs till rummet), vilket kräver ett aktivt kolfilter.

Hur rengör jag fettfiltret?

Metallfettfiltret rengörs en gång i månaden, för hand med ett skonsamt rengöringsmedel eller i diskmaskin vid låg temperatur och kort program.

Hur byter jag kolfiltret?

Kolfiltret måste tvättas varannan månad (varmt vatten eller diskmaskin vid 65°C) och torkas i ugnen vid 100°C i 10 minuter. Det måste bytas ut vart 3:e år eller om det skadas.

Kan jag använda en fjärrkontroll?

Ja, fläkten är kompatibel med en fjärrkontroll (medföljer beroende på modell). Den styr hastigheter, belysning, fördröjd avstängning och sensor. Batterier (3×AAA) måste bytas vid behov.

Hur aktiverar jag automatiskt läge med sensor?

Tryck på avsedd knapp (symboliserad av en sensor) på kontrollpanelen. Fläkten justerar då hastigheten efter upptäckt rök. En initial manuell inställning kan krävas.

Vilket minsta avstånd mellan häll och fläkt?

Håll minst 50 cm för elspis och 65 cm för gas- eller kombispis. Om hällens bruksanvisning anger ett större avstånd, följ det.

Hur återställer jag filterindikatorn för mättnad?

Efter rengöring eller utbyte av filtret, tryck länge på motsvarande knapp (enligt modell: knapp 3+ eller återställningsknapp) inom en minut efter att fläkten stängts av.

Vad gör jag om fläkten inte startar?

Kontrollera först strömförsörjningen (uttag, säkring). Se till att fläkten är korrekt ansluten och att kabeln inte är skadad. Om problemet kvarstår, kontakta teknisk support.

Hur länge varar intensiv hastighet?

Intensiv hastighet (boost) varar i 5 minuter, varefter fläkten automatiskt återgår till medelhastighet eller stängs av om fördröjd avstängning är aktiverad.

BRUKSANVISNING Bio I 120 USB ELICA

SV Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk.

Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma.

! Det är viktigt att spara denna instruktionsbok så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall instruktionsboken alltid följa med produkten.
! Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.
! Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna.
! Kontrollera innan apparen installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

OBS: Delar som är märkta med symbolen “(*)” är extra tillbehör som endast medlevereras med vissa modeller, eller icke medlevererade delar som skall införskaffas separat.

Varningsföreskrifter

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhållsingrepp.

Apparaten får användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten.

Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt.

Lokalen skall vara ordentligt ventilerad

när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle.

Fläktkåpan ska rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas.

Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

WARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

Använd endast den typ av lampor som anges i denna handbok i kapitles Underhåll/Byte av lampa när lampan skall bytas ut.

Varning! Anslut inte apparaten till elnätet innan installationen är helt slutförd.

Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

Fläkten får aldrig användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ. Använd skruvar med rätt längd enligt föreskrifterna i Installationsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal.

VARNING! I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.

Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser

för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

• Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manualen för att förbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.

Utsugningsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen.

Avledningsröret skall ha samma diameter som anslutningsflänsen.

Varning! Avledningsröret medlevereras inte och skall införskaffas separat.

I det fall fläkten är försedd med kolfilter skall dessa tas ur.

Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen).

I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån.

Vi avsäger oss därför allt ansvar gällande denna typ av problem.

! Använd ett så kort rör som möjligt.
! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel

på böjarna 90°).

! Undvik stora skillnader i rörets tvärsnittsarea.

Filterversion

Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem.

Installation

Minsta tillåtna avständ mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 50cm om det är frågan om en elektrisk spis och 65cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avständ skall detta respekteras.

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

Varning! kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Fläkten är försedd med en speciell elkabel, kontakta därför vårt tekniska servicekontor i det kabeln skadats.

Montering

Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.
• Ta ur det/de aktiva kolfiltret/n om sådana är medlevererade (se även den härför gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall användas som filterversion.
• Kontrollera att inget bifogat material (till exempel påsar med skruvar, garantihandlingar etc.) har placerats inne i fläkten (av transportskäl), avlägsna eventuellt och spar.

Produkt med hög vikt. För flyttning och installation av fläktkåpan krävs minst två personer.

Funktion

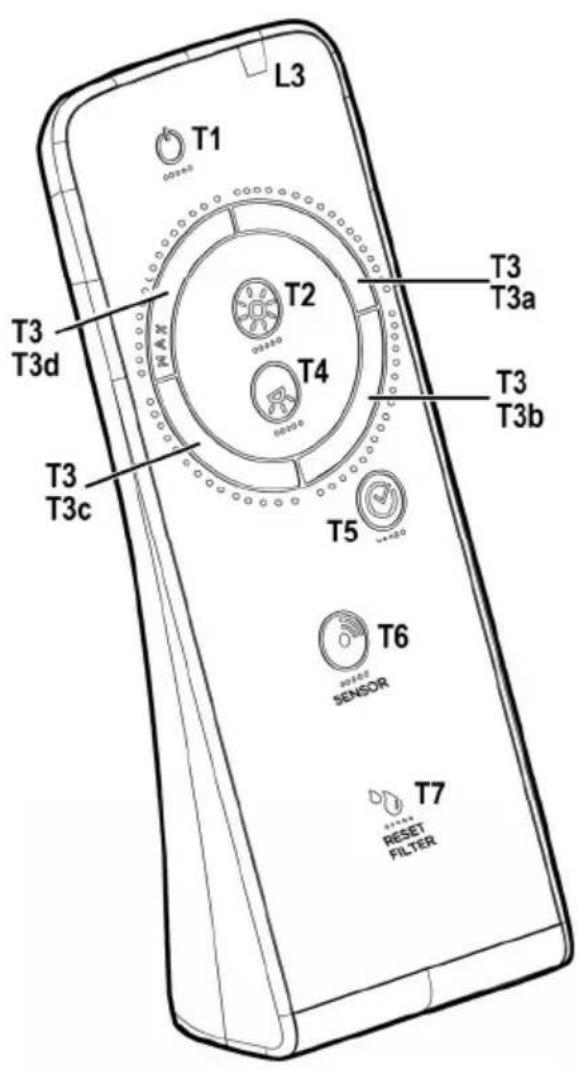

Vissa modeller kan fungera med en fjärrkontroll som införskaffas separat. Fjärrkontrollen styr fläktens huvudfunktioner.

Kontrollera med Er återförsäljare eller Servicekonor att modellen Ni införskaffat kan fungera med en fjärrkontroll.

Kontrollpanel med 7 tangenter

Vidrör tangenterna lätt för att välja fläktens funktioner.

Automatisk funktion (sensor), anslutning med SNAP®

ON/OFF-tangent belysning

Tryck kort för att tända eller släcka spishällens belysning.

Tryck länge för att justera ljusnyansen (endast vissa modeller).

Tangent för val av intensiv utsugningshastighet (utsugningseffekt) - funktionstid 5 minuter varefter fläkten återgår till den medelhöga hastigheten (utsugningseffekten) eller stängs av i det fall den senarelagda avstängningen är aktiverad (kan endast aktiveras med fjärrkontrollen).

Tangenten blinkar i båda fallen vilket indikerar att hastighetsinställningen är tidsbestämd.

Tangent för val av hög utsugningshastighet (utsugningseffekt).

Tangenten blinkar när den senarelagda avstängningen är aktiverad (kan endast aktiveras med fjärrkontrollen).

Tangent för val av medelhög utsugningshastighet (utsugningseffekt).

Tangenten blinkar när den senarelagda avstängningen är aktiverad (kan endast aktiveras med fjärrkontrollen).

Tangent för val av låg utsugningshastighet (utsugningseffekt) – när tangenten blinkar indikerar detta att fettfiltret kräver rengöring.

Tangenten blinkar när den senarelagda avstängningen är aktiverad (kan endast aktiveras med fjärrkontrollen).

OFF-tangent motorn (stand by)

Signal för filtrens Mättning

Fläkten signalerar med jämna intervaller att filtren kräver ett underhåll.

När tangenten tänds med fast sken indikerar detta att fettfiltret kräver ett underhåll.

När tangenten MAX tänds med blinkande sken indikerar detta att att det aktiva kolfiltret kräver ett underhåll.

OBS: Signalen för filtrens mättning forsätter att fungera under en minut efter att fläkten slagits av, under denna tidsperiod skall signalen för filtrens mättning återställas.

Återställning av signalen för filtrens mättning:

Tryck länge på tangenten

Aktivering av det aktiva kolfiltrets signal för mättning

OBS: detta förfarande skall utföras på avstängd fläkt.

Vanligtvis är denna funktion avaktiverad, tryck länge på

tangenten MAX för att aktivera funktionen, tangenten tänds med fast sken.

För att avaktivera funktionen, tryck länge på tangenten

, tangenten tänds med blinkande sken.

Automatisk funktion (sensor), anslutning med SNAP®

Varning! Fläktens optimala prestanda är beroende av "Inställningen av den Automatiska Funktionens parametrar" (se härför gällande avsnitt)

Automatisk funktion (sensor)

Tryck på tangenten

sken

S

(lysdioden i mitten tänds med vitt

Fläkten startar med en hastighet som är anpassad efter den koncentration av matos och ånga som fläktens sensor avläser.

Fläktens automatiska funktion med SNAP®

Tryck på tangenten .(lysdioderna tänds med oranget sken) vilket indikerar att fläktens automatiska funktion med SNAP® är aktiverad.

OBS: SNAP® är en extra utsugningsenhet som fungerar parallellt med fläkten. För ytterligare information se SNAP®-enhetens handbok.

Fläktens automatiska funktion med spishällen Elica

Fläktens prestanda beror ochså på användningen av spishällen Elica.

(lysioderna tänds med vitt

sken) vilket indikerar att fläkten kan fungera automatiskt tillsammans med spishällen Elica, fläktens prestanda beror därför också på användningen av spishällen Elica.

OBS: den automatiska funktionen med spishäll är endast möjlig med spishällen Elica, för ytterligare information kontakta en officiell återförsäljare eller ett auktorieserat Tekniskt Servicekontor.

Fläktens automatiska funktion med SNAP® och spishäll Elica

.(lysdioderna tänds med

orange sken) vilket indikerar att fläkten kan fungera automatiskt med spishällen och SNAP®

Inställning av den Automatiska Funktionens parametrar

OBS: Samtliga ingrepp för att justera, välja, registrera och utföra logiska anslutningar skall göras på avstängd fläkt (OFF).

Inställningen av parametrarna sker vanligtvis automatiskt varje gång fläkten ansluts till elnätet (t.ex. vid en första installation eller efter ett elavbrott) eller manuellt).

Manuell inställning

Den manuella inställningen skall utföras i det fall den Automatiska Funktionen inte fungerar korrekt och samtidigt som normala miljöförhållanden råder i köket. Den manuella inställningen inbegriper:

• Justering av fläkten:
• Val av spishäll.
• Logisk anslutning av fläkten med SNAP ^ (i det fall en SNAP ^ -enheten är tillgänglig).

Justering av fläkten

Tryck länge på tangenten , tangentens samtliga lysdioder blinkar vilket indikerar att justeringen av fläkten har inletts, justeringsprocessen pågår i cirka 5 minuter.

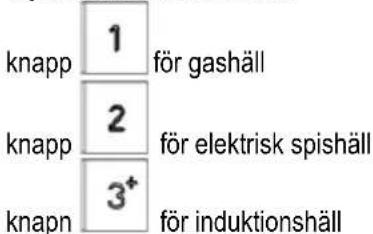

Val av spishäll

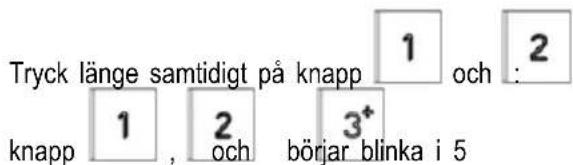

Tryck samtidigt på tangenterna

tangenterna under 5 sekunder.

tangent i det fall det är frågan om en gasspishäll

tangent det fall det är frågan om en elektrisk spishäll

tangent i det fall det är frågan om en induktionshäll.

Den nedtryckta tangenten förblir tänd vilket indikerar att valet ägt rum. Efter 10 sekunder blinkar tangenten kort för vilket indikerar att det utförda valet registrerats.

Logisk anslutning av fläkten med SNAP® (i det fall en SNAP®-enheten är tillgänglig).

Anslutningen av fläkten med SNAP® sker auotomatiskt. Inga inställningar är nödvändiga.

Kontrollpanel med 6 tangenter

Automatisk funktion (sensor) och anslutning med SNAP®

Ljusknapp ON/OFF

Ett kort tryck för att tända eller släcka belysningen över spishällen.

Ett långt tryck för att reglera ljusnyansen.

Knapp för val av hög hastighet (sugeffekten):

- första trycket

Knapp för val av intensiv hastighet (sugeffekten):

- andra trycket

Den intensiva hastigheten (sugeffekt) varar 5 minuter varefter den går tillbaka till den medelhastighet (sugeffekten); knappen blinkar.

Observera: tryck på nytt för att gå tillbaka till hög hastighet (sugeffekt).

Knapp för val av medelhastighet (sugeffekt)

Knapp för val av låg hastighet (sugeffekt) - när den blinkar behöver fettfiltren tvättas.

Knapp för motor OFF (standby)

Indikatorer för filtermättning

Vid regelbundna intervaller signalerar fläkten behovet att utföra underhåll av filtren.

tänd med fast ljus: utför underhåll av

tänd och blinkande ljus: utför underhåll av ltret

Observera: Signalering av filtermättning inom den första minuten efter att fläkten släckts, inom denna tid ska mättnadsindikatorerna återställas.

Återställ indikatorerna för filtermättning:

Ett långt tryck på knappen

Aktivering av indikatorn för det aktiva kolfiltrets mättning

Obs! denna åtgård ska utföras med fläkten släckt.

Denna indikator är normalt avaktiverad tryck på knappen

en längre stund för att aktivera funktionen: tänds med fast ljus.

För att avaktivera funktionen, tryck på knappen

längre stund: knappen tänds med blinkande ljus.

Automatisk funktion (sensor), anslutning med SNAP®

Obs! Fläktens goda funktion beror på "Reglering av parametrarna för Automatisk funktion" (se tillhörande avsnitt)

Automatisk funktion (sensor)

Tryck på knappen (knappen tänds med vitt ljus).

Fläkten tänds med den lämpligaste hastigheten beroende på matoset som avkänns av sensorn på fläkten.

Fläktens automatiska funktion med SNAP®

Tryck på knappen (knappen tänds med orange ljus för att indikera att fläkten kan fungera automatiskt med SNAP®).

Observera: SNAP ^® är en extra sugenhet som kan fungera tillsammans med fläkten. För ytterligare information, se manualen som bifogas SNAP ^®

Reglering av parametrarna för Automatisk funktion

Observera: Alla åtgärder för kalibrering, val, reglering och logisk anslutning som beskrivs nedan är möjliga med fläkten släckt (OFF).

Regleringen av parametrarna sker reguljärt i automatisk funktion var gång fläkten återansluts till elnätet (till ex: med första installationen eller efter en blackout) eller manuellt.

Manuell reglering

Ska utföras när funktionen är otillfredsställande vid automatisk drift och ska utföras när rumsförhållandena är normala i köket.

Manuell reglering förutser:

- Kalibrering av fläkten:

- Val av spishäll (gas - induktion eller elektrisk).

- Logisk anslutning mellan fläkt och SNAP® (om SNAP® finns).

Kalibrering av fläkten

Ett långt tryck på knapp , knappen blinkar för att indikera att kalibreringen påbörjats, denna varar cirka 5 minuter.

Val av spishäll (gas - induktion eller elektrisk)

sekunder.

Tryck inom denna intervall:

Den förvalda knappen förblir tänd för att indikera att valet gjorts, efter 10 sekunder blinkar knappen kort för att indikera att valet har registrerats.

Logisk anslutning mellan fläkt och SNAP® (om SNAP® finns).

Anslutningen mellan fläkten och SNAP® är automatisk, det behövs ingen inställning för detta.

Fjärrkontroll

Varning! En del av denna fjärrkontrolls funktioner kan endast aktiveras med vissa käpmodeller.

Anslutning av fjärrkontroll:

Tryck länge på T2 +T5 inom den första minuten av kåpans tillförsel. Den lyckade anslutningen kommer att synas på kåpan.

Beskrivning av fjärrkontrollens funktioner

T1. AV-knapp
T2. PÅ/AV-knapp och justering av den dämpade belysningens intensitet
T3. Kontrollknapp för aspirationshastigheten (effekt):
T4. PÅ/AV-knapp belysning av spishäll
T5. PÅ/AV-knapp fördröjd avstängning av kåpan
T6. PÅ/AV-knapp sensor.
T7. Återställningsknapp för signalering av filtrens mättnad.
L3. Lysdiod kontrollampa för fjärrkontrollens funktion

Anmärkning: rör knapparna med ett lätt tryck för att välja de tillgängliga funktionerna.

T1. AV-knapp
Tryck för att stänga av kåpan
T2. PÅ/AV-knapp och justering av den dämpade belysningens intensitet Tryck kort för att slå på eller stänga av den dämpade belysningen Tryck längre för att justera dess intensitet.

Anmärkning: Den dämpade belysningen finns endast tillgänglig hos några modeller.

T3. Kontrollknapp för aspirationshastigheten (effekt)

Rör knappen med start från vilken position som helst och utför en roterande rörelse medurs eller moturs för att öka eller minska aspirationshastigheten.

Knappen är uppdelad i flera sektorer och man kan välja önskad hastighet genom att trycka direkt på motsvarande sektor såsom följer:

T3a: Hastighet 1 (låg aspiration)

T3b: Hastighet 2 (medelaspiration)

T3c: Hastighet 3 (hög aspiration)

T3d: Hastighet 4 (intensiv aspiration)

T4. PÅ/AV-knapp ljus spishäll
Tryck för att tända eller släcka spishällens belysning.

T5. PÅ/AV-knapp fördröjd avstängning av kåpan.

Tryck för att programmera fördröjd avstängning av kåpan baserad på den aspirationshastighet (effekt) som är aktiv i det ögonblicket:

Hastighet 1 (låg aspiration): 20 minuter

Hastighet 2 (medelaspiration): 15 minuter

Hastighet 3 (hög aspiration) 10 minuter

T6. PÅ/AV-knapp sensor.

Tryck länge för att aktivera/inaktivera funktionssättet med sensor som innebär hantering av aspirationen på automatiskt sätt.

Anmärkning: Sensorn finns endast tillgänglig hos några modeller.

T7. Återställningsknapp för signalering av filtrens mättnad.

Underhåll av fjärrkontrollen

Rengöring av fjärrkontrollen:

Rengör fjärrkontrollen med en mjuk trasa och ett milt rengöringsmedel utan slipverkan.

Byte av batteri:

• Öppna batterifacket.
- Byt ut de förbrukade batterierna med 3 nya batterier på 1,5 V typ AAA.
När du sätter in det nya batteriet ska du respektera den polaritet som anges i batterifacket!
- Stäng batterifacket igen.

Batteriåtervinning

Ätervinningen av batterierna skall ske i enlighet med alla i landet gällande lagar och bestämmelser. Kasta inte använda batterier med vanliga sopor.

Batterierna skall återvinnas på ett kontrollerat och säkert sätt.

För ytterligare information beträffande miljöskydd, återanvändning och återvinning av batterier, kontakta ifrågavarande myndighet med ansvar för sopsorteringen.

Underhåll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Fettfilter

Fig. 29-30-32-34-35

Detta suger upp fettpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gång i månaden (eller när indikatorn för filtrets mättning – om sådan finns på er modell – anger att detta är nödvändigt), med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 33

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret kan tvättas varannan månad (eller när indikatorn för filrets mättning – om sådan finns på er modell - anger att detta är nödvändigt) med varmt vatten och ett lämpligt rengöringsmedel, eller i diskmaskin med 65°C (om filtret diskas i diskmaskin skall ett fullständigt program köras utan annan disk i maskinen).

Avlägsna allt överflödigt vatten utan att skada filtret och torka det därefter i ugnen med 100°C i 10 minuter.

Byt ut dynan vart tredje år och varje gång filten skadats.

Byte av Lampor

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upptill 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.

Kontakta det tekniska servicekontoret för byte av lysdioderna.

Bruk kun samme type lyspære som indikeres i avsnittet vedlikehold/utbytting av lyspære i denne veiledningen när lyspæren skal byttes ut.

• Kalibrering av ventilatoren:

Kullfilter (kun med resirkulering av luften)

Fig. 33

Tryk langvarigt på tasten

For at deaktivere funktionen, tryk langvarigt på tasten

Tryk langvarigt samtidig på tasterne

Tryk langvarigt på tasten

For at deaktivere funktionen, tryk langvarigt på tasten
