MANUALE UTENTE Bio I 120 USB ELICA

IT Istruzioni di montaggio e d'uso

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

La cappa può avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

! E' importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.

! Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro. L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione.

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Per la sostituzione della lampada utilizzare solo il tipo lampada indicato nella sezione manutenzione /sostituzione lampada di questo manuale.

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

Mai utilizzare la cappa senza griglia correttamente montata! La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto. Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione. In caso di dubbio,

consultare il centro di assistenza autorizzato o personale qualificata similare.

ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo ■ sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

- Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l'impatto ambientale: Quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuazione non è fornito e va acquistato.

Se la cappa è provvista di filtri al carbone, questi devono essere tolti.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuizione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina perciò ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensabile.

! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90°).

! Evitare cambiamenti drastici di sezione del condotto.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installazione prescelta.
• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche paragrafo relativo). Questo/i va/nno rimontato/i solo se si vuole utilizzare la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventualmente va tolto e conservato.

Prodotto dal peso eccessivo, la movimentazione e installazione della cappa deve essere fatta da almeno due o più persone.

Funzionamento

Per alcuni modelli è disponibile un telecomando, come kit accessorio, con cui sipossono controllare le funzioni principali della cappa.

Varificate con il rivenditore o il centro di assistenza autorizzato l'idoneità del Vs. modello.

Pannello di controllo con 7 tasti

Per selezionare le funzioni della cappa è sufficiente sfiorare i comandi.

Funzionamento automatico (sensore) e connessione con SNAP®

Tasto ON/OFF luce

Premere brevemente per accendere o spegnere l'illuminazione del piano di cottura.

Premere a lungo per regolare la tonalità della luce (solo in alcuni modelli).

Tasto di selezione velocità (potenza di aspirazione) intensiva - durata 5 minuti dopodichè ritorna alla velocità (potenza di aspirazione) media o si spegne se attivato lo spegnimento della cappa ritardato (solo con telecomando).

Il tasto lampeggia in entrambi i casi ad indicare la temporizzazione della velocità.

Tasto di selezione velocità (potenza di aspirazione) alta.

Il tasto lampeggia se attivato lo spegnimento della cappa ritardato (solo con telecomando).

Tasto di selezione velocità (potenza di aspirazione) media-

Il tasto lampeggia se attivato lo spegnimento della cappa ritardato (solo con telecomando).

Tasto di selezione velocità (potenza di aspirazione) bassa - quando lampeggia indica la necessita di lavare il filtro grassi.

Il tasto lampeggia se attivato lo spegnimento della cappa ritardato (solo con telecomando).

Tasto OFF motore (stand by)

Indicatori di Saturazione filtri

Ad intervalli regolari la cappa segnala la necessità di eseguire la manutenzione dei filtri.

Tasto MAX acceso a luce fissa: eseguire la manutenzione del filtro grassi.

Tasto MAX acceso a luce lampeggiante: eseguire la manutenzione del filtro carbone attivo

Nota: La segnalazione di saturazione dei filtri è visibile entro il primo minuto dopo lo spegnimento della cappa, entro questo tempo va eseguito il reset degli indicatori di saturazione.

Reset indicatori saturazione filtri:

Premere a lungo il tasto

Attivazione indicatore saturazione filtro al carbone attivo

Nota: questa operazione va eseguita a cappa spenta. questo indicatore è normalmente disattivato premere i

tasto MAX a lungo per attivare la funzione: il tasto si illumina a luce fissa.

Per disattivare la funzione, premere il tasto lungo: il tasto si illumina a luce lampeggiante.

a

Funzionamento automatico (sensore), connessione con SNAP®

Attenzione! Il buon funzionamento della cappa dipenderà dalla "Regolazione dei parametri per il Funzionamento automatico" (vedi paragrafo relativo)

Funzionamento automatico (sensore)

Premere il tasto (il LED centrale si accende in bianco).

La cappa si accenderà alla velocità più idonea in base ai fumi di cottura rilevati dal sensore di cui è dotata la cappa.

Funzionamento automatico della cappa con SNAP®

Premere il tasto (i LED si accendono in arancio ad indicare che la cappa è in grado di funzionare automaticamente con lo SNAP®).

Nota: Lo SNAP® è una unita di aspirazione ausiliaria in grado di funzionare insieme alla cappa. Per le ulteriori informazioni, consultare il manuale fornito con lo SNAP®

Regolazione dei parametri per il Funzionamento automatico

Nota: Tutte le operazioni di calibrazione, selezione, regolazione e collegamento logico sotto descritte sono possibili cappa spenta (OFF).

La regolazione dei parametri avviene regolarmente in automatico ogni qualvolta la cappa viene ricollegata alla rete elettrica (ad es: con la prima installazione o dopo un blackout) oppure manualmente.

Regolazione manuale

Da eseguire quando si nota un funzionamento insoddisfacente del Funzionamento automatico e va eseguita quando nella cucina persistono condizioni ambientali normali.

La regolazione manuale prevede:

• Calibrazione della cappa:
- Selezione del piano di cottura (gas - induzione o elettrico).
- Collegamento logico tra cappa e SNAP ^ (se in possesso dello SNAP ^ ).

Calibrazione della cappa

Premere a lungo il tasto , tutti i LED del tasto lampeggiano ad indicare che ha avuto inizio la calibrazione, il precesso di calibrazione durerà 5 minuti circa.

Selezione del piano di cottura (gas - induzione o elettrico)

Premere a lungo contemporaneamente i tasti

1 2 1 2 3 e : i tasti , e

iniziano a lampeggiare per 5 secondi.

Entro questo termine premere:

il tasto 1 in caso di piano di cottura a gas

il tasto 2 in caso di piano di cottura elettrico

3 il tasto in caso di piano di cottura a induzione

Il tasto prescelto rimane acceso ad indicare l'avvenuta selezione, dopo 10 secondi il tasto lampeggia brevemente ad indicare che la selezione eseguita è stata registrata.

Collegamento logico tra cappa e SNAP ^® (se in possesso dello SNAP ^® ).

Il collegamento tra cappa e SNAP® è automatico. non è necessario eseguire alcuna impostazione.

Pannello di controllo con 6 tasti

Funzionamento automatico (sensore) e connessione con SNAP®

Tasto ON/OFF luce

Premere brevemente per accendere o spegnere l'illuminazione del piano di cottura.

Premere a lungo per regolare la tonalità della luce.

Tasto di selezione velocità (potenza di aspirazione) alta:

- prima pressione

Tasto di selezione velocità (potenza di aspirazione) intensiva:

- seconda pressione

La velocità (potenza di aspirazione) intensiva ha una durata 5 minuti dopodichè si ritorna alla velocità (potenza di aspirazione) media ; il tasto lampeggia.

Nota: premendo nuovamente si torna alla velocità (potenza di aspirazione) alta.

Tasto di selezione velocità (potenza di aspirazione) media-

Tasto di selezione velocità (potenza di aspirazione) bassa - quando lampeggia indica la necessita di lavare il filtro grassi.

Tasto OFF motore (stand by)

Indicatori di Saturazione filtri

Ad intervalli regolari la cappa segnala la necessità di eseguire la manutenzione dei filtri.

Tasto 3 ^+ acceso a luce fissa: eseguire la manutenzione del filtro grassi.

Tasto 3 ^+ acceso a luce lampeggiante: eseguire la manutenzione del filtro carbone attivo

Nota: La segnalazione di saturazione dei filtri è visibile entro il primo minuto dopo lo spegnimento della cappa,

entro questo tempo va eseguito il reset degli indicatori di saturazione.

Reset indicatori saturazione filtri:

Premere a lungo il tasto

Attivazione indicatore saturazione filtro al carbone attivo

Nota: questa operazione va eseguita a cappa spenta.

Questo indicatore è normalmente disattivato premere il

tasto 3 ^+ a lungo per attivare la funzione: il tasto si illumina a luce fissa.

Per disattivare la funzione, premere il tasto lungo: il tasto si illumina a luce lampeggiante.

Funzionamento automatico (sensore), connessione con SNAP®

Attenzione! Il buon funzionamento della cappa dipenderà dalla "Regolazione dei parametri per il Funzionamento automatico" (vedi paragrafo relativo)

Funzionamento automatico (sensore)

Premere il tasto S (il tasto si accende in bianco).

La cappa si accenderà alla velocità più idonea in base ai fumi di cottura rilevati dal sensore di cui è dotata la cappa.

Funzionamento automatico della cappa con SNAP®

Premere il tasto (il tasto si accende in arancio ad indicare che la cappa è in grado di funzionare automaticamente con lo SNAP®).

Nota: Lo SNAP® è una unita di aspirazione ausiliaria in grado di funzionare insieme alla cappa. Per le ulteriori informazioni, consultare il manuale fornito con lo SNAP®

Regolazione dei parametri per il Funzionamento automatico

Nota: Tutte le operazioni di calibrazione, selezione, regolazione e collegamento logico sotto descritte sono possibili cappa spenta (OFF).

La regolazione dei parametri avviene regolarmente in automatico ogni qualvolta la cappa viene ricollegata alla rete elettrica (ad es: con la prima installazione o dopo un blackout) oppure manualmente.

Regolazione manuale

Da eseguire quando si nota un funzionamento insoddisfacente del Funzionamento automatico e va eseguita quando nella cucina persistono condizioni ambientali normali.

La regolazione manuale prevede:

- Calibrazione della cappa: - Selezione del piano di cottura (gas - induzione o elettrico).

- Collegamento logico tra cappa e SNAP ^ (se in possesso dello SNAP ^ ).

Calibrazione della cappa

Premere a lungo il tasto \$ , il tasto lampeggia ad indicare che ha avuto inizio la calibrazione, il precesso di calibrazione durerà 5 minuti circa.

Selezione del piano di cottura (gas - induzione o elettrico)

Premere a lungo contemporaneamente i tasti 1

e 2 : i tasti 1 , 2 e 3+ iniziano a lampeggiare per 5 secondi.

Entro questo termine premere:

il tasto 1 in caso di piano di cottura a gas il tasto 2 in caso di piano di cottura elettrico il tasto 3+ in caso di piano di cottura a induzione Il tasto prescelto rimane acceso ad indicare l'avvenuta selezione, dopo 10 secondi il tasto lampeggia brevemente ad indicare che la selezione eseguita è stata registrata.

Collegamento logico tra cappa e SNAP® (se in possesso dello SNAP®).

Il collegamento tra cappa e SNAP® è automatico. non è necessario eseguire alcuna impostazione.

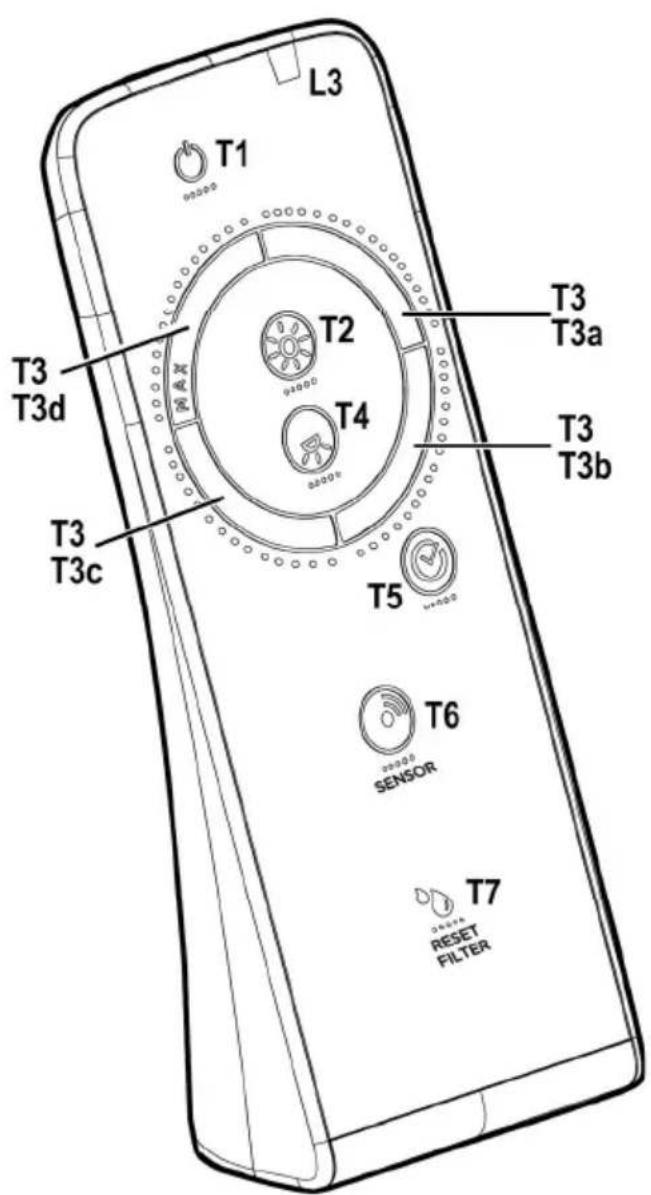

Telecomando

Attenzione! Alcune funzioni di questo telecomando sono attivabili solo con alcuni modelli di cappa.

L3 T1 T2 T3 T3a T4 T3 T3b T3 T3d T3 T3c T5 T6 SENSOR T7 RESET FILTER

Affiliazione telecomando:

Premere a lungo T2 +T5 entro il primo minuto di alimentazione della cappa.

L'avvenuta affiliazione sarà visibile sulla cappa.

Descrizione delle funzioni del telecomando

T1. Tasto OFF
T2. Tasto ON/OFF e regolazione intensità luce soffusa
T3. Tasto di controllo della velocità (potenza) di aspirazione:
T4. Tasto ON/OFF luce piano di cottura
T5. Tasto ON/OFF spegnimento della cappa ritardato
T6. Tasto ON/OFF sensore.
T7. Tasto reset segnalazione saturazione filtri.
L3. Led spia di funzionamento del telecomando

Nota: sfiorare i tasti esercitando una leggera pressione per selezionare le funzioni disponibili.

T1. Tasto OFF
Premere per spegnere la cappa
T2. Tasto ON/OFF e regolazione intensità luce soffusa Premere brevemente per accendere o spegnere la luce soffusa
Premere più a lungo per regolarne l'intensità.

Nota: L'illuminazione a luce soffusa è disponibile solo in alcuni modelli.

T3. Tasto di controllo della velocità (potenza) di aspirazione Sfiorare il tasto partendo da qualsiasi posizione esercitando un movimento rotatorio in senso orario o antiorario per aumentare o diminuire la velocità di aspirazione.

Il tasto è diviso in più settori, si può selezionare la velocità desiderata premendo direttamente nel settore corrispondente come segue:

T3a: Velocita 1 (aspirazione bassa)

T3b: Velocità 2 (aspirazione media)

T3c: Velocità 3 (aspirazione alta)

T3d: Velocità 4 (aspirazione intensiva)

T4. Tasto ON/OFF luce piano di cottura Premere per accendere o spegnere la luce di illuminazione del piano di cottura.

T5. Tasto spegnimento della cappa ritardato:

Premere per programmare lo spegnimento ritardato della cappa in base alla velocità (potenza) di aspirazione attiva in quel momento:

Velocita 1 (aspirazione bassa): 20 minuti

Velocità 2 (aspirazione media): 15 minuti

Velocità 3 (aspirazione alta): 10 minuti

T6. Tasto ON/OFF sensore.

Premere a lungo per attivare/disattivare la modalità con sensore la quale prevede la gestione dell'aspirazione in modo automatico.

Nota: Il sensore è disponibile solo in alcuni modelli.

T7. Tasto reset segnalazione saturazione filtri.

Manutenzione del telecomando

Pulizia del telecomando:

Pulire il telecomando con un panno morbido ed una soluzione detergente neutra priva di sostanze abrasive

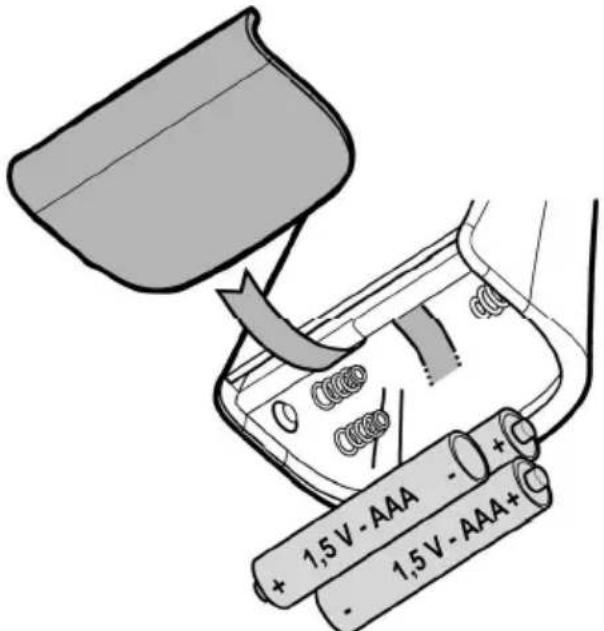

Sostituzione della batteria:

• Aprire il vano della batteria.
• Sostituire le batterie esausta con 3 pile nuove da 1,5 V tipo AAA.
  Nell' inserire la nuova batteria rispettare le polarità indicate nel vano della batteria!
• Richiudere il vano della batteria.

+ 1,5 V - AAA - - 1,5 V - AAA + C

Smaltimento delle batterie

Lo smaltimento delle batterie deve essere svolto in accordo con tutte le normative e leggi nazionali. Non smaltite le batterie usate assieme ai rifiuti normali.

Le batterie devono essere smaltite in modo sicuro.

Per maggiori ragguagli circa gli aspetti di protezione dell'ambiente, il riciclaggio e lo smaltimento di batterie, contattate gli uffici incaricati della raccolta differenziata.

Manutenzione

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Fig. 29-30-32-34-35

Trattiene le particelle di grasso derivanti dalla cottura.

Deve essere pulito una volta al mese (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica questa necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante) Fig. 33

Trattiene gli odori sgradevoli derivanti dalla cottura.

Il filtro al carbone può essere lavato ogni due mesi (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica questa necessità) in acqua calda e detergenti idonei o in lavastoviglie a 65°C (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo senza stoviglie all'interno).

Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché riporlo nel forno per 10 minuti a 100°C per asciugarlo definitivamente.

Sostituire il materassino ogni 3 anni e ogni volta che il panno risulta danneggiato.

Sostituzione Lampade

La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED.

I LED garantiscono una illuminazione ottimale, una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.

Jos tuulettimessa on hiilisuodattimet, ne on irrotettava.

Premere a lungo il tasto
