MANUAL DE UTILIZADOR Bio I 120 USB ELICA

PT Instruções para montagem e utilização

PT - Instruções para montagem e utilização

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozimento e é destinado exclusivamente para uso doméstico.

O exaustor pode ter estéticas diferentes a quanto ilustrado neste livrete, todavia as instruções de uso, manutenção e instalação permanecem as mesmas.

! É importante conservar este manual para eventuais consultas futuras.

Em caso de venda ou mudança, certificar-se que o manual acompanhe o produto.

! Ler cuidadosamente as instruções: elas apresentam importantes informações sobre a instalação, uso e segurança.

! Não efetuar variações elétricas ou mecânicas no produto ou nos tubos de fuga.

! Antes de prosseguir com a instalação do dispositivo, verificar todos os componentes que não sejam danificados. Caso contrário, contatar o seu fornecedor e não prosseguir com a instalação.

Nota: As peças que apresentam o símbolo “(*)” são acessórios opcionais fornecidos somente em alguns modelos ou são peças que não acompanham o produto, mas que precisam ser adquiridas.

Advertências

Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.

Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.

Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento

dos riscos envolvidos.

As crianças não devem ser autorizadas a manipular os comandos ou brincar com o aparelho.

A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

O local onde o aparelho será instalado, deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto a outros dispositivos de combustão de gás ou outros combustíveis.

O exaustor deve ser limpo regularmente, seja interna que externamente (PELO MENOS UMA VEZ POR MÊS), respeitando sobretudo o quanto expressamente indicado nas instruções de manutenção.

A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.

É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.

CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizado com a placa de fogão.

Para a substituição da lâmpada, utilizar apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.

ATENÇÃO! Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.

Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

O sistema de condutas desde aparelho não pode ser conectado a outro sistema de ventilação já existente que esteja sendo usado para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros

combustíveis.

Não utilizar ou deixar o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.

Nunca utilizar o exaustor sem as grades montadas corretamente.

O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que não seja especificamente indicado.

Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.

Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.

Em caso de dúvida, consultar um centro de assistência autorizado ou pessoa qualificada similar.

ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento elétrico e eletrónico (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de dispersão inadequada deste produto.

O símbolo no produto ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

- Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em função por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muita fumaça ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para

otimizar a eficiência e minimizar o ruído.

Uso

O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão aspirante

Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor.

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

Se o exaustor for dotado de filtros de carvão ativo, estes deverão ser retirados.

Conectar o exaustor aos tubos e orifícios de descarga da parede com diâmetro equivalente a saída de ar (falange de união).

O uso de tubos ou orifícios de descarga de parede com diâmetro inferior, pode provocar a diminuição da performance de aspiração e um drástico aumento do ruído.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo condutor com o comprimento não inferior ao indicado.

! Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°C 90°).

! Evitar alterações drásticas da seção do tubo (diâmetro).

Versão filtrante

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão é necessário instalar um sistema de filtragem adicional a base de carvão ativado.

Instalação

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões elétricos e 65cm no caso de fogões à gás ou combinados.

Se as instruções de instalação do fogão à gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Conexão elétrica

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada em conformidade com as normas vigentes posta em zona acessível, mesmo depois da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontra em zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições

da categoria de sobretensão III, conformemente às regras de instalação.

Atenção! Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar seu funcionamento, atentar sempre para que o cabo de rede esteja montado corretamente.

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao serviço de assistência técnica.

Montagem

Antes de iniciar a instalação:

• Verificar que o produto adquirido tenha dimensões adequadas para a área escolhida de instalação.
• Tirar o/s filtro/s de carvão ativado (*) se fornecidos (ver também o parágrafo relativo). Este/s deve/m ser remontado/s somente caso se deseje utilizar o exaustor na versão filtrante.
• Verificar que, dentro do exaustor, não haja (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos (*), garantias (*) etc.), eventualmente tirar e conservar.

Produto com peso excessivo. A movimentação e a instalação do exaustor devem ser feitas por pelo menos duas ou mais pessoas.

Funcionamento

Para alguns modelos, é disponível um controle remoto no kit de acessórios, com o qual é possível controlar as principais funções do exaustor.

Verifique o seu modelo com o seu revendedor ou o centro de assistência autorizado.

Painel de controle com 7 teclas

Para selecionar as funções do exaustor, é suficiente tocar delicadamente os comandos.

Funcionamento automático (sensor), conexão com SNAP®

Tecla ON/OFF luz

Pressionar brevemente para ligar ou desligar a iluminação da placa de fogão. Pressionar longamente para ajustar a tonalidade da luz (somente em alguns modelos).

Tecla de seleção da velocidade (potência de aspiração) intensiva – duração de 5 minutos, após o que retornará à velocidade (da potência de aspiração) média ou se desligará, caso for ativado o desligamento automático do exaustor (somente com controle remoto).

A tecla piscará em ambos os casos para

indicar a temporização da velocidade.

Tecla de seleção da velocidade (potência de aspiração) alta.

A tecla piscará caso for ativado o desligamento automático do exaustor (somente com controle remoto).

Tecla de seleção da velocidade (potência de aspiração) média.

A tecla piscará caso for ativado o desligamento automático do exaustor (somente com controle remoto).

Tecla de seleção da velocidade (potência de aspiração) baixa. - quando pisca, está a indicar a necessidade da lavagem dos filtros de gordura.

A tecla piscará caso for ativado o desligamento automático do exaustor (somente com controle remoto).

Tecla OFF motor (stand by)

Indicador de Saturação dos filtros

O exaustor irá sinalizar, em intervalos regulares, a necessidade de efetuar a manutenção dos filtros.

Nota: A sinalização de saturação dos filtros é visível nos primeiros minutos após o desligamento do motor, neste tempo, executar o reset dos indicadores de saturação.

Reset dos indicadores de saturação dos filtros:

Pressionar prolongadamente a tecla

Ativação do indicador de saturação do filtro de carvão ativo

Nota: esta operação deve ser efetuada com o exaustor desligado.

Este indicador, normalmente é desativado. Pressionar

prolongadamente a tecla para ativar a função: a tecla se acederá em luz estática.

Para desligar a função, pressionar a tecla prolongadamente: a tecla iniciará a piscar.

Funcionamento automático (sensor), conexão com SNAP®

Atenção! O bom funcionamento do exaustor vai depender da "Regularização dos parâmetros para o Funcionamento automático" (veja parágrafo relativo).

Funcionamento automático (sensor)

(o LED central

O exaustor irá funcionar na velocidade mais adequada, em base a fumaça de cozedura relevada pelo sensor, o qual o exaustor é dotado.

Funcionamento automático do exaustor com SNAP®

.os LEDs

Pressionar a tecla (os LEDs acendem-se com a cor laranja) para indicar que o exaustor è capaz de funcionar automaticamente com o SNAP®

Nota: O SNAP® é uma unidade de aspiração auxiliaria, capaz de funcionar junto ao exaustor. Para maiores informações, consultar o manual fornecido com o SNAP®

Funcionamento automático do exaustor com a placa de fogão Elica

O comportamento do exaustor também vai depender da utilização da placa de fogão Elica.

(os LEDs

Pressionar a tecla .(os LEDs se acenderão

de branco) para indicar que o exaustor è capaz de funcionar automaticamente com a placa de fogão Elica. Por isso, o comportamento do exaustor também vai depender da utilização da placa de fogão Elica.

Nota: O funcionamento automático com a placa de fogão só è possível com placas específicas. Para maiores informações, contactar o revendedor oficial ou centro de assistência técnica autorizado.

Funcionamento automático do exaustor com SNAP® e fogão Elica

(os LEDs

Pressionar a tecla (os LEDs acendem-se com a cor laranja) para indicar que o exaustor é capaz de funcionar automaticamente com a placa de fogão e o SNAP®

Regularização dos parâmetros para o Funcionamento automático

Nota: Todas as operações de calibragem, seleção, ajuste e ligação lógica, abaixo descritas, são possíveis somente com o exaustor desligado (OFF).

O ajuste dos parâmetros ocorre regularmente em automático cada vez que o exaustor é reconectado na fonte de alimentação (por exemplo: com a primeira instalação ou após um blackout) ou manualmente.

Regularização manual

Deve ser feita quando se nota um funcionamento insatisfatório no Funcionamento automático e deve ser efetuada quando, na cozinha, persistir condições ambientais normais.

A regularização manual prevê:

• Calibração do exaustor:

- Seleção da placa de fogão.

- Ligação lógica entre o exaustor e SNAP ^ (caso possua o SNAP ^ ).

Calibração do exaustor

Pressionar prolongadamente a tecla, todos os LEDs da tecla irão piscar para indicar que a calibração teve início, este processo durará em cerca 5 minutos.

Seleção da placa de fogão

Pressionar

prolongadamente

e

no caso de placa de fogão elétrico;

a tecla no caso de placa de fogão à indução.

A tecla selecionada permanece acesa indicando o selecionamento. Após 10 segundos, a tecla piscará brevemente para indicar que a escolha feita foi registrada.

Conexão lógica entre o exaustor e o SNAP ^® (caso se possua um SNAP ^® ).

A conexão entre o exaustor e o SNAP® é automática. Não é necessário efetuar nenhuma definição.

Painel de controle com 6 teclas

Funcionamento automático (sensor) e conexão com o SNAP®

Tecla ON/OFF luz

Pressionar brevemente para ligar ou desligar a iluminação da placa de fogão.

Pressionar longamente para regular a tonalidade da luz.

Tecla de seleção da velocidade (potência de aspiração) alta: - primeira pressão

Tecla de seleção da velocidade (potência de aspiração) intensiva: - segunda pressão

A velocidade (potência de aspiração) intensiva há uma duração de 5 minutos, após o que, passará para a velocidade (potência de aspiração) média; a tecla irá piscar.

Nota: pressionando-a novamente, se retornará para a (potência de aspiração) alta.

Tecla de seleção da velocidade (potência de aspiração) média -

Tecla de seleção da velocidade (potência de aspiração) baixa - quando pisca indica a necessidade de lavar o filtro de gordura.

Tecla OFF motor (stand by)

Indicador de Saturação dos Filtros

O exaustor sinaliza a necessidade de efetuar a manutenção dos filtros com intervalos regulares.

Tecla 3 ^+ acesa, com luz estática: efetuar a manutenção do filtro de gordura.

Tecla 3 ^+ acesa, com luz intermitente: efetuar a manutenção do filtro de carvão ativo

Nota: A sinalização de saturação dos filtros vem mostrada no primeiro minuto após o desligamento do exaustor, dentro deste intervalo, se efetua o reset dos indicadores de saturação.

Reset dos indicadores de saturação dos filtros:

Pressionar longamente a tecla

Ativação do indicador de saturação do filtro de carvão ativo

Nota: esta operação deve ser efetuada com o exaustor desligado.

esta função, pressionar a tecla por longo tempo: a tecla se iluminará com luz fixa.

Para desativar esta função, pressionar a tecla por longo tempo: a tecla se iluminará com luz intermitente.

Funcionamento automático (sensor), conexão com o SNAP®

Atenção! O bom funcionamento do exaustor dependerá do "Ajuste dos parámetros para o Funcionamento automático" (ver parágrafo relativo)

Funcionamento automático (sensor)

Pressionar a tecla (a tecla se acenderá de branco). O exaustor irá funcionar com a velocidade mais adequada, conforme os vapores de cozedura detectados pelo sensor que está integrado.

Funcionamento automático do exaustor com o SNAP®

Pressionar a tecla (a tecla se acenderá de laranja para indicar que o exaustor é capaz de funcionar automaticamente com o SNAP®).

Nota: O SNAP® é uma unidade de aspiração auxiliar, capaz d funcionar juntamente com o exaustor. Para maiores informações, consultar o manual fornecido com o SNAP®

Ajuste dos parâmetros para o Funcionamento automático

Nota: Todas as operações de calibração, seleção, regulação e conexão lógica descritas abaixo, são possíveis somente com o exaustor desligado (OFF).

O ajuste dos parâmetros vem feito regularmente de modo automático, todas as vezes que a tomada do exaustor vier inserida na rede elétrica (ex.: na primeira instalação ou após um blackout) ou mesmo manualmente.

Regulação manual

Deve ser realizada quando se nota um funcionamento insatisfatório do Funcionamento automático, e deve ser feita quando persistem condições ambientais normais na cozinha.

A regulação manual prevê:

• Calibração do exaustor:

- Seleção da placa de fogão (gás – indução ou elétrica).

- Conexão lógica entre o exaustor e o SNAP ^ (caso possua o SNAP ^ ).

Calibração do exaustor

Pressionar longamente a tecla \$ , a tecla irá piscar, para indicar que deu início a calibração, este processo durará cerca de 5 minutos.

Seleção da placa de fogão (gás – indução ou elétrico)

Pressionar longamente e contemporaneamente as

teclas 1 e 2 : as teclas , e 1 2 3+ iniciarão a piscar por 5 segundos.

Dentro deste intervalo pressionar:

a tecla 1 no caso de placa de fogão à gás a tecla 2 no caso de placa de fogão elétrica a tecla 3+ no caso de placa de fogão à induç

A tecla selecionada permanece acesa, indicando com isso, a seleção bem sucedida, após 10 segundos a tecla piscará brevemente para indicar que a seleção efetuada foi registrada.

Conexão lógica entre o exaustor e o SNAP® (caso possua o SNAP®).

A conexão entre o exaustor e o SNAP® é automático. Não é necessário efetuar nenhuma definição.

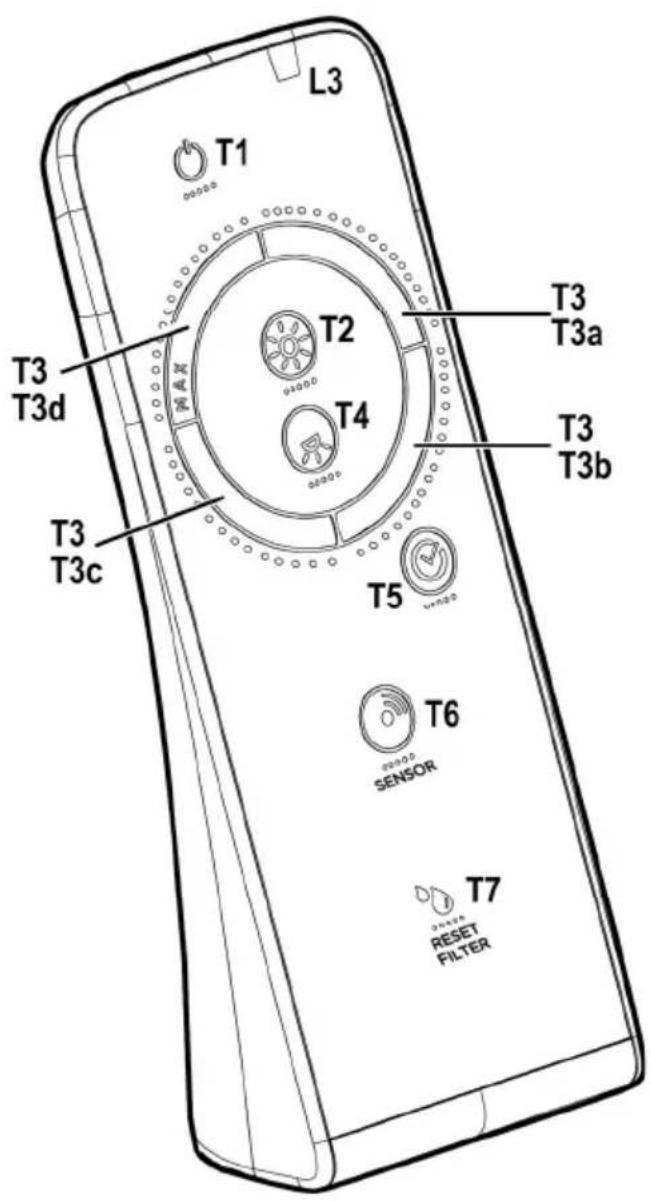

Telecomando

Atenção! Algumas funções deste controlo remoto podem ser ativadas apenas em alguns modelos de coifa.

L3 T1 T2 T3 T3a T4 T3 T3b T3 T3d T3 T3c T5 T6 SENSOR T7 RESET FILTER

Afiliação telecomando:

Premir demoradamente T2 + T5 no primeiro minuto de alimentação da coifa. A filiação realizada será visível na coifa.

Descrição das funções do comando remoto

T1. Tecla OFF
T2. Tecla ON/OFF e ajuste da intensidade da luz suave
T3. Tecla de controlo da velocidade (potência) de aspiração:
T4. Tecla ON/OFF luz fogão
T5. Tecla ON/OFF desligamento da coifa atrasado
T6. Tecla ON/OFF sensor.
T7. Tecla limpar sinalização de saturação de filtros
L3. Led indicador de funcionamento do telecomando

Nota: tocar as teclas com uma leve pressão para selecionar as funções disponíveis.

T1. Tecla OFF
Premir para apagar a coifa
T2. Tecla ON/OF e ajuste da intensidade da luz suave Premir brevemente para acender ou apagar a luz suave
Premir mais demoradamente para ajustar a sua intensidade.
Nota: A iluminação deluz suave é disponível só em alguns modelos.
T3. Tecla de controlo da velocidade (potência) de aspiração Tocar as teclas a partir de qualquer posição com um movimento rotatório no sentido horário ou anti-horário para aumentar ou diminuir a velocidade de aspiração.
A tecla é dividida em diversos setores, é possível selecionar a velocidade desejada a premir diretamente no setor correspondente, come indicado a seguir:
T3a: Velocidade 1 (aspiração baixa)
T3b: Velocidade 2 (aspiração média)
T3c: Velocidade 3 (aspiração alta)
T3d: Velocidade 4 (aspiração intensiva)
T4. Tecla ON/OFF luz fogão
Premir para acender ou apagar a luz de iluminação do fogão.
T5. Tecla ON/OFF desligamento da coifa atrasado
Premir para programar o desligamento atrasado da coifa segundo a velocidade (potência) de aspiração ativa naquela altura:
Velocidade 1 (aspiração baixa): 20 minutos
Velocidade 2 (aspiração média): 15 minutos
Velocidade 3 (aspiração alta): 10 minutos
T6. Tecla ON/OFF sensor.
Premir demoradamente para ativar/desativar a modalidade com sensor, a qual prevê a gestão da aspiração de modo automático.
Nota: O sensor é disponível só para alguns modelos
T7. Tecla limpar sinalização de saturação de filtros.

Manutenção do controlo remoto

Limpeza do controlo remoto:

Limpar o controlo remoto utilizando um pano macio e uma solução detergente neutra isenta de substâncias abrasivas

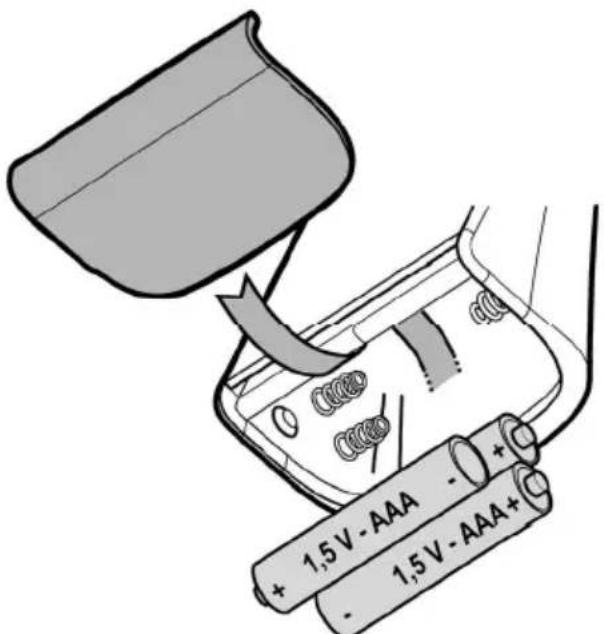

Substituição da bateria:

• Abrir o vão da bateria.
• Substituir as baterias esgotadas com 3 pilhas novas de 1,5 V tipo AAA.

Ao inserir a nova bateria respeitar as polaridades indicadas no vão da bateria!

- Tornar a fechar o vão da bateria.

+ 1,5 V - AAA - - 1,5 V - AAA +

Despejo das baterias

O despejo das baterias deve ser efectuado de acordo com todas as normas e leis nacionais. Não despejar as baterias usadas junto com o lixo normal.

As baterias devem ser despejadas de modo seguro.

Para maiores informações a respeito dos aspectos de protecção do ambiente, a reciclagem e o despejo de baterias, contactar as repartições encarregadas da colecta diferenciada.

Manutenção

Limpeza

Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Filtro antigordura

Fig. 29-30-32-34-35

O Filtro de gordura deve ser limpo uma vez por mês (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido - indicar esta necessidade), com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve.
O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça, mas suas características de filtração não se alteram.

Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

Filtro de carvão activo (só para a versão filtrante)

Fig. 33

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

O filtro de carvão pode ser lavado de dois em dois meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido - indicar esta necessidade) em água quente e detergentes adequados ou em máquina de lavar louça a 65 °C (para a lavagem em máquina, utilize o ciclo completo sem colocar outra louça na máquina).

Tire a água em excesso tomando cuidado para não estragar o filtro. Em seguida deixe-o secar definitivamente no forno durante 10 minutos a 100 °C.

Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido.

Substituição das lâmpadas

O exaustor é dotado de um sistema de iluminação baseada na tecnologia LED.

Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica.

Para a substituição, contatar o serviço de assistência técnica.
