ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HR2653J MAKITA

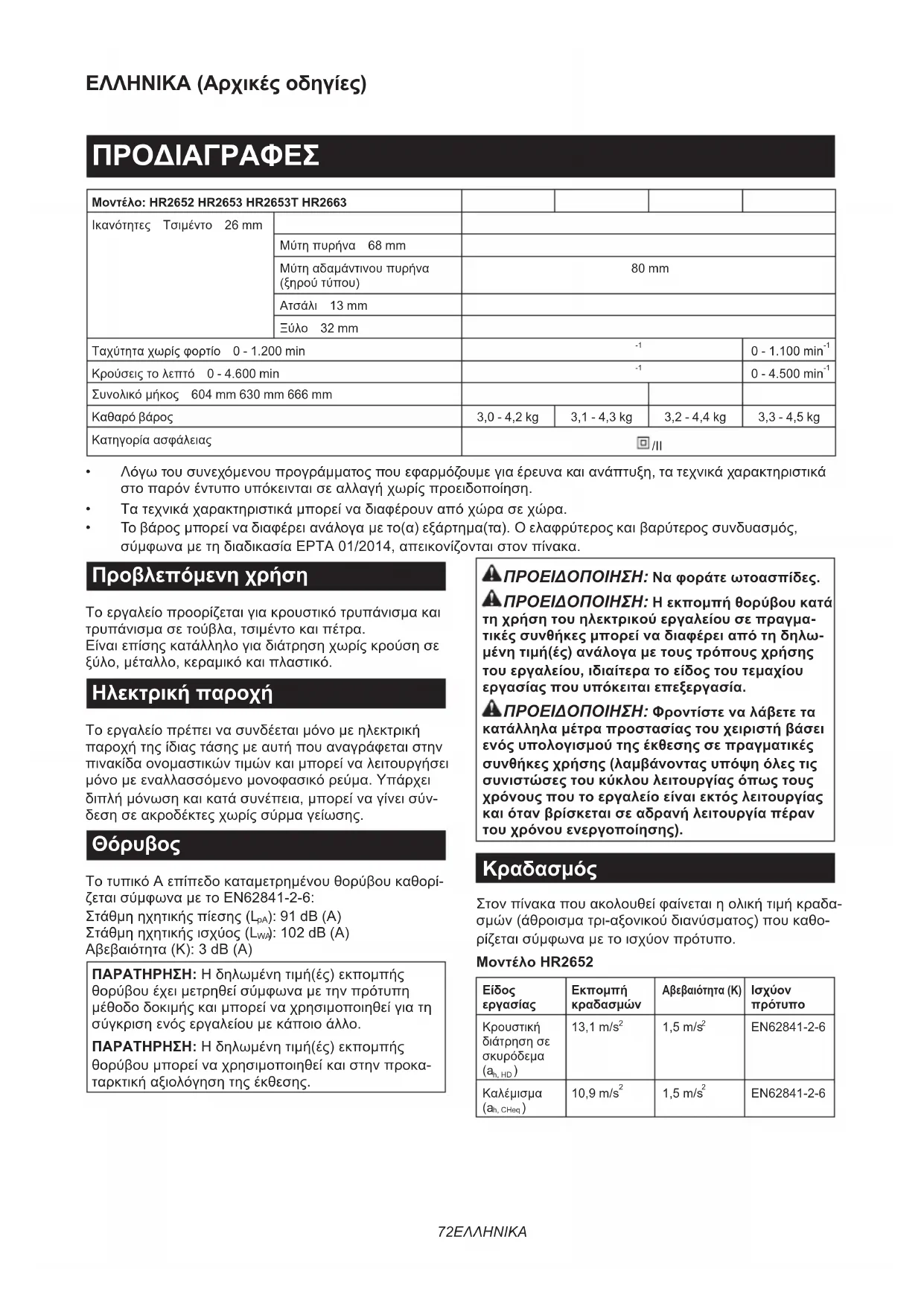

Κρουστικό πιστολέτο με αυτόματη συλλογή σκόνης ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ 72

Κρούσειςτολεπτό 0 - 4.600 min

Συνολικόμήκος 604 mm 630 mm 666 mm Καθαρόβάρος 3,0 - 4,2 kg 3,1 - 4,3 kg 3,2 - 4,4 kg 3,3 - 4,5 kg Κατηγορίαασφάλειας /II

• Λόγωτουσυνεχόμενουπρογράμματοςπουεφαρμόζουμεγιαέρευνακαιανάπτυξη,τατεχνικάχαρακτηριστικά στοπαρόνέντυπουπόκεινταισεαλλαγήχωρίςπροειδοποίηση.

• Τατεχνικάχαρακτηριστικάμπορείναδιαφέρουναπόχώρασεχώρα.

• Τοβάροςμπορείναδιαφέρειανάλογαμετο(α)εξάρτημα(τα).Οελαφρύτεροςκαιβαρύτεροςσυνδυασμός, σύμφωναμετηδιαδικασίαEPTA01/2014,απεικονίζονταιστονπίνακα. Προβλεπόμενη χρήση Τοεργαλείοπροορίζεταιγιακρουστικότρυπάνισμακαι τρυπάνισμασετούβλα,τσιμέντοκαιπέτρα. Είναιεπίσηςκατάλληλογιαδιάτρησηχωρίςκρούσησε ξύλο,μέταλλο,κεραμικόκαιπλαστικό. Ηλεκτρική παροχή Τοεργαλείοπρέπεινασυνδέεταιμόνομεηλεκτρική παροχήτηςίδιαςτάσηςμεαυτήπουαναγράφεταιστην πινακίδαονομαστικώντιμώνκαιμπορείναλειτουργήσει μόνομεεναλλασσόμενομονοφασικόρεύμα.Υπάρχει διπλήμόνωσηκαικατάσυνέπεια,μπορείναγίνεισύν- δεσησεακροδέκτεςχωρίςσύρμαγείωσης.

ΤοτυπικόΑεπίπεδοκαταμετρημένουθορύβουκαθορί- ζεταισύμφωναμετοEN62841-2-6: Στάθμηηχητικήςπίεσης(L

): 91 dB (A) Στάθμηηχητικήςισχύος(L

): 102 dB (A) Αβεβαιότητα(Κ):3dB(A) ΠΑΡΑΤΗΡΗΣΗ:Ηδηλωμένητιμή(ές)εκπομπής θορύβουέχειμετρηθείσύμφωναμετηνπρότυπη μέθοδοδοκιμήςκαιμπορείναχρησιμοποιηθείγιατη σύγκρισηενόςεργαλείουμεκάποιοάλλο. ΠΑΡΑΤΗΡΗΣΗ:Ηδηλωμένητιμή(ές)εκπομπής θορύβουμπορείναχρησιμοποιηθείκαιστηνπροκα- ταρκτικήαξιολόγησητηςέκθεσης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να φοράτε ωτοασπίδες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η εκπομπή θορύβου κατά τη χρήση του ηλεκτρικού εργαλείου σε πραγμα- τικές συνθήκες μπορεί να διαφέρει από τη δηλω- μένη τιμή(ές) ανάλογα με τους τρόπους χρήσης του εργαλείου, ιδιαίτερα το είδος του τεμαχίου εργασίας που υπόκειται επεξεργασία. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει ενός υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλες τις συνιστώσες του κύκλου λειτουργίας όπως τους χρόνους που το εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης).

Στονπίνακαπουακολουθείφαίνεταιηολικήτιμήκραδα- σμών(άθροισματρι-αξονικούδιανύσματος)πουκαθο- ρίζεταισύμφωναμετοισχύονπρότυπο. Μοντέλο HR2652

Μοντέλο HR2653 Είδος εργασίαςΕκπομπή κραδασμώνΑβεβαιότητα (K)Ισχύον πρότυποΚρουστικήδιάτρησησεσκυρόδεμα h, HD 11,2 m/s 1,5 m/s EN62841-2-6Καλέμισμα h, CHeq 9,3 m/s 1,5 m/s EN62841-2-6 Μοντέλο HR2653T Είδος εργασίαςΕκπομπή κραδασμώνΑβεβαιότητα (K)Ισχύον πρότυποΚρουστικήδιάτρησησεσκυρόδεμα h, HD 10,9 m/s 1,5 m/s EN62841-2-6Καλέμισμα h, CHeq 9,6 m/s 1,5 m/s EN62841-2-6 Μοντέλο HR2663 Είδος εργασίαςΕκπομπή κραδασμώνΑβεβαιότητα (K)Ισχύον πρότυποΚρουστικήδιάτρησησεσκυρόδεμα h, HD 9,3 m/s 1,5 m/s EN62841-2-6Καλέμισμα h, CHeq 7,0 m/s 1,5 m/s EN62841-2-6 ΠΑΡΑΤΗΡΗΣΗ:Ηδηλωμένητιμή(ές)συνολικών κραδασμώνέχειμετρηθείσύμφωναμετηνπρότυπη μέθοδοδοκιμήςκαιμπορείναχρησιμοποιηθείγιατη σύγκρισηενόςεργαλείουμεκάποιοάλλο. ΠΑΡΑΤΗΡΗΣΗ:Ηδηλωμένητιμή(ές)συνολικών κραδασμώνμπορείναχρησιμοποιηθείκαιστηνπρο- καταρκτικήαξιολόγησητηςέκθεσης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η εκπομπή κραδασμών κατά τη χρήση του ηλεκτρικού εργαλείου σε πραγματικές συνθήκες μπορεί να διαφέρει από τη δηλωμένη τιμή(ές) εκπομπής ανάλογα με τους τρόπους χρήσης του εργαλείου, ιδιαίτερα το είδος του τεμαχίου εργασίας που υπόκειται επεξεργασία. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει ενός υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλες τις συνιστώσες του κύκλου λειτουργίας όπως τους χρόνους που το εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης). Δήλωση συμμόρφωσης ΕΚ Μόνο για χώρες της Ευρώπης ΗδήλωσησυμμόρφωσηςΕΚπεριλαμβάνεταιως ΠαράρτημαAστοπαρόνεγχειρίδιοοδηγιών. ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

Γενικές προειδοποιήσεις ασφαλείας για το ηλεκτρικό εργαλείο ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες τις προει- δοποιήσεις ασφάλειας, οδηγίες, εικονογραφήσεις και προδιαγραφές που παρέχονται με αυτό το ηλεκτρικό εργαλείο.Ημητήρησηόλωντωνοδηγιών πουαναγράφονταικατωτέρωμπορείνακαταλήξεισε ηλεκτροπληξία,πυρκαγιάή/καισοβαρότραυματισμό. Φυλάξτε όλες τις προειδοποιή- σεις και τις οδηγίες για μελλο- ντική παραπομπή. Στιςπροειδοποιήσεις,οόρος«ηλεκτρικόεργαλείο» αναφέρεταισεηλεκτρικόεργαλείοπουτροφοδοτείται απότηνκύριαπαροχήηλεκτρικούρεύματος(μεηλε- κτρικόκαλώδιο)ήσεηλεκτρικόεργαλείοπουτροφοδο- τείταιαπόμπαταρία(χωρίςηλεκτρικόκαλώδιο). ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΣΦΥΡΟΤΡΥΠΑΝΟΥ Οδηγίες ασφάλειας για όλες τις εργασίες

1. Φοράτε ωτοασπίδες.Ηέκθεσησεθόρυβομπο-

ρείναπροκαλέσειαπώλειαακοής.

2. Να χρησιμοποιείτε τις βοηθητικές λαβές,

εάν παρέχονται με το εργαλείο.Ηαπώλεια τουελέγχουμπορείναπροκαλέσειπροσωπικό τραυματισμό.

3. Να κρατάτε το ηλεκτρικό εργαλείο από τις

λαβές με μόνωση όταν εκτελείτε εργασίες κατά τις οποίες το εξάρτημα κοπής μπορεί να έρθει σε επαφή με κρυμμένα καλώδια ή με το ίδιο του το καλώδιο.Σεπερίπτωσηεπαφήςτουεξαρ- τήματοςκοπήςμεηλεκτροφόροκαλώδιο,μπορεί ταεκτεθειμέναμεταλλικάεξαρτήματατουηλεκτρι- κούεργαλείουνακαταστούνταίδιαηλεκτροφόρα καιναπροκαλέσουνηλεκτροπληξίαστοχειριστή. Οδηγίες ασφάλειας όταν χρησιμοποιείται μακριές μύτες τρυπανιού με σφυροτρύπανα

1. Να αρχίζετε πάντα να τρυπανίζετε σε χαμηλή

ταχύτητα και με τη μύτη τρυπανίσματος σε επαφή με το τεμάχιο εργασίας.Σευψηλότερες ταχύτητες,ημύτηείναιπιθανόναλυγίσειανεπι- τραπείναπεριστραφείελεύθεραχωρίςναέρχεται σεεπαφήμετοτεμάχιοεργασίας,έχονταςως αποτέλεσμαπροσωπικότραυματισμό.

2. Να ασκείτε πίεση μόνο σε ευθεία γραμμή με

τη μύτη και μην ασκείτε υπερβολική πίεση.Οι μύτεςμπορούνναλυγίσουνπροκαλώνταςσπά- σιμοήαπώλειαελέγχου,έχονταςωςαποτέλεσμα προσωπικότραυματισμό.74 ΕΛΛΗΝΙΚΑ Πρόσθετες προειδοποιήσεις ασφάλειας

1. Φοράτε σκληρό καπέλο (κράνος ασφαλείας),

γυαλιά ασφαλείας και/ή προσωπίδα. Τα κοινά γυαλιά οράσεως ή ηλίου ΔΕΝ είναι γυαλιά ασφαλείας. Επίσης, συνιστάται ιδιαιτέρως να φοράτε μάσκα προστασίας από τη σκόνη και γάντια με χοντρή επένδυση.

2. Πριν από τη λειτουργία, βεβαιωθείτε ότι η μύτη

3. Σε κανονικές συνθήκες λειτουργίας, το

εργαλείο είναι σχεδιασμένο να παράγει κρα- δασμούς. Οι βίδες μπορεί να χαλαρώσουν εύκολα, προκαλώντας βλάβη ή ατύχημα. Ελέγξτε προσεκτικά το σφίξιμο των βιδών πριν από τη λειτουργία.

4. Όταν κάνει κρύο ή αν δεν έχετε χρησιμοποιή-

σει το εργαλείο για μεγάλο χρονικό διάστημα, αφήστε το να ζεσταθεί για λίγο επιτρέποντάς του να λειτουργήσει χωρίς φορτίο. Με αυτόν τον τρόπο βελτιώνεται η λίπανση. Αν δεν ζεσταθεί σωστά, η κρουστική λειτουργία είναι

5. Να βεβαιώνεστε πάντοτε ότι στέκεστε σταθερά.

Όταν χρησιμοποιείτε το εργαλείο σε υψηλές τοποθεσίες, να βεβαιώνεστε ότι δεν βρίσκεται κανένας από κάτω.

6. Κρατήστε το εργαλείο σταθερά με τα δύο

7. Διατηρείτε τα χέρια σας μακριά από κινούμενα

8. Μην αφήνετε το εργαλείο σε λειτουργία. Το

εργαλείο πρέπει να βρίσκεται σε λειτουργία μόνο όταν το κρατάτε.

9. Μην στρέφετε το εργαλείο στους παρευρισκο-

μένους στο χώρο όταν το χρησιμοποιείτε. Η μύτη μπορεί να εκτοξευτεί και να προκαλέσει σοβαρό τραυματισμό.

10. Μην αγγίζετε τη μύτη, τμήματα κοντά στη μύτη

ή το τεμάχιο εργασίας αμέσως μετά τη λειτουρ- γία. Μπορεί να είναι εξαιρετικά ζεστά και να προκληθεί έγκαυμα στο δέρμα σας.

11. Μερικά υλικά περιέχουν χημικά που μπορεί

να είναι τοξικά. Προσέχετε ώστε να αποφεύ- γετε την εισπνοή σκόνης και την επαφή με το δέρμα. Ακολουθείτε τα δεδομένα ασφάλειας υλικού που παρέχονται από τον προμηθευτή.

12. Μην αγγίζετε το φις του ηλεκτρικού καλωδίου

με βρεγμένα χέρια. ΦΥΛΑΞΤΕ ΤΙΣ ΟΔΗΓΙΕΣ ΑΥΤΕΣ. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΜΗΝ επιτρέψετε το βαθμό άνεσης ή εξοικείωσης με το προϊόν (λόγω επανειλημμένης χρήσης) να αντικαταστήσει την αυστηρή τήρηση των κανόνων ασφαλείας του παρόντος εργαλείου. Η ΛΑΝΘΑΣΜΕΝΗ ΧΡΗΣΗ ή η αμέλεια να ακολουθήσετε τους κανόνες ασφά- λειας που διατυπώνονται στο παρόν εγχειρίδιο οδηγιών μπορεί να προκαλέσει σοβαρό προσω- πικό τραυματισμό.

ΛΕΙΤΟΥΡΓΙΑΣ ΠΡΟΣΟΧΗ: Να βεβαιώνεστε πάντα ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από την ηλεκτρική παροχή πριν ρυθμίζετε ή ελέγχετε κάποια λειτουργία του. Δράση διακόπτη ΠΡΟΣΟΧΗ: Πριν από τη σύνδεση του εργα- λείου στην ηλεκτρική παροχή, να ελέγχετε πάντα ότι η σκανδάλη διακόπτης ενεργοποιείται σωστά και επιστρέφει στη θέση «OFF» όταν την αφήνετε. ΠΡΟΣΟΧΗ: Ο διακόπτης μπορεί να ασφαλιστεί στη θέση «ΕΝΕΡΓΗ» προς διευκόλυνση του χει- ριστή στη διάρκεια παρατεταμένης χρήσης. Να είστε προσεκτικοί όταν ασφαλίζετε το εργαλείο στη θέση «ΕΝΕΡΓΗ» και να κρατάτε το εργαλείο

►Εικ.1: 1.Σκανδάληδιακόπτης2.Κουμπί απασφάλισης ►Εικ.2: 1.Σκανδάληδιακόπτης2.Κουμπίασφάλισης Γιαναξεκινήσετετοεργαλείο,απλώςτραβήξτετη σκανδάληδιακόπτη.Ηταχύτητατουεργαλείουαυξά- νειαναυξήσετετηνπίεσηστησκανδάληδιακόπτη. Ελευθερώστετησκανδάληδιακόπτηγιανασταματήσει. Γιασυνεχόμενηλειτουργία,τραβήξτετησκανδάληδια- κόπτη,πατήστετοκουμπίασφάλισηςκαιμετάαφήστε τησκανδάληδιακόπτη.Γιανασταματήστετοεργαλείο απότηνκλειδωμένηθέση,τραβήξτεπλήρωςτησκαν- δάληδιακόπτηκαικατόπιναφήστετην. Δράση διακόπτη αντιστροφής ΠΡΟΣΟΧΗ: Να ελέγχετε πάντα τη διεύθυνση περιστροφής πριν από τη λειτουργία. ΕΙΔΟΠΟΙΗΣΗ: Να χρησιμοποιείτε τον διακόπτη αντιστροφής μόνο αφού το εργαλείο σταματήσει εντελώς.Ηαλλαγήτηςδιεύθυνσηςπεριστροφής πρινσταματήσειτοεργαλείομπορείναπροκαλέσει ζημιάστοεργαλείο. ΕΙΔΟΠΟΙΗΣΗ: Αν δεν μπορείτε να πατήσετε τη σκανδάλη διακόπτη, ελέγξτε αν ο διακόπτης αντιστροφής έχει μετακινηθεί πλήρως στη θέση / (πλευρά A) ή / (πλευρά B). Για HR2652/HR2653/HR2653T Τοεργαλείοαυτόδιαθέτειέναδιακόπτηαναστροφής, πουαλλάζειτηφοράπεριστροφής.Μετακινήστετο μοχλότουδιακόπτηαναστροφήςστηθέση (πλευρά A)γιαδεξιόστροφηπεριστροφήήστηθέση (πλευρά B)γιααριστερόστροφηπεριστροφή. ►Εικ.3: 1.Μοχλόςδιακόπτηαντιστροφής75 ΕΛΛΗΝΙΚΑ Για HR2663 Τοεργαλείοαυτόδιαθέτειέναδιακόπτηαναστροφής, πουαλλάζειτηφοράπεριστροφής.Μετακινήστετο μοχλόδιακόπτηαντιστροφήςστηθέση (πλευράA) γιαδεξιόστροφηπεριστροφήήστηθέση (πλευρά B)γιααριστερόστροφηπεριστροφή. ►Εικ.4: 1.Μοχλόςδιακόπτηαντιστροφής ΠΑΡΑΤΗΡΗΣΗ:Ότανχρησιμοποιείτετοεργαλείο μεαριστερόστροφηπεριστροφή,ησκανδάληδιακό- πτηςτραβιέταιμόνομέχριτημέσηκαιτοεργαλείο λειτουργείστημισήταχύτητα.Γιααριστερόστροφη περιστροφή,δενμπορείτεναπατήσετετοκουμπί

Αλλαγή σφιγκτήρα ταχείας αλλαγής για SDS-plus Για HR2653T Μπορείτενααλλάξετεμεευκολίατοσφιγκτήραταχείας αλλαγήςγιαSDS-plusμετοσφιγκτήραταχείαςαλλαγής

Αφαίρεση του σφιγκτήρα ταχείας αλλαγής για SDS-plus ΠΡΟΣΟΧΗ:Πριναπότηναφαίρεσητουσφιγκτήρα ταχείαςαλλαγήςγιαSDS-plus,βεβαιωθείτεότιέχετε αφαιρέσειτημύτη. Κρατήστετοκάλυμμααλλαγήςτουσφιγκτήραταχείας αλλαγήςγιαSDS-plusκαιπεριστρέψτετοπροςτην κατεύθυνσητουβέλουςέωςότουηγραμμήκαλύμ- ματοςαλλαγήςμετακινηθείαπότοσύμβολο

σύμβολο .Τραβήξτεμεδύναμηπροςτηνκατεύθυνση

►Εικ.5: 1.ΣφιγκτήραςταχείαςαλλαγήςγιαSDS-plus 2.Κάλυμμααλλαγής3.Γραμμήκαλύμματος

Τοποθέτηση του σφιγκτήρα ταχείας αλλαγής τρυπανιού Ελέγξτεεάνηγραμμήτουσφιγκτήραταχείαςαλλαγής τρυπανιούυποδεικνύειτοσύμβολο .Κρατήστετο κάλυμμααλλαγήςτουσφιγκτήραταχείαςαλλαγής τρυπανιούκαιρυθμίστετηγραμμήστοσύμβολο . Τοποθετήστετοσφιγκτήραταχείαςαλλαγήςτρυπανιού στηνάτρακτοτουεργαλείου.Κρατήστετοκάλυμμα αλλαγήςτουσφιγκτήραταχείαςαλλαγήςτρυπανιού καιρυθμίστετηγραμμήκαλύμματοςαλλαγήςστοσύμ-

μέχριναακουστείκαθαράέναςχαρακτηριστι- κόςήχοςασφάλισης. ►Εικ.6: 1.Σφιγκτήραςταχείαςαλλαγήςτρυπανιού 2.Άτρακτος3.Γραμμήκαλύμματοςαλλαγής 4.Κάλυμμααλλαγής Επιλογή τρόπου λειτουργίας

ΕΙΔΟΠΟΙΗΣΗ: Μη γυρίζετε το κουμπί αλλαγής τρόπου λειτουργίας ενώ λειτουργεί το εργαλείο. Θαυποστείζημιάτοεργαλείο. ΕΙΔΟΠΟΙΗΣΗ: Για να αποφευχθεί η γρήγορη φθορά του μηχανισμού αλλαγής τρόπου λειτουρ- γίας, βεβαιωθείτε ότι το κουμπί αλλαγής τρόπου λειτουργίας βρίσκεται πάντοτε ακριβώς σε κάποια από τις τρεις θέσεις τρόπου λειτουργίας. Περιστροφή με κρούση Γιατηδιάτρησησεσκυρόδεμα,τοιχοποιίακτλ.,γυρί- στετοκουμπίαλλαγήςτρόπουλειτουργίαςστοσύμ-

.Χρησιμοποιήστεμύτημεάκροαπόκαρβίδιο βολφραμίου(προαιρετικόεξάρτημα). ►Εικ.7: 1.Περιστροφήμεκρούση2.Κουμπίαλλαγής τρόπουλειτουργίας Μόνο περιστροφή Γιατηδιάτρησησεξύλο,μέταλλοήπλαστικάυλικά, γυρίστετοκουμπίαλλαγήςτρόπουλειτουργίαςστο σύμβολο .Χρησιμοποιήστεμύτημεελικοειδέςτρυ- πάνιήτρυπάνιγιαξύλο. ►Εικ.8: 1.Μόνοπεριστροφή Μόνο κρούση Γιαεργασίεςκοπιδιάσματος,αφαίρεσηςσκουριάςή κατεδάφισης,γυρίστετοκουμπίαλλαγήςτρόπουλει- τουργίαςστοσύμβολο .Χρησιμοποιήστεδιατρητική βελόνα,κοπίδιχαρακτών,κοπίδιαφαίρεσηςσκουριάς

►Εικ.9: 1.Μόνοκρούση Ρύθμιση της θέσης ακροφυσίου Σπρώξτεμέσατονοδηγόενώπατάτετοκουμπίρύθμι- σηςοδηγούκαιμετάαφήστετοκουμπίστηνεπιθυμητή

►Εικ.10: 1.Οδηγός2.Κουμπίρύθμισηςοδηγού ΠΑΡΑΤΗΡΗΣΗ:Πρινρυθμίσετετηθέσηακροφυσίου, πατήστετοκουμπίρύθμισηςοδηγούγιανααφήσετε εντελώςτοακροφύσιοπροςταμπροστά. Ρύθμιση του βάθους τρυπανίσματος Σύρετετοκουμπίρύθμισηςβάθουςστηνεπιθυμητή θέσηενώτοπατάτε.Ηαπόσταση(A)είναιτοβάθος τρυπανίσματος. ►Εικ.11: 1.Κουμπίρύθμισηςβάθους76 ΕΛΛΗΝΙΚΑ Περιοριστής ροπής ΕΙΔΟΠΟΙΗΣΗ: Μόλις ενεργοποιηθεί ο περι- οριστής ροπής, απενεργοποιήστε αμέσως το εργαλείο.Έτσιαποτρέπεταιηπρόωρηφθοράτου

ΕΙΔΟΠΟΙΗΣΗ: Κάποιες μύτες, όπως τα ποτη- ροτρύπανα, που έχουν τάση να μαγκώνουν ή να σκαλώνουν εύκολα μέσα την οπή, δεν είναι κατάλληλες για αυτό το εργαλείο.Αυτόοφείλεται στογεγονόςότιπροκαλούντηνπολύσυχνήενεργο- ποίησητουπεριοριστήροπής. Οπεριοριστήςροπήςενεργοποιείταιότανεπιτευχθεί συγκεκριμένοεπίπεδοροπής.Τομοτέραποσυμπλέ- κεταιαπότονάξοναεξόδου.Ότανσυμβείαυτό,ημύτη σταματάναπεριστρέφεται.

ΠΡΟΣΟΧΗ: Ποτέ μην κρεμάτε το εργαλείο σε υψηλές τοποθεσίες ή σε δυνητικά ασταθείς επιφάνειες. Για HR2663 ►Εικ.12: 1.Γάντζος Ογάντζοςείναιβολικόςγιατοπροσωρινόκρέμασμα τουεργαλείου. Γιαναχρησιμοποιήσετετογάντζο,απλώςσηκώστετον έωςότουασφαλίσειστηνανοιχτήθέση.Ότανδενχρησι- μοποιείτετογάντζο,πάντανατονχαμηλώνετεέωςότου ασφαλίσειστηνκλειστήθέση. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΠΡΟΣΟΧΗ: Να βεβαιώνεστε πάντα ότι το εργα- λείο είναι σβηστό και αποσυνδεδεμένο από την ηλεκτρική παροχή πριν εκτελέσετε οποιαδήποτε εργασία σε αυτό. Πλευρική λαβή (βοηθητική

ΠΡΟΣΟΧΗ: Χρησιμοποιείτε πάντοτε την πλευ- ρική λαβή, έτσι ώστε να διασφαλίζεται η ασφαλής λειτουργία. ΠΡΟΣΟΧΗ: Μετά την τοποθέτηση ή τη ρύθμιση της πλευρικής λαβής, βεβαιωθείτε ότι η πλευρική λαβή έχει ασφαλίσει σταθερά. Τοποθετήστετηνπλευρικήλαβήμετρόποώστεοι αυλακώσειςστηλαβήναεφαρμόζουνστιςπροεξοχές στονκύλινδροτουεργαλείου.Περιστρέψτετηλαβή δεξιόστροφαγιανατηνασφαλίσετε.Ηλαβήμπορείνα σταθεροποιηθείσεμιαεπιθυμητήγωνία. ►Εικ.13: 1.Πλευρικήλαβή

Επαλείψτεαπόπριντοάκροστελέχουςτηςμύτης τρυπανιούμεμιαμικρήποσότηταγράσου(περίπου 0,5 - 1 g). Ηλίπανσητουσφιγκτήραεξασφαλίζειομαλήλειτουργία καιμεγαλύτερηδιάρκειαζωής. Τοποθέτηση ή αφαίρεση μύτης

Καθαρίστετοάκροστελέχουςτηςμύτηςτρυπανιούκαι βάλτεγράσοπριντοποθετήσετετημύτητρυπανιού. ►Εικ.14: 1.Άκροστελέχους2.Γράσο Τοποθετήστετημύτητρυπανιούστοεργαλείο. Περιστρέψτετημύτητρυπανιούκαιωθήστετηνπροςτα μέσαμέχριναασφαλίσει. Μετάτηντοποθέτησητηςμύτηςτρυπανιού,ναβεβαιώ- νεστεπάνταότιημύτητρυπανιούέχειασφαλίσειτρα- βώνταςτηνπροςταέξω. ►Εικ.15: 1.Μύτητρυπανιού Γιανααφαιρέσετετημύτητρυπανιού,τραβήξτετο κάλυμμασφιγκτήραεντελώςπροςτακάτωκαιμετά τραβήξτετημύτητρυπανιούπροςταέξω. ►Εικ.16: 1.Μύτητρυπανιού2.Κάλυμμασφιγκτήρα Γωνία καλεμιού (κατά το κοπίδιασμα, την αφαίρεση σκουριάς ή την κατεδάφιση) Τοκαλέμιμπορείναασφαλίσειστηνεπιθυμητήγωνία. Γιανααλλάξετετηγωνίατουκαλεμιού,γυρίστετο κουμπίαλλαγήςτρόπουλειτουργίαςστοσύμβολοO. Στρέψτετοκαλέμιστηνεπιθυμητήγωνία. ►Εικ.17: 1.Κουμπίαλλαγήςτρόπουλειτουργίας Γυρίστετοκουμπίαλλαγήςτρόπουλειτουργίαςστο

.Στησυνέχεια,βεβαιωθείτεότιτοκαλέμι έχειασφαλίσεισταθεράπεριστρέφοντάςτοαπαλά. Ρυθμιστής βάθους Ορυθμιστήςβάθουςδιευκολύνειτηδιάνοιξηοπών ομοιόμορφουβάθους.Χαλαρώστετηνπλευρικήλαβή καιτοποθετήστετονρυθμιστήβάθουςστηνοπήστην πλευρικήλαβή.Ρυθμίστετονρυθμιστήβάθουςστο επιθυμητόβάθοςκαισφίξτεκαλάτηνπλευρικήλαβή. ►Εικ.18: 1.Οπή2.Ρυθμιστήςβάθους ΠΑΡΑΤΗΡΗΣΗ:Βεβαιωθείτεότιορυθμιστήςβάθους δεναγγίζειτοκυρίωςσώματουεργαλείουόταντο

Τοποθέτηση ή αφαίρεση του συστήματος συλλογής σκόνης Γιανααφαιρέσετετοσύστημασυλλογήςσκόνης,τρα- βήξτετοεργαλείοενώπατάτετοκουμπίαπασφάλισης. Γιανατοτοποθετήσετε,εισαγάγετετοεργαλείοστο σύστημασυλλογήςσκόνηςμέχριτέρμαμέχριναασφα- λίσειστηθέσητου,γεγονόςπουυποδεικνύεταιμεένα χαρακτηριστικόήχοασφάλισης. ►Εικ.19: 1.Κουμπίαπασφάλισης77 ΕΛΛΗΝΙΚΑ Κάλυμμα σκόνης Προαιρετικό εξάρτημα Χρησιμοποιήστετοκάλυμμασκόνηςγιανααποτρέψετε τηνπτώσητηςσκόνηςπάνωστοεργαλείοκαιστον εαυτόσαςότανεκτελείτεεργασίεςδιάτρησηςσεκάποιο σημείοπάνωαπότοκεφάλισας.Προσαρμόστετο κάλυμμασκόνηςστημύτη,όπωςαπεικονίζεταιστην εικόνα.Ακολουθείπίνακαςμεταμεγέθητωνμυτώνστις οποίεςμπορείτεναπροσαρμόσετετοκάλυμμασκόνης. Μοντέλο Διάμετροςμύτης Κάλυμμασκόνης5 6 mm - 14,5 mm Κάλυμμασκόνης9 12 mm - 16 mm ►Εικ.20: 1.Κάλυμμασκόνης Σετ καλύμματος σκόνης Προαιρετικό εξάρτημα Πριντοποθετήσετετοσετκαλύμματοςσκόνης,αφαιρέ- στετημύτηαπότοεργαλείο,ανείναιτοποθετημένη. Τοποθετήστετοσετκαλύμματοςσκόνηςστοεργαλείο μετρόποώστετοσύμβολο στοκάλυμμασκόνηςνα είναιευθυγραμμισμένομετηνεγκοπήστοεργαλείο. ►Εικ.21: 1. σύμβολο2.Εγκοπή ΠΑΡΑΤΗΡΗΣΗ:Ανσυνδέσετεηλεκτρικήσκούπαστο σετκαλύμματοςσκόνης,αφαιρέστετοκαπάκισκόνης πριντηνσυνδέσετε. ►Εικ.22: 1.Καπάκισκόνης Γιανααφαιρέσετετοσετκαλύμματοςσκόνης,αφαιρέ- στετημύτηενώτραβάτετοκάλυμμασφιγκτήραπρος τηνκατεύθυνσητουβέλους. ►Εικ.23: 1.Μύτη2.Κάλυμμασφιγκτήρα Κρατήστετηβάσητουκαλύμματοςσκόνηςκαιτραβήξτε τοπροςταέξω. ►Εικ.24 ΠΑΡΑΤΗΡΗΣΗ:Αντοκαπάκιβγειαπότοκάλυμμα σκόνης,συνδέστετομετηνεκτυπωμένηπλευρά στραμμένηώστεηαυλάκωσηστοκαπάκιναεφαρμό- ζειστηνεσωτερικήπεριφέρειατουεξαρτήματος. ►Εικ.25

ΠΡΟΣΟΧΗ: Να χρησιμοποιείτε πάντα την πλάγια λαβή (βοηθητική λαβή) και να κρατάτε σταθερά το εργαλείο από την πλάγια λαβή και τη λαβή διακόπτη κατά την εκτέλεση των εργασιών. ΠΡΟΣΟΧΗ: Πριν από τη λειτουργία, βεβαι- ώνεστε πάντοτε ότι το τεμάχιο εργασίας έχει

ΠΡΟΣΟΧΗ: Το σύστημα συλλογής σκόνης προορίζεται μόνο για τρυπάνισμα σε τσιμέντο. Μη χρησιμοποιείτε το σύστημα συλλογής σκόνης για τρυπάνισμα σε μέταλλο ή ξύλο. ΠΡΟΣΟΧΗ: Όταν χρησιμοποιείτε το εργαλείο με το σύστημα συλλογής σκόνης, βεβαιωθείτε να συνδέσετε το φίλτρο στο σύστημα συλλογής σκόνης για να αποφύγετε την εισπνοή σκόνης. ΠΡΟΣΟΧΗ: Πριν χρησιμοποιείτε το σύστημα συλλογής σκόνης, ελέγξτε ότι το φίλτρο δεν είναι κατεστραμμένο.Ανδεντηρήσετεαυτήτηνοδηγία, μπορείναπροκληθείεισπνοήτηςσκόνης. ΠΡΟΣΟΧΗ: Το σύστημα συλλογής σκόνης συλλέγει τη σκόνη που παράγεται σε σημαντικό ποσοστό, αλλά δεν είναι δυνατό να γίνει συλλογή όλης της σκόνης. ΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιείτε το σύστημα συλλογής σκόνης για πυρηνοληψία ή σμίλευμα. ΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιείτε το σύστημα συλλογής σκόνης για τρυπάνισμα σε υγρό τσι- μέντο και μη χρησιμοποιείτε αυτό το σύστημα σε υγρό περιβάλλον. Αν δεν τηρήσετε αυτή την οδη- γία, μπορεί να προκληθεί δυσλειτουργία. ►Εικ.26 Λειτουργία κρουστικού τρυπανιού ΠΡΟΣΟΧΗ:Τοεργαλείο/μύτητρυπανιούυφίσταται ισχυρήκαιξαφνικήπεριστροφικήδύναμητηστιγμή πουδιέρχεταιαπότηνοπή,ότανηοπήπαρουσιάζει έμφραξημεθραύσματακαισωματίδιαήότανσυνα- ντήσειβέργεςενίσχυσηςπακτωμένεςστοσκυρόδεμα. Να χρησιμοποιείτε πάντα την πλάγια λαβή (βοη- θητική λαβή) και να κρατάτε σταθερά το εργαλείο από την πλάγια λαβή και τη λαβή διακόπτη κατά την εκτέλεση των εργασιών.Ημησυμμόρφωση μπορείναέχειωςαποτέλεσματηναπώλειαελέγχου τουεργαλείουκαιτηνενδεχόμενηπρόκλησησοβα- ρούτραυματισμού. Ρυθμίστετοκουμπίαλλαγήςτρόπουλειτουργίαςστο

Τοποθετήστετημύτηστοεπιθυμητόσημείογιαδιάνοιξη τηςοπήςκαιμετάτραβήξτετησκανδάληδιακόπτη. Μηνασκείτεδύναμηστοεργαλείο.Ημικρήπίεσηέχει ωςαποτέλεσμαβέλτιστααποτελέσματα.Κρατήστετο εργαλείοστηθέσητουκαιεμποδίστετοναγλιστρήσει

Μηνασκείτεμεγαλύτερηπίεση,ότανηοπήβουλώσειμε θραύσματαήσωματίδια.Αντ’αυτού,θέστετοεργαλείο στηλειτουργίαρελαντίκαιμετάτραβήξτεελαφρώςτη μύτηέξωαπότηνοπή.Ανεπαναλάβετετοίδιοαρκετές φορές,ηοπήκαθαρίζειαπόταθραύσματακαιμπορείτε νασυνεχίσετετηνεργασίαδιάτρησης. ΠΑΡΑΤΗΡΗΣΗ:Ότανχρησιμοποιείτετοεργαλείο χωρίςφορτίο,μπορείναπαρουσιαστείσφάλμα ομοκεντρότηταςστηνπεριστροφήτηςμύτης.Το εργαλείοαυτοκεντράρεταιαυτόματακατάτηδιάρκεια τηςλειτουργίας.Αυτόδενεπηρεάζειτηνακρίβειατης διάτρησης.78 ΕΛΛΗΝΙΚΑ Κοπίδιασμα/αφαίρεση σκουριάς/

Ρυθμίστετοκουμπίαλλαγήςτρόπουλειτουργίαςστο

Κρατήστεσταθεράτοεργαλείομεταδύοχέρια. Ενεργοποιήστετοεργαλείοκαιασκήστεμικρήπίεση στοεργαλείο,έτσιώστεναμηναναπηδήσειανεξέλε-

Ανπιέσετετοεργαλείοπολύδυνατά,δεναυξάνειη αποτελεσματικότητάτου. ►Εικ.27 Διάτρηση σε ξύλο ή μέταλλο ΠΡΟΣΟΧΗ: Κρατήστε σταθερά το εργαλείο και προσέχετε ιδιαίτερα τη στιγμή που η μύτη τρυπανιού διέρχεται από το άλλο άκρο της οπής. Ασκείταιτεράστιαδύναμηστοεργαλείο/μύτητρυπα- νιούτηστιγμήπουδιαπερνάταιηοπή. ΠΡΟΣΟΧΗ: Μπορείτε να αφαιρέσετε μια μπλο- καρισμένη μύτη τρυπανιού με απλή ρύθμιση του διακόπτη αντιστροφής στη θέση αντίστροφης περιστροφής, ώστε η μύτη να οπισθοχωρήσει. Ωστόσο, το εργαλείο μπορεί να οπισθοχωρήσει έξω από την οπή απότομα, αν δεν το κρατάτε

ΠΡΟΣΟΧΗ: Να ασφαλίζετε πάντα τα τεμά- χια εργασίας σε μέγγενη ή παρόμοια διάταξη συγκράτησης. ΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιήσετε ποτέ την «περιστροφή με κρούση» όταν στο εργαλείο είναι τοποθετημένος ο σφιγκτήρας του τρυπανιού. Μπορείναυποστείζημιάοσφιγκτήραςτουτρυπα-

Επίσης,οσφιγκτήραςτουτρυπανιούθαβγεικατάτην αναστροφήτηςκίνησηςτουεργαλείου. ΕΙΔΟΠΟΙΗΣΗ: Η υπερβολική πίεση στο εργα- λείο δεν επιταχύνει τη διάτρηση.Στηνπραγματι- κότητα,αυτήηυπερβολικήπίεσηπροκαλείζημίαστο άκροτηςμύτηςτρυπανιού,μείωσητηςαπόδοσης όπωςκαιτηςδιάρκειαςζωήςτουεργαλείου. Ρυθμίστετοκουμπίαλλαγήςτρόπουλειτουργίαςστο

Για HR2652/HR2653/HR2663 Προαιρετικό εξάρτημα Συνδέστετονπροσαρμογέασφιγκτήραμεσφιγκτήρα τρυπανιούχωρίςκλειδίστοοποίομπορείνατοποθε- τηθείβίδαμεγέθους1/2″-20καιμετάτοποθετήστετους στοεργαλείο.Κατάτηντοποθέτησήτου,ανατρέξτε στηνπαράγραφο«Τοποθέτησηήαφαίρεσημύτης τρυπανιού». ►Εικ.28: 1.Σφιγκτήραςτρυπανιούχωρίςκλειδί 2.Προσαρμογέαςσφιγκτήρα Για HR2653T Χρησιμοποιήστετοσφιγκτήραταχείαςαλλαγήςτρυπα- νιούωςτυπικόεξοπλισμό.Κατάτηντοποθέτησήτου, ανατρέξτεστηνενότητα«Αλλαγήσφιγκτήραταχείας αλλαγήςγιαSDS-plus». Κρατήστετοδακτύλιοκαιγυρίστετοτσοκαριστερό- στροφαγιαναανοίξετετιςσιαγόνεςτουσφιγκτήρα. Τοποθετήστετημύτηστοσφιγκτήραμέχριτέρμα. Κρατήστεσταθεράτοδακτύλιοκαιγυρίστετοτσοκ δεξιόστροφαγιανασφίξετετοσφιγκτήρα. ►Εικ.29: 1.Τσοκ2.Δακτύλιος Γιανααφαιρέσετετημύτη,κρατήστετοδακτύλιοκαι γυρίστετοτσοκαριστερόστροφα. Διάτρηση με αδαμάντινο πυρήνα ΕΙΔΟΠΟΙΗΣΗ: Κατά την εκτέλεση εργασιών διά- τρησης με αδαμάντινο πυρήνα σε συνδυασμό με την «περιστροφή με κρούση», μπορεί να υποστεί ζημιά η μύτη αδαμάντινου πυρήνα. Κατάτηνεκτέλεσηεργασιώνδιάτρησηςμεαδαμάντινο πυρήνα,ναρυθμίζετεπάντατοκουμπίαλλαγήςτου τρόπουλειτουργίαςστηθέση γιαναχρησιμοποιή- σετετηλειτουργία«μόνοπεριστροφή». Κτύπημα σκόνης στο φίλτρο ΠΡΟΣΟΧΗ: Μη γυρίσετε τον επιλογέα στη θήκη σκόνης ενώ η θήκη σκόνης έχει αφαιρεθεί από το σύστημα συλλογής σκόνης.Αντοκάνετεαυτό, μπορείναπροκληθείεισπνοήτηςσκόνης. ΠΡΟΣΟΧΗ: Να σβήνετε πάντα το εργαλείο όταν γυρίζετε τον επιλογέα στη θήκη σκόνης.Αν γυρίσετετονεπιλογέαενώτοεργαλείολειτουργεί, μπορείναέχειωςαποτέλεσματηναπώλειαελέγχου τουεργαλείου. Ανκτυπήσετετησκόνηστοφίλτρομέσαστηθήκησκό- νης,μπορείτεναδιατηρήσετετηναποδοτικότητααναρ- ρόφησηςκαιεπίσηςναμειώσετετοναριθμότωνφορών πουθααπορρίψετετησκόνη. Γυρίστετονεπιλογέαστηθήκησκόνηςτρειςφορέςμετά τησυλλογή50.000mm

σκόνηςήότανπιστεύετεότιη απόδοσηαναρρόφησηςέχειμειωθεί. ΠΑΡΑΤΗΡΗΣΗ: 50.000 mm

σκόνηςισοδυναμούνμε τρυπάνισμα10οπώνμεø10mmκαιβάθος65mm (14οπέςμεø3/8″καιβάθος2″). ►Εικ.30: 1.Θήκησκόνης2.Επιλογέας79 ΕΛΛΗΝΙΚΑ Απόρριψη της σκόνης ΠΡΟΣΟΧΗ: Να βεβαιώνεστε πάντα ότι το εργα- λείο είναι σβηστό και αποσυνδεδεμένο από την ηλεκτρική παροχή πριν εκτελέσετε οποιαδήποτε εργασία σε αυτό. ΠΡΟΣΟΧΗ: Να φροντίζετε να φοράτε μάσκα για τη σκόνη όταν απορρίπτετε τη σκόνη. ΠΡΟΣΟΧΗ: Να αδειάζετε τη θήκη σκόνης τακτικά πριν γεμίσει η θήκη σκόνης.Ανδεντηρή- σετεαυτήτηνοδηγία,μπορείναμειωθείηαπόδοση συλλογήςσκόνηςκαιναπροσκληθείεισπνοήτης

ΠΡΟΣΟΧΗ: Η απόδοση της συλλογής σκόνης μειώνεται αν φράξει το φίλτρο στη θήκη σκόνης. Ως οδηγό, να αντικαθιστάτε το φίλτρο με ένα καινούριο μετά από περίπου 200 φορές πλήρω- σής του με σκόνη.Ανδεντηρήσετεαυτήτηνοδηγία, μπορείναπροκληθείεισπνοήτηςσκόνης.

1. Αφαιρέστετηθήκησκόνηςενώπατάτετομοχλό

τηςθήκηςσκόνης. ►Εικ.31: 1.Μοχλός

2. Ανοίξτετοκάλυμματηςθήκηςσκόνης.

3. Απορρίψτετησκόνηκαιμετάκαθαρίστετοφίλτρο.

►Εικ.33 ΕΙΔΟΠΟΙΗΣΗ: Όταν καθαρίζετε το φίλτρο, μην αγγίζετε το φίλτρο με βούρτσα ή παρόμοιο και μη φυσάτε πεπιεσμένο αέρα στο φίλτρο. Μπορεί να προκληθεί ζημιά στο φίλτρο.

Προαιρετικό εξάρτημα Μετάαπότηδιάτρησητηςοπής,χρησιμοποιήστετο φυσερόγιανακαθαρίσετετησκόνηαπότοεσωτερικό

►Εικ.34 Χρήση του σετ καλύμματος σκόνης Προαιρετικό εξάρτημα Τοποθετήστετοσετκαλύμματοςσκόνηςεπάνωστην οροφήότανχρησιμοποιείτετοεργαλείο. ►Εικ.35 ΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιείτε το σετ καλύμ- ματος σκόνης κατά το τρυπάνισμα σε μέταλλο ή παρόμοιο. Μπορεί να προκληθεί ζημιά στο σετ καλύμματος σκόνης λόγω της θερμότητας που παράγεται από τη μικρή σκόνη μετάλλου ή

ΕΙΔΟΠΟΙΗΣΗ: Μην τοποθετείτε και μην αφαι- ρείτε το σετ καλύμματος σκόνης με τη μύτη τρυ- πανιού τοποθετημένη στο εργαλείο. Μπορεί να προκληθεί ζημιά στο σετ καλύμματος σκόνης και να προκληθεί διαρροή σκόνης.

ΠΡΟΣΟΧΗ: Να βεβαιώνεστε πάντα ότι το εργα- λείο είναι σβηστό και αποσυνδεδεμένο από την ηλεκτρική παροχή πριν εκτελέσετε οποιαδήποτε εργασία επιθεώρησης ή συντήρησης σε αυτό. ΕΙΔΟΠΟΙΗΣΗ: Μην χρησιμοποιείτε ποτέ βεν- ζίνη, πετρελαϊκό αιθέρα, διαλυτικό, αλκοόλη ή παρόμοιες ουσίες. Μπορεί να προκληθεί απο- χρωματισμός, παραμόρφωση ή ρωγμές. ΓιατηδιατήρησητηςΑΣΦΑΛΕΙΑΣκαιΑΞΙΟΠΙΣΤΙΑΣτου προϊόντος,οιεπισκευέςκαιοποιαδήποτεάλληεργασία συντήρησηςήρύθμισηςπρέπειναεκτελούνταιαπόεξουσιο- δοτημέναήεργοστασιακάκέντραεξυπηρέτησηςτηςMakita, χρησιμοποιώνταςπάντοτεανταλλακτικάτηςMakita. Αντικατάσταση του φίλτρου της θήκης σκόνης

1. Αφαιρέστετηθήκησκόνηςενώπατάτετομοχλό

τηςθήκηςσκόνης. ►Εικ.36: 1.Μοχλός

Εισαγάγετεένακατσαβίδιμεεπίπεδηκεφαλήμεταξύτης θήκηςφίλτρουκαιτουκαλύμματοςτηςθήκηςσκόνηςόπως απεικονίζεταιστηνεικόνα.Ενώπιέζετεκαιλυγίζετεταπλαϊνά τηςθήκηςφίλτρου,ανυψώστετηθήκηφίλτρουμετοκατσαβίδι μεεπίπεδηκεφαλήκαιαφαιρέστετηθήκηφίλτρου. ►Εικ.37: 1.Κατσαβίδιμεεπίπεδηκεφαλή2.Θήκη φίλτρου3.Κάλυμματηςθήκηςσκόνης

3. Γιανααφαιρέσετετοφίλτροαπότηθήκηφίλτρου,

γυρίστεταανάποδακαισπρώξτετοφίλτροπροςτα πάνωόπωςαπεικονίζεταιστηνεικόνα. ►Εικ.38: 1.Φίλτρο2.Θήκηφίλτρου

4. Συνδέστεένακαινούριοφίλτροστηθήκηφίλτρου

καιμετάσυνδέστεταστηθήκησκόνηςευθυγραμμίζο- νταςτηνπροεξοχήστηθήκηφίλτρουμετηνεγκοπήστη θήκησκόνης. ►Εικ.39: 1.Προεξοχή2.Εγκοπή

5. Κλείστετοκάλυμματηςθήκηςσκόνηςκαιμετά

συνδέστετοστοεργαλείο. Αντικατάσταση του καπακιού σφράγισης Προαιρετικό εξάρτημα Αντικαταστήστετοκαπάκισφράγισηςστατακτάχρονικά διαστήματα,επειδήέναφθαρμένοήκατεστραμμένο καπάκισφράγισηςμπορείναεπηρεάσειτηναπόδοση αναρρόφησης.

1. Εισαγάγετεένακατσαβίδιμεεπίπεδηκεφαλή,με

τιςεπίπεδεςεπιφάνειέςτουκατακόρυφα,μέσασεμία απότιςοπέςαπελευθέρωσηςσταπλαϊνάτηςκεφαλής ακροφυσίου.Γείρετετοκατσαβίδιμεεπίπεδηκεφαλή υπόγωνίαγιαναπιέσετεκαιναπετάξετετονκυβικό γάντζοτουκαπακιούσφράγισηςέξωαπότηχυτήυπο- δοχή.Στησυνέχεια,αφαιρέστεταλαστιχένιαάκρατου καπακιούσφράγισηςαπόταάκρατουανοίγματοςτης κεφαλήςακροφυσίου. ►Εικ.40: 1.Καπάκισφράγισης2.Κυβικόςγάντζος 3.Οπήαπελευθέρωσης4.Κεφαλή ακροφυσίου80 ΕΛΛΗΝΙΚΑ

2. Τοποθετήστεέναναπότουςκυβικούςγάντζους

ενόςανανεωμένουκαπακιούσφράγισηςστηχυτή υποδοχήστηνκεφαλήακροφυσίουμετηνεπιφάνειαμε εσοχέςτουκαπακιούσφράγισηςστραμμένηπροςτα

►Εικ.41: 1.Κυβικοίγάντζοι2.Υποδοχές3.Καπάκι σφράγισης4.Επιφάνειαμεεσοχές

3. Τοποθετήστετονάλλογάντζομέσαστηνυποδοχή

στηναντίθετηπλευράτηςκεφαλήςακροφυσίου,ενώ επανατοποθετείτετοκαπάκισφράγισηςγιαναπροσαρ- μοστείκαλάστηνκεφαλήακροφυσίου. ►Εικ.42: 1.Καπάκισφράγισης2.Κυβικόςγάντζος 3.Υποδοχή4.Κεφαλήακροφυσίου5.Άκρα

4. Ακουμπήστεαπαλάταλαστιχένιαάκρατουκαπα-

κιούσφράγισηςεπάνωσταάκρατουανοίγματοςτης κεφαλήςακροφυσίουαπότακάτωπροςταπάνω. ►Εικ.43: 1.Λαστιχένιαάκρα2.Καπάκισφράγισης 3.Κεφαλήακροφυσίου ΠΡΟΑΙΡΕΤΙΚΑ

ΠΡΟΣΟΧΗ: Αυτά τα εξαρτήματα ή προσαρ- τήματα συνιστώνται για χρήση με το εργαλείο Makita που περιγράφτηκε στις οδηγίες αυτές.Η χρήσηοποιωνδήποτεάλλωνεξαρτημάτωνήπρο- σαρτημάτωνμπορείναπροκαλέσεικίνδυνοτραυμα- τισμούσεάτομα.Ναχρησιμοποιείτεταεξαρτήματαή προσαρτήματαμόνογιατηνχρήσηπουπροορίζονται. Εάνχρειάζεστεοποιαδήποτεβοήθειαγιαπερισσότερες πληροφορίεςσεσχέσημεαυτάταεξαρτήματα,αποταν- θείτεστοτοπικόσαςκέντροεξυπηρέτησηςMakita.

• Μύτεςτρυπανιούμεάκροκαρβιδίου(μύτεςμε άκροκαρβιδίουSDS-plus)

• Μύτημεαδαμάντινοπυρήνα

• Κοπίδιαφαίρεσηςσκουριάς

• Κοπίδιδημιουργίαςαυλάκων

• Προσαρμογέαςσφιγκτήρα

• Σφιγκτήραςτρυπανιούχωρίςκλειδί

• Πλαστικήθήκημεταφοράς ΠΑΡΑΤΗΡΗΣΗ:Μερικάστοιχείαστηλίσταμπορείνα συμπεριλαμβάνονταιστησυσκευασίαεργαλείουως στάνταρεξαρτήματα.Μπορείναδιαφέρουνανάλογα μετηχώρα.81 TÜRKÇE TÜRKÇE (Orijinal talimatlar)
