ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FRV 50 ME Kärcher

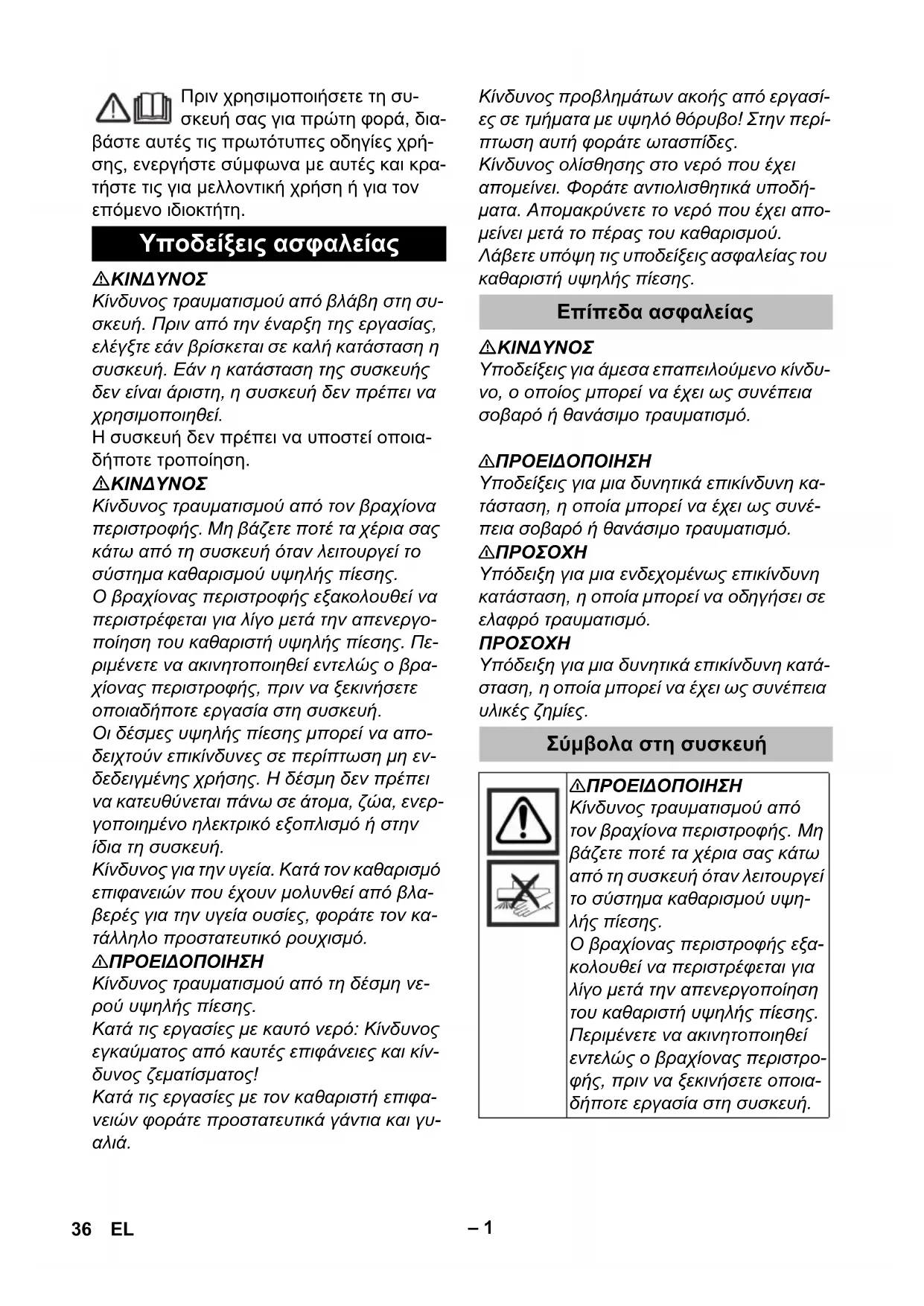

6.371-011.0 Jatkoletku 4.441-040.0 Häiriöapu 35FI– 1 Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρή- σης, ενεργήστε σύμφωνα με αυτές και κρα- τήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη.

Κίνδυνος τραυματισμού από βλάβη στη συ- σκευή. Πριν από την έναρξη της εργασίας, ελέγξτε εάν βρίσκεται σε καλή κατάσταση η συσκευή. Εάν η κατάσταση της συσκευής δεν είναι άριστη, η συσκευή δεν πρέπει να χρησιμοποιηθεί. Η συσκευή δεν πρέπει να υποστεί οποια- δήποτε τροποίηση.

Κίνδυνος τραυματισμού από τον βραχίονα περιστροφής. Μη βάζετε ποτέ τα χέρια σας κάτω από τη συσκευή όταν λειτουργεί το σύστημα καθαρισμού υψηλής πίεσης. Ο βραχίονας περιστροφής εξακολουθεί να περιστρέφεται για λίγο μετά την απενεργο- ποίηση του καθαριστή υψηλής πίεσης. Πε- ριμένετε να ακινητοποιηθεί εντελώς ο βρα- χίονας περιστροφής, πριν να ξεκινήσετε οποιαδήποτε εργασία στη συσκευή. Οι δέσμες υψηλής πίεσης μπορεί

δειχτούν επικίνδυνες σε περίπτωση μη εν- δεδειγμένης χρήσης. Η δέσμη δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενερ- γοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή. Κίνδυνος για την υγεία. Κατά τον καθαρισμό επιφανειών που έχουν μολυνθεί από βλα- βερές για την υγεία ουσίες, φοράτε τον κα- τάλληλο προστατευτικό ρουχισμό. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού από τη δέσμη νε- ρού υψηλής πίεσης. Κατά τις εργασίες με καυτό νερό: Κίνδυνος εγκαύματος από καυτές επιφάνειες και κίν- δυνος ζεματίσματος! Κατά τις εργασίες με τον καθαριστή επιφα- νειών φοράτε προστατευτικά γάντια και γυ-

Κίνδυνος προβλημάτων ακοής από εργασί- ες σε τμήματα με υψηλό θόρυβο! Στην περί- πτωση αυτή φοράτε ωτασπίδες. Κίνδυνος ολίσθησης στο νερό που έχει απομείνει. Φοράτε αντιολισθητικά υποδή- ματα. Απομακρύνετε το νερό που έχει απο- μείνει μετά το πέρας του καθαρισμού. Λάβετε υπόψη τις υποδείξεις ασφαλείας του καθαριστή υψηλής πίεσης.

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ- νο, ο οποίος μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υποδείξεις για μια δυνητικά επικίνδυνη κα- τάσταση, η οποία μπορεί να έχει ως συνέ- πεια σοβαρό ή θανάσιμο τραυματισμό.

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

Υπόδειξη για μια δυνητικά επικίνδυνη κατά-

οποία μπορεί να έχει ως συνέπεια υλικές ζημίες. Υποδείξεις ασφαλείας Επίπεδα ασφαλείας Σύμβολα στη συσκευή 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού από τον βραχίονα περιστροφής. Μη βάζετε ποτέ τα χέρια σας κάτω από τη συσκευή όταν λειτουργεί το σύστημα καθαρισμού υψη- λής πίεσης. Ο βραχίονας περιστροφής εξα- κολουθεί να περιστρέφεται για λίγο μετά την απενεργοποίηση του καθαριστή υψηλής πίεσης. Περιμένετε να ακινητοποιηθεί εντελώς ο βραχίονας περιστρο- φής, πριν να ξεκινήσετε οποια- δήποτε εργασία στη συσκευή. 36 EL– 2 Η συσκευή καθαρισμού δαπέδων είναι κα- τάλληλη για τον καθαρισμό δαπέδων σε συνδυασμό με μια συσκευή καθαρισμού υψηλής πίεσης. Μέγιστη πίεση νερού 25 MPa (250 bar). Μέγιστη θερμοκρασία νερού 85 °C. Το βρώμικο νερό μπορεί να εκρεύσει από έναν ελαστικό σωλήνα. Τα υλικά συσκευασίας είναι ανακυ- κλώσιμα. Μην πετάτε τη συσκευασία στα οικιακά απορρίμματα, αλλά παραδώ- στε την προς ανακύκλωση. Οι παλιές συσκευές περιέχουν ανα- κυκλώσιμα υλικά, τα οποία θα πρέπει να παραδίδονται προς επαναχρησι- μοποίηση. Για το λόγο αυτό αποσύρετε τις παλιές συσκευές με κατάλληλες διαδικασί- ες συγκέντρωσης αποβλήτων. Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH Για να γίνει δυνατή η απρόσκοπτη λειτουρ- γία της συσκευής καθαρισμού υψηλής πίε- σης, θα πρέπει να χρησιμοποιήσετε το σω- στό ακροφύσιο υψηλής πίεσης.

Τα απαραίτητα πακέτα ακροφυσίων έχουν καθοριστεί για την ανάλογη συσκευή καθα- ρισμού υψηλής πίεσης και πρέπει να πα- ραγγελθούν ξεχωριστά. Εικόνα 1, βλ. διπλωμένη σελίδα 1 Μέγεθος ακροφυσίων (παράδειγμα) Μπορείτε να δείτε το μέγεθος ακροφυ- σίου στην πινακίδα τύπου του καθαρι- στή υψηλής πίεσης. Επιλέξτε το κατάλληλο σετ ακροφυσίων για τον καθαριστή υψηλής πίεσης από τον ακόλουθο πίνακα. Εικόνα 2, βλ. διπλωμένη σελίδα 1 Στεγανωτικός δακτύλιος 2 Βραχίονας περιστροφής 3Ακροφύσιο 4Παρέμβυσμα Τοποθετήστε τον στεγανωτικό δακτύλιο στην αυλάκωση του βραχίονα περι-

Τοποθετήστε το ακροφύσιο. Σφίξτε ελαφρά το ακροφύσιο με το περι-

Η ακτίνα ψεκασμού πρέπει να ρυθμιστεί παράλληλα προς το βραχίονα περιστρο-

Εικόνα 3, βλ. διπλωμένη σελίδα Ευθυγραμμίστε την επιφάνεια του κλει- διού του ακροφυσίου (πλάτος κλειδιού

10) με τον βραχίονα περιστροφής.

Σφιξτε το περικόχλιο (πλάτος κλειδιού

Επαναλάβετε τη διαδικασία στο δεύτε- ρο βραχίονα περιστροφής. Κατά τη λειτουργία με καυτό νε-

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος πρόκλησης εγκαυμά-

Μην αγγίζετε τις καυτές επιφά-

Μην ενεργοποιήσετε τον καθα- ριστή επιφανειών χωρίς να έχε- τε διαβάσει πρώτα τις οδηγίες λειτουργίας. Ενδεδειγμένη χρήση Προστασία περιβάλλοντος Πακέτα ακροφυσίων

Μην τοποθετείτε τα ακροφύσια του καθαρι- στή επιφανειών στο σωλήνα ψεκασμού του καθαριστή υψηλής πίεσης. Εικόνα 4, βλ. διπλωμένη σελίδα 1 Ακροφύσιο ψεκασμού 2Κλειδί Βιδώστε το ακροφύσιο ψεκασμού με το κλειδί στον ψεκαστήρα και σφίξτε το με το χέρι (8 Νm). Το κλειδί παραμένει στη βάση του ακροφυσίου. Εικόνα 5, βλ. διπλωμένη σελίδα 1 Πιστολέτο χειρός με περιστρεφόμενο

2 Πιστολέτο χειρός χωρίς περιστρεφόμε- νο ρυθμιστή 3Μαστός, κοντός 4Μαστός, μακρύς Στην συσκευή έχει τοποθετηθεί εργοστασι- ακά ο κοντός μαστός για χρήση με πιστολέ- το ψεκασμού με περιστρεφόμενο ρυθμιστή. Για χρήση με πιστολέτο ψεκασμού χωρίς περιστρεφόμενο ρυθμιστή ο κοντός μαστός πρέπει να αντικατασταθεί από τον παρεχό- μενο μακρύ μαστό. Πριν την τοποθέτηση λιπάνετε τα Ο-ρινγκ του μαστού. Εικόνα 6, βλ. διπλωμένη σελίδα Συνδέστε το πιστόλι ψεκασμού χειρός της συσκευής υψηλής πίεσης στη συ- σκευή δαπέδου και σφίξτε καλά το με το

Αν χρειάζεται σφίξτε με ένα γερμανικό κλειδί (Νο 27).

Στη σύνδεση του ελαστικού σωλήνα εκρέει μια ισχυρή δέσμη βρώμικου νερού. Μην χρησιμοποιείτε τη συσκευή δαπέδου χωρίς ελαστικό σωλήνα. Εικόνα 7, βλ. διπλωμένη σελίδα Πριν από τη συναρμολόγηση, λιπάνετε το μονωτικό δακτύλιο του άκρου ελαστι- κού σωλήνα με το συνοδευτικό γράσο. Τοποθετήστε το συνοδευτικό ελαστικό σωλήνα στην αντίστοιχη σύνδεση του καθαριστή επιφανειών και ασφαλίστε τον με περιστροφή. Συνδέστε το άλλο άκρο του ελαστικού σωλήνα με την αποχέτευση και στερεώ- στε το με τη συνοδευτική κολλητική ται-

Εάν είναι δυνατό, περάστε τον ελαστικό σωλήνα χωρίς ανοδική κλίση. Το μέγιστο ύψος άντλησης λυμάτων είναι 1 m. Το ελεύθερο άκρο του ελαστικού σωλήνα μπορεί να στερεωθεί με τη συνοδευτική κολλητική ταινία (για παράδειγμα στη σχά- ρα της αποχέτευσης). Εάν είναι απαραίτητο, μπορείτε να χρησι- μοποιήσετε ελαστικό σωλήνα προέκτασης (βλ. "Εξαρτήματα"). Κατά την εργασία κρατάτε το πιστόλι ψεκασμού και τη λαβή της συσκευής δαπέδου και με τα δύο χέρια. Χρησιμοποιείτε τον καθαριστή επιφα- νειών έτσι, ώστε να εφάπτεται πάντα καλά με την υπό καθαρισμό επιφάνεια. Μετά τη λειτουργία με καυτό νερό, χρη- σιμοποιήστε τον καθαριστή επιφανειών με κρύο νερό για 2 λεπτά, ώστε να κρυ-

Εάν είναι απαραίτητο, ξεπλύνετε τον καθαριστή επιφανειών και τον ελαστικό σωλήνα αναρρόφησης με καθαρό νερό. Προστατεύετε τη συσκευή από τον πα-

Μην παραμορφώνετε στις βούρτσες κατά την αποθήκευση.

Για να διασφαλίζεται διαρκώς καλή αναρ- ρόφηση, μην αφήνετε τη συσκευή δαπέδου πάνω στη στεφάνη της βούρτσας μετά τη

Μετά τη χρήση ξεπλύνετε τους τροχί- σκους με καθαρό νερό και ψεκάστε τους με λιπαντικό μετά το στέγνωμα.

38 EL– 4 Ο βραχίονας περιστροφής δεν γυρίζει: Ελέγχετε τα ακροφύσια καθαρισμού για

Η αναρροφητική ισχύς μειώνεται: Η στεφάνη βούρτσας είναι φθαρμένη - αντικαταστήστε την. Το κανάλι αναρρόφησης ή ο ελαστικός σωλήνας αναρρόφησης είναι φραγμέ- να, καθαρίστε τα. Το ακροφύσιο έγχυσης είναι φραγμένο - καθαρίστε το.

Εξαρτήματα: Κωδικός παραγ-

Στήριγμα ελαστικού σω- λήνα (δοχείο αναρρό- φησης για στερέωση σε λείες επιφάνειες) 2.642-528.0 Φίλτρο (διαχωριστής μεγάλων απορριμμά-

2.642-532.0 Στήριγμα ελαστικού σω- λήνα (στερέωση στον

2.042-001.0 Στεφάνη βούρτσας FRV 50 ME 6.371-011.0 Ελαστικός σωλήνας
