ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ K 7 Power Control Kärcher

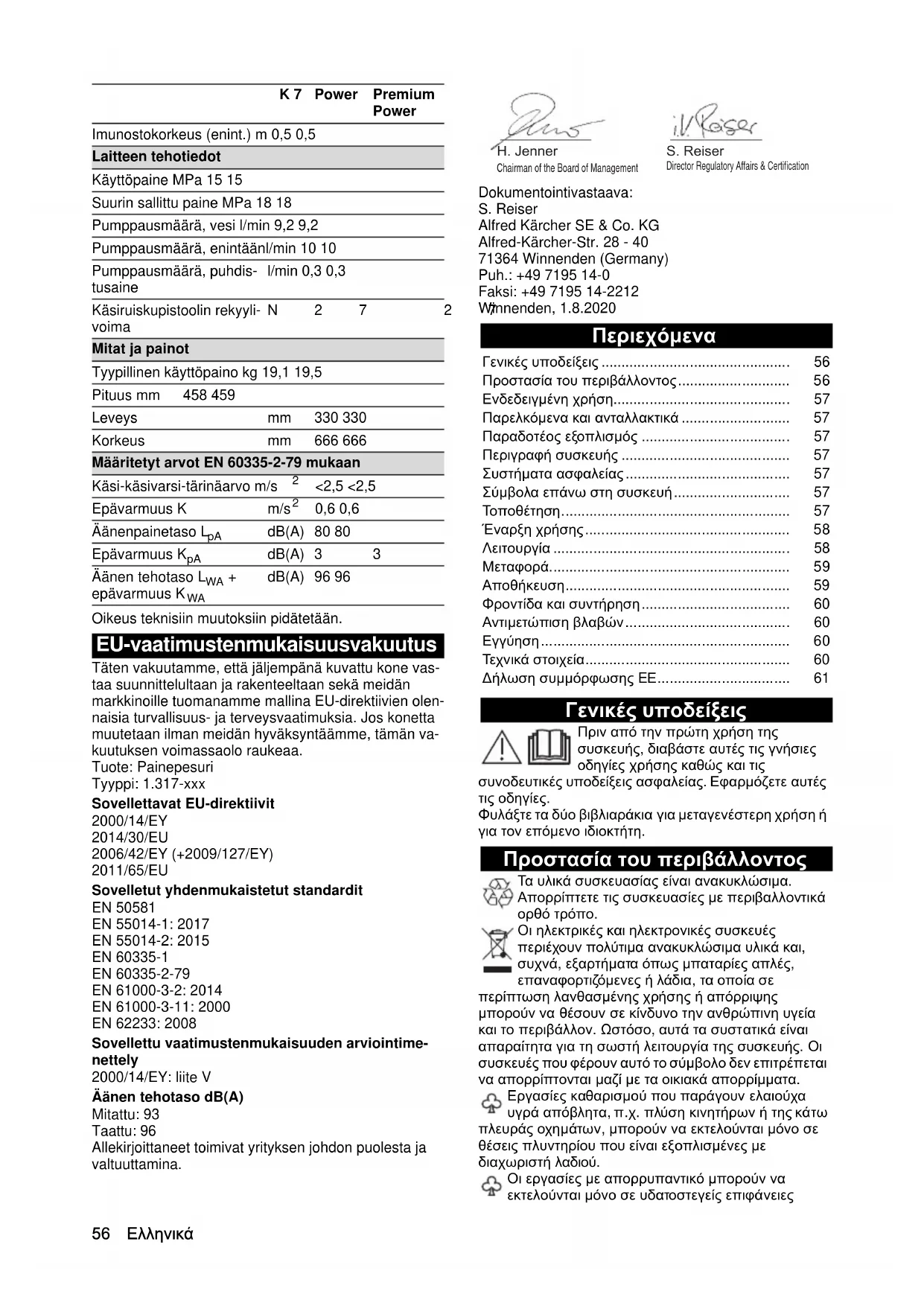

• dB(A) 96 96 K 7 Power Premium Power Γενικές υποδείξεις p. 56
• Προστασία του περιβάλλοντος p. 56
• Ενδεδειγμένη χρήση p. 57
• Παρελκόμενα και ανταλλακτικά p. 57
• Παραδοτέος εξοπλισμός p. 57
• Περιγραφή συσκευής p. 57
• Συστήματα ασφαλείας p. 57
• Σύμβολα επάνω στη συσκευή p. 57
• Τοποθέτηση p. 57
• Έναρξη χρήσης p. 58
• Λειτουργία p. 58
• Μεταφορά p. 59
• Αποθήκευση p. 59
• Φροντίδα και συντήρηση p. 60
• Αντιμετώπιση βλαβών p. 60
• Εγγύηση p. 60
• Τεχνικά στοιχεία p. 60
• Δήλωση συμμόρφωσης EΕ Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. ReiserΕλληνικά 57 εργασίας με σύνδεση στο σύστημα απορροής ακάθαρτου νερού. Το απορρυπαντικό δεν πρέπει να καταλήγει στα υπόγεια ύδατα ή στο έδαφος. Η λήψη νερού από δημόσιες πηγές δεν επιτρέπεται σε ορισμένες χώρες. Υποδείξεις σχετικά με συστατικά (REACH) Ενημερωμένες πληροφορίες σχετικά με τα συστατικά είναι διαθέσιμες στη διεύθυνση: www.kaercher.de/ REACH Ενδεδειγμένη χρήση Χρησιμοποιήστε τη συσκευή καθαρισμού υψηλής πίεσης αποκλειστικά για οικιακή χρήση. Η συσκευή καθαρισμού υψηλής πίεσης προορίζεται για τον καθαρισμό μηχανημάτων, οχημάτων, οικοδομών, εργαλείων, προσόψεων, βεραντών, μηχανημάτων κήπου κ.λπ. με ριπή νερού υψηλής πίεσης. Παρελκόμενα και ανταλλακτικά Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com. Παραδοτέος εξοπλισμός Ο παραδοτέος εξοπλισμός της συσκευής απεικονίζεται επάνω στη συσκευασία. Κατά την αφαίρεση από τη συσκευασία ελέγξτε την πληρότητα των περιεχομένων. Σε περίπτωση που λείπουν παρελκόμενα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, ενημερώστε τον προμηθευτή σας. Περιγραφή συσκευής Σε αυτές τις οδηγίες λειτουργίας περιγράφεται ο μέγιστος δυνατός εξοπλισμός. Στο παραδοτέο υλικό υπάρχουν διαφορές ανάλογα με το μοντέλο (ανατρέξτε στη συσκευασία). Σχήματα στη σελίδα διαγραμμάτων Εικόνα A Εικόνα B 1 Βάση στήριξης με λαβή μεταφοράς 2 Σύνδεση νερού με ενσωματωμένη σήτα 3 Τροχός μεταφοράς 4 Οδηγός εύκαμπτου σωλήνα 5 Διακόπτης συσκευής "0/OFF" / "I/ON" 6 Υποδοχή φύλαξης για σωλήνες ψεκασμού 7 Ελαστικός σωλήνας υψηλής πίεσης 8 *Φιάλη απορρυπαντικού Plug 'n' Clean 9 Αποθήκευση / θέση απόθεσης του πιστολιού υψηλής πίεσης 10 Λαβή μεταφοράς, αποσπώμενη 11 Τούρμπο ακροφύσιο σωλήνα ψεκασμού για επίμονους ρύπους 12 Σωλήνας ψεκασμού Vario Power για τις συνηθέστερες εργασίες καθαρισμού 13 Πιστολέτο υψηλής πίεσης Power Control 14 Πλήκτρο διαχωρισμού του ελαστικού σωλήνα υψηλής πίεσης από το πιστόλι υψηλής πίεσης 15 Μοχλός πιστολέτου υψηλής πίεσης 16 Ασφάλιση πιστολιού υψηλής πίεσης 17 Λαβή μεταφοράς 18 Στήριγμα σωλήνα 19 Καρούλι σωλήνα υψηλής πίεσης 20 Μανιβέλα για καρούλι σωλήνα 21 Πινακίδα τύπου 22 Θήκη αξεσουάρ 23 Άγκιστρο στερέωσης διχτυού 24 Δίχτυ για θήκη αξεσουάρ 25 Αγωγός σύνδεσης δικτύου με βύσμα δικτύου 26 Σύνδεσμος για τη σύνδεση νερού 27 **Λάστιχο κήπου (ενισχυμένο με ύφασμα, διάμετρος τουλάχιστον 1/2 ίντσες (13 mm), μήκος τουλάχιστον 7,5 m, με ταχυσύνδεσμο που διατίθεται στο εμπόριο) 28 ** Εύκαμπτος σωλήνας αναρρόφησης KÄRCHER για παροχή νερού από ανοιχτά δοχεία (κωδικός 2.643-100.0) p. 61

• Προαιρετικά, ** επιπροσθέτως απαραίτητο Συστήματα ασφαλείας

Ελλιπή ή τροποποιημένα συστήματα ασφαλείας Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία σας. Ποτέ μην τροποποιείτε και μη παρακάμπτετε τα συστήματα ασφαλείας. Διακόπτης συσκευής Ο διακόπτης της συσκευής αποτρέπει την ακούσια ενεργοποίηση της συσκευής. Ασφάλιση πιστολιού υψηλής πίεσης Η ασφάλεια κλειδώνει τη σκανδάλη του πιστολιού υψηλής πίεσης και αποτρέπει την ακούσια ενεργοποίηση της συσκευής. Λειτουργία Auto-Stop (αυτόματο σταμάτημα) Αν απελευθερωθεί η σκανδάλη του πιστολιού υψηλής πίεσης, ο διακόπτης πίεσης απενεργοποιεί την αντλία και η ριπή υψηλής πίεσης σταματάει. Αν πιεστεί η σκανδάλη, η αντλία ενεργοποιείται ξανά. Διακόπτης προστασίας κινητήρα Εάν υπάρξει υπέρβαση της κατανάλωσης ρεύματος, ο διακόπτης προστασίας του κινητήρα απενεργοποιεί το

Σύμβολα επάνω στη συσκευή

Για τα σχήματα δείτε τη σελίδα διαγραμμάτων. Να έχετε διαθέσιμες τις παρεχόμενες βίδες και το κατάλληλο κατσαβίδι. Πριν από την έναρξη χρήσης συναρμολογήστε τα λυμένα παρεχόμενα εξαρτήματα στη συσκευή. Τοποθέτηση διχτυού αξεσουάρ

1. Κρεμάστε το δίχτυ αξεσουάρ στα άγκιστρα.

Εικόνα C Η ριπή υψηλής πίεσης δεν πρέπει να κατευθύνεται πάνω σε ανθρώπους, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή την ίδια τη συσκευή. Προστατέψτε τη συσκευή από τον παγετό. Η συσκευή δεν επιτρέπεται να συνδέεται άμεσα στο δημόσιο δίκτυο πόσιμου νερού.58 Ελληνικά Σύνδεση ελαστικού σωλήνα υψηλής πίεσης στον αντίστοιχο οδηγό

1. Περάστε τον ελαστικό σωλήνα υψηλής πίεσης από

πίσω μέσα από τον οδηγό σωλήνα. Εικόνα D Συναρμολόγηση του συνδέσμου για τη σύνδεση νερού

1. Βιδώστε το σύνδεσμο για τη σύνδεση νερού στη

σύνδεση νερού της συσκευής. Εικόνα E Έναρξη χρήσης

Προσέχετε να μην υπάρχει υπέρβαση της μέγιστης επιτρεπόμενης εμπέδησης δικτύου στο σημείο σύνδεσης (βλ. κεφάλαιο Τεχνικά στοιχεία). Εάν δεν είστε βέβαιοι για την εμπέδηση δικτύου στο σημείο σύνδεσης, επικοινωνήστε με την εταιρεία ηλεκτροδότησης.

1. Τοποθετήστε τη συσκευή πάνω σε μια επίπεδη

2. Σε συσκευές με τύμπανο εύκαμπτου σωλήνα:

Ξετυλίξτε εντελώς τον ελαστικό σωλήνα υψηλής πίεσης από το καρούλι του.

3. Σε συσκευές χωρίς τύμπανο εύκαμπτου σωλήνα:

Ξετυλίξτε τελείως τον σωλήνα υψηλής πίεσης και λύστε τυχόν βρόχους και συστροφές.

4. Τραβήξτε τον εύκαμπτο σωλήνα υψηλής πίεσης

προς τα εμπρός μέσω του σωλήνα οδηγού.

5. Συνδέστε τον ελαστικό σωλήνα υψηλής πίεσης στο

πιστόλι υψηλής πίεσης, έτσι ώστε να ακουστεί που

Προσέξτε τη σωστή ευθυγράμμιση του μαστού. Εικόνα F

αλή σύνδεση τραβώντας από τον ελαστικό σωλήνα υψηλής πίεσης.

7. Συνδέστε το βύσμα δικτύου σε μια πρίζα.

Παροχή νερού Για τις τιμές σύνδεσης βλέπε την πινακίδα τύπου ή το κεφάλαιο Τεχνικά στοιχεία. Τηρείτε τους κανονισμούς της υπηρεσίας υδροδότησης.

Ζημιές από ακάθαρτο νερό Οι ρύποι που περιέχονται στο νερό μπορούν να προκαλέσουν ζημιές στην αντλία και στα παρελκόμενα. Για λόγους προστασίας η KÄRCHER συνιστά τη χρήση του φίλτρου νερού KÄRCHER (ειδικό παρελκόμενο,

αραγγελίας 4.730-059). Σύνδεση σε αγωγό νερού

Σύνδεσμος σωλήνα με Aquastop στην υποδοχή νερού της συσκευής Ζημιά στην αντλία Ποτέ μην χρησιμοποιείτε σύνδεσμο σωλήνα με Aquastop στην υποδοχή νερού της συσκευής. Μπορείτε να χρησιμοποιήσετε έναν σύνδεσμο Aquastop

1. Εισαγάγετε το λάστιχο κήπου στο σύνδεσμο για τη

2. Συνδέστε το λάστιχο κήπου στον αγωγό νερού.

οίξτε εντελώς τη βρύση. Εικόνα G Αναρρόφηση νερού από ανοιχτά δοχεία Η παρούσα συσκευή καθαρισμού υψηλής πίεσης ενδείκνυται για χρήση με τον εύκαμπτο σωλήνα αναρρόφησης KÄRCHER με βαλβίδα αντεπιστροφής (ειδικά παρελκόμενα, κωδ. παραγγελίας 2.643-100) για αναρρόφηση επιφανειακών υδάτων, π.χ., από δοχεία όμβριων υδάτων ή μικρές λίμνες (μέγιστο ύψος αναρρόφησης, βλέπε κεφάλαιο Τεχνικά στοιχεία). Κατά τη λειτουργία αναρρόφησης δεν χρειάζεται ο σύνδεσμος για τη σύνδεση νερού.

1. Γεμίστε τον ελαστικό σωλήνα αναρρόφησης με

αστικό σωλήνα αναρρόφησης στην υποδοχή νερού της συσκευής και αναρτήστε τον σε μια πηγή νερού (για παράδειγμα στο δοχείο ομβρίων υδάτων). Εξαέρωση συσκευής

1. Ενεργοποιήστε τη συσκευή με το "I/ON".

2. Απασφαλίστε τη σκανδάλη του πιστολιού υψηλής

3. Πιέστε τη σκανδάλη του πιστολιού υψηλής πίεσης.

Η συσκευή ενεργοποιείται.

4. Αφήστε τη συσκευή να λειτουργήσει το πολύ για

2 λεπτά, μέχρι το νερό να εξέρχεται χωρίς φυσαλίδες από το πιστόλι υψηλής πίεσης.

5. Αφήστε τη σκανδάλη του πιστολιού υψηλής πίεσης.

αλίστε τη σκανδάλη του πιστολιού υψηλής

Ξηρή λειτουργία της αντλίας Πρόκληση ζημιών στη συσκευή Αν δεν αναπτυχθεί πίεση στη συσκευή μέσα σε 2 λεπτά, απενεργοποιήστε τη συσκευή και ενεργήστε σύμφωνα με τις υποδείξεις στο κεφάλαιο Αντιμετώπιση βλαβών. Λειτουργία με υψηλή πίεση

Ζημιές σε λακαρισμένες ή ευαίσθητες επιφάνειες Σε περίπτωση πολύ μικρής απόστασης ριπής ή σε περίπτωση επιλογής ακατάλληλου σωλήνα ψεκασμού, προκαλούνται ζημιές στις επιφάνειες. Κατά τον καθαρισμό, τηρείτε μια απόσταση τουλάχιστον 30 cm από τις λακαρισμένες επιφάνειες. Μην καθαρίζετε ελαστικά αυτοκινήτων, βερνίκι ή ευαίσθητες επιφάνειες όπως ξύλο με το τούρμπο μπεκ.

ωλήνα ψεκασμού στο πιστόλι υψηλής πίεσης και στερεώστε τον περιστρέφοντάς τον κατά 90°. Εικόνα H

2. Ενεργοποιήστε τη συσκευή ("I/ON").

3. Απασφαλίστε τη σκανδάλη του πιστολιού υψηλής

4. Πιέστε τη σκανδάλη του πιστολιού υψηλής πίεσης.

Η συσκευή ενεργοποιείται.

5. Περιστρέψτε τον σωλήνα ψεκασμού Vario Power

μέχρι να εμφανιστεί στην ένδειξη πίεσης η απαιτούμενη βαθμίδα πίεσης. Λειτουργία με απορρυπαντικό

Μη τήρηση του δελτίου δεδομένων ασφαλείας Σοβαρές βλάβες στην υγεία λόγω λανθασμένης χρήσης του απορρυπαντικού Λάβετε υπόψη το δελτίο δεδομένων ασφαλείας του κατασκευαστή του απορρυπαντικού και ιδιαίτερα τις υποδείξεις για τα μέσα ατομικής προστασίας.

Το απορρυπαντικό μπορεί να προστεθεί μόνο υπό χαμηλή πίεση. ΥπόδειξηΕλληνικά 59 Για τη λειτουργία με απορρυπαντικό απαιτείται μια φιάλη απορρυπαντικού Plug 'n' Clean. Τα απορρυπαντικά της KÄRCHER διατίθενται και σε έτοιμη προς χρήση φιάλη απορρυπαντικού Plug 'n' Clean.

1. Αφαιρέστε το καπάκι της φιάλης απορρυπαντικού

2. Πιέστε τη φιάλη απορρυπαντικού με το άνοιγμα

προς τα κάτω στη σύνδεση απορρυπαντικού Plug 'n' Clean. Εικόνα I

3. Χρησιμοποιήστε τον σωλήνα ψεκασμού Vario

4. Περιστρέψτε τον σωλήνα ψεκασμού πρ

ος το "MIX" μέχρι να εμφανιστεί το "MIX" στο πιστολέτο υψηλής

Κατά τη λειτουργία το διάλυμα απορρυπαντικού προστίθεται στη ριπή νερού. Συνιστώμενη μέθοδος καθαρισμού

1. Ψεκάστε λίγο απορρυπαντικό στη στεγνή επιφάνεια

και αφήστε να δράσει (να μη στεγνώσει).

2. Ξεπλύνετε τη διαλυμένη βρωμιά με το πιστόλι

υψηλής πίεσης. Μετά τη λειτουργία με απορρυπαντικό

ιρέστε τη φιάλη απορρυπαντικού Plug 'n' Clean από την υποδοχή και κλείστε την με το καπάκι.

2. Αποθηκεύστε τη φιάλη απορρυπαντικού με το

καπάκι προς τα πάνω στην υποδοχή.

3. Ξεπλύνετε τη συσκευή για 30 δευτερόλεπτα με

καθαρό νερό. Διακοπή λειτουργίας

1. Αφήστε ελεύθερη τη σκανδάλη του πιστολιού

υψηλής πίεσης. Εάν αφήσετε τη σκανδάλη, το μηχάνημα απενεργοποιείται. Η υψηλή πίεση στο σύστημα διατηρείται.

2. Ασφαλίστε τη σκανδάλη του πιστολιού υψηλής

3. Αφήστε το πιστόλι υψηλής πίεσης με το σωλήνα

ψεκασμού στη θέση στάθμευσης.

4. Σε περίπτωση διαλειμμάτων εργασίας με διάρκεια

πάνω από 5 λεπ τά, απενεργοποιήστε τη συσκευή με τη θέση "0/OFF". Τερματισμός λειτουργίας

Πίεση στο σύστημα Τραυματισμοί από ανεξέλεγκτα εξερχόμενο νερό υπό υψηλή πίεση Αποσυνδέστε τον ελαστικό σωλήνα υψηλής πίεσης από το πιστόλι υψηλής πίεσης ή τη συσκευή, μόνο αν στο σύστημα δεν υπάρχει πίεση.

1. Αφήστε ελεύθερη τη σκανδάλη του πιστολιού

2. Κλείστε τη βρύση.

3. Πιέστε τη σκανδάλη του πιστολιού υψηλής πίεσης

α 30 δευτερόλεπτα. Η πίεση που υπάρχει στο σύστημα εκτονώνεται.

4. Αφήστε ελεύθερη τη σκανδάλη του πιστολιού

5. Ασφαλίστε τη σκανδάλη του πιστολιού υψηλής

6. Αποσυνδέστε τη συσκευή από την παροχή νερού.

7. Απενεργοποιήστε τη συσκευή στη θέση "0/OFF".

8. Αποσυνδέστε το φις από την πρίζα.

Μη τήρηση των οδηγιών σχετικά με το βάρος Κίνδυνος τραυματισμού και πρόκλησης ζημιών Κατά τη μεταφορά προσέξτε το βάρος του μηχανήματος. Σηκώστε τη συσκευή

1. Σηκώστε και μεταφέρετε τη συσκευή από τις λαβές

Τράβηγμα της συσκευής

1. Τραβήξτε τη λαβή μεταφοράς μέχρι να ασφαλίσει με

ένα χαρακτηριστικό ήχο.

2. Τραβήξτε τη συσκευή από τη λαβή μεταφοράς.

Μεταφορά της συσκευής σε όχημα

1. Πριν από τη μεταφορά σε οριζόντια θέση τραβήξτε

τη φιάλη απορρυπαντικού Plug 'n' Clean από την υποδοχή και κλείστε τη με το καπάκι.

2. Ασφαλίστε τη συσκευή έναντι ολίσθησης και

Μη τήρηση των οδηγιών σχετικά με το βάρος Κίνδυνος τραυματισμού και πρόκλησης ζημιών Κατά την αποθήκευση προσέξτε το βάρος της συσκευής. Αποθήκευση συσκευής

1. Τοποθετήσ τε τη συσκευή πάνω σε επίπεδη

2. Αποσυνδέστε τον σωλήνα ψεκασμού από το πιστόλι

3. Πιέστε το πλήκτρο απόσπασης του πιστολιού

υψηλής πίεσης και αποσυνδέστε τον ελαστικό σωλήνα υψηλής πίεσης από το πιστόλι.

Πρόκληση ζημιών στον ελαστικό σωλήνα υψηλής

Πρόκληση ζημιών στον ελαστικό σωλήνα υψηλής πίεσης από λανθασμένη φορά περι

Προσέξτε κατά την τύλιξη τη φορά περιστροφής του τυμπάνου ελαστικού σωλήνα.

4. Σε συσκευές με τύμπανο εύκαμπτου σωλήνα:

Τυλίξτε τον ελαστικό σωλήνα υψηλής πίεσης περιστρέφοντας τη μανιβέλα του καρουλιού αριστερόστροφα.

5. Σε συσκευές χωρίς τύμπανο εύκαμπτου σωλήνα:

Αποθηκεύστε τον ελαστικό σωλήνα υψηλής πίεσης στη συσκευή.

6. Αποθηκεύστε το ηλεκτρικό καλώδιο και τα

παρελκόμενα στη συσκευή. Για αποθήκευση μεγαλύτερης διάρκειας, λάβετε υπόψη τις επιπλέον υποδείξεις, βλ. κεφάλαιο Φροντίδα και

Αντιπαγετική προστασία

Κίνδυνος παγετού Οι συσκευές που δεν έχουν εκκενωθεί πλήρως μπορεί να καταστραφούν από παγετό. Αδειάζετε τελείως τη συσκευή και τα παρελκόμενα. Προστατεύστε τη συσκευή από τον παγετό. Πρέπει να ισχύουν τα παρακάτω: Η συσκευή έχει αποσυνδεθεί από την παροχή

Το πιστολέτο υψηλής πίεσης έχει αποσυνδεθεί από τον εύκαμπτο σωλήνα υ ψηλής πίεσης.

1. Ενεργοποιήστε τη συσκευή με το "I/ON".60 Ελληνικά

2. Περιμένετε το πολύ 1 λεπτό, μέχρι να μην εξέρχεται

πλέον νερό από τον ελαστικό σωλήνα υψηλής

3. Απενεργοποιήστε τη συσκευή.

4. Αποθηκεύστε το μηχάνημα μαζί με όλα τα

παρελκόμενα σε χώρο χωρίς κίνδυνο παγετού. Φροντίδα και συντήρηση

Κίνδυνος ηλεκτροπληξίας Τραυματισμοί από την επαφή με εξαρτήματα που διαρρέονται από ρεύμα Θέστε τη συσκευή εκτός λειτουργίας. Αποσυνδέστε το φις από την πρίζα. Η συσκευή δεν χρειάζεται συντήρηση, δηλαδή δεν είναι απαραίτητο να πραγματοποιείτε τακτικές εργασίες συντήρησης. Καθαρισμός φίλτρου στη σύνδεση νερού

Χαλασμένη σήτα στη σύνδεση νερού Πρόκληση ζημιών στη συσκευή από βρώμικο νερό Ελέγξτε τη σήτα για ζημιές προτού την τοποθετήσετε στη σύνδεση νερού. Καθαρίστε, αν χρειάζεται, το φίλτρο στη σύνδεση νερού.

1. Αφαιρέστε τον σύνδεσμο από την υποδοχή νερού.

2. Αφαιρέστε τη σήτα με μια πλακέ πένσα.

3. Καθαρίστε το φίλτρο με τρεχούμενο νερό.

4. Τοποθετήστε το φίλτρο στην υποδοχή νερού.

Αντιμετώπιση βλαβών Οι βλάβες οφείλονται συχνά σε ασήμαντες αιτίες, τις οποίες μπορείτε να αντιμετωπίσετε μόνοι σας με τη βοήθεια του ακολούθου πίνακα. Σε περίπτωση αμφιβολίας ή σε περίπτωση βλάβης που δεν αναφέρεται εδώ παρακαλούμε να απευθύνεστε στο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών.

Κίνδυνος ηλεκτροπληξίας Τραυματισμοί από την επαφή με εξαρτήματα που διαρρέονται από ρεύμα

στε τη συσκευή εκτός λειτουργίας. Αποσυνδέστε το φις από την πρίζα. Η μηχάνημα δε λειτουργεί

1. Πιέστε τη σκανδάλη του πιστολιού υψηλής πίεσης.

Η συσκευή ενεργοποιείται.

2. Ελέγξτε αν συμφωνεί η τάση που αναγράφεται στην

πινακίδα τύπου με την τάση της πηγής ρεύματος.

3. Ελέγξτε το ηλεκτρικό καλώδιο για ζημιές.

4. Σε περίπτωση που ο κινητήρας είναι

ρφορτωμένος και έχει ενεργοποιηθεί ο διακόπτης προστασίας κινητήρα: a Απενεργοποιήστε τη συσκευή στη θέση "0/OFF". b Αφήστε τη συσκευή να κρυώσει για 1 ώρα. c Ενεργοποιήστε τη συσκευή με το "I/ON" και θέστε τη σε λειτουργία. Αν επαναληφθεί η βλάβη, αναθέστε τον έλεγχο της συσκευής στην υπηρεσία εξυπηρέτησης πελατών. Η συσκευή δε ν ενεργοποιείται, ο κινητήρας

Μείωση της τάσης λόγω αδύναμης παροχής ρεύματος δικτύου ή χρήσης ενός καλωδίου προέκτασης

1. Κατά την ενεργοποίηση, πιέστε πρώτα τη σκανδάλη

του πιστολιού υψηλής πίεσης και στη συνέχεια ενεργοποιήστε τη συσκευή με τη θέση "I/ON". Η συσκευή δεν έχει πίεση Η παροχή νερού είναι πολύ μικρή

1. Ανοίξτε εντελώς τη βρύση.

2. Ελέγξτε αν είναι επαρκής η παροχή νερού.

Το φίλτρο στην υποδοχή νερού είναι λερωμένο.

1. Αφαιρέστε τη σήτα στη σύνδεση νερού με μια

2. Καθαρίστε το φίλτρο με τρεχούμενο νερό.

Στη συσκευή υπάρχει αέρας.

1. Εξαερώστε τη συσκευή:

a Ενεργοποιήστε τη συσκευή το πολύ για 2 λεπτά χωρίς να έχετε συνδέσει το σ ωλήνα ψεκασμού. b Πιέστε το πιστόλι υψηλής πίεσης και περιμένετε μέχρι να εξέρχεται νερό χωρίς φυσαλίδες από το πιστόλι υψηλής πίεσης. c Συνδέστε το σωλήνα ψεκασμού. d Προσέξτε κατά τη λειτουργία αναρρόφησης το μέγ. ύψος αναρρόφησης (βλέπε κεφάλαιο Τεχνικά στοιχεία). Έντονες διακυμάνσεις πίεσης

1. Καθαρίστε το ακροφύσιο υψηλής πίεσης:

a Απομακρύνετε τους ρύπους απ ό την οπή του ακροφυσίου με μια βελόνα. b Ξεπλύνετε από μπροστά με νερό το ακροφύσιο υψηλής πίεσης.

2. Ελέγξτε την ποσότητα παροχής νερού.

1. Μια μικρή διαρροή στη συσκευή θεωρείται

φυσιολογική για τεχνικούς λόγους. Σε περίπτωση έντονης διαρροής, ενημερώστε την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης

Δεν γίνεται αναρρόφηση του απ ορρυπαντικού

1. Χρησιμοποιήστε τον σωλήνα ψεκασμού Vario

Power και γυρίστε τον στη θέση «MIX».

2. Ελέγξετε αν η φιάλη απορρυπαντικού Plug 'n' Clean

είναι τοποθετημένη στην υποδοχή απορρυπαντικού με το άνοιγμα προς τα κάτω.

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή το πλησιέστερο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών, πρ οσκομίζοντας το παραστατικό της αγοράς. (για διευθύνσεις βλέπε την πίσω σελίδα) Τεχνικά στοιχεία K 7 Power Premium Power Ηλεκτρική σύνδεση Τάση V 230 230 Φάση ~1 1 Συχνότητα Hz 50 50 Μέγιστη επιτρεπτή εμπέδηση δικτύου Ω 0,394 + j0,246 0,394 + j0,246 Ισχύς σύνδεσης kW 3,0 3,0 Τύπος προστασίας IPX5 IPX5 Κατηγορία προστασίας II Ασφάλεια δικτύου (με χρονοκαθυστέρηση) A16 16Türkçe 61 Με την επιφύλαξη τεχνικών αλλαγών. Δήλωση συμμόρφωσης EΕ Με το παρόν δηλώνουμε ότι η παρακάτω μηχανή λόγω του σχεδιασμού και του τύπου κατασκευής της καθώς και στην έκδοση την οποία έχουμε διαθέσει στην αγορά πληροί τις σχετικές βασικές απαιτήσεις για την ασφάλεια και την υγεία των Οδηγιών ΕΕ. Σε περίπτωση τροποποίησης της μηχανής που δεν έχει συμφωνηθεί με εμάς, αυ τή η δήλωση ακυρώνεται. Προϊόν: Συσκευή καθαρισμού υψηλής πίεσης Τύπος: 1.317-xxx Σχετικές Οδηγίες ΕΕ 2000/14/EΚ 2014/30/EΕ 2006/42/EΚ (+2009/127/EΚ) 2011/65/EΕ Εφαρμοζόμενα εναρμονισμένα πρότυπα EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-11: 2000 EN 62233: 2008 Εφαρμοζόμενη διαδικασία αξιολόγησης συμμόρφωσης 2000/14/EΚ: Παράρτημα V Στάθμη ηχητικής ισχύος dB(A) Μετρημένη: 93 Εγγυημένη: 96 Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρεξούσιο από τη διεύθυνση της εταιρείας. Πληρεξούσιος τεκμηρίωσης: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Τηλ.: +49 7195 14-0 Φαξ: +49 7195 14-2212 Winnenden, 2020/08/01 İçindekiler Genel uyarılar Cihazı ilk defa kullanmadan önce orijinal işletim kılavuzunu ve ekli güvenlik bilgi- lerini okuyun. Bu bilgilere göre hareket edin. Her iki kılavuzu daha sonra kullanmak için ve sizden sonraki kullanıcı için saklayın. Çevre koruma Paketleme malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin. Elektrikli ve elektronik cihazlar, değerli ve geri dö- nüştürülebilir malzemelerin yanı sıra yanlış kulla- nılması veya yanlış tasfiye edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir. Ancak ci- hazın usulüne uygun şekilde çalıştırılması için bu parça- lar gereklidir. Bu simge ile işaretlenen cihazlar evsel çöp ile birlikte imha edilmemelidir. Ör. motor yıkama, alt zemin yıkama gibi yağ içerikli atık su oluşan temizlik çalışmaları sadece yağ ay- rıştırıcılı yıkama yerlerinde yapılabilir. Σύνδεση νερού Πίεση παροχής (μέγ.) MPa 1,2 1,2 Θερμοκρασία παροχής

°C 60 60 Ποσότητα παροχής (ελάχ.) l/min 12 12 Ύψος αναρρόφησης (μέγ.) m 0,5 0,5 Στοιχεία ισχύος συσκευής Πίεση λειτουργίας MPa 15 15 Μέγ. επιτρεπτή πίεση MPa 18 18 Παροχή, νερό l/min 9,2 9,2 Παροχή μέγιστη l/min 10 10 Παροχή, απορρυπαντικό l/min 0,3 0,3 Δύναμη οπισθοδρόμησης του πιστολιού υψηλής

N27 27 Διαστάσεις και βάρη Τυπικό βάρος λειτουργίας kg 19,1 19,5 Μήκος mm 458 459 Πλάτος mm 330 330 Ύψος mm 666 666 Μετρημένες τιμές κατά EN 60335-2-79 Τιμή δονήσεων χεριού-

<2,5 <2,5 Αβεβαιότητα Κ m/s

0,6 0,6 Στάθμη ηχητικής πίεσης

dB(A) 80 80 Αβεβαιότητα Κ

dB(A) 3 3 Στάθμη ηχητικής ισχύος
