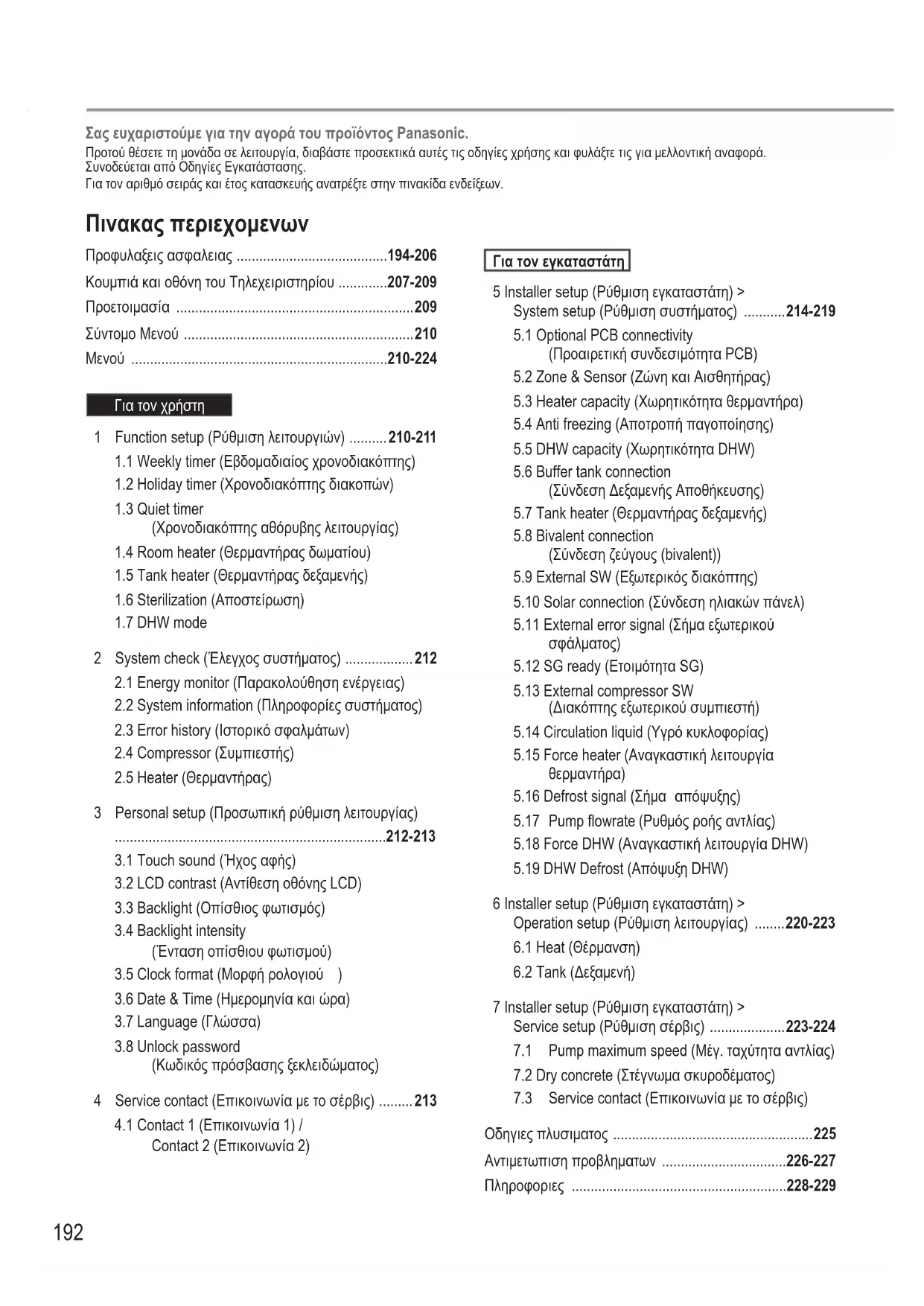

1.1 Weekly timer (Εβδομαδιαίος χρονοδιακόπτης)

1.2 Holiday timer (Χρονοδιακόπτης διακοπών)

(Χρονοδιακόπτης αθόρυβης λειτουργίας)

1.4 Room heater (Θερμαντήρας δωματίου)

1.5 Tank heater (Θερμαντήρας δεξαμενής)

1.6 Sterilization (Αποστείρωση)

2.1 Energy monitor (Παρακολούθηση ενέργειας)

2.2 System information (Πληροφορίες συστήματος)

2.3 Error history (Ιστορικό σφαλμάτων)

2.4 Compressor (Συμπιεστής)

2.5 Heater (Θερμαντήρας)

3.2 LCD contrast (Αντίθεση οθόνης LCD)

3.3 Backlight (Οπίσθιος φωτισμός)

3.4 Backlight intensity

(Ένταση οπίσθιου φωτισμού)

3.5 Clock format (Μορφή ρολογιού

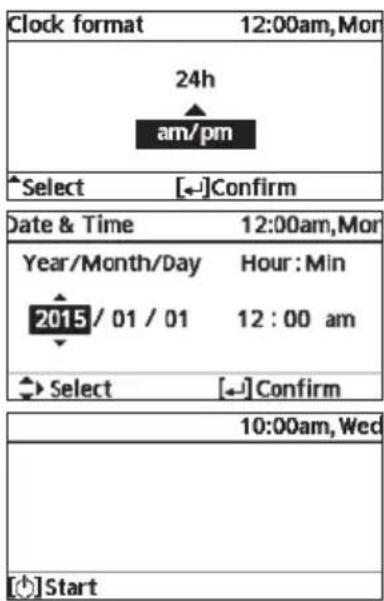

3.6 Date & Time (Ημερομηνία και ώρα)

(Κωδικός πρόσβασης ξεκλειδώματος) 4 Service contact (Επικοινωνία με το σέρβις) .........213

4.1 Contact 1 (Επικοινωνία 1) /

Contact 2 (Επικοινωνία 2) Για τον εγκαταστάτη 5 Installer setup (Ρύθμιση εγκαταστάτη) > System setup (Ρύθμιση συστήματος) ...........214-219

5.1 Optional PCB connectivity

(Προαιρετική συνδεσιμότητα PCB)

5.2 Zone & Sensor (Ζώνη και Αισθητήρας)

5.3 Heater capacity (Χωρητικότητα θερμαντήρα)

5.4 Anti freezing (Αποτροπή παγοποίησης)

5.5 DHW capacity (Χωρητικότητα DHW)

5.6 Buffer tank connection

(Σύνδεση Δεξαμενής Αποθήκευσης)

5.7 Tank heater (Θερμαντήρας δεξαμενής)

5.8 Bivalent connection

(Σύνδεση ζεύγους (bivalent))

5.9 External SW (Εξωτερικός διακόπτης)

5.10 Solar connection (Σύνδεση ηλιακών πάνελ)

5.11 External error signal (Σήμα εξωτερικού

5.12 SG ready (Ετοιμότητα SG)

5.13 External compressor SW

(Διακόπτης εξωτερικού συμπιεστή)

5.14 Circulation liquid (Υγρό κυκλοφορίας)

5.15 Force heater (Αναγκαστική λειτουργία

5.17 Pump fl owrate (Ρυθμός ροής αντλίας)

5.18 Force DHW (Αναγκαστική λειτουργία DHW)

5.19 DHW Defrost (Απόψυξη DHW)

6 Installer setup (Ρύθμιση εγκαταστάτη) > Operation setup (Ρύθμιση λειτουργίας) ........220-223

7 Installer setup (Ρύθμιση εγκαταστάτη) > Service setup (Ρύθμιση σέρβις) ....................223-224

7.1 Pump maximum speed (Μέγ. ταχύτητα αντλίας)

7.2 Dry concrete (Στέγνωμα σκυροδέματος)

7.3 Service contact (Επικοινωνία με το σέρβις)

Οδηγιες πλυσιματος .....................................................225 Αντιμετωπιση προβληματων .................................226-227 Πληροφοριες .........................................................228-229 Σας ευχαριστούμε για την αγορά του προϊόντος Panasonic. Προτού θέσετε τη μονάδα σε λειτουργία, διαβάστε προσεκτικά αυτές τις οδηγίες χρήσης και φυλάξτε τις για μελλοντική αναφορά. Συνοδεύεται από Οδηγίες Εγκατάστασης. Για τον αριθμό σειράς και έτος κατασκευής ανατρέξτε στην πινακίδα ενδείξεων.Συνθήκες λειτουργίας ΘΕΡΜΑΝΣΗ (ΔΕΞΑΜΕΝΗ) ΘΕΡΜΑΝΣΗ (ΚΥΚΛΩΜΑ) Θερμοκρασία της εξοδος νερού (°C) (Ελάχ. / Μέγ.) - / 65*

Εξωτερική θερμοκρασία περιβάλλοντος (°C)(Ελάχ. / Μέγ.) -15 / 35 -15 / 46*

-15 / 35 Όταν η εξωτερική θερμοκρασία είναι εκτός των ορίων του πίνακα, η θερμική απόδοση θα πέσει σημαντικά και η λειτουργία της εξωτερικής μονάδας μπορεί να σταματήσει για την προστασία της. Η μονάδα θα επανεκκινήσει αυτόματα αφού η εξωτερική θερμοκρασία επανέλθει εντός του προκαθορισμένου εύρους.

Άνω των 45 °C (Άλλη εσωτερική μονάδα λειτουργεί σε τρόπο λειτουργίας θέρμανσης σε θερμοκρασία περιβάλλοντος κάτω των -5 °C) ή 55 °C (Η μονάδα αέρα-νερού ενεργοποιείται μόνο σε όλες τις θερμοκρασίες περιβάλλοντος Ή άλλη εσωτερική μονάδα λειτουργεί σε τρόπο λειτουργίας θέρμανσης σε θερμοκρασία περιβάλλοντος άνω των -5 °C) είναι εφικτή μόνο με λειτουργία εφεδρικού θερμαντήρα.

Άνω των 45 °C (Άλλη εσωτερική μονάδα λειτουργεί σε τρόπο λειτουργίας θέρμανσης σε θερμοκρασία περιβάλλοντος κάτω των -5 °C) είναι εφικτή μόνο με λειτουργία εφεδρικού θερμαντήρα.

Στον τρόπο λειτουργίας Ανάκτησης θερμότητας, η εξωτερική μονάδα μπορεί να λειτουργεί σε εύρος θερμοκρασίας περιβάλλοντος από -15 °C έως 46 °C.

Πριν από τη χρήση, βεβαιωθείτε ότι το σύστημα έχει εγκατασταθεί σωστά από έναν εξουσιοδοτημένο αντιπρόσωπο σύμφωνα με τις παρεχόμενες οδηγίες.

• Το σύστημα Αέρος-Νερού της Panasonic είναι ένα διαιρούμενο σύστημα που αποτελείται από δύο μονάδες: εσωτερική και εξωτερική μονάδα Η εσωτερική μονάδα αποτελείται από την υδρομονάδα και μια υγειονομική δεξαμενή νερού 200L.

• Αυτές οι οδηγίες λειτουργίας περιγράφουν τον τρόπο λειτουργίας του συστήματος χρησιμοποιώντας την εσωτερική και την εξωτερική

• Σχετικά με τη λειτουργία άλλων προϊόντων όπως καλοριφέρ, εξωτερικού θερμοελεγκτή και υποδαπέδιων μονάδων, ανατρέξτε στις οδηγίες λειτουργίας του κάθε προϊόντος.

• Μερικές λειτουργίες που περιγράφονται στο παρόν εγχειρίδιο μπορεί να μη μπορούν να εφαρμοστούν στο σύστημά σας.

• Πρέπει να χρησιμοποιείται νερό που συμμορφώνεται με το ευρωπαϊκό πρότυπο ποιότητας νερού 98/83/ΕΚ. Η διάρκεια ζωής της Μονάδας Δεξαμενής θα είναι πιο σύντομη αν χρησιμοποιούνται υπόγεια νερά (συμπεριλαμβανομένων των νερών από πηγή και

• Η Μονάδα Δεξαμενής δεν πρέπει να χρησιμοποιείται με νερό βρύσης που περιέχει ρύπους όπως αλάτι, οξύ και άλλες ακαθαρσίες που μπορεί να διαβρώσουν τη δεξαμενή και τα εξαρτήματά της.

• Συμβουλευτείτε τον πλησιέστερο σε σας αντιπρόσωπο για περαιτέρω πληροφορίες. Επισκόπηση συστήματος Οι εικόνες σε αυτόν τον οδηγό είναι μόνο για επεξήγηση και μπορεί να διαφέρουν από την πραγματική μονάδα. Υπόκεινται σε αλλαγές δίχως προειδοποίηση για μελλοντική βελτίωση. Δεν συνιστάται να ανοίγετε την πρόσοψη. (Για χρήση μόνο από εξουσιοδοτημένο αντιπρόσωπο/ειδικό)

Εξωτερική Μονάδα Ηλιακός Πίνακας Εσωτερική μονάδα

Τηλεχειριστήριο194 Προφυλαξεις ασφαλειας Για να προληφθεί προσωπικός τραυματισμός, τραυματισμός τρίτων ή ιδιοκτησίας, παρακαλείστε να συμμορφωθείτε με τα

Η λανθασμένη λειτουργία εξαιτίας της αποτυχίας σας να ακολουθήσετε τις οδηγίες μπορεί να προκαλέσει τραυματισμό ή ζημιά, η σοβαρότητα των οποίων κατηγοριοποιείται σύμφωνα με τα παρακάτω: Η συσκευή αυτή δεν προορίζεται για πρόσβαση από το κοινό

Αυτό το σήμα προειδοποιεί

Οι οδηγίες που πρέπει να ακολουθηθούν κατηγοριοποιούνται σύμφωνα με τα παρακάτω σύμβολα: Αυτό το σύμβολο δηλώνει μια ενέργεια που ΑΠΑΓΟΡΕΥΕΤΑΙ. Τα εν λόγω σύμβολα υποδηλώνουν ΥΠΟΧΡΕΩΤΙΚΕΣ ενέργειες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εσωτερικη μοναδα και εξωτερικη μοναδα Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και από άτομα με μειωμένες φυσικές, αισθητήριες ή νοητικές ικανότητες, ή χωρίς εμπειρία και γνώση, αν βρίσκονται υπό επιτήρηση ή τους παρέχονται οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και κατανοούν τους κινδύνους που ενέχονται. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση από το χρήστη δεν πρέπει να πραγματοποιούνται από παιδιά χωρίς επίβλεψη. Παρακαλείστε να συμβουλευθείτε τον εξουσιοδοτημένο αντιπρόσωπο ή ειδικό για να καθαρίσετε τα εσωτερικά εξαρτήματα, να επισκευάσετε, να εγκαταστήσετε, να αφαιρέσετε, να αποσυναρμολογήσετε και να επανεγκαταστήσετε τη μονάδα. Η ακατάλληλη εγκατάσταση και ο ακατάλληλος χειρισμός θα προκαλέσουν διαρροή, ηλεκτροπληξία ή πυρκαγιά. Επιβεβαιώστε με εξουσιοδοτημένο αντιπρόσωπο ή ειδικό τη χρήση του καθορισμένου τύπου ψυκτικού. Η χρήση άλλου ψυκτικού από τον καθορισμένο τύπο ενδέχεται να προκαλέσει βλάβη στο προϊόν, τραυματισμό κλπ. Μη χρησιμοποιείτε άλλα μέσα για να επιταχύνετε τη διαδικασία απόψυξης ή για καθαρισμό, εκτός από αυτά που προτείνονται από τον κατασκευαστή. Οποιαδήποτε μη κατάλληλη μέθοδος ή χρήση ακατάλληλων υλικών μπορεί να προκαλέσει ζημιά στο προϊόν, ρήξη και σοβαρό τραυματισμό. Μην εγκαθιστάτε τη μονάδα σε πιθανά εκρηκτική ή εύφλεκτη ατμόσφαιρα. Εφόσον αυτό δεν γίνει, το αποτέλεσμα μπορεί να είναι ατύχημα πυρκαγιάς.195

Μην εισάγετε δάχτυλα ή άλλα αντικείμενα μέσα στην εσωτερική ή την εξωτερική μονάδα Αέρα- Νερού, τα περιστρεφόμενα μέρη μπορεί να προκαλέσουν τραυματισμό. Μην αγγίζετε την εξωτερική μονάδα κατά τη διάρκεια του φωτισμού, μπορεί να προκαλέσει ηλεκτροπληξία. Μη κάθεστε και μην βαδίζετε πάνω στη μονάδα γιατί μπορεί

Μην εγκαθιστάτε την εσωτερική μονάδα σε εξωτερικούς χώρους. Έχει σχεδιαστεί για εγκατάσταση σε εσωτερικούς χώρους και μόνο.

Μη χρησιμοποιείτε τροποποιημένα καλώδια, συνδεδεμένα καλώδια, επεκτάσεις καλωδίων ή μη καθορισμένα καλώδια για πρόληψη υπερθέρμανσης ή πυρκαγιάς. Προς αποφυγή υπερθέρμανσης, πυρκαγιάς ή ηλεκτροπληξίας:

Δεν πρέπει να μοιράζεται την ίδια πρίζα ρεύματος με άλλες συσκευές.

Μην χειρίζεστε το συσκευή με βρεγμένα χέρια.

Μη λυγίζετε υπερβολικά το καλώδιο τροφοδοσίας. Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπο σέρβις ή εξειδικευμένους τεχνικούς για να αποφευχθεί ενδεχόμενος κίνδυνος. Η μονάδα αυτή είναι εξοπλισμένη με διακόπτη ασφαλείας υπολειμματικού ρεύματος/ διακόπτη κυκλώματος διαρροής της γείωσης (RCCB= Residual Current Circuit Breaker/ELCB= Earth Leakage Circuit Breaker). Ζητήστε από εξουσιοδοτημένο αντιπρόσωπο να ελέγχει σε τακτά χρονικά διαστήματα τη λειτουργία του διακόπτη RCCB/ELCB, ειδικά μετά από την εγκατάσταση, επιθεώρηση και συντήρηση. Η δυσλειτουργία του διακόπτη RCCB/ ELCB μπορεί να προκαλέσει ηλεκτροπληξία και/ή φωτιά. Συνιστάται θερμά να εγκατασταθεί μια Διάταξη Προστασίας Ρεύματος Διαρροής (RCD= Residual Current Device) επιτόπου ώστε να αποφευχθεί ο κίνδυνος ηλεκτροπληξίας και/ή

Όλα τα κυκλώματα τροφοδοσίας πρέπει να αποσυνδεθούν πριν από την πρόσβαση σε ακροδέκτες. Διακόψτε τη χρήση του προϊόντος αν παρατηρηθεί οποιαδήποτε ανωμαλία/βλάβη και αποσυνδέστε την τροφοδοσία. (Κίνδυνος καπνού/πυρκαγιάς/ ηλεκτροπληξίας) Παραδείγματα ανωμαλίας/βλάβης

Συχνή ενεργοποίηση του διακόπτη RCCB/ELCB.

Παρατηρείται μυρωδιά καμένου.

Παρατηρείται μη φυσιολογικός θόρυβος ή δόνηση της μονάδας.

Διαρροή ζεστού νερού από την εσωτερική μονάδα. Επικοινωνήστε αμέσως με τον τοπικό αντιπρόσωπο για συντήρηση/επισκευή. Φοράτε γάντια κατά την επιθεώρηση και συντήρηση. Ο εξοπλισμός αυτός πρέπει να είναι γειωμένος ώστε να αποφευχθεί ο κίνδυνος ηλεκτροπληξίας ή πυρκαγιάς. Για την αποφυγή ηλεκτροπληξίας, διακόψτε την παροχή ρεύματος: -Πριν τον καθαρισμό ή το σέρβις. -Εφόσον δεν γίνεται χρήση για παρατεταμένο χρονικό διάστημα. Η συσκευή αυτή είναι πολλαπλών χρήσεων. Για την αποφυγή ηλεκτροπληξίας, εγκαύματος και/ή θανάσιμου τραυματισμού, βεβαιωθείτε πως αποσυνδέσατε κάθε τροφοδοσία πριν από την πρόσβαση σε οποιουσδήποτε ακροδέκτες στην εσωτερική μονάδα. Προφυλαξεις ασφαλειας196 Προφυλαξεις ασφαλειας

Εσωτερικη μοναδα και εξωτερικη μοναδα Μην πλένετε την εσωτερική μονάδα με νερό, βενζίνη, διαλυτικά ή σκόνες καθαρισμού προς αποφυγή πρόκλησης φθοράς ή διάβρωσης στη μονάδα. Μην εγκαθιστάτε τη μονάδα κοντά σε εύφλεκτα υλικά ή στο μπάνιο. Διαφορετικά, μπορεί να προκληθεί ηλεκτροπληξία και/ή φωτιά. Μην αγγίζετε το κοφτερό αλουμινένιο πτερύγιο, τα κοφτερά μέρη μπορεί να σας τραυματίσουν. Μη χρησιμοποιείτε το σύστημα κατά τη διάρκεια αποστείρωσης προκειμένου να αποφευχθεί ζεμάτισμα με θερμό νερό ή υπερθέρμανση στο ντους. Μην αποσυναρμολογείτε τη μονάδα για λόγους καθαρισμού προς αποφυγή τραυματισμού. Μην πατάτε πάνω σε ασταθή πάγκο όταν καθαρίζετε τη μονάδα προς αποφυγή τραυματισμού. Μην τοποθετείτε βάζα ή δοχεία νερού πάνω στη μονάδα. Το νερό μπορεί να εισέλθει στη μονάδα και να υποβαθμίσει τη μόνωση. Αυτό μπορεί να προκαλέσει ηλεκτροπληξία. Είναι δυνατή η αποφυγή της διαρροής νερού εξασφαλίζοντας ότι ο σωλήνας αποστράγγισης: -έχει τοποθετηθεί σωστά, -βρίσκεται μακριά από αποχετεύσεις και δοχεία, ή -δεν έχει βυθιστεί σε νερό Μετά από παρατεταμένη χρήση ή από χρήση με εύφλεκτο εξοπλισμό, εξαερίζετε τον χώρο τακτικά. Μετά από μακροχρόνια περίοδο χρήσης, βεβαιωθείτε ότι το πλαίσιο εγκατάστασης δεν είναι φθαρμένο ώστε να αποφευχθεί η πτώση της μονάδας. Τηλεχειριστήριο Μη βρέχετε το Τηλεχειριστήριο. Σε αντίθετη περίπτωση μπορεί να προκληθεί ηλεκτροπληξία ή/και

Μην πατάτε τα κουμπιά πάνω στο Τηλεχειριστήριο με σκληρά, αιχμηρά αντικείμενα. Διαφορετικά, μπορεί να προκληθεί ζημιά στη συσκευή. Μην πλένετε το Τηλεχειριστήριο χρησιμοποιώντας νερό, βενζίνη, αραιωτικό ή σκόνη καθαρισμού. Μην επιθεωρείτε ή κάνετε συντήρηση στο Τηλεχειριστήριο από μόνοι σας. Συμβουλευτείτε έναν εξουσιοδοτημένο αντιπρόσωπο ώστε να αποφευχθεί προσωπικός τραυματισμός που μπορεί να προκληθεί από λανθασμένη λειτουργία.197

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αυτή η συσκευή έχει πληρωθεί με R32 (ελαφρώς εύφλεκτο

Αν το ψυκτικό διαρρεύσει και εκτεθεί σε εξωτερική πηγή ανάφλεξης, υπάρχει κίνδυνος

Εσωτερικη μοναδα και εξωτερικη μοναδα Η συσκευή θα πρέπει να εγκατασταθεί, ή/και να λειτουργεί σε δωμάτιο με επιφάνεια δαπέδου μεγαλύτερη από A min (m²) και να διατηρείται μακριά από πηγές ανάφλεξης, όπως θερμότητα/σπίθες/ γυμνή φλόγα ή επικίνδυνες περιοχές όπως συσκευές αερίου, κουζίνες αερίου, συστήματα δικτύου παροχής αερίου ή ηλεκτρικές συσκευές μαγειρέματος, κ.λπ. (Ανατρέξτε στον πίνακα των Οδηγιών εγκατάστασης για το A min (m²)) Σημειώστε ότι το ψυκτικό μπορεί να είναι άοσμο και συνιστάται ιδιαίτερα η παρουσία κατάλληλων ανιχνευτών εύφλεκτου ψυκτικού αερίου, οι οποίοι θα βρίσκονται σε λειτουργία και θα είναι σε θέση να ειδοποιήσουν σε περίπτωση διαρροής. Να διατηρείτε τυχόν απαιτούμενα ανοίγματα εξαερισμού χωρίς εμπόδια. Μην τρυπάτε και μην καίτε καθώς η συσκευή είναι υπό πίεση. Μην εκθέτετε τη συσκευή σε θερμότητα, φλόγα, σπίθες ή άλλες πηγές ανάφλεξης. Διαφορετικά, μπορεί να εκραγεί και να προκαλέσει τραυματισμό ή θάνατο. Προφυλάξεις για τη χρήση του ψυκτικού μέσου R32 Οι βασικές διαδικασίες εργασιών εγκατάστασης είναι οι ίδιες όπως και για τα μοντέλα συμβατικών ψυκτικών μέσων (R410A, R22). Καθώς η πίεση λειτουργίας είναι υψηλότερη από αυτή των μοντέλων με ψυκτικό μέσο R22, κάποιες από τις σωληνώσεις και τα εργαλεία εγκατάστασης και συντήρησης είναι ειδικά. Ειδικά, όταν αντικαθιστάτε ένα μοντέλο με ψυκτικό μέσο R22 με ένα νέο μοντέλο με ψυκτικό μέσο R32, αντικαθιστάτε πάντα τη συμβατική σωλήνωση και τα παξιμάδια φλάντζας με τη σωλήνωση και τα παξιμάδια φλάντζας για τα μοντέλα με ψυκτικό μέσο R32 και R410A στην πλευρά της εξωτερικής μονάδας. Για τα R32 και R410A, μπορεί να χρησιμοποιηθεί το ίδιο παξιμάδι φλάντζας και σωλήνας στην πλευρά της εξωτερικής μονάδας. Απαγορεύεται η ανάμιξη διαφορετικών ψυκτικών μέσων εντός ενός συστήματος. Τα μοντέλα που χρησιμοποιούν ψυκτικό μέσο R32 και R410A έχουν διαφορετική διάμετρο σπειρώματος στομίου πλήρωσης για την αποτροπή λανθασμένης πλήρωσης με ψυκτικό μέσο R22 και για

Για αυτόν τον λόγο, πρώτα ελέγξτε. [Η διάμετρος σπειρώματος του στομίου πλήρωσης για το R32 και το R410A είναι 1/2 ίντσα.] Να φροντίζετε πάντα ώστε ξένες ύλες (λάδι, νερό, κ.λπ.) να μην εισέλθουν στη σωλήνωση. Επίσης, όταν αποθηκεύετε τη σωλήνωση, σφραγίζετε καλά το άνοιγμα πιέζοντας το, ταπώνοντας το, κ.λπ. (Ο χειρισμός του R32 είναι παρόμοιος με το R410A.) Προφυλαξεις ασφαλειας198 Προφυλαξεις ασφαλειας

Η λειτουργία, συντήρηση, επισκευή και ανάκτηση ψυκτικού μέσου πρέπει να εκτελείται πάντα από καταρτισμένο και πιστοποιημένο προσωπικό στη χρήση εύφλεκτων ψυκτικών μέσων και όπως συνιστάται από τον κατασκευαστή. Το προσωπικό που εκτελεί εργασίες λειτουργίας, σέρβις ή συντήρησης σε ένα σύστημα ή στα σχετικά μέρη του εξοπλισμού πρέπει να είναι καταρτισμένο και πιστοποιημένο.

Τυχόν μέρος του κυκλώματος ψύξης (εξατμιστήρες, αεροψυκτήρες, μονάδες διαχείρισης αέρα (AHU), συμπυκνωτές ή συλλέκτες υγρών) ή της σωλήνωσης δεν πρέπει να βρίσκεται κοντά σε πηγές θερμότητας, γυμνές φλόγες, συσκευές αερίου σε λειτουργία ή ηλεκτρικό θερμαντήρα σε λειτουργία.

Ο χρήστης/κάτοχος ή ο εξουσιοδοτημένος αντιπρόσωπός του πρέπει να ελέγχει τακτικά τους συναγερμούς, τον μηχανικό εξαερισμό και τους ανιχνευτές, τουλάχιστον μία φορά το έτος, όπου απαιτείται σύμφωνα με τους εθνικούς κανονισμούς, για να εξασφαλιστεί η σωστή λειτουργία τους.

Πρέπει να διατηρείται βιβλίο καταγραφής. Τα αποτελέσματα αυτών των ελέγχων πρέπει να καταγράφονται στο βιβλίο καταγραφής.

Σε περίπτωση εξαερισμού σε κατειλημμένο χώρο, θα πρέπει να ελέγχεται για να επιβεβαιώνεται ότι δεν υπάρχει κανένα εμπόδιο.

Πριν από τη θέση σε λειτουργία ενός νέου συστήματος ψύξης, το υπεύθυνο άτομο για τη θέση σε λειτουργία του συστήματος πρέπει να εξασφαλίσει ότι το καταρτισμένο και πιστοποιημένο προσωπικό λειτουργίας έχει λάβει οδηγίες σύμφωνα με το εγχειρίδιο οδηγιών σχετικά με την κατασκευή, επίβλεψη, λειτουργία και συντήρηση του ψυκτικού συστήματος, καθώς και τα μέτρα ασφαλείας που πρέπει να τηρηθούν και τις ιδιότητες και τον χειρισμό του ψυκτικού που χρησιμοποιείται.

Οι γενικές απαιτήσεις του καταρτισμένου και πιστοποιημένου προσωπικού είναι οι εξής: a) Γνώση της νομοθεσίας, των κανονισμών και των προτύπων σχετικά με τα εύφλεκτα ψυκτικά

b) Λεπτομερής γνώση και δεξιότητες στον χειρισμό εύφλεκτων ψυκτικών μέσων, τον εξοπλισμό ατομικής προστασίας, την πρόληψη διαρροής ψυκτικού, τον χειρισμό των φιαλών, την πλήρωση, την ανίχνευση διαρροής, την ανάκτηση και την απόρριψη, και c) Ικανότητα κατανόησης και εφαρμογής στην πράξη των απαιτήσεων της εθνικής νομοθεσίας, των κανονισμών και προτύπων, και d) Συνεχής βασική και προηγμένη εκπαίδευση για τη διατήρηση αυτής της τεχνογνωσίας. e) Η σωλήνωση του κλιματιστικού στον κατειλημμένο χώρο πρέπει να εγκατασταθεί με τέτοιο τρόπο ώστε να προστατεύεται από τυχόν ακούσια βλάβη κατά τη διάρκεια της λειτουργίας και του σέρβις. f) Πρέπει να λαμβάνονται προφυλάξεις για να αποφεύγονται οι υπερβολικές δονήσεις ή κραδασμοί στη σωλήνωση ψυκτικού μέσου. g) Φροντίστε οι συσκευές προστασίας, η σωλήνωση ψυκτικού μέσου και οι σύνδεσμοι να προστατεύονται κατάλληλα από δυσμενείς περιβαλλοντικές επιδράσεις (όπως από τον κίνδυνο συλλογής νερού και παγώματός του στους σωλήνες εκτόνωσης ή της συσσώρευσης βρομιάς και ακαθαρσιών).199

Η διαστολή και συστολή σωληνώσεων μεγάλου μήκους σε συστήματα ψύξης πρέπει να σχεδιάζονται και να εγκαθίστανται γερά (τοποθέτηση και προστασία) για την ελαχιστοποίηση της πιθανότητας βλάβης του συστήματος από υδραυλικό

Προστατέψτε το σύστημα ψύξης από ακούσια ρήξη λόγω μετακίνησης επίπλων ή δραστηριοτήτων ανακατασκευής.

Για να διασφαλιστεί ότι δεν θα υπάρξουν διαρροές, πρέπει να ελεγχθούν ως προς τη στεγανότητα οι εσωτερικοί σύνδεσμοι ψυκτικού μέσου που πραγματοποιούνται στον τόπο εγκατάστασης. Η μέθοδος ελέγχου πρέπει να έχει ευαισθησία 5 γραμμαρίων ανά έτος ψυκτικού μέσου ή καλύτερη υπό πίεση τουλάχιστον 0,25 φορές τη μέγιστη επιτρεπόμενη πίεση (>1,04 MPa, μέγ. 4,15 MPa). Δεν πρέπει να ανιχνεύεται καμία

1. Εγκατάσταση (Χώρος)

• Τα προϊόντα με εύφλεκτα ψυκτικά μέσα πρέπει να εγκαθίστανται σύμφωνα με την ελάχιστη επιφάνεια δωματίου, A min (m²), που αναφέρεται στις Οδηγίες εγκατάστασης.

Σε περίπτωση πλήρωσης στον τόπο εγκατάστασης, πρέπει να ποσοτικοποιείται, να μετράται και να επισημαίνεται η επίδραση που προκαλείται στο φορτίο ψυκτικού μέσου από το διαφορετικό μήκος

Πρέπει να φροντίσετε ώστε η εγκατάσταση των σωληνώσεων να διατηρηθεί στο ελάχιστο. Αποφύγετε τη χρήση χτυπημένων σωλήνων και μην επιτρέπετε το υπερβολικό

Πρέπει να φροντίσετε ότι οι σωληνώσεις θα είναι προστατευμένες από φυσική φθορά.

Πρέπει να συμμορφώνεται με τους εθνικούς κανονισμούς, τους περιφερειακούς και δημοτικούς κανόνες και τη νομοθεσία για το αέριο. Ενημερώστε τις σχετικές αρμόδιες υπηρεσίες σύμφωνα με όλους τους ισχύοντες κανονισμούς.

Φροντίστε οι μηχανικές συνδέσεις να είναι προσβάσιμες για λόγους συντήρησης.

Σε περιπτώσεις που απαιτείται μηχανικός εξαερισμός, τα ανοίγματα εξαερισμού πρέπει να διατηρούνται ανοιχτά χωρίς εμπόδια.

Κατά την απόρριψη του προϊόντος, ακολουθείτε τις προφυλάξεις στην ενότητα #12 και πληροίτε τους εθνικούς κανονισμούς. Να επικοινωνείτε πάντα με τις τοπικές δημοτικές υπηρεσίες για τον σωστό

2-1. Προσωπικό σέρβις

Το σύστημα πρέπει να επιθεωρείται, να επιβλέπεται και να συντηρείται τακτικά από καταρτισμένο και πιστοποιημένο προσωπικό σέρβις που εργάζεται για τον χρήστη ή το άτομο που είναι υπεύθυνο.

Φροντίστε η πραγματική πλήρωση ψυκτικού μέσου να είναι σύμφωνα με το μέγεθος του δωματίου στο οποίο έχουν εγκατασταθεί τα μέρη που περιέχουν ψυκτικό μέσο.

Φροντίστε να μην υπάρχει διαρροή του φορτίου ψυκτικού μέσου.

Οποιοδήποτε καταρτισμένο άτομο το οποίο εργάζεται σε ή ανοίγει ένα κύκλωμα ψυκτικού μέσου πρέπει να είναι κάτοχος έγκυρου πιστοποιητικού από μια διαπιστευμένη αρχή αξιολόγησης του κλάδου, η οποία εξουσιοδοτεί τις ικανότητές του να χειρίζεται ψυκτικά μέσα με ασφάλεια σύμφωνα με προδιαγραφές αξιολόγησης αναγνωρισμένες από τον

Προφυλαξεις ασφαλειας200 Προφυλαξεις ασφαλειας

Το σέρβις πρέπει να εκτελείται μόνο όπως προτείνεται από τον κατασκευαστή του εξοπλισμού. Η συντήρηση και η επισκευή που απαιτεί τη βοήθεια άλλου καταρτισμένου προσωπικού πρέπει να εκτελείται υπό την επίβλεψη ατόμου ικανού στη χρήση εύφλεκτων ψυκτικών μέσων.

Το σέρβις πρέπει να εκτελείται μόνο όπως προτείνεται από τον κατασκευαστή. 2-2. Εργασία

Πριν από την εκτέλεση εργασιών σε συστήματα που περιέχουν εύφλεκτα ψυκτικά μέσα, είναι απαραίτητοι έλεγχοι ασφαλείας για την εξασφάλιση της ελαχιστοποίησης του κινδύνου ανάφλεξης. Για επισκευή στο σύστημα ψύξης, οι προφυλάξεις στις ενότητες #2-2 έως #2-8 πρέπει να ακολουθούνται πριν από την εκτέλεση εργασιών στο σύστημα.

Η εργασία πρέπει να εκτελεστεί με ελεγχόμενη διαδικασία για την ελαχιστοποίηση του κινδύνου παρουσίας ενός εύφλεκτου αερίου ή ατμού κατά την εκτέλεση της εργασίας.

Όλο το προσωπικό συντήρησης και οι υπόλοιποι που εργάζονται στην περιοχή θα λαμβάνουν οδηγίες και θα επιβλέπονται σύμφωνα με την εργασία που εκτελείται.

Να αποφεύγεται η εργασία σε κλειστούς χώρους. Φροντίστε να βρίσκεται μακριά από την πηγή, τουλάχιστον 2 μέτρα απόσταση ασφαλείας, ή να υπάρχει μια ζώνη ελεύθερου χώρου ακτίνας τουλάχιστον 2 μέτρων.

Να φοράτε κατάλληλο προστατευτικό εξοπλισμό, συμπεριλαμβανομένης αναπνευστικής προστασίας, αν απαιτείται από τις συνθήκες.

Κρατάτε όλες τις πηγές ανάφλεξης και τις ζεστές μεταλλικές επιφάνειες

2-3. Έλεγχος για παρουσία ψυκτικού μέσου

Η περιοχή πρέπει να ελέγχεται με έναν κατάλληλο ανιχνευτή ψυκτικού μέσου πριν και κατά τη διάρκεια της εργασίας, ώστε να εξασφαλιστεί ότι ο τεχνικός γνωρίζει μια πιθανή εύφλεκτη ατμόσφαιρα.

Βεβαιωθείτε ότι ο εξοπλισμός ανίχνευσης διαρροής που χρησιμοποιείται είναι κατάλληλος για χρήση με εύφλεκτα ψυκτικά μέσα, π.χ. χωρίς σπινθήρες, επαρκώς μονωμένος ή εγγενώς ασφαλής.

Σε περίπτωση διαρροής/εκροής, αερίστε αμέσως τον χώρο και παραμείνετε ανάντη και μακριά από τη διαρροή/απελευθέρωση.

Σε περίπτωση διαρροής/εκροής, ενημερώστε τα άτομα που βρίσκονται κατάντη της διαρροής/εκροής, απομονώστε αμέσως την περιοχή κινδύνου και κρατήστε μακριά το μη εξουσιοδοτημένο προσωπικό. 2-4. Παρουσία πυροσβεστήρα

Αν πρέπει να διεξαχθούν εργασίες με θερμότητα στον εξοπλισμό ψύξης ή σε οποιαδήποτε σχετικά μέρη, πρέπει να υπάρχει διαθέσιμος κατάλληλος εξοπλισμός πυρόσβεσης.

Να έχετε δίπλα στην περιοχή πλήρωσης πυροσβεστήρα ξηράς κόνεως ή CO

2-5. Καμία πηγή ανάφλεξης

Τα άτομα που εκτελούν εργασίες στο σύστημα ψύξης που περιλαμβάνουν την έκθεση σωληνώσεων που περιέχουν ή περιείχαν εύφλεκτο ψυκτικό μέσο δεν πρέπει να χρησιμοποιούν πηγές ανάφλεξης με τέτοιο τρόπο που θα μπορούσε να οδηγήσει σε κίνδυνο πυρκαγιάς ή έκρηξης. Τα άτομα αυτά δεν πρέπει να καπνίζουν όταν εκτελούν αυτές τις

Όλες οι πιθανές πηγές ανάφλεξης, συμπεριλαμβανομένου του καπνίσματος τσιγάρου, πρέπει να διατηρούνται μακριά σε επαρκή απόσταση από την τοποθεσία εγκατάστασης, επισκευής, αφαίρεσης και απόρριψης, καθώς κατά τη διάρκεια των εργασιών αυτών μπορεί να απελευθερωθεί εύφλεκτο ψυκτικό μέσο στον γύρω χώρο.

Πριν από την εκτέλεση εργασιών, η περιοχή γύρω από τον εξοπλισμό πρέπει να ελέγχεται ώστε να εξασφαλίζεται ότι δεν υπάρχουν εύφλεκτοι κίνδυνοι ή κίνδυνοι

Πρέπει να αναρτώνται πινακίδες “Απαγορεύεται το κάπνισμα”. 2-6. Αεριζόμενος χώρος

Βεβαιωθείτε ότι η περιοχή βρίσκεται σε ανοικτό χώρο ή ότι αερίζεται επαρκώς προτού ανοίξετε το σύστημα ή εκτελέσετε εργασίες με θερμότητα.

Ο εξαερισμός πρέπει να συνεχίζεται κατά τη διάρκεια εκτέλεσης των

Ο εξαερισμός πρέπει να διασκορπίζει με ασφάλεια τυχόν ψυκτικό μέσο που απελευθερώνεται και κατά προτίμηση να το αποβάλλει εξωτερικά στην ατμόσφαιρα. 2-7. Έλεγχοι στον εξοπλισμό

Όταν γίνεται αλλαγή ηλεκτρικών εξαρτημάτων, πρέπει να είναι κατάλληλα για τον σκοπό και με τις σωστές προδιαγραφές.

Οι οδηγίες συντήρησης και σέρβις του κατασκευαστή πρέπει να τηρούνται

Σε περίπτωση αμφιβολιών, συμβουλευτείτε το τεχνικό τμήμα του κατασκευαστή για βοήθεια.

Οι παρακάτω έλεγχοι ισχύουν για τις εγκαταστάσεις που χρησιμοποιούν εύφλεκτα ψυκτικά μέσα.

Η πραγματική πλήρωση ψυκτικού μέσου είναι σύμφωνα με το μέγεθος του δωματίου στο οποίο έχουν εγκατασταθεί τα μέρη που περιέχουν ψυκτικό μέσο.

Το μηχάνημα εξαερισμού και οι έξοδοι λειτουργούν επαρκώς και δεν είναι φραγμένα.

Αν χρησιμοποιείται έμμεσο κύκλωμα ψύξης, το δευτερεύον κύκλωμα πρέπει να ελέγχεται για την παρουσία ψυκτικού μέσου.

Η σήμανση του εξοπλισμού συνεχίζει να είναι ορατή και ευανάγνωστη. Οι σημάνσεις και οι πινακίδες που είναι δυσανάγνωστες πρέπει να διορθωθούν.

Ο σωλήνας ή τα εξαρτήματα ψύξης έχουν εγκατασταθεί σε θέση όπου είναι απίθανο να εκτεθούν σε οποιαδήποτε ουσία που μπορεί να διαβρώσει τα εξαρτήματα που περιέχουν ψυκτικό μέσο, εκτός αν τα εξαρτήματα είναι κατασκευασμένα από υλικά που είναι εγγενώς ανθεκτικά στη διάβρωση ή που προστατεύονται κατάλληλα από τη

Προφυλαξεις ασφαλειας202 Προφυλαξεις ασφαλειας 2-8. Έλεγχοι στις ηλεκτρικές

Η επισκευή και η συντήρηση των ηλεκτρικών εξαρτημάτων θα περιλαμβάνει αρχικούς ελέγχους ασφαλείας και διαδικασίες επιθεώρησης εξαρτημάτων.

Οι αρχικοί έλεγχοι ασφαλείας θα περιλαμβάνουν, ενδεικτικά, τα εξής:-

Ότι οι πυκνωτές είναι αποφορτισμένοι: αυτό θα γίνεται με ασφαλή τρόπο ώστε να αποφεύγεται η πιθανότητα σπιθών.

Ότι δεν υπάρχουν εκτεθειμένα ηλεκτρικά εξαρτήματα και καλωδίωση που έχουν ρεύμα κατά την πλήρωση, την ανάκτηση ή την εξαέρωση του συστήματος.

Ότι υπάρχει συνέχεια της ισοδυναμικής σύνδεσης και της

Οι οδηγίες συντήρησης και σέρβις του κατασκευαστή πρέπει να τηρούνται

Σε περίπτωση αμφιβολιών, συμβουλευτείτε το τεχνικό τμήμα του κατασκευαστή για βοήθεια.

Αν υπάρχει βλάβη που θα μπορούσε να θέσει σε κίνδυνο την ασφάλεια, τότε δεν πρέπει να συνδεθεί παροχή ηλεκτρικού ρεύματος στο κύκλωμα έως ότου αντιμετωπιστεί ικανοποιητικά.

Αν η βλάβη δεν μπορεί να διορθωθεί άμεσα αλλά πρέπει να συνεχιστεί η λειτουργία, πρέπει να χρησιμοποιηθεί μια κατάλληλη προσωρινή λύση.

Ο κάτοχος του εξοπλισμού πρέπει να ενημερωθεί ή να αναφερθεί ώστε όλα τα μέρη να ενημερωθούν στο εξής.

3. Επισκευές σε στεγανοποιημένα

Κατά τη διάρκεια επισκευών σε στεγανοποιημένα εξαρτήματα, κάθε παροχή ηλεκτρικού ρεύματος πρέπει να αποσυνδεθεί από τον εξοπλισμό στον οποίο εκτελούνται εργασίες πριν από την αφαίρεση στεγανοποιημένων καλυμμάτων, κ.λπ.

Αν είναι απολύτως απαραίτητη η παροχή ηλεκτρικού ρεύματος στον εξοπλισμό κατά τη διάρκεια του σέρβις, τότε μια διάταξη ανίχνευσης διαρροών που λειτουργεί μόνιμα πρέπει να βρίσκεται στο πιο κρίσιμο σημείο για την προειδοποίηση πιθανής επικίνδυνης κατάστασης.

Ιδιαίτερη προσοχή πρέπει να δίνεται στα εξής προκειμένου να εξασφαλιστεί ότι κατά την εκτέλεση εργασιών στα ηλεκτρικά εξαρτήματα, το πλαίσιο δεν τροποποιείται με τέτοιο τρόπο ώστε να επηρεαστεί το επίπεδο προστασίας. Αυτό περιλαμβάνει ζημιά στα καλώδια, υπερβολικός αριθμός συνδέσεων, ακροδέκτες που δεν έχουν γίνει σύμφωνα με τις αρχικές προδιαγραφές, ζημιά στα παρεμβύσματα, εσφαλμένη τοποθέτηση στυπιοθλιπτών, κ.λπ.

Βεβαιωθείτε ότι η συσκευή έχει τοποθετηθεί με ασφάλεια.

Βεβαιωθείτε ότι τα παρεμβύσματα ή τα υλικά στεγανοποίησης δεν έχουν αλλοιωθεί σε τέτοιο βαθμό που δεν εξυπηρετούν πλέον τον σκοπό αποτροπής εισόδου εύφλεκτης ατμόσφαιρας.

Τα ανταλλακτικά πρέπει να είναι σύμφωνα με τις προδιαγραφές του κατασκευαστή. ΣΗΜΕΙΩΣΗ: Η χρήση στεγανωτικού υλικού σιλικόνης ενδέχεται να περιορίσει την αποτελεσματικότητα ορισμένων τύπων εξοπλισμού ανίχνευσης διαρροών. Τα εγγενώς ασφαλή εξαρτήματα δεν χρειάζεται να απομονώνονται πριν από την εκτέλεση εργασιών σε αυτά.203

4. Επισκευή σε εγγενώς ασφαλή

Μην εφαρμόζετε μόνιμα επαγωγικά ή χωρητικά φορτία στο κύκλωμα χωρίς να εξασφαλίσετε ότι δεν θα υπερβούν την επιτρεπτή τάση και ρεύμα για τον εξοπλισμό που χρησιμοποιείται.

Τα εγγενώς ασφαλή εξαρτήματα είναι οι μόνοι τύποι στους οποίους μπορούν να γίνουν εργασίες ενώ έχουν ρεύμα παρουσία εύφλεκτης ατμόσφαιρας.

Η συσκευή δοκιμής πρέπει να έχει τη σωστή ονομαστική τιμή.

Αντικαθιστάτε τα εξαρτήματα μόνο με ανταλλακτικά που καθορίζονται από τον κατασκευαστή. Τα ανταλλακτικά που δεν έχουν καθοριστεί από τον κατασκευαστή μπορεί να προκαλέσουν ανάφλεξη του ψυκτικού μέσου στην ατμόσφαιρα από μια

Ελέγξτε ότι η καλωδίωση δεν υπόκειται σε φθορά, διάβρωση, υπερβολική πίεση, δόνηση, αιχμηρές άκρες ή άλλες δυσμενείς περιβαλλοντικές επιδράσεις.

Ο έλεγχος πρέπει επίσης να λαμβάνει υπόψη τις επιδράσεις της γήρανσης ή της συνεχούς δόνησης από πηγές όπως συμπιεστές ή ανεμιστήρες.

6. Ανίχνευση εύφλεκτων ψυκτικών

Σε καμία περίπτωση δεν πρέπει να χρησιμοποιηθούν πιθανές πηγές ανάφλεξης για την αναζήτηση ή ανίχνευση διαρροών ψυκτικού μέσου.

Δεν πρέπει να χρησιμοποιείται ανιχνευτής διαρροής ψυκτικών υγρών (ή οποιοσδήποτε άλλος ανιχνευτής που χρησιμοποιεί γυμνή φλόγα).

7. Οι παρακάτω μέθοδοι

ανίχνευσης διαρροών θεωρούνται αποδεκτές για όλα τα συστήματα ψύξης

Δεν πρέπει να ανιχνεύεται καμία διαρροή κατά τη χρήση εξοπλισμού ανίχνευσης με ευαισθησία 5 γραμμαρίων ανά έτος ψυκτικού μέσου ή καλύτερη, υπό πίεση τουλάχιστον 0,25 φορές τη μέγιστη επιτρεπόμενη πίεση (>1,04 MPa, μέγ. 4,15 MPa), για παράδειγμα, ενός γενικού ανιχνευτή.

Μπορούν να χρησιμοποιούνται ηλεκτρονικοί ανιχνευτές διαρροής για τον εντοπισμό εύφλεκτων ψυκτικών μέσων, αλλά η ευαισθησία μπορεί να μην είναι επαρκής, ή ενδέχεται να απαιτείται εκ νέου βαθμονόμηση. (Ο εξοπλισμός ανίχνευσης πρέπει να βαθμονομείται σε χώρο χωρίς παρουσία ψυκτικού μέσου.)

Βεβαιωθείτε ότι ο ανιχνευτής δεν αποτελεί πιθανή πηγή ανάφλεξης και ότι είναι κατάλληλος για το ψυκτικό μέσο που χρησιμοποιείται.

Ο εξοπλισμός ανίχνευσης διαρροών θα ρυθμίζεται σε ποσοστό του Κατώτερου Ορίου Αναφλεξιμότητας του ψυκτικού μέσου και θα βαθμονομείται για το ψυκτικό μέσο που χρησιμοποιείται και το κατάλληλο ποσοστό αερίου (25% μέγιστο) επιβεβαιώνεται.

Τα υγρά ανίχνευσης διαρροών είναι επίσης κατάλληλα για χρήση με την πλειοψηφία των ψυκτικών μέσων, για παράδειγμα, τα υγρά της μεθόδου φυσαλίδων και της μεθόδου με παράγοντες φθορισμού. Η χρήση απορρυπαντικών που περιέχουν χλώριο πρέπει να αποφεύγεται καθώς το χλώριο μπορεί να αντιδράσει με το ψυκτικό μέσο και να διαβρώσει τη χάλκινη σωλήνωση.

Αν υπάρχει υποψία διαρροής, όλες οι γυμνές φλόγες πρέπει να απομακρυνθούν/σβήσουν. Προφυλαξεις ασφαλειας204 Προφυλαξεις ασφαλειας

Αν βρεθεί διαρροή ψυκτικού μέσου που απαιτεί χαλκοκόλληση, πρέπει να γίνει ανάκτηση όλου του ψυκτικού μέσου από το σύστημα, ή να απομονωθεί (μέσω βαλβίδων διακοπής παροχής) σε μέρος του συστήματος που είναι μακριά από τη διαρροή. Οι προφυλάξεις στην ενότητα #8 πρέπει να ακολουθούνται πριν από την αφαίρεση του ψυκτικού

8. Αφαίρεση και εκκένωση

Όταν ανοίγετε το κύκλωμα ψυκτικού μέσου για την εκτέλεση εργασιών επισκευής, ή για οποιονδήποτε άλλο λόγο, πρέπει να χρησιμοποιούνται οι συμβατικές μέθοδοι. Ωστόσο, είναι σημαντικό να τηρείται η βέλτιστη πρακτική καθώς πρέπει να λαμβάνεται υπόψη η αναφλεξιμότητα. Πρέπει να τηρείται η παρακάτω διαδικασία: αφαίρεση ψυκτικού μέσου -> εξαέρωση του κυκλώματος με αδρανές αέριο -> εκκένωση ->

με αδρανές αέριο -> άνοιγμα του κυκλώματος με κοπή ή χαλκοκόλληση.

Το φορτίο ψυκτικού μέσου πρέπει να ανακτάται στις σωστές φιάλες

Το σύστημα πρέπει να εξαερωθεί με άζωτο απαλλαγμένο από οξυγόνο (OFN) προκειμένου να καταστεί η συσκευή ασφαλής.

Αυτή η διαδικασία μπορεί να χρειαστεί να επαναληφθεί αρκετές

Δεν θα χρησιμοποιηθεί συμπιεσμένος αέρας ή οξυγόνο για αυτήν την

Η εξαέρωση θα επιτευχθεί καταργώντας το κενό αέρος στο σύστημα με άζωτο απαλλαγμένο από οξυγόνο (OFN) και με συνεχιζόμενη πλήρωση μέχρι να επιτευχθεί η πίεση λειτουργίας, κατόπιν εξαερώνοντας στην ατμόσφαιρα, και τέλος δημιουργώντας κενό αέρος.

Αυτή η διαδικασία θα επαναληφθεί μέχρι να μην έχει μείνει ψυκτικό μέσο στο σύστημα.

Όταν χρησιμοποιηθεί το τελικό φορτίο με άζωτο απαλλαγμένο από οξυγόνο (OFN), το σύστημα θα έχει εξαερωθεί σε ατμοσφαιρική πίεση ώστε να μπορεί να εκτελεστεί εργασία.

Αυτή η διαδικασία είναι ζωτικής σημασίας αν πρόκειται να εκτελεστούν εργασίες χαλκοκόλλησης στις σωληνώσεις.

Βεβαιωθείτε ότι η έξοδος της αντλίας κενού δεν είναι κοντά σε πιθανές πηγές ανάφλεξης και ότι υπάρχει διαθέσιμος εξαερισμός. OFN = άζωτο απαλλαγμένο από οξυγόνο, τύπος αδρανούς

9. Διαδικασίες πλήρωσης

Επιπροσθέτως των συμβατικών διαδικασιών πλήρωσης, πρέπει να τηρηθούν οι παρακάτω απαιτήσεις.

Φροντίστε να μην προκληθεί ρύπανση από διαφορετικά ψυκτικά μέσα όταν χρησιμοποιείτε τον εξοπλισμό πλήρωσης.

Οι σωλήνες ή οι γραμμές πρέπει να είναι όσο το δυνατόν πιο κοντοί για να ελαχιστοποιηθεί η ποσότητα ψυκτικού μέσου που περιέχεται σε

Οι φιάλες πρέπει να φυλάσσονται σε κατάλληλη θέση σύμφωνα με τις

Βεβαιωθείτε ότι το σύστημα ψύξης είναι γειωμένο προτού γίνει πλήρωση του συστήματος με το ψυκτικό μέσο.

Προσθέστε ετικέτα στο σύστημα όταν ολοκληρωθεί η πλήρωση (αν δεν υπάρχει ήδη).

Πρέπει να δώσετε μεγάλη προσοχή ώστε να μην υπερπληρωθεί το σύστημα ψύξης.

Πριν από την επαναπλήρωση του συστήματος, πρέπει να ελεγχθεί η πίεση με άζωτο απαλλαγμένο από οξυγόνο (OFN) (ανατρέξετε στην ενότητα #7).

Το σύστημα πρέπει να ελεγχθεί για διαρροή μετά την ολοκλήρωση της πλήρωσης αλλά πριν την λειτουργία.205

Ένα τελικός έλεγχος διαρροής θα πρέπει να εκτελεστεί προτού αποχωρήσετε από τον χώρο.

Ενδέχεται να συσσωρευτεί ηλεκτροστατικό φορτίο και να δημιουργήσει επικίνδυνη κατάσταση κατά την πλήρωση και εκκένωση του ψυκτικού μέσου.Για την αποφυγή πυρκαγιάς ή έκρηξης, αποφορτίστε τον στατικό ηλεκτρισμό κατά τη μεταφορά γειώνοντας και συνδέοντας ισοδυναμικά τα δοχεία και τον εξοπλισμό πριν από την πλήρωση/

10. Μόνιμη θέση εκτός λειτουργίας

Προτού εκτελέσετε αυτή τη διαδικασία, είναι σημαντικό ο τεχνικός να είναι απόλυτα εξοικειωμένος με τον εξοπλισμό και όλες του τις λεπτομέρειες.

Η ασφαλής ανάκτηση όλων των ψυκτικών μέσων αποτελεί συνιστώμενη καλή πρακτική.

Πριν από την εκτέλεση της εργασίας, ένα δείγμα λαδιού και ψυκτικού μέσου πρέπει να ληφθεί σε περίπτωση που απαιτηθεί ανάλυση πριν από την επαναχρησιμοποίηση του ανακτημένου ψυκτικού μέσου.

Είναι σημαντικό να υπάρχει διαθέσιμο ηλεκτρικό ρεύμα προτού ξεκινήσει η

a) Εξοικειωθείτε με τον εξοπλισμό και τη λειτουργία του. b) Απομονώστε το σύστημα από το

c) Πριν επιχειρήσετε τη διαδικασία βεβαιωθείτε ότι:

υπάρχει διαθέσιμος μηχανικός εξοπλισμός χειρισμού, αν απαιτείται, για τον χειρισμό των φιαλών ψυκτικού μέσου,

όλος ο εξοπλισμός ατομικής προστασίας είναι διαθέσιμος και χρησιμοποιείται σωστά,

η διαδικασία ανάκτησης επιβλέπεται συνεχώς από αρμόδιο

ο εξοπλισμός και οι φιάλες ανάκτησης πληρούν τα κατάλληλα

d) Αντλήστε το σύστημα ψυκτικού μέσου, αν είναι δυνατό. e) Αν το κενό αέρος δεν είναι δυνατό, φτιάξτε έναν σωλήνα διακλάδωσης έτσι ώστε το ψυκτικό μέσο να μπορεί να αφαιρεθεί από διάφορα μέρη του συστήματος. f) Βεβαιωθείτε ότι η φιάλη βρίσκεται στη ζυγαριά προτού πραγματοποιηθεί η ανάκτηση. g) Εκκινήστε τη μηχανή ανάκτησης και λειτουργήστε την σύμφωνα με τις οδηγίες. h) Μην υπερπληρώνετε τις φιάλες. (Όχι μεγαλύτερο φορτίο υγρού από το 80% του όγκου).

i) Μην υπερβαίνετε τη μέγιστη πίεση

λειτουργίας της φιάλης, ακόμα και

j) Όταν οι φιάλες έχουν πληρωθεί σωστά και έχει ολοκληρωθεί η διαδικασία, φροντίστε οι φιάλες και ο εξοπλισμός να απομακρυνθούν από την τοποθεσία άμεσα και ότι όλες οι βαλβίδες απομόνωσης του εξοπλισμού είναι κλειστές. k) Το ανακτημένο ψυκτικό μέσο δεν πρέπει να πληρωθεί σε άλλο σύστημα ψύξης εκτός αν έχει καθαριστεί και ελεγχθεί.

Ενδέχεται να συσσωρευτεί ηλεκτροστατικό φορτίο και να δημιουργήσει επικίνδυνη κατάσταση κατά την πλήρωση και εκκένωση του ψυκτικού μέσου. Για την αποφυγή πυρκαγιάς ή έκρηξης, αποφορτίστε τον στατικό ηλεκτρισμό κατά τη μεταφορά γειώνοντας και συνδέοντας ισοδυναμικά τα δοχεία και τον εξοπλισμό πριν από την πλήρωση/

Ο εξοπλισμός πρέπει να φέρει σήμανση που να δηλώνει ότι έχει τεθεί μόνιμα εκτός λειτουργίας και έχει εκκενωθεί από ψυκτικό μέσο.

Η σήμανση πρέπει να φέρει ημερομηνία και υπογραφή.

Βεβαιωθείτε ότι υπάρχουν σημάνσεις στον εξοπλισμό που θα αναγράφουν ότι ο εξοπλισμός περιέχει εύφλεκτο ψυκτικό μέσο. Προφυλαξεις ασφαλειας206 Προφυλαξεις ασφαλειας

Όταν αφαιρείτε ψυκτικό μέσο από ένα σύστημα, είτε για εργασίες σέρβις είτε για να το θέσετε μόνιμα εκτός λειτουργίας, η ασφαλής ανάκτηση όλων των ψυκτικών μέσων αποτελεί συνιστώμενη καλή πρακτική.

Όταν μεταφέρετε ψυκτικό μέσο στις φιάλες, βεβαιωθείτε ότι χρησιμοποιούνται μόνο κατάλληλες φιάλες ανάκτησης ψυκτικού μέσου.

Βεβαιωθείτε ότι υπάρχει διαθέσιμος ο σωστός αριθμός φιαλών για να χωρέσει το συνολικό φορτίο στου συστήματος.

Όλοι οι φιάλες που θα χρησιμοποιηθούν είναι κατάλληλες για το ανακτηθέν ψυκτικό μέσο και φέρουν σήμανση για αυτό το ψυκτικό μέσο (π.χ. ειδικές φιάλες για την ανάκτηση ψυκτικού μέσου).

Οι φιάλες πρέπει να διαθέτουν βαλβίδα εκτόνωσης πίεσης και τις σχετικές βαλβίδες διακοπής παροχής και να είναι σε καλή λειτουργική

Οι φιάλες πρέπει να είναι άδειες και, αν είναι δυνατό, κρύες πριν από την πραγματοποίηση της ανάκτησης.

Ο εξοπλισμός ανάκτησης πρέπει να είναι σε καλή λειτουργική κατάσταση μαζί με οδηγίες σχετικά με τον εξοπλισμό και θα πρέπει να είναι κατάλληλος για την ανάκτηση εύφλεκτων ψυκτικών μέσων.

Επιπλέον, θα πρέπει να είναι διαθέσιμη μια βαθμονομημένη ζυγαριά σε καλή λειτουργική

Οι σωλήνες πρέπει να διαθέτουν συνδέσμους αποσύνδεσης που αποτρέπουν τις διαρροές και να είναι σε καλή κατάσταση.

Προτού χρησιμοποιήσετε τη μηχανή ανάκτησης, ελέγξτε ότι βρίσκεται σε ικανοποιητική κατάσταση λειτουργίας, ότι έχει συντηρηθεί κατάλληλα και ότι τυχόν σχετικά ηλεκτρικά εξαρτήματα είναι μονωμένα για την αποτροπή ανάφλεξης σε περίπτωση απελευθέρωσης ψυκτικού μέσου. Αν δεν είστε σίγουροι, συμβουλευτείτε τον κατασκευαστή.

Το ανακτημένο ψυκτικό μέσο πρέπει να επιστραφεί στον προμηθευτή του ψυκτικού μέσου στην κατάλληλη φιάλη ανάκτησης και να χορηγηθεί το σχετικό Σημείωμα Μεταφοράς

Μην αναμιγνύετε ψυκτικά μέσα στις μονάδες ανάκτησης και κυρίως εντός των φιαλών.

Αν πρόκειται να αφαιρεθούν οι συμπιεστές ή τα λάδια του συμπιεστή, βεβαιωθείτε ότι έχουν εκκενωθεί σε αποδεκτό επίπεδο ώστε να βεβαιωθείτε ότι το εύφλεκτο ψυκτικό μέσο δεν παραμένει εντός του λιπαντικού.

Η διαδικασία εκκένωσης πρέπει να εκτελεστεί πριν επιστραφεί ο συμπιεστής στους προμηθευτές.

Μπορεί να εφαρμοστεί μόνο ηλεκτρική θέρμανση στο σώμα του συμπιεστή για την επιτάχυνση της διαδικασίας.

Όταν αποστραγγίζεται λάδι από ένα σύστημα, πρέπει να γίνεται με ασφάλεια.207

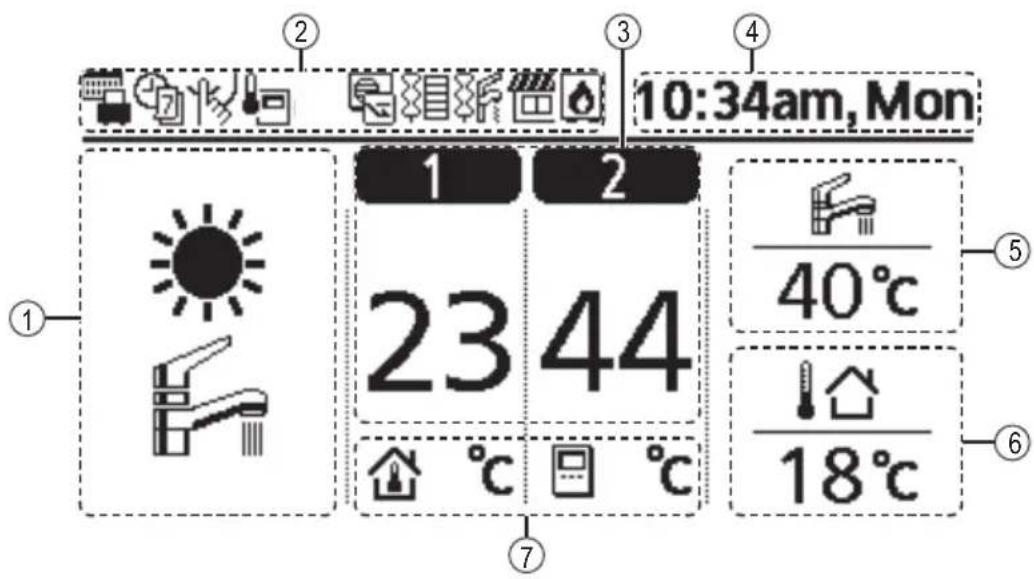

Κουμπιά και οθόνη του Τηλεχειριστηρίου Κουμπιά / Ένδειξη

Κουμπί Σύντομου Μενού (Για περισσότερες πληροφορίες ανατρέξτε στον ξεχωριστό Οδηγό Σύντομου Μενού.)

Κουμπί Πίσω Επιστρέφει στην προηγούμενη οθόνη 3 Οθόνη LCD

Κουμπί Κύριου Μενού Για ρύθμιση λειτουργιών

Κουμπί ON/OFF Ξεκινά/σταματά τη λειτουργία

Ένδειξη λειτουργίας Ανάβει κατά τη διάρκεια λειτουργίας, αναβοσβήνει κατά τη διάρκεια συναγερμού. Πατήστε στο

Χωρίς γάντι Χωρίς στυλό

Κουμπιά σε διάταξη σταυρού Επιλέγουν ένα στοιχείο. Κουμπί εισαγωγής Ορίζει το επιλεγμένο περιεχόμενο.

Προφυλαξεις ασφαλειας / Κουμπιά και οθόνη του Τηλεχειριστηρίου208 Κουμπιά και οθόνη του Τηλεχειριστηρίου

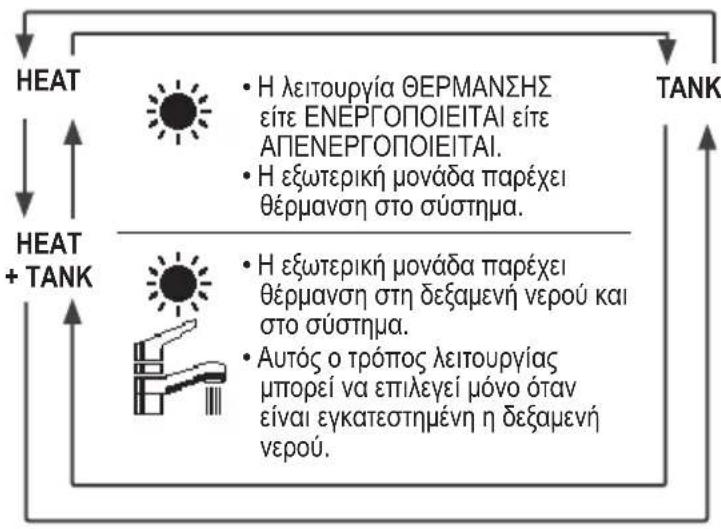

1 Επιλογή τρόπου λειτουργίας HEAT

• Η λειτουργία ΘΕΡΜΑΝΣΗΣ είτε ΕΝΕΡΓΟΠΟΙΕΙΤΑΙ είτε ΑΠΕΝΕΡΓΟΠΟΙΕΙΤΑΙ.

• Η εξωτερική μονάδα παρέχει θέρμανση στο σύστημα. TANK • Η λειτουργία ΔΕΞΑΜΕΝΗΣ είτε ΕΝΕΡΓΟΠΟΙΕΙΤΑΙ είτε ΑΠΕΝΕΡΓΟΠΟΙΕΙΤΑΙ.

• Η εξωτερική μονάδα παρέχει θέρμανση στη δεξαμενή νερού. HEAT + TANK

• Η εξωτερική μονάδα παρέχει θέρμανση στη δεξαμενή νερού και στο σύστημα.

• Αυτός ο τρόπος λειτουργίας μπορεί να επιλεγεί μόνο όταν είναι εγκατεστημένη η δεξαμενή

• Τα εικονίδια κατεύθυνσης δείχνουν προς την τρέχουσα ενεργή λειτουργία.

• Λειτουργία δωματίου / Λειτουργία δεξαμενής.

• Λειτουργία απόψυξης.

Εικονίδια λειτουργίας Προβάλλεται η κατάσταση της λειτουργίας. Τα εικονίδια δεν προβάλλονται (οθόνη ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗΣ λειτουργίας) όταν η λειτουργία είναι στη θέση ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗΣ, εκτός από τον εβδομαδιαίο χρονοδιακόπτη. Κατάσταση λειτουργίας διακοπών Κατάσταση λειτουργίας εβδομαδιαίου χρονοδιακόπτη Κατάσταση αθόρυβης λειτουργίας Ζώνη: Θερμοστάτης δωματίου

• Κατάσταση εσωτερικού

SG ready (Ετοιμότητα SG) Κατάσταση Θερμαντήρα

Κατάσταση Θερμαντήρα Δεξαμενής Κατάσταση ηλιακών πάνελ Κατάσταση ζεύγους (bivalent) (Μπόιλερ)209

3 Θερμοκρασία κάθε ζώνης 4 Ώρα και ημέρα 5 Θερμοκρασία Δεξαμενής Νερού 6 Εξωτερική θερμοκρασία 7 Τύπος αισθητήρα/Επιλογή εικονιδίων τύπου θερμοκρασίας Θερμοκρασία νερού

• Καμπύλη αντιστάθμισης Θερμοκρασία νερού

Πισίνας μόνο Θερμοστάτης δωματίου

• Εξωτερικός Θερμοστάτης δωματίου

• Εσωτερικός Θερμική Αντίσταση

Προετοιμασία Προτού ξεκινήσετε την εγκατάσταση των διαφόρων ρυθμίσεων μενού, προετοιμάστε το Τηλεχειριστήριο επιλέγοντας τη γλώσσα λειτουργίας και ρυθμίζοντας την ημερομηνία και ώρα σωστά. Όταν η συσκευή ενεργοποιηθεί για πρώτη φορά, μεταβαίνει αυτόματα στην οθόνη ρυθμίσεων. Μπορεί επίσης να ρυθμιστεί με την προσωπική ρύθμιση του μενού. Επιλογή γλώσσας Η οθόνη LCD αναβοσβήνει Περιμένετε ενώ η οθόνη προετοιμάζεται. Όταν ολοκληρωθεί η προετοιμασία της οθόνης, επιστρέφει στην κανονική οθόνη. Όταν πατηθεί οποιοδήποτε κουμπί, εμφανίζεται η οθόνη ρύθμισης της γλώσσας.

Κάντε κύλιση με τα και για να επιλέξετε

Πατήστε για να επιβεβαιώσετε την επιλογή σας. Ρύθμιση του ρολογιού

Επιλέξτε με το ή το πώς θα εμφανίζεται η ώρα, είτε σε μορφή 24 ωρών ή σε μορφή π.μ./μ.μ. (για παράδειγμα, 15:00 ή 3:00 μ.μ.).

Πατήστε για να επιβεβαιώσετε την επιλογή σας.

Χρησιμοποιήστε τα και για να επιλέξετε έτος, μήνα, ημέρα, ώρα και λεπτά. (Επιλέξτε και μετακινηθείτε με το και πατήστε το για επιβεβαίωση.)

Μόλις οριστεί η ώρα, η ώρα και η ημερομηνία θα εμφανιστούν στην οθόνη ακόμη και αν το Τηλεχειριστήριο είναι στη θέση OFF. Κουμπιά και οθόνη του Τηλεχειριστηρίου / Προετοιμασία210 Σύντομο Μενού

Επιλογές ρυθμίσεων / Οθόνη 1 Function setup (Ρύθμιση λειτουργιών)

Weekly timer (Εβδομαδιαίος χρονοδιακόπτης) Αφού ρυθμιστεί ο εβδομαδιαίος χρονοδιακόπτη, ο χρήστης μπορεί να τον επεξεργαστεί από το Σύντομο

Για ρύθμιση έως και 6 μοτίβων λειτουργίας σε ημερήσια βάση.

• Απενεργοποιήστε αν η Αναγκαστική Λειτουργία Θερμαντήρα είναι ενεργοποιημένη. Timer setup (Ρύθμιση χρονοδιακόπτη) Επιλέξτε μια ημέρα της εβδομάδας και ρυθμίστε τα μοτίβα που απαιτούνται (Χρόνος / Λειτουργία ON/OFF / Τρόπος λειτουργίας) Timer copy (Αντιγραφή χρονοδιακόπτη) Επιλέξτε μια ημέρα της εβδομάδας Αφού οι αρχικές ρυθμίσεις έχουν ολοκληρωθεί, μπορείτε να επιλέξετε ένα σύντομο μενού από τις ακόλουθες επιλογές και να επεξεργαστείτε τη ρύθμιση.

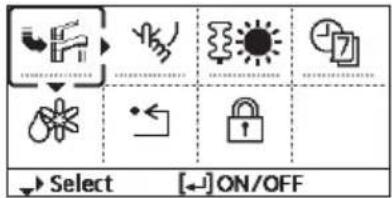

για να προβληθεί το σύντομο μενού. Αναγκαστική λειτουργία DHW

Force heater (Αναγκαστική

θερμαντήρα) Weekly timer (Εβδομαδιαίος χρονοδιακόπτης) Αναγκαστική λειτουργία Απόψυξης

Χρησιμοποιήστε τα για να επιλέξετε μενού.

Πατήστε για να ενεργοποιήσετε/απενεργοποιήσετε το επιλεγμένο μενού.

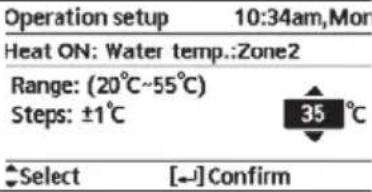

Για τον χρήστη Επιλέξτε μενού και προσδιορίστε ρυθμίσεις σύμφωνα με το διαθέσιμο σύστημα του σπιτιού. Όλες οι αρχικές ρυθμίσεις πρέπει να πραγματοποιηθούν από εξουσιοδοτημένο αντιπρόσωπο ή ειδικό. Συνιστάται όλες οι διαφοροποιήσεις των αρχικών ρυθμίσεων επίσης να πραγματοποιηθούν από εξουσιοδοτημένο αντιπρόσωπο ή ειδικό.

Μετά την αρχική εγκατάσταση, μπορείτε χειροκίνητα να προσαρμόσετε τις ρυθμίσεις.

• Η αρχική ρύθμιση παραμένει ενεργή μέχρι ο χρήστης να την αλλάξει.

• Το Τηλεχειριστήριο μπορεί να χρησιμοποιηθεί για πολλαπλές εγκαταστάσεις.

Βεβαιωθείτε ότι η ένδειξη λειτουργίας είναι στη θέση OFF πριν από τη ρύθμιση.

Το σύστημα ενδέχεται να μη λειτουργεί κανονικά αν ρυθμιστεί λανθασμένα. Παρακαλείστε να συμβουλευτείτε τον εξουσιοδοτημένο αντιπρόσωπο. Για την προβολή του <Main Menu (Κύριου Μενού)>: Για την επιλογή μενού: Για την επιβεβαίωση του επιλεγμένου περιεχόμενου:211

Σύντομο Μενού / Μενού

Επιλογές ρυθμίσεων / Οθόνη

Holiday timer (Χρονοδιακόπτης διακοπών) Για εξοικονόμηση ενέργειας, μπορεί να ρυθμιστεί μια περίοδος διακοπών ώστε να ΑΠΕΝΕΡΓΟΠΟΙΗΘΕΙ το σύστημα ή να μειώσει τη θερμοκρασία κατά τη διάρκεια της περιόδου. OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ) ON (ΕΝΕΡΓΟΠΟΙΗΣΗ) Έναρξη και τέλος διακοπών. Ημερομηνία και ώρα OFF ή μειωμένη θερμοκρασία

• Η ρύθμιση εβδομαδιαίου χρονοδιακόπτη μπορεί απενεργοποιηθεί προσωρινά κατά τη διάρκεια ρύθμισης του Χρονοδιακόπτη διακοπών αλλά θα ενεργοποιηθεί και πάλι όταν ολοκληρωθεί η ρύθμιση του Χρονοδιακόπτη διακοπών.

Quiet timer (Χρονοδιακόπτης αθόρυβης λειτουργίας) Για αθόρυβη λειτουργία κατά τη διάρκεια της προκαθορισμένης

Μπορούν να ρυθμιστούν 6 μοτίβα. Το επίπεδο 0 σημαίνει ότι ο τρόπος λειτουργίας είναι απενεργοποιημένος. Ώρα εκκίνησης Αθόρυβης λειτουργίας: Ημερομηνία και ώρα Επίπεδο ησυχίας: 0 ~ 3

Room heater (Θερμαντήρας δωματίου) Για θέση του θερμαντήρα δωματίου στη θέση ON ή OFF. OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ)

Tank heater (Θερμαντήρας δεξαμενής) Για θέση του θερμαντήρα δεξαμενής στη θέση ON ή OFF. OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ)

Sterilization (Αποστείρωση) Για θέση της αυτόματης αποστείρωσης στη θέση ON ή OFF.

• Μη χρησιμοποιείτε το σύστημα κατά τη διάρκεια αποστείρωσης για την αποφυγή εγκαύματος με ζεστό νερό, ή υπερθέρμανσης

• Ζητήστε από έναν εξουσιοδοτημένο αντιπρόσωπο να προσδιορίσει τις ρυθμίσεις του πεδίου λειτουργίας αποστείρωσης σύμφωνα με τους τοπικούς νόμους και διατάξεις.

DHW mode (Οικιακό Ζεστό Νερό) Για ρύθμιση του τρόπου λειτουργίας DHW σε Τυπικό ή

• Ο Τυπικός τρόπος λειτουργίας έχει ταχύτερο χρόνο θέρμανσης δεξαμενής DHW. Ο Έξυπνος τρόπος λειτουργίας απαιτεί περισσότερο χρόνο για θέρμανση της δεξαμενής DHW με λιγότερη κατανάλωση ενέργειας. Standard

Για ρύθμιση του αισθητήρα δεξαμενής σε Top (Πάνω) ή Center

• Με την επιλογή του αισθητήρα δεξαμενής στη θέση πάνω, επιβραδύνεται η έναρξη βρασμού της δεξαμενής και μειώνεται η κατανάλωση ενέργειας. Αλλάξτε αυτήν την επιλογή σε “Center” (Κέντρο) όταν δεν επαρκεί το ζεστό νερό. Top

Επιλογές ρυθμίσεων / Οθόνη 2 System check (Έλεγχος συστήματος)

Energy monitor (Παρακολούθηση ενέργειας) Ιστορικός πίνακας κατανάλωσης, παραγωγής ενέργειας. Historical chart (Πίνακας ιστορικού) Επιλογή και ανάκτηση

• Για τον πίνακα ιστορικού, η περίοδος επιλέγεται από 1 ημέρα/1 εβδομάδα/1 έτος.

• Μπορεί να ανακτηθεί η συνολική κατανάλωση ενέργειας (kWh).

• Η συνολική κατανάλωση ισχύος είναι μια τιμή κατ’ εκτίμηση που βασίζεται σε εναλλασσόμενο ρεύμα 230 V και μπορεί να διαφέρει από τιμή που μετράται με εξοπλισμό ακριβείας.

System information (Πληροφορίες συστήματος) Εμφανίζει όλες τις πληροφορίες συστήματος στην κάθε περιοχή. Πραγματικές πληροφορίες συστήματος 10

Inlet (Είσοδος) / Outlet (Έξοδος) / Zone 1 (Ζώνη 1) / Zone 2 (Ζώνη 2) / Tank (Δεξαμενή) / Buffer tank (Δεξαμενή αποθήκευσης) / Solar (Ηλιακά πάνελ) / Pool (Πισίνα) / COMP frequency (Συχνότητα ΣΥΜΠ) / Pump fl owrate (Ρυθμός ροής αντλίας) Επιλογή και ανάκτηση

Error history (Ιστορικό σφαλμάτων)

• Ανατρέξτε στην Αντιμετώπιση προβλημάτων για κωδικούς

• Ο πιο πρόσφατος κωδικός σφάλματος προβάλλεται στην

Επιλογή και ανάκτηση

Compressor (Συμπιεστής) Εμφανίζει την απόδοση του

Επιλογή και ανάκτηση

Heater (Θερμαντήρας) Συνολικές ώρες χρόνου ΕΝΕΡΓΟΠΟΙΗΣΗΣ για Εφεδρικό θερμαντήρα/Θερμαντήρα

Επιλογή και ανάκτηση 3 Personal setup (Προσωπική ρύθμιση λειτουργίας)

Touch sound (Ήχος αφής) ΕΝΕΡΓΟΠΟΙΕΙ/ΑΠΕΝΕΡΓΟΠΟΙΕΙ τον ήχο λειτουργίας. ON (ΕΝΕΡΓΟΠΟΙΗΣΗ)

LCD contrast (Αντίθεση οθόνης LCD) Ρυθμίζει την αντίθεση της οθόνης.

Επιλογές ρυθμίσεων / Οθόνη

Backlight (Οπίσθιος φωτισμός) Ρυθμίζει τη διάρκεια του οπίσθιου φωτισμού οθόνης. 1 min (1 λεπτό)

Backlight intensity (Ένταση οπίσθιου φωτισμού) Ρυθμίζει τη φωτεινότητα του οπίσθιου φωτισμού οθόνης.

Clock format (Μορφή ρολογιού) Ρυθμίζει τη μορφή προβολής του

Date & Time (Ημερομηνία και ώρα) Ρυθμίζει την τρέχουσα ημερομηνία

Language (Γλώσσα) Ρυθμίζει τη γλώσσα προβολής για την αρχική οθόνη.

• Για Ελληνικά, ανατρέξτε στην Αγγλική έκδοση.

Unlock password (Κωδικός πρόσβασης ξεκλειδώματος) Τετραψήφιος κωδικός πρόσβασης για όλες τις ρυθμίσεις.

4 Service contact (Επικοινωνία με το σέρβις)

Contact 1 (Επικοινωνία 1) / Contact 2 (Επικοινωνία 2) Προκαθορισμένος αριθμός επικοινωνίας για τον εγκαταστάτη. Επιλογή και ανάκτηση Μενού214

Επιλογές ρυθμίσεων / Οθόνη 5 Installer setup (Ρύθμιση εγκαταστάτη) System setup (Ρύθμιση συστήματος)

Optional PCB connectivity (Προαιρετική συνδεσιμότητα PCB) Για σύνδεση στο εξωτερικό PCB που απαιτείται για σέρβις. No (Αριθ)

• Αν το εξωτερικό PCB είναι συνδεδεμένο (προαιρετικά), το σύστημα θα έχει τις ακόλουθες πρόσθετες λειτουργίες:

Σύνδεση δεξαμενής αποθήκευσης και έλεγχο της λειτουργίας και θερμοκρασίας της.

Έλεγχος σε 2 ζώνες (συμπεριλαμβανομένης της πισίνας και της λειτουργίας για θέρμανση νερού σε αυτή).

Ηλιακή λειτουργία (τα ηλιακά θερμικά πάνελ συνδεδεμένα είτε στη δεξαμενή DHW (Οικιακό Ζεστό Νερό) είτε στη Δεξαμενή Αποθήκευσης.

• Το DHW δεν ισχύει για τα μοντέλα WH-ADC*.

Διακόπτης εξωτερικού συμπιεστή.

Σήμα εξωτερικού σφάλματος.

Έλεγχος ετοιμότητας SG.

Zone & Sensor (Ζώνη και Αισθητήρας) Για επιλογή των αισθητήρων και για επιλογή συστήματος 1 ή 2

• Μετά την επιλογή συστήματος 1 ή 2 ζωνών, προχωρήστε στην επιλογή δωματίου ή πισίνας.

• Αν επιλεγεί η πισίνα, η θερμοκρασία πρέπει να επιλεχθεί για θερμοκρασία T μεταξύ 0 °C~10 °C. Sensor (Αισθητήρας)

• Για τον θερμοστάτη δωματίου, υπάρχει περαιτέρω επιλογή εξωτερικής ή εσωτερικής.

Heater capacity (Χωρητικότητα θερμαντήρα) Για τη μείωση της ισχύος του θερμαντήρα αν είναι απαραίτητο.* 3 kW / 6 kW / 9 kW

• Οι επιλογές kW διαφέρουν ανάλογα με το μοντέλο.

Anti freezing (Αποτροπή παγοποίησης) Για την ενεργοποίηση ή απενεργοποίηση της αποτροπής παγοποίησης νερού όταν το σύστημα είναι στη θέση OFF Yes (Νai)

DHW capacity (Χωρητικότητα DHW) Για επιλογή της χωρητικότητας θέρμανσης της δεξαμενής μεταξύ μεταβλητής ή τυπικής. Η μεταβλητή χωρητικότητα θερμαίνει τη δεξαμενή με ταχύ τρόπο και διατηρεί τη θερμοκρασία της δεξαμενής με αποδοτικό τρόπο. Ενώ η τυπική χωρητικότητα θερμαίνει τη δεξαμενή με την ονομαστική χωρητικότητα

Variable (Μεταβλητή)

Για τον εγκαταστάτη215

Επιλογές ρυθμίσεων / Οθόνη

Buffer tank connection (Σύνδεση Δεξαμενής Αποθήκευσης) Για σύνδεση της δεξαμενής στο σύστημα και αν επιλεχθεί το ΝΑΙ, για ρύθμιση θερμοκρασίας

• Για την προαιρετική συνδεσιμότητα PCB πρέπει να επιλεχθεί ΝΑΙ για να ενεργοποιηθεί η λειτουργία.

• Αν η προαιρετική συνδεσιμότητα PCB δεν επιλεχθεί, η λειτουργία δεν θα εμφανιστεί στην οθόνη. No (Αριθ) Yes (Νai) 5 °C Ρύθμιση T για τη Δεξαμενή Αποθήκευσης

Tank heater (Θερμαντήρας δεξαμενής) Ρυθμίστε την καθυστέρηση της ενεργοποίησης του εσωτερικού θερμαντήρα δεξαμενής μετά τη λειτουργία της αντλίας θερμότητας.

• Ο θερμαντήρας θα ενεργοποιηθεί μόνο αν είναι “ενεργοποιημένος” ο Εφεδρικός θερμαντήρας και ο Θερμαντήρας δεξαμενής είναι σε κατάσταση “ON”. Internal (Εσωτερικός) 1:30

Bivalent connection (Σύνδεση ζεύγους (bivalent)) Για επιλογή ενεργοποίησης ή απενεργοποίησης της σύνδεσης ζεύγους (bivalent). No (Αριθ) Yes (Νai) Για επιλογή είτε του μοτίβου αυτόματου ελέγχου ή του μοτίβου ελέγχου εισόδου ετοιμότητας SG.

• Η επιλογή αυτή εμφανίζεται μόνο όταν η σύνδεση προαιρετικού pcb έχει ρυθμιστεί σε Yes (Ναι). Auto (Αυτόματη) Μενού216

Επιλογές ρυθμίσεων / Οθόνη Για να επιλέξετε μια σύνδεση ζεύγους ώστε να επιτρέπεται μια επιπρόσθετη πηγή θερμότητας όπως μπόιλερ για τη θέρμανση της δεξαμενής αποθήκευσης και της δεξαμενής οικιακού ζεστού νερού όταν η απόδοση αντλίας θερμότητας είναι ανεπαρκής σε χαμηλή εξωτερική θερμοκρασία. Η ιδιότητα ζεύγους μπορεί να ρυθμιστεί είτε σε εναλλακτική λειτουργία (η αντλία θερμότητας και το μπόιλερ λειτουργούν εναλλακτικά) ή σε παράλληλη λειτουργία (η αντλία θερμότητας και το μπόιλερ λειτουργούν ταυτόχρονα) ή σε προηγμένη παράλληλη λειτουργία (η αντλία θερμότητας λειτουργεί και το μπόιλερ ενεργοποιείται για τη δεξαμενή αποθήκευσης και/ή οικιακό ζεστό νερό ανάλογα με τις επιλογές ρύθμισης τύπου ελέγχου). Yes (Νai) Auto (Αυτόματη) -5 °C Ρύθμιση εξωτερικής θερμοκρασίας για ΕΝΕΡΓΟΠΟΙΗΣΗ σύνδεσης ζεύγους (bivalent). Yes (Νai) Αφού επιλεχθεί η εξωτερική θερμοκρασία Control pattern (Μοτίβο ελέγχου) Alternative (Εναλλάξ) / Parallel (Παράλληλη) / Advanced parallel (Προηγμένα παράλληλα)

• Επιλέξτε Προηγμένα παράλληλα για χρήση των δεξαμενών ως ζεύγος (bivalent). Control pattern (Μοτίβο ελέγχου) Alternative (Εναλλάξ) OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ) Επιλογή για ρύθμιση της εξωτερικής αντλίας είτε σε ON ή OFF κατά τη λειτουργία ζεύγους (bivalent). Ρυθμίστε σε ON αν το σύστημα είναι απλής σύνδεσης ζεύγους (bivalent). Control pattern (Μοτίβο ελέγχου) Advanced parallel (Προηγμένα παράλληλα) Heat (Θέρμανση) Επιλογή δεξαμενής

• Η “Heat” εννοεί τη Δεξαμενή Αποθήκευσης και το “DHW” εννοεί τη Δεξαμενή Οικιακού Ζεστού

Control pattern (Μοτίβο ελέγχου) Advanced parallel (Προηγμένα παράλληλα) Heat (Θέρμανση) Yes (Νai)

• Η Δεξαμενή Αποθήκευσης ενεργοποιείται μόνο αφού επιλεχθεί το “Yes”. -8 °C Ρύθμιση του ορίου θερμοκρασίας για την εκκίνηση της πηγής θερμότητας ζεύγους (bivalent). 0:30 Χρονοδιακόπτης καθυστέρησης για την εκκίνηση της πηγής θερμότητας ζεύγους (bivalent) (σε ώρες και λεπτά). -2 °C Ρύθμιση του ορίου θερμοκρασίας για τη διακοπή της πηγής θερμότητας ζεύγους (bivalent).

Για τον εγκαταστάτη217

Επιλογές ρυθμίσεων / Οθόνη 0:30 Χρονοδιακόπτης καθυστέρησης για τη διακοπή της πηγής θερμότητας ζεύγους (bivalent) (σε ώρες και λεπτά). Control pattern (Μοτίβο ελέγχου) Advanced parallel (Προηγμένα παράλληλα) DHW Yes (Νai)

• Η Δεξαμενή DHW ενεργοποιείται μόνο αφού επιλεχθεί το “Yes”. 0:30 Χρονοδιακόπτης καθυστέρησης για την εκκίνηση της πηγής θερμότητας ζεύγους (bivalent) (σε ώρες και λεπτά). Για έλεγχο εισόδου ετοιμότητας SG για σύστημα ζεύγους (bivalent), ακολουθήστε την παρακάτω συνθήκη εισόδου. Yes (Νai) SG ready (Ετοιμότητα SG) OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ) Επιλογή για ρύθμιση της εξωτερικής αντλίας είτε σε ON ή OFF κατά τη λειτουργία ζεύγους (bivalent). Ρυθμίστε σε ON αν το σύστημα είναι απλής σύνδεσης ζεύγους (bivalent). Σήμα SG Μοτίβο λειτουργίας Vcc-bit1 Vcc-bit2 Ανοιχτό Ανοιχτό Αντλία θερμότητας OFF, Μπόιλερ OFF Κλειστό Ανοιχτό Αντλία θερμότητας ON, Μπόιλερ OFF Ανοιχτό Κλειστό Αντλία θερμότητας OFF, Μπόιλερ ON Κλειστό Κλειστό Αντλία θερμότητας ON, Μπόιλερ ON

External SW (Εξωτερικός διακόπτης) No (Αριθ)

Solar connection (Σύνδεση ηλιακών πάνελ)

• Για την προαιρετική συνδεσιμότητα PCB πρέπει να επιλεχθεί ΝΑΙ για να ενεργοποιηθεί η λειτουργία.

• Αν η προαιρετική συνδεσιμότητα PCB δεν επιλεχθεί, η λειτουργία δεν θα εμφανιστεί στην οθόνη.

• Το DHW δεν ισχύει για τα μοντέλα WH-ADC*. No (Αριθ) Yes (Νai) Buffer tank

αποθήκευσης) Επιλογή δεξαμενής Yes (Νai) Αφού επιλεχθεί η δεξαμενή 10 °C Ρύθμιση θερμοκρασίας T σε ON Μενού218

Επιλογές ρυθμίσεων / Οθόνη Yes (Νai) Αφού επιλεχθεί η δεξαμενή Θερμοκρασία Τ ON 5 °C Ρύθμιση θερμοκρασίας T σε OFF Yes (Νai) Αφού επιλεχθεί η δεξαμενή Θερμοκρασία Τ ON Θερμοκρασία Τ OFF 5 °C Ρύθμιση θερμοκρασίας

παγοποίησης Yes (Νai) Αφού επιλεχθεί η δεξαμενή Θερμοκρασία Τ ON Θερμοκρασία Τ OFF Αφού επιλεχθεί η ρύθμιση θερμοκρασίας αποτροπής παγοποίησης 80 °C Ρύθμιση Υψηλού

External error signal (Σήμα εξωτερικού σφάλματος) No (Αριθ)

SG ready (Ετοιμότητα SG) No (Αριθ) Yes (Νai) 120 % Χωρητικότητα (1) και (2) της DHW (σε %), Θέρμανση (σε %)

External compressor SW (Διακόπτης εξωτερικού συμπιεστή) No (Αριθ)

Circulation liquid (Υγρό κυκλοφορίας) Για επιλογή κυκλοφορίας νερού ή γλυκόλης στο σύστημα. Water (Νερό)

Για τον εγκαταστάτη219

Επιλογές ρυθμίσεων / Οθόνη

Force heater (Αναγκαστική λειτουργία θερμαντήρα) Για την ενεργοποίηση της αναγκαστικής λειτουργίας θερμαντήρα είτε χειροκίνητα (προεπιλογή) είτε αυτόματα. Manual (Χειροκίνητο)

Defrost signal (Σήμα απόψυξης) Για την ενεργοποίηση του σήματος απόψυξης για τη διακοπή της μονάδας πηνίου κατά τη λειτουργία απόψυξης. (Αν το σήμα απόψυξης είναι ρυθμισμένο σε ναι, η λειτουργία ζεύγους (bivalent) δεν θα είναι διαθέσιμη για χρήση) No (Αριθ)

Pump fl owrate (Ρυθμός ροής αντλίας) Για ρύθμιση του ελέγχου μεταβλητής ροής αντλίας ή ελέγχου σταθερής χρήσης αντλίας.

Force DHW (Αναγκαστική λειτουργία DHW) Για ενεργοποίηση του τρόπου λειτουργίας Μόνο δεξαμενής για αύξηση της θερμοκρασίας δεξαμενής ζητώντας θέρμανση κατά προτεραιότητα από την εξωτερική μονάδα.

• Στην Αναγκαστική λειτουργία DHW, η μονάδα Αέρα-Αέρα θα σταματήσει να παρέχει τη λειτουργία θέρμανσης δωματίου. Manual (Χειροκίνητο)

DHW Defrost (Απόψυξη DHW) Αφήστε το σύστημα να εκτελέσει απόψυξη χρησιμοποιώντας ζεστό νερό αντί για τη μονάδα δωματίου να παρέχει λειτουργία άνετης θέρμανσης δωματίου.

• Η εξωτερική μονάδα ορίζει την κατάσταση μετάβασης σε απόψυξη DHW μόνο όταν το νερό είναι ζεστό. Yes (Νai) Μενού220

Επιλογές ρυθμίσεων / Οθόνη 6 Installer setup (Ρύθμιση εγκαταστάτη) Operation setup (Ρύθμιση λειτουργίας) Για πρόσβαση στις δύο κύριες λειτουργίες ή τρόπους λειτουργίας. 2 κύριοι τρόποι λειτουργίας Heat (Θέρμανση) / Tank (Δεξαμενή)

Heat (Θέρμανση) Για ρύθμιση διάφορων θερμοκρασιών νερού και περιβάλλοντος για θέρμανση. Water temp. for heating ON (Θερμ. νερού για θέρμανση ON) / Outdoor temp. for heating OFF (Εξωτερική θερμ. για θέρμανση OFF) / T for heating ON ( Τ για θέρμανση ON) / Heater ON/OFF (Θερμαντήρας ON/OFF) Water temp. for heating ON (Θερμ. νερού για θέρμανση ON) Compensation curve

αντιστάθμισης) Θερμοκρασίες ΕΝΕΡΓΟΠΟΙΗΣΗΣ θέρμανσης σε καμπύλη αντιστάθμισης ή σε άμεση καταχώρηση. Water temp. for heating ON (Θερμ. νερού για θέρμανση ON) Compensation curve (Καμπύλη αντιστάθμισης)

των 4 σημείων θερμοκρασίας (2 στον οριζόντιο άξονα Χ, 2 στον κατακόρυφο

• Εύρος θερμοκρασίας: Άξονας Χ: -20 °C ~ 15 °C, άξονας Y: Βλέπε παρακάτω

• Εύρος θερμοκρασίας για την καταχώρηση του άξονα Υ:

CU-2WZ71YBE5 : 20 °C ~ 55 °C

• Αν έχει επιλεχθεί σύστημα 2 ζωνών, τα 4 σημεία θερμοκρασίας πρέπει να καταχωρηθούν επίσης για τη Ζώνη 2.

• Οι ενδείξεις “Zone1” και “Zone2” δεν θα εμφανιστούν στην οθόνη αν υπάρχει σύστημα μόνο 1 ζώνης. Water temp. for heating ON (Θερμ. νερού για θέρμανση ON) Direct (Άμεση) 35 °C Θερμοκρασία για θέρμανση ON

• Το Ελάχ. ~ Μέγ. εύρος εξαρτάται από τα ακόλουθα:

CU-2WZ71YBE5 : 20 °C ~ 55 °C

• Αν έχει επιλεχθεί σύστημα 2 ζωνών, το σημείο ρύθμισης θερμοκρασίας πρέπει να καταχωρηθεί για τη Ζώνη 2.

• Οι ενδείξεις “Zone1” και “Zone2” δεν θα εμφανιστούν στην οθόνη αν υπάρχει σύστημα μόνο 1 ζώνης.221

Επιλογές ρυθμίσεων / Οθόνη Outdoor temp. for heating OFF (Εξωτερική θερμ. για θέρμανση OFF) 24 °C Θερμοκρασία για θέρμανση OFF T for heating ON ( Τ για θέρμανση ON) 5 °C Ρύθμιση T για θέρμανση ON.

• Η ρύθμιση αυτή δεν είναι διαθέσιμη όταν ο ρυθμός ροής αντλίας έχει οριστεί σε Max. Duty (Μέγ. χρήση). Heater ON/OFF (Θερμαντήρας ON/OFF) Heater ON/OFF (Θερμαντήρας ON/OFF) Outdoor temp. for heater ON (Εξωτερική θερμ. για θερμαντήρα ON) 0 °C Θερμοκρασία για θερμαντήρα ON Heater ON/OFF (Θερμαντήρας ON/OFF) Delay time for heater ON (Χρόνος καθυστέρησης για θερμαντήρα ON) 0:30 min (0:30 λεπτά) Χρόνος καθυστέρησης για ενεργοποίηση του

Heater ON/OFF (Θερμαντήρας ON/OFF) Water temperature for heater ON (Θερμοκρασία νερού για θερμαντήρα ON) -4 °C Ρύθμιση της θερμοκρασίας νερού για ενεργοποίηση από τη ρυθμισμένη θερμοκρασία νερού. Heater ON/OFF (Θερμαντήρας ON/OFF) Water temperature for heater OFF (Θερμοκρασία νερού για θερμαντήρα OFF) -2 °C Ρύθμιση της θερμοκρασίας νερού για απενεργοποίηση από τη ρυθμισμένη θερμοκρασία νερού.222

Επιλογές ρυθμίσεων / Οθόνη

Tank (Δεξαμενή) Λειτουργίες ρύθμισης για τη

Floor operation time (max) (Χρόνος λειτουργίας ενδοδαπέδιας (μέγ)) / Tank heat up time (max) (Χρόνος θέρμανσης δεξαμενής (μέγ.)) / Tank re-heat temp. (Θερμ. αναθέρμανσης δεξαμενής) / Sterilization (Αποστείρωση)

• Η οθόνη θα εμφανίζει 3 λειτουργίες τη φορά. Floor operation time (max) (Χρόνος λειτουργίας ενδοδαπέδιας (μέγ)) 8:00 Μέγιστος χρόνος για λειτουργία ενδοδαπέδιας (σε ώρες και λεπτά) Tank heat up time (max) (Χρόνος θέρμανσης δεξαμενής (μέγ.)) 1:00 Μέγιστος χρόνος για τη θέρμανση της δεξαμενής (σε ώρες και λεπτά) Tank re-heat temp. (Θερμ. αναθέρμανσης δεξαμενής) -8 °C Ρύθμιση της θερμοκρασίας για την εκτέλεση επαναθέρμανσης της δεξαμενής νερού. Sterilization (Αποστείρωση)

Η αποστείρωση μπορεί να επιλεγεί για 1 ή περισσότερες ημέρες της εβδομάδας. Sun (Κυρ) / Mon (Δευτ) / Tue (Τρ) / Wed (Τετ) / Thu (Πεμ) / Fri (Παρ) / Sat (Σαβ) Sterilization (Αποστείρωση): Time (Ώρα) 12:00 Ώρα της επιλεγμένης ημέρας (ή ημερών) της εβδομάδας για την αποστείρωση της

0:00 ~ 23:59 Sterilization (Αποστείρωση): Boiling temp. (Θερμ. βρασμού) 65 °C Ρύθμιση των θερμοκρασιών βρασμού για την αποστείρωση της δεξαμενής.223

Επιλογές ρυθμίσεων / Οθόνη Sterilization (Αποστείρωση): Ope. time (max) (Χρόνος λειτουργίας (μέγ)) 0:10 Ρύθμιση της ώρας αποστείρωσης (σε ώρες και λεπτά) Force DHW:Start Temp. (Αναγκαστική λειτουργία DHW: Θερμ. έναρξης) 35 °C Ρύθμιση θερμοκρασίας ενεργοποίησης

Αναγκαστικής λειτουργίας DHW 7 Installer setup (Ρύθμιση εγκαταστάτη) Service setup (Ρύθμιση σέρβις)

Pump maximum speed (Μέγ. ταχύτητα αντλίας) Για τη ρύθμιση της μέγιστης ταχύτητας της αντλίας. Ρύθμιση του ρυθμού ροής, μέγ. χρήση και λειτουργία ON/OFF της αντλίας. Flow rate (Ρυθμός ροής): XX:X L/min Max. Duty (Μέγ. χρήση): 0x40 ~ 0xFE, Αντλία: ON/OFF/Air Purge (Εξαέρωση)

Dry concrete (Στέγνωμα σκυροδέματος) Για στέγνωμα (δάπεδο, τοίχοι, κ.λπ.) κατά τη διάρκεια κατασκευής. Μη χρησιμοποιείτε αυτό το μενού για οποιονδήποτε άλλο σκοπό και χρονικό διάστημα παρά μόνο κατά τη διάρκεια κατασκευής Επεξεργασία για ρύθμιση θερμοκρασίας στεγνώματος σκυροδέματος. ON (ΕΝΕΡΓΟΠΟΙΗΣΗ) / Edit (Επεξεργασία) Edit (Επεξεργασία) Στάδια: 1 Θερμοκρασία: 25 °C Θερμοκρασία θέρμανσης για στέγνωμα σκυροδέματος. Επιλέξτε τα επιθυμητά στάδια: 1 ~ 10, εύρος: 1 ~ 99 ON (ΕΝΕΡΓΟΠΟΙΗΣΗ) Επιβεβαιώστε τις θερμοκρασίες ρύθμισης στεγνώματος σκυροδέματος για το κάθε στάδιο.224

Επιλογές ρυθμίσεων / Οθόνη

Service contact (Επικοινωνία με το σέρβις) Για τη ρύθμιση 2 ονομάτων επαφών και αριθμών επικοινωνίας για τον Χρήστη. Όνομα και αριθμός επικοινωνίας του μηχανικού σέρβις. Contact 1 (Επικοινωνία 1) / Contact 2 (Επικοινωνία 2) Contact 1 (Επικοινωνία 1) / Contact 2 (Επικοινωνία 2) Όνομα ή αριθμός επαφής. Name (Εικονίδιο ονόματος) / τηλεφώνου Καταχώρηση ονόματος και αριθμού Όνομα επαφής: αλφάβητο a ~ z. Αριθμός επικοινωνίας: 1 ~ 9225

Μενού / Οδηγιες πλυσιματος Για να εξασφαλιστεί η βέλτιστη απόδοση του συστήματος, ο καθαρισμός πρέπει να γίνεται σε τακτικά χρονικά διαστήματα. Συμβουλευτείτε έναν εξουσιοδοτημένο αντιπρόσωπο.

• Αποσυνδέστε την παροχή τροφοδοσίας πριν τον καθαρισμό.

• Μην χρησιμοποιείτε βενζίνη, διαλυτικές ουσίες ή καθαριστικές σκόνες.

• Χρησιμοποιείτε μόνο σαπούνι ( pH7) ή ουδέτερα οικιακά καθαριστικά.

• Μη χρησιμοποιείτε νερό πιο ζεστό από τους 40 °C. Οδηγιες πλυσιματος

• Για να διασφαλιστεί η βέλτιστη απόδοση των μονάδων, ο χρήστης μπορεί να επιθεωρεί και να απομακρύνει τυχόν εμπόδια από τα στόμια εισόδου και εξόδου αέρα της εξωτερικής μονάδας.

• Οι χρήστες δεν πρέπει να επιχειρούν να εκτελούν εργασίες σέρβις ή να αντικαταστήσουν εξαρτήματα της μονάδας.

• Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο για να προγραμματίσετε μια επιθεώρηση. Αντιπρόσωπος
• Για να διασφαλιστεί η ασφάλεια και η βέλτιστη απόδοση των μονάδων, εποχιακές επιθεωρήσεις των μονάδων, έλεγχος λειτουργίας του RCCB/ELCB, της τοπικής καλωδίωσης και της σωλήνωσης πρέπει να εκτελούνται σε τακτά χρονικά διαστήματα από εξουσιοδοτημένο αντιπρόσωπο.

• Συγκεκριμένα για την Υγειονομική δεξαμενή νερού, είναι σημαντική η εκτέλεση σέρβις στο Σετ φίλτρου νερού περιοδικά. Υγειονομική δεξαμενή νερού Εσωτερική μονάδα

• Μην πιτσιλάτε απευθείας νερό. Σκουπίζετε μαλακά τη μονάδα με ένα μαλακό, στεγνό πανί.

• Μην πιέζετε και μη χτυπάτε το γυάλινο κάλυμμα με σκληρά και αιχμηρά αντικείμενα. Διαφορετικά, μπορεί να προκληθεί ζημιά στη συσκευή.

• Βεβαιωθείτε ότι η πίεση του νερού βρίσκεται μεταξύ 0,05 και 0,3 MPa (0,1 MPa = 1 bar).

• Σε περίπτωση που η πίεση του νερού βρίσκεται έξω από το παραπάνω εύρος, επικοινωνήσετε με έναν εξουσιοδοτημένο αντιπρόσωπο. Φίλτρο νερού

• Καθαρίζετε το φίλτρο νερού τουλάχιστον μια φορά ετησίως. Διαφορετικά, ενδέχεται να φράξει το φίλτρο και μπορεί να προκληθεί βλάβη στο σύστημα. Συμβουλευτείτε έναν εξουσιοδοτημένο αντιπρόσωπο.

• Απομακρύνετε επίσης τη σκόνη από τον μαγνήτη. Σετ φίλτρου νερού Εξωτερική μονάδα

• Μην παρεμποδίζετε τα στόμια εισόδου και εξόδου του αέρα. Εφόσον αυτό δεν γίνει, η απόδοση μπορεί να μειωθεί ή να προκληθεί βλάβη στο σύστημα. Αφαιρέστε τυχόν εμπόδια για να εξασφαλίσετε τον εξαερισμό.

• Όταν χιονίζει, καθαρίζετε και απομακρύνετε το χιόνι γύρω από την εξωτερική μονάδα ώστε να αποφευχθεί η κάλυψη των στομίων εισόδου και εξόδου του αέρα από

Για παρατεταμενο διαστημα που δε θα χρησιμοποιηθει

• Το νερό μέσα στην Υγειονομική δεξαμενή νερού πρέπει να αποστραγγιστεί.

• Αποσυνδέστε την παροχή τροφοδοσίας. Περιπτώσεις που δεν αντιμετωπίζονται από τον χρήστη Αποσυνδέστε την παροχή τροφοδοσίας κατόπιν συμβουλευτείτε έναν εξουσιοδοτημένο αντιπρόσωπο κάτω από τις εξής συνθήκες:

• Θόρυβος κατά τη λειτουργία.

• Είσοδος νερού/σωματιδίων στο Τηλεχειριστήριο.

• Υπάρχει διαρροή νερού από την εσωτερική μονάδα.

• Συχνή πτώση του ασφαλειοδιακόπτη.

• Το καλώδιο παροχής ρεύματος ζεσταίνεται υπερβολικά.226 Τα ακόλουθα συμπτώματα δεν υποδεικνύουν δυσλειτουργία. Σύμπτωμα Αιτία Υπάρχει ήχος ροής νερού κατά τη λειτουργία.

• Ροή ψυκτικού στο εσωτερικό της μονάδας. Η λειτουργία καθυστερεί μερικά λεπτά την επανεκκίνηση.

• Η καθυστέρηση είναι μια προστασία του συμπιεστή. Η εξωτερική μονάδα βγάζει νερό/ατμό. • Παρατηρείται συμπύκνωση ή εξάτμιση στους σωλήνες. Εξέρχεται ατμός από την εξωτερική μονάδα στον τρόπο λειτουργίας

• Προκαλείται από τη λειτουργία απόψυξης στον εναλλάκτη θερμότητας. Η εξωτερική μονάδα δεν λειτουργεί η. • Προκαλείται από τον έλεγχο προστασίας του συστήματος όταν η εξωτερική θερμοκρασία βρίσκεται εκτός εύρους λειτουργίας. Η λειτουργία του συστήματος απενεργοποιείται.

• Προκαλείται από τον έλεγχο προστασίας του συστήματος. Όταν η θερμοκρασία εισόδου του νερού είναι χαμηλότερη από 10 °C, ο συμπιεστής σταματά και ενεργοποιείται ο εφεδρικός θερμαντήρας. Το σύστημα δυσκολεύεται να

• Όταν τα σώματα και το δάπεδο θερμαίνονται ταυτόχρονα, η θερμοκρασία του ζεστού νερού μπορεί να μειωθεί, γεγονός που μπορεί να μειώσει τη δυνατότητα θέρμανσης του συστήματος.

• Όταν η θερμοκρασία του εξωτερικού αέρα είναι χαμηλή, το σύστημα ενδέχεται να χρειαστεί περισσότερο χρόνο για να θερμανθεί.

• Η έξοδος εκροής ή η είσοδος πρόσληψης της εξωτερικής μονάδας είναι φραγμένη από κάποιο αντικείμενο, όπως σωρός από χιόνι.

• Όταν η προκαθορισμένη θερμοκρασία της εξόδου νερού είναι χαμηλή, το σύστημα ενδέχεται να χρειαστεί περισσότερο χρόνο για να θερμανθεί. Το σύστημα δεν θερμαίνεται άμεσα. • Το σύστημα θα χρειαστεί λίγο χρόνο για να θερμάνει το νερό αν ξεκινήσει να λειτουργεί σε θερμοκρασία κρύου νερού. Ο εφεδρικός θερμαντήρας ΕΝΕΡΓΟΠΟΙΕΙΤΑΙ αυτόματα όταν είναι απενεργοποιημένος.

• Προκαλείται από τον έλεγχο προστασίας του εναλλάκτη θερμότητας της εσωτερικής μονάδας. Η λειτουργία ξεκινά αυτόματα όταν ο χρονοδιακόπτης δεν είναι ρυθμισμένος

• Ο χρονοδιακόπτης αποστείρωσης έχει ρυθμιστεί. Δυνατός θόρυβος ψυκτικού συνεχίζεται για αρκετά λεπτά.

• Προκαλείται από τον έλεγχο προστασίας κατά τη διάρκεια λειτουργίας απόψυξης σε εξωτερική θερμοκρασία περιβάλλοντος χαμηλότερη από -10 °C. Ο τρόπος λειτουργίας ΨΥΞΗΣ δεν είναι διαθέσιμος.

• Το σύστημα έχει κλειδώσει για λειτουργία μόνο με τον τρόπο λειτουργίας

Πριν καλέσετε τον τεχνικό επισκευής, ελέγξτε τα ακόλουθα. Σύμπτωμα Έλεγχος Η λειτουργία στον τρόπο λειτουργίας ΘΕΡΜΑΝΣΗ δεν είναι αποδοτική.

• Ρυθμίστε σωστά τη θερμοκρασία.

• Κλείστε τη βαλβίδα θέρμανσης/ψύξης των σωμάτων.

• Απομακρύνετε τυχόν εμπόδια από τα στόμια εισόδου και εξόδου αέρα της εξωτερικής μονάδας. Θόρυβος κατά τη λειτουργία. • Η εξωτερική ή η εσωτερική μονάδα έχει εγκατασταθεί σε επιφάνεια με κλίση.

• Κλείστε το κάλυμμα σωστά. Το σύστημα δεν λειτουργεί. • Ενεργοποιήθηκε ο διακόπτης κυκλώματος. Η λυχνία LED λειτουργίας δεν είναι αναμμένη ή δεν εμφανίζεται τίποτα στο Τηλεχειριστήριο.

• Η παροχή τροφοδοσίας λειτουργεί κανονικά, ή έχει συμβεί διακοπή ρεύματος. Αντιμετωπιση προβληματων227

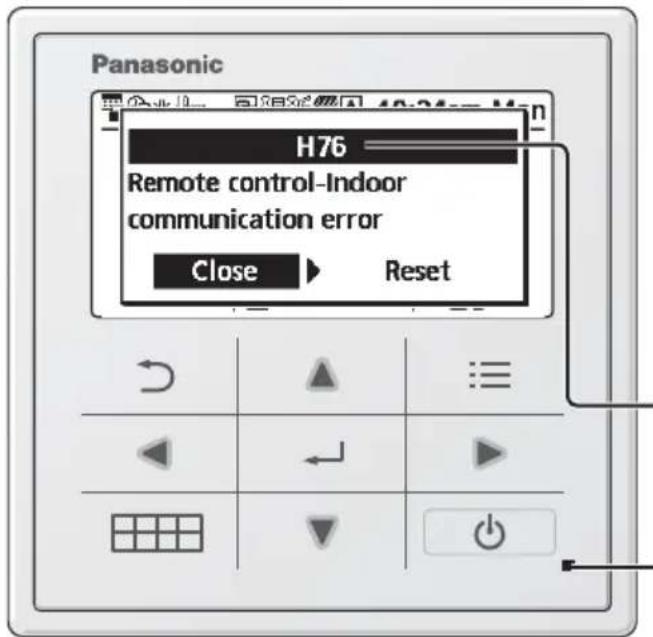

Αντιμετωπιση προβληματων Αναβοσβήνει Αριθμός σφάλματος Παρακάτω είναι μια λίστα κωδικών σφάλματος που μπορεί να εμφανιστούν στην οθόνη όταν υπάρχει κάποιο πρόβλημα με τη ρύθμιση ή τη λειτουργία του συστήματος. Όταν η οθόνη εμφανίζει έναν κωδικό σφάλματος όπως υποδεικνύεται παρακάτω, επικοινωνήστε με τον αριθμό που είναι καταχωρημένος στο Τηλεχειριστήριο ή με τον πλησιέστερο εξουσιοδοτημένο εγκαταστάτη.

διακόπτες είναι απενεργοποιημένοι εκτός από τα

Αρ. σφάλματος Επεξήγηση σφάλματος H12 Αναντιστοιχία χωρητικότητας H15 Σφάλμα αισθητήρα συμπιεστή H20 Σφάλμα αντλίας H23 Σφάλμα αισθητήρα ψυκτικού H27 Σφάλμα βαλβίδας σέρβις H28 Σφάλμα αισθητήρα ηλιακού H31 Σφάλμα αισθητήρα πισίνας H36 Σφάλμα αισθητήρα δεξαμενής αποθήκευσης H38 Σφάλμα αναντιστοιχίας μάρκας H41 Σφάλμα εσωτερικής μονάδας ή μονάδας σε κατάσταση αναμονής H42 Προστασία χαμηλής πίεσης H43 Σφάλμα αισθητήρα ζώνης 1 H44 Σφάλμα αισθητήρα ζώνης 2 H51 Σφάλμα αισθητήρα σωλήνα αερίου H53 Σφάλμα αισθητήρα σωλήνα υγρού H62 Σφάλμα ροής νερού H63 Σφάλμα αισθητήρα χαμηλής πίεσης H64 Σφάλμα αισθητήρα υψηλής πίεσης H65 Σφάλμα κυκλοφορίας νερού απόψυξης H67 Σφάλμα εξωτερικού θερμοστάτη 1 H68 Σφάλμα εξωτερικού θερμοστάτη 2 H70 Σφάλμα προστασίας υπερφόρτωσης εφεδρικού θερμαντήρα H72 Σφάλμα αισθητήρα δεξαμενής H74 Σφάλμα επικοινωνίας PCB H75 Προστασία χαμηλής θερμοκρασίας νερού H76 Σφάλμα επικοινωνίας εσωτερικής μονάδας-τηλεχειριστηρίου H90 Σφάλμα επικοινωνίας εσωτερικής - εξωτερικής μονάδας H91 Σφάλμα προστασίας υπερφόρτωσης θερμαντήρα δεξαμενής H95 Σφάλμα σύνδεσης τάσης H98 Προστασία υψηλής πίεσης Αρ. σφάλματος Επεξήγηση σφάλματος H99 Αποτροπή παγοποίησης εσωτερικής μονάδας F12 Ενεργοποίηση διακόπτη πίεσης F14 Μη ικανοποιητική περιστροφή

F15 Σφάλμα κλειδώματος κινητήρα

F16 Προστασία ρεύματος F20 Προστασία υπερφόρτωσης συμπιεστή F22 Προστασία υπερφόρτωσης μονάδας τρανζίστορ F23 Κορυφή DC F24 Σφάλμα κύκλου ψυκτικού F25 Σφάλμα κύκλου ψύξης / θέρμανσης F27 Σφάλμα διακόπτη πίεσης F29 Δυσλειτουργία ταχείας θέρμανσης λόγω χαμηλής θερμοκρασίας εκροής F30 Σφάλμα αισθητήρα εξόδου νερού 2 F32 Σφάλμα εσωτερικού θερμοστάτη F33 Σφάλμα ψύξης μονάδας σε κατάσταση

F36 Σφάλμα αισθητήρα εξωτερικής θερμοκρασίας F37 Σφάλμα αισθητήρα εισόδου νερού F40 Σφάλμα αισθητήρα εξωτερικής εκροής F41 Σφάλμα προστασίας διόρθωσης συντελεστή τροφοδοσίας F42 Σφάλμα αισθητήρα εξωτερικού εναλλάκτη θερμότητας F43 Σφάλμα αισθητήρα εξωτερικής απόψυξης F45 Σφάλμα αισθητήρα εξόδου νερού F46 Αποσύνδεση μετασχηματιστή ρεύματος F48 Σφάλμα αισθητήρα εξόδου εξατμιστήρα F49 Σφάλμα αισθητήρα εξόδου παράκαμψης F95 Σφάλμα ψύξης υψηλής πίεσης

• Μερικοί κωδικοί σφάλματος μπορεί να μην ισχύουν για το μοντέλο σας. Συμβουλευτείτε τον εξουσιοδοτημένο αντιπρόσωπο για διευκρινήσεις.228 Πληροφοριες Πληροφορίες όταν συνδέεται με τον Προσαρμογέα Δικτύου (Προαιρετικό Εξάρτημα) ΠΡΟΕΙΔΟΠΟΙΗΣΗ Πριν από τη χρήση, ελέγξτε την ασφάλεια γύρω από το σύστημα Αέρα-Νερού. Επιβεβαιώστε την ύπαρξη ανθρώπων και ζώων στην περιοχή πριν από τη λειτουργία. Η λανθασμένη λειτουργία εξαιτίας της αποτυχίας σας να ακολουθήσετε τις οδηγίες μπορεί να προκαλέσει τραυματισμό και ζημιά. Επιβεβαιώστε τα παρακάτω πριν από τη λειτουργία (εσωτερικός χώρος) - Κατάσταση ρύθμισης χρονοδιακόπτη. Η απρόβλεπτη λειτουργία ενεργοποίησης/απενεργοποίησης μπορεί να προκαλέσει σοβαρό τραυματισμό ή ζημιά σε ανθρώπους και ζώα. Επιβεβαιώστε τα παρακάτω πριν και κατά τη διάρκεια της λειτουργίας (εξωτερικός χώρος) - Αν γνωρίζετε ότι υπάρχει κάποιο άτομο στον χώρο, ειδοποιήστε το από έξω για την νέα ρύθμιση λειτουργίας προτού την εκτελέσετε. Αυτό γίνεται για την αποφυγή πρόκλησης σοκ στο άτομο και πιθανή βλάβη στην υγεία του από την αλλαγή λειτουργίας. - Μη χρησιμοποιείτε αυτή τη συσκευή όταν βρίσκονται στον χώρο βρέφη, άτομα με σωματική αναπηρία ή άτομα μεγάλης ηλικίας που δεν μπορούν να χειριστούν τη συσκευή μόνοι τους. - Ελέγχετε τη ρύθμιση και την κατάσταση λειτουργίας συχνά. - Διακόψτε τη λειτουργία όταν εμφανιστεί κωδικός σφάλματος και συμβουλευτείτε έναν εξουσιοδοτημένο αντιπρόσωπο ή έναν ειδικό. Επιβεβαιώστε πριν από τη χρήση

• Το σύστημα ενδέχεται να μην μπορεί να χρησιμοποιηθεί όταν είναι κακή η κατάσταση επικοινωνίας. Ελέγξτε

“Κατάσταση Λειτουργίας” από την οθόνη της εφαρμογής μετά τη λειτουργία. Η ακόλουθη κατάσταση μπορεί να συμβεί κατά την απομακρυσμένη λειτουργία. - Δεν είναι δυνατή η λειτουργία, ο χρόνος λειτουργίας δεν αντιστοιχεί. - Η λειτουργία Αέρα-Νερού δεν αντιστοιχεί όταν η λειτουργία ορίζεται εκτός του χώρου.

• Συνιστάται το κλείδωμα της οθόνης του smartphone για την αποτροπή ακούσιας λειτουργίας.

• Μη χρησιμοποιείτε άλλο τηλεχειριστήριο ή συσκευή λειτουργίας και επικοινωνίας που δεν έχουν οριστεί από εξουσιοδοτημένο αντιπρόσωπό ή ειδικό.

• Χρήση στα πλαίσια της σύμβασης “Όροι Χρήσης Υπηρεσιών” και “Διαχείριση Προσωπικών Δεδομένων” της εφαρμογής Panasonic Smart Application.

• Για παρατεταμένη μη χρήση της εφαρμογής Panasonic Smart Application, αποσυνδέστε τον προσαρμογέα δικτύου από τη συσκευή. Πληροφορίες για τους χρήστες σχετικά με τη συλλογή και απόρριψη παλιών εξαρτημάτων Αυτή η σήμανση πάνω στα προϊόντα, στις συσκευασίες και/ή στα συνοδευτικά έγγραφα υποδηλώνει πως τα εν λόγω ηλεκτρικά και ηλεκτρονικά προϊόντα δεν θα πρέπει να αναμειγνύονται με κοινά οικιακά απορρίμματα. Παρακαλούμε παραδώστε τα παλαιά προϊόντα για διαχείριση, επεξεργασία ή/και ανακύκλωση σύμφωνα με τις νομικές διατάξεις των αρμόδιων αρχών αποκομιδής. Μέσω της σωστής απόρριψης αυτών των προϊόντων συμβάλλετε στο να διασωθούν πολύτιμοι πόροι και προλαμβάνετε ενδεχόμενες αρνητικές επιπτώσεις για την ανθρώπινη υγεία και το περιβάλλον οι οποίες σε άλλη περίπτωση θα μπορούσαν να προκύψουν από την ακατάλληλη διαχείριση αποβλήτων. Για περισσότερες πληροφορίες σχετικά με την συλλογή και ανακύκλωση παλιών εξαρτημάτων παρακαλούμε να απευθυνθείτε στις τοπικές αρχές, στην γενική υπηρεσία αποβλήτων ή στο κατάστημα πώλησης από όπου αγοράσατε τα συγκεκριμένα είδη. Πρόστιμα και κυρώσεις μπορούν να επιβληθούν για την λανθασμένη απόρριψη αυτών των αποβλήτων σύμφωνα με την νομοθεσία της χώρας σας. Ευρωπαϊκή Ένωση και μερικές άλλες Ευρωπαϊκές χώρες Εάν επιθυμείτε να απορρίψετε ηλεκτικό ή ηλεκτρονικό εξοπλισμό παρακαλούμε να επικοινωνήσετε με τον πωλητή ή προμηθευτή για περισσότερες πληροφορίες. [Πληροφορίες σχετικά με την απόρριψη σε άλλες χώρες εκτός Ευρωπαϊκής Ένωσης] Αυτή η σήμανση ισχύει μόνο στην Ευρωπαϊκή Ένωση. Εάν επιθυμείτε να απορρίψετε αυτά τα προϊοντα παρακαλούμε να επικοινωνήσετε με τις τοπικές αρχές ή τον πωλητή για να πληροφορηθείτε σχετικά με την σωστή διαδικασία απόρριψης.229

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αυτό το σύμβολο υποδηλώνει ότι αυτός ο εξοπλισμός χρησιμοποιεί εύφλεκτο ψυκτικό. Αν το ψυκτικό διαρρεύσει, σε συνδυασμό με εξωτερική πηγή ανάφλεξης, υπάρχει πιθανότητα

• Αυτό το σύμβολο υποδηλώνει ότι οι Οδηγίες χρήσης πρέπει να διαβαστούν προσεκτικά. Αυτό το σύμβολο υποδηλώνει ότι το προσωπικό σέρβις πρέπει να χειρίζεται αυτόν τον εξοπλισμό ανατρέχοντας στις Οδηγίες Εγκατάστασης. Αυτό το σύμβολο υποδηλώνει ότι περιλαμβάνονται πληροφορίες στις Οδηγίες χρήσης ή/και στις Οδηγίες εγκατάστασης. Πληροφοριες230 Obsah Bezpečnostní upozornění p. 232
• -244 Tlačítka a displej dálkového ovladače p. 245
• -247 Zahájení instalace p. 247
• Rychlá nabídka p. 248
• Nabídky p. 248
• -262 Pro uživatele 1 Nastavení funkcí -249 p. 248
