MODE D'EMPLOI WHADF0309J3E5CM PANASONIC
7.1 Max. préd. pompy ob.
7.2 Susz. betonu
7.3 Kont. do serwisanta
5.19 DHW Defrost (Απόψυξη DHW)
Nous vous remercions d'avoir porté votre choix sur un produit Panasonic.
Avant d'utiliser l'appareil, veuillez lire ce mode d'emploi dans son intégralité et conservez-le pour toute référence ultérieure.
Consignes d'installation jointes.
Numéro de série et année de production veuillez vous référer à la plaque signalétique.

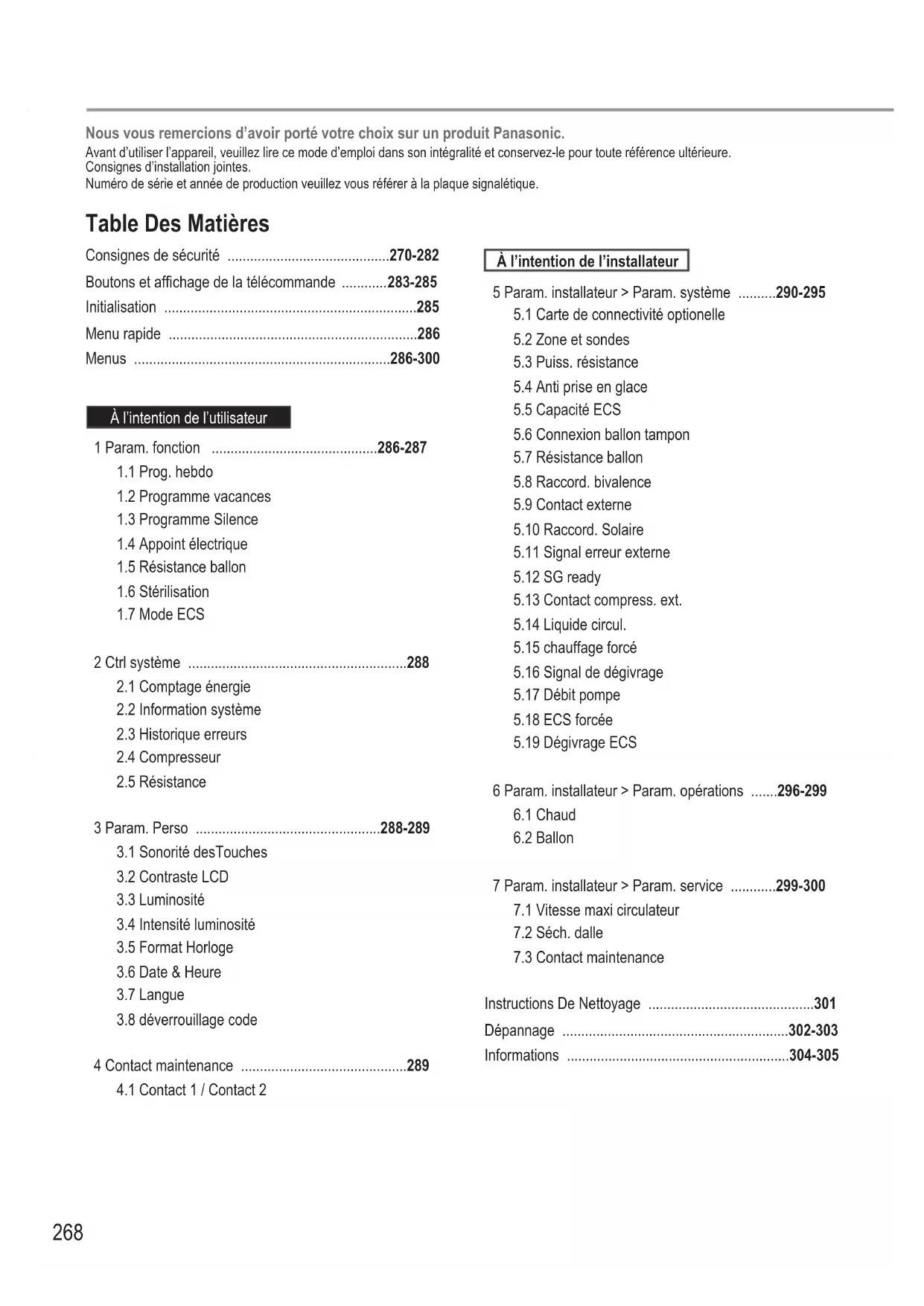

Table Des Matières
Consignes de sécurité ....270-282

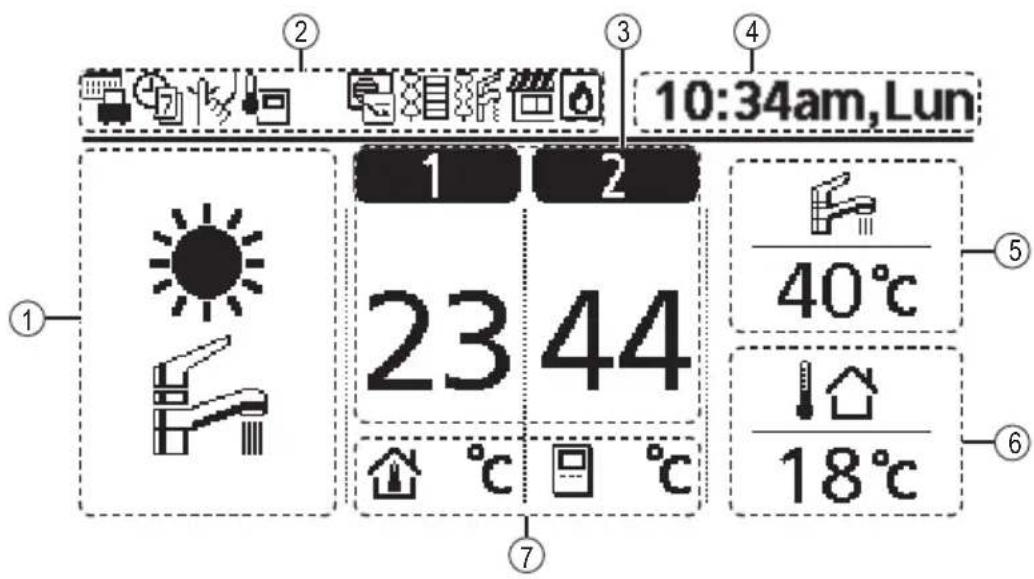

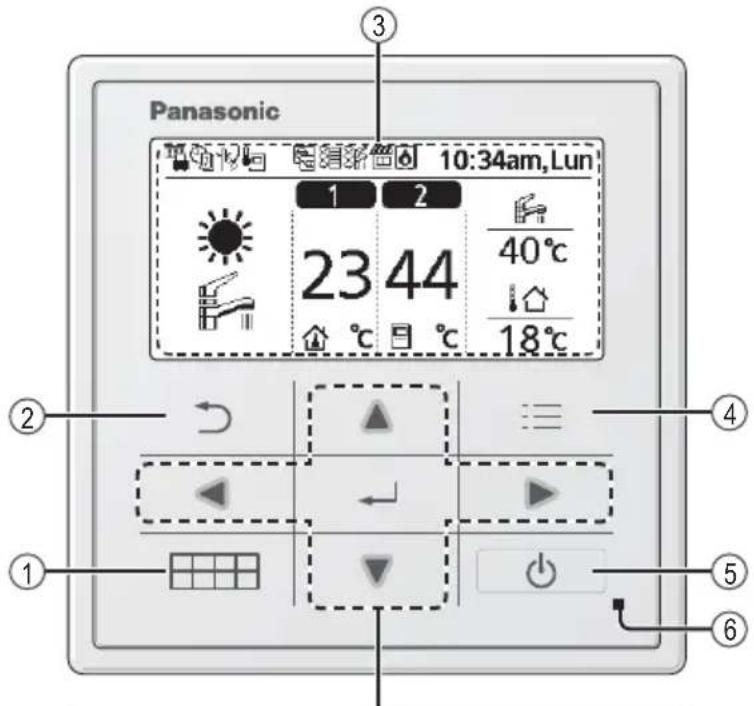

Boutons et affichage de la télécommande .....283-285
Initialisation 285

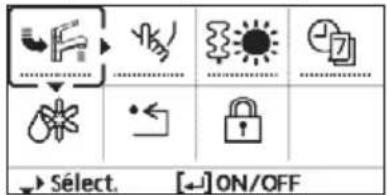

Menu rapide 286
Menus 286-300

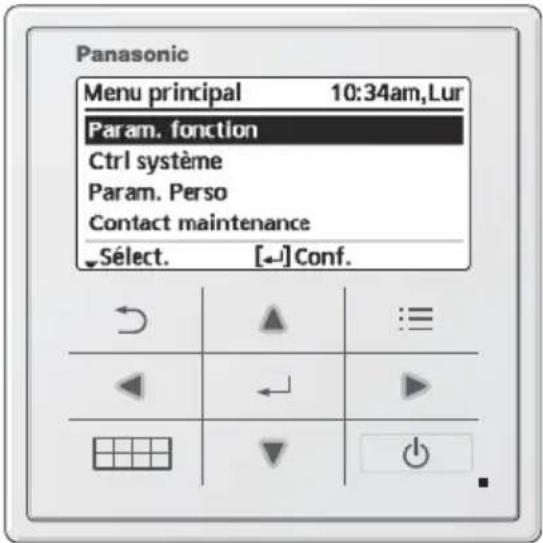

À l'intention de l'utilisateur
1 Param. fonction ....286-287
1.1 Prog. hebdo
1.2 Programme vacances
1.3 Programme Silence
1.4 Appoint électrique
1.5 Résistance ballon
1.6 Stérilisation
1.7 Mode ECS
2 Ctrl système 288
2.1 Comptage énergie
2.2 Information système
2.3 Historique erreurs
2.4 Compresseur
2.5 Résistance
3.1 Sonorité desTouches
3.2 Contraste LCD
3.3 Luminosité
3.4 Intensité luminosité
3.5 Format Horloge
3.6 Date & Heure
3.7 Langue
3.8 déverrouillage code
À l'intention de l'installateur
5 Param. installateur > Param. système .....290-295
5.1 Carte de connectivité optionelle
5.2 Zone et sondes
5.3 Puiss. résistance
5.4 Anti prise en glace
5.5 Capacité ECS
5.6 Connexion ballon tampon
5.7 Résistance ballon
5.8 Raccord. bivalence
5.9 Contact externe
5.10 Raccord. Solaire
5.11 Signal erreur externe
5.12 SG ready
5.13 Contact compress. ext.
5.14 Liquide circul.
5.15 chauffage forcé
5.16 Signal de dégivrage
5.17 Débit pompe
5.18 ECS forcée
5.19 Dégivrage ECS
6 Param. installateur > Param. opérations .....296-299
6.1 Chaud
6.2 Ballon
7 Param. installateur > Param. service .....299-300
7.1 Vitesse maxi circulateur
7.2 Séch. dalle
7.3 Contact maintenance
Instructions De Nettoyage ....301
Dépannage 302-303
Informations 304-305
Avant de l'utiliser, assurez-vous que le système a été correctement installé par un revendeur agréé suivant les instructions données.

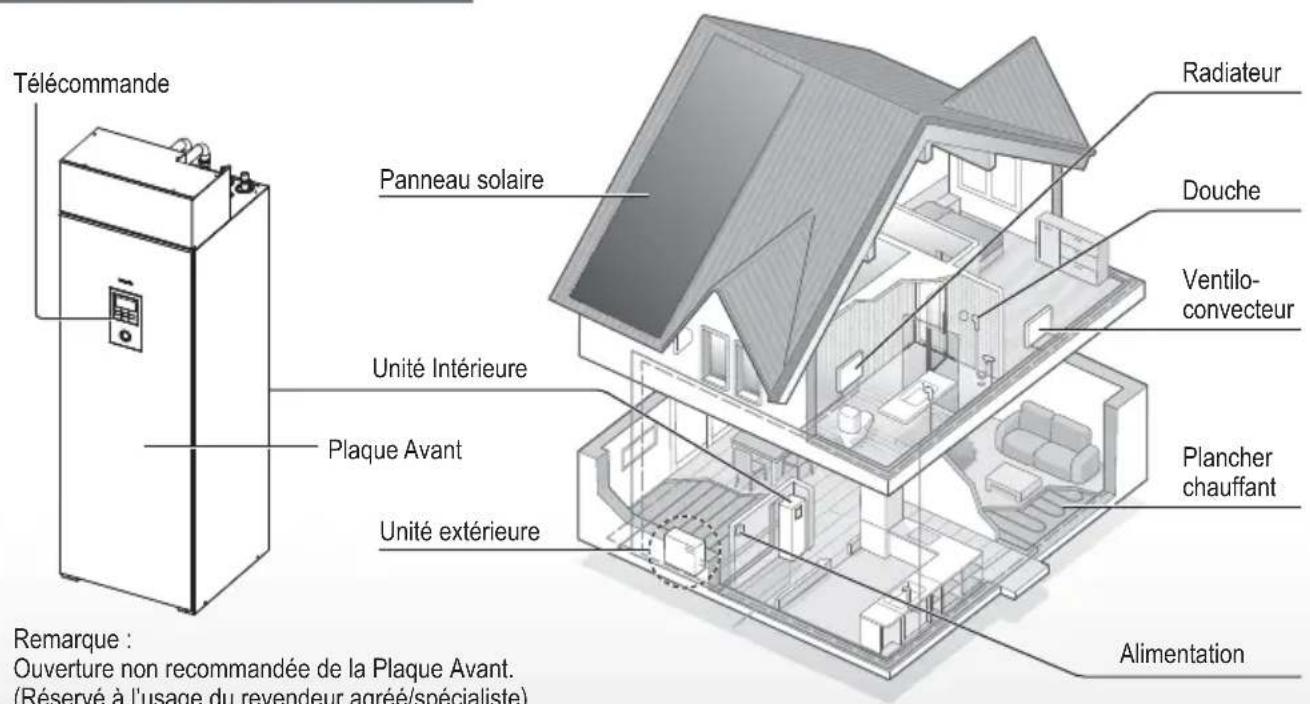

- La pompe à chaleur air-eau de Panasonic est un système split composé d'une unité intérieure et d'une unité extérieure. L'unité intérieure est composée de l'hydromodule et du réservoir d'eau sanitaire de 200L.
- Ce mode d'emploi décrit comment utiliser le système à l'aide des unités intérieure et extérieure.
- En ce qui concerne le fonctionnement d'autres produits, tels que le radiateur, le contrôleur thermique externe et les unités de chauffage au sol, consultez le mode d'emploi de chaque produit.
- Il est possible que certaines fonctions décrites dans ce manuel ne soient pas applicables à votre système.
- L'eau utilisée doit obligatoirement être conforme à la norme européenne 98/83 CE relative à la qualité des eaux. La durée de vie du ballon sera écourtée en cas d'utilisation d'eaux souterraines (y compris eau de source et eau de puits).
- Le ballon ne doit pas être utilisé avec de l'eau du robinet contenant des contaminants tels que du sel, de l'acide et autres impuretés susceptibles d'entraîner la corrosion du réservoir et de ses composants.
- Consultez votre revendeur agréé le plus proche pour en savoir plus.
Présentation du système
Celui-ci peut être modifié sans préavis à des fins d'amélioration.
Conditions d'utilisation
| CHAUFFAGE (RÉSERVOIR) CHAUFFAGE (CIRCUIT) | ||
| Température de sortie d'eau (°C)(Min. / Max.) | - / 65*1 | 20 / 55*2 |
| Température ambiante extérieure (°C)(Min. / Max.) | -15 / 35-15 / 46*3 | -15 / 35 |
Si la température extérieure sort de la plage indiquée dans le tableau, la capacité thermique chutera de façon importante et il se peut que l'unité extérieure s'arrête de fonctionner pour sa propre protection.
L'unité redémarrera automatiquement une fois que la température extérieure sera de nouveau dans la plage spécifiée.
*1 Au-dessus de 45 °C (autre unité intérieure fonctionnant en mode chauffage au-dessous d'une température ambiante -5 °C) ou 55 °C (unité air-eau activée uniquement à toutes les températures ambiantes ou autre unité intérieure fonctionnant en mode chauffage au-dessus d'une température ambiante -5 °C) uniquement possible avec le fonctionnement du chauffage de secours.
*2 Au-dessus de 45 °C (Autre unité intérieure fonctionnant en mode chauffage au-dessous d'une température ambiante -5 °C) uniquement possible avec le fonctionnement du chauffage de secours.
*3 En mode récupération de chaleur, la température ambiante extérieure peut aller de -15 °C à 46 °C.
Pour éviter des blessures corporelles sur vous-même et sur les autres ou des dégâts matériels, respectez les instructions ci-dessous :
Tout dysfonctionnement dû au non-respect des instructions peut occasionner des nuisances ou des dégâts dont la gravité est classée comme décrit ci-après :
Ces appareils ne sont pas conçus pour être accessibles du grand public.
| ! AVERTISSEMENT | Ce symbole signale la présence d'un danger pouvant provoquer des blessures graves ou mortelles. |
| ATTENTION | Ce symbole signale la présence d'un danger pouvant provoquer des blessures corporelles ou des dégâts matériels. |
Les instructions à respecter sont classées d'après les symboles suivants :
Ce symbole désigne une action INTERDITE.
Ces symboles désignent des actions OBLIGATOIRES.
AVERTISSEMENT
Unité intérieure et unité extérieure
Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou dénuées d'expérience et de connaissances si elles ont été formées et encadrées pour l'utilisation de cet appareil en toute sécurité et comprennent bien les dangers auxquels elles s'exposent (on parle ici des personnes). Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.
Veuillez consulter un revendeur agréé ou un spécialiste pour le nettoyage des pièces internes et pour la réparation, l'installation, le retrait, le démontage et la réinstallation de l'unité. Une installation et une manipulation incorrectes pourraient occasionner des fuites, un choc électrique ou un incendie.
Validez auprès du revendeur agréé ou du spécialiste l'usage de tout type de réfrigérant spécifi é. L'utilisation d'un type de réfrigérant autre que le type spécifi é peut endommager le produit ou provoquer des explosions, des brûlures, etc.
N'utilisez pas de moyens pour accélérer le processus de dégivrage ou de nettoyer l'appareil avec des produits autres que ceux qui sont conseillés par le fabricant. Toute méthode inappropriée ou utilisation de matériel incompatible peut occasionner une détérioration du produit, une explosion et de graves blessures.
N'installez pas l'appareil dans une atmosphère potentiellement explosive ou infl ammable. Sinon, il y a un risque d'incendie.
Ne pas insérer vos doigts ou d'autres objets dans l'unité air-eau intérieure ou extérieure, les pièces en rotation pouvant occasionner des blessures.
Ne touchez pas l'unité extérieure au cours d'un orage, cela pourrait provoquer un choc électrique.
Ne vous asseyez pas et ne montez pas sur l'unité, vous risquez de tomber accidentellement.
N'installez pas l'unité intérieure à l'extérieur. Elle est uniquement conçue pour une installation en intérieur.
Alimentation
N'utilisez pas de cordon modifi é, de raccords, de rallonge ou de cordon non spécifié afin d'éviter une surchauffe et un incendie.
Pour éviter une surchauffe, un incendie ou un choc électrique :
- Ne partagez pas la prise d'alimentation avec un autre appareil.
- N'utilisez pas l'unité avec des mains mouillées.
- Ne pas plier excessivement la fi che électrique.
Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabriquant, par un de ses techniciens ou par une personne qui possède des qualifi cations équivalentes afi n d'éviter tout risque.
Cette unité est équipée d'un disjoncteur de courant résiduel/disjoncteur-détecteur de fuite à la terre (RCCB/ELCB). Demandez à un revendeur agréé de vérifi er régulièrement le fonctionnement du RCCB/ELCB surtout après l'installation, l'inspection ou l'entretien. Un dysfonctionnement du RCCB/ELCB peut provoquer un choc électrique et/ou un incendie.
Il est fortement conseillé d'installer un dispositif à courant résiduel (DCR) sur le site afi n d'éviter un choc électrique et/ou un incendie.
Tous les circuits d'alimentation doivent être débranchés avant tout accès aux bornes.
Arrêtez d'utiliser le produit en cas d'anomalie/défaillance et débranchez l'alimentation.
(Risque de fumée / feu / choc électrique)
Exemples d'anomalie ou défaillance
• Le RCCB/ELCB déclenche souvent.
- Vous remarquez une odeur de brûlé.
- Vous remarquez des bruits anormaux ou des vibrations de l'unité.
- De l'eau chaude fuit de l'unité intérieure.
Contactez immédiatement votre revendeur local pour l'entretien/réparation.
Portez des gants pendant l'inspection et l'entretien.
Cet équipement doit être raccordé à la terre afi n d'éviter un choc électrique ou un incendie.
Éviter tout choc électrique en coupant l'alimentation électrique :
-Avant le nettoyage ou l'entretien.
-En cas de non-utilisation prolongée.
Cet appareil convient à de multiples usages. Pour éviter un choc électrique, une brûlure et/ou une blessure mortelle, assurez-vous d'avoir débranché toutes les alimentations avant d'accéder à toute borne de l'unité intérieure.
ATTENTION
Unité intérieure et unité extérieure
Afi n d'éviter des dommages ou de la corrosion sur l'unité, ne nettoyez pas l'unité intérieure avec de l'eau, du benzène, du solvant ou de la poudre à récurer.
N'installez pas l'unité à proximité de combustible ou dans une salle de bains. Sinon, il existe un risque de choc électrique et/ou d'incendie.
Ne touchez pas l'ailette pointue d'aluminium, les parties pointues peuvent causer des dommages.
N'utilisez pas le système pendant la stérilisation afi n d'éviter toute brûlure avec l'eau chaude ou la surchauffe de la douche.
Afin d'éviter des blessures, ne démontez pas l'unité pour la nettoyer.
Afi n d'éviter des blessures, ne marchez pas sur un banc instable lors du nettoyage de l'unité.
Ne placez pas de vase ou de récipient d'eau sur l'unité. De l'eau peut pénétrer à l'intérieur de l'unité et dégrader l'isolation. Cela pourrait entraîner un choc électrique.
Prévenez les fuites d'eau en vous assurant que le tuyau de vidange est :
-Correctement raccordé,
-Dégagé de toute gouttière et
récipient, ou
-Non immergé dans l'eau
Après une longue période d'utilisation ou après une utilisation avec un appareil à combustibles, aérez régulièrement la pièce.
Après une longue période d'utilisation, assurez-vous que le support d'installation n'est pas détérioré afi n d'éviter une chute de l'unité.
Télécommande
Ne mouillez pas la télécommande. Sinon, il y a risque de choc électrique et/ou d'incendie.
N'appuyez pas sur les touches de la télécommande à l'aide d'objets durs et tranchants. Sinon, vous risquez d'endommager l'unité.
Ne nettoyez pas la télécommande avec de l'eau, du benzène, du solvant ou de la poudre à récurer.
N'inspectez pas ni n'entretenez pas la télécommande par vous-même.
Consultez un revendeur agréé afi n d'éviter des blessures corporelles causées par un dysfonctionnement.
AVERTISSEMENT
L'appareil est rempli de R32 (réfrigérant peu infl ammable).
Il existe un risque d'incendie en cas de fuite du réfrigérant et d'exposition à une source d'infl ammation externe.
Unité intérieure et unité extérieure
L'appareil doit être installé et/ou utilisé dans une pièce dont la surface au sol est supérieure à Amin (m²) et éloigné des sources d'infl ammation, telles que la chaleur/les étincelles/les fl ammes nues ou les zones dangereuses telles qu'appareils à gaz, cuisinières à gaz, circuit d'alimentation en gaz en matériau réticulé ou appareils de cuisson électriques, etc. (Voir le tableau des instructions d'installation pour Amin (m²)).
Sachez que le réfrigérant est inodore. Il est donc recommandé de s'assurer que les détecteurs de gaz pour réfrigérants infl ammables soient appropriés, fonctionnelles et puissent bien alerter en cas de fuite.
Assurez-vous que toutes les ouvertures de ventilation soit fonctionnelles et non obstruées.
Ne pas percer ou brûler l'appareil pendant qu'il est sous pression. N'exposez pas l'appareil à la chaleur, aux fl ammes, aux étincelles ou à d'autres sources d'infl immation. Sinon il peut exploser et provoquer des blessures ou la mort.
Précautions pour l'utilisation du réfrigérant R32
Les procédures d'installation de base sont les mêmes que pour les modèles à réfrigérant classiques (R410A, R22).
La pression de fonctionnement étant supérieure à celle des modèles à réfrigérant R22, certaines des tuyauteries et certains outils d'installation et d'entretien sont spécifi ques. En particulier, lorsque vous remplacez un modèle à réfrigérant R22 par un nouveau modèle à réfrigérant R32, remplacez toujours la tuyauterie classique et les écrous évasement (dudgeons) avec la tuyauterie et les écrous évasement dudgeons R32 et R410A côté extérieur de l'unité.
Pour le R32 et le R410A, le même écrou d'évasement peut être utilisé sur le côté et le tuyau de l'unité extérieure.
Il est interdit de mélanger des réfrigérants différents dans un même système. Les modèles qui utilisent le réfrigérant R32 et R410A ont différents diamètres de fi letage des ports de charge, pour éviter les erreurs de charge avec du réfrigérant R22 et pour la sécurité. Vérifi ez donc en amont. [Le diamètre de fi letage du port de charge pour R32 et R410A est de 12,7 mm (1/2 pouces).]
Vous devez toujours vous assurer que les matières étrangères (huile, eau, etc.) n'entrent pas dans le tuyau. Lorsque vous stockerez la tuyauterie, scellez bien l'ouverture en pinçant, tapant, etc. (La manipulation du R32 est similaire à celle du R410A.)
- Le fonctionnement, la maintenance, la réparation et la récupération du réfrigérant doivent être effectués par du personnel qualifi é et certifié en ce qui concerne l'utilisation de réfrigérants infl ammables et conformément aux recommandations du fabricant. Tout personnel qui effectue une opération, un entretien ou une maintenance sur un système ou des pièces associées de l'équipement doit être formé et certifié.
- Aucune partie du circuit de réfrigération (évaporateurs, refroidisseurs d'air, AHU, condensateurs ou réservoirs de liquide) ou de la tuyauterie ne doit être située à proximité de sources de chaleur, de fl ammes ouvertes, d'un appareil à gaz en fonctionnement ou d'un chauffage électrique en fonctionnement.
- L'utilisateur/propriétaire ou son représentant autorisé doit vérifi er régulièrement les alarmes, la ventilation mécanique et les détecteurs, au moins une fois par an, lorsque les réglementations nationales l'exigent, afi n d'en garantir le bon fonctionnement.
- Un journal de bord doit être tenu à jour. Les résultats de ces contrôles doivent être consignés dans le journal de bord.
- En cas de ventilation dans des locaux occupés, il convient de vérifi er qu'il n'y a pas d'obstruction.
- Avant la mise en service d'un nouveau système de réfrigérant, la personne responsable de la mise en service doit s'assurer que le personnel opérateur formé et certifié est informé, sur la base du manuel d'instructions, de la construction, de la surveillance, du fonctionnement et de l'entretien du système de réfrigérant, ainsi que des mesures de sécurité à respecter ainsi que des propriétés et de la manipulation du réfrigérant utilisé.
- Les exigences générales relatives au personnel formé et certifié sont indiquées ci-dessous :
a) Connaissance de la législation, des règlements et des normes concernant les réfrigérants infl ammables ; et,
b) Connaissances et compétences approfondies en matière de manipulation des réfrigérants infl ammables, d'équipement de protection individuelle, de prévention des fuites de frigorigènes, de manutention des bouteilles, de chargement, de détection, de récupération et de mise au rebut ; et,
c) Capacité de comprendre et d'appliquer dans la pratique les exigences de la législation, des réglementations et des normes nationales ; et,
d) Suivi d'une formation de base et approfondie et afi n de maintenir cette expertise.
e) La tuyauterie du climatiseur dans le local occupé doit être installée de façon à éviter tout dommage accidentel pendant le fonctionnement et l'entretien.
f) Il convient de prendre les précautions nécessaires pour éviter que les conduites de réfrigération ne subissent des vibrations ou pulsations excessives.
g) Assurez-vous que les dispositifs de protection, les conduites et les raccords de réfrigération sont bien protégés contre les effets négatifs sur l'environnement (tels que le risque d'accumulation d'eau et de gel dans les tuyaux de vidange ou l'accumulation de saleté et de débris).
h) Les grandes longueurs de tuyauterie des systèmes de réfrigération doivent être conçues et installées de façon sécurisée (montées et protégées) afi n de réduire au minimum la probabilité de dommages sur le système par des chocs hydrauliques lors de la dilatation et de la contraction.
i) Protégez le système de réfrigération contre les ruptures accidentelles dues au déplacement de meubles ou à des activités de rénovation.
j) Pour garantir l'absence de fuite, les joints de réfrigérant fabriqués sur place en intérieur doivent être soumis à des tests d'étanchéité. La méthode de test doit avoir une sensibilité de 5 grammes par an de réfrigérant ou plus, sous une pression au moins égale à 0,25 fois la pression maximale admissible (> 1,04 MPa, max. 4,15 MPa). Aucune fuite ne doit être détectée.
1. Installation (Espace)
- Les produits contenant des réfrigérants infl ammables doivent être installés conformément à la surface minimale de la pièce, Amin (m²), mentionnée dans les instructions d'installation.
- En cas de charge sur site, l'effet sur la charge de réfrigérant dû aux différentes longueurs de tuyau doit être quantifi é, mesuré et étiqueté.
- Assurez-vous que la tuyauterie est installée à sa longueur minimum. Évitez d'utiliser des tuyaux cabossés et évitez les courbures importantes.
- Assurez-vous que la tuyauterie est protégée de toute détérioration physique.
- Assurez-vous de vous conformer aux réglementations nationales sur le gaz, aux règles et à la législation d'état et municipale. Notifi ez les autorités compétentes conformément aux réglementations en vigueur.
- Assurez-vous que les raccords mécaniques soient accessibles pour la maintenance.
- Dans les cas nécessitant une ventilation mécanique, les ouvertures de ventilation doivent être dégagées de toute obstruction.
- Lors de la mise au rebut du produit, suivez les précautions du paragraphe 12 et conformez-vous aux réglementations nationales. Contactez toujours les bureaux locaux et municipaux pour une manipulation correcte.
2. Entretien
2-1. Personnel de service
- Le système est inspecté, régulièrement surveillé et entretenu par un personnel de maintenance formé et certifié, employé par la personne responsable ou par l'utilisateur.
- Assurez-vous que la charge réelle de réfrigérant correspond à la taille de la pièce dans laquelle sont installées les pièces contenant du réfrigérant.
- Assurez-vous que la charge de réfrigérant ne fuit pas.
- Toute personne qualifiée travaillant ou pénétrant dans un circuit de réfrigérant doit détenir un certifi cat en cours de validité remis par une autorité d'évaluation agréé par l'industrie, qui valide sa compétence à manipuler les réfrigérants en toute sécurité conformément à une spécifi cation d'évaluation reconnue par l'industrie.
- L'entretien doit uniquement être effectué conformément aux recommandations du fabricant de l'équipement. Toute maintenance et réparation nécessitant l'aide d'autres personnes qualifiées doit être effectuée sous la supervision de la personne compétente dans l'utilisation des réfrigérants infl ammables.
- L'entretien doit uniquement être effectué conformément aux recommandations du fabricant.
2-2. Travail
- Avant de commencer des travaux sur les systèmes contenant des réfrigérants infl ammables, des contrôles de sécurité sont obligatoires pour s'assurer que le risque d'infl ammation est minimisé. Pour les réparations sur le système de réfrigérant, les précautions des paragraphes 2-2 à 2-8 doivent être respectées avant d'entreprendre tout travail sur le système.
- Le travail doit être entrepris dans le cadre d'une procédure contrôlée de manière à minimiser le risque de présence de gaz ou de vapeurs infl ammables pendant la réalisation du travail.
- Tous les techniciens de maintenance et autres personnels travaillant dans la zone locale doivent être conseillés et supervisés sur la nature du travail en cours.
- Évitez de travailler dans des espaces confi nés. Assurez-vous toujours que la distance de sécurité est d'au moins 2 mètres ou que la zone d'espace libre est d'au moins 2 mètres de rayon.
- Portez un équipement de protection individuelle approprié, y compris une protection respiratoire si la situation le justifi e.
- Tenez toutes les sources d'infl ammation et surfaces métallique chaudes à distance.
2-3. Vérification de la présence de réfrigérant
- La zone doit être vérifi ée à l'aide d'un détecteur de réfrigérant approprié avant et pendant les travaux, afi n de s'assurer que le technicien soit informé de la présence d'atmosphères potentiellement infl ammables.
- Assurez-vous que l'équipement de détection des fuites utilisé est adapté à une utilisation avec des réfrigérants infl ammables, c'est-à-dire sans étincelle, hermétiquement scellé ou intrinsèquement sécurisé.
- En cas de fuite/déversement, ventilez immédiatement la zone et restez en amont et à distance du déversement/décharge.
- En cas de fuite/déversement, avertissez les personnes se trouvant en aval de la fuite/déversement, isolez la zone des dangers immédiats et ne laissez pas entrer le personnel non autorisé.
2-4. Présence d'un extincteur
- Si un quelconque travail à chaud doit être réalisé sur l'équipement de réfrigération ou toute pièce associée, un équipement d'extinction d'incendie approprié doit être à disposition et à portée de main.
- Un extincteur d'incendie à poudre sèche ou CO₂ doit être disponible à côté de la zone de charge.
2-5. Aucune source d'infl ammation
- Personne, pendant la réalisation d'une tâche en lien avec un système de réfrigération impliquant une exposition à toute tuyauterie contenant ou ayant contenu du réfrigérant infl ammable, ne doit utiliser de sources d'infl ammation quelconques afi n d'éviter tout risque d'incendie ou d'explosion. Il ou elle ne doit pas fumer pendant la réalisation d'une telle tâche.
- Toutes les sources d'infl ammation possibles, y compris le fait de fumer une cigarette, doivent rester suffi samment éloignées du site d'installation, de réparation, de retrait et de mise au rebut. Du réfrigérant infl ammable pourrait en effet être déchargé dans l'espace environnant pendant ces activités.
- Avant le début des travaux, la zone environnant l'équipement doit être surveillée pour s'assurer de l'absence de matières infl ammables ou de risques d'infl ammation.
- Des panneaux "Interdiction de fumer" doivent être affi chés.
2-6. Zone ventilée
- Assurez-vous que la zone est ouverte ou suffi samment ventilée avant de pénétrer dans le système ou de réaliser tout travail à chaud.
- Un certain degré de ventilation doit perdurer pendant la période de réalisation des travaux.
- La ventilation doit disperser en toute sécurité tout réfrigérant libéré et de préférence le rejeter dans l'atmosphère.
2-7. Contrôles sur l'équipement de réfrigération
- Si des composants électriques doivent être changés, ils doivent être adaptés à l'usage prévu et présenter les bonnes caractéristiques.
- Les directives de maintenance et d'entretien du fabricant doivent être respectées à tout moment.
- En cas de doute, demandez une assistance au service technique du fabricant.
- Les contrôles suivants doivent être appliqués aux installations utilisant des réfrigérants infl ammables.
-La charge réelle de réfrigérant correspond à la taille de la pièce dans laquelle sont installées les pièces contenant du réfrigérant.
-Les mécanismes et sorties de ventilation fonctionnent correctement et ne sont pas obstrués.
-Si un circuit de réfrigération indirect est utilisé, la présence de réfrigérant dans le circuit secondaire doit être vérifiée.
-Le marquage de l'équipement doit rester visible et lisible. Les marquages et panneaux illisibles doivent être corrigés.
-Le tuyau ou les composants de réfrigération sont installés de manière à ne pas risquer d'être exposés à toute substance susceptible de faire rouiller les composants contenant du réfrigérant, sauf s'ils sont composés de matériaux résistants par nature à la corrosion ou correctement protégés contre la corrosion.
2-8. Contrôles sur les dispositifs électriques
- La réparation ou la maintenance des composants électriques doit inclure les contrôles de sécurité initiaux et les procédures d'inspection des composants.
- Dans le cadre des contrôles de sécurité initiaux, il convient de vérifier, sans s'y limiter :-
-Que les condensateurs sont déchargés : ceci doit se faire de manière sécurisée pour éviter le risque d'étincelles.
-Qu'aucun composant ou câble électrique n'est exposé pendant la charge, la récupération ou la purge du système.
-Que le raccordement à la terre se fait en continu.
- Les directives de maintenance et d'entretien du fabricant doivent être respectées à tout moment.
- En cas de doute, demandez une assistance au service technique du fabricant.
- En cas de défaut susceptible de compromettre la sécurité, aucune alimentation électrique ne doit être raccordée au circuit avant sa complète résolution.
- Si le défaut ne peut pas être immédiatement corrigé mais qu'il est nécessaire de poursuivre le fonctionnement, une solution temporaire adéquate doit être utilisée.
- Le propriétaire de l'équipement doit être informé ou signalé de manière à ce que toutes les parties soient notifiées.
3. Réparation des composants étanches
- Pendant la réparation des composants étanches, toutes les alimentations électriques doivent être déconnectées de l'équipement faisant l'objet de l'intervention avant tout retrait de couvercles étanches, etc.
- S'il est absolument nécessaire d'alimenter électriquement l'équipement pendant l'entretien, un système de détection des fuites fonctionnant en permanence devra être situé au point le plus critique afi n de signaler toute situation potentiellement dangereuse.
- Les éléments suivants doivent faire l'objet d'une attention particulière, pour s'assurer qu'en travaillant sur les composants électriques, le boîtier n'est pas altéré de manière à affecter le niveau de protection. Ceci devra inclure les dommages sur les câbles, le nombre excessif de raccordements, les bornes ne respectant pas les caractéristiques d'origine, une mauvaise étanchéité, le raccord incorrect des presse-étoupes, etc.
- Assurez-vous que l'appareil est monté solidement.
- Assurez-vous que les joints ou l'étanchéité ne présentent pas de dégradation de nature à ne plus servir l'objectif de prévention de l'entrée d'atmosphères infl ammables.
- Les pièces de rechange doivent être conformes aux spécifi cations du fabricant.
REMARQUE : L'utilisation de joints en silicone peut inhiber l'effi cacité de certains types d'équipements de détection des fuites.
Les composants intrinsèquement sécurisés n'ont pas besoin d'être isolés avant intervention.
4. Réparation des composants intrinsèquement sécurisés
- N'appliquez aucune charge inductive ou capacitive permanente au circuit sans vous assurer que cela ne dépassera pas la tension admissible et le courant autorisé pour l'équipement en cours d'utilisation.
- Les composants intrinsèquement sécurisés sont les seuls sur lesquels il est possible de travailler sous tension en présence d'une atmosphère infl ammable.
- La valeur de l'appareil de test doit être correcte.
- Remplacez uniquement les composants dont les pièces sont spécifi ées par le fabricant. Les pièces non spécifi ées par le fabricant peuvent entraîner l'infl ammation du réfrigérant dans l'atmosphère à partir d'une fuite.
5. Câblage
- Vérifi ez que le câblage n'est pas soumis à l'usure, à la corrosion, à une pression excessive, aux vibrations, à des bords coupants ou tout autre effet environnemental négatif.
- Le contrôle doit également prendre en compte les effets du vieillissement ou des vibrations continues provenant de sources telles que compresseurs ou ventilateurs.
6. Détection des réfrigérants infl ammables
- En aucun cas les sources potentielles d'infl ammation ne doivent être utilisées pour la recherche ou la détection de fuites de réfrigérant.
- N'utilisez pas de torche haloïde (ou tout autre détecteur utilisant une fl amme nue).
7. Les méthodes de détection des fuites suivantes sont jugées acceptables pour tous les systèmes de réfrigérant
- Aucune fuite ne doit être détectée lors de l'utilisation d'un équipement de détection d'une sensibilité de 5 grammes par an de réfrigérant ou plus, sous une pression au moins égale à 0,25 fois la pression maximale admissible (> 1,04 MPa, max. 4,15 MPa), par exemple un renifl eur universel.
- Des détecteurs de fuite électroniques peuvent être utilisés pour détecter les réfrigérants infl ammables, mais la sensibilité peut ne pas être adéquate, ou peut nécessiter un réétalonnage. (L'équipement de détection doit être calibré dans une zone sans réfrigérant.)
- Assurez-vous que le détecteur n'est pas une source potentielle d'infl ammation et est adapté au réfrigérant utilisé.
- L'équipement de détection des fuites doit être réglé à un pourcentage de la LII (limite inférieure d'infl ammabilité) du réfrigérant et calibré en fonction du réfrigérant employé. Le bon pourcentage de gaz (25 % maximum) doit être confi rmé.
- Les liquides de détection de fuites conviennent également à la plupart des réfrigérants, par exemple, la méthode des bulles et la méthode des agents fl uorescents. L'utilisation de détergents contenant du chlore doit être évitée, le chlore étant susceptible de réagir avec le réfrigérant et de faire rouiller la tuyauterie en cuivre.
- Si une fuite est suspectée, toutes les fl ammes nues doivent être supprimées/éteintes.
- Si une fuite de réfrigérant est découverte et nécessite une soudure, tout le réfrigérant doit être récupéré du système ou isolé (au moyen de vannes d'arrêt) dans une partie du système à distance de la fuite. Les précautions du #8 doivent être respectée pour retirer le réfrigérant.
8. Élimination et évacuation
- Lorsque vous pénétrez dans le circuit de réfrigérant pour effectuer des réparations – ou à toute autre fin – les procédures classiques doivent être utilisées. Toutefois, il est important d'utiliser les meilleures pratiques puisque l'infl ammabilité est à prendre en compte. La procédure suivante doit être respectée : supprimer le réfrigérant -> purger le circuit avec un gaz inerte -> évacuer -> purger avec un gaz inerte -> ouvrir le circuit en coupant ou en soudant.
- La charge de réfrigérant doit être récupérée dans des bouteilles de récupération adaptées.
- Le système sera purgé avec de l'azote sans oxygène (OFN) pour rendre l'appareil sécurisé.
- Il peut s'avérer nécessaire de répéter ce processus plusieurs fois.
- L'air ou l'oxygène comprimé ne doivent pas être utilisés pour cette tâche.
- La purge doit se faire en rompant le vide dans le système avec de l'azote sans oxygène (OFN) et en continuant à remplir jusqu'à obtention de la pression de fonctionnement, puis en purgeant dans l'atmosphère et enfin en tirant au vide.
- Ce processus doit être répété jusqu'à ce qu'aucun réfrigérant ne reste dans le système.
- Lorsque la dernière charge d'azote sans oxygène (OFN) est utilisée, le système doit être purgé vers la pression atmosphérique pour permettre la réalisation du travail.
- Cette opération est absolument vitale si des opérations de soudures sur la tuyauterie doivent avoir lieu.
- Veillez à ce que la sortie de la pompe à vide ne se trouve pas à proximité d'une source d'infl ammation potentielle et qu'une ventilation est disponible.
OFN = azote sans oxygène, type de gaz inerte.
9. Procédures de charge
- Outre les procédures de charge classiques, les exigences suivantes doivent être respectées.
-Veillez à ce que les différents réfrigérants ne soient pas contaminés lors de l'utilisation de l'équipement de charge.
-Les flexibles ou conduites doivent être aussi courts que possible afi n de minimiser la quantité de réfrigérant qu'ils contiennent.
-Les bouteilles doivent rester dans une position adéquate conformément aux instructions.
-Veillez à ce que le système de réfrigération soit relié à la terre avant de charger le système avec du réfrigérant.
-Étiquetez le système lorsque la charge est terminée (le cas échéant).
-Prenez d'extrêmes précautions pour ne pas trop remplir le système de réfrigération.
- Avant de recharger le système, sa pression doit être testée avec de l'azote sans oxygène (OFN) (référez-vous au paragraphe 7).
- Le système doit être soumis à un test de fuite à la fin de la charge et avant la mise en service.
- Un test de fuite de suivi doit être effectué avant de quitter le site.
- Une charge électrostatique peut s'accumuler et créer une situation dangereuse lors de la charge et de la décharge du réfrigérant. Pour éviter tout incendie ou explosion, dissipez l'électricité statique pendant le transfert en raccordant les conteneurs et équipements à la terre avant la charge/décharge.
10. Mise hors service
- Avant d'effectuer cette procédure, il est essentiel que le technicien soit complètement familiarisé avec l'équipement et tous ses détails.
- Une bonne pratique consiste à récupérer tous les réfrigérants de manière sécurisée.
- Avant la réalisation de la tâche, un échantillon d'huile et de réfrigérant doit être prélevé si une analyse est requise avant la réutilisation du réfrigérant récupéré.
- Il est essentiel qu'une alimentation électrique soit disponible avant de démarrer la tâche.
a) Familiarisez-vous avec l'équipement et son fonctionnement.
b) Isolez le système de toute source d'alimentation électrique.
c) Avant de lancer la procédure, assurez-vous que :
- l'équipement de manutention mécanique est disponible, si nécessaire, pour la manutention des bouteilles de réfrigérant ;
- tous les équipements de protection individuelle sont disponibles et correctement utilisés ;
- le processus de récupération est supervisé à tout instant par une personne compétente ;
- l'équipement et les bouteilles de récupération sont conformes aux normes en vigueur.
d) Pompez le système de réfrigérant, si possible.
e) S'il est impossible de faire le vide, confectionnez un collecteur pour retirer le réfrigérant des diverses parties du système.
f) Assurez-vous que la bouteille se trouve sur les balances avant que la récupération n'ait lieu.
g) Démarrez la machine de récupération et utilisez-la conformément aux instructions.
h) Ne remplissez pas trop les bouteilles. (Pas plus de 80 % du volume de charge liquide).
i) Ne dépassez pas la pression de fonctionnement maximale de la bouteille, même temporairement.
j) Lorsque les bouteilles ont été remplies correctement et que le processus est terminé, assurez-vous que les bouteilles et l'équipement soient retirés du site rapidement et que toutes les vannes d'isolation de l'équipement soient fermées.
k) Le réfrigérant récupéré ne doit pas être chargé dans un autre système de réfrigération, sauf s'il a été nettoyé et contrôlé.
- Une charge électrostatique peut s'accumuler et créer une situation dangereuse lors de la charge ou de la décharge du réfrigérant. Pour éviter tout incendie ou explosion, dissipez l'électricité statique pendant le transfert en raccordant les conteneurs et équipements à la terre avant la charge/décharge.
11. Étiquetage
- L'équipement doit être étiqueté pour indiquer qu'il a été mis hors service et vidé de son réfrigérant.
• L'étiquette doit être datée et signée. - Veillez à ce que l'équipement soit accompagné d'étiquettes indiquant qu'il contient du réfrigérant infl ammable.
12. Récupération
- Lorsque vous retirez du réfrigérant d'un système, soit pour l'entretien soit pour la mise hors service, une bonne pratique consiste à retirer tous les réfrigérants de manière sécurisée.
- Lors du transfert du réfrigérant dans des bouteilles, assurez-vous d'employer uniquement des bouteilles adaptées à la récupération de réfrigérant.
- Veillez à ce que le bon nombre de bouteilles soit disponible pour contenir toute la charge du système.
- Toutes les bouteilles à utiliser sont désignées pour le réfrigérant récupéré et étiquetées pour ce réfrigérant (c'est-à-dire des bouteilles spéciales pour la récupération du réfrigérant).
- Les bouteilles doivent être équipées d'une soupape de sûreté et de soupapes de retenue associées en bon état de fonctionnement.
- Les bouteilles de récupération sont évacuées et, si possible, refroidies avant la récupération.
- L'équipement de récupération doit être en bon état de fonctionnement avec un ensemble d'instructions concernant l'équipement utilisé et doit être adapté à la récupération des réfrigérants infl ammables.
- En outre, un jeu de balances calibrées doit être disponible et en bon état de fonctionnement.
- Les fl exibles doivent être complets, avec des raccords de démontage sans fuite et en bon état de fonctionnement.
- Avant d'utiliser la machine de récupération, vérifi ez qu'elle est en bon état de fonctionnement, qu'elle a été correctement entretenue et que tout composant électrique associé est étanche afi n d'éviter toute infl ammation en cas de rejet de réfrigérant. En cas de doute, consultez le fabricant.
- Le réfrigérant récupéré doit être retourné au fournisseur de réfrigérant dans la bonne bouteille de réfrigérant, et la Fiche de transfert des déchets appropriée doit être renseignée.
- Ne mélangez pas les réfrigérants dans les unités de récupération et en particulier pas dans des bouteilles.
- Si les compresseurs ou les huiles de compresseurs doivent être supprimés, veillez à ce qu'ils aient été vidangés à un niveau acceptable afi n de vous assurer qu'il ne reste pas de réfrigérant infl ammable dans le lubrifi ant.
- Le processus de vidange doit être effectué avant de retourner le compresseur aux fournisseurs.
- Seule la chauffe électrique du corps du compresseur doit être utilisée pour accélérer ce processus.
- Toute vidange de l'huile d'un système doit se faire de manière sécurisée.
Boutons et affi chage de la télécommande
Touches / Voyant
Touche du menu rapide
① (Pour en savoir plus, consultez le Guide du menu rapide).
② Touche Retour
Revient à l'écran précédent
③Écran LCD
④ Touche du menu principal
Pour le paramétrage des fonctions
⑤ Touche MARCHE/ARRÊT
Met l'unité en marche/arrêt
Voyant de fonctionnement
⑥ Allumé fi xe pendant le fonctionnement, clignote en cas d'alarme.
Sélectionne un élément.
Confirme le contenu sélectionné.
Appuyez au centre
Sans gant
Boutons et affi chage de la télécommande
② Icônes de fonctionnement
L'état de fonctionnement s'affi che.
Cette icône ne s'affichera pas (sous l'écran ARRÊT de fonctionnement) à chaque mise en arrêt, excepté la minuterie hebdomadaire.
État de fonctionnement en vacances
État de fonctionnement de l'horloge Hebdomadaire
État de fonctionnement en mode silencieux
Zone : Télécommande PAC utilisée en thermostat d'ambiance →État de la sonde interne
SG ready
Etat du l'appoint électrique chauffage
État de la résistance du ballon d'eau chaude sanitaire
État solaire État bivalent (Chauc
⑦ Icônes du type de capteurs/type de températures réglées
③Température de chaque zone
④ Heure et jour
⑤Température du ballon d'eau chaude
⑥Température extérieure
Température de l'eau →Courbe compens. Thermostat d'ambiance →Externe
Température de l'eau →Direct Thermostat d'ambiance →Interne
Piscine uniquement Sonde d'ambiance
Initialisation
Avant de commencer à procéder aux divers réglages du menu, veuillez paramétrer la télécommande en choisissant la langue de fonctionnement et en réglant correctement la date et l'heure. Lors de la toute première mise en marche, l'écran de réglage s'affiche automatiquement. Le réglage peut également être effectué depuis le menu Param. Perso.

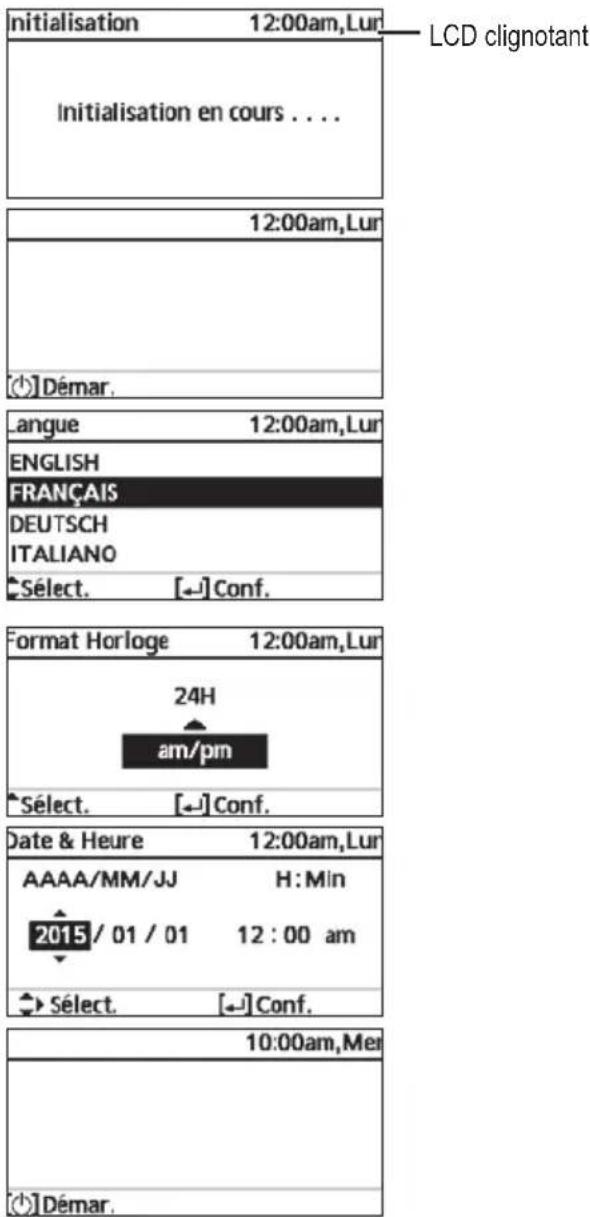

Choix de la langue
Patientez pendant l'initialisation de l'écran. Une fois l'initialisation terminée, l'écran normal s'affi che. Appuyez sur n'importe quel bouton pour affi cher l'écran de réglage de la langue.
① Faites défi ler l'écran à l'aide de ▼ et pour choisir la langue souhaitée.
② Appuyez sur pour confi rmer la sélection.
Réglage de l'horloge
① Sélectionnez à l'aide de ▼ ou ▲a manière d'affi cher l'heure, tel que le format 24 h (par ex.15:00).
② Appuyez sur ← pour confi rmer la sélection.
③ Utilisez ▼ et pour sélectionner l'année, le mois, le jour, l'heure et les minutes. (Sélectionnez et déplacez avec ▶ et appuyez sur pour confirmer.)
④ Une fois l'heure réglée, l'heure et la date apparaîtront à l'écran même si la télécommande est mise en ARRÊT.
À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.
① Appuyez sur □ pour affi cher le menu rapide.
Dérogation forcé pour 1 charge ECS
Mode Silence
Forcer le dégivrage
Réinitialisation des codes erreurs
Activation du "Mode secours"
Prog. hebdo
Verrouillage télécommande
② Utilisez ▲ pour sélectionner le menu.
③ Appuyez sur pour activer/désactiver le menu sélectionné.
Menus
À l'intention de l'utilisateur
Sélectionnez des menus et défi nissez des réglages en fonction du système disponible à la maison. Tous les réglages initiaux doivent être effectués par un revendeur agréé ou un spécialiste. Il est recommandé que toutes les modifi cations des réglages initiaux soient également effectués par un revendeur agréé ou un spécialiste.
- Après l'installation initiale, vous pouvez manuellement ajuster les réglages.
- Le réglage initial reste actif jusqu'à sa modification par l'utilisateur.
- La télécommande peut être utilisée pour confi gurer plusieurs types d'installations.
- Assurez-vous que le voyant de fonctionnement est éteint avant le réglage.
- Le système peut fonctionner anormalement si il est mal réglé. Veuillez consulter un revendeur agréé.
Pour affi cher le
- Débranchez l'alimentation avant le nettoyage.
- N'utilisez pas de benzène, de solvant ou de poudre à récurer.
- Utilisez uniquement du savon ( pH7) ou un détergent ménager neutre.
- N'utilisez pas de l'eau dont la température est supérieure à 40 °C.
Unité Intérieure
• N'éclaboussez pas l'eau directement. Frottez délicatement l'appareil avec un chiffon doux et sec.


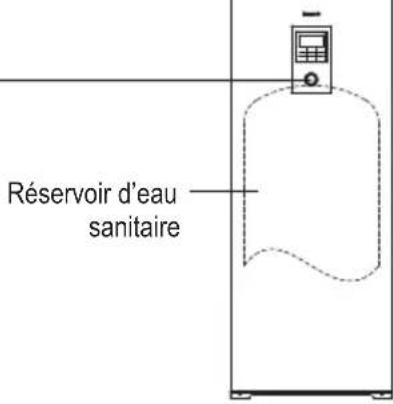

Réservoir d'eau sanitaire
Jauge de pression d'eau
N'appuyez pas ou ne frappez pas le couvercle en verre à l'aide d'objets durs et tranchants. Sinon, vous risquez d'endommager l'unité.
- Assurez-vous que la pression d'eau est comprise entre 0,05 et 0,3 MPa (0,1 MPa = 1 bar).
- Si la pression d'eau se situe hors de la plage ci-dessus, consultez un revendeur agréé.
Filtre à eau
- Nettoyez le fi ltre à eau au moins une fois par an. Ne pas le faire peut provoquer le colmatage du fi ltre, ce qui peut entraîner la panne du système. Consultez un revendeur agréé.
- Veuillez également retirer la boue de chauffage sur l'aimant.
- N'obstruez pas les évents d'admission et de sortie d'air. Le non-respect de cette consigne peut entraîner une réduction de performance ou une panne du système. Retirez toute obstruction pour assurer la ventilation.
- Lorsqu'il neige, nettoyez et retirez la neige autour de l'unité extérieure pour éviter que les évents d'admission et de sortie d'air ne soient recouverts de neige.
Préparation En Cas D'Inutilisation Prolongée
• L'eau à l'intérieur du réservoir d'eau sanitaire doit être vidée.
• Débranchez l'alimentation.
Pièces non susceptibles d'être réparées par vos soins
Débranchez l'alimentation
puis veuillez consulter un revendeur agréé dans les conditions suivantes :
- Bruits anormaux pendant la mise en service.
- Pénétration d'eau ou de corps étrangers à l'intérieur de la télécommande.
- Fuite d'eau de l'unité intérieure.
- Désactivation fréquente du disjoncteur.
- Le cordon d'alimentation est excessivement chaud.
MAINTENANCE
Utilisateur
- Afin d'assurer une performance optimale des appareils, l'utilisateur peut inspecter les évents d'entrée et de sortie d'air de l'unité extérieure et y dégager toute éventuelle obstruction.
- Les utilisateurs ne doivent pas essayer d'entretenir ou de remplacer les pièces de l'unité.
- Contactez un revendeur agréé pour programmer une inspection.
Revendeur
- Afin de garantir la sécurité et une performance optimale des unités, des inspections saisonnières sur les appareils, le contrôle fonctionnel du RCCB/ELCB, le câblage sur site et la tuyauterie doivent être effectuées à intervalles réguliers par un revendeur agréé.
- Propre au réservoir d'eau sanitaire, il est important d'entretenir l'ensemble filtre à eau de façon périodique.
Les phénomènes suivants ne correspondent pas à un dysfonctionnement.
| Symptôme Cause | |
| Lors du fonctionnement, vous entendez un bruit d'eau qui coule. | Fluide frigorigène à l'intérieur de l'appareil. |
| Le fonctionnement ralentit quelques minutes après avoir remis en marche l'appareil. | Le ralentissement est une protection du compresseur. |
| L'unité extérieure dégage de la vapeur ou de l'eau. | Condensation ou évaporation survenue dans les tuyaux. |
| La vapeur ressort de l'unité extérieure en mode de chauffage. | Cela est causé par l'opération de dégivrage de l'échangeur thermique. |
| L'unité extérieure ne fonctionne pas. | Cela est causé par le contrôle de protection du système lorsque la température extérieure est hors de la plage de fonctionnement. |
| Le système s'arrête de fonctionner. | Cela est causé par le contrôle de protection du système. Lorsque la température d'entrée d'eau est inférieure à 10 °C, le compresseur s'arrête et le réchauffeur de réserve se met sous tension. |
| Le système est difficile à réchauffer. | Lorsque le panneau et le sol sont réchauffés en même temps, la température d'eau chaude peut diminuer, ce qui peut réduire la capacité de chauffage du système.Lorsque la température de l'air extérieur est faible, le système peut avoir besoin d'un temps de chauffage plus long.L'évacuation ou l'admission de l'unité extérieure est bloquée par certains obstacles, comme un bloc de neige.Lorsque la température prédéfinie de la sortie d'eau est faible, le système peut avoir besoin d'un temps de chauffage plus long. |
| Le système ne se réchauffe pas de façon instantanée. | Le système prendra un certain temps pour réchauffer l'eau s'il commence à fonctionner avec une température d'eau froide. |
| L'appoint électrique s'éteint automatiquement lorsqu'il est désactivé. | Cela est causé par le contrôle de protection de l'échangeur thermique de l'unité intérieure. |
| Le système se met automatiquement à fonctionner lorsque l'Horloge n'est pas réglé. | Le programme de stérilisation a été réglé. |
| De grands bruits de réfrigérant continuent de se faire entendre pendant plusieurs minutes. | Ceux-ci sont causés par le contrôle de protection pendant l'opération de dégivrage à une température ambiante extérieure inférieure à -10 °C. |
| Le mode FROID est indisponible. | Le système est verrouillé pour fonctionner en mode CHAUD uniquement. |
Vérifiez les éléments suivants avant de faire appel au service de maintenance.
| Symptôme Vérifi cation | |
| Le fonctionnement en mode HEAT n'est pas effi cace. | Réglez la température correctement.Fermez la vanne du panneau chauffant/refroidissant.Dégagez toute obstruction des évents d'admission et de sortie d'air de l'unité extérieure. |
| L'appareil fait du bruit lorsqu'il fonctionne. | L'unité extérieure ou intérieure a été installée en pente.Fermez bien le couvercle. |
| Le système ne fonctionne pas. • Le coupe-circuit est déclenché/activé. | |
| Le voyant de fonctionnement n'est pas allumé ou rien ne s'affi che sur la télécommande. | L'alimentation fonctionne correctement ou il s'est produit une panne électrique. |


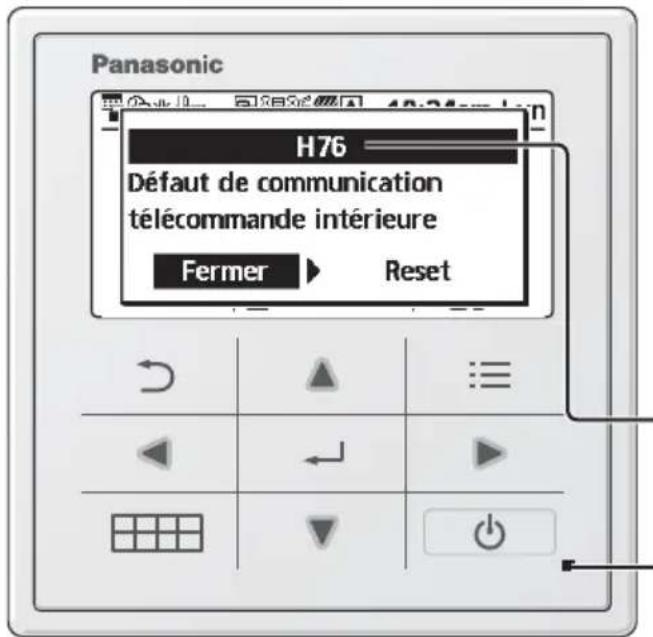

Panasonic H76 Défaut de communication télécommande intérieure Fermer ▶ ResetCi-dessous une liste de codes d'erreurs qui peuvent apparaître à l'écran en cas de dysfonctionnement avec le réglage ou le fonctionnement du système.
Lorsque l'écran affi che un code d'erreur tel qu'indiqué ci-dessous, contactez le numéro enregistré sur la télécommande ou l'installateur agréé le plus proche.
Tous les boutons sont désactivés, excepté ◀ et
Numéro d'erreur
Clignotement
| N° d'erreur | Description des erreurs |
| H12 | Capacité incompatible |
| H15 | Défaut sonde compresseur |
| H20 | Défaut circulateur |
| H23 | Défaut sonde réfrigérant |
| H27 | Défaut vanne de service |
| H28 | Défaut sonde solaire |
| H31 | Défaut sonde piscine |
| H36 | Défaut sonde ballon tampon |
| H38 | Défaut compatibilité marque |
| H41 | Erreur de l'unité intérieure ou de l'unité de secours |
| H42 | Protection basse pression |
| H43 | Défaut sonde zone 1 |
| H44 | Défaut sonde zone 2 |
| H51 | Erreur de la sonde du tuyau de gaz |
| H53 | Erreur de la sonde du tuyau de liquide |
| H62 | Défaut débit eau |
| H63 | Défaut sonde basse pression |
| H64 | Défaut sonde haute pression |
| H65 | Erreur circul. eau dégivrage |
| H67 | Défaut thermistance ext. 1 |
| H68 | Défaut thermistance ext. 2 |
| H70 | Défaut OLP résistance chauffage |
| H72 | Défaut sonde ballon ECS |
| H74 | Défaut de communication carte |
| H75 | Protection temp. eau basse |
| H76 | Défaut de communication RC-Unité intérieure |
| H90 | Défaut communication intérieur/extérieur |
| H91 | Défaut OLP résistance ballon ECS |
| H95 | Défaut de câblage alimentation |
| H98 | Protection haute pression |
| N° d'erreur | Description des erreurs |
| H99 | Prévention gel intérieur |
| F12 | Pressostat activé |
| F14 | Défaut rotation compresseur |
| F15 | Défaut moteur ventilateur bloqué |
| F16 | Protection courant |
| F20 | Protection surcharge compresseur |
| F22 | Protection surcharge transistor module |
| F23 | PIC DC |
| F24 | Défaut cycle réfrigérent |
| F25 | Défaut cycle chauffage/refroidissement |
| F27 | Défaut pressostat |
| F29 | Surchauffe faible débit |
| F30 | Défaut sonde de départ d'eau :2 |
| F32 | Défaut thermostat interne |
| F33 | Erreur de gel de l'unité de secours |
| F36 | Défaut sonde extérieure |
| F37 | Défaut sonde de retour d'eau |
| F40 | Défaut sonde décharge ext. |
| F41 | Défaut de correction du facteur de puissance |
| F42 | Défaut sonde extérieure de l'échangeur thermique |
| F43 | Défaut sonde dégivr. ext. |
| F45 | Défaut sonde de départ d'eau |
| F46 | Déconnexion du transformateur de courant |
| F48 | Défaut sonde de sortie de l'évaporateur |
| F49 | Défaut sonde sortie bypass |
| F95 | Défaut haute pression en cooling |
* Certains codes erreur peuvent ne pas être applicables à votre modèle. Consultez un revendeur agréé pour plus d'explications.
Informations sur la connexion à l'Adaptateur Réseau (Accessoire en option)
AVERTISSEMENT
Avant de l'utiliser, vérifiez la sécurité autour du système air-eau. Prévenez les personnes et sujets vivants se trouvant aux alentours avant utilisation.
Un mauvais fonctionnement dû au non-respect des instructions peut provoquer des blessures et des dégâts.
Confirmez les points ci-dessous avant utilisation (depuis l'intérieur des locaux)
- Condition de réglage du minuteur. Une opération de marche/arrêt imprévisible peut provoquer des blessures graves ou des dommages sur les personnes et les sujets vivants.
Confirmez les points ci-dessous avant et pendant le fonctionnement (depuis l'extérieur des locaux)
- Si vous savez que quelqu'un se trouve dans les locaux, prévenez la personne du nouveau réglage avant exécution.
Il s'agit d'éviter que la personne ne subisse un choc ou un malaise grave à cause du changement de réglage.
- N'utilisez pas cet appareil si des enfants, personnes à mobilité réduite ou personnes âgées incapables de faire fonctionner l'appareil seuls se trouvent à l'intérieur des locaux.
- Vérifi ez le réglage et l'état de fonctionnement fréquemment.
- Arrêtez le fonctionnement si un code d'erreur s'affiche et consultez un revendeur agréé ou un spécialiste.
Confirmez les points suivants avant utilisation
- Le système peut ne pas être utilisable en cas de mauvaises conditions de communication. Veuillez vérifier l'“État de fonctionnement” sur l'écran de l'application après l'opération. L'état suivant peut exister en cas d'utilisation à distance.
- Fonctionnement impossible, temps d'utilisation non affi ché.
- Le fonctionnement air-eau n'est pas affiché si l'opération est réglée en-dehors des locaux.
- Il est conseillé de verrouiller l'écran du smartphone pour éviter une mauvaise opération.
- N'utilisez pas d'autre télécommande, appareil de communication ou opération non spécifié par un revendeur agréé ou un spécialiste.
- Utilisez conformément aux accords de "Termes de service" et "Gestion des informations personnelles" de l'application Panasonic Smart.
- En cas de non-utilisation prolongée de l'application Panasonic Smart, déconnectez l'adaptateur réseau de l'appareil.
Avis aux utilisateurs concernant la collecte et l'élimination des appareils électriques et électroniques usagés
Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les appareils électriques et électroniques usagés, doivent être séparés des ordures ménagères.
Afin de permettre le traitement, la valorisation et le recyclage adéquats des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.
En éliminant ces produits usagés conformément à la réglementation en vigueur, vous contribuerez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs de la manipulation inappropriée des déchets.
Pour de plus amples renseignements sur la collecte et le recyclage des appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.
Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.
Union européenne et certains autres pays européens
Si vous souhaitez vous défaire de pieces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.
[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne]
Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.
 AVERTISSEMENT | Ce symbole indique que cet équipement utilise un réfrigérant infl ammable. Il existe un risque d'incendie en cas de fuite du réfrigérant et d'exposition à une source d'infl ammation externe. |  | Ce symbole indique que le manuel d'instruction doit être lu attentivement. |
 | Ce symbole indique qu'un personnel d'entretien doit manipuler cet équipement en se référant au manuel d'installation. |  | Ce symbole indique que certaines informations sont incluses dans le manuel d'utilisation et/ou manuel d'installation. |
