ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EKOMBG28ABV1 DAIKIN

Αναφέρεται ως Daikin EKOMBG22ABV1, EKOMBG28ABV1 και επιτοίχιος λέβητας αερίου EKOMBG33ABV1.

Μονάδα με σωληνώσεις για κεντρική θέρμανση Εγκατάσταση CH Σύστημα με σωλήνες για ζεστό νερό οικιακής χρήσης Εγκατάσταση DHW

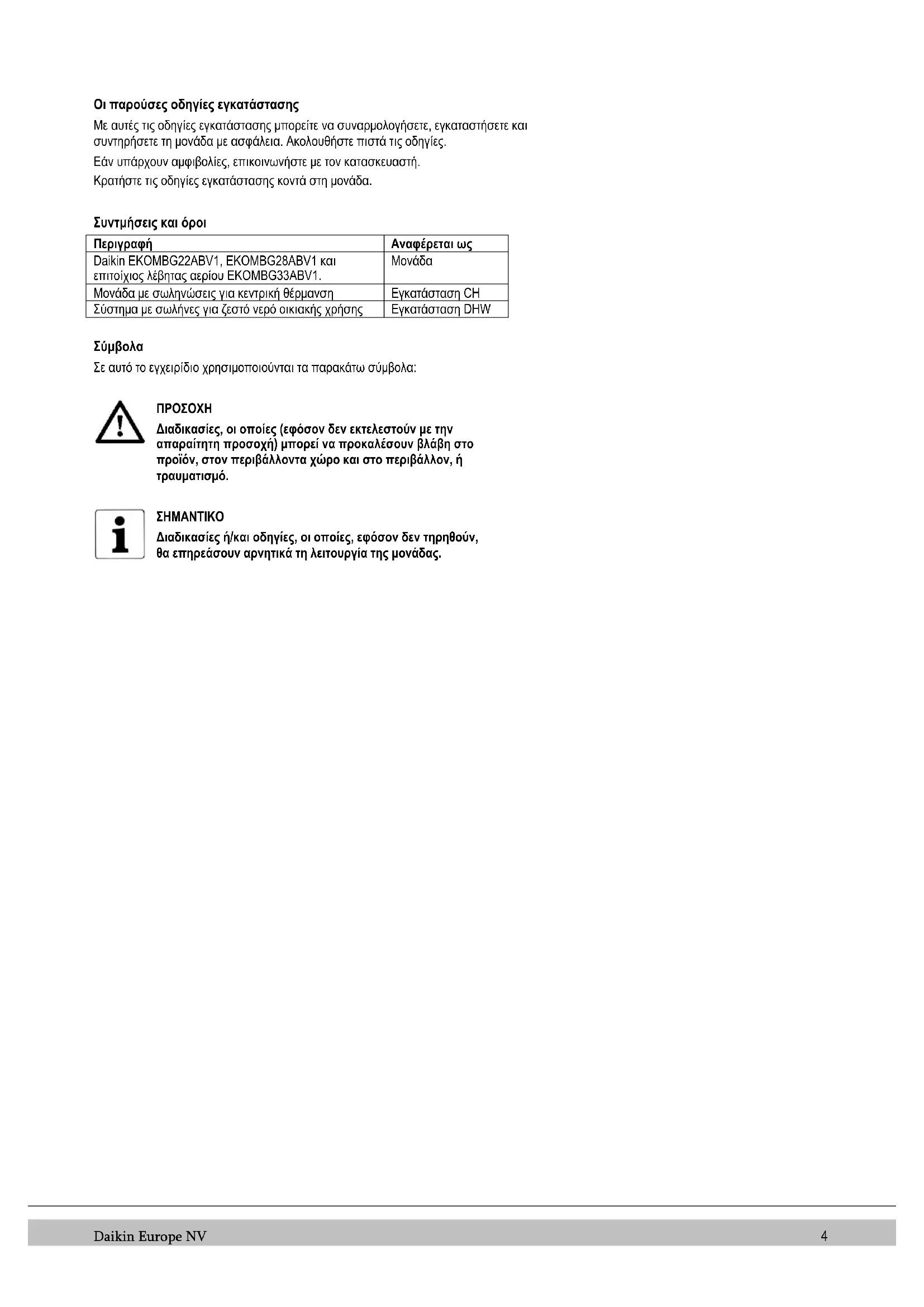

Σε αυτό το εγχειρίδιο χρησιμοποιούνται τα παρακάτω σύμβολα:

Διαδικασίες, οι οποίες (εφόσον δεν εκτελεστούν με την απαραίτητη προσοχή) μπορεί να προκαλέσουν βλάβη στο προϊόν, στον περιβάλλοντα χώρο και στο περιβάλλον, ή τραυματισμό.

ΣΗΜΑΝΤΙΚO Διαδικασίες ή/και οδηγίες, οι οποίες, εφόσον δεν τηρηθούν, θα επηρεάσουν αρνητικά τη λειτουργία της μονάδας.Daikin Europe NV 5 Σέρβις και τεχνική υποστήριξη για τον τεχνικό εγκατάστασης Για πληροφορίες σχετικά με συγκεκριμένες ρυθμίσεις, την εγκατάσταση, τη συντήρηση και τις εργασίες επισκευής ως τεχνικός εγκατάστασης, επικοινωνήστε με:τον τοπικό αντιπρόσωπο της Daikin. Αναγνώριση προϊόντος Μπορείτε να βρείτε τις λεπτομέρειες της μονάδας στην πλακέτα τύπου στο κάτω μέρος της μονάδας. Η ετικέτα του λέβητα, εκτός από τα στοιχεία του κατασκευαστή και τα χαρακτηριστικά του λέβητα (τύπος και μοντέλο), περιλαμβάνει και τις παρακάτω πληροφορίες ******-yymm****** Κωδικός προϊόντος και σειριακός αριθμός. ΥΥ=έτος παραγωγής mm=μήνας παραγωγής PIN Αριθμός αναγνώρισης προϊόντος Δεδομένα για την παραγωγή του νερού χρήσης Δεδομένα για την παραγωγή της θέρμανσης Πληροφορίες για την ηλεκτρική παροχή. Τάση, συχνότητα, κατανάλωση, κατηγορία IP PMS Επιτρεπτή πίεση στο κύκλωμα θέρμανσης PWS Επιτρεπτή πίεση στο κύκλωμα νερού χρήσης Qn HS Τιμές ονομαστικής απόδοσης σε kW Qn Hi Τιμές καθαρής απόδοσης σε kW

Χώρες προορισμού (ΕΝ 437) I2E(s), I2H, IIELL3P, II2H3P, II2Esi3P Αποδεκτές κατηγορίες αερίου (ΕΝ 437) G20-20 mbar G25-25 mbar Κατηγορία αερίου και πίεση αερίου όπως ρυθμίστηκαν από το εργοστάσιο (ΕΝ 437) B23, …. C93(x) Αποδεκτοί τύποι εγκατάστασης απαγωγής καπναερίων (ΕΝ 15502) Tmax Μέγιστη θερμοκρασία προσαγωγής σε °C IPX4D Κατηγορία ηλεκτρικής προστασίας 1 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΣΗΜΑΝΤΙΚO Αυτό το προϊόν προορίζεται μόνο για οικιακή χρήση. Ο κατασκευαστής Daikin δεν αποδέχεται καμία ευθύνη για βλάβες ή τραυματισμούς που οφείλονται σε μη (πιστή) τήρηση των οδηγιών ασφάλειας ή αμέλεια κατά τη διάρκεια της εγκατάστασης του επιτοίχιου λέβητα αερίου Daikin EKOMBG*ABV1 και όποιων σχετικών εξαρτημάτων. Αυτή η συσκευή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες σωματικές, αισθητηριακές ή πνευματικές ικανότητες ή από άτομα χωρίς εμπειρία και γνώσεις, εκτός εάν τη χειρίζονται κατόπιν οδηγιών σχετικά με τη χρήση της συσκευής ή υπό την επίβλεψη κάποιου ατόμου υπεύθυνου για την ασφάλειά τους. Οι οδηγίες αναφέρονται μεμονωμένα για τις διάφορες αρχές. Ολόκληρη η εγκατάσταση πρέπει να ανταποκρίνεται στις ισχύουσες τοπικές τεχνικές οδηγίες και οδηγίες (ασφάλειας) για εγκατάσταση αερίου, την ηλεκτρική εγκατάσταση, την εγκατάσταση εκκένωσης καπνού, την εγκατάσταση πόσιμου νερού και την εγκατάσταση κεντρικής θέρμανσης. Ανάλογα με το έτος κατασκευής, οι καυστήρες υψηλής απόδοσης της Daikin ενδέχεται να έχουν ενα εξάρτημα με κεραμικές ίνες. Αυτό μπορεί να ισχύει για τη φλάντζα του γυαλιού ελέγχου και τη συσκευασία μόνωσης της μπροστινής πλάκας. Χρησιμοποιήστε πάντα μέσο ατομικής προστασίας όταν εργάζεστε με κεραμικές ίνες.Daikin Europe NV 6 2 ΠΕΡΙΓΡΑΦΗ ΜΟΝΑΔΑΣ

Ο επιτοίχιος λέβητας αερίου Daikin EKOMBG*ABV1 είναι μια κλειστή μονάδα. Η μονάδα προορίζεται για την παροχή θέρμανσης νερού σε μια εγκατάσταση CH και εγκατάσταση ζεστού νερού χρήσης (ΖΝΧ). Η τροφοδοσία αέρα και η έξοδος καυσαερίου του EKOMBG*ABV1 μπορούν να συνδεθούν στη μονάδα με δύο ξεχωριστούς σωλήνες ή με μία ομόκεντρη σύνδεση. Η μονάδα έχει υποβληθεί σε έλεγχο σε συνδυασμό με συνδυαστική διέλευση τροφοδοσίας, ωστόσο μπορεί επίσης, να συνδεθεί σε συνδυαστικές διελεύσεις τροφοδοσίας, οι οποίες ανταποκρίνονται στα πρότυπα ελέγχου γενικής ισχύος για συνδυαστικές διελεύσεις τροφοδοσίας. Η μονάδα μπορεί να συνδεθεί σε βραχίονα συναρμολόγησης, εφόσον χρειαστεί, ένα πλαίσιο με άνω σύνδεση και διάφορα σετ εγκατάστασης. Αυτά παρέχονται μεμονωμένα. Οι επιτοίχιοι λέβητες αερίου Daikin EKOMBG*ABV1 φέρουν σήμανση ποιότητας CE, κλάση ηλεκτρικής προστασίας IPX4D. Υπάρχει δυνατότητα χρήσης της μονάδας αποκλειστικά για ζεστό νερό ή αποκλειστικά για θέρμανση. Το σύστημα που δεν χρησιμοποιείται δεν χρειάζεται να συνδεθεί (ανατρέξτε σε παρ. 7.2). Η μονάδα παραδίδεται για φυσικό αέριο (G25) ως πρότυπο. Κατόπιν παραγγελίας, η μονάδα μπορεί επίσης να παραδοθεί για προπάνιο (G31).

Ο επιτοίχιος λέβητας αερίου Daikin EKOMBG*ABV1 είναι ένας ρυθμιστικός λέβητας υψηλής απόδοσης. Αυτό σημαίνει ότι η ισχύς ρυθμίζεται ούτως ώστε να προσαρμόζεται στο απαιτούμενο αίτημα θερμότητας. Μέσα στον αλουμινένιο εναλλάκτη θερμότητας έχουν ενσωματωθεί δύο διαφορετικά χάλκινα κυκλώματα. Τα μεμονωμένα κυκλώματα για CH και ζεστό νερό επιτρέπουν την ανεξάρτητη λειτουργία της θέρμανσης και της τροφοδοσίας ζεστού νερού. Προτεραιότητα έχει η τροφοδοσία ζεστού νερού και όχι η θέρμανση. Δεν είναι δυνατή η ταυτόχρονη λειτουργία. Η μονάδα διαθέτει έναν ηλεκτρονικό ελεγκτή λέβητα, ο οποίος λειτουργεί τον ανεμιστήρα και τη ρυθμιστική αντλία στην εκάστοτε απαίτηση για θερμότητα της θέρμανσης ή τροφοδοσίας ζεστού νερού, ανοίγοντας τη βαλβίδα του αερίου, ενεργοποιώντας τον ελεγκτή του λέβητα και παρακολουθώντας σταθερά και ρυθμίζοντας τη φλόγα, ανάλογα με την απαιτούμενη ισχύ. Η αντλία λειτουργεί μόνο κατά τη διάρκεια ενός αιτήματος θέρμανσης από τη θέρμανση, ανάλογα από την απαραίτητη ισχύ.

2.3 Καταστάσεις λειτουργίας

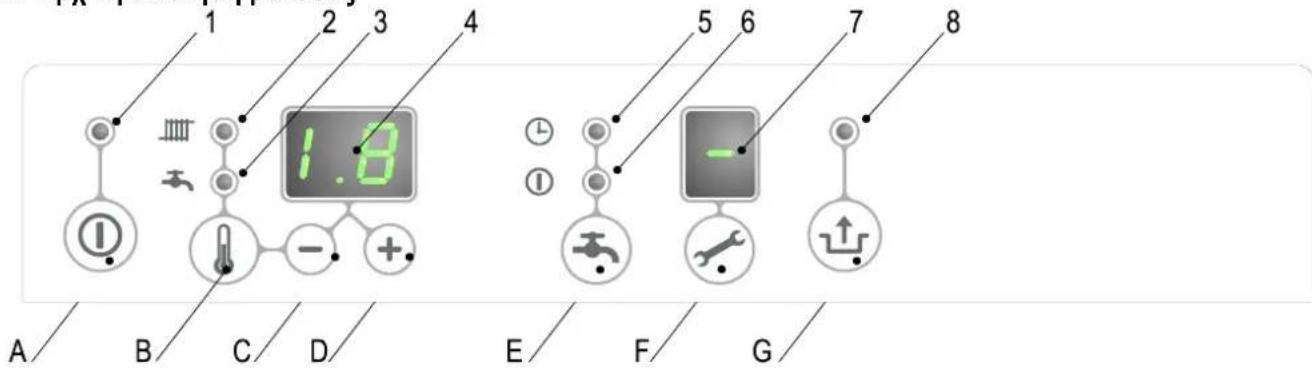

Η κατάσταση λειτουργίας της μονάδας υποδεικνύεται με τη βοήθεια ενός κωδικού στην οθόνη σέρβις του πίνακα λειτουργίας.

Η μονάδα δεν βρίσκεται σε λειτουργία, ωστόσο είναι συνδεδεμένη στην ηλεκτρική τροφοδοσία. Δεν υπάρχει απόκριση στα αιτήματα για ζεστό νερό χρήσης (ΖΝΧ) νερού CH. Είναι ενεργή η αντιπαγωτική προστασία της μονάδας. Αυτό σημαίνει ότι η αντλία θα αρχίσει να λειτουργεί και ο εναλλάκτης θα θερμανθεί εάν η θερμοκρασία του νερού μέσα στο σύστημα πέσει κατά πολύ. Σε περίπτωση παρέμβασης της αντιπαγωτικής προστασίας, θα εμφανιστεί ο κωδικός 7 (θέρμανση εναλλάκτη). Η πίεση μέσα στην εγκατάσταση CH μπορεί επίσης, να αναγνωσθεί από την οθόνη θερμοκρασίας σε κατάσταση λειτουργίας (σε bar).

Ανάβει το LED στο κουμπί και πιθανώς ένα από τα LED της λειτουργίας άνεσης. Η μονάδα είναι υπεύθυνη για ένα αίτημα για CH ή νερό βρύσης. 0 Μετά-λειτουργία CH Μετά το τέλος της λειτουργίας CH, η αντλία θα συνεχίσει να λειτουργεί. Ο χρόνος μεταγενέστερης άντλησης έχει ρυθμιστεί στην παρ. 7.2 στις εργοστασιακές ρυθμίσεις. Αυτή η ρύθμιση μπορεί να αλλάξει. Εκτός αυτού, η αντλία θα λειτουργεί αυτόματα 1 φορά ανά 24 ώρες, για 10 δευτερόλεπτα, ούτως ώστε να αποφευχθεί το μπλοκάρισμά της. Η συγκεκριμένη αυτόματη ενεργοποίηση της αντλίας πραγματοποιείται κατά τη στιγμή του τελευταίου αιτήματος θέρμανσης. Για να αλλάξει αυτό, ο θερμοστάτης χώρου πρέπει να ρυθμιστεί σε υψηλότερη ρύθμιση για μια στιγμή, κατά τη συγκεκριμένη χρονική στιγμή της ημέρας.Daikin Europe NV 7 1 Επίτευξη αιτούμενης θερμοκρασίας Ο ελεγκτής του λέβητα ενδέχεται να μπλοκάρει προσωρινά το αίτημα θέρμανσης. Εν συνεχεία ο ελεγκτής του λέβητα θα σταματήσει. Το μπλοκάρισμα λαμβάνει χώρα διότι έχει επιτευχθεί η αιτούμενη θερμοκρασία. Όταν η θερμοκρασία μειωθεί επαρκώς, το μπλοκάρισμα θα σταματήσει να υφίσταται. 2 Αυτοέλεγχος Μία φορά κάθε 24 ώρες, ο ελεγκτής του λέβητα ελέγχει τους συνδεδεμένους αισθητήρες. Κατά τη διάρκεια του ελέγχου, ο ελεγκτής δεν θα συνεχίσει την εκτέλεση άλλων εργασιών. 3 Εξαερισμός Κατά την έναρξη της μονάδας, ο ανεμιστήρας θα λειτουργεί στις ορθές αρχικές σ.α.λ. Κατά την επίτευξη των αρχικών σ.α.λ. θα ενεργοποιηθεί ο ελεγκτής του λέβητα. Εμφανίζεται επίσης, ο κωδικός 3 σε περίπτωση μεταγενέστερης λειτουργίας του ανεμιστήρα μετά τη διακοπή λειτουργίας του ελεγκτή του λέβητα. 4 Ανάφλεξη Όταν ο ανεμιστήρας φτάσει στις αρχικές σ.α.λ., ο ελεγκτής του λέβητα θα πραγματοποιήσει ανάφλεξη με τη βοήθεια ηλεκτρικών σπινθήρων. Κατά τη διάρκεια της ανάφλεξης θα εμφανίζεται ο κωδικός 4 . Εάν δεν πραγματοποιηθεί ανάφλεξη του ελεγκτή του λέβητα, θα γίνει νέα προσπάθεια μετά από περίπου 15 δευτερόλεπτα. Εάν μετά από 4 απόπειρες ανάφλεξης ο ελεγκτής του λέβητα δεν έχει πραγματοποιήσει ανάφλεξη, ο ελεγκτής θα μεταβεί σε χρόνο εκτός λειτουργίας. 5 Λειτουργία CH Ένας θερμοστάτης ενεργοποίησης/απενεργοποίησης, ένας θερμοστάτης OpenTherm, ένας αισθητήρας θερμοκρασίας περιβάλλοντος ή συνδυασμός αυτών μπορεί να συνδεθούν στον ελεγκτή (δείτε παρ. 10.2) Όταν υπάρχει ένα αίτημα θέρμανσης από έναν θερμοστάτη, εφόσον ο ανεμιστήρας έχει ήδη αρχίσει να λειτουργεί (κωδικός 3 ), η ανάφλεξη θα λάβει χώρα (κωδικός 4 ) ακολουθούμενη από την κατάσταση λειτουργίας CH (κωδικός 5 ). Κατά τη διάρκεια της λειτουργίας CH, οι σ.α.λ. του ανεμιστήρα και συνεπώς η ισχύς της μονάδας μπορούν να ρυθμιστούν, έτσι ώστε η λειτουργία του νερού CH να μπορεί να ελεγχθεί στην απαιτούμενη θερμοκρασία τροφοδοσίας CH. Εάν έχει συνδεθεί θερμοστάτης ενεργοποίησης/απενεργοποίησης, τότε αυτό θα είναι η θερμοκρασία τροφοδοσίας CH που θα έχει ρυθμιστεί στην οθόνη. Σε περίπτωση ενός θερμοστάτη OpenTherm ή ασύρματου θερμοστάτη, η απαιτούμενη θερμοκρασία τροφοδοσίας CH θα καθορίζεται από το θερμοστάτη. Στην περίπτωση ενός εξωτερικού αισθητήρα, η απαιτούμενη θερμοκρασία τροφοδοσίας CH καθορίζεται από τη γραμμή καυσίμου που έχει προγραμματιστεί στον ελεγκτή λέβητα. Στις δύο τελευταίες περιπτώσεις, η θερμοκρασία που έχει ρυθμιστεί στην οθόνη θα είναι η μέγιστη. Κατά τη διάρκεια της λειτουργίας CH, η απαραίτητη θερμοκρασία τροφοδοσίας CH θα εμφανίζεται στον πίνακα ελέγχου. Η θερμοκρασία τροφοδοσίας CH μπορεί να ρυθμιστεί μεταξύ 30 και 90°C (δείτε παρ. 7.1). Προσοχή: για σύστημα χαμηλής θερμοκρασίας, ενδέχεται να χρειαστεί μικρότερη μέγιστη ρύθμιση από ό,τι η πρότυπη ρύθμιση των 80°C. Μπορείτε να πατήσετε το κουμπί σέρβις κατά τη διάρκεια της λειτουργίας CH για να διαβάσετε την πραγματική θερμοκρασία τροφοδοσίας CH. Εάν η λειτουργία άνεσης ενεργοποιηθεί (δείτε κωδικό 7 ), θα αναπαραχθεί αίτημα θερμότητας OpenTherm τουλάχιστον 40 βαθμών. 6 Λειτουργία ζεστού νερού οικιακής χρήσης Προτεραιότητα έχει η τροφοδοσία ζεστού νερού και όχι η θέρμανση. Εάν ο διακόπτης ροής εντοπίσει αίτημα για περισσότερα από 2 l/min ζεστού νερού οικιακής χρήσης, θα λάβει χώρα διακοπή όποιων αιτημάτων CH. Μετά την ενεργοποίηση του ανεμιστήρα (κωδικός 3 ) και εφόσον έχει λάβει χώρα μία ανάφλεξη (κωδικός 4 ), ο ελεγκτής θα μεταβεί σε λειτουργία νερού οικιακής χρήσης (κωδικός 6 ). Κατά τη διάρκεια λειτουργίας ζεστού νερού οικιακής χρήσης, οι σ.α.λ. του ανεμιστήρα και συνεπώς η ισχύς της μονάδας, ελέγχονται από τον ελεγκτή με βάση τη ρυθμισμένης θερμοκρασίας νερού βρύσης. Το σύστημα ελέγχου διασφαλίζει την ορθότητα της θερμοκρασίας νερού βρύσης. Η θερμοκρασία νερού μπορεί να ρυθμιστεί μεταξύ 40°C και 65°C (δείτε παρ. 7.1). Η ρυθμισμένη θερμοκρασία νερού βρύσης εμφανίζεται στον πίνακα ελέγχου. Η στάνταρτ ρύθμιση είναι 60°C. Μπορείτε να πατήσετε το κουμπί σέρβις κατά τη διάρκεια λειτουργίας νερού βρύσης για να διαβάσετε την πραγματική θερμοκρασία νερού βρύσης.Daikin Europe NV 8 7 Μονάδα θέρμανσης Για τη γρήγορη παροχή ζεστού νερού οικιακής χρήσης, έχει εγκατασταθεί στη μονάδα η κατονομαζόμενη λειτουργία άνεσης. Αυτή η λειτουργία διατηρεί τον εναλλάκτη θερμότητας στη σωστή θερμοκρασία (μπορεί να ρυθμιστεί, βλέπε παρ. 7.2). Η λειτουργία άνεσης διαθέτει τις παρακάτω ρυθμίσεις: Εντός: ( LED αναμμένο) Η λειτουργία άνεσης της μονάδας παραμένει διαρκώς ενεργοποιημένη. Η μονάδα παρέχει άμεσα ζεστό νερό. Eco: ( LED αναμμένο) Η λειτουργία άνεσης της μονάδας διαθέτει δυνατότητα αυτοεκμάθησης. Η μονάδα θα ρυθμιστεί στη χρήση του ζεστού νερού οικιακής χρήσης. Αυτό σημαίνει ότι ο εναλλάκτης θερμότητας δεν θα διατηρείται ζεστός κατά τη διάρκεια της νύχτας ή κατά τη διάρκεια μεγάλων απουσιών. Εκτός: (Και τα δύο LED απενεργοποίηση) Ο εναλλάκτης θερμότητας δεν διατηρείται ζεστός, πράγμα που σημαίνει ότι η τροφοδοσία ζεστού νερού οικιακής χρήσης διαρκεί λίγο περισσότερο. Εάν δεν υπάρχει ανάγκη για γρήγορη παράδοση ζεστού νερού οικιακής χρήσης, η λειτουργία άνεσης μπορεί να απενεργοποιηθεί. Στις ρυθμίσεις "ενεργοποίηση" και "eco" , η μονάδα ανταποκρίνεται στις απαιτήσεις των προτύπων Gaskeur [Έλεγχος αερίου] CW.

Ο ελεγκτής του λέβητα παρέχεται με διασύνδεση για Η/Υ. Ένας Η/Υ μπορεί να επικοινωνήσει με ένα λέβητα CH με τη βοήθεια ειδικού καλωδίου και του σχετικού λογισμικού. Αυτή η εγκατάσταση σας δίνει τη δυνατότητα να παρατηρείτε τη συμπεριφορά του ελεγκτή του λέβητα, της μονάδας και της εγκατάστασης θέρμανσης για μεγάλη χρονική περίοδο.

2.5 Προγράμματα ελέγχου

Υπάρχει μια επιλογή στον ελεγκτή του λέβητα για τη ρύθμιση της μονάδας σε κατάσταση ελέγχου. Η ενεργοποίηση ενός δοκιμαστικού προγράμματος θα ενεργοποιηθεί στη μονάδα με ρυθμισμένες στροφές ανά λεπτό, χωρίς την παρέμβαση των λειτουργιών ελέγχου. Οι λειτουργίες ασφάλειας παραμένουν ενεργές. Το δοκιμαστικό πρόγραμμα ολοκληρώνεται πατώντας ταυτόχρονα τα και . Προγράμματα ελέγχου Περιγραφή του προγράμματος Συνδυασμός πλήκτρων Ένδειξη οθόνης Καυστήρας ενεργοποιημένος με ελάχιστη χωρητικότητα WW (δείτε παράμετρο d παρ. 7.2)

"L" Καυστήρας σε ενεργοποίηση με ρυθμισμένη μέγιστη ισχύ CH (δείτε παράμετρο 3 παρ. 7.2) και (1x) "h" Καυστήρας ενεργοποιημένος με μέγιστη ισχύ WW (δείτε παράμετρο 3 παρ. 7.2) και (2x) "H" Απενεργοποίηση δοκιμαστικού προγράμματος

Κατάσταση τρέχουσας λειτουργίας

Κατά τη διάρκεια της λειτουργίας της δοκιμής τα ακόλουθα δεδομένα μπορούν να διαβαστούν :

• Πατώντας το κουμπί + στην οθόνη είναι συνεχής η πίεση του νερού θέρμανσης εμφανίζεται .

• Πατώντας το κουμπί - συνεχώς στην οθόνη η τρέχουσα ιονισμού εμφανίζεται

2.5.1 Αντιπαγωτική προστασία

Αυτή η μονάδα έχει εξοπλιστεί με αντιπαγωτική προστασία κατά του ψύχους. Εάν η θερμοκρασία του εναλλάκτη θερμότητας πέσει υπερβολικά, η αντλία θα αρχίσει να λειτουργεί έως ότου η θερμοκρασία του εναλλάκτη θερμότητας είναι αρκετά υψηλή. Σε περίπτωση παρέμβασης της αντιπαγωτικής προστασίας, θα εμφανιστεί ο κωδικός 7 (θέρμανση εναλλάκτη). Εάν η εγκατάσταση (ή μέρος αυτής) μπορεί να παγώσει, το πιο ψυχρό σημείο θα πρέπει να εξοπλιστεί με ένα (εξωτερικό) θερμοστάτη ψύχους στο σωλήνα επιστροφής. Αυτός πρέπει να συνδεθεί σύμφωνα με το σχεδιάγραμμα ηλεκτρικής συνδεσμολογίας (δείτε παρ. 10.2).

Όταν η μονάδα απενεργοποιηθεί (στην οθόνη σέρβις εμφανίζεται - ) η αντιπαγωτική προστασία της μονάδας θα παραμείνει ενεργή, ωστόσο ένα αίτημα θέρμανσης από ένα (εξωτερικό) θερμοστάτη ψύχους θα αγνοηθεί.Daikin Europe NV 9 3 ΒΑΣΙΚΑ ΤΜΗΜΑΤΑ

Παροχή αέρα (μόνο κατά τη χρήση συστήματος καυσίμου με διπλούς σωλήνες)

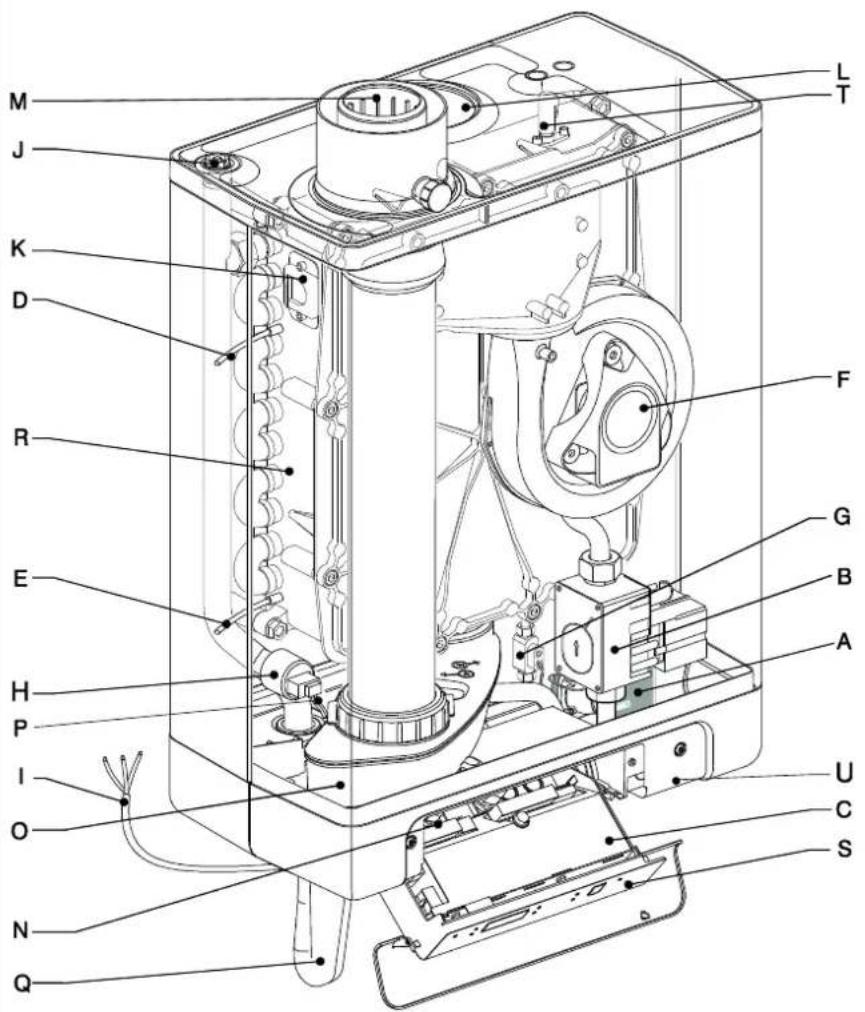

Ελεγκτής λέβητα (με πίνακα λειτουργίας)

Ομόκεντρος προσαρμογέας Αερίων καπναγωγού/Εισόδου αέρα

Κιβώτιο σύνδεσης/πλακέτα ακροδεκτών X4

Αισθητήρας S2 (επιστροφή)

Δοχείο αποστράγγισης συμπυκνωμάτων

Αισθητήρας ζεστού νερού οικιακής χρήσης S3

Αισθητήρας πίεσης κεντρικής θέρμανσης

Εναλλάκτης θερμότητας

Καλώδιο σύνδεσης 230 V ~ με γειωμένο βύσμα

Πίνακας ελέγχου και οθόνη

Χειροκίνητη εξαέρωση

Πένα ιονισμού / ανάφλεξης

Θυρίδα οπτικής ένδειξης

Θέση πινακίδας στοιχείωνDaikin Europe NV 10

Συσκευασία B EKFJS*AA (

Συσκευασία B μεσαία (

Συσκευασία B-μεγάλη (

Πλάκα καλύμματος EKOMBG*ABV1 EKCP1AA

Εξωτερικός αισθητήρας EKOSK1AA

Σετ 3οδης βάνας EK3WV1AA

Προσαρμογέας καπνοδόχου Ομόκεντρος Ø80x125 EKHY090717

Προσαρμογέας καπνοδόχου Παράλληλος 80 mm

Σετ προπανίου EKOMBG22ABV1 EKPS075877

Σετ προπανίου EKOMBG28ABV1

Σετ προπανίου EKOMBG33ABV1

(1) Αυτό το σετ περιέχει μια βαλβίδα αερίου που συμμορφώνεται με το EN 331 με τις ακόλουθες προδιαγραφές:

• Κατηγορία πίεσης (MOP)5

• Υψηλή θερμοκρασία κατηγορίας Γ

• Βεβαιωθείτε ότι η βαλβίδα πληροί τις απαιτήσεις για την εφαρμογή

• Μην χρησιμοποιείτε τη βαλβίδα αερίου σε περίπτωση ορατής ζημιάς

• Μην κάνετε καμία τροποποίηση στη βαλβίδα

• Οι οδηγίες που περιλαμβάνονται στη βαλβίδα πρέπει να ακολουθούνται

• Πρέπει να τηρείται η τοπική νομοθεσίαDaikin Europe NV 11 4 ΕΓΚΑΤΑΣΤΑΣΗ

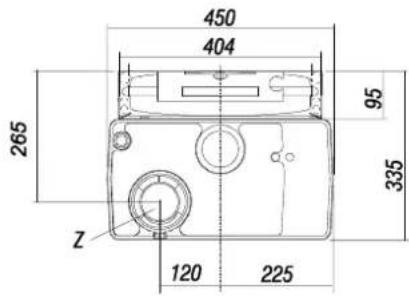

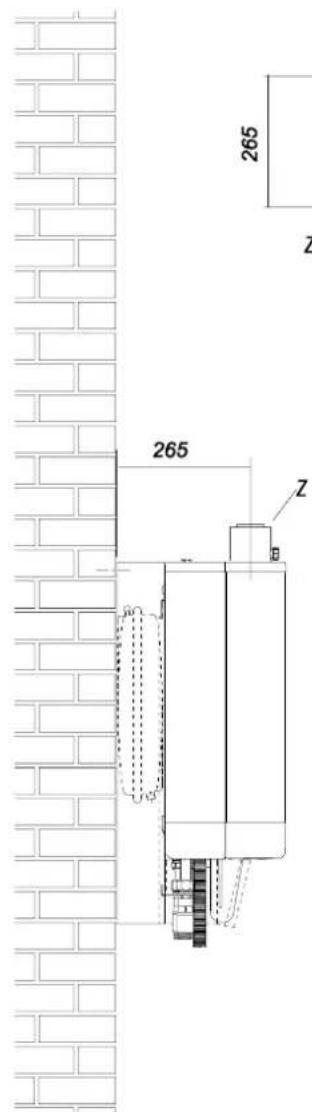

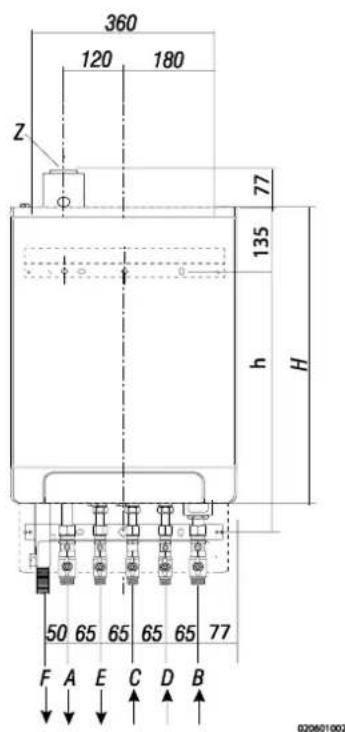

4.1 Μετρήσεις εγκατάστασης

Μονάδα με σωλήνες συνδεδεμένους προς τα κάτω:

Μονάδα + ταινία επιτοίχιας τοποθέτησης A = Τροφοδοσία CH G ¾” (εξωτ.) B = Επιστροφή CH G ¾” (εξωτ.) C =

G ½” (εσωτ.) D = Κρύο νερό βρύσης R ½” E = Ζεστό νερό βρύσης R ½” F =

συμπυκνώματος Ø dn25 (εύκαμπτη)

710 mm EKOMBG33ABV1 Z = Έξοδος αερίων καπναγωγού/Είσοδος

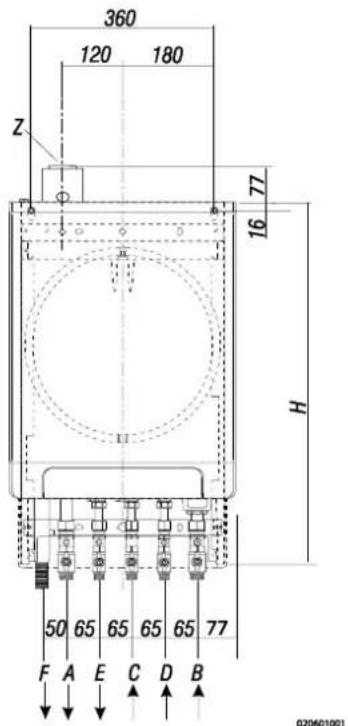

Μονάδα συνδεδεμένη σε συσκευασία B:

Μονάδα + συσκευασία B A = Τροφοδοσία CH G ¾” (εξωτ.) B = Επιστροφή CH G ¾” (εξωτ.) C =

G ½” (εσωτ.) D = Κρύο νερό βρύσης R ½” E = Ζεστό νερό βρύσης R ½” F = Έξοδος συμπυκνώματος Ø dn25 (εύκαμπτη)

890 mm EKOMBG33ABV1 Z = Έξοδος αερίων καπναγωγού/Είσοδος

4.2 Χώρος εγκατάστασης

Η μονάδα πρέπει να εγκατασταθεί πάνω σε τοίχο με επαρκή φέρουσα ικανότητα

Σε περίπτωση ελαφριών κατασκευών τοίχου υπάρχει κίνδυνος χαμηλών θορύβων. Σε απόσταση 1 μέτρου από τη μονάδα πρέπει να υπάρχει βύσμα τοίχου με γείωση. Προς αποφυγή παγώματος της εξόδου συμπυκνώματος, η μονάδα πρέπει να εγκατασταθεί σε χώρο που προστατεύεται από το ψύχος. Κατά προτίμηση βεβαιωθείτε ότι υπάρχει απόσταση τουλάχιστον 2 cm δίπλα από το λέβητα. Δεν χρειάζεται ελεύθερος χώρος λόγω κινδύνου καψαλίσματος.

ΣΗΜΑΝΤΙΚO Η μονάδα δεν πρέπει να έχει εγκατασταθεί σε χώρο, στον οποίο πραγματοποιούνται εργασίες με επιθετικά ή διαβρωτικά αέρια όπως λακ μαλλιών.

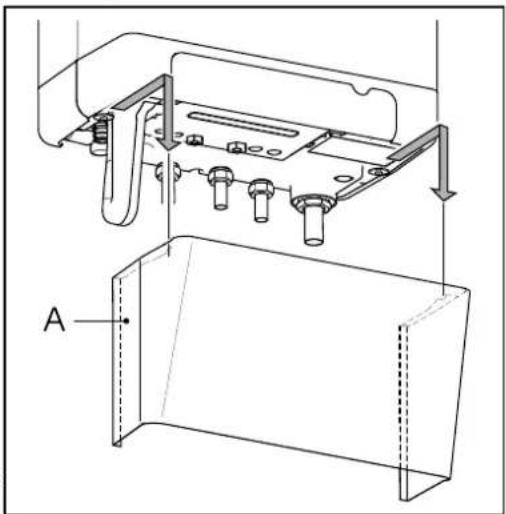

4.2.1 Εγκατάσταση σε ντουλάπι κουζίνας

Η μονάδα μπορεί να τοποθετηθεί μεταξύ δύο ντουλαπιών κουζίνας ή μέσα σε ντουλάπι κουζίνας. Βεβαιωθείτε ότι υπάρχει επαρκής αερισμός στην κορυφή και στο κάτω μέρος. Εάν η μονάδα τοποθετηθεί μέσα σε ντουλάπι θα χρειαστούν ανοίγματα αερισμού μεγέθους τουλάχιστον 50 cm

4.2.2 Αφαίρεση πλάκας καλύμματος και μπροστινού πλαισίου

Για διάφορες δραστηριότητες στη μονάδα, η πλάκα καλύμματος και το μπροστινό πλαίσιο πρέπει να αφαιρεθούν από τη μονάδα, εφόσον έχουν εγκατασταθεί. Ενεργήστε ως εξής: Εάν χρησιμοποιείτε την πλάκα καλύμματος (A), αφαιρέστε την από μπροστά. Ξεβιδώστε και τις δύο βίδες (1) πίσω από το παράθυρο οθόνης. Τραβήξτε το κάτω μέρος του μπροστινού πλαισίου (2) προς τα μπροστά.

Κίνδυνος: κίνδυνος εγκαύματος Σε περίπτωση υψηλών σημείων ρύθμισης εξερχόμενου νερού για θέρμανση χώρου (είτε υψηλό σταθερό σημείο ρύθμισης είτε υψηλό σημείο ρύθμισης αντιστάθμισης σε χαμηλές θερμοκρασίες περιβάλλοντος), ο εναλλάκτης θερμότητας του λέβητα μπορεί να είναι πολύ ζεστός, για παράδειγμα να φτάσει στους 70°C. Λάβετε υπόψιν ότι σε περίπτωση απαίτησης νερού βρύσης, το νερό πιθανόν αρχικά να έχει υψηλότερη θερμοκρασία από την αιτούμενη. Σε αυτήν την περίπτωση, συνιστάται να εγκαταστήσετε μια θερμοστατική βάνα για να αποφύγετε τα εγκαύματα. Αυτό μπορεί να γίνει σύμφωνα με την παρακάτω σχηματική απεικόνιση.

a = λέβητας, b = DHW από λέβητα, c = είσοδος κρύου νερού, d = ντουζιέρα, e = θερμοστατική βάνα (του εμπορίου)Daikin Europe NV 14

Ο λέβητας μπορεί να κρεμαστεί στον τοίχο χρησιμοποιώντας: την ταινία ανάρτησης σε τοίχο και ένα κιτ σύνδεσης EKVK4AA τη συσκευασία B η οποία περιλαμβάνει ένα δοχείο διαστολής και ένα κιτ σύνδεσης.

4.3.1 Συναρμολόγηση ταινίας ανάρτησης και βραχίονα

• Βεβαιωθείτε ότι η δομή του τοίχου είναι κατάλληλη για την ανάρτηση του

• Ανοίξτε τις οπές για την ταινία ανάρτησης και για το κιτ σύνδεσης στον τοίχο, χρησιμοποιώντας το πρότυπο που σας παραδόθηκε μαζί με τον

• Τοποθετήστε την ταινία ανάρτησης και το βραχίονα συναρμολόγησης σε οριζόντια θέση στον τοίχο, χρησιμοποιώντας τα σχετικά παρεχόμενα

• Τοποθετήστε το βρόγχο πλήρωσης στις συνδέσεις της θηλής επιστροφής και κρύου νερού ακολουθώντας τις οδηγίες εγκατάστασης του κιτ σύνδεσης

• Ο λέβητας μπορεί πλέον να τοποθετηθεί στην ταινία ανάρτησης, με την ταυτόχρονη ολίσθηση των σωλήνων του λέβητα μέσα στις βαλβίδες, στο βραχίονα συναρμολόγησης.

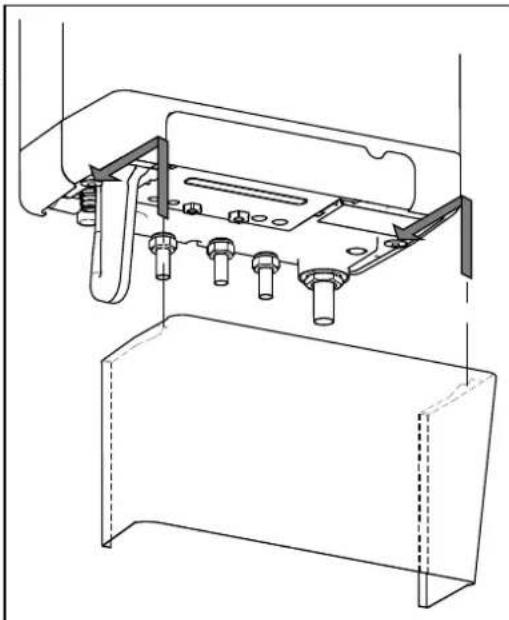

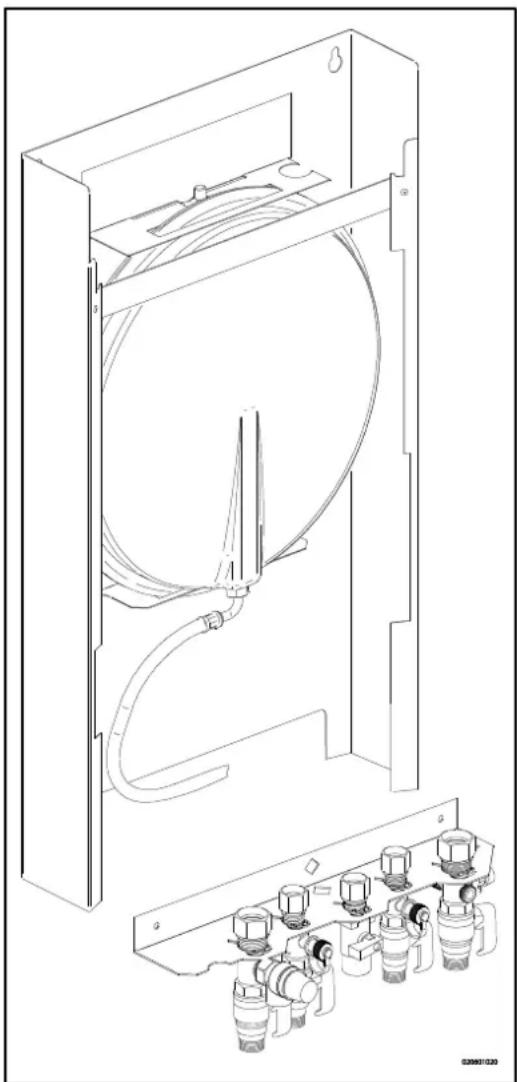

4.3.2 Σε σύνδεσης συναρμολόγησης κάτω μέρους

• Βεβαιωθείτε ότι η δομή του τοίχου είναι κατάλληλη για την ανάρτηση του λέβητα και της συσκευασίας Β.

• Ανοίξτε τις οπές για το κιτ της συσκευασίας Β στον τοίχο, χρησιμοποιώντας το πρότυπο που σας παραδόθηκε μαζί με τον λέβητα.

• Στηρίξτε τη συσκευασία Β στον τοίχο χρησιμοποιώντας τα σχετικά παρεχόμενα υλικά.

• Τοποθετήστε το βραχίονα συναρμολόγησης στο πλαίσιο όπως περιγράφεται στο εγχειρίδιο που παρέχεται στη συσκευασία Β.

• Συνδέστε τον εύκαμπτο σωλήνα στο δοχείο διαστολής και στη σύνδεση της βαλβίδας επιστροφής. Βεβαιωθείτε ότι έχετε τοποθετήσει τους δακτυλίους στεγανοποίησης!

• Τοποθετήστε το βρόγχο πλήρωσης στις συνδέσεις της θηλής επιστροφής και κρύου νερού ακολουθώντας τις οδηγίες εγκατάστασης του κιτ σύνδεσης

• Ο λέβητας μπορεί πλέον να τοποθετηθεί στη συσκευασία Β, με την ταυτόχρονη ολίσθηση των σωλήνων του λέβητα μέσα στις βαλβίδες, στο βραχίονα συναρμολόγησης.Daikin Europe NV 15

4.3.3 Συναρμολόγηση μονάδας

1. Αποσυσκευάστε τη μονάδα.

2. Ελέγξτε το περιεχόμενο της συσκευασίας, η οποία αποτελείται από:

• Ταινία ανάρτησης (B)

• Εύκαμπτος σωλήνας (D)

• Οδηγίες εγκατάστασης

3. Ελέγξτε τη μονάδα για βλάβες και αναφέρετε άμεσα τις βλάβες στον

4. Εγκαταστήστε την ταινία ανάρτησης.

5. Ελέγξτε αν οι δακτύλιοι συμπίεσης έχουν τοποθετηθεί σε ευθεία θέση μέσα

στους συνδέσμους του βραχίονα συναρμολόγησης.

6. Τοποθετήστε τη μονάδα: ολισθήστε τη από την κορυφή στο κάτω μέρος με τη

βοήθεια της ταινίας ανάρτησης (B). Βεβαιωθείτε ότι οι σωλήνες ολισθαίνουν ταυτόχρονα μέσα στις συνδέσεις συμπίεσης.

7. Σφίξτε τις συνδέσεις συμπίεσης πάνω στο βραχίονα συναρμολόγησης.

Οι μαστοί και οι σωλήνες δεν πρέπει να περιστρέφονται μαζί με αυτόν!

8. Ανοίξτε τη βαλβίδα ένδειξης και λύστε τις δύο βίδες στο αριστερό και δεξί μέρος

της οθόνης και αφαιρέστε το μπροστινό πλαίσιο.

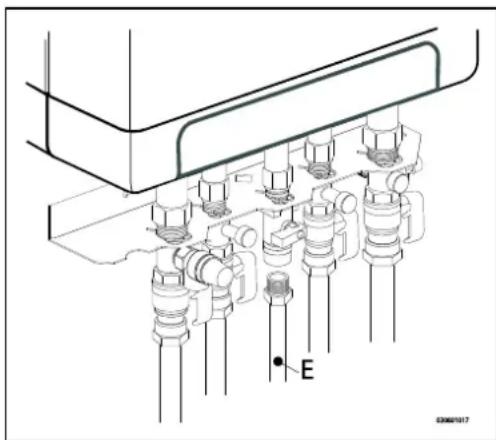

9. Συναρμολογήστε τον εύκαμπτο σωλήνα (D) στην έξοδο του σιφονιού.

10. Γεμίστε το σιφόνι με νερό και ολισθήστε το όσο πιο πολύ μπορείτε πάνω στο

συνδετήρα εξόδου συμπυκνώματος (E) κάτω από τη μονάδα.

11. Σφραγίστε τον εύκαμπτο σωλήνα (D) στο σιφόνι, εάν γίνεται μαζί με σωλήνα

υπερπλήρωσης του συνδυασμού εισόδου και της βαλβίδας υπερχείλισης στην αποστράγγιση μέσω ανοιχτής σύνδεσης (F).

12. Συναρμολογήστε την τροφοδοσία αέρα και την έξοδο αερίου καύσης

13. Συναρμολογήστε το κάλυμμα και συνδέστε τις δύο βίδες στο αριστερό και δεξί

μέρος της οθόνης και κλείστε το κάλυμμα της οθόνης.

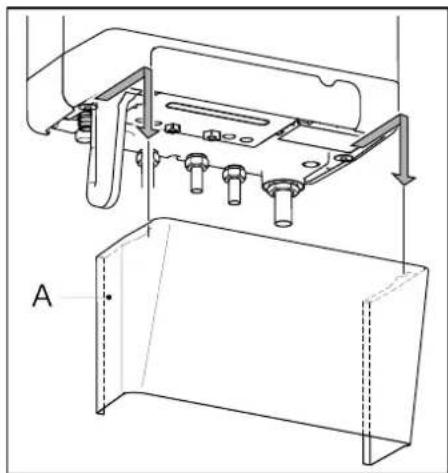

4.3.4 Εφαρμογή πλάκας καλύμματος (επιλογή)

Αναρτήστε το ανεστραμμένο άνω άκρο της πλάκας καλύμματος από τις ροδέλες κάτω από το κάτω μέρος της μονάδας και ολισθήστε την πλάκα του καλύμματος όσο πιο πολύ γίνεται προς τα πίσω.

Κίνδυνος: κίνδυνος εγκαύματος Σε περίπτωση υψηλών σημείων ρύθμισης εξερχόμενου νερού για θέρμανση χώρου (είτε υψηλό σταθερό σημείο ρύθμισης είτε υψηλό σημείο ρύθμισης αντιστάθμισης σε χαμηλές θερμοκρασίες περιβάλλοντος), ο εναλλάκτης θερμότητας του λέβητα μπορεί να είναι πολύ ζεστός, για παράδειγμα να φτάσει στους 70°C. Λάβετε υπόψιν ότι σε περίπτωση απαίτησης νερού βρύσης, το νερό πιθανόν αρχικά να έχει υψηλότερη θερμοκρασία από την αιτούμενη. Σε αυτήν την περίπτωση, συνιστάται να εγκαταστήσετε μια θερμοστατική βάνα για να αποφύγετε τα εγκαύματα. Αυτό μπορεί να γίνει σύμφωνα με την παρακάτω σχηματική απεικόνιση.

a = λέβητας, b = DHW από λέβητα, c = είσοδος κρύου νερού, d = ντουζιέρα, e = θερμοστατική βάνα (του εμπορίου)Daikin Europe NV 16 5 ΣΥΝΔΕΣΗ

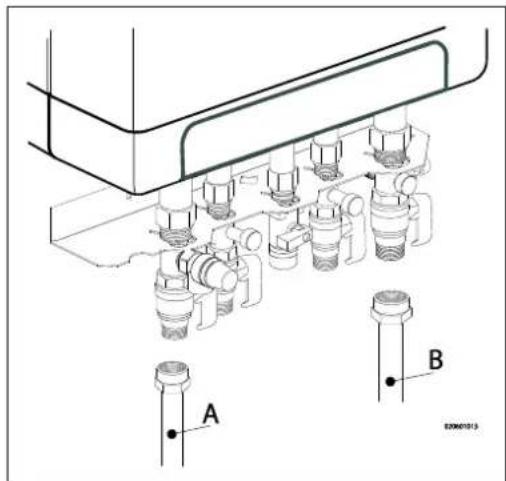

5.1 Σύνδεση εγκατάστασης CH

1. Ξεπλύνετε προσεκτικά την εγκατάσταση CH.

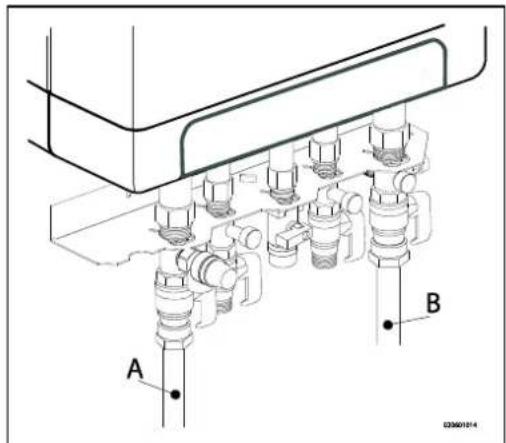

2. Τοποθετήστε το σωλήνα τροφοδοσίας (Α) και το σωλήνα επιστροφής (Β) στο σετ

3. Όλοι οι σωλήνες πρέπει να συναρμολογηθούν χωρίς ηλεκτρικό ρεύμα, προς

αποφυγή πρόκλησης κρούσεων από τους σωλήνες.

4. Οι υπάρχουσες συνδέσεις δεν πρέπει να περιστρέφονται, προς αποφυγή

Η εγκατάσταση CH πρέπει να έχει εξοπλιστεί με: Τάπα πλήρωσης/αποστράγγισης (A) στο σωλήνα επιστροφής, ακριβώς κάτω από τη

Τάπα αποστράγγισης στο χαμηλότερο σημείο της εγκατάστασης. Βαλβίδα υπερχείλισης (B) των 3 bar στο σωλήνα εισόδου σε απόσταση όχι μεγαλύτερη από 500 mm από τη μονάδα. Μεταξύ της μονάδας και της βαλβίδας υπερχείλισης δεν πρέπει να υπάρχει βαλβίδα ή διάταξη στραγγαλισμού. Ένα δοχείο διαστολής στο σωλήνα επιστροφής (στη συσκευασία Β ή στην εγκατάσταση). Βαλβίδα ελέγχου, σε περίπτωση που υπάρχουν σωλήνες που στάζουν, σε μικρή απόσταση από τη μονάδα. Αυτή αποτρέπει την εμφάνιση φαινομένου θερμο-σιφονιού κατά τη διάρκεια λειτουργίας νερού βρύσης (πρέπει να έχει εγκατασταθεί κάθετα μια βαλβίδα επιστροφής χωρίς ελατήριο).

5.1.1 Τάπες θερμοστατικού καλοριφέρ

Εάν όλα τα καλοριφέρ έχουν εξοπλιστεί με θερμοστατικές τάπες ή τάπες καλοριφέρ με καλώδιο, πρέπει να διασφαλιστεί η ελάχιστη κυκλοφορία νερού. Δείτε παρ. 7.3.

5.1.2 Ενδοδαπέδια θέρμανση

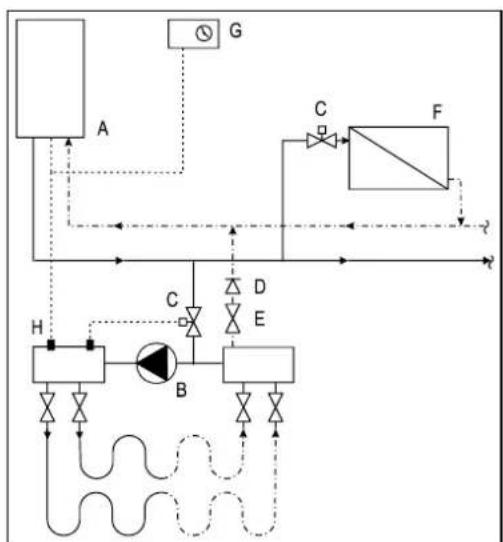

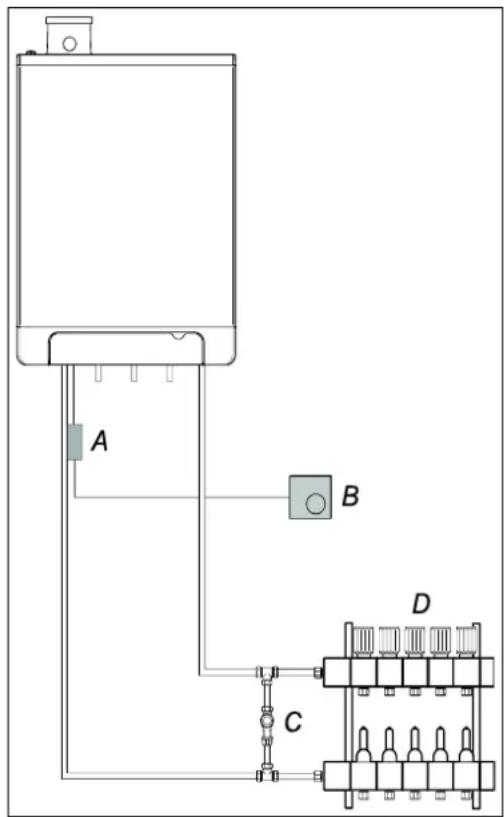

Υποδαπέδια θέρμανση με αντλία Σε περίπτωση που ένα σύστημα ενδοδαπέδιας θέρμανσης δεν είναι υδραυλικά ουδέτερο, η αντλία ενδοδαπέδιας θέρμανσης ενδέχεται να παράγει ανεπιθύμητη κυκλοφορία μέσω του λέβητα CH. Για μια καλή λειτουργία της παροχής ζεστού νερού χρήσης (ΖΝΧ) πρέπει να αποφευχθεί ανεπιθύμητη λειτουργία μέσω του λέβητα CH. Συνδέστε ένα σύστημα ενδοδαπέδιας θέρμανσης έμμεσα σε κατάσταση υδραυλικής ουδετερότητας ή εξοπλίστε την εγκατάσταση CH με σετ δίοδης βαλβίδας 230 V ~ (E). Εάν η αντλία υποδαπέδιας θέρμανσης απορροφά θέρμανση μέσω της επιστροφής του λέβητα, η ανεπιθύμητη κυκλοφορία μπορεί να αποφευχθεί με τη βοήθεια μιας βαλβίδας ελέγχου (D). Βεβαιωθείτε ότι υπάρχει ελάχιστη κυκλοφορία νερού. Δείτε παρ. 7.3. Σχεδιάγραμμα συνδεσμολογίας υποδαπέδιας θέρμανσης A. Λέβητας CH B. Αντλία CH C. Θερμοστατική βαλβίδα ελέγχου D. Βαλβίδα ελέγχου που λειτουργεί με ελατήριο E. Ηλεκτρική βαλβίδα 230 V ~ F. Καλοριφέρ G. Θερμοστάτης χώρου/ρολογιού H. Μέγιστος θερμοστάτηςDaikin Europe NV 17 Υποδαπέδια θέρμανση χωρίς αντλία Συνδέστε το σύστημα υποδαπέδιας θέρμανσης (D) και ρυθμίστε τη μέγιστη θερμοκρασία τροφοδοσίας CH του λέβητα CH στην προδιαγραφόμενη κατάσταση. Τοποθετήστε ένα θερμοστάτη σφιγκτήρα (A) στο σωλήνα τροφοδοσίας κάτω από το λέβητα CH. Ο θερμοστάτης σφιγκτήρα με τάπα πρέπει να ρυθμιστεί σε μέγιστη θερμοκρασία τροφοδοσίας της τάξης των 55°C. Εφαρμόστε το θερμοστάτη ενεργοποίηση/απενεργοποίηση (B) και συνδέστε το εν σειρά με ένα θερμοστάτη σφιγκτήρα. Ο λέβητας πρέπει να έχει συνδεθεί σε X4 - 6/7. Σε αυτή την κατάσταση, η αντλία στο λέβητα χρησιμοποιείται για να ισοσταθμίσει την απώλεια πίεσης του συστήματος ενδοδαπέδιας θέρμανσης. Χρησιμοποιώντας το γράφημα απώλειας πίεσης παρ. 7.4, μπορεί να καθοριστεί η μέγιστη απώλεια πίεσης του συστήματος υποδαπέδιας θέρμανσης. Βεβαιωθείτε ότι υπάρχει ελάχιστη κυκλοφορία νερού. Δείτε παρ. 7.3. Σε περίπτωση ενός συστήματος υποδαπέδιας θέρμανσης χωρίς αντλία, προτείνουμε την αλλαγή των παρακάτω παραμέτρων ρύθμισης: παρ. o από 0 σε 3. παρ. P από 5 σε 2. Η παράμετρος 3 πρέπει επίσης, να ρυθμιστεί στο ελάχιστο επίπεδο ή Απώλεια μετάδοσης ιδιοκτησίας, βλέπε παρ. 7.3.

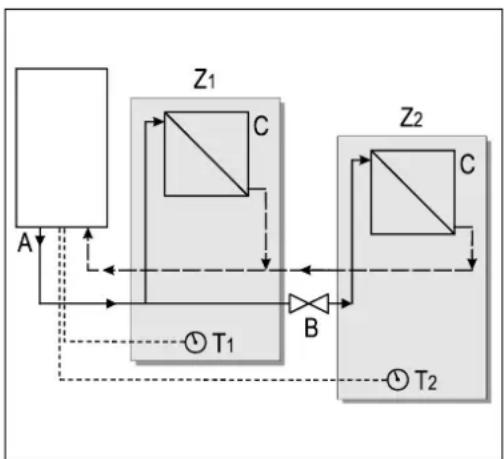

5.1.3 Καταμερισμός εγκατάστασης CH σε ομάδες σε περίπτωση

πρόσθετων πηγών θερμότητας Αρχές λειτουργίας Εάν ο θερμοστάτης χώρου απενεργοποιήσει το λέβητα λόγω άλλης πηγής θερμότητας, τα υπόλοιπα δωμάτια ενδέχεται να κρυώσουν. Αυτό μπορεί να επιλυθεί διαχωρίζοντας την εγκατάσταση CH σε δύο ομάδες. Η ομάδα με την εξωτερική πηγή θερμότητας (Z2) μπορεί να αποκοπεί από το κύριο κύκλωμα με τη βοήθεια μιας ηλεκτρικής βάνας αποκοπής. Και οι δύο ομάδες έχουν εξοπλιστεί με το δικό τους θερμοστάτη χώρου. Σημειώστε: Αυτή η ρύθμιση "εξωτερικής πηγής θερμότητας" ενδέχεται να εφαρμοστεί εάν δεν πρέπει να θερμανθεί επιπλέον εξωτερικός λέβητας (τύπος εγκατάστασης 1). Οδηγίες εγκατάστασης

1. Εγκαταστήστε τη βαλβίδα σύμφωνα με το σχεδιάγραμμα συνδεσμολογίας.

2. Συνδέστε το θερμοστάτη χώρου της ομάδας 1 σε op X4 – 6/7.

3. Συνδέστε το θερμοστάτη χώρου της ομάδας 2 σε op X4 – 11/12.

4. Αλλάξτε την παράμετρο A (δείτε ρυθμίσεις παραμέτρων μέσω του κωδικού

σέρβις παρ. 7.2). Σημειώστε: Ο θερμοστάτης χώρου στην ομάδα 1 ΠΡΕΠΕΙ να είναι θερμοστάτης ενεργοποίησης/απενεργοποίησης. Ο θερμοστάτης χώρου στην ομάδα 2 μπορεί να είναι θερμοστάτης OpenTherm ή θερμοστάτης ενεργοποίησης/απενεργοποίησης. Σχεδιάγραμμα συνδεσμολογίας ρύθμισης "εξωτερικής πηγής θερμότητας" A. Λέβητας CH B. Ηλεκτρική βάνα αποκοπής 230 V ~ C. Καλοριφέρ T1. Ομάδα θερμοστάτη χώρου 1 T2. Ομάδα θερμοστάτη χώρου 2 Z1. Ομάδα 1 Z2. Ομάδα 2Daikin Europe NV 18

5.2 Σύνδεση εγκατάστασης DHW

1. Ξεπλύνετε προσεκτικά την εγκατάσταση.

2. Εφόσον απαιτείται, συναρμολογήστε ένα συνδυασμό εισόδου.

3. Συναρμολογήστε το σωλήνα κρύου (D) και ζεστού (C) νερού στο σετ σύνδεσης.

Εάν η μονάδα χρησιμοποιείται μόνο για τροφοδοσία ζεστού νερού, η λειτουργία θέρμανσης μπορεί να απενεργοποιηθεί χρησιμοποιώντας τον κωδικό σέρβις στον πίνακα ελέγχου. Η εγκατάσταση CH δεν χρειάζεται να συνδεθεί ή πληρωθεί. Εάν η μονάδα απενεργοποιηθεί κατά τη διάρκεια του χειμώνα και έχει αποσυνδεθεί από την ηλεκτρική τροφοδοσία, το νερό οικιακής χρήσης πρέπει να εκκενωθεί προς αποφυγή παγώματος. Για να το κάνετε αποσυνδέστε τις συνδέσεις νερού βρύσης ακριβώς κάτω από τη μονάδα. Στην περίπτωση παλαιών εγκαταστάσεων ή κυκλωμάτων ζεστού νερού οικιακής χρήσης, τα οποία πιθανόν να περιέχουν μικρά σωματίδια, εγκαταστήστε ένα φίλτρο στο κύκλωμα ζεστού νερού οικιακής χρήσης. Τα σωματίδια αυτά θα μπορούσαν να προκαλέσουν κάποια ζημιά κατά τη λειτουργία του κυκλώματος ζεστού νερού οικιακής χρήσης.

Γράφημα κυκλώματος αντίστασης μονάδας

X. Πίεση σωλήνα νερού (Bar)

Y. Παροχή (L/min, ανοχή ± 10%)Daikin Europe NV 19

5.3 Ηλεκτρική σύνδεση

Μια υποδοχή με γείωση ασφάλειας δεν πρέπει να βρίσκεται σε απόσταση μεγαλύτερη του 1 μέτρου από τη μονάδα. Η υποδοχή πρέπει να είναι εύκολα προσβάσιμη. Κατά την εγκατάσταση της μονάδας σε υγρό χώρο υποχρεωτική είναι μια σταθερή σύνδεση, με γενικό διακόπτη με ελάχιστο διάκενο επαφής 3 mm. Εάν το ηλεκτρικό καλώδιο είναι κατεστραμμένο ή πρέπει να αντικατασταθεί για άλλο λόγο, το ανταλλακτικό ηλεκτρικό καλώδιο πρέπει να παραγγελθεί από τον κατασκευαστή ή αντιπρόσωπο αυτού. Σε περίπτωση αμφιβολίας, επικοινωνήστε με τον κατασκευαστή ή τον αντιπρόσωπό του.

1. Αφαιρέστε το βύσμα από την υποδοχή κατά την εργασία σε ηλεκτρικό κύκλωμα.

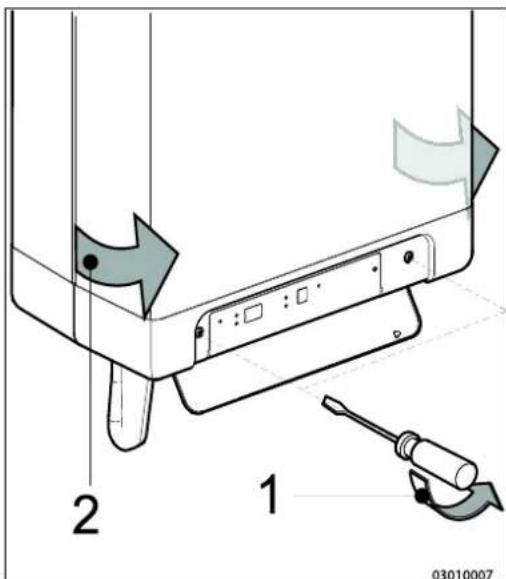

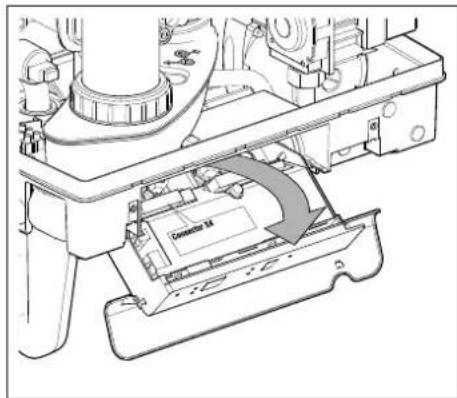

2. Εάν υπάρχει πλάκα καλύμματος (A), αφαιρέστε την από μπροστά.

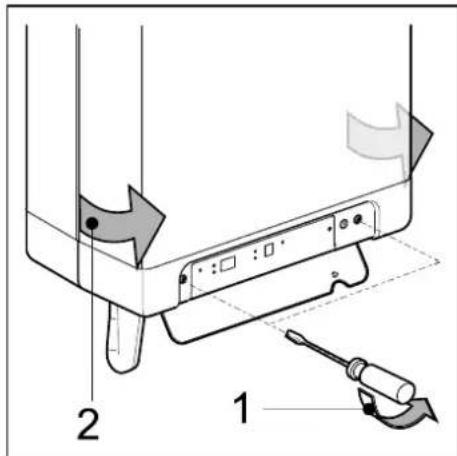

3. Ξεβιδώστε και τις δύο βίδες (1) πίσω από το παράθυρο οθόνης.

4. Ολισθήστε το κάτω μέρος του μπροστινού πλαισίου (2) προς τα μπροστά και

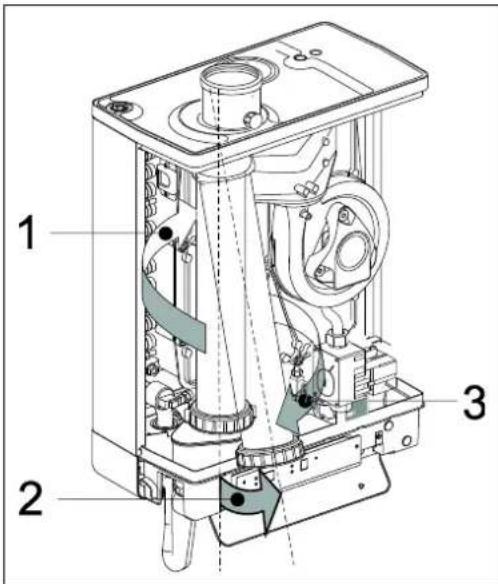

5. Τραβήξτε τον ελεγκτή του λέβητα προς τα εμπρός. Η μονάδα του ελεγκτή του

λέβητα θα ανατραπεί προς τα κάτω κατά τη διαδικασία.

6. Απευθυνθείτε σε παρ. 10.2 για να πραγματοποιήσετε τις συνδέσεις.

7. Μετά από την πραγματοποίηση των απαραίτητων συνδέσεων, ολισθήστε τον

ελεγκτή του λέβητα ξανά μέσα στη μονάδα και επαναφέρετε την πλάκα καλύμματος, εφόσον χρησιμοποιείται.

8. Μετά από την πραγματοποίηση των απαραίτητων συνδέσεων, συνδέστε τη

μονάδα στην υποδοχή με γείωση ασφάλειας.

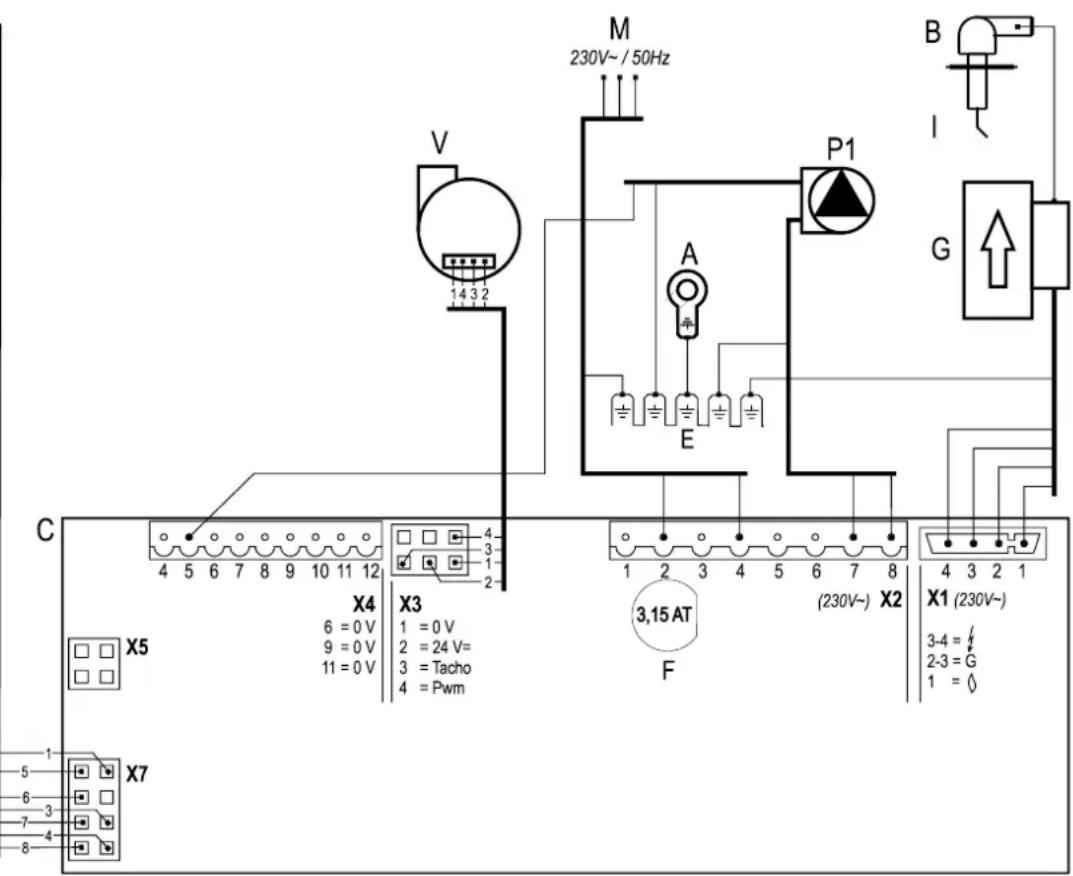

5.3.1 Ηλεκτρολογικές συνδέσεις

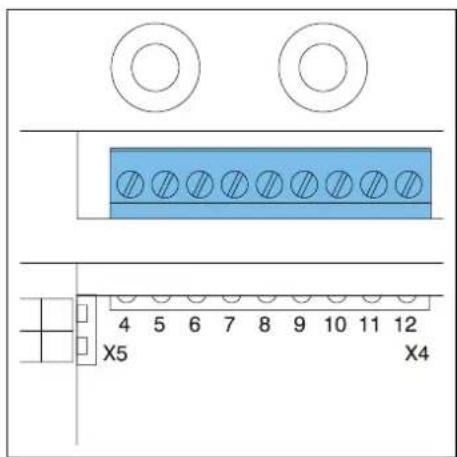

Ρύθμιση θερμοκρασίας Συνδετήρας X4

Θερμοστάτης χώρου ενεργοποίησης/απενεργοπ

Ρυθμιστικός θερμοστάτης με λειτουργία άνεσης σε

Αισθητήρας θερμοκρασίας περιβάλλοντος

Παράλληλα σε θερμοστάτη χώρουDaikin Europe NV 20

5.4 Σύνδεση θερμοστάτη χώρου

5.4.1 Θερμοστάτης χώρου ενεργοποίησης/απενεργοποίησης

1. Συνδέστε το θερμοστάτη χώρου (δείτε παρ. 10.1).

2. Εφόσον χρειαστεί, ρυθμίστε την αντίσταση ανάδρασης του θερμοστάτη χώρου σε 0,1 A.

Εάν δεν είσαστε βέβαιοι, μετρήστε το ηλεκτρικό ρεύμα και ρυθμίστε το κατάλληλα. Η μέγιστη αντίσταση του σωλήνα θερμοστάτη και του θερμοστάτη χώρου ανέρχεται συνολικά σε 15 Ohm.

5.4.2 Ρυθμιστικός θερμοστάτης χώρου, Open Therm

Η μονάδα είναι κατάλληλη για σύνδεση ενός ρυθμιστικού θερμοστάτη χώρου, σύμφωνα με το πρωτόκολλο επικοινωνίας OpenTherm. Η πλέον σημαντική λειτουργία του ρυθμιστικού θερμοστάτη χώρου είναι ο υπολογισμός της θερμοκρασίας εισόδου στην επιθυμητή θερμοκρασία χώρου, ούτως ώστε να λάβει χώρα η ιδανική χρήση της ρύθμισης. Σε κάθε αίτημα θέρμανσης, η απαραίτητη είσοδος θερμοκρασίας εμφανίζεται στην οθόνη της μονάδας. Συνδέστε το ρυθμιστικό θερμοστάτη χώρου (βλέπε παρ. 10.1). Εάν επιθυμείτε να χρησιμοποιήσετε τη λειτουργία ενεργοποίησης/απενεργοποίησης νερού βρύσης του θερμοστάτη OpenTherm, η λειτουργία άνεσης πρέπει να έχει ρυθμιστεί σε eco ή σε ενεργοποίηση. Για περαιτέρω πληροφορίες, απευθυνθείτε στο εγχειρίδιο του θερμοστάτη χώρου.

5.4.3 Ρυθμιστικός θερμοστάτης χώρου, ασύρματος

Ο λέβητας EKOMBG*ABV1 CH είναι κατάλληλος για ασύρματη επικοινωνία χωρίς αποστολή/λήψη μονάδας με θερμοστάτες χώρου Honeywell T87RF1003 Round RF, DTS92 και CMS927. Ο λέβητας CH και ο θερμοστάτης χώρου πρέπει να ανατεθεί στον

• Πατήστε το κουμπί επαναφοράς της μονάδας για περίπου 5 δευτερόλεπτα για να αποκτήσετε πρόσβαση στο μενού θερμοστάτη χώρου RF.

• Ένας από τους παρακάτω κωδικούς θα εμφανιστεί στην οθόνη της μονάδας:

1. rF και L / - : η οθόνη πάνω από το κουμπί εμφανίζει L που

εναλλάσσεται με – κόκκινο led : αναβοσβήνει Δεν έχει ανατεθεί ο λέβητας CH. Μια μονάδα σε αυτή την κατάσταση λειτουργίας, μπορεί να συνδεθεί χρησιμοποιώντας τη μέθοδο του κατάλληλου θερμοστάτη

Η μέθοδος της ανάθεσης εξαρτάται από τον τύπο του θερμοστάτη χώρου και περιγράφεται στις οδηγίες εγκατάστασης και λειτουργίας του ασύρματου θερμοστάτη χώρου.

2. rF και L / 1 : η οθόνη πάνω από το κουμπί εμφανίζει L που εναλλάσσεται

με 1 κόκκινο led : σβηστό Ο λέβητας CH έχει ήδη ανατεθεί. Υπάρχει ήδη μια διαθέσιμη σύνδεση με ένα θερμοστάτη χώρου RF. Για να επιτραπεί η δημιουργία νέας σύνδεσης, η υπάρχουσα σύνδεση πρέπει να απομακρυνθεί. Δείτε: Αναίρεση ανάθεσης ενός θερμοστάτη χώρου RF στο λέβητα CH.

• Πατήστε το κουμπί επαναφοράς για να εγκαταλείψετε το μενού θερμοστάτη χώρου RF ή περιμένετε για 1 λεπτό. Έλεγχος σύνδεσης μεταξύ μονάδας και θερμοστάτη χώρου RF

1. Πατήστε το κουμπί επαναφοράς της μονάδας για περίπου

5 δευτερόλεπτα για να αποκτήσετε πρόσβαση στο μενού θερμοστάτη χώρου RF του ελεγκτή του λέβητα.

2. Πατήστε το κουμπί σέρβις 1 φορά. Στην οθόνη πάνω από το κουμπί

3. Ρυθμίστε το θερμοστάτη χώρου σε κατάσταση δοκιμής (δείτε τις οδηγίες

εγκατάστασης και λειτουργίας του θερμοστάτη χώρου).

4. Το κόκκινο led πάνω από το κουμπί επαναφοράς θα αναβοσβήνει εάν

η ανάθεση έχει ολοκληρωθεί σωστά.

5. Πατήστε το κουμπί επαναφοράς της μονάδας για να εγκαταλείψετε το

μενού θερμοστάτη χώρου RF του ελεγκτή του λέβητα. Θα εγκαταλείψετε αυτόματα την κατάσταση δοκιμής 1 λεπτό μετά τη λήψη του τελευταίου μηνύματος δοκιμής του θερμοστάτη χώρου RF.Daikin Europe NV 21 Αναίρεση ανάθεσης ενός θερμοστάτη χώρου RF στο λέβητα CH.

• Πατήστε το κουμπί επαναφοράς της μονάδας για περίπου 5 δευτερόλεπτα για να αποκτήσετε πρόσβαση στο μενού θερμοστάτη χώρου RF του λέβητα CH.

• Πατήστε το κουμπί σέρβις 2 φορές. Στην οθόνη πάνω από το κουμπί , θα εμφανιστεί C.

• Πατήστε το κουμπί επαναφοράς της μονάδας εκ νέου για να αναιρέσετε τις υπάρχουσες αναθέσεις. Η οθόνη της μονάδας θα εμφανίσει εκ νέου rF που αναβοσβήνει L / -. Εφόσον χρειαστεί, μπορεί να ανατεθεί θερμοστάτης χώρου RF εκ νέου στη μονάδα.

• Πατήστε το κουμπί επαναφοράς της μονάδας για να εγκαταλείψετε το μενού θερμοστάτη χώρου RF ή περιμένετε για 1 λεπτό.

5.4.4 Αισθητήρας θερμοκρασίας περιβάλλοντος

Η μονάδα παρέχεται με σύνδεση για αισθητήρα θερμοκρασίας περιβάλλοντος. Ο αισθητήρας θερμοκρασίας περιβάλλοντος πρέπει να χρησιμοποιείται σε συνδυασμό με ένα θερμοστάτη χώρου ενεργοποίησης/απενεργοποίησης. Σε γενικές γραμμές, όλοι οι θερμοστάτες χώρου ενεργοποίησης/απενεργοποίησης μπορούν να συνδυαστούν με έναν αισθητήρα θερμοκρασίας περιβάλλοντος. Κατόπιν αιτήματος του θερμοστάτη χώρου, ο λέβητας θα παρέχει θερμότητα στη μέγιστη ρυθμισμένη θερμοκρασία στο λέβητα. Η μέγιστη ρυθμισμένη θερμοκρασία ρυθμίζεται αυτόματα μέσω του αισθητήρα θερμοκρασίας περιβάλλοντος, σύμφωνα με τη ρυθμισμένη γραμμή καυσίμου στο λέβητα. Συνδέστε τον αισθητήρα θερμοκρασίας περιβάλλοντος (δείτε παρ. 10.1). Για τη ρύθμιση γραμμής καυσίμου, βλέπε τη ρύθμιση αντιστάθμισης (βλέπε παρ. 7.5).

1. Τοποθετήστε τη βαλβίδα αερίου απευθείας στη σύνδεση αερίου 1/2" του σετ

σύνδεσης, χρησιμοποιώντας μια κατάλληλη στεγανοποίηση

2. Τοποθετήστε ένα κόσκινο αερίου στη σύνδεση για τη μονάδα σε περίπτωση

που το αέριο περιέχει ακαθαρσίες.

3. Συνδέστε το σωλήνα του αερίου στη βαλβίδα του αερίου χρησιμοποιώντας

μια κατάλληλη στεγανοποίηση.

4. Ελέγξτε τα μέρη που φέρουν αέριο για διαρροές σε πίεση έως και 50 mbar.

5. Ο αγωγός αερίου πρέπει να εφαρμοστεί χωρίς πίεση.Daikin Europe NV 22

5.1 Σωλήνας καπναερίων και τροφοδοσίας αέρα

Για την εγκατάσταση των υλικών του σωλήνα καπναερίων και τροφοδοσίας αέρα, ανατρέξτε στο εγχειρίδιο που περιλαμβάνεται με τα υλικά. Επικοινωνήστε με τον κατασκευαστή των υλικών του σωλήνα καπναερίων και τροφοδοσίας αέρα για αναλυτικές πληροφορίες και ειδικές οδηγίες για τη συναρμολόγηση.

Βεβαιωθείτε ότι οι συνδέσεις των υποδοχών των υλικών του σωλήνα καπναερίων και τροφοδοσίας αέρα έχουν στεγανοποιηθεί σωστά. Η ακατάλληλη στερέωση του σωλήνα καπναερίων και τροφοδοσίας αέρα ενδέχεται να προκαλέσει επικίνδυνες καταστάσεις ή σε τραυματισμό. Ελέγξτε τη στεγανότητα όλων των τμημάτων του σωλήνα καπναερίων. Μην χρησιμοποιείτε βίδες ή λαμαρινόβιδες για την τοποθέτηση του συστήματος καπναγωγού, καθώς ενδέχεται να προκληθεί διαρροή. Μην χρησιμοποιείτε κανένα είδος γράσου κατά την τοποθέτηση του συστήματος σωλήνων. Χρησιμοποιήστε νερό αντ' αυτού. Τα ελαστικά παρεμβύσματα στεγανοποίησης ενδέχεται να υποβαθμιστούν σε περίπτωση εφαρμογής γράσου. Μην χρησιμοποιείτε ταυτόχρονα τμήματα, εξαρτήματα ή μεθόδους σύνδεσης διαφορετικών κατασκευαστών.

5.1.1 Ομόκεντρη σύνδεση 60/100

Ο λέβητας εξοπλίζεται με έναν προσαρμογέα καπναγωγού κατάλληλο για σύνδεση σε ένα σύστημα ομόκεντρης εξαγωγής καπναερίων με διάμετρο 60/100. Τοποθετήστε τον ομόκεντρο σωλήνα με προσοχή στον προσαρμογέα. Τα ενσωματωμένα στεγανοποιητικά διασφαλίζουν την αεροστεγή σφράγιση.

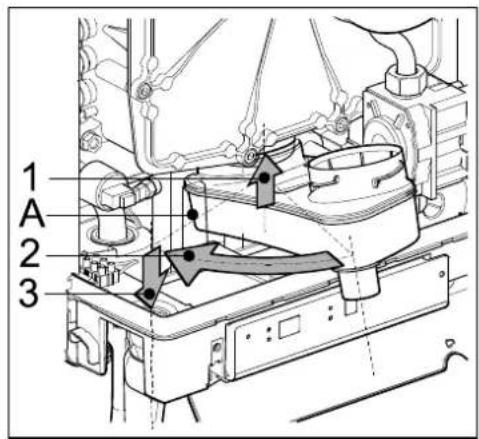

5.1.2 Ομόκεντρη σύνδεση 80/125

Εάν απαιτείται, ο προσαρμογέας καπναγωγού 60/100 μπορεί να αντικατασταθεί από μια έκδοση για ένα σύστημα εξαγωγής καπναερίων διαμέτρου 80/125.

1. Ακολουθήστε πιστά τις οδηγίες που παρέχονται με το σετ προσαρμογέα

2. Τοποθετήστε τον ομόκεντρο σωλήνα με προσοχή στον προσαρμογέα. Τα

ενσωματωμένα στεγανοποιητικά διασφαλίζουν την αεροστεγή σφράγιση.

5.1.3 Παράλληλη σύνδεση 80/80

Εάν απαιτείται, ο προσαρμογέας καπναγωγού 60/100 μπορεί να αντικατασταθεί από μια έκδοση για ένα σύστημα καπναγωγού (2 σωλήνων) διαμέτρου 80 mm.

1. Ακολουθήστε πιστά τις οδηγίες που παρέχονται με το σετ προσαρμογέα 80.

2. Τοποθετήστε τους σωλήνες για τροφοδοσία αέρα και εξαγωγής καπναερίων

με προσοχή στο άνοιγμα της εισόδου αέρα και στον προσαρμογέα καπναγωγού της μονάδας. Τα ενσωματωμένα στεγανοποιητικά διασφαλίζουν την αεροστεγή σφράγιση. Βεβαιωθείτε ότι δεν χρησιμοποιείτε ταυτόχρονα διαφορετικές συνδέσεις.Daikin Europe NV 23

5.2 Συστήματα εξόδου

Λάβετε υπόψη ότι δεν επιτρέπεται η χρήση όλων των διατάξεων καπναγωγών σε όλες τις χώρες. Επομένως, τηρείτε τους τοπικούς κανονισμούς πριν από την εγκατάσταση.

Τα παραπάνω σχέδια είναι ενδεικτικά και ενδέχεται να διαφέρουν ως προς τις λεπτομέρειες.

Επεξήγηση για τα συστήματα καπναγωγών Κατηγορία σύμφωνα με τη σήμανση CE B23 Καπναγωγός ο οποίος εκκενώνει τα προϊόντα καύσης στο εξωτερικό του χώρου στον οποίο βρίσκεται η μονάδα. Ο αέρας καύσης αντλείται απευθείας από τον

Βεβαιωθείτε ότι η είσοδος αέρα είναι ανοιχτή και πληροί τις απαιτήσεις B33 Σύστημα καπναγωγού το οποίο έχει συνδεθεί με κοινό σύστημα καπναγωγών. Αυτό το κοινό σύστημα καπναγωγών αποτελείται από έναν καπναγωγό φυσικού ελκυσμού. Όλα τα τμήματα υπό πίεση της μονάδας τα οποία περιέχουν προϊόντα καύσης περιβάλλονται πλήρως από τμήματα της μονάδας που παρέχουν αέρα καύσης. Ο αέρας καύσης παρέχεται στη μονάδα από τον χώρο μέσω ενός ομόκεντρου αγωγού, ο οποίος περιβάλλει τον καπναγωγό. Ο αέρας εισέρχεται μέσω ειδικών στομίων που βρίσκονται στην επιφάνεια του αγωγού. Βεβαιωθείτε ότι η είσοδος αέρα είναι ανοιχτή και πληροί τις απαιτήσεις C13 Οριζόντιο σύστημα καπναγωγού. Η εκκένωση γίνεται στον εξωτερικό τοίχο. Το άνοιγμα εισόδου για την τροφοδοσία αέρα βρίσκεται στην ίδια ζώνη πίεσης με το άνοιγμα εκκένωσης Για παράδειγμα: μια επιτοίχια απόληξη μέσω της

C33 Κατακόρυφο σύστημα καπναγωγού. Εκκένωση καπναερίων μέσω της οροφής. Το άνοιγμα εισόδου για την τροφοδοσία αέρα βρίσκεται στην ίδια ζώνη πίεσης με το άνοιγμα εκκένωσης Για παράδειγμα: μια κατακόρυφη απόληξη

C43 Συνδεδεμένος σωλήνας τροφοδοσίας αέρα και εκκένωσης καπναερίων (σύστημα CLV) Δίδυμος ή ομόκεντρος σωλήνας

C53 Ξεχωριστός σωλήνας τροφοδοσίας αέρα και ξεχωριστός σωλήνας εκκένωσης καπναερίων. Εκκένωση σε διαφορετικές ζώνες πίεσης

C63 Υλικά καπναγωγών με σήμανση CE που είναι διαθέσιμα στο εμπόριο Μην χρησιμοποιείτε ταυτόχρονα υλικά καπναγωγών από διαφορετικούς προμηθευτές.Daikin Europe NV 24

C83 Συνδεδεμένος σωλήνας τροφοδοσίας αέρα και εκκένωσης καπναερίων (σύστημα CLV) Εκκένωση σε διαφορετικές ζώνες πίεσης Μόνο ως σύστημα δίδυμου

C93 Σωλήνας τροφοδοσίας αέρα και εκκένωσης καπναερίων σε άξονα ή με αγωγό: Ομόκεντρος. Τροφοδοσία αέρα από υπάρχοντα σωλήνα. Εκκένωση καπναερίων μέσω της οροφής. Η τροφοδοσία αέρα και η εκκένωση καπναερίων βρίσκονται στην ίδια ζώνη πίεσης. Σύστημα ομόκεντρου καπναγωγού μεταξύ του λέβητα και του σωλήνα.

5.3 Υλικό καπναγωγού

Μπορείτε να παραγγείλετε τα ακόλουθα υλικά καπναγωγών από τη Daikin. Επίσης, επισκεφθείτε τον ιστότοπο fluegas.daikin.eu C13 Κωδ. προϊόντος

EKFGP2978 Κιτ επιτοίχιας απόληξης PP/GLV 60/100 EKFGP4651 Επέκταση PP/GLV 60/100 x 500 mm EKFGP4652 Επέκταση PP/GLV 60/100 x 1000 mm EKFGP4660 Γωνία PP/GLV 60/100 90° EKFGP4661 Γωνία PP/GLV 60/100 45° EKFGP2977 Κιτ επιτοίχιας απόληξης χαμηλής κατατομής PP/GLV 60/100 EKFGP4664 Γωνία PP/GLV 60/100 30° EKFGP4631 Επιτοίχιος βραχίονας διαμ. 100 EKFGP4667 Ταυ μέτρησης με πλαίσιο επιθεώρησης PP/GLV 60/100

EKFGP4631 Επιτοίχιος βραχίονας διαμ. 100 EKFGP4651 Επέκταση PP/GLV 60/100 x 500 mm EKFGP4652 Επέκταση PP/GLV 60/100 x 1000 mm EKFGP4660 Γωνία PP/GLV 60/100 90° EKFGP4661 Γωνία PP/GLV 60/100 45° EKFGP4664 Γωνία PP/GLV 60/100 30° EKFGP4667 Ταυ μέτρησης με πλαίσιο επιθεώρησης PP/GLV 60/100 EKFGP6837 Απόληξη οροφής PP/GLV 60/100 AR460

EKFGP4651 Επέκταση PP/GLV 60/100 x 500 mm EKFGP4652 Επέκταση PP/GLV 60/100 x 1000 mm EKFGP6837 Απόληξη οροφής PP/GLV 60/100 AR460 EKFGW4085 Γωνία PP 80 90° EKFGW4086 Γωνία PP 80 45° EKFGV1102 Σετ σύνδεσης καπνοδόχου 60/100, είσοδος αέρα διαμ.80 C53 EKFGP4660 Γωνία PP/GLV 60/100 90° EKFGP4661 Γωνία PP/GLV 60/100 45° EKFGP4664 Γωνία PP/GLV 60/100 30° EKFGP4667 Ταυ μέτρησης με πλαίσιο επιθεώρησης PP/GLV 60/100 EKFGP4631 Επιτοίχιος βραχίονας διαμ. 100 EKFGW4001 Επέκταση PP 80x500 EKFGW4002 Επέκταση PP 80x1000 EKFGW4004 Επέκταση PP 80x2000 C93Daikin Europe NV 25 Κωδ. προϊόντος

EKFGP4678 Σύνδεση καπνοδόχου 60/100 EKFGP1856 Κιτ σπιράλ PP διαμ. 60-80 EKFGP6340 Επέκταση σπιράλ PP 80 L=10 M EKFGP6344 Επέκταση σπιράλ PP 80 L=15 M EKFGP6341 Επέκταση σπιράλ PP 80 L=25 M EKFGP6342 Επέκταση σπιράλ PP 80 L=50 M EKFGP6324 Σύνδεσμος σπιράλ-σπιράλ PP 80 EKFGP4664 Γωνία PP/GLV 60/100 30° EKFGP4661 Γωνία PP/GLV 60/100 45° EKFGP4660 Γωνία PP/GLV 60/100 90° EKFGP6333 Αποστάτης PP 80-100 EKFGP4667 Ταυ μέτρησης με πλαίσιο επιθεώρησης PP/GLV 60/100 EKFGP4631 Επιτοίχιος βραχίονας διαμ. 100 EKFGP4651 Επέκταση PP/GLV 60/100 x 500 mmDaikin Europe NV 26

5.4 Σύνδεση σε σύστημα καπναγωγού χωρίς είσοδο αέρα (B23, B33)

• Βεβαιωθείτε ότι ο χώρος του λέβητα πληροί τις ρυθμιστικές απαιτήσεις για τη σύνδεση συστήματος καπναγωγού σύμφωνα με τις κατηγορίες B23 ή B33

• Αν η σύνδεση του λέβητα σε ένα σύστημα καπναγωγού γίνεται σύμφωνα με την κατηγορία B23 ή B33, η κλάση προστασίας ηλεκτρικών συνδέσεων είναι IP20 αντί για IP44

Γενική συναρμολόγηση

1. Ολισθήστε τους σωλήνες εξόδου αερίου καύσης τον ένα μέσα στον άλλο.

Από τη μονάδα, όλοι οι σωλήνες πρέπει να ωθούνται ο ένας μέσα στον προηγούμενο. Τοποθετήστε έναν μη κατακόρυφο σωλήνα εξόδου αερίου καύσης σε κλίση προς τη μονάδα (ελάχ. 5 mm/m).

5.4.1 Επιτρεπόμενα μήκη σωλήνα σε συστήματα παράλληλης τροφοδοσίας

αέρα και καπναγωγού Επιτρεπόμενα μήκη σωλήνα κατά τη χρήση σωλήνων Ø80 mm στις κατηγορίες B23 και B33

5.5 Σύνδεση σε στεγανοποιημένο σύστημα καπναγωγού.

Καθώς αυξάνεται η αντίσταση του καπναγωγού και των σωλήνων τροφοδοσίας αέρα, η ισχύς της μονάδας θα μειώνεται. Η μέγιστη επιτρεπόμενη μείωση ισχύος ανέρχεται σε 5%. Η αντίσταση της τροφοδοσίας αέρα και της εξόδου αερίου καύσης εξαρτάται από το μήκος, τη διάμετρο και όλα τα εξαρτήματα του συστήματος σωληνώσεων. Ανά κατηγορία μονάδας, το συνολικό μήκος σωλήνα ενδείκνυται για την τροφοδοσία αέρα και την έξοδο εύφλεκτου

5.5.2 Επιτρεπόμενα μήκη σωλήνα σε συστήματα ομόκεντρου καπναγωγού

Επιτρεπόμενα μήκη σωλήνα κατά την εφαρμογή ομόκεντρου 60/100

C13 C33 EKOMBG22ABV1 10 m 11 m EKOMBG28ABV1 10 m 10 m EKOMBG33ABV1 10 m 10 m Επιτρεπόμενα μήκη σωλήνα κατά την εφαρμογή ομόκεντρου 80/125

Επικοινωνήστε με τον κατασκευαστή για υπολογισμούς δοκιμής για την αντίσταση της τροφοδοσίας αέρα και το σωλήνα εξόδου εύφλεκτου αερίου και τη θερμοκρασία τοίχου στο άκρο του σωλήνα εξόδου εύφλεκτου αερίου. Μήκη αντικατάστασης Κύρτωση 90° R/D=1 2 m Κύρτωση 45° R/D=1 1 m Γόνατο 90° R/D=0,5 4 m Γόνατο 45° R/D=0,5 2 m

Γενική συναρμολόγηση: Για όλες τις εξόδους ισχύει η παρακάτω συναρμολόγηση:

1. Σπρώξτε τον ομόκεντρο σωλήνα εξόδου εύφλεκτου αερίου και το σωλήνα

2. Ολισθήστε τους ομόκεντρους σωλήνες τον ένα μέσα στον άλλο.

Από τη μονάδα, όλοι οι σωλήνες πρέπει να ωθούνται ο ένας μέσα στον προηγούμενο.

3. Τοποθετήστε έναν μη κατακόρυφο σωλήνα εξόδου αερίου καύσης σε κλίση προς

4. Τοποθετήστε τους βραχίονες εγκατάστασης σύμφωνα με τις οδηγίες

συναρμολόγησης του προμηθευτή στο σύστημα σωληνώσεων τροφοδοσίας αέρα/καπναγωγού.Daikin Europe NV 28

5.5.3 Επιτρεπόμενα μήκη σωλήνα σε συστήματα παράλληλης τροφοδοσίας

αέρα και καπναγωγού Επιτρεπόμενα μήκη σωλήνα κατά τη χρήση σωλήνων Ø80 mm (συνολικά για τον καπναγωγό και τον σωλήνα τροφοδοσίας αέρα).

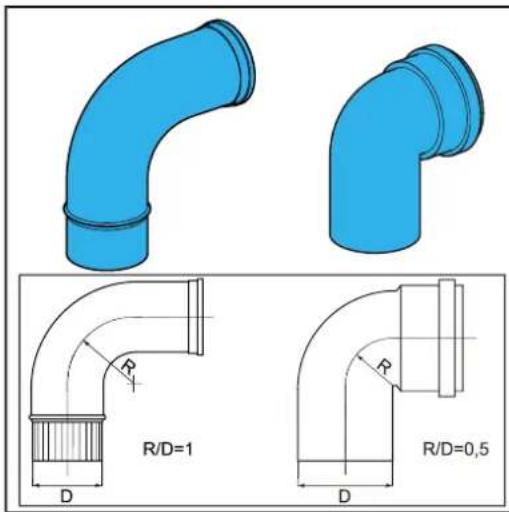

Μήκη αντικατάστασης Κύρτωση 90° R/D=1 2 m Κύρτωση 45° R/D=1 1 m Γόνατο 90° R/D=0,5 4 m Γόνατο 45° R/D=0,5 2 m

Παράδειγμα υπολογισμού

Μήκη σωλήνα Συνολικό μήκος

Το συνολικό μήκος σωλήνα είναι: σύνολο μηκών ίσιων σωλήνων + σύνολο μηκών σωλήνα αντικατάστασης κυρτώσεων/γονάτων αθροίζεται σε συνολικά 25 μέτρα. Εάν αυτή η τιμή είναι μικρότερη από το μέγιστο επιτρεπόμενο μήκος σωλήνα, η έξοδος καπναερίων ανταποκρίνεται στις απαιτήσεις σε αυτό το σημείο.Daikin Europe NV 29

5.5.4 Εξαρτήματα καπναγωγών αερίου που είναι διαθέσιμα στο εμπόριο (C63).

Οι ιδιότητες καύσης καθορίζουν την επιλογή του υλικού καπναγωγού. Τα πρότυπα EN 1443 και EN 1856-1 παρέχουν τις απαραίτητες πληροφορίες για την επιλογή του υλικού ροής μέσω ενός αυτοκόλλητου που περιλαμβάνει έναν αναγνωριστικό

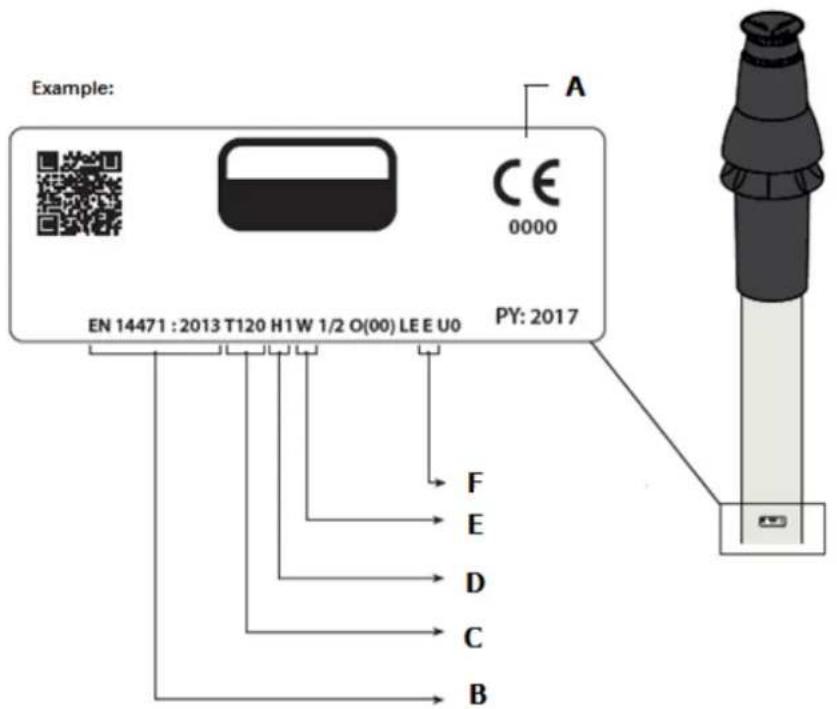

Ο αναγνωριστικός κωδικός περιλαμβάνει τις ακόλουθες πληροφορίες: A Σήμανση CE B Πρότυπο που πρέπει να πληρούται: Μέταλλο, EN 1856-1 ή EN 1856-2 Πλαστικό, EN 14471 Ο αναγνωριστικός κωδικός περιλαμβάνει τις ακόλουθες πληροφορίες C Κατηγορία θερμοκρασίας : T120 D Κατηγορία πίεσης : Πίεση (P) ή Υψηλή πίεση (Hi) E Κατηγορία αντοχής : W (Υγρασία) F Κατηγορία αντοχής σε περίπτωση πυρκαγιάς : E

Διαστάσεις συστήματος καπναγωγού C63 (εξωτερικές διαστάσεις σε mm)

Ομόκεντρο 80/125 Ομόκεντρο 60/100

Είσοδος αέρα ø80 +0,3 -0,7

Δεν πρέπει να συνδυάζονται διαφορετικά υλικά καπναγωγών με διαφορετικές σημάνσεις!Daikin Europe NV 30

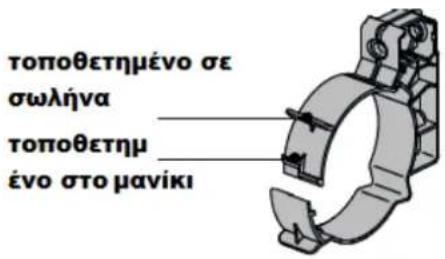

5.5.5 Ασφαλής στερέωση του συστήματος καπναγωγού

ΣΗΜΑΝΤΙΚO Αυτοί οι κανονισμοί εφαρμόζονται τυπικά στα συστήματα ομόκεντρων και παράλληλων καπναγωγών. Το σύστημα καπναγωγού πρέπει να στερεωθεί με ασφάλεια σε μια συμπαγή δομική κατασκευή. Το σύστημα καπναγωγού πρέπει να έχει συνεχή κλίση προς τα κάτω στον λέβητα (1,5° έως 3°). Σημείωση: Οι επιτοίχιες απολήξεις πρέπει να εγκαθίστανται σε οριζόντια θέση. Χρησιμοποιήστε μόνο τους παρεχόμενους βραχίονες. Κάθε γωνία πρέπει να στερεωθεί με ασφάλεια με χρήση του βραχίονα. Εξαίρεση για τη σύνδεση στον λέβητα: Αν το ύψος των σωλήνων πριν και μετά την πρώτη γωνία δεν υπερβαίνει τα 250 mm, το δεύτερο στοιχείο μετά την πρώτη γωνία πρέπει να στερεωθεί με έναν βραχίονα. Σημείωση: Ο βραχίονας πρέπει να τοποθετηθεί στη γωνία! Κάθε επέκταση πρέπει να ασφαλιστεί με βραχίονα σε κάθε μέτρο. Αυτός ο βραχίονας δεν πρέπει να τοποθετηθεί σφιχτά γύρω από τον σωλήνα, έτσι ώστε να διασφαλίζεται η ελεύθερη κίνηση του σωλήνα. Βεβαιωθείτε ότι ο βραχίονας έχει ασφαλίσει στη σωστή θέση ανάλογα με τη θέση του βραχίονα στον σωλήνα ή τη γωνία: Μην χρησιμοποιείτε ταυτόχρονα εξαρτήματα ή σφιγκτήρες καπναγωγών από διαφορετικούς προμηθευτές.

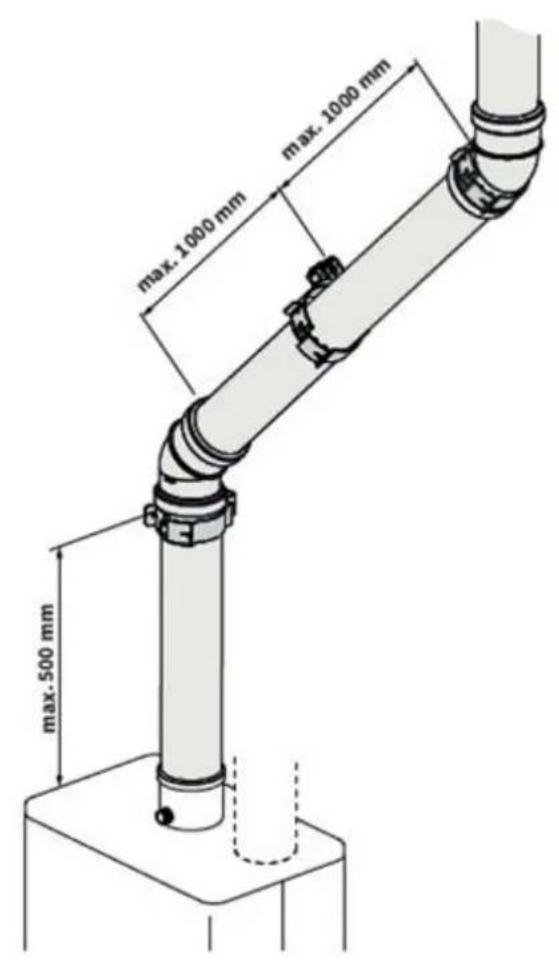

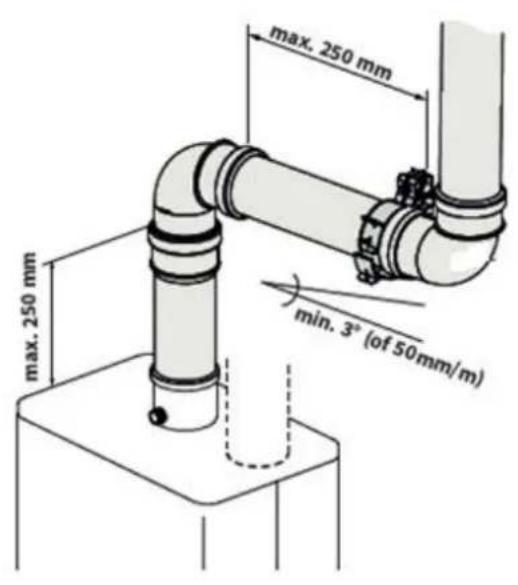

Μέγ. απόσταση μεταξύ των σφιγκτήρων

Διαιρέστε τα μήκη μεταξύ των βραχιόνων σε ίσα μέρη. Κάθε σύστημα πρέπει να περιλαμβάνει τουλάχιστον 1 βραχίονα. Τοποθετήστε τον πρώτο σφιγκτήρα σε απόσταση 500 mm από τον λέβητα.Daikin Europe NV 31Daikin Europe NV 32

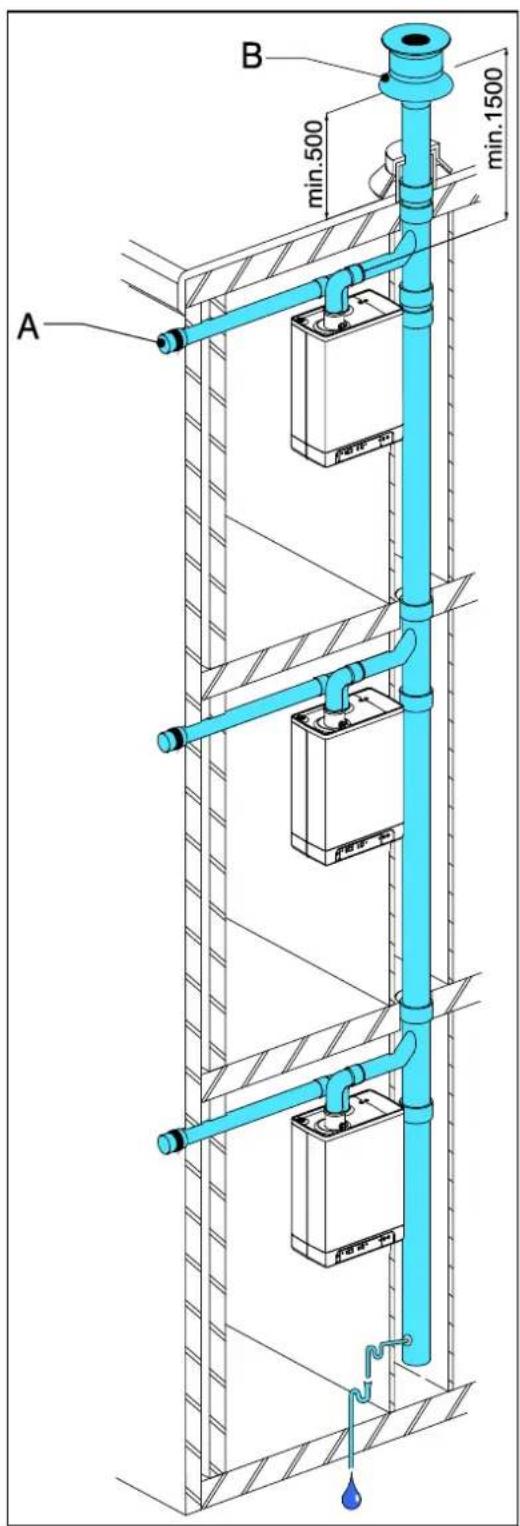

5.5.6 Τροφοδοσία αέρα από πρόσοψη και έξοδο οροφής με

κεντρικό σύστημα εξάτμισης Μονάδα κατηγορίας: C83 Επιτρέπεται τροφοδοσία αέρα από πρόσοψη και έξοδο οροφής με κεντρικό σύστημα

• Η τροφοδοσία αέρα μέσα στην πρόσοψη πρέπει να εξοπλιστεί με κύκλωμα εισόδου (A).

• Το κεντρικό σύστημα εξόδου πρέπει να εξοπλιστεί με κάλυμμα εξαγωγέα έλξης (B).

• Εάν το κεντρικό σύστημα εξόδου βρίσκεται σε εξωτερικό χώρο, ο σωλήνας εξόδου πρέπει να έχει διπλό τοίχωμα ή να είναι μονωμένος.

Επιτρεπόμενο μήκος σωλήνα Σωλήνας εξόδου καυσαερίων μεταξύ μονάδας και κεντρικού συστήματος εξόδου και σωλήνας τροφοδοσίας αέρα μεταξύ μονάδας και κυκλώματος εισόδου μαζί: EKOMBG22ABV1 100 m EKOMBG28ABV1 85 m EKOMBG33ABV1 80 m

Οι ελάχιστες διάμετροι του κεντρικού συστήματος εξόδου βασίζονται στο

Διάμετρος σωλήνα καπνοδόχου

EKOMBG*ABV1 Αριθμός μονάδων

Κεντρική έξοδος καυσαερίου Η έξοδος της εξόδου καυσαερίου μπορεί να δημιουργηθεί σε οποιαδήποτε θέση στην επιφάνεια οροφής, εφόσον η έξοδος στην επιφάνεια οροφής έχει τον ίδιο προσανατολισμό όπως η τροφοδοσία αέρα στην πρόσοψη. Σε επίπεδη οροφή, η έξοδος της εξόδου καυσαερίου πρέπει να πραγματοποιηθεί στην περιοχή "ελεύθερης"

Τοποθετήστε μια έξοδο συμπυκνώματος.

Η κεντρική έξοδος έχει πιστοποιηθεί σε συνδυασμό με τη μονάδα.Daikin Europe NV 33

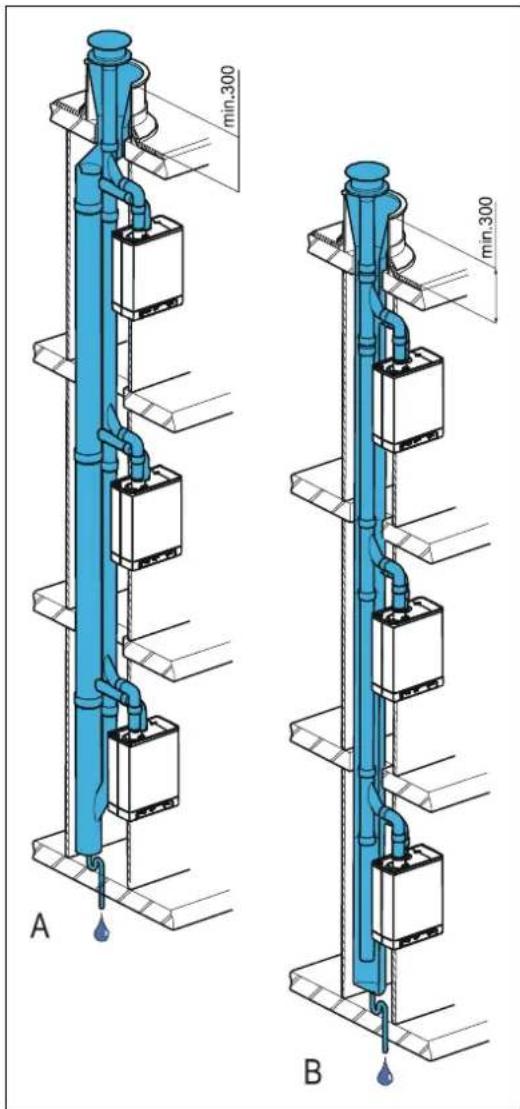

5.5.7 Συνδυαστικό σύστημα εξόδου αερίου καπνοδόχου/εισαγωγής

Μονάδα κατηγορίας: C43

Η κεντρική τροφοδοσία αέρα και η κεντρική έξοδος καυσαερίων μπορεί να πρέπει να πραγματοποιηθούν σε ομόκεντρη θέση ή ξεχωριστά. Επιτρεπόμενο μήκος σωλήνα Για παράλληλο: Τροφοδοσία αέρα και συνδυαστική έξοδος αερίου, εκτός του μήκους της συνδυαστικής τροφοδοσίας. Για ομόκεντρο: Συνολικό μήκος σωλήνα, εκτός του μήκους της συνδυαστικής τροφοδοσίας.

Οι ελάχιστες διάμετροι της κεντρικής τροφοδοσίας αερίου και του συστήματος σωλήνα καπνοδόχου βασίζονται στις απαιτήσεις επιθεώρησης του συμπληρωματικού φυλλαδίου υπ' αριθμό 2001-02, 138 της Gastec.

• Επιτρέπεται έξοδος οροφής με συνδυαστική τροφοδοσία αέρα- σύστημα εξόδου καυσαερίου.

• Για το κοινό κάλυμμα εξόδου καυσαερίου και τροφοδοσίας αέρα, απαιτείται δήλωση καμίας αντίρρησης ή ένα Πιστοποιητικό αερίου από το ινστιτούτο Gastec Gas.

• Η διέλευση του ανοίγματος ισοστάθμισης πίεσης στο κάτω μέρος της κεντρικής τροφοδοσίας αέρα και του συστήματος εξόδου καπνοδόχου είναι ίση με το γινόμενο του 0,44 επί της επιφάνειας εξόδου αερίου καπνού.Daikin Europe NV 34

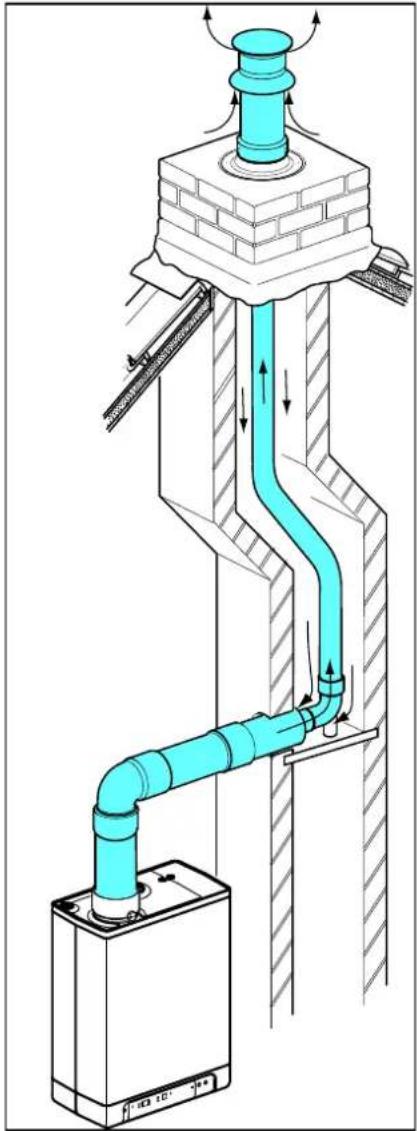

5.5.8 Ομόκεντρη, οριζόντια έξοδος καπνοδόχου, κάθετο μέρος που

περιβάλλεται από αέρα με κέλυφος Μονάδα κατηγορίας: C93 Ένα σύστημα απαγωγής καυσαερίων σύμφωνο με το τύπο εγκατάστασης C93 (C33S), επιτρέπεται όταν χρησιμοποιούνται υλικά καπναγωγού με πιστοποίηση CE, ή με υλικά που προμηθεύεστε από την Daikin. Θα πρέπει να λάβετε υπόψη σας τα παρακάτω σημεία.

• Απόληξη καπναγωγού σε καμινάδα με διάμετρο 60 ή 80mm (σταθερή ή εύκαμπτη)

• Όταν χρησιμοποιούνται πλαστικά εξαρτήματα καπναγωγού, θα πρέπει να πληρούν την ελάχιστη θερμοκρασιακή κλάση των 1200 C

• Η εσωτερική γωνία μέσα στη καμινάδα που συνδέει τον διπλό ομόκεντρο καπναγωγό με τον κάθετο καπναγωγό θα πρέπει να στηρίζεται σύμφωνα με τις οδηγίες εγκατάστασης. Οι οδηγίες εγκατάστασης του κατασκευαστή για τα συστήματα καπναγωγού θα πρέπει πάντα να ακολουθούνται στο ακέραιο.

• Σε υπάρχουσες εγκαταστάσεις, η καμινάδαπρέπει να επιθεωρείται και αν είναι αναγκαίο να καθαρίζεται πριν η νέα εγκατάσταση παραδοθεί σε λειτουργία.

• Πρέπει πάντα να εξασφαλίζεται η στεγανότητα της καμινάδας, όταν διαπερνά χώρους διαβίωσης Επιτρεπόμενο μήκος καπναγωγού και προδιαγραφές συστήματος Όταν μια καμινάδα (π.χ. χτιστή καμινάδα) χρησιμοποιείται για είσοδο φρέσκου αέρα, οι παρακάτω προδιαγραφές θα πρέπει να τηρούνται.. Σωλήνας καπναγωγού Διάσταση καμινάδας [mm] Μέγιστο μήκος (mtr) Diameter (mm) (rigid or flexible) Square Round DN 60 115 x 115

29Daikin Europe NV 35 6 ΑΡΧΙΚΗ ΕΚΚΙΝΗΣΗ ΜΟΝΑΔΑΣ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ

6.1 Πλήρωση και εξαέρωση μονάδας και εγκατάσταση

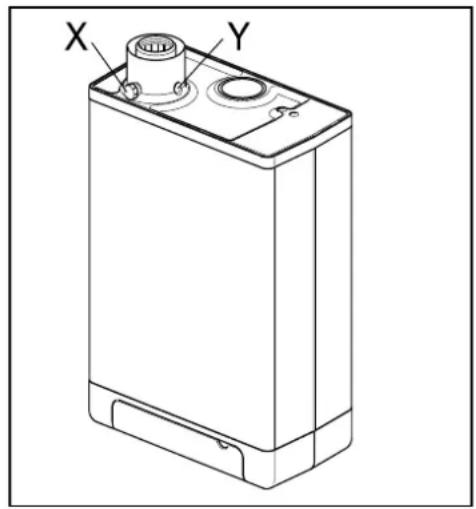

1. Εισάγετε το βύσμα μονάδας μέσα σε μία υποδοχή.

Η μονάδα μπορεί να εκτελέσει αυτοέλεγχο: 2 (στην οθόνη σέρβις). Η μονάδα θα μεταβεί στη συνέχεια σε ρύθμιση απενεργοποίησης: - (στην οθόνη σέρβις) και η πίεση CH εμφανίζεται στην οθόνη θερμοκρασίας .

Εάν η πίεση CH είναι μικρότερη από 0,5 bar, η πίεση CH θα αναβοσβήνει πάνω στην οθόνη. Στη ρύθμιση απενεργοποίησης, θα εμφανίζεται η πίεση CH.

2. Συνδέστε το σωλήνα πλήρωσης στην τάπα πλήρωσης/αποστράγγισης και

γεμίστε την εγκατάσταση με καθαρό πόσιμο νερό, σε πίεση μεταξύ 1 και 2 bar, εάν η εγκατάσταση είναι κρύα (μπορείτε να το διαπιστώσετε από την οθόνη θερμοκρασίας ).

3. Αερίστε το σύστημα με χειροκίνητο αεριστήρα (A).

Κατόπιν παραγγελίας, μπορεί να ενσωματωθεί αυτόματος αεριστήρας πάνω στη μονάδα αντί του χειροκίνητου αεριστήρα.

4. Αερίστε την εγκατάσταση με χειροκίνητους αεριστήρες πάνω στα καλοριφέρ.

5. Γεμίστε την εγκατάσταση CH εάν η πίεση έχει πέσει κατά πολύ λόγω

6. Ελέγξτε όλες τις συνδέσεις για διαρροές.

7. Ελέγξτε αν το σιφόνι έχει γεμίσει με νερό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εάν το σιφόνι δεν έχει γεμίσει με νερό, τα καυσαέρια μπορεί να απελευθερώνονται μέσα στο χώρο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εάν έχει προστεθεί πρόσθετο στο νερό CH, πρέπει αυτό να είναι κατάλληλο για υλικά που χρησιμοποιούνται στη μονάδα, όπως χαλκός, ορείχαλκος, ανοξείδωτος χάλυβας, χάλυβας, πλαστικό και λάστιχο. Το πρόσθετο πρέπει ιδανικά να φέρει πιστοποίηση KIWA/ATA/A.

1. Ανοίξτε την κεντρική βάνα για να επαναφέρετε το DHW υπό πίεση.

2. Αερίστε τον εναλλάκτη και το σύστημα σωληνώσεων ανοίγοντας τη βάνα

DHW. Αφήστε τη βάνα ανοιχτή έως ότου ο αέρας εξέλθει από το σύστημα.

3. Ελέγξτε όλες τις συνδέσεις για διαρροές.

6.1.3 Τροφοδοσία αερίου

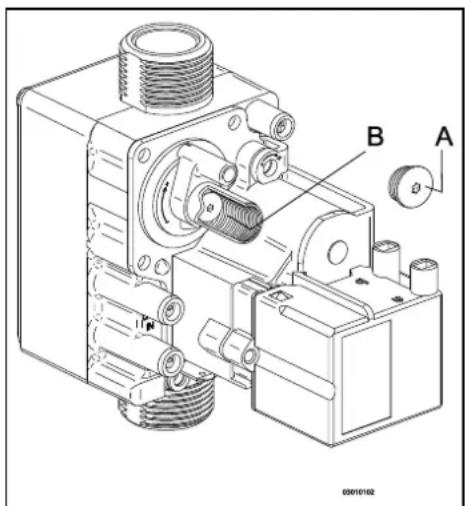

1. Αερίστε το σωλήνα αερίου με την οπή μέτρησης αρχικής πίεσης (D) πάνω

2. Ελέγξτε όλες τις συνδέσεις για διαρροές.

3. Ελέγξτε την αρχική πίεση και την πίεση απόκλισης (δείτε παρ. 7.7).Daikin Europe NV 36

6.2 Αρχική εκκίνηση μονάδας

Ενεργοποίηση/απενεργοποίηση

Κουμπί ενεργοποίησης/απενεργοποίησης

Λειτουργία CH ή ρύθμιση μέγιστης θερμοκρασίας CH

Κουμπί βάνα/CH για να ρυθμίσετε την επιθυμητή θερμοκρασία

Λειτουργία βάνας ή ρύθμιση θερμοκρασίας βάνας

Απαραίτητη θερμοκρασία CH ή νερό βάνας σε °C / πίεση νερού CH σε bar / κατάσταση δυσλειτουργίας

Λειτουργία άνεσης βάνας απενεργοποίηση / eco / κουμπί ενεργοποίησης

Λειτουργία άνεσης βάνας eco

Λειτουργία άνεσης βάνας ενεργοποίηση

Κουμπί σέρβις / πραγματική θερμοκρασία κατά τη διάρκεια αιτήματος

Αναβοσβήνει σε περίπτωση δυσλειτουργίας

Μετά από την ολοκλήρωση των παρακάτω ενεργειών, επιτρέπεται η αρχική εκκίνηση της μονάδας.

1. Πατήστε το κουμπί για αρχική λειτουργία της μονάδας.

Ο εναλλάκτης θερμότητας θα θερμανθεί και πάνω στην οθόνη σέρβις θα εμφανιστεί 3., 4 και 7 (Ανάλογα με την κατάσταση του εξωτερικού διακόπτη eco ή/και τη ρύθμιση OpenTherm). 2. Ρυθμίστε τη ρύθμιση αντλίας βάσει της μέγιστης ρυθμισμένης ισχύος και της πλευρικής αντίστασης νερού της εγκατάστασης. Για την κεφαλή νερού της αντλίας και την απώλεια πίεσης της μονάδας: (δείτε παρ. 7.4). 3. Ρυθμίστε το θερμοστάτη χώρου σε υψηλότερη ρύθμιση από αυτή της θερμοκρασίας χώρου. Η λειτουργία θα μεταβεί σε λειτουργία CH: 5 στην οθόνη σέρβις .

4. Ενεργοποιήστε την εγκατάσταση.

5. Ελέγξτε αν η ρυθμισμένη μέγιστη ισχύς CH αντιστοιχεί στην απαιτούμενη τιμή. Εφόσον χρειαστεί μπορεί να ρυθμιστεί η μέγιστη ισχύς CH (βλέπε παρ. 7.2 παράμετρο c και 3 και παρ. 7.3) 6. Ελέγξτε αν η ρυθμισμένη ελάχιστη και μέγιστη τιμή των χαρακτηριστικών αντλίας έχουν διορθωθεί σωστά (βλέπε παρ. 7.2 και παράμετρο 3 και c και παρ. 7.4)

7. Απενεργοποιήστε τη μονάδα.

8. Εκκενώστε τον αέρα από τη μονάδα και την εγκατάσταση αφού κρυώσει (γεμίστε εφόσον χρειαστεί).

9. Ενεργοποιήστε τη μονάδα.

10. Ελέγξτε την παροχή θέρμανσης και ζεστού νερού ως προς την ορθή λειτουργία τους.

11. Κατευθύνετε το χρήστη στο θέμα της πλήρωσης, της εξαέρωσης και της λειτουργίας της παροχής θέρμανσης και ζεστού νερού.

Η μονάδα εξοπλίζεται με έναν ηλεκτρονικό ελεγκτή λέβητα, ο οποίος ενεργοποιεί τον ελεγκτή του λέβητα και ελέγχει τη ρυθμιστική αντλία, σε κάθε αίτημα θέρμανσης από τη θέρμανση ή από την παροχή ζεστού νερού. Η αντλία κυκλοφορίας θα λειτουργεί σε κάθε αίτημα θέρμανσης για τη θέρμανση. Η αντλία συνεχίζει να λειτουργεί για περίπου 1 λεπτό. Ο χρόνος συνέχισης λειτουργίας μπορεί να αλλάξει σε κάθε αίτημα (βλέπε παρ. 7.2). Η αντλία θα λειτουργεί αυτόματα 1 φορά ανά 24 ώρες, για 10 δευτερόλεπτα, ούτως ώστε να αποφευχθεί το μπλοκάρισμά της. Η συγκεκριμένη αυτόματη ενεργοποίηση της αντλίας πραγματοποιείται 24 ώρες μετά το τελευταίο αίτημα θέρμανσης. Για να αλλάξετε το χρόνο πρέπει να ενεργοποιήσετε στιγμιαία το θερμοστάτη χώρου στην επιθυμητή χρονική

Για την παροχή ζεστού νερού δεν θα λειτουργεί η αντλία.Daikin Europe NV 37

6.3 Απενεργοποίηση μονάδας

Εκκενώστε τη μονάδα και την εγκατάσταση, σε περίπτωση διακοπής του ηλεκτρικού ρεύματος και όταν υπάρχει κίνδυνος παγώματος.

1. Αφαιρέστε το βύσμα από την υποδοχή.

2. Εκκενώστε τη μονάδα με την τάπα πλήρωσης/αποστράγγισης.

3. Εκκενώστε την εγκατάσταση στο πιο χαμηλό σημείο.

4. Κλείστε την κεντρική βάνα της παροχής ζεστού και κρύου νερού της μονάδας.

5. Εκκενώστε τη μονάδα λύνοντας τους συνδέσμους ζεστού νερού χρήσης (ΖΝΧ)

6. Αδειάστε το σιφόνι.

6.3.1 Αντιπαγωτική προστασία

Προς αποφυγή παγώματος της εξόδου συμπυκνώματος, η μονάδα πρέπει να εγκατασταθεί σε χώρο που προστατεύεται από το ψύχος. Αυτή η μονάδα έχει εξοπλιστεί με αντιπαγωτική προστασία κατά του ψύχους. Εάν η θερμοκρασία του εναλλάκτη θερμότητας πέσει υπερβολικά, ο λέβητας θα ενεργοποιηθεί έως ότου ο εναλλάκτης θερμότητας θερμανθεί επαρκώς. Εάν υπάρχει πιθανότητα παγώματος της εγκατάστασης (ή μέρος αυτής), ένας (εξωτερικός) θερμοστάτης ψύχους πρέπει να ενσωματωθεί στο πιο κρύο σημείο, στο σωλήνα επιστροφής. Αυτός πρέπει να συνδεθεί σύμφωνα με το σχεδιάγραμμα ηλεκτρικής συνδεσμολογίας (δείτε παρ. 10.2).

Εάν έχει τοποθετηθεί (εξωτερικός) θερμοστάτης ψύχους στην εγκατάσταση και έχει συνδεθεί στη μονάδα, δεν θα είναι ενεργός εάν η μονάδα στον πίνακα ελέγχου έχει απενεργοποιηθεί ( - στην οθόνη σέρβις).Daikin Europe NV 38 7 ΡΥΘΜΙΣΗ ΚΑΙ ΠΡΟΣΑΡΜΟΓΗ Η λειτουργία της μονάδας μπορεί να επηρεαστεί από τις ρυθμίσεις (παραμέτρους) στον ελεγκτή του λέβητα. Μέρος αυτής μπορεί να διαμορφωθεί άμεσα μέσω του πίνακα ελέγχου, μπορεί να ρυθμιστεί άλλο μέρος μέσω κωδικού.

7.1 Άμεσα μέσω πίνακα ελέγχου

Είναι δυνατός ο άμεσος χειρισμός των παρακάτω λειτουργιών. Μονάδα ενεργοποίηση/απενεργοποίηση Το κουμπί ενεργοποιεί τη μονάδα. Όταν η μονάδα είναι ενεργή, το πράσινο LED πάνω από το κουμπί θα είναι αναμμένο. Όταν η μονάδα είναι απενεργοποιημένη, μία ράβδος θα είναι αναμμένη στην οθόνη σέρβις (

) για να υποδείξει ότι η μονάδα είναι συνδεδεμένη στην ηλεκτρική τροφοδοσία. Σε αυτή τη ρύθμιση λειτουργίας, η οθόνη θερμοκρασίας θα εμφανίζει επίσης την πίεση στην εγκατάσταση CH (σε bar). Θερινή λειτουργία . Όταν η παράμετρος q έχει ρυθμιστεί σε μια τιμή σε αντίθεση με 0 καλοκαίρι η λειτουργία μπορεί να ενεργοποιηθεί πιέζοντας το κουμπί . Σε λειτουργία το καλοκαίρι η κεντρική θέρμανση έχει κλείσει , ενώ ζεστού νερού παραμένει ενεργή . Θερινή λειτουργία μπορεί να ενεργοποιηθεί πιέζοντας το κουμπί . και πάλι μετά την ενεργοποίηση του λέβητα . Στην οθόνη [ Έτσι ] , [ Su ] ή [ Et ] εμφανίζεται ( ο κωδικός στην οθόνη εξαρτάται από τη ρύθμιση της παραμέτρου q ) . Θερινή λειτουργία μπορεί να απενεργοποιηθεί πατώντας το το κουμπί δύο φορές . Ο λέβητας θα είναι τότε σε κανονική λειτουργική κατάσταση και πάλι .

Η λειτουργία άνεσης βάνας μπορεί να ελεγχθεί από το κουμπί άνεσης βάνας και διαθέτει τις παρακάτω ρυθμίσεις: Εντός: ( LED αναμμένο) Η λειτουργία άνεσης της μονάδας παραμένει διαρκώς ενεργοποιημένη. Ο εναλλάκτης θερμότητας διατηρείται διαρκώς ζεστός. Η μονάδα παρέχει άμεσα ζεστό νερό. Eco: ( LED αναμμένο) Η λειτουργία άνεσης της μονάδας διαθέτει δυνατότητα αυτοεκμάθησης. Η μονάδα θα ρυθμιστεί στη χρήση του ζεστού νερού οικιακής χρήσης. Αυτό σημαίνει ότι ο εναλλάκτης θερμότητας δεν θα διατηρείται ζεστός κατά τη διάρκεια της νύχτας ή κατά τη διάρκεια μεγάλων απουσιών. Απενεργοποίηση: (Και τα δύο LED απενεργοποιημένα) Απενεργοποίηση: Ο εναλλάκτης θερμότητας δεν διατηρείται ζεστός, πράγμα που σημαίνει ότι η τροφοδοσία ζεστού νερού χρήσης (ΖΝΧ) διαρκεί λίγο περισσότερο. Εάν δεν υπάρχει ανάγκη για ζεστό νερό χρήσης (ΖΝΧ) ή άμεση τροφοδοσία του, η λειτουργία άνεσης μπορεί να απενεργοποιηθεί.

Ελέγξτε τη φύση της δυσλειτουργίας βάσει του κωδικού δυσλειτουργίας σε παρ. 8.2 και εφόσον είναι δυνατό αντιμετωπίστε την αιτία της δυσλειτουργίας πριν από την επαναφορά της

Εάν λαμβάνει χώρα υπόδειξη δυσλειτουργίας κλειδώματος με τη βοήθεια ενός LED που αναβοσβήνει πάνω από το κουμπί και ενός αριθμού στην οθόνη , η μονάδα μπορεί να επανεκκινήσει πατώντας το κουμπί επαναφοράς . Αλλαγή ρυθμίσεων διαφόρων λειτουργιών: Πατώντας το κουμπί για 2 δευτερόλεπτα, θα μεταβείτε στο μενού ρύθμισης χρήστη (το LED σε και η ένδειξη αριθμού θα αρχίσει να αναβοσβήνει). Εάν πατήσετε επανειλημμένως το κουμπί , θα αναβοσβήνει διαφορετικό LED λειτουργίας κάθε φορά. Όταν το LED αναβοσβήνει, η κατάλληλη λειτουργία μπορεί να ρυθμιστεί με το κουμπί και . Η ρυθμισμένη τιμή εμφανίζεται στην οθόνη . Το κουμπί ενεργοποίησης/απενεργοποίησης κλείνει το μενού ρύθμισης και οι αλλαγές δεν αποθηκεύονται. Το κουμπί επαναφοράς κλείνει το μενού ρύθμισης και αποθηκεύει τις αλλαγές. Εάν δεν πατηθεί κανένα κουμπί για 30 δευτερόλεπτα, το μενού ρύθμισης θα κλείσει αυτόματα και οι αλλαγές αποθηκεύονται.Daikin Europe NV 39 Μέγιστη θερμοκρασία CH εξόδου νερού Πατήστε το κουμπί έως ότου αρχίσει να αναβοσβήνει το LED σε . Χρησιμοποιήστε το κουμπί και για να καταχωρίσετε θερμοκρασία μεταξύ 30°C και 90°C (τυπική ρύθμιση 80°C). Θερμοκρασία νερού βρύσης Πατήστε το κουμπί έως ότου αρχίσει να αναβοσβήνει το LED σε . Χρησιμοποιήστε το κουμπί και για να καταχωρίσετε θερμοκρασία μεταξύ 40°C και 65°C (τυπική ρύθμιση 60°C).

7.2 Ρυθμίσεις παραμέτρου μέσω κωδικού σέρβις

Οι παράμετροι του ελεγκτή του λέβητα έχουν διαμορφωθεί εργοστασιακά σύμφωνα με τον παρακάτω πίνακα. Αυτές οι παράμετροι μπορούν να αλλάξουν μόνο με κωδικό σέρβις. Προβείτε στις παρακάτω ενέργειες για να ενεργοποιήσετε τη μνήμη προγράμματος:

1. Πατήστε το κουμπί και το κουμπί ταυτόχρονα, έως ότου εμφανιστεί 0 στην οθόνη σέρβις και 0 στην οθόνη θερμοκρασίας.

2. Χρησιμοποιήστε το κουμπί για να καταχωρίσετε 15 (κωδικός σέρβις) στην οθόνη θερμοκρασίας.

3. Χρησιμοποιήστε το κουμπί για να ρυθμίσετε την παράμετρο που επιθυμείτε να διαμορφώσετε στην οθόνη σέρβις.

4. Χρησιμοποιήστε το κουμπί και το κουμπί για να ρυθμίσετε την παράμετρο στην επιθυμητή τιμή (εμφανίζεται) στην οθόνη

5. Μετά από την καταχώριση όλων των επιθυμητών αλλαγών, πατήστε το κουμπί έως ότου εμφανιστεί P στην οθόνη σέρβις.

Ο ελεγκτής του λέβητα έχει στο σημείο αυτό προγραμματιστεί εκ νέου.

Πατώντας το κουμπί θα μεταβείτε εκτός του μενού χωρίς αποθήκευση των αλλαγών της παραμέτρου. Παράδειγμα: Αλλαγή μέγιστης ισχύος CH

1. Πατήστε ταυτόχρονα τα κουμπιά και .

2. Χρησιμοποιήστε το κουμπί για να μεταβείτε σε 15 .

3. Πατήστε το κουμπί 3 φορές. Τα 60 και 3 θα εμφανιστούν στην οθόνη.

4. Χρησιμοποιήστε το κουμπί για να αλλάξετε το 60 σε 70.

5. Πατήστε το κουμπί έως ότου εμφανιστεί P .

6. Στο σημείο αυτό έχει ενσωματωθεί η αλλαγή. Η μέγιστη ισχύς CH έχει αυξηθεί από 60 σε 70%.

Πρόσβαση σε ρυθμίσεις τεχνικού εγκατάστασης, πρέπει να καταχωρηθεί ο κωδικός σέρβις (=15)

0= συνδυαστικά 1= Solo EKOMBG22ABV1 + λέβητας 2= Βάνα (μόνο ζεστό νερό) 3= Solo

0= χρόνος συνέχισης λειτουργίας αντλίας, ενεργός 1= αντλία συνεχώς ενεργή 2-5 = δεν ενεργή

Ρύθμιση μέγιστης ισχύς CH

Ρύθμιση επίτευξης ρυθμισμένης τιμής παραμέτρου c έως και 100% (100 % = 99 + 1x )

Μέγιστη χωρητικότητα ρυθμιστικής αντλίας CH

Ρύθμιση επίτευξης ρυθμισμένης τιμής παραμέτρου c. έως και 100%

Ρύθμιση μέγιστης ισχύος ζεστού νερού

Ρύθμιση επίτευξης ρυθμισμένης τιμής παραμέτρου d έως και 100%

Ελάχ. θερμοκρασία εξερχόμενου νερού συμπληρωματικής ζώνης της γραμμής

Επίτευξη ρύθμισης 10°C σε ρυθμισμένη τιμή παραμέτρου 5

Μέγ. τιμή ρύθμισης θερμοκρασίας εξερχόμενου νερού συμπληρωματικής

Επίτευξη ρύθμισης 30°C έως 90°C

Ελάχ. εξωτερική θερμοκρασία της γραμμής καυσίμου

Επίτευξη ρύθμισης -30°C έως 10°C

Μέγ. εξωτερική θερμοκρασία της γραμμής

Επίτευξη ρύθμισης 15°C έως 30°C

Χρόνος συνέχισης λειτουργίας αντλίας CH μετά από λειτουργία CH

Επίτευξη ρύθμισης 0 έως 15 λεπτά

Χρόνος συνέχισης λειτουργίας αντλίας CH μετά από λειτουργία λέβητα

Επίτευξη ρύθμισης 0 έως 15 λεπτά (δεν ισχύει σε συνδυαστική μονάδα)Daikin Europe NV 40

Ρύθμιση τρίοδης βαλβίδας ή ηλεκτρικής

0= τροφοδοτείται με ρεύμα κατά τη λειτουργία CH 1= τροφοδοτείται με ρεύμα κατά τη λειτουργία ζεστού νερού και κατά την αναμονή 2= τροφοδοτείται κατά τη διάρκεια του εκάστοτε αιτήματος θέρμανσης (CH, ζεστό νερό και λειτουργία συνεχής θέρμανσης) 3= ρύθμιση ομάδας 4 και άνω = δεν ενεργή

0= απενεργοποίηση 1= ενεργοποίηση

0= βηματική ρύθμιση απενεργοποίησης κατά τη λειτουργία CH 1= βηματική ρύθμιση ενεργοποίησης κατά τη λειτουργία CH 2= Έλεγχος τροφοδοσίας ρεύματος από την ενεργοποίηση του θερμοστάτη χώρου Open Therm

Επίτευξη ρύθμισης 20 έως 50%

Ελάχιστη χωρητικότητα ρυθμιστικής αντλίας CH

Επίτευξη ρύθμισης 15 σε ρυθμισμένη τιμή παρ. 3.

Ελάχιστες σ.α.λ. ζεστού νερού

Επίτευξη ρύθμισης 20 έως 50%

Ελάχ. θερμοκρασία εξερχόμενου νερού συμπληρωματικής ζώνης σε OT (OpenTherm) ή θερμοστάτη RF

Επίτευξη ρύθμισης 10°C έως 60°C E . Αντίδραση OT και θερμοστάτη χώρου RF

0= δεν αποκρίνεται σε αίτημα ζεστού νερού εάν η επιθυμητή θερμοκρασία είναι μικρότερη από τη ρυθμισμένη τιμή παρ. E 1= αποκρίνεται σε αίτημα ζεστού νερού με ελάχιστη θερμοκρασία εξερχόμενου νερού συμπληρωματικής ζώνης περιορισμένη σε ρυθμισμένη τιμή παρ. E 2= αποκρίνεται σε αίτημα ζεστού νερού με μέγιστη θερμοκρασία εξερχόμενου νερού συμπληρωματικής ζώνης (λειτουργία ενεργοποίησης/απενεργοποίησης)

Επίτευξη ρύθμισης 40 έως 99% των ρυθμισμένων μέγιστων σ.α.λ. F . Ελάχιστες σ.α.λ. εκκίνησης ζεστού νερού

Επίτευξη ρύθμισης 40 έως 99% των ρυθμισμένων μέγιστων σ.α.λ.

Μέγ. σ.α.λ. ανεμιστήρα

Επίτευξη ρύθμισης 40 έως 50 (40=4000 σ.α.λ., 50=5000 σ.α.λ.). Σημειώστε: Εργοστασιακή ρύθμιση, οι σ.α.λ. μπορεί να διαφέρουν

προστασίας από λεγιονέλλα

δεν ενεργή (Μόνο για λέβητες με δοχείο ζεστού νερού)

Ρυθμισμένη θερμοκρασία κατά τη λειτουργία λέβητα (Ta)

Επίτευξη ρύθμισης 60°C έως 90°C

Θερμοκρασία ζεστού νερού σε άνεση/Eco

Επίτευξη ρύθμισης 0 ή 40°C έως 60°C 0 = θερμοκρασία αναθέρμανσης ίση με θερμοκρασία ζεστού νερού

Χρόνος αναμονής ανταπόκρισης σε αίτημα CH

Επίτευξη ρύθμισης 0 – 15 λεπτά

Χρόνος αναμονής λειτουργίας CH μετά από λειτουργία ζεστού νερού

Επίτευξη ρυθμίσεων 0 έως 15 λεπτά

Επίτευξη ρύθμισης 0, 1 έως 10 0 = Λειτουργία άνεσης ελεγχόμενη από το θερμοστάτη χώρου Open Therm 1 – 10 αριθμός ημερών eco

Χρόνος ανακύκλωσης κατά τη λειτουργία

Ελάχιστος χρόνος απενεργοποίησης σε θερμοκρασία νερού λέβητα Μπορεί να ρυθμιστεί σε 0 έως 15 λεπτά

Τιμή αναφοράς ζεστού νερού

0 = Θερινή λειτουργία απενεργοποιείται 1 = Θερινή λειτουργία πρέπει να ενεργοποιηθεί ( * 1 ) κουμπιού ( κωδικός στην οθόνη : Σου ) 2 = Θερινή λειτουργία πρέπει να ενεργοποιηθεί ( * 1 ) κουμπιού ( κωδικός στην οθόνη : Μέχρι ) 3 = Θερινή λειτουργία πρέπει να ενεργοποιηθεί ( * 1 ) κουμπιού ( κωδικός στην οθόνη : Et )

Συντελεστής καμπύλη θέρμανσης

δεν ενεργήDaikin Europe NV 41

7.3 Ρύθμιση μέγιστης ισχύος CH

Η μέγιστη ισχύς CH έχει ρυθμιστεί σε 60% εργοστασιακά. Εάν δεν απαιτείται ισχύς για την εγκατάσταση CH, η μέγιστης ισχύς CH μπορεί να αλλάξει ρυθμίζοντας τις σ.α.λ. του ανεμιστήρα. Δείτε πίνακα: Ρύθμιση ισχύος CH. Αυτός ο πίνακας εμφανίζει τη σχέση μεταξύ των σ.α.λ. του ανεμιστήρα και της ισχύος

Επιθυμητή ισχύς CH σε kW (περ.) Ρυθμίσεις σε οθόνη σέρβις EKOMBG*ABV1 (σε % μέγιστων σ.α.λ.)

Η ισχύς μειώνεται αργά όταν η φωτιά ανάψει και χαμηλώσει όταν η ρυθμισμένη θερμοκρασία εξερχόμενου νερού συμπληρωματικής ζώνης επιτευχθεί (ρύθμιση σε τροφοδοσία T). Το ελάχιστο ποσό τροφοδοσίας (l/h) Ρύθμιση ισχύος (kW)

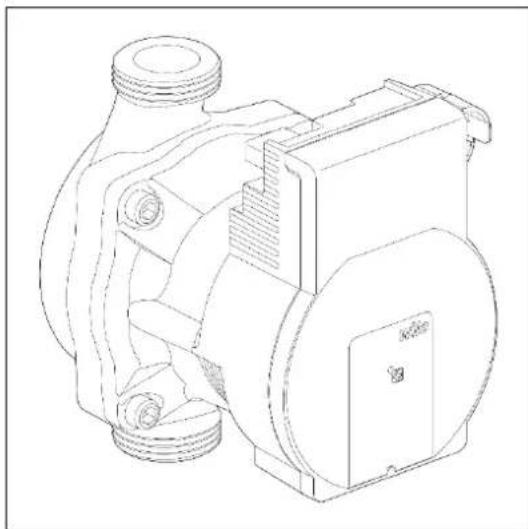

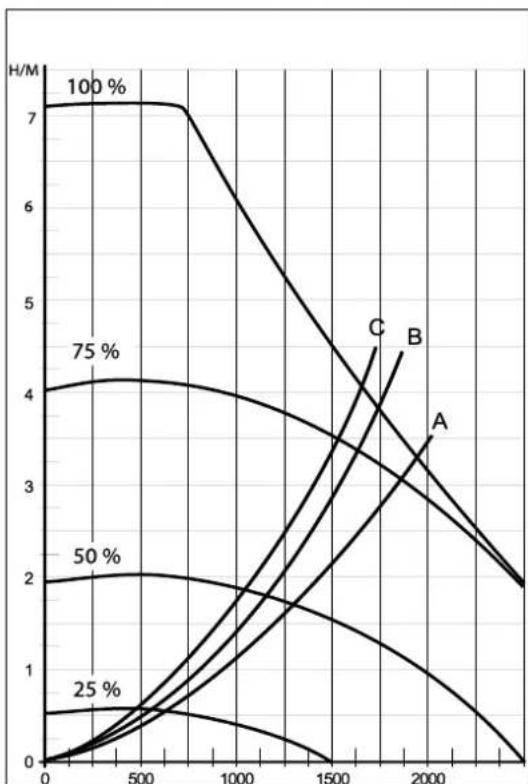

7.4 Ρυθμισμένη απόδοση αντλίας

Οι λέβητες EKOMBG*ABV1 CH έχουν εξοπλιστεί με ρυθμιστική αντλία κλάσης Α, η οποία ρυθμίζει βάσει της παρεχόμενης ισχύος CH. Η ελάχιστη και μέγιστη χωρητικότητα της αντλίας μπορεί να ρυθμιστούν με τις παραμέτρους 3 και c. Βλέπε επίσης παρ. 7.2. Η ρυθμισμένη τιμή παραμέτρου 3. (μέγ. ρύθμιση αντλίας) είναι το ποσοστό της μέγιστης χωρητικότητας αντλίας και συνδέεται με τη ρυθμισμένη μέγιστη ισχύ CH, όπως αυτή έχει ρυθμιστεί με την παράμετρο 3 Η ρυθμισμένη τιμή παραμέτρου c. (ελάχ. ρύθμιση αντλίας) συνδέεται με την ελάχιστη ισχύ CH, όπως αυτή έχει ρυθμιστεί με την παράμετρο c Εάν το φορτίο CH ρυθμιστεί μεταξύ της ελάχιστης και της μέγιστης τιμής, η χωρητικότητα αντλίας μπορεί να ρυθμιστεί αναλόγως. Γράφημα απώλειας πίεσης μονάδας CH πλευρά

7.5 Ρύθμιση αντιστάθμισης

Κατά τη σύνδεση ενός εξωτερικού αισθητήρα, η θερμοκρασία εξερχόμενου νερού ρυθμίζεται αυτόματα ανάλογα με την θερμοκρασία περιβάλλοντος, σύμφωνα με τη ρυθμισμένη γραμμή καυσίμου. Η μέγιστη θερμοκρασία εξερχόμενου νερού συμπληρωματικής ζώνης (Tmax) ρυθμίζεται από την οθόνη θερμοκρασίας. Εάν το επιθυμείτε, η γραμμή καυσίμου μπορεί να αλλάξει χρησιμοποιώντας κωδικό σέρβις (βλέπε παρ.7.2). Η ρύθμιση που εξαρτάται από τη θερμοκρασία λειτουργεί μόνο με θερμόμετρο ενεργοποίησης- απενεργοποίησης. Κατά την εφαρμογή θερμοστάτη Open Therm, η εξωτερική θερμοκρασία διαβιβάζεται, ωστόσο η στάθμη καυσίμου του λέβητα CH δεν είναι

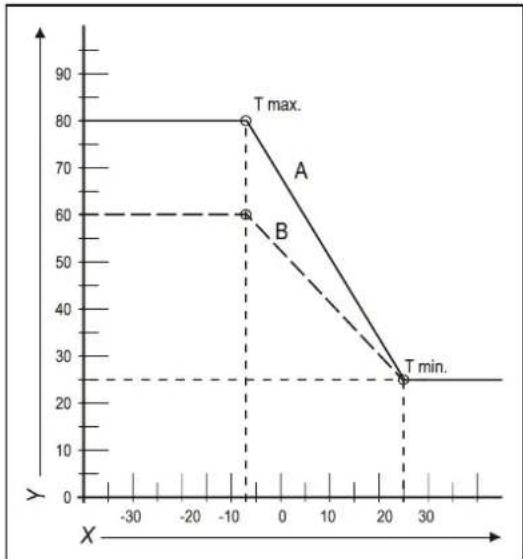

Γράφημα γραμμής καυσίμου

X. T περιβάλλοντος σε °C

Y. T εξερχόμενου νερού σε °C A. Εργοστασιακή ρύθμιση (Tmax CH = 80°C, Tmin CH = 25°C, Tmin ex = -7°C, Tmax ex = 25°C) B. Παράδειγμα (Tmax CH = 60°C, Tmin CH = 25°C, Tmin ex = -7°C, Tmax ex = 25°C)Daikin Europe NV 42

7.6 Μετατροπή σε διαφορετικό τύπο αερίου

Η εργασία σε μέρη που φέρουν αέριο επιτρέπεται να πραγματοποιείται μόνο από πιστοποιημένο τεχνικό εγκατάστασης.

Εάν μία μονάδα έχει συνδεθεί σε διαφορετικό τύπο αερίου από αυτό, για το οποίο είχε ρυθμιστεί από τον κατασκευαστή, πρέπει να αντικατασταθεί ο δακτύλιος δοσολογίας αερίου. Υπάρχουν σετ μετατροπής για άλλους τύπους αερίου. Μετατροπή δακτυλίου δοσολογίας

1. Απενεργοποιήστε το λέβητα και αφαιρέστε το βύσμα από την υποδοχή.

2. Κλείστε τη βαλβίδα αερίου.

3. Αφαιρέστε το μπροστινό πλαίσιο από τη μονάδα.

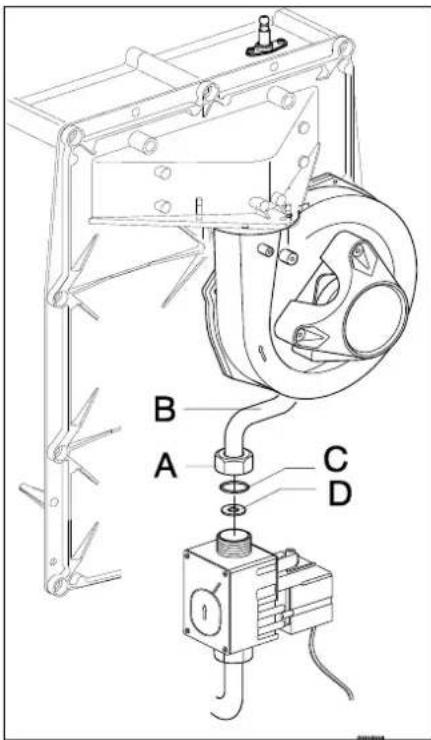

4. Λύστε το σύνδεσμο (A) πάνω από το μπλοκ αερίου και στρέψτε το σωλήνα ανάμιξης αερίου (B)

5. Αντικαταστήστε το δακτύλιο O (C) και το δακτύλιο δοσολογίας αερίου (D) με τους δακτυλίους

μέσα στο σετ μετατροπής.

6. Επανασυναρμολογήστε ακολουθώντας την αντίστροφη σειρά.

7. Ανοίξτε τη βαλβίδα αερίου.

8. Ελέγξτε αν έχουν σφραγιστεί οι σύνδεσμοι αερίου πριν από το μπλοκ αερίου.

9. Εισαγάγετε το βύσμα μέσα στην υποδοχή και ενεργοποιήστε το λέβητα.

10. Ελέγξτε αν έχουν σφραγιστεί οι σύνδεσμοι αερίου μετά το μπλοκ αερίου (κατά τη διάρκεια

11. Στο σημείο αυτό ελέγξτε τη ρύθμιση αναλογίας αερίου/αέρα (δείτε παρ. 7.7).

12. Τοποθετήστε ένα αυτοκόλλητο του πιστοποιημένου τύπου αερίου πάνω από το υπάρχον

αυτοκόλλητο στο μπλοκ αερίου.

13. Τοποθετήστε ένα αυτοκόλλητο του πιστοποιημένου τύπου αερίου στην πλακέτα τύπου.

14. Επαναφέρετε το μπροστινό πλαίσιο πάνω στη μονάδα.

7.7 Ρύθμισή αερίου/αέρα

Η ρύθμιση αερίου/αέρα έχει ρυθμιστεί εργοστασιακά και δεν χρειάζεται ρυθμίσεις σε γενικές γραμμές. Η ρύθμιση μπορεί να ελεγχθεί μετρώντας το ποσοστό CO

στα καυσαέρια ή μετρώντας την

Σε περίπτωση οποιασδήποτε παρεμβολής, η αντικατάσταση του μπλοκ αερίου ή η μετατροπή σε διαφορετικό τύπο αερίου, η ρύθμιση πρέπει να ελεγχθεί και ρυθμιστεί σύμφωνα με τους παρακάτω πίνακες.

Ο έλεγχος CO2 πρέπει να πραγματοποιείται με ανοιχτό κάλυμμα. Εάν το κάλυμμα είναι κλειστό, το CO2% μπορεί να είναι μεγαλύτερο από την τιμή που αναφέρεται στον παραπάνω

Τύπος αερίου Φυσικό αέριο L Προπάνιο P Κατηγορία αερίου 2E/H G20 3P / G31

% σε Χαμηλή ρύθμιση (L) ( και ) Με ανοιχτό κάλυμμα Δείτε παρ. 7.8 Δείτε παρ.7.8

% σε Χαμηλή ρύθμιση (H) ( και 2x) Με ανοιχτό κάλυμμα Δείτε παρ.7.8 Δείτε παρ.7.8 Αρχική πίεση αερίου (mBar) 20 mBar 30/37/50 mbar Δακτύλιος δοσολογίας αερίου (ισχύει μόνο σε συνδυασμό με ανεμιστήρα με ενσωματωμένη σήραγγα venturi (βλέπε σχεδιάγραμμα ) Φυσικό αέριο L Προπάνιο P EKOMBG22ABV1

7.8 Ρύθμιση αερίου/αέρα

έχει ρυθμιστεί εργοστασιακά και δεν χρειάζεται ρυθμίσεις σε γενικές γραμμές. Η ρύθμιση μπορεί να ελεγχθεί με μέτρηση του ποσοστού CO

στα αέρια καύσης. Σε περίπτωση οποιασδήποτε παρεμβολής της ρύθμισης, η αντικατάσταση της βαλβίδας αερίου ή η μετατροπή σε διαφορετικό τύπο αερίου πρέπει να ελεγχθεί και ρυθμιστεί σύμφωνα με τις παρακάτω οδηγίες. Ελέγχετε πάντα το ποσοστό CO

όταν το καπάκι είναι ανοιχτό. Έλεγχος ρύθμισης διοξειδίου του άνθρακα 1 Απενεργοποιήστε τη μονάδα της αντλίας θερμότητας με χειριστήριο. 2 Απενεργοποιήστε το λέβητα αερίου με το κουμπί . - εμφανίζεται στην οθόνη σέρβις. 3 Αφαιρέστε το μπροστινό πλαίσιο από το λέβητα αερίου. 4 Αφαιρέστε το σημείο δειγματοληψίας (a) και εισαγάγετε κατάλληλο καθετήρα ανάλυσης καπνοδόχου.

ΣΗΜΑΝΤΙΚO Βεβαιωθείτε ότι η διαδικασία έναρξης του μηχανήματος ανάλυσης έχει ολοκληρωθεί πριν από την εισαγωγή του καθετήρα μέσα στο σημείο δειγματοληψίας.

ΣΗΜΑΝΤΙΚO Αναμείνατε έως ότου ο λέβητας αερίου μεταβεί σε σταθερή λειτουργία. Ενδέχεται να λάβουν χώρα εσφαλμένες μετρήσεις εάν ο καθετήρας μέτρησης συνδεθεί πριν από τη μετάβαση του λέβητα σε σταθερή λειτουργία.

5 Ενεργοποιήστε το λέβητα αερίου με το κουμπί και δημιουργήστε αίτημα για θέρμανση χώρου. 6 Επιλέξτε την Υψηλή ρύθμιση πατώντας δύο φορές ταυτόχρονα τα κουμπιά και . Ένα κεφαλαίο γράμμα "H" θα εμφανιστεί στην οθόνη σέρβις. Η οθόνη χρήστη θα εμφανίσει ένα σύμβολο Απασχολημένο (Busy). ΜΗΝ πραγματοποιείτε έλεγχο όταν εμφανίζεται μικρό γράμμα "h". Σε αυτήν την περίπτωση, πατήστε ξανά και . 7 Αφήστε τις τιμές της οθόνης να σταθεροποιηθούν. Περιμένετε για τουλάχιστον 3 λεπτά και συγκρίνετε το ποσοστό CO

με τις τιμές στον παρακάτω πίνακα. Τιμή CO

μέγιστη ισχύ Φυσικό αέριο G20 Προπάνιο G31 (30/37/50 mbar) Μέγιστη τιμή

8 Σημειώστε το ποσοστό CO

στη μέγιστη ισχύ. Αυτό είναι σημαντικό σε ότι αφορά στα παρακάτω βήματα.

ΣΗΜΑΝΤΙΚO ΔΕΝ είναι δυνατή η ρύθμιση του ποσοστού CO

κατά την εκτέλεση του δοκιμαστικού προγράμματος. Εάν το ποσοστό CO

διαφέρει από τις τιμές στον παραπάνω πίνακα, επικοινωνήστε με το τμήμα σέρβις της περιοχής σας. 9 Επιλέξτε την Χαμηλό ρύθμιση πατώντας ταυτόχρονα μία φορά τα κουμπιά και Το "L" εμφανίζεται στην οθόνη σέρβις. Η οθόνη χρήστη θα εμφανίσει ένα σύμβολο Απασχολημένο (Busy). 10 Αφήστε τις τιμές της οθόνης να σταθεροποιηθούν. Περιμένετε για τουλάχιστον 3 λεπτά και συγκρίνετε το ποσοστό CO

με τις τιμές στον παρακάτω πίνακα. Τιμή CO

ελάχιστη ισχύ Φυσικό αέριο G20 Προπάνιο G31 (30/37/50 mbar) Μέγιστη τιμή (a) Ελάχιστη τιμή

σε μέγιστη ισχύ που έχει καταχωρηθεί στην Υψηλή ρύθμιση.Daikin Europe NV 44 11 Αν το ποσοστό CO

στη μέγιστη και την ελάχιστη ισχύ είναι εντός του εύρους που αναγράφεται στους παραπάνω πίνακες, η ρύθμιση CO

του λέβητα είναι σωστή. Εάν ΟΧΙ, ρυθμίστε τη ρύθμιση CO

σύμφωνα με τις οδηγίες στο ακόλουθο κεφάλαιο. 12 Απενεργοποιήστε τη μονάδα πατώντας το κουμπί και επαναφέρετε το σημείο δειγματοληψίας στη θέση του. Βεβαιωθείτε ότι είναι αεροστεγές. 13 Επαναφέρετε το μπροστινό πλαίσιο στη θέση του.

Η εργασία σε εξαρτήματα μεταφοράς αερίου επιτρέπεται να εκτελείται MONO από εξειδικευμένο αρμόδιο

Ρύθμιση διοξειδίου του άνθρακα

ΣΗΜΑΝΤΙΚO Ρυθμίστε τη ρύθμιση CO

μόνο εφόσον την ελέγξετε αρχικά και εφόσον βεβαιωθείτε ότι έχει λάβει χώρα η απαραίτητη ρύθμιση. Δεν επιτρέπεται η πραγματοποίηση ρυθμίσεων στη βαλβίδα αερίου χωρίς προηγούμενη έγκριση από τον εκπρόσωπο της Daikin της περιοχής σας. Στο Βέλγιο, η βαλβίδα αερίου μπορεί να ΜΗΝ είναι ρυθμισμένη ή/και μπορεί να ΜΗΝ έχει αφαιρεθεί ή σπάσει. Επικοινωνήστε με τον προμηθευτή σας.

1 Αφαιρέστε την τάπα (A) που καλύπτει τη βίδα του ρυθμιστή. 2 Στρέψτε τη βίδα (B) προς τα δεξιά για να αυξήσετε το ποσοστό CO

και προς τα αριστερά για να το μειώσετε. Ανατρέξτε στον παρακάτω πίνακα για την επιθυμητή τιμή. Καταμετρημένη τιμή σε μέγιστη

Ρυθμισμένες τιμές CO

(%) σε ελάχιστη ισχύ (μπροστινό καπάκι ανοιχτό) Φυσικό αέριο 2H (G20, 20 mbar) Προπάνιο 3P (G31,30/50/37 mbar) 10,8

3 Μετά τη μέτρηση του ποσοστού του CO

και την προσαρμογή της ρύθμισης, αντικαταστήστε την τάπα του καλύμματος και την τάπα του σημείου δειγματοληψίας. Βεβαιωθείτε ότι είναι αεροστεγή. 4 Επιλέξτε την Υψηλή ρύθμιση πατώντας δύο φορές ταυτόχρονα τα κουμπιά και . Ένα κεφαλαίο γράμμα θα εμφανιστεί στην οθόνη σέρβις. 5 Μετρήστε το ποσοστό CO

εξακολουθεί να αποκλίνει από τις τιμές στον πίνακα που υποδεικνύει το ποσοστό CO

στη μέγιστη ισχύ, επικοινωνήστε με τον τοπικό αντιπρόσωπο. 6 Πατήστε ταυτόχρονα τα + και - για να εγκαταλείψετε το δοκιμαστικό πρόγραμμα. 7 Επαναφέρετε το μπροστινό πλαίσιο στη θέση του.Daikin Europe NV 45 8 ΔΥΣΛΕΙΤΟΥΡΓΙΕΣ

8.1 Εμφάνιση τελευταίας δυσλειτουργίας

Χρησιμοποιήστε το κουμπί για να απενεργοποιήσετε τη μονάδα και πατήστε το κουμπί . Το κόκκινο LED δυσλειτουργίας είναι συνεχώς αναμμένο και ο τελευταίος κωδικός σφάλματος αναβοσβήνει στην οθόνη θερμοκρασίας. Εάν η μονάδα δεν έχει ανιχνεύσει ποτέ δυσλειτουργία κλειδώματος, τότε δεν θα εμφανιστεί κωδικός. Η τελευταία δυσλειτουργία κλειδώματος μπορεί να διαγραφεί με το σύντομο πάτημα του κουμπιού ενώ πατάτε το κουμπί .

8.2 Κωδικοί δυσλειτουργίας

Εάν το LED δυσλειτουργίας αναβοσβήνει, ο ελεγκτής του λέβητα έχει ανιχνεύσει κάποιο ελάττωμα. Θα εμφανιστεί κωδικός δυσλειτουργίας στην οθόνη θερμοκρασίας. Όταν η δυσλειτουργία αποκατασταθεί, ο ελεγκτής του λέβητα μπορεί να επανεκκινήσει πατώντας το κουμπί επαναφοράς . Μπορεί να γίνει διαχωρισμός μεταξύ των παρακάτω ελαττωμάτων: Οθόνη θερμοκρασίας

Η μονάδα είναι απενεργοποιημένη. 10, 11, 12, 13, 14 Σφάλμα αισθητήρα S1 Αερίστε την εγκατάσταση. Εκκενώστε τον αέρα από το λέβητα και την εγκατάσταση CH. Ελέγξτε τη σύνδεση του ntc στο σωλήνα ζεστού νερού. Ελέγξτε την καλωδίωση για αποσύνδεση. Αντικατάσταση του S1. 20, 21, 22, 23, 24 Σφάλμα αισθητήρα S2 Ελέγξτε την καλωδίωση για αποσύνδεση. Αντικατάσταση του S2.

Σφάλμα αισθητήρα μετά από

Αντικατάσταση του S1 ή/και S2.

Η θερμοκρασία είναι πολύ

Αερίστε την εγκατάσταση. Εκκενώστε τον αέρα από το λέβητα και την εγκατάσταση CH. Η αντλία δεν λειτουργεί. Επαναφέρετε ή αντικαταστήστε την αντλία, βλέπε παρ.

Διακόπτης S1 και S2 Ελέγξτε τη δέσμη καλωδίων. Αντικατάσταση του S1 ή S2.

Δεν υπάρχει σήμα φλόγας Η κύρια βαλβίδα του αερίου δεν είναι ανοιχτή. Η πίεση παροχής αερίου είναι πολύ χαμηλή ή δεν υπάρχει. Έξοδος συμπυκνώματος μπλοκαρισμένη. Έλεγχος μονάδας ανάφλεξης και καλωδίου ανάφλεξης. Χωρίς ή εσφαλμένη απόσταση ανάφλεξης, ελέγξτε χρησιμοποιώντας τη μήτρα

Μπλοκάρισμα αερίου ή η μονάδα ανάφλεξης δεν λαμβάνει ηλεκτρικό ρεύμα. Έλεγχος γείωσης.

Κακό σήμα φλόγας Έξοδος συμπυκνώματος μπλοκαρισμένη. Η πίεση παροχής αερίου είναι πολύ χαμηλή ή δεν υπάρχει. Έλεγχος μονάδας ανάφλεξης και καλωδίου ανάφλεξης. Έλεγχος ρύθμισης μπλοκ αερίου. Έλεγχος γείωσης. Έλεγχος τροφοδοσίας αέρα και έξοδος αερίου για πιθανή επανακυκλοφορία αερίων καπνοδόχου.

Σφάλμα ανίχνευσης φλόγας Αντικατάσταση καλωδίου ανάφλεξης + σπινθηριστή. Αντικατάσταση μονάδας ανάφλεξης. Αντικαταστήστε τον ελεγκτή του λέβητα.

Μη ορθές σ.α.λ. ανεμιστήρα Ο ανεμιστήρας "βρίσκει" στη μόνωση καλύμματος. Καλωδίωση μεταξύ ανεμιστήρα και καλύμματος. Έλεγχος καλωδίωσης ή βύσματος για λάκα επαφής καλωδίωσης, μέτρηση 25-27 V dc. Έλεγχος ή/και αντικατάσταση ανεμιστήρα. Αντικαταστήστε τον ελεγκτή του λέβητα.

Βραχυκύκλωμα αισθητήρα θερμοκρασίας περιβάλλοντος

• Έλεγχος καλωδίωσης αισθητήρα θερμοκρασίας περιβάλλοντος.

• Αντικατάσταση αισθητήρα θερμοκρασίας περιβάλλοντος. Ο ελεγκτής του λέβητα δεν είναι κατάλληλος για αυτή την εφαρμογή. Αντικατάσταση του ελεγκτή του λέβητα για κατάλληλη εφαρμογή. 29, 30 Ελαττωματικός ελεγκτής βαλβίδας αερίου Αντικαταστήστε τον ελεγκτή του λέβητα.

Αντικαταστήστε μόνο τα ελαττωματικά μέρη με γνήσια μέρη της Daikin. Αδυναμία εκπλήρωσης αυτού ή εσφαλμένη εφαρμογή αισθητήρων S1 ή/και S2 ενδέχεται να οδηγήσει σε σοβαρή βλάβη.Daikin Europe NV 46

8.3.1 Ο ελεγκτής του λέβητα προκαλεί θόρυβο κατά την ανάφλεξη

Η πίεση παροχής αερίου είναι πολύ υψηλή.

Ο ελεγκτής οικιακής πίεσης μπορεί να είναι ελαττωματικός. Επικοινωνήστε με την υπηρεσία παροχής ενέργειας.

Εσφαλμένη απόσταση ανάφλεξης.

Έλεγχος απόστασης ακίδας ανάφλεξης με μήτρα ελέγχου. Αντικαταστήστε την ακίδα ανάφλεξης.

Ρύθμιση αερίου/αέρα όχι ορθά πιστοποιημένη.

Έλεγχος ρύθμισης, βλέπε ρύθμιση αερίου παρ.7.7 και παρ. 7.8.

Έλεγχος απόστασης ακίδας ανάφλεξης με μήτρα ελέγχου. Έλεγχος ή/και αντικατάσταση καλωδίου ανάφλεξης. Αντικατάσταση μονάδας ανάφλεξης σε μπλοκ αερίου. Αντικατάσταση ακίδας

8.3.2 Ο ελεγκτής λέβητα παράγει αντήχηση

Η πίεση παροχής αερίου είναι πολύ χαμηλή. Μικρότερη από 20 mbar.

Ο ελεγκτής οικιακής πίεσης μπορεί να είναι ελαττωματικός. Επικοινωνήστε με την υπηρεσία παροχής ενέργειας.

Επανακυκλοφορία καυσαερίων.

Έλεγχος εξόδου καυσαερίου και συστήματος τροφοδοσίας αέρα.

Ρύθμιση αερίου/αέρα όχι ορθά πιστοποιημένη.

Έλεγχος ρύθμισης, βλέπε ρύθμιση αερίου παρ.7.7 και παρ. 7.8.

Ελαττωματική φλάντζα ελεγκτή λέβητα.

Αντικατάσταση φλάντζας ελεγκτή λέβητα.

Ελαττωματικός ελεγκτής λέβητα.

Αντικατάσταση ελεγκτή λέβητα.

8.3.3 Χωρίς θέρμανση (CH)

Η οθόνη σέρβις δεν εμφανίζει τίποτα.

Έλεγχος του αν το βύσμα βρίσκεται μέσα στην υποδοχή.

Η οθόνη σέρβις δεν εμφανίζει τίποτα.

Έλεγχος ασφάλειας, δείτε σχεδιάγραμμα ηλεκτρικής συνδεσμολογίας παρ. 10.1

Στην οθόνη σέρβις εμφανίζεται μία παύλα

). Ο λέβητας είναι απενεργοποιημένος.

Ενεργοποίηση λέβητα με το κουμπί .

Ρύθμιση θερμοστάτη χώρου/αντιστάθμισης όχι συνδεδεμένη ή ελαττωματική.

Ελέγξτε την καλωδίωση. Έλεγχος OpenTherm, σύνδεσης ενεργοποίησης/απενεργοποίησης της μονάδας ή της σύνδεσης μεταξύ του λέβητα CH και του θερμοστάτη χώρου RF. Αντικατάσταση θερμοστάτη. Αντικατάσταση αντιστάθμισης.

Η αντλία δεν λειτουργεί. Η οθόνη εμφανίζει 80

Έλεγχος ηλεκτρικής παροχής. Έλεγχος της θέσης της ακίδας ανάφλεξης της μήτρας Η ακίδα πρέπει να ακουμπά τη μήτρα Η ακίδα δεν πρέπει να ακουμπά τη μήτραDaikin Europe NV 47 και 1. Έλεγχος συνδέσμου X2 και X4.

Δεν υπάρχει ηλεκτρική τροφοδοσία (24 V).

Αντικατάσταση ελαττωματικού ελεγκτή. Έλεγχος καλωδίωσης σύμφωνα με το σχεδιάγραμμα. Έλεγχος συνδετήρα X4. Αντικατάσταση ελαττωματικού ελεγκτή.

8.3.4 Η ισχύς έχει μειωθεί

Σε υψηλές σ.α.λ., ι ισχύς έχει μειωθεί.

Καθαρισμός μονάδας και σιφονιού. Έλεγχος σωλήνα καπνοδόχου και συστήματος τροφοδοσίας αέρα.

8.3.5 CH δεν σημειώνει τη σωστή θερμοκρασία

Πολύ χαμηλή πίεση νερού μέσα στην εγκατάσταση.

Γεμίστε την εγκατάσταση. Βλέπε παρ. 6.1.1.

Ο θερμοστάτης χώρου δεν έχει ρυθμιστεί

Έλεγχος ρύθμισης και ρύθμιση εφόσον χρειάζεται.

Η θερμοκρασία έχει ρυθμιστεί σε πολύ χαμηλό

Αύξηση θερμοκρασίας CH Βλέπε λειτουργία CH. Εάν υπάρχει αισθητήρας θερμοκρασίας περιβάλλοντος: Έλεγχος αισθητήρα θερμοκρασίας περιβάλλοντος για βραχυκύκλωμα: αντιμετώπιση.

Δεν υπάρχει ροή μέσα από την εγκατάσταση.

Έλεγχος του ΔT (± 20° C) μεταξύ τροφοδοσίας και επιστροφής CH. Βεβαιωθείτε ότι δεν υπάρχει ροή μέσα από την εγκατάσταση.

Η ισχύς λέβητα δεν έχει ρυθμιστεί σωστά.

Ρύθμιση ισχύος λέβητα. Δείτε ρύθμιση μέγιστης ισχύος CH.

Χωρίς μεταφορά θέρμανσης λόγω μόλυνσης στο λέβητα CH/εγκατάσταση.

Έκπλυση λέβητα CH/εγκατάστασης στο πλάι του CH.

8.3.6 Δεν υπάρχει ζεστό νερό χρήσης (ΖΝΧ)

Η οθόνη σέρβις δεν εμφανίζει τίποτα.

Έλεγχος του αν το βύσμα βρίσκεται μέσα στην υποδοχή.

Η οθόνη σέρβις δεν εμφανίζει τίποτα.

Έλεγχος ασφάλειας, δείτε σχεδιάγραμμα ηλεκτρικής συνδεσμολογίας παρ. 10.1

Ο αισθητήρας ροής δεν λειτουργεί.

Αντικατάσταση αισθητήρα ροής.

Ροή τάπας < 1,5 l/min.

Χωρίς ηλεκτρική παροχή στον αισθητήρα ροής (5 V DC).

Έλεγχος καλωδίωσης σύμφωνα με το σχεδιάγραμμα.

Αντικατάσταση του S3.

Ο θερμοστατικός καταιωνιστήρας ή η βάνα λουτρού είναι ελαττωματικά.

Η θερμοστατική βάνα επιτρέπει την είσοδο μόνο κρύου νερού. Αυτό σημαίνει ότι ροή τάπας μέσα από το λέβητα παραμένει μικρότερη από 1,5 l/min. Έλεγχος θερμοστατικής βάνας.

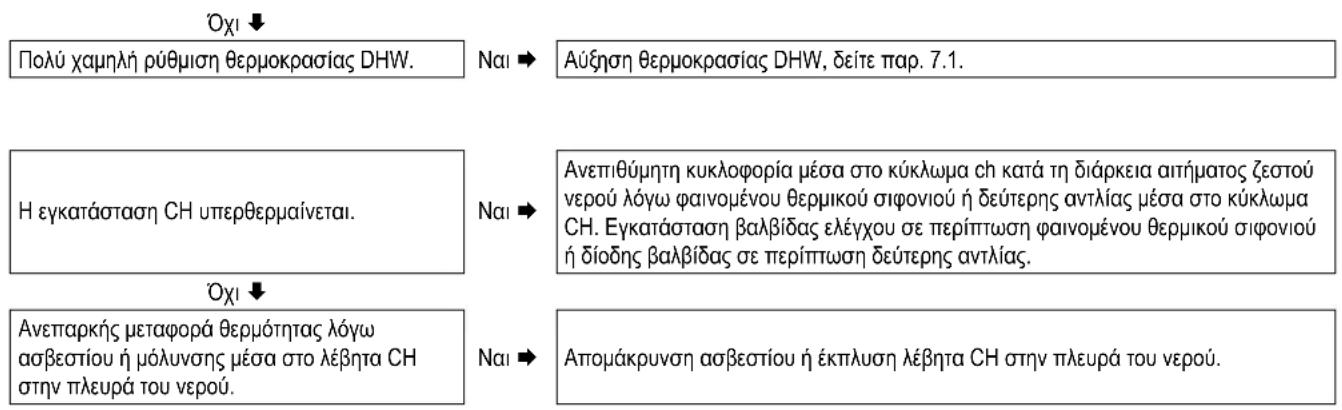

8.3.7 Το DHW δεν φτάνει στη σωστή θερμοκρασία

Ροή τάπας πολύ υψηλή.

Μειώστε τη ροή τάπας. Έλεγχος δακτυλίου δοσολογίας (EKOMBG22ABV1 και EKOMBG28ABV1)Daikin Europe NV 48

Πολύ χαμηλή ρύθμιση θερμοκρασίας DHW.

Αύξηση θερμοκρασίας DHW, δείτε παρ. 7.1.

Η εγκατάσταση CH υπερθερμαίνεται.

Ανεπιθύμητη κυκλοφορία μέσα στο κύκλωμα ch κατά τη διάρκεια αιτήματος ζεστού νερού λόγω φαινομένου θερμικού σιφονιού ή δεύτερης αντλίας μέσα στο κύκλωμα CH. Εγκατάσταση βαλβίδας ελέγχου σε περίπτωση φαινομένου θερμικού σιφονιού ή δίοδης βαλβίδας σε περίπτωση δεύτερης αντλίας.

Ανεπαρκής μεταφορά θερμότητας λόγω ασβεστίου ή μόλυνσης μέσα στο λέβητα CH στην πλευρά του νερού.

Απομάκρυνση ασβεστίου ή έκπλυση λέβητα CH στην πλευρά του νερού.

8.3.8 Ανεπιθύμητη παραμονή θερμότητας σε εγκατάσταση CH

Ρύθμιση θερμοστάτη χώρου/αντιστάθμισης ελαττωματική ή βραχυκυκλωμένη.

Ελέγξτε την καλωδίωση. Έλεγχος OpenTherm, σύνδεσης ενεργοποίησης/απενεργοποίησης της μονάδας ή της σύνδεσης μεταξύ του λέβητα CH και του θερμοστάτη χώρου RF. Αντικατάσταση θερμοστάτη. Αντικατάσταση αντιστάθμισης.

Η εγκατάσταση CH θερμαίνεται λόγω άνεσης. Η οθόνη σέρβις συνήθως εμφανίζει κωδικό 7.

Ανεπιθύμητη κυκλοφορία μέσα στο κύκλωμα CH λόγω φαινομένου θερμικού σιφονιού ή δεύτερης αντλίας μέσα στο κύκλωμα CH. Εγκατάσταση βαλβίδας ελέγχου σε περίπτωση φαινομένου θερμικού σιφονιού ή δίοδης βαλβίδας σε περίπτωση δεύτερης αντλίας.

8.3.9 Το LED αντλίας ετικέτας A LED αναβοσβήνει συνέχεια σε κόκκινο/πράσινο

Πολύ υψηλή ή πολύ χαμηλή ηλεκτρική τάση.

Έλεγχος ηλεκτρικής τάσης.

Πολύ υψηλή θερμοκρασία αντλίας.

Έλεγχος νερού και θερμοκρασίας περιβάλλοντος.

8.3.10 Το LED αντλίας ετικέτας A LED αναβοσβήνει σε κόκκινο

Ακινητοποίηση αντλίας.

Επαναφορά αντλίας απενεργοποιώντας τη μονάδα πατώντας το κουμπί ενεργοποίηση/απενεργοποίηση για τουλάχιστον 20 δευτερόλεπτα (προσοχή: εάν η αντλία έχει ρυθμιστεί σε συνεχή λειτουργία, η αντλία μπορεί να κάνει επαναφορά τραβώντας το βύσμα από την υποδοχή). Αντικατάσταση θερμοστάτη.Daikin Europe NV 49 9 ΣΥΝΤΗΡΗΣΗ Η μονάδα και η εγκατάσταση πρέπει να υποβάλλονται σε έλεγχο από πιστοποιημένο τεχνικό εγκατάστασης και να καθαρίζονται εφόσον κριθεί απαραίτητο.

Η εργασία σε μέρη που φέρουν αέριο επιτρέπεται να πραγματοποιείται μόνο από πιστοποιημένο τεχνικό εγκατάστασης. Μετά από την εργασία, ελέγξτε τα μέρη που φέρουν αέριο καπνού για αεροστεγανότητα. Εάν η μονάδα ήταν σε λειτουργία, ορισμένα μέρη ενδέχεται να είναι

9.1.1 Αποσυναρμολόγηση

1. Απενεργοποιήστε τη μονάδα με το κουμπί .

2. Αφαιρέστε το βύσμα από την υποδοχή.

3. Κλείστε τη βαλβίδα αερίου.

4. Ανοίξτε τη βαλβίδα ένδειξης και λύστε τις δύο βίδες στο αριστερό και δεξί μέρος της

οθόνης και αφαιρέστε το μπροστινό πλαίσιο.

5. Αναμείνατε έως ότου η μονάδα κρυώσει.

6. Ξεβιδώστε το παξιμάδι συνδέσμου στο κάτω μέρος του σωλήνα καπνοδόχου στα

7. Ολισθήστε το σωλήνα αερίου καπνοδόχου προς τα πάνω (1) στρέφοντάς τον προς

τα αριστερά έως ότου το κάτω μέρος του σωλήνα να φτάσει πάνω από το σύνδεσμο του δοχείου εξόδου συμπυκνώματος. Τραβήξτε το κάτω μέρος του σωλήνα προς τα μπροστά (2) και αφαιρέστε το σωλήνα περιστρέφοντας προς τα αριστερά και προς τα κάτω (3).

8. Ανυψώστε το δίσκο εξόδου συμπυκνώματος από τη σύνδεση του σιφονιού (4) στα

αριστερά και στρέψτε το δεξιά με τη σύνδεση σιφονιού πάνω από το άκρο του (5). Πιέστε προς τα κάτω το δίσκο εξόδου συμπυκνώματος στο πίσω μέρος της σύνδεσης προς τον εναλλάκτη θερμότητας (6) και αφαιρέστε το από τη μονάδα.

9. Αφαιρέστε το συνδετήρα από τον ανεμιστήρα και τη μονάδα ανάφλεξης από το

10. Αποσυνδέστε το σύνδεσμο κάτω από το μπλοκ αερίου.

11. Ξεβιδώστε τα μπουλόνια με χιτώνιο (μπουλόνια Allen) του μπροστινού καπακιού

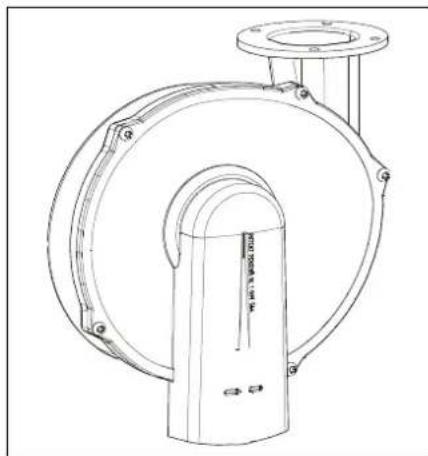

και αφαιρέστε το προς τα μπροστά, συμπληρώστε με το μπλοκ αερίου και τον ανεμιστήρα (φροντίστε ώστε να μην προκαλέσετε βλάβη στον ελεγκτή του λέβητα, την πλάκα μόνωσης, το μπλοκ αερίου, το σωλήνα αερίου και τον ανεμιστήρα). Τοποθετήστε το μπροστινό καπάκι που αφαιρέσατε με τα πόδια του να εφάπτονται πάνω σε επίπεδη επιφάνεια.

12. Ο ελεγκτής του λέβητα και η ενσωματωμένη πλάκα μόνωσης δεν απαιτούν

συντήρηση (δεν υπάρχει ανάγκη καθαρισμού). Συνεπώς μην χρησιμοποιείτε βούρτσα ή πεπιεσμένο αέρα για τον καθαρισμό αυτών των μερών για να αποφύγετε τη συγκέντρωση σκόνης.

1. Καθαρίστε τον εναλλάκτη θερμότητας με βούρτσα ή ηλεκτρική σκούπα, από το

πάνω προς το κάτω μέρος.

2. Καθαρίστε το κάτω μέρος του εναλλάκτη θερμότητας.

3. Καθαρίστε το δίσκο εξόδου συμπυκνώματος με νερό.

4. Καθαρίστε το σιφόνι με νερό.

5. Καθαρίστε το εσωτερικό και το κάτω μέρος της μπροστινής πλάκας με μια μαλακή

Η ενσωματωμένη πλάκα μόνωσης και η φλάντζα του ελεγκτή του λέβητα περιέχουν κεραμικές ίνες.Daikin Europe NV 50

Αντικαταστήστε τον στεγανοποιητικό δακτύλιο γύρω από την μπροστινή πλάκα. Κατά τη συναρμολόγηση, ελέγξτε τις διάφορες στεγανοποιήσεις για ζημιές, σκλήρυνση, ρωγμές (τρίχες) και/ή αποχρωματισμό. Τοποθετήστε μια νέα σφράγιση όπου χρειάζεται. Ελέγξτε επίσης τη σωστή τοποθέτηση.

1. Ελέγξτε αν μεταξύ της φλάντζας του μπουλονιού με χιτώνιο και της μπροστινής

πλακέτας υπάρχει λεπτή στρώση κεραμικού γράσου. Εάν δεν υπάρχει ή αν το γράσο είναι ανεπαρκές, τότε πρέπει να εφαρμοστεί (δείτε εικόνα).

2. Σημείωση: Αντικαταστήστε τον στεγανοποιητικό δακτύλιο γύρω από την

μπροστινή πλάκα. Καθαρίστε το θάλαμο του στεγανωτικού δακτυλίου με μια μαλακή βούρτσα και βεβαιωθείτε ότι ο νέος στεγανωτικός δακτύλιος "Ο" έχει πιεστεί καλά γύρω-γύρω. Αποφύγετε το τέντωμα ή το σχίσιμο. Τοποθετήστε το μπροστινό καπάκι του εναλλάκτη θερμότητας και ασφαλίστε τη με ειδικά μπουλόνια με χιτώνιο (εξάγωνο κλειδί). Βεβαιωθείτε ότι ο δακτύλιος "O" παραμένει στη θέση του κατά την εγκατάσταση της μπροστινής πλάκας. Σφίξτε ομοιόμορφα τα μπουλόνια με χιτώνιο διαγωνίως με το χέρι (10 – 12 Nm). Σε ότι αφορά στη συνέπεια του σφιξίματος, δείτε εικόνα.

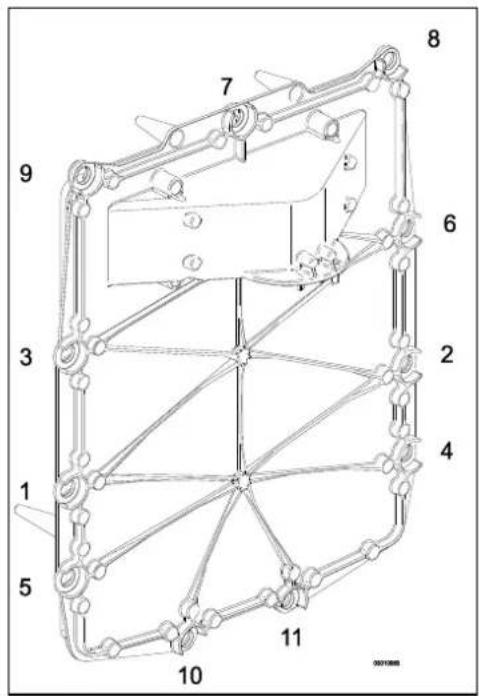

3. Σφίξτε ομοιόμορφα και διαγωνίως τα μπουλόνια του ελεγκτή του λέβητα, με το χέρι.

4. Εφαρμόστε το σύνδεσμο αερίου κάτω από το μπλοκ αερίου.

5. Τοποθετήστε το συνδετήρα πάνω στον ανεμιστήρα και τη μονάδα ανάφλεξης στο μπλοκ

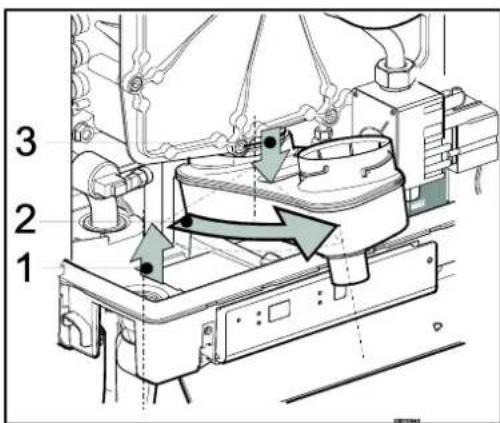

6. Εφαρμόστε το δίσκο εξόδου συμπυκνώματος σπρώχνοντάς το μέσα στην έξοδο του

εναλλάκτη (1), με τη σύνδεση σιφονιού. Εν συνεχεία στρέψτε το δίσκο εξόδου συμπυκνώματος προς τα αριστερά (2) και πιέστε το κάτω μέσα στη σύνδεση σιφονιού (3). Βεβαιωθείτε ότι το πίσω μέρος του δίσκου εξόδου συμπυκνώματος καταλήγει να εφάπτεται πάνω στο πίσω μέρος του (A).

7. Γεμίστε το σιφόνι με νερό και τοποθετήστε το πάνω στη σύνδεση κάτω από το δίσκο

εξόδου συμπυκνώματος.

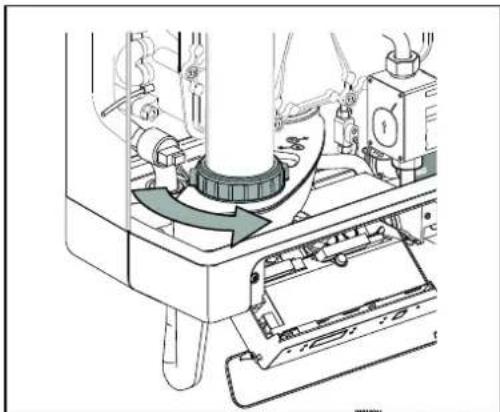

8. Ολισθήστε το σωλήνα του αερίου καπνοδόχου, ενώ τον στρέφετε προς τα αριστερά, με το

πάνω του μέρος να βρίσκεται γύρω από τον προσαρμογέα αερίου καπνοδόχου στο καπάκι του άνω μέρους. Εισαγάγετε το κάτω μέρος πάνω στο δίσκο εξόδου συμπυκνώματος, σύρετε τη φλάντζα προς τα κάτω και σφίξτε προς τα δεξιά.

9. Ανοίξτε τη βαλβίδα αερίου και ελέγξτε τους συνδέσμους αερίου κάτω από το μπλοκ αερίου

και πάνω στο βραχίονα εγκατάστασης για διαρροή.

10. Ελέγξτε το CH και τους σωλήνες νερού για διαρροή.

11. Εισαγάγετε το βύσμα μέσα στην υποδοχή.

12. Ενεργοποιήστε τη μονάδα με το κουμπί .

13. Ελέγξτε το μπροστινό καπάκι, τη σύνδεση του ανεμιστήρα στο μπροστινό καπάκι και τα

μέρη σωλήνα καπνοδόχου για διαρροές.

14. Ελέγξτε την κυκλοφορία αερίου-αέρα (βλέπε παρ. 7.7 και παρ. 7.8) και ελέγξτε το

σύνδεσμο αερίου στο μπλοκ αερίου για αεροστεγανότητα.

15. Συναρμολογήστε το κάλυμμα και συνδέστε τις δύο βίδες στο αριστερό και δεξί μέρος της

οθόνης και κλείστε το κάλυμμα της οθόνης.

16. Ελέγξτε την παροχή θέρμανσης και ζεστού νερού ως προς την ορθή λειτουργία τους.Daikin Europe NV 51

10 ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Ονομα μοντέλου

Νερό οικιακής χρήσης Ονομ. φορτίο ανώτερη τιμή, Qn(Hs)

6,1 – 25,9 7,9 – 32,3 8,4 – 36,3 Ονομ. φορτίο κατώτερη τιμή Qn(Hi)

5,6 – 23,3 7,1 – 29,1 7,6 – 32,7 Όριο νερού οικιακής χρήσης l/min

Ποιότητα νερού οικιακής χρήσης 60°C l/min

Ποιότητα νερού οικιακής χρήσης 40°C (αναμεμιγμένο) l/min

Θερμοκρασία νερού οικιακής χρήσης

Διαφορά πλευρικής πίεσης νερού οικιακής χρήσης kPa Δείτε παρ. 5.2

Ονομ. φορτίο ανώτερη τιμή, Qn(Hs)

6,1 – 25,9 7,9 – 32,3 8,4 – 36,3 Ονομ. φορτίο κατώτερη τιμή, Qn(Hi)

6,0 - 22,6 7,6 - 28,2 8,3 - 32,0 Μέγ. πίεση νερού CH, PMS bar

Μέγ. θερμοκρασία νερού CH

Άλλα δεδομένα Κατανάλωση αερίου G25 (1)

Κατανάλωση αερίου G20 (1)

Κατανάλωση αερίου G31 (1) m3/h

Απώλεια πίεσης μονάδας (CH) mH2O

Μέγ. θερμοκρασία αερίου καπναγωγού ΖΝΧ

Μαζική ροή αερίου καπναγωγού (μέγ.) g/s 10,8 13,5 15,1 Πίεση διαθέσιμου ανεμιστήρα

P1, στο 30% της ονομαστικής εισόδου (30/37)

7,5 9,4 10,7 P4, ονομαστική έξοδος (80/60)

22,6 28,2 32,0 ɳ 1, απόδοση στο P1

98,2 ɳ 4, απόδοση στο P4

87,1 87,2 88,0 Απώλειες θερμότητας σε κατάσταση αναμονής, Pstby

0,037 0,037 0,038 Ημερήσια κατανάλωση καυσίμου, Qfuel kWh 14,463

22,573 Ημερήσια κατανάλωση ρεύματος, Qelec kWh 0,064 0,076 0,071

Ηλεκτρικά δεδομένα Ηλεκτρική τάση

IPX4D (B23, B33 = IP20) Απορροφούμενη ισχύς, πλήρες φορτίο

Απορροφούμενη ισχύς, αναμονή

Βοηθητική κατανάλωση ηλεκτρικής ενέργειας υπό πλήρες φορτίο (elmax)

0,045 0,045 0,045 Βοηθητική κατανάλωση ηλεκτρικής ενέργειας υπό μερικό φορτίο (elmin)

0,015 0,015 0,015 Βοηθητική κατανάλωση ηλεκτρικής ενέργειας σε κατάσταση αναμονής (Psb)

Διαστάσεις και βάρος εγκατάστασης

χώρα προορισμού κατηγορία εξοπλισμούe (EN437) Κατάλληλο για αέριο (1) και πίεση παροχής (EN 437)

(1) G20 – φυσικό αέριο E/H G25 – φυσικό αέριο LL/L G31 – LPG προπάνιο

10.1 Τεχνικό δελτίο προϊόντος σύμφωνα με CELEX-32013R0811

Daikin Europe NV Zandvoordestraat 300 8400 Oostende Belgium το αναγνωριστικό μοντέλου EKOMBG22ABV1 EKOMBG28ABV1 EKOMBG33ABV1 Κλάση ενεργειακής απόδοσης στη θέρμανση

Ονομαστική θερμική ισχύς

Ετήσια κατανάλωση ενέργειας

Εποχιακή ενεργειακή απόδοση στη θέρμανση

Στάθμη ηχητικής ισχύος

Δηλωμένο προφίλ κατανάλωσης

Κλάση ενεργειακής απόδοσης στο ζεστό νερό χρήσης

Ετήσια κατανάλωση ηλεκτρικής ενέργειας AEC kWh

Ετήσια κατανάλωση καυσίμου AFC kWh

Εποχιακή ενεργειακή απόδοση στο ζεστό νερό χρήσης

Ελεγκτής κλάσης απόδοσης

Συνεισφορά στην ετήσια απόδοση

• Πριν τοποθετήσετε τη συσκευή, διαβάστε όλες τις οδηγίες εγκατάστασης και χειρισμού.

• Αυτή η συσκευή δεν προορίζεται για χειρισμό από άτομα (περιλαμβανομένων και παιδιών) με μειωμένες πνευματικές και φυσικές ικανότητες, ή έλλειψη εμπειρίας και γνώσης, εκτός εάν εποπτεύονται ή καθοδηγούνται για τη χρήση από άτομα που είναι υπεύθυνα για την ασφάλεια τους.

• Η συσκευή και η εγκατάσταση θα πρέπει να καθαρίζεται και να επιθεωρείται κάθε χρόνο από έναν εξουσιοδοτημένο τεχνικό.

• Η εξωτερική επιφάνεια να καθαρίζεται με καθαρό υγρό πανί. Μην χρησιμοποιείται υλικά με σκληρή επιφάνεια η διαλυτικές ουσίες.Daikin Europe NV 53

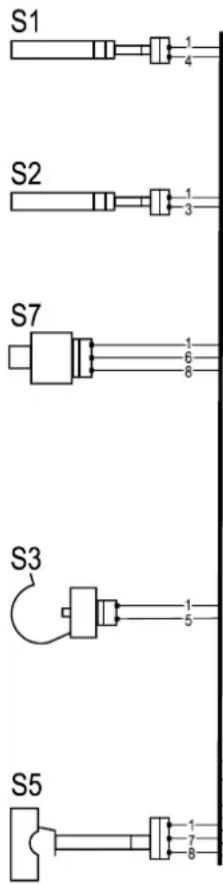

10.2 Σχεδιάγραμμα ηλεκτρικής συνδεσμολογίας

Σύνδεση γείωσης εναλλάκτη

Βάνα αερίου + μονάδα

Αισθητήρας πίεσης νερού

Συνδέσεις γείωσης ελεγκτή λέβητα

Αντλία CH (5= σήμα PWM (κόκκινο), E=γείωση)

Θερμοστάτης χώρου ενεργοποίηση/απενεργοποίηση ή/και θερμοστάτης ψύχους (24Vdc ή ± 125mA)

Αισθητήρας θερμοκρασίας περιβάλλοντος (12 kOhm / 25°C)

Αισθητήρας δεξαμενής ή θερμοστάτης δεξαμενής (εάν η σύνδεση 9 – 10 υπάρχει, τότε αφαιρέστε την)

Θερμοστάτης OpenTherm Σύνδεσμος X2 230 V~

Ηλεκτρικό καλώδιο (2=L (καφέ), 4=N (μπλε), E=γείωση)

Αντλία CH (8=L (καφέ), 7=N (μπλε), E=γείωση)

Υποδαπέδια θέρμανση ή βαλβίδα ρύθμισης ομάδας. (3=L (καφέ), 5=διακόπτης (μαύρο), 6=N (μπλε)) (EK3WV1AA).

Τρίοδη βαλβίδα (3=L (καφέ), 5=διακόπτης (μαύρο), 6=N (μπλε)) (EK3WV1AA). Σύνδεσμος X5

Διασύνδεση υπολογιστήDaikin Europe NV 54

10.3 Αντιστάσεις NTC

952Daikin Europe NV 55 11 ΌΡΟΙ ΕΓΓΥΗΣΗΣ Ισχύουν οι γενικοί όροι εγγύησης της Daikin Europe NV για αυτό το

Η εγγύηση ισχύει εφόσον διασφαλίζεται το γεγονός ότι τα ελαττώματα, οι βλάβες ή η υπερβολική φθορά οφείλονται σε ακατάλληλη χρήση ή μη ορθή επεξεργασία ή μη ορθή επιδιόρθωση, ρύθμιση, εγκατάσταση ή συντήρηση, από μη πιστοποιημένους τεχνικούς εγκατάστασης ή εφόσον είχε εκτεθεί σε ουσίες με επιθετικά χημικά (συμπ. σπρέι μαλλιών) και άλλες επιβλαβείς ουσίες. Η εγγύηση επίσης ισχύει όταν οι σωλήνες και οι σύνδεσμοι έχουν εφαρμοστεί σε εγκατάσταση, η οποία ενδέχεται να προκαλέσει διάχυση οξυγόνου ή ελάττωμα λόγω συγκέντρωσης αλάτων (βλάβη στη μονάδα και στην εγκατάσταση). Η επιφανειακή βλάβη καθώς και οι βλάβες κατά τη μεταφορά περιλαμβάνονται στην εγγύηση. Η αξίωση σε εγγυοδοσίας ισχύει εφόσον δεν μπορεί να αποδειχθεί ότι ο λέβητας CH έχει υποβληθεί σε συντήρηση από πιστοποιημένο τεχνικό εγκατάστασης τουλάχιστον μία φορά ετησίως από την ημερομηνία παραγγελίας. Οι οδηγίες για την εγκατάσταση και τη χρήση, τις οποίες παρέχουμε, πρέπει να τηρούνται πιστά.

Εάν η μονάδα έχει προγραμματιστεί για αντικατάσταση, πρέπει να παραληφθεί από τον αντιπρόσωπό σας, μετά από ενημέρωση. Εάν κάτι τέτοιο δεν είναι δυνατό, ενημερώστε το συμβούλιό σας για δυνατότητες ανακύκλωσης ή οικολογικής επεξεργασίας χρησιμοποιημένων υλικών. Διάφορα πλαστικά και μεταλλικά μέρη είχαν χρησιμοποιηθεί στην κατασκευή της μονάδας. Επίσης, η μονάδα περιέχει ηλεκτρικά εξαρτήματα, τα οποία πρέπει να καταλήξουν στα ηλεκτρονικά απόβλητα.

Σκοπούμενη χρήση Η μονάδα, όπως περιγράφεται στην παρούσα τεκμηρίωση, προορίζεται για τη θέρμανση χώρων μέσω εγκατάστασης κεντρικής θέρμανσης ή/και παροχή ζεστού νερού. Οποιαδήποτε άλλη χρήση δεν εμπίπτει στο πλαίσιο της σκοπούμενης χρήσης της μονάδας. Δεν μπορούμε να αναλάβουμε καμία ευθύνη για βλάβες που οφείλονται σε μη ορθή χρήση.008.1548499_04 05/2022
