ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Bravia KD49X7052 SONY

Για χρήσιμες πληροφορίες σχετικά με τα προϊόντα SONY

Για πληροφορίες σχετικά με τη σύνδεση της Βάσης επιτραπέζιας τοποθέτησης, ανατρέξτε στον Οδηγό εγκατάστασης.

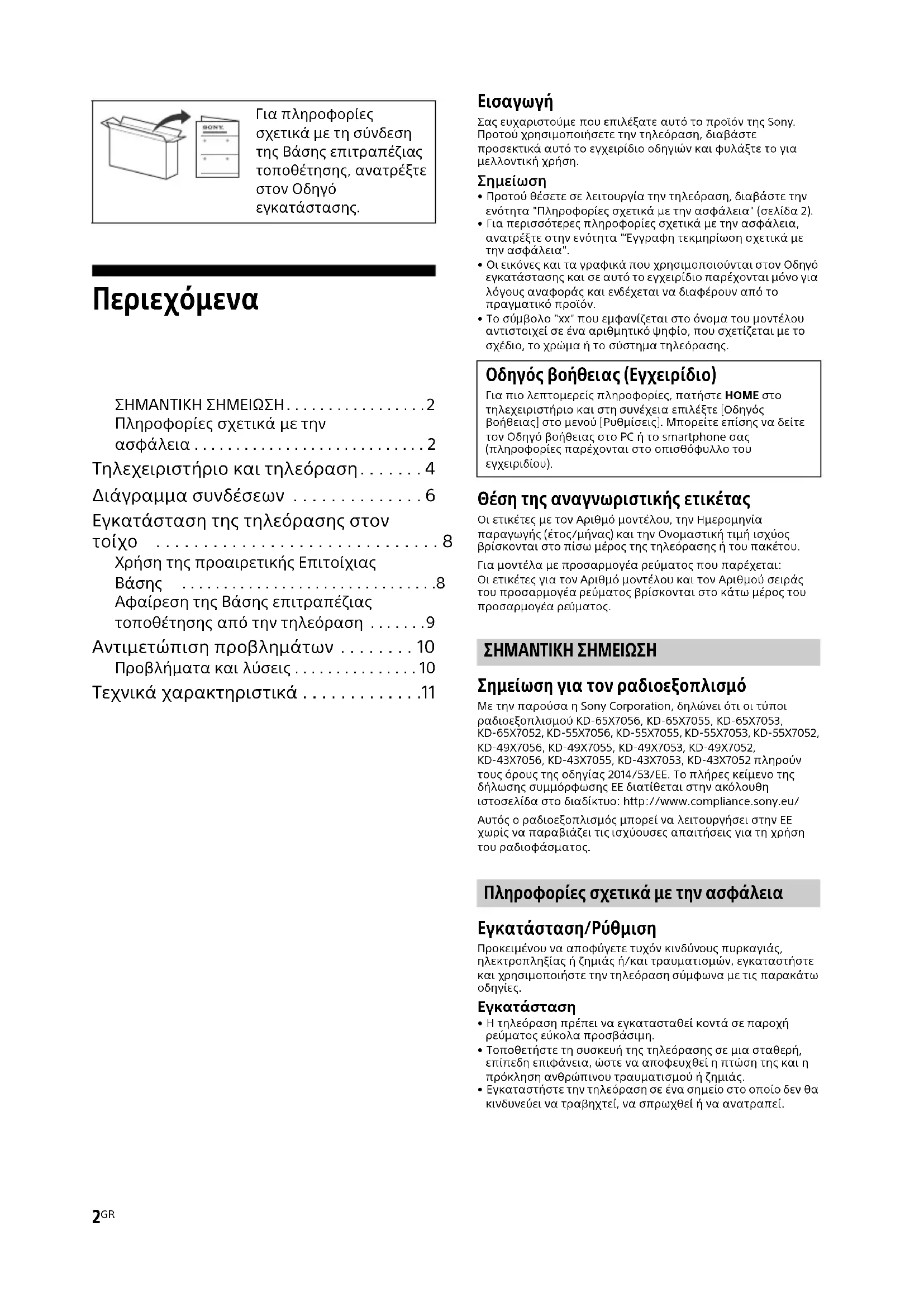

Περιεχόμενα

ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ....2

Πληροφορίες σχετικά με την ασφάλεια....2

Τηλεχειριστήριο και τηλεόραση……4

Διάγραμμα συνδέσεων ...... 6

Εγκατάσταση της τηλεόρασης στον τοίχο 8

Χρήση της προαιρετικής Επιτοίχιας Βάσης ......8

Αφαίρεση της Βάσης επιτραπέζιας τοποθέτησης από την τηλεόραση ....9

Αντιμετώπιση προβλημάτων ..... 10

Προβλήματα και λύσεις....10

Τεχνικά χαρακτηριστικά .....11

Εισαγωγή

Σας ευχαριστούμε που επιλέξατε αυτό το προϊόν της Sony. Προτού χρησιμοποιήσετε την τηλεόραση, διαβάστε προσεκτικά αυτό το εγχειρίδιο οδηγιών και φυλάξτε το για μελλοντική χρήση.

Σημείωση

• Προτού θέσετε σε λειτουργία την τηλεόραση, διαβάστε την ενότητα "Πληροφορίες σχετικά με την ασφάλεια" (σελίδα 2).
• Για περισσότερες πληροφορίες σχετικά με την ασφάλεια, ανατρέξτε στην ενότητα "Έγγραφη τεκμηρίωση σχετικά με την ασφάλεια".
• Οι εικόνες και τα γραφικά που χρησιμοποιούνται στον Οδηγό εγκατάστασης και σε αυτό το εγχειρίδιο παρέχονται μόνο για λόγους αναφοράς και ενδέχεται να διαφέρουν από το πραγματικό προϊόν.
• Το σύμβολο "xx" που εμφανίζεται στο όνομα του μοντέλου αντιστοιχεί σε ένα αριθμητικό ψηφίο, που σχετίζεται με το σχέδιο, το χρώμα ή το σύστημα τηλεόρασης.

Οδηγός βοήθειας (Εγχειρίδιο)

Για πιο λεπτομερείς πληροφορίες, πατήστε HOME στο τηλεχειριστήριο και στη συνέχεια επιλέξτε [Οδηγός βοήθειας] στο μενού [Ρυθμίσεις]. Μπορείτε επίσης να δείτε τον Οδηγό βοήθειας στο PC ή το smartphone σας (πληροφορίες παρέχονται στο οπισθόφυλλο του εγχειριδίου).

Θέση της αναγνωριστικής ετικέτας

Οι ετικέτες με τον Αριθμό μοντέλου, την Ημερομηνία παραγωγής (έτος/μήνας) και την Ονομαστική τιμή ισχύος βρίσκονται στο πίσω μέρος της τηλεόρασης ή του πακέτου.

Για μοντέλα με προσαρμογέα ρεύματος που παρέχεται: Οι ετικέτες για τον Αριθμό μοντέλου και τον Αριθμού σειράς του προσαρμογέα ρεύματος βρίσκονται στο κάτω μέρος του προσαρμογέα ρεύματος.

ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ

Σημείωση για τον ραδιοεξοπλισμό

Με την παρούσα η Sony Corporation, δηλώνει ότι οι τύποι ραδιοξοπλισμού KD-65X7056, KD-65X7055, KD-65X7053, KD-65X7052, KD-55X7056, KD-55X7055, KD-55X7053, KD-55X7052, KD-49X7056, KD-49X7055, KD-49X7053, KD-49X7052, KD-43X7056, KD-43X7055, KD-43X7053, KD-43X7052 πληρούν τους όρους της οδηγίας 2014/53/ΕΕ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ διατίθεται στην ακόλουθη ιστοσελίδα στο διαδίκτυο: http://www.compliance.sony.eu/

Αυτός ο radioεξοπλισμός μπορεί να λειτουργήσει στην ΕΕ χωρίς να παραβιάζει τις ισχύουσες απαιτήσεις για τη χρήση του radioφάσματος.

Πληροφορίες σχετικά με την ασφάλεια

Εγκατάσταση/Ρύθμιση

Προκειμένου να αποφύγετε τυχόν κινδύνους πυρκαγιάς, ηλεκτροπληξίας ή ζημιάς ή/και τραυματισμών, εγκαταστήστε και χρησιμοποιήστε την τηλεόραση σύμφωνα με τις παρακάτω οδηγίες.

Εγκατάσταση

• Η τηλεόραση πρέπει να εγκατασταθεί κοντά σε παροχή ρεύματος εύκολα προσβάσιμη.
• Τοποθετήστε τη συσκευή της τηλεόρασης σε μια σταθερή, επίπεδη επιφάνεια, ώστε να αποφευχθεί η πτώση της και η πρόκληση ανθρώπινου τραυματισμού ή ζημιάς.
• Εγκαταστήστε την τηλεόραση σε ένα σημείο στο οποίο δεν θα κινδυνεύει να τραβηχτεί, να σπρωχθεί ή να ανατραπεί.

- Εγκαταστήστε την τηλεόραση έτοι ώστε η Βάση επιτραπέζιας τοποθέτησης να μην προεξέχει από τη βάση της τηλεόρασης (δεν παρέχεται). Εάν η Βάση επιτραπέζιας τοποθέτησης προεξέχει από τη βάση της τηλεόρασης, η τηλεόραση ενδέχεται να αναποδογυρίσει, να πέσει και να προκληθεί ανθρώπινος τραυματισμός ή βλάβη στην τηλεόραση.

- Η εγκατάσταση στον τοίχο πρέπει να πραγματοποιείται μόνο από εξειδικευμένο προσωπικό.

• Για λόγους ασφαλείας, συστήνεται η χρήση των εξαρτημάτων της Sony, μεταξύ των οποίων περιλαμβάνονται:

-Επιτοίχια Βάση: SU-WL450

- Βεβαιθείτε ότι χρησιμοποιείτε τις βίδες που παρέχονται με την Επιτοίχια βάση όταν τοποθετείτε την Επιτοίχια βάση στην τηλεόραση. Οι βίδες που παρέχονται έχουν σχεδιαστεί, έτοι ώστε να έχουν τις διαστάσεις που υποδεικνύονται στην εικόνα, όταν τις μετρήσουμε από την επιφάνεια στερέωσης της Επιτοίχιας βάσης.

Η διάμετρος και το μήκος των βιδών διαφέρουν ανάλογα με το μοντέλο της Επιτοίχιας βάσης.

Η χρήση διαφορετικών βιδών από αυτές που παρέχονται μπορεί να προκαλέσει εσωτερική ζημιά στην τηλεόραση ή μπορεί να πέσει, κλπ.

8 mm - 12 mm

Bída (M6) Επιτοίχια Βάση Πίσω κάλυμμα τηλεόρασης

Μεταφορά

• Προτού μεταφέρετε την τηλεόραση, αποσυνδέστε όλα τα καλώδια.
• Για τη μεταφορά μιας μεγάλης τηλεόρασης χρειάζονται δύο ή περισσότερα άτομα.
• Όταν μεταφέρετε την τηλεόραση με τα χέρια, να την κρατάτε όπως υποδεικνύεται παρακάτω. Μην ασκείτε πίεση στην οθόνη LCD και στο πλαίσιο που περιβάλλει την οθόνη.
• Όταν σηκώνετε ή μετακινείτε την τηλεόραση, κρατάτε την γερά από το κάτω μέρος.

• Κατά τη μεταφορά, μην υποβάλλετε την τηλεόραση σε χτυπήματα ή υπερβολικούς κραδασμούς.
• Όταν μεταφέρετε την τηλεόραση για επισκευή ή όταν την μεταφέρετε σε άλλο χώρο, συσκευάστε την χρησιμοποιώντας το αρχικό χαρτόκουτο και τα υλικά συσκευασίας.

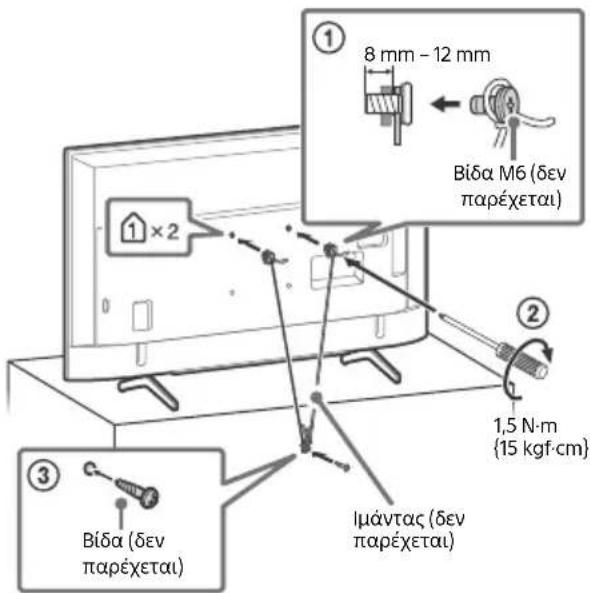

Αποτροπή πτώσης KD-65X70xx

① ② × 2 ② 8 mm - 12 mm Bída M6 (dev paréxεται) ③ 1,5 N·m {15 kgf·cm} ④ Bída (dev paréxεται) Imávtac (dev paréxεται)

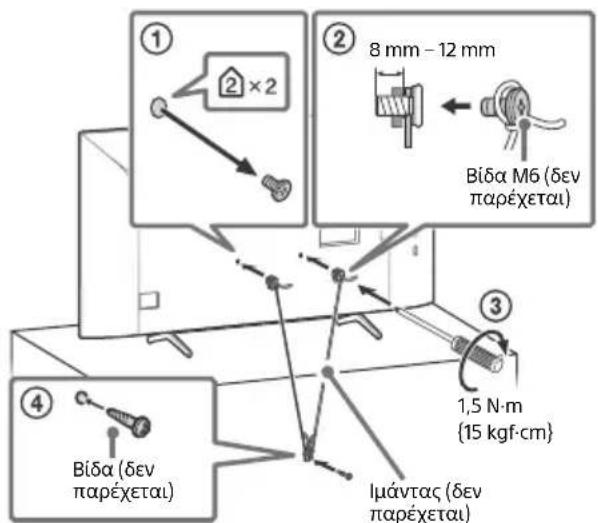

KD-55X70xx / 49X70xx / 43X70xx

8 mm - 12 mm Bída M6 (δεν παρέχεται) 1,5 N·m {15 kgf·cm} Imáντας (δεν παρέχεται) Bída (δεν παρέχεται)

Τηλεχειριστήριο και τηλεόραση

Το σχήμα, η θέση, η διαθεσιμότητα και η λειτουργία των κουμπιών του τηλεχειριστηρίου μπορεί να διαφέρουν ανάλογα με την περιοχή/τη χώρα/το μοντέλο της τηλεόρασης.

1 DIGITAL/ ANALOG SYNC MENU 2 1 2 3 4 5° 6 7 8 9 EXIT 0 3 YouTube NETFLIX 4 SLEEP GUIDE RETURN OPTIONS HOME 5 PROG - - AUDIO TITLE LIST 6

1 →/÷ (Επιλογή εισόδου/Στάση κειμένου)

Στη λειτουργία τηλεόρασης: Εμφανίστε και επιλέξτε την πηγή εισόδου. Στη λειτουργία κειμένου: Παραμείνετε στην τρέχουσα σελίδα.

(Τηλεόραση σε αναμονή) DIGITAL/ANALOG

Πραγματοποιήστε εναλλαγή ανάμεσα στην ψηφιακή και την αναλογική είσοδο.

SYNC MENU

Εμφανίστε το Μενού του BRAVIA Sync. Για πιο λεπτομερείς πληροφορίες, πατήστε HOME στο τηλεχειριστήριο και στη συνέχεια επιλέξτε [Οδηγός βοήθειας] στο μενού [Ρυθμίσεις].

2 Αριθμητικά κουμπιά EXIT

(Κείμενο)

Εμφανίστε πληροφορίες κειμένου.

3 Χρωματιστά κουμπιά

YouTube (Μόνο σε περιορισμένες περιοχές/χώρες/μοντέλα τηλεόρασης)

NETFLIX (Μόνο σε περιορισμένες περιοχές/χώρες/μοντέλα τηλεόρασης)

4 i+/? (Αποκάλυψη πληροφοριών/κειμένου)

Εμφανίστε πληροφορίες. SLEEP

Πιέστε επανειλημμένα μέχρι η τηλεόραση να εμφανίσει τον χρόνο σε λεπτά (['Οχι]/[15 λεπ.]/[30 λεπ.]/[45 λεπ.]/[60 λεπ.]/[90 λεπ.]/[120 λεπ.]) που επιθυμείτε η τηλεόραση να παραμείνει ενεργοποιημένη προτού απενεργοποιηθεί. Για ακύρωση του χρονοδιακόπτη ύπνου, πιέστε επανειλημμένα το SLEEP μέχρι να εμφανιστεί το ['Οχι].

GUIDE/

Εμφάνιση του ψηφιακού EPG (Ηλεκτρονικός Οδηγός Προγραμμάτων).

RETURN/

OPTIONS

Εμφανίζει μια λίστα που περιέχει συντομεύσεις για κάποια μενού ρυθμίσεων.

Οι διαθέσιμες επιλογές διαφέρουν ανάλογα με την τρέχουσα είσοδο και το περιεχόμενο.

HOME

↑/↓/←/→/⊕

Πλοήγηση και επιλογή μενού στην οθόνη.

5 ∠+/-('Evταση)

(Μετάβαση)

× ( i y a )

PROG +/−/▲/▼

Στη λειτουργία τηλεόρασης: Επιλέξτε το κανάλι.

Στη λειτουργία κειμένου: Επιλέξτε την επόμενη (Ε▲) ή την προηγούμενη (Ε▼) σελίδα.

6 AUDIO

Επιλέξτε ήχο από πηγή για πολλές γλώσσες ή διπλό ήχο (ανάλογα με την πηγή προγράμματος).

(Púθμιση υποτίτλων)

TITLE LIST (Δεν είναι διαθέσιμο για την Ιταλία)

Εμφανίστε τη λίστα τίτλων.

Χειριστείτε περιεχόμενο πολυμέσων στην τηλεόραση και τη συνδεδεμένη συσκευή που είναι συμβατή με BRAVIA Sync.

Αυτό το πλήκτρο μπορεί επίσης να χρησιμοποιηθεί για τον χειρισμό της αναπαραγωγής της υπηρεσίας VOD (Βίντεο κατ' απαίτηση). Η διαθεσιμότητα εξαρτάται από την υπηρεσία VOD.

● REC (Δεν είναι διαθέσιμο για την Ιταλία)

Εγγράψτε το πρόγραμμα που προβάλλεται τη δεδομένη στιγμή σε USB HDD.

(Λειτουργία ευρείας εικόνας)

Ρυθμίστε την προβολή στην οθόνη. Πιέστε επανειλημμένα για να επιλέξετε την επιθυμητή λειτουργία ευρείας εικόνας.

KD-65X70xx

+ - 7 0 8

KD-55X70xx / 49X70xx / 43X70xx

8 7

7 ⏻ (Λειτουργία)

8 Αισθητήρας τηλεχειριστηρίου / λυχνία LED

Σημείωση

• Αν επιλεγούν υπότιτλοι και ο χρήστης ξεκινήσει μια εφαρμογή ψηφιακού κειμένου μέσω του πλήκτρου "text", ενδέχεται οι υπότιτλοι, υπό συγκεκριμένες συνθήκες, να σταματήσουν να αναπαράγονται. Όταν ο χρήστης κλείσει την εφαρμογή ψηφιακού κειμένου, η αποκωδικοποίηση των υποτίτλων θα συνεχιστεί αυτόματα.
- Βεβαιωθείτε ότι η τηλεόραση είναι πλήρως απενεργοποιημένη προτού αποσυνδέσετε το καλώδιο τροφοδοσίας.
- Για να αποσυνδέσετε εντελώς την τηλεόραση από την παροχή ρεύματος, τραβήξτε το βύσμα από την πρίζα.
- Περιμένετε για λίγο όταν εκτελείτε επιλογή εισόδου, για να αλλάξει στην άλλη είσοδο.

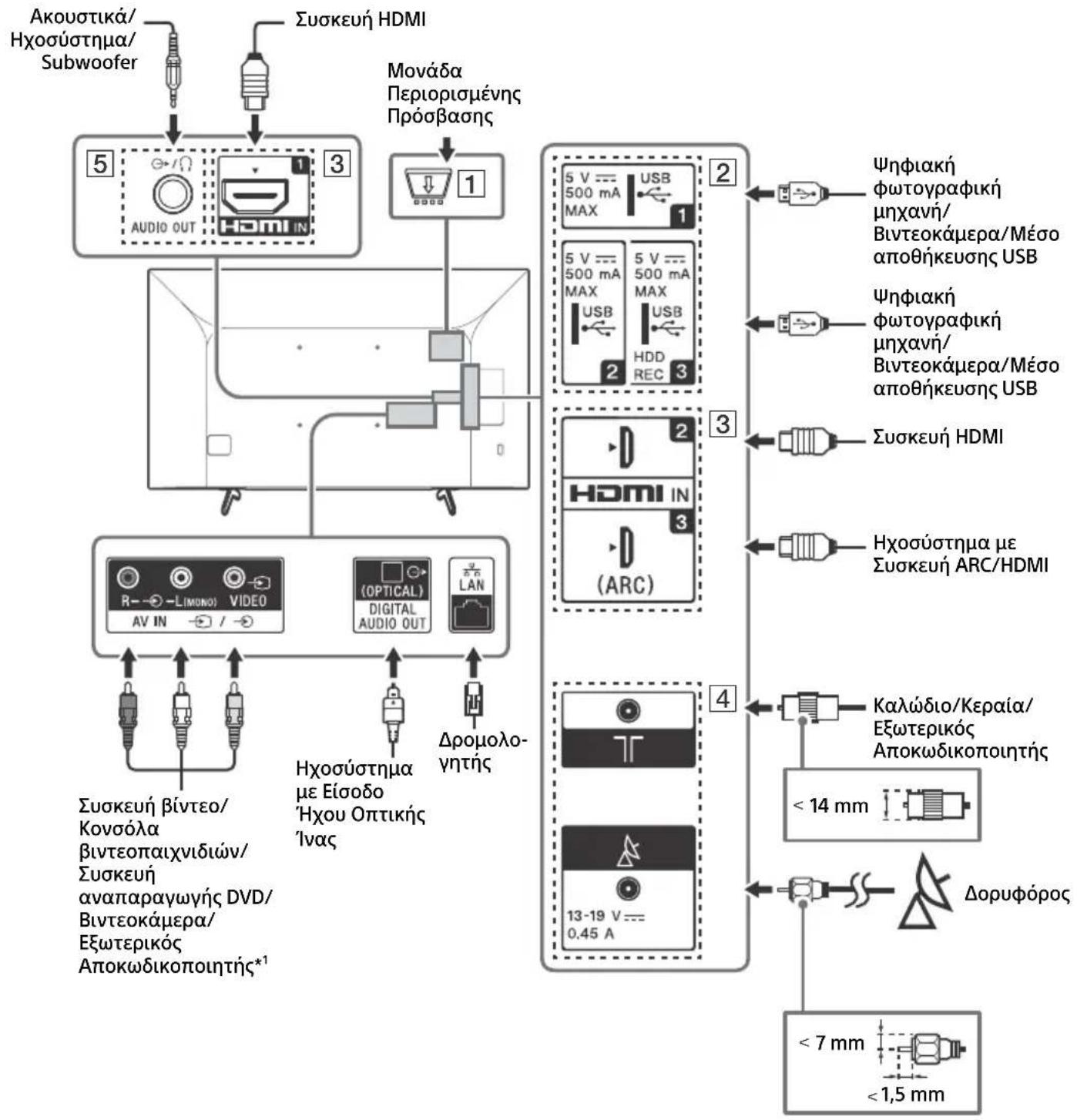

Διάγραμμα συνδέσεων

Μπορείτε να συνδέσετε μια ευρεία γκάμα προαιρετικού εξοπλισμού στην τηλεόρασή σας.

Σημείωση

- Οι ακροδέκτες, οι σημάνσεις και οι λειτουργίες ενδέχεται να διαφέρουν ανάλογα με την περιοχή/τη χώρα/το μοντέλο τηλεόρασης.

1 CAM (Μονάδα Περιορισμένης Πρόσβασης)

• Παρέχει πρόσβαση σε τηλεοπτικές υπηρεσίες επί πληρωμή. Για λεπτομέρειες, ανατρέξτε στο εγχειρίδιο οδηγιών που παρέχεται με τη μονάδα САМ.
• Μην τοποθετείτε την έξυπνη κάρτα απευθείας στην υποδοχή της μονάδας CAM της τηλεόρασης. Πρέπει να την τοποθετήσετε στη Μονάδα Περιορισμένης Πρόσβασης που θα σας παρασχεθεί από τον εξουσιοδοτημένο αντιπρόσωπο.
• Η μονάδα CAM δεν υποστηρίζεται σε όλες τις χώρες/περιοχές. Συμβουλευτείτε τον εξουσιοδοτημένο αντιπρόσωπο.
• Ενδέχεται να εμφανιστεί ένα μήνυμα CAM, όταν μεταβείτε σε ένα ψηφιακό πρόγραμμα μετά από τη χρήση του βίντεο στο Internet.

2 USB1/2, USB3 (HDD

• Η σύνδεση μιας μεγάλης συσκευής USB μπορεί να δημιουργήσει παρεμβολές σε άλλες κοντινές συνδεδεμένες συσκευές.
• Αν συνδέσετε μια μεγάλη συσκευή USB, συνδέστε την στην υποδοχή USB 1.
• Συνδέστε μια συσκευή USB HDD στη θύρα USB 3.

3 HDMI IN 1/2/3

- Η διασύνδεση HDMI μπορεί να μεταφέρει ψηφιακό βίντεο και ήχο με ένα μόνο καλώδιο.

Για να απολαύσετε περιεχόμενο υψηλής ποιότητας 4K 50p/60p, συνδέστε ένα καλώδιο HDMI Premium High Speed στην είσοδο HDMI IN 2/3 και ορίστε την επιλογή [Μορφή σήματος HDMI] σε [Βελτιωμένη μορφή].

Για λεπτομέρειες σχετικά με τις υποστηριζόμενες μορφές, ανατρέξτε στην ενότητα "Τεχνικά χαρακτηριστικά" σε αυτό το εγχειρίδιο (σελίδα 11-12).

- HDMI IN 3 ARC (Audio Return Channel) Συνδέστε το ηχοσύστημά σας στο HDMI IN 3 για να δρομολογήσετε τον ήχο της τηλεόρασης στο ηχοσύστημά σας. Τα ηχοσυστήματα που υποστηρίζουν HDMI ARC μπορούν να στέλνουν βίντεο στην τηλεόραση και να λαμβάνουν ήχο από την τηλεόραση μέσω του ίδιου καλωδίου HDMI. Αν το ηχοσύστημά σας δεν υποστηρίζει HDMI ARC, απαιτείται πρόσθετη σύνδεση με DIGITAL AUDIO OUT (OPTICAL).

HDMI OUT (ARC)

4 (Είσοδος RF), (Δορυφορική είσοδος) ^*2

- Συνδέσεις για επίγεια/καλωδιακή και δορυφορική τηλεόραση.

5 AUDIO OUT

R E C•) Υποστηρίζει μόνο μίνι στερεοφωνικό τριπολικό βύσμα.

- Για να ακούσετε τον ήχο της τηλεόρασης μέσω του συνδεδεμένου εξοπλισμού, πιέστε HOME και, στη συνέχεια, επιλέξτε [Ρυθμίσεις Συστήματος] → [Ρυθμίσεις] → [Ρύθμιση ΑV] → [Ακουστικά/Έξοδος ήχου] και επιλέξτε το επιθυμητό στοιχείο.

Σημείωση

*1 Για μια εξωτερική συσκευή η οποία διαθέτει μόνο SCART AV OUT, χρησιμοποιήστε έναν προσαρμογέα SCART-RCA.
*2 Μόνο σε περιορισμένες περιοχές/χώρες/μοντέλα τηλεόρασης.

Εγκατάσταση της τηλεόρασης στον τοίχο

Χρήση της προαιρετικής Επιτοίχιας Βάσης

Το εγχειρίδιο οδηγιών αυτής της τηλεόρασης παρουσιάζει μόνο τα βήματα για την προετοιμασία της τηλεόρασης για Επιτοίχια εγκατάσταση πριν από την εγκατάστασή της στον τοίχο.

Προς τους πελάτες:

Για λόγους προστασίας και ασφάλειας του προϊόντος, η Sony συνιστά ένθερμα η εγκατάσταση της τηλεόρασής σας να πραγματοποιείται από αντιπροσώπους της Sony ή εξουσιοδοτημένους τεχνικούς. Μην επιχειρήσετε να την εγκαταστήσετε μόνοι σας.

Προς τους αντιπροσώπους της Sony και τους τεχνικούς:

Δώστε μεγάλη προσοχή στην ασφάλεια κατά την εγκατάσταση, την περιοδική συντήρηση και τον έλεγχο του προϊόντος αυτού.

Απαιτείται επαρκής εμπειρία για την εγκατάσταση του προϊόντος αυτού και ειδικότερα για να προσδιοριστεί η αντοχή του τοίχου που θα συγκρατεί το βάρος της τηλεόρασης. Αναθέστε την τοποθέτηση του προϊόντος αυτού στον τοίχο σε αντιπροσώπους της Sony ή σε εξουσιοδοτημένους τεχνικούς και δείξτε την απαραίτητη προσοχή στα θέματα ασφάλειας κατά την εγκατάσταση. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημιά ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση.

Χρησιμοποιήστε την Επιτοίχια Βάση SU-WL450 (δεν παρέχεται) για να εγκαταστήσετε την τηλεόραση στον τοίχο.

Κατά την εγκατάσταση της Επιτοίχιας βάσης, συμβουλευτείτε επίσης τις Οδηγίες λειτουργίας και τον Οδηγό εγκατάστασης που συνοδεύουν την Επιτοίχια βάση.

Σημείωση

• Αποθηκεύστε τις βίδες που αφαιρέσατε σε ένα ασφαλές μέρος και φυλάξτε τις μακριά από παιδιά.
  • Αν η Βάση επιτραπέζιας τοποθέτησης είναι συνδεδεμένη στην τηλεόραση, πρώτα αφαιρέστε τη Βάση επιτραπέζιας τοποθέτησης. Ανατρέξτε στον Οδηγό εγκατάστασης και ακολουθήστε τα βήματα με αντίστροφη σειρά για να αφαιρέσετε τη Βάση επιτραπέζιας τοποθέτησης.
• Τοποθετήστε την τηλεόραση με την οθόνη στραμμένη προς τα κάτω σε μια επίπεδη και σταθερή επιφάνεια, καλυμμένη με ένα παχύ και μαλακό πανί, όταν αφαιρείτε τη Βάση επιτραπέζιας τοποθέτησης από την τηλεόραση για να αποφύγετε την πρόκληση ζημιάς στην επιφάνεια της οθόνης LCD. (Μόνο για το μοντέλο KD-49/43X70xx)

Για οδηγίες σχετικά με την εγκατάσταση της Επιτοίχιας Βάσης, ανατρέξτε στις Πληροφορίες Εγκατάστασης (Επιτοίχια Βάση) στη σελίδα προϊόντος για το μοντέλο της τηλεόρασής σας. https://www.sony.eu/support

KD-65X70xx

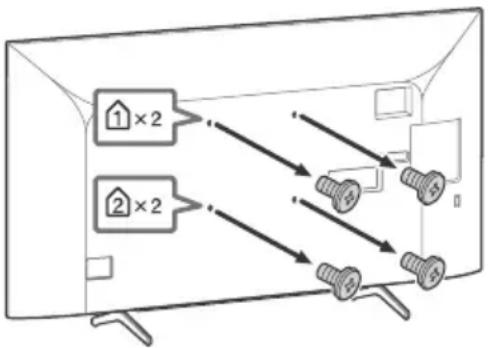

Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

1×2 2×2

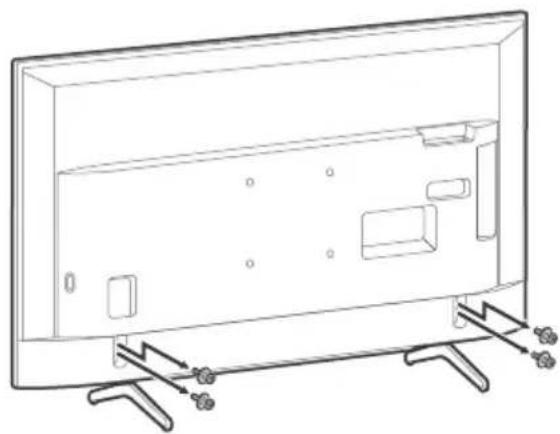

Αφαίρεση της Βάσης επιτραπέζιας τοποθέτησης από την τηλεόραση

KD-65X70xx

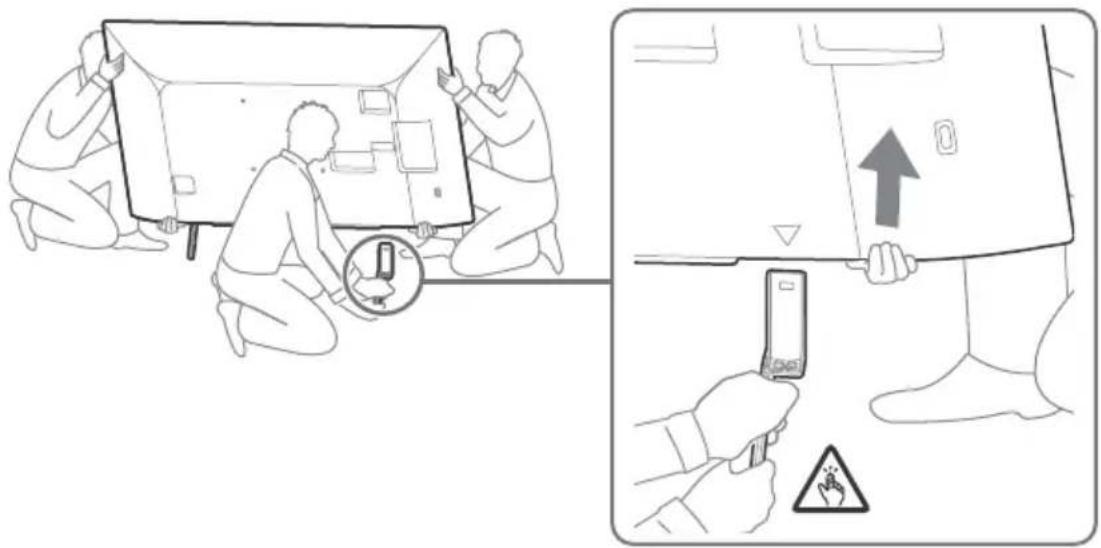

1 Αφαιρέστε μία-μία τις πλευρές της βάσης επιτραπέζιας τοποθέτησης. Κρατήστε σταθερά και με ασφάλεια τη βάση επιτραπέζιας τοποθέτησης και με τα δύο χέρια ενώ κάποιοι άλλοι ανασηκώνουν την τηλεόραση.

2 Επαναλάβετε το προηγούμενο βήμα και αφαιρέστε την άλλη πλευρά της βάσης επιτραπέζιας τοποθέτησης.

Σημείωση

• Για την αφαίρεση της Βάσης επιτραπέζιας τοποθέτησης απαιτούνται τρία ή περισσότερα άτομα.
- Προσέξτε να μην ασκήσετε υπερβολική δύναμη κατά την αφαίρεση της Βάσης επιτραπέζιας τοποθέτησης από την τηλεόραση καθώς μπορεί να προκληθεί πτώση της τηλεόρασης και, κατά συνέπεια, τραυματισμός ή ζημιά στην τηλεόραση.
- Προσέχετε κατά τον χειρισμό της Βάσης επιτραπέζιας τοποθέτησης για την αποφυγή πρόκληση ζημιάς στην τηλεόραση.
- Προσέχετε όταν σηκώνετε την τηλεόραση καθώς, επειδή έχει αφαιρεθεί η Βάση επιτραπέζιας τοποθέτησης, η Βάση μπορεί να πέσει και να προκληθεί τραυματισμός.
- Προσέχετε όταν αφαιρείτε τη Βάση επιτραπέζιας τοποθέτησης από την τηλεόραση ώστε να μην πέσει και προκαλέσει ζημιά στην επιφάνεια όπου στέκεται η τηλεόραση.

KD-55X70xx KD-49X70xx / 43X70xx

Αντιμετώπιση προβλημάτων

'Отαν η λυχνία LED αναβοσβήνει με κόκκινο χρώμα, μετρήστε πόσες φορές αναβοσβήνει (ο χρόνος μεταξύ κάθε διαλείμματος είναι τρία δευτερόλεπτα).

Αν η λυχνία LED αναβοσβήνει με κόκκινο χρώμα, κάντε επαναφορά στην τηλεόραση αποσυνδέοντας το καλώδιο τροφοδοσίας από την τηλεόραση για δύο λεπτά και, στη συνέχεια, ενεργοποιήστε την τηλεόραση. Αν το πρόβλημα επιμείνει, επικοινωνήστε με τον αντιπρόσωπο ή το κέντρο τεχνικής υποστήριξης της Sony αναφέροντας τον αριθμό των φορών που αναβόσβησε με κόκκινο χρώμα η λυχνία LED (ο χρόνος μεταξύ κάθε διαλείμματος είναι τρία δευτερόλεπτα). Πιέστε το Ⓧ στην τηλεόραση για να την απενεργοποιήσετε, αποσυνδέστε το καλώδιο τροφοδοσίας και ενημερώστε τον αντιπρόσωπο ή το κέντρο τεχνικής υποστήριξης της Sony.

Προβλήματα και λύσεις

Δεν υπάρχει εικόνα (η οθόνη είναι μαύρη) και ήχος

• Ελέγξτε τη σύνδεση της κεραίας/του καλωδίου.
• Συνδέστε την τηλεόραση στην πρίζα και πατήστε το ⏻ στην τηλεόραση ή στο τηλεχειριστήριο.

Το περίγραμμα της εικόνας είναι παραμορφωμένο

- Αλλάξτε την τρέχουσα ρύθμιση [Λειτουργία Ταινίας]* σε άλλες ρυθμίσεις.

Η τηλεόραση απενεργοποιείται αυτόματα (η τηλεόραση μεταβαίνει σε λειτουργία αναμονής)

• Ελέγξτε αν είναι ενεργοποιημένη η λειτουργία [Χρονοδ. Απενεργ.]*.
• Ελέγξτε αν η επιλογή [Διάρκεια]* ενεργοποιείται από το [Χρονοδιακόπτης ενεργοποίησης]* ή το [Ρυθμίσεις κορνίζας]*.
• Ελέγξτε αν είναι ενεργοποιημένη η λειτουργία [TV σε αναμονή λόγω αδράνειας]*.

Δεν μπορούν να επιλεχθούν κάποιες πηγές εισόδου

- Επιλέξτε το [Προρύθ Πηγών Εισόδ]* και επιλέξτε το [Πάντα]* της πηγής εισόδου.

Δεν γίνεται συντονισμός σε κάποια προγράμματα

- Ελέγξτε τη σύνδεση της κεραίας/του καλωδίου.

Το τηλεχειριστήριο δεν λειτουργεί

- Αλλάξτε τις μπαταρίες.

Το περιβάλλον τμήμα της τηλεόρασης θερμαίνεται

• Όταν η τηλεόραση χρησιμοποιείται για μεγάλο χρονικό διάστημα, το περιβάλλον τμήμα της τηλεόρασης θερμαίνεται. Μπορεί να αισθανθείτε τη θερμότητα εάν αγγίξετε τη συγκεκριμένη περιοχή με τα χέρια σας.
  * Για πιο λεπτομερείς πληροφορίες, πατήστε HOME στο τηλεχειριστήριο και στη συνέχεια επιλέξτε [Οδηγός βοήθειας] στο μενού [Ρυθμίσεις].

Τεχνικά χαρακτηριστικά

Σύστημα

Σύστημα οθόνης

Οθόνη LCD (Οθόνη υγρών κρυστάλλων), Οπίσθιος υωτισμός LED

Τηλεοπτικό σύστημα μετάδοσης

Ανάλογα με την επιλογή χώρας/περιοχής/μοντέλου

τηλεόρασης

Αναλογικό: Β/Γ, Μ/Κ, Ι

Ψηφιακό: DVB-T/DVB-C

DVB-T2*

Δορυφορικό*¹: DVB-S/DVB-S2

Σύστημα χρωμάτων/βίντεο

Αναλογικό: PAL/SECAM/NTSC3.58 (Μόνο εικόνα)/NTSC4.43

(Móvo εικόνα)

Ψηφιακό: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/

HP@L5.0, H.265/HEVC MP/Main10@L5.1 (4K 60fps)

Κάλυψη καναλιών

Ανάλογα με την επιλογή χώρας/περιοχής/μοντέλου

τηλεόρασης

Αναλογικό: UHF/VHF/Καλωδιακή

Ψηφιακό: UHF/VHF/Καλωδιακή

Δορυφορικό*1: Ενδιάμεση συχνότητα (IF) 950-2.150 MHz

'Εξοδος Ήχου

10 W + 10 W

Ασύρματη τεχνολογία

Прωτόκολλο IEEE 802.11b/g/n

Ζώνη συχνοτήτων

Ασύρματο LAN (IEEE 802.11b/g/n)
Περιοχή συχνοτήτων	Ισχύς εξόδου
2.400-2.483,5 MHz < 20,0	dBm

Υποδοχές εισόδου/εξόδου

Κεραία/καλωδιακή

Εξωτερικός ακροδέκτης 75 ohm για VHF/UHF

Δορυφορική κεραία*¹

Θηλυκό βύσμα τύπου F, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & τόνος 22 kHz, Διανομή μέσω ενός

καλωδίου EN50494.

→/→A V I N

Είσοδος εικόνας/ήχου (υποδοχές RCA)

HDMI IN 1/2/3 (υποστηρίζει ανάλυση 4K, συμβατό με

HDCP 2.3)*2

Βίντεο:

Γραμμικό PCM δύο καναλιών: 32/44,1/48 kHz 16/20/24 bit,

Dolby Audio, DTS

ARC (Audio Return Channel) (μόνο για HDMI IN 3)

Γραμμικό PCM δύο καναλιών: 48 kHz 16 bit, Dolby Audio, DTS

Οπτική ψηφιακή υποδοχή (Γραμμικό PCM δύο καναλιών:

48 kHz 16 bit, Dolby Audio, DTS)

AUDIO OUT ⊙→/Ω (Μίνι στερεοφωνική υποδοχή)

Ακουστικά, Έξοδος ήχου, Subwoofer

1, 2, 3 (HDD REC) (Η λειτουργία δεν είναι

διαθέσιμη στην Ιταλία)

Οι θύρες USB 1, 2 και 3 υποστηρίζουν High Speed USB

(USB 2.0)

Υποδοχή САМ (Μονάδα Περιορισμένης Πρόσβασης)

DC IN 19.5 V (μόνο για μοντέλα με προσαρμογέα

ρεύματος που παρέχεται)

Είσοδος προσαρμογέα ρεύματος

LAN

Σύνδεσμος 10BASE-T/100BASE-TX (Η ταχύτητα σύνδεσης ενδέχεται να διαφέρει, ανάλογα με το περιβάλλον λειτουργίας του δικτύου. Η ταχύτητα και η ποιότητα επικοινωνίας δεν είναι εγγυημένες.)

Ισχύς, Δελτίο Προϊόντος και άλλα

Απαιτήσεις τροφοδοσίας

εκτός από μοντέλα με προσαρμογέα ρεύματος που

παρέχεται

220 V - 240 V AC, 50 Hz

μόνο για μοντέλα με προσαρμογέα ρεύματος που παρέχεται

19,5 V DC με προσαρμογέα ρεύματος

Ονομαστική τιμή: Είσοδος 220 V – 240 V AC, 50 Hz

Κλάση ενεργειακής απόδοσης

KD-65X70xx: A

KD-55X70xx: A

KD-49X70xx: A

KD-43X70xx: A

Μέγεθος οθόνης (διαγωνίως) (Περίπου)

KD-65X70xx: 163,9 cm / 65 ίντσες

KD-55X70xx: 138,8 cm / 55 ίντσες

KD-49X70xx: 123,2 cm / 49 ίντσες

KD-43X70xx: 108,0 cm / 43 ίντσες

Κατανάλωση ισχύος

Στη λειτουργία [Κανονικό]

KD-65X70xx: 151 W

KD-55X70xx: 110 W

KD-49X70xx: 75 W

KD-43X70xx: 66 W

Στη λειτουργία [Ζωηρή]

KD-65X7056 / 65X7055: 256 W

KD-65X7053 / 65X7052: 245 W

KD-55X7056 / 55X7055: 184 W

KD-55X7053 / 55X7052: 173 W

KD-49X7056 / 49X7055: 115 W

KD-49X7053 / 49X7052 / 43X7056 / 43X7055: 100 W

KD-43X7053 / 43X7052: 97 W

Ετήσια κατανάλωση ενέργειας*³

KD-65X70xx: 220 kWh ανά έτος

KD-55X70xx: 161 kWh ανά έτος

KD-49X70xx: 110 kWh ανά έτος

KD-43X70xx: 96 kWh ανά έτος

Κατανάλωση ενέργειας σε κατάσταση αναμονής*4*5 0.50 W

Ανάλυση οθόνης

3.840 Dots (οριζόντια) × 2.160 γραμμές (κατακόρυφη)

Ονομαστική έξοδος

USB 1/2/3

5 V = , 500 mA, μέγιστη

Διαστάσεις (Περίπου) (π × u × β)

με βάση επιτραπέζιας τοποθέτησης

KD-65X70xx: 146,3 × 90,4 × 34,0 cm

KD-55X70xx: 124,1 × 78,1 × 34,0 cm

KD-49X70xx: 110,1 × 70,2 × 28,6 cm

KD-43X70xx: 97,0 × 62,8 × 28,6 cm

χωρίς βάση επιτραπέζιας τοποθέτησης

KD-65X70xx: 146,3 × 84,5 × 8,0 cm

KD-55X70xx: 124,1 × 72,1 × 7,9 cm

KD-49X70xx: 110,1 × 64,5 × 5,7 cm

KD-43X70xx: 97,0 × 57,0 × 5,7 cm

Βάρος (Περίπου)

με βάση επιτραπέζιας τοποθέτησης

KD-65X70xx: 21,4 kg

KD-55X70xx: 16,3 kg

KD-49X70xx: 12,4 kg

KD-43X70xx: 10,2 kg

χωρίς βάση επιτραπέζιας τοποθέτησης

KD-65X70xx: 20,5 kg

KD-55X70xx: 15,4 kg

KD-49X70xx: 11,9 kg

KD-43X70xx: 9,7 kg

'Αλλα

Προαιρετικά εξαρτήματα

Επιτοίχια Βάση: SU-WL450

Θερμοκρασία λειτουργίας: 0 °C – 40 °C

Υγρασία λειτουργίας: 10 % – 80 % σχετική υγρασία (χωρίς συμπύκνωση)

*1 Δεν διαθέτουν όλες οι τηλεοράσεις τεχνολογία DVB-T2 ή DVB-S/S2 ή ακροδέκτη δορυφορικής κεραίας.
*2 Οι θύρες HDMI IN 2 και HDMI IN 3 υποστηρίζουν μορφές HDMI υψηλής ποιότητας όπως 4K 60p/50p 4:2:0 10 bit, 4:4:4, 4:2:2.
*3 Κατανάλωση ενέργειας σε kWh ανά έτος, με βάση την κατανάλωση ισχύος της τηλεόρασης σε ημερήσια 4 ωρη λειτουργία επί 365 ημέρες. Η πραγματική κατανάλωση ενέργειας εξαρτάται από τον τρόπο χρήσης της τηλεόρασης.
*4 Η συγκε κριμένη κατανάλωση ενέργειας σε αναμονή επιτυγχάνεται αφού η τηλεόραση ολοκληρώσει τις απαραίτητες εσωτερικές διαδικασίες.
*5 Η κατανάλωση ενέργειας σε κατάσταση αναμονής αυξάνεται, όταν η τηλεόραση είναι συνδεδεμένη στο δίκτυο.

Σημείωση

• Μην αφαιρέσετε το ομοίωμα κάρτας ή το κάλυμμα (η διαθεσιμότητα εξαρτάται από το μοντέλο της τηλεόρασης) από την υποδοχή CAM (Μονάδα Περιορισμένης Πρόσβασης) της τηλεόρασης εκτός εάν πρόκειται να τοποθετήσετε μια έξυπνη κάρτα που ταιριάζει στην υποδοχή CAM.
• Η διαθεσιμότητα των προαιρετικών εξαρτημάτων εξαρτάται από τη χώρα/την περιοχή/το μοντέλο της τηλεόρασης/το απόθεμα.
• Ο σχδιασμός και τα τεχνικά χαρακτηριστικά υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

Σημειώσεις για τη λειτουργία Ψηφιακής τηλεόρασης

• Η ψηφιακή τηλεόραση (επίγεια, δορυφορική και καλωδιακή τηλεόραση DVB), οι αλληλεπιδραστικές υπηρεσίες και οι λειτουργίες δικτύου ενδέχεται να μην είναι διαθέσιμες σε όλες τις χώρες ή περιοχές. Ορισμένες λειτουργίες ενδέχεται να μην είναι ενεργοποιημένες ή να μη λειτουργούν σωστά με ορισμένους παροχείς και περιβάλλοντα δικτύου. Ορισμένοι παροχείς υπηρεσιών τηλεόρασης ενδέχεται να χρεώνουν πρόσθετη αμοιβή για τις υπηρεσίες τους.
• Η τηλεόραση αυτή υποστηρίζει ψηφιακή μετάδοση χρησιμοποιώντας κωδικοποιητές MPEG-2, Η.264/MPEG-4 AVC καὶ Η.265/HEVC, αλλά η συμβατότητα με τα σήματα των παρόχων/υπηρεσιών, που μπορεί να αλλάξουν με το πέρασμα του χρόνου, δεν είναι εγγυημένη.

Σημειώσεις σχετικά με το HDR (Υψηλό Δυναμικό Εύρος) (Μόνο σε περιορισμένες περιοχές/χώρες/μοντέλα τηλεόρασης)

• Συμβατό με όλους τους τίτλους παιχνιδιών HDR PS4 μέσω HDMI και βίντεο HDR μόνο των ενσωματωμένων εφαρμογών Netflix και YouTube. (Ανατρέξτε στην τοποθεσία web υποστήριξης της Sony για περισσότερες πληροφορίες).
- Το σήμα εικόνας HDR σημαίνει μορφή Προφίλ Μέσων HDR10 (αναφέρεται συνήθως ως HDR10).
- Η συμβατότητα με όλα τα περιεχόμενα HDR δεν είναι εγγυημένη.

Πληροφορίες για το εμπορικό σήμα

• Οι όροι HDMI και HDMI High-Definition Multimedia Interface, καθώς και το λογότυπο HDMI είναι εμπορικά σήματα ή σήματα κατατεθέντα της HDMI Licensing Administrator, Inc. στις Ηνωμένες Πολιτείες και σε άλλες χώρες.
• Δημιουργήθηκε με άδεια από την Dolby Laboratories. To Dolby, Dolby Audio και το σύμβολο διπλού D αποτελούν εμπορικά σήματα της Dolby Laboratories.
• Vewd® Core. Copyright 1995-2020 Vewd Software AS. All rights reserved.
• Οι ονομασίες Wi-Fi ^® , Wi-Fi Alliance ^® , Wi-Fi Direct ^® και Miracast ^® είναι σήματα κατατεθέντα της Wi-Fi Alliance.
• Η ονομασία Wi-Fi Protected Setup™ είναι εμπορικό σήμα της Wi-Fi Alliance.
• Το Λογότυπο Wi-Fi CERTIFIED™ είναι σήμα πιστοποίησης της Wi-Fi Alliance.
• Η ονομασία Netflix είναι σήμα κατατεθέν της Netflix, Inc.
• Το "YouTube" και το "λογότυπο του YouTube" είναι σήματα κατατεθέντα της Google LLC.
• Η ονομασία "BRAVIA", το λογότυπο BRAVIA και η ονομασία BRAVIA Sync είναι εμπορικά σήματα ή σήματα κατατεθέντα της Sony Corporation.

• Τα "Blu-ray Disc", "Blu-ray" και το λογότυπο του "Blu-ray Disc" αποτελούν εμπορικά σήματα της Blu-ray Disc Association.

• To "PlayStation" είναι σήμα κατατεθέν και το "PS4" είναι εμπορικό σήμα της Sony Interactive Entertainment Inc.
  • Για τις ευρεσιτεχνίες DTS, ανατρέξτε στην τοποθεσία http://patents.dts.com. Κατασκευάζεται κατόπιν άδειας από την DTS, Inc. Η ονομασία DTS, το σύμβολο, ο συνδυασμός της ονομασίας και του συμβόλου DTS και η ονομασία Digital Surround είναι εμπορικά σήματα κατατεθέντα ή εμπορικά σήματα της DTS, Inc. στις Ηνωμένες Πολιτείες και/ή σε άλλες χώρες. © DTS, Inc. Με την επιφύλαξη παντός δικαιώματος.

• Η ονομασία TUXERA είναι σήμα κατατεθέν της Tuxera Inc. στις Η.Π.Α και σε άλλες χώρες.

Μόνο για μοντέλα δορυφορικής:

- Η ονομασία DiSEqC™ είναι εμπορικό σήμα της EUTELSAT. Αυτή η τηλεόραση υποστηρίζει το πρωτόκολλο DiSEqC 1.0. Αυτή η τηλεόραση δεν προορίζεται για χειρισμό μηχανοκίνητων κεραιών.

- Όλα τα υπόλοιπα εμπορικά σήματα είναι ιδιοκτησία των αντίστοιχων κατόχων τους.
