CSWSQ485TWMCE84 - στεγνωτήριο ρούχων CANDY - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Στεγνωτήριο συμπύκνωσης με αντλία θερμότητας
Χωρητικότητα στεγνώματος	8 kg
Ενεργειακή κλάση	A++
Διαστάσεις (ύψος x πλάτος x βάθος)	85 x 60 x 60 cm
Καθαρό βάρος	≈ 40 kg
Ηλεκτρική τροφοδοσία	230 V ~ 50 Hz
Απορροφούμενη ισχύς	800 W (θέρμανση) + 200 W (κινητήρας)
Τύπος τυμπάνου	Ανοξείδωτο τύμπανο Αντι-τσαλακώματος
Στάθμη θορύβου	65 dB(A)
Προγράμματα στεγνώματος	Βαμβακερά, Συνθετικά, Ευαίσθητα, Γρήγορο 30 λεπτά, Εύκολο σιδέρωμα, κ.λπ.
Ειδικές λειτουργίες	Αναβολή εκκίνησης, Απαλό στέγνωμα, Αναβολή λήξης, Ασφάλεια παιδιών
Φίλτρα και συντήρηση	Αφαιρούμενο φίλτρο χνουδιών, Αυτοκαθαριζόμενος συμπυκνωτής (ένδειξη)
Σύστημα ασφαλείας	Αυτόματη διακοπή σε περίπτωση υπερθέρμανσης, κλείδωμα πόρτας
Αναστρεψιμότητα πόρτας	Ναι (οδηγίες παρέχονται στο εγχειρίδιο)
Απαραίτητα εργαλεία επισκευής	Κλειδί Torx Νο.25, ρυθμιζόμενο κλειδί Νο.7, κατσαβίδι επίπεδο και σταυρωτό, πένσα
Διαθέσιμα ανταλλακτικά	Κλειδαριά πόρτας, τσιμούχα πόρτας, μεντεσές, ιμάντας, αντίσταση, πυκνωτής
Δείκτης επισκευασιμότητας	8.4/10 (σύμφωνα με τον επίσημο δείκτη Candy)

Συχνές ερωτήσεις - CSWSQ485TWMCE84 CANDY

Πώς να αντιστρέψετε την κατεύθυνση ανοίγματος της πόρτας;

Χρησιμοποιήστε ένα κλειδί Torx Νο.25 για να αφαιρέσετε τις βίδες του μεντεσέ, τραβήξτε την πόρτα προς τα πάνω και στη συνέχεια τοποθετήστε ξανά τον μεντεσέ στην επιθυμητή πλευρά. Ανατρέξτε στην ενότητα 'ΠΟΡΤΑ ΤΥΠΟΥ 2' του εγχειριδίου.

Πώς να καθαρίσετε το φίλτρο χνουδιών;

Ανοίξτε την πόρτα, αφαιρέστε το φίλτρο στο κάτω μέρος του ανοίγματος, αφαιρέστε τα χνούδια με το χέρι ή με ηλεκτρική σκούπα και στη συνέχεια ξεπλύνετε με χλιαρό νερό αν χρειαστεί. Τοποθετήστε το ξανά στεγνό.

Τι να κάνετε αν το στεγνωτήριο δεν ζεσταίνεται πλέον;

Ελέγξτε το φίλτρο χνουδιών, τον συμπυκνωτή (καθαρισμός) και το δοχείο νερού. Εάν το πρόβλημα παραμένει, η αντίσταση ή ο θερμοστάτης μπορεί να είναι ελαττωματικά. Επικοινωνήστε με έναν τεχνικό.

Πώς να αντικαταστήσετε την κλειδαριά της πόρτας;

Αποσυνδέστε τη συσκευή. Χρησιμοποιήστε ένα επίπεδο κατσαβίδι για να αφαιρέσετε τον εξωτερικό δακτύλιο, αποσυνδέστε την τσιμούχα, αφαιρέστε τις βίδες της κλειδαριάς με ένα κλειδί Torx, αποσυνδέστε τα καλώδια faston και στη συνέχεια τοποθετήστε τη νέα κλειδαριά τηρώντας τις συνδέσεις.

Η τσιμούχα της πόρτας είναι κατεστραμμένη, πώς να την αλλάξω;

Αφαιρέστε τον εξωτερικό δακτύλιο με ένα επίπεδο κατσαβίδι, αποσυνδέστε το πτερύγιο της τσιμούχας και στη συνέχεια αφαιρέστε τον δακτύλιο του σωλήνα. Τοποθετήστε τη νέα τσιμούχα ευθυγραμμίζοντας τις εγκοπές, στερεώστε τους δακτυλίους και σφίξτε με μια πένσα.

Ποια είναι τα απαραίτητα εργαλεία για μια συνήθη επισκευή;

Θα χρειαστείτε ένα κλειδί Torx Νο.25, ένα εύκαμπτο ρυθμιζόμενο κλειδί Νο.7, ένα επίπεδο και ένα σταυρωτό κατσαβίδι, και πιθανώς μια πένσα.

Πώς να αποκτήσετε πρόσβαση στα εσωτερικά εξαρτήματα του στεγνωτηρίου;

Αφαιρέστε το επάνω κάλυμμα αφού αφαιρέσετε τις βίδες του, στη συνέχεια αφαιρέστε το συρτάρι απορρυπαντικού και τον πίνακα ελέγχου. Για επισκευές στο τύμπανο, ακολουθήστε τις οδηγίες αποσυναρμολόγησης της πόρτας και του μεντεσέ.

Γιατί σταματά το στεγνωτήριο κατά τη διάρκεια του κύκλου;

Αυτό μπορεί να οφείλεται σε γεμάτο δοχείο νερού, βουλωμένο φίλτρο ή υπερθέρμανση. Ελέγξτε τις λυχνίες προειδοποίησης και καθαρίστε τα στοιχεία φίλτρου. Εάν το πρόβλημα παραμένει, ο αισθητήρας υγρασίας μπορεί να είναι βρώμικος.

Πώς να καθαρίσετε τον συμπυκνωτή;

Ο συμπυκνωτής αυτού του μοντέλου είναι αυτοκαθαριζόμενος, αλλά μπορείτε να τον ξεπλύνετε με νερό αν ανάψει η αντίστοιχη λυχνία. Αφαιρέστε τον συμπυκνωτή ακολουθώντας τις οδηγίες του εγχειριδίου (συνήθως στο κάτω μέρος της συσκευής).

Το εγχειρίδιο αναφέρει ένα ρυθμιζόμενο κλειδί Νο.7, πού μπορώ να το βρω;

Το εύκαμπτο ρυθμιζόμενο κλειδί Νο.7 (ή κλειδί υποδοχής 7 mm) βρίσκεται σε κιτ εργαλείων οικιακών συσκευών. Μπορείτε επίσης να χρησιμοποιήσετε ένα κλειδί σωλήνα 7 mm.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CSWSQ485TWMCE84 CANDY

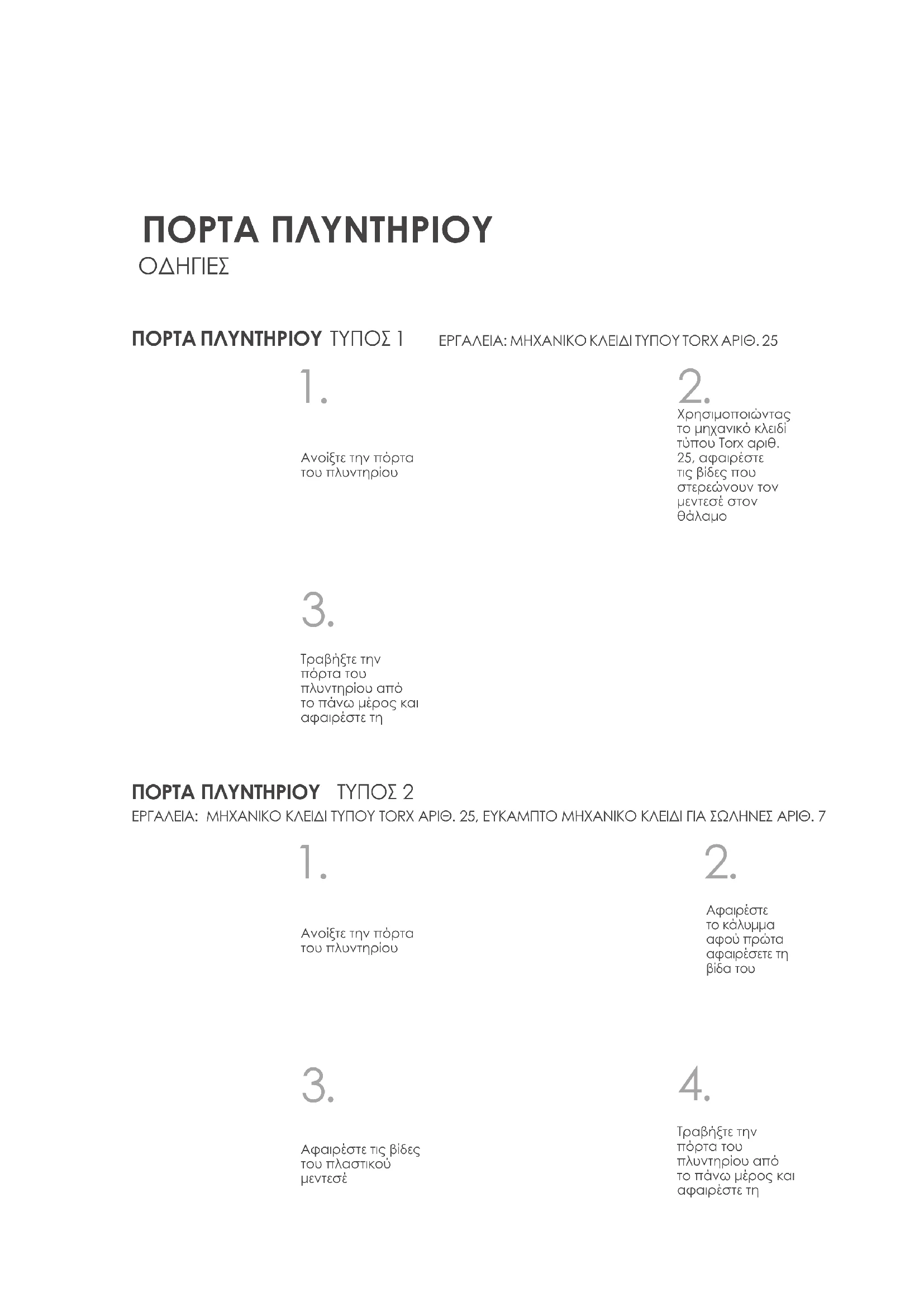

ΠΟΡΤΑ ΠΛΥΝΤΗΡΙΟΥ ΤΥΠΟΣ 1

ΕΡΓΑΛΕΙΑ: ΜΗΧΑΝΙΚΟ ΚΛΕΙΔΙ ΤΥΠΟΥ ΤΟΥΧ ΑΡΙΘ. 25

1.

Ανοίξτε την πόρτα του πλυντηρίου

2.

Χρησιμοποιώντας το μηχανικό κλειδί τύπου Torx αριθ. 25, αφαιρέστε τις βίδες που στερεώνουν τον μεντεσέ στον θάλαμο

3.

Τραβήξτε την πόρτα του πλυντηρίου από το πάνω μέρος και αφαιρέστε τη

ΠΟΡΤΑ ΠΛΥΝΤΗΡΙΟΥ ΤΥΠΟΣ 2

ΕΡΓΑΛΕΙΑ: ΜΗΧΑΝΙΚΟ ΚΛΕΙΔΙ ΤΥΠΟΥ ΤΟΧ ΑΡΙΘ. 25, ΕΥΚΑΜΠΤΟ ΜΗΧΑΝΙΚΟ ΚΛΕΙΔΙ ΓΙΑ ΣΩΛΗΝΕΣ ΑΡΙΘ. 7

1.

Ανοίξτε την πόρτα του πλυντηρίου

2.

Αφαιρέστε το κάλυμμα αφού πρώτα αφαιρέσετε τη βίδα του

3.

Αφαιρέστε τις βίδες του πλαστικού μεντεσέ

4.

Τραβήξτε την πόρτα του πλυντηρίου από το πάνω μέρος και αφαιρέστε τη

MENTEΣΕΣ

ΟΔΗΓΙΕΣ

ΕΡΓΑΛΕΙΑ: ΜΗΧΑΝΙΚΟ ΚΛΕΙΔΙ ΤΥΠΟΥ ΤΟΥΧ ΑΡΙΘ. 25

Ανοίξτε την πόρτα του πλυντηρίου

2.

Χρησιμοποιώντας το μηχανικό κλειδί για σωλήνες αριθ. 25, αφαιρέστε πις βίδες που στερεώνουν τον μεντεσέ στον θάλαμο

Τραβήξτε την πόρτα του πλυντηρίου από το πάνω μέρος και αφαιρέστε τη

Αφαιρέστε όλες τις βίδες από την πόρτα του πλυντηρίου

Διαχωρίστε το ένα πλαίσιο από το άλλο

Αντικαταστήστε τον μεντεσέ, προσέχοντας να μη χάσετε τους δακτυλίους

ΜΕΝΤΕΣΕΣ ΤΥΠΟΣ 2

ΕΡΓΑΛΕΙΑ: ΜΗΧΑΝΙΚΟ ΚΛΕΙΔΙ ΤΥΠΟΥ ΤΟΧ ΑΡΙΘ. 25, ΕΥΚΑΜΠΤΟ ΜΗΧΑΝΙΚΟ ΚΛΕΙΔΙ ΓΙΑ ΣΩΛΗΝΕΣ ΑΡΙΘ. 7

Ανοίξτε την πόρτα του πλυντηρίου

Αφαιρέστε το κάλυμμα αφού πρώτα αφαιρέσετε τη βίδα του

Αφαιρέστε τις βίδες του πλαστικού μεντεσέ

Τραβήξτε την πόρτα του πλυντηρίου από το πάνω μέρος και αφαιρέστε τη

Αφαιρέστε τον συνδετήρα της πόρτας

7.

Μόλις αφαιρεθεί ο ιμάντας, αποσυνδέστε το πτερύγιο από το παρέμβυσμα ώστε να επιτρέψετε πρόσβαση στο εσωτερικό του προϊόντος

Αφαιρέστε τις εξωτερικές βίδες από τον μεντεσέ

Αφαιρέστε τις βίδες μέσα στον θάλαμο με το μηχανικό κλειδί σωλήνων αριθ. 7. Αφαιρέστε τον μεντεσέ

ΑΣΦΑΛΕΙΑ ΠΟΡΤΑΣ

ΟΔΗΓΙΕΣ

ΑΣΦΑΛΕΙΑ ΠΟΡΤΑΣ ΤΥΠΟΣ 1

ΕΡΓΑΛΕΙΑ: ΣΤΑΥΡΟΚΑΤΣΑΒΙΔΟ, ΛΑΒΙΔΑ, ΕΠΙΠΕΔΟ ΚΑΤΣΑΒΙΔΙ

Ανοίξτε την πόρτα του πλυντηρίου

Χρησιμοποιήστε το επίπεδο κατσαβίδι ως μοχλό για να αφαιρέσετε τον εξωτερικό σφιγκτήρα

Μόλις αφαιρεθεί ο σφιγκτήρας, αποσυνδέστε το πτερύγιο από το παρέμβυσμα ώστε να επιτρεψετε πρόσβαση στο εσωτερικό του προϊόντος

Χρησιμοποιώντας μηχανικό κλειδί τύπου Τοιχ, αφαιρέστε τις βίδες στερέωσης της ασφάλειας πόρτας και πιέστε την πόρτη.

Αφαιρέστε την ασφάλεια της πόρτας

Αποσυνδέστε την καλωδίωση. Σε περίπτωση «Faston», προσέξτε ώστε να μην αναστρέψετε την καλωδίωση

ΑΣΦΑΛΕΙΑ ΠΟΡΤΑΣ ΤΥΠΟΣ 2

ΕΡΓΑΛΕΙΑ: ΣΤΑΥΡΟΚΑΤΣΑΒΙΔΟ, ΛΑΒΙΔΑ, ΕΠΙΠΕΔΟ ΚΑΤΣΑΒΙΔΙ

Ανοίξτε την πόρτα του πλυντηρίου

Χρησιμοποιήστε το επίπεδο κατσαβίδι ως μοχλό για να αφαιρέσετε τον εξωτερικό σφιγκτήρα

Μόλις αφαιρεθεί ο σφιγκτήρας, αποσυνδέστε το πτερύγιο από το παρέμβυσμα ώστε να εππρεψετε πρόσβαση στο εσωτερικό του προϊόντος

Χρησιμοποιώντας μηχανικό κλειδί τύπου Τοιχ, αφαιρέστε τις βίδες στερέωσης της ασφάλειας πόρτας

Αποσυναρμολογήστε την επιφάνεια εργασίας και τις πλαϊνές επενδύσεις

Αποουναρμολογήστε τον διανομέα και το πλαίσιο

Αφαιρέστε την ασφάλεια της πόρτας

Αφαιρέστε το προστατευτικό νερού

Αντικαταστήστε την ασφάλεια πόρτας προσέχοντας τη μηχανική σύνδεση του ανοίγματος έκτακτης ανάγκης και των ηλεκτρικών συνδέσεων

ΕΡΓΑΛΕΙΑ: ΜΗΧΑΝΙΚΟ ΚΛΕΙΔΙ ΤΟΧ, ΛΑΒΙΔΑ, ΕΠΙΠΕΔΟ ΚΑΤΣΑΒΙΔΙ, ΔΥΟ ΜΗΧΑΝΙΚΑ ΚΛΕΙΔΙΑ ΣΩΛΗΝΩΝ ΑΡΙΘ. 7

Ανοίξτε την πόρτα του πλυντηρίου

Χρησιμοποιήστε το επίπεδο κατσαβίδι ως μοχλό για να αφαιρέσετε τον εξωτερικό σφιγκτήρα

Μόλις αφαιρεθεί ο σφιγκτήρας, αποσυνδέστε το πτερύγιο από το παρέμβυσμα ώστε να επιτρέψετε πρόσβαση στο εσωτερικό του προϊόντος

Χρησιμοποιώντας επίπεδο κατσαβίδι, αφαιρέστε τον σφιγκτήρα στον σωλήνα

Αφαιρέστε το παρέμβυσμα

Τοποθετήστε το νέο παρέμβυσμα, δίνοντας προσοχή στις εγκοπές τοποθέτησης

Εισαγάγετε τον σφιγκτήρα καλωδίωσης στην πλευρά του σωλήνα

Σφίξτε τον χωνευτό σφιγκτήρα στον σωλήνα χρησιμοποιώντας τα εργαλεία

Τοποθετήστε το παρέμβυσμα στον θάλαμο. Στερεώστε τον εξωτερικό σφιγκτήρα και σφίξτε τον (εάν χρειάζεται χρησιμοποιήστε τη λαβίδα)

ΣΥΡΤΑΡΙ ΑΠΟΡΡΥΠΑΝΤΙΚΟΥ

ΟΔΗΓΙΕΣ

ΣΥΡΤΑΡΙ ΑΠΟΡΡΥΠΑΝΤΙΚΟΥ

Ανοίξτε το συρτάρι του απορρυπαντικού

Χρησιμοποιώντας δύο χέρια, τραβήξτε το με δύναμη

Απαγκιστρώστε τη μάσκα από το συρτάρι απορρυπαντικού, προσέχοντας να μη σπάσετε τα ἀγκιστρα
