Tipo de producto	Secadora de condensación con bomba de calor
Capacidad de secado	8 kg
Clase energética	A++
Dimensiones (alto x ancho x fondo)	85 x 60 x 60 cm
Peso neto	≈ 40 kg
Alimentación eléctrica	230 V ~ 50 Hz
Potencia absorbida	800 W (calefacción) + 200 W (motor)
Tipo de tambor	Tambor inoxidable antiarrugas
Nivel sonoro	65 dB(A)
Programas de secado	Algodón, Sintéticos, Delicados, Rápido 30 min, Planchado fácil, etc.
Funciones especiales	Inicio diferido, Secado suave, Fin diferida, Seguridad infantil
Filtros y mantenimiento	Filtro de pelusas extraíble, Condensador autolimpiante (indicador)
Sistema de seguridad	Parada automática por sobrecalentamiento, bloqueo de puerta
Reversibilidad de la puerta	Sí (instrucciones incluidas en el manual)
Herramientas de reparación necesarias	Llave Torx n.° 25, llave ajustable n.° 7, destornillador plano y de estrella, alicates
Piezas de repuesto disponibles	Bloqueo de puerta, junta de puerta, bisagra, correa, resistencia, condensador
Índice de reparabilidad	8.4/10 (según índice oficial Candy)

Preguntas frecuentes - CSWSQ485TWMCE84 CANDY

¿Cómo invertir el sentido de apertura de la puerta?

Utilice una llave Torx n.° 25 para quitar los tornillos de la bisagra, tire de la puerta hacia arriba y luego coloque la bisagra en el lado deseado. Consulte la sección 'HUBLOT TYPE 2' del manual.

¿Cómo limpiar el filtro de pelusas?

Abra la puerta, retire el filtro ubicado en la parte inferior de la abertura, quite las pelusas con la mano o con una aspiradora, luego enjuague con agua tibia si es necesario. Vuelva a colocarlo seco.

¿Qué hacer si la secadora no calienta?

Verifique el filtro de pelusas, el condensador (limpieza) y el depósito de agua. Si el problema persiste, la resistencia o el termostato pueden estar defectuosos. Contacte a un reparador.

¿Cómo reemplazar el bloqueo de puerta?

Desenchufe el aparato. Use un destornillador plano para quitar el collarín externo, desprenda la junta, retire los tornillos del bloqueo con una llave Torx, desconecte los cables faston, luego instale el nuevo bloqueo respetando las conexiones.

La junta de la puerta está dañada, ¿cómo cambiarla?

Retire el collarín externo con un destornillador plano, desprenda la solapa de la junta, luego retire el collarín del tubo. Coloque la nueva junta alineando las muescas, fije los collarines y apriete con alicates.

¿Cuáles son las herramientas necesarias para una reparación común?

Necesitará una llave Torx n.° 25, una llave ajustable flexible n.° 7, un destornillador plano y de estrella, y posiblemente unos alicates.

¿Cómo acceder a los componentes internos de la secadora?

Retire la tapa superior después de quitar sus tornillos, luego retire el cajón de detergente y el panel de control. Para reparaciones en el tambor, siga las instrucciones de desmontaje de la puerta y la bisagra.

¿Por qué la secadora se detiene durante el ciclo?

Esto puede deberse a un depósito de agua lleno, un filtro obstruido o un sobrecalentamiento. Verifique las luces de advertencia y limpie los elementos filtrantes. Si el problema persiste, el sensor de humedad puede estar sucio.

¿Cómo limpiar el condensador?

El condensador de este modelo es autolimpiante, pero puede enjuagarlo con agua si la luz correspondiente se enciende. Retire el condensador siguiendo las instrucciones del manual (generalmente en la parte inferior del aparato).

El manual indica una llave ajustable n.° 7, ¿dónde encontrarla?

La llave ajustable flexible n.° 7 (o llave de vaso de 7 mm) se encuentra en los kits de herramientas para electrodomésticos. También puede usar una llave de tubo de 7 mm.

MANUAL DE USUARIO CSWSQ485TWMCE84 CANDY

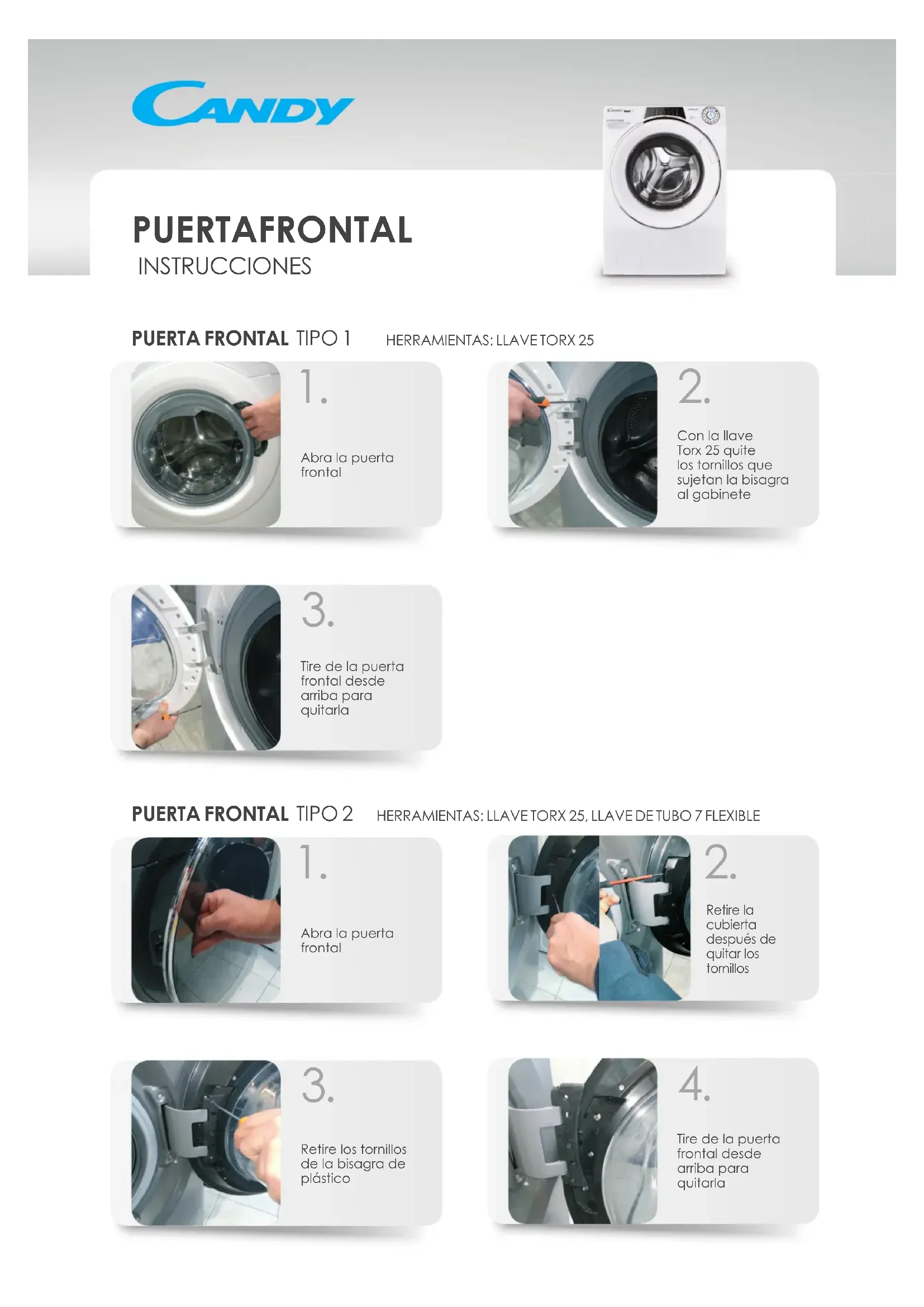

PUERTA FRONTAL TIPO 1 HERRAMIENTAS: LLAVETORX 25

Abra la puerta frontal

Con la llave Torx 25 quite los tornillos que sujetan la bisagra al gabinete

Tire de la puerta frontal desde arriba para quitarla

PUERTA FRONTAL TIPO 2 HERRAMIENTAS: LLAVETORX 25, LLAVE DETUBO 7 FLEXIBLE

Abra la puerta frontal

Retire la cubierta después de quitar los tomillos

Retire los tornillos de la bisagra de plástico

Tire de la puerta frontal desde arriba para quitarla

BISAGRA

INSTRUCCIONES

BISAGRA TIPO 1 HERRAMIENTAS: LLAVETORX 25

Abra la puerta frontal

Con la llave de tubo 25 quite los tornillos que sujetan la bisagra al gabinete

Tire de la puerta frontal desde amiba para quitarla

Retire todos los tornillos de la puerta frontal

Separe el bastidor principal del bastidor secundario

Vuelca a colocar la bisagra y tenga cuidado de no perder los cojinetes

BISAGRA TIPO 2 HERRAMIENTAS: LLAVETORX 25, LLAVE DETUBO 7 FLEXIBLE

Abra la puerta frontal

Retire la cubierta después de quitar los tornillos

Retire los tornillos de la bisagra de plástico

Tire de la puerta frontal desde arriba para quitarla

Retire el sujetador de la puerta

Después de guitar la correa, desprenda la cubierta del empaque a fin de permitir el acceso al interior del producto

Retire los tornillos externos de la bisagra

Retire los tornillos situados adentro del gabinete con la llave de tubo 7. Retire la bisagra

SEGURO DE LA PUERTA TIPO 1

HERRAMIENTAS: TORNILLO DE CABEZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

Abra la puerta frontal

Use el destornillador plano como palanca y retire la abrazadera externa

Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permitir el acceso al interior del producto

Con la llave Torx retire los tornillos de sujeción del seguro de la puerta y presione el broche.

Retire el seguro de la puerta

Desconecte el cableado, en caso de conexiones "faston", preste atención y no invierta el cableado

SEGURO DE LA PUERTA TIPO 2

HERRAMIENTAS: TORNILLO DE CABEZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

Abra la puerta frontal

Use el destornillador plano como palanca y retire la abrazadera externa

Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permitir el acceso al interior del producto

Con la llave Torx retire los tornillos de sujeción del seguro de la puerta

Desarme la encimera y los adornos

Desarme el dispensador y el bisel

Retire el seguro de la puerta

Retire la protección contra el agua

Vuelva a colocar el seguro de la puerta prestando atención a la conexión mecánica de la apertura de emergencia y las conexiones eléctricas

EMPAQUE DE LA PUERTA

INSTRUCCIONES

EMPAQUE DE LA PUERTA

HERRAMIENTAS: LLAVE TORX, PINZAS, DESTORNILLADOR PLANO, DOS LLAVES DE TUBO 7

Abra la puerta frontal

Use el destornillador plano como palanca y retire la abrazadera externa

Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permitir el acceso al interior del producto

Con el destornillador plano quite la abrazadera en el tubo

Coloque el empaque nuevo prestando atención a las muescas de posicionamiento

Inserte la abrazadera de alambre en el lado del tubo

Apriete la abrazadera hasta que quede al ras en el tubo usando las herramientas

Coloque el empaque en el gabinete. Sujete la abrazadera externa y apriétela (de ser necesario con la pinza)

CAJÓN DEL DETERGENTE

INSTRUCCIONES

CAJÓN DEL DETERGENTE

Abra el cajón del detergente

Con las dos manos tire firmlyemente del cajón

Desenganche la cubierta del cajón del detergente teniendo cuidado de no romper los ganchos
