ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ XPS 8950 DELL

• XPS 8950 Εγχειρίδιο σέρβις Μοντέλο σύμφωνα με τους κανονισμούς: D30M Τύπος σύμφωνα με τους κανονισμούς: D30M002 Οκτώβριος 2023 Αναθ. A03Σημείωση, προσοχή και προειδοποίηση ΣΗΜΕΙΩΣΗ: Η ΣΗΜΕΙΩΣΗ υποδεικνύει σημαντικές πληροφορίες που σας βοηθούν να χρησιμοποιείτε καλύτερα το προϊόν σας. ΠΡΟΣΟΧΗ: Η ΠΡΟΣΟΧΗ υποδεικνύει είτε ενδεχόμενη ζημιά στο υλισμικό είτε απώλεια δεδομένων και σας ενημερώνει για τον τρόπο με τον οποίο μπορείτε να αποφύγετε το πρόβλημα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η ΠΡΟΕΙΔΟΠΟΙΗΣΗ υποδεικνύει ότι υπάρχει το ενδεχόμενο να προκληθεί υλική ζημιά, τραυματισμός ή θάνατος. © 2021-2023 Dell Inc. ή οι θυγατρικές της. Με επιφύλαξη παντός δικαιώματος. Οι ονομασίες Dell Technologies, Dell και άλλα συναφή εμπορικά σήματα είναι εμπορικά σήματα της Dell Inc. ή των θυγατρικών της. Όλα τα υπόλοιπα εμπορικά σήματα ενδέχεται να είναι εμπορικά σήματα των αντίστοιχων κατόχων τους.Κεφάλαιο 1: Εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας p. 6
• Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας p. 6
• Οδηγίες ασφαλείας p. 6
• Προστασία από ηλεκτροστατική εκκένωση—Αντιστατική προστασία (ESD) p. 7
• Κιτ επιτόπου αντιστατικής προστασίας (ESD) p. 8
• Μεταφορά ευαίσθητων εξαρτημάτων p. 9
• Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας p. 9
• Κεφάλαιο 2: Αφαίρεση και εγκατάσταση στοιχείων p. 10
• Συνιστώμενα εργαλεία p. 10
• Λίστα βιδών p. 10
• Κύρια στοιχεία του XPS 8950 p. 11
• Κάλυμμα αριστερής πλευράς p. 13
• Αφαίρεση του αριστερού καλύμματος p. 13
• Εγκατάσταση του αριστερού καλύμματος p. 14
• Μπροστινό κάλυμμα p. 15
• Αφαίρεση του μπροστινού καλύμματος p. 15
• Εγκατάσταση του μπροστινού καλύμματος p. 16
• Μονάδα οπτικού δίσκου p. 17
• Αφαίρεση της μονάδας οπτικού δίσκου p. 17
• Εγκατάσταση της μονάδας οπτικού δίσκου p. 19
• Κουμπί λειτουργίας p. 20
• Αφαίρεση του κουμπιού λειτουργίας p. 20
• Εγκατάσταση του κουμπιού λειτουργίας p. 21

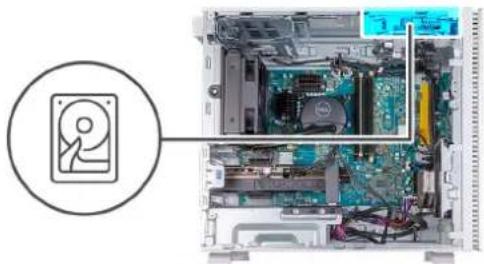

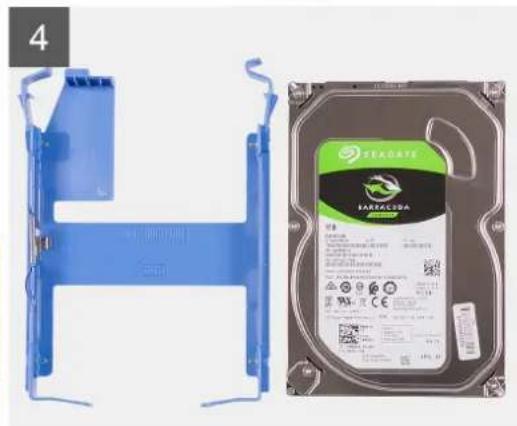

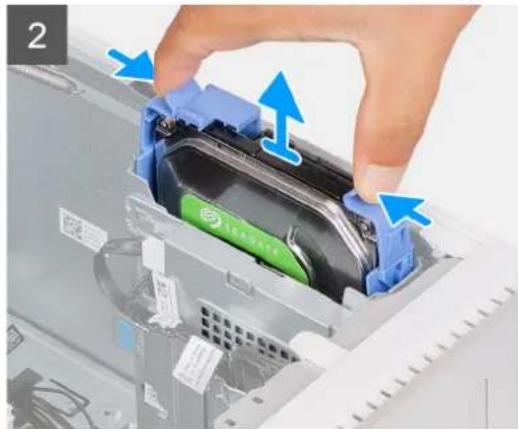

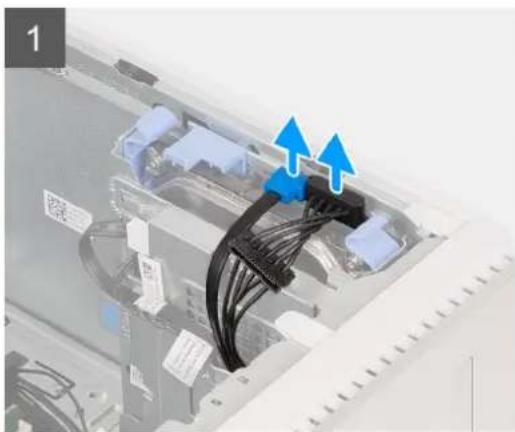

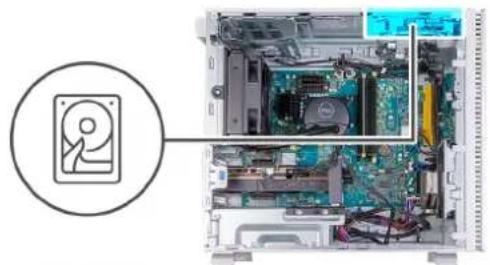

• Σκληρός δίσκος 3,5 ιντσών p. 22
• Αφαίρεση του σκληρού δίσκου 3,5ιντσών p. 22

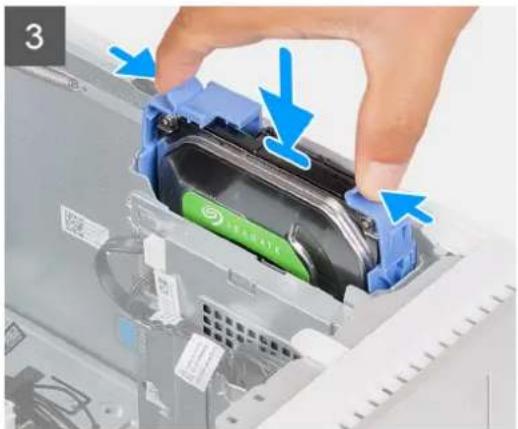

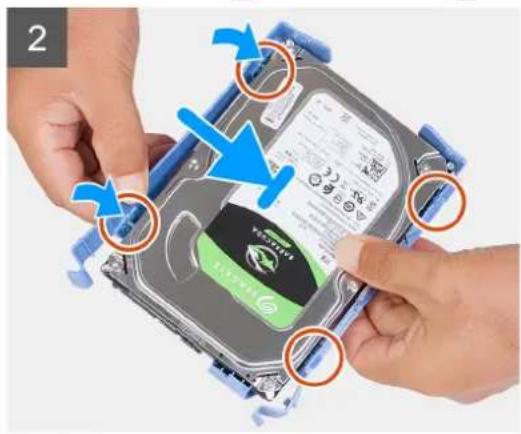

• Εγκατάσταση του σκληρού δίσκου 3,5ιντσών p. 24

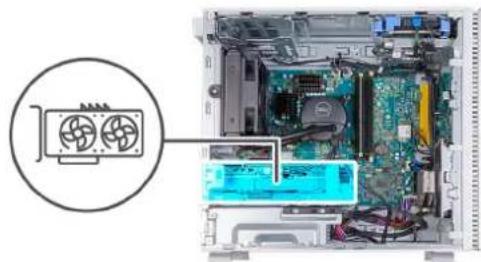

• Κάρτα γραφικών p. 25

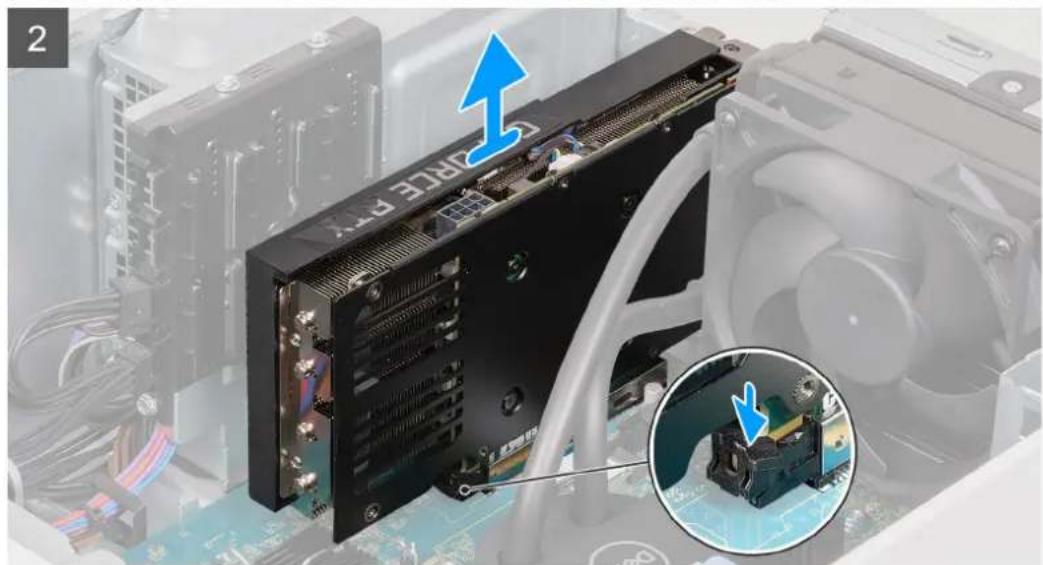

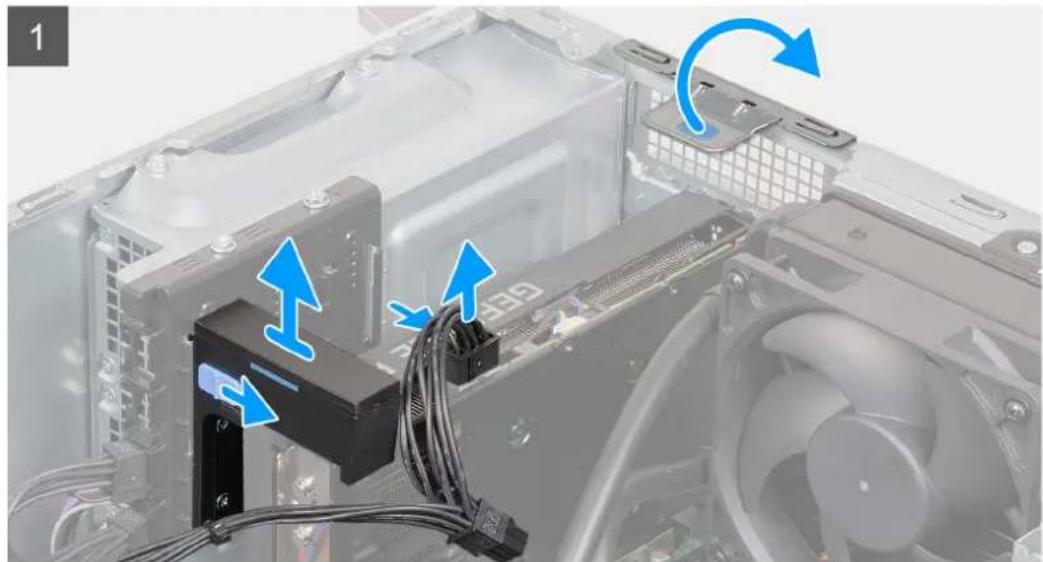

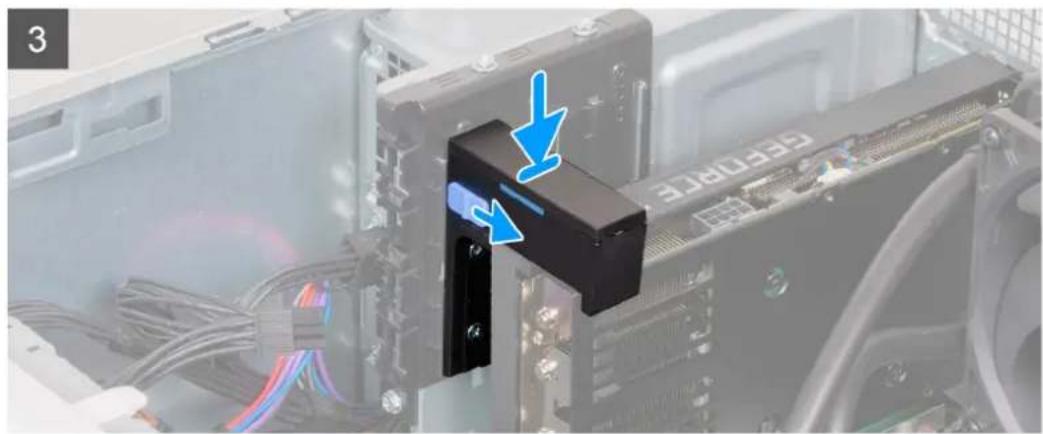

• Αφαίρεση της κάρτας γραφικών p. 25

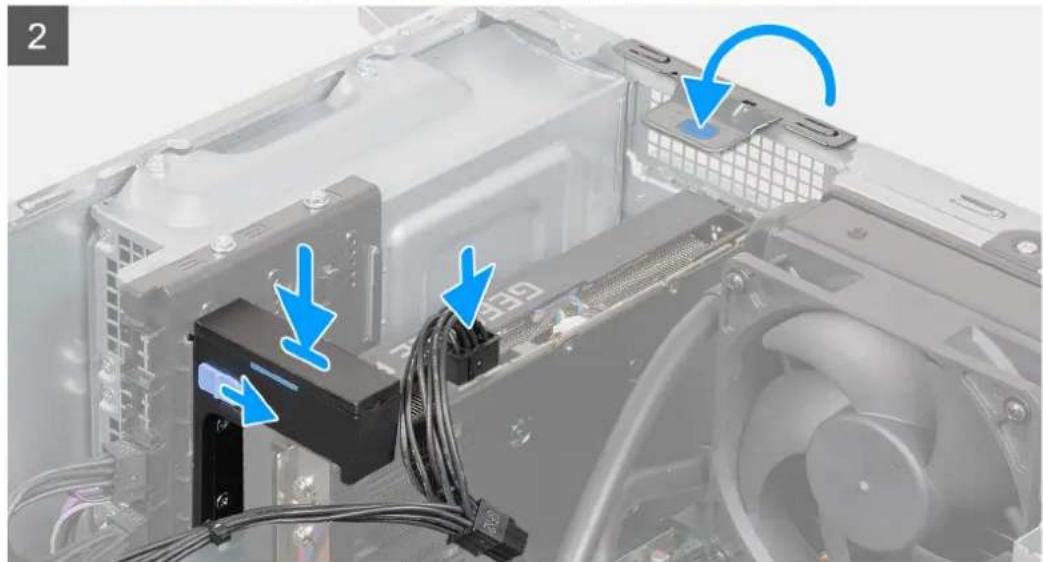

• Εγκατάσταση της κάρτας γραφικών p. 27

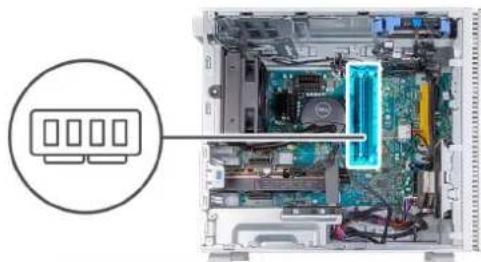

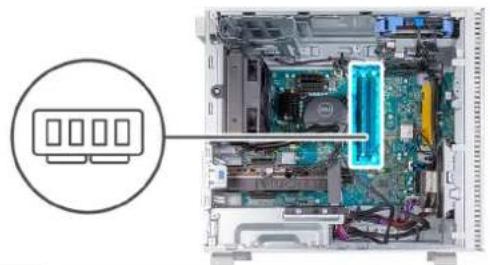

• Μνήμη p. 29
• Αφαίρεση της μνήμης p. 29
• Εγκατάσταση της μνήμης p. 30

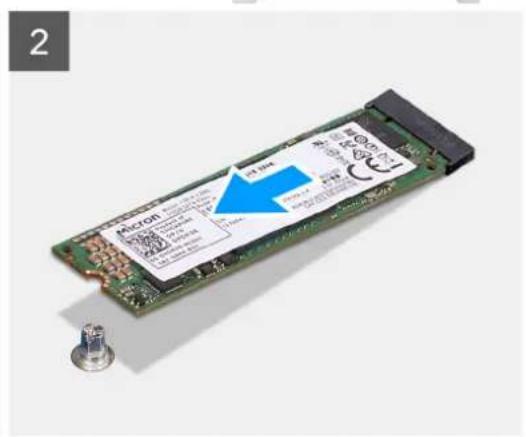

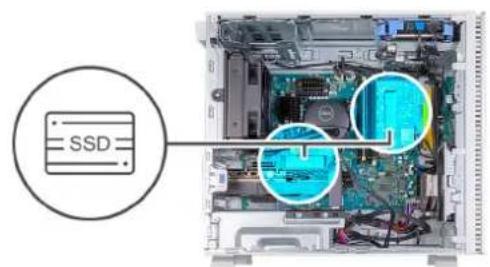

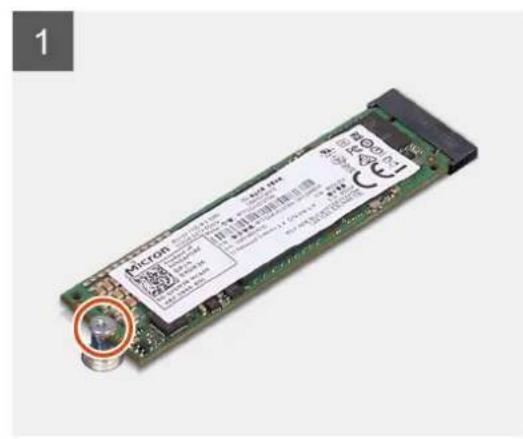

• Μονάδα δίσκου στερεάς κατάστασης p. 31

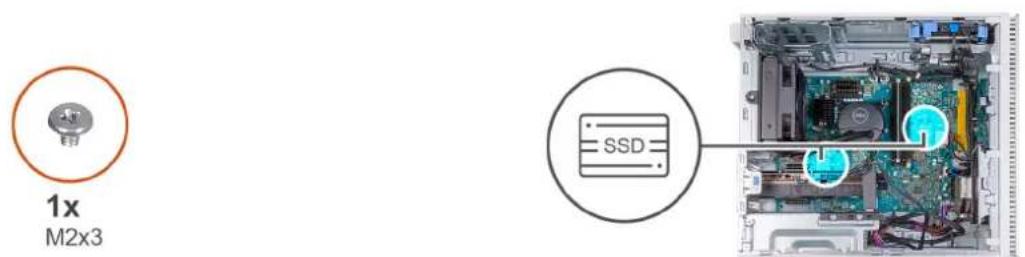

• Αφαίρεση της μονάδας δίσκου στερεάς κατάστασης 2230 p. 31

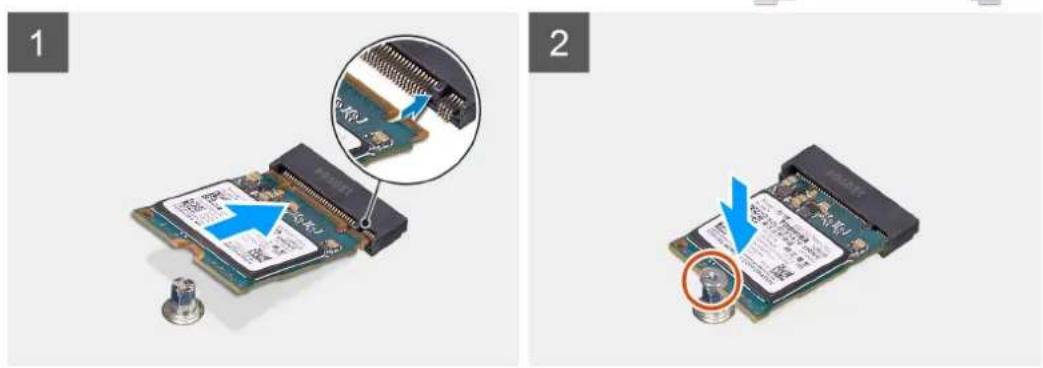

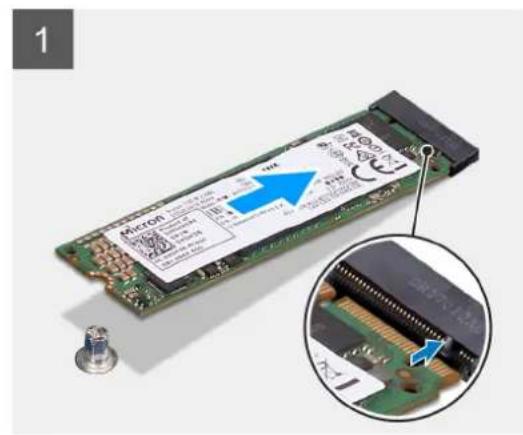

• Εγκατάσταση της μονάδας δίσκου στερεάς κατάστασης 2230 p. 31
• Αφαίρεση της μονάδας δίσκου στερεάς κατάστασης 2280 p. 32
• Εγκατάσταση της μονάδας δίσκου στερεάς κατάστασης 2280 p. 33

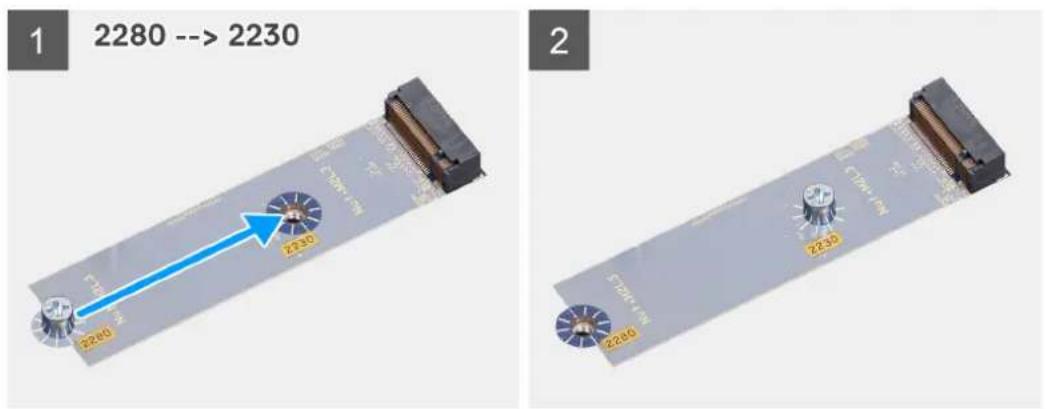

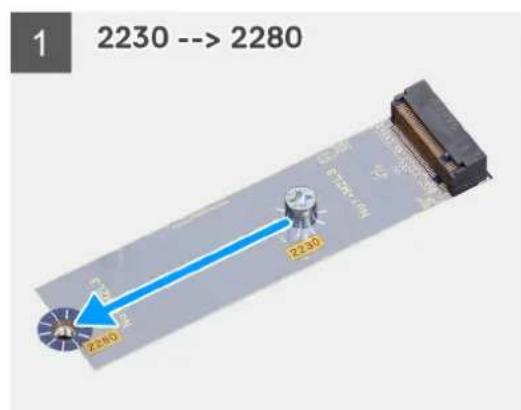

• Αφαίρεση και εγκατάσταση του υποστηρίγματος βιδών M.2 p. 34

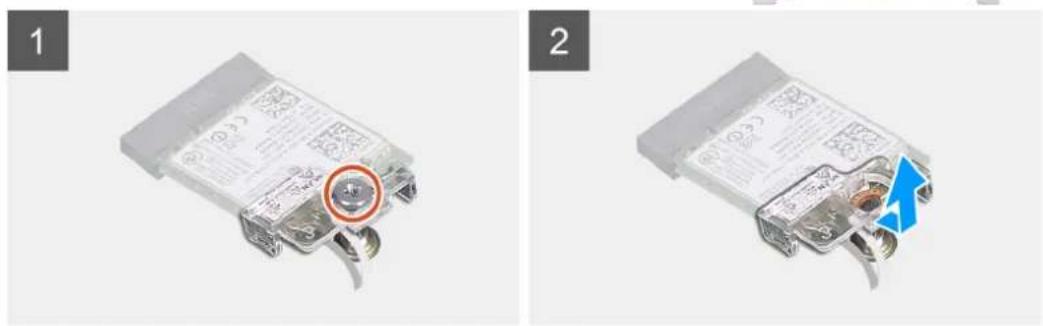

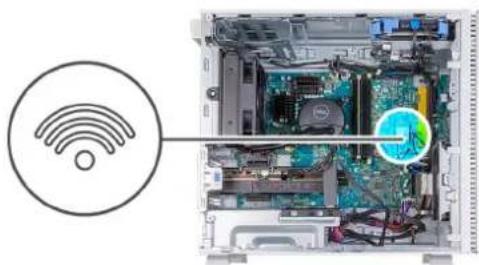

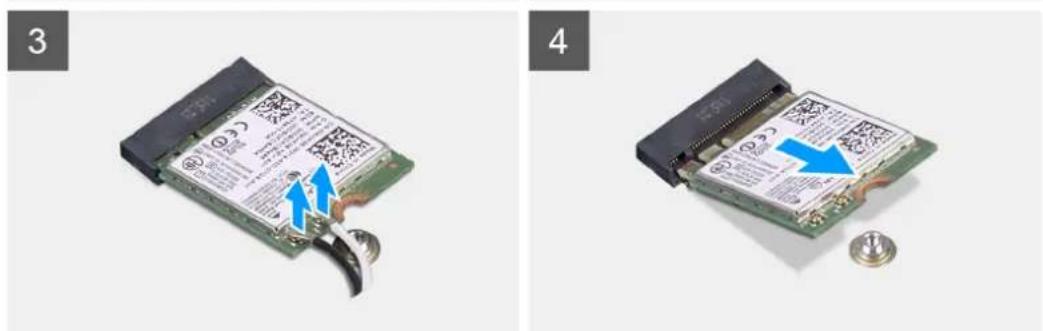

• Κάρτα ασύρματης επικοινωνίας p. 35
• Αφαίρεση της κάρτας ασύρματης επικοινωνίας p. 35
• Εγκατάσταση της κάρτας ασύρματης επικοινωνίας p. 36

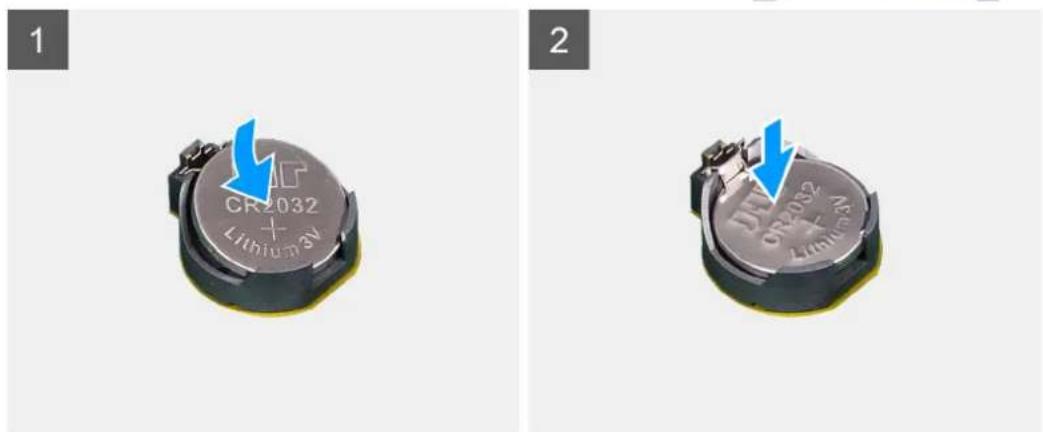

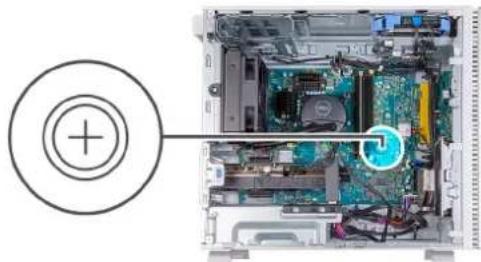

• Μπαταρία σε σχήμα νομίσματος p. 37
• Αφαίρεση της μπαταρίας σε σχήμα νομίσματος p. 37

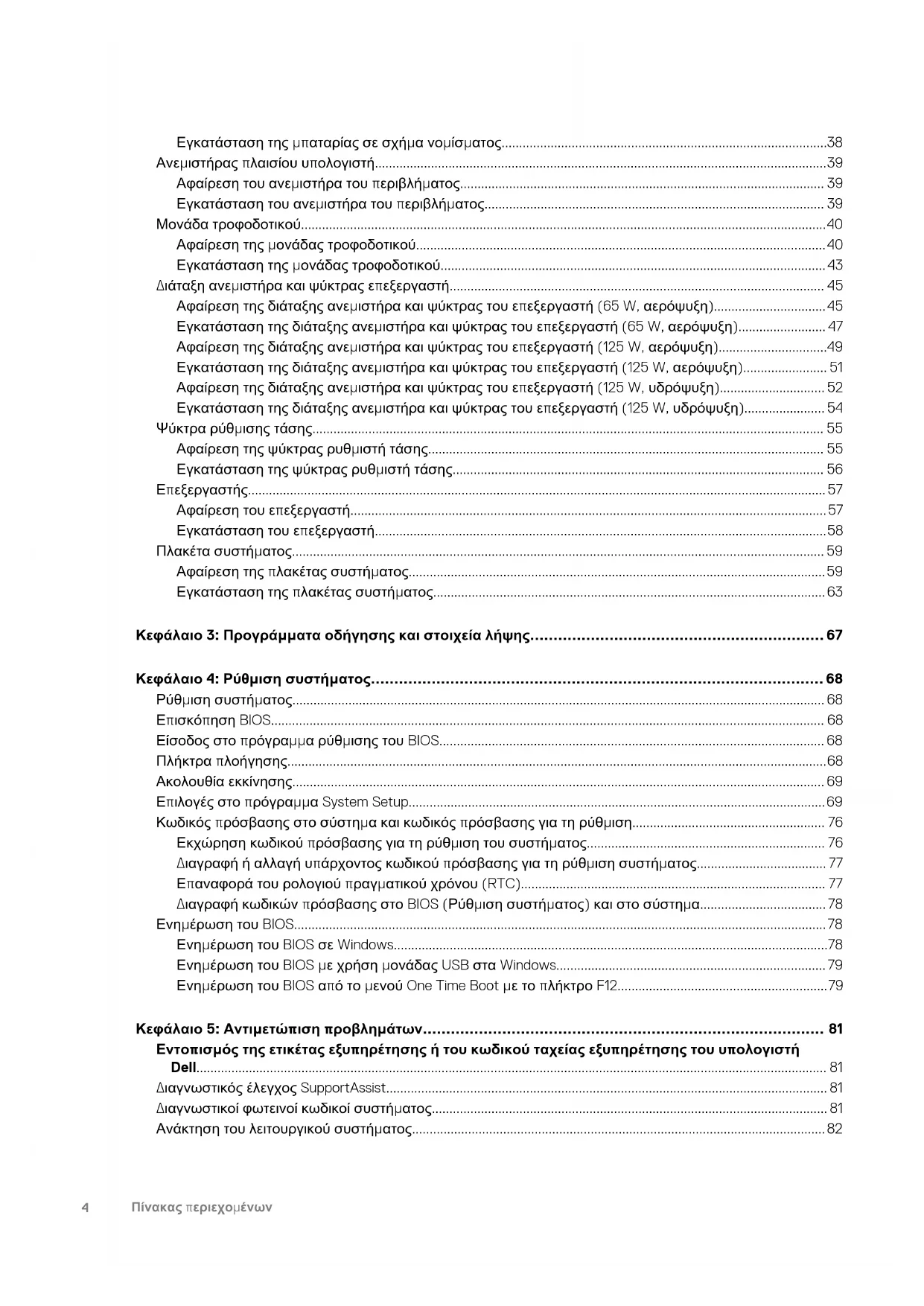

• περιεχομένων Πίνακας περιεχομένων 3Εγκατάσταση της μπαταρίας σε σχήμα νομίσματος p. 38

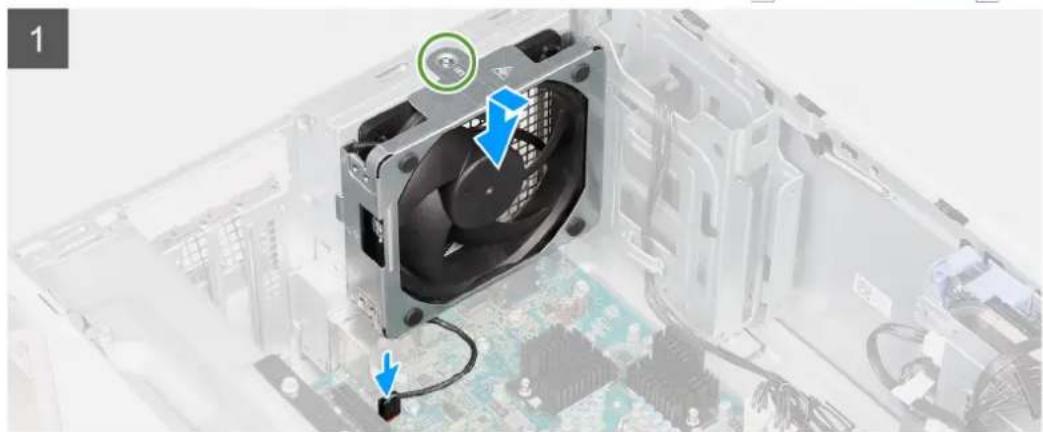

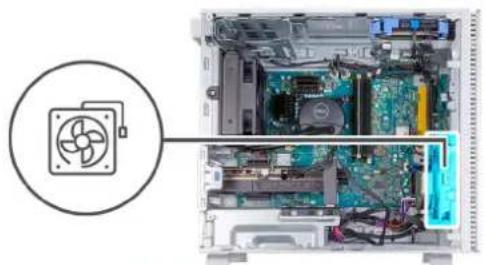

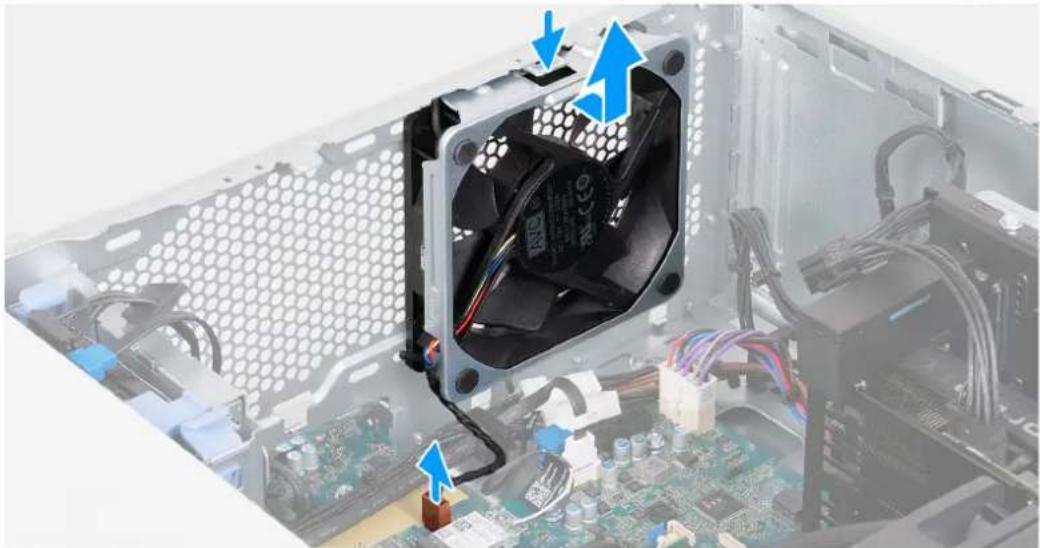

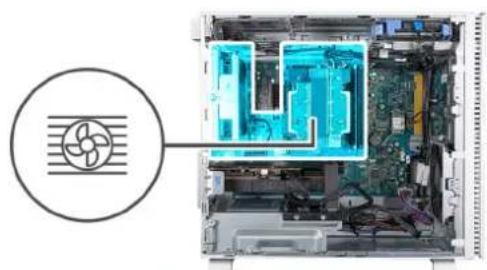

• Ανεμιστήρας πλαισίου υπολογιστή p. 39

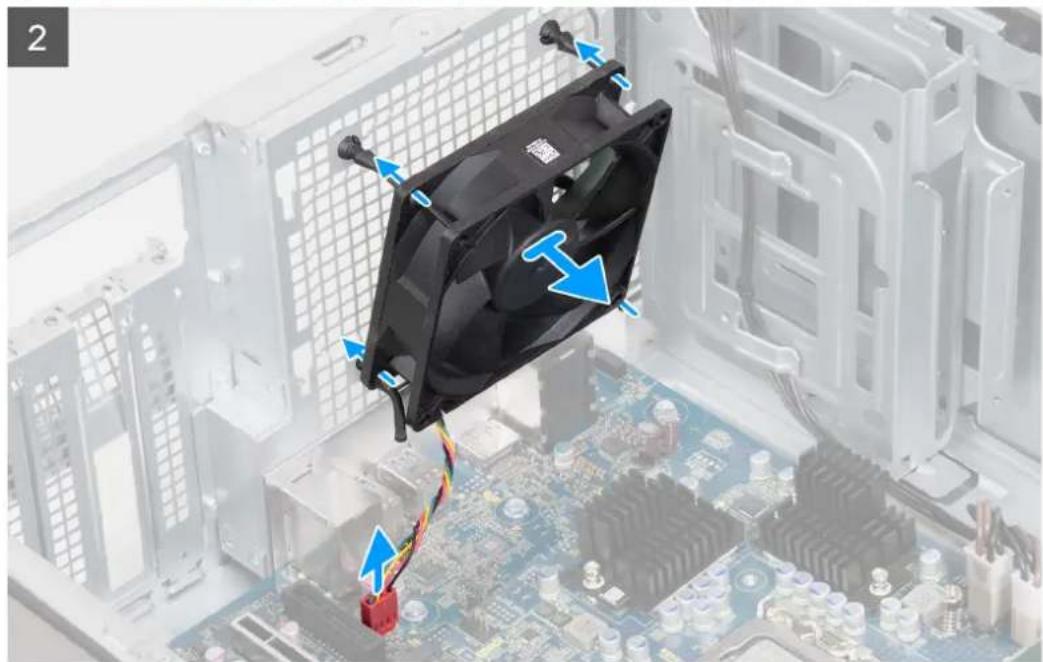

• Αφαίρεση του ανεμιστήρα του περιβλήματος p. 39
• Εγκατάσταση του ανεμιστήρα του περιβλήματος p. 39

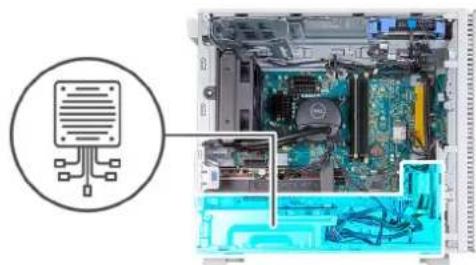

• Μονάδα τροφοδοτικού p. 40
• Αφαίρεση της μονάδας τροφοδοτικού p. 40
• Εγκατάσταση της μονάδας τροφοδοτικού p. 43

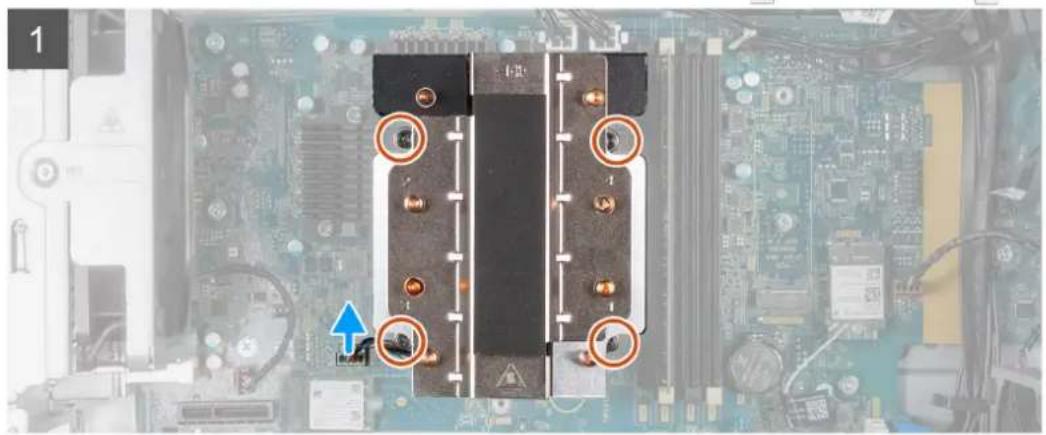

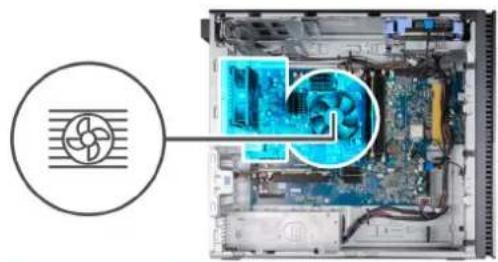

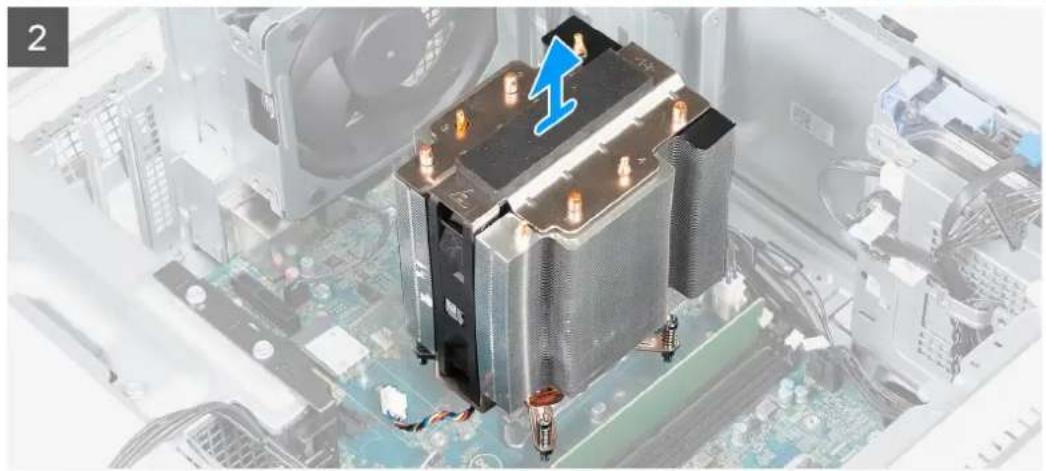

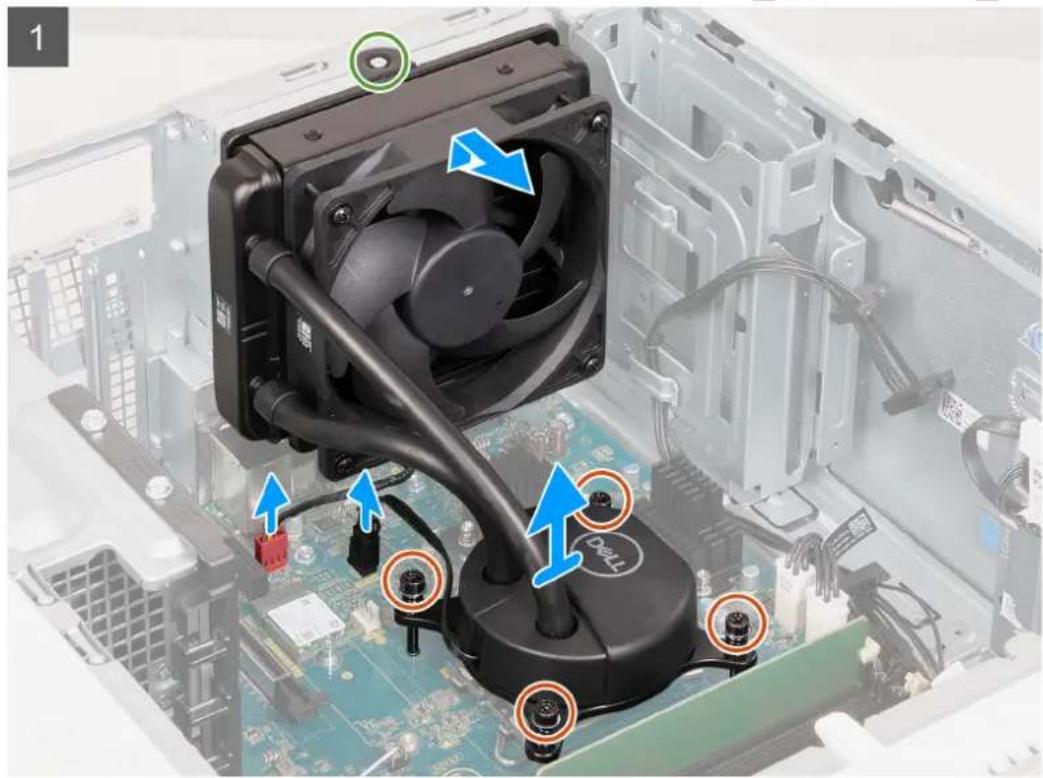

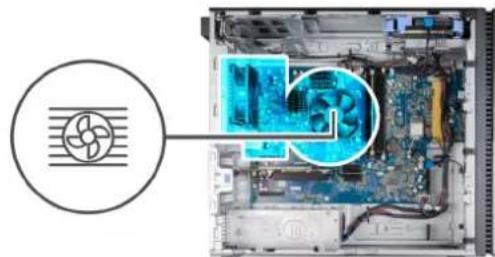

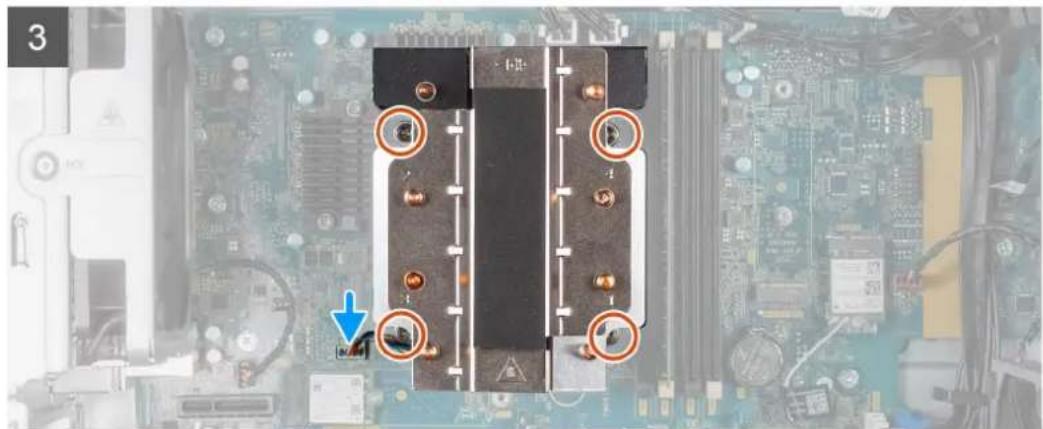

• Διάταξη ανεμιστήρα και ψύκτρας επεξεργαστή p. 45
• Αφαίρεση της διάταξης ανεμιστήρα και ψύκτρας του επεξεργαστή (65W, αερόψυξη) p. 45
• Εγκατάσταση της διάταξης ανεμιστήρα και ψύκτρας του επεξεργαστή (65W, αερόψυξη) p. 47
• Αφαίρεση της διάταξης ανεμιστήρα και ψύκτρας του επεξεργαστή (125W, αερόψυξη) p. 49
• Εγκατάσταση της διάταξης ανεμιστήρα και ψύκτρας του επεξεργαστή (125W, αερόψυξη) p. 51
• Αφαίρεση της διάταξης ανεμιστήρα και ψύκτρας του επεξεργαστή (125W, υδρόψυξη) p. 52
• Εγκατάσταση της διάταξης ανεμιστήρα και ψύκτρας του επεξεργαστή (125W, υδρόψυξη) p. 54
• Ψύκτρα ρύθμισης τάσης p. 55

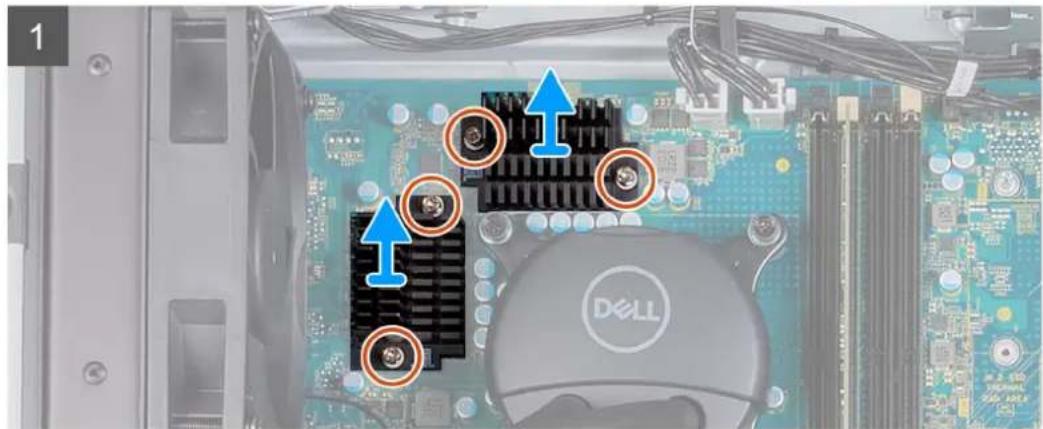

• Αφαίρεση της ψύκτρας ρυθμιστή τάσης p. 55

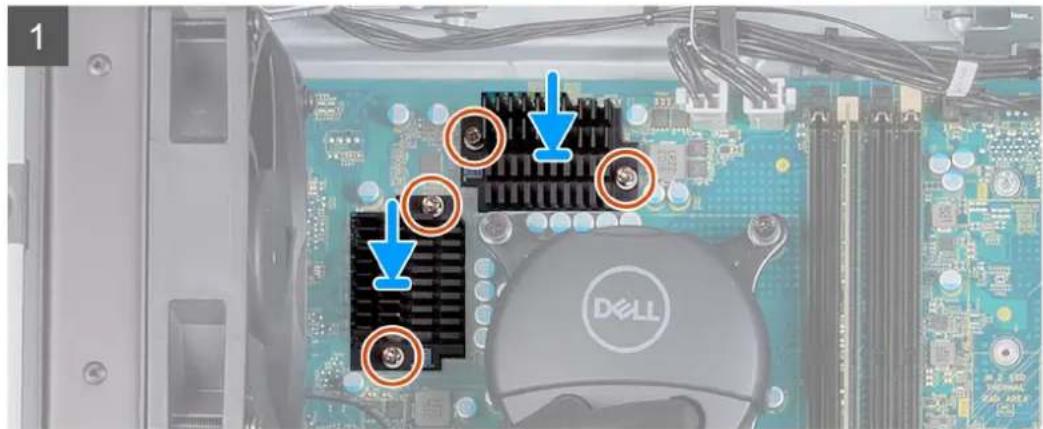

• Εγκατάσταση της ψύκτρας ρυθμιστή τάσης p. 56

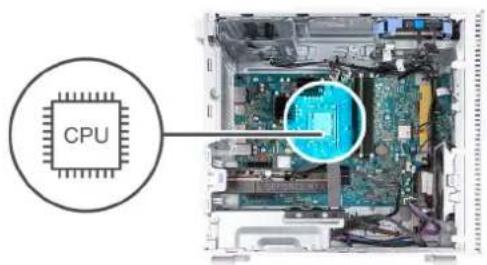

• Επεξεργαστής p. 57

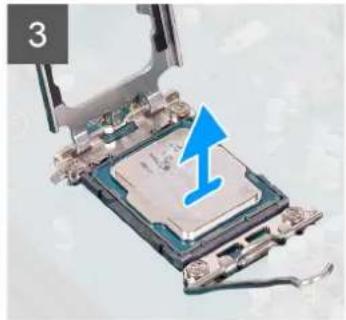

• Αφαίρεση του επεξεργαστή p. 57

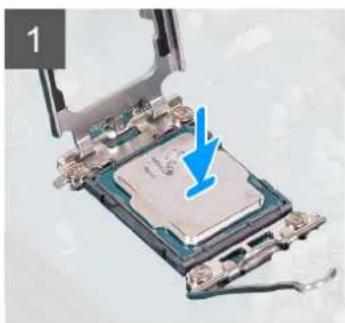

• Εγκατάσταση του επεξεργαστή p. 58

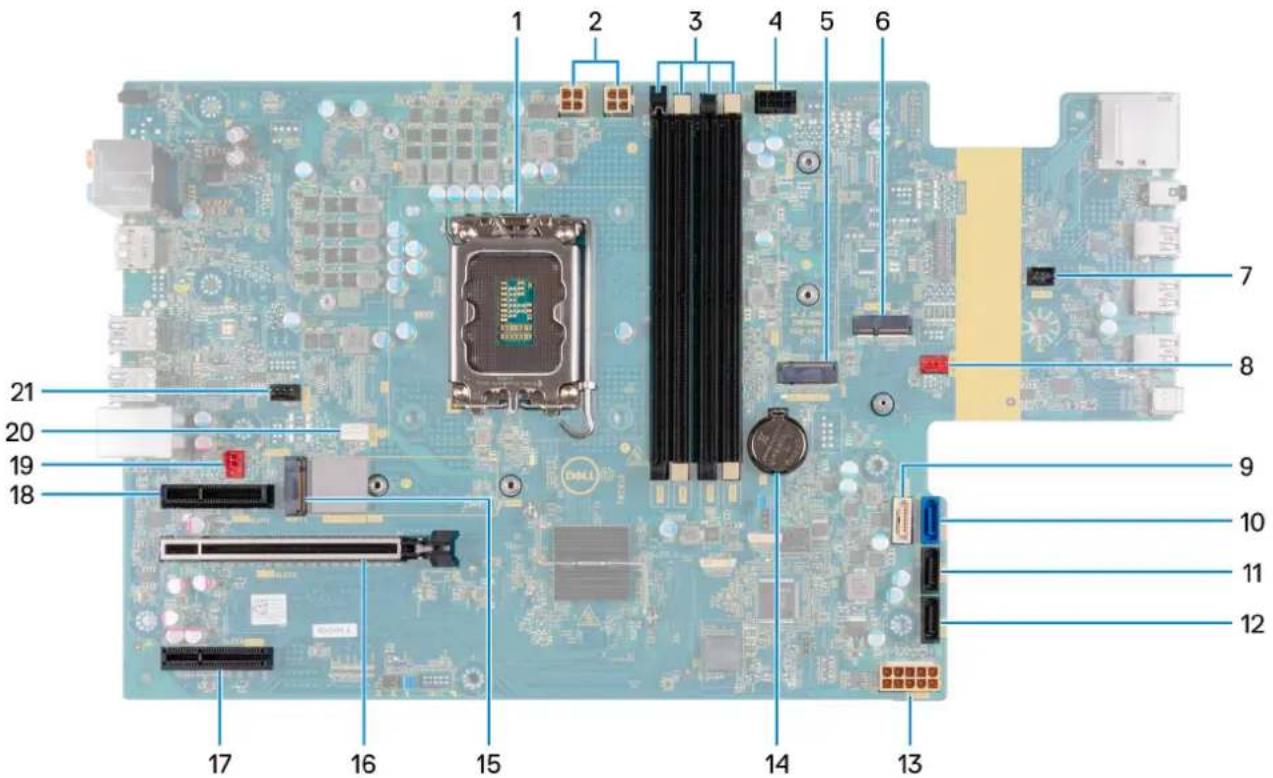

• Πλακέτα συστήματος p. 59

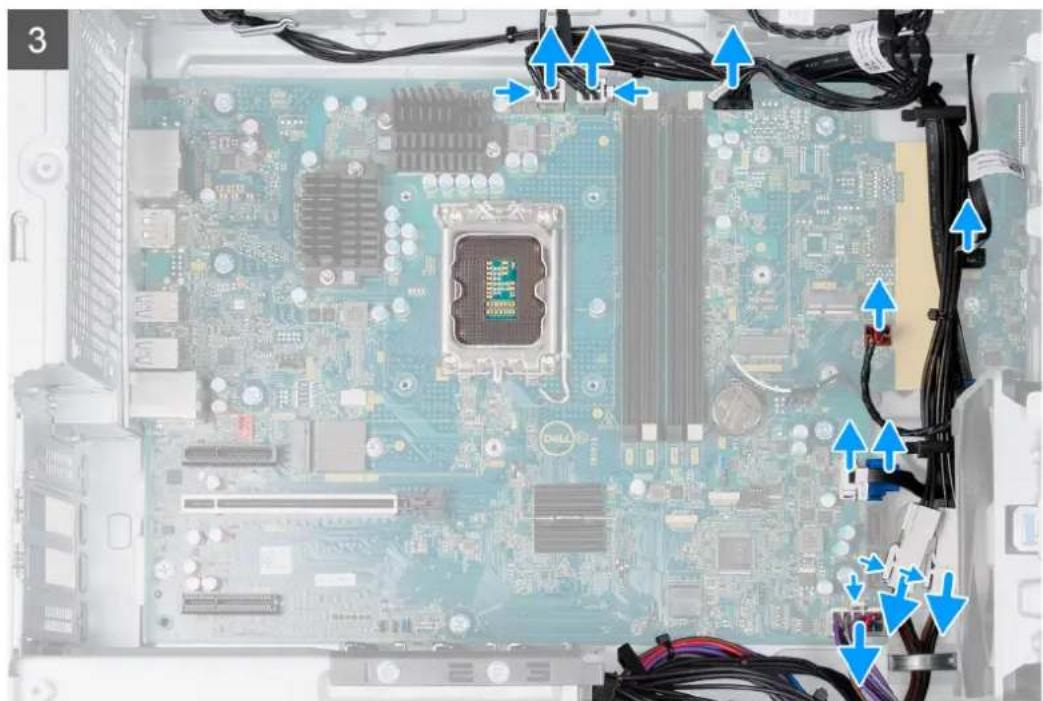

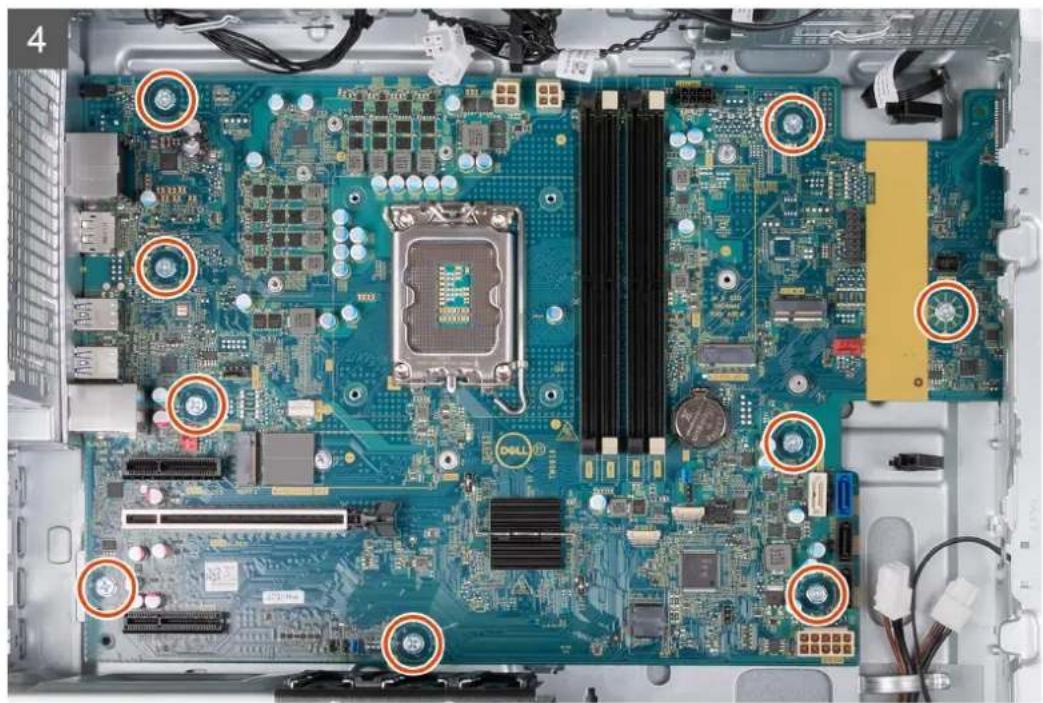

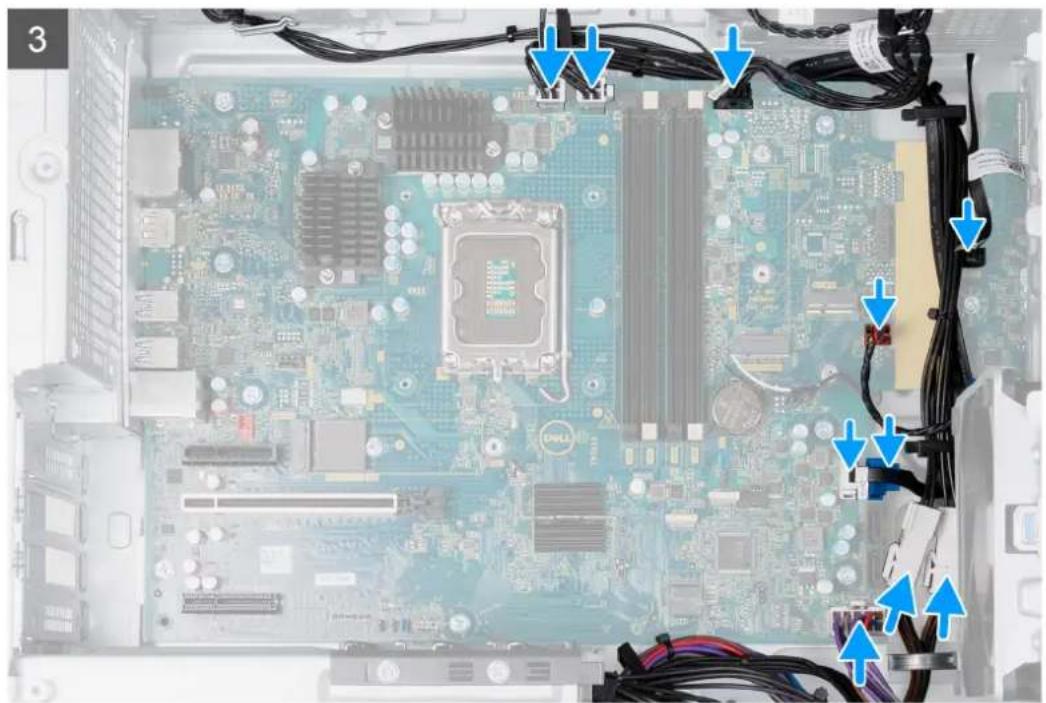

• Αφαίρεση της πλακέτας συστήματος p. 59

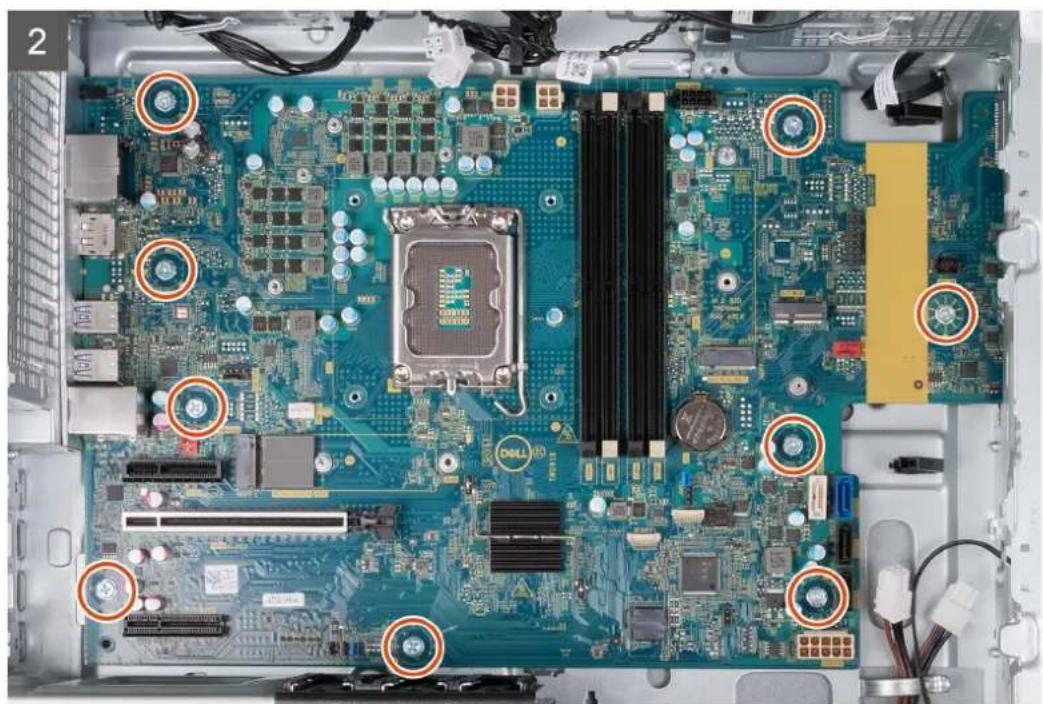

• Εγκατάσταση της πλακέτας συστήματος p. 63
• Κεφάλαιο 3: Προγράμματα οδήγησης και στοιχεία λήψης p. 67
• Κεφάλαιο 4: Ρύθμιση συστήματος p. 68
• Ρύθμιση συστήματος p. 68
• Επισκόπηση BIOS p. 68
• Είσοδος στο πρόγραμμα ρύθμισης του BIOS p. 68
• Πλήκτρα πλοήγησης p. 68
• Ακολουθία εκκίνησης p. 69
• Επιλογές στο πρόγραμμα System Setup p. 69
• Κωδικός πρόσβασης στο σύστημα και κωδικός πρόσβασης για τη ρύθμιση p. 76
• Εκχώρηση κωδικού πρόσβασης για τη ρύθμιση του συστήματος p. 76
• Διαγραφή ή αλλαγή υπάρχοντος κωδικού πρόσβασης για τη ρύθμιση συστήματος p. 77
• Επαναφορά του ρολογιού πραγματικού χρόνου (RTC) p. 77
• Διαγραφή κωδικών πρόσβασης στο BIOS (Ρύθμιση συστήματος) και στο σύστημα p. 78
• Ενημέρωση του BIOS p. 78
• Ενημέρωση του BIOS σε Windows p. 78
• Ενημέρωση του BIOS με χρήση μονάδας USB στα Windows p. 79
• Ενημέρωση του BIOS από το μενού One Time Boot με το πλήκτρο F12 p. 79
• Κεφάλαιο 5: Αντιμετώπιση προβλημάτων p. 81
• Εντοπισμός της ετικέτας εξυπηρέτησης ή του κωδικού ταχείας εξυπηρέτησης του υπολογιστή Dell p. 81
• Διαγνωστικός έλεγχος SupportAssist p. 81
• Διαγνωστικοί φωτεινοί κωδικοί συστήματος p. 81
• Ανάκτηση του λειτουργικού συστήματος p. 82

Πίνακας περιεχομένωνΑπενεργοποίηση και ενεργοποίηση του Wi-Fi..............................................................................................................83 Αποδέσμευση στατικού ηλεκτρισμού.............................................................................................................................83 Κεφάλαιο 6: Λήψη βοήθειας και επικοινωνία με την Dell..................................................................84 Πίνακας περιεχομένων 5Εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας Πληροφορίες γι αυτήν την εργασία ΣΗΜΕΙΩΣΗ: Οι εικόνες που θα βρείτε στο έγγραφο ενδέχεται να διαφέρουν από τον υπολογιστή σας, πράγμα που εξαρτάται από τη διαμόρφωση που παραγγείλατε.

1. Αποθηκεύστε και κλείστε όλα τα ανοιχτά αρχεία και τερματίστε όλες τις ανοιχτές εφαρμογές.

2. Τερματίστε τη λειτουργία του υπολογιστή σας. Επιλέξτε Start >

ΩΣΗ: Αν χρησιμοποιείτε διαφορετικό λειτουργικό σύστημα, ανατρέξτε στην τεκμηρίωσή του για οδηγίες όσον αφορά τον τερματισμό της λειτουργίας του.

3. Αποσυνδέστε τον υπολογιστή σας και όλες τις προσαρτημένες συσκευές από τις ηλεκτρικές τους πρίζες.

4. Αποσυνδέστε από τον υπολογιστή σας κάθε συσκευή δικτύου και περιφερειακό που έχετε προσαρτήσει, π.χ. πληκτρολόγιο,

: Για να αποσυνδέσετε ένα καλώδιο δικτύου, αφαιρέστε πρώτα το ένα βύσμα του από τον υπολογιστή σας και ύστερα το άλλο βύσμα του από τη συσκευή δικτύου.

5. Αφαιρέστε από τον υπολογιστή σας κάθε κάρτα πολυμέσων και οπτικό δίσκο, αν υπάρχουν.

Οδηγίες ασφαλείας Για να προστατεύσετε τον υπολογιστή σας από πιθανή ζημιά και να διασφαλίσετε την ατομική σας προστασία, ακολουθήστε τις παρακάτω οδηγίες για θέματα ασφάλειας. Αν δεν αναφέρεται διαφορετικά, για κάθε διαδικασία που περιλαμβάνεται στο παρόν έγγραφο θεωρείται δεδομένο ότι έχετε διαβάσει τις πληροφορίες ασφαλείας που συνοδεύουν τον υπολογιστή.

ΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες για την ασφάλεια που παραλάβατε μαζί με τον υπολογιστή, προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση www.dell.com/ regulatory_compliance. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού ανοίξετε το κάλυμμα ή τα πλαίσια του υπολογιστή, αποσυνδέστε τον από όλες τις πηγές τροφοδοσίας. Αφού τελειώσετε τις εργασίες στο εσωτερικό του υπολογιστή, επανατοποθετήστε όλα τα καλύμματα, τα πλαίσια και τις βίδες προτού τον συνδέσετε στην πρίζα. ΠΡΟΣΟΧΗ: Για να μην πάθει ζημιά ο υπολογιστής, βεβαιωθείτε ότι η επιφάνεια στην οποία θα εκτελέσετε τις εργασίες είναι επίπεδη, στεγνή και καθαρή. ΠΡΟΣΟΧΗ: Για να μην πάθουν ζημιά τα εξαρτήματα και οι κάρτες, φροντίστε να τα κρατάτε από τα άκρα τους και αποφύγετε να αγγίξετε τις ακίδες και τις επαφές τους. ΠΡΟΣΟΧΗ: Εσείς πρέπει να εκτελείτε μόνο τις εργασίες αντιμετώπισης προβλημάτων και τις επισκευές για τις οποίες σας δίνει εξουσιοδότηση ήοδηγίες η ομάδα τεχνικής βοήθειας της Dell. Η εγγύησή σας δεν καλύπτει ζημιές

6 Εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σαςλόγω εργασιών συντήρησης που δεν είναι εξουσιοδοτημένες από τη Dell. Ανατρέξτε στις οδηγίες ασφαλείας που παραλάβατε μαζί με το προϊόν ή στην ιστοσελίδα www.dell.com/regulatory_compliance. ΠΡΟΣΟΧΗ: Προτού αγγίξετε οτιδήποτε στο εσωτερικό του υπολογιστή σας, γειωθείτε αγγίζοντας μια άβαφη μεταλλική επιφάνεια, όπως το μέταλλο στην πίσω πλευρά του υπολογιστή. Την ώρα που εργάζεστε, φροντίστε να αγγίζετε κατά διαστήματα μια άβαφη μεταλλική επιφάνεια, ώστε να εκκενώνεται ο στατικός ηλεκτρισμός που μπορεί να προκαλέσει βλάβη στα εσωτερικά εξαρτήματα. ΠΡΟΣΟΧΗ: Όταν αποσυνδέετε ένα καλώδιο, αυτό θα πρέπει να γίνεται τραβώντας το βύσμα ή τη γλωττίδα του καλωδίου και όχι το ίδιο το καλώδιο. Ορισμένα καλώδια έχουν υποδοχές με γλωττίδες ασφαλείας ή πεταλούδες που πρέπει να αποδεσμεύσετε προτού αποσυνδέσετε το καλώδιο. Όταν αποσυνδέετε καλώδια, φροντίστε να τα κρατάτε σωστά ευθυγραμμισμένα, για να μη λυγίσουν οι ακίδες των υποδοχών. Όταν συνδέετε καλώδια, φροντίστε να προσανατολίζετε και να ευθυγραμμίζετε σωστά τις θύρες και τους συνδέσμους. ΠΡΟΣΟΧΗ: Πιέστε και βγάλτε κάθε εγκατεστημένη κάρτα από τη συσκευή ανάγνωσης καρτών πολυμέσων. ΠΡΟΣΟΧΗ: Επιδείξτε προσοχή κατά τον χειρισμό μπαταριών ιόντων λιθίου σε φορητούς υπολογιστές. Οι διογκωμένες μπαταρίες δεν πρέπει να χρησιμοποιούνται, αλλά να αντικαθίστανται και να απορρίπτονται με κατάλληλο τρόπο. ΣΗΜΕΙΩΣΗ: Το χρώμα του υπολογιστή σας και ορισμένων στοιχείων μπορεί να διαφέρει από αυτό που βλέπετε στις εικόνες του

Προστασία από ηλεκτροστατική εκκένωση— Αντιστατική προστασία (ESD) Η ηλεκτροστατική εκκένωση αποτελεί σημαντικό λόγο ανησυχίας κατά τον χειρισμό ηλεκτρονικών εξαρτημάτων, ιδίως ευαίσθητων εξαρτημάτων, όπως κάρτες επέκτασης, επεξεργαστές, μονάδες μνήμης DIMM και πλακέτες συστήματος. Πολύ μικρά φορτία μπορεί να προκαλέσουν βλάβη στα κυκλώματα με μη εμφανή τρόπο, όπως περιοδικά προβλήματα ή μειωμένη διάρκεια ζωής προϊόντος. Καθώς ο κλάδος ασκεί πιέσεις για χαμηλότερες απαιτήσεις τροφοδοσίας και μεγαλύτερη πυκνότητα, το ενδιαφέρον για την αντιστατική προστασία αυξάνεται συνεχώς. Λόγω της αυξημένης πυκνότητας των ημιαγωγών που χρησιμοποιούνται στα τελευταία προϊόντα Dell, υπάρχει πλέον μεγαλύτερη ευαισθησία στις βλάβες που προκαλεί ο στατικός ηλεκτρισμός, σε σχέση με τα προηγούμενα προϊόντα Dell. Για τον λόγο αυτό, ορισμένοι τρόποι χειρισμού εξαρτημάτων που είχαν εγκριθεί στο παρελθόν δεν ισχύουν πλέον. Έχουν αναγνωριστεί δύο τύποι βλαβών που προκαλούνται από ηλεκτροστατική εκκένωση: οι ανεπανόρθωτες και οι περιοδικές

● Ανεπανόρθωτες – Οι ανεπανόρθωτες αποτυχίες αποτελούν σχεδόν το 20% των αποτυχιών που σχετίζονται με ηλεκτροστατική εκκένωση. Οι βλάβες προκαλούν άμεση και ολική απώλεια της λειτουργίας της συσκευής. Ένα παράδειγμα ανεπανόρθωτης αποτυχίας είναι όταν μια μονάδα μνήμης DIMM δέχεται στατικό ηλεκτρισμό και αμέσως εμφανίζει το σύμπτωμα "No POST/No Video", εκπέμποντας ηχητικό κωδικό για μνήμη που δεν λειτουργεί ή που λείπει. ● Περιοδικές – Οι περιοδικές αποτυχίες αποτελούν σχεδόν το 80% των αποτυχιών που σχετίζονται με ηλεκτροστατική εκκένωση. Το υψηλό ποσοστό των περιοδικών αποτυχιών υποδεικνύει ότι τις περισσότερες φορές που προκύπτει μια βλάβη, η βλάβη αυτή δεν γίνεται αμέσως αντιληπτή. Η μονάδα DIMM λαμβάνει στατικό ηλεκτρισμό, αλλά το ίχνος του είναι ασθενές και δεν παράγει αμέσως εξωτερικά συμπτώματα που να σχετίζονται με τη βλάβη. Το ασθενές ίχνος μπορεί να εξαφανιστεί μετά από εβδομάδες ή μήνες και, στο διάστημα αυτό, ενδέχεται να οδηγήσει σε υποβάθμιση της ακεραιότητας της μνήμης, να προκαλέσει περιοδικά σφάλματα μνήμης κ.λπ. Ο τύπος βλάβης που είναι πιο δύσκολο να αναγνωριστεί και να αντιμετωπιστεί είναι η περιοδική (ή "κρυφή") αποτυχία. Για να αποτρέψετε τις βλάβες από ηλεκτροστατική εκκένωση, εκτελέστε τα εξής βήματα: ● Χρησιμοποιήστε ένα αντιστατικό περικάρπιο με καλώδιο που είναι κατάλληλα γειωμένο. Δεν επιτρέπεται πλέον η χρήση αντιστατικών περικάρπιων χωρίς καλώδιο, καθώς δεν παρέχουν επαρκή προστασία. Το άγγιγμα του πλαισίου πριν από τον χειρισμό εξαρτημάτων δεν εξασφαλίζει επαρκή αντιστατική προστασία σε εξαρτήματα που παρουσιάζουν αυξημένη ευαισθησία σε βλάβες από ηλεκτροστατική εκκένωση. ● Ο χειρισμός όλων των εξαρτημάτων που είναι ευαίσθητα στον στατικό ηλεκτρισμό πρέπει να γίνεται σε χώρο χωρίς στατικό ηλεκτρισμό. Αν είναι δυνατό, χρησιμοποιήστε αντιστατικά υποθέματα και επιφάνειες εργασίας. ● Όταν αφαιρείτε εξαρτήματα που είναι ευαίσθητα στον στατικό ηλεκτρισμό από τη συσκευασία τους, μην τα απομακρύνετε από το αντιστατικό υλικό συσκευασίας μέχρι να είστε έτοιμοι να τα εγκαταστήσετε. Πριν ανοίξετε την αντιστατική συσκευασία, βεβαιωθείτε ότι έχετε απομακρύνει τυχόν στατικό ηλεκτρισμό από το σώμα σας.

εργασιών στο εσωτερικό του υπολογιστή σας 7● Πριν μεταφέρετε κάποιο εξάρτημα που είναι ευαίσθητο στον στατικό ηλεκτρισμό, τοποθετήστε το σε αντιστατική θήκη ή συσκευασία. Κιτ επιτόπου αντιστατικής προστασίας (ESD) Το κιτ τεχνικής εξυπηρέτησης που συνήθως χρησιμοποιείται είναι το μη παρακολουθούμενο κιτ επιτόπου εξυπηρέτησης. Τα κιτ επιτόπου εξυπηρέτησης αποτελούνται από τρία βασικά εξαρτήματα: αντιστατικό στρώμα, περικάρπιο και καλώδιο πρόσδεσης. Εξαρτήματα αντιστατικού κιτ επιτόπου εξυπηρέτησης Τα εξαρτήματα του αντιστατικού κιτ επιτόπου εξυπηρέτησης είναι τα εξής: ● Αντιστατικό στρώμα – Το αντιστατικό στρώμα είναι αποσβεστικό, και μπορείτε να τοποθετήσετε εξαρτήματα πάνω του κατά τη διαδικασία τεχνικής εξυπηρέτησης. Όταν χρησιμοποιείτε αντιστατικό στρώμα, το περικάρπιο που φοράτε θα πρέπει να είναι σφιχτό, ενώ το καλώδιο πρόσδεσης θα πρέπει να είναι συνδεδεμένο με το στρώμα και με μια γυμνή μεταλλική επιφάνεια του συστήματος που επισκευάζετε. Αφού προετοιμαστείτε κατάλληλα, μπορείτε να αφαιρέσετε τα ανταλλακτικά από την αντιστατική σακούλα και να τα τοποθετήσετε απευθείας στο αντιστατικό στρώμα. Τα αντικείμενα που είναι ευαίσθητα στην ηλεκτροστατική εκκένωση είναι ασφαλή στα χέρια σας, στο αντιστατικό στρώμα, στο σύστημα και μέσα σε σακούλα. ● Περικάρπιο και καλώδιο πρόσδεσης – Μπορείτε να συνδέσετε το περικάρπιο και το καλώδιο πρόσδεσης είτε απευθείας στον καρπό σας και σε μια γυμνή μεταλλική επιφάνεια του υλικού, αν δεν απαιτείται αντιστατικό στρώμα, είτε στο αντιστατικό στρώμα, προκειμένου να προστατεύσετε το υλικό που είναι προσωρινά τοποθετημένο στο στρώμα. Η φυσική σύνδεση του περικάρπιου και του καλωδίου πρόσδεσης με το δέρμα σας, το αντιστατικό στρώμα και το υλικό καλείται πρόσδεση. Να χρησιμοποιείτε μόνο κιτ επιτόπου εξυπηρέτησης με περικάρπιο, στρώμα και καλώδιο πρόσδεσης. Μην χρησιμοποιείτε περικάρπια χωρίς καλώδιο. Έχετε υπόψη ότι τα εσωτερικά καλώδια του περικάρπιου είναι επιρρεπή σε βλάβες λόγω φυσιολογικής φθοράς. Πρέπει να τα ελέγχετε τακτικά με ένα όργανο ελέγχου περικάρπιων, προκειμένου να αποφύγετε την ακούσια πρόκληση βλάβης στο υλικό λόγω ηλεκτροστατικής εκκένωσης. Συνιστάται η εκτέλεση ελέγχου στο περικάρπιο και το καλώδιο πρόσδεσης τουλάχιστον μία φορά την εβδομάδα. ● Όργανο ελέγχου αντιστατικών περικάρπιων – Τα καλώδια στο εσωτερικού του αντιστατικού περικάρπιου είναι επιρρεπή σε βλάβες με την πάροδο του χρόνου. Αν χρησιμοποιείτε μη παρακολουθούμενο κιτ, η βέλτιστη πρακτική είναι να ελέγχετε τακτικά το περικάρπιο σε κάθε κλήση εξυπηρέτησης και, τουλάχιστον, μία φορά την εβδομάδα. Ο καλύτερος τρόπος να εκτελέσετε αυτόν τον έλεγχο είναι με ένα όργανο ελέγχου περικάρπιων. Αν δεν έχετε δικό σας όργανο ελέγχου περικάρπιων, ελέγξτε εάν υπάρχει κάποιο στο τοπικό παράρτημα. Για να εκτελέσετε τον έλεγχο, φορέστε το περικάρπιο στο χέρι σας, συνδέστε το καλώδιο πρόσδεσης του περικάρπιου στο όργανο ελέγχου και πατήστε το αντίστοιχο κουμπί για έλεγχο. Αν ο έλεγχος είναι επιτυχής, ανάβει μια πράσινη λυχνία LED. Αν ο έλεγχος αποτύχει, ανάβει μια κόκκινη λυχνία LED και ακούγεται μια ηχητική ειδοποίηση. ● Εξαρτήματα μόνωσης – Είναι πολύ σημαντικό να διατηρείτε τις συσκευές που είναι ευαίσθητες στην ηλεκτροστατική εκκένωση, όπως το πλαστικό περίβλημα της ψύκτρας, μακριά από εσωτερικά εξαρτήματα που λειτουργούν ως μόνωση και συνήθως φέρουν υψηλό φορτίο. ● Περιβάλλον εργασίας – Προτού ανοίξετε το αντιστατικό κιτ επιτόπου εξυπηρέτησης, εκτιμήστε την κατάσταση στο χώρο του πελάτη. Για παράδειγμα, το περιβάλλον διακομιστή διαφέρει από το περιβάλλον επιτραπέζιου ή φορητού υπολογιστή. Οι διακομιστές συνήθως είναι τοποθετημένοι σε rack σε ένα κέντρο δεδομένων, ενώ οι επιτραπέζιοι ή φορητοί υπολογιστές συνήθως βρίσκονται σε γραφεία. Προσπαθήστε να βρείτε μια μεγάλη, ανοιχτή, επίπεδη επιφάνεια εργασίας που είναι τακτοποιημένη και αρκετά μεγάλη για να ανοίξετε το αντιστατικό κιτ και να έχετε χώρο να ακουμπήσετε το σύστημα που θα επισκευάσετε. Στον χώρο εργασίας δεν πρέπει να υπάρχουν υλικά μόνωσης που μπορεί να προκαλέσουν ηλεκτροστατική εκκένωση. Τα υλικά μόνωσης που βρίσκονται στην περιοχή εργασίας, όπως Styrofoam και άλλα πλαστικά μέρη, θα πρέπει να μετακινηθούν τουλάχιστον 12ίντσες ή 30εκατοστά μακριά από τα ευαίσθητα εξαρτήματα πριν από τον χειρισμό οποιουδήποτε στοιχείου υλικού. ● Αντιστατική συσκευασία – Όλες οι συσκευές που είναι ευαίσθητες στην ηλεκτροστατική εκκένωση πρέπει να αποστέλλονται και να παραλαμβάνονται σε αντιστατική συσκευασία. Χρησιμοποιήστε, κατά προτίμηση, μεταλλικές σακούλες με αντιστατική θωράκιση. Ωστόσο, θα πρέπει να επιστρέφετε το κατεστραμμένο εξάρτημα στην αντιστατική σακούλα και συσκευασία όπου λάβατε το νέο εξάρτημα. Θα πρέπει να διπλώνετε την αντιστατική σακούλα και να τη σφραγίζετε με ταινία, καθώς και να χρησιμοποιείτε το αφρώδες υλικό που περιείχε η αρχική συσκευασία στην οποία λάβατε το νέο εξάρτημα. Οι ευαίσθητες στην ηλεκτροστατική εκκένωση συσκευές πρέπει να αφαιρούνται από τη συσκευασία μόνο για να τοποθετηθούν σε αντιστατική επιφάνεια εργασίας. Δεν πρέπει να τοποθετείτε τα εξαρτήματα πάνω στην αντιστατική σακούλα, καθώς μόνο το εσωτερικό της σακούλας είναι θωρακισμένο. Να τοποθετείτε πάντα τα ευαίσθητα στην ηλεκτροστατική εκκένωση εξαρτήματα στα χέρια σας, στο αντιστατικό στρώμα, στο σύστημα ή μέσα σε αντιστατική σακούλα. ● Μεταφορά ευαίσθητων εξαρτημάτων – Όταν μεταφέρετε ευαίσθητα εξαρτήματα, όπως ανταλλακτικά ή εξαρτήματα που επιστρέφονται στην Dell, είναι σημαντικό να τα τοποθετείτε σε αντιστατικές σακούλες, για ασφαλή μεταφορά.

Εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σαςΠερίληψη αντιστατικής προστασίας Συνιστάται σε όλους τους τεχνικούς επιτόπου εξυπηρέτησης να χρησιμοποιούν το κλασικό αντιστατικό περικάρπιο με καλώδιο γείωσης και προστατευτικό αντιστατικό στρώμα κάθε φορά που επισκευάζουν προϊόντα Dell. Επιπλέον, είναι σημαντικό οι τεχνικοί να διατηρούν τα ευαίσθητα εξαρτήματα μακριά από τα εξαρτήματα μόνωσης κατά τη συντήρηση, καθώς και να χρησιμοποιούν αντιστατικές σακούλες για τη μεταφορά των ευαίσθητων εξαρτημάτων. Μεταφορά ευαίσθητων εξαρτημάτων Όταν μεταφέρετε εξαρτήματα που είναι ευαίσθητα στην ηλεκτροστατική εκκένωση, όπως ανταλλακτικά ή εξαρτήματα που επιστρέφονται στην Dell, είναι σημαντικό να τα τοποθετείτε σε αντιστατικές σακούλες, για ασφαλή μεταφορά. Ανύψωση εξοπλισμού Ακολουθήστε τις παρακάτω οδηγίες όταν σηκώνετε βαρύ εξοπλισμό: ΠΡΟΣΟΧΗ: Μην σηκώνετε βάρος μεγαλύτερο από 50λίβρες. Να ζητάτε πάντα βοήθεια από άλλα άτομα ή να χρησιμοποιείτε συσκευή ανύψωσης.

1. Ισορροπήστε καλά στα πόδια σας. Ανοίξτε τις πατούσες, ώστε να έχετε σταθερότητα, και στρέψτε τα δάχτυλα προς τα έξω.

2. Σφίξτε τους κοιλιακούς μυς. Οι κοιλιακοί μύες στηρίζουν τη σπονδυλική στήλη όταν σηκώνετε βάρος, καθώς αντισταθμίζουν την πίεση που ασκείται από το φορτίο.

3. Σηκώστε με τα πόδια και όχι με την πλάτη.

4. Κρατήστε το φορτίο κοντά στο σώμα σας. Όσο πιο κοντά βρίσκεται στη σπονδυλική στήλη, τόσο λιγότερη πίεση ασκείται στην

5. Έχετε ευθεία την πλάτη σας όταν σηκώνετε ή αφήνετε το φορτίο. Διαφορετικά, προσθέτετε το βάρος του σώματός σας στο

φορτίο. Μην περιστρέφετε τον κορμό ή την πλάτη σας.

6. Ακολουθήστε την ίδια τεχνική με την αντίστροφη σειρά, για να αφήσετε κάτω το φορτίο.

Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας Πληροφορίες γι αυτήν την εργασία

: Αν αφήσετε σκόρπιες ή χαλαρωμένες βίδες μέσα στον υπολογιστή σας, υπάρχει κίνδυνος να πάθει σοβαρότατη ζημιά.

1. Επανατοποθετήστε όλες τις βίδες και βεβαιωθείτε ότι δεν έχουν μείνει σκόρπιες βίδες στο εσωτερικό του υπολογιστή.

2. Συνδέστε κάθε εξωτερική συσκευή, περιφερειακή συσκευή ή καλώδιο που αφαιρέσατε προτού εκτελέσετε εργασίες στον

3. Επανατοποθετήστε τις κάρτες πολυμέσων, τους δίσκους ή οποιαδήποτε άλλα εξαρτήματα που αφαιρέσατε προτού εκτελέσετε

εργασίες στον υπολογιστή.

4. Συνδέστε τον υπολογιστή σας και όλες τις προσαρτημένες συσκευές στις αντίστοιχες πρίζες.

5. Ενεργοποιήστε τον υπολογιστή σας.

εργασιών στο εσωτερικό του υπολογιστή σας 9Αφαίρεση και εγκατάσταση στοιχείων ΣΗΜΕΙΩΣΗ: Οι εικόνες που θα βρείτε στο έγγραφο ενδέχεται να διαφέρουν από τον υπολογιστή σας, πράγμα που εξαρτάται από τη διαμόρφωση που παραγγείλατε. Συνιστώμενα εργαλεία Για τις διαδικασίες που παρατίθενται στο έγγραφο ενδέχεται να απαιτούνται τα εξής εργαλεία: ● Σταυροκατσάβιδο #1/#2 ● Εργαλείο ανοίγματος μονάδας οπτικού δίσκου ● Πλαστική σφήνα Λίστα βιδών ΣΗΜΕΙΩΣΗ: Όταν αφαιρείτε βίδες από ένα στοιχείο, συνιστάται να σημειώνετε τον τύπο και τον αριθμό των βιδών και μετά να τις τοποθετείτε σε ένα κουτί αποθήκευσης βιδών. Με αυτόν τον τρόπο θα μπορέσετε να χρησιμοποιήσετε τον σωστό αριθμό και τύπο βιδών, όταν επανατοποθετήσετε το στοιχείο. ΣΗΜΕΙΩΣΗ: Ορισμένοι υπολογιστές έχουν μαγνητικές επιφάνειες. Φροντίστε να μην αφήνετε τις βίδες πάνω σε τέτοιες επιφάνειες, όταν επανατοποθετείτε ένα εξάρτημα. ΣΗΜΕΙΩΣΗ: Το χρώμα των βιδών μπορεί να διαφέρει ανάλογα με τη διαμόρφωση που έχει παραγγελθεί. Πίνακας 1. Λίστα βιδών Στοιχείο Στερέωση σε Τύπος βίδας Ποσότητα Εικόνα βίδας Υποστήριγμα κουμπιού λειτουργίας Περίβλημα #6-32 1 Μονάδα δίσκου στερεάς

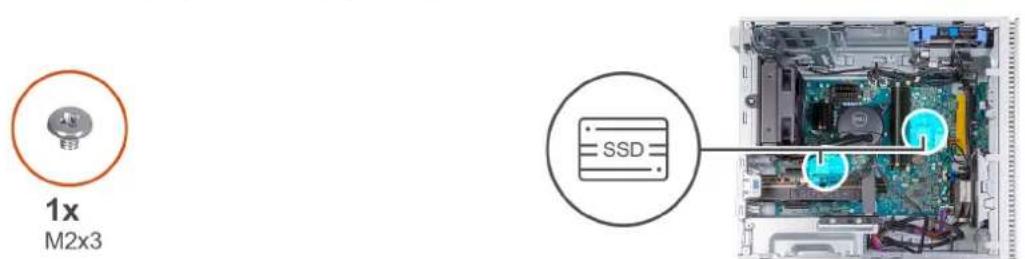

Πλακέτα συστήματος M2x3 1 ανά εγκατεστημένη μονάδα δίσκου στερεάς

Βάση στήριξης κάρτας ασύρματης επικοινωνίας Πλακέτα συστήματος M2x3 1 Θήκη τροφοδοτικού Περίβλημα #6-32 2 Μονάδα τροφοδοτικού Περίβλημα #6-32 4 Ψύκτρα ρυθμιστή τάσης Περίβλημα Μη αποσπώμενη βίδα M2,5 2 ανά ψύκτρα ρύθμισης

10 Αφαίρεση και εγκατάσταση στοιχείωνΠίνακας 1. Λίστα βιδών(συνεχίζεται) Στοιχείο Στερέωση σε Τύπος βίδας Ποσότητα Εικόνα βίδας Διάταξη ανεμιστήρα και ψύκτρας επεξεργαστή Περίβλημα Μη αποσπώμενη βίδα M3

Ανεμιστήρας πίσω πλευράς περιβλήματος ΣΗΜΕΙΩΣΗ: Αυτός ο ανεμιστήρας της πίσω πλευράς του περιβλήματος υπάρχει μόνο σε υπολογιστές που διαθέτουν διάταξη ανεμιστήρα και ψύκτρας επεξεργαστή (125W,

Περίβλημα M3x5 1 Ανεμιστήρας ψυγείου ΣΗΜΕΙΩΣΗ: Αυτός ο ανεμιστήρας ψυγείου υπάρχει μόνο σε υπολογιστές που διαθέτουν διάταξη ανεμιστήρα και ψύκτρας επεξεργαστή (125W,

Περίβλημα M3x5 1 Βάση στήριξης μπροστινής πλακέτας εισόδου/εξόδου Περίβλημα #6-32 1 Πλακέτα συστήματος Περίβλημα #6-32 9 Κύρια στοιχεία του XPS 8950 Στην παρακάτω εικόνα υποδεικνύονται τα κύρια στοιχεία του XPS 8950.

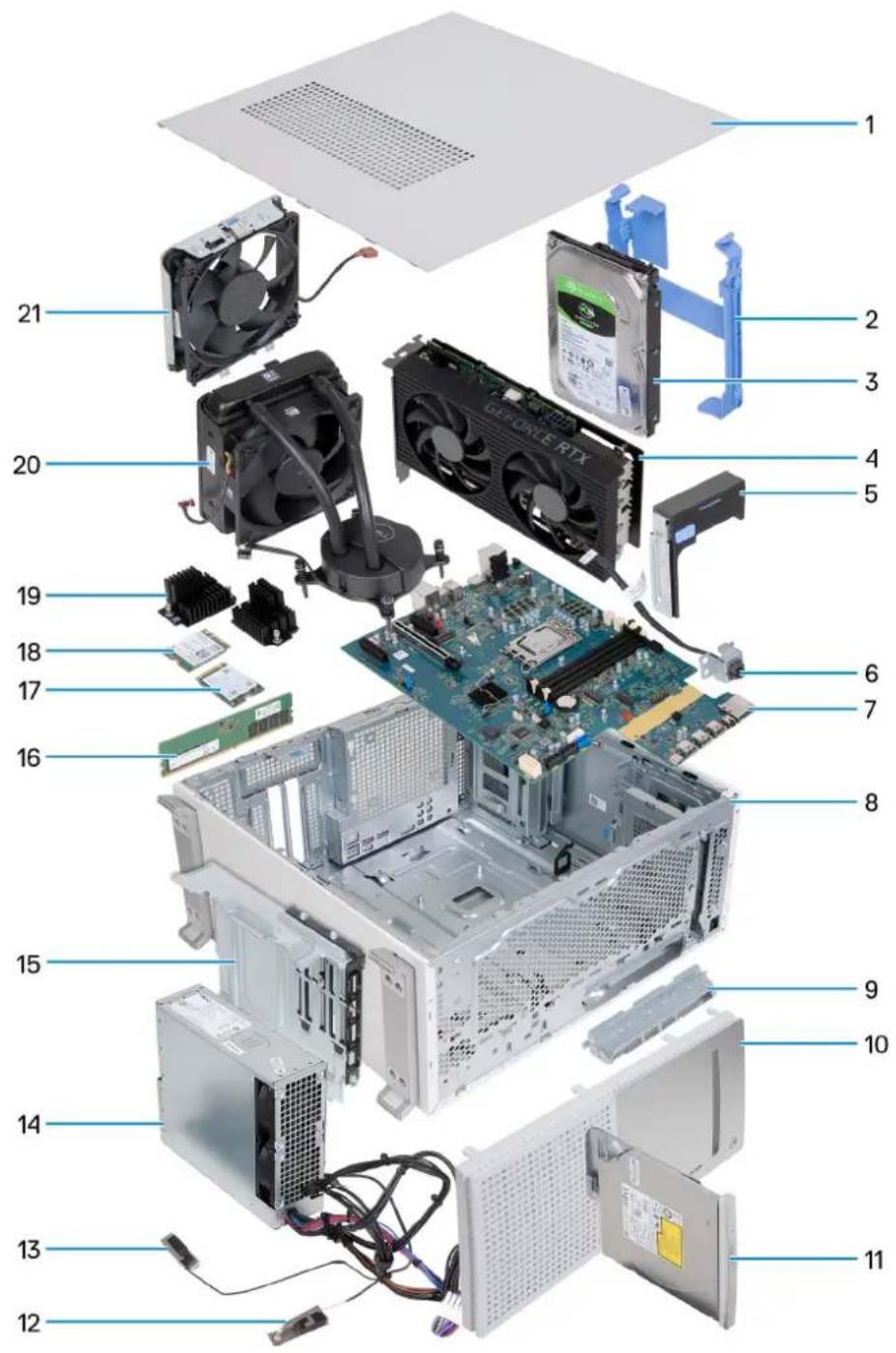

ΩΣΗ: Ανάλογα με τη διαμόρφωση που παραγγείλατε, ορισμένα στοιχεία μπορεί να υπάρχουν ή να μην υπάρχουν στον υπολογιστή σας. Αφαίρεση και εγκατάσταση στοιχείων 111. κάλυμμα αριστερής πλευράς

2. θήκη σκληρού δίσκου

5. βάση στήριξης κάρτας γραφικών

6. κουμπί λειτουργίας και βάση στήριξης κουμπιού λειτουργίας

7. πλακέτα συστήματος

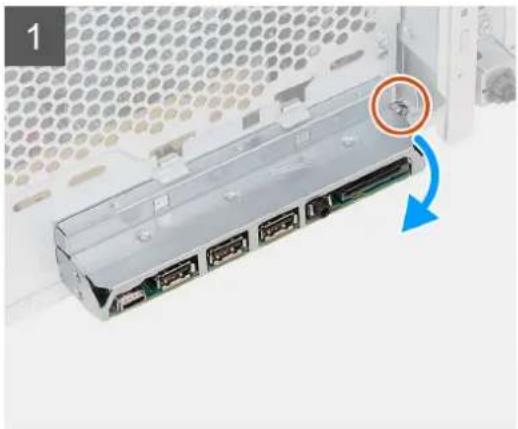

9. βάση στήριξης μπροστινής πλακέτας εισόδου/εξόδου

10. μπροστινό κάλυμμα

11. μονάδα οπτικού δίσκου

12. μονάδα κεραίας (1)

Αφαίρεση και εγκατάσταση στοιχείων13. μονάδα κεραίας (2)

14. μονάδα τροφοδοτικού

15. θήκη τροφοδοτικού

17. μονάδα δίσκου στερεάς κατάστασης

18. κάρτα ασύρματης επικοινωνίας

19. ψύκτρα ρύθμισης τάσης

20. διάταξη ανεμιστήρα και ψύκτρας

21. ανεμιστήρας περιβλήματος

Κάλυμμα αριστερής πλευράς Αφαίρεση του αριστερού καλύμματος Προϋποθέσεις 1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Πληροφορίες γι αυτήν την εργασία Οι παρακάτω εικόνες υποδεικνύουν τη θέση του αριστερού καλύμματος και παρέχουν μια οπτική αναπαράσταση της διαδικασίας

και εγκατάσταση στοιχείων 13Βήματα

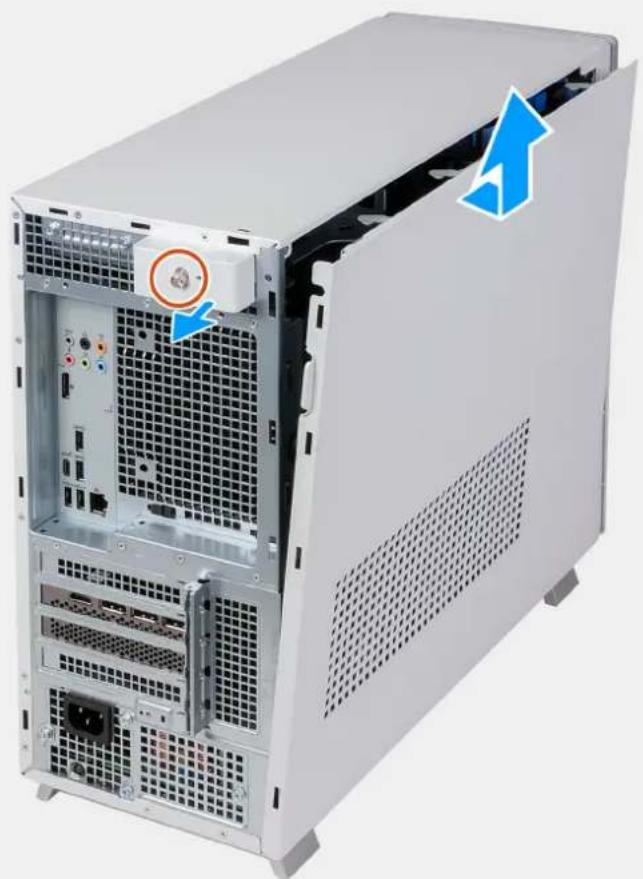

1. Χαλαρώστε τη μη αποσπώμενη βίδα που συγκρατεί το μάνταλο του καλύμματος αριστερής πλευράς στο περίβλημα.

2. Τραβήξτε το μάνταλο του καλύμματος της αριστερής πλευράς για να αφαιρέσετε το κάλυμμα της αριστερής πλευράς από το

3. Κρατώντας σταθερά το κάλυμμα της αριστερής πλευράς και από τις δύο πλευρές του, σηκώστε και αφαιρέστε το κάλυμμα της

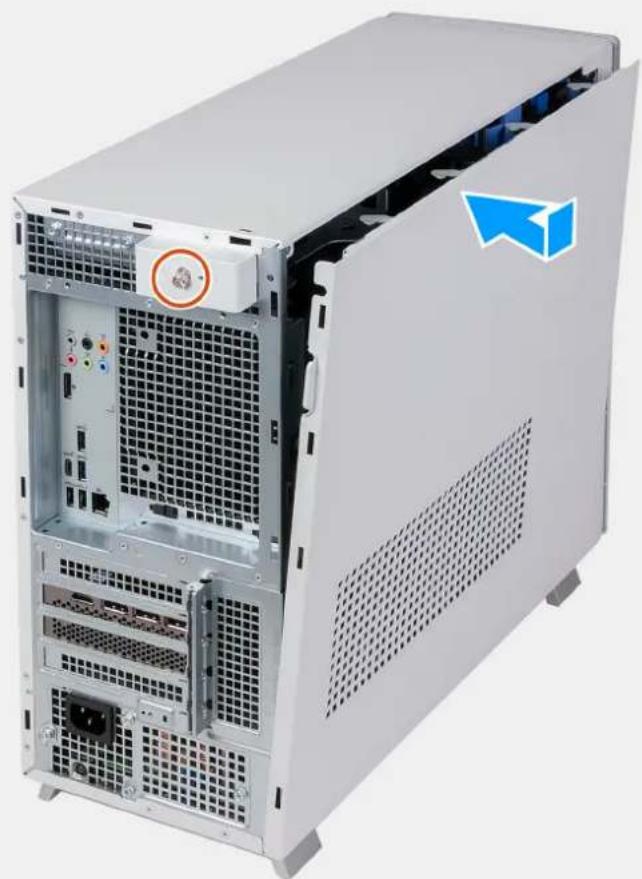

αριστερής πλευράς από το περίβλημα. Εγκατάσταση του αριστερού καλύμματος Προϋποθέσεις Σε περίπτωση αντικατάστασης στοιχείου, αφαιρέστε το υπάρχον στοιχείο προτού εκτελέσετε τη διαδικασία εγκατάστασης. Πληροφορίες γι αυτήν την εργασία Οι παρακάτω εικόνες υποδεικνύουν τη θέση του αριστερού καλύμματος και παρέχουν μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

Αφαίρεση και εγκατάσταση στοιχείωνΒήματα

1. Κρατώντας σταθερά το κάλυμμα της αριστερής πλευράς και από τις δύο πλευρές του, περάστε συρτά το κάτω άκρο του

καλύμματος αριστερής πλευράς μέσα στο περίβλημα και σπρώξτε το κάλυμμα αριστερής πλευράς ώστε να μπει στη θέση του.

2. Σφίξτε τη μη αποσπώμενη βίδα που συγκρατεί το μάνταλο του καλύμματος αριστερής πλευράς στο περίβλημα.

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Μπροστινό κάλυμμα Αφαίρεση του μπροστινού καλύμματος Προϋποθέσεις 1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

2. Αφαιρέστε το κάλυμμα της αριστερής πλευράς.

και εγκατάσταση στοιχείων 15Πληροφορίες γι αυτήν την εργασία Οι παρακάτω εικόνες υποδεικνύουν τη θέση του μπροστινού καλύμματος και παρέχουν μια οπτική αναπαράσταση της διαδικασίας

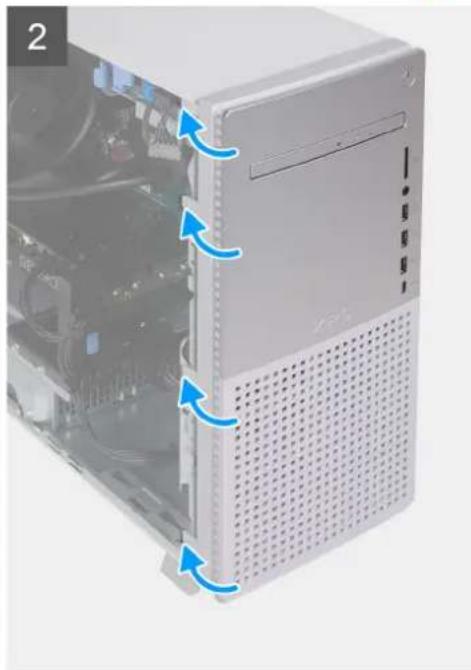

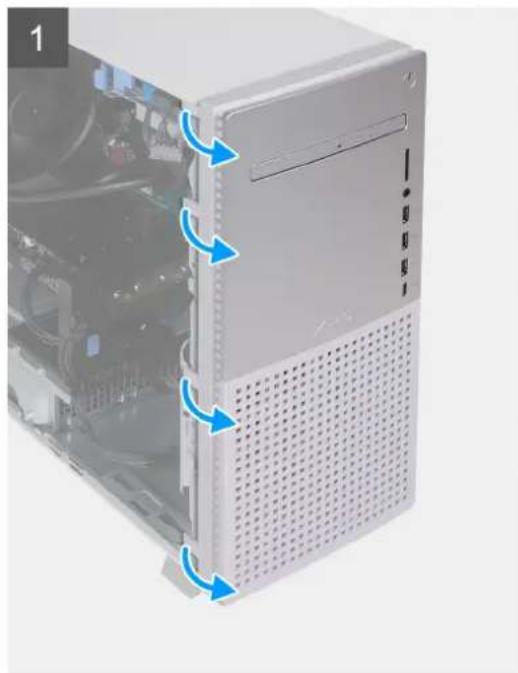

1. Πιέστε απαλά και αποδεσμεύστε τις γλωττίδες του μπροστινού καλύμματος, ξεκινώντας από την επάνω αριστερή γλωττίδα και

συνεχίζοντας διαδοχικά μέχρι την κάτω αριστερή γλωττίδα.

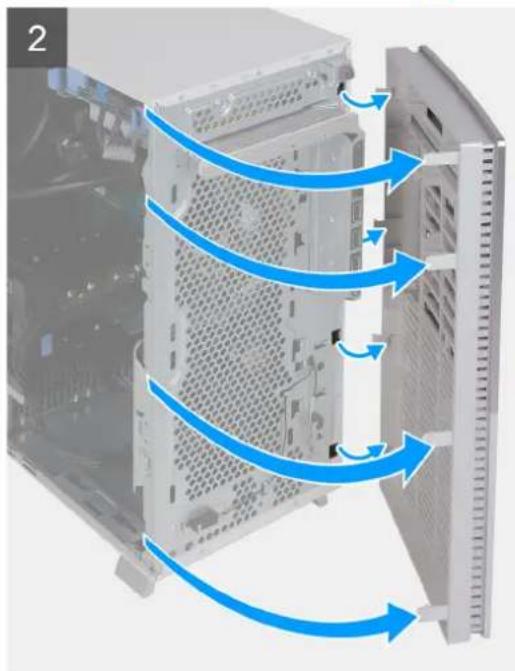

2. Τραβήξτε το μπροστινό κάλυμμα προς τα έξω, απομακρύνοντάς το από το περίβλημα, και αφαιρέστε το κάλυμμα.

Εγκατάσταση του μπροστινού καλύμματος Προϋποθέσεις Σε περίπτωση αντικατάστασης στοιχείου, αφαιρέστε το υπάρχον στοιχείο προτού εκτελέσετε τη διαδικασία εγκατάστασης. Πληροφορίες γι αυτήν την εργασία Οι παρακάτω εικόνες υποδεικνύουν τη θέση του μπροστινού καλύμματος και παρέχουν μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

Αφαίρεση και εγκατάσταση στοιχείωνΒήματα

1. Τοποθετήστε τις γλωττίδες του μπροστινού καλύμματος της δεξιάς πλευράς στις αντίστοιχες υποδοχές στο περίβλημα.

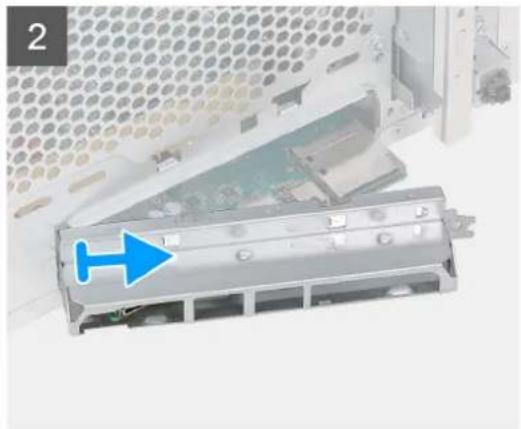

2. Σπρώξτε την αριστερή πλευρά του μπροστινού καλύμματος προς το περίβλημα, κουμπώνοντας τις υποδοχές στις θέσεις τους.

1. Εγκαταστήστε το κάλυμμα της αριστερής πλευράς.

2. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Μονάδα οπτικού δίσκου Αφαίρεση της μονάδας οπτικού δίσκου Προϋποθέσεις 1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

2. Αφαιρέστε το κάλυμμα της αριστερής πλευράς.

Πληροφορίες γι αυτήν την εργασία

ΩΣΗ: Ανάλογα με τη διαμόρφωση που παραγγείλατε, ο υπολογιστής σας μπορεί να διαθέτει ή να μη διαθέτει εγκατεστημένη μονάδα οπτικού δίσκου. Στις παρακάτω εικόνες υποδεικνύεται η θέση της μονάδας οπτικού δίσκου και παρέχεται μια οπτική αναπαράσταση της διαδικασίας

και εγκατάσταση στοιχείων 17Βήματα

1. Τοποθετήστε τον υπολογιστή στο πλευρό του, με την αριστερή πλευρά στραμμένη προς τα επάνω.

2. Αποσυνδέστε τα καλώδια δεδομένων και τροφοδοσίας μονάδας οπτικού δίσκου από τη μονάδα οπτικού δίσκου.

3. Τραβήξτε τις γλωττίδες αποδέσμευσης της θήκης του οπτικού δίσκου προς το κάτω μέρος του υπολογιστή.

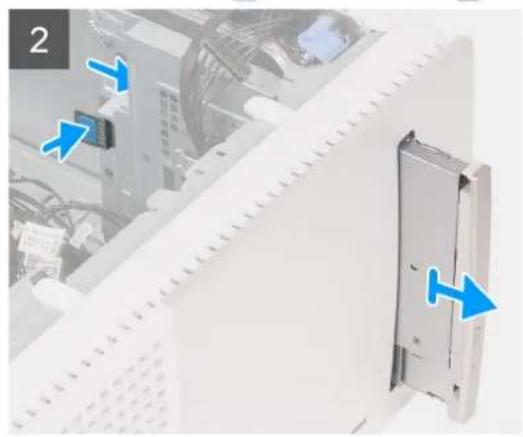

4. Τραβήξτε τη μονάδα οπτικού δίσκου και αφαιρέστε την σέρνοντάς την από την μπροστινή πλευρά του υπολογιστή.

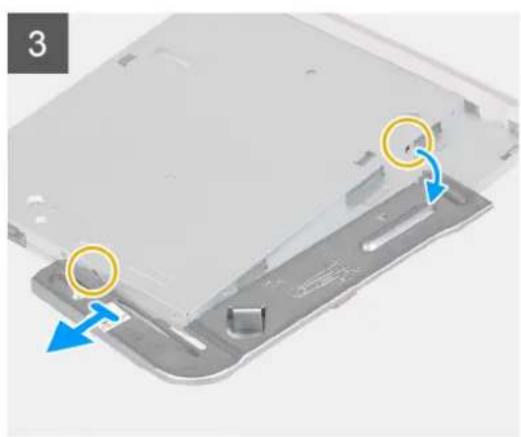

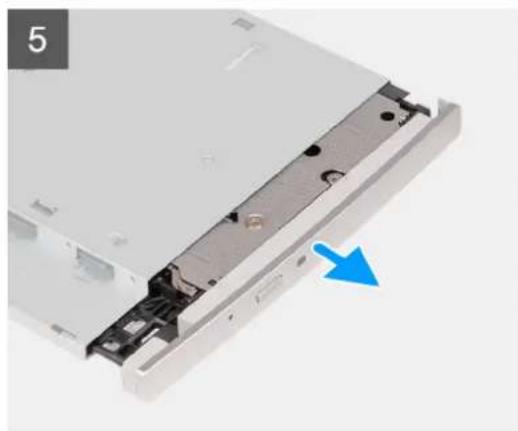

Αφαίρεση και εγκατάσταση στοιχείων5. Αφαιρέστε από τη μονάδα οπτικού δίσκου το υποστήριγμά της.

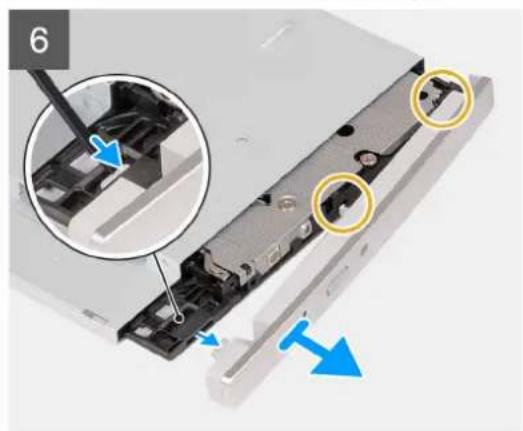

6. Εξαγάγετε τη μονάδα οπτικού δίσκου τοποθετώντας ένα εργαλείο ανοίγματος μονάδας οπτικού δίσκου μέσα στην οπή εξαγωγής

της μονάδας οπτικού δίσκου.

7. Χρησιμοποιώντας μια πλαστική σφήνα, σπρώξτε απαλά τη στεφάνη συγκράτησης της μονάδας οπτικού δίσκου, για να

αφαιρέσετε τις γλωττίδες από τις υποδοχές της μονάδας οπτικού δίσκου. Εγκατάσταση της μονάδας οπτικού δίσκου Προϋποθέσεις Σε περίπτωση αντικατάστασης στοιχείου, αφαιρέστε το υπάρχον στοιχείο προτού εκτελέσετε τη διαδικασία εγκατάστασης. Πληροφορίες γι αυτήν την εργασία Στις παρακάτω εικόνες υποδεικνύεται η θέση της μονάδας οπτικού δίσκου και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

1. Ευθυγραμμίστε τις γλωττίδες στη στεφάνη συγκράτησης της μονάδας οπτικού δίσκου με τις υποδοχές στη μονάδα οπτικού

δίσκου και κουμπώστε τη μονάδα στη σωστή της θέση.

και εγκατάσταση στοιχείων 192. Επανατοποθετήστε τη βάση στήριξης της μονάδας οπτικού δίσκου εισάγοντας τα σημεία ευθυγράμμισης, που υπάρχουν επάνω στη βάση στήριξης, μέσα στις υποδοχές στη μονάδα οπτικού δίσκου.

3. Περάστε συρτά τη μονάδα οπτικού δίσκου στη θήκη της από την μπροστινή πλευρά του υπολογιστή μέχρι να κουμπώσει στη

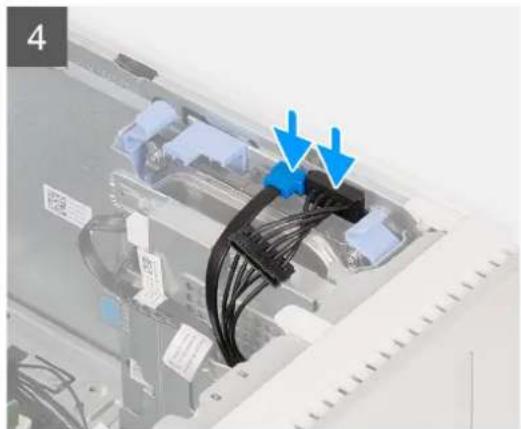

4. Συνδέστε τα καλώδια δεδομένων και τροφοδοσίας μονάδας οπτικού δίσκου στη μονάδα οπτικού δίσκου.

5. Φέρτε τον υπολογιστή σε όρθια θέση.

1. Εγκαταστήστε το κάλυμμα της αριστερής πλευράς.

2. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Κουμπί λειτουργίας Αφαίρεση του κουμπιού λειτουργίας Προϋποθέσεις 1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

2. Αφαιρέστε το κάλυμμα της αριστερής πλευράς.

3. Αφαιρέστε το μπροστινό κάλυμμα.

Πληροφορίες γι αυτήν την εργασία Στις παρακάτω εικόνες υποδεικνύεται η θέση του κουμπιού λειτουργίας και παρέχεται μια οπτική αναπαράσταση της διαδικασίας

Αφαίρεση και εγκατάσταση στοιχείωνΒήματα

1. Τοποθετήστε τον υπολογιστή στο πλευρό του, με την αριστερή πλευρά στραμμένη προς τα πάνω.

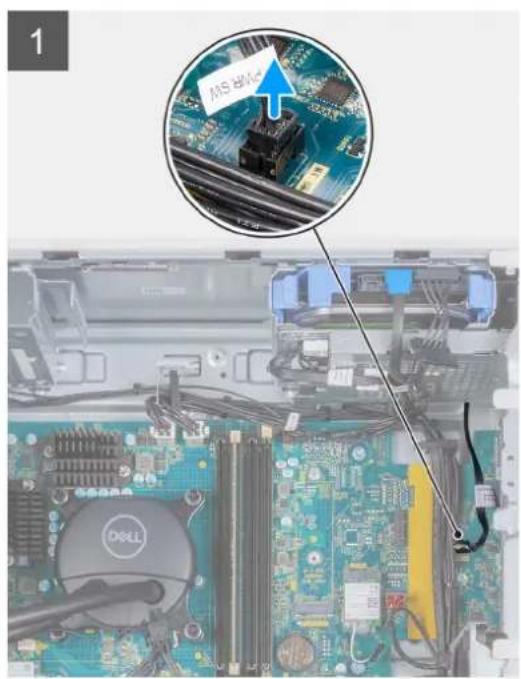

2. Αποσυνδέστε το καλώδιο του κουμπιού λειτουργίας από την πλακέτα συστήματος.

3. Αφαιρέστε τη βίδα (#6-32) που συγκρατεί τη βάση στήριξης του κουμπιού λειτουργίας στο περίβλημα.

4. Σπρώξτε το κουμπί λειτουργίας και τη βάση στήριξής του ώστε να περάσουν μέσα από την υποδοχή στο περίβλημα και περάστε το καλώδιο του κουμπιού λειτουργίας μέσα από την υποδοχή στο περίβλημα.

5. Πιέστε τις γλωττίδες αποδέσμευσης στο κουμπί λειτουργίας, για να το αποδεσμεύσετε από τη βάση στήριξής του.

6. Περάστε το καλώδιο του κουμπιού λειτουργίας μέσα από την υποδοχή στη βάση στήριξης του κουμπιού λειτουργίας και

αφαιρέστε το κουμπί λειτουργίας και το καλώδιό του από τη βάση στήριξης. Εγκατάσταση του κουμπιού λειτουργίας Προϋποθέσεις Σε περίπτωση αντικατάστασης στοιχείου, αφαιρέστε το υπάρχον στοιχείο προτού εκτελέσετε τη διαδικασία εγκατάστασης. Πληροφορίες γι αυτήν την εργασία Στις παρακάτω εικόνες υποδεικνύεται η θέση του κουμπιού λειτουργίας και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

και εγκατάσταση στοιχείων 21Βήματα

1. Περάστε το καλώδιο του κουμπιού λειτουργίας μέσα από την υποδοχή στη βάση στήριξης του κουμπιού λειτουργίας.

2. Πιέστε προς τα κάτω τις γλωττίδες στερέωσης για να σπρώξετε το κουμπί λειτουργίας μέσα στην υποδοχή του στη βάση

στήριξης κουμπιού λειτουργίας.

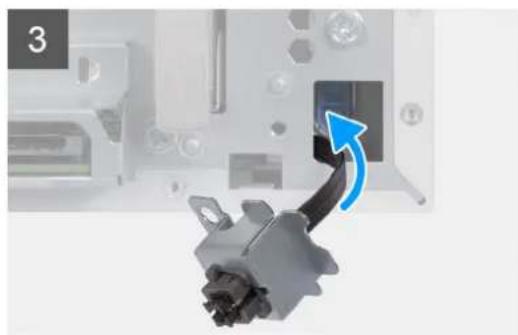

3. Περάστε το καλώδιο του κουμπιού λειτουργίας μέσα από την υποδοχή στο περίβλημα.

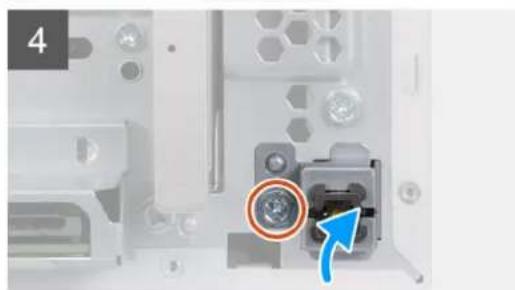

4. Χρησιμοποιώντας το σημείο ευθυγράμμισης, ευθυγραμμίστε την οπή για τη βίδα στη βάση στήριξης του κουμπιού λειτουργίας με την αντίστοιχη οπή στο περίβλημα.

5. Επανατοποθετήστε τη βίδα (#6-32) που συγκρατεί τη βάση στήριξης του κουμπιού λειτουργίας στο περίβλημα.

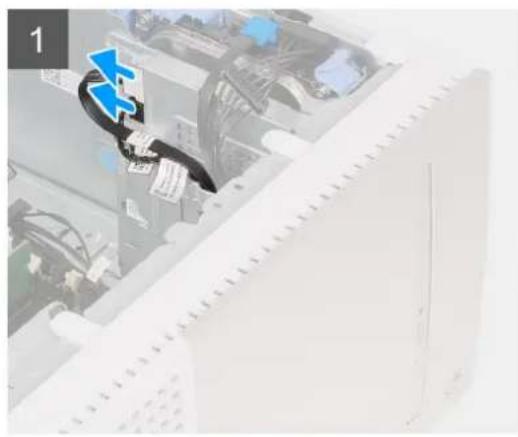

6. Συνδέστε το καλώδιο του κουμπιού λειτουργίας στην πλακέτα συστήματος.

7. Φέρτε τον υπολογιστή σε όρθια θέση.

1. Εγκαταστήστε το μπροστινό κάλυμμα.

2. Εγκαταστήστε το κάλυμμα της αριστερής πλευράς.

3. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Σκληρός δίσκος 3,5 ιντσών Αφαίρεση του σκληρού δίσκου 3,5ιντσών Προϋποθέσεις 1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Αφαίρεση και εγκατάσταση στοιχείων2. Αφαιρέστε το κάλυμμα της αριστερής πλευράς. Πληροφορίες γι αυτήν την εργασία ΣΗΜΕΙΩΣΗ: Αυτός ο υπολογιστής μπορεί να διαθέτει έως δύο σκληρούς δίσκους 3,5ιντσών εγκατεστημένους στις δύο θήκες σκληρών δίσκων στο περίβλημα. Στην(ις) παρακάτω εικόνα(ες) υποδεικνύεται η θέση του σκληρού δίσκου 3,5ιντσών και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

1. Τοποθετήστε τον υπολογιστή στο πλευρό του, με την αριστερή πλευρά στραμμένη προς τα πάνω.

2. Αποσυνδέστε τα καλώδια δεδομένων και τροφοδοσίας από τον σκληρό δίσκο 3,5ιντσών.

3. Πιέστε τις γλωττίδες αποδέσμευσης του φορέα σκληρού δίσκου και σύρετε τον φορέα έξω από τη θήκη του σκληρού δίσκου.

4. Ανασηκώστε τον φορέα του σκληρού δίσκου για να αποδεσμεύσετε τις γλωττίδες του από τις υποδοχές στον σκληρό δίσκο

5. Σηκώστε τον σκληρό δίσκο 3,5ιντσών για να τον αποσπάσετε από τον φορέα του.

ΣΗΜΕΙΩΣΗ: Σημειώστε τον προσανατολισμό του σκληρού δίσκου ώστε να μπορέσετε να τον επανατοποθετήσετε σωστά. Αφαίρεση και εγκατάσταση στοιχείων 23Εγκατάσταση του σκληρού δίσκου 3,5ιντσών Προϋποθέσεις Σε περίπτωση αντικατάστασης στοιχείου, αφαιρέστε το υπάρχον στοιχείο προτού εκτελέσετε τη διαδικασία εγκατάστασης. Πληροφορίες γι αυτήν την εργασία ΣΗΜΕΙΩΣΗ: Μπορείτε να εγκαταστήσετε στον υπολογιστή σας δύο σκληρούς δίσκους 3,5ιντσών, έναν σε κάθε θήκη σκληρού δίσκου του περιβλήματος. Στην(ις) παρακάτω εικόνα(ες) υποδεικνύεται η θέση του σκληρού δίσκου 3,5ιντσών και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

1. Τοποθετήστε τον σκληρό δίσκο 3,5ιντσών μέσα στον φορέα του και ευθυγραμμίστε τις γλωττίδες του φορέα με τις υποδοχές

2. Κουμπώστε τον φορέα του σκληρού δίσκου επάνω στον σκληρό δίσκο 3,5ιντσών.

3. Σύρετε τη διάταξη του σκληρού δίσκου μέσα στη θήκη του σκληρού δίσκου μέχρι να κουμπώσει στη θέση του.

4. Συνδέστε το καλώδιο δεδομένων και το καλώδιο τροφοδοσίας σκληρού δίσκου στον σκληρό δίσκο 3,5ιντσών.

5. Φέρτε τον υπολογιστή σε όρθια θέση.

Αφαίρεση και εγκατάσταση στοιχείωνΕπόμενα βήματα

1. Εγκαταστήστε το κάλυμμα της αριστερής πλευράς.

2. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Κάρτα γραφικών Αφαίρεση της κάρτας γραφικών Προϋποθέσεις 1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

2. Αφαιρέστε το κάλυμμα της αριστερής πλευράς.

Πληροφορίες γι αυτήν την εργασία ΣΗΜΕΙΩΣΗ: Ανάλογα με τη διαμόρφωση που παραγγείλατε, ο υπολογιστής σας μπορεί να διαθέτει ή να μη διαθέτει εγκατεστημένη διακριτή κάρτα γραφικών. Στις παρακάτω εικόνες υποδεικνύεται η θέση της κάρτας γραφικών και παρέχεται μια οπτική αναπαράσταση της διαδικασίας

Αφαίρεση και εγκατάσταση στοιχείων 25Βήματα

1. Τοποθετήστε τον υπολογιστή στο πλευρό του, με την αριστερή πλευρά στραμμένη προς τα πάνω.

2. Πιέστε τον συνδετήρα συγκράτησης προς τα κάτω για να αποσυνδέσετε τα καλώδια τροφοδοσίας της κάρτας γραφικών από την

κάρτα γραφικών. 3. Σύρετε τον μηχανισμό κλειδώματος επάνω στη βάση στήριξης της κάρτας γραφικών για να τη αποδεσμεύσετε από το περίβλημα.

4. Μετακινήστε συρτά και σηκώστε τη βάση στήριξης της κάρτας γραφικών για να την αφαιρέσετε από το περίβλημα.

ΩΣΗ: Το μέγεθος της βάσης στήριξης κάρτας γραφικών μπορεί να διαφέρει ανάλογα με τη διαμόρφωση κάρτας γραφικών που υπάρχει στον υπολογιστή σας.

5. Χρησιμοποιώντας τη γλωττίδα, ανασηκώστε και ανοίξτε τη θύρα PCIe.

Αφαίρεση και εγκατάσταση στοιχείων6. Πατήστε και κρατήστε πατημένη τη γλωττίδα συγκράτησης πάνω στην υποδοχή της κάρτας γραφικών για να αποδεσμεύσετε την κάρτα γραφικών από την υποδοχή PCIe x16 στην πλακέτα συστήματος.

7. Ανασηκώστε την κάρτα γραφικών και αφαιρέστε την από την πλακέτα συστήματος.

Εγκατάσταση της κάρτας γραφικών Προϋποθέσεις Σε περίπτωση αντικατάστασης στοιχείου, αφαιρέστε το υπάρχον στοιχείο προτού εκτελέσετε τη διαδικασία εγκατάστασης. Πληροφορίες γι αυτήν την εργασία Στις παρακάτω εικόνες υποδεικνύεται η θέση της κάρτας γραφικών και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης. Αφαίρεση και εγκατάσταση στοιχείων 27Βήματα

1. Ευθυγραμμίστε την κάρτα γραφικών με την υποδοχή PCIe x16 στην πλακέτα συστήματος.

2. Χρησιμοποιώντας το σημείο ευθυγράμμισης στην υποδοχή PCIe, συνδέστε την κάρτα στην υποδοχή και πιέστε σταθερά προς τα

κάτω. Σιγουρευτείτε ότι η κάρτα είναι καλά στερεωμένη στη θέση της.

3. Κλείστε τη θύρα PCIe.

4. Τοποθετήστε και μετακινήστε συρτά τη βάση στήριξης της κάρτας γραφικών επάνω στις ράγες στο περίβλημα.

ΩΣΗ: Το μέγεθος της βάσης στήριξης κάρτας γραφικών μπορεί να διαφέρει ανάλογα με τη διαμόρφωση κάρτας γραφικών που υπάρχει στον υπολογιστή σας.

5. Σύρετε τον μηχανισμό κλειδώματος επάνω στη βάση στήριξης της κάρτας γραφικών για να τη στερεώσετε στο περίβλημα.

6. Συνδέστε το καλώδιο τροφοδοσίας της κάρτας γραφικών στην κάρτα γραφικών.

Αφαίρεση και εγκατάσταση στοιχείων7. Φέρτε τον υπολογιστή σε όρθια θέση. Επόμενα βήματα

1. Εγκαταστήστε το κάλυμμα της αριστερής πλευράς.

2. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Αφαίρεση της μνήμης Προϋποθέσεις 1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

2. Αφαιρέστε το κάλυμμα της αριστερής πλευράς.

Πληροφορίες γι αυτήν την εργασία ΣΗΜΕΙΩΣΗ: Ο υπολογιστής σας μπορεί να διαθέτει έως τέσσερις εγκατεστημένες μονάδες μνήμης. Στις παρακάτω εικόνες υποδεικνύεται η θέση της μνήμης και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

1. Τοποθετήστε τον υπολογιστή στο πλευρό του, με την αριστερή πλευρά στραμμένη προς τα πάνω.

2. Ανοίξτε προσεκτικά τους συνδετήρες συγκράτησης σε κάθε άκρο της υποδοχής της μονάδας μνήμης.

3. Πιάστε σταθερά τη μονάδα μνήμης κοντά στον συνδετήρα συγκράτησης και στη συνέχεια, αφαιρέστε απαλά τη μονάδα μνήμης

από την υποδοχή της.

: Πιάστε τη μονάδα μνήμης από τα άκρα της για να μην πάθει ζημιά. Μην αγγίξετε τα εξαρτήματα στην επιφάνειά της. ΣΗΜΕΙΩΣΗ: Επαναλάβετε τα βήματα 2 έως 3 για να αφαιρέσετε οποιεσδήποτε άλλες μονάδες μνήμης που είναι εγκατεστημένες στον υπολογιστή σας. ΣΗΜΕΙΩΣΗ: Σημειώστε την υποδοχή και τον προσανατολισμό της μονάδας μνήμης, έτσι ώστε να την τοποθετήσετε ξανά στη σωστή υποδοχή. Αφαίρεση και εγκατάσταση στοιχείων 29ΣΗΜΕΙΩΣΗ: Αν δυσκολευτείτε να αφαιρέσετε τη μονάδα μνήμης, λυγίστε την απαλά πίσω μπρος για να τη βγάλετε από την

Εγκατάσταση της μνήμης Προϋποθέσεις Σε περίπτωση αντικατάστασης στοιχείου, αφαιρέστε το υπάρχον στοιχείο προτού εκτελέσετε τη διαδικασία εγκατάστασης. Πληροφορίες γι αυτήν την εργασία ΣΗΜΕΙΩΣΗ: Σε αυτόν τον υπολογιστή μπορούν να εγκατασταθούν έως τέσσερις μονάδες μνήμης. Στις παρακάτω εικόνες υποδεικνύεται η θέση της μνήμης και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

1. Ευθυγραμμίστε την εγκοπή στη μονάδα μνήμης με τη γλωττίδα στην υποδοχή της μονάδας.

2. Τοποθετήστε τη μονάδα μνήμης μέσα στην υποδοχή της.

3. Πιέστε προς τα κάτω τη μονάδα μνήμης μέχρι να κουμπώσει στη θέση της και να κλειδώσουν στη θέση τους και οι συνδετήρες συγκράτησης.

: Πιάστε τη μονάδα μνήμης από τα άκρα της για να μην πάθει ζημιά. Μην αγγίξετε τα εξαρτήματα στην επιφάνειά της. ΣΗΜΕΙΩΣΗ: Οι συνδετήρες συγκράτησης επιστρέφουν στη θέση κλειδώματος. Αν δεν ακουστεί το χαρακτηριστικό κλικ, αφαιρέστε τη μονάδα μνήμης και εγκαταστήστε την ξανά. ΣΗΜΕΙΩΣΗ: Αν δυσκολευτείτε να αφαιρέσετε τη μονάδα μνήμης, λυγίστε την απαλά πίσω μπρος για να τη βγάλετε από την

ΣΗΜΕΙΩΣΗ: Επαναλάβετε τα βήματα 1 έως 3 για κάθε μονάδα μνήμης που είναι εγκατεστημένη στον υπολογιστή σας. ΣΗΜΕΙΩΣΗ: Για να εξασφαλίσετε υποστήριξη δύο καναλιών κατά την εγκατάσταση δύο μονάδων μνήμης ίδιας χωρητικότητας, εγκαταστήστε τις μονάδες μνήμης στις θέσεις DIMM 1 και 2 ή DIMM 3 και 4.

4. Φέρτε τον υπολογιστή σε όρθια θέση.

Αφαίρεση και εγκατάσταση στοιχείωνΕπόμενα βήματα

1. Εγκαταστήστε το κάλυμμα της αριστερής πλευράς.

2. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Μονάδα δίσκου στερεάς κατάστασης Αφαίρεση της μονάδας δίσκου στερεάς κατάστασης 2230 Προϋποθέσεις 1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

2. Αφαιρέστε το κάλυμμα της αριστερής πλευράς.

Πληροφορίες γι αυτήν την εργασία ΣΗΜΕΙΩΣΗ: Ανάλογα με τη διαμόρφωση που έχετε παραγγείλει, ο υπολογιστής σας μπορεί να διαθέτει έως δύο μονάδες δίσκου στερεάς κατάστασης M.2 2230/2280 εγκατεστημένες στις δύο υποδοχές μονάδας δίσκου στερεάς κατάστασης M.2 στην πλακέτα συστήματος. Στην(ις) παρακάτω εικόνα(ες) υποδεικνύεται η θέση της μονάδας δίσκου στερεάς κατάστασης 2230 και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

1. Τοποθετήστε τον υπολογιστή στο πλευρό του, με την αριστερή πλευρά στραμμένη προς τα πάνω.

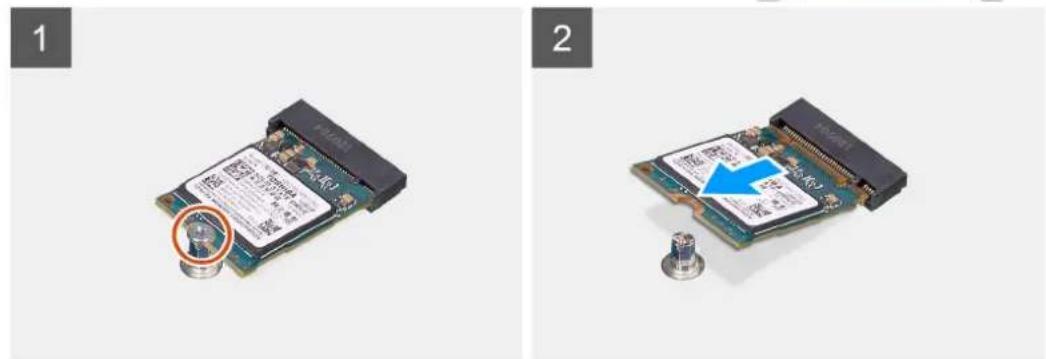

2. Αφαιρέστε τη βίδα (M2x3) που συγκρατεί τη μονάδα δίσκου στερεάς κατάστασης 2230 στην πλακέτα συστήματος.

3. Σύρετε και ανασηκώστε τη μονάδα δίσκου στερεάς κατάστασης 2230 για να την αφαιρέσετε από την υποδοχή κάρτας M.2 της

πλακέτας συστήματος. Εγκατάσταση της μονάδας δίσκου στερεάς κατάστασης 2230 Προϋποθέσεις Σε περίπτωση αντικατάστασης στοιχείου, αφαιρέστε το υπάρχον στοιχείο προτού εκτελέσετε τη διαδικασία εγκατάστασης.

και εγκατάσταση στοιχείων 31Πληροφορίες γι αυτήν την εργασία ΣΗΜΕΙΩΣΗ: Μπορείτε να εγκαταστήσετε έως δύο μονάδες δίσκου στερεάς κατάστασης M.2 2230/2280 στις δύο υποδοχές μονάδας δίσκου στερεάς κατάστασης M.2 στην πλακέτα συστήματος. Στην(ις) παρακάτω εικόνα(ες) υποδεικνύεται η θέση της μονάδας δίσκου στερεάς κατάστασης 2230 και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

1. Ευθυγραμμίστε την εγκοπή στη μονάδα δίσκου στερεάς κατάστασης 2230 με τη γλωττίδα στην υποδοχή κάρτας M.2 στην

2. Σύρετε τη μονάδα δίσκου στερεάς κατάστασης 2230 μέσα στην υποδοχή κάρτας M.2 της πλακέτας συστήματος.

3. Επανατοποθετήστε τη βίδα (M2x3) που συγκρατεί τη μονάδα δίσκου στερεάς κατάστασης 2230 στην πλακέτα συστήματος.

4. Φέρτε τον υπολογιστή σε όρθια θέση.

1. Εγκαταστήστε το κάλυμμα της αριστερής πλευράς.

2. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Αφαίρεση της μονάδας δίσκου στερεάς κατάστασης 2280 Προϋποθέσεις 1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

2. Αφαιρέστε το κάλυμμα της αριστερής πλευράς.

Πληροφορίες γι αυτήν την εργασία

ΩΣΗ: Ανάλογα με τη διαμόρφωση που έχετε παραγγείλει, ο υπολογιστής σας μπορεί να διαθέτει έως δύο μονάδες δίσκου στερεάς κατάστασης M.2 2230/2280 εγκατεστημένες στις δύο υποδοχές μονάδας δίσκου στερεάς κατάστασης M.2 στην πλακέτα συστήματος. Στην(ις) παρακάτω εικόνα(ες) υποδεικνύεται η θέση της μονάδας δίσκου στερεάς κατάστασης 2280 και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

Αφαίρεση και εγκατάσταση στοιχείωνΒήματα

1. Τοποθετήστε τον υπολογιστή στο πλευρό του, με την αριστερή πλευρά στραμμένη προς τα πάνω.

2. Αφαιρέστε τη βίδα (M2x3) που συγκρατεί τη μονάδα δίσκου στερεάς κατάστασης 2280 στην πλακέτα συστήματος.

3. Σύρετε και ανασηκώστε τη μονάδα δίσκου στερεάς κατάστασης 2280 για να την αφαιρέσετε από την υποδοχή κάρτας M.2 της

πλακέτας συστήματος. Εγκατάσταση της μονάδας δίσκου στερεάς κατάστασης 2280 Προϋποθέσεις Σε περίπτωση αντικατάστασης στοιχείου, αφαιρέστε το υπάρχον στοιχείο προτού εκτελέσετε τη διαδικασία εγκατάστασης. Πληροφορίες γι αυτήν την εργασία

ΩΣΗ: Μπορείτε να εγκαταστήσετε έως δύο μονάδες δίσκου στερεάς κατάστασης M.2 2230/2280 στις δύο υποδοχές μονάδας δίσκου στερεάς κατάστασης M.2 στην πλακέτα συστήματος. Στην(ις) παρακάτω εικόνα(ες) υποδεικνύεται η θέση της μονάδας δίσκου στερεάς κατάστασης 2280 και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

και εγκατάσταση στοιχείων 33Βήματα

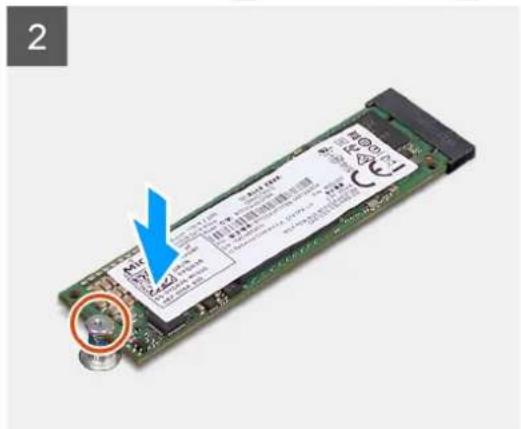

1. Ευθυγραμμίστε την εγκοπή στη μονάδα δίσκου στερεάς κατάστασης 2280 με τη γλωττίδα στην υποδοχή της κάρτας M.2 στην

2. Σύρετε τη μονάδα δίσκου στερεάς κατάστασης 2280 μέσα στην υποδοχή κάρτας M.2 της πλακέτας συστήματος.

3. Επανατοποθετήστε τη βίδα (M2x3) που συγκρατεί τη μονάδα δίσκου στερεάς κατάστασης 2280 στην πλακέτα συστήματος.

4. Φέρτε τον υπολογιστή σε όρθια θέση.

1. Εγκαταστήστε το κάλυμμα της αριστερής πλευράς.

2. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Αφαίρεση και εγκατάσταση του υποστηρίγματος βιδών M.2 Πληροφορίες γι αυτήν την εργασία Στην παρακάτω εικόνα παρέχεται μια οπτική αναπαράσταση της διαδικασίας για την αφαίρεση και εγκατάσταση του υποστηρίγματος βιδών M.2 στην πλακέτα συστήματος. Το υποστήριγμα αυτό επιτρέπει τη μετατροπή της υποδοχής για την τοποθέτηση μονάδων δίσκου στερεάς κατάστασης M.2 2230 και 2280.

Αφαίρεση και εγκατάσταση στοιχείωνΚάρτα ασύρματης επικοινωνίας Αφαίρεση της κάρτας ασύρματης επικοινωνίας Προϋποθέσεις 1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

2. Αφαιρέστε το κάλυμμα της αριστερής πλευράς.

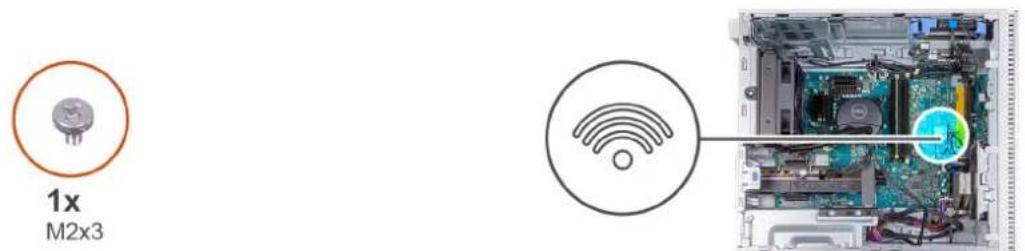

Πληροφορίες γι αυτήν την εργασία Στις παρακάτω εικόνες υποδεικνύεται η θέση της κάρτας ασύρματης επικοινωνίας και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

και εγκατάσταση στοιχείων 35Βήματα

1. Τοποθετήστε τον υπολογιστή στο πλευρό του, με την αριστερή πλευρά στραμμένη προς τα πάνω.

2. Αφαιρέστε τη βίδα (M2x3) που συγκρατεί την κάρτα ασύρματης επικοινωνίας στην πλακέτα συστήματος.

3. Μετακινήστε συρτά το υποστήριγμα της κάρτας ασύρματης επικοινωνίας και αφαιρέστε το από την κάρτα.

4. Αποσυνδέστε τα καλώδια της κεραίας από την κάρτα ασύρματης επικοινωνίας.

5. Μετακινήστε συρτά και με κλίση την κάρτα ασύρματης επικοινωνίας και αφαιρέστε την από την υποδοχή της.

Εγκατάσταση της κάρτας ασύρματης επικοινωνίας Προϋποθέσεις Σε περίπτωση αντικατάστασης στοιχείου, αφαιρέστε το υπάρχον στοιχείο προτού εκτελέσετε τη διαδικασία εγκατάστασης. Πληροφορίες γι αυτήν την εργασία Στις παρακάτω εικόνες υποδεικνύεται η θέση της κάρτας ασύρματης επικοινωνίας και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

1. Συνδέστε τα καλώδια της κεραίας στην κάρτα ασύρματης επικοινωνίας.

2. Χρωματική κωδικοποίηση καλωδίων κεραίας

Σύνδεσμοι στην κάρτα ασύρματης επικοινωνίας Χρώμα καλωδίου

Σήμανση με μεταξοτυπία Κύριος Λευκό MAIN △ (λευκό τρίγωνο) 36 Αφαίρεση και εγκατάσταση στοιχείωνΠίνακας 2. Χρωματική κωδικοποίηση καλωδίων κεραίας(συνεχίζεται) Σύνδεσμοι στην κάρτα ασύρματης επικοινωνίας Χρώμα καλωδίου

Σήμανση με μεταξοτυπία Βοηθητικός Μαύρο AUX ▲ (μαύρο τρίγωνο)

2. Σύρετε και τοποθετήστε το υποστήριγμα της κάρτας ασύρματης επικοινωνίας πάνω στην κάρτα.

3. Ευθυγραμμίστε την εγκοπή στην κάρτα ασύρματης επικοινωνίας με τη γλωττίδα στην υποδοχή της κάρτας.

4. Περάστε συρτά και γυρτά την κάρτα ασύρματης επικοινωνίας μέσα στην υποδοχή της.

5. Επανατοποθετήστε τη βίδα (M2x3) που συγκρατεί την κάρτα ασύρματης επικοινωνίας στην πλακέτα συστήματος.

6. Φέρτε τον υπολογιστή σε όρθια θέση.

1. Εγκαταστήστε το κάλυμμα της αριστερής πλευράς.

2. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Μπαταρία σε σχήμα νομίσματος Αφαίρεση της μπαταρίας σε σχήμα νομίσματος Προϋποθέσεις 1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

2. Αφαιρέστε το κάλυμμα της αριστερής πλευράς.

Πληροφορίες γι αυτήν την εργασία Οι παρακάτω εικόνες υποδεικνύουν τη θέση της μπαταρίας σε σχήμα νομίσματος και παρέχουν μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

και εγκατάσταση στοιχείων 37Βήματα

1. Τοποθετήστε τον υπολογιστή στο πλευρό του, με την αριστερή πλευρά στραμμένη προς τα πάνω.

2. Σπρώξτε τον μοχλό αποδέσμευσης της μπαταρίας σε σχήμα νομίσματος πάνω στην υποδοχή της μπαταρίας, για να

αποδεσμεύσετε την μπαταρία και να την αφαιρέσετε από την υποδοχή.

3. Αφαιρέστε την μπαταρία σε σχήμα νομίσματος.

Εγκατάσταση της μπαταρίας σε σχήμα νομίσματος Προϋποθέσεις Σε περίπτωση αντικατάστασης στοιχείου, αφαιρέστε το υπάρχον στοιχείο προτού εκτελέσετε τη διαδικασία εγκατάστασης. Πληροφορίες γι αυτήν την εργασία Οι παρακάτω εικόνες υποδεικνύουν τη θέση της μπαταρίας σε σχήμα νομίσματος και παρέχουν μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

1. Περάστε την μπαταρία σε σχήμα νομίσματος μέσα στην υποδοχή με τον θετικό πόλο (+) στραμμένο προς τα επάνω και

ασφαλίστε την στην υποδοχή.

2. Φέρτε τον υπολογιστή σε όρθια θέση.

1. Εγκαταστήστε το κάλυμμα της αριστερής πλευράς.

2. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Αφαίρεση και εγκατάσταση στοιχείωνΑνεμιστήρας πλαισίου υπολογιστή Αφαίρεση του ανεμιστήρα του περιβλήματος Προϋποθέσεις 1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

2. Αφαιρέστε το κάλυμμα της αριστερής πλευράς.

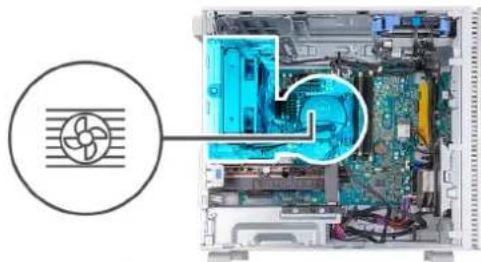

Πληροφορίες γι αυτήν την εργασία Στην(ις) παρακάτω εικόνα(ες) υποδεικνύεται η θέση του ανεμιστήρα περιβλήματος και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

1. Τοποθετήστε τον υπολογιστή στο πλευρό του, με την αριστερή πλευρά στραμμένη προς τα πάνω.

2. Αποσυνδέστε το καλώδιο του ανεμιστήρα του πίσω περιβλήματος από την πλακέτα συστήματος.

3. Πιέστε προς τα κάτω τον συνδετήρα συγκράτησης για να αποδεσμεύσετε τον ανεμιστήρα του πίσω περιβλήματος από το

4. Σηκώστε τον ανεμιστήρα του πίσω περιβλήματος για να τον αφαιρέσετε από το περίβλημα.

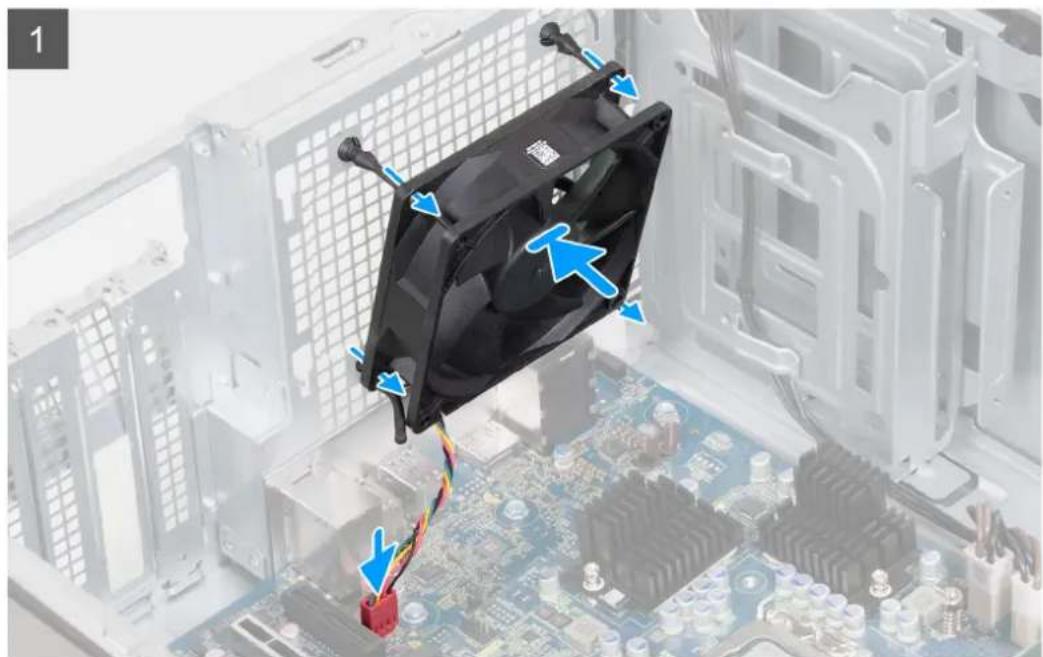

Εγκατάσταση του ανεμιστήρα του περιβλήματος Προϋποθέσεις Σε περίπτωση αντικατάστασης στοιχείου, αφαιρέστε το υπάρχον στοιχείο προτού εκτελέσετε τη διαδικασία εγκατάστασης.

και εγκατάσταση στοιχείων 39Πληροφορίες γι αυτήν την εργασία Στην(ις) παρακάτω εικόνα(ες) υποδεικνύεται η θέση του ανεμιστήρα του περιβλήματος και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

1. Μετακινήστε συρτά τον ανεμιστήρα πίσω περιβλήματος ώστε οι γλωττίδες του να μπουν στις υποδοχές στο περίβλημα και

περιστρέψτε τον ανεμιστήρα πίσω περιβλήματος προς τα μέσα.

2. Πιέστε τον ανεμιστήρα πίσω περιβλήματος επάνω στο περίβλημα για να κουμπώσει ο ανεμιστήρας περιβλήματος στη θέση του.

3. Συνδέστε το καλώδιο του ανεμιστήρα του πίσω περιβλήματος στην πλακέτα συστήματος.

4. Φέρτε τον υπολογιστή σε όρθια θέση.

1. Εγκαταστήστε το κάλυμμα της αριστερής πλευράς.

2. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Μονάδα τροφοδοτικού Αφαίρεση της μονάδας τροφοδοτικού Προϋποθέσεις 1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

2. Αφαιρέστε το κάλυμμα της αριστερής πλευράς.

Πληροφορίες γι αυτήν την εργασία Στις παρακάτω εικόνες υποδεικνύεται η θέση της μονάδας του τροφοδοτικού και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

Αφαίρεση και εγκατάσταση στοιχείωνΑφαίρεση και εγκατάσταση στοιχείων 41Βήματα

1. Τοποθετήστε τον υπολογιστή στο πλευρό του, με την αριστερή πλευρά στραμμένη προς τα πάνω.

2. Πιέστε τον συνδετήρα συγκράτησης προς τα κάτω για να αποσυνδέσετε τα καλώδια τροφοδοσίας της κάρτας γραφικών από την

3. Αποσυνδέστε τα καλώδια τροφοδοσίας της κάρτας γραφικών από το τροφοδοτικό.

4. Πιέστε προς τα κάτω τους συνδετήρες συγκράτησης για να αποσυνδέσετε τα καλώδια του τροφοδοτικού από τα καλώδια

τροφοδοσίας του επεξεργαστή.

5. Πιέστε προς τα κάτω τον συνδετήρα συγκράτησης για να αποσυνδέσετε το καλώδιο τροφοδοσίας της πλακέτας συστήματος από

την πλακέτα συστήματος.

6. Αφαιρέστε τα καλώδια του τροφοδοτικού από τους οδηγούς της διαδρομής τους στο περίβλημα.

7. Σύρετε τον μηχανισμό κλειδώματος επάνω στη βάση στήριξης της κάρτας γραφικών για να τη αποδεσμεύσετε από το περίβλημα.

8. Μετακινήστε συρτά και σηκώστε τη βάση στήριξης της κάρτας γραφικών για να την αφαιρέσετε από το περίβλημα.

ΩΣΗ: Το μέγεθος της βάσης στήριξης κάρτας γραφικών μπορεί να διαφέρει ανάλογα με τη διαμόρφωση κάρτας γραφικών που υπάρχει στον υπολογιστή σας.

9. Αφαιρέστε τις δύο βίδες (#6-32) που συγκρατούν τη θήκη του τροφοδοτικού στο περίβλημα.

10. Μετακινήστε συρτά και ανασηκώστε τη θήκη τροφοδοτικού για να την αφαιρέσετε από το περίβλημα.

11. Αφαιρέστε τις τέσσερις βίδες (#6-32) που συγκρατούν τη μονάδα του τροφοδοτικού στο περίβλημα.

12. Μετακινήστε συρτά και σηκώστε τη μονάδα του τροφοδοτικού για να την αφαιρέσετε από το περίβλημα.

Αφαίρεση και εγκατάσταση στοιχείωνΕγκατάσταση της μονάδας τροφοδοτικού Προϋποθέσεις Σε περίπτωση αντικατάστασης στοιχείου, αφαιρέστε το υπάρχον στοιχείο προτού εκτελέσετε τη διαδικασία εγκατάστασης. Πληροφορίες γι αυτήν την εργασία Στις παρακάτω εικόνες υποδεικνύεται η θέση της μονάδας του τροφοδοτικού και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης. Αφαίρεση και εγκατάσταση στοιχείων 43Βήματα 1. Τοποθετήστε τη μονάδα του τροφοδοτικού και ευθυγραμμίστε τις οπές για τις βίδες της με τις αντίστοιχες οπές στο περίβλημα.

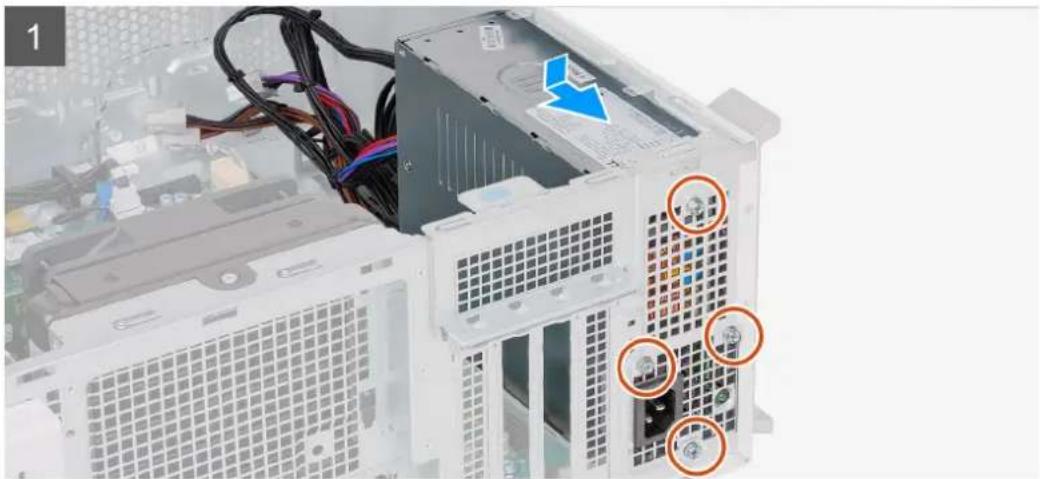

2. Επανατοποθετήστε τις τέσσερις βίδες (#6-32) που συγκρατούν τη μονάδα τροφοδοτικού στο περίβλημα.

3. Τοποθετήστε τη θήκη του τροφοδοτικού και ευθυγραμμίστε τις οπές για τις βίδες της με τις αντίστοιχες οπές στο περίβλημα.

4. Επανατοποθετήστε τις δύο βίδες (#6-32) που συγκρατούν τη θήκη του τροφοδοτικού στο περίβλημα.

5. Τοποθετήστε και μετακινήστε συρτά τη βάση στήριξης της κάρτας γραφικών επάνω στις ράγες στο περίβλημα.

ΩΣΗ: Το μέγεθος της βάσης στήριξης κάρτας γραφικών μπορεί να διαφέρει ανάλογα με τη διαμόρφωση κάρτας γραφικών που υπάρχει στον υπολογιστή σας.

6. Σύρετε τον μηχανισμό κλειδώματος επάνω στη βάση στήριξης της κάρτας γραφικών για να τη στερεώσετε στο περίβλημα.

7. Συνδέστε το καλώδιο τροφοδοσίας της πλακέτας συστήματος στην πλακέτα συστήματος.

8. Συνδέστε τα καλώδια του τροφοδοτικού με τα καλώδια τροφοδοσίας του επεξεργαστή.

9. Περάστε τα καλώδια του τροφοδοτικού στη διαδρομή τους μέσα από τους οδηγούς στο περίβλημα.

10. Συνδέστε τα καλώδια τροφοδοσίας της κάρτας γραφικών στη μονάδα τροφοδοτικού.

11. Συνδέστε τα καλώδια τροφοδοσίας της κάρτας γραφικών στην κάρτα γραφικών.

12. Φέρτε τον υπολογιστή σε όρθια θέση.

1. Εγκαταστήστε το κάλυμμα της αριστερής πλευράς.

2. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Αφαίρεση και εγκατάσταση στοιχείωνΔιάταξη ανεμιστήρα και ψύκτρας επεξεργαστή Αφαίρεση της διάταξης ανεμιστήρα και ψύκτρας του επεξεργαστή (65W, αερόψυξη) Προϋποθέσεις 1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

2. Αφαιρέστε το κάλυμμα της αριστερής πλευράς.

Πληροφορίες γι αυτήν την εργασία ΣΗΜΕΙΩΣΗ: Η ψύκτρα ενδέχεται να θερμανθεί στη διάρκεια της κανονικής λειτουργίας. Προτού την αγγίξετε, αφήστε να περάσει αρκετή ώρα για να κρυώσει. ΣΗΜΕΙΩΣΗ: Για να επιτευχθεί η μέγιστη ψύξη του επεξεργαστή, μην αγγίζετε τις περιοχές μεταφοράς θερμότητας επάνω στην ψύκτρα. Το λίπος της επιδερμίδας σας μπορεί να μειώσει την ικανότητα μεταφοράς θερμότητας της θερμοαγώγιμης πάστας. ΣΗΜΕΙΩΣΗ: Αυτή η διαδικασία ισχύει μόνο για υπολογιστές που αποστέλλονται από τον κατασκευαστή με επεξεργαστή 65W. ΣΗΜΕΙΩΣΗ: Στη διαδικασία αυτή περιλαμβάνεται και ο ειδικός ανεμιστήρας της πίσω πλευράς του περιβλήματος που είναι εγκατεστημένος στον υπολογιστή σας μαζί με τη διάταξη ανεμιστήρα και ψύκτρας του επεξεργαστή (65W, αερόψυξη). Στις παρακάτω εικόνες υποδεικνύεται η θέση της διάταξης ανεμιστήρα και ψύκτρας του επεξεργαστή (65W, αερόψυξη) και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

και εγκατάσταση στοιχείων 45Βήματα

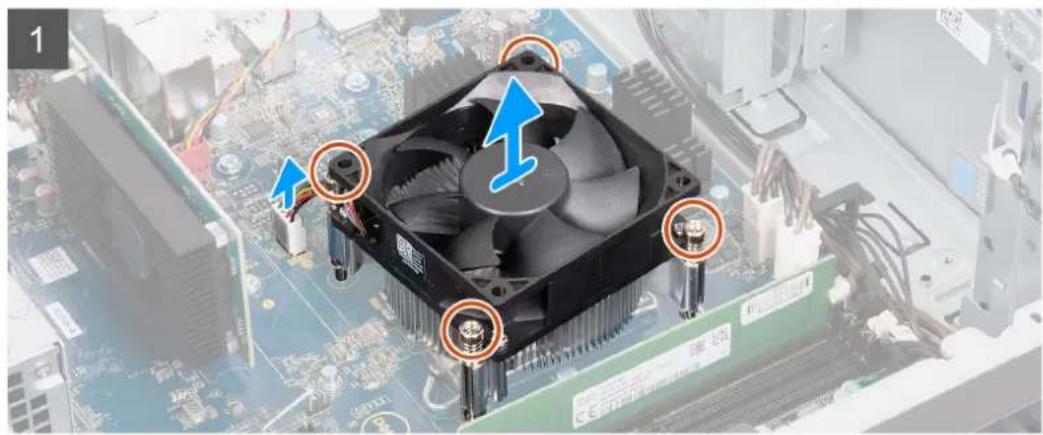

1. Τοποθετήστε τον υπολογιστή στο πλευρό του, με την αριστερή πλευρά στραμμένη προς τα πάνω.

2. Χαλαρώστε τις τέσσερις μη αποσπώμενες βίδες που συγκρατούν τη διάταξη ανεμιστήρα και ψύκτρας του επεξεργαστή στην

πλακέτα συστήματος τη μία μετά την άλλη (1>2>3>4).

3. Αποσυνδέστε το καλώδιο του ανεμιστήρα του επεξεργαστή από την πλακέτα συστήματος.

4. Σηκώστε τη διάταξη του ανεμιστήρα και της ψύκτρας του επεξεργαστή από την πλακέτα συστήματος.

5. Αποσυνδέστε το καλώδιο του ανεμιστήρα της πίσω πλευράς του περιβλήματος από την πλακέτα συστήματος.

6. Σύρετε τον ανεμιστήρα της πίσω πλευράς του περιβλήματος για να τον αποσπάσετε από τους πίρους ευθυγράμμισης και

ανασηκώστε τον για να τον αφαιρέσετε από το περίβλημα.

Αφαίρεση και εγκατάσταση στοιχείωνΕγκατάσταση της διάταξης ανεμιστήρα και ψύκτρας του επεξεργαστή (65W, αερόψυξη) Προϋποθέσεις Σε περίπτωση αντικατάστασης στοιχείου, αφαιρέστε το υπάρχον στοιχείο προτού εκτελέσετε τη διαδικασία εγκατάστασης. Πληροφορίες γι αυτήν την εργασία ΣΗΜΕΙΩΣΗ: Αν αντικαταστήσετε είτε τον επεξεργαστή είτε τη διάταξη του ανεμιστήρα και της ψύκτρας, χρησιμοποιήστε τη θερμοαγώγιμη πάστα που θα βρείτε στο κιτ για να διασφαλίσετε ότι θα επιτευχθεί θερμική αγωγιμότητα. ΣΗΜΕΙΩΣΗ: Αυτή η διαδικασία ισχύει μόνο για υπολογιστές που αποστέλλονται από τον κατασκευαστή με επεξεργαστή 65W. ΣΗΜΕΙΩΣΗ: Στη διαδικασία αυτή περιλαμβάνεται και ο ειδικός ανεμιστήρας της πίσω πλευράς του περιβλήματος που είναι εγκατεστημένος στον υπολογιστή σας μαζί με τη διάταξη ανεμιστήρα και ψύκτρας του επεξεργαστή (65W, αερόψυξη). Στις παρακάτω εικόνες υποδεικνύεται η θέση της διάταξης ανεμιστήρα και ψύκτρας του επεξεργαστή (65W, αερόψυξη) και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης. Αφαίρεση και εγκατάσταση στοιχείων 47Βήματα

1. Περάστε τους πίρους ευθυγράμμισης που βρίσκονται πάνω στο περίβλημα μέσα από τους λαστιχένιους δακτυλίους στον

ανεμιστήρα της πίσω πλευράς του περιβλήματος.

2. Συνδέστε το καλώδιο του ανεμιστήρα της πίσω πλευράς του περιβλήματος στην πλακέτα συστήματος.

3. Τοποθετήστε τη διάταξη ανεμιστήρα και ψύκτρας του επεξεργαστή στην πλακέτα συστήματος και ευθυγραμμίστε τις οπές για τις μη αποσπώμενες βίδες με τις αντίστοιχες οπές στην πλακέτα συστήματος.

4. Σφίξτε τις τέσσερις μη αποσπώμενες βίδες που συγκρατούν την ψύκτρα στην πλακέτα συστήματος τη μία μετά την άλλη με

αντίστροφη σειρά (4>3>2>1).

5. Συνδέστε το καλώδιο του ανεμιστήρα του επεξεργαστή στην πλακέτα συστήματος.

6. Φέρτε τον υπολογιστή σε όρθια θέση.

Αφαίρεση και εγκατάσταση στοιχείωνΕπόμενα βήματα

1. Εγκαταστήστε το κάλυμμα της αριστερής πλευράς.

2. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Αφαίρεση της διάταξης ανεμιστήρα και ψύκτρας του επεξεργαστή (125W, αερόψυξη) Προϋποθέσεις 1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

2. Αφαιρέστε το κάλυμμα της αριστερής πλευράς.

Πληροφορίες γι αυτήν την εργασία ΣΗΜΕΙΩΣΗ: Η ψύκτρα ενδέχεται να θερμανθεί στη διάρκεια της κανονικής λειτουργίας. Προτού την αγγίξετε, αφήστε να περάσει αρκετή ώρα για να κρυώσει. ΣΗΜΕΙΩΣΗ: Για να επιτευχθεί η μέγιστη ψύξη του επεξεργαστή, μην αγγίζετε τις περιοχές μεταφοράς θερμότητας επάνω στην ψύκτρα. Το λίπος της επιδερμίδας σας μπορεί να μειώσει την ικανότητα μεταφοράς θερμότητας της θερμοαγώγιμης πάστας. ΣΗΜΕΙΩΣΗ: Αυτή η διαδικασία ισχύει μόνο για υπολογιστές που αποστέλλονται από τον κατασκευαστή με επεξεργαστή 125W. ΣΗΜΕΙΩΣΗ: Στη διαδικασία αυτή περιλαμβάνεται και ο ειδικός ανεμιστήρας της πίσω πλευράς του περιβλήματος που είναι εγκατεστημένος στον υπολογιστή σας μαζί με τη διάταξη ανεμιστήρα και ψύκτρας του επεξεργαστή (125W, αερόψυξη). Στις παρακάτω εικόνες υποδεικνύεται η θέση της διάταξης ανεμιστήρα και ψύκτρας του επεξεργαστή (125W, αερόψυξη) και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

και εγκατάσταση στοιχείων 49Βήματα

1. Τοποθετήστε τον υπολογιστή στο πλευρό του, με την αριστερή πλευρά στραμμένη προς τα πάνω.

2. Αποσυνδέστε το καλώδιο του ανεμιστήρα της διάταξης ανεμιστήρα και ψύκτρας από την πλακέτα συστήματος.

Αφαίρεση και εγκατάσταση στοιχείων3. Χαλαρώστε τις τέσσερις μη αποσπώμενες βίδες που συγκρατούν την ψύκτρα στην πλακέτα συστήματος τη μία μετά την άλλη (1>2>3>4).

4. Σηκώστε τη διάταξη του ανεμιστήρα και της ψύκτρας του επεξεργαστή από την πλακέτα συστήματος.

5. Αποσυνδέστε το καλώδιο του ανεμιστήρα της πίσω πλευράς του περιβλήματος από την πλακέτα συστήματος.

6. Αφαιρέστε τη βίδα (M3x5) που συγκρατεί τον ανεμιστήρα της πίσω πλευράς του περιβλήματος στο περίβλημα.

7. Σύρετε και ανασηκώστε τον ανεμιστήρα της πίσω πλευράς του περιβλήματος για να τον αφαιρέσετε από το περίβλημα.

Εγκατάσταση της διάταξης ανεμιστήρα και ψύκτρας του επεξεργαστή (125W, αερόψυξη) Προϋποθέσεις Σε περίπτωση αντικατάστασης στοιχείου, αφαιρέστε το υπάρχον στοιχείο προτού εκτελέσετε τη διαδικασία εγκατάστασης. Πληροφορίες γι αυτήν την εργασία ΣΗΜΕΙΩΣΗ: Αν αντικαταστήσετε είτε τον επεξεργαστή είτε τη διάταξη του ανεμιστήρα και της ψύκτρας, χρησιμοποιήστε τη θερμοαγώγιμη πάστα που θα βρείτε στο κιτ για να διασφαλίσετε ότι θα επιτευχθεί θερμική αγωγιμότητα. ΣΗΜΕΙΩΣΗ: Αυτή η διαδικασία ισχύει μόνο για υπολογιστές που αποστέλλονται από τον κατασκευαστή με επεξεργαστή 125W. ΣΗΜΕΙΩΣΗ: Στη διαδικασία αυτή περιλαμβάνεται και ο ειδικός ανεμιστήρας της πίσω πλευράς του περιβλήματος που είναι εγκατεστημένος στον υπολογιστή σας μαζί με τη διάταξη ανεμιστήρα και ψύκτρας του επεξεργαστή (125W, αερόψυξη). Στις παρακάτω εικόνες υποδεικνύεται η θέση της διάταξης ανεμιστήρα και ψύκτρας του επεξεργαστή (125W, αερόψυξη) και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

και εγκατάσταση στοιχείων 51Βήματα

1. Περάστε τους πίρους ευθυγράμμισης που βρίσκονται πάνω στο περίβλημα μέσα από τους λαστιχένιους δακτυλίους στον

ανεμιστήρα της πίσω πλευράς του περιβλήματος. 2. Ευθυγραμμίστε την οπή για τη βίδα στον ανεμιστήρα της πίσω πλευράς του περιβλήματος με την αντίστοιχη οπή στο περίβλημα.

3. Επανατοποθετήστε τη βίδα (M3x5) που συγκρατεί τον ανεμιστήρα της πίσω πλευράς του περιβλήματος στο περίβλημα.

4. Συνδέστε το καλώδιο του ανεμιστήρα της πίσω πλευράς του περιβλήματος στην πλακέτα συστήματος.

5. Τοποθετήστε την ψύκτρα επάνω στην πλακέτα συστήματος και ευθυγραμμίστε τις μη αποσπώμενες βίδες με τις αντίστοιχες οπές στην πλακέτα συστήματος.

6. Σφίξτε τις τέσσερις μη αποσπώμενες βίδες που συγκρατούν την ψύκτρα στην πλακέτα συστήματος τη μία μετά την άλλη με

αντίστροφη σειρά (4>3>2>1).

7. Συνδέστε το καλώδιο του ανεμιστήρα της διάταξης ανεμιστήρα και ψύκτρας στην πλακέτα συστήματος.

8. Φέρτε τον υπολογιστή σε όρθια θέση.

1. Εγκαταστήστε το κάλυμμα της αριστερής πλευράς.

2. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Αφαίρεση της διάταξης ανεμιστήρα και ψύκτρας του επεξεργαστή (125W, υδρόψυξη) Προϋποθέσεις 1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

2. Αφαιρέστε το κάλυμμα της αριστερής πλευράς.

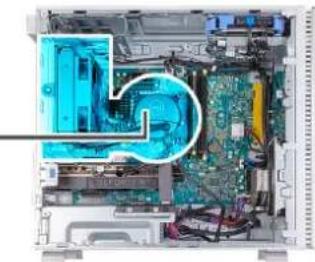

Αφαίρεση και εγκατάσταση στοιχείωνΠληροφορίες γι αυτήν την εργασία ΣΗΜΕΙΩΣΗ: Η ψύκτρα ενδέχεται να θερμανθεί στη διάρκεια της κανονικής λειτουργίας. Προτού την αγγίξετε, αφήστε να περάσει αρκετή ώρα για να κρυώσει. ΣΗΜΕΙΩΣΗ: Για να επιτευχθεί η μέγιστη ψύξη του επεξεργαστή, μην αγγίζετε τις περιοχές μεταφοράς θερμότητας επάνω στην ψύκτρα. Το λίπος της επιδερμίδας σας μπορεί να μειώσει την ικανότητα μεταφοράς θερμότητας της θερμοαγώγιμης πάστας. ΣΗΜΕΙΩΣΗ: Η διάταξη ανεμιστήρα και ψύκτρας του επεξεργαστή (125W, υδρόψυξη) αποτελείται από έναν ανεμιστήρα ψυγείου και μία ψύκτρα η οποία συνδέεται με σωλήνωση που περιέχει νερό. Προσέξτε να μην προκαλέσετε ζημιά στη σωλήνωση κατά την αφαίρεση της διάταξης ανεμιστήρα και ψύκτρας του επεξεργαστή. Αν υπάρξει διαρροή, αντικαταστήστε τη διάταξη ανεμιστήρα και ψύκτρας του επεξεργαστή. ΣΗΜΕΙΩΣΗ: Αυτή η διαδικασία ισχύει μόνο για υπολογιστές που αποστέλλονται από τον κατασκευαστή με επεξεργαστή 125W. Στις παρακάτω εικόνες υποδεικνύεται η θέση της διάταξης ανεμιστήρα και ψύκτρας του επεξεργαστή (125W, υδρόψυξη) και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

1. Τοποθετήστε τον υπολογιστή στο πλευρό του, με την αριστερή πλευρά στραμμένη προς τα πάνω.

2. Αποσυνδέστε το καλώδιο του ανεμιστήρα του ψυγείου από την πλακέτα συστήματος.

3. Αποσυνδέστε το καλώδιο της αντλίας ανεμιστήρα επεξεργαστή από την πλακέτα συστήματος.

4. Χαλαρώστε τις τέσσερις μη αποσπώμενες βίδες που συγκρατούν την ψύκτρα στην πλακέτα συστήματος τη μία μετά την άλλη

5. Αφαιρέστε τη βίδα (M3x5) που συγκρατεί τον ανεμιστήρα του ψυγείου στο περίβλημα.

και εγκατάσταση στοιχείων 536. Σύρετε τον ανεμιστήρα του ψυγείου για να τον αποσπάσετε από τους πίρους ευθυγράμμισης και ανασηκώστε τον για να τον αφαιρέσετε από το περίβλημα.

7. Σηκώστε τη διάταξη του ανεμιστήρα και της ψύκτρας του επεξεργαστή από την πλακέτα συστήματος.

Εγκατάσταση της διάταξης ανεμιστήρα και ψύκτρας του επεξεργαστή (125W, υδρόψυξη) Προϋποθέσεις Σε περίπτωση αντικατάστασης στοιχείου, αφαιρέστε το υπάρχον στοιχείο προτού εκτελέσετε τη διαδικασία εγκατάστασης. Πληροφορίες γι αυτήν την εργασία ΣΗΜΕΙΩΣΗ: Αν αντικαταστήσετε είτε τον επεξεργαστή είτε τη διάταξη του ανεμιστήρα και της ψύκτρας, χρησιμοποιήστε τη θερμοαγώγιμη πάστα που θα βρείτε στο κιτ για να διασφαλίσετε ότι θα επιτευχθεί θερμική αγωγιμότητα. ΣΗΜΕΙΩΣΗ: Η διάταξη ανεμιστήρα και ψύκτρας του επεξεργαστή (125W, υδρόψυξη) αποτελείται από έναν ανεμιστήρα ψυγείου και μία ψύκτρα η οποία συνδέεται με σωλήνωση που περιέχει νερό. Βεβαιωθείτε ότι δεν έχει προκληθεί ζημιά στη σωλήνωση και ότι δεν υπάρχουν διαρροές προτού επανατοποθετήσετε τη διάταξη ανεμιστήρα και ψύκτρας του επεξεργαστή. ΣΗΜΕΙΩΣΗ: Αυτή η διαδικασία ισχύει μόνο για υπολογιστές που αποστέλλονται από τον κατασκευαστή με επεξεργαστή 125W. Στις παρακάτω εικόνες υποδεικνύεται η θέση της διάταξης ανεμιστήρα και ψύκτρας του επεξεργαστή (125W, υδρόψυξη) και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

Αφαίρεση και εγκατάσταση στοιχείωνΒήματα 1. Τοποθετήστε την ψύκτρα επάνω στην πλακέτα συστήματος και ευθυγραμμίστε τις μη αποσπώμενες βίδες με τις αντίστοιχες οπές στην πλακέτα συστήματος.

2. Σφίξτε τις τέσσερις μη αποσπώμενες βίδες που συγκρατούν την ψύκτρα στην πλακέτα συστήματος τη μία μετά την άλλη με

αντίστροφη σειρά (4>3>2>1).

3. Περάστε τους πίρους ευθυγράμμισης που βρίσκονται πάνω στο περίβλημα μέσα από τους λαστιχένιους δακτυλίους στον

ανεμιστήρα του ψυγείου.

4. Ευθυγραμμίστε την οπή για τη βίδα στον ανεμιστήρα του ψυγείου με την αντίστοιχη οπή στο περίβλημα.

5. Επανατοποθετήστε τη βίδα (M3x5) που συγκρατεί τον ανεμιστήρα του ψυγείου στο περίβλημα.

6. Συνδέστε το καλώδιο του ανεμιστήρα του ψυγείου στην πλακέτα συστήματος.

7. Συνδέστε το καλώδιο της αντλίας του ανεμιστήρα επεξεργαστή στην πλακέτα συστήματος.

8. Φέρτε τον υπολογιστή σε όρθια θέση.

1. Εγκαταστήστε το κάλυμμα της αριστερής πλευράς.

2. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Ψύκτρα ρύθμισης τάσης Αφαίρεση της ψύκτρας ρυθμιστή τάσης Προϋποθέσεις 1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

2. Αφαιρέστε το κάλυμμα της αριστερής πλευράς.

3. Αφαιρέστε τη διάταξη ανεμιστήρα και ψύκτρας του επεξεργαστή (125W, αερόψυξη), αν υπάρχει

Πληροφορίες γι αυτήν την εργασία

ΩΣΗ: Η ψύκτρα ενδέχεται να θερμανθεί στη διάρκεια της κανονικής λειτουργίας. Προτού την αγγίξετε, αφήστε να περάσει αρκετή ώρα για να κρυώσει. ΣΗΜΕΙΩΣΗ: Για να επιτευχθεί η μέγιστη ψύξη του επεξεργαστή, μην αγγίζετε τις περιοχές μεταφοράς θερμότητας επάνω στην ψύκτρα. Το λίπος της επιδερμίδας σας μπορεί να μειώσει την ικανότητα μεταφοράς θερμότητας της θερμοαγώγιμης πάστας. Στην(ις) παρακάτω εικόνα(ες) υποδεικνύεται η θέση της ψύκτρας ρύθμισης τάσης και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

και εγκατάσταση στοιχείων 55Βήματα

1. Τοποθετήστε τον υπολογιστή στο πλευρό του, με την αριστερή πλευρά στραμμένη προς τα πάνω.

2. Αφαιρέστε τις τέσσερις μη αποσπώμενες βίδες που συγκρατούν την ψύκτρα ρύθμισης τάσης στην πλακέτα συστήματος.

3. Ανασηκώστε την ψύκτρα ρύθμισης τάσης και αφαιρέστε την από την πλακέτα συστήματος.

Εγκατάσταση της ψύκτρας ρυθμιστή τάσης Προϋποθέσεις Σε περίπτωση αντικατάστασης στοιχείου, αφαιρέστε το υπάρχον στοιχείο προτού εκτελέσετε τη διαδικασία εγκατάστασης. Πληροφορίες γι αυτήν την εργασία Στην(ις) παρακάτω εικόνα(ες) υποδεικνύεται η θέση της ψύκτρας ρύθμισης τάσης και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

Αφαίρεση και εγκατάσταση στοιχείωνΒήματα

1. Τοποθετήστε την ψύκτρα ρύθμισης τάσης επάνω στην πλακέτα συστήματος.

2. Ευθυγραμμίστε τις μη αποσπώμενες βίδες στην ψύκτρα ρύθμισης τάσης με τις αντίστοιχες οπές στην πλακέτα συστήματος.

3. Σφίξτε τις τέσσερις μη αποσπώμενες βίδες που συγκρατούν την ψύκτρα ρύθμισης τάσης στην πλακέτα συστήματος.

4. Φέρτε τον υπολογιστή σε όρθια θέση.

1. Εγκαταστήστε τη διάταξη ανεμιστήρα και ψύκτρας του επεξεργαστή (125W, αερόψυξη), αν υπάρχει

2. Εγκαταστήστε το κάλυμμα της αριστερής πλευράς.

3. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Επεξεργαστής Αφαίρεση του επεξεργαστή Προϋποθέσεις 1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

2. Αφαιρέστε το κάλυμμα της αριστερής πλευράς.

3. Αφαιρέστε τη διάταξη ανεμιστήρα και ψύκτρας (65W) ή τη διάταξη ανεμιστήρα και ψύκτρας (125W), ανάλογα με τον εξοπλισμό του υπολογιστή. Πληροφορίες γι αυτήν την εργασία Στις παρακάτω εικόνες υποδεικνύεται η θέση του επεξεργαστή και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

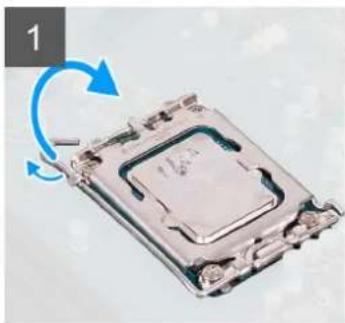

και εγκατάσταση στοιχείων 57Βήματα 1. Πιέστε προς τα κάτω τον μοχλό αποδέσμευσης και μετά προς τα έξω, για να τον αποδεσμεύσετε από τη γλωττίδα συγκράτησης.

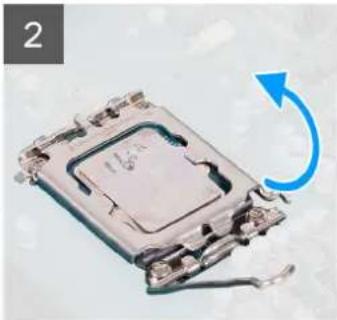

2. Τραβήξτε ως το τέρμα τον μοχλό αποδέσμευσης και ανοίξτε το κάλυμμα του επεξεργαστή.

: Κατά την αφαίρεση του επεξεργαστή, να μην αγγίζετε καμία από τις ακίδες μέσα στην υποδοχή και να μην επιτρέπετε να πέφτουν αντικείμενα πάνω στις ακίδες της υποδοχής.

3. Σηκώστε απαλά τον επεξεργαστή και αφαιρέστε τον από την υποδοχή του.

Εγκατάσταση του επεξεργαστή Προϋποθέσεις Σε περίπτωση αντικατάστασης στοιχείου, αφαιρέστε το υπάρχον στοιχείο προτού εκτελέσετε τη διαδικασία εγκατάστασης. Πληροφορίες γι αυτήν την εργασία Στις παρακάτω εικόνες υποδεικνύεται η θέση του επεξεργαστή και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

Αφαίρεση και εγκατάσταση στοιχείωνΒήματα

1. Βεβαιωθείτε ότι ο μοχλός αποδέσμευσης στην υποδοχή του επεξεργαστή είναι τραβηγμένος ως το τέρμα στη θέση ανοίγματος.

ΣΗΜΕΙΩΣΗ: Στη γωνία της ακίδας 1 του επεξεργαστή υπάρχει ένα τρίγωνο που ευθυγραμμίζεται με το τρίγωνο στη γωνία της ακίδας 1 στην υποδοχή του επεξεργαστή. Όταν ο επεξεργαστής είναι τοποθετημένος στην ενδεδειγμένη θέση, τότε και οι τέσσερις γωνίες είναι ευθυγραμμισμένες στο ίδιο ύψος. Αν μία ή περισσότερες γωνίες του επεξεργαστή είναι πιο ψηλά από τις υπόλοιπες, ο επεξεργαστής δεν έχει τοποθετηθεί στην ενδεδειγμένη θέση. 2. Ευθυγραμμίστε τις εγκοπές στον επεξεργαστή με τις γλωττίδες στην υποδοχή του και τοποθετήστε τον επεξεργαστή μέσα στην υποδοχή του. ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι η εγκοπή του καλύμματος του επεξεργαστή είναι τοποθετημένη κάτω από το σημείο ευθυγράμμισης.

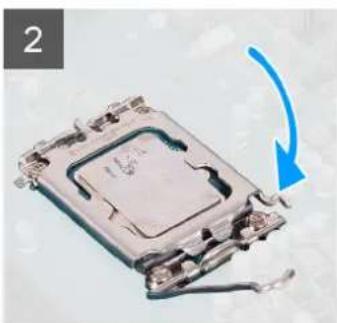

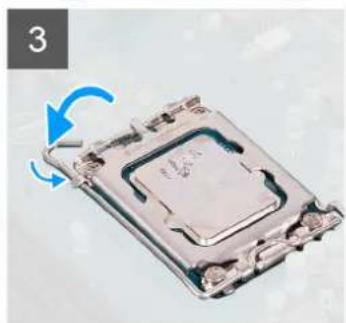

3. Αφού ο επεξεργαστής εφαρμόσει πλήρως στην υποδοχή, περιστρέψτε τον μοχλό συγκράτησης προς τα κάτω και τοποθετήστε

τον κάτω από την γλωττίδα του καλύμματος του επεξεργαστή. Επόμενα βήματα

1. Εγκαταστήστε τη διάταξη ανεμιστήρα και ψύκτρας (65W) ή τη διάταξη ανεμιστήρα και ψύκτρας (125W), ανάλογα με τον

εξοπλισμό του υπολογιστή.

2. Εγκαταστήστε το κάλυμμα της αριστερής πλευράς.

3. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Πλακέτα συστήματος Αφαίρεση της πλακέτας συστήματος Προϋποθέσεις 1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

2. Αφαιρέστε το κάλυμμα της αριστερής πλευράς.

3. Αφαιρέστε το μπροστινό κάλυμμα.

4. Αφαιρέστε τη μνήμη.

5. Αφαιρέστε τη μονάδα δίσκου στερεάς κατάστασης 2230 ή τη μονάδα δίσκου στερεάς κατάστασης 2280, ανάλογα με τον

εξοπλισμό του υπολογιστή.

6. Αφαιρέστε την κάρτα γραφικών, εάν υπάρχει.

7. Αφαιρέστε την κάρτα ασύρματης επικοινωνίας.

8. Αφαιρέστε την μπαταρία σε σχήμα νομίσματος.

9. Αφαιρέστε την ψύκτρα ρύθμισης τάσης, εάν υπάρχει.

10. Αφαιρέστε τη διάταξη ανεμιστήρα και ψύκτρας (65W) ή τη διάταξη ανεμιστήρα και ψύκτρας (125W), ανάλογα με τον εξοπλισμό του υπολογιστή.

11. Αφαιρέστε τον επεξεργαστή.

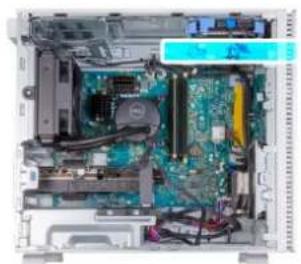

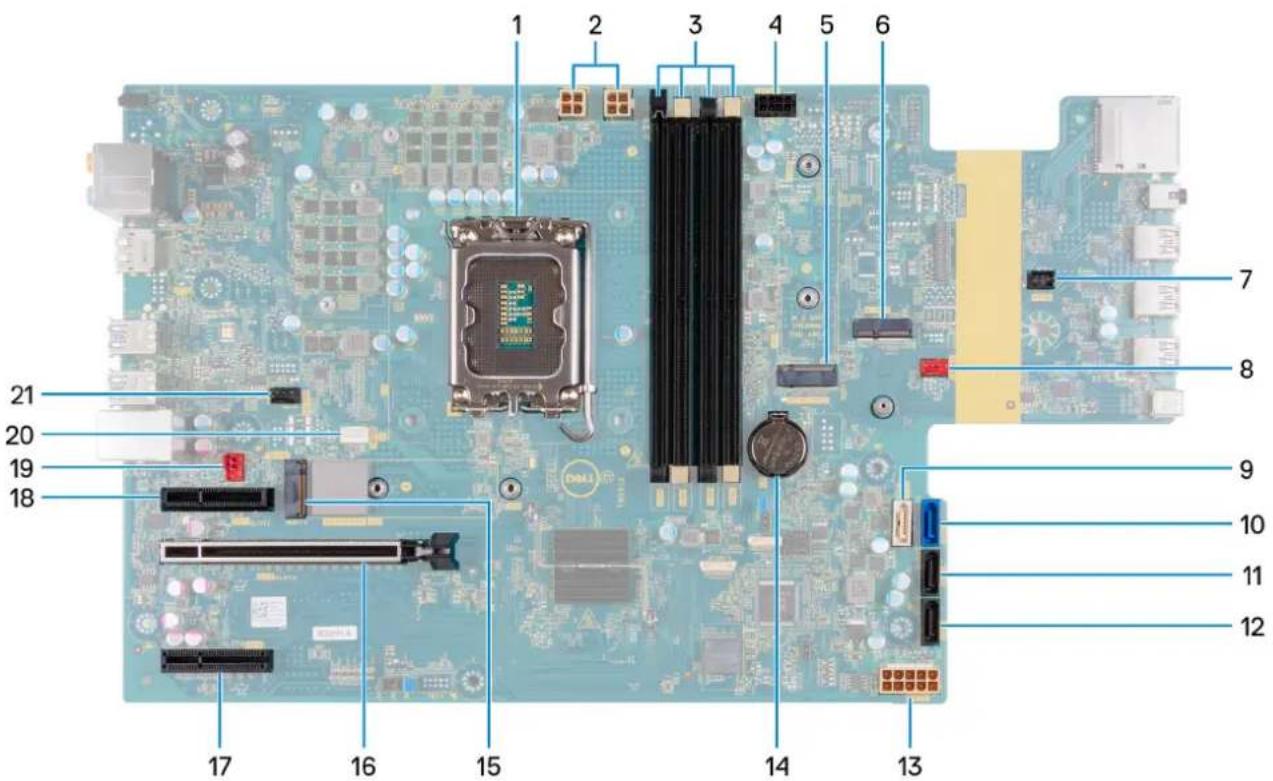

Πληροφορίες γι αυτήν την εργασία Στην παρακάτω εικόνα υποδεικνύονται οι υποδοχές τοποθέτησης και σύνδεσης στην πλακέτα συστήματος.

και εγκατάσταση στοιχείων 591. υποδοχή επεξεργαστή

2. καλώδια τροφοδοσίας επεξεργαστή

Από τα αριστερά (α>β>γ>δ): a. DIMM 3 b. DIMM 1 c. DIMM 4 d. DIMM 2

4. Καλώδιο τροφοδοσίας SATA

5. υποδοχή M.2 2230/2280 για μονάδα δίσκου στερεάς κατάστασης

6. υποδοχή M.2 2230 για κάρτας ασύρματης επικοινωνίας

7. καλώδιο κουμπιού λειτουργίας

8. καλώδιο ανεμιστήρα περιβλήματος

9. καλώδιο δεδομένων μονάδας οπτικού δίσκου / σκληρού δίσκου (SATA 3)

10. καλώδιο δεδομένων σκληρού δίσκου (SATA 0)

11. καλώδιο δεδομένων σκληρού δίσκου (SATA 1)

12. καλώδιο δεδομένων σκληρού δίσκου (SATA 2)

13. καλώδιο τροφοδοσίας πλακέτας συστήματος

14. υποδοχή μπαταρίας σε σχήμα νομίσματος

15. υποδοχή M.2 2230/2280 για μονάδα δίσκου στερεάς κατάστασης

16. υποδοχή PCIe x16 (SLOT 2)

17. υποδοχή PCIe x4 (SLOT 4)

18. υποδοχή PCIe x4 (SLOT 1)

19. καλώδιο ανεμιστήρα διάταξης ανεμιστήρα και ψύκτρας

20. καλώδιο ανεμιστήρα επεξεργαστή

21. καλώδιο αντλίας ανεμιστήρα επεξεργαστή

Στις παρακάτω εικόνες υποδεικνύεται η θέση της πλακέτας συστήματος και παρέχεται μια οπτική αναπαράσταση της διαδικασίας

Αφαίρεση και εγκατάσταση στοιχείωνΑφαίρεση και εγκατάσταση στοιχείων 61Βήματα

1. Αφαιρέστε τη βίδα (αρ. 6-32) που συγκρατεί το μπροστινό στήριγμα εισόδου/εξόδου στο περίβλημα.

2. Στρέψτε το υποστήριγμα της μπροστινής πλακέτας εισόδου/εξόδου και αφαιρέστε το από το περίβλημα.

3. Αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στην πλακέτα συστήματος.

4. Αφαιρέστε τις εννέα βίδες (#6-32) που συγκρατούν την πλακέτα συστήματος στο περίβλημα.

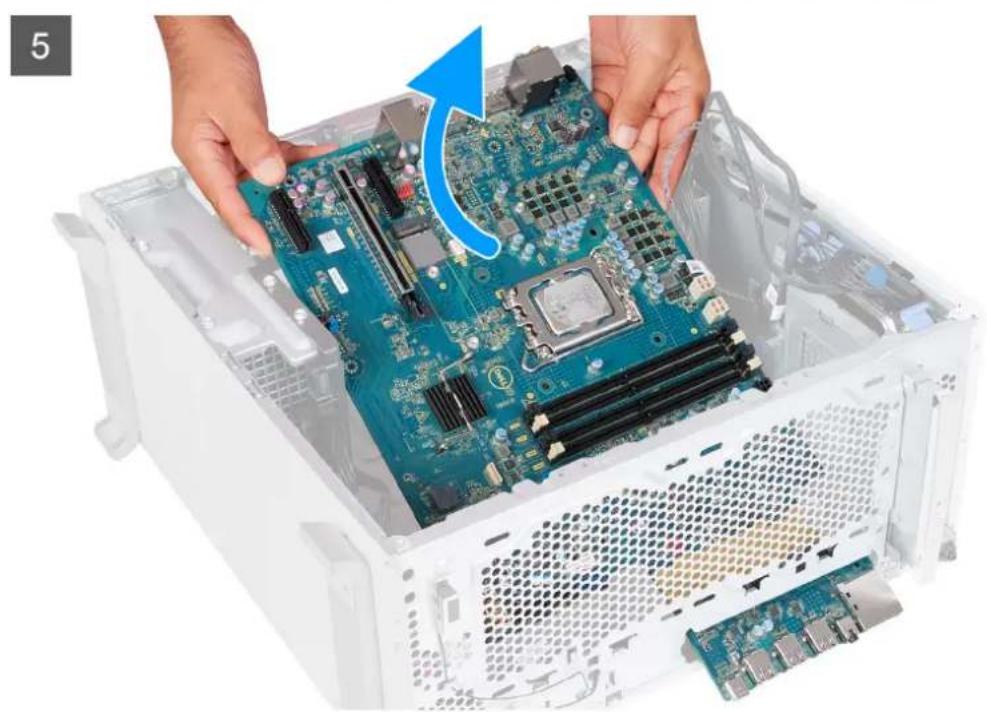

5. Σηκώστε γυρτά την πλακέτα συστήματος και αφαιρέστε την από το πλαίσιο του υπολογιστή.

Αφαίρεση και εγκατάσταση στοιχείωνΕγκατάσταση της πλακέτας συστήματος Προϋποθέσεις Σε περίπτωση αντικατάστασης στοιχείου, αφαιρέστε το υπάρχον στοιχείο προτού εκτελέσετε τη διαδικασία εγκατάστασης. Πληροφορίες γι αυτήν την εργασία Στην παρακάτω εικόνα υποδεικνύονται οι υποδοχές τοποθέτησης και σύνδεσης στην πλακέτα συστήματος.

1. υποδοχή επεξεργαστή

2. καλώδια τροφοδοσίας επεξεργαστή

Από τα αριστερά (α>β>γ>δ): a. DIMM 3 b. DIMM 1 c. DIMM 4 d. DIMM 2

4. Καλώδιο τροφοδοσίας SATA

5. υποδοχή M.2 2230/2280 για μονάδα δίσκου στερεάς κατάστασης

6. υποδοχή M.2 2230 για κάρτας ασύρματης επικοινωνίας

7. καλώδιο κουμπιού λειτουργίας

8. καλώδιο ανεμιστήρα περιβλήματος

9. καλώδιο δεδομένων μονάδας οπτικού δίσκου / σκληρού δίσκου (SATA 3)

10. καλώδιο δεδομένων σκληρού δίσκου (SATA 0)

11. καλώδιο δεδομένων σκληρού δίσκου (SATA 1)

12. καλώδιο δεδομένων σκληρού δίσκου (SATA 2)

13. καλώδιο τροφοδοσίας πλακέτας συστήματος

14. υποδοχή μπαταρίας σε σχήμα νομίσματος

15. υποδοχή M.2 2230/2280 για μονάδα δίσκου στερεάς κατάστασης

16. υποδοχή PCIe x16 (SLOT 2)

17. υποδοχή PCIe x4 (SLOT 4)

και εγκατάσταση στοιχείων 6318. υποδοχή PCIe x4 (SLOT 1)

19. καλώδιο ανεμιστήρα διάταξης ανεμιστήρα και ψύκτρας

20. καλώδιο ανεμιστήρα επεξεργαστή

21. καλώδιο αντλίας ανεμιστήρα επεξεργαστή

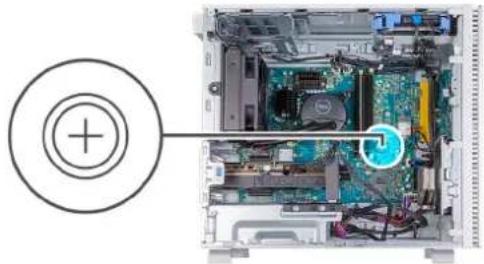

Στις παρακάτω εικόνες υποδεικνύεται η θέση της πλακέτας συστήματος και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης. 64 Αφαίρεση και εγκατάσταση στοιχείωνΒήματα

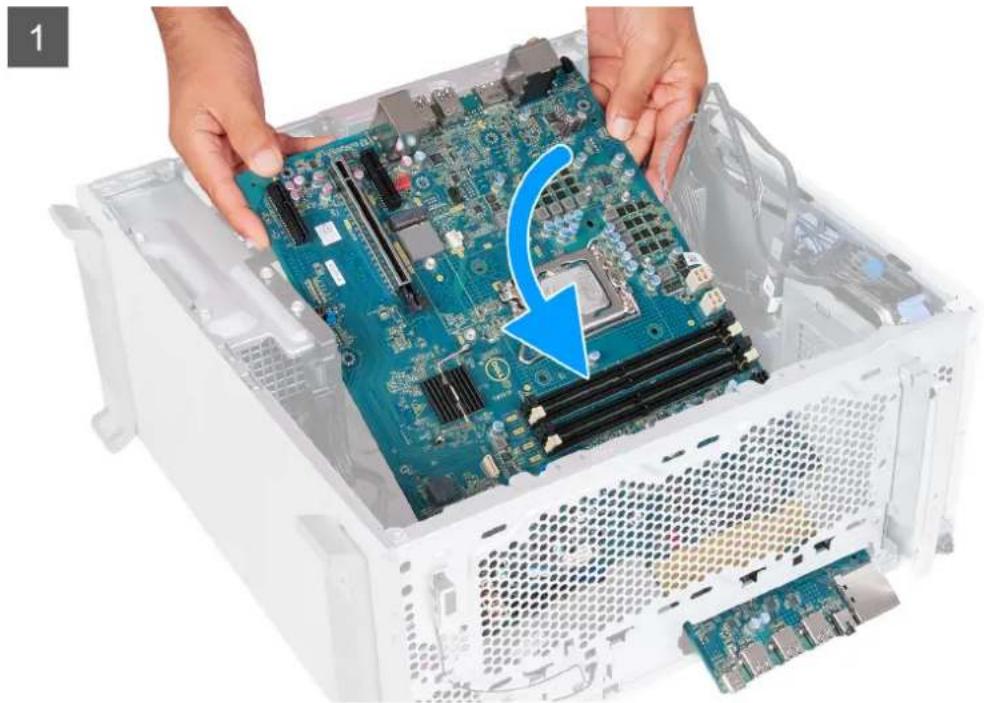

1. Σύρετε τις πίσω θύρες εισόδου/εξόδου της πλακέτας συστήματος μέσα στις μπροστινές υποδοχές εισόδου/εξόδου στο

περίβλημα, και ευθυγραμμίστε τις οπές για τις βίδες της πλακέτας συστήματος με τις αντίστοιχες οπές στο περίβλημα.

2. Επανατοποθετήστε τις εννέα βίδες (#6-32) που συγκρατούν την πλακέτα συστήματος στο περίβλημα.

3. Δρομολογήστε και συνδέστε όλα τα καλώδια που αποσυνδέσατε από την πλακέτα συστήματος.

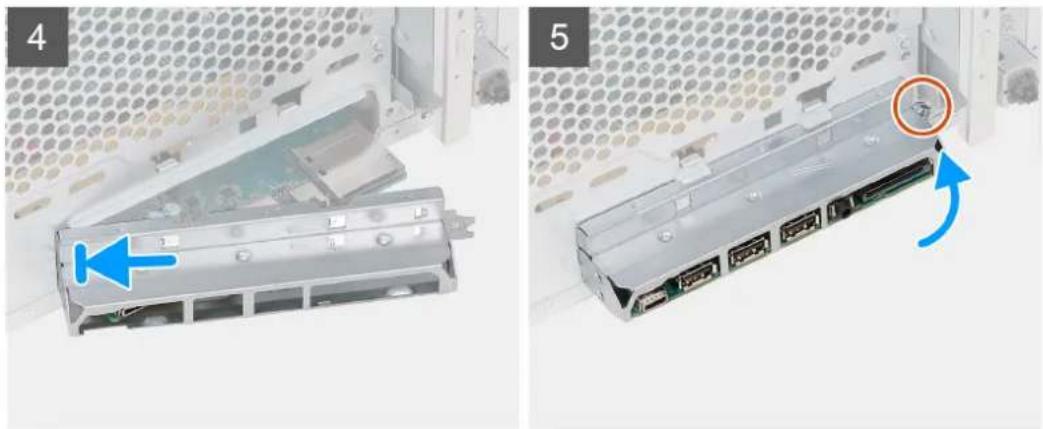

4. Τοποθετήστε τη βάση στήριξης μπροστινής πλακέτας εισόδου/εξόδου και ευθυγραμμίστε τη με την υποδοχή εισόδου/εξόδου

5. Επανατοποθετήστε τη βίδα (αρ. 6-32) που συγκρατεί το μπροστινό στήριγμα εισόδου/εξόδου στο περίβλημα.

και εγκατάσταση στοιχείων 65Επόμενα βήματα

1. Εγκαταστήστε τον επεξεργαστή.

2. Εγκαταστήστε τη διάταξη ανεμιστήρα και ψύκτρας (65W) ή τη διάταξη ανεμιστήρα και ψύκτρας (125W), ανάλογα με τον

εξοπλισμό του υπολογιστή.

3. Εγκαταστήστε την ψύκτρα ρύθμισης τάσης, εάν υπάρχει.

4. Εγκαταστήστε την μπαταρία σε σχήμα νομίσματος.

5. Εγκαταστήστε την κάρτα ασύρματης επικοινωνίας.

6. Εγκαταστήστε την κάρτα γραφικών, εάν υπάρχει.

7. Εγκαταστήστε τη μονάδα δίσκου στερεάς κατάστασης 2230 ή τη μονάδα δίσκου στερεάς κατάστασης 2280, ανάλογα με τον

εξοπλισμό του υπολογιστή.

8. Εγκαταστήστε τη μνήμη.

9. Εγκαταστήστε το μπροστινό κάλυμμα.

10. Εγκαταστήστε το κάλυμμα της αριστερής πλευράς.

11. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

66 Αφαίρεση και εγκατάσταση στοιχείωνΠρογράμματα οδήγησης και στοιχεία λήψης Κατά την αντιμετώπιση προβλημάτων σχετικά με προγράμματα οδήγησης, καθώς και κατά τη λήψη ή την εγκατάσταση προγραμμάτων οδήγησης, συνιστάται να διαβάζετε το άρθρο Συχνές ερωτήσεις για τα προγράμματα οδήγησης και τα στοιχεία λήψης 000123347 στη γνωσιακή βάση της Dell.

Προγράμματα οδήγησης και στοιχεία λήψης 67Ρύθμιση συστήματος ΣΗΜΕΙΩΣΗ: Ανάλογα με τον υπολογιστή και τις εγκατεστημένες συσκευές, μπορεί να μην εμφανίζονται τα στοιχεία που παρατίθενται σε αυτήν την ενότητα. Ρύθμιση συστήματος ΠΡΟΣΟΧΗ: Αν δεν έχετε μεγάλη εμπειρία στη χρήση υπολογιστή, μην αλλάξετε τις ρυθμίσεις στο πρόγραμμα ρύθμισης του BIOS. Ορισμένες αλλαγές μπορεί να κάνουν τον υπολογιστή σας να μην λειτουργεί σωστά. ΣΗΜΕΙΩΣΗ: Προτού αλλάξετε τις ρυθμίσεις στο πρόγραμμα ρύθμισης του BIOS, συνιστούμε να σημειώσετε τις πληροφορίες που θα βρείτε στην οθόνη του προγράμματος ρύθμισης του BIOS γιατί θα σας φανούν χρήσιμες στο μέλλον. Χρησιμοποιήστε το πρόγραμμα ρύθμισης του BIOS για τους εξής σκοπούς: ● Να βρείτε πληροφορίες όσον αφορά το υλικό που είναι εγκατεστημένο στον υπολογιστή σας, π.χ. το μέγεθος της RAM και του σκληρού δίσκου. ● Να αλλάξετε τις πληροφορίες διαμόρφωσης του συστήματος. ● Να ορίσετε ή να αλλάξετε μια επιλογή που επιλέγεται από τον χρήστη, όπως ο κωδικός πρόσβασης χρήστη, ο τύπος του σκληρού δίσκου που είναι εγκατεστημένος και η ενεργοποίηση ή απενεργοποίηση βασικών συσκευών. Επισκόπηση BIOS Το BIOS διαχειρίζεται τη ροή δεδομένων μεταξύ του λειτουργικού συστήματος του υπολογιστή και προσαρτημένων συσκευών, π.χ. σκληρού δίσκου, προσαρμογέα βίντεο, πληκτρολογίου, ποντικιού και εκτυπωτή. Είσοδος στο πρόγραμμα ρύθμισης του BIOS Πληροφορίες γι αυτήν την εργασία Εκκινήστε (ή επανεκκινήστε) τον υπολογιστή σας και πιέστε το πλήκτρο F2 αμέσως. Πλήκτρα πλοήγησης

ΩΣΗ: Για τις περισσότερες από τις επιλογές στο πρόγραμμα System Setup (Ρύθμιση συστήματος), οι αλλαγές που κάνετε καταγράφονται αλλά δεν τίθενται σε ισχύ αν δεν γίνει επανεκκίνηση του συστήματος. Πλήκτρα Πλοήγηση Βέλος προς τα

Σας μεταφέρει στο προηγούμενο πεδίο. Βέλος προς τα

Σας μεταφέρει στο επόμενο πεδίο. Enter Σας επιτρέπει να επιλέξετε τιμή στο επιλεγμένο πεδίο (αν ισχύει κατά περίσταση) ή να ακολουθήσετε τον σύνδεσμο που θα βρείτε στο πεδίο.

διαστήματος Αναπτύσσει ή συμπτύσσει μια αναπτυσσόμενη λίστα, αν ισχύει κατά περίσταση. Καρτέλα Σας μεταφέρει στην επόμενη περιοχή εστίασης.

68 Ρύθμιση συστήματοςΠλήκτρα Πλοήγηση Esc Πηγαίνει στην προηγούμενη σελίδα μέχρι να εμφανιστεί η κύρια οθόνη. Με το πάτημα που πλήκτρου Esc στην κύρια οθόνη, εμφανίζεται ένα μήνυμα που σας ζητά να αποθηκεύσετε τυχόν μη αποθηκευμένες αλλαγές και γίνεται επανεκκίνηση του συστήματος. Ακολουθία εκκίνησης Η δυνατότητα Boot Sequence (Ακολουθία εκκίνησης) σάς επιτρέπει να παρακάμψετε τη σειρά συσκευών εκκίνησης που έχει καθοριστεί μέσω του προγράμματος System Setup (Ρύθμιση συστήματος) και να πραγματοποιήσετε απευθείας εκκίνηση από μια συγκεκριμένη συσκευή (για παράδειγμα, μονάδα οπτικού δίσκου ή σκληρό δίσκο). Κατά την εκτέλεση του αυτοδιαγνωστικού προγράμματος εκκίνησης (POST), όταν εμφανίζεται το λογότυπο της Dell, μπορείτε να κάνετε τα εξής: ● Να αποκτήσετε πρόσβαση στο πρόγραμμα System Setup (Ρύθμιση συστήματος) πιέζοντας το πλήκτρο F2 ● Να εμφανίσετε το μενού εκκίνησης για μία φορά πιέζοντας το πλήκτρο F12 Στο μενού εκκίνησης για μία φορά εμφανίζονται οι συσκευές από τις οποίες μπορεί να γίνει εκκίνηση, συμπεριλαμβανομένης της επιλογής των διαγνωστικών. Οι επιλογές του μενού εκκίνησης είναι: ● Αφαιρούμενη μονάδα δίσκου (αν υπάρχει) ● Μονάδα δίσκου STXXXX (αν υπάρχει) ΣΗΜΕΙΩΣΗ: Το XXX υποδηλώνει τον αριθμό της μονάδας δίσκου SATA. ● Μονάδα οπτικού δίσκου (αν υπάρχει) ● Σκληρός δίσκος SATA (αν υπάρχει) ● Διαγνωστικά Η οθόνη της ακολουθίας εκκίνησης επίσης παρουσιάζει την επιλογή για πρόσβαση στην οθόνη του προγράμματος System Setup. Επιλογές στο πρόγραμμα System Setup

ΩΣΗ: Ανάλογα με τον υπολογιστή σας και τις εγκατεστημένες συσκευές, ενδέχεται να μην εμφανίζονται όλα τα στοιχεία που παρατίθενται στην ενότητα αυτή. Πίνακας 3. Επιλογές στο πρόγραμμα System setup—Μενού Main Main System Time Παρουσιάζεται η τρέχουσα ώρα σε μορφότυπο ωω:λλ:δδ (ώρα/λεπτό/δευτερόλεπτο). System Date Παρουσιάζεται η τρέχουσα ημερομηνία σε μορφότυπο μμ/ηη/εε (μήνας/ημέρα/έτος). BIOS Version Εμφανίζει τον αριθμό έκδοσης του BIOS. Product Name Παρουσιάζεται το όνομα του προϊόντος. Προεπιλογή: XPS

Service Tag Παρουσιάζεται η ετικέτα εξυπηρέτησης του υπολογιστή σας. Asset Tag Παρουσιάζεται η ετικέτα περιουσιακού στοιχείου για τον υπολογιστή σας. CPU Type Εμφανίζει τον τύπο του επεξεργαστή. CPU Speed Παρουσιάζεται η ταχύτητα του επεξεργαστή. CPU ID Εμφανίζει τον κωδικό αναγνώρισης του επεξεργαστή. CPU Cache L1 Cache Εμφανίζει το μέγεθος της μνήμης cache L1 του επεξεργαστή. L2 Cache Εμφανίζει το μέγεθος της μνήμης cache L2 του επεξεργαστή. Ρύθμιση συστήματος 69Πίνακας 3. Επιλογές στο πρόγραμμα System setup—Μενού Main(συνεχίζεται) Main L3 Cache Εμφανίζει το μέγεθος της μνήμης cache L3 του επεξεργαστή. Discrete Graphics 1 Παρουσιάζεται η κύρια διακριτή κάρτα γραφικών του υπολογιστή σας. First HDD Παρουσιάζονται πληροφορίες για τη μονάδα HDD που είναι εγκατεστημένη στην πρώτη μονάδα HDD. Second HDD Παρουσιάζονται πληροφορίες για τη μονάδα HDD που είναι εγκατεστημένη στη δεύτερη μονάδα δίσκου. M.2 PCIe SSD-0/1 Παρουσιάζονται πληροφορίες για τη μονάδα SSD που είναι εγκατεστημένη στην SSD-0/1. System Memory Παρουσιάζεται η συνολική εγκατεστημένη μνήμη του υπολογιστή. Memory Speed Εμφανίζει την ταχύτητα της μνήμης. Πίνακας 4. Επιλογές στο πρόγραμμα System setup (Ρύθμιση συστήματος)—Μενού Advanced (Για προχωρημένους) Advanced Virtualization Virtualization Δραστικοποιεί τη δυνατότητα του υπολογιστή να θέτει σε λειτουργία μια οθόνη εικονικής μηχανής (VMM). Προεπιλεγμένη ρύθμιση: Enabled Intel(R) SpeedStep Intel(R) SpeedStep Δραστικοποιεί ή αδρανοποιεί τη δυνατότητα Intel(R) SpeedStep. Προεπιλεγμένη ρύθμιση: Enabled Intel Speed Shift Technology Intel Speed Shift Technology Δραστικοποιεί ή αδρανοποιεί την τεχνολογία Intel Speed Shift Technology. Προεπιλεγμένη ρύθμιση: Enabled HyperThread Control HyperThread Control Δραστικοποιεί ή αδρανοποιεί την τεχνολογία HyperThread Control. Προεπιλεγμένη ρύθμιση: Enabled Multi-Cores Support Multiple-Cores Support Σας επιτρέπει να διαμορφώσετε την υποστήριξη πολλαπλών

Προεπιλεγμένη ρύθμιση: All Multiple Atom cores Multiple Atom cores Σας επιτρέπει να διαμορφώσετε τους πολλαπλούς πυρήνες Atom. Προεπιλεγμένη ρύθμιση: All Trusted Execution Trusted Execution Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε την τεχνολογία αξιόπιστης εκτέλεσης. Προεπιλεγμένη ρύθμιση: Disabled 70 Ρύθμιση συστήματοςΠίνακας 4. Επιλογές στο πρόγραμμα System setup (Ρύθμιση συστήματος)—Μενού Advanced (Για προχωρημένους)(συνεχίζεται) Advanced Integrated NIC Integrated NIC Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τον ενσωματωμένο ελεγκτή NIC. Προεπιλεγμένη ρύθμιση: Enabled SATA/NVME Operation SATA/NVME Operation Ορίζει τον τρόπο λειτουργίας του ελεγκτή ενσωματωμένης συσκευής αποθήκευσης. Προεπιλεγμένη ρύθμιση: RAID on

Μικρόφωνο Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τη συσκευή μικροφώνου. Προεπιλεγμένη ρύθμιση: Enabled PCIe Resizeable Base Address Register (BAR) PCIe Resizeable Base Address Register (BAR) Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τη δυνατότητα Resizable Base Address Register (BAR). Προεπιλεγμένη ρύθμιση: Disabled IPv4 HTTP Support IPv4 HTTP Support Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε την υποστήριξη IPv4 HTTP. Προεπιλεγμένη ρύθμιση: Disabled IPv6 HTTP Support IPv6 HTTP Support Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε την υποστήριξη IPv6 HTTP. Προεπιλεγμένη ρύθμιση: Disabled USB Configuration Front USB Ports Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τις μπροστινές θύρες USB. Προεπιλεγμένη ρύθμιση: Enabled Rear USB Ports Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τις πίσω θύρες USB. Προεπιλεγμένη ρύθμιση: Enabled Power Options AC Recovery Ορίζει την ενέργεια του υπολογιστή όταν αποκατασταθεί η τροφοδοσία. Προεπιλεγμένη ρύθμιση: Power Off Deep Sleep Control Σας επιτρέπει να καθορίσετε τους ελέγχους όταν είναι δραστικοποιημένη η δυνατότητα Deep Sleep (Βαθύς ύπνος). Προεπιλεγμένη ρύθμιση: Enabled in S4 and S5 USB PowerShare in S4/S5 state Σας επιτρέπει να φορτίζετε εξωτερικές συσκευές. Προεπιλεγμένη ρύθμιση: Disabled Ρύθμιση συστήματος 71Πίνακας 4. Επιλογές στο πρόγραμμα System setup (Ρύθμιση συστήματος)—Μενού Advanced (Για προχωρημένους)(συνεχίζεται) Advanced USB PowerShare in Sleep State Σας επιτρέπει να δραστικοποιήσετε τη δυνατότητα αφύπνισης του συστήματος από την κατάσταση αναστολής λειτουργίας με χρήση των μπροστινών συσκευών USB. Προεπιλεγμένη ρύθμιση: Normal Auto Power On Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τη δυνατότητα αυτόματης ενεργοποίησης. Προεπιλεγμένη ρύθμιση: Disabled Auto Power On Mode Σας επιτρέπει να ορίσετε την αυτόματη ενεργοποίηση του υπολογιστή κάθε μέρα ή σε μια προεπιλεγμένη ημερομηνία. Μπορείτε να διαμορφώσετε την επιλογή αυτή μόνο αν η λειτουργία Auto Power On (Αυτόματη ενεργοποίηση) έχει οριστεί σε Enabled Everyday (Κάθε μέρα) ή Selected Day (Επιλεγμένη

Προεπιλεγμένη ρύθμιση: Selected Day Auto Power On Date Σας επιτρέπει να ορίσετε την ημερομηνία που πρέπει να ενεργοποιείται αυτόματα ο υπολογιστής. Μπορείτε να διαμορφώσετε την επιλογή αυτή μόνο αν η λειτουργία Auto Power On έχει οριστεί σε Enabled 1 to 31. Προεπιλεγμένη ρύθμιση: 15 Auto Power On Time Σας επιτρέπει να ορίσετε την ώρα που πρέπει να ενεργοποιείται αυτόματα ο υπολογιστής. Μπορείτε να διαμορφώσετε την επιλογή αυτή μόνο αν η λειτουργία Auto Power On (Αυτόματη ενεργοποίηση) έχει οριστεί σε Enabled hh:mm:ss (Ενεργοποίηση

Προεπιλεγμένη ρύθμιση: 12:30:30 Numlock Key Σας επιτρέπει να καθορίσετε την κατάσταση του πλήκτρου Num Lock κατά την εκκίνηση ορίζοντας τη ρύθμιση On ή Off. Προεπιλεγμένη ρύθμιση: Enabled Επιλογές απόδοσης Overclocking Feature Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τη δυνατότητα υπερχρονισμού. Προεπιλεγμένη ρύθμιση: Disabled Overclocking Feature Core Over Clocking Level# Σας επιτρέπει να διαμορφώσετε το επίπεδο υπερχρονισμού

Προεπιλεγμένη ρύθμιση: Disabled XMP Memory Σας επιτρέπει να διαμορφώσετε τη μνήμη XMP. Προεπιλεγμένη ρύθμιση: Disabled

Core Ratio Limit Override Σας επιτρέπει να διαμορφώσετε την παράκαμψη του ορίου αναλογίας πυρήνων. Core Voltage Override Σας επιτρέπει να διαμορφώσετε την παράκαμψη τάσης

Long Duration PWR Limit Σας επιτρέπει να διαμορφώσετε το όριο ισχύος μεγάλης

72 Ρύθμιση συστήματοςΠίνακας 4. Επιλογές στο πρόγραμμα System setup (Ρύθμιση συστήματος)—Μενού Advanced (Για προχωρημένους)(συνεχίζεται) Advanced Short Duration PWR Limit Σας επιτρέπει να διαμορφώσετε το όριο ισχύος μικρής διάρκειας. Maintenance Data Wipe on next boot Όταν είναι δραστικοποιημένη, το BIOS θα προγραμματίσει έναν κύκλο διαγραφής δεδομένων για όλες τις συσκευές αποθήκευσης που είναι συνδεδεμένες στην πλακέτα συστήματος κατά την επόμενη επανεκκίνηση. Προεπιλεγμένη ρύθμιση: Disabled BIOS Recovery from Hard Drive Δίνει τη δυνατότητα στον υπολογιστή να ανακτήσει το σύστημα από ορισμένες συνθήκες καταστροφής του BIOS, μέσω αρχείου ανάκτησης που βρίσκεται στον πρωτεύοντα σκληρό δίσκο του χρήστη ή σε εξωτερικό κλειδί USB. ΣΗΜΕΙΩΣΗ: Η δυνατότητα BIOS Recovery from Hard Drive δεν διατίθεται για αυτοκρυπτογραφούμενες μονάδες δίσκου (SED). Προεπιλεγμένη ρύθμιση: Enabled BIOS Auto-Recovery Όταν η επιλογή είναι δραστικοποιημένη, θα εκτελεστεί η αυτόματη ανάκτηση δεδομένων αν αποτύχει ο έλεγχος ακεραιότητας ειδώλου του BIOS και υπάρχει είδωλο ανάκτησης στον σκληρό δίσκο. ΣΗΜΕΙΩΣΗ: Η αυτόματη ανάκτηση του BIOS δεν είναι δυνατή από άλλα μέσα. Προεπιλεγμένη ρύθμιση: Enabled SupportAssist System Resolution Ελέγχει τη ροή αυτόματης εκκίνησης για την κονσόλα SupportAssist System Resolution Console και για το εργαλείο ανάκτησης λειτουργικού συστήματος της Dell. Προεπιλεγμένη ρύθμιση: 2 Auto OS Recovery Threshold Σας επιτρέπει να διαμορφώσετε το όριο αυτόματης ανάκτησης λειτουργικού συστήματος. Προεπιλεγμένη ρύθμιση: 2 SupportAssist OS Recovery Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τη δυνατότητα SupportAssist OS Recovery. Προεπιλεγμένη ρύθμιση: Enabled Πίνακας 5. Επιλογές στο πρόγραμμα System Setup—Μενού Security Security Unlock Setup Status (Κατάσταση ρύθμισης ξεκλειδώματος) Παρουσιάζεται η κατάσταση ρύθμισης ξεκλειδώματος. Προεπιλεγμένη ρύθμιση: Unlocked Admin Password Status (Κατάσταση κωδικού πρόσβασης διαχειριστή) Παρουσιάζει αν έχει καθοριστεί ο κωδικός πρόσβασης διαχειριστή. Προεπιλεγμένη ρύθμιση: Not Set System Password Status (Κατάσταση κωδικού πρόσβασης στο σύστημα) Παρουσιάζει αν έχει καθοριστεί ο κωδικός πρόσβασης στο

Προεπιλεγμένη ρύθμιση: Not Set Asset Tag Δημιουργεί μια ετικέτα πόρου του συστήματος που μπορεί να χρησιμοποιηθεί από έναν διαχειριστή IT για την αναγνώριση Ρύθμιση συστήματος 73Πίνακας 5. Επιλογές στο πρόγραμμα System Setup—Μενού Security(συνεχίζεται) Security ενός συγκεκριμένου συστήματος. Αφού οριστεί στο BIOS, η επιλογή Asset Tag δεν μπορεί να αλλάξει. Admin Password Επιτρέπει στον χρήστη να ορίσει, να αλλάξει ή να διαγράψει τον κωδικό πρόσβασης διαχειριστή. System Password Επιτρέπει στον χρήστη να ορίσει, να αλλάξει ή να διαγράψει τον κωδικό πρόσβασης συστήματος. Password Change Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τη δυνατότητα αλλαγής του κωδικού πρόσβασης στον υπολογιστή. Προεπιλεγμένη ρύθμιση: Permitted (Επιτρεπόμενη επιλογή) Absolute Δραστικοποιήστε ή αδρανοποιήστε στο BIOS τη διασύνδεση της μονάδας της προαιρετικής υπηρεσίας Absolute Persistence Module Service της Absolute Software. Προεπιλεγμένη ρύθμιση: Enabled Absolute Status Ενεργοποιήστε ή απενεργοποιήστε την υπηρεσία Absolute Status. Προεπιλεγμένη ρύθμιση: Deactivate Firmware TPM Εμφανίζει την κατάσταση TPM υλικολογισμικού. Προεπιλεγμένη ρύθμιση: Enabled PPI Bypass for Clear Command Δραστικοποιήστε ή αδρανοποιήστε την επιλογή TPM Physical Presence Interface (PPI). Όταν είναι ενεργοποιημένη, αυτή η ρύθμιση επιτρέπει στο λειτουργικό σύστημα να παρακάμπτει τις προτροπές προς τον χρήστη για το BIOS PPI κατά την έκδοση εντολών εκκαθάρισης. Οι αλλαγές στη ρύθμιση αυτή εφαρμόζονται αμέσως. Προεπιλεγμένη ρύθμιση: Disabled UEFI Firmware Capsule Updates Ενεργοποιεί ή απενεργοποιεί τις ενημερώσεις του BIOS μέσω πακέτων ενημέρωσης με κάψουλες UEFI. Προεπιλεγμένη ρύθμιση: Enabled Windows SMM Security Mitigations Table (WSMT) Δραστικοποιεί ή αδρανοποιεί τις λειτουργίες προστασίας Windows SMM Security Mitigation. Προεπιλεγμένη ρύθμιση: Enabled Secure Boot Secure Boot Ενεργοποιεί τη δυνατότητα ασφαλούς εκκίνησης με χρήση μόνο επικυρωμένου λογισμικού εκκίνησης. Προεπιλεγμένη ρύθμιση: Disabled Secure Boot Mode Τροποποιεί τη συμπεριφορά της ασφαλούς εκκίνησης για να επιτρέψει την αξιολόγηση ή την επιβολή των υπογραφών του προγράμματος οδήγησης UEFI. Θα πρέπει να επιλέγεται η ρύθμιση Deployed Mode για την κανονική λειτουργία της δυνατότητας Secure Boot. Προεπιλεγμένη ρύθμιση: Deployed Mode Expert Key Management Custom Mode Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε την προσαρμοσμένη λειτουργία. Όταν η επιλογή είναι δραστικοποιημένη, επιτρέπει την τροποποίηση των βάσεων δεδομένων κλειδιών ασφαλείας PK, KEK, db και dbx. 74 Ρύθμιση συστήματοςΠίνακας 5. Επιλογές στο πρόγραμμα System Setup—Μενού Security(συνεχίζεται) Security Προεπιλεγμένη ρύθμιση: Disabled Enable Microsoft UEFI CA Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τη δυνατότητα Microsoft UEFI CA. Προεπιλεγμένη ρύθμιση: Enabled

dbx Reset all Keys Delete all Keys Επιτρέπει την επιλογή της βάσης δεδομένων κλειδιών. ● Η επιλογή Delete All Keys διαγράφει το επιλεγμένο κλειδί. ● Η επιλογή Reset All Keys επαναφέρει και τα τέσσερα κλειδιά στις προεπιλεγμένες ρυθμίσεις. Πίνακας 6. Επιλογές στο πρόγραμμα System setup—Μενού Boot Boot Boot List Option Παρουσιάζονται οι διαθέσιμες συσκευές εκκίνησης. Προεπιλεγμένη ρύθμιση: UEFI File Browser Add Boot Option Σας επιτρέπει να καθορίσετε τη διαδρομή εκκίνησης στη λίστα επιλογών εκκίνησης. File Browser Del Boot Option Σας επιτρέπει να διαγράψετε τη διαδρομή εκκίνησης στη λίστα επιλογών εκκίνησης. Boot Option Priorities Παρουσιάζονται οι διαθέσιμες συσκευές εκκίνησης. Boot Option #1 Παρουσιάζει την πρώτη συσκευή εκκίνησης. Προεπιλεγμένη ρύθμιση: Windows Boot Manager. Boot Option #2 Παρουσιάζει τη δεύτερη συσκευή εκκίνησης. Προεπιλεγμένη ρύθμιση: Onboard NIC (IPV4). Boot Option #3 Εμφανίζει την τρίτη συσκευή εκκίνησης. Προεπιλεγμένη ρύθμιση: Onboard NIC (IPV6). Πίνακας 7. Επιλογές στο πρόγραμμα System setup (Ρύθμιση συστήματος)—Μενού Exit (Έξοδος) Save & Exit Save Changes and Reset (Αποθήκευση αλλαγών και

Σας δίνει τη δυνατότητα εξόδου από το πρόγραμμα ρύθμισης του συστήματος και αποθήκευσης των αλλαγών

Discard Changes and Reset (Απόρριψη αλλαγών και

Σας δίνει τη δυνατότητα εξόδου από το πρόγραμμα ρύθμισης του συστήματος και φόρτωσης προγενέστερων τιμών για όλες τις επιλογές του προγράμματος ρύθμισης του συστήματος. Restore Defaults (Επαναφορά προεπιλεγμένων ρυθμίσεων) Σας δίνει τη δυνατότητα φόρτωσης των προεπιλεγμένων τιμών για όλες τις επιλογές ρύθμισης του συστήματος. Discard Changes (Απόρριψη αλλαγών) Σας επιτρέπει να πραγματοποιήσετε έξοδο από τις αλλαγές

Save Changes (Αποθήκευση αλλαγών) Σας επιτρέπει να αποθηκεύσετε τις αλλαγές σας. Ρύθμιση συστήματος 75Κωδικός πρόσβασης στο σύστημα και κωδικός πρόσβασης για τη ρύθμιση Πίνακας 8. Κωδικός πρόσβασης στο σύστημα και κωδικός πρόσβασης για τη ρύθμιση Τύπος κωδικού πρόσβασης Περιγραφή System Password Κωδικός που πρέπει να πληκτρολογήσετε για να συνδεθείτε στο σύστημά σας. Setup password Κωδικός πρόσβασης που πρέπει να πληκτρολογήσετε για να αποκτήσετε πρόσβαση στις ρυθμίσεις του BIOS του υπολογιστή σας και να κάνετε αλλαγές. Για την ασφάλεια του υπολογιστή σας, μπορείτε να δημιουργήσετε κωδικό πρόσβασης στο σύστημα και κωδικό πρόσβασης για τη

ΠΡΟΣΟΧΗ: Οι λειτουργίες των κωδικών πρόσβασης παρέχουν ένα βασικό επίπεδο ασφάλειας για τα δεδομένα στον υπολογιστή σας. ΠΡΟΣΟΧΗ: Οποιοσδήποτε τρίτος μπορεί να αποκτήσει πρόσβαση στα δεδομένα που είναι αποθηκευμένα στον υπολογιστή σας αν δεν είναι κλειδωμένος και τον αφήσετε ανεπιτήρητο. ΣΗΜΕΙΩΣΗ: Η δυνατότητα κωδικού πρόσβασης στο σύστημα και κωδικού πρόσβασης για τη ρύθμιση είναι απενεργοποιημένη. Εκχώρηση κωδικού πρόσβασης για τη ρύθμιση του συστήματος Προϋποθέσεις Μπορείτε να εκχωρήσετε νέο κωδικό στην επιλογή System or Admin Passwordμόνο όταν η κατάστασή του είναι Not Set. Πληροφορίες γι αυτήν την εργασία Για είσοδο στο πρόγραμμα System Setup, πατήστε το πλήκτρο F2 αμέσως μετά την ενεργοποίηση ή την επανεκκίνηση του υπολογιστή.

1. Στην οθόνη System BIOS ή System Setup, επιλέξτε Security και πατήστε το πλήκτρο Enter.

Εμφανίζεται η οθόνη Security.

2. Επιλέξτε System/Admin Password και δημιουργήστε κωδικό πρόσβασης στο πεδίο Enter the new password.

Για να καθορίσετε τον κωδικό πρόσβασης στο σύστημα, χρησιμοποιήστε τις παρακάτω οδηγίες: ● Ο κωδικός πρόσβασης μπορεί να περιλαμβάνει έως 32 χαρακτήρες. ● Ο κωδικός πρόσβασης μπορεί να περιέχει τους αριθμούς 0 έως 9. ● Έγκυροι χαρακτήρες είναι μόνο τα πεζά γράμματα. Τα κεφαλαία γράμματα δεν επιτρέπονται. ● Επιτρέπονται μόνο οι εξής ειδικοί χαρακτήρες: διάστημα, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).

3. Πληκτρολογήστε τον κωδικό πρόσβασης στο σύστημα τον οποίο καταχωρίσατε προηγουμένως στο πεδίο Confirm new

password και πατήστε OK.

4. Πατήστε το πλήκτρο Esc. Θα εμφανιστεί ένα μήνυμα που σας προτρέπει να αποθηκεύσετε τις αλλαγές.

5. Πατήστε το πλήκτρο Y για να αποθηκευτούν οι αλλαγές.

Ο υπολογιστής θα επανεκκινηθεί.

Ρύθμιση συστήματοςΔιαγραφή ή αλλαγή υπάρχοντος κωδικού πρόσβασης για τη ρύθμιση συστήματος Προϋποθέσεις Πριν επιχειρήσετε να διαγράψετε ή να αλλάξετε τον τρέχοντα κωδικό πρόσβασης στο σύστημα και τον κωδικό πρόσβασης για τη ρύθμιση, βεβαιωθείτε ότι η παράμετρος Password Status έχει την τιμή Unlocked (στο System Setup). Αν η ρύθμιση για την επιλογή Password Status είναι Locked, δεν μπορείτε να διαγράψετε ή να αλλάξετε τον τρέχοντα κωδικό πρόσβασης στο σύστημα ή τον τρέχοντα κωδικό πρόσβασης για τη ρύθμιση. Πληροφορίες γι αυτήν την εργασία Για είσοδο στο πρόγραμμα System Setup, πατήστε το πλήκτρο F2 αμέσως μετά την ενεργοποίηση ή την επανεκκίνηση του υπολογιστή.

1. Στην οθόνη System BIOS ή System Setup, επιλέξτε System Security και πατήστε Enter.

Εμφανίζεται η οθόνη System Security.

2. Στην οθόνη System Security, επαληθεύστε ότι η επιλογή Password Status έχει τη ρύθμιση Unlocked.

3. Επιλέξτε System Password, αλλάξτε ή διαγράψτε τον υπάρχοντα κωδικό πρόσβασης στο σύστημα και πατήστε το πλήκτρο

Enter ή το πλήκτρο Tab.

4. Επιλέξτε Setup Password, αλλάξτε ή διαγράψτε τον υπάρχοντα κωδικό πρόσβασης για τη ρύθμιση και πατήστε το πλήκτρο

Enter ή το πλήκτρο Tab.

ΩΣΗ: Αν αλλάξετε τον κωδικό πρόσβασης στο σύστημα ή/και τον κωδικό πρόσβασης για τη ρύθμιση, πληκτρολογήστε ξανά τον νέο κωδικό πρόσβασης, όταν σας ζητηθεί. Αν διαγράψετε τον κωδικό πρόσβασης στο σύστημα και τον κωδικό πρόσβασης για τη ρύθμιση, επιβεβαιώστε τη διαγραφή, όταν σας ζητηθεί.

5. Πατήστε το πλήκτρο Esc. Θα εμφανιστεί ένα μήνυμα που σας προτρέπει να αποθηκεύσετε τις αλλαγές.

6. Πατήστε το πλήκτρο Y για αποθήκευση των αλλαγών και έξοδο από το πρόγραμμα System Setup.

Γίνεται επανεκκίνηση του υπολογιστή. Επαναφορά του ρολογιού πραγματικού χρόνου (RTC) Η λειτουργία επαναφοράς του ρολογιού πραγματικού χρόνου (RTC) επιτρέπει την επαναφορά, από εσάς ή τον τεχνικό σέρβις, των νέων μοντέλων των υπολογιστών Dell από καταστάσεις No POST / No Boot / No Power. Μπορείτε να πραγματοποιήσετε επαναφορά του RTC στον υπολογιστή από κατάσταση απενεργοποίησης μόνο αν είναι συνδεδεμένο σε τροφοδοσία AC. Κρατήστε πατημένο το κουμπί λειτουργίας για 30 δευτερόλεπτα. Η επαναφορά του RTC του υπολογιστή πραγματοποιείται αφού αφήσετε το κουμπί λειτουργίας.

ΩΣΗ: Η επαναφορά του RTC ματαιώνεται αν το κουμπί λειτουργίας μείνει πατημένο για λιγότερο από 25 δευτερόλεπτα ή περισσότερο από 40 δευτερόλεπτα. Η επαναφορά του RTC επαναφέρει το BIOS στις προεπιλεγμένες ρυθμίσεις, καθώς και την ημερομηνία και την ώρα του υπολογιστή. Κατά τη διαδικασία επαναφοράς γίνεται επανεκκίνηση του υπολογιστή πολλές φορές. Ανάλογα με τη διαμόρφωση του υπολογιστή, ενδέχεται να εμφανιστούν ενδείξεις LED όσο είναι πατημένο το κουμπί λειτουργίας και αφού το αφήσετε. Όταν ολοκληρωθεί η επαναφορά, πραγματοποιείται επανεκκίνηση του υπολογιστή και εμφανίζεται το λογότυπο Dell. Αυτό σημαίνει ότι η επαναφορά ολοκληρώθηκε με επιτυχία.

: Όταν ολοκληρωθεί η επαναφορά του RTC, ο υπολογιστής ενδέχεται να παραμείνει σε κατάσταση μη εκκίνησης, μέχρι να οριστούν σωστά η ώρα, η ημερομηνία και άλλες ρυθμίσεις του BIOS για να γίνει εκκίνηση στα Windows. Η μη εκκίνηση αμέσως μετά την επαναφορά δεν σημαίνει ότι η επαναφορά απέτυχε. Πρέπει να επαναφέρετε τις προηγούμενες ρυθμίσεις του BIOS, όπως τη λειτουργία SATA Operation (π.χ. RAID On AHCI) για να πραγματοποιηθεί κανονικά η επανεκκίνηση του υπολογιστή. Τα παρακάτω στοιχεία δεν επηρεάζονται από την επαναφορά RTC: ● TPM (παραμένει ενεργό και δραστικοποιημένο, εάν αυτή ήταν η κατάστασή του πριν από την επαναφορά του RTC) ● Ετικέτα εξυπηρέτησης ● Asset Tag ● Ownership Tag

μιση συστήματος 77● Admin Password ● System Password ● Κωδικός πρόσβασης σκληρού δίσκου ● Βάσεις δεδομένων κλειδιών ● Αρχεία καταγραφής συστήματος Στα παρακάτω στοιχεία μπορεί να γίνει ή να μην γίνει επαναφορά, ανάλογα με τις προσαρμοσμένες επιλογές των ρυθμίσεων του BIOS: ● Boot List ● Secure Boot Enable ● Allow BIOS Downgrade ● Διαγραφή κωδικού πρόσβασης Ο κύριος κωδικός πρόσβασης συστήματος (Master System Password) χρησιμοποιείται για τη διαγραφή του κωδικού πρόσβασης διαχειριστή και του κωδικού πρόσβασης στον υπολογιστή. Για να διαγράψετε του κωδικούς πρόσβασης στο σύστημα ή στο BIOS, επικοινωνήστε με την τεχνική υποστήριξη της Dell όπως περιγράφεται στη σελίδα www.dell.com/contactdell. ΣΗΜΕΙΩΣΗ: Για πληροφορίες σχετικά με την επαναφορά κωδικών πρόσβασης των Windows ή εφαρμογών, ανατρέξτε στα έγγραφα τεκμηρίωσης που συνοδεύουν τα Windows ή την εφαρμογή. Διαγραφή κωδικών πρόσβασης στο BIOS (Ρύθμιση συστήματος) και στο σύστημα Πληροφορίες γι αυτήν την εργασία Για να διαγράψετε του κωδικούς πρόσβασης στο σύστημα ή στο BIOS, επικοινωνήστε με την τεχνική υποστήριξη της Dell όπως περιγράφεται στη σελίδα www.dell.com/contactdell.

ΩΣΗ: Για πληροφορίες σχετικά με την επαναφορά κωδικών πρόσβασης των Windows ή εφαρμογών, ανατρέξτε στα έγγραφα τεκμηρίωσης που συνοδεύουν τα Windows ή την εφαρμογή. Ενημέρωση του BIOS Ενημέρωση του BIOS σε Windows

1. Επισκεφτείτε την ιστοσελίδα www.dell.com/support.

2. Κάντε κλικ στην επιλογή Product support. Στο πλαίσιο Search support, πληκτρολογήστε την ετικέτα εξυπηρέτησης του

υπολογιστή σας και μετά κάντε κλικ στην επιλογή Search.

ΩΣΗ: Αν δεν έχετε την ετικέτα εξυπηρέτησης, χρησιμοποιήστε τη δυνατότητα SupportAssist για την αυτόματη ανίχνευση του υπολογιστή. Μπορείτε επίσης να χρησιμοποιήσετε το αναγνωριστικό προϊόντος ή να κάνετε μη αυτόματη περιήγηση για να εντοπίσετε το μοντέλο του υπολογιστή σας.

3. Κάντε κλικ στην επιλογή Drivers & downloads. Αναπτύξτε το στοιχείο Find drivers.

4. Επιλέξτε το λειτουργικό σύστημα που έχετε εγκατεστημένο στον υπολογιστή σας.

5. Στην αναπτυσσόμενη λίστα Category, επιλέξτε BIOS.

6. Επιλέξτε την πιο πρόσφατη έκδοση του BIOS και πατήστε Download για να κάνετε λήψη του αρχείου BIOS για τον υπολογιστή

7. Αφού ολοκληρωθεί η λήψη, πηγαίνετε στον φάκελο στον οποίο αποθηκεύσατε το αρχείο του προγράμματος ενημέρωσης του

8. Κάντε διπλό κλικ στο εικονίδιο του αρχείου της ενημέρωσης του BIOS και ακολουθήστε τις οδηγίες στην οθόνη.

Για περισσότερες πληροφορίες σχετικά με την ενημέρωση του BIOS του συστήματος, κάντε αναζήτηση στους πόρους της γνωσιακής βάσης, στη διεύθυνση www.dell.com/support.

Ρύθμιση συστήματοςΕνημέρωση του BIOS με χρήση μονάδας USB στα Windows

1. Ακολουθήστε τη διαδικασία από το βήμα 1 έως το βήμα 6 στην ενότητα Ενημέρωση του BIOS στα Windows για να κατεβάσετε

την τελευταία έκδοση του αρχείου του προγράμματος ρύθμισης του BIOS.

2. Δημιουργήστε μια μονάδα USB με δυνατότητα εκκίνησης. Για περισσότερες πληροφορίες, κάντε αναζήτηση στους πόρους της

γνωσιακής βάσης, στη διεύθυνση www.dell.com/support.

3. Αντιγράψτε το αρχείο του προγράμματος ρύθμισης του BIOS στη μονάδα USB με δυνατότητα εκκίνησης.

4. Συνδέστε τη μονάδα USB με δυνατότητα εκκίνησης στον υπολογιστή που χρειάζεται ενημέρωση του BIOS.

5. Επανεκκινήστε τον υπολογιστή και πατήστε F12 .

6. Επιλέξτε τη μονάδα USB μέσω του μενού εκκίνησης μίας φοράς.

7. Πληκτρολογήστε το όνομα αρχείου του προγράμματος ρύθμισης του BIOS και πατήστε Enter.

Εμφανίζεται το Βοηθητικό πρόγραμμα ενημέρωσης του BIOS.

8. Ακολουθήστε τις οδηγίες στην οθόνη για να ολοκληρώσετε την ενημέρωση του BIOS.

Ενημέρωση του BIOS από το μενού One Time Boot με το πλήκτρο F12 Ενημερώστε το BIOS του υπολογιστή σας χρησιμοποιώντας το αρχείο BIOS update.exe που έχετε αντιγράψει σε μια μονάδα USB FAT32 και πραγματοποιώντας εκκίνηση από το μενού One Time Boot με το πλήκτρο F12. Πληροφορίες γι αυτήν την εργασία Ενημέρωση BIOS Μπορείτε να εκτελέσετε το αρχείο ενημέρωσης του BIOS από τα Windows χρησιμοποιώντας μια μονάδα USB με δυνατότητα εκκίνησης ή μπορείτε επίσης να ενημερώσετε το BIOS από το μενού One Time Boot πατώντας το πλήκτρο F12 στον υπολογιστή. Οι περισσότεροι υπολογιστές Dell που έχουν κατασκευαστεί μετά το 2012 έχουν αυτήν τη δυνατότητα και μπορείτε να το επιβεβαιώσετε κάνοντας εκκίνηση του υπολογιστή στο μενού One Time Boot με το πλήκτρο F12, για να δείτε εάν παρατίθεται η επιλογή BIOS FLASH UPDATE ως επιλογή εκκίνησης για τον υπολογιστή σας. Εάν η επιλογή είναι καταχωρισμένη, τότε το BIOS υποστηρίζει αυτή την επιλογή για την ενημέρωση του BIOS.

ΩΣΗ: Η λειτουργία αυτή υποστηρίζεται μόνο στους υπολογιστές που διαθέτουν την επιλογή BIOS Flash Update στο μενού One Time Boot που ανοίγει με το πάτημα του πλήκτρου F12. Ενημέρωση από το μενού One Time Boot Για να ενημερώσετε το BIOS από το μενού One Time Boot που ανοίγει με το πάτημα του πλήκτρου F12, θα χρειαστείτε τα εξής: ● Μονάδα USB διαμορφωμένη με το σύστημα αρχείων FAT32 (η μονάδα δεν χρειάζεται να έχει δυνατότητα εκκίνησης) ● Εκτελέσιμο αρχείο BIOS που λάβατε από τον ιστότοπο υποστήριξης της Dell και αντιγράψατε στον ριζικό κατάλογο της μονάδας USB ● Μετασχηματιστή AC συνδεδεμένο στον υπολογιστή ● Λειτουργική μπαταρία υπολογιστή για την ενημέρωση του BIOS Εκτελέστε τα παρακάτω βήματα για να εκτελέσετε τη διαδικασία ενημέρωσης του BIOS από το μενού F12:

: Μην απενεργοποιείτε τον υπολογιστή κατά τη διαδικασία ενημέρωσης του BIOS. Ο υπολογιστής μπορεί να μην εκκινηθεί εάν τον απενεργοποιήσετε.

1. Από κατάσταση απενεργοποίησης, εισαγάγετε τη μονάδα USB στην οποία έχετε αντιγράψει το αρχείο ενημέρωσης σε μια θύρα

USB του υπολογιστή. 2. Ενεργοποιήστε τον υπολογιστή και πατήστε το πλήκτρο F12 για να μεταβείτε στο μενού One Time Boot. Επιλέξτε BIOS Update χρησιμοποιώντας το ποντίκι ή τα πλήκτρα βέλους και μετά πατήστε το πλήκτρο Enter. Εμφανίζεται το μενού αναβάθμισης του BIOS.

3. Κάντε κλικ στην επιλογή Flash from file.

4. Επιλέξτε εξωτερική συσκευή USB.

5. Επιλέξτε το αρχείο, κάντε διπλό κλικ στο αρχείο προορισμού ενημέρωσης και επιλέξτε Submit.

μιση συστήματος 796. Κάντε κλικ στην επιλογή Update BIOS. Ο υπολογιστής επανεκκινεί για την ενημέρωση του BIOS

7. Ο υπολογιστής θα επανεκκινηθεί μετά την ολοκλήρωση της ενημέρωσης του BIOS.

80 Ρύθμιση συστήματοςΑντιμετώπιση προβλημάτων Εντοπισμός της ετικέτας εξυπηρέτησης ή του κωδικού ταχείας εξυπηρέτησης του υπολογιστή Dell Ο υπολογιστής Dell που διαθέτετε προσδιορίζεται από μια μοναδική ετικέτα εξυπηρέτησης ή έναν μοναδικό κωδικό ταχείας εξυπηρέτησης. Για να δείτε τους σχετικούς πόρους υποστήριξης για τον υπολογιστή Dell που διαθέτετε, συνιστούμε να καταχωρίσετε την ετικέτα εξυπηρέτησης ή τον κωδικό ταχείας εξυπηρέτησης στη διεύθυνση www.dell.com/support. Για περισσότερες πληροφορίες σχετικά με το πώς θα βρείτε την ετικέτα εξυπηρέτησης του υπολογιστή σας, ανατρέξτε στο άρθρο Εντοπισμός της ετικέτας εξυπηρέτησης του φορητού υπολογιστή Dell που διαθέτετε. Διαγνωστικός έλεγχος SupportAssist Πληροφορίες γι αυτήν την εργασία Ο Διαγνωστικός έλεγχος SupportAssist (γνωστός στο παρελθόν ως Διαγνωστικά ePSA) εκτελεί έναν ολοκληρωμένο έλεγχο του υλικού σας. Ο Διαγνωστικός έλεγχος SupportAssist είναι ενσωματωμένος στο BIOS και εκκινείται από αυτό εσωτερικά. Ο Διαγνωστικός έλεγχος SupportAssist παρέχει μια σειρά επιλογών για συγκεκριμένες συσκευές ή ομάδες συσκευών. Επιτρέπει τα

● Εκτέλεση δοκιμών αυτόματα ή με διαδραστικό τρόπο ● Επανάληψη δοκιμών ● Παρουσίαση ή αποθήκευση αποτελεσμάτων δοκιμών ● Εκτέλεση λεπτομερών δοκιμών για την εισαγωγή πρόσθετων επιλογών δοκιμών και την παροχή πρόσθετων πληροφοριών για τις συσκευές που έχουν αποτύχει ● Προβολή μηνυμάτων κατάστασης που υποδεικνύουν αν οι δοκιμές έχουν ολοκληρωθεί με επιτυχία ● Προβολή μηνυμάτων σφάλματος που υποδεικνύουν εάν παρουσιάστηκε κάποιο πρόβλημα κατά τη διάρκεια της δοκιμής

ΩΣΗ: Ορισμένες δοκιμές προορίζονται για συγκεκριμένες συσκευές και απαιτούν παρέμβαση του χρήστη. Πρέπει να είστε μπροστά στον υπολογιστή κατά την εκτέλεση των διαγνωστικών ελέγχων. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα Έλεγχος απόδοσης συστήματος SupportAssist πριν από την εκκίνηση. Διαγνωστικοί φωτεινοί κωδικοί συστήματος Η λυχνία κατάστασης τροφοδοσίας υποδεικνύει την κατάσταση τροφοδοσίας του υπολογιστή. Οι καταστάσεις τροφοδοσίας είναι οι

Συνεχώς αναμμένη με λευκό χρώμα—Ο υπολογιστής βρίσκεται σε κατάσταση S0. Αυτή είναι η κανονική κατάσταση λειτουργίας του υπολογιστή. Αναβοσβήνει με λευκό χρώμα—Ο υπολογιστής βρίσκεται σε κατάσταση χαμηλής τροφοδοσίας, S3. Δεν υποδεικνύει κάποια

Συνεχώς αναμμένη με κεχριμπαρένιο χρώμα—Ο υπολογιστής αντιμετωπίζει σφάλμα εκκίνησης, συμπεριλαμβανομένου του τροφοδοτικού. Αναβοσβήνει με κεχριμπαρένιο χρώμα—Ο υπολογιστής αντιμετωπίζει σφάλμα εκκίνησης, αλλά το τροφοδοτικό λειτουργεί

Σβηστή—Ο υπολογιστής είναι σε κατάσταση αναστολής λειτουργίας ή αδρανοποίησης ή είναι απενεργοποιημένος. Η λυχνία κατάστασης τροφοδοσίας μπορεί, επίσης, να αναβοσβήνει με κεχριμπαρένιο ή λευκό χρώμα σύμφωνα με τους προκαθορισμένους «κωδικούς ηχητικών σημάτων» που υποδεικνύουν διάφορες βλάβες.

Αντιμετώπιση προβλημάτων 81Για παράδειγμα, η λυχνία κατάστασης τροφοδοσίας και μπαταρίας αναβοσβήνει δύο φορές με κεχριμπαρένιο χρώμα, ακολουθεί μια παύση, ύστερα αναβοσβήνει τρεις φορές με λευκό χρώμα και ακολουθεί ξανά μια παύση. Αυτό το μοτίβο 2,3 συνεχίζεται ως την απενεργοποίηση του υπολογιστή και υποδεικνύει ότι δεν ανιχνεύτηκε μνήμη ή RAM. Ο πίνακας που ακολουθεί δείχνει τα διάφορα μοτίβα συμπεριφοράς της λυχνίας τροφοδοσίας και κατάστασης της μπαταρίας και τα προβλήματα που αφορούν. ΣΗΜΕΙΩΣΗ: Οι παρακάτω κωδικοί διαγνωστικής λυχνίας και οι συνιστώμενες λύσεις προορίζονται για τους τεχνικούς σέρβις της Dell, προκειμένου εκείνοι να εκτελούν εργασίες αντιμετώπισης προβλημάτων. Εσείς πρέπει να εκτελείτε μόνο τις εργασίες αντιμετώπισης προβλημάτων και τις επισκευές για τις οποίες σας δίνει εξουσιοδότηση ήοδηγίες η ομάδα τεχνικής υποστήριξης της Dell. Η εγγύησή σας δεν καλύπτει ζημιές λόγω εργασιών συντήρησης που δεν είναι εξουσιοδοτημένες από τη Dell. Πίνακας 9. Κωδικοί διαγνωστικής λυχνίας Κωδικοί διαγνωστικής λυχνίας (κεχριμπαρένιο, λευκό χρώμα) Περιγραφή προβλήματος 1,2 Ανεπανόρθωτη αποτυχία μνήμης Flash SPI 2,1 Αποτυχία CPU ή διαμόρφωσης CPU 2,2 Πλακέτα συστήματος: αποτυχία BIOS ή μνήμης μόνο για ανάγνωση (ROM) 2,3 Δεν εντοπίστηκε μνήμη ή μνήμη τυχαίας προσπέλασης (RAM) 2,4 Αποτυχία μνήμης ή μνήμης τυχαίας προσπέλασης (RAM) 2,5 Μη έγκυρη εγκατεστημένη μνήμη 2,6 Σφάλμα πλακέτας συστήματος / σφάλμα chipset / αποτυχία ρολογιού / αποτυχία πύλης A20 / αποτυχία Super I/O / αποτυχία ελεγκτή πληκτρολογίου 3,1 Αποτυχία μπαταρίας CMOS 3,2 Αποτυχία PCI κάρτας/chip γραφικών 3,3 Ανάκτηση BIOS 1: Το είδωλο ανάκτησης του BIOS δεν βρέθηκε 3,4 Ανάκτηση BIOS 2: Το είδωλο ανάκτησης βρέθηκε, αλλά δεν είναι έγκυρο 3,5 Αποτυχία ράγας τροφοδοσίας: Αποτυχία κατά την εκτέλεση της ακολουθίας ενεργοποίησης EC 3,6 Σφάλμα πληρωμένου όγκου SPI 3,7 Σφάλμα του Management Engine (ME). Λήξη χρονικού ορίου για απόκριση του ME σε μήνυμα HECI. 4,2 Πρόβλημα σύνδεσης καλωδίου τροφοδοσίας CPU

του λειτουργικού συστήματος Όταν δεν είναι δυνατή η εκκίνηση του υπολογιστή σας με το λειτουργικό σύστημα ακόμη και μετά από επαναλαμβανόμενες προσπάθειες, ξεκινάει αυτόματα το Dell SupportAssist OS Recovery. Το Dell SupportAssist OS Recovery είναι ένα αυτόνομο εργαλείο προεγκατεστημένο σε όλους τους υπολογιστές Dell με λειτουργικό σύστημα Windows. Αποτελείται από εργαλεία για τη διάγνωση και την αντιμετώπιση προβλημάτων που μπορεί να εμφανιστούν πριν από την εκκίνηση του υπολογιστή σας με το λειτουργικό σύστημα. Σας βοηθάει στη διάγνωση προβλημάτων υλικού, στην επιδιόρθωση του υπολογιστή σας, στη δημιουργία αντιγράφων ασφαλείας των αρχείων σας ή στην επαναφορά του υπολογιστή σας στην εργοστασιακή του κατάσταση.

Αντιμετώπιση προβλημάτωνΜπορείτε, επίσης, να κάνετε λήψη του από τον ιστότοπο υποστήριξης της Dell, για την αντιμετώπιση προβλημάτων και την επιδιόρθωση του υπολογιστή σας όταν δεν είναι δυνατή η εκκίνησή του με το κύριο λειτουργικό σύστημα λόγω αστοχίας λογισμικού

Για περισσότερες πληροφορίες σχετικά με το Dell SupportAssist OS Recovery, ανατρέξτε στον Οδηγό χρήσης Dell SupportAssist OS Recovery στη διεύθυνση www.dell.com/serviceabilitytools. Επιλέξτε SupportAssist και στη συνέχεια, κάντε κλικ στην επιλογή SupportAssist OS Recovery. Απενεργοποίηση και ενεργοποίηση του Wi-Fi Πληροφορίες γι αυτήν την εργασία Εάν δεν είναι δυνατή η πρόσβαση του υπολογιστή σας στο Internet εξαιτίας προβλημάτων συνδεσιμότητας του Wi-Fi, μπορείτε να εκτελέσετε μια διαδικασία απενεργοποίησης και ενεργοποίησης του Wi-Fi. Η παρακάτω διαδικασία παρέχει οδηγίες για τον τρόπο διεξαγωγής της απενεργοποίησης και ενεργοποίησης του Wi-Fi: ΣΗΜΕΙΩΣΗ: Ορισμένοι ISP (Πάροχοι υπηρεσιών Internet) παρέχουν μια συσκευή συνδυασμένης λειτουργίας μόντεμ/ δρομολογητή.

1. Απενεργοποιήστε τον υπολογιστή σας.

2. Απενεργοποιήστε το μόντεμ.

3. Απενεργοποιήστε τον ασύρματο δρομολογητή.

4. Περιμένετε 30 δευτερόλεπτα.

5. Ενεργοποιήστε τον ασύρματο δρομολογητή.

6. Ενεργοποιήστε το μόντεμ.

7. Ενεργοποιήστε τον υπολογιστή σας.

Αποδέσμευση στατικού ηλεκτρισμού Πληροφορίες γι αυτήν την εργασία Στατικός ηλεκτρισμός είναι ο υπολειπόμενος στατικός ηλεκτρισμός που παραμένει στον υπολογιστή ακόμα και αφού έχει απενεργοποιηθεί και η μπαταρία έχει αφαιρεθεί. Η παρακάτω διαδικασία παρέχει οδηγίες για τον τρόπο διεξαγωγής της αποδέσμευσης του στατικού ηλεκτρισμού:

1. Απενεργοποιήστε τον υπολογιστή σας.

2. Αποσυνδέστε τον προσαρμογέα ισχύος από τον υπολογιστή σας.

3. Πιέστε παρατεταμένα το κουμπί λειτουργίας επί 15 δευτερόλεπτα για να εκκενωθεί ο στατικός ηλεκτρισμός.

4. Συνδέστε τον προσαρμογέα ισχύος στον υπολογιστή σας.

5. Ενεργοποιήστε τον υπολογιστή σας.

μετώπιση προβλημάτων 83Λήψη βοήθειας και επικοινωνία με την Dell Πόροι αυτοβοήθειας Μπορείτε να βρείτε πληροφορίες και βοήθεια για τα προϊόντα και τις υπηρεσίες της Dell χρησιμοποιώντας τους εξής πόρους αυτοβοήθειας: Πίνακας 10. Πόροι αυτοβοήθειας Πόροι αυτοβοήθειας Θέση πόρου Πληροφορίες για προϊόντα και υπηρεσίες της Dell www.dell.com Εφαρμογή My Dell

Επικοινωνία με την Υποστήριξη Στο πεδίο αναζήτησης στα Windows πληκτρολογήστε τη φράση Contact Support (Επικοινωνία με την Υποστήριξη) και πιέστε το πλήκτρο Enter. Online βοήθεια για το λειτουργικό σύστημα www.dell.com/support/windows Αποκτήστε πρόσβαση σε κορυφαίες λύσεις, διαγνωστικούς ελέγχους, προγράμματα οδήγησης και λήψεις και μάθετε περισσότερα για τον υπολογιστή σας με βίντεο, εγχειρίδια και

Ο υπολογιστής Dell που διαθέτετε προσδιορίζεται από μια μοναδική ετικέτα εξυπηρέτησης ή έναν μοναδικό κωδικό ταχείας εξυπηρέτησης. Για να δείτε τους σχετικούς πόρους υποστήριξης για τον υπολογιστή Dell που διαθέτετε, καταχωρήστε την ετικέτα εξυπηρέτησης ή τον κωδικό ταχείας εξυπηρέτησης στη διεύθυνση www.dell.com/support. Για περισσότερες πληροφορίες σχετικά με το πώς θα βρείτε την ετικέτα εξυπηρέτησης του υπολογιστή σας, ανατρέξτε στο άρθρο Εντοπισμός της ετικέτας εξυπηρέτησης στον υπολογιστή σας. Άρθρα από τη γνωσιακή βάση της Dell για ποικιλία θεμάτων σχετικά με υπολογιστές

1. Επισκεφτείτε την ιστοσελίδα www.dell.com/support.

2. Στη γραμμή μενού, στο πάνω μέρος της σελίδας

Υποστήριξης, επιλέξτε Υποστήριξη > Γνωσιακή βάση.

3. Στο πεδίο “Αναζήτηση”, στη σελίδα “Γνωσιακή βάση”,

πληκτρολογήστε τη λέξη-κλειδί, το θέμα ή τον αριθμό μοντέλου και, στη συνέχεια, κάντε κλικ ή πατήστε στο εικονίδιο αναζήτησης για να δείτε τα σχετικά άρθρα. Επικοινωνία με την Dell Αν θέλετε να επικοινωνήσετε με την Dell για θέματα πωλήσεων, τεχνικής υποστήριξης ή εξυπηρέτησης πελατών, ανατρέξτε στην ιστοσελίδα www.dell.com/contactdell.

ΩΣΗ: Η διαθεσιμότητα διαφέρει ανά χώρα/περιοχή και προϊόν, και ορισμένες υπηρεσίες μπορεί να μην είναι διαθέσιμες στη χώρα/περιοχή σας. ΣΗΜΕΙΩΣΗ: Αν δεν έχετε ενεργή σύνδεση στο Internet, μπορείτε να βρείτε στοιχεία επικοινωνίας στο τιμολόγιο αγοράς, στο δελτίο αποστολής, στον λογαριασμό σας ή στον κατάλογο προϊόντων της Dell.

84 Λήψη βοήθειας και επικοινωνία με την Dell
