ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WA20ODU32 WHIRLPOOL

ΠΡΙΝ ΑΠΟ ΤΗ ΧΡΗΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ

Διαβάστε προσεκτικά όλες τις οδηγίες πριν χρησιμοποιήσετε αυτό το προϊόν. Όταν χρησιμοποιείτε αυτή τη συσκευή, θα πρέπει πάντα να ακολουθείτε αυτή την οδηγία για να μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας και τραυματισμού σε άτομα.

Διατηρήστε το παρόν εγχειρίδιο. Αν παραδώσετε τη συσκευή σε άλλους χρήστες, να παραδώσετε μαζί και το παρόν εγχειρίδιο.

Αυτές οι οδηγίες επίσης διατίθενται στον ιστότοπο: www.whirlpool.eu

ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

Η εγκατά σταση και το σέρβις/επισκευή πρέπει να εκτελούνται από αρμόδιο τεχνικό, σε συμμόρφωση με τις οδηγίες του παραγωγού και σύμφωνα με τους τοπικούς κανόνες ασφαλείας. Μην επισκευάζετε και μην αντικαθιστάτε κανένα εξάρτημα της συσκευής, εκτός εάν αναφέρεται ρητά στις οδηγίες χρήστη.

- Μην τραβάτε το ηλεκτρικό καλώδιο για να το αφαιρέσετε από την πρίζα. Μη συστρέφετε και μην πιέζετε το καλώδιο τροφοδοσίας. Βεβαιωθείτε ότι δεν έχει κοπεί.

- Μην αγγίζετε το φις, το διακόπτη κυκλώματος και το κουμπί έκτακτης ανάγκης με βρεγμένα χέρια.

- Μην εισαγάγετε τα δάχτυλά σας ή ξένα αντικείμενα μέσα στην είσοδο/έξοδο αέρα της εσωτερικής και εξωτερικής μονάδας.

- Μην φράσσετε ποτέ την είσοδο ή την έξοδο αέρα της εσωτερικής και εξωτερικής μονάδας.

• Τα άτομα με σωματικές και διανοητικές αναπηρίες, τα παιδιά και τα άτομα χωρίς πείρα με το προϊόν επιτρέπεται να χρησιμοποιούν τη συσκευή μόνο

εάν έχουν λάβει ειδική εκπαίδευση για τον τρόπο λετουργίας της συσκευής από κάποιο άτομο υπεύθυνο για την ασφάλεια και ευημερία τους. Η συσκευή δεν προορίζεται για χρήση από άτομα με αναπηρίες και από πολύ μικρά παιδιά χωρίς επιτήρηση.

• Τα παιδιά πρέπει να επιβλέπονται για να διασφαλιστεί ότι δεν παίζουν με τη συσκευή (συμπεριλαμβάνοντας το τηλεχειριστήριο).

- Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας από 8 ετών και μεγαλύτερα και από άτομα με μειωμένες σωματικές, αισθητήριες ή διανοητικές ικανότητες ή έλλειψη πείρας και γνώσεων με την προϋπόθεση ότι επιβλέπονται ή τους έχουν δοθεί οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και κα τανοούν τους κινδύνους που εμπλέκονται. Τ α παιδιά δεν πρέπει να παίζουν με τη συσκευή.

Ο καθαρισμός και η συντήρηση χρήστη δεν πρέπει να πραγμα τοποιούνται από παιδιά χωρίς επίβλεψη.

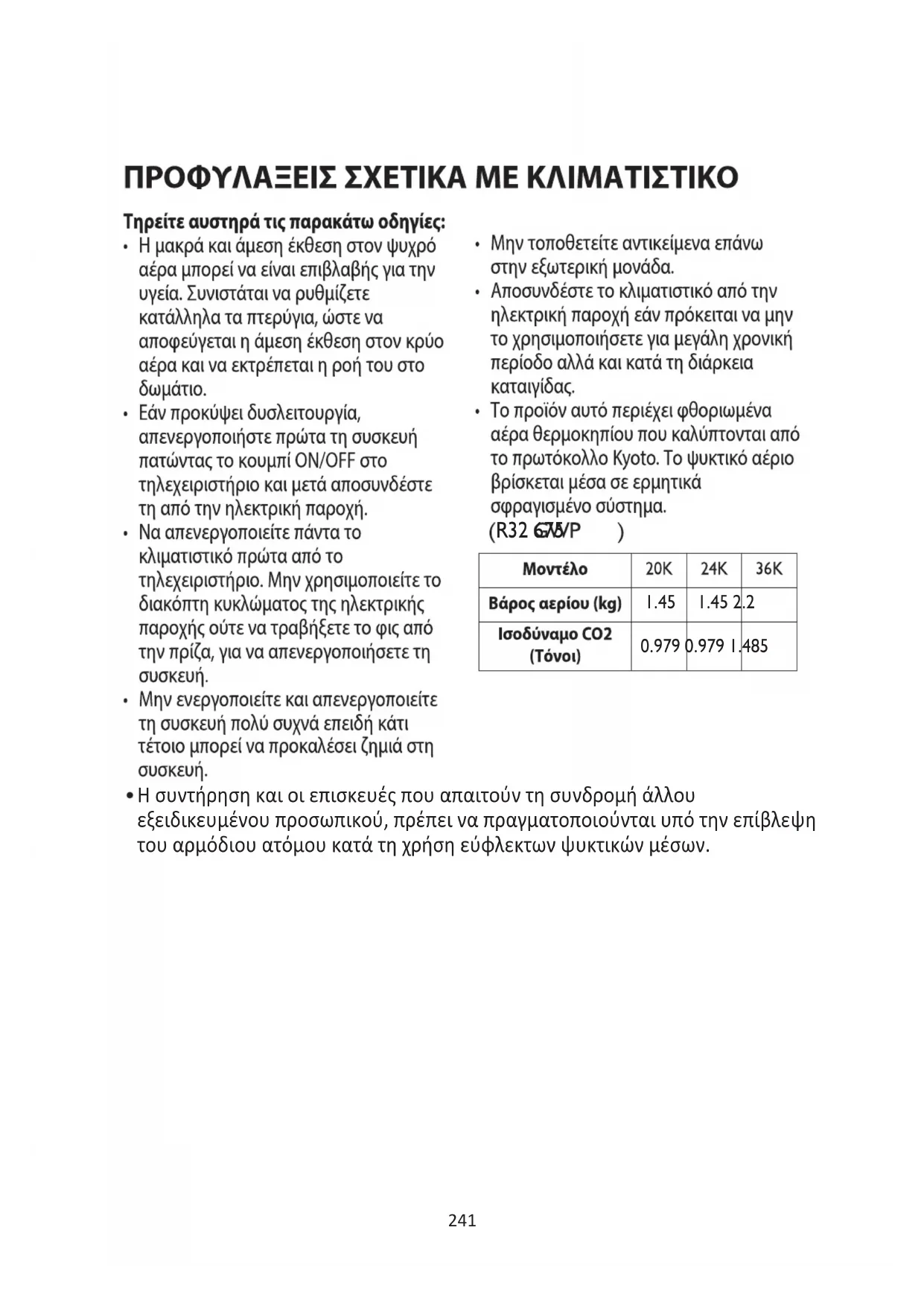

ΠΡΟΦΥΛΑΞΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΚΛΙΜΑΤΙΣΤΙΚΟ

Τηρείτε αυστηρά τις παρακάτω οδηγίες:

• Η μακρά και άμεση έκθεση στον ψυχρό αέρα μπορεί να είναι επιβλαβής για την υγεία. Συνιστάται να ρυθμίζετε κατάλληλα τα πτερύγια, ώστε να αποφεύγεται η άμεση έκθεση στον κρύο αέρα και να εκτρέπεται η ροή του στο δωμάτιο.
• Εάν προκύψει δυσλειτουργία, απενεργοποιήστε πρώτα τη συσκευή πατώντας το κουμπί ON/OFF στο τηλεχειριστήριο και μετά αποσυνδέστε τη από την ηλεκτρική παροχή.
• Να απενεργοποιείτε πάντα το κλιματιστικό πρώτα από το τηλεχειριστήριο. Μην χρησιμοποιείτε το διακόπτη κυκλώματος της ηλεκτρικής παροχής ούτε να τραβήξετε το φις από την πρίζα, για να απενεργοποιήσετε τη συσκευή.

• Μην ενεργοποιείτε και απενεργοποιείτε τη συσκευή πολύ συχνά επειδή κάτι τέτοιο μπορεί να προκαλέσει ζημιά στη συσκευή.

• Μην τοποθετείτε αντικείμενα επάνω στην εξωτερική μονάδα.

• Αποσυνδέστε το κλιματιστικό από την ηλεκτρική παροχή εάν πρόκειται να μην το χρησιμοποιήσετε για μεγάλη χρονική περίοδο αλλά και κατά τη διάρκεια καταιγίδας.
  • Το προϊόν αυτό περιέχει φθοριωμένα αέρα θερμοκηπίου που καλύπτονται από το πρωτόκολλο Κγοτο. Το ψυκτικό αέριο βρίσκεται μέσα σε ερμητικά σφραγισμένο σύστημα.

(R32 G75VP)

Μοντέλο	20K	24K	36K
Βάρος αερίου (kg)	1.45	1.45 2.	2
Ισοδύναμο CO2(Tόνοι)	0.979	0.979 1.	485

• Η συντήρηση και οι επισκευές που απαιτούν τη συνδρομή άλλου εξειδικευμένου προσωπικού, πρέπει να πραγματοποιούνται υπό την επίβλεψη του αρμόδιου ατόμου κατά τη χρήση εύφλεκτων ψυκτικών μέσων.

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΗ ΣΥΝΤΗΡΗΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ ΜΕ ΕΙΔΙΚΟ ΨΥΚΤΙΚΟ

• Κατεβάστε το πλήρες εγχειρίδιο για τις λεπτομερείς διαδικασίες εγκατάστασης, συντήρησης και επισκευής στην ιστοσελίδα docs.whirlpool.eu.
• Α Μη χρησιμοποιείτε μέσα για να επιταχύνετε τη διαδικασία απόψυξης ή για να καθαρίσετε, εκτός από αυτά που συνιστά ο κατασκευαστής.
• Α Η συσκευή πρέπει να αποθηκεύεται σε καλά αεριζόμενο χώρο, όπου το μέγεθος του δωματίου αντιστοιχεί στο χώρο που ορίζεται για τη λειτουργία της, χωρίς να λειτουργούν συνεχώς πηγές ανάφλεξης (όπως ανοικτές φλόγες, συσκευή αερίου σε λειτουργία ή ηλεκτρική θερμάστρα).
• Ανην τρυπάτε ή καίτε. Να έχετε υπόψη σας ότι τα ψυκτικά μπορεί να είναι άσσμα.
• Κάθε άτομο που ασχολείται με την επεξεργασία ή εργάζεται σε ένα κύκλωμα ψυκτικού πρέπει να διαθέτει έγκυρο πιστοποιητικό από μια αρχή αξιολόγησης διαπιστευμένη από τη βιομηχανία, η οποία εγκρίνει την αρμοδιότητά του να χειρίζεται ψυκτικά με ασφάλεια σύμφωνα με μια προδιαγραφή αξιολόγησης αναγνωρισμένη από τη βιομηχανία. Η συντήρηση πρέπει να εκτελείται μόνο σύμφωνα με τις οδηγίες του κατασκευαστή του εξοπλισμού. Η συντήρηση και οι επισκευές που απαιτούν τη συνδρομή άλλου εξειδικευμένου προσωπικού, πρέπει να πραγματοποιούνται υπό την επίβλεψη του αρμόδιου ατόμου κατά τη χρήση εύφλεκτων ψυκτικών μέσων. Η συσκευή πρέπει να εγκαθίσταται, να λειτουργεί και να αποθηκεύεται σε δωμάτιο με

επιφάνεια δαπέδου άνω των 10 m2. Η εγκατάσταση των σωληνώσεων πρέπει να γίνεται σε δωμάτιο με επιφάνεια δαπέδου μεγαλύτερη από 10 m2. Οι σωληνώσεις πρέπει να συμμορφώνονται με τους εθνικούς κανονισμούς αερίου. Η μέγιστη ποσότητα φόρτωσης ψυκτικού μέσου είναι 2,5 kg. Οι μηχανικοί σύνδεσμοι που χρησιμοποιούνται σε εσωτερικούς χώρους πρέπει να συμμορφώνονται με το πρότυπο ISO 14903. Όταν οι μηχανικοί σύνδεσμοι επαναχρησιμοποιούνται σε εσωτερικό χώρο, τα τμήματα στεγανοποίησης πρέπει να ανανεώνονται. Όταν επαναχρησιμοποιούνται σύνδεσμοι ракόρ σε εσωτερικό χώρο, το χείλος πρέπει να ανακατασκευάζεται. Η εγκατάσταση σωληνώσεων πρέπει να περιορίζεται στο ελάχιστο. Οι μηχανικές συνδέσεις είναι προσιτές για λόγους συντήρησης.

1. Η μεταφορά του εξοπλισμού που περιέχει εύφλεκτα ψυκτικά μέσα πρέπει να γίνεται σύμφωνα με τους κανονισμούς μεταφοράς.
2. Η σήμανση του εξοπλισμού πρέπει να συμμορφώνεται με τους τοπικούς κανονισμούς.
3. Η απόρριψη εξοπλισμού με εύφλεκτα ψυκτικά μέσα πρέπει να γίνεται σύμφωνα με τους εθνικούς κανονισμούς.
4. Η αποθήκευση του εξοπλισμού/ συσκευών πρέπει να γίνεται σύμφωνα με τις οδηγίες του κατασκευαστή.
5. Αποθήκευση συσκευασμένου (μη πωλούμενου) εξοπλισμού. Η συσκευασία αποθήκευσης πρέπει να είναι κατασκευασμένη έτσι ώστε

η μηχανική βλάβη του εξοπλισμού μέσα στη συσκευασία να μην προκαλεί διαρροή του ψυκτικού μέσου. Ο μέγιστος αριθμός τεμαχίων εξοπλισμού που επιτρέπεται να αποθηκεύονται μαζί ρυθμίζεται από τους τοπικούς κανονισμούς.

1. Πληροφορίες σχετικά με το σέρβις.

6-1 Έλεγχοι στο χώρο

Πριν ξεκινήσετε να εργάζεστε σε ένα σύστημα που περιέχει εύφλεκτα ψυκτικά μέσα, πρέπει να πραγματοποιήσετε ελέγχους ασφαλείας για την ελαχιστοποίηση του κινδύνου ανάφλεξης. Για την επισκευή του ψυκτικού συστήματος πρέπει να τηρούνται οι ακόλουθες προφυλάξεις πριν από την εκτέλεση εργασιών στο σύστημα.

6-2 Διαδικασία εργασίας

Οι εργασίες πρέπει να διεξάγονται με ελεγχόμενη διαδικασία, ώστε να ελαχιστοποιείται ο κίνδυνος παρουσίας εύφλεκτων αερίων ή ατμών κατά τη διάρκεια της εργασίας.

6-3 Γενικός χώρος εργασίας

Όλο το προσωπικό συντήρησης και άλλα άτομα που εργάζονται στην περιοχή ενημερώνεται για τη φύση της εργασίας που εκτελείται. Πρέπει να αποφεύγεται η εργασία σε παραπλήσιους χώρους. Η περιοχή γύρω από τον χώρο εργασίας διαχωρίζεται. Βεβαιωθείτε ότι οι συνθήκες εντός της περιοχής έχουν γίνει ασφαλείς από τον έλεγχο εύφλεκτου υλικού.

6-4 Έλεγχος παρουσίας ψυκτικού μέσου

Η περιοχή πρέπει να ελεγχθεί με έναν κατάλληλο ανιχνευτή ψυκτικού μέσου πριν και κατά τη διάρκεια της εργασίας, προκειμένου να διασφαλίζεται ότι ο τεχνικός έχει γνώση τυχόν εύφλεκτης ατμόσφαιρας. Βεβαιωθείτε ότι ο

εξοπλισμός ανίχνευσης διαρροών που χρησιμοποιείται είναι κατάλληλος για χρήση με εύφλεκτα ψυκτικά μέσα, δηλ. χωρίς σπινθήρες, κατάλληλα σφραγισμένος ή εγγενώς ασφαλής.

6-5 Παρουσία πυροσβεστήρα

Εάν πρέπει να εκτελεστεί οποιαδήποτε εργασία με θερμότητα στον εξοπλισμό ψύξης ή σε οποιοδήποτε σχετικό εξάρτημα, πρέπει να είναι διαθέσιμος ο κατάλληλος εξοπλισμός πυρόσβεσης. Να έχετε έναν πυροσβεστήρα ξηρής σκόνης ή CO₂ δίπλα στην περιοχή φόρτωσης.

6-6 Δέν υπάρχουν πηγές ανάφλεξης

Κανένα άτομο που εκτελεί εργασίες σε ένα σύστημα ψύξης το οποίο συνεπάγεται την έκθεση σωληνώσεων που περιέχουν ή περιείχαν εύφλεκτο ψυκτικό, δεν πρέπει να χρησιμοποιεί οποιαδήποτε πηγή ανάφλεξης κατά τρόπο ώστε να μπορεί να δημιουργηθεί κίνδυνος πυρκαγιάς ή έκρηξης. Όλες οι πιθανές πηγές ανάφλεξης, συμπεριλαμβάνεται και το κάπνισμα, πρέπει να διατηρούνται αρκετά μακριά από το σημείο εγκατάστασης, επισκευής, αφαίρεσης και απόρριψης, κατά τη διάρκεια της οποίας μπορεί να απελευθερωθεί εύφλεκτο ψυκτικό μέσο στον περιβάλλοντα χώρο. Πριν από την εργασία, η περιοχή γύρω από τον εξοπλισμό πρέπει να ελέγχεται προκειμένου να εξασφαλίζεται ότι δεν υπάρχουν κίνδυνοι από εύφλεκτα υλικά ή κίνδυνοι ανάφλεξης. Πρέπει να τοποθετούνται πινακίδες "Απαγορεύεται το κάπνισμα".

6-7 Αεριζόμενη περιοχή

Βεβαιωθείτε ότι η περιοχή είναι ανοικτή ή ότι εξαερίζεται επαρκώς πριν ανοίξετε το σύστημα ή πραγματοποιήσετε οποιαδήποτε

εργασία με θερμότητα. Ο βαθμός εξαερισμού συνεχίζεται κατά τη διάρκεια της περιόδου εκτέλεσης του έργου. Ο εξαερισμός πρέπει να διασκορπίζει με ασφάλεια οποιοδήποτε ψυκτικό μέσο ελευθερώνεται και κατά προτίμηση να το αποβάλλει προς τα έξω στην ατμόσφαιρα.

6-8 Έλεγχοι στον εξοπλισμό ψύξης Όταν γίνεται αλλαγή ηλεκτρικών εξαρτημάτων, αυτά πρέπει να είναι κατάλληλα για το σκοπό για τον οποίο προορίζονται και να έχουν τις σωστές προδιαγραφές. Πρέπει πάντα να τηρούνται οι οδηγίες συντήρησης και σέρβις του κατασκευαστή. Σε περίπτωση αμφιβολίας συμβουλευτείτε το τεχνικό τμήμα του κατασκευαστή για βοήθεια. Για τις εγκαταστάσεις που χρησιμοποιούν εύφλεκτα ψυκτικά μέσα πρέπει να εφαρμόζονται οι ακόλουθοι έλεγχοι:

- Η ποσότητα φόρτωσης είναι ανάλογη με το μέγεθος του χώρου εντός του οποίου τοποθετούνται τα μέρη που περιέχουν το ψυκτικό μέσο.

- Τα μηχανήματα εξαερισμού και οι έξοδοι λειτουργούν επαρκώς και δεν φράζονται.

- Αν χρησιμοποιείται ένα έμμεσο κύκλωμα ψυκτικού, το δευτερεύον κύκλωμα πρέπει να ελέγχεται για παρουσία ψυκτικού.

- Η σήμανση στον εξοπλισμό εξακολουθεί να είναι ορατή και ευανάγνωστη. Οι σημάνσεις και οι μη αναγνώσιμες ενδείξεις πρέπει να αποκαθίστανται.

- Οι σωλήνες ή τα εξαρτήματα ψύξης έχουν εγκατασταθεί σε μία θέση όπου είναι απίθανο να εκτεθούν σε οποιαδήποτε ουσία η οποία θα μπορούσε να διαβρώσει τα μέρη που περιέχουν το ψυκτικό μέσο, εκτός αν τα μέρη αυτά είναι κατασκευασμένα

από υλικά τα οποία είναι εγγενώς ανθεκτικά στη διάβρωση ή προστατεύονται επαρκώς από τη διάβρωση.

6-9 Έλεγχοι σε ηλεκτρικές συσκευές Η επισκευή και η συντήρηση των ηλεκτρικών εξαρτημάτων πρέπει να περιλαμβάνει τους αρχικούς ελέγχους ασφαλείας και τις διαδικασίες επιθεώρησης των εξαρτημάτων. Εάν υπάρχει βλάβη που θα μπορούσε να θέσει σε κίνδυνο την ασφάλεια, τότε καμία ηλεκτρική παροχή δεν πρέπει να συνδέεται στο κύκλωμα μέχρι να αντιμετωπιστεί ικανοποιητικά. Αν το σφάλμα δεν μπορεί να αποκατασταθεί αμέσως, αλλά είναι απαραίτητο να συνεχιστεί η λειτουργία, πρέπει να χρησιμοποιηθεί κατάλληλη προσωρινή λύση. Αυτό θα πρέπει να αναφερθεί στον ιδιοκτήτη του εξοπλισμού, ώστε ενημερωθούν όλα τα μέρη. Οι αρχικοί έλεγχοι ασφαλείας περιλαμβάνουν:

- Εκφόρτιση των πυκνωτών: αυτό πρέπει να γίνει με ασφαλή τρόπο για να αποφευχθεί η πιθανότητα σπινθηρισμού.

- Ότι δεν υπάρχουν ηλεκτρικά εξαρτήματα και καλώδια που εκτεθειμένα κατά τη φόρτιση, την ανάκτηση ή τον καθαρισμό του συστήματος.

- Ότι υπάρχει συνέχεια της γείωσης.

1. Επισκευές σφραγισμένων εξαρτημάτων Κατά τη διάρκεια επισκευών σε σφραγισμένα εξαρτήματα, όλες οι ηλεκτρικές παροχές πρέπει να αποσυνδέονται από τον εξοπλισμό στον οποίο γίνονται οι εργασίες, πριν από κάθε αφαίρεση σφραγισμένης παροχής ηλεκτρικού ρεύματος κατά τη συντήρηση. Στη συνέχεια, πρέπει να τοποθετείται μια μορφή

μόνιμης λειτουργίας ανίχνευσης διαρροών στο πιο κρίσιμο σημείο προκειμένου να προειδοποιεί για μια πιθανώς επικίνδυνη κατάσταση. Ιδιαίτερη προσοχή πρέπει να δοθεί στα ακόλουθα προκειμένου να διασφαλιστεί αυτό κατά την εργασία σε ηλεκτρικά εξαρτήματα. Το περίβλημα δεν τροποποιείται με τρόπο που να επηρεάζεται το επίπεδο προστασίας. Αυτό περιλαμβάνει ζημιές σε καλώδια, υπερβολικό αριθμό συνδέσεων, ακροδέκτες που δεν συμμορφώνονται με τις αρχικές προδιαγραφές, βλάβη στις τσιμούχες, λανθασμένη τοποθέτηση στυπιοθλιπτών, κ.λπ. Βεβαιωθείτε ότι η συσκευή είναι τοποθετημένη με ασφάλεια. Βεβαιωθείτε ότι οι τσιμούχες ή τα υλικά στεγανοποίησης δεν έχουν φθαρεί σε βαθμό που να μην εξυπηρετούν πλέον το σκοπό αποτροπής της εισόδου εύφλεκτων αερίων. Τα ανταλλακτικά πρέπει να συμμορφώνονται με τις προδιαγραφές του κατασκευαστή.

ΣΗΜΕΙΩΣΗ:

Η χρήση στεγανωτικού σιλικόνης μπορεί να αναστείλει την αποτελεσματικότητα ορισμένων τύπων εξοπλισμού ανίχνευσης διαρροών. Τα εξαρτήματα που είναι εγγενώς ασφαλή δεν χρειάζεται να απομονώνονται πριν εργασθείτε σε αυτά.

1. Επισκευή εγγενώς ασφαλών εξαρτημάτων

Μην εφαρμόζετε μόνιμα επαγωγικά ή χωρητικά φορτία στο κύκλωμα χωρίς να βεβαιωθείτε ότι αυτό δεν υπερβαίνει την επιτρεπόμενη τάση και το ρεύμα που επιτρέπεται για τον εξοπλισμό που χρησιμοποιείται. Τα εγγενώς ασφαλή εξαρτήματα είναι οι μόνοι τύποι εξαρτημάτων στα οποία μπορείτε να εργασθείτε με την παρουσία εύφλεκτης ατμόσφαιρας. Ο εξοπλισμός δοκιμής πρέπει να έχει τη σωστή σήμανση. Αντικαταστήστε τα εξαρτήματα μόνο με εξαρτήματα που ορίζονται από τον κατασκευαστή. Άλλα εξαρτήματα ενδέχεται να προκαλέσουν ανάφλεξη της ψυκτικής ατμόσφαιρας από διαρροή.

1. Καλωδίωση

Βεβαιωθείτε ότι η καλωδίωση δεν υπόκειται σε φθορά, διάβρωση, υπερβολική πίεση, δόνηση, αιχμηρές άκρες ή οποιαδήποτε άλλη περιβαλλοντική επίδραση.

Για τους ελέγχους πρέπει επίσης να λαμβάνεται υπόψη η παλαιότητα ή οι συνεχείς κραδασμοί που προέρχονται από πηγές όπως οι συμπιεστές ή οι ανεμιστήρες.

10.Ανίχνευση εύφλεκτων ψυκτικών μέσων

Σε καμία περίπτωση δεν πρέπει να χρησιμοποιούνται πιθανές πηγές ανάφλεξης κατά την αναζήτηση ή την ανίχνευση διαρροών ψυκτικού μέσου. Δεν πρέπει να χρησιμοποιείται φακός αλογόνου (ή οποιοσδήποτε άλλος ανιχνευτής που χρησιμοποιεί γυμνή φλόγα).

11.Μέθοδοι ανίχνευσης διαρροών Οι παρακάτω μέθοδοι ανίχνευσης διαρροών θεωρούνται αποδεκτές για συστήματα που περιέχουν εύφλεκτα ψυκτικά μέσα:

- Πρέπει να χρησιμοποιούνται ηλεκτρονικοί ανιχνευτές διαρροής για την ανίχνευση εύφλεκτων ψυκτικών μέσων, αλλά η ευαισθησία τους μπορεί να μην είναι επαρκής, ή μπορεί να χρειαστούν εκ νέου βαθμονόμηση (ο εξοπλισμός ανίχνευσης πρέπει να βαθμονομείται σε ένα χώρο ελεύθερο από ψυκτικό μέσο.)

- Βεβαιωθείτε ότι ο ανιχνευτής δεν αποτελεί πιθανή πηγή ανάφλεξης και ότι είναι κατάλληλος για το ψυκτικό μέσο που χρησιμοποιείται.

- Ο εξοπλισμός ανίχνευσης διαρροής πρέπει να ρυθμιστεί σε ποσοστό του LFL του ψυκτικού μέσου και πρέπει να διακριβώνεται στο ψυκτικό που χρησιμοποιείται και να επιβεβαιώνεται το κατάλληλο ποσοστό φυσικού αερίου (έως 25%).

- Τα υγρά ανίχνευσης διαρροών είναι κατάλληλα για χρήση με τα περισσότερα ψυκτικά, αλλά η χρήση των απορρυπαντικών που περιέχουν χλώριο πρέπει να αποφεύγεται καθώς το χλώριο μπορεί να αντιδράσει με το ψυκτικό και να διαβρώσει το χαλκοσωλήνα.

- Εάν υπάρχει υποψία για διαρροή, όλες οι γυμνές φλόγες πρέπει να απομακρύνονται / να σβήνουν.

- Εάν βρεθεί διαρροή ψυκτικού μέσου που απαιτεί χαλκοκόλληση, όλα τα ψυκτικά μέσα πρέπει να ανακτώνται από το σύστημα, ή να απομονώνονται (με κλείσιμο των βαλβίδων) σε ένα τμήμα του συστήματος μακριά από τη διαρροή.

- Το άζωτο ελεύθερου οξυγόνου (OFN) καθαρίζεται μέσω του συστήματος τόσο πριν όσο και κατά τη διάρκεια της διαδικασίας συγκόλλησης.

12.Αφαίρεση και εκκένωση

- Κατά την πρόσβαση στο κύκλωμα ψυκτικού μέσου για επισκευές ή για οποιονδήποτε άλλο σκοπό, πρέπει χρησιμοποιούνται συμβατικές διαδικασίες. Ωστόσο, είναι σημαντικό να ακολουθείται η βέλτιστη πρακτική, δεδομένου ότι πρέπει να λαμβάνεται υπόψη η αναφλεξιμότητα.

Να εφαρμόζετε την ακόλουθη διαδικασία:

- Αφαιρέστε το ψυκτικό μέσο.

- Καθαρίστε το κύκλωμα με αδρανές αέριο.

- Εκκενώστε.

- Καθαρίστε πάλι με αδρανές αέριο.

- Ανοίξτε το κύκλωμα με κοπή ή συγκόλληση.

Η ποσότητα φόρτωσης ψυκτικού μέσου πρέπει να ανακτάται στις σωστές φιάλες ανάκτησης. Το σύστημα πρέπει να "εκπλένεται" με OFN για να καθίσταται η μονάδα ασφαλής. Αυτή η διαδικασία μπορεί να χρειαστεί να επαναληφθεί αρκετές φορές. Ο πεπιεσμένος αέρας ή το οξυγόνο δεν πρέπει να χρησιμοποιούνται για τη συγκεκριμένη εργασία. Η έκπλυση πρέπει να επιτυγχάνεται με πλήρωση έως ότου επιτευχθεί η πίεση εργασίας, στη συνέχεια με εξαέρωση στην ατμόσφαιρα και στο τέλος με επίτευξη κενού. Η διαδικασία αυτή πρέπει να επαναλαμβάνεται έως ότου να μην υπάρχει ψυκτικό μέσο μέσα στο σύστημα. Όταν χρησιμοποιείται η τελική πλήρωση, το σύστημα πρέπει να εξαερίζεται σε ατμοσφαιρική πίεση για να μπορέσει να λειτουργήσει. Αυτή η εργασία είναι απολύτως απαραίτητη εάν πρόκειται να πραγματοποιηθούν οι εργασίες συγκόλλησης στις σωληνώσεις. Βεβαιωθείτε ότι η έξοδος για την αντλία κενού δεν είναι κοντά σε οποιαδήποτε πηγή ανάφλεξης και ότι υπάρχει κενό στο σύστημα με OFN και διαθέσιμος συνεχής εξαερισμός.

13.Διαδικασίες πλήρωσης Πέραν της τυπικής διαδικασίας πλήρωσης της μονάδας, θα πρέπει να ακολουθήσετε τα παρακάτω:

- Όταν κάνετε πλήρωση ψυκτικού υγρού, αποκλείστε οποιοδήποτε ενδεχόμενο ανάμιξης διαφορετικών ψυκτικών υγρών.

- Οι αποστάσεις και τα εύκαμπτα κομμάτια σωληνώσεων θα πρέπει να είναι όσο δυνατό περιορισμένα, ελαχιστοποιώντας έτσι τις απαιτούμενες ποσότητες ψυκτικού υγρού.

- Οι φιάλες πρέπει να είναι όρθιες.

- Πριν από την πλήρωση του συστήματος με ψυκτικό υγρό, επιβεβαιώστε την ασφαλή σύνδεση

γείωσης του συστήματος ψύξης.

- Αφού ολοκληρωθεί η πλήρωση τοποθετήστε μια ετικέτα στο σύστημα (αν δεν υπάρχει ήδη).

- Πρέπει να αποφεύγεται η υπερπλήρωση του συστήματος ψύξης. Πριν από την επαναπλήρωση το σύστημα πρέπει να δοκιμαστεί με πίεση με OFN.

Με την ολοκλήρωση της πλήρωσης, αλλά πριν από την τελική παράδοση, το σύστημα θα πρέπει να ελεγχθεί και πάλι για τυχόν διαρροή.

Πρέπει να διεξάγεται έλεγχος διαρροών πριν φύγετε από την εγκατάσταση.

1. Παροπλισμός

Πριν από τη διεξαγωγή αυτής της διαδικασίας, είναι απαραίτητο ο τεχνικός να είναι εξοικειωμένος πλήρως με τον εξοπλισμό και όλες τις λεπτομέρειες. Χρειάζεται η απαραίτητη εμπειρία ώστε οποιοδήποτε εγκατεστημένο ψυκτικό μέσο να ανακτηθεί με ασφάλεια. Πριν την εκκίνηση της εργασίας, πρέπει να ληφθεί δείγμα από το λάδι και το ψυκτικό υγρό της μονάδος για την περίπτωση που απαιτείται ανάλυση πριν το χρησιμοποιήσετε εκ νέου. Πριν ξεκινήσετε βεβαιωθείτε ότι υπάρχει παροχή ρεύματος.

a. Μελετήστε την μονάδα και τη λειτουργία της.

b. Απομονώστε ηλεκτρικά τη μονάδα.

c. Πριν ξεκινήσετε βεβαιωθείτε ότι:

- Υπάρχει ο μηχανικός εξοπλισμός, εάν απαιτείται, για το χειρισμό των φιαλών ψυκτικού.

- Όλα τα μέσα ατομικής προστασίας είναι διαθέσιμα και χρησιμοποιούνται σωστά.

- Η διαδικασία ανάκτησης εποπτεύεται ανά πάσα στιγμή από αρμόδιο πρόσωπο.

- Ο εξοπλισμός ανάκτησης και οι φιάλες συμμορφώνονται με τα

σχετικά πρότυπα.

d. Υπάρχει δυνατότητα άντλησης του συστήματος ψυκτικού.

e. Αν δεν είναι δυνατή η χρήση κενού, τότε δημιουργήστε πολλαπλά ανοίγματα για την έξοδο του ψυκτικού υγρού από διαφορετικά σημεία.

f. Πριν την ανάκτηση, βεβαιωθείτε ότι οι φιάλες έχουν τοποθετηθεί στις ζυγαριές.

g. Ξεκινήστε τη διαδικασία ανάκτησης σύμφωνα με τις οδηγίες του κατασκευαστή.

h. Μη γεμίζετε υπερβολικά τις φιάλες. (Όχι περισσότερο από 80% του όγκου υγρού φορτίου).

i. Μην υπερβαίνετε το μέγιστο όριο πίεσης της φιάλης, ακόμη και προσωρινά.

j. Μετά την πλήρωση των φιαλών και την ολοκλήρωση της διαδικασίας, βεβαιωθείτε ότι όλες οι φιάλες και ο εξοπλισμός θα απομακρυνθούν αμέσως καθώς και ότι όλες οι βάνες απομόνωσης είναι κλειστές.

k. Το ανακτημένο ψυκτικό μέσο δεν πρέπει να χρησιμοποιείται σε άλλο ψυκτικό σύστημα, εκτός εάν έχει καθαριστεί και ελεγχθεί.

15.Σήμανση

Ο εξοπλισμός πρέπει να φέρει ετικέτα όπου θα αναγράφεται ότι έχει τεθεί εκτός λειτουργίας και το ψυκτικό μέσο έχει αδειάσει. Η ετικέτα πρέπει να φέρει ημερομηνία και υπογραφή. Βεβαιωθείτε ότι υπάρχουν ετικέτες στον εξοπλισμό που αναφέρουν ότι ο εξοπλισμός περιέχει εύφλεκτο ψυκτικό.

16.Ανάκτηση

Κατά την αφαίρεση ψυκτικού από ένα σύστημα, είτε για συντήρηση είτε για παροπλισμό, συνιστάται η ασφαλής αφαίρεση όλων των ψυκτικών μέσων. Κατά τη μεταφορά του ψυκτικού σε φιάλες, βεβαιωθείτε

ότι χρησιμοποιούνται μόνο κατάλληλες φιάλες ανάκτησης ψυκτικού μέσου. Βεβαιωθείτε ότι είναι διαθέσιμος ο σωστός αριθμός φιαλών για την ανάκτηση της συνολικής ποσότητας ψυκτικού του συστήματος. Όλες οι φιάλες που θα χρησιμοποιηθούν προορίζονται για το ανακτηθέν ψυκτικό μέσο και φέρουν σήμανση για το συγκεκριμένο ψυκτικό (δηλ., ειδικές φιάλες για την ανάκτηση ψυκτικού μέσου). Οι φιάλες πρέπει να διαθέτουν βαλβίδα εκτόνωσης πίεσης και σχετικές βαλβίδες αποκοπής σε καλή κατάσταση λειτουργίας. Οι κεντρικές φιάλες ανάκτησης εκκενώνονται και, αν είναι δυνατόν, ψύχονται πριν γίνει η ανάκτηση. Ο εξοπλισμός ανάκτησης πρέπει να είναι σε καλή κατάσταση λειτουργίας με μια σειρά οδηγίες σχετικά με το σχετικό εξοπλισμό και να είναι κατάλληλος για την ανάκτηση εύφλεκτων ψυκτικών μέσων. Συμπληρωματικά, θα πρέπει να διαθέτετε σε καλή κατάσταση τα ανάλογα εργαλεία καλιμπραρίσματος. Οι εύκαμπτοι σωλήνες θα πρέπει να συνδέονται με ασφαλείς συνδέσμους, χωρίς διαρροές. Πριν από τη χρήση του μηχανήματος, ανάκτησης, ελέγξτε την κατάστασή του, ότι έχει γίνει κατάλληλη, συντήρηση και ότι τα σχετικά ηλεκτρικά εξαρτήματα είναι σφραγισμένα, ώστε να μη υπάρχει κίνδυνος ανάφλεξης, στην περίπτωση απελευθέρωσης ψυκτικού. Για οποιαδήποτε αμφιβολία, συμβουλευτείτε τον κατασκευαστή. Το ανακτημένο ψυκτικό υγρό θα πρέπει να επιστρέφεται εντός των κατάλληλων φιαλών ανάκτησης, στον προμηθευτή ψυκτικών μέσων, με τη σχετική Σημείωση Metaфорάς Αποβλήτων. Μην αναμιγνύετε τα ψυκτικά μέσα στις μονάδες ανάκτησης και ειδικά στις φιάλες. Εάν πρόκειται να αφαιρεθούν συμπιεστές ή λάδια συμπιεστή, βεβαιωθείτε ότι έχουν εκκενωθεί σε αποδεκτό επίπεδο για να διασφαλιστεί ότι το εύφλεκτο ψυκτικό μέσο δεν παραμένει μέσα στο λιπαντικό. Η διαδικασία εκκένωσης πραγματοποιείται πριν από την επιστροφή του συμπιεστή στους προμηθευτές. Μόνο η ηλεκτρική θέρμανση στο σώμα του συμπιεστή θα χρησιμοποιηθεί για την επιτάχυνση αυτής της διαδικασίας. Όταν το λάδι αποστραγγίζεται από ένα σύστημα, αυτό πρέπει να γίνεται με ασφάλεια. Κατά τη μετακίνηση ή τη μετεγκατάσταση του κλιματιστικού, συμβουλευτείτε έναν εξειδικευμένο τεχνικό για την αποσύνδεση και την επανεγκατάσταση της μονάδας. Μην τοποθετείτε άλλα ηλεκτρικά προϊόντα ή οικιακά αντικείμενα κάτω από την εσωτερική μονάδα ή την εξωτερική μονάδα. Η συμπύκνωση που στάζει από τη μονάδα μπορεί να τα βρέξει και να προκαλέσει βλάβη ή δυσλειτουργία της ιδιοκτησίας . Για να διατηρείτε τα ανοίγματα εξαερισμού απαλλαγμένα από εμπόδια. Η συσκευή πρέπει να αποθηκεύεται σε καλά αεριζόμενο χώρο, όπου το μέγεθος του δωματίου αντιστοιχεί στο χώρο που ορίζεται για τη λειτουργία της, Η συσκευή πρέπει να αποθηκεύεται σε ένα χώρο όπου δεν υπάρχουν γυμνές φλόγες (για παράδειγμα μια συσκευή αερίου σε λειτουργία) και πηγές ανάφλεξης (όπως μια ηλεκτρική θερμάστρα σε λειτουργία). Δεν επιτρέπονται επαναχρησιμοποιήσιμοι μηχανικοί κονέκτορες και εκχειλώσεις.

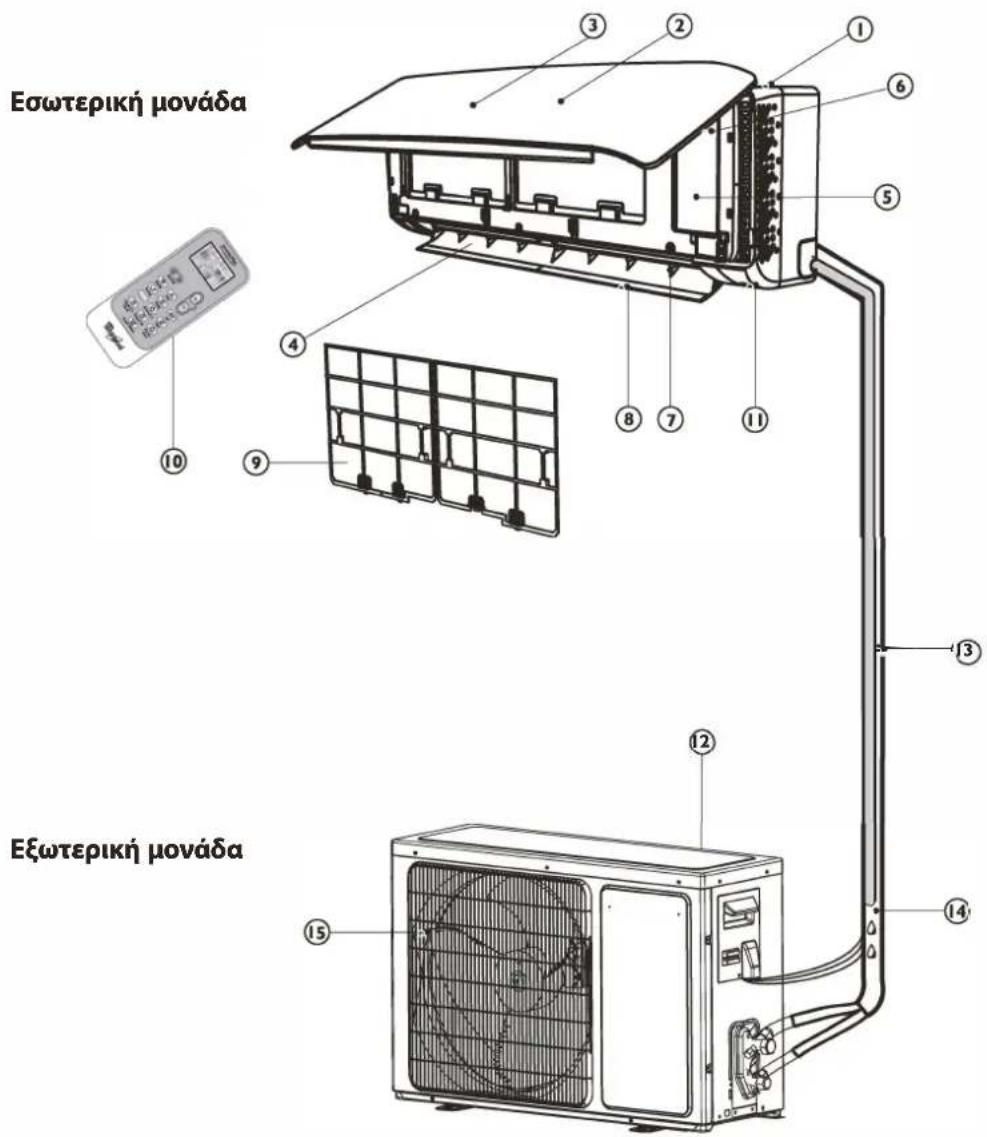

ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ

Εσωτερική μονάδα Εξωτερική μονάδα

Εσωτερική μονάδα

1. Είσοδος αέρα
2. Μπροστινό κάλυμμα
3. Οθόνη
4. Έξοδος αέρα
5. Нлектрикό κουτί
6. Κουμπί επαναφοράς φίλτρου
7. Πτερύγιο κατακόρυφης ρύθμισης
8. Πτερύγιο οριζόντιας ρύθμισης
9. Φίλτρο αέρα

10. Τηλεχειριστήριο

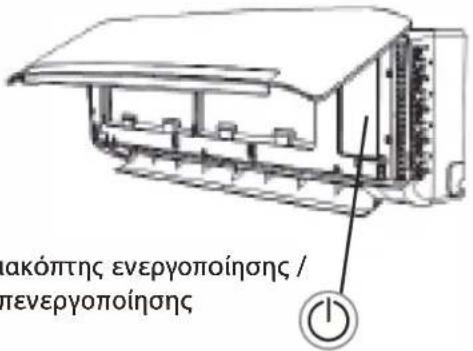

11. Διακόπτης ενεργοποίησης/απενεργοποίησης

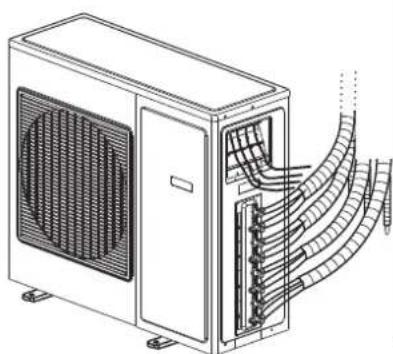

Εξωτερική μονάδα

1. Είσοδος αέρα
2. Σωλήνες και καλώδιο παροχής ρεύματος

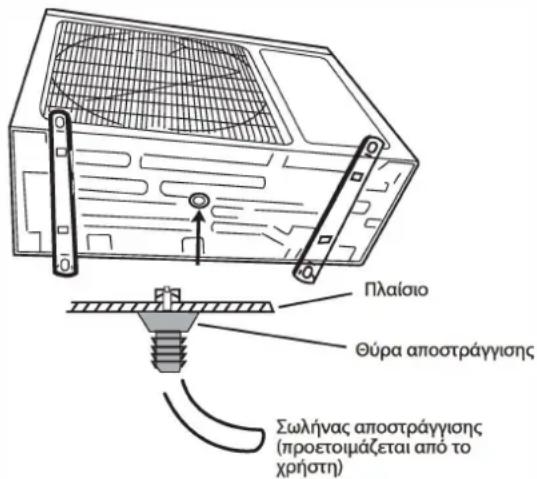

3. Σωλήνας αποστράγγισης
   Σημείωση: Τα συμπυκνώματα νερού αποστραγγίζονται στη λειτουργία COOLING (Ψύξη) ή DRY (Αφύγρανση).
4. Έξοδος αέρα

Οι εικόνες στις οδηγίες χρήστη βασίζονται σε εξωτερικές όψεις των βασικών μοντέλων. Για το λόγο αυτό, το σχήμα και ο σχεδιασμός μπορεί να διαφέρουν ανάλογα με το μοντέλο.

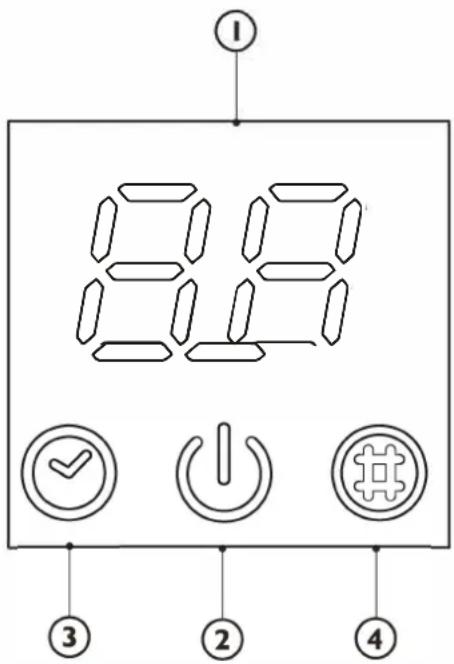

ΠΕΡΙΓΡΑΦΗ ΕΝΔΕΙΞΕΩΝ ΟΘΟΝΗΣ ΠΙΝΑΚΑ ΕΛΕΓΧΟΥ

88 Ένδειξη θερμοκρασίας (1)

Εμφανίζει τη ρυθμισμένη θερμοκρασία.

Εμφανίζεται «FC» ως υπενθύμιση να καθαρίσετε το φίλτρο.

(1) Ένδειξη λειτουργίας (2)

Ανάβει κατά τη λειτουργία.

Αναβοσβήνει κατά την απόψυξη της εξωτερικής μονάδας.

Ενδειξη χρονοδιακόπτη (3)

Ανάβει κατά τη διάρκεια της ρύθμισης του χρόνου.

Σβήνει όταν λήξει η λειτουργία του χρονοδιακόπτη.

Ενδειξη παρακολούθησης φίλτρου (4)

Αναβοσβήνει όταν πρέπει να καθαριστεί το φίλτρο.

Η ένδειξη παρακολούθησης φίλτρου αναβοσβήνει μετά από 200 ώρες χρήσης ως υπενθύμιση να καθαρίσετε το φίλτρο.

Μετά τον καθαρισμό του φίλτρου, πατήστε το κουμπί επαναφοράς φίλτρου που βρίσκεται στην εσωτερική μονάδα πίσω από το μπροστινό πάνελ προκειμένου να διακόψετε την αναλαμπή της ένδειξης παρακολούθησης φίλτρου.

82 1 ✓ ③ ② ④

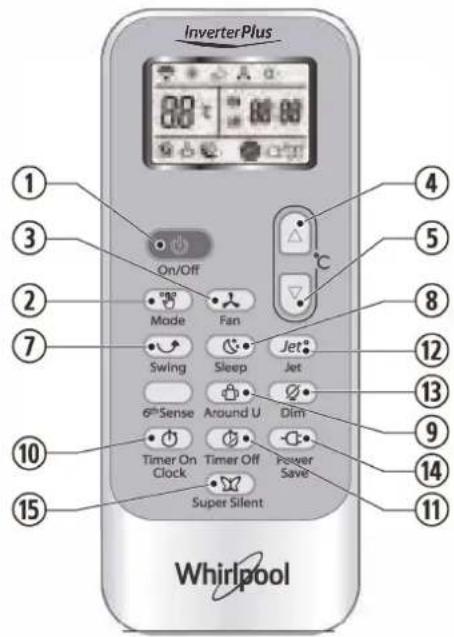

ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΙ ΕΝΔΕΙΞΕΙΣ ΤΗΛΕΧΕΙ ΡΙΣΤΗ ΡΙΟΥ

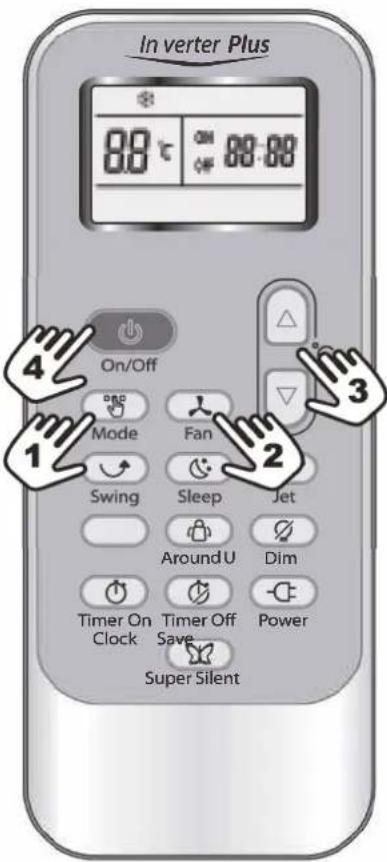

1. KOYMΠI ON/OFF

(ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ)

Εάν πατήσετε αυτό το κουμπί, η συσκευή ενεργοποιείται ή/και απενεργοποιείται.

2. ΚΟΥΜΠΙ ΜΟΔΕ (ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ)

Χρησιμοποιείται για επιλογή του τρόπου λειτουργίας.

Χρησιμοποιείται για επιλογή της ταχύτητας του ανεμιστήρα με την εξής σειρά: αυτόματη, υψηλή, μεσαία ή χαμηλή.

4-5. ΚΟΥΜΠΙ ΤΕΜΡΕΤΑΤΗΣ (ΘΕΡΜΟΚΡΑΣΙΑ)

Χρησιμοποιούνται για την επιλογή της θερμοκρασίας του δωματίου. Χρησιμοποιούνται για τη ρύθμιση της ώρας σε λειτουργία χρονοδιακόπτη και στο ρολόι πραγματικής ώρας.

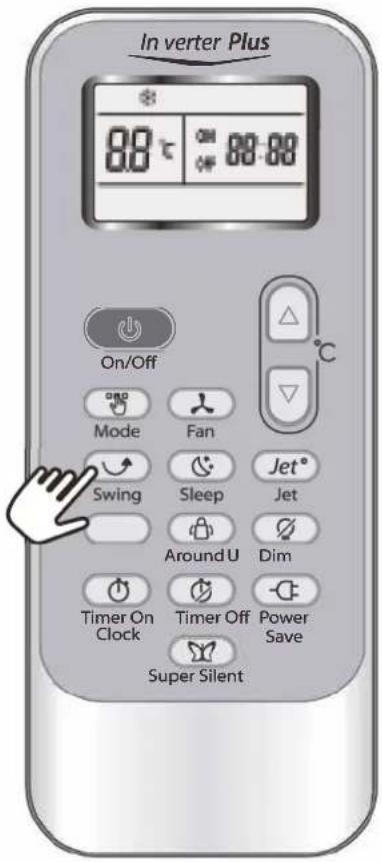

7. ΚΟΥΜΠΙ SWING (ΤΑΛΑΝΤΩΣΗ)

Διακόπτει ή εκκινεί την αιώρηση της γρίλιας οριζόντιας ρύθμισης και ρυθμίζει την επιθυμητή ανοδική/καθοδική κατεύθυνση της ροής αέρα.

Ρυθμίζει ή ακυρώνει τον τρόπο λειτουργίας ύπνου.

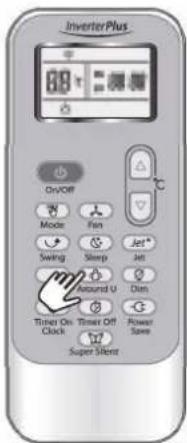

9. KOYMΠI AROUND U

Χρησιμοποιείται για τη ρύθμιση ή την ακύρωση της λειτουργίας Around U (Γύρω σου).

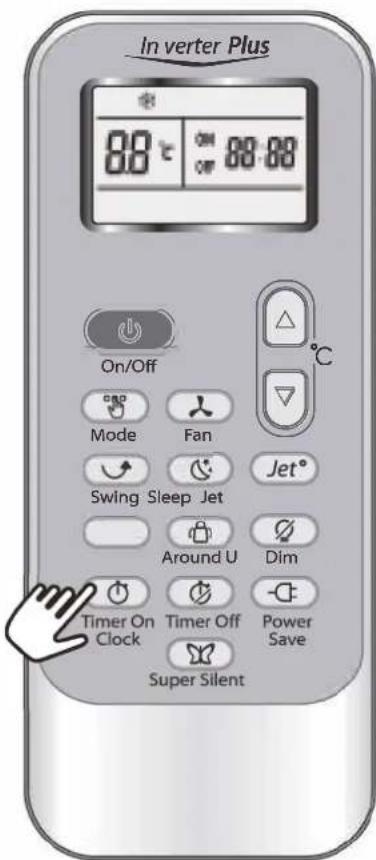

10. ΚΟΥΜΠΙ TIMER ON (Χρονοδιακόπτης ενεργοποίησης)

Χρησιμοποιείται για ρύθμιση ή ακύρωση της λειτουργίας χρονοδιακόπτη ενεργοποίησης.

11 ΚΟΥΜΠΙ TIMER OFF (Χρονοδιακόπτης απενεργοποίησης)

Χρησιμοποιείται για ρύθμιση ή ακύρωση της λειτουργίας χρονοδιακόπτη απενεργοποίησης.

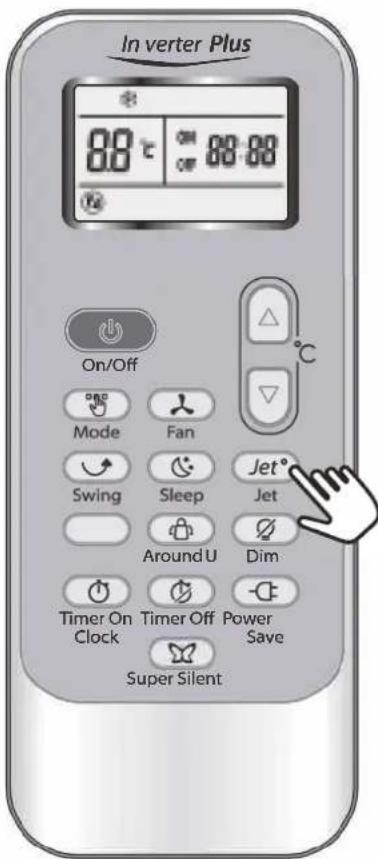

12. ΚΟΥΜΠΙ JET (ΤΑΧΕΙΑ ΨΥΞΗ/ΘΕΡΜΑΝΣΗ)

Χρησιμοποιείται για την εκκίνηση ή τη διακοπή της γρήγορης ψύξης ή θέρμανσης.

InverterPlus On/Off Made Fan Swing Sleep Jet 6thSense Around U Dim Timer On Timer Off Power Save Clock Super Silent Whirlpool

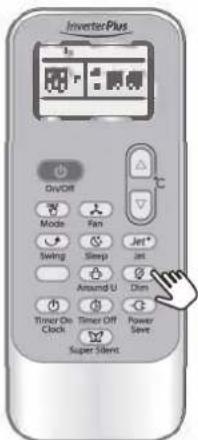

13. ΚΟΥΜΠΙ DIM (ΦΩΤΙΣΜΟΣ)

Χρησιμοποιείται για ενεργοποίηση ή απενεργοποίηση του φωτισμού στην εσωτερική μονάδα.

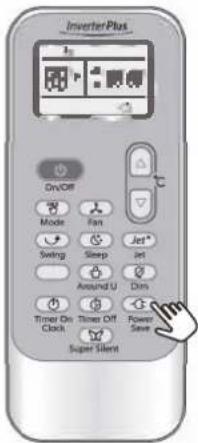

14. ΚΟΥΜΠΙ POWER SAVE (ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ)

Χρησιμοποιείται για την εκκίνηση ή τη διακοπή της εξοικονόμησης ενέργειας.

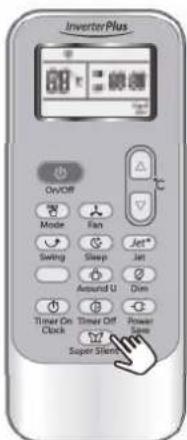

15. ΚΟΥΜΠΙ SUPER SILENT (ΕΞΑΙΡΕΤΙΚΑ ΑΘΟΡΥΒΗ ΛΕΙΤΟΥΡΓΙΑ)

Χρησιμοποιείται για την ενεργοποίηση ή τη διακοπή της εξαιρετικά αθόρυβης λειτουργίας.

Η λειτουργία 6th Sense δεν είναι διαθέσιμη για το προϊόν Free Match, εάν κάνετε κλικ στο κουμπί 6th Sense, το προϊόν δεν θα έχει καμία αντίδραση.

ΣΥΜΒΟΛΑ ΕΝΔΕΙΞΕΩΝ ΣΤΗΝ ΟΘΟΝΗ ΤΗΛΕΧΕΙ ΡΙΣΤΗ ΡΙΟΥ

'Ενδειξη λειτουργίας ψύξης

'Ενδειξη λειτουργίας αφύγρανσης

Ενδειξη λεπουργίας μόνο ανεμιστήρα

'Ενδειξη λειτουργίας θέρμανσης

Αυτόματη ταχύτητα ανεμιστήρα

Υψηλή ταχύτητα ανεμιστήρα

Μεσαία ταχύτητα ανεμιστήρα

Χαμηλή ταχύτητα ανεμιστήρα

'Ενδειξη εξαιρετικά αθόρυβης λειτουργίας

'Ενδειξη ύπνου 1

Ενδειξη ύπνου 2

Ενδειξη ύπνου 3

Ενδειξη ύπνου 4

'Ενδειξη ακολουθίας

'Ενδειξη τούρμπο

Μετάδοση σήματος

3:88 Εμφάνιση ρυθμισμένου χρονοδιακόπτη

Εμφάνιση τρέχουσας ώρας

Εμφάνιση ρυθμισμένης θερμοκρασίας

'Ενδειξη εξοικονόμησης ενέργειας

ΑΠΟΘΗΚΕΥΣΗ ΚΑΙ ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗ ΧΡΗΣΗ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ

Τοποθέτηση των μπαταριών

1. Εισάγετε έναν πείρο και πιέστε ελαφρά προς τα κάτω το καπάκι των μπαταριών και μετακινήστε το προς την κατεύθυνση του βέλους για να το αφαιρέσετε, όπως φαίνεται στην εικόνα.
2. Τοποθετήστε 2 μπαταρίες AAA (1,5V) στο διαμέρισμα. Φροντίστε η πολικότητα «+» και «-» να είναι σωστή.
3. Κλείστε το καπάκι των μπαταριών στο τηλεχειριστήριο.

Τρόπος αφαίρεσης των μπαταριών

Αφαιρέστε το καπάκι των μπαταριών προς την κατεύθυνση του βέλους.

Πατήστε απαλά το θετικό πόλο της μπαταρίας με τα δάχτυλά σας και μετά βγάλτε τις μπαταρίες από το διαμέρισμα. Αυτές οι ενέργειες πρέπει να γίνονται από ενήλικες. Απαγορεύεται τα παιδιά να αφαιρούν τις μπαταρίες από το τηλεχειριστήριο προκειμένου να αποφευχθεί ο κίνδυνος κατάποσης.

Απόρριψη των μπαταριών

Για την προστασία των φυσικών πόρων και την προώθηση της επαναχρησιμοποίησης υλικών, ξεχωρίστε τις μπαταρίες από άλλα είδη αποβλήτων και ανακυκλώστε τις μέσω του τοπικού σας δωρεάν προγράμματος επιστροφής μπαταριών.

Προφυλάξεις

• Κατά την αντικατάσταση των μπαταριών, μη χρησιμοποιείτε νέες μπαταρίες με παλιές ή διαφορετικούς τύπους μπαταριών, καθώς μπορεί να προκληθεί δυσλειτουργία του τηλεχειριστηρίου.
• Εάν δεν πρόκειται να χρησιμοποιήσετε το τηλεχειριστήριο για αρκετό χρόνο, βγάλτε τις μπαταρίες για να αποφευχθεί η διαρροή οξέος μπαταριών από το τηλεχειριστήριο.
• Να χρησιμοποιείτε το τηλεχειριστήριο εντός της ισχύουσας εμβέλειας. Φυλάσσετε το τηλεχειριστήριο σε απόσταση τουλάχιστον 1 μέτρου από οποιαδήποτε συσκευή τηλεόρασης ή συστήματος HI-FI.
• Εάν το τηλεχειριστήριο δεν λειτουργεί κανονικά, βγάλτε τις μπαταρίες και τοποθετήστε τις ξανά μετά από 30 δευτερόλεπτα. Εάν εξακολουθεί να μη λειτουργεί σωστά, τοποθετήστε νέες μπαταρίες.

• Για τη λειτουργία της συσκευής με το τηλεχειριστήριο, στρέψτε το τηλεχειριστήριο στη συσκευή λήψης στην εσωτερική μονάδα, για να διασφαλιστεί η ευαισθησία λήψης.
• Για να στείλετε μήνυμα από το τηλεχειριστήριο, το σύμβολο Θα αναβοσβήνει για 1 δευτερόλεπτο. Όταν ληφθεί το μήνυμα, η συσκευή εκπέμπει ένα ηχητικό σήμα.
• Το τηλεχειριστήριο ελέγχει το κλιματιστικό από απόσταση μέχρι 7 μέτρων.
• Κάθε φορά που αντικαθιστάτε τις μπαταρίες στο τηλεχειριστήριο, το τηλεχειριστήριο προρυθμίζεται στη λειτουργία αντλίας θερμότητας.

ΠΕΡΙΓΡΑΦΗ ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ

Τ ρόποι λειτουργίας:

1. Επιλογή τρόπου λειτουργίας

Κάθε φορά που πατάτε το κουμπί MODE (Τρόπος λειτουργίας), ο τρόπος λειτουργίας μεταβάλλεται διαδοχικά ως εξής:

→ COOLING (Ψύξη) → DRY (Αφύγρανση) → FAN ONLY (Μόνο ανεμιστήρας) → HEATING (Θέρμανση) ↓

Ο τρόπος λειτουργίας θέρμανσης δεν είναι διαθέσιμος για κλιματιστικά μόνο ψύξης.

2. Ρύθμιση ταχύτητας ανεμιστήρα

Κάθε φορά που πατάτε το κουμπί «FAN» (Ανεμιστήρας), η ταχύτητα ανεμιστήρα αλλάζει με την ακόλουθη σειρά:

→ Auto (Autóματη) → High (Υψηλή) → Medium (Mεσαία) → Low (Χαμηλή) ↓

Στον τρόπο λειτουργίας «ΑΝΕΜΙΣΤΗΡΑΣ ΜΟΝΟ», διατίθενται μόνο «Υψηλά», «Μεσαία» και «Χαμηλά».

Στον τρόπο λειτουργίας «ΑΦΥΓΡΑΝΣΗ», η ταχύτητα ανεμιστήρα ρυθμίζεται αυτόματα στο «Αυτόματα». Το κουμπί «ΑΝΕΜΙΣΤΗΡΑΣ» δεν λειτουργεί σε αυτή την περίπτωση.

3. Ρύθμιση θερμοκρασίας

Πατήστε μία φορά για να αυξήσετε τη ρύθμιση θερμοκρασίας κατά 1 °C

Πατήστε μία φορά για να μειώσετε τη ρύθμιση θερμοκρασίας κατά 1 °C

Εάν πατήσετε αυτά τα δύο κουμπιά παρατεταμένα, ο αριθμός αλλάζει γρήγορα.

Εύρος διαθέσιμων θερμοκρασιών ρύθμισης
*ΘΕΡΜΑΝΣΗ, ΨΥΞΗ	16°C~30°C
DRY (Αφύγρανση)	+/-7°C
FAN ONLY (Μόνο ανεμιστήρας)	δεν είναι δυνατή η ρύθμιση

*Σημείωση: Ο τρόπος λειτουργίας θέρμανσης ΔΕΝ είναι διαθέσιμος για μοντέλα μόνο ψύξης.

4. Ενεργοποίηση

Πατήστε το κουμπί . Όταν η συσκευή λάβει το σήμα, ανάβει η ένδειξη ΛΕΙΤΟΥΡΓΙΑΣ της εσωτερικής μονάδας.

Κατά την αλλαγή ενός τρόπου λειτουργίας, περιμένετε λίγα δευτερόλεπτα και επαναλάβετε τη διαδικασία, εάν η μονάδα δεν αποκριθεί αμέσως.

Κατά την επιλογή της λειτουργίας θέρμανσης, η ροή αέρα ξεκινά μετά από 2-5 λεπτά.

Inverter Plus 88 °C ON 88:00 On/Off Mode Fan Swing Sleep Jet Around U Dim Timer On Timer Off Power Clock Save Super Silent

5. Έλεγχος κατεύθυνσης ροής αέρα

Η οριζόντια ροή αέρα προσαρμόζεται αυτόματα σε μια ορισμένη γωνία ανάλογα με τον τρόπο λειτουργίας μετά την ενεργοποίηση της μονάδας. Η κατεύθυνση της ροής αέρα μπορεί επίσης να προσαρμοστεί σύμφωνα με τη δική σας απαίτηση εάν πατήσετε το κουμπί «ΑΙΩΡΗΣΗ» του τηλεχειριστηρίου.

Τρόπος λειτουργίας	Κατεύθυνση ροής αέρα
COOLING (Ψύξη),DRY (Αφύγρανση)	οριζόντια
*HEATING (Θέρμανση),FAN ONLY (Μόνο ανεμιστήρας)	καθοδική

*Ο τρόπος λειτουργίας θέρμανσης ΔΕΝ είναι διαθέσιμος για μοντέλα με αντλία θερμότητας.

'Ελεγχος οριζόντιας ροής αέρα (χρησιμοποιώντας το τηλεχειριστήριο)

Χρησιμοποιήστε το τηλεχειριστήριο για να ρυθμίσετε τη γωνία ροής.

Ταλάντωση περυγίου ροής αέρα

Εάν πατήσετε μία φορά το κουμπί «ΑΙΩΡΗΣΗ», η γρίλια οριζόντιας ρύθμισης θα αιωρηθεί προς τα πάνω και κάτω αυτόματα.

Επιθυμητή κατεύθυνση ροής αέρα

Εάν πατήσετε ξανά το κουμπί «ΑΙΩΡΗΣΗ», η γρίλια οριζόντιας ρύθμισης παραμένει όταν οι γρίλιες αιωρούνται σε μια κατάλληλη γωνία όπως επιθυμείτε.

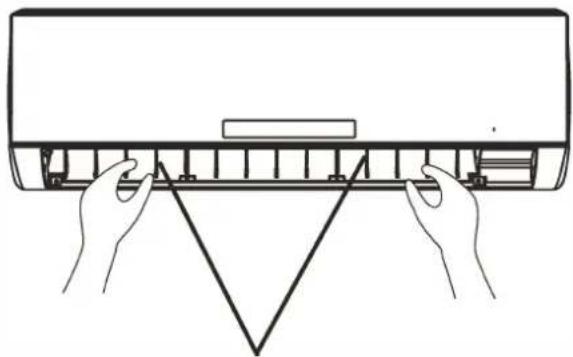

'Ελεγχος κάθετης ροής αέρα (με το χέρι)

Γυρίστε τις ράβδους ελέγχου των γριλιών κάθετης προσαρμογής για να αλλάξετε την κάθετη ροή αέρα όπως απεικονίζεται.

Σημείωση: Το σχήμα της μονάδας μπορεί να είναι διαφορετικό από αυτό του κλιματιστικού που έχετε επιλέξει.

A - Μην γυρίζετε χειροκίνητα τις γρίλιες οριζόντιας ρύθμισης, επειδή μπορεί να συμβεί δυσλειτουργία. Εάν συμβεί κάτι τέτοιο, απενεργοποιήστε αρχικά τη μονάδα, διακόψτε την τροφοδοσία και, στη συνέχεια, συνδέστε ξανά τη συσκευή στην τροφοδοσία.
B - Συνιστάται να μην αφήνετε τη γρίλια οριζόντιας ρύθμισης να γέρνει προς τα κάτω για πολύ ώρα στον τρόπο λειτουργίας ΨΥΞΗ ή ΑΦΥΓΡΑΝΣΗ για να αποφευχθεί το στάξιμο του συμπυκνωμένου νερού.

Inverter Plus 88°C ON 88:00 On/Off Mode Fan Jet° Swing Sleep Jet Around U Dim Timer On Timer Off Power Clock Save Super Silent

ράβδος ελέγχου των γριλιών κάθετης ρύθμισης

ΠΕΡΙΓΡΑΦΗ ΤΡΟΠΩΝ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΩΝ

Λειτουργία ρολογιού

Μπορείτε να ρυθμίσετε την πραγματική ώρα εάν πατήσετε CLOCK (Ρολόι). Πατήστε αυτό το κουμπί παρατεταμένα για περισσότερα από 3 δευτερόλεπτα για να ενεργοποιήσετε τη ρύθμιση ρολογιού. Θα αναβοσβήσει το ψηφίο του ρολογιού. Μετά, με τα κουμπιά και ρυθμίστε τη σωστή ώρα. Πατήστε ξανά αυτό το κουμπί για να ρυθμιστεί η πραγματική ώρα.

Τρόπος λειτουργίας SLEEP (Υπνος)

Ο τρόπος λειτουργίας SLEEP (Υπνος) μπορεί να ρυθμιστεί στον τρόπο λειτουργίας COOLING (Ψύξη), HEATING (Θέρμανση) ή DRY (Αφύγρανση).

Αυτή η λειτουργία παρέχει ένα πιο άνετο περιβάλλον για τον ύπνο.

Η συσκευή θα απενεργοποιηθεί αυτόματα μετά από λειτουργία 8 ωρών. Η ταχύτητα του ανεμιστήρα ρυθμίζεται αυτόματα σε χαμηλή ταχύτητα.

Κάθε φορά που πατάτε το κουμπί SLEEP (Υπνος), ο τρόπος λειτουργίας μεταβάλλεται διαδοχικά ως εξής:

$$ \rightarrow \Upsilon \Pi N O \Sigma 1 \rightarrow \Upsilon \Pi N O \Sigma 2 \rightarrow \Upsilon \Pi N O \Sigma 3 $$

$$ \Upsilon \Pi N O \Sigma 4 \rightarrow E \Xi O \Delta O \Sigma \Upsilon \Pi N O Y \downarrow $$

Τρόπος λειτουργίας SLEEP (Υπνος) για ενήλικες (τρόπος λειτουργίας 1)

Η ρυθμισμένη θερμοκρασία θα αυξηθεί κατά 2°C το μέγιστο μετά από διαρκή λειτουργία της συσκευής στον τρόπο λειτουργίας cooling (ψύξη) για 2 ώρες και, στη συνέχεια, θα παραμένει σταθερή. Η ρυθμισμένη θερμοκρασία θα μειωθεί κατά 2°C το μέγιστο μετά από διαρκή λειτουργία της συσκευής στον τρόπο λειτουργίας heating (θέρμανση) για 2 ώρες και, στη συνέχεια, θα παραμένει σταθερή.

Τρόπος λειτουργίας SLEEP (Υπνος) για ηλικιωμένους (τρόπος λειτουργίας 2):

Η ρυθμισμένη θερμοκρασία θα αυξηθεί κατά 2°C μετά από διαρκή λειτουργία της συσκευής στον τρόπο λειτουργίας cooling (ψύξη) για 2 ώρες, θα μειωθεί κατά 1 °C μετά από 6 ώρες και, στη συνέχεια, κατά 1 °C μετά από 7 ώρες. Η ρυθμισμένη θερμοκρασία θα μειωθεί κατά 2°C μετά από διαρκή λειτουργία της συσκευής στον τρόπο λειτουργίας heating (θέρμανση) για 2 ώρες, θα αυξηθεί κατά 1 °C μετά από 6 ώρες και, στη συνέχεια, κατά 1 °C μετά από 7 ώρες.

Τρόπος λειτουργίας SLEEP (Υπνος) για νέους/εφήβους (τρόπος λειτουργίας 3):

Η ρυθμισμένη θερμοκρασία θα αυξηθεί κατά 1°C

μετά από λειτουργία της συσκευής στον τρόπο λειτουργίας cooling (ψύξη) για 1 ώρα, θα αυξηθεί κατά 2°C μετά από 2 ώρες, στη συνέχεια θα μειωθεί κατά 2°C μετά από 6 ώρες και κατά 1°C μετά από 7 ώρες.

Η ρυθμισμένη θερμοκρασία θα μειωθεί κατά 2°C μετά από λειτουργία της συσκευής στον τρόπο λειτουργίας heating (θέρμανση) για 1 ώρα, θα μειωθεί κατά 2°C μετά από 2 ώρες, στη συνέχεια θα αυξηθεί κατά 2°C μετά από 6 ώρες και κατά 2°C μετά από 7 ώρες.

Τρόπος λειτουργίας SLEEP (Υπνος) για παιδιά (τρόπος λειτουργίας 4):

Η ρυθμισμένη θερμοκρασία θα παραμείνει σταθερή.

\*Σημείωση:

Η θέρμανση ΔΕΝ είναι διαθέσιμη για κλιματιστικά μόνο ψύξης.

Μόλις ρυθμιστεί ο τρόπος λειτουργίας ύπνου, η ένδειξη «Λειτουργίας» θα αναβοσβήσει για 10 φορές και μετά θα σβήσει ολόκληρη η οθόνη.

Τρόπος λειτουργίας JET (Ταχεία ψύξη/θέρμανση)

• Ο τρόπος λειτουργίας JET (Ταχεία ψύξη/θέρμανση) χρησιμοποιείται για έναρξη ή διακοπή της ταχείας ψύξης ή θέρμανσης.
  Η γρήγορη φύξη λειτουργεί με υψηλή ταχύτητα ανεμιστήρα και η θερμοκρασία ρυθμίζεται αυτόματα στα 18°C.
  Η γρήγορη θέρμανση λειτουργεί με αυτόματη ταχύτητα ανεμιστήρα, ενώ η ρυθμισμένη θερμοκρασία αλλάζει αυτόματα στα 32°C.

- Στον τρόπο λειτουργίας ΠΛΗΡΗΣ ΙΣΧΥΣ, μπορείτε να ρυθμίσετε την κατεύθυνση ροής αέρα ή το χρονοδιακόπτη. Εάν θέλετε να τερματίσετε τον τρόπο λειτουργίας ΠΛΗΡΗΣ ΙΣΧΥΣ, πατήστε οποιοδήποτε κουμπί JET (Πλήρης ισχύς), MODE (Τρόπος λειτουργίας), FAN (Ανεμιστήρας), ON/OFF (Ενεργοποίηση/Απενεργοποίηση), SLEEP (Υπνος) ή TEMPERATURE SETTING (Ρύθμιση θερμοκρασίας). Η ένδειξη θα επιστρέψει στον αρχικό τρόπο λειτουργίας.

Σημείωση:

• Τα κουμπιά SLEEP (Υπνος) και SMART (Έξυπνη λειτουργία) δεν είναι διαθέσιμα στον τρόπο λειτουργίας JET (Ταχεία ψύξη/θέρμανση).
- Η συσκευή θα συνεχίσει να λειτουργεί στον τρόπο λειτουργίας ΠΛΗΡΗΣ ΙΣΧΥΣ εάν δεν τον τερματίσετε πατώντας οποιοδήποτε από τα κουμπιά που αναφέρθηκαν.

Inverter Plus 88°C ON 88:88 On/Off Mode Fan Swing Sleep Jet Around U Dim Timer On Timer Off Power Clock Save Super Silent

Λειτουργία Around U

Όταν πατάτε αυτό το κουμπί, εμφανίζεται ⚙, το τηλεχειριστήριο μεταδίδει στην εσωτερική μονάδα την πραγματική θερμοκρασία δωματίου γύρω από αυτό και η συσκευή λειτουργεί ανάλογα με αυτή τη θερμοκρασία για να νιώθετε πιο άνετα.

Φυλάσσετε το τηλεχειριστήριο σε χώρο στον οποίο είναι δυνατή η σωστή μετάδοση του σήματος στην εσωτερική μονάδα.

Πατήστε το μία φορά για ρύθμιση και ξανά για ακύρωση.

Στην οθόνη του τηλεχειριστηρίου θα εμφανιστεί η θερμοκρασία δωματίου μόλις ρυθμιστεί αυτή η λειτουργία.

Λειτουργία DIM (Φωτισμός)

Πατήστε αυτό το κουμπί για να ενεργοποιήσετε ή να απενεργοποιήσετε το φωτισμό της οθόνης στον πίνακα ελέγχου της εσωτερικής μονάδας.

Λειτουργία POWER SAVE (Εξοικονόμηση ενέργειας) Ο τρόπος λειτουργίας POWER SAVE (Εξοικονόμηση

ενέργειας) μπορεί να είναι διαθέσιμος στον τρόπο λειτουργίας COOLING (Ψύξη), HEATING (Θέρμανση),

DRY (Αφύγρανση) και FAN ONLY (Μόνο ανεωιστήρας). Όταν πατάτε αυτό το κουμπί, εμφανίζεται στο τηλεχειριστήριο.

Λειτουργία POWER SAVE (Εξοικονόμηση ενέργειας) στον τρόπο λειτουργίας COOLING (Ψύξη), HEATING (Θέρμανση) και DRY (Αφύγρανση). Η συσκευή θα ρυθμίσει τη θερμοκρασία στους 25°C με χαμηλή ταχύτητα ανεμιστήρα.

Λειτουργία POWER SAVE (Εξοικονόμηση ενέργειας) στον τρόπο λειτουργίας FAN ONLY (Ανεμιστήρας μόνο): Η συσκευή θα ρυθμίσει τη χαμηλή ταχύτητα ανεμιστήρα.

Αλλάξτε τον τρόπο λειτουργίας ή πατήστε το κουμπί power save (εξοικονόμηση ενέργειας) ξανά για να ακυρώσετε τη λειτουργία αυτή.

Σημείωση: Η ταχύτητα ανεμιστήρα και η θερμοκρασία δεν μπορούν να ρυθμιστούν σε αυτόν τον τρόπο λειτουργίας.

Λειτουργία SUPER SILENT (Υπέρ-σιωπηλό)

Πατήστε το κουμπί SUPER SILENT (Υπέρ-σιωπηλό) για να λειτουργεί η μονάδα σε χαμηλό επίπεδο θορύβου, ώστε να έχετε ένα ήσυχο και άνετο περιβάλλον στο δωμάτιο. Στο τηλεχειριστήριο θα εμφανιστεί

Σημείωση: Υπερ-σιωπηλή λειτουργία Το θα αβήσει όταν πατήσετε το κουμπί MODE (Τρόπος λειτουργίας) ή πατήσετε το κουμπί SUPER SILENT (Υπέρ-σιωπηλό) ή πατήσετε ξανά το κουμπί FAN (Ανεμιστήρας).

Η λειτουργία αυτή μπορεί να μην διατίθεται σε μερικά μοντέλα.

InverterPlus 8.8 °F On/OFF Mode Fan Swing Sleep Jet* Around U Dien Timer On Tim Off Power Click Save Super Silent

Inverter-Plus On/OFF Mode Fan Swing Sleep Jet* Around U Dim Timer On Timer Off Power Save Clock Clock Super Silent

Inverter Plus On/Off Mode Fan Swing Sleep Jet* Around U Dim Timer On Time Off Power Clock Save Super Alert

InverterPlus 68 °C On/OFF Mode Fan Jet Swing Sleep Jet Around U Dim Timer On Timer Off Power Clock Slow Super Shock

Λειτουργία Timer (Χρονοδιακόπτης)

Μπορείτε να ρυθμίσετε εύκολα το χρονοδιακόπτη ενεργοποίησης πατώντας το κουμπί TIMER ON (ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ), ώστε να υπάρχει μια ευχάριστη θερμοκρασία δωματίου όταν φτάσετε στο σπίτι σας.

Μπορείτε επίσης να ρυθμίσετε το χρονοδιακόπτη απενεργοποίησης πατώντας το κουμπί TIMER OFF (Χρονοδιακόπτης απενεργοποίησης) για να απολαύσετε ένα καλό ύπνο.

Τρόπος ρύθμισης του TIMER OFF (Χρονοδιακόπτης απενεργοποίησης)

Μπορείτε να χρησιμοποιήσετε το κουμπί TIMER ON (Χρονοδιακόπτης ενεργοποίησης) για να ρυθμίσετε τον προγραμματισμό χρονοδιακόπτη όπως επιθυμείτε, προκειμένου να ενεργοποιήσετε τη συσκευή την ώρα που επιθυμείτε.

ii) Πατήστε το κουμπί TIMER ON (Χρονοδιακόπτης ενεργοποίησης),

όταν αναβοσβήνει η ένδειξη «ΟΝ 12:00» στην οθόνη LCD, μπορείτε να πατήσετε τα κουμπιά □ ή για να επιλέξετε την ώρα που επιθυμείτε να ενεργοποιηθεί η συσκευή.

Πατήστε το κουμπί ή μία φορά για να αυξήσετε ή να μειώσετε τη ρύθμιση χρόνου κατά 1 λεπτό.

Πατήστε το κουμπί ή για 5 δευτερόλεπτα για να αυξήσετε ή να μειώσετε τη ρύθμιση χρόνου κατά 1 0 λεπτά.

Πατήστε το κουμπί ή για περισσότερη ώρα για να αυξήσετε ή να μειώσετε τη ρύθμιση χρόνου κατά 1 ώρα.

Σημείωση: Εάν δεν δείτε την ώρα εντός 10 δευτερολέπτων αφού πατήσετε το κουμπί TIMER ON (Χρονοδιακόπτης ενεργοποίησης), το τηλεχειριστήριο θα εξέλθει αυτόματα από τον τρόπο λειτουργίας ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ.

iii) Μετά την εμφάνιση της ώρας που ρυθμίστηκε για 5 δευτερόλεπτα, στην οθόνη LCD του τηλεχειριστηρίου θα εμφανιστεί το ρολόι αντί για το χρονοδιακόπτη ρύθμισης.

Τρόπος ακύρωσης του TIMER ON (Χρονοδιακόπτης ενεργοποίησης)

Πατήστε ξανά το κουμπί TIMER ON (Χρονοδιακόπης ενεργοποίησης). Θα ακουστεί ένας χαρακτηριστικός ήχος και η ένδειξη θα σβήσει. Ο τρόπος λειτουργίας ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ έχει ακυρωθεί.

Σημείωση: Η λειτουργία TIMER OFF (Χρονοδιακόπτης απενεργοποίησης) ρυθμίζεται με παρόμοιο τρόπο. Μπορείτε να ρυθμίσετε την αυτόματη απενεργοποίηση της συσκευής την επιθυμητή ώρα.

Αύξηση

Μείωση

23℃ ON 12:00

Inverter Plus 88°C ON 88:88 On/Off Mode Fan Jet Swing Sleep Jet Around U Dim Timer On Timer Off Power Clock Clock Save Super Silent

ΛΕΙΤΟΥΡΓΙΑ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ

Σε κατάσταση έκτακτης ανάγκης ή όταν το τηλεχειριστήριο λείπει, μπορείτε να ελέγξετε τη μονάδα εάν πατήσετε το διακόπτη ενεργοποίησης / απενεργοποίησης που βρίσκεται στην εσωτερική μονάδα.

• Ενεργοποιήστε τη συσκευή: όταν η συσκευή είναι απενεργοποιημένη, πατήστε αυτό το κουμπί, θα λειτουργήσει στη λειτουργία που υπήρχε πριν απενεργοποιηθεί η συσκευή. (Για την πρώτη λειτουργία μετά την εγκατάσταση, η προεπιλεγμένη ρύθμιση είναι σε λειτουργία ψύξης στους 18 °C, αυτόματο ανεμιστήρα.)
• Απενεργοποίηση συσκευής: όταν η μονάδα είναι ενεργοποιημένη και πατήσετε αυτό το κουμπί, η μονάδα θα σταματήσει να λειτουργεί.

ακόπτης ενεργοποίησης / τενεργοποίησης

ΠΡΟΣΤΑΣΙΑ

Κατάσταση λειτουργίας

Η προστατευτική διάταξη μπορεί να ενεργοποιηθεί και να διακόψει τη λειτουργία της συσκευής στις περιπτώσεις που παρατίθενται στη συνέχεια.

Θέρμανση	Η εξωτερική θερμοκρασία αέρα είναι πάνω από 24°C
	Η εξωτερική θερμοκρασία αέρα είναι κάτω από -7°C
	Η θερμοκρασία δωματίου είναι πάνω από 27°C
Ψύξη	Η εξωτερική θερμοκρασία αέρα είναι πάνω από 43°C
	Η θερμοκρασία δωματίου είναι κάτω από 21°C
Αφύγρανση	Η θερμοκρασία δωματίου είναι κάτω από 18°C

Εάν το κλιματιστικό λειτουργεί σε τρόπο λειτουργίας ΨΥΞΗ ή ΑΦΥΓΡΑΝΣΗ με την πόρτα ή το παράθυρο ανοιχτό για πολύ ώρα όταν η σχετική υγρασία είναι υψηλότερη από 80%, μπορεί να στάξει συμπύκνωση από την έξοδο.

Χαρακτηριστικά διάταξης προστασίας

Περιμένετε τουλάχιστον 3 λεπτά πριν από την επανεκκίνηση της μονάδας μετά τη διακοπή της λειτουργίας της ή την αλλαγή του τρόπου λειτουργίας όταν η συσκευή λειτουργεί. Μετά τη σύνδεση στην τροφοδοσία και την άμεση ενεργοποίηση της συσκευής, μπορεί να υπάρχει καθυστέρηση 20 δευτερολέπτων πριν ξεκινήσει να λειτουργεί. Εάν διακοπεί κάθε λειτουργία, πατήστε ξανά το κουμπί ΕΝΕΡΓΟΠΟΙΗΣΗ/ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ για επανεκκίνηση. Ο χρονοδιακόπτης πρέπει να ρυθμιστεί ξανά εάν έχει ακυρωθεί.

Χαρακτηριστικά τρόπου λειτουργίας COOLING (ΨΥΞΗ)

Προστασία από τον παγετό

Όταν η θερμοκρασία του εσωτερικού εναλλάκτη θερμότητας μειωθεί στους 0° ή περισσότερο, η λειτουργία του συμπιεστή διακόπτεται για προστασία της συσκευής.

Χαρακτηριστικά του τρόπου λειτουργίας ΘΕΡΜΑΝΣΗ

Προθέρμανση

Προκειμένου να αποφευχθεί το φύσημα ψυχρού αέρα, απαιτούνται 2-5 λεπτά για την προθέρμανση της εσωτερικής μονάδας κατά την εκκίνηση της λειτουργίας ΘΕΡΜΑΝΣΗ. Ο εσωτερικός ανεμιστήρας δεν λειτουργεί κατά την προθέρμανση.

Απόψυξη

Σε λειτουργία ΘΕΡΜΑΝΣΗΣ, η συσκευή θα αποψυχθεί (αποπαγώσει) αυτόματα για να αυξηθεί η αποδοτικότητα. Η διαδικασία αυτή διαρκεί συνήθως 6-10 λεπτά. Κατά τη διάρκεια της απόψυξης, διακόπτεται η λειτουργία του ανεμιστήρα και η ένδείξη λειτουργίας αναβοσβήνει.

Μετά την ολοκλήρωση της απόψυξης, επιστρέφει αυτόματα στον τρόπο λειτουργίας ΘΕΡΜΑΝΣΗ.

λειτουργία παρεμβαίνει

Για το λόγο ότι όλες οι εσωτερικές μονάδες χρησιμοποιήσετε μία εξωτερική μονάδα, εξωτερική μονάδα μπορεί να λειτουργεί μόνο με ίδια λειτουργία (ψύξη ή θέρμανση), έτσι ώστε όταν η λειτουργία σας που είναι διαφορετικός από τον τρόπο που η εξωτερική τρέχει με, λειτουργία παρεμβαίνει συμβαίνει. Μετά δείχνει τον τρόπο παρεμβαίνει σκηνής.

	ψύξη	ξηρός	θέρμανση	ανεμιστήρας
ψύξη	v	v	x	v
ξηρός	v	v	x	v
θέρμανση	x	x	v	x

ανεμιστήρας ν ν χ ν

x: λειτουργία παρεμβαίνει - v: κανονικός

Εξωτερική μονάδα πάντα τρέχει με τη λειτουργία του πρώτου εσωτερική μονάδα που ενεργοποιημένη. Όταν η λειτουργία ρύθμισης του εξής εσωτερικής μονάδας παρενέβαινε με αυτό, 3 μπιπ θα ακουστεί, και η εσωτερική μονάδα παρενέβαινε με τις συνήθεις μονάδες λειτουργίας θα σβήσει αυτόματα.

ΣΥΝΤΗΡΗΣΗ

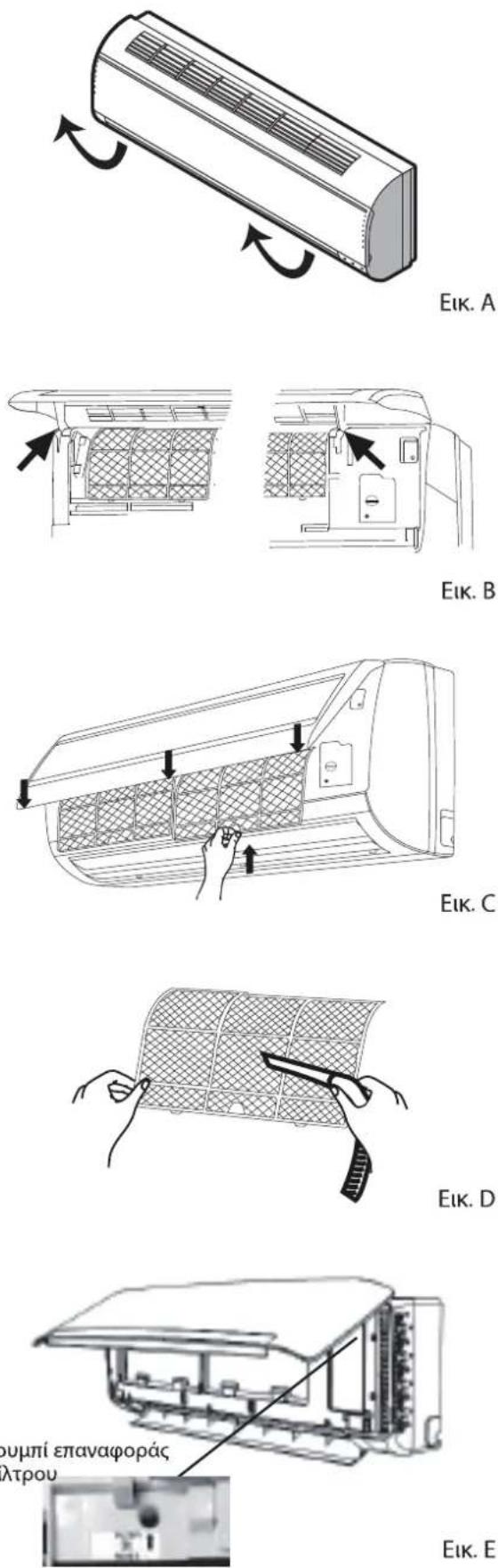

Καθαρισμός του μπροστινού πάνελ της εσωτερικής μονάδας

1. Αποσυνδέστε από την ηλεκτρική παροχή Απενεργοποιήστε πρώτα τη συσκευή πριν αποσυνδέστε την ηλεκτρική παροχή.

2. Αφαίρεση του μπροστινού πίνακα Ανοίξτε το μπροστινό πάνελ όπως απεικονίζεται από το βέλος (Εικ. Α). Τραβήξτε με δύναμη τις σχισμές στο πλάι του μπροστινού πάνελ για να βγάλετε το μπροστινό πάνελ (Εικ. Β).

3. Καθαρίστε το μπροστινό πάνελ Σκουπίστε το με ένα μαλακό και στεγνό πανί. Χρησιμοποιήστε χλιαρό νερό (κάτω από 40°C) για να καθαρίσετε τη συσκευή, εάν υπάρχουν πολλές ακαθαρσίες. Μετά τον καθαρισμό, αφήστε τη συσκευή να στεγνώσει.

4. Τοποθετήστε ξανά και κλείστε το μπροστινό πάνελ Τοποθετήστε ξανά και κλείστε τον μπροστινό πίνακα πιέζοντάς τον προς τα κάτω.

Σημείωση: • Μην χρησιμοποιείτε ουσίες όπως βενζίνη ή λειαντική σκόνη για να καθαρίσετε τη συσκευή. • Μην ψεκάζετε νερό επάνω στην εσωτερική μονάδα Κίνδυνος! Κίνδυνος ηλεκτροπληξίας!

Καθαρισμός φίλτρου αέρα Είναι απαραίτητο να καθαρίσετε το φίλτρο αέρα αφού το χρησιμοποιήσετε για περίπου 720 ώρες. Καθαρίστε το φίλτρο αέρα κάθε δύο εβδομάδες εάν το κλιματιστικό λειτουργεί σε περιβάλλον με υπερβολική σκόνη.

1. Αποσυνδέστε από την ηλεκτρική παροχή Απενεργοποιήστε πρώτα τη συσκευή πριν αποσυνδέστε την ηλεκτρική παροχή.

2. Βγάλτε το φίλτρο αέρα (Εικ. C).

3. Ανοίξτε τον μπροστινό πίνακα.
4. Πιέστε προσεκτικά τη λαβή του φίλτρου.
5. Αφαιρέστε το φίλτρο.

6. Καθαρισμός του φίλτρου αέρα (Εικ. D) Εάν το φίλτρο είναι πολύ βρόμικο, καθαρίστε το με ένα διάλυμα χλιαρού νερού και ουδέτερου απορρυπαντικού. Μετά τον καθαρισμό, αφήστε τη συσκευή να στεγνώσει.

7. Τοποθετήστε ξανά το φίλτρο, πατήστε το κουμπί επαναφοράς φίλτρου (Εικ. Ε) στη δεξιά πλευρά με μια καρφίτσα και κλείστε το μπροστινό πάνελ.

Σημείωση: • Για να αποφευχθεί ο τραυματισμός, μην αγγίζετε τα πτερύγια της εσωτερικής μονάδας με τα δάχτυλά σας αφού αφαιρέσετε το φίλτρο. • Μην επιχειρήσετε εσείς να καθαρίσετε το εσωτερικό του κλιματιστικού. • Μην καθαρίζετε το φίλτρο στο πλυντήριο.

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Τα προβλήματα λειτουργίας οφείλονται συχνά σε μικρής σημασίας αιτίες. Ανατρέξτε στον παρακάτω πίνακα πριν επικοινωνήσετε με το τμήμα συντήρησης. Μπορεί να εξοικονομήσετε χρόνο και να αποφύγετε περιττά έξοδα.

Πρόβλημα	Ανάλυση
Η συσκευή δεν λειτουργεί	Είναι καμμένη η προστατευτική διάταξη ή η ασφάλεια;Перιμένετε 3 λεπτά και αρχίστε ξανά, η προστατευτική διάταξη μπορεί να εμποδίζει τη λειτουργία της μονάδας.Είναι χαμηλές οι μπαταρίες του τηλεχειριστηρίου;Είναι σωστά συνδεδεμένο το φις του ηλεκτρικού καλωδίου;
Δεν υπάρχει καθόλου αέρας ψύξης ή θέρμανσης	Είναι βρόμικο το φίλτρο αέρα;Είναι φραγμένες οι είσοδοι και έξοδοι του κλιματιστικού;Είναι ρυθμισμένη σωστά η θερμοκρασία;Είναι ανοιχτές πόρτες ή παράθυρα;
Αναποτελεσματικός έλεγχος	Μήπως υπήρξε ισχυρή παρέμβαση (από υπερβολική ηλεκτρική εκκένωση, ανωμαλία τασης της ηλεκτρικής παροχής); Λάβετε υπόψη ότι η λειτουργία δεν θα είναι φυσιολογική. Στην περίπτωση αυτή, αποσυνδέστε και συνδέστε την ξανά στην τροφοδοσία μετά από 2-3 δευτερόλεπτα.
Η συσκευή δεν λειτουργεί αμέσως	Θα συμβεί καθυστέρηση 3 λεπτών όταν αλλάζετε τον τρόπο λειτουργίας κατά τη διάρκεια της λειτουργίας.
Ασυνήθιστη οσμή	Αυτή η οσμή μπορεί να προέρχεται από άλλη πηγή όπως έπιπλα, τοιγάρο, κτλ. η οποία έχει αναρροφηθεί από τη μονάδα και φυσάται προς τα έξω μαζί με τον αέρα.
Θόρυβος τρεχούμενου κλιματιστικό.νερού	Κανονική συμπεριφορά που προκαλείται από τη ροή ψυκτικού στο 'Ηχος απόψυξης στον τρόπο λειτουργίας θέρμανσης.
Θόρυβος θραύσης	Ο ήχος μπορεί να δημιουργείται από τη διαστολή και συστολή του μπροστινού πάνελ λόγω των θερμοκρασιακών αλλαγών.
Ψεκασμός σταγονιδίων από την έξοδο	Υπάρχουν σταγονίδια στο δωμάτιο με χαμηλή θερμοκρασία; Κανονική συμπεριφορά λόγω του ψυχρού αέρα που εκκενωνεται από την εσωτερική μονάδα κατά τη διάρκεια του τρόπου λειτουργίας ΨΥΞΗ ή ΑΦΥΓΡΑΝΣΗ.
Η ένδειξη λειτουργίας αναβοσβήνει αλλά ο εσωτερικός ανεμιστήρας σταματάει.	Η μονάδα αλλάζει από τρόπο λειτουργίας θέρμανσης σε απόψυξη. Η ένδειξη θα σβήσει και θα επιστρέψει στον τρόπο λειτουργίας θέρμανσης.

Σημείωση: Εάν τα προβλήματα παραμένουν, απενεργοποιήστε τη συσκευή και αποσυνδέστε την από την τροφοδοσία. Στη συνέχεια, επικοινωνήστε με το πλησιέστερο εξουσιοδοτημένο κέντρο συντήρησης της Whirlpool. Μην επιχειρήσετε να μετακινήσετε, να επισκευάσετε, να αποσυναρμολογήσετε ή να τροποποιήσετε τη συσκευή.

ΕΓΚΑΤΑΣΤΑΣΗ - ΣΥΝΤΗΡΗΣΗ

Πριν την εγκατάσταση

1. Διαβάστε το παρόν εγχειρίδιο προσεκτικά πριν από την εγκατάσταση.
2. Η συσκευή πρέπει να εγκατασταθεί σύμφωνα με τους εθνικούς κανονισμούς καλωδίωσης και βάσει του παρόντος εγχειριδίου από εξειδικευμένους τεχνικούς.
3. Κάθε μεταβολή της θέσης εγκατάστασης πρέπει να γίνεται από επαγγελματίες τεχνικούς.

4. Ελέγξτε το προϊόν για να βεβαιωθείτε ότι δεν έχει υποστεί ζημιά πριν από την εγκατάσταση.

5. Τοποθετήστε τα κινούμενα εξαρτήματα στο κάτω μέρος της εσωτερικής μονάδας σε απόσταση τουλάχιστον 2,5m πάνω από το δάπεδο.

6. Μετά την εγκατάσταση, ο καταναλωτής πρέπει να χρησιμοποιεί τη συσκευή σωστά, σύμφωνα με το παρόν εγχειρίδιο. Διατηρήστε το εγχειρίδιο σε κατάλληλο χώρο αποθήκευσης για λόγους συντήρησης και μετακίνησης της συσκευής στο μέλλον.

ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

1. Η τροφοδοσία πρέπει να έχει κατάλληλη ονομαστική τάση με ειδικό κύκλωμα για τη συσκευή. Το κανονικό εύρος της τάσης λειτουργίας είναι 90%\~110% της ονομαστικής τάσης. Η διάμετρος του καλωδίου τροφοδοσίας πρέπει να πληροί τις απαιτήσεις.
2. Το σύστημα τροφοδοσίας του χρήστη πρέπει να έχει αξιόπιστο ακροδέκτη γείωσης. Απαγορεύεται η σύνδεση του καλωδίου γείωσης στα παρακάτω στοιχεία: 1) Σωλήνα παροχής νερού 2) Σωλήνα αερίου 3) Σωλήνα αποχέτευσης 4) Άλλες θέσεις που θεωρούνται ανασφαλείς.
3. Βεβαιωθείτε ότι η γείωση είναι ασφαλής και ότι υπάρχει καλώδιο γείωσης συνδεδεμένο στο ειδικό σύστημα γείωσης του κτηρίου, το

οποίο έχει εγκατασταθεί από επαγγελματία τεχνικό. Η συσκευή πρέπει να είναι εφοδιασμένη με διακόπτη προστασίας από ηλεκτρική διαρροή και βοηθητικό διακόπτη κυκλώματος με επαρκή χωρητικότητα. Ο διακόπτης κυκλώματος πρέπει επίσης να διαθέτει λειτουργία μαγνητικής και θερμικής πυροδότησης για να διασφαλιστεί η προστασία σε περίπτωση βραχυκυκλώματος και υπερφόρτωσης.

Τύπος Μοντέλο		Απαιτούμενηικανότηταδιακόπτη αέρα
ΣπλιτΑναστροφέας	20K 30A
	24K 30A
	36K 40A

ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

1. Βεβαιωθείτε ότι το καλώδιο τροφοδοσίας έχει επαρκές μήκος, ώστε να είναι δυνατή η σωστή σύνδεση. Μη χρησιμοποιείτε καλώδια επέκτασης για τροφοδοσία.
2. Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί από τον κατασκευαστή ή τον αντιπρόσωπο συντήρησης ή άλλο καταρτισμένο άτομο, ώστε να αποφευχθούν τυχόν κίνδυνοι.
3. Πρέπει συνδεθεί στη σταθερή καλωδίωση ένας πολυπολικός διακόπτης αποσύνδεσης με απόσταση μεταξύ των επαφών τουλάχιστον 3mm σε όλους τους πόλους.
4. Ο κίνδυνος ηλεκτροπληξίας μπορεί να προκαλέσει τραυματισμό ή θάνατο: Αποσυνδέστε κάθε ηλεκτρική τροφοδοσία πριν από τις εργασίες συντήρησης.

5. Η σύνδεση του καλωδίου τροφοδοσίας και του καλωδίου μεταξύ της εσωτερικής και της εξωτερικής μονάδας πρέπει να γίνεται σύμφωνα με το διάγραμμα καλωδίωσης που αναγράφεται πάνω στη συσκευή.

6. Όταν ολοκληρωθεί η εγκατάσταση, δεν πρέπει να είναι δυνατή η πρόσβαση των χρηστών στα ηλεκτρικά εξαρτήματα.

7. Μετακινήστε και τοποθετήστε τη συσκευή με τη βοήθεια δύο ή περισσότερων ατόμων, ώστε να αποφευχθεί ο κίνδυνος λόγω του υπερβολικά μεγάλου βάρους.
8. Μετά την αποσυσκευασία του κλιματιστικού, διατηρήστε όλα τα υλικά συσκευασίας μακριά από παιδιά.
9. Ανάλογα με το ψυκτικό, η πίεση στο σωλήνα είναι πολύ υψηλή. Γι' αυτό προσέχετε κατά την εγκατάσταση και επισκευή της συσκευής.
10. Σύμφωνα με την εθνική νομοθεσία, πρέπει να ενσωματωθεί στη σταθερή καλωδίωση συσκευή υπολειπόμενου ρεύματος (RCD) με ονομαστικό υπολειπόμενο ρεύμα λειτουργίας που δεν υπερβαίνει τα 30mA.

ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

Διάγραμμα εγκατάστασης

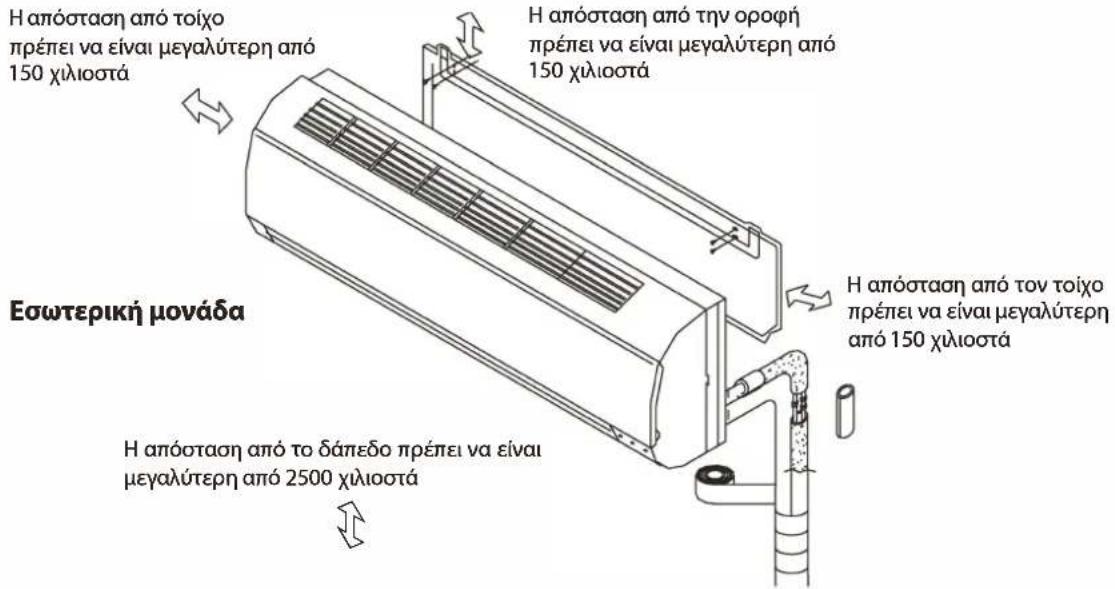

Η απόσταση από τοίχο πρέπει να είναι μεγαλύτερη από 150 χιλιοστά Εσωτερική μονάδα Η απόσταση από τον τοίχο πρέπει να είναι μεγαλύτερη από 150 χιλιοστά Η απόσταση από τον τοίχο πρέπει να είναι μεγαλύτερη από 150 χιλιοστά Η απόσταση από το δάπεδο πρέπει να είναι μεγαλύτερη από 2500 χιλιοστά

Εξωτερική μονάδα

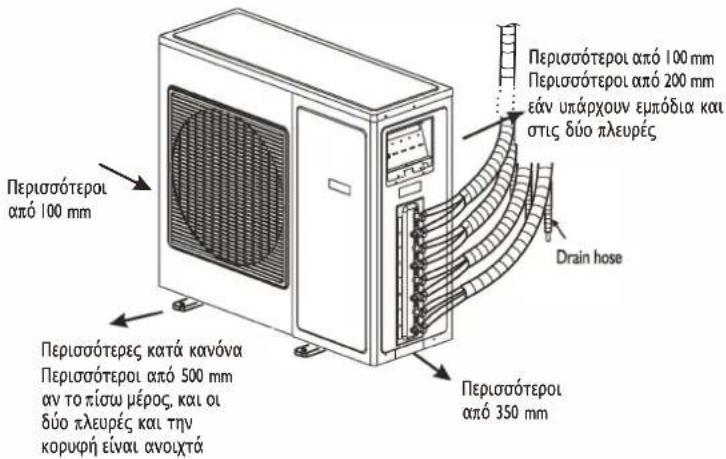

Periostóterpol από 100 mm Periostóterpol από 100 mm Periostóterpol από 200 mm εάν υπάρχουν εμπόδια και στις δύο πλευρές Drain hose Periostóterpol από 350 mm Periostóterpeç katá kavóva Periostóterpol από 500 mm αν το πίσω μέρος, και οι δύο πλευρές και την κορυφή είναι ανοιχτά

ΣΗΜΕΙΩΣΗ: Η παραπάνω εικόνα είναι μια απλή αναπαράσταση της μονάδας και μπορεί να μην αντιστοιχεί στην εξωτερική όψη του προϊόντος που έχετε αγοράσει. Η εγκατάσταση πρέπει να πραγματοποιηθεί σύμφωνα με τα εθνικά πρότυπα καλωδίωσης και μόνο από εξουσιοδοτημένο τεχνικό συντήρησης.

Επιλογή της καλύτερης θέσης Θέση για την εγκατάσταση της εσωτερικής μονάδας

• Σε ένα σημείο όπου δεν υπάρχουν εμπόδια κοντά στην έξοδο αέρα και ο αέρας μπορεί να φυσάται εύκολα σε κάθε γωνία του δωματίου.
• Σε ένα σημείο όπου μπορεί να τακτοποιηθεί εύκολα η σωλήνωση και η οπή στον τοίχο.
• Τηρήστε την απαιτούμενη απόσταση από την οροφή και τον τοίχο σύμφωνα με το διάγραμμα εγκατάστασης.
• Σε ένα σημείο όπου μπορείτε να αφαιρείτε εύκολα το φίλτρο αέρα.
  • Διατηρείτε τη μονάδα και το τηλεχειριστήριο 1 μέτρο από την τηλεόραση, το radiόφωνο, κτλ.
  • Για να αποφευχθούν οι επιδράσεις από λάμπα φθορισμού, διατηρείτε τη μονάδα όσο το δυνατό πιο μακριά από αυτή.
• Μην τοποθετείτε κάτι κοντά στην είσοδο αέρα που θα μπορούσε να τη φράξει.
• Σε ένα σημείο που μπορεί να βαστάξει το βάρος και δεν θα αυξήσει τους θορύβους και κραδασμούς λειτουργίας.
• Η εσωτερική μονάδα δεν είναι κατάλληλη για εγκατάσταση σε περιοχές που χρησιμοποιούνται για το πλύσιμο ρούχων.

Θέση για την εγκατάσταση της εξωτερικής μονάδας

• Τοποθετήστε σε βολικό και καλά αεριζόμενο χώρο.
• Αποφεύγετε την εγκατάσταση σε σημείο που μπορεί να υπάρξει διαρροή εύφλεκτου αερίου.
• Τηρήστε την απαιτούμενη απόσταση από τον τοίχο σύμφωνα με το διάγραμμα εγκατάστασης.
• Η απόσταση μεταξύ της εσωτερικής μονάδας και της εξωτερικής μονάδας θα πρέπει να είναι 3 μέτρα και μπορεί να φτάσει τα 15 μέτρα, το μέγιστο, με επιπρόσθετο φορτίο φυκτικού.
• Μην εγκαθιστάτε την εξωτερική μονάδα σε βρόμικο ή λιπαρό μέρος, κοντά σε έξοδο αερίων βουλκανισμού.
• Αποφεύγετε την εγκατάσταση στην άκρη του δρόμου, όπου μπορεί να βρομίσει με λασπόνερο.
• Σε μια σταθερή βάση όπου δεν θα αυξηθεί ο θόρυβος λειτουργίας.
  • Σε σημείο όπου η έξοδος αέρα δεν εμποδίζεται.
• Η θέση εγκατάστασης θα πρέπει να μπορεί να αντέχει το βάρος και τις δονήσεις της

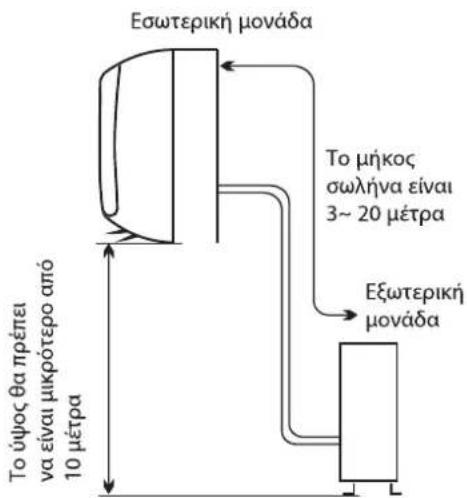

Εσωτερική μονάδα Το ύψος θα πρέπει να είναι μικρότερο από 10 μέτρα Το μήκος σωλήνα είναι 3~20 μέτρα Εξωτερική μονάδα

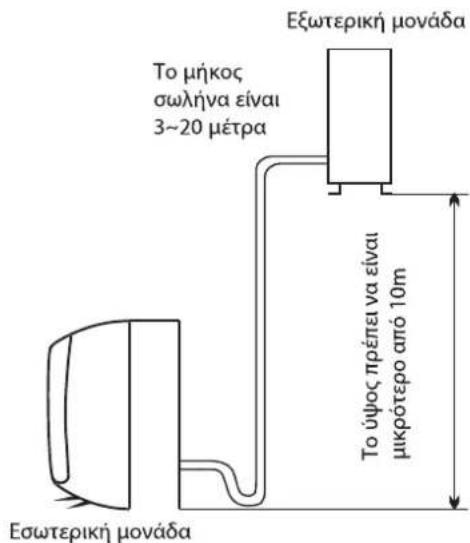

Εξωτερική μονάδα Το μήκος σωλήνα είναι 3~20 μέτρα Το ύψος πρέπει να είναι μικρότερο από 10m Εσωτερική μονάδα

εξωτερικής μονάδας αλλά και να εξασφαλίσει μια ασφαλή εγκατάσταση.

• Σε σημείο όπου το αποστραγγισμένο νερό δεν αποτελεί πρόβλημα.
• Εγκαταστήστε την εξωτερική μονάδα σε ένα σημείο όπου ο αέρας που εκκενώνεται και ο θόρυβος λειτουργίας δεν ενοχλεί τους γείτονές σας.

Μοντέλο	Στάνταρ σωλήνωση Μήκος (m)	Όριο κάθε εσωτερική σωλήνωση μονάδας Μήκος (m)	Όριο Σύνολο σωλήνωση Μήκος (m)	Όριο υψομετρικής διαφοράς Η (m)	Επιπλέον ποσότητα ψυκτικού μέσου (g / m)
20K	5+5+5	20	60	10	15 (Οταν το συνολικό μήκος των σωληνώσεων είναι πάνω από 15m)
24K	5+5+5	20	60	10	15 (Οταν το συνολικό μήκος των σωληνώσεων είναι πάνω από 20m)
36K	5+5+5+5	25	60	10	15 (Οταν το συνολικό μήκος των σωληνώσεων είναι πάνω από 20m)

ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ

1. Εγκατάσταση της πλάκας στερέωσης

• Επιλέξτε μια θέση για την εγκατάσταση της πλάκας στερέωσης, ανάλογα με τη θέση της εσωτερικής μονάδας και την κατεύθυνση σωλήνωσης.
• Ρυθμίστε την πλάκα στερέωσης οριζόντια με μετρητή κλίσης ή υδραυλική γραμμή.
• Τρυπανίστε οπές με βάθος 32 χιλιοστά στον τοίχο.
• Εισαγάγετε τις πλαστικές τάπες στην οπή και μετά στερεώστε την πλάκα στερέωσης με κοχλίες autokοχλιοτόμησης.
  • Ελέγξτε ότι η πλάκα στερέωσης είναι καλά στερεωμένη.

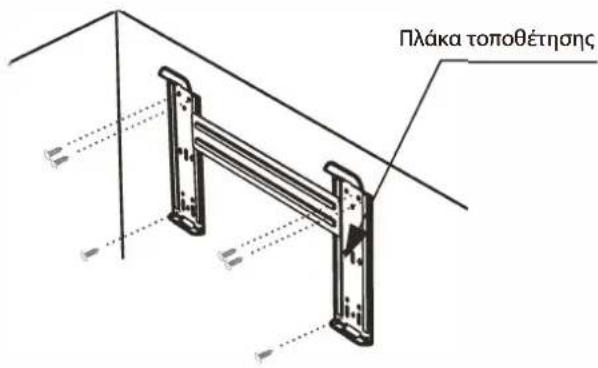

Πλάκα τοποθέτησης

ΣΗΜΕΙΩΣΗ: Το σχήμα της πλάκας στερέωσης μπορεί να διαφέρει από την ανωτέρω, αλλά η μέθοδος εγκατάστασης είναι όμοια.

2. Διάτρηση οπής για σωληνώσεις

• Αποφασίστε τη θέση της οπής για τη σωλήνωση ανάλογα με την τοποθεσία της πλάκας στερέωσης.
• Τρυπανίστε μια οπή με διάμετρο περίπου 70 χιλιοστά στον τοίχο. Η οπή θα πρέπει να έχει μια μικρή καθοδική κλίση προς τα έξω.

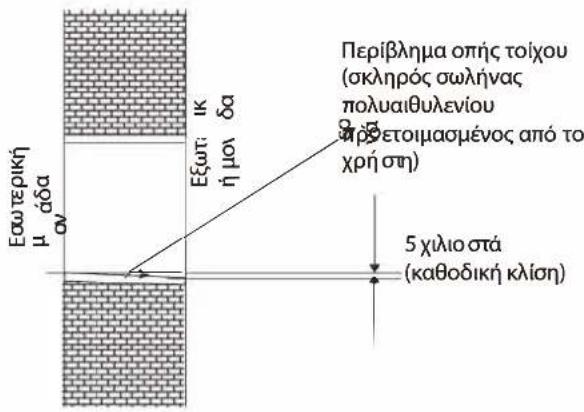

• Εγκαταστήστε ένα περίβλημα μέσα από την οπή στον τοίχο για να διατηρήσετε τον τοίχο τακτοποιημένο και καθαρό.

Εξωτερική μάδα ον Εξωτερική η μού δα Περίβλημα οπής τοίχου (σκληρός σωλήνας πολυαιθυλενίου φρέσετοιμασμένος από το χρή στη) 5 χιλιο στά (καθοδική κλίση)

3. Εγκατάσταση της σωλήνωσης εσωτερικής μονάδας

• Προσαρμόστε τη σωλήνωση (σωλήνας υγρού και αερίου) και τα καλώδια μέσα από την οπή στον τοίχο από τα έξω ή προσαρμόστε τα από τα μέσα αφού ολοκληρώσετε τις συνδέσεις των σωληνώσεων και καλωδίων της εσωτερικής μονάδας, για να τις συνδέσετε στην εξωτερική μονάδα.
- Αποφασίστε εάν θα πριονίσετε το πλαστικό τμήμα ανάλογα με την κατεύθυνση της σωλήνωσης (όπως απεικονίζεται παρακάτω).

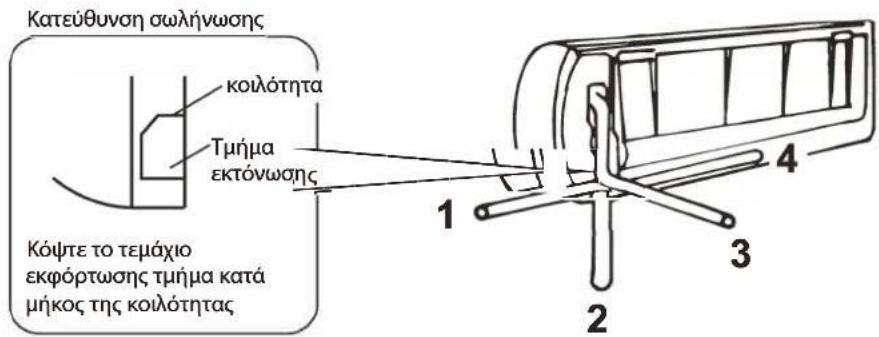

Κατεύθυνση σωλήνωσης κοιότητα Τμήμα εκτόνωσης Κόψτε το τεμάχιο εκφόρτωσης τμήμα κατά μήκος της κοιότητας 1 2 3 4

ΣΗΜΕΙΩΣΗ:

Κατά τη στερέωση του σωλήνα στην κατεύθυνση 1, 2 ή 4, κόψτε με πριόνι το αντίστοιχο πλαστικό τμήμα από τη βάση της εσωτερικής μονάδας.

- Αφού συνδέσετε τη σωλήνωση όπως απαιτείται, εγκαταστήστε τον εύκαμπτο σωλήνα αποστράγγισης. Στη συνέχεια, συνδέστε το καλώδιο ηλεκτρικής σύνδεσης. Μετά τη σύνδεση, τυλίξτε τη σωλήνωση, το καλώδιο και τον εύκαμπτο σωλήνα αποστράγγισης με θερμικό μονωτικό υλικό.

ΣΗΜΕΙΩΣΗ: Μη συνδέετε τη συσκευή στην τροφοδοσία κατά την εγκατάσταση.

ΣΗΜΑΝΤΙΚΟ:

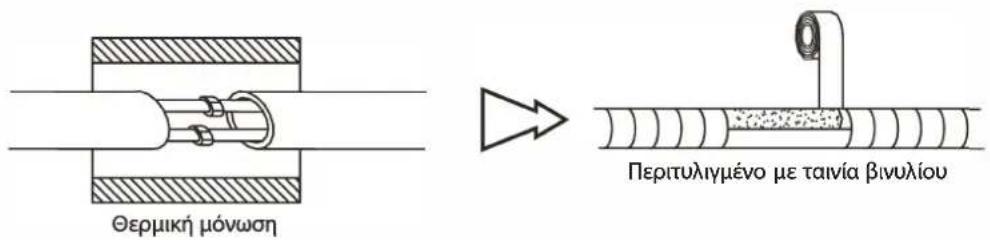

Θερμική μόνωση ενώσεων σωλήνωσης:

Τυλίξτε τις ενώσεις της σωλήνωσης με θερμικό μονωτικό υλικό και, στη συνέχεια, καλύψτε τις με ταινία βινυλίου.

Σωλήνωση θερμικής μόνωσης:

α. Τοποθετήστε τον εύκαμπτο σωλήνα αποστράγγισης κάτω από τη σωλήνωση.
β. Μονωτικό υλικό: αφρός πολυαιθυλενίου με πάχος μεγαλύτερο από 6 χιλιοστά.

ΣΗΜΕΙΩΣΗ: Ο εύκαμπτος σωλήνας αποστράγγισης προετοιμάζεται από το χρήστη.

• Ο εύκαμπτος σωλήνας αποστράγγισης θα πρέπει να είναι στραμμένος προς τα κάτω για εύκολη ροή αποστράγγισης. Μην συστρέψετε το σωλήνα αποστράγγισης, αφήστε τον να προεξέχει ή να αιωρείται. Μην βυθίσετε το άκρο σε νερό. Εάν συνδέσετε εύκαμπτο σωλήνα επέκτασης στο σωλήνα αποστράγγισης, βεβαιωθείτε ότι έχει μονωθεί θερμικά κατά τη διέλευση από την εσωτερική μονάδα.
• Όταν η σωλήνωση κατευθύνεται στα δεξιά, η (προετοιμάζεται από το χρήστη) σωλήνωση, το ηλεκτρικό καλώδιο και ο εύκαμπτος σωλήνας αποστράγγισης πρέπει να είναι θερμικά μονωμένα και να στερεωθούν στο πίσω μέρος της μονάδας.

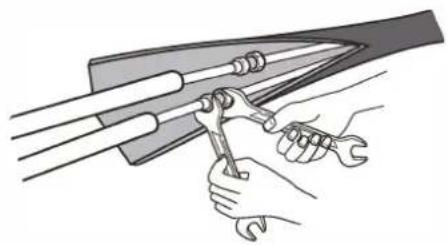

Σύνδεση σωλήνωσης:

α. Συνδέστε τους σωλήνες εσωτερικής μονάδας με δύο κλειδιά. Προσέχετε ιδιαίτερα στην επιτρεπόμενη ροπή, όπως απεικονίζεται παρακάτω, για να αποφευχθεί η παραμόρφωση και ζημιά των σωλήνων, συνδετήρων και παξιμαδιών.

β. Στην αρχή, σφίξτε τα με τα δάχτυλα και μετά χρησιμοποιήστε τα κλειδιά.

Σημείωση: μην κόψετε τη σωλήνωση εάν ο σωλήνας σύνδεσης είναι μεγαλύτερος από την απαίτηση.

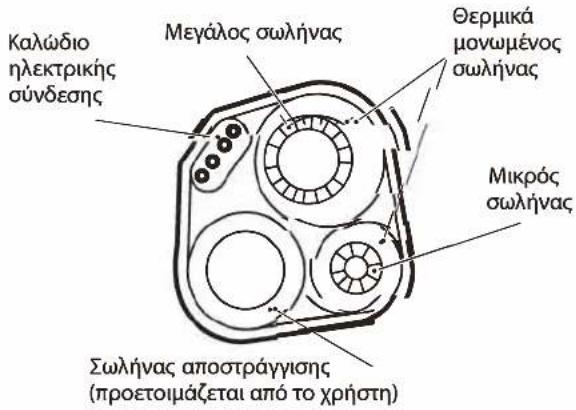

Καλώδιο ηλεκτρικής σύνδεσης Μεγάλος σωλήνας Θερμικά μονωμένος σωλήνας Μικρός σωλήνας Σωλήνας αποστράγγισης (προετοιμάζεται από το χρήστη)

Μέγεθος σωλήνα	Ροπή	Πλάτος παξιμαδιού	Ελάχ. πάχος
Πλευρά υγρού (1/4 ίντσας)	15~20N.m	17 χιλιοστά	0,5 mm
Πλευρά αερίου (3/8 ίντσας)	30~35N.m	22 χιλιοστά	0,7 mm
Πλευρά αερίου (1/2 ίντσας)	50~55N.m	24 χιλιοστά	0,8 mm
Πλευρά αερίου (5/8 ίντσας)	60~65N.m	27 χιλιοστά	0,8 mm

4. Σύνδεση καλωδίου

- Εσωτερική μονάδα

1) Ανοίξτε το μπροστινό πάνελ, αφαιρέστε την πλάκα κάλυψης χαλαρώνοντας τη βίδα.
2) Συνδέστε το ηλεκτρικό καλώδιο σύνδεσης με την εσωτερική μονάδα συνδέοντας τα σύρματα με τους ακροδέκτες στον πίνακα ελέγχου ξεχωριστά, σύμφωνα με το διάγραμμα καλωδίωσης.
3) Ασφαλίστε το ηλεκτρικό καλώδιο σύνδεσης στον πίνακα ελέγχου με έναν σφιγκτήρα καλωδίων.
4) Τοποθετήστε ξανά την πλάκα κάλυψης και σφίξτε τη βίδα.

ΣΗΜΕΙΩΣΗ: (ανάλογα με το μοντέλο) Για να πραγματοποιηθούν οι συνδέσεις στον ακροδέκτη της εσωτερικής μονάδας πρέπει να αφαιρεθεί ο πίνακας.

Πλάκα κάλυψης

Ηλεκτρικό καλώδιο σύνδεσης

Μπροστινό κάλυμμα Ακροδέκτης (εσωτερικά)

Εσωτερική μονάδα

Κουβούκλιο

• Εξωτερική μονάδα

1) Αφαιρέστε την πόρτα πρόσβασης από τη μονάδα χαλαρώνοντας τη βίδα. Συνδέστε ξεχωριστά τα σύρματα στους ακροδέκτες στον πίνακα ελέγχου σύμφωνα με τη σύνδεση της εσωτερικής μονάδας.
2) Ασφαλίστε το ηλεκτρικό καλώδιο σύνδεσης στον πίνακα ελέγχου με έναν σφιγκτήρα καλωδίων.
3) Τοποθετήστε ξανά την πόρτα πρόσβασης στην αρχική θέση και σφίξτε τη βίδα.

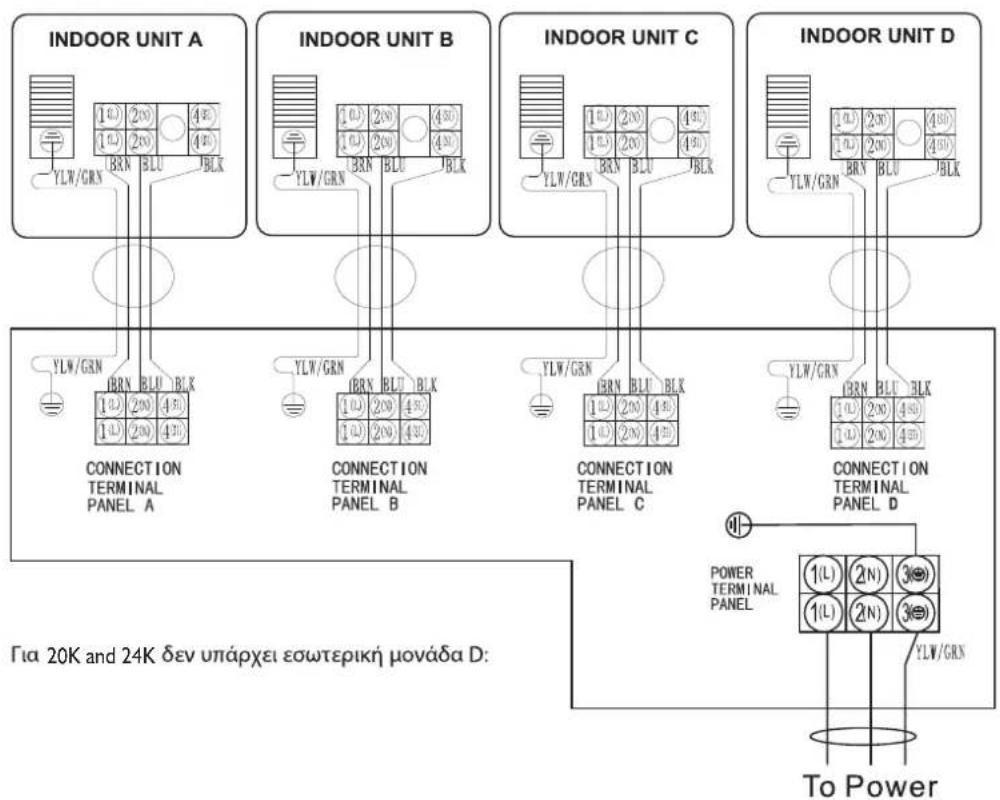

Για 20K and 24K δεν υπάρχει εσωτερική μονάδα D:

1. Βεβαιωθείτε ότι το χρώμα των καλωδίων και ο αριθμός ακροδέκτη της εξωτερικής μονάδας είναι ίδια με αυτά της εσωτερικής μονάδας.
2. Χρησιμοποιήστε ένα ξεχωριστό ηλεκτρικό κύκλωμα ειδικό για το κλιματιστικό. Για τη μέθοδο καλωδίωσης, ανατρέξτε στο διάγραμμα κυκλώματος πάνω στη συσκευή.
3. Ελέγξτε ότι οι προδιαγραφές καλωδίου συμμορφώνονται με τον παρακάτω πίνακα.
4. Ελέγξτε τα σύρματα και βεβαιωθείτε ότι είναι όλα σφιγμένα καλά μετά τη σύνδεση καλωδίου. Πρέπει να σφίξετε το καλώδιο καλά με το σφιγκτήρα καλωδίου.
5. Βεβαιωθείτε να εγκαταστήσετε έναν διακόπτη κυκλώματος διαρροής γείωσης σε μια υγρή ή υγραμένη περιοχή.

Προδιαγραφές καλωδίων

Τύπος	Ηλεκτρικό καλώδιο	Καλώδιο ηλεκτρικής σύνδεσης	Κύρια ηλεκτρική παροχή (Σημείωση)
20K	H05RN-F,3G 2.5mm ^2	H07RN-F, 4G 0.75mm ^2	Προς εξωτερική μονάδα
24K	H05RN-F,3G 4.0mm ^2	H07RN-F, 4G 0.75mm ^2	Προς εξωτερική μονάδα
36K	H05RN-F,3G 4.0mm ^2	H07RN-F, 4G 0.75mm ^2	Προς εξωτερική μονάδα

ΕΓΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ

1. Εγκατάσταση θύρας αποστράγγισης και εύκαμπτου σωλήνα αποστράγγισης

Το συμπύκνωμα αποστραγγίζει από την εξωτερική μονάδα όταν η μονάδα βρίσκεται σε τρόπο λειτουργίας θέρμανσης. Για να αποφευχθεί η ενόχληση των γειτόνων σας και να διασφαλιστεί η προστασία του περιβάλλοντος, τοποθετήστε μια θύρα αποστράγγισης και έναν εύκαμπτο σωλήνα αποστράγγισης για διοχέτευση του συμπυκνωμένου νερού. Τοποθετήστε απλά τη θύρα αποστράγγισης στο πλαίσιο της εξωτερικής μονάδας και, στη συνέχεια, συνδέστε έναν εύκαμπτο σωλήνα αποστράγγισης στη θύρα, όπως φαίνεται στην εικόνα στα δεξιά.

2. Εγκατάσταση και στερέωση εξωτερικής μονάδας

Στερεώστε σφιχτά τη μονάδα με μπουλόνια και παξιμάδια σε επίπεδο και ανθεκτικό δάπεδο. Εάν την

Πλαίσιο Θύρα αποστράγγισης Σωλήνας αποστράγγισης (προετοιμάζεται από το χρήστη)

τοποθετήσετε σε τοίχο ή σε οροφή, βεβαιωθείτε ότι το στήριγμα έχει στερεωθεί καλά, ώστε να αποφευχθεί πιθανή αστάθεια λόγω ισχυρών κραδασμών ή δυνατών ανέμων.

Πρόταση: είναι ορθότερο να τοποθετήσετε ένα λαστιχένιο επίθεμα (προαιρετικό εξάρτημα) κάτω από το πόδι της εξωτερικής μονάδας για να απορροφούνται οι κραδασμοί κατά τη διάρκεια της λειτουργίας.

3. Σύνδεση της σωλήνωσης εξωτερικής μονάδας

• Αφαιρέστε τα καπάκια βαλβίδας από την 2δρομη και 3δρομη βαλβίδα.
• Συνδέστε χωριστά τους σωλήνες στις βαλβίδες 2 και 3 οδών με την απαιτούμενη ροπή.

4. Σύνδεση καλωδίου εξωτερικής μονάδας (βλ. προηγούμενη σελίδα)

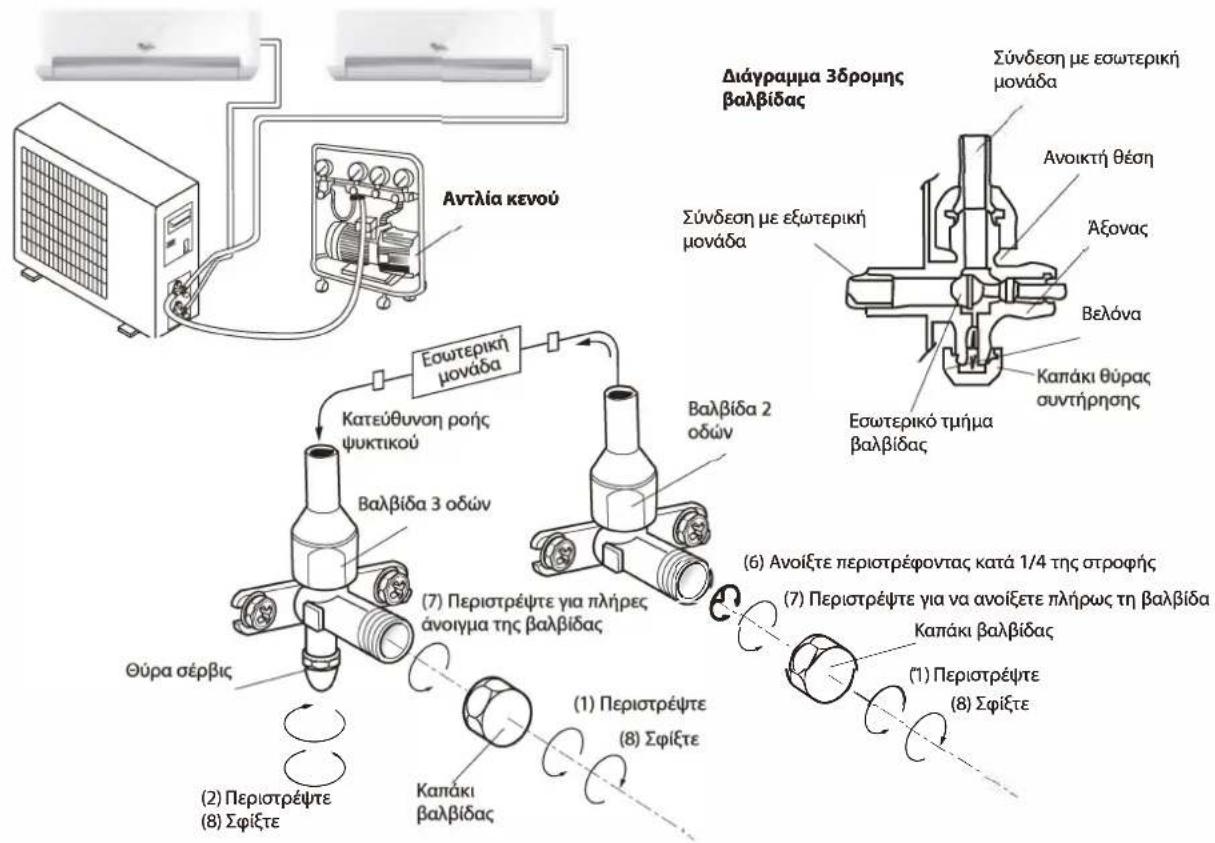

ΕΞΑΕΡΩΣΗ

Εάν παραμείνει αέρας με υγρασία στο κύκλωμα φύξης, μπορεί να προκληθεί δυσλειτουργία του συμπιεστή. Μετά τη σύνδεση της εσωτερικής και εξωτερικής μονάδας, απομακρύνετε τον αέρα και την υγρασία από το κύκλωμα φύξης χρησιμοποιώντας μια αντλία κενού, όπως παρουσιάζεται παρακάτω.

Σημείωση: Καθώς η πίεση του συστήματος είναι υψηλή, αλλά για να διασφαλιστεί η προστασία του περιβάλλοντος, μη διοχετεύετε το ψυκτικό απευθείας στην ατμόσφαίρα.

Τρόπος εξαέρωσης των σωλήνων αέρα:

1. Ξεβιδώστε και αφαιρέστε τα καλύμματα από τις βαλβίδες 2 και 3 διευθύνσεων.
2. Ξεβιδώστε και αφαιρέστε το κάλυμμα από τη βαλβίδα σέρβις.
3. Συνδέστε τον εύκαμπτο σωλήνα της αντλίας κενού αντλία στη βαλβίδα σέρβις.
4. Λειτουργήστε την αντλία κενού για 10-15 λεπτά μέχρι να φτάσει στο απόλυτο κενό των 10 mm Hg.
5. Με την αντλία κενού να λειτουργεί κλείστε το χειριστήριο χαμηλής πίεσης στην πολλαπλή της αντλίας κενού. Μετά, διακόψτε τη λειτουργία της αντλίας υποπίεσης.
6. Ανοίξτε τη βαλβίδα 2 διευθύνσεων γυρίζοντάς την κατά το 1/4 της στροφής και στη συνέχεια κλείστε την μετά από 10 δευτερόλεπτα. Ελέγξτε το σφίξιμο όλων των ενώσεων χρησιμοποιώντας σαπουνόνερο ή έναν ηλεκτρικό ανιχνευτή διαρροών.
7. Περιοτρέψτε το μίσχο των βαλβίδων 2 και 3 διευθύνσεων. Αποσυνδέστε τον εύκαμπτο σωλήνα της αντλίας κενού.
8. Επανατοποθετήστε και σφίξτε όλα τα καπάκια των βαλβίδων.

ΕΞΥΠΗΡΕΤΗΣΗ ΜΕΤΑ ΤΗΝ ΠΩΛΗΣΗ

Πριν επικοινωνήσετε με το Κέντρο Εξυπηρέτησης Πελατών:

1. Προσπαθήστε να επιλύσετε το πρόβλημα μόνοι σας, βάσει των περιγραφών που δίνονται στην «Αντιμετώπιση προβλημάτων».
2. Απενεργοποιήστε τη συσκευή και επανεκκινήστε τη για να δείτε αν η βλάβη επιμένει.

Αν μετά τη διεξαγωγή των παραπάνω ελέγχων, η βλάβη επιμένει, επικοινωνήστε με το Κέντρο Εξυπηρέτησης Πελατών.

Παρακαλούμε δώστε:

• μια σύντομη περιγραφή της βλάβης,
• το ακριβές μοντέλο του κλιματιστικού,
- τον αριθμό σέρβις (αυτός είναι ο αριθμός που βρίσκεται κάτω από τη λέξη «Service» στο αυτοκόλλητο σέρβις, το οποίο βρίσκεται στο πλάι ή στο κάτω μέρος της εσωτερικής μονάδας).
Μπορείτε να βρείτε τον αριθμό σέρβις και στο βιβλίο εγγύησης.

• την πλήρη διεύθυνσή σας,
• τον τηλεφωνικό αριθμό σας.

Εάν πρέπει να διεξαχθούν εργασίες επισκευής, επικοινωνήστε με το Κέντρο Εξυπηρέτησης Πελατών (Η χρήση γνήσιων ανταλλακτικών και η συσκευή επισκευή είναι εγγυημένες).

Θα πρέπει να επιδείξετε το πρωτότυπο τιμολόγιο. Η αποτυχία συμμόρφωσης με αυτές τις οδηγίες μπορεί να διακυβεύσει την ασφάλεια και ποιότητα του προϊόντος σας.

SERVICE 0000 000 00000
