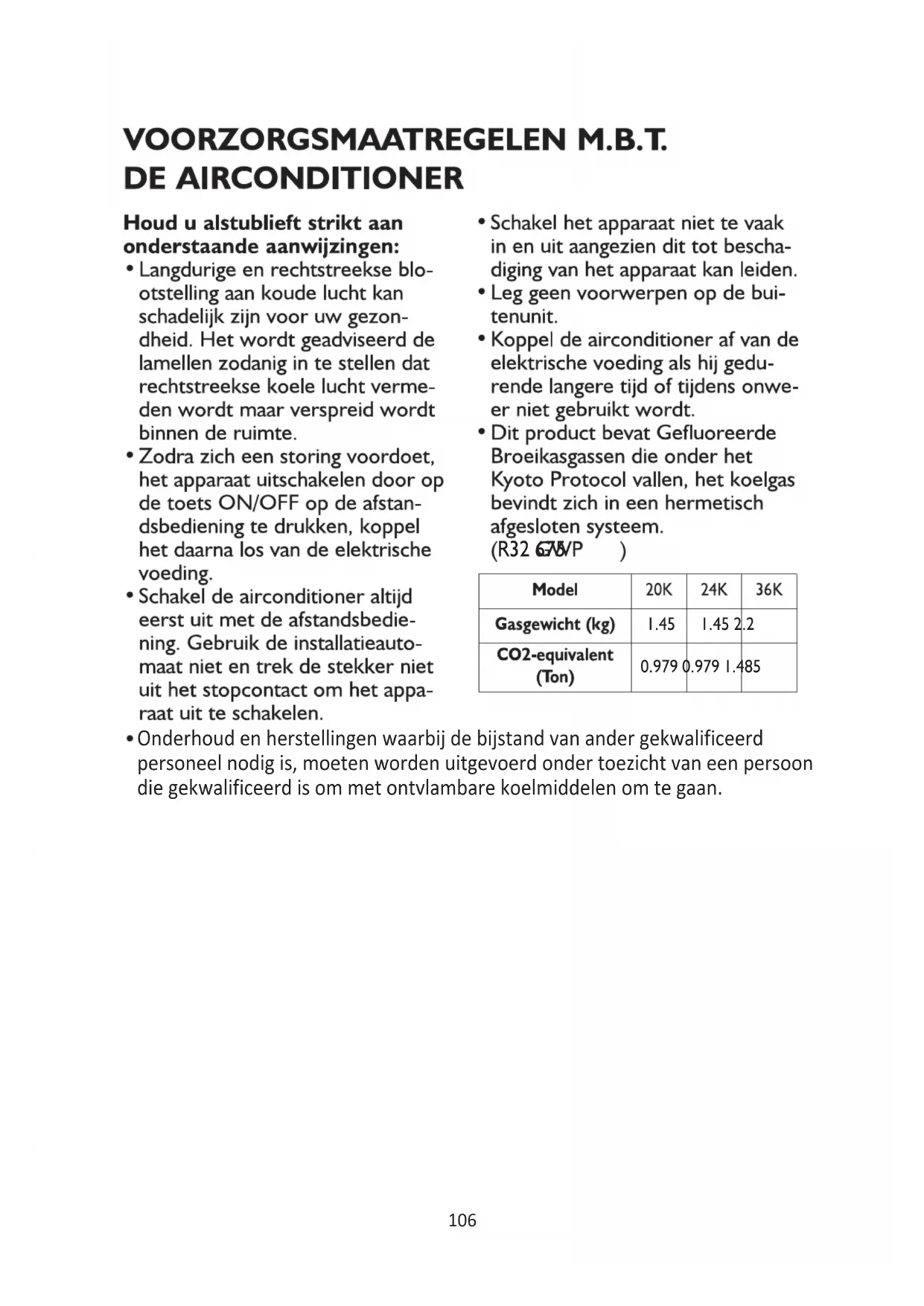

Onderhoud en herstellingen waarbij de bijstand van ander gekwalificeerd personeel nodig is, moeten worden uitgevoerd onder toezicht van een persoon die gekwalificeerd is om met ontvlambare koelmiddelen om te gaan.107 VEILIGHEIDSVOORSCHRIFTEN VOOR SERVICEWERKZAAMHEDEN AAN

• Download de volledige gebruiksaanwijzing voor gedetailleerde methoden inzake installae, servicewerkzaamheden, onderhoud en reparae op docs.whirlpool.eu.

 Gebruik geen middelen om het ontdooiproces te versnellen of reinigingsmiddelen, behalve degene die door de fabrikant zijn aanbevolen.

 Het apparaat moet worden opgeslagen in een goed gevenleerde ruimte waarbij de kamerafmengen overeenkomen met de kamerafmengen die zijn voorgeschreven voor het gebruik van de machine; zonder voortdurend werkzame ontstekingsbronnen (zoals open vuur, een werkzaam gasapparaat of een werkzaam elektrisch verwarmingsapparaat).

 Niet doorboren of verbranden. Denk eraan dat de koelmiddelen geurloos kunnen zijn.

• Elke persoon die aan een koelcircuit werkt of het openmaakt, moet op dat moment beschikken over een geldig cercaat van een door de sector erkende beoordelingsbevoegdheid, dat zijn bekwaamheid aangee dat hij veilig met koelmiddelen kan omgaan volgens een door de sector erkende beoordelingsspecicae. Zoals aangeraden, mogen onderhoudswerkzaamheden enkel worden uitgevoerd door de fabrikant van de apparatuur. Onderhoud en herstellingen waarbij de bijstand van ander gekwaliceerd personeel nodig is, moeten worden uitgevoerd onder toezicht van een persoon die gekwaliceerd is om met ontvlambare koelmiddelen om te gaan. Het apparaat moet worden geïnstalleerd, bediend en opgeslagen worden in een kamer met een grotere vloeroppervlakte dan 10 m2. Het installeren van de leidingen moet worden uitgevoerd in een kamer met een grotere vloeroppervlakte dan 10 m2. De leidingen moeten conform de naonale gasvoorschrien zijn. De maximumvulling van het koelmiddel is 2,5 kg. De mechanische aansluingen die binnen gebruikt worden, moeten conform ISO 14903 zijn. Wanneer mechanische aansluingen binnen herbruikt worden, moeten de afdichngsonderdelen worden vernieuwd. Wanneer are- verbindingen binnenshuis worden hergebruikt, moet het are-onderdeel opnieuw worden gefabriceerd. Het installeren van leidingen moet tot een minimum worden beperkt. Mechanische aansluingen moeten bereikbaar zijn voor onderhoud.

1. Het transport van uitrusng met

ontvlambare koelmiddelen erin moet gebeuren overeenkomsg de transportvoorschrien.

2. Het markeren van de uitrusng

aan de hand van signalisae moet gebeuren overeenkomsg de plaatselijke voorschrien.

3. De verwerking van apparatuur die

gebruik maakt van ontvlambare koelmiddelen moet worden108 uitgevoerd in overeenstemming met de naonale voorschrien.

4. Het opslaan van uitrusng /

apparaten moet gebeuren overeenkomsg de instruces van de fabrikant.

5. De opslagverpakkingsbescherming

voor apparatuur moet zo gefabriceerd zijn dat mechanische schade aan de apparatuur in de verpakking geen lek van de koelmiddellading kan veroorzaken. Het maximumaantal stuks uitrusng dat samen mag worden opgeslagen, wordt bepaald door plaatselijke voorschrien.

servicewerkzaamheden. 6-1 Controles van de ruimte Alvorens werkzaamheden uit te voeren aan een systeem met ontvlambare koelmiddelen, zijn er veiligheidscontroles nodig om ervoor te zorgen dat het risico op ontbranding wordt beperkt. Voor herstellingen van het koelsysteem, moeten aan de volgende voorzorgsmaatregelen voldaan zijn alvorens werk uit te voeren op het systeem. 6-2 Werkprocedure Werkzaamheden moeten worden uitgevoerd volgens een gecontroleerde procedure om het risico op de aanwezigheid van ontvlambaar gas of ontvlambare dampen jdens de uitvoering van het werk te beperken. 6-3 Algemene werkruimte Al het onderhoudspersoneel en anderen die in de omliggende ruimte werken moeten op de hoogte worden gebracht van de aard van de werkzaamheden die worden uitgevoerd. Werken in beperkte ruimtes moet worden vermeden. De ruimte rond de werkruimte moet worden afgebakend. Zorg ervoor dat de omstandigheden in de ruimte veilig zijn door te controleren op ontvlambaar materiaal. 6-4 Controle op de aanwezigheid van koelmiddel De ruimte moet voor en jdens de werkzaamheden gecontroleerd worden met een geschikte koelmiddeldetector om ervoor te zorgen dat de technicus op de hoogte is van mogelijk ontvlambare omgevingen. Zorg ervoor dat de uitrusng die lekken moet opsporen, gebruikt mag worden bij ontvlambare koelmiddelen, dat ze m.a.w. geen vonken veroorzaakt, voldoende afgedicht is of intrinsiek veilig is. 6-5 Aanwezigheid van een brandblusapparaat Als er op de koelapparatuur of onderdelen ervan werkzaamheden moeten worden uitgevoerd die hie veroorzaken, dan moet er voldoende brandblusapparatuur binnen handbereik voorzien zijn. Stel een poederblusser of CO

-brandblusser op in de buurt van de ruimte waar het vullen met het koelmiddel plaatsvindt. 6-6 Geen ontstekingsbronnen Iemand die werkzaamheden aan een koelsysteem uitvoert waarbij een leiding wordt blootgelegd die met ontvlambaar koelmiddel gevuld is of was, mag geen enkele ontstekingsbron gebruiken die brandgevaar of ontplongsgevaar kan veroorzaken. Alle mogelijke ontstekingsbronnen, waaronder sigareen, moeten voldoende ver worden gehouden van de plek van de installae, de herstelling of het verwijderen en verwerken waarbij mogelijk ontvlambaar koelmiddel kan vrijkomen in de omringende109 ruimte. Alvorens werkzaamheden uit te voeren, moet de ruimte rond de apparatuur geïnspecteerd worden om zeker te zijn dat er geen brand- of ontstekingsgevaar is. “Verboden te roken”-signalisae moet zijn aangebracht. 6-7 Gevenleerde ruimte Zorg ervoor dat de ruimte in de open lucht is of voldoende gevenleerd is alvorens het systeem te openen of werkzaamheden die hie veroorzaken, uit te voeren. Zorg voor een bepaalde mate van venlae terwijl de werkzaamheden worden uitgevoerd. Door de venlae moet enig vrijgekomen koelmiddel worden uiteengedreven en, beter nog, worden afgevoerd naar de buitenlucht. 6-8 Controles van de koelapparatuur Wanneer elektrische componenten worden veranderd, moeten ze geschikt zijn voor het doel en ze moeten voldoen aan de juiste beschrijving. Te allen jden moeten de onderhouds- en servicevoorschrien van de fabrikant worden gevolgd. Raadpleeg bij twijfel de technische afdeling van de fabrikant voor bijstand. De volgende controles moeten worden uitgevoerd op apparatuur die gebruik maakt van ontvlambare koelmiddelen: - De omvang van de vulling hangt af van de afmengen van de kamer waarin de onderdelen die koelmiddel bevaen, worden geïnstalleerd; - De venlaeapparatuur en -uitlaten moeten naar behoren werken en niet zijn geblokkeerd; - Als een onrechtstreeks koelcircuit wordt gebruikt, moet het hulpcircuit gecontroleerd worden op de aanwezigheid van koelmiddel; - De markering op de uitrusng moet nog aljd zichtbaar en leesbaar zijn. Markeringen en signalisae die niet leesbaar zijn, moeten worden gecorrigeerd; - Koelleidingen en -componenten zijn op een plaats gemonteerd waar de kans klein is dat ze worden blootgesteld aan stoen die de koelmiddel bevaende componenten kunnen aantasten, tenzij de componenten gemaakt zijn van materialen die inherent resistent zijn tegen corrosie of voldoende beschermd zijn tegen corrosie. 6-9 Controles van elektrische apparaten Herstellingen en onderhoud van elektrische componenten moeten worden voorafgegaan door veiligheidscontroles en inspeceprocedures van de componenten. Als er een defect aanwezig is die de veiligheid in het gedrang kan brengen, dan mag er geen elektrische voeding aangesloten zijn op het circuit totdat het defect is verholpen. Als het defect niet meteen kan worden verholpen maar de apparatuur moet blijven werken, dan moet er een geschikte jdelijke oplossing worden gebruikt. Dit moet worden gerapporteerd aan de eigenaar, zodat alle parjen op de hoogte zijn. Als voorafgaande veiligheidscontroles moet men er onder meer voor zorgen: - dat de condensators ontladen zijn: dit moet op een veilige manier gebeuren om de kans op vonken te vermijden; - dat er geen onder stroom staande elektrische componenten en bedrading blootgesteld zijn jdens het vullen, reinigen of ontluchten van het systeem; - dat de apparatuur aljd geaard is.

7. Herstellingen aan afgedichte

componenten Tijdens reparaes aan afgedichte110 componenten moeten alle elektrische voedingen worden losgekoppeld van de apparatuur waaraan gewerkt wordt, voordat de afgedichte elektrische voeding naar de installae wordt verwijderd jdens de servicewerkzaamheden. Vervolgens moet er een permanent werkende vorm van lekdetece worden geplaatst op het meest krieke punt om te waarschuwen in geval van een mogelijk gevaarlijke situae. Er moet speciale aandacht worden besteed aan de volgende punten om te zorgen dat bij het werken aan elektrische componenten . de behuizing niet zodanig wordt gewijzigd dat het beschermingsniveau wordt beïnvloed. Dit is bijvoorbeeld schade aan kabels, een overmag groot aantal aansluingen, klemmen die niet gemaakt zijn volgens de originele specicae, schade aan afdichngen, onjuiste montering van pakkingbussen enz. Zorg dat de apparatuur stevig gemonteerd is. Zorg dat afdichngen of afdichtmaterialen niet verslechterd zijn zodat ze niet meer geschikt zijn om te voorkomen dat er ontvlambare atmosferen binnendringen. Vervangingsonderdelen moeten in overeenstemming met de specicaes van de fabrikant zijn. OPMERKING: Het gebruik van siliconenafdichtmiddel kan de eciëne van bepaalde soorten lekdeteceapparatuur belemmeren. Intrinsiek veilige componenten hoeven niet geïsoleerd te worden voordat er werkzaamheden aan worden verricht.

8. Herstellingen aan intrinsiek veilige

componenten Pas geen permanente induceve belasngen of capaciteitsbelasngen toe op het circuit zonder te verzekeren dat deze de toelaatbare spanning en stroom voor de gebruikte apparatuur niet zullen overschrijden. Intrinsiek veilige componenten zijn de enige componenten waaraan gewerkt mag worden terwijl ze onder stroom staan in de aanwezigheid van een ontvlambare atmosfeer. De testapparatuur moet de juiste nominale waarden hebben. Vervang componenten alleen door componenten die gespeciceerd zijn door de fabrikant. Andere componenten kunnen leiden tot ontsteking van koelmiddelen in de atmosfeer door een lek.

Controleer of de bekabeling niet blootgesteld is aan slijtage, aantasng, overmage druk, trilling, scherpe randen of andere negaeve omgevingseecten. Bij de controle moet ook rekening worden gehouden met de eecten van veroudering of connue trilling van bronnen als compressoren of venlatoren. 10.Detece van ontvlambare koelmiddelen In geen enkel geval mogen er mogelijke ontstekingsbronnen worden gebruikt bij het zoeken naar of de detece van koelmiddellekken. Een halogeen- lekdetector (of enige andere detector die gebruikmaakt van een open vlam) mag niet worden gebruikt. 11.Lekdetecemethoden De volgende lekdetecemethoden zijn acceptabel voor systemen die ontvlambare koelmiddelen bevaen: - Er moeten elektronische lekdetectors worden gebruikt om ontvlambare koelmiddelen te detecteren, maar het kan zijn dat de gevoeligheid niet voldoende is, of dat het apparaat opnieuw moet worden gekalibreerd (Deteceapparatuur moet worden gekalibreerd in een ruimte zonder koelmiddelen) - Zorg ervoor dat de detector geen111 mogelijke ontstekingsbron vormt en geschikt is voor het gebruikte koelmiddel. - Lekdeteceapparatuur moet worden ingesteld op een percentage van het LFL van het koelmiddel en moet worden gekalibreerd voor het gebruikte koelmiddel, waarbij het juiste percentage gas (maximum 25%) wordt bevesgd. - Lekdetecevloeistoen zijn geschikt voor gebruik met de meeste koelmiddelen; het gebruik van reinigingsmiddelen met chloor moet echter vermeden worden, omdat het chloor kan reageren met het koelmiddel en de koperen leidingen kan aantasten. - Als er een lek wordt vermoed, moeten alle open vlammen worden weggehaald/gedoofd. - Als er een koelmiddellek wordt gevonden waarbij een leiding moet worden gesoldeerd, dan moet al het koelmiddel worden verwijderd uit het systeem of worden geïsoleerd (door middel van afsluitkleppen) in een deel van het systeem dat ver weg is van het lek. - Vervolgens moet er zuurstofvrije skstof (OFN) door het systeem worden gespoeld, voor en jdens het soldeerproces. 12.Verwijdering en afvoer - Wanneer u het koelcircuit opent om reparaes uit te voeren – of voor enig ander doel, –dan moeten de convenonele procedures worden gebruikt. Het is belangrijk om de beste werkprakjken te volgen, omdat rekening gehouden moet worden met ontvlambaarheid. De volgende procedure moet worden nageleefd:: - Verwijder het koelmiddel; - Spoel het circuit met inert gas; - Voer dit af; - Spoel het circuit nogmaals met inert gas; - Open het circuit door snijden of solderen. De koelmiddelvulling moet worden opgevangen in de juiste opvangessen. Het systeem moet worden “gespoeld” met OFN om de unit veilig te maken. Dit proces moet zo nodig meerdere keren worden herhaald. Er mag geen perslucht of zuurstof worden gebruikt voor deze taak. Het spoelen moet worden uitgevoerd door het vacuüm van het systeem te verbreken met OFN; blijf het systeem vullen tot de werkdruk is bereikt, ontlucht naar de atmosfeer, en trek het systeem weer vacuüm. Dit proces moet herhaald worden tot er geen koelmiddel meer aanwezig is in het systeem. Wanneer de laatste OFN- vulling is gebruikt, moet het systeem worden ontlucht tot atmosferische druk om de werkzaamheden te kunnen uitvoeren. Deze procedure is van esseneel belang als er solderingen aan het leidingwerk moeten worden uitgevoerd. Zorg dat de uitlaat voor de vacuümpomp niet in de buurt van ontstekingsbronnen ligt, dat er een vacuüm is in het systeem met OFN en dat er venlae beschikbaar is. 13.Vulprocedures Naast de convenonele vulprocedures moet aan de volgende vereisten worden voldaan: - Zorg dat er geen verontreiniging van verschillende koelmiddelen optreedt bij het gebruik van vulapparatuur. - Slangen of leidingen moeten zo kort mogelijk zijn, zodat de hoeveelheid koelmiddel erin tot een minimum wordt beperkt. - Flessen moeten rechtop worden bewaard. - Zorg ervoor dat het koelsysteem geaard is alvorens het systeem met112 koelmiddel te vullen. - Ekeeer het systeem als het vullen voltooid is (als dit nog niet gedaan is). - Wees uitermate voorzichg dat het koelsysteem niet te vol wordt gevuld. Voordat het systeem opnieuw wordt gevuld, moet het op druk worden getest met OFN. Het systeem moet worden getest op lekken ná het vullen, maar vóór de inwerkingstelling. Er moet een verdere lektest worden uitgevoerd voordat u de locae verlaat. 14.Buitenwerkingstelling Voordat deze procedure wordt uitgevoerd, is het van esseneel belang dat de technicus volledig vertrouwd is met de apparatuur en alle details ervan. Het is een aanbevolen goede werkwijze om alle koelmiddelen veilig terug te winnen. Voordat de taak wordt uitgevoerd, moet er een olie- en koelmiddelmonster worden genomen voor het geval er analyse nodig is voor hergebruik van het teruggewonnen koelmiddel. Het is van esseneel belang dat er elektrische stroom beschikbaar is voordat de taak wordt aangevangen. a. Maak uzelf vertrouwd met de apparatuur en de werking ervan. b. Isoleer het systeem elektrisch. c. Voordat u de procedure probeert uit te voeren, moet u ervoor zorgen dat: - er mechanische behandelingsapparatuur beschikbaar is, indien nodig, voor het hanteren van essen koelmiddel; - alle persoonlijke beschermingsmiddelen beschikbaar zijn en op de juiste manier worden gebruikt; - een deskundig persoon te allen jde toezicht houdt over het terugwinningsproces; - terugwinningsapparatuur en essen voldoen aan de geldende normen. d. Pomp het koelsysteem leeg, indien mogelijk. e. Als een vacuüm niet mogelijk is, maak dan een verdeelstuk zodat het koelmiddel uit verschillende delen van het systeem kan worden verwijderd. f. Zorg dat de es op de weegschaal staat voordat de terugwinning plaatsvindt. g. Start de terugwinningsmachine en bedien deze volgens de instruces van de fabrikant. h. Vul de essen niet te vol. (Niet meer dan 80% volume bij vloeibare vulling).

i. Overschrijd de maximale werkdruk

van de es niet, zelfs niet jdelijk. j. Wanneer de essen correct gevuld zijn en het proces voltooid is, zorg er dan voor dat de essen en de apparatuur onmiddellijk van de locae worden verwijderd en dat alle isolaekleppen op de apparatuur worden afgesloten. k. Teruggewonnen koelmiddel mag niet in een ander koelsysteem worden geladen tenzij het gereinigd en gecontroleerd is. 15.Ekeering De apparatuur moet van een eket worden voorzien met de vermelding dat hij buiten werking is gesteld en dat het koelmiddel is verwijderd. Het eket moet worden gedateerd en ondertekend. Zorg dat er ekeen op de apparatuur zijn aangebracht met de vermelding dat de apparatuur ontvlambaar koelmiddel bevat. 16.Terugwinning Wanneer u koelmiddel uit een systeem verwijdert, voor servicewerkzaamheden of voor buitenwerkingstelling, dan is de aanbevolen werkprakjk om alle koelmiddelen veilig te verwijderen. Zorg er bij het overhevelen van113 koelmiddel in essen voor, dat alleen de juiste essen voor de terugwinning van koelmiddel worden gebruikt. Zorg ervoor dat het juiste aantal essen voor de totale lading van het systeem beschikbaar is. Alle te gebruiken essen moeten ontworpen zijn voor het teruggewonnen koelmiddel en geëkeeerd zijn voor dat koelmiddel (d.w.z. speciale essen voor de terugwinning van koelmiddel). Flessen moet een drukontluchtklep hebben met de bijbehorende afsluitkleppen, die in goede staat verkeren. Lege terugwinningsessen moeten worden geledigd en indien mogelijk gekoeld voordat de terugwinning plaatsvindt. De terugwinningsapparatuur moet in goede staat verkeren met een serie instruces m.b.t. de apparatuur bij de hand, en moet geschikt zijn voor de terugwinning van ontvlambare koelmiddelen. Daarnaast moet er een gekalibreerde weegschaal aanwezig zijn, die in goede staat verkeert. Slangen moeten lekvrije koppelingen hebben en in goede staat zijn. Voordat u de terugwinningsmachine gebruikt, dient u te controleren of deze in goede werkstaat verkeert, dat de machine op de juiste manier is onderhouden en dat eventuele bijbehorende elektrische componenten afgedicht zijn ter voorkoming van ontsteking in het geval dat er koelmiddel vrijkomt. Raadpleeg bij twijfel de fabrikant. Het teruggewonnen koelmiddel moet worden teruggestuurd naar de leverancier in de correcte terugwinningses en met het relevante ingevulde Afvaloverdrachtsformulier. Meng geen koelmiddelen in terugwinningsunits en vooral niet in essen. Als er compressoren of compressoroliën moeten worden verwijderd, zorg er dan voor dat ze tot een acceptabel niveau zijn afgevoerd zodat er geen ontvlambaar koelmiddel in het smeermiddel achterblij. Het evacuaeproces moet worden uitgevoerd voordat de compressor wordt teruggestuurd aan de leverancier. Er mag alleen elektrische verwarming worden gebruikt op de compressorbehuizing om dit proces te versnellen. Wanneer de olie wordt afgevoerd uit een systeem, moet dit op een veilige manier gebeuren. Wanneer u de aircondioner verplaatst of verhuist, raadpleeg dan ervaren servicemonteurs om de unit los te koppelen en opnieuw te installeren.  Plaats geen andere elektrische producten of huishoudelijke eigendommen onder de binnen- of buitenunit. De condensae van de unit kan op uw eigendom druppelen en zo beschadigingen of defecten veroorzaken. Houd de venlaeopeningen van het apparaat vrij van obstakels. Het apparaat moet worden opgeslagen in een goed gevenleerde ruimte waarbij de kamerafmengen overeenkomen met de kamerafmengen die zijn voorgeschreven voor het gebruik van de machine. Het apparaat moet worden opgeslagen in een kamer zonder voortdurend werkzaam open vuur (bijvoorbeeld een werkzaam gasapparaat) en ontstekingsbronnen (bijvoorbeeld een werkzaam elektrisch verwarmingsapparaat). Herbruikbare mechanische aansluingen en are- verbindingen zijn verboden.114PRODUCTBESCHRIJVING

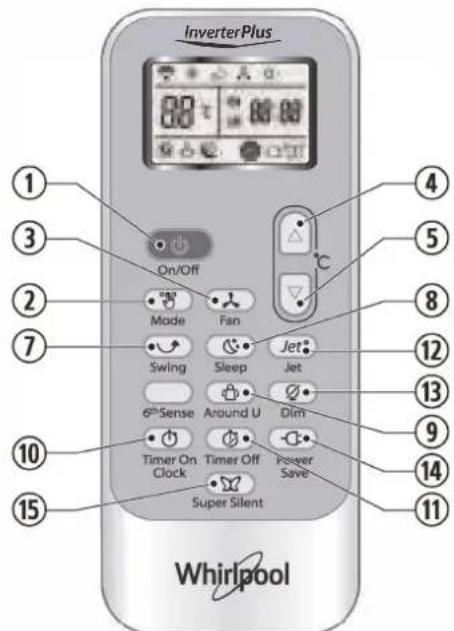

De functie 6th is niet beschikbaar op Free Match-producten. Als u op de knop 6th Sense drukt, reageert het product niet.

Plaatsen van de batterijen

rwijderen van de batterijen

Het afdanken van de batterijen

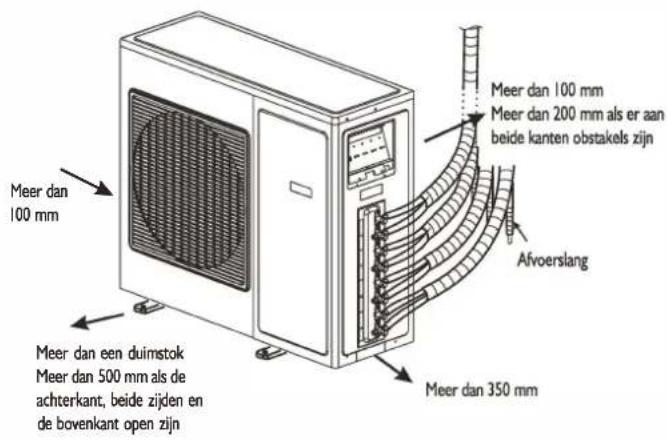

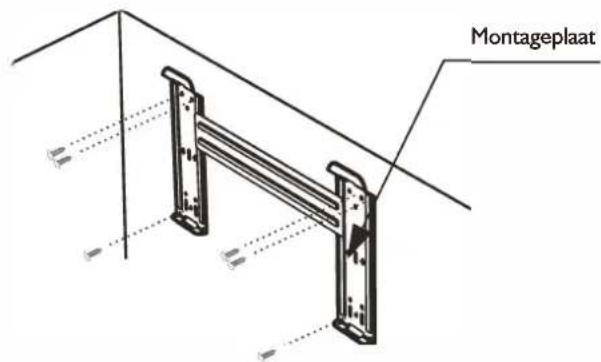

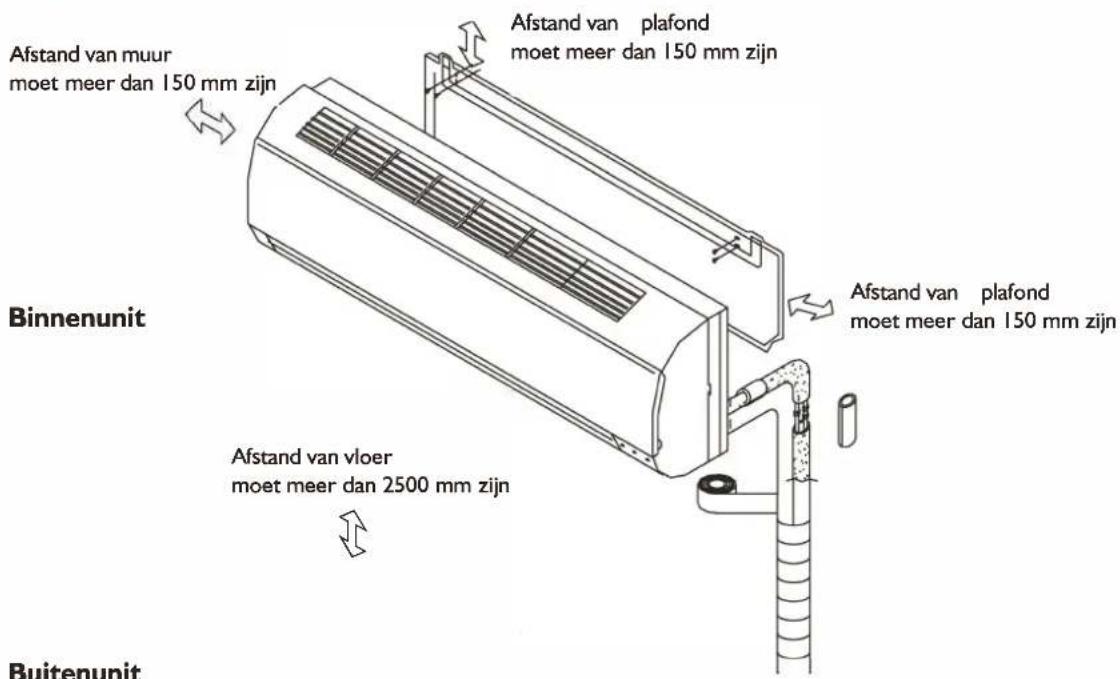

127INSLLATI E Alvorens het apparaat te installeren

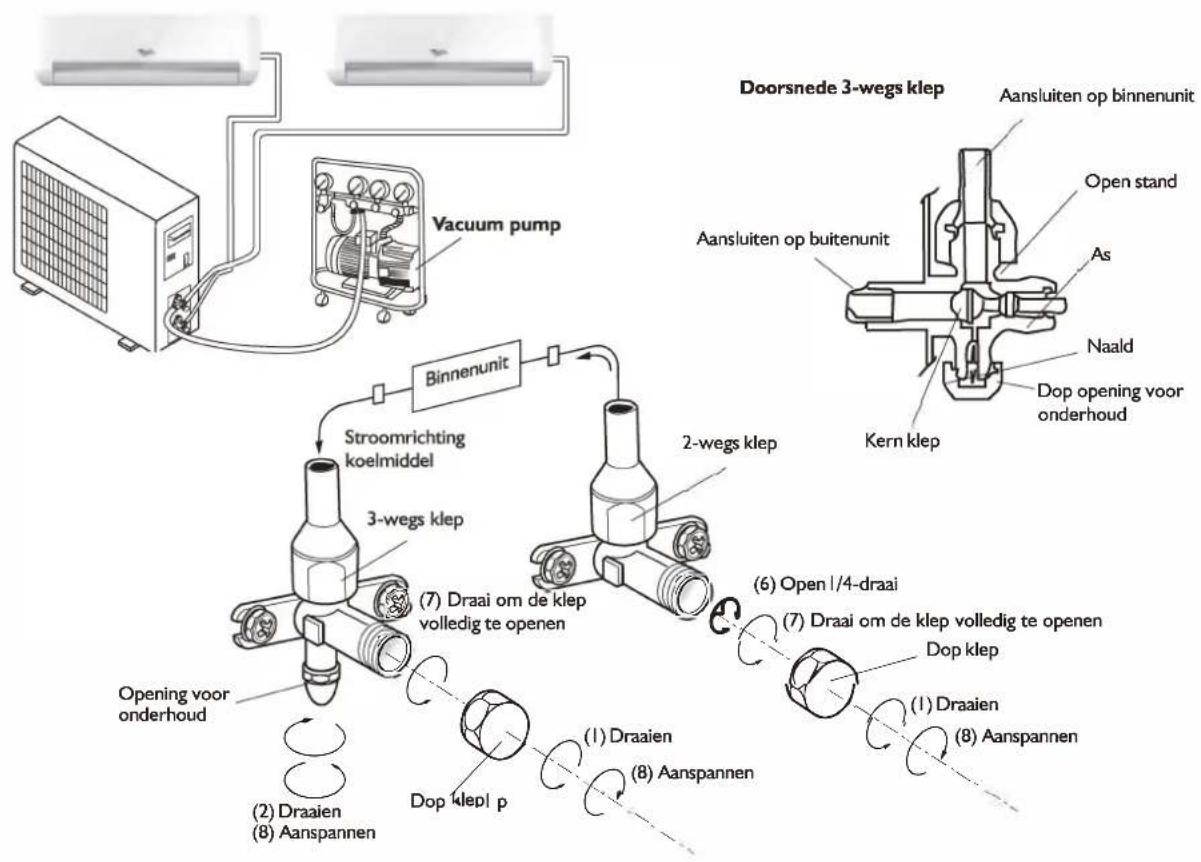

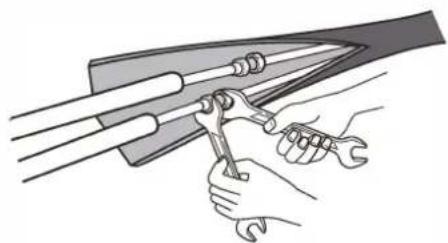

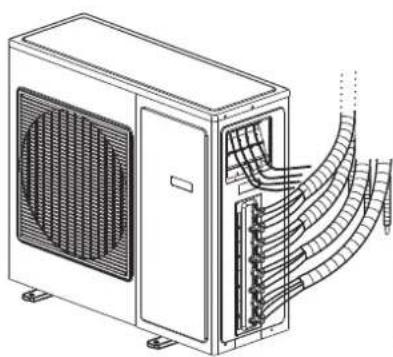

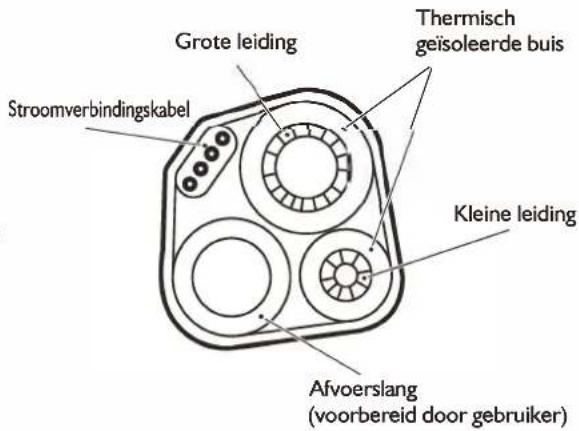

3. Leidingwerk buitenunit aansluiten

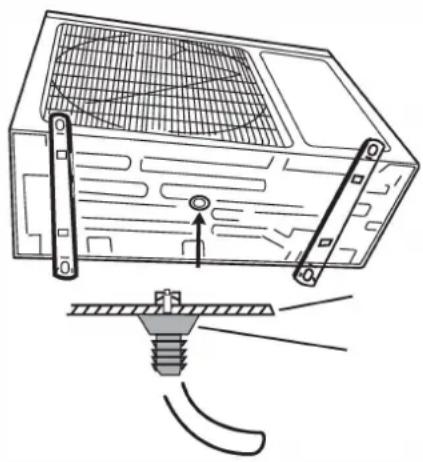

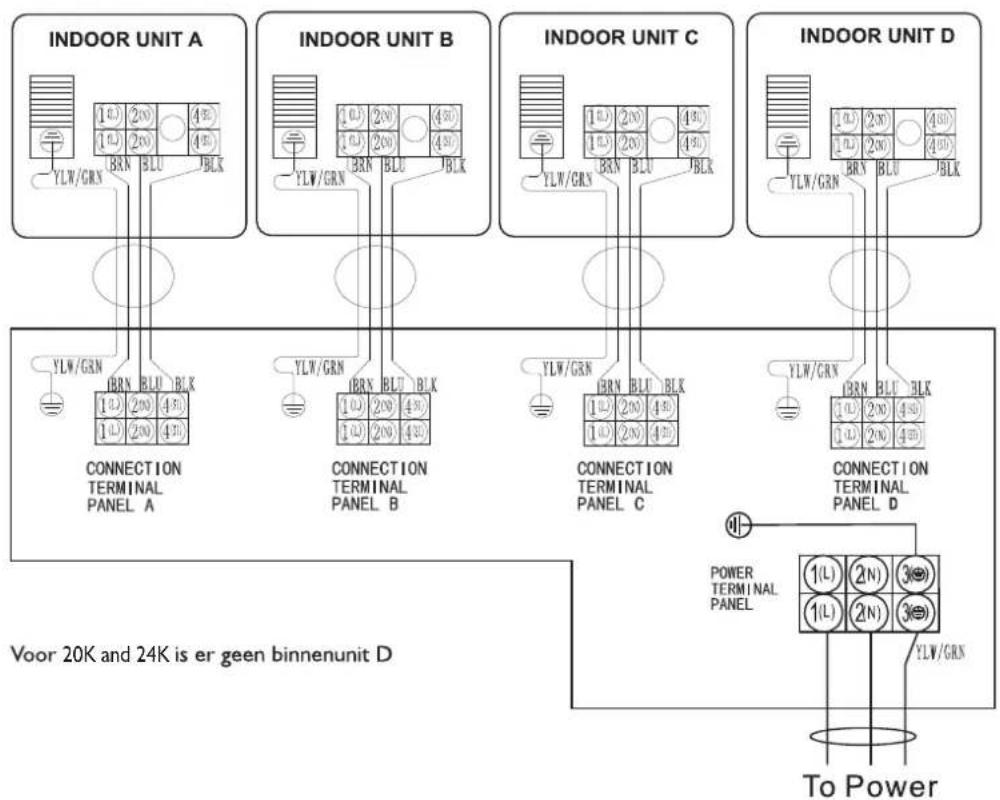

4. Kabel buitenunit installeren (zie vorige pagina)
