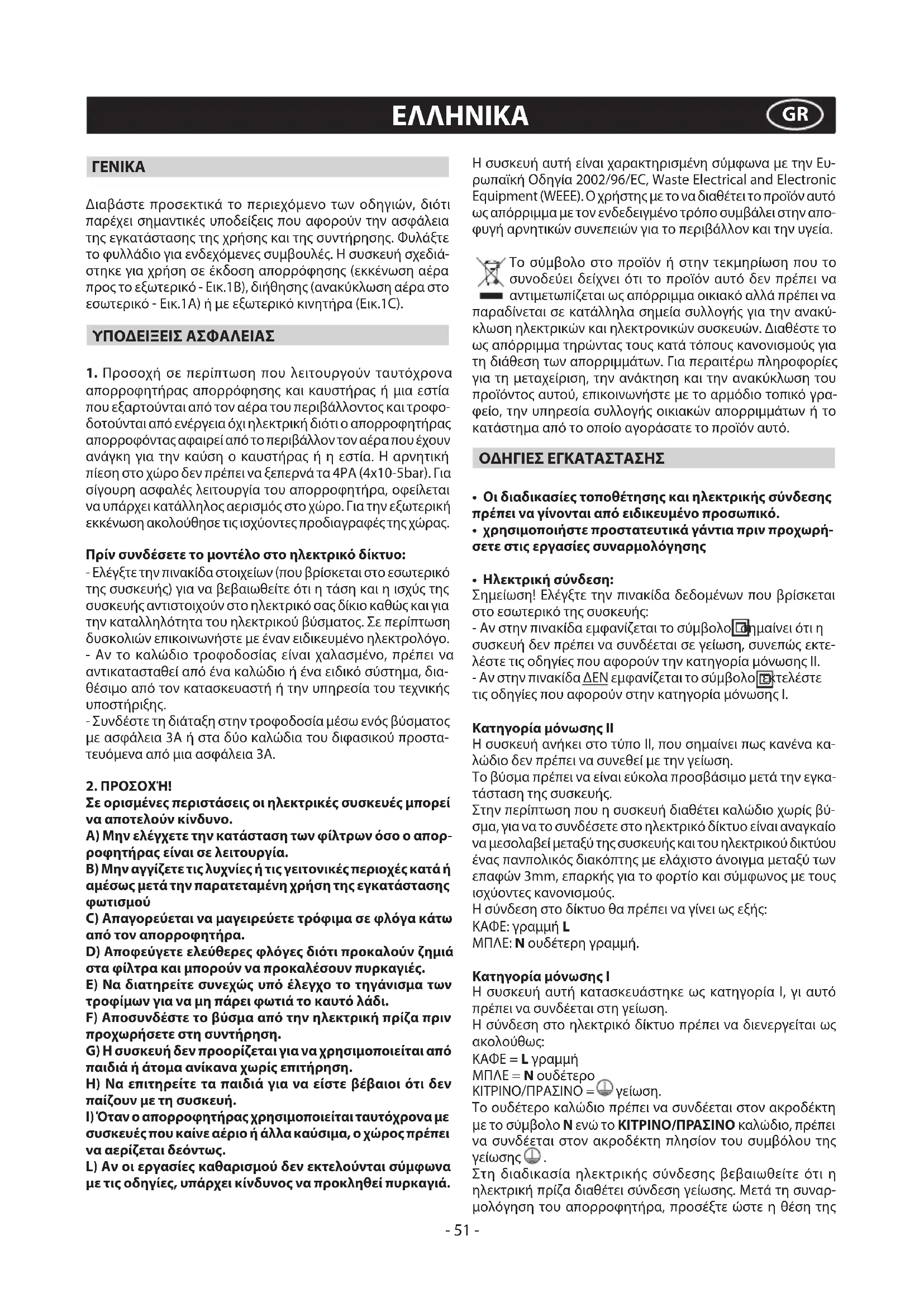

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HCA91531B BEKO

Διαβάστε προσεκτικά το περιεχόμενο των οδηγιών, διότι παρέχει σημαντικές υποδείξεις που αφορούν την ασφάλεια της εγκατάστασης της χρήσης και της συντήρησης. Φυλάξτε το φυλλάδιο για ενδεχόμενες συμβουλές. Η συσκευή σχεδιάστηκε για χρήση σε έκδοση απορρόφησης (εκκένωση αέρα προς το εξωτερικό - Εικ.1Β), διήθησης (ανακύκλωση αέρα στο εσωτερικό - Εικ.1Α) ή με εξωτερικό κινητήρα (Εικ.1C).

ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

1. Προσοχή σε περίπτωση που λειτουργούν ταυτόχρονα απορροφητήρας απορρόφησης και καυστήρας ή μια εστία που εξαρτούνται από τον αέρα του περιβάλλοντος και τροφοδοτούνται από ενέργεια όχι ηλεκτρική διότι ο απορροφητήρας απορροφόντας αφαιρεί από το περιβάλλον τον αέρα που έχουν ανάγκη για την καύση ο καυστήρας ή η εστία. Η αρνητική πίεση στο χώρο δεν πρέπει να ξεπερνά τα 4ΡΑ (4x10-5bar). Για σίγουρη ασφαλές λειτουργία του απορροφητήρα, οφείλεται να υπάρχει κατάλληλος αερισμός στο χώρο. Για την εξωτερική εκκένωση ακολούθησε τις ισχύοντες προδιαγραφές της χώρας.

Πρίν συνδέσετε το μοντέλο στο ηλεκτρικό δίκτυο:

• Ελέγξτε την πινακίδα στοιχείων (που βρίσκεται στο εσωτερικό της συσκευής) για να βεβαιθείτε ότι η τάση και η ισχύς της συσκευής αντιστοιχούν στο ηλεκτρικό σας δίκιο καθώς και για την καταλληλότητα του ηλεκτρικού βύσματος. Σε περίπτωση δυσκολιών επικοινωνήστε με έναν ειδικευμένο ηλεκτρολόγο.
• Αν το καλώδιο τροφοδοσίας είναι χαλασμένο, πρέπει να αντικατασταθεί από ένα καλώδιο ή ένα ειδικό σύστημα, διαθέσιμο από τον κατασκευαστή ή την υπηρεσία του τεχνικής υποστήριξης.
• Συνδέστε τη διάταξη στην τροφοδοσία μέσω ενός βύσματος με ασφάλεια 3Α ή στα δύο καλώδια του διφασικού προστατευόμενα από μια ασφάλεια 3Α.

2. ΠΡΟΣΟΧΗ!

Σε ορισμένες περιστάσεις οι ηλεκτρικές συσκευές μπορεί να αποτελούν κίνδυνο.

A) Μην ελέγχετε την κατάσταση των φίλτρων όσο ο απορροφητήρας είναι σε λειτουργία.
B) Μην αγγίζετε τις λυχνίες ή τις γειτονικές περιοχές κατά ή αμέσως μετά την παρατεταμένη χρήση της εγκατάστασης φωτισμού
C) Απαγορεύεται να μαγειρεύετε τρόφιμα σε φλόγα κάτω από τον απορροφητήρα.
D) Αποφεύγετε ελεύθερες φλόγες διότι προκαλούν ζημιά στα φίλτρα και μπορούν να προκαλέσουν πυρκαγιές.
Ε) Να διατηρείτε συνεχώς υπό έλεγχο το τηγάνισμα των τροφίμων για να μη πάρει φωτιά το καυτό λάδι.
F) Αποσυνδέστε το βύσμα από την ηλεκτρική πρίζα πριν προχωρήσετε στη συντήρηση.
G) Η συσκευή δεν προορίζεται για να χρησιμοποιείται από παιδιά ή άτομα ανίκανα χωρίς επιτήρηση.
Η) Να επιτηρείτε τα παιδιά για να είστε βέβαιοι ότι δεν παίζουν με τη συσκευή.
I) Όταν ο απορροφητήρας χρησιμοποιείται ταυτόχρονα με συσκευές που καίνε αέριο ή άλλα καύσιμα, ο χώρος πρέπει να αερίζεται δεόντως.
L) Αν οι εργασίες καθαρισμού δεν εκτελούνται σύμφωνα με τις οδηγίες, υπάρχει κίνδυνος να προκληθεί πυρκαγιά.

Η συσκευή αυτή είναι χαρακτηρισμένη σύμφωνα με την Ευρωπαϊκή Οδηγία 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Ο χρήστης με το να διαθέτει το προϊόν αυτό ως απόρριμμα με τον ενδεδειγμένο τρόπο συμβάλει στην αποφυγή αρνητικών συνεπειών για το περιβάλλον και την υγεία.

To σύμβολο στο προϊόν ή στην τεκμηρίωση που το συνοδεύει δείχνει ότι το προϊόν αυτό δεν πρέπει να αντιμετωπίζεται ως απόρριμμα οικιακό αλλά πρέπει να παραδίνεται σε κατάλληλα σημεία συλλογής για την ανακύκλωση ηλεκτρικών και ηλεκτρονικών συσκευών. Διαθέστε το ως απόρριμμα τηρώντας τους κατά τόπους κανονισμούς για τη διάθεση των απορριμμάτων. Για περαιτέρω πληροφορίες για τη μεταχείριση, την ανάκτηση και την ανακύκλωση του προϊόντος αυτού, επικοινωνήστε με το αρμόδιο τοπικό γραφείο, την υπηρεσία συλλογής οικιακών απορριμμάτων ή το κατάστημα από το οποίο αγοράσατε το προϊόν αυτό.

ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

• Οι διαδικασίες τοποθέτησης και ηλεκτρικής σύνδεσης πρέπει να γίνονται από ειδικευμένο προσωπικό.
• χρησιμοποιήστε προστατευτικά γάντια πριν προχωρήσετε στις εργασίες συναρμολόγησης

• Ηλεκτρική σύνδεση:

Σημείωση! Ελέγξτε την πινακίδα δεδομένων που βρίσκεται στο εσωτερικό της συσκευής:

• Αν στην πινακίδα εμφανίζεται το σύμβολο ἀμημαίνει ότι η συσκευή δεν πρέπει να συνδέεται σε γείωση, συνεπώς εκτελέστε τις οδηγίες που αφορούν την κατηγορία μόνωσης II.
• Αν στην πινακίδα ΔΕΝ εμφανίζεται το σύμβολο έκτελέστε τις οδηγίες που αφορούν στην κατηγορία μόνωσης 1.

Κατηγορία μόνωσης II

Η συσκευή ανήκει στο τύπο ΙΙ, που σημαίνει πως κανένα καλώδιο δεν πρέπει να συνεθεί με την γείωση.

Το βύσμα πρέπει να είναι εύκολα προσβάσιμο μετά την εγκα- τάσταση της συσκευής.

Στην περίπτωση που η συσκευή διαθέτει καλώδιο χωρίς βύσμα, για να το συνδέσετε στο ηλεκτρικό δίκτυο είναι αναγκαίο να μεσολαβεί μεταξύ της συσκευής και του ηλεκτρικού δικτύου ένας πανπολικός διακόπτης με ελάχιστο άνοιγμα μεταξύ των επαφών 3mm, επαρκής για το φορτίο και σύμφωνος με τους ισχύοντες κανονισμούς.

Η σύνδεση στο δίκτυο θα πρέπει να γίνει ως εξής:

ΚΑΦΕ: γραμμή Τ

ΜΠΛΕ: Ν ουδέτερη γραμμή.

Κατηγορία μόνωσης I

Η συσκευή αυτή κατασκευάστηκε ως κατηγορία 1, γι αυτό πρέπει να συνδέεται στη γείωση.

Η σύνδεση στο ηλεκτρικό δίκτυο πρέπει να διενεργείται ως ακολούθως:

ΚΑΦΕ = Λ γραμμή

ΜΠΛΕ = Ν ουδέτερο

KITPINO/ΠΡΑΣΙΝΟ = ⊥ γείωση.

Το ουδέτερο καλώδιο πρέπει να συνδέεται στον ακροδέκτη με το σύμβολο Ν ενώ το ΚΙΤΡΙΝΟ/ΠΡΑΣΙΝΟ καλώδιο, πρέπει να συνδέεται στον ακροδέκτη πλησίον του συμβόλου της γείωσης ⏻.

Στη διαδικασία ηλεκτρικής σύνδεσης βεβαιωθείτε ότι η ηλεκτρική πρίζα διαθέτει σύνδεση γείωσης. Μετά τη συναρμολόγηση του απορροφητήρα, προσέξτε ώστε η θέση της

ηλεκτρικής πρίζας να είναι εύκολα προσβάσιμη. Στην περίπτωση άμεσης σύνδεσης στο ηλεκτρικό δίκτυο είναι αναγκαίο να μεσολαβεί μεταξύ της συσκευής και του ηλεκτρικού δικτύου ένας πανπολικός διακόπτης με ελάχιστο άνοιγμα μεταξύ των επαφών 3mm, ικανό για το φορτίο και σύμφωνο με τους ισχύοντες κανονισμούς.

•Η ελάχιστη απόσταση από την επιφάνεια στήριξης των συσκευών μαγειρέματος στις εστίες και το χαμηλότερο τμήμα του απορροφητήρα της κουζίνας πρέπει να είναι ίση με τουλάχιστον 45 cm. Σε περίπτωση που χρησιμοποιηθεί σωλήνας σύνδεσης το οποίο αποτελείται από δύο ή περισσότερα κομμάτια, θα πρέπει το πάνω μέρος να περαστεί πάνω από το κάτω μέρος. Σε καμία περίπτωση δεν πέπει ο σωλήνας απορρόφησης να συνδεθεί με σωλήνα, ο οποίος χρησιμοποιείτε για εκκένωση καπνού συσκευών που τροφοδοτούνται από ενέργεια όχι ηλεκτρική. Πριν προχωρήσετε στις διεργασίες συναρμολόγησης, για ευκολότερο χειρισμό της συσκευής αποσυνδέστε το φίλτρο/-α συγκράτησης λιπαρών (Εικ.2.2 - Εικ.3.2).

- Στην περίπτωση συναρμολόγησης της συσκευής στην έκδοση για απορρόφηση τοποθετήστε την οπή εξαγωγής αέρα.

•Συνιστάται η χρήση ενός σωλήνα εκκένωσης αέρα ίδιας διαμέτρου με το στόμιο εξόδου αέρα. Η χρήση προσαρμοστικού θα μπορούσε να μειώσει τις επιδόσεις του προϊόντος και να αυξήσει τη θορυβότητα.

- Αν η συσκευή διαθέτει κάλυμμα Μ αφαιρέστε το απαγκιστρώνοντας το όπως δείχνει η Εικ.2.3 - Εικ.3.3.

Πριν προχωρήσετε με τη συναρμολόγηση, για έναν εύκολο χειρισμό της συσκευής αφαιρέστε το φίλτρο αντιγ τραβώντας το χερούλι Β όπως φαίνεται στην Εικ.2.2 - Εικ.3.2.

Αν έχετε ένα μοντέλο με περιμετρικό πάνελ αναρρόφη πριν πραγματοποιήσετε αυτή τη λειτουργία, ακολουθήστε τις ακόλουθες φάσεις:

- Ανοίξτε το πλαίσιο Κ όπως δείχνει η Εικ.2.1 - Εικ.3.1.

- Αν έχετε την έκδοση με τα τρία πάνελ Α απ τα από τους πείρους στερεώματος τραβώντας προς τα έξω (Εικ.3.4) και διαδοχικά αφαιρέστε τα από τους πείρους ασφαλείας Ν (Εικ.3.4) που είναι

τοποθετημένοι στο εσωτερικό του απορροφητήρα. Για να τα επανατοποθετήσετε ακολουθήστε την αντίστροφη λειτουργία. ΠΡΟΣΟΧΗ! Κατά τη διάρκεια αυτής της αποσυναρμολόγησης και συναρμολόγησης βεβαιωθείτε ότι το βύσμα είναι σταθερά συνδεδεμένο στο πάνελ έτσι ώστε να αποφύγέτε τις κατά λάθος πτώσεις.

- Στήριγμα στον τοίΧο:

Σημειώστε το κάτω μέρος του απορροφητήρα στον τοίχο λαμβάνοντας υπόψη τα μέτρα που υποδεικνύονται στην Εικ.4Α και την ελάχιστη απόσταση από την επιφάνεια μαγειρέματος (Εικ.4Β).

-Τοποθετήστε το πλέγμα στερέωσης στον τοίχο, προσέχοντας να συμπέσει η γραμμή με εκείνη που χαράξατε στην προηγούμενη παράγραφο.

-Σημαδέψτε και δημιουργήστε τις οπές στερέωσης (Εικ.5).

-Στερεώστε τις 2 επάνω βίδες Κ χωρίς να τις βιδώσετε τελείως και τα ούπα (Εικ.5).

- Τοποθετήστε τη συσκευή στον τοίχο, ευθυγραμμίστε την σε οριζόντια θέση και βιδώστε τις βίδες Κ (εικ.6Α).

- Μετά τη ρύθμιση στερεώστε τον απορροφητήρα οριστικά με τις 2 βίδες C (εικ.6Β).

-Για τις διάφορες συναρμολογήσεις χρησιμοποιήστε βίδες και ούπα κατάλληλα για τον τύπο του τοίχου (π.χ. οπλισμένο σκυρόδεμα, χαρτόγυψος, κλπ).

-Στην περίπτωση που οι βίδες και τα ούπα παρέχονται με το

προϊόν βεβαιωθείτε ότι αυτά είναι κατάλληλα για τον τύπο του τοίχου στον οποίο θα στερεωθεί ο απορροφητήρας.

- Εγκατάσταση για μοντέλα χωρίς διακοσμητική καπνο- δόχο:

'Εκδοση αναρρόφησης

-Απαγκιστρώστε το κάλυμμα Μ και αφαιρέστε τη σχάρα Ε (Εικ.7).

-Περάστε το καλώδιο τροφοδοσίας στην οπή του καλύμμα- τος Μ όπως δείχνει η Εικ.9Α.1.

-Πάρτε τον τονοδηγό Η και τοποθετήστε τον μεταξύ του καλωδίου τροφοδοσία και της οπής (Εικ.9Α.2).

-Συνδέστε τον εύκαμπτο σωλήνα L (που δεν παρέχεται) στον απορροφητήρα (Εικ.9Β).

-Τοποθετήστε ξανά το κάλυμμα Μ με προσοχή ώστε να συνδεθεί απόλυτα με τους πείρους στερέωσης Θ (Εικ.9Β).

- Έκδοση αναρρόφησης:

-Απαγκιστρώστε το κάλυμμα Μ και αφαιρέστε τη σχάρα Ε (Εικ.7).

-Περάστε το καλώδιο τροφοδοσίας στην οπή του καλύμμα- τος Μ όπως δείχνει η Εικ.8.1.

-Πάρτε τον τονοδηγό Η και τοποθετήστε τον μεταξύ του καλωδίου τροφοδοσία και της οπής (Εικ.8.2).

-Στερεώστε το κάλυμμα Μ και τη σχάρα Ε με προσοχή ώστε να συνδεθεί απόλυτα με τους πείρους στερέωσης Θ (Εικ.8).

•ΠρΟαιρετικΟ:

Αυτό το μοντέλο απορροφητήρα μπορεί προαιρετικά να έχει διακοσμητικές καμινάδες που θα ζητήσετε από τον μεταπω-

λητή σας. Πριν τοποθετήσετε τις διακοσμητικές καπνοδόγράσσωφαιρέστε το κάλυμμα Μ και ξεβιδώστε τις 4 βίδες Ο

που μπλοκάρουν τους πείρους στερέωσης G όπως δείχνει η ηξικ.11.

- Εγκατάσταση για μοντέλα με διακοσμητική καπνοδόχο: Έκδοση αναρρόφησης

ευθεφίστην ηλεκτρική τροφοδοσία εντός των διαστάσεων της διακοσμητικής καπνοδόχου.

Ρυθμίστε το πλάτος της δοκού στηρίγματος της άνω διακο- σμητικής καπνοδόχου (Εικ.10.2).

Στη συνέχεια στερεώστε την στον τοίχο με τρόπο που να βρίσκεται σε άξονα με τον αποροφητήρα από τις βίδες Α και τηρώντας την απόσταση που υποδεικνύεται στην Εικ.10.1.

Συνδέστε με έναν εύκαμπο σωλήνα L, τη φλάντζα F στην οπή εκκένωσης αέρα (Εικ.12Α).

Εισάγετε την άνω διακοσμητική καπνοδόχο μέσα στην κάτω διακοσμητική καπνοδόχο και ακουμπήστε πάνω από το σώμα του απορροφητήρα (Εικ.12Β).

Αφαιρέστε το άνω διακοσμητική καπνοδόχο μέχρι το στήριγμα και στερεώστε από τις βίδες Β (Εικ.10.2).

Για να μετατρέψετε τον απορροφητήρα από έκδοση απορρόφησης σε έκδοση διήθησης, ζητήστε από τον μεταπωλητή σας τα φίλτρα ενεργού άνθρακα και ακολουθήστε τις οδηγίες συναρμολόγησης.

- Έκδοση αναρρόφησης:

Προσοχή!

Για τα φίλτρα θα πρέπει να γίνεται παραγγελία από το κατάστημα αγοράς ως ανταλλακτικό.

- Για να μετατρέψετε τον απορροφητήρα από την έκδοση ΑΝΑΡΡΟΦΗΣΗΣ στην έκδοση ΦΙΛΤΡΑΡΙΣΜΑΤΟΣ τα φίλτρα άνθρακα θα πρέπει να τοποθετηθούν από το κατάστημα πώλησης ως εξοπλισμός.

Διατίθενται δύο διαφορετικά είδη, ένα με μη ανανεώσιμα φίλτρα (Εικ.13) και το άλλο με ανανεώσιμα φίλτρα (πλενόμενα) (Εικ.14).

Διαφορετικά από άλλα φίλτρα άνθρακα, αυτό το ανανεώσιμο φίλτρο μπορεί να πλυθεί και να χρησιμοποιηθεί ξανά για άλλες 12-15 φορές περίπου.

Με την κανονική χρήση του απορροφητήρα, αυτό το φίλτρο θα πρέπει να καθαρίζει κάθε 2-3 μήνες.

Το φίλτρο μπορεί να πλυθεί στο πλυντήριο πιάτων στη μέγιστη θερμοκρασία χρησιμοποιώντας ένα κοινό απορρυπαντικό για πλυντήριο πιάτων.

Μετά την πλύση για να ενεργοποιήσετε το ξανά το πλενόμενο φίλτρο θα πρέπει να το στεγνώσετε στους 100° για 15-20 λεπτά.

Το φίλτρο θα διατηρήσει την απορροφητική ικανότητά του όσο αφορά τις οσμές για τρία χρόνια, κατόπιν θα πρέπει να αντικατασταθεί.

• Αν στη συσκευασία βρείτε ένα στήριγμα όπως εκείνα που υποδεικνύονται στην Εικ.14 θα πρέπει να ξεβιδώσετε τις 4 βίδες που έχουν εγκατασταθεί στον απορροφητήρα και να τοποθετήσετε το στήριγμα με τις 4 βίδες που βγάλατε προηγουμένως.
• Για την αντικατάσταση των ανανεώσιμων φίλτρων άνθρακα Υ, αφαιρέστε τα στηρίγματα από τη βάση, τραβώντας προς τα έξω (Εικ.14).
• Αν η συσκευή σας δεν διαθέτει στήριγμα, σημαίνει ότι το φίλτρο ενεργού άνθρακα δεν μπορεί να ανανεωθεί (Εικ.13). Αυτά θα πρέπει να τοποθετούνται στο σύστημα αναρρόφησης που βρίσκεται μέσα στον απορροφητήρα, κεντραρισμένα και περιστρέφοντας τα κατά 90 μοίρες μέχρι να ακουστεί ο χαρακτηριστικός θόρυβος (Εικ.13).

ΧΡΗΣΗ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

•Συνιστάται να θέτετε σε λειτουργία τη συσκευή πριν προ- χωρήσετε στο μαγείρεμα κάποιου τροφίμου. Συστήνεται να αφήνετε τη συσκευή να λειτουργεί για 15 λεπτά αφού τελειώσετε το μαγείρεμα των τροφίμων, για πλήρη εκκένωση του μολυσμένου αέρα. Η καλή λειτουργία του απορροφητήρα εξαρτάται από τη σωστή και συνεχή συντήρηση. Ιδιαίτερη προσοχή πρέπει να δοθεί στο φίλτρο συγκράτησης λίπους και στο φίλτρο ενεργού άνθρακα.

- Το φίλτρο συγκράτησης λίπους έχει ως σκοπό τη συγκράτηση των λιπαρών σωματιδίων που αιωρούνται στον αέρα, συνεπώς υπόκειται σε έμφραξη σε χρονικά διαστήματα που ποικίλουν ανάλογα με τη χρήση της συσκευής.

- Προκειμένου να αποφευχθεί κάθε κίνδυνος πυρκαγιάς, το ανώτερο κάθε 2 μήνες, είναι απαραίτητο να πλένετε τα φίλτρα αντιγράσου στο χέρι, χρησιμοποιώντας ρευστά ουδέτερα απορρυπαντικά, ή σε πλυντήρια πιάτων σε χαμηλές θερμοκρασίες και σε σύντομες πλύσεις.

- Μετά από μερικές πλύσεις, μπορεί να διαπιστωθούν αλλοιώσεις του χρώματος. Το γεγονός αυτό δεν αποτελεί λόγο διαμαρτυρίας για τυχον αντικατάστασή τους.

• Τα ενεργά φίλτρα άνθρακα χρησιμοποιούνται για τον καθαρισμο του αέρα που ανακυκλώνεται στο περιβάλλον και έχει τη λειτουργία να μειώνει τις δυσάρεστες σσμές που προκαλούνται από το μαγείρεμα.

- Τα μη ανανεώσιμα ενεργά φίλτρα άνθρακα πρέπει να αντικα- θίστανται κάθε 4 μήνες το ανώτερο. Ο κορεσμός του ενεργού άνθρακα εξαρτάται περίπου από τη διάρκεια χρήσης της συσκευής, από τον τύπο της κουζίνας και από τη συχνότητα με την οποία γίνεται ο καθαρισμός του φίλτρου αντιγράσου.

- Τα ανανεώσιμα ενεργά φίλτρα άνθρακα πρέπει να πλένονται στο χέρι, με λειαντικά ουδέτερα καθαριστικά, ή στο πλυντήριο πιάτων σε μέγιστη θερμοκρασία των 65°C (ο κύκλος πλύσης πρέπει να ολοκληρωθεί χωρίς οικιακά σκεύη). Αφαιρέστε το υπερβολικό νερό χωρίς να καταστρέψετε το φίλτρο, βγάλτε τα μέρη από πλαστικό, και στεγνώστε το στρωματάκι στο φούρνο

για περίπου 15 λεπτά και στη μέγιστη θερμοκρασία των 100°C. Για να διατηρείτε τη αποτελεσματική τη λειτουργία του ανανεώσιμου φίλτρου άνθρακα πρέπει να επαναλαμβάνετε αυτή τη λειτουργία κάθε 2 μήνες. Αυτά πρέπει να αντικαθιστούνται το ανώτερο κάθε 3 χρόνια ή όταν το στρωματάκι έχει καταστραφεί.

• Πριν επανατοποθετήσετε τα φίλτρα αντιγράσου και τα ενεργά ανανεώσιμα φίλτρα άνθρακα προσέξτε αυτά να έχουν στεγνώσει καλά.

- Να καθαρίζετε συχνά τον απορροφητήρα, εσωτερικά και εξωτερικά, χρησιμοποιώντας ένα βρεγμένο πανί με μετουσιωμένο οινόπνευμα ή υγρά ουδέτερα απορρυπαντικά μη αποξυστικά.

-Η εγκατάσταση φωτισμού σχεδιάστηκε για να χρησιμοποιείται κατά το μαγείρεμα και όχι για γενικό παρατεταμένο φωτισμό του χώρου. Η παρατεταμένη χρήση του φωτισμού μειώνει σημαντικά τη μέση διάρκεια των λυχνιών.

•Αν η συσκευή είναι εξοπλισμένη με φωτισμό περιβάλλοντος αυτός μπορεί να χρησιμοποιηθεί για παρατεταμένη χρήση γενικού φωτισμού του περιβάλλοντος.

- Προσοχή: Η μη τήρηση των προειδοποιήσεων για την καθαριότητα του απορροφητήρα και την αντικατάσταση και καθαρισμό των φίλτρων μπορεί να προκαλέσει πυρκαγιά. Σας συνιστούμε κατά συνέπεια να ακολουθείτε προσεκτικά τις οδηγίες που προτείνονται.

- Αντικατάσταση των λυχνιών αλογόνου (Εικ.15.1):

Για την αντικατάσταση των λυχνιών αλογόνου Β βγάλτε το γυαλάκι Κ κάνοντας αντίσταση στις σχετικές εσοχές.

Αντικαταστήστε με λυχνίες ίδιου τύπου.

Προσοχή: μην αγγίζετε τη λυχνία με γυμνά χέρια.

- Αντικατάσταση των λαμπτήρων LED (Εικ.15.2):

Αν η έκδοση της συσκευής είναι με λαμπτήρες LED για την αντικατάσταση χρειάζεται η επέμβαση ενός ειδικευμένου τεχνικού.

• Εντολες φωτεινοι (Εικ.16):

A=πληκτρο ΦΩΤΙΣΜΟΥ

B = πληκτρο ΟΦΦ TAXYTHTA

C = πληκτρο ΠΡΩΤΗ ΤΑΧΥΤΗΤΑ

D = πληκτρο ΔΕΥΤΕΡΗ ΤΑΧΥΤΗΤΑ

E= o TPITH TAXYTHTA

F = πληκτρο TIMEP AYTOMATO ΣTAMATHMA 15 λεπτων (*)

Αν η συσκευή σας διαθέτει τη λειτουργία ENTONH ταχύτητα, ξεκινώντας από την ΤΡΙΤΗ ταχύτητα και κρατώντας πατημένο για 2 δευτερόλεπτα περίπου το πλήκτρο Ε αυτή θα ενεργοποιηθεί για 10 λεπτά και στη συνέχεια θα επιστρέψει στην προκαθορισμένη ταχύτητα.

Όταν η λειτουργία είναι ενεργή το LED αναβοσβήνει.

Για να τη διακόψετε πριν από τα 10 λεπτά πατήστε ξανά το πλήκτρο Ε.

Σε ορισμένα μοντέλα μπορείτε να ενεργοποιήσετε τη λειτουργία ακόμα και με την πρώτη και τη δεύτερη ταχύτητα.

Πιέζοντας το πλήκτρο Τ για 2 δευτερόλεπτα (με τον απορροφητήρα σβηστό) ενεργοποιείται η λειτουργία "clean air". Αυτή η λειτουργία ανάβει τον κινητήρα για 10 λεπτά κάθε ώρα στην πρώτη ταχύτητα. Μόλις ενεργοποιηθεί η λειτουργία, ο κινητήρας ξεκινά με την 1η ταχύτητα για 10 λεπτά κατά τη διάρκεια των οποίων θα πρέπει να αναβοσβήνει το πλήκτρο Τ και το πλήκτρο Ρ. Αφού περάσει αυτός ο χρόνος ο κινητήρας σβήνει και το φωτάκι του πλήκτρου Τ παραμένει αναμμένο σταθερό έως ότου μετά από άλλα 50 λεπτά ξαναξεκινά ο κινητήρας με την πρώτη ταχύτητα και τα φωτάκιΑ Τ και Ρ ξαναρχίζουν να αναβοσβήνουν για 10 λεπτά και έτσι συνεχίζει. Πατώντας οποιοδήποτε πλήκτρο εκτός από τα φώτα του απορροφητή-

ρα, επιστρέφει στην κανονική λειτουργία (πχ. αν πατήσετε το πλήκτρο Ο απενεργοποιείται η λειτουργία "clean air" και το μοτέρ μπαίνει στη 2η ταχύτητα. Πατώντας το πλήκτρο Β η λειτουργία απενεργοποιείται.

(*) Η λειτουργία "TIMER AYTOMATO ΣβΗΣΙΜΟ" καθυστερεί το σταμάτημα του απορροφητήρα, που θα συνεχίσει να λειτουργεί στην τρέχουσα ταχύτητα κατά την ενεργοποίηση αυτής της λειτουργίας και για 15 λεπτά.

- Κορεσμός φίλτρων συγκράτησης λίπους/ενεργού άνθρακα:

-Όταν το κουμπί Α αναβοσβήνει με συχνότητα 2 sec. τα φίλτρα συγκράτησης λίπους πρέπει να πλένονται.

-Όταν το πλήκτρο Α αναβοσβήνει κάθε 0,5 δευτ. τα ενεργά φίλτρα άνθρακα πρέπει να πλυθούν ή να αντικατασταθούν σύμφωνα με τον τύπο του φίλτρου.

Αφού επανατοποθετηθεί το καθαρό φίλτρο θα πρέπει να κάνετε reset στην ηλεκτρονική μνήμη πιέζοντας το κουμπί Α για περίπου 5 sec. μέχρι να σταματήσει να αναβοσβήνει.

• Εντολες (Εικ.17):

Πληκτρο Α = αναβει/σβηνει τα φωτα.

Πληκτρο Β = αναβει/σβηνει τον απορροφητηρα. Η συσκευη αναβει στην 1° ταχυτητα. Εαν ο απορροφητηρας ειναι αναμμενος πατησε το πληκτρο για 2 δευτ. για να σβησει. Εαν ο απορροφητηρας βρισκεται στην 1° ταχυτητα δευ τειναι αναγκαιο να κρατας πατημενο το πληκτρο για να σβησει. Ελαττωνει την ταχυτητα του κινητηρα.

Display C = δειχνει την ταχυτητα επιλογης του κινητηρα και την ενεργοποιηση του timer.

Πληκτρο D = αναβει τον απορροφητηρα. Αυξανει την ταχυτητα του κινητηρα. Πατοντας το πληκτρο απο την 3° ταχυητητα εισαγεται η εντατικη λειτουργια για 10', μετα η συσκευη ξαναγυριζει να λειτουργει στην ταχυτητα που λειτουργουσε την στιγμη της ενεργοποιησης. Κατα την διαρκεια αυτης της λειτουργιας το display αναβωσβηνει.

Πληκτρο Ε = Το Timer ρυθμίζει χρονικά τις λειτουργίες, τη στιγμή της ενεργοποίησης, για 15 λεπτά μετά την απενεργοποίησή τους. Το Timer απενεργοποιείται ξαναπιέζοντας το κουμπί Ε. Όταν η λειτουργία Timer είναι ενεργή στην οθόνη πρέπει να αναβοσβήνει το δεκαδικό σημείο. Αν είναι σε λειτουργία η έντονη ταχύτητα, το Timer δεν μπορεί να ενεργοποιηθεί.

Πιέζοντας το κουμπί Ε για 2 δευτερόλεπτα, όταν η συσκευή είναι σβηστή, ενεργοποιείται η λειτουργία "clean air". Αυτή ενεργοποιεί τον κινητήρα για 10 λεπτά κάθε ώρα στην πρώτη ταχύτητα. Κατά τη λειτουργία, η οθόνη πρέπει να απεικονίζει μια περιστροφική κίνηση των περιφερειακών τμημάτων. Με το πέρας του χρόνου αυτού ο κινητήρας σβήνει και η οθόνη πρέπει να απεικονίζει το γράμμα "C" σταθερά μέχρις ότου, μετά από άλλα 50 λεπτά, θα επανεκκινήσει ο κινητήρας για άλλα 10 λεπτά κ.ο.κ.. Για να επιστρέψετε στην κανονική λειτουργία πατήστε οποιοδήποτε πλήκτρο εκτός από το φως. Για απενεργοποιήσετε τη λειτουργία πατήστε το πλήκτρο Ε.

- Κορεσμός φίλτρων συγκράτησης λίπους/ενεργού άνθρακα:

- Όταν η οθόνη C αναβοσβήνει εναλλάσσοντας την ταχύτητα εργασίας με το γράμμα F (π.χ.1 και F) τα φίλτρα συγκράτησης λίπους πρέπει να πλυθούν.

- Όταν το display C αναβοσβήνει εναλλάσσοντας την ταχύτητα άσκησης με το γράμμα Α (πχ.1 και Α) τα ενεργά φίλτρα άνθρακα πρέπει να πλυθούν ή να αντικατασταθούν ανάλογα με τον τύπο του φίλτρου.

Αφού επανατοποθετηθεί το καθαρό φίλτρο, θα πρέπει να κάνετε reset στην ηλεκτρονική μνήμη πιέζοντας το κουμπί

Α για περίπου 5 sec μέχρι να σταματήσει να αναβοσβήνει η επισήμανση Τ ή Α της οθόνης Κ.

• Εντολες mηχανικοι (Εικ.18):

A = πληκτρο ΦΩΤΙΣΜΟΥ

B = πληκτρο ΟΦΦ TAXYTHTA

C = πληκτρο ΠΡΩΤΗ ΤΑΧΥΤΗΤΑ

D = πληκτρο ΔΕΥΤΕΡΗ ΤΑΧΥΤΗΤΑ

E= o TPITH TAXYTHTA.

- Μηχανικές εντολές (Εικ.19) τα σύμβολα αναφέρονται στη συνέχεια:

A = πλήκτρο ΦΩΣ/ON-OFF

B = πλήκτρο OFF/ΠΡΩΤΗ ΤΑχΥΤΗΤΑ

C = πλήκτρο ΔΕΥΤΕΡΗΣ ΤΑχΥΤΗΤΑΣ

D = πλήκτρο ΤΡΙΤΗΣ ΤΑχΥΤΗΤΑΣ

Αν σβήσετε την κάπα στην πρώτη, δεύτερη ή Τρίτη ταχύτητα, τη στιγμή που την ανάψετε και πάλι, θα ξεκινήσει με την ίδια ταχύτητα άσκησης που βρισκόταν τη στιγμή του σβησίματος.

- Εντολές (Εικ.20):

A = Πλήκτρο φώτα Ενεργοποιεί/απενεργοποιεί τα φώτα.

B = Πλήκτρο ON/OFF Ενεργοποιεί/απενεργοποιεί τον απορροφητήρα.

Η συσκευή ενεργοποιείται στην 1° ταχύτητα.

Για να απενεργοποιήσετε τον απορροφητήρα πατήστε το πλήκτρο Β.

C = Οθόνη Δείχνει την επιλεγμένη ταχύτητα του κινητήρα και την ενεργοποίηση του χρονοδιακόπτη.

D = Πλήκτρο Αυξάνει και μειώνει την ταχύτητα του κινητήρα με κυκλική πορεία, 1°-2°-3° ... 1°-2°-3° ταχύτητα.

Πατώντας το πλήκτρο για 3 δευτερόλεπτα καταχωρείται η ΕΝΤΑΤΙΚΗ λειτουργία για τη διάρκεια των 6 λεπτών. Στην οθόνη Κ αρχίζει να αναβοσβήνει ο αριθμός 4.

Στο τέλος των λεπτών ο κινητήρας θα επιστρέψει στη λειτουργία της ταχύτητας που είχε προγραμματιστεί εκ των προτέρων. Για να απενεργοποιήσετε την εντατική ταχύτητα, πριν από τον προγραμματισμένο χρόνο, πατήστε το πλήκτρο Β και ο απορροφητήρας θα απενεργοποιηθεί, αλλά όχι αν είναι αναμμένα τα φώτα.

Ε = Πλήκτρο χρονοδιακόπτη Με οποιαδήποτε καταχωρημένη ταχύτητα (με εξαίρεση την εντατική ταχύτητα) πατώντας το πλήκτρο ενεργοποιείται η λειτουργία του χρονοδιακόπτη για 15 λεπτά. Στο τέλος της μέτρησης ο απορροφητήρας απενεργοποιείται (κινητήρας και φώτα που μπορεί να είναι αναμμένα). Για να απενεργοποιήσετε τη λειτουργία του χρονοδιακόπτη, πριν από τον προγραμματισμένο χρόνο, πατήστε το πλήκτρο Β και ο απορροφητήρας απενεργοποιείται ή πατώντας ξανά το πλήκτρο του χρονοδιακόπτη απενεργοποιείται η λειτουργία αλλά ο απορροφητήρας συνεχίζει να λειτουργεί.

- Κορεσμός φίλτρων λίπους/Ενεργός άνθρακας:

-Μετά από 30 h λειτουργίας με ενεργοποιημένο απορροφητήρα στην οθόνη C αρχίζει να αναβοσβήνει το γράμμα F.Κάτι τέτοιο σημαίνει ότι θα πρέπει να πλυθούν τα φίλτρα λίπους. Αφού επανατοποθετηθεί το καθαρό φίλτρο θα πρέπει να ξαναρυθμίσετε την ηλεκτρονική μνήμη. Με απενεργοποιημένο τον απορροφητήρα πατήστε το κουμπί B και D για 5 δευτ. μέχρις ότου στην οθόνη C να παραμείνει για 2 δευτ. σταθερό το γράμμα F.

-Μετά από 120 h λειτουργίας με ενεργοποιημένο τον απορροφητήρα στην οθόνη C αρχίζει να αναβοσβήνει το γράμμα C. Κάτι τέτοιο σημαίνει ότι θα πρέπει να πλυθούν ή να αντικατασταθούν τα φίλτρα άνθρακα.

Αφού επανατοποθετηθεί το καθαρό φίλτρο θα πρέπει να

κάνετε διπλή επαναφορά πατώντας με απενεργοποιημένο τον απορροφητήρα το κουμπί Β και Β για 5 δευτ. μέχρις ότου στην οθόνη Β να παραμείνει για 2 δευτ. σταθερό το γράμμα Β. Επαναλάβετε και πατήστε το πλήκτρο Β και Β για 5 δευτ. έως ότου στην οθόνη Β να παραμείνει για 2 δευτ. σταθερό το γράμμα Β.

• Εντολές (Εικ.21) :

A = Kouμπί ON/OFF

Ενεργοποιεί/απενεργοποιεί τον απορροφητήρα.

Πατώντας το κουμπί Α το led αναβοσβήνει για 2 δευτ. στη συνέχεια παραμένει σταθερό και η συσκευή ξεκινάει στην 1° ταχύτητα.

Για να απενεργοποιήσετε τον απορροφητήρα πατήστε ξανά το κουμπί Α το led αναβοσβήνει για 2 δευτ. και στη συνέχεια σβήνει.

B = Κουμπί ΠΡΩΤΗΣ ΤΑΧΥΤΗΤΑΣ

C = Κουμπί ΔΕΥΤΕΡΗΣ ΤΑΧΥΤΗΤΑΣ/Λειτουργία ΧΡΟΝΟΔΙ- ΑΚΟΠΤΗ

• Με το κουμπί C ενεργοποιείται επίσης και η λειτουργία ΧΡΟΝΟΔΙΑΚΟΠΤΗ.
• Το κουμπί αναβοσβήνει για όλη τη χρονική διάρκεια του ΧΡΟΝΟΔΙΑΚΟΠΤΗ.

Με οποιαδήποτε καταχωρημένη ταχύτητα (εκτός από την εντατική ταχύτητα) πατώντας το κουμπί C για 3 δευτερόλεπτα περίπου ενεργοποιείται η λειτουργία του ΧΡΟΝΟΔΙΑΚΟΠΤΗ για 15 λεπτά. Στο τέλος της μέτρησης ο απορροφητήρας απενεργοποιείται (κινητήρας και φώτα που μπορεί να είναι αναμμένα).

- Για να απενεργοποιήσετε τη λειτουργία του ΧΡΟΝΟΔΙΑ- ΚΟΠΤΗ, πριν από τον προγραμματισμένο χρόνο, πατήστε οποιοδήποτε κουμπί εκτός από το κουμπί F ON/OFF Φώτα.

D = Κουμπί ΤΡΙΤΗΣ ΤΑΧΥΤΗΤΑΣ/ Λειτουργία ΕΝΤΑΤΙΚΗΣ ΤΑΧΥΤΗΤΑΣ

• Με το κουμπί D ενεργοποιείται η λειτουργία της ΕΝΤΑΤΙΚΗΣ ΤΑΧΥΤΗΤΑΣ.
• Το κουμπί αναβοσβήνει για όλη τη διάρκεια της λειτουργίας της ΕΝΤΑΤΙΚΗΣ ΤΑΧΥΤΗΤΑΣ.
• Πατώντας το κουμπί για 3 δευτερόλεπτα καταχωρείται η ENTATIKH λειτουργία για τη διάρκεια των 6 λεπτών.

Στο τέλος των λεπτών ο κινητήρας θα επιστρέψει στη λειτουργία της ταχύτητας που είχε προγραμματιστεί εκ των προτέρων. Για να απενεργοποιήσετε την εντατική ταχύτητα, πατήστε οποιοδήποτε κουμπί εκτός από το κουμπί F ON/OFF Φώτα.

Προσοχή! Ορισμένα μοντέλα λειτουργούν μέχρι την 3° ταχ., επομένως δεν προβλέπεται η εντατική λειτουργία.

E=Κουμπί ON/OFF ΦΩΤΑ

- Κορεσμός φίλτρων λίπους/Ενεργός άνθρακας:

- 'Отан με αναμμένο τον απορροφητήρα τα LED σχετικά με τα κουμπιά Α και Β αναβοσβήνουν, τα φίλτρα λίπους θα πρέπει να καθαριστούν.

Αφού επανατοποθετήσετε το φίλτρο λίπους θα πρέπει να επαναφέρετε την ηλεκτρονική μνήμη. Με απενεργοποιημένο τον απορροφητήρα πατήσε το κουμπί Α για 5 δευτ.. Η επαναφορά επίβεβαιώνεται από τα LED Α και Β που αναβοσβήνουν.

- 'Отан με ενεργοποιημένο τον απορροφητήρα τα LED σχετικά με τα κουμπιά C και Ε αναβοσβήνουν τα φίλτρα άνθρακα θα πρέπει να καθαριστούν.

Αφού επανατοποθετηθεί το καθαρό φίλτρο θα πρέπει να ξαναρυθμίσετε την ηλεκτρονική μνήμη. Με απενεργοποιημένο τον απορροφητήρα πατήστε το κουμπί Α για 5 δευτ., η επαναφορά επίβεβαιώνεται από τα LED C και Ε που αναβοσβήνουν.

ΔΕΝ ΑΝΑΛΑΜβΑΝΟΥΜΕ ΕΥΘΥΝΕΣ ΓΙΑ ΤΥΧΩΝ ΖΗΜΙΕΣ ΠΟΥ ΠΡΟΚΑΛΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΜΗ ΤΗΡΗΣΗ ΤΩΝ ΣΥΜβΟΥΛΩΝ ΠΟΥ ΠΡΟΑΝΑΦΕΡΘΗΚΑΝ.

ÁLTALÁNOS TUDNIVALÓK
