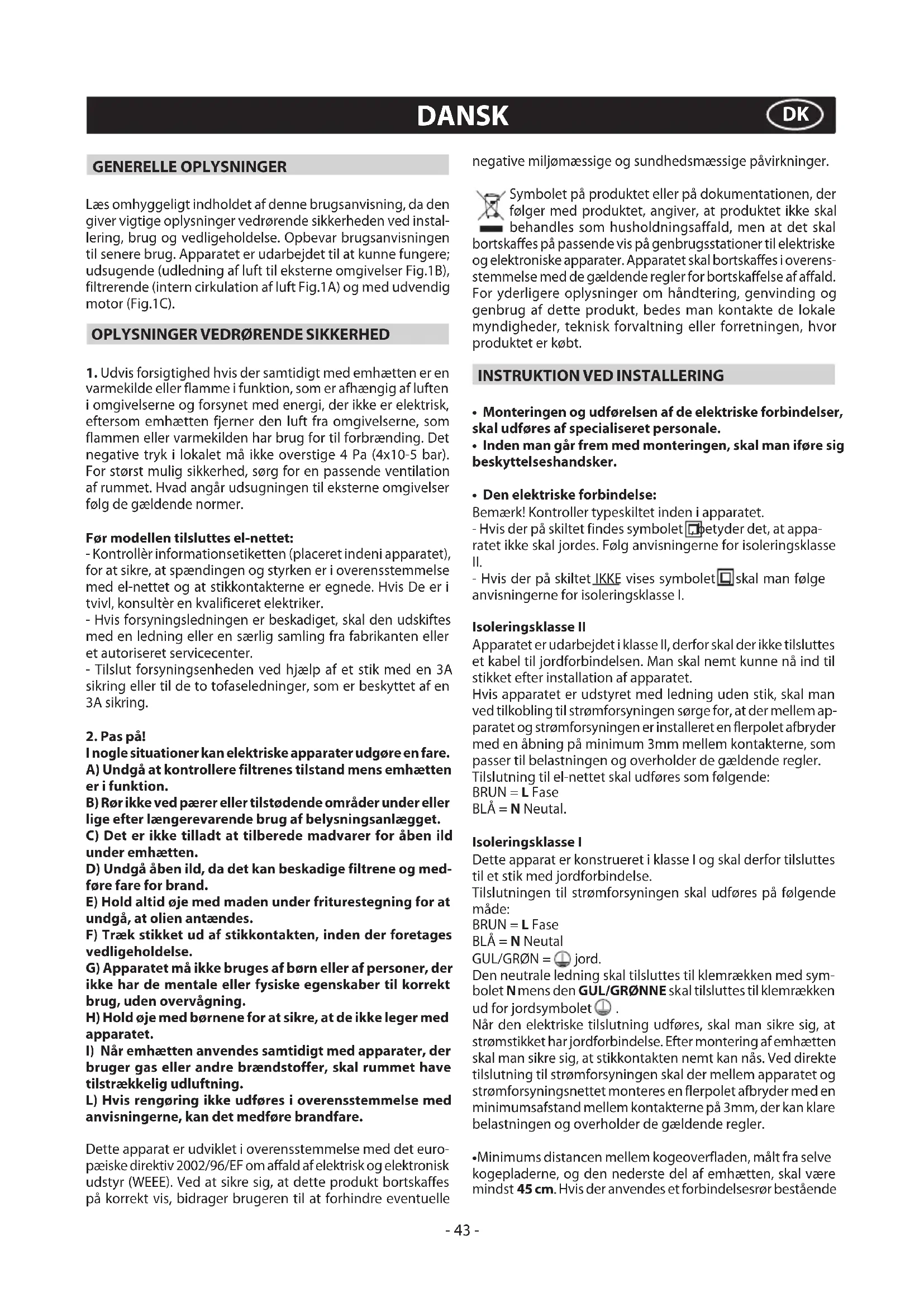

BRUGSANVISNING HCA91531B BEKO

Læs omhyggeligt indholdet af denne brugsanvisning, da den giver vigtige oplysninger vedrørende sikkerheden ved installering, brug og vedligeholdelse. Opbevar brugsanvisningen til senere brug. Apparatet er udarbejdet til at kunne fungere; udsugende (udledning af luft til eksterne omgivelser Fig.1B), filtrerende (intern cirkulation af luft Fig.1A) og med udvendig motor (Fig.1C).

OPLYSNINGER VEDR∅RENDE SIKKERHED

1. Udvis forsigtighed hvis der samtidigt med emhætten er en varmekilde eller flamme i funktion, som er afhængig af luften i omgivelserne og forsynet med energi, der ikke er elektrisk, eftersom emhætten fjerner den luft fra omgivelserne, som flammen eller varmekilden har brug for til forbrænding. Det negative tryk i lokalet må ikke overstige 4 Pa (4x10-5 bar). For størst mulig sikkerhed, sørg for en passende ventilation af rummet. Hvad angår udsugningen til eksterne omgivelser følg de gældende normer.

Før modellen tilsluttes el-nettet:

• Kontrollèr informationsetiketten (placeret indeni apparatet), for at sikre, at spændingen og styrken er i overensstemmelse med el-nettet og at stikkontakterne er egnede. Hvis De er i tvivl, konsultèr en kvalificeret elektriker.
• Hvis forsyningsledningen er beskadiget, skal den udskiftes med en ledning eller en særlig samling fra fabrikanten eller et autoriseret servicecenter.
• Tilslut forsyningsenheden ved hjælp af et stik med en 3A sikring eller til de to tofaseledninger, som er beskyttet af en 3A sikring.

2. Pas på!

I nogle situationer kan elektriske apparater udgøre en fare.

A) Undgå at kontrollere filtrenes tilstand mens emhætten er i funktion.
B) Rør ikke ved pærer eller tilstødende områder under eller lige efter længerevarende brug af belysningsanlægget.
C) Det er ikke tilladt at tilberede madvarer for åben ild under emhætten.
D) Undgå åben ild, da det kan beskadige filtrene og medføre fare for brand.
E) Hold altid øje med maden under friturestegning for at undgå, at olien antændes.
F) Træk stikket ud af stikkontakten, inden der foretages vedligeholdelse.
G) Apparatet må ikke bruges af børn eller af personer, der ikke har de mentale eller fysiske egenskaber til korrekt brug, uden overvågning.
H) Hold øje med børnene for at sikre, at de ikke leger med apparatet.
I) Når emhætten anvendes samtidigt med apparater, der bruger gas eller andre brændstoffer, skal rummet have tilstrækkelig udluftning.
L) Hvis rengøring ikke udføres i overensstemmelse med anvisningerne, kan det medføre brandfare.

Dette apparat er udviklet i overensstemmelse med det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr (WEEE). Ved at sikre sig, at dette produkt bortskaffes på korrekt vis, bidrager brugeren til at forhindre eventuelle negative miljømæssige og sundhedsmæssige påvirkninger.

Symbolet på produktet eller på dokumentationen, der følger med produktet, angiver, at produktet ikke skal behandles som husholdningsaffald, men at det skal bortskaffes på passende vis på genbrugsstationer til elektriske og elektroniske apparater. Apparatet skal bortskaffes i overensstemmelse med de gældende regler for bortskaffelse af affald. For yderligere oplysninger om håndtering, genvinding og genbrug af dette produkt, bedes man kontakte de lokale myndigheder, teknisk forvaltning eller forretningen, hvor produktet er købt.

INSTRUKTION VED INSTALLERING

• Monteringen og udførelsen af de elektriske forbindelser, skal udføres af specialiseret personale.
• Inden man går frem med monteringen, skal man iføre sig beskyttelseshandsker.

• Den elektriske forbindelse:

Bemærk! Kontroller typeskiltet inden i apparatet.

• Hvis der på skiltet findes symbolet betyder det, at apparatet ikke skal jordes. Følg anvisningerne for isoleringsklasse II.
• Hvis der på skiltet IKKE vises symbolet☐ skal man følge anvisningerne for isoleringsklasse I.

Isoleringsklasse II

Apparatet er udarbejdet i klasse II, derfor skal der ikke tilsluttes et kabel til jordforbindelsen. Man skal nemt kunne nå ind til stikket efter installation af apparatet.

Hvis apparatet er udstyret med ledning uden stik, skal man ved tilkobling til strømforsyningen sørge for, at der mellem apparatet og strømforsyningen er installeret en flerpolet afbryder med en åbning på minimum 3mm mellem kontakterne, som passer til belastningen og overholder de gældende regler.

Tilslutning til el-nettet skal udføres som følgende:

BRUN = L Fase

BLÅ = N Neutral.

Isoleringsklasse I

Dette apparat er konstrueret i klasse I og skal derfor tilsluttes til et stik med jordforbindelse.

Tilslutningen til strømforsyningen skal udføres på følgende måde:

BRUN = L Fase

BLÅ = N Neutral

GUL/GR∅N = ⏱ jord.

Den neutrale ledning skal tilsluttes til klemrækken med symbolet N mens den GUL/GR∅NNE skal tilsluttes til klemrækken ud for jordsymbolet ⏻.

Når den elektriske tilslutning udføres, skal man sikre sig, at strømstikket har jordforbindelse. Efter montering af emhætten skal man sikre sig, at stikkontakten nemt kan nås. Ved direkte tilslutning til strømforsyningen skal der mellem apparatet og strømforsyningsnettet monteres en flerpolet afbryder med en minimumsafstand mellem kontakterne på 3mm, der kan klare belastningen og overholder de gældende regler.

- Minimums distancen mellem kogeoverfladen, målt fra selve kogepladerne, og den nederste del af enhætten, skal være mindst 45 cm. Hvis der anvendes et forbindelsesrør bestående

af to eller flere dele, skal den øverste del placeres udenpå den nederste. Tilslut ikke udledningen fra emhætten med et rør, hvori der cirkulerer varm luft eller som anvendes til at udlede røg fra apparater, der ikke bruger elektrisk energi. Inden man begynder monteringen fjernes filtret (Fig.2.2 - Fig.3.2) for at gøre håndteringen af apparatet lettere.

- I de tilfælde, hvor apparatet skal installeres i en udsugende version, forberedes åbningen til udledning af luft.

- Det anbefales at anvende en luftudsugningsslange med samme diameter som luftudgangshullet. Hvis der anvendes en mindre slange, kan det forringe produktets ydelse og medføre øget støj.

- Hvis apparatet er udstyret med lille kuppel M, skal den fjernes ved at løse den, som det angives på Fig.2.3 - Fig. 3.3.

Inden monteringen påbegyndes, fjernes fedtfilteret ved at trække i håndtaget B ,som vist i Fig.2.2 - Fig.3.2, for at gøre håndteringen af apparatet lettere. Hvis man ejer en model med perimeter udsugningspanel, skal følgende foretages, inden denne operation udføres:

- Hvis man ejer en model med tre A paneler, afhægtes de fastspændingsboltene ved at trække udad (Fig.3.4) og efterfølgende trække dem ud af sikkerhedsboltene N (Fig.3.4), som findes inden i emhætten. For at sætte dem fast igen udføres operationen i omvendt rækkefølge. PAS PÅ! Under afmonteringen og monteringen skal det sikres, at panelets ophæng er fast for at undgå utilsigtede fald.

- Fastøring til væggen:

Tracér emhættens underkant på væggen ved at tage hensyn til de angivne mål i Fig.4A, og af den minimale krævede afstand fra kogeplanen (Fig.4B).

- Placér skabelonen på væggen, og sørg for, at linjen passer med den, der blev afmærket i forrige trin.

- Markér og bor huller til montering (Fig.5).

- Fastgør de 2 øverste skruer K, uden at skrue dem helt i, og rawlplugs (Fig.5).

- Placer apparatet på væggen, tilpas det vandret og skru skruerne K (fig.6A) i.

- Når justeringen er fuldført, fastgøres emhætten endeligt med de to skruer C (fig.6B).

- Der skal anvendes skruer og rawlplugs, der passer til vægtypen (f.eks. armeret beton, gipsvæg osv.).

- Hvis der følger skruer og rawlplugs med, skal man først sikre sig, at de passer til den type væg, som emhætten skal monteres på.

- Installation på modeller uden dekorativ pejs: Udsugende version

- Før elforsyningskablet gennem det splejsede øje på den lille kuppel M, som det angives på Fig.9A.1.

- Tag fat i kabelholder H og positioner den mellem forsyningskablet og det splejsede øje (Fig.9A.2).

- Forbindslangen L (der ikke medleveres) til emhætten (Fig.9B).

- Sæt den lille kuppel M på plads igen, ved at sørge for at den hægtes ordentligt til fastgøringstapperne G (Fig.9B).

- Filtrerende version:

- Før forsyningskablet gennem det splejsede øje på den lille kuppel M, som angivet i Fig.8.1.

- Tag fat i kabelholder H og positioner den mellem forsyningskablet og det splejsede øje (Fig.8.2).

hægtes ordentligt til fastgøringstapperne G (Fig.8).

- Optional:

Til denne emhættemodel fås afskærmning som ekstraudstyr på efterspørgsel hos forhandleren.

Inden man installerer den dekorative pejs, skal man fjerne den lille kuppel M, og løsne de 4 skruer Q, som blokerer fastgøringstapper G, som angivet på Fig.11.

- Installation på modeller med dekorativ pejs: Udsugende version

Den elektriske forsyning skal indrettes indenfor ydre målene på den dekorative pejs. Reguler støttebøjlens bredde til overdelen på den dekorative pejs (Fig.10.2). Fastgør derefter bøjlen til væggen, ved hjælp af skruerne A, sådan at den er i akse med emhætten, og at den respekterer afstanden angivet på Fig.10.1. Med slangen L, forbind flangen F til udstødningshullet (Fig.12A). Placer overdelen til den dekorative pejs ind i pejsens underdel, og placer begge dele over emhætten (Fig.12B). Træk overdelen til den dekorative pejs ud, helt hen til bøjlen, og fastgør den med skruerne B (Fig.10.2).

Skal emhætten laves om fra aftræk til filtrering, anskaffes kulfiltre hos forhandleren, hvorefter monteringsvejledningen følges.

- Filtrerende version:

Pas på!

Filtrene skal bestilles hos forhandleren, som ekstradel.

- For at transformere emhætten version UDSUGENDE til version FILTRERENDE, skal kulfiltrene bestilles hos forhandleren som ekstradel. Der er to forskellige typer Kit til rådighed, den ene med ikke genanvendelige filtre (Fig.13) og den anden med genanvendelige filtre (kan vasken) (Fig.14).

Som forskel med de andre kulfiltre, kan dette filter vaskes og anvendes igen for andre cirka 12-15 gange.

Ved normal anvendelse af emhætten, skal dette filter rengøres hver 2-3 måneder. Filtret kan vaskes i opvaskemaskinen på maksimum temperatur, ved at bruge et almindeligt rengøringsmiddel til opvaskemaskine.

Efter vask, er det nødvendigt at genaktivere filtret, ved at tørre i ovnen på 100° temperatur for 15-20 minutter.

Filtret vil beholde dets sugeevne til lugt, i tre år, efter denne tid, bør den udskiftes.

- Hvis der, i emballagen, findes en bøjle, som den der angives på Fig.14, skal man løsne de 4 skruer, allerede installeret i emhætten, og installere bøjlen, med de samme 4 fjernede skruer.

- For at udskifte de genanvendelige kulfiltre Y, skal man fjerne bøjlerne fra deres sæde, ved at trække dem udad (Fig.14).

- Hvis produktet ikke er udstyret med bøjle, betyder det at de aktive kulfiltre ikke er genanvendelige (Fig.13).

Disse skal anvendes på trækenheden, der findes inde i emhætten, de skal stilles midt på og drejes 90° grader, indtil man hører et stoppeklik (Fig.13).

BRUG OG VEDLIGEHOLDELSE

- Det anbefales, at apparatet sættes i funktion, inden man begynder tilberedningen af madvarer. Det anbefales, at lade emhætten køre i 15 minutter efter endt tilberedning, så al mados suges ud. Korrekt funktion af emhætten afhænger af en korrekt og jævnlig vedligeholdelse. Man skal især være opmærksom med at udskifte fedtfilteret og det aktive kulfilter.

- Fedtfilteret har til opgave at tilbageholde de fedtpartikler, der findes i luften. Filteret vil derfor blive tilstoppet med tiden, alt efter hvor ofte emhætten anvendes.

• For at forebygge faren for eventuelle brande skal fedtfilteret mindst hver 2. måned vaskes i hånden med flydende neutrale ikke slibende rengøringsmidler eller i opvaskemaskine ved lav temperatur og kort program.
• Efter nogle vaske kan der forekomme farveændringer. Dette giver ikke ret til at kræve udskiftning af filtrene.
• De aktive kulfiltre renser luften, der genudledes i omgivelserne, og tjener til at dæmpe ubehagelige lugte, som dannes ved madtilberednin.
• De ikke-regenererende aktive kulfiltre skal udskiftes mindst hver 4. måned. Mætningen af det aktive kul afhænger af den mere eller mindre længerevarende brug af emhætten, af hvilken slags mad der tilberedes og af regelmæssigheden af rengøringen af fedtfilteret.

- De regenererende aktive kulfiltre skal vaskes i hånden med flydende neutrale ikke slibende rengøringsmidler eller i opvaskemaskine ved højst 65°C (vaskecyklussen skal være komplet uden anden opvask i maskinen). Fjern overskydende vand uden at ødelægge filtret, fjern plastikdelene og tør filtermåtten i ovnen i mindst 15 minutter ved en temperatur på højst 100°C. For at opretholde det regenererende aktive kulfilters effektive funktion skal denne operation foretages hver 2. måned. Filtrene skal udskiftes mindst hvert 3. år, eller når filtermåtten er beskadiget.

• Det er vigtigt, at fedtfiltrene og de regenererende aktive kulfiltre er helt tørre, inden de genmonteres.
• Emhætten skal rengøres jævnligt, både indvendigt og udvendigt, med en klud opvædet i denatureret alkohol eller et neutralt, ikke slibende rengøringsmiddel.
• Lyset er beregnet til brug under tilberedning af mad og ikke til generel oplysning af lokalet. Længerevarende brug af lyset vil reducere lyspærernes gennemsnitlige levetid betydeligt.
• Hvis apparatet er forsynet med rumoplysning, kan dette anvendes til længerevarende generel oplysning af lokalet.
• Pas på: manglende udførsel af udskiftning og rengøring af filtrene medfører brandfare. Det anbefales derfor at overholde de foreslåede instruktioner.

- Udskiftning af halogenpćrer (Fig.15.1):

For at udskifte halogenpćrerne B skal man fjerne glasset C ved at trykke pí rillerne.

Vcr opmérksom: rǐr ikke ved pcren med bare hánder.

• Udskiftning af LED lamperne (Fig.15.2):
  Hvis apparatets version er udstyret med LED lamper, skal disse udskiftes af en specialiseret teknikker.
• Betjening-senhed lysende (Fig.16) er følgende tegnforkla-ring gældende:

Hvis Deres apparat har funktionen INTENSIV hastighed, slås denne til i 10 minutter, hvorefter den slår tilbage på den tidligere indstillede hastighed, ved fra TREDJE hastighed at holde tasten E inde i cirka 2 sekunder.

LED-lyset blinker, när funktionen er slået til.

Tryk på tasten E igen for at afbryde funktionen inden de 10 minutter er gået.

På nogle modeller er det også muligt at aktivere funktionen ved første og anden hastighed.

Ved at trykke på knappen F i 2 sekunder (ved slukket emhætte) aktiveres funktionen "clean air". Denne funktion tænder motoren i 10 minutter pr. time ved laveste hastighed. Så snart funktionen er igangsat starter motoren ved første hastighed i 10 minutter, og under dette forløb skal lamperne ved knap F og knap C blinke samtidigt. Når tiden er gået standser motoren og kontrollampen ved knap F forbliver tændt uden at blinke indtil der er gået endnu 50 minutter, hvor motoren igen starter ved første hastighed, og lamperne ved F og C igen begynder at blinke samtidigt i 10 minutter, og så fremdeles. Ved at trykke hvilken som helst tast, undtagen lysene, vil emhætten gå tilbage til standard funktion (f. eks. ved at trykke på tast D deaktiveres funktion "clean air" og motoren indstilles på 2° hastighed; ved at trykke på tast B deaktiveres denne funktion).

(*) Funktionen "TIMER AUTOMATISK STOP" forsinker standsning af hætten, som vil fortsætte med at være tændt (i 15 minutter) med den driftshastighed, der var i kraft i det øjeblik funktionen blev tilsluttet.

- Mætning af fedtfiltre/aktive kulfiltre:

-Nír tasten A blinker med 2 sek. mellemrum, skal fedtfiltrene rengřres.

-Når tasten A blinker med 0,5 sek. mellemrum, skal de aktive kulfiltre vaskes eller udskiftes afhængigt af filtertypen.

Nír filteret er sat pí plads igen, skal den elektroniske hukommelse nulstilles ved at holde tasten A nede i ca. 5 sek. indtil den stopper med at blinke.

• Betjening-senhed (Fig.17):

Tast A = Tænder/slukker lysene.

Tast B = Tænder/slukker emhætten. Apparatet tændes på 1. hastighed. Hvis emhætten er tændt skal man trykke på tasten i 2 sek. for at slukke. Hvis emhætten er indstillet på 1. hastighed er det ikke nødvendigt at holde tasten trykket for at slukke. Sænker motorhastigheden.

Display C = Viser den valgte motorhastighed og aktivering af timer'en.

Tast D = Tænder emhætten. ∅ger motorhastigheden. Ved tryk på tasten fra 3. hastighed tændes den intensive funktion i 10 minutter, hvorefter apparatet vender tilbage til at fungere med den almindelige hastighed, der var indstillet det øjeblik, hvor den intensive funktion blev tændt. Under denne funktion blinker displayet.

Tast E = Når timeren aktiveres, indstiller den funktionerne til at fortsætte i 15 minutter, hvorefter de slukkes. Timeren slås fra ved at trykke på tasten E. Når funktionen Timer er tændt, blinker decimaltallet på displayet. Hvis funktionen til indstilling af hastighed er aktiveret, fungerer funktionen Timer ikke.

Hvis tasten E trykkes ned i 2 sekunder, när emhætten er slukket, aktiveres funktionen "clean air". Denne funktion tænder motoren i 10 minutter for hver time på første hastighedstrin. Når funktionen er aktiveret, viser displayet en drejende bevægelse af de omgivende segmenter. Når tiden er gået, slukker motoren igen, og på displayet vises bogstavet "C", indtil motoren igen efter 50 minutter aktiveres i 10 minutter og så videre. For at vende tilbage til normal funktion trykkes på en hvilken som helst knap bortset fra lysknappen. Funktionen deaktiveres ved at trykke på tasten E.

- Mætning af fedtfiltre/aktive kulfiltre:

-Når displayet C blinker, og ændrer blæserhastigheden, med bogstavet F (f.eks.1 og F), skal fedtfiltrene rengøres.

- Når displayet C blinker og veksler mellem blæserhastigheden og bogstavet A (f.eks.1 og A), skal de aktive kulfiltre vaskes eller udskiftes afhængigt af filtertypen.

Når filteret er sat på plads igen, skal den elektroniske hukommelse nulstilles ved at holde tasten A nede i ca. 5 sek. indtil bogstaverne F eller A stopper med at blinke på displayet C.

- Betjening-senhed mekaniske (Fig.18) er følgende tegn-forklaring gældende:

Hvis emhætten slukkes, mens den står på første, anden eller tredje hastighed, vil den starte på samme hastighed, som da den blev slukket, när den tændes igen.

A = Tast Lys Tænder/slukker for lysene.

B = Tast ON/OFF Tænder/slukker for emhætten.

Apparatet tændes ved hastighed 1.

For at slukke for emhætten tryk på tasten B

C = Display Indikerer den valgte hastighed for motoren og aktiveringen af timeren.

D = Tast ∅ger og sænker hastigheden på motoren med cyklisk funktion, 1.- 2.- 3. ... 1.- 2.- 3. hastighed.

Ved at trykke på tasten i 3 sekunder aktiveres funktionen INTENSIV for en periode på 6 minutter, på displayet Cbegynder nummer 4 at blinke.

Når de 6 minutter er gået, vender motoren tilbage til den hastighed den var indstillet til.

For at deaktivere den intensive hastighed, inden tiden er gået, tryk på tasten B og emhætten slukker. Lyset forbliver tændt, hvis det allerede er tændt.

E = Tast timer Med en hvilken som helst indstillet hastighed (med undtagelse af hastigheden Intensiv) aktiveres timerfunktionen i 15 minutter, ved tryk på tasten. Når tiden er gået slukker emhætten (motoren og eventuelle tændte lys).

For at deaktivere timer-funktionen inden den indstillede tid, tryk på tasten B og emhætten slukker. Der kan alternativt trykkes på timer-tasten, der deaktiverer timer-funktionen, men emhætten fortsætter med at virke.

-Efter 30 t funktionstid med tændt emhætte vil bogstavet F begynde at blinke på displayet C. Dette betyder at fedtfiltrene skal renses.

Når det rene filter er blevet genindsat i emhætten, skal den elektroniske hukommelse nulstilles. Med slukket emhætte trykkes på tasten B og D i 5 sek. indtil bogstavet F vises i 2 sek. på displayet C.

-Efter 120 t funktionstid med tændt emhætte vil bogstavet C begynde at blinke på displayet C. Dette betyder at kulfiltrene skal udskiftes.

Når det rene filter er blevet genindsat i emhætten, skal der foretages en dobbelt nulstilling. Med slukket emhætte trykkes på tasten B og D i 5 sek. indtil bogstavet F vises i 2 sek. på displayet C.

Gentag og tryk på tasten B og D i 5 sek. indtil bogstavet C vises i 2 sek. på displayet C.

Tænder/slukker for emhætten.

Ved at trykke på tasten A blinker led'en i 2 sek. og forbliver derefter tændt. Apparatet starter på 1. hastighed.

For at slukke for emhætten trykkes der igen på tasten A Led'en blinker i 2 sek. hvorefter den slukker.

- Tasten blinker under hele forløbet med TIMER.

- Med en hvilken som helst indstillet hastighed (med undtagelse af hastigheden Intensiv, hvor den findes) aktiveres funktionen TIMER i 15 minutter, ved tryk på tasten C i cirka 3 sekunder. Når tiden er gået slukker enhætten (motoren og eventuelle tændte lys).

- For at deaktivere timer-funktionen, inden den indstillede tid, trykkes der på en hvilken som helst tast, med undtagelse af tasten F ON/OFF Lys.

D = Tast TREDJE HASTIGHED/ Funktion INTENSIV HASTIGHED

- Med hastigheden D aktiveres ligeledes funktionen INTENSIV HASTIGHED.

- Tasten blinker under hele perioden med INTENSIV HA-STIGHED.

- Ved at trykke på tasten i 3 sekunder aktiveres funktionen INTENSIV for en periode på 6 minutter.

- Når tiden er gået, vender motoren tilbage til den hastighed den var indstillet til.

For at deaktivere den intensive hastighed, inden tiden er gået, trykkes på en hvilken som helst tast, med undtagelse af tasten F ON/OFF Lys.

OBS! Visse modeller arbejder indtil 3. hastighed, hvorfor funktionen intensiv ikke er relevant

E=Tast ON/OFF LYS

-Når LED'ene for tasterne A og B blinker, med tændt emhætte, skal fedtfiltrene renses.

Når det rene filter er blevet genindsat i emhætten, skal den elektroniske hukommelse nulstilles. Med slukket emhætte trykkes på tasten A i 5 sek. Nulstillingen bekræftes af de blinkende LED A og B.

-Når LED'ene for tasterne C og E blinker, med tændt emhætte, skal kulfiltrene renses.

Når det rene filter er blevet genindsat i emhætten, skal den elektroniske hukommelse nulstilles. Med slukket emhætte trykkes på tasten A i 5 sek. Nulstillingen bekræftes af de blinkende LED C og E.

FABRIKANTEN FRALÆGGER SIG ETHVERT ANSVAR FOR SKADER FORÅRSAGET AF MANGLENDE OVERHOLDELSE AF OVENSTÅENDE ADVARSLER.
