| Márka | Beko |
| Modell | HCA91531B |
| Terméktípus | Fali elszívó |
| Működési módok | Elszívó (kültéri elvezetés) vagy filtráló (recirkuláció) |
| Sebességek száma | 3 sebesség + intenzív sebesség (verziótól függően 6 vagy 10 perc) |
| Speciális funkciók | Automatikus kikapcsolás időzítő 15 perc, Clean Air (10 perc/óra 1. sebességen), szűrő telítettség kijelző |
| Világítás | Halogén lámpák (felhasználó által cserélhető) vagy LED (szakember általi csere) |
| Zsírszűrők | Mosogatógépben vagy kézzel mosható, 2 havonta tisztítandó |
| Aktív szén szűrők | Nem regenerálható (4 havonta csere) vagy regenerálható (mosható, 3 év élettartam) |
| Minimális távolság a főzőfelülettől | 45 cm elektromos, gáz vagy indukciós főzőlapon |
| Szigetelési osztály | I. vagy II. osztály modelltől függően (lásd adattábla) |
| Elektromos tápegység | 220-240 V / 50 Hz (az adattábla szerint) |
| Vezérlés típusa | Érintőgombos elektronikus vagy mechanikus (verziótól függően) |
| Földelés | Kötelező az I. osztályhoz, nem szükséges a II. osztályhoz |
| Anyag | Rozsdamentes acél (látható rész) |
| Tartozékok | Fúrósablon, csavarok, tiplik, M sapka, regenerálható szűrőhöz való kapocs (verziótól függően) |
Gyakran ismételt kérdések - HCA91531B BEKO
Felhasználói kérdések a következőről HCA91531B BEKO
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Páraelszívó PDF formátumban ingyenesen! Találja meg kézikönyvét HCA91531B - BEKO és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. HCA91531B márka BEKO.

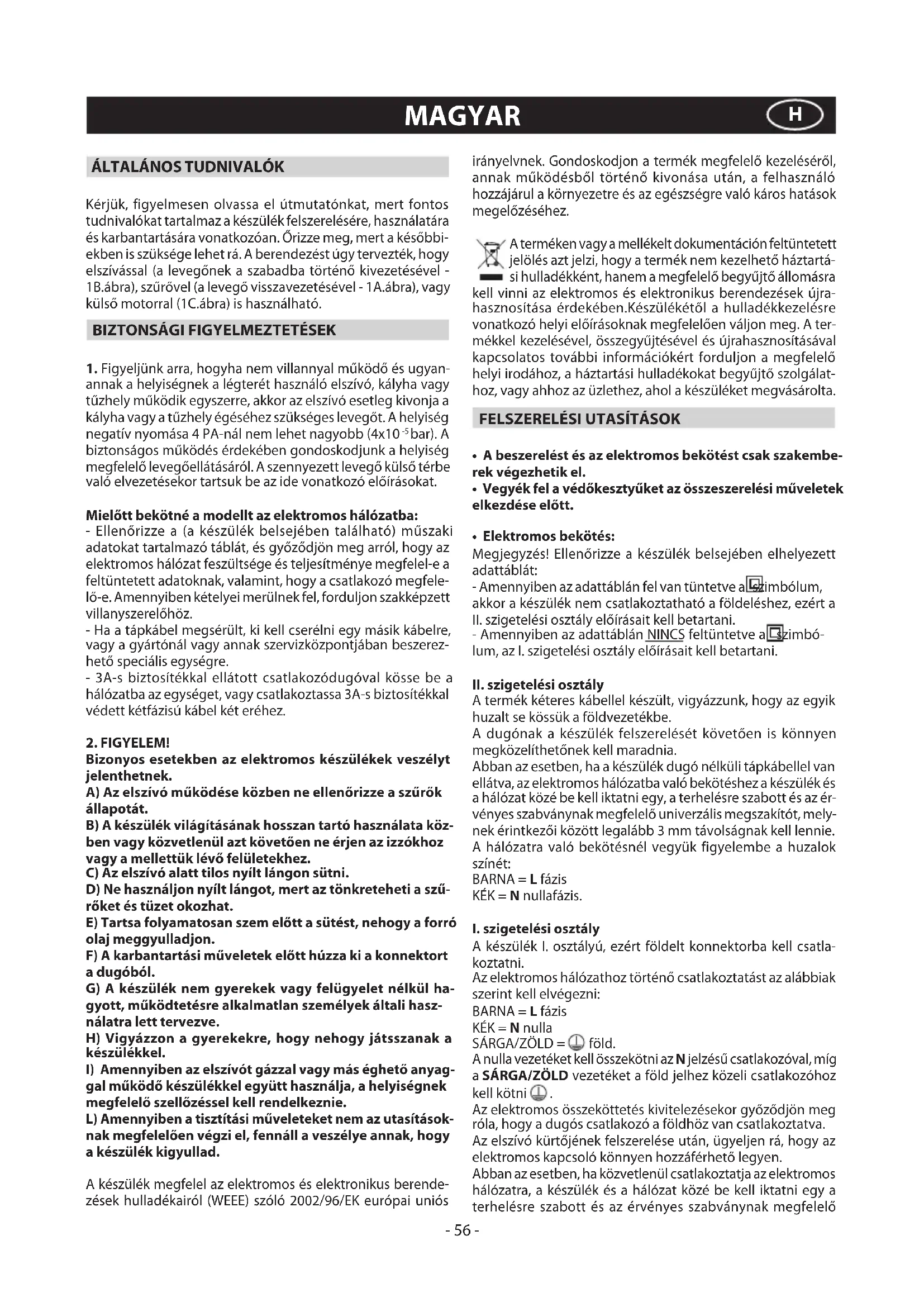

HASZNÁLATI ÚTMUTATÓ HCA91531B BEKO
Kérjük, figyelmesen olvassa el útmutatónkat, mert fontos tudnivalókat tartalmaz a készülék felszerelésére, használatára és karbantartására vonatkozóan. Örizze meg, mert a későbbiekben is szüksége lehet rá. A berendezést úgy tervezték, hogy elszívással (a levegőnek a szabadba történő kivezetésével - 1B.ábra), szűrővel (a levegő visszavezetésével - 1A.ábra), vagy külső motorral (1C.ábra) is használható.
BIZTONSÁGI FIGYELMEZTETÉSEK
- Figyeljünk arra, hogyha nem villannyal működő és ugyanannak a helyiségnek a légterét használó elszívó, kályha vagy tűzhely működik egyszerre, akkor az elszívó esetleg kivonja a kályha vagy a tűzhely égéséhez szükséges levegőt. A helyiség negatív nyomása 4 PA-nál nem lehet nagyobb (4x10 ^-5 bar). A biztonságos működés érdekében gondoskodjunk a helyiség megfelelő levegőellátásáról. A szennyezett levegő külső térbe való elvezetésekor tartsuk be az ide vonatkozó előírásokat.
Mielött bekötné a modellt az elektromos hálózatba:
- Ellenőrizze a (a készülék belsejében található) műszaki adatokat tartalmazó táblát, és győződjön meg arról, hogy az elektromos hálózat feszültsége és teljesítménye megfelel-e a feltüntetett adatoknak, valamint, hogy a csatlakozó megfelelő-e. Amennyiben kételyei merülnek fel, forduljon szakképzett villanyszerelőhöz.
- Ha a tápkábel megsérült, ki kell cserélni egy másik kábelre, vagy a gyártónál vagy annak szervizközpontjában beszerezhető speciális egységre.
- 3A-s biztosítékkal ellátott csatlakozódugóval kösse be a hálózatba az egységet, vagy csatlakoztassa 3A-s biztosítékkal védett kétfázisú kábel két eréhez.
2. FIGYELEM!
Bizonyos esetekben az elektromos készülékek veszélyt jelenthetnek.
A) Az elszívó működése közben ne ellenőrizze a szűrők állapotát.
B) A készülék világításának hosszan tartó használata közben vagy közvetlenül azt követően ne érjen az izzókhoz vagy a mellettük lévő felületekhez.
C) Az elszívó alatt tilos nyílt lángon sütni.
D) Ne használjon nyílt lángot, mert az tönkreteheti a szűrőket és tüzet okozhat.
E) Tartsa folyamatosan szem előtt a sütést, nehogy a forró olaj meggyulladjon.
F) A karbantartási müveletek elött húzza ki a konnektort a dugóból.
G) A készülék nem gyerekek vagy felügyelet nélkül hagyott, működtetésre alkalmatlan személyek általi használatra lett tervezve.
H) Vigyázzon a gyerekekre, hogy nehogy játsszanak a készülékkel.
I) Amennyiben az elszívót gázzal vagy más éghető anyaggal működő készülékkel együtt használja, a helyiségnek megfelelő szellőzéssel kell rendelkeznie.
L) Amennyiben a tisztítási műveleteket nem az utasításoknak megfelelően végzi el, fennáll a veszélye annak, hogy a készülék kigyullad.
A készülék megfelel az elektromos és elektronikus berendezések hulladékairól (WEEE) szóló 2002/96/EK európai uniós irányelvnek. Gondoskodjon a termék megfelelő kezeléséről, annak működésből történő kivonása után, a felhasználó hozzájárul a környezetre és az egészségre való káros hatások megelőzéséhez.
A terméken vagy a mellékelt dokumentación feltüntetett jelölés azt jelzi, hogy a termék nem kezelhető háztartási hulladékként, hanem a megfelelő begyűjtő állomásra kell vinni az elektromos és elektronikus berendezések újrahasznosítása érdekében. Készülékétől a hulladékkezelésre vonatkozó helyi előírásoknak megfelelően váljon meg. A termékkel kezelésével, összegyűjtésével és újrahasznosításával kapcsolatos további információkért forduljon a megfelelő helyi irodához, a háztartási hulladékokat begyűjtő szolgálathoz, vagy ahhoz az üzlethez, ahol a készüléket megvásárolta.
FELSZERELÉSI UTASÍTÁSOK
- A beszerelést és az elektromos bekötést csak szakembe- rek végezhetik el.
- Vegyék fel a védőkesztyűket az összeszerelési műveletek elkezdése előtt.
• Elektromos bekötés:
Megjegyzés! Ellenőrizze a készülék belsejében elhelyezett adattáblát:
- Amennyiben az adattáblán fel van tüntetve a szimbólu, akkor a készülék nem csatlakoztatható a földeléshez, ezért a II. szigetelési osztály előírásait kell betartani.
- Amennyiben az adattáblán NINCS feltüntetve a szimbó-lum, az l. szigetelési osztály előírásait kell betartani.
II. szigetelési osztály
A termék kéteres kábellel készült, vigyázzunk, hogy az egyik huzalt se kössük a földvezetékbe.
A dugónak a készülék felszerelését követően is könnyen megközelíthetőnek kell maradnia.
Abban az esetben, ha a készülék dugó nélküli tápkábellel van ellátva, az elektromos hálózatba való bekötéshez a készülék és a hálózat közé be kell iktatni egy, a terhelésre szabott és az érvényes szabványnak megfelelő univerzális megszakítót, melynek érintkezői között legalább 3 mm távolságnak kell lennie.
A hálózatra való bekötésnél vegyük figyelembe a huzalok színét:
BARNA = L fázis
KÉK = N nullafázis.
I. szigetelési osztály
A készülék l. osztályú, ezért földelt konnektorba kell csatlakoztatni.
Az elektromos hálózathoz történő csatlakoztatást az alábbiak szerint kell elvégezni:
BARNA = L fázis
KÉK = N nulla
SÁRGA/ZÖLD = ⏚ föld.
A nulla vezetéket kell összekötni az N jelzésű csatlakozóval, míg a SÁRGA/ZÖLD vezetéket a föld jelhez közeli csatlakozóhoz kell kötni.
Az elektromos összeköttetés kivitelezésekor győződjön meg róla, hogy a dugós csatlakozó a földhöz van csatlakoztatva.
Az elszívó kürtőjének felszerelése után, ügyeljen rá, hogy az elektromos kapcsoló könnyen hozzáférhető legyen.
Abban az esetben, ha közvetlenül csatlakoztatja az elektromos hálózatra, a készülék és a hálózat közé be kell iktatni egy a terhelésre szabott és az érvényes szabványnak megfelelő
univerzális megszakítót, melynek érintkezői között legalább 3 mm legyen a távolság.
• A főzőlap főzéshez használt edényeket tartó felülete és a konyhai elszívó alsó része között minimum 45 cm távolságnak kell lennie. Ha két vagy több elvezető csövet kell összeszerelnünk, akkor az alsó csövet illesszük a felső belsejébe. Az elszívó csövét ne vezessük olyan kéménybe, amelyben meleg levegő áramlik, vagy amely nem villannyal működő berendezés égéstermékét vezeti el.
A szerelés megkönnyítéséhez az összeszerelés megkezdése elött távolítsuk el a zsírszűrőt/zsírszűrőket (2.2.ábra - ábra - 3.2).
- Amennyiben a készüléket konyhai szagelszívóként szereli fel, gondoskodjon kéménynyílásról.
- Tanácsos a levegőkimeneti cső átmérőjével megegyező átmérőjű levegőelvezető csövet használni. Az átmérőcsökkentés csökkenti a termék teljesítményét, és növeli a zajosságát.
- Ha a készülék el van látva M boltozattal, távolítsák el kiakasztva a helyéről a 2.3.ábra - 3.3.ábra látható módon.
A fel- és leszerelés előtt a készülék könnyebb kezelhetősége érdekében a B fogantyú segítségével távolítsa el a zsírszűrőt a (2.2 - 3.2.ábrán látható módon).
Amennyiben a készülék körbefutó elszívó panellel van felszerelve, a fenti művelet elvégzése előtt végezze el az alábbiakat:
- Nyissák ki a C panót a 2.1.ábra - 3.1.ábra látható módon.
-Három paneles verzió esetén A a rögzítő peckek kifelé húzásával távolítsa el a paneleket (3.4.ábra), majd vegye ki az elszívó belsejében elhelyezett paneleket a biztonsági peckekből N (3.4.ábra). A panelek visszaszereléséhez végezze el a műveleteket fordított sorrendben.
FIGYELEM! A fel- és leszerelési müveletek során győződjön meg arról, hogy biztosan fogja a paneleket, hogy azok ne eshessenek le.
- Fali rögzítés:
Jelöljék meg a páraelszívó alsó részét a falon figyelembe véve a 4A.ábra látható méreteket és a páraelszívó és a főzőlap közötti minimális távolságot (4B.ábra).
- Helyezze a rögzítőlemezt a falra, figyelve arra, hogy a vonal egybeessen az előző szakaszban meghúzott vonallal!
- Jelölje be és fúrja ki a rögzítési pontokat (5.ábra)!
- Enyhén becsavarva rögzítse a tiplikbe a 2 K csavart (5.ábra)!
- Helyezze a készüléket a falra, állítsa vízszintes helyzetbe, majd hajtsa be a K csavarokat (6A ábra).
- A beállítást követően a két C csavar segítségével rögzítse az elszívó kürtöt a végleges helyére (6B ábra).
- A szerelésekhez használjon a fal típusának megfelelő csavarokat és tipliket (pl. vasbetonhoz, gipszkartonhoz)!
- Amennyiben a termék tartalmazza a csavarokat és tipliket, győződjön meg róla, hogy azok a kürtő rögzítésére szolgáló fal típusának megfelelnek!
- Beszerelés díszítő kémények nélküli modelleken: Szívóverzió:
- Akasszák le az M boltozatot és távolítsák el az E rácsot (7.ábra).
- Vezessék a tápkábelt az M boltozat résén keresztül a (9A.1.ábra).
- Fogják meg a H kábelvezetőt és helyezzék a tápkábel és a rés közé (9A.2.ábra).
-Csatlakoztassák az L rugalmas csövet (nem tartozik a készlethez) a páraelszívóhoz (9B.ábra). - Helyezzék vissza az M boltozatot a helyére ügyelve arra, hogy tökéletesen illeszkedjen a G rögzítő csapokra (9B.ábra).
- Szűrőverzió:
- Akasszák le az M boltozatot és távolítsák el az E rácsot (7.ábra).
- Vezessék a tápkábelt az M boltozat résén keresztül a
(8.1.ábra.):
- Fogják meg a H kábelvezetőt és helyezzék a tápkábel és a rés közé (8.2.ábra).
-Helyezék vissza az M el az E rácsot boltozatot a helyére ügyelve arra, hogy tökéletesen illeszkedjen a G rögzítő csapokra (8.ábra).
- Opcionális:
A kürtömodellhez diszburkolatot is lehet rendelni a viszont-eladónál. Mielőtt a diszítő kéményeket beszerelik, el kell távolítani az M boltozatot és ki kell csavarni a 4 db., Q csavart, amelyek rögzítik a Grögzítő csapokat a 11.ábra látható módon.
- Beszerelés diszítő kéményekkel ellátott modelleken: Szívóverzió:
Az áramhálózati ellátást a díszítő kémény helyszükségelete alapján helyezzék el.
Szabályozzák be a felső díszítő kéménytartó kengyel szélességét (10.2.ábra).
Majd rögzítsék a falhoz úgy, hogy egyezzen a párelszívó helyzetével az A csavarok révén és a 10.1.ábrán jelzett távolság betartásával.
Csatlakoztassák az L rugalmas cső révén az F karimát az égés-levegő elvezető réséhez (12A.ábra).
Helyezzék be a felső díszítő kéményt az alsó díszítő kéménybe és támasszák a páraelszívó törzsére (12B.ábra).
Húzzák a felső díszítő kéményt a kengyel eléréséig és rögzítsék a B csavarokkal (10.2.ábra).
Az elszívóval szerelt kürtő szűrősre való átalakításához a viszonteladótól meg kell rendelni az aktív szenes szűrőket, és a szerelési útmutató szerint be kell azokat szerelni.
- Szüröverzió:
Figyelem!
A szűrőket tartozékként meg kell rendelni az viszonteladónál. -Ahhoz, hogy a SZÍVÓ párelszívót SZÚRŐ párelszívóvá lehessen váloztatni, meg kell rendelni a viszonteladónál a szénszűrőket.
Kétféle készlettel állunk az Önök rendelkezésére, ez egyik fel nem újítható szűrőkkel rendelkezik (13.ábra), a másik, felújítható szűrőkkel (moshatók) (14.ábra).
Az egyéb típusú szénszűrőktől eltérően, ez a felújítható szűrő mosható és körülbelül 12-15 alkalommal újrafelhasználható. A párelszívó szabályos használati körülményei között ezt a szűrőt minden 2-3 hónapban meg kell mosni.
A szűrő mosható mosogatógépben a legmagasabb megengedett hömérsékleten akármilyen, a mosogatógpben használható tisztítószerrel.
Mosás után újra kell aktiválni a felújítható szűrőt úgy, hogy a sütőben száritják 100° fokon 15-20 percig.
A szűrő megőrzi a szagelvonó képességét három évig, ezután ki kell cserélni.
- Amennyiben a csomag tartalmaz egy, a 14.ábra látható kengyelhez hasonló kengyelt, ki kell csavarni a páraelszívó becsavart 4 db. csavart és fel kell szerelni a kengyelt az előzetesen kivett 4 db. csavarral.
-Az felújítható, Y szénszűrők kicseréléséhez vegyék ki a kengyelt a helyéről kifele húzva (14.ábra). - Amennyiben az Önök tulajdonában levő termék nincs ellátva kengyellel, azt jelenti, hogy a készlethez tartozó, aktív szénszűrő nem felújítható (13.ábra).
Ezeket a páraleszívóban jelenlevő szívóegységre kell feltenni középre téve és elfordítva 90 fokban ütközésig (13.ábra).
HASZNÁLAT ÉS KARBANTARTÁS
- Mielött bármilyen étel főzésébe belekezdene, tanácsos
bekapcsolni a készüléket. A szennyezett levegő teljes kiszel- löztetése érdekében a főzés végét követően ajánlatos még 15 percig bekapcsolva hagyni az elszívót. Az elszívó tökéletes működtetése megfelelő és folyamatos karbantartást igényel. Különös figyelmet kell fordítani a zsír- és az aktív szénszürőre.
- A zsírszűrő megköti a levegőben lévő zsírszemcséket, me- lyek a használattól függően idővel eltömítik a készüléket.
- Egy esetleges tűzveszély megelőzése érdekében legfeljebb kéthavonta mossa el kézzel a zsírszűrőket. Használjon semleges folyékony mosószereket, vagy mossa el a zsírszűrőt alacsony hőmérsékleten mosogatógépben rövid programon. Ne használjon súrolószert.
- Néhány mosás után a zsírszűrő színe megváltozhat. Ez nem szolgáltat alapot reklamációra, és a szűrő esetleges cseréjére.
- Aktív szénszűrők feladata, hogy megtisztítsák a környezetbe visszaáramoltatott levegőt, és csökkentsék a főzés során keletkező kellemetlen szagokat.
- A nem regenerálható aktív szénszűrőket legfeljebb 4 havonta cserélni kell. Az aktív szén telítődését befolyásoló tényezők: a készülék használatának időtartama, főzési szokások és a zsírszűrő tisztításának gyakorisága.
- A regenerálható aktív szénszűrőket mossa kézzel, semleges mosószerrel, vagy mosogatógépben max. 65°C-on (hagyja lemenni a teljes programot, és a mosogatógépbe ne rakjon más edényt). Ne használjon súrolószert. Távolítsa el a felesleges vizet anélkül, hogy a szűrőt megsértené, távolítsa el a műanyag részeket, és szárítsa ki a szűrőt a sütőben (min. 15 perc legfeljebb 100°C-on). A regenerálható aktív szénszűrő megfelelő működése érdekében a szűrő tisztítását 2 havonta végezze el. A regenerálható szénszűrőt legalább 3 évente, de a matrac sérülése esetén minden esetben cserélje ki.
- A zsírszűrők és a regenerálható aktív szénszűrők viszszahelyezése előtt várja meg, hogy a szénszűrők teljesen megszáradjanak.
- Denaturált szesszel vagy nem súroló hatású folyékony mosószerrel átitatott vizes ruhával tisztítsa meg gyakran az elszívó külsejét és belsejét.
•A világítóberendezést főzés közbeni használatra tervezték, és nem a konyha általános, huzamos idejű megvilágítására. A huzamos idejű használat lényegesen lecsökkenti az égők átlag élettartamát.
•Ha a készülék rendelkezik szobai világítással a készüléket használhatja a konyha huzamosabb ideig tartó megvilágítására.
- Figyelem: az elszívó és a szűrők tisztítására ill. a szűrők cseréjére vonatkozó utasítások be nem tartása megnöveli a tüzeset kockázatát. Ezért azt tanácsoljuk, kövesse az utasításokat.
• A halogénizzók cseréje (15.1.ábra):
A B halogénizzók cseréjéhez a megfelelő réseken keresztül megemelve vegye le a C üvegburát.
Cserélje ki az izzókat azonos típusúakra!
Figyelem! Ne fogja meg a lámpát csupasz kézzel!
- A FÉNYJELZŐ lámpák kicserélése (15.2.ábra):
Amennyiben a készülék FÉNYJELZŐ lámpával ellátott típusú, a lámpa kicseréléséhez villanyszerelőt kell hívni.
- Vezérlés (16.ábra) Fényvezérlés:
A = VILÁGÍTÁS
B = OFF
C = ELSÖ SEBESSÉG
D = MÁSODIK SEBESSÉG
E = HARMADIK SEBESSÉG
F = LEÁLLÍTÁS AUTOMATIKUS KÉSLELTETÉSE 15 perccel (*)
Ha az ön készüléke rendelkezik INTENZÍV sebességfokozattal, a fokozat bekapcsolásához állítsa a készüléket HARMADIK
fokozatba, majd tartsa nyomva az E gombot kb. 2 másodpercig. Az intenzív sebesség 10 perc működés után kikapcsol, és a készülék az eredetileg beállított fokozaton üzemel tovább. Amikor a funkció aktív, a led villog.
Ha a funkciót nem kívánja 10 percig üzemeltetni, a kikapcsoláshoz nyomja meg ismételten az E gombot.
Egyes modellek esetében az intenzív funkció egyes vagy kettes fokozat mellett is bekapcsolható.
Ha 2 másodpercig nyomva tartja (kikapcsolt szagelszívó mellett) az F gombot, működésbe lép a "clean air" funkció. Ez a funkció óránként 10 percre bekapcsolja a motort egyes sebességen. Amint működésbe hozta a funkciót, 10 percre beíndul a motor egyes sebességen. Ez alatt az idő alatt az F és a C gomb együtt villog. 10 perc elteltével a motor kikapcsolódik, és az F gomb ledje folyamatos fénnyel ég. 50 perccel később a motor ismételten be fog indulni az egyes sebességen és az F és C ledek ismételten villogni fognak 10 percig, stb. Lenyomva bármelyik gombot a fényekre vonatkozó gombokon kívül, a páraelszívó visszatér a rendes üzemmódba (pl. ha lenyomják a D gombot, érvénytelenítve lesz "clean air" (tiszta levegő) funkció és a motor 2-es sebességre lesz beállítva; a B gomb lenyomásával a funkció ki lesz kapcsolva).
(*) A "LEÁLLÍTÁS AUTOMATIKUS KÉSLELTETÉSE" megakadályozza az elszívó kikapcsolását és a búra a funkció bekapcsolásakor folyamatban levő üzemsebességen fog működni még 15 percet.
- A zsírszűrők/aktív szénszűrők telítődése:
- Amikor az A 2 másodperces időközönként villog, mossa el a zsírszűrőket.
-Amikor az A gomb 0,5 másodperces időközönként villog a mossa el vagy cserélje ki az aktív szénszűrőt (a szűrő típusától függően).
Miután visszahelyezte a tiszta szűrőt, az elektromos memória nullázásához nagyjából öt másodpercre tartsa lenyomva az A gombot, míg az villogni nem kezd!
- Vezérlés (17.ábra):
A billentyű = Be- illetve kikapcsolja a világítást.
B billentyű = Be- illetve kikapcsolja a páraelszívót. A készülék az 1. sebességnél kapcsol be. Ha az elszívó be van kapcsolva, a kikapcsoláshoz 2 másodpercig tartsa lenyomva a billentyűt. Ha az elszívó az első sebességre van állítva, nem szükséges a kikapcsoláshoz lenyomva tartani a billentyűt. Csökkenti a motor sebességét.
C kijelző = A motor kiválasztott sebességét valamint az időrelé bekapcsolását jelzi.
D billentyű = Bekapcsolja az elszívót. Növeli a motor sebességét. Ha a billentyűt a 3. sebességben nyomja meg, 10 percre bekapcl az intenzív funkció, ezután a készülék visszatér a funkció kiválasztását megelőző üzemi sebességbe. A funkció működése alatt a display villog.
E billentyű = A Timer, az aktiválás pillanatában, időzíti a funkciókat 15 percre, miután a funkciók kikapcsoltak. A Timer kikapcsolható az E billentyű megnyomásával. Amikor a Timer funkció aktív, a kijelzőn a tizedespontnak villognia kell. Ha az intenzív sebesség működésben van, a Timert nem lehet aktiválni.
Az E billentyű 2 másodpercig tartó megnyomásával, ha a készülék ki van kapcsolva, aktiválódik a "clean air" funkció. Ezzel bekapcsolódik a motor minden órában 10 percre első sebességre. Működés közben a kijelzőnek a perifériás részek forgó mozgását kell mutatnia. Ennek az időnek az elteltével a motor kikapcsol és a kijelzőn meg kell jelennie a nem villogó
"C" betünek egészen addig, amíg újabb 50 perc múlva a motor további 10 percre újraindul stb. A normal üzemmódba való
visszaálláshoz nyomjon meg egy tetszés szerinti gombot, kivéve a világítás gombot. A funkció kikapcsolásához nyomja meg az E gombot.
- A zsírszűrők/aktív szénszűrők telítődése:
- Amennyiben a C kijelzön az aktuális sebességfokozat és az F betű villog felváltva (pl. 1 és F), a zsírszűrőket meg kell mosni.
-Amikor a C kijelzőn az aktuális sebesség fokozat és az A betű (pl.1 és A) felváltva villog, mossa el vagy cserélje ki az aktív szénszűrőket (a szűrő típusától függően.
Miután visszahelyezte a tiszta szűrőt, az elektromos memória nullázásához nagyjából öt másodpercre tartsa lenyomva az A gombot, míg a C kijelzőn az F, vagy A jelzés villogása abba nem marad!
- Vezérlés mechanikus (18.ábra):
A = VILÁGÍTÁS
B = OFF
C = ELSÖ SEBESSÉG
D = MÁSODIK SEBESSÉG
E = HARMADIK SEBESSÉG.
- Kezelőszervek (19.ábra) a jelölésekhez tartozó magyarázat:
A = VILÁGÍTÁS kapcsoló
B = KIKAPCSOLÓ/ELSŐ SEBESSÉGFOKOZAT gomb
C = MÁSODIK SEBESSÉGFOKOZAT gomb
D = HARMADIK SEBESSÉGFOKOZAT gomb.
Ha az elszívó első, második vagy harmadik sebességfokozatban működik, amikor kikapcsolja, a visszakapcsoláskor az elszívó ugyanabban a sebességfokozatban indul el, mint amelyikben a kikapcsolás pillanatában működött.
• Gombok (20 ábra):
A = Világítás gomb világítás be- illetve kikapcsolására szolgál.
B = BE/KI gomb Az elszívó be-/kikapcsolására szolgál.
A készülék 1. sebességfokozaton kapcsol be.
A készülék kikapcsolásához nyomja meg a B gombot.
C = kijelző A kiválasztott motor sebességet, és az időzítő bekapcsolását mutatja.
D = Gomb A motor sebességének szakaszos növelésére és csökkentésére szolgál, 1 -2 - 3 ... 1 - 2 - 3 sebesség fokozat.
Ha a gombot kb. 3 másodpercre lenyomja, bekapcsol az INTENZÍV sebesség fokozat 6 percre, és a kijelzön C el kezd villogni a 4-es szám.
Az időtartam végén a motor a korábban beállított sebesség fokozaton működik tovább.
Az intenzív sebességfokozat kikapcsolásához nyomja meg a B gombot, és a készülék kikapcsol, de a lámpák továbbra is világítanak.
E = Időzítő gomb Ha valamely sebességfokozat mellett (az intenzív fokozat kivételével) megnyomja, az időzítő funkció bekapcsol 15 percre. Ez idő elteltével a készülék kikapcsol (a motor leáll, és ha valamelyik lámpa világít, kikapcsol).
Ha az időzítót a beállított idő letelte előtt ki szeretné kapcsolni, nyomja meg a B gombot, és a készülék kikapcsol. Ha csak az időzítő funkciót kívánja kikapcsolni, de a készüléket nem, nyomja meg ismét az időzítő gombot.
- A zsírszűrő/aktív szénszűrő telítődése:
-30 órányi működést követően a készülék bekapcsolt állapotában a C kijelzőn az F betű villog, ami azt jelenti, hogy el kell mosni a zsírszűrőket.
Miután a tiszta szűrőt visszahelyezte, szükség van a memória lenullázására. Ehhez nyomja meg a készülék kikapcsolt állapotában a B és a D gombokat, és tartsa őket lenyomva 5 másodpercig, amíg a kijelzön (C) az F betű 2 másodpercig folyamatosan világít.
-120 órányi működést követően a C kijelzőn a C betű villog, ami azt jelenti, hogy el kell mosni vagy ki kell cserélni az aktívszén szűrőket.
Miután a tiszta szüröt visszahelyezte, szükség van a kettős törlésre. A készülék kikapcsolt állapotában nyomja meg a B és D gombokat, és tartsa őket lenyomva 5 másodpercig, amíg a kijelzőn (C) az F betű 2 másodpercig folyamatonsan nem világít.
Ismételje meg a műveletet, vagyis tartsa lenyomva a B és D gombokat 5 másodpercig, amíg a kijelzón (C) a C betű 2 másodpercig folyamatonsan nem világít.
• Gombok (21 ábra) :
A = BE/KI gomb
Az elszívó be-/kikapcsolására szolgál.
Az A gomb megnyomásakor a led 2 másodpercig villog, majd folyamatosan világít, és a készülék az 1-es fokozaton bekapcsol. A készülék kikapcsolásához nyomja meg ismét az A gombot: a led 2 másodpercig villog, majd a készülék kikapcsol.
B = EGYES SEBESSÉG gomb
- A C gomb szolgál az IDÖZÍTŐ funkció bekapcsolására is.
- Amíg az IDÖZÍTŐ működik, a gomb villog.
- Ha valamely sebességfokozat mellett (az intenzív fokozat kivételével) megnyomja és kb. 3 másodpercig lenyomva tartja a C gombot, az IDŐZÍTŐ funkció bekapcsol 15 percre. Ez idő elteltével a készülék kikapcsol (a motor leáll, és ha valamelyik lámpa világít, kikapcsol).
- Ha az időzítő funkciót a beállított idő letelte előtt ki kívánja kapcsolni, nyoma meg a készülék valamelyik gombját (kivéve az F gombot, amely a világítást kapcsolja).
D = HARMADIK/ INTENZÍV sebesség fokozat gomb
- A D gomb szolgál az INTENZÍV FOKOZAT bekapcsolására is.
- Amíg az INTENZÍV FOKOZAT működik, a gomb villog.
- Ha a gombot kb. 3 másodpercre lenyomja, bekapcsol az INTENZÍV sebesség fokozat 6 percre.
- Az időtartam végén a motor a korábban beállított sebesség fokozaton üzemel tovább.
Ha az intenzív sebesség fokozatot a beállíott időtartam lejárta előtt ki kívánja kapcsolni, nyomja meg a készülék valamelyik gombját (kivéve az F gombot, amely a világítás be- és kikapcsolására szolgál).
Figyelem! Néhány típuson csak 3 sebességfokozat van, intenzív sebesség nincs.
E=VILÁGÍTÁS kapcsoló gomb
- A zsírszűrő/aktív szénszűrő telítődése:
- Ha a készülék bekapcsolt állapotában az A és B gombokba épített ledek villognak, a zsírszűrőket el kell mosni.
Miután a tiszta szüröt visszahelyezte, szükség van a memória lenullázására. Ehhez nyomja meg a készülék kikapcsolt állapotában az A gombot, és tartsa lenyomva 5 másodpercig. A törlés megerősítéseképpen az A és B ledek villognak.
- Ha a készülék bekapcsolt állapotában a C és E gombba épített ledek villognak, az aktívszén szűrőket ki kell cserélni.
Miután a tiszta szürőt visszahelyezte, szükség van a memória lenullázására. Ehhez nyomja meg a készülék kikapcsolt állapotában az A gombot, és tartsa lenyomva 5 másodpercig. A törlés megerősítéseképpen a C és E ledek villognak.
