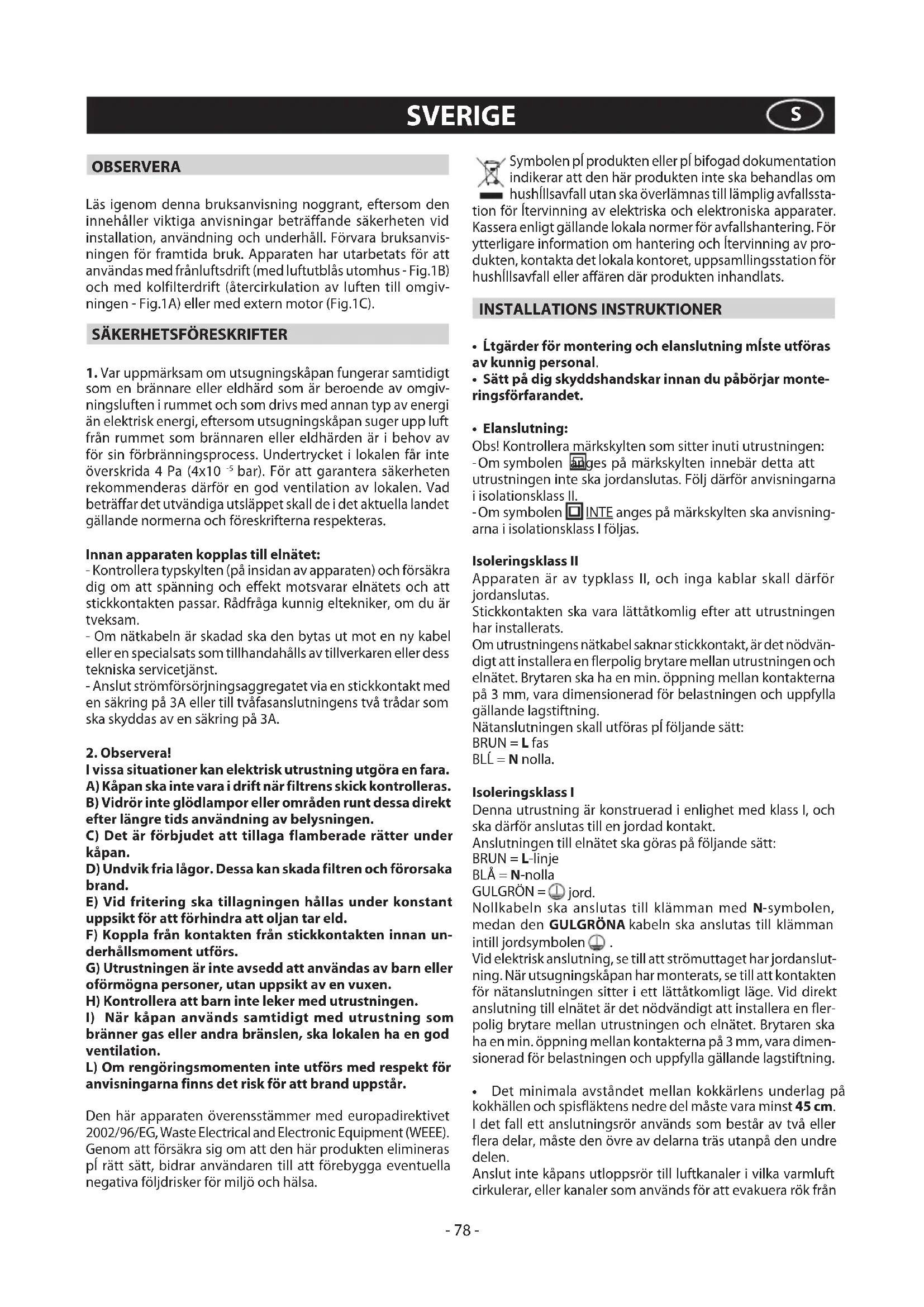

BRUKSANVISNING HCA91531B BEKO

Läs igenom denna bruksanvisning noggrant, eftersom den innehåller viktiga anvisningar beträffande säkerheten vid installation, användning och underhåll. Förvara bruksanvisningen för framtida bruk. Apparaten har utarbetats för att användas med frånluftsdrift (med luftutblås utomhus - Fig.1B) och med kolfilterdrift (återcirkulation av luften till omgivningen - Fig.1A) eller med extern motor (Fig.1C).

SÄKERHETSFÖRESKRIFTER

1. Var uppmärksam om utsugningskåpan fungerar samtidigt som en brännare eller eldhärd som är beroende av omgivningsluften i rummet och som drivs med annan typ av energi än elektrisk energi, eftersom utsugningskåpan suger upp luft från rummet som brännaren eller eldhärden är i behov av för sin förbränningsprocess. Undertrycket i lokalen får inte överskrida 4 Pa (4x10 ^-5 bar). För att garantera säkerheten rekommenderas därför en god ventilation av lokalen. Vad beträffar det utvändiga utsläppet skall de i det aktuella landet gällande normerna och föreskrifterna respekteras.

Innan apparaten kopplas till elnätet:

• Kontrollera typskylten (på insidan av apparaten) och försäkra dig om att spänning och effekt motsvarar elnätets och att stickkontakten passar. Rådfråga kunnig eltekniker, om du är tveksam.
• Om nätkabeln är skadad ska den bytas ut mot en ny kabel eller en specialsats som tillhandahålls av tillverkaren eller dess tekniska servicetjänst.
• Anslut strömförsörjningsaggregatet via en stickkontakt med en säkring på 3A eller till tvåfasanslutningens två trådar som ska skyddas av en säkring på 3A.

2. Observera!

I vissa situationer kan elektrisk utrustning utgöra en fara.
A) Kåpan ska inte vara i drift när filtrens skick kontrolleras.
B) Vidrör inte glödlampor eller områden runt dessa direkt efter längre tids användning av belysningen.
C) Det är förbjudet att tillaga flamberade rätter under kåpan.
D) Undvik fria lågor. Dessa kan skada filtren och förorsaka brand.
E) Vid fritering ska tillagningen hållas under konstant uppsikt för att förhindra att oljan tar eld.
F) Koppla från kontakten från stickkontakten innan underhållsmoment utförs.
G) Utrustningen är inte avsedd att användas av barn eller oförmögna personer, utan uppsikt av en vuxen.
H) Kontrollera att barn inte leker med utrustningen.
I) När käpan används samtidigt med utrustning som bränner gas eller andra bränslen, ska lokalen ha en god ventilation.
L) Om rengöringsmomenten inte utförs med respekt för anvisningarna finns det risk för att brand uppstår.

Den här apparaten överensstämmer med europadirektivet 2002/96/EG, Waste Electrical and Electronic Equipment (WEEE). Genom att försäkra sig om att den här produkten elimineras pl rätt sätt, bidrar användaren till att förebygga eventuella negativa följdrisker för miljö och hälsa.

Symbolen pí produkten eller pí bifogad dokumentation indikerar att den här produkten inte ska behandlas om hushíllsavfall utan ska överlämnas till lämplig avfallsstation för Ítervinning av elektriska och elektroniska apparater. Kassera enligt gällande lokala normer för avfallshantering. För ytterligare information om hantering och Ítervinning av produkten, kontakta det lokala kontoret, uppsamlingsstation för hushíllsavfall eller affären där produkten inhandlats.

INSTALLATIONS INSTRUKTIONER

• Ltgärder för montering och elanslutning måste utföras av kunnig personal.
• Sätt på dig skyddshandskar innan du påbörjar monteringsförfarandet.

- Elanslutning:

Obs! Kontrollera märkskylten som sitter inuti utrustningen:
-Om symbolen anges på märkskylten innebär detta att utrustningen inte ska jordanslutas. Följ därför anvisningarna i isolationsklass II.
-Om symbolen INTE anges på märkskylten ska anvisningarna i isolationsklass I följas.

Isoleringsklass II

Apparaten är av typklass II, och inga kablar skall därför jordanslutas.

Stickkontakten ska vara lättåtkomlig efter att utrustningen har installerats.

Om utrustningens nätkabel saknar stickkontakt, är det nödvändigt att installera en flerpolig brytare mellan utrustningen och elnätet. Brytaren ska ha en min. öppning mellan kontakterna på 3 mm, vara dimensionerad för belastningen och uppfylla gällande lagstiftning.

Nätanslutningen skall utföras pí följande sätt:

BRUN = L fas

BLL = N nolla.

Isoleringsklass I

Denna utrustning är konstruerad i enlighet med klass I, och ska därför anslutas till en jordad kontakt.

Anslutningen till elnätet ska göras på följande sätt:

BRUN = L-linje

BLÅ = N-nolla

GULGRÖN = ⏚ jord.

Nollkabeln ska anslutas till klämman med N-symbolen, medan den GULGRÖNA kabeln ska anslutas till klämman intill jordsymbolen ⏻.

Vid elektrisk anslutning, se till att strömuttaget har jordanslutning. När utsugningskåpan har monterats, se till att kontakten för nätanslutningen sitter i ett lättåtkomligt läge. Vid direkt anslutning till elnätet är det nödvändigt att installera en flerpolig brytare mellan utrustningen och elnätet. Brytaren ska ha en min. öppning mellan kontakterna på 3 mm, vara dimensionerad för belastningen och uppfylla gällande lagstiftning.

• Det minimala avståndet mellan kokkärlens underlag på kokhällen och spisfläktens nedre del måste vara minst 45 cm.
  I det fall ett anslutningsrör används som består av två eller flera delar, måste den övre av delarna träs utanpå den undre delen.
  Anslut inte käpans utloppsrör till luftkanaler i vilka varmluft cirkulerar, eller kanaler som används för att evakuera rök från

apparater som drivs med annan typ av energi än elektrisk energi. För att förenkla handhavandet av apparaten ska antifettfiltret/-en tas ur innan monteringsmomenten påbörjas (Fig.2.2 – Fig.3.2).

- Om apparaten ska monteras med utsugningversion ska håll för luftuttömning anordnas.

- Det rekommenderas att använda ett ventilationsrör med samma diameter som öppningen för luftutgången. Om ett reducerstycke används försämras utrustningens kapacitet och bullernivån ökas.

- Om apparaten är försedd med kupolen M ska den tas bort genom att haka loss den på det sätt som visas i Fig.2.3 - Fig.3.3. Innan du fortsätter med monteringen ska du, för att göra apparaten mer lätthanterlig, ta bort avfettningsfiltret genom att dra i handtaget B såsom beskrivs i Fig.2.2 – Fig.3.2.

Om du har en modell med omgärdande uppsugningspanel ska du göra följande saker innan du utför denna åtgård:

-Öppna panelen C på det sätt som visas i Fig.2.1 - Fig.3.1.

- Om du har versionen med tre paneler A ska du haka loss dem från fästsprintarna genom att dra dem utåt (Fig.3.4) och sedan dra ut dem från säkerhetssprintarna N (Fig.3.4) som sitter inuti kåpan. För att sätta tillbaks dem igen utför du åtgården i omvänd ordning.

VIKTIGT! Se till att du har ett fast grepp i panelen får att på så sätt undvika fallolyckor under denna process av nedmontering och montering.

• Väggmontering:

Markera fläktens underkant på väggen genom att beakta måtten som anges i Fig.4A samt minsta tillåtna avständ från spis (Fig.4B).

- Placera fastsättningsmallen pí väggen. Se till att linjen överensstämmer med linjen som du har markerat i föreglende punkt.

- Markera och borra fästhílen (Fig.5).

- Fäst expansionspluggarna och de 2 övre skruvarna K utan att skruva fast dem fullständigt (Fig.5).

- Placera utrustningen vid väggen, reglera den horisontellt och skruva fast skruvarna K (fig. 6A).

- När regleringen är utförd, fäst käpan definitivt med de två skruvarna C (fig. 6B).

- Använd expansionsskruvar och pluggar av lämplig typ för väggen vid de olika monteringsmomenten (t.ex. betong, gips o.s.v.).

- Om skruvarna och pluggarna bifogas produkten, se till att de är av lämplig typ för väggen där klípan ska sättas upp.

- Installation för modeller utan dekorationsrör: Version med utsugsdrift:

- Haka loss kupolen M och ta bort gallret E (Fig.7).

- För in matarkabeln i hålet i kupolen M som visas i Fig.9A.1.

-Ta kabelgenomföringen H och placera den mellan matarkabeln och hålet (Fig.9A.2).

-Anslut slangen L (medföljer inte) till fläkten (Fig.9B).

- Sätt tillbaka kupolen M på plats. Se till så att den hakas fast ordentligt i spärrarna G (Fig.9B).

- Version med kolfilterdrift:

- Haka loss kupolen M och ta bort gallret E (Fig.7).

- För in matarkabeln i hålet i kupolen M som visas i Fig.8.1.

-Ta kabelgenomföringen H och placera den mellan matarkabeln och hålet (Fig.8.2).

- Sätt tillbaka kupolen M och gallret E på plats. Se till så att den hakas fast ordentligt i spärrarna G (Fig.8).

- Tillval:

Denna klípmodell kan ha skorstensklípor som tillval. Dessa kan beställas frín Íterförsäljaren.

Innan dekorationsrören installeras är det nödvändigt att ta bort kupolen M och skruva loss de 4 skruvarna Q som håller fast spärrarna G så som visas i Fig.11.

- Installation för modeller med dekorationsrör: Version med utsugsdrift

Förbered strömtillförseln inom utrymmet som upptas av dekorationsröret.

Justera bredden på det övre dekorationsrörets stödbygel (Fig.10.2).

Fäst det därefter på väggen, på så sätt att det ställs axialt till fläkten, med skruvarna A och genom att respektera avständet som anges i Fig.10.1.

Anslut flänsen F till luftutsläppet med hjälp av en slang L (Fig.12A).

Trä det övre dekorationsröret inuti det undre dekorationsröret och ställ dem ovanpå själva fläkthuset (Fig.12B).

Drag upp det övre dekorationsröret tills det när bygeln och fäst det med skruvarna B (Fig.10.2).

För att modifiera spiskåpan från insugande version till filtrerande version ska du beställa kolfilter från din återförsäljare och följ sedan monteringsanvisningarna.

- Version med kolfilterdrift: Viktigt!

Kolfiltren ska beställas som tillbehör av din återförsäljare.

- Beställ filtren med aktivt kol som tillbehör hos din återförsäljare för att omvandla käpan från INSUGANDE version till FILTRERANDE.

Vi tillhandahåller två olika satser, en med lädkolfilter (Fig.13) och en med kolfilter som kan återställas (rengöras) (Fig.14).

Till skillnad från andra kolfilter kan detta tvättbara kolfilter tvättas och återanvändas ungefär 12-15 gånger.

Vid normal användning av fläkten ska detta filter tvättas ungefär var 2-3 månad. Filtret kan tvättas i diskmaskin vid den högsta temperaturen och med vanligt maskindiskmedel. För att aktivera det tvättbara filtret efter tvätten är det nödvändigt att torka det i ugnen i 100° i 15-20 minuter.

Filtret bibehåller förmågan att absorbera lukt i tre år. Därefter ska filtret bytas ut.

- Om emballaget innehåller en bygel som den i Fig.14 är det nödvändigt att skruva bort de 4 skruvarna som redan sitter inuti fläkten och montera bygeln med hjälp av de borttagna skruvarna.

- För att byta ut det tvättbara kolfiltret Y, ska du ta bort byglarna från deras säte genom att dra dem utåt (Fig.14).

- Om din produkt inte är försedd med bygel betyder det att kolfiltret inte är tvättbart (Fig.13). Filtret ska monteras på uppsugningsenheten som sitter inuti fläkten genom att placera det i mitten av fläkten och vrida det 90 grader till stoppläge (Fig.13).

- Det rekommenderas att starta utrustningen innan någon typ av livsmedel tillagas. Vi rekommenderar att du låter apparaten gå i 15 minuter efter att matlagningen avslutats, så att matoset helt sugs ut. Kåpan ska underhållas regelbundet och på ett korrekt sätt för att fungera på bästa sätt. Detta gäller i synnerhet avfettningsfiltret och filtret med aktivt kol.

- Avfettningsfiltret har till uppgift att stoppa fettpartiklarna som finns i luften. Detta filter sätts igen efter en viss tid, bero-

ende på hur mycket utrustningen används.

- För att undvika risk för brand är det nödvändigt att tvätta avfettningsfiltret för hand med flytande neutralt icke-polerande diskmedel eller i diskmaskin på låg temperatur och med kort program minst en gång varannan månad.

- Efter några tvättar kan filtren ändra färg lite. Detta ger inte rätt till reklamation för eventuell ersättning av dem.

- De aktiva kolfiltren används för att rena luften som återcirkuleras till rummet och har som funktion att mildra de otrevliga lukter som genereras av matlagning.

- Engångskolfiltren bör bytas ut minst var 4:e månad. Det aktiva kolets mättnad beror på hur mycket apparaten har använts, på typen av kök samt på hur ofta avfettningsfiltret rengörs.

- De återanvändbara aktivt kolfiltrena bör diskas för hand med neutralt icke-polerande diskmedel, eller i diskmaskin med en högsta temperatur på 65° C (tvättprogrammet måste göras utan annan disk). Ta bort överflödigt vatten utan att skada filtret, ta bort plastdelarna och torka den lilla dynan i ugnen i minst 15 minuter vid en temperatur på max 100° C. För att behålla det återanvändbara aktiva kolfiltrets effektiva funktion ska denna handling upprepas varannan månad. Dessa måste bytas ut minst vart tredje år eller när den lilla dynan är skadad.

- Innan du sätter tillbaks avfettningsfiltren och de åter-användbara aktiva kolfiltren är det viktigt att dessa har torkat ordentligt.

- Rengöra käpan regelbundet både på insidan och utsidan med en trasa fuktad med denaturerad sprit eller milt flytande rengöringsmedel som inte slipar.

- Belysningen är avsedd att endast vara tänd under tillagningen och inte för att lysa upp rummet i allmänhet under en längre tid.

Om belysningen är tänd under en längre tid förkortas lampornas livslängd betydligt.

- Om apparaten är försedd med innerbelysning kan denna användas som allmän rumsbelysning under längre tid.

- Viktigt! Att ignorera anvisningarna om rengöring av käpan samt om byte och rengöring av filtren medför brandrisk. Det rekommenderas därför att man följer dessa instruktioner.

- Byta halogenlampor (Fig.15.1):

För att byta halogenlamporna B, bänd upp glaset C i springorna.

Byt ut mot lampor av samma typ.

OBS! Ta inte i lampan med bara händer.

Om din apparat är försedd med LED-lampor är det nödvändigt att kontakta en specialiserad tekniker när de behöver bytas ut.

- Manöverfunktioner lysande (Fig.16) beskrivs symbolerna här nedan:

A = knapp för BELYSNING

B = knapp OFF

Om din apparat är försedd med funktionen INTENSIVLÄGE aktiverar du funktionen från den TREDJE hastigheten genom att hålla knappen E intryckt i ungefär 2 sekunder.

Funktionen förblir aktiv i ungefär 10 minuter och därefter återgår fläkten till tidigare vald hastighet.

Lysdioden blinkar när funktionen är aktiv.

För att avbryta funktionen innan det har gått 10 minuter, tryck in knappen E igen.

På vissa modeller går det att aktivera funktionen även med den första och den andra hastigheten.

Tryck pí knapp F i 2 sekunder (när fläkten är avstängd) för att sätta igíng funktionen "clean air". Genom denna funktion sätts fläktmotorn igíng i 10 minuter varje timme pí hastighet ett.

Omedelbart efter att ha aktiverat denna funktion, sätts motorn igíng pí hastighet ett under 10 minuter, medan knapp F och knapp C samtidigt blinkar. Därefter släcks motorn och lysdiod F förblir tänd med fast ljus ända tills motorn efter ytterligare 50 minuter startar igen pí hastiget ett och lysdioderna F och C börjar blinka igen i 10 minuter osv. Genom att trycka på vilken knapp som helst förutom ljusknapparna återgår fläkten till normal drift (t.ex. om du trycker på knappen D avaktiveras funktionen "clean air". och motorn ställs in på hastighet 2. Om du trycker på knappen B avaktiveras funktionen).

(*) Funktionen "TIMER FÖR AUTOMATISK AVSTÄNGNING" fördröjer avstängningen av klípan, som fortsätter att fungera i 15 minuter med samma arbetshastighet som vid píslagningen av denna funktion.

- Orena fettfilter/aktivt kolfilter:

- När knappen A blinkar med ett intervall pí 2 sek. ska fettfiltren rengöras.

-När knappen A blinkar med en frekvens av 0,5 sek. bör de aktiva kolfiltren rengöras eller bytas beroende på typen av filter.

När det rena filtret har satts tillbaka, ska det elektroniska minnet nollställas genom att trycka plí knapp A i cirka 5 sek. tills varningslampan slutar att blinka.

Tangent B = Slír pí/Av klpan. Apparaten startar med den lägsta hastigheten. Om klpan fungerar skall tangenten tryckas in halv sekund för att slí av den. Om klpan fungerar med den lägsta hastigheten behöver man inte hílla tangenten intryckt för att stänga av den. Minskar motorns hastighet.

Display C = Anger den valda motorhastigheten och aktive- ringen av timern.

Tangent D = Slír pí klpan. Ökar motorns hastighet. Om tangenten för den tredje hastigheten trycks in startar den intensiva hastigheten under 10 sekunder för att sedan ítergí till den arbetshastighet som var aktiv före ingreppet. Displayen blinkar under denna funktion.

Tangent E = Il Timer ställer in funktionstiderna vid aktiveringen pí 15 minuter, varefter de stängs av. Avaktivera timern genom att trycka pí knapp E. När funktionen Timer är aktiv pí displayen ska decimalpunkten blinka. Om hastighetens intensivläge är i funktion kan timern inte aktiveras.

Genom att trycka på knapp E i 2 sekunder, när apparaten är avstängd, så aktiveras funktionen "clean air".

Denna tänder motorn i 10 minuter varje timme på första hastigheten. Under funktion ska displayaen visa de perifera segmentens rotation.

När denna tid gått ut släcks motorn och displayen visar den lysande bokstaven "C" tills motorn efter ytterligare 50 minuter startar igen och går i 10 minuter igen och så vidare. Tryck på vilken knapp som helst utom ljusknappen för att återgå till normalt funktionssätt. Tryck på knappen E för att avaktivera funktionen.

- Orena fettfilter/aktivt kolfilter:

- När displayen C blinkar och visar omväxlande drifthastigheten och bokstaven F (t.ex. 1 och F) ska fettfiltren rengöras.

-När displayen C blinkar och visar omväxlande driftshastig-

heten och bokstaven A (t.ex. 1 och A) ska de aktiva kolfiltren rengöras eller bytas beroende på typen av filter.

När det rena filtret har satts tillbaka, ska det elektroniska minnet nollställas genom att trycka ned knappen A i cirka 5 sek tills signalerna F eller A slutar att blinka på displayen C.

- Manöverfunktioner mekaniska (Fig.18) beskrivs symbolerna här nedan:

A = knapp för BELYSNING

B = knapp OFF

- Mekaniska kommandon (Fig.19) symbologin är följande:

A = knapp LJUS/ON-OFF

Om käpan stängs av i första, andra eller tredje hastigheten, startar den, när den sätts på igen, om med samma hastighet som var inställd när den stängdes av.

B = Knappen ON/OFF Slår på/av fläkten.

Apparaten slås på vid 1:a hastighetsnivån.

För att stänga av fläkten tryck på knappen B.

C = Display Anger hastigheten på den valda motorn och aktiverar timern.

D = Knapp Ökar och minskar motorns hastighet cykliskt, 1:a-2:a-3:e ... 1:a-2:a-3:e hastigheten.

Genom att trycka in knappen i 3 sekunder sätts den INTENSIVA funktionen igång som varar i 6 minuter, på displayen C börjar då nummer 4 att blinka.

När minuterna har passerat går motorn tillbaka till den hastighet som ställts in tidigare.

För att inaktivera den intensiva hastigheten, innan den förinställda tiden, tryck på knappen B. Fläkten stängs då av, men inte de lampor som var tända.

E = Timer-knapp Med alla hastigheter (exklusive intensiv hast.), aktiveras timerfunktionen under 15 min, när man trycker på denna knapp. När tiden gått ut stängs fläkten av (motor och eventuella tända lampor).

För att inaktivera timerfunktionen, innan den förinställda tiden, tryck på knappen B, fläkten stängs då av, eller tryck en gång till på timer-knappen för att inaktivera funktionen medans fläkten fortsätter att fungera.

• Mättning fettfilter/kolfilter aktiv:

-Efter 30 driftstimmar med påslagen fläkt börjar bokstaven F att blinka på displayen C, detta innebär att man måste rengöra fettfiltren.

När det rena filtret har satts fast måste man återställa det elektroniska minnet. Med avslagen fläkt, tryck på knappen B och D i 5 sekunder tills bokstaven F visas på display C i 2 sek.

-Efter 120 driftstimmar med påslagen fläkt börjar bokstaven C att blinka på displayen C, detta innebär att man måste rengöra eller byta ut kolfiltren.

När det nya filtret har satts fast måste man utföra en dubbel återställning. Med avslagen fläkt, tryck på knapparna B och D i 5 sekunder tills bokstaven F visas på display C i 2 sek.

Upprepa och tryck på knapparna B och D i 5 sekunder tills bokstaven C visas på display C i 2 sek.

Genom att trycka på knappen A blinkar lysdioden i 2 sek, går över till fast ljust och anordningen startar på 1:a hastigheten. För att stänga av fläkten, tryck en gång till på knappen A, lysdioden blinkar i 2 sekunder och sedan stängs fläkten av.

B = Knapp FÖRSTA HASTIGHETEN

C = Knapp ANDRA HASTIGHETEN/TIMER-funktion

- Med knappen C aktiveras även funktionen TIMER.

- Knappen blinkar under hela tiden för funktionen TIMER.

- Under alla hastigheter (exklusive intensiv hast. där den tillhandahålls), genom att trycka på knappen C i cirka 3 sekunder aktiveras funktionen TIMER i 15 minuter. När tiden gått ut stängs fläkten av (motorn och eventuellt tända lampor).

- För att inaktivera Timer-funktionen, innan den förinställda tiden, tryck på vilken knapp som helst, bortsett från knappen F ON/OFF Lampor.

D = Knapp TREDJE HASTIGHETEN/ INTENSIV HASTIGHETS-FUNKTION

- Med knappen D aktiveras även funktionen för INTENSIV HASTIGHET.

- Knappen blinkar under hela tiden för funktionen INTENSIV HASTIGHET.

- Genom att trycka in knappen i 3 sekunder sätts den INTENSIVA funktionen igång under 6 minuter.

- När minuterna har passerat går motorn tillbaka till den hastighet som ställts in tidigare.

- För att inaktivera den intensiva hastigheten, innan den förinställda tiden, tryck på vilken knapp som helst, bortsett från knappen F ON/OFF Lampor.

Viktigt! Vissa modeller arbetar upp till den 3:e hastighetsnivån, därför tillhandahålls inte den intensiva funktionen.

• Mättning fettfilter/kolfilter aktiv:

- När fläkten är påslagen och lysdioderna i förhållande till knapparna A och B blinkar, måste man rengöra fettfiltren.

När det rena filtret har satts fast måste man återställa det elektroniska minnet. Med avslagen fläkt, tryck på knappen A i 5 sekunder. Återställningen bekräftas genom en blinkning från lysdioderna A och B.

- När fläkten är påslagen och lysdioderna i förhållande till knapparnaC och E blinkar, måste kolfiltren rengöras.

När det rena filtret har satts fast måste man återställa det elektroniska minnet. Med avslagen fläkt, tryck på knappen A i 5 sekunder. Återställningen bekräftas genom en blinkning från lysdioderna C och E.

TILLVERKAREN FRÅNSÄGER SIG ALLT ANSVAR FÖR EVENTUELLA SKADOR SOM ORSAKTS P.G.A. ATT OVANSTÄENDE INSTRUKTIONER INTE RESPEKTERATS.
