D5625X0GB - απορροφητήρας NEFF - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Απορροφητήρας κουζίνας
Μάρκα	Neff
Μοντέλο	D5625X0GB
Πλάτος	53 cm ή 73 cm ανάλογα με την έκδοση
Βάρος	5,0 έως 11,6 kg ανάλογα με την έκδοση
Τάση τροφοδοσίας	220-240 V, 50 Hz
Μήκος καλωδίου	1,20 m
Τύπος φίλτρου λίπους	Μέταλλο (άφλεκτο, πλενόμενο στο πλυντήριο πιάτων) ή τσόχα ανάλογα με την έκδοση
Φίλτρο ενεργού άνθρακα	Προαιρετικό, αντικατάσταση περίπου 1 φορά το χρόνο
Φωτισμός	Λαμπτήρες πυράκτωσης (μέγ. 40 W, υποδοχή E14) ή αλογόνου (12 V, 20 W, υποδοχή G4) ανάλογα με την έκδοση
Τρόποι απαγωγής	Αέρας που αποβάλλεται προς τα έξω ή αέρας ανακυκλωμένος
Χειριστήρια	Διακόπτης παλμού ή ολισθητήρας ανάλογα με την έκδοση
Ελάχιστη απόσταση πάνω από ηλεκτρική εστία	650 mm
Ελάχιστη απόσταση πάνω από εστία αερίου	650 mm
Δυνατότητα επισκευής	Λαμπτήρες, φίλτρα λίπους και άνθρακα αντικαθίστανται από τον χρήστη
Προαιρετικά αξεσουάρ	Φίλτρο ενεργού άνθρακα, μειωτήρες, βαλβίδα αντεπιστροφής, σχάρα φύσηξης
Χώρα κατασκευής	Δεν προσδιορίζεται

Συχνές ερωτήσεις - D5625X0GB NEFF

Ποια είναι η ελάχιστη απόσταση που πρέπει να τηρείται μεταξύ του απορροφητήρα και της εστίας μαγειρέματος;

Η ελάχιστη απόσταση είναι 650 mm για ηλεκτρικές εστίες και εστίες αερίου.

Πώς καθαρίζεται το μεταλλικό φίλτρο λίπους;

Το μεταλλικό φίλτρο λίπους καθαρίζεται στο πλυντήριο πιάτων ή στο χέρι με ζεστό νερό και υγρό πιάτων. Πρέπει να καθαρίζεται κάθε 8 έως 10 εβδομάδες υπό κανονική χρήση.

Πότε πρέπει να αλλάξει το φίλτρο ενεργού άνθρακα;

Το φίλτρο ενεργού άνθρακα πρέπει να αλλάζεται περίπου 1 φορά το χρόνο υπό κανονική χρήση (1 έως 2 ώρες την ημέρα). Δεν πλένεται.

Τι είδους λαμπτήρα να χρησιμοποιήσω για τον φωτισμό;

Ανάλογα με το μοντέλο, χρησιμοποιήστε λαμπτήρες πυράκτωσης μέγ. 40 W (υποδοχή E14) ή λαμπτήρες αλογόνου 12 V, μέγ. 20 W (υποδοχή G4).

Πώς αλλάζω έναν λαμπτήρα;

Αποσυνδέστε τον απορροφητήρα, αφαιρέστε το πλαίσιο του φίλτρου, αντικαταστήστε τον ελαττωματικό λαμπτήρα (περιμένετε να κρυώσει για τους αλογόνου) και στη συνέχεια επανατοποθετήστε το πλαίσιο.

Μπορώ να χρησιμοποιήσω τον απορροφητήρα σε λειτουργία ανακύκλωσης;

Ναι, με ένα προαιρετικό φίλτρο ενεργού άνθρακα. Σε αυτή την περίπτωση, ο καθαρισμένος αέρας επιστρέφει στην κουζίνα.

Πώς τοποθετείται η βαλβίδα αντεπιστροφής;

Εισαγάγετε τους δύο άξονες της βαλβίδας στις προβλεπόμενες οπές στο μανίκι αέρα και στην έξοδο αέρα. Βεβαιωθείτε ότι η γραπτή ένδειξη ή η ανάγλυφη σήμανση βρίσκεται εξωτερικά.

Τι να κάνω αν ο απορροφητήρας δεν λειτουργεί;

Ελέγξτε πρώτα ότι οι λαμπτήρες είναι καλά τοποθετημένοι. Αν ο φωτισμός δεν λειτουργεί, ελέγξτε τους λαμπτήρες. Για οποιαδήποτε άλλη βλάβη, επικοινωνήστε με το τμήμα εξυπηρέτησης μετά την πώληση αναφέροντας τον αριθμό EFD που βρίσκεται στην πινακίδα στοιχείων στο εσωτερικό της συσκευής.

Πώς αφαιρείται το φίλτρο λίπους;

Για τα μοντέλα με φίλτρο ματ, γυρίστε τις λαβές, πιέστε το ελατήριο, αφαιρέστε το πλαίσιο και τη σχάρα. Για τα μοντέλα με δύο κασέτες, σβήστε τους λαμπτήρες, στη συνέχεια ξεκουμπώστε το κλιπ και γυρίστε το φίλτρο προς τα κάτω.

Ποια αξεσουάρ είναι διαθέσιμα προαιρετικά;

Τα αξεσουάρ περιλαμβάνουν το φίλτρο ενεργού άνθρακα, μειωτήρες διαμέτρου, μια βαλβίδα αντεπιστροφής και μια σχάρα φύσηξης για τη λειτουργία ανακύκλωσης. Μπορείτε να τα αγοράσετε από εξειδικευμένα καταστήματα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ D5625X0GB NEFF

Αυτός ο απορροφητήρας κουζίνας ανταποκρίνεται στους σχετικούς κανονισμούς ασφαλείας.

Οι ειδικές επιτρέπεται να κτελούνται από τους ιδίους.

Αν πάθει ζημιά το προστατευτικό κάλυμμα της οικείας αυτής, πρέπει να αλλαχτεί από τον κατασκευαστή, την υπηρεσία τεχνικής υποστήριξης του πωλητή ή κάποιο ειδικευμένο πρόσωπο, ούτως ώστε να αποφεύγονται οι κίνδυνοι. Όταν γίνονται οι εργασίες, είναι δυνατόν να προκύψουν σοβαρές ζημιές για τον χρήστη. Η σύνδεση στο δίκτυο του ηλεκτρικού ρεύματος και η σύνδεση στη λειτουργία της προτιμάται να επιτρέπεται να διέρχονται μόνο από τον ειδικό. Απορρίπτεται η χρήση συσκευασίας σύμφωνα με τους κανονισμούς (βλ. οδηγίες τοποθέτησης). Χρησιμοποιείτε τον απορροφητήρα κουζίνας μόνο, όταν έχουν τοποθετηθεί και οι συσκευές. Μην χρησιμοποιείτε ποτέ τον απορροφητήρα κουζίνας χωρίς ιατρό αέρα. Οι καυστήρες συσκευής πρέπει να ανάβουν πάντα, για να αποφεύγεται η υπερφόρτωση των υπόλοιπων συσκευών. Αυτή η λάδια, τα οποία έχουν υπερθερμανθεί, είναι δυνατόν να αναφλεγούν εύκολα. Για τον λόγο αυτό τα φαγητά με λάδι ή λίπος, π.χ. πατάτες τηγανητές, πρέπει να αφαιρούνται μόνο υπό επίβλεψη.

Πριν την πρώτη χρήση

Μην παρακαλείτε ποτέ ανοιχτές φλόγες κάτω από τον απορροφητήρα κουζίνας.

Ο κίνδυνος να πάρει φωτιά το διάτρητο λάδι από τις αναδυόμενες φλόγες.

Οι στήλες πρέπει να είναι πάντοτε καλυμμένες από τα μαγειρικά σκεύη. Η λειτουργία του απορροφητήρα κουζίνας πάνω από εστία φωτιάς με στερεά καύσιμα (κάρβουνα, ξύλα κ.τ.λ.) επιτρέπεται μόνον κάτω από ορισμένες προϋποθέσεις (βλ. οδηγίες τοποθέτησης).

Καροειδείς βασικές εστίες αερίου / Κουζίνες αερίου

Μη λειτουργείτε όλες τις εστίες αερίου ταυτόχρονα για περισσότερο χρόνο (το πολύ επί 15 λεπτά) στη χαμηλή θερμοκρασία, διαφορετικά υπάρχει κίνδυνος για την υγεία σε περίπτωση έκτακτης ανάγκης του περιβάλλοντος ή αντίστοιχα κίνδυνος βλάβης του απορροφητήρα.

Κατά τη λειτουργία του απορροφητήρα πάνω από βασική εστία αερίου πρέπει η ταυτόχρονη λειτουργία ρυθμιστή και εστίας αερίου να ρυθμιστεί ο απορροφητήρας στη μέγιστη βαθμίδα.

Χειρισμός του απορροφητήρα κουζίνας

Οι απορροφητήρες μπορούν να απορροφήσουν τον αέρα πιο αποτελεσματικά: θέτοντας τον αέρα σε λειτουργία κατά την έναρξη του μαγειρέματος και θέτοντας τον αέρα εκτός λειτουργίας αφού παρέλθουν μερικά λεπτά από το πέρας του μαγειρέματος.

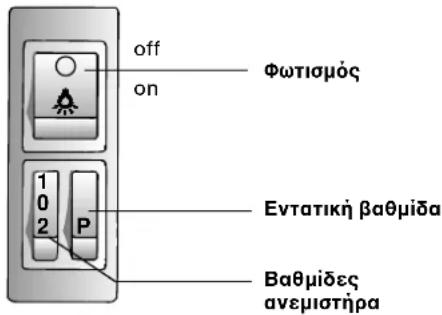

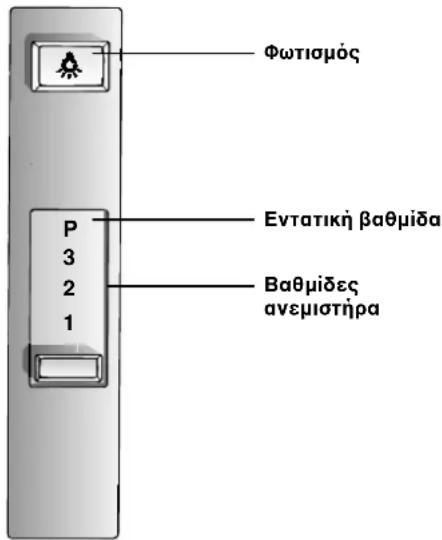

Τεχνικά χαρακτηριστικά των διαφόρων μοντέλων

Υπόδειξη: Ο οπτικός μπορεί να χρησιμοποιηθεί ανά πάσα στιγμή, επίσης και όταν προετοιμάζονται τρόφιμα που δεν έχουν εκτεθεί στη φωτιά.

Στην προσθήκη των λαμπρών ουσιωτικών τούβλων κουζίνας προσφέρουμε χρησιμοποιώντας διάφορα είδη λίνων.

Η ασφάλεια του πλαισίου του φίλτρου πρέπει να ακουμπάει αριστερά και έξω!

Σε απορροφητήρες με δύο κασέτες φίλτρων:

Προσοχή: Οι λαμπτήρες αλογόνου πρέπει να είναι όντοι και να έχουν κρυώσει.

1. Νιώστε το κουμπί στα φίλτρα λίνων στην κατεύθυνση του βέλους προς τα μέσα και κατεβάστε το φίλτρο λίνων πρώτα μόνο προς τα κάτω. Αφαιρέστε το τραβώντας το προς το μέρος σας.

1. Καθαρίστε τα φίλτρα λίν.
2. Επανατοποθετήστε τα καθαρισμένα φίλτρα λίνων.

Φίλτρο ενεργού άνθρακα

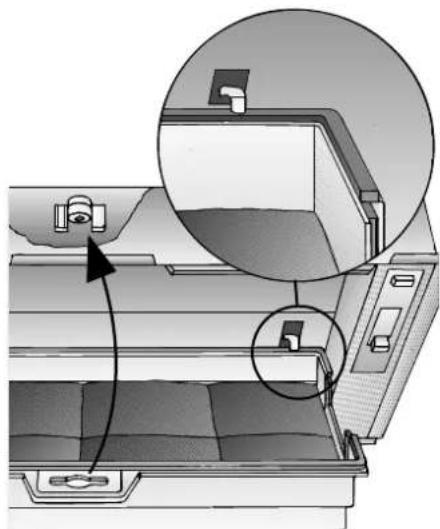

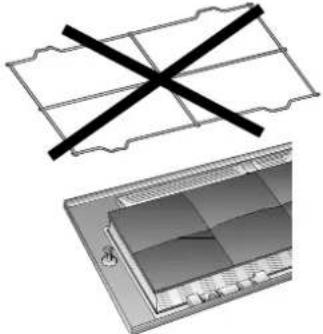

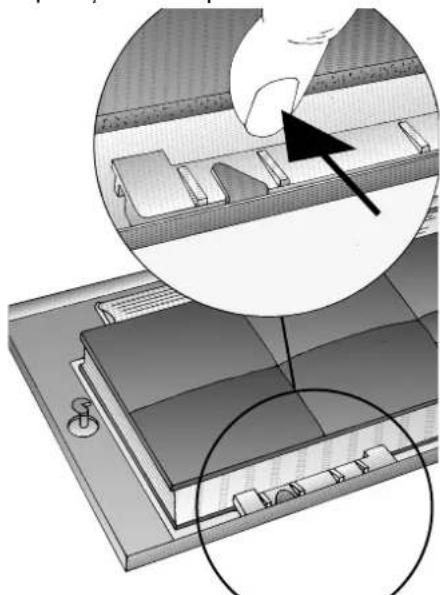

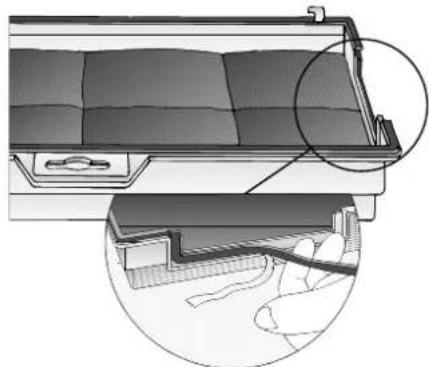

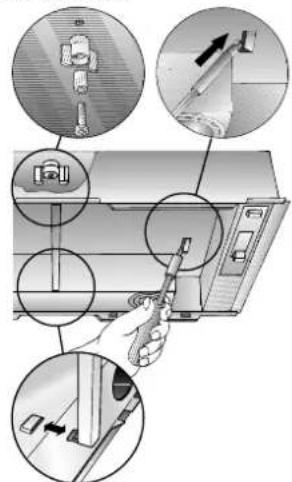

Αφαίρεση και τοποθέτηση του φίλτρου ενεργού άνθρακα σε απορροφητήρες με ένα φίλτρο από υλικό βάτας:

1. Αφαίρεση του φίλτρου. Β. Φίλτρο λίνων από υλικό βάτας. Το συμπιεσμένο πέλυμα δεν χρειάζεται πλέον καθαρισμός του φίλτρου ενεργού άνθρακα.

1. Τοποθετήστε το φίλτρο ενεργού άνθρακα πάνω στο φίλτρο από υλικό βάτας και στερεώστε το.

1. Συναρμολόγηση του πλαισίου του φίλτρου: Βλ. φίλτρο λίνων από υλικό βάτας.

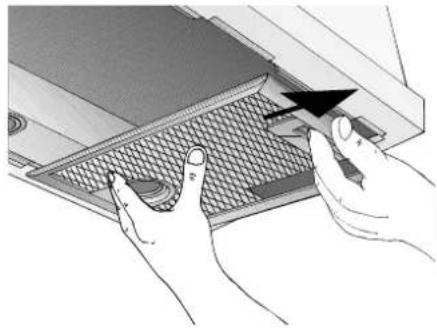

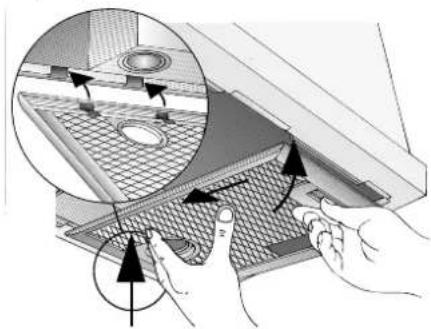

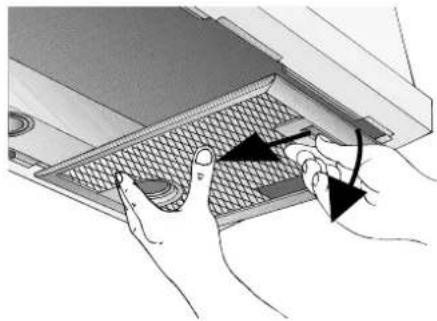

Σε απορροφητήρες με δύο κασέτες φίλτρων:

1. Αφαιρέστε την κασέτα του ρου: Β. Μεταλλικό φίλτρο λίνων. 2. Γυρίστε τη βίδα στη μετάβαση και το χιτώνιο και στρέψτε τη βίδα στο κέντρο στον ενδιάμεσο πάτο (απαραίτητο μόνο κατά την πρώτη τοποθέτηση). Η βίδα, το χιτώνιο και η μετάβαση συνδέουν το φίλτρο ενεργού άνθρακα. 3. Νιώστε και καταβιδώστε τα δύο άρτια στον ενδιάμεσο πάτο προς τα μέσα. Αν υπάρχει διαχωριστικό, πρέπει να το αφαιρέσετε.

1. Κολλήστε το φίλτρο ενεργού άνθρακα στην ειδική αντιολισθητική λωρίδα.

1. Τοποθετήστε το φίλτρο έργου αέρα, το σπρώχνετε προς τα κάτω και το ασφαλίζετε με την περιστροφή. Σε περίπτωση που έχετε αφαιρέσει τη διαχωριστική πρέπει να την επανατοποθετήσετε.

1. Επανατοποθετείτε τις δύο κασέτες φίλτρων.

Αφαίρεση:

Η αφαίρεση γίνεται με την αντίστροφη

Αλλαγή του φίλτρου έργου αέρα: Στην κανονική λειτουργία (1 έως 2 ώρες περίπου) πρέπει να αλλάζετε το φίλτρο έργου αέρα περίπου 1 ώρα το χρόνο.

Το φίλτρο έργου αέρα διατίθεται στα ειδικά καταστήματα (βλ. ειδικά ελάσματα στην τελευταία σελίδα).

Χρησιμοποιείτε μόνο γνήσια φίλτρα. Έτσι διασφαλίζεται η απόδοση και η λειτουργία. Απόσυρση του παλιού φίλτρου έργου αέρα:

Τα φίλτρα έργου αέρα δεν περιέχουν επικίνδυνες ουσίες. Αυτά μπορούν να αποσυρθούν π.χ. ως οικιακά απορρίμματα.

Μετά από απόρριψη του φίλτρου εκτός λειτουργίας και βεβαιωθείτε ότι δεν επικρατεί σ' αυτόν ηλεκτρική τάση τραβώντας το φις του δικτύου ή θέτοντάς το εκτός λειτουργίας ή διαχωριστική διάταξη που τοποθετήθηκε κατά την εγκατάσταση.

Κατά την αλλαγή των φίλτρων (βλ. την παράγραφο "Φίλτρα και συντήρηση") καθαρίζετε το εσωτερικό τους με ένα υγρό πανί για να μην πέσει το περιεχόμενο της σκόνης. Ελαχιστοποιείται ο κίνδυνος πυρκαγιάς και διατηρείται η καλή λειτουργία της συσκευής. Για τον καθαρισμό του απορροφητήρα χρησιμοποιείτε καθαριστικά απορρυπαντικών πάτων ή απορρυπαντικών τζαμιών. Σε περίπτωση ισχυρότερων (πλαιότερων) ριπών χρησιμοποιείτε μέσα καθαρισμού παραθύρων. Μην έχετε τους εφεδρικούς ρύπους, αλλά τους μαλακούς υγρούς πανί. Μην χρησιμοποιείτε διαβρωτικά υγρά καθαρισμού.

Προσοχή: Καθαρίζετε τα πλήκτρα χειρισμού μόνο με διάλυμα ήπιου απορρυπαντικού πιάτων και με μαλακό, βεγενό πανί.

Βερνικωμένες, αλουμινένιες και πλαστικές επιφάνειες:

Μην χρησιμοποιείτε διαβρωτικά μέσα ή φουγάρα που χαράζουν. Μην χρησιμοποιείτε στεγνωτικά. Μην χρησιμοποιείτε διαβρωτικά απορρυπαντικά που περιέχουν οξέα ή βάσεις. Υπόδειξη: Σε πλαστικές επιφάνειες μην χρησιμοποιείτε αλκοόλ (οινόπνευμα), διότι θα προκαλέσει σχηματισμό λεκέδων. Προσοχή! Αερίζετε επαρκώς την κουζίνα και αποφεύγετε ανοιχτή φλόγα.

Αλλαγή των αντιστρόφων

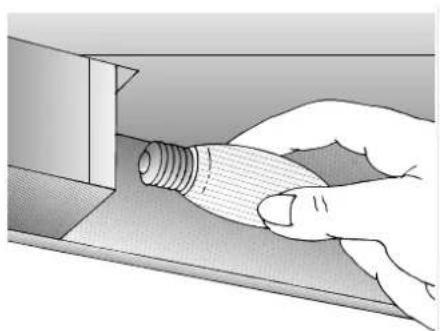

Κοινοί αντίστροφοι:

1. Θέστε τον απορροφητήρα εκτός λειτουργίας και απομονώνετε από το δίκτυο του ρεύματος τραβώντας το φις πριν από την απενεργοποίηση της διάταξης απομόνωσης του απορροφητήρα που έχει προβλεφθεί από την πλευρά της εγκατάστασης.
2. Αφαιρέστε το κάλυμμα του φίλτρου:

Βλ. φίλτρο λιπών από υλικό βαμβακιού. 3. Αλλάξτε τον λαμπτήρα (κοινός λαμπτήρας πρακτικής του εμπορίου, το πολύ 40 Watt, βάση Ε14).

1. Συναρμολόγηση του πλαισίου του φίλτρου:

Βλ. φίλτρο λιπών από υλικό βαμβακιού.

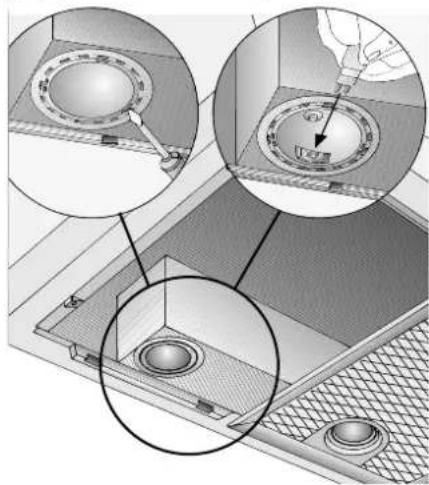

Λαμπτήρες αλογόνου:

1. Θέστε τον απορροφητήρα εκτός λειτουργίας και τον απομονώνετε από το δίκτυο του ρεύματος τραβώντας το φις πριν από την απενεργοποίηση της διάταξης απομόνωσης του απορροφητήρα που έχει προβλεφθεί από την πλευρά της εγκατάστασης. Οι λαμπτήρες αλογόνου θερμαίνονται πολύ κατά τη λειτουργία. Κίνδυνος εγκαυμάτων σε υψηλές θερμοκρασίες και μετά από κάποιο χρονικό διάστημα από τη θέση τους εκτός λειτουργίας.
2. Αφαιρέστε τον δακτύλιο του λαμπτήρα με κατάλληλο αιχμηρό αντικείμενο.
3. Αλλάξτε τον λαμπτήρα αλογόνου (κοινός λαμπτήρας αλογόνου του εμπορίου, 12 Volt, το πολύ 40 Watt, βάση G4).

Προσοχή: Να μην πιάνετε τον λαμπτήρα με γυμνά χέρια, χρησιμοποιήστε ένα καθαρό πανί.

1. Ανακουμπώστε τον δακτύλιο του λαμπτήρα.
2. Αποκαταστήστε την τροφοδοσία του ρεύματος, βάζοντας το φις στην πρίζα ή ανεβάζοντας τον ασφαλειοδιακόπτη.

Υπόδειξη: Αν ο φωτισμός δεν λειτουργεί, ελέγξτε μήπως δεν έχουν τοποθετηθεί σωστά οι λαμπτήρες.

Βλάβες

Επειδή οι επισκευές που έχουν σχέση με την ασφάλεια πρέπει να γίνονται από εξειδικευμένο προσωπικό, πρέπει να καλείτε την Υπηρεσία Τεχνικής Εμπειρίας ή τον κατασκευαστή.

(Βλ. στον Πίνακα Υπηρεσιών Τεχνικής Εξυπηρέτησης Πελατών).

Κατά την εγκατάσταση, πρέπει να δώσετε τους εξής αριθμούς:

Αριθμός

F

Αναγράψτε τους αριθμούς στα παραπάνω σημεία. Οι αριθμοί βρίσκονται στην πινακίδα τύπου στον εσωτερικό χώρο του απορροφητήρα και πρέπει να τους δείτε, αφού αφαιρέσετε το πλέγμα του φίλτρου.

Οδηγίες τοποθέτησης: Σημειωτικές υποδείξεις

Οι παλιές συσκευές δεν αποτελούν άχρηστα απορρίμματα. Με την απόσυρσή τους σύμφωνα με τους κανονισμούς για την προστασία του περιβάλλοντος απορρίμματα επανανακυκλώνονται πολύτιμες πρώτες ύλες. Προτού αποσύρετε την παλιά συσκευή, πρέπει να την αχρηστεύσετε.

Η συσκευασία προστατεύει την καινούργια σας συσκευή κατά τη μεταφορά μέχρι το σπίτι σας. Όλα τα χρησιμοποιούμενα υλικά συσκευασίας είναι ανακυκλώσιμα για το περιβάλλον και μπορούν να επαναχρησιμοποιηθούν. Παρακαλούμε να συμβάλετε εσείς στην προστασία του περιβάλλοντος και να απορρίψετε τη συσκευασία με τρόπο φιλικό για το περιβάλλον.

Για τους ειδικούς τρόπους απόσυρσης παρακαλείστε να ζητήσετε πληροφορίες από το τοπικό κατάστημα, από το οποίο αγοράσατε τη συσκευή ή από την Τοπική Κοινότητα της περιοχής σας.

Οι παλιές συσκευές δεν αποτελούν άχρηστα απορρίμματα. Με την απόσυρσή τους σύμφωνα με τους κανονισμούς για την προστασία του περιβάλλοντος μπορούν να επανανακυκλωθούν πολύτιμες πρώτες ύλες. Προτού αποσύρετε την παλιά συσκευή, πρέπει να την αχρηστεύσετε.

Η συσκευασία προστατεύει την καινούργια σας συσκευή κατά τη μεταφορά μέχρι το σπίτι σας. Όλα τα χρησιμοποιούμενα υλικά συσκευασίας είναι ανακυκλώσιμα για το περιβάλλον και μπορούν να επαναχρησιμοποιηθούν. Παρακαλούμε να συμβάλετε εσείς στην προστασία του περιβάλλοντος και να απορρίψετε τη συσκευασία με τρόπο φιλικό για το περιβάλλον.

Για τους ειδικούς τρόπους απόσυρσης παρακαλείστε να ζητήσετε πληροφορίες από το τοπικό κατάστημα, από το οποίο αγοράσατε τη συσκευή ή από την Τοπική Κοινότητα της περιοχής σας.

Ο απορροφητήρας κουζίνας μπορεί να χρησιμοποιηθεί σε λειτουργία απορρόφησης καθαρού αέρα και σε λειτουργία ανακύκλωσης αέρα.

Ο απορροφητήρας κουζίνας πρέπει να τοποθετηθεί πάνω από το κέντρο της εστίας.

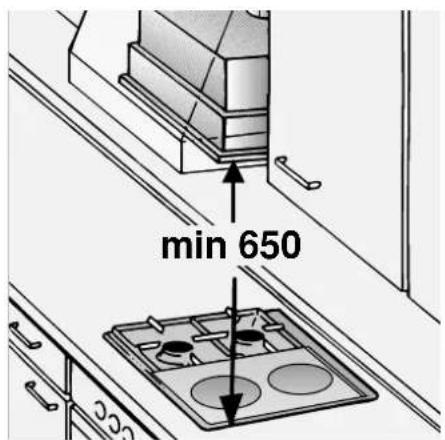

Ελάχιστη απόσταση μεταξύ των ηλεκτρικών κουζινών και της κάτω άκρης του απορροφητήρα: 650 mm.

Απαγορεύεται η χρήση εστιών χωρίς επίβλεψη, καθώς και η τοποθέτηση του απορροφητήρα κουζίνας επιτρέπεται μόνο, αν η εστία φωτιάς καλύπτεται με κλειστό κάλυμμα που δεν μπορεί να αφαιρεθεί και τηρούνται οι ισχύουσες για την εκάστοτε χώρα προδιαγραφές. Αυτός ο περιορισμός δεν ισχύει για κουζίνες αερίου και καλοριφέρ εστίες με λέβητα αερίου.

Όσο μικρότερη είναι η απόσταση ανάμεσα στον απορροφητήρα και τις εστίες, τόσο μεγαλύτερη είναι η πιθανότητα να σχηματιστούν στην κάτω επιφάνεια του απορροφητήρα κουζίνας σταγόνες νερού από ατμούς που ανεβαίνουν.

Επιπλέον υποδείξεις για συσκευές λέβητα αερίου:

Κατά την τοποθέτηση εστιών αερίου πρέπει να τηρούνται οι σχετικές εθνικές νομικές διατάξεις (π.χ. στην Τεχνική Κανονισμοί Εγκατάστασης Αερίου TRGI). Πρέπει να προσέξετε τις εκάστοτε ισχύουσες προδιαγραφές τοποθέτησης και τις υποδείξεις τοποθέτησης των κατασκευαστών συσκευών αερίου. Ο απορροφητήρας κουζίνας επιτρέπεται να τοποθετείται μόνο στην ίδια πλευρά του δωματίου με υψηλό ερμάριο ή ο υψηλός τοίχος. Η απόσταση πρέπει να είναι τουλάχιστον 50 mm. Ελάχιστη απόσταση σε εστίες αερίου μεταξύ της άνω άκρης του ορίου οικείου και της κάτω άκρης του απορροφητήρα: 650 mm.

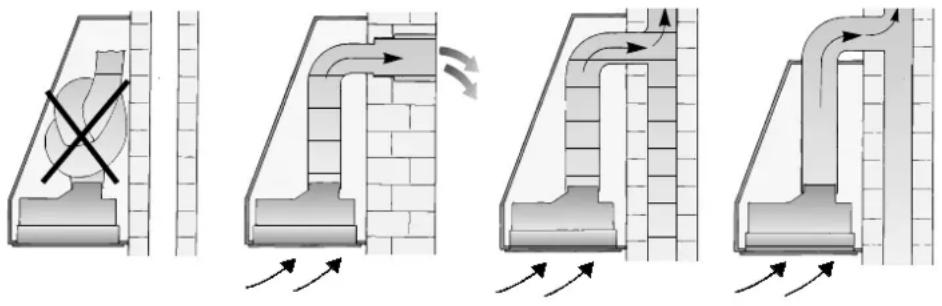

Λειτουργία απορρόφησης ακάθαρτου αέρα

Ο ακάθαρτος αέρας διοχετεύεται μέσω μιας κατακλείδας προς τα πάνω ή κατάληξη απευθείας στο ύπαιθρο διά μέσου του εξωτερικού τοίχου.

Ο ακάθαρτος αέρας δεν επιτρέπεται να διοχετεύεται ούτε σε καπνοδόχο βιομηχανικής λειτουργίας, από την οποία εξέρχεται καπνός ή καυσαέρια, ούτε σε αγωγό, ο οποίος χρησιμεύει για την εξαέρωση χώρων με εστίες φωτιάς. Η διοχέτευση του ακάθαρτου αέρα σε καπνοδόχους για την έξοδο καπνού ή καυσαερίων, οι οποίες βρίσκονται εκτός λειτουργίας, απαιτείται η συγκατάθεση του αρμόδιου επόπτη καπνοδόχων και καυσαερίων.

Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα μέσω του απορροφητήρα κουζίνας και την ταυτόχρονη λειτουργία εστιών, των οποίων ο καπνός πρέπει να εξέρχεται μέσω καπνοδόχου (όπως π.χ. συσκευές θέρμανσης αερίου, πετρελαίου ή κάρβουνου, θερμοσίφωνες, συσκευές θέρμανσης νερού) πρέπει να λαμβάνονται μέτρα παροχής επαρκούς ποσότητας αέρα, η οποία απαιτείται για την καύση στις εστίες.

Ακίνδυνη λειτουργία είναι δυνατή μόνο, όταν η υποπίεση στον χώρο εστίας δεν υπερβαίνει τα 4 Pa (0.04 mbar).

Αυτό μπορεί να επιτευχθεί, όταν τα ανοίγματα που δεν κλείνουν, π.χ. οι πόρτες, παράθυρα, παλιά εντός τοίχου ανοίγματα και είσοδοι αέρα ή άλλες τεχνικές συσκευές, όπως αεραγωγοί εξαερισμού κ.τ.λ., είναι δυνατή η κατανόηση του αέρα. Μόνο παλιά εντός τοίχου ανοίγματα/είσοδοι αέρα δεν εξισορροπούν την πίεση της οριακής τιμής.

Σημείωση: Την εκτίμηση πρέπει να λαμβάνει πάντοτε υπόψη ο συνολικός αερισμός της κατοικίας. Για τη λειτουργία συσκευών μαγειρέματος, π.χ. καλοριφέρ εστιών μαγειρέματος και αερίου δεν βρίσκει εφαρμογή ο κανόνας αυτός. Την απομάκρυνση του ακάθαρτου αέρα πρέπει να προβλέπουν οι υπηρεσιακοί κανονισμοί.

Αν ο απορροφητήρας κουζίνας χρησιμοποιείται στη λειτουργία ανακύκλωσης αέρα - με ενεργό φίλτρο άνθρακα - η λειτουργία του είναι δυνατή χωρίς περιορισμό.

Επί των δύο οπών του εσωτερικού τοίχου, πέριξα χρησιμοποιείται πλαίσιο εντός του οποίου τοποθετείται το τεμάχιο.

Συνδυάστε 1 μέτρο από το φρεάτιο καθώς και τον εξωτερικό τοίχο του τύπου:

Με εύκαμπτο σωλήνα και σύνδεση, κατάλληλο για την απορροή και αποχέτευση.

Κατά την αεριτουργία ανορθολογικού ακαθάρτου αέρα δεν πρέπει να τοποθετείται στον απαγωγό αέρα κανένα άνοιγμα αέρα, αν αυτό δεν υπάρχει στον όροφο ή στο παλιό εντόιχο. Σε περίπτωση που το κανάλι απαγωγής αέρα δεν εγκλείεται στη σουίτα της σουίτας, μπορείτε να το ρυθμίσετε ή από τα ειδικά καταστήματα (βλ. εικόνα Ειδικά καταστήματα στην τελευταία σελίδα).

Τοποθετήστε το κανάλι απαγωγής αέρα

Οι δύο νέοι οδηγοί οδηγούν το αυτοκίνητο με αέρα πριν την κλειδαριά, στις άκρες της συνέχειας του οδηγού, την απομάκρυνση του αέρα ή αυτοί στην έξοδο αέρα.

Ανίχνευση τυπογραφικών ή παραλλαγμένων στοιχείων στην εσωτερική μεριά.

Ιδανική απόδοση του απορροφητήρα κουζίνας:

Κυλινδρικός σωλήνας: Σύνδεση:

Κοντούς σωλήνες απορρόφησης ακάθαρτου αέρα. Κατά το δυνατόν λιγότερες γωνιακές συνδέσεις. Κατά το δυνατόν σωλήνες μεγάλης διαμέτρου (όπως συνήθως διάμετρο 150 mm) και μεγάλες γωνιακές συνδέσεις σωλήνων.

Παραγωγή με έναν κινητήρα: εσωτερική διάμετρος τουλάχιστον 120 mm. Παραγωγή με δύο κινητήρες: εσωτερική διάμετρος τουλάχιστον 150 mm.

Οι σωλήνες πρέπει να έχουν εσωτερική διάμετρο 100 mm με αυτούς κυλινδρικούς σωλήνες εσωτερικής διαμέτρου 120/150 mm. Διάμετρος 120 mm περίπου 113 cm, διάμετρος 150 mm περίπου 177 cm. Σε περίπτωση απόκλισης της διαμέτρου των σωλήνων: Τοποθετείτε στεγανοποιητικές λωρίδες. Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα, φροντίστε για την επαρκή είσοδο αέρα.

Σύνδεση σωλήνα

Απορροφητήρας με έξοδο ακάθαρτου αέρα 120 mm:

Διάμετρος σωλήνα απαγωγής: 100 mm.

Βιδώστε το τεμάχιο αναγωγής (βλ. Ειδικά Εξαρτήματα στην τελευταία σελίδα) στη σύνδεση του σωλήνα απορρόφησης καθαρού αέρα και στερεώστε αυτό το σωλήνα απορρόφησης καθαρού αέρα.

Διάμετρος σωλήνα αναγωγής: 120 mm.

Βιδώστε το σωλήνα απορρόφησης καθαρού αέρα απευθείας στη σύνδεση του σωλήνα απορρόφησης καθαρού αέρα.

Απορροφητήρες με έξοδο καθαρού αέρα 150 mm:

Διάμετρος σωλήνα αναγωγής: 120 mm.

Βιδώστε το τεμάχιο αναγωγής (βλ. Ειδικά Εξαρτήματα στην τελευταία σελίδα) στην έξοδο καθαρού αέρα. Στερεώστε το σωλήνα αναγωγής στο τεμάχιο αναγωγής.

Διάμετρος σωλήνα αναγωγής: 150 mm.

Βιδώστε το σωλήνα απορρόφησης καθαρού αέρα απευθείας στη σύνδεση του σωλήνα απορρόφησης καθαρού αέρα. Αν έχει τοποθετηθεί κανένα κάλυμμα συναρμολόγησης αέρα, ελέγξτε τη λειτουργία του.

Απορροφητήρες με οριζόντια έξοδο

αέρα:

Βιδώστε τη σύνδεση του σωλήνα απορρόφησης καθαρού αέρα πάνω από την έξοδο αέρα.

Λειτουργία ανακύκλωσης αέρα

Ο αέρας, ο οποίος καθαρίζεται από ένα επιλεγμένο φίλτρο ενεργού άνθρακα, διοχετεύεται πάλι στο δωμάτιο. Στη λειτουργία ανακύκλωσης αέρα πρέπει να ασφαλίσει το άνοιγμα

εκροής αέρα με προστατευτικό πέρασμα (βλ. Ειδικά Εξαρτήματα στην τελευταία σελίδα), για να αποφεύγονται ενδεχόμενοι μηχανικοί ή ηλεκτρικοί κίνδυνοι.

Σύνδεση στο δίκτυο του ηλεκτρικού ρεύματος

Ο απορροφητήρας κουζίνας πρέπει να τοποθετηθεί στο δίκτυο του ηλεκτρικού ρεύματος μόνο μετά την εγκατάστασή του σύμφωνα με τις παρακάτω οδηγίες. Η ηλεκτρική σύνδεση πρέπει να εγκατασταθεί σε απόσταση πολύ κοντά στον απορροφητήρα. Αν μετά την τοποθέτηση του απορροφητήρα η ηλεκτρική σύνδεση δεν είναι αρκετά κοντά, πρέπει να προβλεφθεί από την πλευρά της εγκατάστασης μια διάταξη αποσύνδεσης. Οι διατάξεις αποσύνδεσης πρέπει να είναι διακόπτες με διάκενο επαφής τουλάχιστον 3 mm και να διακόπτουν όλους τους πόλους. Σ' αυτές ανήκουν οι διακόπτες LS και οι προστατευτικές διατάξεις.

Σε περίπτωση επισκευής πρέπει γενικά να αποσυνδέεται η συσκευή από το ρεύμα.

Οι επισκευές πρέπει να γίνονται μόνο από εξειδικευμένο προσωπικό.

Σε περίπτωση που στο προσωπικό καλώδιο της συσκευής αυτής υποστεί ζημιά, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από την εξουσιοδοτημένη υπηρεσία τεχνικής υποστήριξης ή από εξουσιοδοτημένο άτομο, για να αποφευχθούν κίνδυνοι.

Από τη λάθος επισκευή μπορούν να προκύψουν σοβαροί κίνδυνοι για τον χρήστη.

Μήκος του προσωπικού καλωδίου: 1,20 m.

Ηλεκτρολογικά χαρακτηριστικά:

Αυτά βρίσκονται στην πινακίδα τύπου, η οποία φαίνεται μετά την αφαίρεση του πλαισίου του φίλτρου, στο εσωτερικό χρώμα της συσκευής.

Μην βάζετε τα χέρια σας στην έξοδο καλύπτρας αέρα.

Αυτός ο απορροφητήρας κουζίνας ανταποκρίνεται στις διατάξεις της ΕΚ περί αντιπαραθετικών συστημάτων.

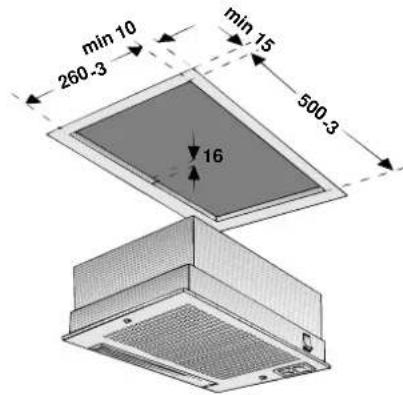

Τοποθέτηση

Ο απορροφητήρας είναι ιδιαίτερα κατάλληλος για τοποθέτηση σε κάτω από καμινάδα ή τοίχο.

Για την ιδανική απορρόφηση (ιδιαίτερα σημαντική περίπτωση τοποθέτησης της ηλεκτρικής κουζίνας στο κέντρο του δωματίου):

Ο απορροφητήρας πρέπει να τοποθετηθεί όσο το δυνατόν πιο κοντά σε αεραγωγό. Τα περιβάλλοντα έπιπλα πρέπει να καλύπτουν ολόκληρη την επιφάνεια της βάσης ή τοίχου.

Για την τοποθέτηση πρέπει ανάλογα με την περίπτωση να υπάρχουν τα ακόλουθα ανοίγματα:

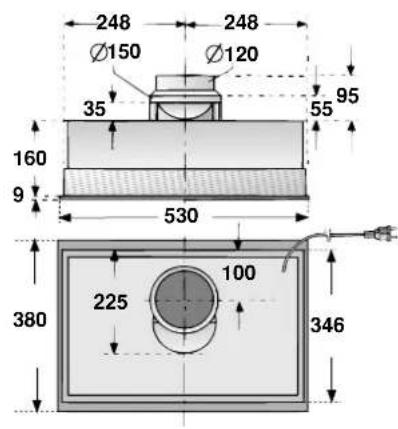

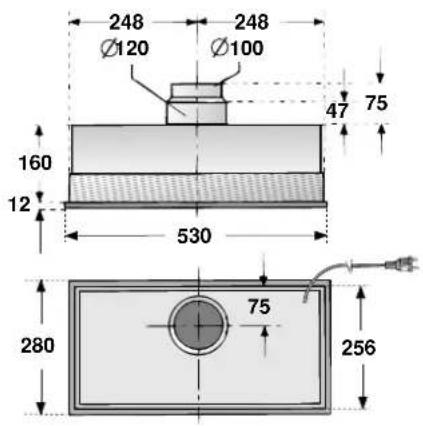

Απορροφητήρας με ηλεκτροκινητήρα, 53cm πλάτος, με 1 κινητήρα:

Απορροφητήρας με ορθογώνιο διακόπτη, 53cm πλάτος, με 1 και 2 κινητήρες:

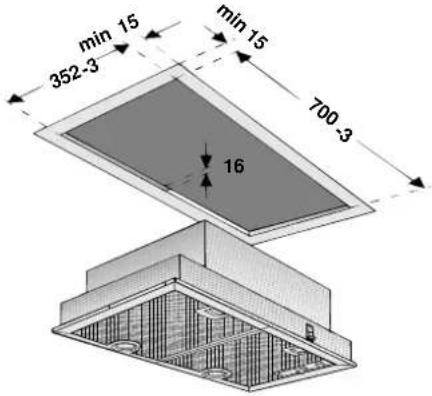

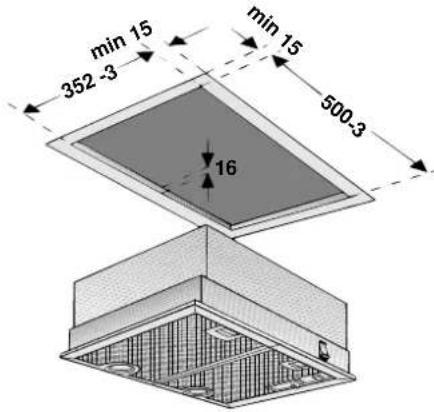

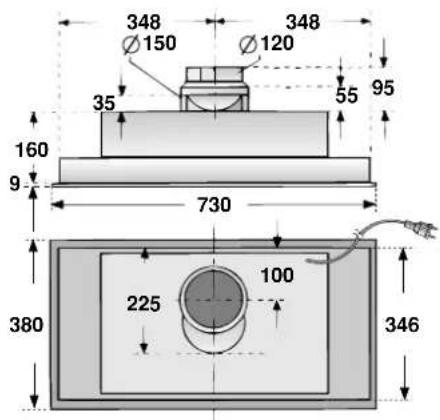

Τοποθέτηση

Απορροφητήρας με ορθογώνιο διακόπτη, 73cm πλάτος, με 1 και 2 κινητήρες:

1. Αφαιρέστε το πλέγμα του φίλτρου (βλ. οδηγίες χρήσης).
2. Κάντε την ηλεκτρική σύνδεση.
3. Βγάλτε τον απορροφητήρα από το κουτί και τοποθετήστε τον στο άνοιγμα της τοποθέτησης, έτσι ώστε να κουμπώσει εμπρός και πίσω στο βοήθημα τοποθέτησης.

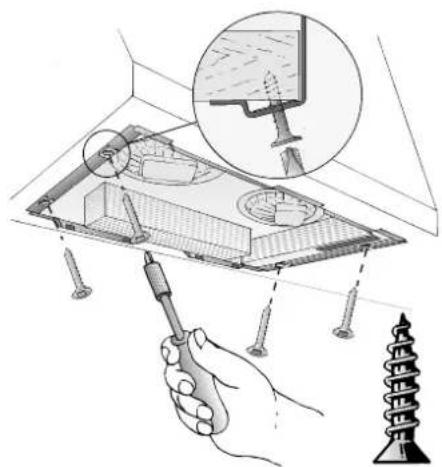

4. Βιδώστε τον απορροφητήρα.

1. Τοποθετήστε την πλευρά του φίλτρου και αφαιρέστε το (βλ. οδηγίες χρήσης).

Βάρος σε kg:

Παραλαγή	Πλάτος	Ακάθ. aερας	Αγακ. aερας
με 1 κινητίρα παπκτροδιακόπης	53 cm	5,0 6	3
με 1 κινητίρα συραταρώς διακόπης	53 cm	9,5	10,7
με 1 κινητίρα συραταρώς διακόπης	73 cm	10,3	11,6
με 2 κινητίρες συραταρώς διακόπης	53 cm	8,3	9,5
με 2 κινητίρες συραταρώς διακόπης	73 cm	8,7	9,9

Τηρούμε το δικαίωμα αλλαγών από πλευράς κατασκευής για τα πάγια τεχνικής εξέλιξης.

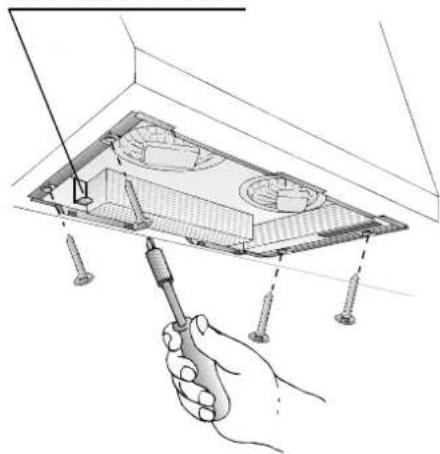

Αφαιρέστε

1. Αυτοί είναι οι βίδες. 2. Κρατήστε τον απορροφητήρα από κάτω, τραβήξτε τον εμπρός και πίσω από τα ελάσματα τοποθέτησης.

Ελάσματα τοποθέτησης

1. Βγάλτε τον απορροφητήρα, τραβώντας τον προς τα κάτω.

	Z 5154X0
	Z 5155X0
	461423
	481051
	095660
