GEBRUIKSAANWIJZING D5625X0GB NEFF

nl Gebruiks- en montageaanwijzing

Gebruiksmogelijkheden

Voor het eerste gebruik

Gebruik met luchtafvoer

De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter maar buiten.
Het vetfilter neemt de vaste bestanddelen van de keukenwasm op.
De keuken blijft in grote mate vrij van en reuk.

Gebruik met circulatielucht

Hiertoe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud). Het actieve-kooffilter is verkrijgbaar in de vakhandel (zie Extra toebehoren op de LASTE pagina.
De ventilator van de afzuiqkap zuigt de keukenwasem aan en leidt deze door het vetfilter en het filter met actieve kool gereinigd maar de keuken terug.
Het vetfilter neemt de vettige bestanddelen van de keukenwasm op.
Het filter met actieve kool bindt dereukstoffen.

Onder de afzuiqkap nicht flamberen. Brandgevaar bij het vetfilter door opstijgende vlammen.
De kookzones要去 Aluminium zijn bedekt met pannen.
Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

Gebruik Niet alle gaskookzones tegelijk langdurig (max. 15 minutes) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuiqkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie ofeer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

Bedieren van de afzuigkap

A De keukenwasem wordt op de doeltreffendste manier verwijderd d oor:
Inschakelen van de afzuigkap bij het begin van het koken.
Uitschakelen van de afzuigkap pas enkele minuten na het einde van h koken.

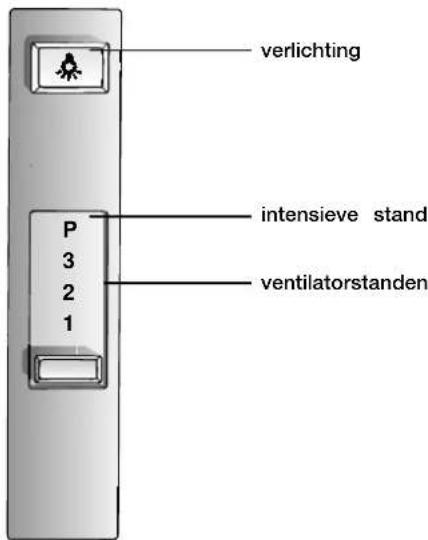

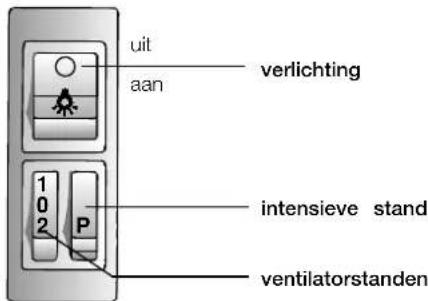

Bedieningselementen van de verschillende modellen

Voor het eerste gebruik

Belangrjke aanwijzingen

Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogenuitsluitend worden uitgevoerd ooreenvakman.

Wanner de aansluitkabel van dit apparaat beschadigd raakt, moet hij worden verrangen door de fabrikant, diens klantenservice of een overeenkomstig gekwalificeerde persoon, om gezaren te voorkomen.

Door ondeskundige reparaties kunnen aanzienlijke gezaren voor de gebruiker ontstaan.

Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd.
Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montagevoorschrift).
Afzigkap uitsluitend met
ingeschroefde lampen gebruiken.
Defecte lampen dienen onmiddelijk verzangen te worden om overbelasting van de overige lampen te voorkomen.
Afzuigkap nooit zonder vetfilter gebruiken.
Oververhit vet en olie is gemakkelijk ontvlambaar. Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.

N.B.: de verlichting kan op elk gewenst tijdstip worden gebruikt, ook wanneer het uitschuifbaar gedeelte maar binnen is geduwd.

Voor het opnemen van de vettige bestanddelen van de keukenwasm konnen verschillende vetfilters worden gebrukt.

Vlies-vetfilter

De filtermat bestaatuit moeilijk ontv lambaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten worden de ontvlambaarheid groter en kan de werkung van afzuigkap nadelig worden beinvloed.

Belangrijk:

Door het op tijd verwangen van het vliesvetfilter worden brandgevaar voorkomen, dat kan ontstaan door opstuwing van warmte bij het frituren of braden.

Vervangen van het vlies-vetfilter:

Bij normala gebruik (1 tot 2 u ur per dag) moet het vlies-vetfilter na 8 tot 10 weken worden verrangen. Bij bedrukte vlies-vetfilters uiterlijk wonneer de gekleurde opdruk onduidelijk worden.
Gebruik uitsluitend originele filters. Daardoor wordt aan de veiligheidsvoorschriften voldaan en wordt een optimale werking gewaarborgd.

Afvoer van het oude vlies-vetfilter:

Vlies-vetfilters bevatten geen schadelijkke stoffen. Ze können tot compost worden verwerkt en als gift-afval worden afgevoerd.

Metalen vetfilter

De filtermat bestaatuit onbrandbaarmaterialiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten worden de ontvlambaarheid groter en kan de werkung van afzuigkap nudelig worden beinvloed.

Belangrijk:

Het metalen vetfilter opijd reinigen.

Reinigen van het metalen vetfilter:

Bij normala gebruik (1 tot 2 u ur per dag)
moet het metalen vetfilter na 8 tot 10
weken worden gereinigd.

Het reinigen kanplaatsvinden in devaatwasmachine. Daar bij kan een lichte verkleuring optreden.

Belangrijk:

Een sterk verzadigd metalen vetfilter nicht samen met vaatwerk reinigen.

Bij het met de hand reinigen, filtermat in heet sop enkele uren inweken. Daarna afborstelen, goed uitspoelen en latent afdruipen.
Gebruik uitsluitend o riginele filters. Daardoor wordt de optimale werkig gewaarborgd

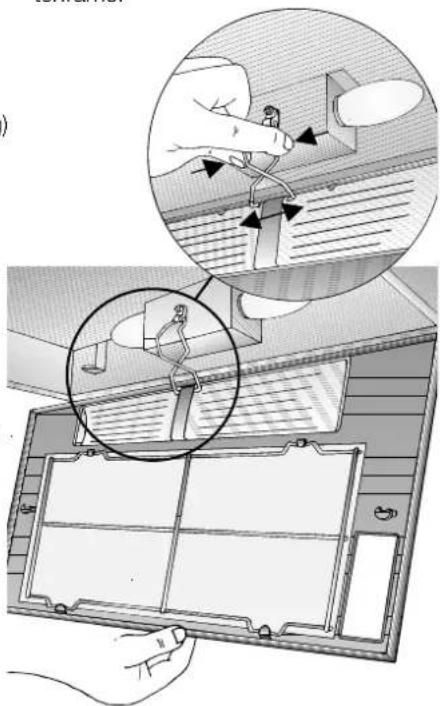

Uit- en inbouwen van het vetfilter Bij afzuigkappen met een filtermat:1. Draai de handgrepen links en rechts op filterrooster.

1. Druke borgveer in en verwijder het filterframe.

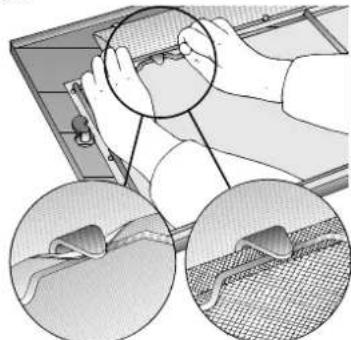

3.Verwijder het draadrooster en verrang de filtermat.

1. Monteer het filterframe in o mgekeerde volgorde.

De borgveer weeer aanbrengen. De vergrendeling van het filterframe moet links en rechts vastzitten!

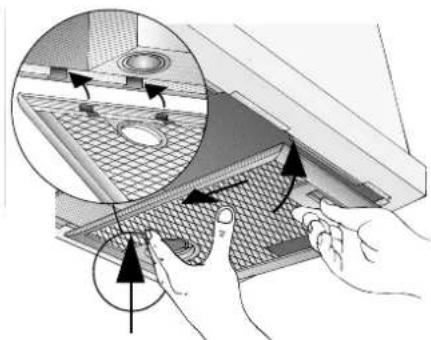

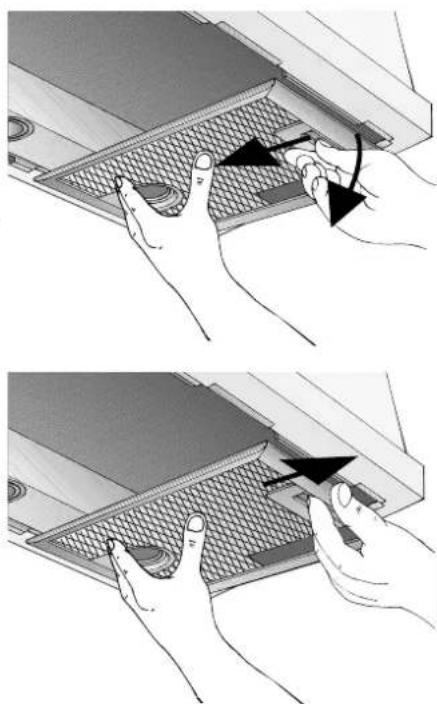

Bij afzuigkappen met tweet filtercassettes:

Attentie: De halogeenlampen要去en uitgeschakeld en a fgekoeld zich.

1. Druk de vergrendeling op de vetfilters in de pijlichting in en klap het vetfilter eeniets maar onderen. Maak hem los door hem maar u toe te trekken.

1. Reinig de vetfilters.
2. Breng de gereinigde vetfilters weeer aan.

Uit- en inbouwen van het actievekoolfilter

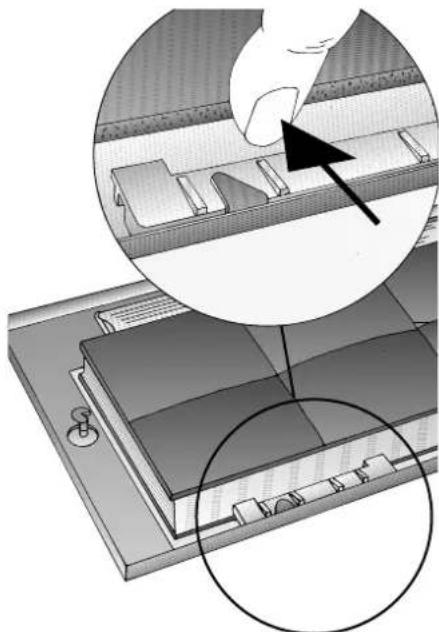

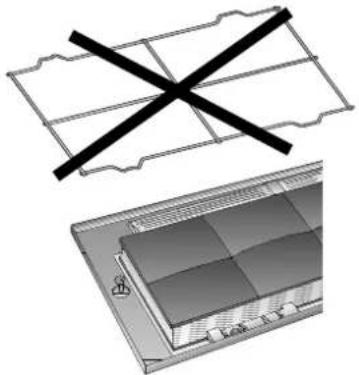

Bij afzuiigkappen met een filtermat:

1. Uitbouwen van het filter, zie Vetfilter. Het draadrooster is bij inbouw van een actieve-koolfilter nicht nodig.

1. Leg het actieve-koolfilter op de filtermat en klem hem vast.

1. Monteren van het filterframe. Zie Vetfilter.

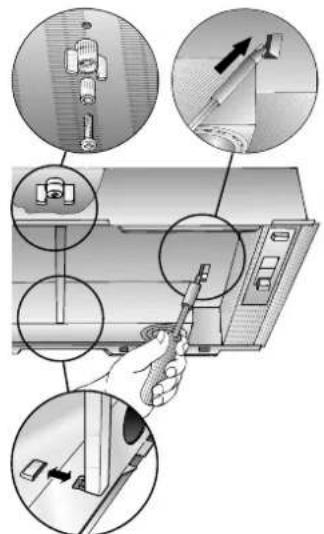

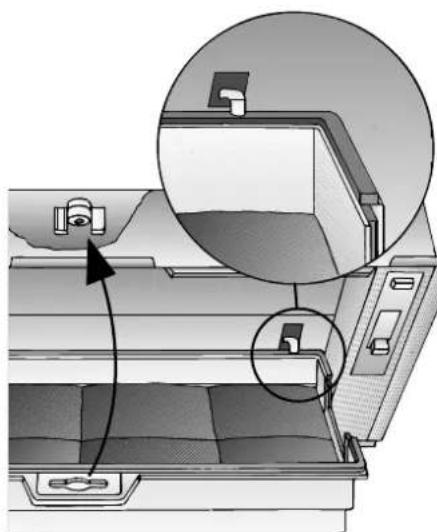

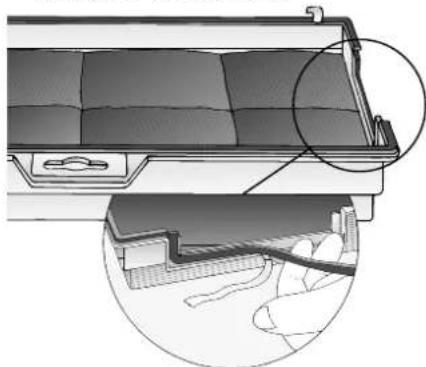

Bij afzuigkappen met twee filtercassettes:

1. Verwijder de filtercassette. Zie vetfilter.

2. Steek de schroef door de vleugelmoer en de huls en draai de schroef vast in het midden van het tussenschot (alleen nodig bij de eerste montage). Schroef, huls en vleugelmoer zijn bijgevoegd bij het actieve-koolfilter.

3. Druk met een schroevendraier de twee lippen op het tussenschot maar binnen. Als er een afstandsrail is ingebouwd,要去 u d ez e verwilderen.

1. Plak het actieve-kooffilter af met de bij-gevoegde auflichtstrook.

1. Plaats het actieve-kooffilter gegen de achterkant, klap hem omhoog en zet hem in het midden vast met de vleugelmoer. Als u de a fstandsrail hebt verwijderd, moet u deze wee aanbrengen.

1. Breng de twee filtercassettes wee aan. Uitbouwen:

Het uitbouwen gebeurt in omgekeerde volgorde.

Vervangen van het actieve-kooffilter: Bij normala gebruik (dagelijks 1 a 2 ur) moet het actieve-kooffilter ongeveer 1x per aanr worden verwangen.

Het actieve-koolfilter is verkrijgbaar in de VAKHANDEL (zie Extra toebehoren op de laatste pagina).

Gebruik uitsluitend originele filters. Dit waarborgt een optimale werkinq.

Afvoeren van het oude actieve-kooffilter: Actieve-kooffilters bevatten geen schadelijke stoffen. Ze können bij het gewone hui vuil worden gedaan.

Schakel de afzuigkap uit en maak hem stroomloos door de stekker uit het stopcontact te trekken of door de stroomonderbreker van de huisinstallatie uit te schakelen.

Bij het verwangen van het vetfilter (zie filter en onderhoud) het neergeslagen vet van de bereikbare delen van het huis verwijderen. Daardoor wordt brandgevaar voorkomen en blijft de optimale werkinq in stand.
Gebruik voor het reinigen van de afzuiqkap een heet afwassopje of een zacht glasreinigingsmiddel.
Gebruik bij sterkere (oudere) verruiling een ruitenreinigingsmiddel.
Vastgekoekt vuil nicht loskrabben, maar inweken met een vochtige doeck.
Geenschurm middlen gebruiken.

Attentie: De bedieningstoetsen uitsluitend reinigen met een mild afwassopje en een zacht, vochtige doek.

Gelakte, aluminium en k unstof oppervlakken:

Geen schurende middelen of schuursponsjes gebruiken.
Geen droge doeken gebruiken.
Geen agressieve, zuur- of looghoudende reinigingsmiddelen gebruken.
N.B.: alcohol (spiritus) Niet op kunststof oppervlakken gelebruiken, anders können doffe plekken ontstaan.
Voorzichtig! Keuken voldoende ventilieren, geen open vuur.

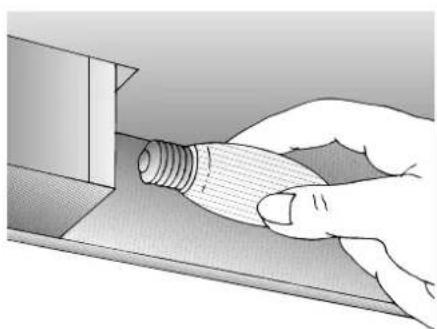

Vervangen van de lampen

1. Schakel de afzuigkap uit en maak hem stroomloos door de stekker uit het stopcontact te trekken of door de stroomonderbreker van de huisinstallatie uit te schakelen.

2. Verwijder het filterframe.
   Zie Vetfilter.

3. Vervang de lamp (in de vakhandel verkrijgbare gloeilamp, max. 40 watt, fitting E14).

1. Monteren van het filterframe.

Zie Vetfilter.

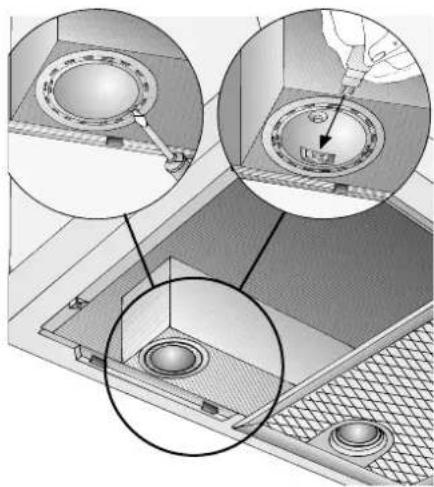

Halogenlampen:

1. Schakel de afzuigkap uit en maak hem stroomloos door de stekker uit het stop contact te trekken of door de stroomonderbreker van de huisinstallatie uit te schakelen.
   De halogeengloeilampen worden ze hier tijdens het gebruik. Ook nadat ze+zijn uitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.
2. Verwijder de lampenring met behulp van een schroevendraier of iets dergelijks. Afb. 4.
3. Vervang de halogeengloeilamp (gewone halogeengloeilamp, 12 V, max. 20 watt, voetie G4).

Let op: plugfitting. A fb. 5.
Gebruik een schone doeok om degloeilampen vast te pakken.

1. Breng de lampenring weeer aan.
2. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.

N.B: Controller of de lampen goed+zijn aangebracht als de verlichting Niet goed werkkt.

Montagevoorschrift:

Storingen

Bij eventuele vragen of storingen kunt u bellen met de klantenservice. (Zie de lijst met klantenservicecentra). Geeft u bij het telefoongesprek op:

E-Nr.

F

D

Vulh et nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u v indt in de binnenruimte van de afzuigkap nadat u h et filterrooster hebt verwijderd.

Belangrijke voorschriften

Oude apparaten zich geen waardeloos afval. Door een milieubewuste afvoer kuren waardevolle materialen opniewu worden gebruikt. Maak het oude apparaat onbruikbaar voordat u h et afvoert.
Uw neue apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruekte materialen zijn milieuvriendelijk en+kunnen opnieuw worden gebruikt.Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeenteaar de beste manier om uw oude apparaat en de verpakking af te voeren.
De wasemafzigkap is geschikt voor gebruik met luchtafvoer of met luchtcirculation.
De wasemafzuiigkap allijd boven het midden van het fornuis aanbrengen.
Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuiigkap: 650 mm.
Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kanuitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuiigkap alleen toegestaan als het fornuis een gesloten, Niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt Niet voor gasfornuizen en gasplateaus.
Hoe kleiner de afstand tussen wasemaf-zuigkap en branders is, hoe groter de mogelijkheid i s d at zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels konnen vormen.

Extra voorschriften bij gaskook-aparatur:

Bij de montage van gaskookzones要去en de geldende wettelijke nationalevoorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht wordengenomen.
De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gas-formuis要去en in acht worden genomen.
Slechts aan een zijde van de wasemafzuiigkap mag zich na de inbouw een hove kast of hove wand bevinden. Afstand minstens 50 mm.

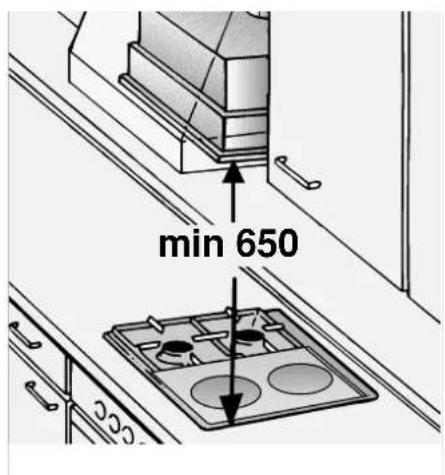

Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzigkap: 650 mm.

Afzuigkap met luchtafvoer

De afvoerlucht worden via een afvoerschacht.
haar boven of rechtsstreeks door de
buitenmuur hier buiten geleid.

De afvoerlucht mag nicht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zich opgesteld.

Als de lucht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden verkreten.

As de wasemafzugkap worden gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook

installations worden gezruikt (zoals gas, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglichk als de onderdruk van 4 P a (0,04 mbar) in de opstellingsruimte van de stoookinstallatie nicht worden overschreten.

Dit kan worden bereikt als verbrandingslucht kan worden toegevoerd door Nietafsluitbare openingen, bijvoorbeeld in deuren, ramen, luchttoevoer- en luchtafvoermuurkasten of door andere technische maatregelen zoals wederzijdse vergrendeling en dergelijke.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhoven van de grenswaarde.
Opmerking: bij de beordeling moet altfijde de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijoorbeeld kookplateu en gasfornuis, worden deze regel Niet toegepast.

Bij de afvoer van lucht要去en de voorschriften van de bevoegde instanties in acht worden genomen.

Als de wasemafzuigkap worden gebruikt met luchtcirculatie en actieve-kooffilter is het gebruik zonder beperking möglichk.

Als de afvoerlucht door de buitenmuur\ wordt geleid, moet een telescoop-murkast worden gebruikt.

t Verbinding tussen wasemafzuigkapentelescoup-murkast:

met een luchtafvoerslang of -buis.

Bij gelebruik met luchtafvoer要去 een terugslagklep worden ingebouwd in de afzuiigkap, indien dieze Niet aanwezig is in de luchtafvoerbuis of muurkast. Als er geen terugslagklep bij het apparaat is geleverd, kan dieze bij de vakhandel worden aangeschaff (zie Extra toebehoren op de laatstepagina).

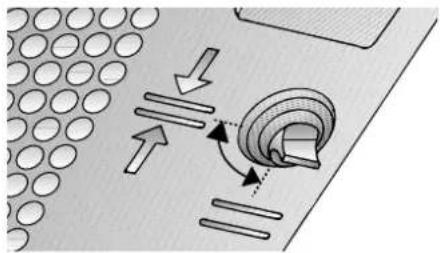

Monteren van de terugslagklep

De twee pennen van de terugslagklep in de gaten van het afvoerluchtaansluitstuk of van de luchtafvoeropening steken.

Voor de montage controleren of het opschrift/stempel zich aan de buitenkant bevindt.

Optimale werking van de afzuigkap:

Ronde buizen:

Korte, gladde luchtafvoerbuis.
Zo min möglich bochten in de buis.
Zo groot möglichke buisdiameter (optimaal 150 mm) en zo groot möglichke buisbochten.

Onze aanbeveling:uitvoering met een motor: binnendiameter minimaal 120~mm -uitvoering met twee motoren: binnendiameter minimaal 150~mm

Rechthoekige kanalen要去en ein
inwendige doorsnede haben die gelse
jkwaardig is aan die van ronde buizen
met 120/150 mm binnendiameter.
120 mm ca. 113^2 cm
150 mm ca. 177^2 cm
Bij afwijkende buisdiameters: afdicht strips gebruiken
Bij gebruik met luchtafvoer zorgen voor voldoende luchttoevoer.

Buisaansluiting

Afzugkappen met luchtafvoeropening 120 mm:

Luchtafvoerbuis 100 mm

Verloopstuk (zie Speciaal toebehoren op de LASTe pagina) op het luchtafvoeraansluitstuk steken en.daaraan de luchtafvoerbuis bevestigen.

Luchtafvoerbuis 120 mm

Luchtafvoerbuisrechtstreeks op het luchtafvoeraansluitstuk bevestigen.

Afzugkappen met luchtafvoeropening 150 mm:

Luchtafvoerbuis 120 mm

Verloopstuk (zie Extra toebehoren op de LASTe pagina) bevestigen op de luchtafvoeropening.
Luchtafvoerbuis bevestigen op het verloopstuk.

Luchtafvoerbuis 150 mm

Luchtafvoerbuisrechtstreeks op deluchtafvoeropening bevestigen.
Als er een terugslagklep is gemonteerd, controlleren of deze goed werkt.

Afzuigkappen met rechthoekige luchtafvoeropening:

Het bijgevoegde luchtafvoeraansluits-tuk vastschroeven op de luchtafvoeropening,

Gebruik met circulatielucht

De door een extra
actieve-koolfilter
gereinigde lustcht
wordt teruggeleid
in het vertrek.
Bij gebruik met circulatielucht moet de luchtafvoeropening wor

den afgeschermd door een beschemrooster (zie Extra toebehoren op delaatste pagina) om mechanische of elektrische gevaren te voorkomen.

Elektrische aansluiting Inbouwen

De afzuigkap mag uitsluitend worden aangesloten op een stopcontact met randaarde dat volgens de voorschriften is geinstalleerd. Het stopcontact met randaarde dient zo zichdcht möglich bij het apparaat te worde aangebracht en dient toegankelijk te zichn. Als het stopcontact na de montage van de afzuigkap Niet bereikbaar is, moet er een stroomonderbreker worden aangebracht in de huisinstallatie. Als stroomonderbreker gelden schakelaars met een contactopening vaneer dan 3 mmenuit schake voor alle polen. Hiertoe behoren veiligeidsschakelaars enzekeringen.

Bij reparations moet het gehele apparaat stroomloos worden gemaakt.

Reparaties mogen uitsluitend door een vakman worden uitgevoerd.

Wanneer de aansluitkabel van dit apparaat beschadigd raakt, moet hij worden verrangen door de fabrikant, diens klantenservice of een overeenkomstig gekwalifi- ceerde persoon, om gevaren te voorkomen.

Door ondeskundige reparaties kuren er aanzienlijke gezaren ontstaan voor de gebruiker.

Lengte van de aansluitkabel: 1,20 m.

Elektrische gegevens:

De elektrische gegevens vindt u binnen in het apparaat op het typeplaatje; hiertoedient u het filterframe te verwijderen.

Nooit in de luchtafvoeropening grijpen.

Dit apparaat voldoet aan de EG-radioontstoringsvoorschriften.

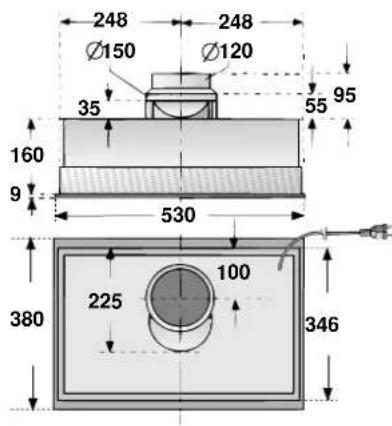

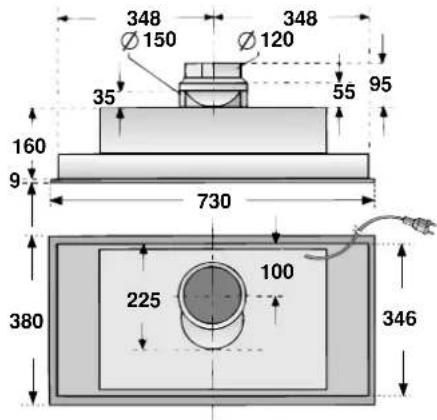

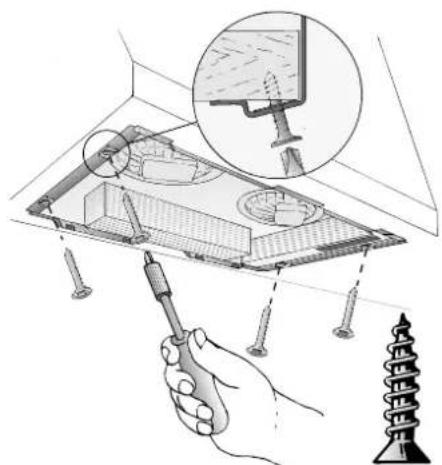

De afzigkap is zeer geschikt voor inbouw Afzigkap met schuifregelaar, 53 c m reed, in schoorstenen en rookvangers. met 1 of 2 m otoren:

Voor een optimale afzuigwerking (vooral belangrijk bij kookeilanden:

De afzuigkap z o h oog möglichk in de ombouw monteren.
De ombouw moet het gehele kookvlak bedekken.

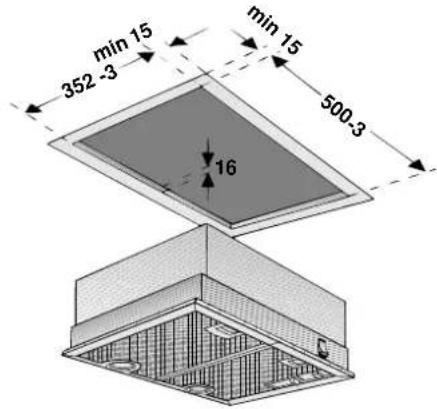

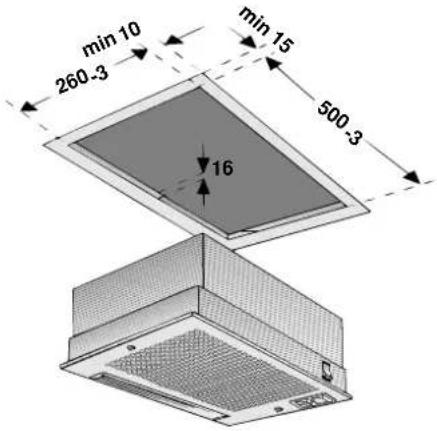

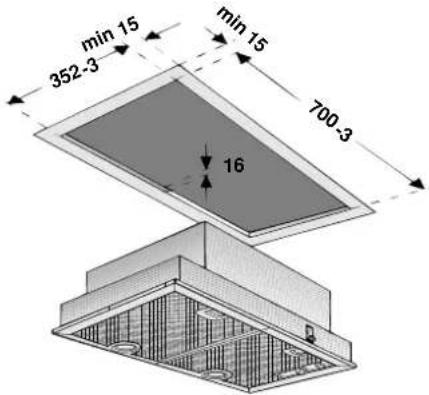

Voor de inbouw要去 afhankelijk van de variant de volgende uitsparingen beschikbaar zijn:

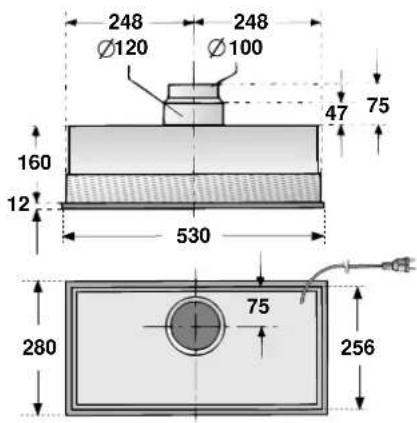

Afzuigkap met wipschakelaar, 53 cm breed, 1 motor:

Inbouwen

Afzuigkap met schuifregelaar, 73cm b reed met 1 of 2 m otoren:

1. Filterrooster verwijdenen (zie gebruiksaanwijing).
2. Elektrische aansluiting tot stand brengen.
3. Afzuigkap in de inbouwopening omhoogdrukken tot de montagehulp vooraan en achteraan vastklikt.
4. Afzugkap vastschroeven.

1. Filterrooster aanbrengen en vergrende- len (zie gebruksaanwijzing).

Gewicht in kg:

Uitvoering	Breedte	Afvoer-lucht	Circulatie-lucht
1-motor wipschakelaar	53 cm	5,0 6,3
1-motor schuifregelaar	53 cm	9,5	10,7
1-motor schuifregelaar	73 cm	10,3	1,6
2-motor schuifregelaar	53 cm	8,3	9,5
2-motor schuifregelaar	73 cm	8,7	9,9

Constructiewizigingen in het kader van technische ontwikkelingen voorbehonden.

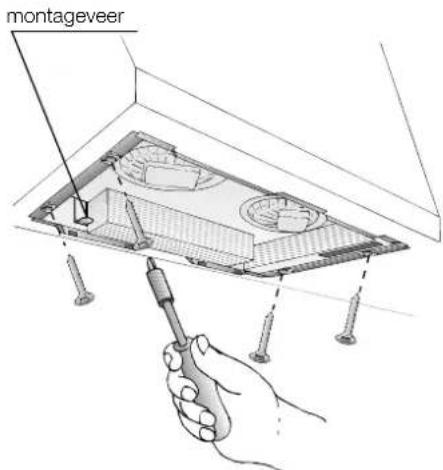

Uitbouwen

1. Schroeven losdraaien.
2. Afzuigkap onderaan vasthouden, vooraan en achteraan aan de montageveer trekken.

1. Afzuigkap maar anderen verwijderen.
