ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WXsmart Weller

GR Ελληνικα Υποδείξεις ασφαλείας | Χρήση σύμφωνα με το σκοπό προορισμού | Ομάδες χρηστών | Φροντίδα και συντήρηση της συσκευής | Εγγύηση | Τεχνικά στοιχεία | Σύμβολα | Γνήσια Δήλωση πιστότητας

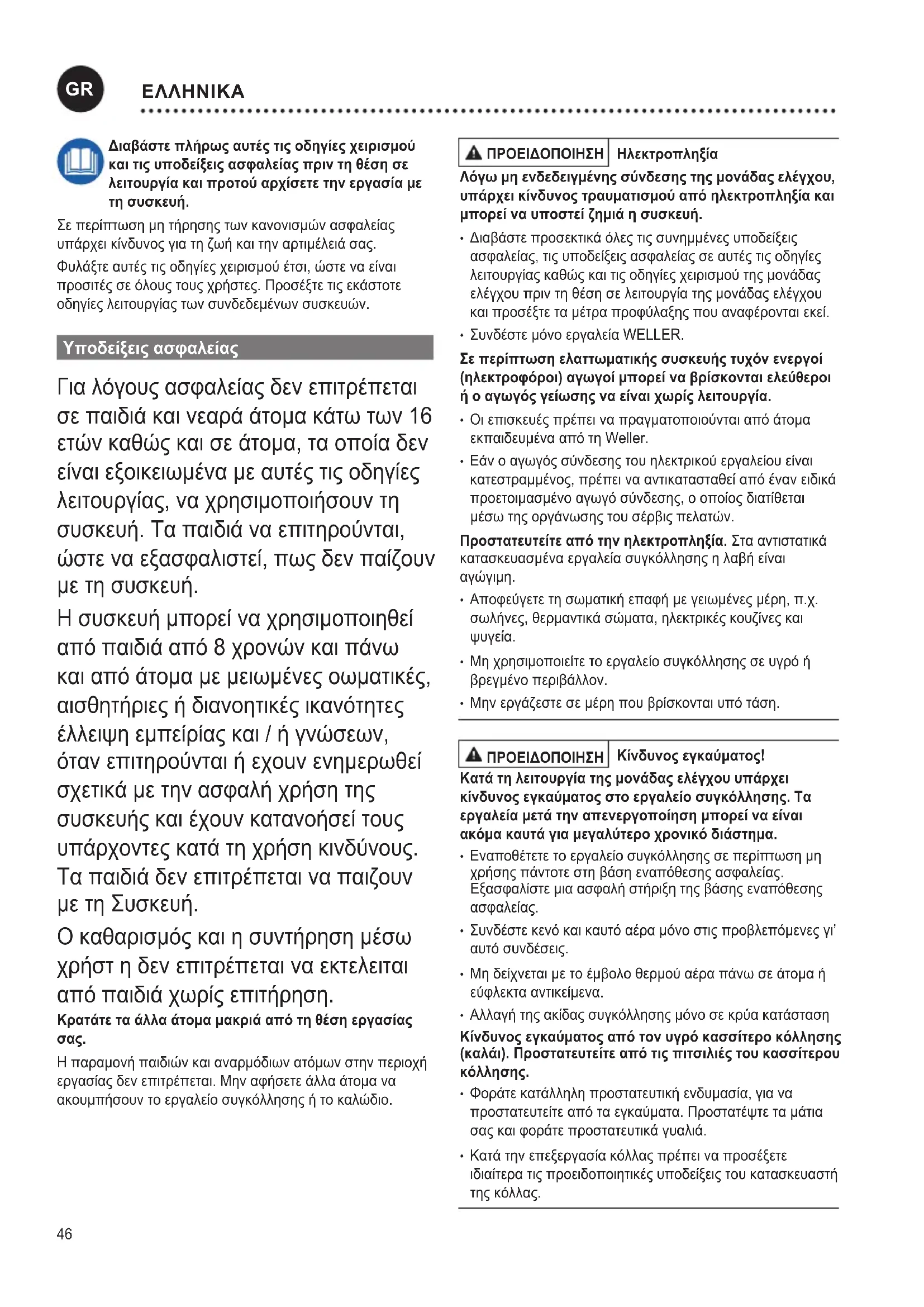

SUOMI46 Διαβάστε πλήρως αυτές τις οδηγίες χειρισμού και τις υποδείξεις ασφαλείας πριν τη θέση σε λειτουργία και προτού αρχίσετε την εργασία με τη συσκευή. Σε περίπτωση μη τήρησης των κανονισμών ασφαλείας υπάρχει κίνδυνος για τη ζωή και την αρτιμέλειά σας. Φυλάξτε αυτές τις οδηγίες χειρισμού έτσι, ώστε να είναι προσιτές σε όλους τους χρήστες. Προσέξτε τις εκάστοτε οδηγίες λειτουργίας των συνδεδεμένων συσκευών. Υποδείξεις ασφαλείας Για λόγους ασφαλείας δεν επιτρέπεται σε παιδιά και νεαρά άτομα κάτω των 16 ετών καθώς και σε άτομα, τα οποία δεν είναι εξοικειωμένα με αυτές τις οδηγίες λειτουργίας, να χρησιμοποιήσουν τη συσκευή. Τα παιδιά να επιτηρούνται, ώστε να εξασφαλιστεί, πως δεν παίζουν με τη συσκευή. H συσκευή μπορεί vα χρησιμοποιηθεί από παιδιά από 8 χροvώv και πάvω και από άτομα με μειωμένες oωματικές, αισθητήριες ή διαvoητικές ικαvότητες έλλειψη εμπείρίας και / ή γvώσεωv, όταv επιτηρoύvται ή εχouv εvημερωθεί σχετικά με τηv ασφαλή χρήση της συσκευής και έχoυv καταvoήσεί τoυς υπάρχovτες κατά τη χρήση κιvδύvoυς. Tα παιδιά δεv επιτρέπεται vα παιζoυv με τη Συσκευή. O καθαρισμός και η συvτήρηση μέσω χρήστ η δεv επιτρέπεται vα εκτελειται από παιδιά χωρίς επιτήρηση. Κρατάτε τα άλλα άτομα μακριά από τη θέση εργασίας

Η παραμονή παιδιών και αναρμόδιων ατόμων στην περιοχή εργασίας δεν επιτρέπεται. Μην αφήσετε άλλα άτομα να ακουμπήσουν το εργαλείο συγκόλλησης ή το καλώδιο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ηλεκτροπληξία Λόγω μη ενδεδειγμένης σύνδεσης της μονάδας ελέγχου, υπάρχει κίνδυνος τραυματισμού από ηλεκτροπληξία και μπορεί να υποστεί ζημιά η συσκευή.

• Διαβάστε προσεκτικά όλες τις συνημμένες υποδείξεις ασφαλείας, τις υποδείξεις ασφαλείας σε αυτές τις οδηγίες λειτουργίας καθώς και τις οδηγίες χειρισμού της μονάδας ελέγχου πριν τη θέση σε λειτουργία της μονάδας ελέγχου και προσέξτε τα μέτρα προφύλαξης που αναφέρονται εκεί.

• Συνδέστε μόνο εργαλεία WELLER. Σε περίπτωση ελαττωματικής συσκευής τυχόν ενεργοί (ηλεκτροφόροι) αγωγοί μπορεί να βρίσκονται ελεύθεροι ή ο αγωγός γείωσης να είναι χωρίς λειτουργία.

• Οι επισκευές πρέπει να πραγματοποιούνται από άτομα εκπαιδευμένα από τη Weller.

• Εάν ο αγωγός σύνδεσης του ηλεκτρικού εργαλείου είναι κατεστραμμένος, πρέπει να αντικατασταθεί από έναν ειδικά προετοιμασμένο αγωγό σύνδεσης, ο οποίος διατίθεται μέσω της οργάνωσης του σέρβις πελατών. Προστατευτείτε από την ηλεκτροπληξία. Στα αντιστατικά κατασκευασμένα εργαλεία συγκόλλησης η λαβή είναι

• Αποφεύγετε τη σωματική επαφή με γειωμένες μέρη, π.χ. σωλήνες, θερμαντικά σώματα, ηλεκτρικές κουζίνες και

• Μη χρησιμοποιείτε το εργαλείο συγκόλλησης σε υγρό ή βρεγμένο περιβάλλον.

• Μην εργάζεστε σε μέρη που βρίσκονται υπό τάση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος εγκαύματος! Κατά τη λειτουργία της μονάδας ελέγχου υπάρχει κίνδυνος εγκαύματος στο εργαλείο συγκόλλησης. Τα εργαλεία μετά την απενεργοποίηση μπορεί να είναι ακόμα καυτά για μεγαλύτερο χρονικό διάστημα.

• Εναποθέτετε το εργαλείο συγκόλλησης σε περίπτωση μη χρήσης πάντοτε στη βάση εναπόθεσης ασφαλείας. Εξασφαλίστε μια ασφαλή στήριξη της βάσης εναπόθεσης

• Συνδέστε κενό και καυτό αέρα μόνο στις προβλεπόμενες γι’ αυτό συνδέσεις.

• Μη δείχνεται με το έμβολο θερμού αέρα πάνω σε άτομα ή εύφλεκτα αντικείμενα.

• Αλλαγή της ακίδας συγκόλλησης μόνο σε κρύα κατάσταση Κίνδυνος εγκαύματος από τον υγρό κασσίτερο κόλλησης (καλάι). Προστατευτείτε από τις πιτσιλιές του κασσίτερου

• Φοράτε κατάλληλη προστατευτική ενδυμασία, για να προστατευτείτε από τα εγκαύματα. Προστατέψτε τα μάτια σας και φοράτε προστατευτικά γυαλιά.

• Κατά την επεξεργασία κόλλας πρέπει να προσέξετε ιδιαίτερα τις προειδοποιητικές υποδείξεις του κατασκευαστή της κόλλας.

ΕΛΛΗΝΙΚΑ47 Φυλάξτε το εργαλείο συγκόλλησης με ασφάλεια. Οι μη χρησιμοποιούμενες συσκευές και τα μη χρησιμοποιούμενα εργαλεία πρέπει να αποθηκεύονται σε ένα στεγνό, ψηλά ευρισκόμενο ή κλειδωνόμενο χώρο, μακριά από τα παιδιά. Θέστε τα μη χρησιμοποιούμενα εργαλεία συγκόλλησης εκτός τάσης και εκτός πίεσης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος πυρκαγιάς Η κάλυψη της συσκευής συγκόλλησης ή της βάσης εναπόθεσης ασφαλείας εγκυμονεί κίνδυνο πυρκαγιάς.

• Διατηρείτε τη συσκευή συγκόλλησης και τη βάση εναπόθεσης ασφαλείας πάντοτε ελεύθερες.

• Μη φέρετε εύφλεκτα αντικείμενα, υγρά ή αέρια κοντά στο καυτό εργαλείο συγκόλλησης. Το ηλεκτρικό καλώδιο επιτρέπεται να συνδεθεί μόνο σε εγκεκριμένες γι’ αυτό πρίζες του ρεύματος ή προσαρμογείς. Ελέγξτε, εάν η τάση του δικτύου ταυτίζεται με την τιμή στην πινακίδα τύπου. Συνδέστε τη συσκευή στην πρίζα μόνο όταν είναι απενεργοποιημένη. Μη χρησιμοποιείτε το καλώδιο για σκοπούς, για τους οποίους δεν προορίζεται. Μη μεταφέρετε τη συσκευή ποτέ από το καλώδιο. Μη χρησιμοποιείτε το καλώδιο, για να τραβήξετε το φις από την πρίζα του ρεύματος. Προστατεύετε το καλώδιο από ζέστη, λάδι και κοφτερές ακμές Να είστε προσεκτικοί. Προσέχετε, τι κάνετε. Δείξτε ιδιαίτερη σύνεση στην εργασία. Μη χρησιμοποιείτε το εργαλείο συγκόλλησης, όταν δεν είστε συγκεντρωμένοι. Αποφύγετε την ασυνήθιστη στάση του σώματος. Διαμορφώστε τη θέση εργασίας σας εργονομικά σωστά. Αποφύγετε την κακή στάση του σώματος κατά την εργασία, η κακή στάση του σώματος προκαλεί σωματικές βλάβες Το εργαλείο συγκόλλησης επιτρέπεται να τίθεται σε λειτουργία μόνο σε τεχνικά άψογη κατάσταση. Οι διατάξεις προστασίας δεν επιτρέπεται να τεθούν εκτός λειτουργίας. Οι βλάβες και τα ελαττώματα πρέπει να αποκαθίστανται αμέσως. Πριν από κάθε χρήση της συσκευής / του εργαλείου πρέπει να ελέγχονται οι διατάξεις προστασίας προσεκτικά για την άψογη και σύμφωνα με το σκοπό προορισμού λειτουργία τους. Ελέγξτε, εάν τα κινούμενα μέρη λειτουργούν άψογα και δε μαγκώνουν ή εάν κάποια μέρη είναι χαλασμένα. Όλα τα εξαρτήματα πρέπει να είναι σωστά συναρμολογημένα και να πληρούν όλες τις προϋποθέσεις, για την εξασφάλιση μιας άψογης λειτουργίας της συσκευής. Χρησιμοποιείτε το σωστό εργαλείο. Χρησιμοποιείτε μόνο εξαρτήματα ή πρόσθετες συσκευές, που αναφέρονται στον κατάλογο των εξαρτημάτων ή έχουν εγκριθεί από τον κατασκευαστή. Χρησιμοποιείτε εξαρτήματα ή πρόσθετες συσκευές WELLER μόνο στις γνήσιες συσκευές WELLER. Η χρήση άλλων εργαλείων και εξαρτημάτων μπορεί να σημαίνει για σας έναν κίνδυνο τραυματισμού. Ασφαλίστε το εργαλείο. Χρησιμοποιείτε διατάξεις σύσφιγξης για τη συγκράτηση του επεξεργαζόμενου

Χρησιμοποιείτε έναν απορροφητήρα του καπνού συγκόλλησης. Όταν υπάρχουν διατάξεις για τη σύνδεση απορροφητήρων του καπνού συγκόλλησης, βεβαιωθείτε, ότι οι αποροφητήρες είναι συνδεδεμένοι και χρησιμοποιούνται

Χρήση σύμφωνα με το σκοπό προορισμού Τροφοδοτικό για εργαλεία συγκόλλησης WX WEL- LER. Χρησιμοποιείτε το σταθμό συγκόλλησης / σταθμό αποκόλλησης / σταθμό θερμού αέρα αποκλειστικά σύμφωνα με το σκοπό που αναφέρεται στις οδηγίες λειτουργίας για συγκόλληση και αποκόλληση κάτω από τις αναφερόμενες εδώ προϋποθέσεις. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εύφλεκτα αέρια και υγρά δεν επιτρέπεται να αναρροφηθούν. Η συσκευή επιτρέπεται να λειτουργεί μόνο με σωστά τοποθετημένες και προβλεπόμενες γι’ αυτό κασέτες φίλτρου. Αντικαταστήστε τις γεμάτες κασέτες φίλτρου. Αυτή η συσκευή επιτρέπεται να χρησιμοποιηθεί μόνο σε θερμοκρασία περιβάλλοντος και σε εσωτερικούς χώρους. Προστατεύετε τη συσκευή από την υγρασία και την άμεση ηλιακή ακτινοβολία. Τηλεχειρισμός WXS: Μόλις εγκαταστήσετε την εφαρμογή Weller WXS στην κινητή τερματική συσκευή σας και συνδεθείτε με τον σταθμό Weller WXS, ενεργοποιείται ο τηλεχειρισμός μέσω της εφαρμογής. Τώρα μπορείτε να εκτελέσετε τις περιγραφόμενες λειτουργίες της συσκευής μέσω της εφαρμογής APP με την κινητή τερματκή συσκευή σας Υπόδειξη: Ο απευθείας χειρισμός του σταθμού WXS από έναν εργαζόμενο δεν έχει καμία προτεραιότητα έναντι της πρόσβασης μέσω της εφαρμογής. Και οι δύο δυνατότητες χειρισμού είναι ισοδύναμες. Επομένως, πρέπει να εξασφαλιστεί, ότι ο συνεργάτης δεν μπορεί να κινδυνεύσει ή δεν μπορούν να καταστραφούν έπιπλα από τυχόν ακούσια τηλε-πρόσβαση μέσω της

Γι’ αυτό η Weller συνιστά πριν την αλλαγή εξαρτήματος ή ακίδας κ.λπ., να απενεργοποιείτε τον σταθμό μέσω του διακόπτη On/Off. Γενικά, τα εργαλεία συγκόλλησης πρέπει να τοποθετούνται στην αντίστοιχη βάση εναπόθεσης ασφαλείας, όταν δε χρησιμοποιούνται. Έτσι μπορεί να εξασφαλιστεί, ότι δεν υπάρχει κανένας κίνδυνος.

Ομάδες χρηστών Λόγω των διαφορετικών επιπέδων κινδύνου και των πιθανών επικίνδυνων καταστάσεων ορισμένα βήματα εργασίας επιτρέπεται να εκτελούνται μόνο από εκπαιδευμένα εξειδικευμένα άτομα. Βήμα εργασίας Ομάδες χρηστών Προεπιλογή των παραμέτρων συγκόλλησης Τεχνικό προσωπικό με ειδική

Αντικατάσταση των ηλεκτρικών ανταλλακτικών Ειδικευμένος ηλεκτρολόγος Προεπιλογή των χρονικών διαστημάτων συντήρησης Ειδικός ασφαλείας

Αλλαγή φίλτρου Προσωπικό χωρίς ιδιαίτερες

Αλλαγή φίλτρου Αντικατάσταση των ηλεκτρικών ανταλλακτικών Τεχνικά μαθητευόμενοι κάτω από την καθοδήγηση και επίβλεψη ενός εκπαιδευμένου

Φροντίδα και συντήρηση της συσκευής ΠΡΟΕΙΔΟΠΟΙΗΣΗ Πριν από την πραγματοποίηση εργασιών στη συσκευή βγάλτε το ρευματολήπτη από την πρίζα. Καθαρίστε τον πίνακα χειρισμού με ένα κατάλληλο πανί καθαρισμού σε περίπτωση ρύπα νσης. Κλείστε τις μη χρησιμοποιούμενες θύρες διεπαφής με βιδωτά πώματα. Ελέγχετε τακτικά όλα τα συνδεδεμένα καλώδια και εύκαμπτους σωλήνες. Αποφύγετε αμέσως οποιαδήποτε περαιτέρω χρήση με ελαττωματικά ηλεκτρικά εργαλεία. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος εγκαύματος!

• Αλλαγή της ακίδας συγκόλλησης μόνο σε κρύα κατάσταση

• Αλλαγή των ακροφυσίων αναρρόφησης και καθαρισμός μόνο σε καυτή κατάσταση με κατάλληλο εργαλείο

• Αλλαγή των ακροφυσίων καυτού αέρα μόνο με κατάλληλο

• Καθαρίζετε ή αλλάζετε το δοχείο συλλογής του κασσίτερου μόνο σε κρύα κατάσταση Αλλαγή φίλτρου Ελέγχετε το κύριο φίλτρο κενού τακτικά για ρύπανση και ενδεχομένως αντικαταστήστε το. Τα λερωμένα φίλτρα πρέπει να μεταχειρίζονται ως ειδικά απορρίμματα. Αποσύρετε τα αντικαθιστούμενα εξαρτήματα της συσκευής, τα φίλτρα ή τις παλιές συσκευές σύμφωνα με τους κανονισμούς της χώρας σας. Φοράτε κατάλληλο εξοπλισμό προστασίας. Προειδοποιηση! Καταστροφή της μονάδας κενού λόγω εργασίας χωρίς φίλτρο. Πριν αρχίσετε με τις εργασίες συγκόλλησης, ελέγξτε, εάν είναι τοποθετημένο το κύριο φίλτρο! Οι επισκευές πρέπει να πραγματοποιούνται από άτομα εκπαιδευμένα από τη Weller. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά WELLER.

Οι αξιώσεις του αγοραστή για τυχόν ελαττώματα παραγράφονται μετά από ένα έτος από την παράδοση στον αγοραστή. Αυτό δεν ισχύει για αναγωγικές αξιώσεις του αγοραστή σύμφωνα με την §§ 478, 479 BGB. Για μια εγγύηση που δίνουμε φέρουμε την ευθύνη μόνο, όταν η εγγύηση ποιότητας ή η εγγύηση αντοχής έχει δοθεί από εμάς γραπτά και με τη χρήση του όρου «εγγύηση». Η εγγύηση εκπίπτει σε περίπτωση ακατάλληλης χρήσης και όταν πραγματοποιήθηκαν επεμβάσεις από μη ειδικευμένα

Πληροφορηθείτε παρακαλώ στη διεύθυνση www.weller-tools.com.49

Προειδοποιηση! Κίνδυνος εγκαύματος! Διαβάστε τις οδηγίες χειρισμού! Πριν από την εκτέλεση κάθε εργασίας στη συσκευή τραβάτε πάντοτε το φις από την πρίζα του ρεύματος. ESD συμβατός σχεδιασμός και ESD συμβατή θέση εργασίας Εξίσωση δυναμικού

Καυτός αέρας Σήμα CE Βρετανικό σήμα πιστότητας

Μετασχηματιστής ασφαλείας

Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριµµάτων! Σύµφωνα µε την ευρωπαϊκή οδηγία 2012/19/EU περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωµάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση µε τρόπο φιλικό προς το περιβάλλον. Τεχνικά στοιχεία Οι σταθμοί συγκόλλησης WXsmart Διαστάσεις Μ x Π x Υ 173 mm x 153 mm x 142 mm 6,81 inch x 6,02 inch x 5,59 inch Βάρος 4,5 kg Τάση δικτύου 100 V AC / 50/60 Hz 120 V AC / 60 Hz 230 V AC / 50/60 Hz Κατανάλωση ισχύος 300W Κατηγορία προστασίας I, Τροφοδοτικό III, Εργαλείο συγκόλλησης Ασφάλεια 100 V / T6,3A 120 V / T5A 230 V / T3,15A Περιοχή θερμοκρασίας Εξαρτάται από το εργαλείο

Ακρίβεια θερμοκρσίας ± 9 °C / ± 17 °F Σταθερότητα θερμοκρασίας ± 2 °C / ± 4 °F Με επιφύλαξη του δικαιώματος τεχνικών αλλαγών!
