WXsmart - 溶接機 Weller - 無料のユーザーマニュアル

使用説明書 WXsmart Weller

安全に関する情報 | 指定の使用条件 | ユーザーグループ | 保守及びメンテナンス | 保証規定証 | 仕様

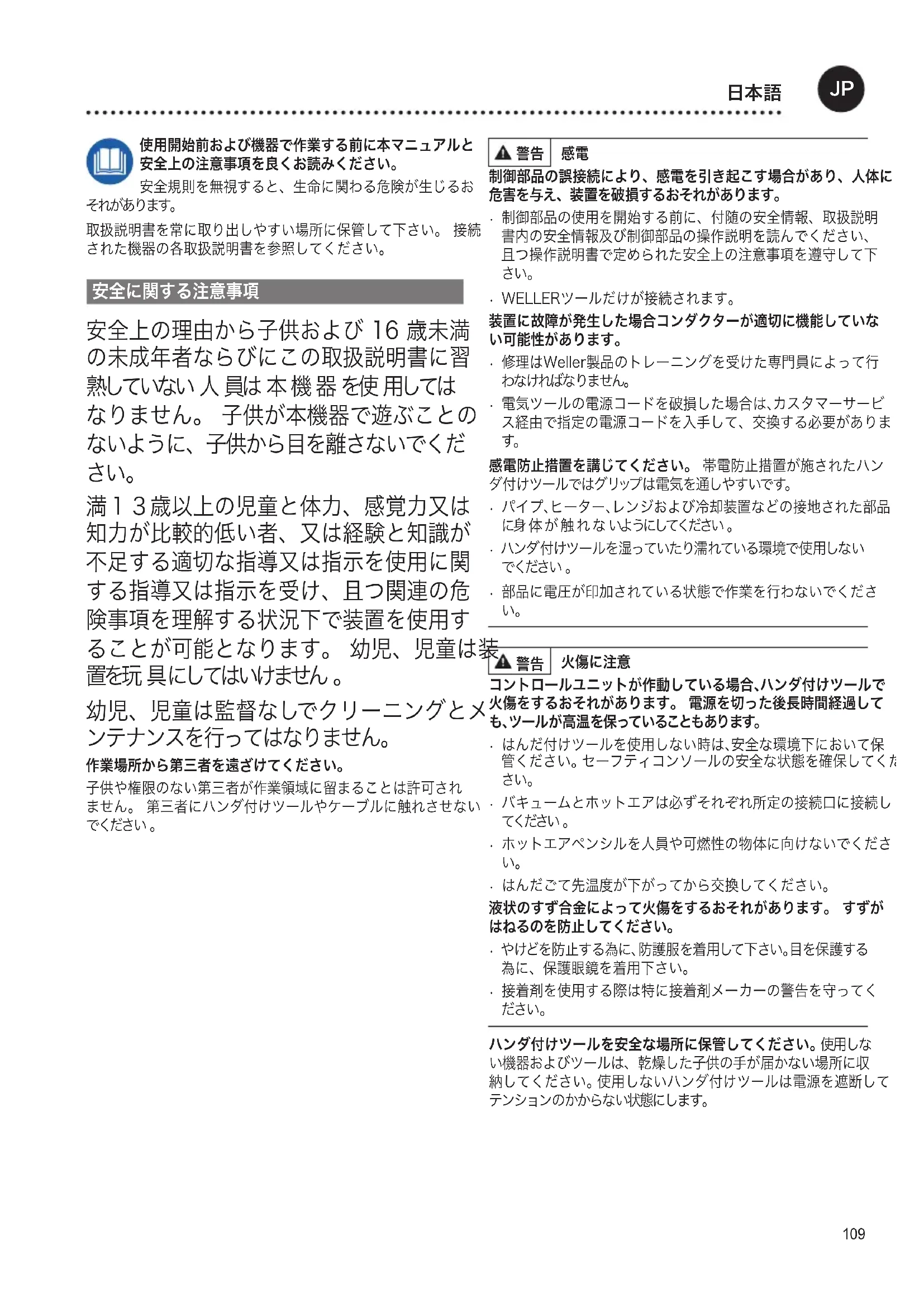

한국어109 使用開始前および機器で作業する前に本マニュアルと 安全上の注意事項を良くお読みください。 安全規則を無視すると、生命に関わる危険が生じるお

取扱説明書を常に取り出しやすい場所に保管して下さい。 接続 された機器の各取扱説明書を参照してください。

安全上の理由から子供および 16 歳未満 の未成年者ならびにこの取扱説明書に習 熟していない 人 員は 本 機 器 を使 用しては なりません。 子供が本機器で遊ぶことの ないように、子供から目を離さないでくだ

満１３歳以上の児童と体力、感覚力又は 知力が比較的低い者、又は経験と知識が 不足する適切な指導又は指示を使用に関 する指導又は指示を受け、且つ関連の危 険事項を理解する状況下で装置を使用す ることが可能となります。 幼児、児童は装 置を玩 具 にしてはいけません 。 幼児、児童は監督なしでクリーニングとメ ンテナンスを行ってはなりません。 作業場所から第三者を遠ざけてください。 子供や権限のない第三者が作業領域に留まることは許可され ません。 第三者にハンダ付けツールやケーブルに触れさせない

制御部品の誤接続により、感電を引き起こす場合があり、人体に 危害を与え、装置を破損するおそれがあります。

• 制御部品の使用を開始する前に、付随の安全情報、取扱説明 書内の安全情報及び制御部品の操作説明を読んでください、 且つ操作説明書で定められた安全上の注意事項を遵守して下

• WELLERツールだけが接続されます。 装置に故障が発生した場合コンダクターが適切に機能していな

• 修理はWeller製品のトレーニングを受けた専門員によって行 わなければなりません。

• 電気ツールの電源コードを破損した場合は、カスタマーサービ ス経由で指定の電源コードを入手して、交換する必要がありま

感電防止措置を講じてください。 帯電防止措置が施されたハン ダ付けツールではグリップは電気を通しやすいです。

• パイプ、ヒーター、レンジおよび冷却装置などの接地された部品 に身 体 が 触 れ な いようにしてください 。

• ハンダ付けツールを湿っていたり濡れている環境で使用しない

• 部品に電圧が印加されている状態で作業を行わないでくださ

コントロールユニットが作動している場合、ハンダ付けツールで 火傷をするおそれがあります。 電源を切った後長時間経過して も 、ツ ー ル が 高 温 を 保 っ て い る こ と も あ り ま す 。

• はんだ付けツールを使用しない時は、安全な環境下において保 管ください。 セーフティコンソールの安全な状態を確保してくだ

• バキュームとホットエアは必ずそれぞれ所定の接続口に接続し

• ホットエアペンシルを人員や可燃性の物体に向けないでくださ

• はんだごて先温度が下がってから交換してください。 液状のすず合金によって火傷をするおそれがあります。 すずが はねるのを防止してください。

• やけどを防止する為に、防護服を着用して下さい。目を保護する 為に、保護眼鏡を着用下さい。

• 接着剤を使用する際は特に接着剤メーカーの警告を守ってく

ハンダ付けツールを安全な場所に保管してください。 使用しな い機器およびツールは、乾燥した子供の手が届かない場所に収 納してください。 使用しないハンダ付けツールは電源を遮断して テンションのかからない状態にします。

ハンダ付け機器またはセーフティコンソールを覆うと、火災が発 生するおそれがあります。

• ハン ダ 付 け 機 器 とセ ーフティコンソ ー ル は 必 ず 覆 わ ないで お き

• 可燃性の物体、液体または気体を高温のハンダ付けツールに 近 づ け な い で く だ さ い 。. 電源ケーブルは必ず指定の電源ソケットまたはアダプターに差 し 込 ん で く だ さ い 。 供給電圧が銘板に記載されている値と一致 しているか確 認してください 。 機 器のスイッチをオフにしてから、 ソケットに 接 続します。 ケーブルは決められた用途以外には使用しないでください。 機 器を決してケーブルのところで持たないでください。 ソケットから コネクターを抜く際にケーブルを利用しないでください。ケーブ ルを熱、オイルおよび尖ったエッジから保護してください。 注 意 を怠らないでください 。 作業内容をしっかり意識して行っ てください。 落ち着いて作業に取り組んでください。 集中力が散 漫な状態でハンダ付けツールを使用しないでください。 悪い姿勢は避けてください。 作業場所を人間工学的に適した 構成にしてください。 作業時の悪い姿勢を避けてください。悪い 姿勢は姿勢が変形する原因となります。 ハンダ付けツールは必ず技術的に問題のない状態で使用してく ださい。 保護装置の運転は中止しないでください。 不具合または異常が発生した場合はすぐに取り除いてくださ い 。 機器 / ツールを使用する前に、そのつど機能が正常で規定 通りであることを入念に検査する必要があります。 可動部品が 正常に作動し、固着していないかどうか、または部品が損傷して いないかどうかを点検してください。 すべての部品が正しく取り 付けられた状態で、機器の正常な作動を保証するためのすべて の条件が満たされていなければなりません。 正 し い ツ ー ル を 使 用 し て く だ さ い 。 必 ずアクセサリーリストに記 載されているか、もしくはメーカーが推奨するアクセサリーまた は補助機器を使用してください。 WELLER アクセサリーもしく は補助機器は純正 WELLER 機器にのみ使用してください。 他 のツールもしくはアクセサリーを使用すると、怪 我をするおそれ

ツ ールを 固 定してくだ さい 。 ワークピースを固定するにはテン ショナ ー を使 用してください 。 ハンダ付け用の排煙装置を使用してください。 ハンダ付け排煙 装置を使用する場合は、接続した装置が正しく使用できることを 確 認してください 。

WELLER WX ハンダ付けツール用電源供給ユニット ハンダ付 けステーション/ハンダ除去ステーション/ホットエアステーショ ンは、取扱説明書に記載の条件下で、ハンダ付けおよびハンダ除 去の目的にのみ使用してください。

可燃性ガスおよび液体を吸引してはなりません。 機器を作動させるときは必ず所定のフィルターカートリッジを正 しく装 着してください 。 一杯になったフィルターカートリッジは交換してください。 本機は必ず室温のもと、屋内で使用してください。 湿気と直射日 光 を 避 けてください 。 モバイル端末に Weller WXS アプリをインストールし、Weller WXS ステーションに接続する と、直ちにアプリによるリモートコントロールが有効になります。 これで、説明されているデバイス機能がアプリを介してモバイル 端末により実行できます。 注意事項：作業員による WXS ステーションでの直接操作は、ア プリによるアクセスに優先するものではなく、どちらの操作方法 も 同 等 に 扱 わ れ ま す 。し た が っ て 、ア プ リ に よ る 意 図 し な い リ モ ー トアクセスが作業員に危険を及ぼしたり、あるいは家具類に損 傷を与えることが ないことを確 認する必 要 が あります。そのため Weller は、ツールやはんだチップなどを交換する前に、ON/OFF スイッチでステーションの電源を切ることを推奨します。 一般に、はんだ付けツールは使用しないときは付属のセーフティ コンソールに置く必 要があります。このようにすることで、危 険を 確実に排除することができます。“

危険と潜在的危険の程度が異なるため、いくつかの作業ステッ プはトレーニングを受けた専門員によって実施されなければな

作業手順 ユーザ ーグル ープ ハンダ 付けパラメータの

電気部品の交換 電気技術者 デフォルトのメンテナン

テクニカルトレーニングを受 けた指導員の監督下にある

装置に対して如何なる操作を行う前に、コンセントから電源プラ グ を 抜 いてください 。 操作パネルが汚れている場合は、適当な清掃用布で清掃してく

使用しないインターフェースにはキャップを被せます。 接続されているすべてのケーブルとホースを定期的に点検してく ださい。 不具合のある電動工具は使用しないでください。.

• はんだごて先温度が下がってから交換してください。

• 吸引ノズルの交換と清掃は必ず熱した状態で適切なツールを

• ホットエアノズルの交換には必ず適切なツールを使用

• 錫回収容器を必ず冷えた状態で清掃または交換

バキューム用のメインフィルターは定期的に汚れを点検し、必 要に応じて交換します。 汚れたフィルターは必ず特別廃棄物として処理されなければな りません。 交換した機器部品、フィルター、あるいは古い機器は、 各国の規定に従って廃棄してください。 適切な保護服を着用し

フィルターなしでの作業によるバキュームユニットの破損 ハンダ付け作業を始める前に、メインフィルターが取り付けられて いることを確 認してください 。 修理はWeller製品のトレーニングを受けた専門員によって行 わなければなりません。 オリジナル交換部品だけを使用してください。

装置が引き渡されてから一年以上となる場合、購入者はツール の物理的欠陥で損害賠償を請求してはならない。この規定は購 入者の§§ 478, 479 BGB (ドイツ連邦法律広報)による損害賠 償請求に適用しません。 使用される前に、用語「保証」を使用して書面で品質又は耐久性 保証を提供することを除き、我々は我々が提供した保証によって 引き起こされる損害賠償に対しての一切の責任を負いません。 不適切な使用又は許認可ない者の装置改造によって引き起こさ れる装置の破損については、一切の保証は全て無効になります。 更に多くの情報が必要な場合は弊社ホームページをご覧くだ

取扱説明書をお読みください！ 機器で作業を行う前に、必ずコネクターをソケット から引き抜いてください。 ESD に配慮した設計および ESD に配慮した作

電気工具は一般の家庭ゴミとして廃棄しないでくだ さい！使用済みの電気機器は、電気および電子機器 に関する欧州指令 2012/19/EU およびそれを国 内法化した規定に従って分別して収集し、環境に配 慮した再利用施設に供出する必要があります。112

WXsmart サイズ L × W × H 173 mm x 153 mm x 142 mm 6,81 inch x 6,02 inch x 5,59 inch 重量 4,5 kg 電圧 100 V AC / 50/60 Hz 120 V AC / 60 Hz 230 V AC / 50/60 Hz 出力 300W 保 護クラス I, 電源供給ユニット III, ハンダ付けツール フューズ 100 V / T6,3A 120 V / T5A 230 V / T3,15A

温度精度 ± 9 °C / ± 17 °F 温度安定性 ± 2 °C / ± 4 °F 記載の技術、仕様情報は予告なく変更になることがございます。
