BEDIENUNGSANLEITUNG WXsmart Weller

RS232DE Deutsch Sicherheitshinweise | Bestimmungsgemäße Verwendung | Benutzergruppen | Pege und Wartung | Garantie | Technische Daten | Symbole | Original Konformitätserklärung

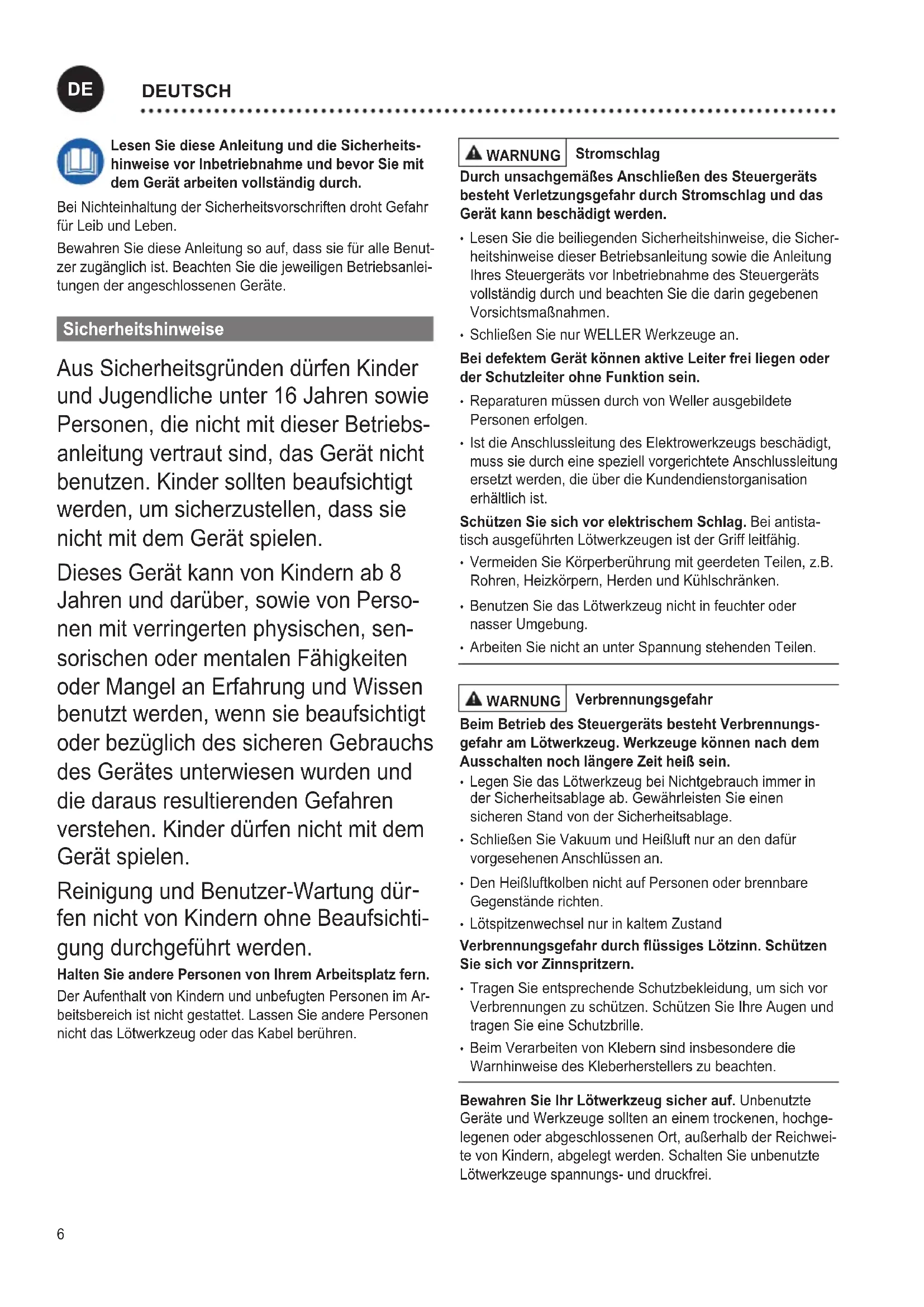

Lesen Sie diese Anleitung und die Sicherheits- hinweise vor Inbetriebnahme und bevor Sie mit dem Gerät arbeiten vollständig durch. Bei Nichteinhaltung der Sicherheitsvorschriften droht Gefahr für Leib und Leben. Bewahren Sie diese Anleitung so auf, dass sie für alle Benut- zer zugänglich ist. Beachten Sie die jeweiligen Betriebsanlei- tungen der angeschlossenen Geräte. Sicherheitshinweise Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die nicht mit dieser Betriebs- anleitung vertraut sind, das Gerät nicht benutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Dieses Gerät kann von Kindern ab 8 Jahren und darüber, sowie von Perso

nen mit verringerten physischen, sen- sorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dür

fen nicht von Kindern ohne Beaufsichti- gung durchgeführt werden. Halten Sie andere Personen von Ihrem Arbeitsplatz fern. Der Aufenthalt von Kindern und unbefugten Personen im Ar- beitsbereich ist nicht gestattet. Lassen Sie andere Personen nicht das Lötwerkzeug oder das Kabel berühren. WARNUNG Stromschlag Durch unsachgemäßes Anschließen des Steuergeräts besteht Verletzungsgefahr durch Stromschlag und das Gerät kann beschädigt werden.

• Lesen Sie die beiliegenden Sicherheitshinweise, die Sicher- heitshinweise dieser Betriebsanleitung sowie die Anleitung Ihres Steuergeräts vor Inbetriebnahme des Steuergeräts vollständig durch und beachten Sie die darin gegebenen Vorsichtsmaßnahmen.

• Schließen Sie nur WELLER Werkzeuge an. Bei defektem Gerät können aktive Leiter frei liegen oder der Schutzleiter ohne Funktion sein.

• Reparaturen müssen durch von Weller ausgebildete Personen erfolgen.

• Ist die Anschlussleitung des Elektrowerkzeugs beschädigt, muss sie durch eine speziell vorgerichtete Anschlussleitung ersetzt werden, die über die Kundendienstorganisation erhältlich ist. Schützen Sie sich vor elektrischem Schlag. Bei antista- tisch ausgeführten Lötwerkzeugen ist der Griff leitfähig.

• Vermeiden Sie Körperberührung mit geerdeten Teilen, z.B. Rohren, Heizkörpern, Herden und Kühlschränken.

• Benutzen Sie das Lötwerkzeug nicht in feuchter oder nasser Umgebung.

• Arbeiten Sie nicht an unter Spannung stehenden Teilen. WARNUNG Verbrennungsgefahr Beim Betrieb des Steuergeräts besteht Verbrennungs- gefahr am Lötwerkzeug. Werkzeuge können nach dem Ausschalten noch längere Zeit heiß sein.

• Legen Sie das Lötwerkzeug bei Nichtgebrauch immer in der Sicherheitsablage ab. Gewährleisten Sie einen sicheren Stand von der Sicherheitsablage.

• Schließen Sie Vakuum und Heißluft nur an den dafür vorgesehenen Anschlüssen an.

• Den Heißluftkolben nicht auf Personen oder brennbare Gegenstände richten.

• Lötspitzenwechsel nur in kaltem Zustand Verbrennungsgefahr durch üssiges Lötzinn. Schützen Sie sich vor Zinnspritzern.

• Tragen Sie entsprechende Schutzbekleidung, um sich vor Verbrennungen zu schützen. Schützen Sie Ihre Augen und tragen Sie eine Schutzbrille.

• Beim Verarbeiten von Klebern sind insbesondere die Warnhinweise des Kleberherstellers zu beachten. Bewahren Sie Ihr Lötwerkzeug sicher auf. Unbenutzte Geräte und Werkzeuge sollten an einem trockenen, hochge- legenen oder abgeschlossenen Ort, außerhalb der Reichwei- te von Kindern, abgelegt werden. Schalten Sie unbenutzte Lötwerkzeuge spannungs- und druckfrei.

DEUTSCH7 WARNUNG Brandgefahr Bedecken des Lötgerätes oder der Sicherheitsablage stellt eine Brandgefahr dar.

• Lötgerät und Sicherheitsablage immer freihalten.

• Bringen Sie keine brennbaren Gegenstände, Flüssigkeiten oder Gase in die Nähe des heißen Lötwerkzeugs Das Netzkabel darf nur in die dafür zugelassenen Netzsteckdosen oder Adapter eingesteckt werden. Über- prüfen Sie, ob die Netzspannung mit der Angabe auf dem Typenschild übereinstimmt. Gerät nur ausgeschaltet an die Steckdose anschließen. Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Tragen Sie das Gerät niemals am Kabel. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Lötwerkzeug nicht wenn Sie unkonzentriert sind. Vermeiden Sie abnormale Körperhaltung. Gestalten Sie Ihren Arbeitsplatz ergonomisch richtig. Vermeiden Sie Haltungsfehler beim Arbeiten, Haltungsfehler verursachen Haltungsschäden. Das Lötwerkzeug darf nur in technisch einwandfreiem Zustand in Betrieb genommen werden. Schutzvorrichtun- gen dürfen nicht außer Betrieb gesetzt werden. Störungen und Defekte müssen umgehend beseitigt werden. Vor jedem Gebrauch des Geräts / Werkzeugs müssen Schutzvorrichtungen sorgfältig auf Ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Geräts zu gewährleisten. Benutzen Sie das richtige Werkzeug. Benutzen Sie nur Zubehör oder Zusatzgeräte, die in der Zubehörliste aufge- führt sind oder vom Hersteller freigegeben sind. Benutzen Sie WELLER Zubehör oder Zusatzgeräte nur an original WELLER Geräten. Der Gebrauch anderer Werkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten. Sichern Sie das Werkzeug. Benutzen Sie Spannvorrichtun- gen um das Werkstück festzuhalten. Verwenden Sie eine Lötrauchabsaugung. Wenn Vorrich- tungen zum Anschluss von Lötrauchabsaugungen vorhan- den sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden. Bestimmungsgemäße Verwendung Versorgungseinheit für WELLER WX-Lötwerkzeuge. Verwenden Sie die Lötstation / Entlötstation / Heißluftsta- tion ausschließlich gemäß dem in der Betriebsanleitung angegebenen Zweck zum Löten und Entlöten unter den hier angegebenen Bedingungen. WARNUNG Brennbare Gase und Flüssigkeiten dürfen nicht abgesaugt werden. Das Gerät darf nur mit korrekt eingesetzen und dafür vorge- sehenen Filterkartuschen betrieben werden. Ersetzen Sie volle Filterkartuschen. Dieses Gerät darf nur bei Raumtemperatur und in Innen- räumen verwendet werden. Vor Feuchtigkeit und direkter Sonneneinstrahlung schützen. WXS Fernsteuerung: Sobald Sie die Weller WXS App auf Ihrem mobilen Endgerät installiert und sich mit der Weller WXS Station verbunden haben, ist die Fernsteuerung per App aktiviert. Sie können nun die beschriebenen Gerätefunktionen per APP mit Ihrem mobilen Endgerät ausführen. Hinweis: Die direkte Bedienung an der WXS Station durch einen Arbeitenden hat keinen Vorrang vor dem Zugriff per App. Beide Möglichkeiten der Bedienung sind gleichgestellt. Daher muss sichergestellt werden, dass durch einen ggf. unabsichtlichen Fernzugriff per App der Mitarbeitende nicht gefährdet oder Mobiliar beschädigt werden kann. Weller empehlt daher vor Werkzeug oder Spitzenwechsel etc. die Station über den ON/Off Schalter auszuschalten. Generell müssen die Lötwerkzeuge bei nichtgebrauch in die dazugehörige Sicherheitsablage gelegt werden. Somit kann sichergestellt werden, dass es keine Gefährdung gibt. Benutzergruppen Aufgrund unterschiedlich hoher Risiken und Gefahrenpo- tentiale dürfen einige Arbeitsschritte nur von geschulten Fachkräften ausgeführt werden. Arbeitsschritt Benutzergruppen Vorgabe der Lötparameter Fachpersonal mit technischer Ausbildung Auswechseln von elektri- schen Ersatzteilen Elektrofachkraft Vorgabe von Wartungsin- tervallen Sicherheitsfachkraft Bedienen Filterwechsel Laien Bedienen Filterwechsel Auswechseln von elektri- schen Ersatzteilen Technische Auszubildende unter Anleitung und Aufsicht einer ausgebildeten Fachkraft

DEUTSCH Pege und Wartung WARNUNG Vor allen Arbeiten am Gerät Stecker aus der Steckdose ziehen. Bedienpanel mit geeignetem Reinigungstuch bei Verunreini- gung reinigen. Nicht verwendete Schnittstellen mit Verschlusskappen verschließen. Kontrollieren Sie regelmäßig alle angeschlossenen Kabel und Schläuche. Schadhafte Elektrowerkzeuge sofort jeder weiteren Verwendung entziehen WARNUNG Verbrennungsgefahr

• Lötspitzenwechsel nur in kaltem Zustand

• Saugdüsenwechsel und Reinigung nur in heißem Zustand mit passendem Werkzeug

• Heißluftdüsenwechsel nur mit passendem Werkzeug

• Zinnsammelbehälter nur in kaltem Zustand reinigen oder wechseln Filterwechsel Hauptlter für Vakuum regelmäßig auf Verschmutzung kontrollieren und gegebenenfalls erneuern. Verschmutzte Filter müssen als Sondermüll behandelt wer- den. Entsorgen Sie ausgetauschte Geräteteile, Filter oder alte Geräte gemäß den Vorschriften Ihres Landes. Tragen Sie geeignete Schutzausrüstung. Warnung! Zerstörung der Vakuumeinheit durch Arbeiten ohne Filter. Kontrollieren Sie bevor Sie mit Lötarbeiten beginnen, ob ein Hauptlter eingelegt ist! Reparaturen müssen durch von Weller ausgebildete Personen erfolgen. Nur original WELLER-Ersatzteile verwenden. Garantie Die Mängelansprüche des Käufers verjähren in einem Jahr ab Ablieferung an ihn. Dies gilt nicht für Rückgriffsansprüche des Käufers nach §§ 478, 479 BGB. Aus einer von uns abgegebenen Garantie haften wir nur, wenn die Beschaffenheits- oder Haltbarkeitsgarantie von uns schriftlich und unter Verwendung des Begriffs „Garantie“ abgegeben worden ist. Die Garantie verfällt bei unsachgemäßem Gebrauch und wenn von unqualizierten Personen Eingriffe vorgenommen wurden. Bitte informieren Sie sich unter www.weller-tools.com. Symbole Achtung! Warnung! Verbrennungsgefahr! Betriebsanleitung lesen! Vor Durchführung jeglicher Arbeiten am Gerät immer den Stecker aus der Steckdose ziehen. ESD gerechtes Design und ESD gerechter Arbeitsplatz Potentialausgleich Löten Entlöten Heißluft CE-Konformitätszeichen Britisches Konformitätszeichen Sicherung Sicherheitstransformator Entsorgung Werfen Sie Elektrowerkzeuge nicht in den Haus- müll! Gemäß Europäischer Richtlinie 2012/19/ EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen ver- brauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.9 Technische Daten Lötstation WXsmart Abmessungen L x B x H 173 mm x 153 mm x 142 mm 6,81 inch x 6,02 inch x 5,59 inch Gewicht 4,5 kg Spannung 100 V AC / 50/60 Hz 120 V AC / 60 Hz 230 V AC / 50/60 Hz Leistung 300W Schutzklasse I, Versorgungseinheit III, Lötwerkzeug Sicherung 100 V / T6,3A 120 V / T5A 230 V / T3,15A Temperaturbereich Werkzeugabhängig

Temperaturgenauigkeit ± 9 °C / ± 17 °F Temperaturstabilität ± 2 °C / ± 4 °F Technische Änderungen vorbehalten!
