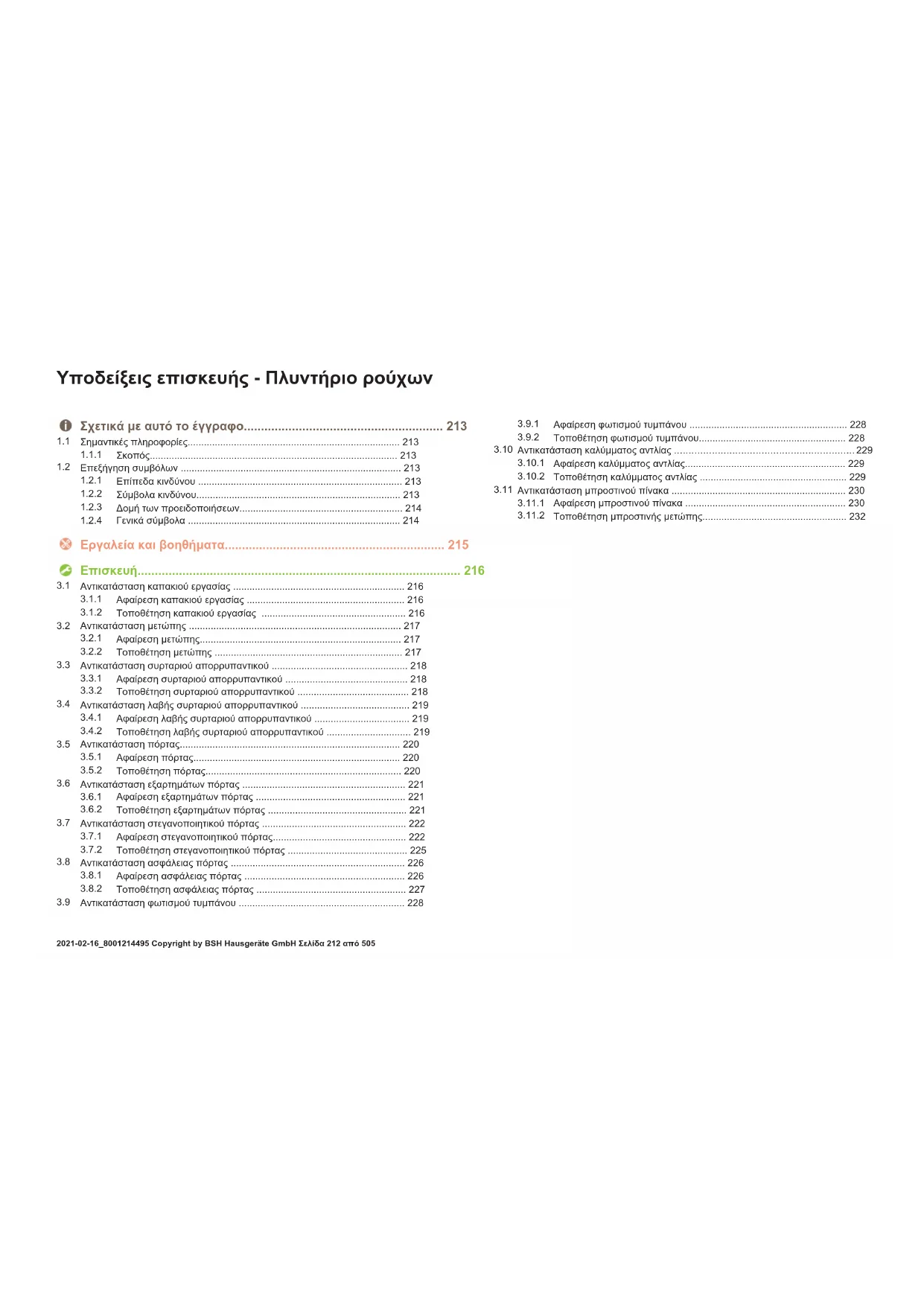

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WM14VMH3GB SIEMENS

Αντικατάσταση καπακιού εργασίας ...............................................................216

Αφαίρεση καπακιού εργασίας ..........................................................216

Τοποθέτηση καπακιού εργασίας .....................................................216

Τοποθέτηση μετώπης .....................................................................217

Αντικατάσταση συρταριού απορρυπαντικού ..................................................218

Αφαίρεση συρταριού απορρυπαντικού .............................................218

Τοποθέτηση συρταριού απορρυπαντικού .........................................218

Αντικατάσταση λαβής συρταριού απορρυπαντικού ........................................219

Αφαίρεση λαβής συρταριού απορρυπαντικού ...................................219

Τοποθέτηση λαβής συρταριού απορρυπαντικού ...............................219

Αντικατάσταση εξαρτημάτων πόρτας ............................................................221

Αφαίρεση εξαρτημάτων πόρτας .......................................................221

Τοποθέτηση εξαρτημάτων πόρτας ...................................................221

Αντικατάσταση στεγανοποιητικού πόρτας .....................................................222

Αφαίρεση στεγανοποιητικού πόρτας.................................................222

Τοποθέτηση στεγανοποιητικού πόρτας ............................................225

Αντικατάσταση ασφάλειας πόρτας ................................................................226

Τοποθέτηση ασφάλειας πόρτας .......................................................227

Αντικατάσταση φωτισμού τυμπάνου .............................................................228

Αφαίρεση φωτισμού τυμπάνου ..........................................................228

Τοποθέτηση φωτισμού τυμπάνου......................................................228

Αντικατάσταση καλύμματος αντλίας ...............................................................229

Αφαίρεση καλύμματος αντλίας...........................................................229

Τοποθέτηση καλύμματος αντλίας ......................................................229

Αντικατάσταση μπροστινού πίνακα ................................................................230

Αφαίρεση μπροστινού πίνακα ...........................................................230

Τοποθέτηση μπροστινής μετώπης.....................................................232 Yποδείξεις επισκευής-Πλυντήριο ρούχων 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Σελίδα212από505Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021). Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων. Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου. Επίπεδο προειδοποίησης Σημασία

Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς.

Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.

Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας. Πίνακας1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου. Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο: Σύμβολο κινδύνου Σημασία Γενικό προειδοποιητικό μήνυμα Κίνδυνος από ηλεκτρική τάση Κίνδυνος έκρηξης Κίνδυνος κοψίματος Σχετικά με αυτό το έγγραφο 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Σελίδα213από505Σύμβολο κινδύνου Σημασία Κίνδυνος σύνθλιψης Κίνδυνος από καυτές επιφάνειες Κίνδυνος από ισχυρό μαγνητικό πεδίο Κίνδυνος από μη ιονίζουσα ακτινοβολία Πίνακας2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Είδος και πηγή κινδύνου! Πιθανές συνέπειες εάν αγνοήσετε τον κίνδυνο/την προειδοποίηση.

Μέτρα και απαγορεύσεις για την πρόληψη του κινδύνου. Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο: Γεν. σύμβολο Σημασία Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών) Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου) Ταυτοποίηση συνδέσμου ή εκπαιδευτικού

Ταυτοποίηση απαραίτητων εργαλείων Ταυτοποίηση απαραίτητων προϋποθέσεων Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...) Ταυτοποίηση αποτελέσματος Έναρξη Ταυτοποίηση ενός πλήκτρου ή κουμπιού [00123456] Ταυτοποίηση ενός κωδικού ανταλλακτικού Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής) Πίνακας3: Γενικά σύμβολα Σχετικά με αυτό το έγγραφο 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Σελίδα214από505Εργαλεία και βοηθήματα Ονομασία Λεπτομέριες Εικόνες Βοηθητικό εργαλείο [15000155] Εργαλείο λυσίματος πλαστικών

[00340764] 100mm, για βίδες με κοπίλια

[15000441] Ροπόκλειδο 20 - 100 Nm Πλακέ κατσαβίδι [00340854] Λεπίδα 3,5mm x 0,6mm x 100mm, Προστατευτική μόνωση 1000V AC Πλακέ κατσαβίδι [00340855] Λεπίδα 5,5mm x 1,0mm x 125mm, Προστατευτική μόνωση 1000V AC Μυτοτσίμπιδο,

[00341269] Μήκος 200 mm

[00342182] Μήκος: 200mm Ονομασία Λεπτομέριες Εικόνες Συνδυαστικό κλειδί (Γερμανοπολύγωνο

[00340811] Νούμερο κλειδιού (Γερμανοπολύγωνο) 10ºmm,

Combination wrench [00340814] Νούμερο κλειδιού (Γερμανοπολύγωνο) 13ºmm,

Συνδυαστικό κλειδί (Γερμανοπολύγωνο

[00340817] Νούμερο κλειδιού (Γερμανοπολύγωνο) 17mm, M10 Συνδυαστικό κλειδί (Γερμανοπολύγωνο

[15000459] Νούμερο κλειδιού (Γερμανοπολύγωνο) 16ºmm, M10 Εργαλεία και βοηθήματα 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Σελίδα215από505Επισκευή

3.1 Αντικατάσταση καπακιού εργασίας

Ειδικά βοηθητικά μέσα: Μύτη Torx TX20 με τρύπα,

6,3ºmm (1/4") 152ºmm, για βίδες με κοπίλια ασφαλείας [00341272] Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

3.1.1 Αφαίρεση καπακιού εργασίας

1. Αφαιρέστε τις βίδες (1).

2. Σπρώξτε το καπάκι εργασίας στην πίσω πλευρά της συσκευής (2).

3. Μετακινήστε το καπάκι εργασίας προς τα επάνω (3) για να το αφαιρέσετε.

3.1.2 Τοποθέτηση καπακιού εργασίας

Εγκαταστήστε με την αντίθετη σειρά.

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Σελίδα216από5053.2 Αντικατάσταση μετώπης

Αιχμηρά άκρα περιβλήματος! Τραυματισμοί από κοπή

Φοράτε προστατευτικά γάντια. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ολίσθηση κεκλιμένων συσκευών! Κατάγματα οστών/τραυματισμοί σύνθλιψης

Ασφαλίστε τις συσκευές από ολίσθηση.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

Ασφαλίστε τα εξαρτήματα από πτώση. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Έχει αφαιρεθεί το καπάκι εργασίας.→216 Έχει αφαιρεθεί το συρτάρι απορρυπαντικού.→218

3.2.1 Αφαίρεση μετώπης

1. 1. Αφαιρέστε τις βίδες (1).

2. Απασφαλίστε τα στοιχεία συγκράτησης (2, 3).

2. Απασφαλίστε την επαφή βύσματος της πλακέτας ελέγχου.

3. Αφαιρέστε τη μετώπη.

3.2.2 Τοποθέτηση μετώπης

Εγκαταστήστε με την αντίθετη σειρά.

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Σελίδα217από5053.3 Αντικατάσταση συρταριού απορρυπαντικού Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

3.3.1 Αφαίρεση συρταριού απορρυπαντικού

1. Τραβήξτε έξω το συρτάρι απορρυπαντικού.

2. 1. Πιέστε κάτω το ένθετο (1).

2. Αφαιρέστε το συρτάρι απορρυπαντικού (2).

3.3.2 Τοποθέτηση συρταριού απορρυπαντικού

Εγκαταστήστε με την αντίθετη σειρά.

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Σελίδα218από5053.4 Αντικατάσταση λαβής συρταριού απορρυπαντικού Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Έχει αφαιρεθεί το συρτάρι απορρυπαντικού.→218

3.4.1 Αφαίρεση λαβής συρταριού απορρυπαντικού

1. Απασφαλίστε τα στοιχεία συγκράτησης.

2. Αφαιρέστε τη λαβή συρταριού απορρυπαντικού.

3.4.2 Τοποθέτηση λαβής συρταριού απορρυπαντικού

Εγκαταστήστε με την αντίθετη σειρά.

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Σελίδα219από5053.5 Αντικατάσταση πόρτας

Ανοίξτε την περιοχή με τους μεντεσέδες! Σύνθλιψη/παγίδευση δακτύλων

Μην αγγίζετε την περιοχή με τους μεντεσέδες.

Φοράτε προστατευτικά γάντια. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Η πόρτα είναι ανοιχτή.

3.5.1 Αφαίρεση πόρτας

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ.

Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση. Αφαιρέστε τις βίδες (1).

2. Αφαιρέστε την πόρτα προς τα επάνω.

3.5.2 Τοποθέτηση πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Σελίδα220από5053.6 Αντικατάσταση εξαρτημάτων πόρτας

Ανοίξτε την περιοχή με τους μεντεσέδες! Σύνθλιψη/παγίδευση δακτύλων

Μην αγγίζετε την περιοχή με τους μεντεσέδες.

Φοράτε προστατευτικά γάντια. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Η πόρτα έχει αφαιρεθεί.→220

3.6.1 Αφαίρεση εξαρτημάτων πόρτας

Αποσυναρμολογήστε την πόρτα από έξω προς τα μέσα.

3.6.2 Τοποθέτηση εξαρτημάτων πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Σελίδα221από5053.7 Αντικατάσταση στεγανοποιητικού πόρτας

Αιχμηρά άκρα περιβλήματος! Τραυματισμοί από κοπή

Φοράτε προστατευτικά γάντια.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

Ασφαλίστε τα εξαρτήματα από πτώση. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Έχει αφαιρεθεί το συρτάρι απορρυπαντικού.→218 Η πόρτα έχει αφαιρεθεί.→220 Το κάλυμμα αντλίας έχει αφαιρεθεί.→229

3.7.1 Αφαίρεση στεγανοποιητικού πόρτας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ολίσθηση κεκλιμένων συσκευών! Κατάγματα οστών/τραυματισμοί σύνθλιψης

Ασφαλίστε τις συσκευές από ολίσθηση. Ανασηκώστε τη συσκευή μπροστά.

2. Λύστε τις βίδες στο κάτω μέρος του μπροστινού πίνακα (1).

3. Κατεβάστε τη συσκευή.

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Σελίδα222από5054. Αφαιρέστε τις βίδες στην περιοχή της αντλίας (2). 5. 1. Λύστε τις βίδες στο πίσω μέρος της συσκευής (1).

2. Αφαιρέστε το καπάκι εργασίας (2, 3).

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Σελίδα223από5056. 1. Αφαιρέστε τις βίδες (1).

2. Απασφαλίστε τα εξαρτήματα συγκράτησης στη μετώπη (2, 3).

3. Λύστε τις βίδες στο περίβλημα του διανομέα.

7. Αφαιρέστε τη μετώπη.

8. Αφαιρέστε τη βάση του φωτός τυμπάνου στο επάνω μέρος.

Κίνδυνος κατεστραμμένης επιφάνειας! Η επιφάνεια της συσκευής μπορεί να γρατσουνιστεί από ακατάλληλα

Χρησιμοποιείτε μόνο πλαστικά εργαλεία για την αντικατάσταση του δακτυλίου τάνυσης. Αφαιρέστε τον δακτύλιο τάνυσης από την τσιμούχα με πλαστικό εργαλείο.

10. Βγάλτε το στεγανοποιητικό πόρτας από τον μπροστινό πίνακα.

11. Βγάλτε τον συνδετήρα καλωδίου από την ασφάλεια πόρτας.

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Σελίδα224από50512. Λύστε τις βίδες στο επάνω μέρος του μπροστινού πίνακα (3).

13. Αφαιρέστε το μπροστινό πλαίσιο.

14. Λύστε όλες τις συνδέσεις εύκαμπτου σωλήνα.

15. Αφαιρέστε το στεγανοποιητικό της πόρτας.

3.7.2 Τοποθέτηση στεγανοποιητικού πόρτας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος από πτώση μερών εξαιτίας εσφαλμένης εγκατάστασης! Τραυματισμός ή βλάβη στη συσκευή.

Σφίξτε τον δακτύλιο τάνυσης για το λάστιχο της πόρτας με 3,4 Nm.

Εγκαταστήστε με την αντίθετη σειρά.

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Σελίδα225από5053.8 Αντικατάσταση ασφάλειας πόρτας Ως κατασκευαστής, υποχρεούμαστε να παρέχουμε στους πελάτες την ανταλλακτική ασφάλεια πόρτας, συμπεριλαμβανομένων των οδηγιών επισκευής σύμφωνα με τον Κανονισμό (ΕΕ) 2019/2023. Ωστόσο, θα θέλαμε να επισημάνουμε ότι μετά την αντικατάσταση της ασφάλειας πόρτας, απαιτείται ένας έλεγχος ηλεκτροτεχνικής ασφάλειας από εκπαιδευμένο ηλεκτρολόγο πριν τεθεί σε λειτουργία η συσκευή. Αυτό το άτομο πρέπει να είναι αποδεδειγμένα εκπαιδευμένο σύμφωνα με τους νόμους, τους κανονισμούς και τα πρότυπα της συγκεκριμένης χώρας.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης

Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.

Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Αιχμηρά άκρα περιβλήματος! Τραυματισμοί από κοπή

Φοράτε προστατευτικά γάντια. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ολίσθηση κεκλιμένων συσκευών! Κατάγματα οστών/τραυματισμοί σύνθλιψης

Ασφαλίστε τις συσκευές από ολίσθηση.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

Ασφαλίστε τα εξαρτήματα από πτώση. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Η πρόσβαση στις συσκευές είναι ελεύθερη. Έχει αφαιρεθεί το καπάκι εργασίας.→216 Έχει αφαιρεθεί η μετώπη. Η πόρτα έχει αφαιρεθεί.→220 Έχει αφαιρεθεί ο δακτύλιος τάνυσης. Έχει αφαιρεθεί ο μπροστινός πίνακας. Έχει αφαιρεθεί το στεγανοποιητικό πόρτας.

3.8.1 Αφαίρεση ασφάλειας πόρτας

1. Αποσυνδέστε το βύσμα ασφάλειας πόρτας.

2. Απασφαλίστε την ασφάλεια πόρτας.

3. Αφαιρέστε την ασφάλεια πόρτας.

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Σελίδα226από5053.8.2 Τοποθέτηση ασφάλειας πόρτας Η ασφάλεια πόρτας πρέπει να βρίσκεται στη σωστή θέση για να είναι βέβαιη η λειτουργία ανοίγματος της πόρτας έκτακτης ανάγκης της

Εγκαταστήστε με την αντίθετη σειρά.

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Σελίδα227από5053.9 Αντικατάσταση φωτισμού τυμπάνου

Αιχμηρά άκρα περιβλήματος! Τραυματισμοί από κοπή

Φοράτε προστατευτικά γάντια. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ολίσθηση κεκλιμένων συσκευών! Κατάγματα οστών/τραυματισμοί σύνθλιψης

Ασφαλίστε τις συσκευές από ολίσθηση.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

Ασφαλίστε τα εξαρτήματα από πτώση. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Η πρόσβαση στις συσκευές είναι ελεύθερη. Έχει αφαιρεθεί το καπάκι εργασίας.→216 Έχει αφαιρεθεί το συρτάρι απορρυπαντικού.→218 Έχει αφαιρεθεί η μετώπη.

3.9.1 Αφαίρεση φωτισμού τυμπάνου

1. Αφαιρέστε τη βάση του φωτισμού τυμπάνου από τη συσκευή.

2. Αποσυνδέστε τις ηλεκτρικές συνδέσεις.

3. Αφαιρέστε τον φωτισμό τυμπάνου από τη βάση του φωτισμού τυμπάνου.

3.9.2 Τοποθέτηση φωτισμού τυμπάνου

Εγκαταστήστε με την αντίθετη σειρά.

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Σελίδα228από5053.10 Αντικατάσταση καλύμματος αντλίας Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

3.10.1 Αφαίρεση καλύμματος αντλίας

1. Ανοίξτε το κάλυμμα της αντλίας.

2. Αφαιρέστε το κάλυμμα της αντλίας.

3.10.2 Τοποθέτηση καλύμματος αντλίας

Εγκαταστήστε με την αντίθετη σειρά.

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Σελίδα229από5053.11 Αντικατάσταση μπροστινού πίνακα

Αιχμηρά άκρα περιβλήματος! Τραυματισμοί από κοπή

Φοράτε προστατευτικά γάντια. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Έχει αφαιρεθεί το συρτάρι απορρυπαντικού.→218 Η πόρτα έχει αφαιρεθεί.→220 Έχει αφαιρεθεί το στεγανοποιητικό πόρτας. Το κάλυμμα αντλίας έχει αφαιρεθεί.→229

3.11.1 Αφαίρεση μπροστινού πίνακα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ολίσθηση κεκλιμένων συσκευών! Κατάγματα οστών/τραυματισμοί σύνθλιψης

Ασφαλίστε τις συσκευές από ολίσθηση. Ανασηκώστε τη συσκευή μπροστά.

2. Αφαιρέστε τις βίδες στο κάτω μέρος (1).

3. Κατεβάστε τη συσκευή.

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Σελίδα230από5054. 1. Αφαιρέστε τις βίδες (1).

2. Σπρώξτε το καπάι εργασίας στην πίσω πλευρά της συσκευής (2).

3. Μετακινήστε τον πάγκο προς τα επάνω (3) για να τον αφαιρέσετε.

5. 1. Αφαιρέστε τις βίδες (1).

2. Απασφαλίστε τα στοιχεία συγκράτησης (2, 3).

6. Αφαιρέστε τη μετώπη.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση.

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Σελίδα231από505ΠΡΟΣΟΧΗ! Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ.

Ασφαλίστε τα εξαρτήματα από πτώση. Αφαιρέστε τις βίδες στο μπροστινό μέρος από κάτω προς τα επάνω (2, 3).

8. Αφαιρέστε το μπροστινό πλαίσιο.

3.11.2 Τοποθέτηση μπροστινής μετώπης

Εγκαταστήστε με την αντίθετη σειρά.
