3070S - ηχείο Q-ACOUSTICS - Δωρεάν εγχειρίδιο χρήσης

Χαρακτηριστικό	Λεπτομέρειες
Τύπος ηχείου	Ενεργό ηχείο
Ισχύς εξόδου	75 W
Απόκριση συχνότητας	30 Hz - 30 kHz
Συνδεσιμότητα	Bluetooth, RCA, XLR
Διαστάσεις	300 x 300 x 400 mm
Βάρος	10 kg
Συνιστώμενη χρήση	Ακρόαση μουσικής, στούντιο monitoring
Συντήρηση	Τακτικός καθαρισμός με απαλό πανί, έλεγχος των συνδέσεων
Ασφάλεια	Μην εκτίθεται σε υγρασία, αποφεύγετε τους φυσικούς κραδασμούς
Γενικές πληροφορίες	Ιδανικό για audiophiles και επαγγελματίες ήχου

Συχνές ερωτήσεις - 3070S Q-ACOUSTICS

Πώς συνδέω το ηχείο Q ACOUSTICS 3070S στο ηχοσύστημά μου;

Μπορείτε να συνδέσετε το Q ACOUSTICS 3070S στο ηχοσύστημά σας μέσω καλωδίου RCA ή καλωδίου ηχείου. Βεβαιωθείτε ότι οι συνδέσεις είναι σωστές και ότι το ηχείο τροφοδοτείται με ρεύμα.

Γιατί το ηχείο μου δεν παράγει ήχο;

Ελέγξτε αν το ηχείο τροφοδοτείται σωστά, αν τα καλώδια είναι καλά συνδεδεμένα και αν η ένταση είναι ρυθμισμένη σε ακουστό επίπεδο. Βεβαιωθείτε επίσης ότι η πηγή ήχου λειτουργεί σωστά.

Είναι το ηχείο Q ACOUSTICS 3070S συμβατό με ενισχυτή;

Ναι, το Q ACOUSTICS 3070S είναι συμβατό με τους περισσότερους ενισχυτές. Βεβαιωθείτε ότι η αντίσταση του ενισχυτή σας είναι συμβατή με αυτή του ηχείου.

Πώς ρυθμίζω τις παραμέτρους μπάσων στο Q ACOUSTICS 3070S;

Για να ρυθμίσετε τα μπάσα, χρησιμοποιήστε τους διαθέσιμους ελέγχους στο ηχείο ή στον ενισχυτή σας. Μπορείτε επίσης να ρυθμίσετε τις παραμέτρους μέσω της ειδικής εφαρμογής, αν είναι διαθέσιμη.

Ποιες είναι οι διαστάσεις του Q ACOUSTICS 3070S;

Οι διαστάσεις του Q ACOUSTICS 3070S είναι 305 mm πλάτος, 305 mm ύψος και 305 mm βάθος.

Πώς κάνω επαναφορά του ηχείου;

Για να επαναφέρετε το Q ACOUSTICS 3070S, αποσυνδέστε το από την τροφοδοσία, περιμένετε μερικά λεπτά και στη συνέχεια συνδέστε το ξανά. Αυτό θα επαναφέρει τις προεπιλεγμένες ρυθμίσεις.

Μπορεί το Q ACOUSTICS 3070S να χρησιμοποιηθεί σε εξωτερικούς χώρους;

Όχι, το Q ACOUSTICS 3070S έχει σχεδιαστεί μόνο για εσωτερική χρήση. Η χρήση σε εξωτερικούς χώρους μπορεί να βλάψει τη συσκευή.

Πού μπορώ να βρω ανταλλακτικά για το Q ACOUSTICS 3070S;

Τα ανταλλακτικά μπορούν να παραγγελθούν από τον τοπικό σας αντιπρόσωπο Q ACOUSTICS ή μέσω της επίσημης ιστοσελίδας της Q ACOUSTICS.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 3070S Q-ACOUSTICS

Εγχειρίδιο χρήστη και τεχνικά χαρακτηριστικά προϊόντος

ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ - ΠΑΡΑΚΑΛΟΥΜΕ ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ

Το σήμα υποδεικνύει ότι υπάρχουν σημαντικές οδηγίες λειτουργίας και συντήρησης στα έντυπα που συνοδεύουν αυτή τη μονάδα.

Διαβάστε τις εν λόγω οδηγίες.

Φυλάξτε τις εν λόγω οδηγίες.

Δώστε ιδιαίτερη προσοχή σε όλες τις προειδοποιήσεις.

Ακολουθήστε όλες τις οδηγίες.

Μην χρησιμοποιείτε τη συσκευή αυτή κοντά σε νερό.

Καθαρίζετε χρησιμοποιώντας αποκλειστικά στεγνό πανί.

Μην παρεμποδίζετε οποιαδήποτε ανοίγματα εξαερισμού.

Εγκαταστήστε σύμφωνα με τις οδηγίες του κατασκευαστή.

Χρησιμοποιείτε μόνον τα εξαρτήματα/ανταλλακτικά που ορίζονται από τον κατασκευαστή. Χρησιμοποιείτε αποκλειστικά σε συνδυασμό με την τροχήλατη βάση, βάση στήριξης, τρίποδο, βραχίονα στήριξης ή τραπέζι που ορίζει ο κατασκευαστής ή πωλούνται μαζί με τη συσκευή.

Στις περιπτώσεις όπου χρησιμοποιείτε μια τροχήλατη βάση, θα πρέπει να είστε ιδιαίτερα προσεκτικοί κατά τη μετακίνηση της τροχήλατης βάσης / διάταξης συσκευής προκειμένου να αποφεύγονται τραυματισμοί από ενδεχόμενες ανατροπές.

Προσοχή: Αλλαγές ή τροποποιήσεις που δεν έχουν εγκριθεί ρητά από τον κατασκευαστή θα μπορούσε να ακυρώσουν την εγγύηση του χρήστη για τη λειτουργία της συσκευής.

Συντήρηση: Ο εξοπλισμός συντήρησης θα πρέπει να επιστραφεί στον αντιπρόσωπο παροχής, ή τον πράκτορα συντήρησης της περιοχής σας. Οι διευθύνσεις των κύριων πρακτόρων συντήρησης στο ΗΒ αναφέρονται σε αυτό το εγχειρίδιο.

Εισαγωγή

Σας ευχαριστούμε για την αγορά των Q Acoustics.

Αυτό το εγχειρίδιο έχει ως σκοπό να σας βοηθήσει στη ρύθμιση και εγκατάσταση καθώς και στην παροχή της βέλτιστης απόδοσης του προϊόντος.

Σας παρακαλούμε διαβάστε προσεκτικά τις οδηγίες, σημαντικές πληροφορίες ασφαλείας και προειδοποιήσεις πριν από την εγκατάσταση και χρήση, για να διασφαλίσετε την ασφαλή και ικανοποιητική λειτουργία αυτού του προϊόντος.

Ελπίζουμε να απολαύσετε την εμπειρία των Ο Acoustics.

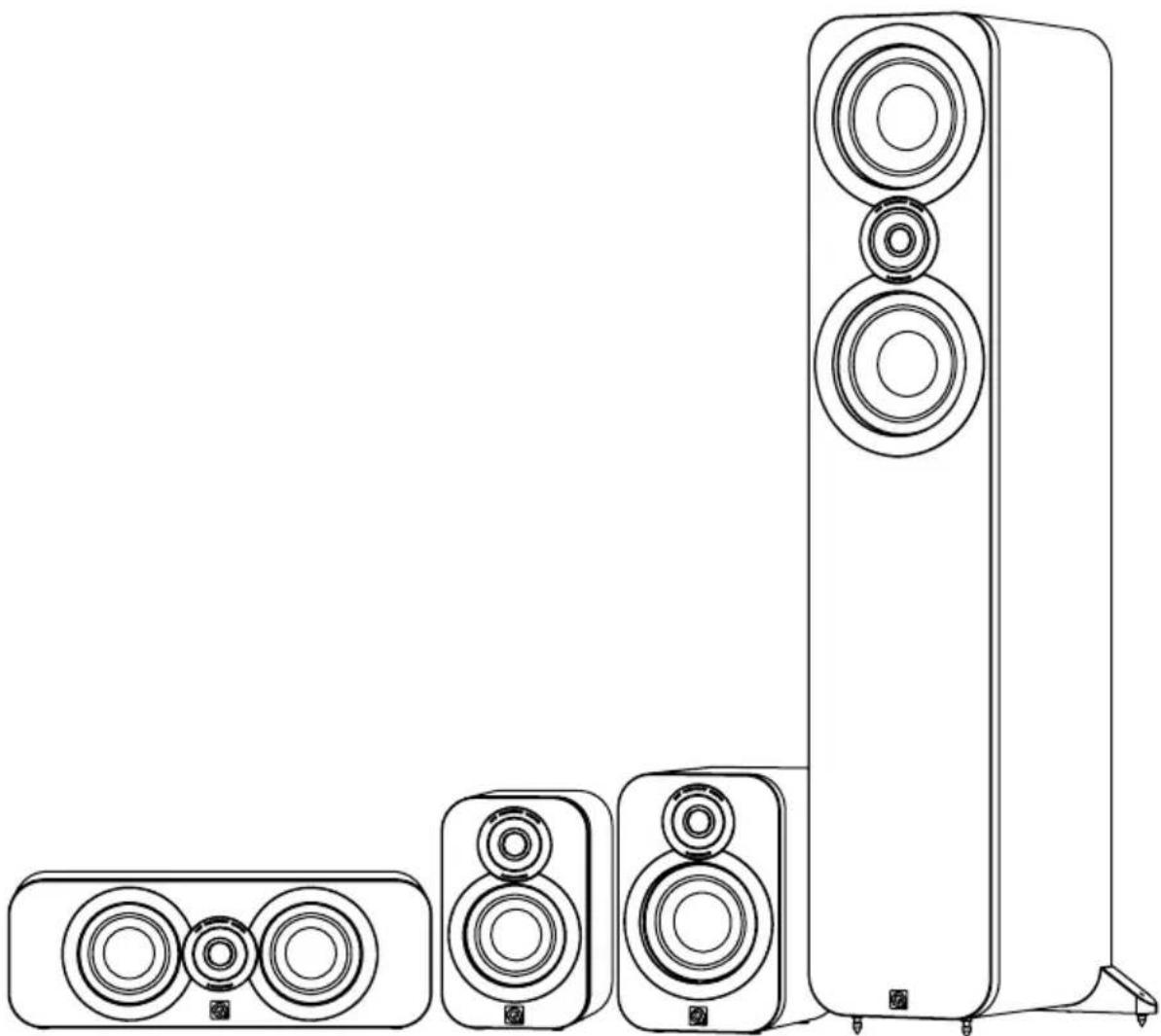

Η σειρά Q Acoustics 3000 αποτελεί μια γκάμα μεγαφώνων που έχουν σχεδιαστεί για να ικανοποιήσουν τις υψηλότερες απαιτήσεις των λάτρεων της υψηλής ποιότητας μουσικής (audiophiles) και των φανατικών οπαδών των ταινιών.

Η γκάμα περιλαμβάνει τα ακόλουθα:

3010: Συμπαγές ηχείο βιβλιοθήκης με οδηγό μπάσου 100 mm.

3020: Συμπαγές ηχείο με οδηγό μπάσου 125 mm.

3050: Ηχείο δαπέδου με δύο οδηγούς μπάσου 165 mm.

3070S: Ένεργό βαθυφωνικό ηχείο (subwoofer) 140 Watt με οδηγούς 2 x 165.

3090C: Κεντρικό κανάλι με οδηγούς μπάσου 2 x 100 mm.

Τα ηχεία 3050 έχουν τη δυνατότητα διπλοκαλωδίωσης. Όλα τα ηχεία μπορεί να βρίσκονται σε λειτουργία κοντά σε οθόνη τηλεόρασης χωρίς παρεμβολές, εκτός από το 3070S το οποίο δεν θα πρέπει να τίθεται σε λειτουργία όταν βρίσκεται σε απόσταση 500 mm από οθόνη τηλεόρασης ή άλλη ευαίσθητη στα μαγνητικά πεδία συσκευή. Οι οθόνες Plasma και LCD παραμένουν ανεπηρέαστες.

Προτού προβείτε σε οποιαδήποτε σύνδεση των μεγαφώνων σας βεβαιωθείτε ότι όλες οι ενεργές μονάδες του συστήματός σας έχουν αποσυνδεθεί από το ηλεκτρικό δίκτυο.

'Οταν θέτετε σε λειτουργία το ηχοσύστημά σας ή μεταβάλλετε τις πηγές εισόδου, ρυθμίζετε την κύρια διάταξη ρύθμισης του ήχου σε χαμηλή στάθμη. Ανεβάστε τη στάθμη σταδιακά.

Μην ρυθμίζετε ποτέ τη λειτουργία του ηχοσύστηματός σας στην υψηλότερη στάθμη ήχου. Η θέση της διάταξης ελέγχου του ήχου είναι παραπλανητική και δεν υποδηλώνει τη στάθμη ισχύος του συστήματος. Η χρήση υψηλής στάθμης ήχου μπορεί να βλάψει την ακοή σας.

Μην συνδέετε τους ακροδέκτες του μεγαφώνου σας στο ηλεκτρικό δίκτυο.

Μην αφήνετε τα μεγάφωνά σας εκτεθειμένα σε υπερβολικό ψύχος, ζέστη, υγρασία ή το φως του ήλιου.

Σε περίπτωση όπου χρησιμοποιείτε τα μεγάφωνά σας χωρίς το προστατευτικό πλέγμα τους, φροντίζετε να προστατεύετε τις μονάδες των οδηγών από πιθανή βλάβη.

Μην χρησιμοποιείτε αυτοσχέδιες βάσεις στήριξης. Τοποθετήστε την εξειδικευμένη βάση στήριξης των Ο Acoustics σύμφωνα με τις οδηγίες και χρησιμοποιώντας τα εξαρτήματα στερέωσης που παρέχονται. Ο αντιπρόσωπός σας θα σας ενημερώσει σχετικά.

Μην προβαίνετε σε αποσυναρμολόγηση του μεγαφώνου. Θα ακυρώσετε την εγγύηση.

Αφαίρεση της συσκευασίας των μεγαφώνων σας

Αφαιρέστε πλήρως τη συσκευασία των ηχείων. Σηκώστε τα ηχεία από το κουτί κρατώντας τις καμπίνες. Μην ακουμπάτε τις μονάδες του οδηγού ή χρησιμοποιείτε τις προστατευτικές θήκες για να τις σηκώσετε. Τα 3050 και 3070S είναι βαριά -ζητήστε βοήθεια σε περίπτωση όπου κριθεί απαραίτητο να τα σηκώσετε.

'Отан μεταχειρίζεστε τα μεγάφωνα φροντίζετε να μην σέρνονται στο πάτωμα καθώς κάτι τέτοιο μπορεί να προκαλέσει βλάβη - σηκώνετέ τα προτού τα μετακινήσετε.

Στο κουτί θα βρείτε τα ακόλουθα: Το(α) μεγάφωνο(α) και το εγχειρίδιο του παρόντος προϊόντος.

Επιπρόσθετα, η συσκευασία των ακόλουθων μοντέλων περιέχει:

3050: Πίσω σταθεροποιητή και βιδωτό καπάκι για κάθε ηχείο. Ένα κλειδί Allen για την προσαρμογή των βιδών μετά την τοποθέτησή τους.

3070S: Καλώδιο ή καλώδια τροφοδοσίας, βίδες και βιδωτά καπάκια.

Ελέγξτε προσεκτικά το προϊόν. Σε περίπτωση όπου κάποια αντικείμενα παρουσιάζουν βλάβη ή λείπουν θα πρέπει να το αναφέρετε στον αντιπρόσωπό σας όσο το δυνατόν πιο γρήγορα.

Φυλάξτε τη συσκευασία για ενδεχόμενη μελλοντική μεταφορά. Σε περίπτωση απόρριψης της συσκευασίας, παρακαλείστε να ακολουθήσετε όλους τους κανονισμούς περί ανακύκλωσης της περιοχής σας.

Προεργασία

Οι βίδες είναι αιχμηρές. Να είστε ιδιαίτερα προσεκτικοί!

Μην τοποθετείτε ποτέ ένα βιδωτό μεγάφωνο σε σημεία όπου μπορεί να προκαλέσει βλάβη!

Φροντίζετε πάντα να μεταφέρετε τα μεγάφωνά σας σηκώνοντάς τα- ποτέ σέρνοντάς τα!

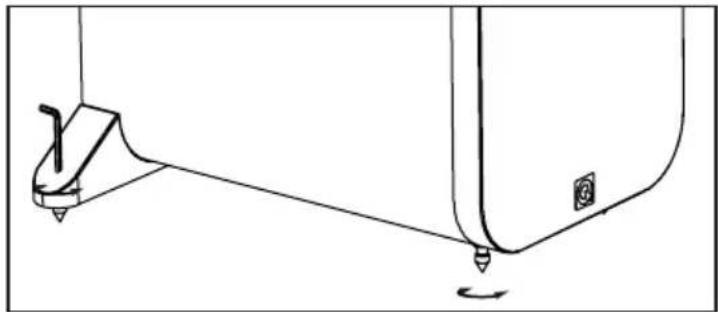

Στερέωση του πίσω σταθεροποιητή (stabiliser)-3050

Ξεβιδώστε μέχρι τη μέση τις βίδες της βάσης τις οποίες συγκρατούν περικόχλια και προσαρμόστε το μεγάφωνο σε όρθια θέση. (Σε περίπτωση όπου έχετε ξύλινο ή πέτρινο δάπεδο τοποθετήστε ένα προστατευτικό πάνω σε κάθε βίδα προτού προσαρμόσετε το ηχείο σε όρθια θέση). Όταν το ηχείο βρίσκεται πλέον σε όρθια θέση, βάλτε το κλειδί Allen σε καθεμία από τις πίσω βίδες ξεκινώντας από τις επάνω και ρυθμίστε τες έως ότου το μεγάφωνο να βρίσκεται σε επίπεδη και σταθερή θέση.

Χρησιμοποιήστε τις βίδες που παρέχονται για να ασφαλίσετε τη βάση όπως περιγράφεται.

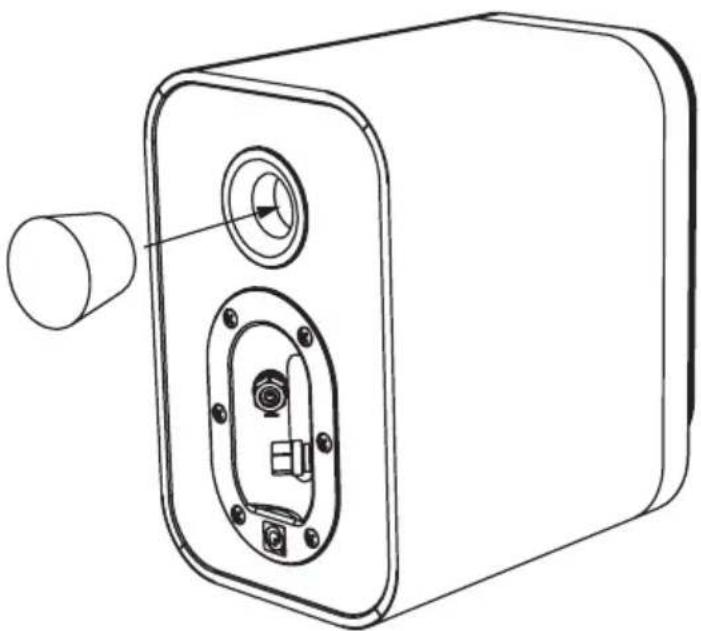

Αφρώδες πώμα

Τα ηχεία 3000 διαθέτουν πίσω θύρες κι έχουν σχεδιαστεί για να λειτουργούν έχοντας πίσω τους κάποιο κενό πχ. 20 mm ή ανάλογη απόσταση από τον τοίχο. Σε περίπτωση που τοποθετήσετε τα ηχεία σας κοντά σε κάποιο τοίχο/γωνία θα πρέπει να βάλετε τα αφρώδη πώματα στις πίσω θύρες, διαφορετικά θα υπάρξουν πολύ υψηλές στάθμες μπάσου.

Βεβαιωθείτε ότι τα πώματα εφαρμόζουν σφιχτά στη θύρα, χωρίς να τα σπρώξετε υπερβολικά. Θα διαπιστώσετε μείωση του επιπέδου του μπάσου, θα υπάρξει, ωστόσο, αύξηση της ευκρίνειας και επέκτασης του μπάσου. Πειραματιστείτε για να δείτε τί προτιμάτε και προσπαθήστε να αλλάζετε ελαφρώς τη θέση του ηχείου προκειμένου να πετύχετε το καλύτερο δυνατό αποτέλεσμα.

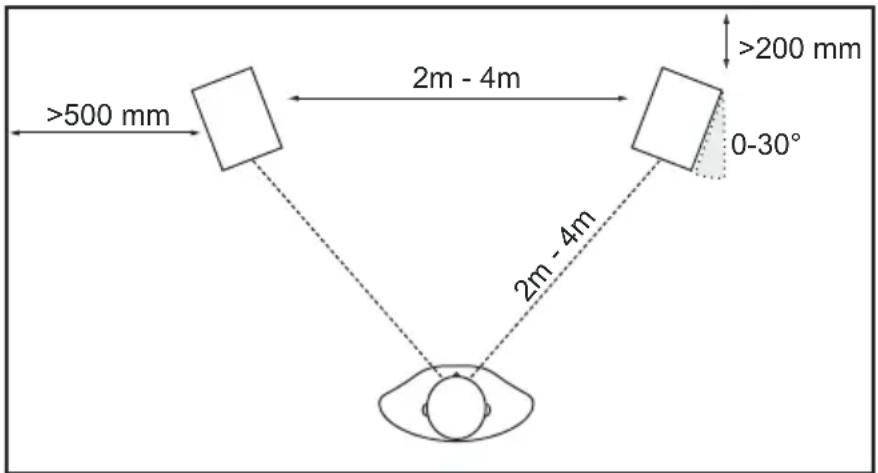

Τα μεγάφωνα 3050 θα πρέπει να τοποθετούνται σε απόσταση τουλάχιστον 200 mm από τον πίσω τοίχο και 500 mm από τους πλαϊνούς τοίχους. Η τοποθέτηση των ηχείων σε κοντινότερη απόσταση από τους τοίχους θα αυξήσει το μπάσο, αλλά μπορεί να προκαλέσει ραγδαία αύξηση του ήχου και απώλεια της ακρίβειας και λεπτομέρειας. Τα ηχεία θα πρέπει να βρίσκονται σε απόσταση 2m- 4m και σε κεντρικό σημείο όσον αφορά τον καθιστό ακροατή. Στρέφοντας τα ηχεία ελαφρώς προς τα μέσα ακονίζεται ο στερεοφωνικός ήχος αλλά μπορεί να υπάρξει περιορισμός της πηγής του ήχου.

>500 mm 2m - 4m >200 mm 0-30° 2m - 4m

3010 kai 3020

Η ιδανική θέση των 3010 και 3020 είναι οι βάσεις δαπέδου των Ο Acoustics ή στερεωμένα στον τοίχο. Στην περίπτωση στερέωσής τους σε βάση μια απλή συμβουλή είναι ότι η μονάδα πρίμα (treble) θα πρέπει να βρίσκεται στο επίπεδο των αφτιών του καθιστού ακροατή. Στην περίπτωση στερέωσης των ηχείων στον τοίχο, αυτά μπορεί να τοποθετηθούν σε ελαφρώς πιο ψηλό σημείο, έχοντας παράλληλα μια κλίση προς τα κάτω. Τα ηχεία που στερεώνονται σε βάσεις θα πρέπει να τυγχάνουν της ίδιας μεταχείρισης με τα ηχεία δαπέδου με τη μόνη διαφορά ότι στην πρώτη περίπτωση το ηχείο μπορεί να τοποθετηθεί λίγο πιο κοντά στον πίσω τοίχο. Υπάρχει επίσης η δυνατότητα στερέωσης σε ράφι.

Διατίθεται επίσης ειδικά σχεδιασμένος για τα Ο Α Β αυστις 3010, 3020 και 3090 προαιρετικός βραχίονας, τον οποίο μπορείτε να προμηθευτείτε από τον αντιπρόσωπό σας. Διατίθενται επίσης βάσεις στήριξης για τα 3010 και 3020. Προετοιμαστείτε να ζήσετε την εμπειρία της καλύτερης διάταξης σύμφωνα με τα γούστα σας στον προσωπικό σας χώρο ακρόασης.

Εφέ μεγαφώνων

3090C

Το 3090C έχει σχεδιαστεί για να λειτουργεί σε κοντινή απόσταση από την οθόνη της τηλεόρασης και σε κεντρικό σημείο ως προς αυτή. Θα πρέπει να τοποθετηθεί ακριβώς από πάνω ή από κάτω από την οθόνη. Σε περίπτωση όπου έχετε οθόνη Plasma ή LCD στερεώστε το 3090C στον τοίχο ή άλλη κατάλληλη επιφάνεια ακριβώς από πάνω ή κάτω από την οθόνη χρησιμοποιώντας τον επιτοίχιο βραχίονα Q-Accoustics. Σε αντίθετη περίπτωση, σκεφτείτε το ενδεχόμενο τοποθέτησης της τηλεόρασης σε κάποιο έπιπλο και του 3090C σε ένα ασφαλές ράφι ακριβώς από κάτω από την τηλεόραση.

Περιφερειακά ηχεία (Surround)

Διατίθενται συστάσεις της Dolby labs σχετικά με τα 5.11 ηχεία. Τα περιφερειακά ηχεία θα πρέπει να στερεωθούν σε οποιαδήποτε πλευρά του ακροατή, ελαφρώς πίσω από τη θέση ακρόασης. Τα ηχεία θα πρέπει να τοποθετηθούν κατά τέτοιο τρόπο ώστε να κοιτάζουν προς τα μέσα, είτε στερεωμένα στους πλαϊνούς τοίχους του δωματίου ή σε περίπτωση όπου το δωμάτιο είναι μεγάλο, σε ψηλές βάσεις στήριξης, ενώ το κεντρικό τους σημείο θα πρέπει να βρίσκεται πάνω από το επίπεδο των αφτιών του καθιστού ακροατή.

400 mm

Σύνδεση παθητικών μεγαφώνων

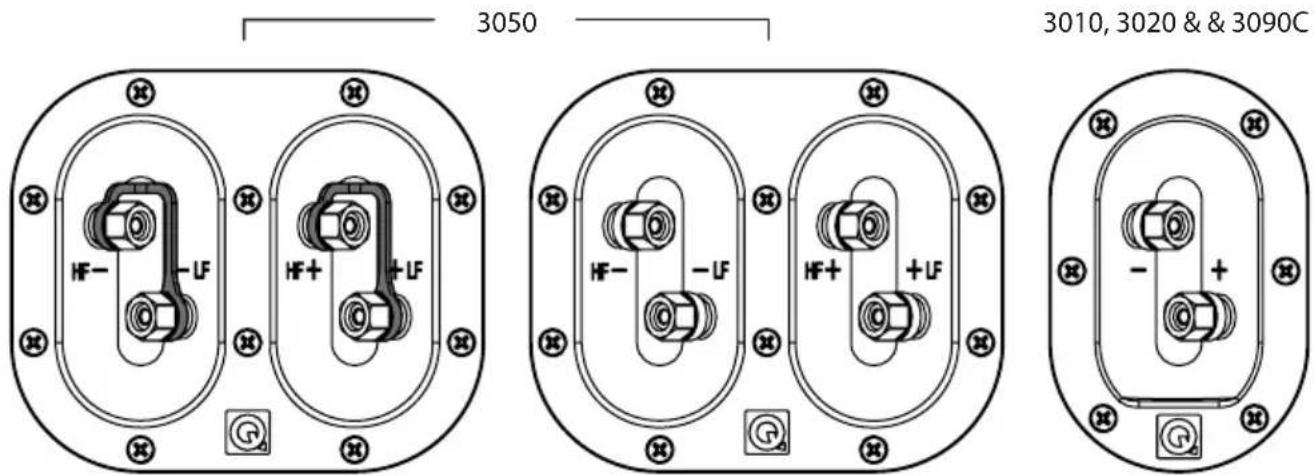

Ακροδέκτες και Συνδετήρες

Το 3050 έχει τη δυνατότητα διπλοκαλωδίωσης. Ο διαχωριστής διπλοκαλωδίωσης διαθέτει τέσσερις ακροδέκτες. Το επάνω ζεύγος των ακροδεκτών συνδέεται στο ηχείο πρίμα (Η.F) και το κάτω ζεύγος στο(α) ηχείο(α) μπάσου (LF). Οι διαχωριστές παρέχονται με αφαιρούμενους συνδέσμους για τη σύνδεση των ζευγών ακροδεκτών. Το γεγονός αυτό επιτρέπει τη συμβατική σύνδεση του μεγαφώνου χρησιμοποιώντας ένα ζεύγος καλωδίων ή στη διπλοκαλωδίωση με δύο ζεύγη. Τα 3010, 3020 και 3090

3050 3010, 3020 & & 3090C

Πρότυπη σύνδεση Πρότυπη σύνδεσηΔιπλοκαλωδίωση

διαθέτουν βάσει προτύπου δυο διαχωριστές ακροδεκτών.

Καλώδια μεγαφώνου

Τα εξειδικευμένα καλώδια μεγαφώνου προσφέρουν υψηλότερα πρότυπα αναπαραγωγής απ' ό,τι τα γενικής χρήσης σύρματα τύπου «bell» ή «zip». Χρησιμοποιείτε καλώδια με μεγάλη ποσότητα χαλκού για τα μπροστινά και κεντρικά κανάλια. Τα λεπτά καλώδια μειώνουν το μπάσο και περιορίζουν το δυναμικό εύρος. Τα περιφερειακά (πίσω) κανάλια είναι λιγότερο σημαντικά.

Το καλώδιο του ηχείου έχει μια λωρίδα ή έναν ανιχνευτή κατά μήκος του πυρήνα. Βάσει σύμβασης

συνδέεται στους θετικούς ακροδέκτες. Το ιδανικό θα ήταν τα καλώδια που συνδέουν τον ενισχυτή με το μπροστινό μεγάφωνο να έχουν το ίδιο μήκος. Μην ενώνετε ποτέ τα καλώδια- χρησιμοποιείτε το πλήρες μήκος.

Προετοιμασία Καλωδίων

Διαχωρίστε το καλώδιο σε ένα βάθος περίπου 40 mm. Ξεγυμνώστε το σύρμα σε ένα βάθος 10 mm και στρίψτε τα άκρα για να συγκεντρώσετε τυχόν σύρματα που πετάνε. Κόψτε το καλώδιο αφήνοντας εκτεθείμενα 7 mm γυμνού σύρματος.

Σύνδεση σε ακροδέκτη

Ξεβιδώστε τον ακροδέκτη αριστερόστροφα προκειμένου να μείνει εκτεθειμένη η οπή συναρμολόγησης στη βάση της στήλης του ακροδέκτη.

Εισάγετε το γυμνό άκρο του καλωδίου στην οπή. Σφίγξτε εκ νέου εντελώς τον ακροδέκτη με το χέρι. Βεβαιωθείτε ότι δεν υπάρχουν τυχόν σύρματα που πετάνε, τα οποία θα μπορούσε να αγγίξουν παρακείμενους ακροδέκτες. Στην ΕΕ η χρήση βυσμάτων μεγαφώνων 4 mm έρχεται σε αντίθεση με τους κανονισμούς ασφαλείας.

7mm 30mm

Σφιχτό Χαλαρό

Στερεοφωνικές συνδέσεις

Πρότυπες συνδέσεις

Συνδέστε τον ΚΟΚΚΙΝΟ (+) ακροδέκτη του ΔΕΞΙΟΥ μεγαφώνου στον ΚΟΚΚΙΝΟ, Θετικό (+) ακροδέκτη στο ΔΕΞΙ κανάλι του ενισχυτή. Συνδέστε τον ΜΑΥΡΟ (-) ακροδέκτη του μεγαφώνου στον αντίστοιχο ΜΑΥΡΟ, Αρνητικό (-) ακροδέκτη του ενισχυτή. Επαναλάβετε την εν λόγω διαδικασία για το ΑΡΙΣΤΕΡΟ κανάλι.

Στην περίπτωση του 3050 μπορείτε να χρησιμοποιήσετε οποιονδήποτε κατάλληλο Θετικό (+) ή Αρνητικό (-) ακροδέκτη. Συμβουλευτείτε την παρακάτω απεικόνιση.

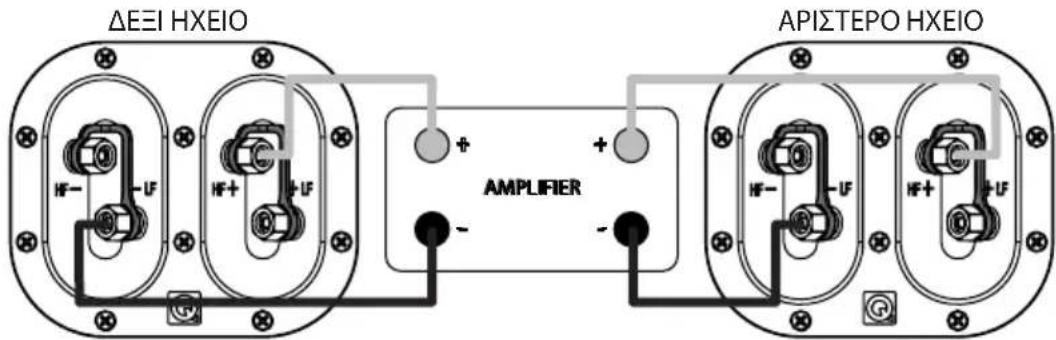

Πρότυπη καλωδίωση: 3050

ΔΕΞΙ HXEΙΟ APIΣΤΕΡΟ HXEΙΟ HF- UF HF+ UF AMPLIFIER -

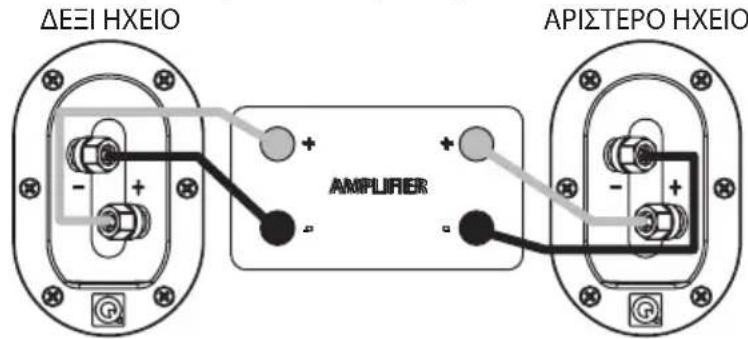

Πρότυπη καλωδίωση: 3010, 3020 & 3090C

ΔΕΞΙ ΗΧΕΙΟ ΑΡΙΣΤΕΡΟ ΗΧΕΙΟ AMPLIFIER

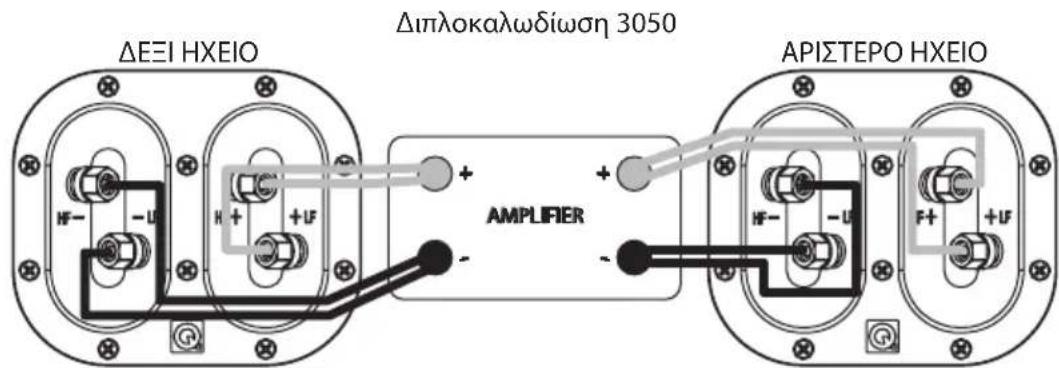

Διπλοκαλωδίωση

Η άμεση σύνδεση των δικτύων πρίμα και μπάσου ενός μεγαφώνου σε έναν ενισχυτή βελτιώνει τόσο την απόδοση του μπάσου όσο και το δυναμικό εύρος.

Για τη διπλοκαλωδίωση: Ετοιμάστε δύο δίδυμα καλώδια για καθένα από τα ηχεία. Ξεβιδώστε όλους τους ακροδέκτες του μεγαφώνου και αφαιρέστε και τους δύο συνδέσμους. Στο σημείο αυτό συνδέστε τους ακροδέκτες πρίμα και τους ακροδέκτες μπάσου στον ενισχυτή ακολουθώντας τη διαδικασία που περιγράφεται στην ενότητα Πρότυπη Καλωδίωση. Συμβουλευτείτε την παρακάτω απεικόνιση.

Όταν τα ηχεία σας έχουν συνδεθεί: Ενεργοποιήστε το σύστημα και παίξτε λίγη μουσική σε μέτρια στάθμη. Προσαρμόστε με ακρίβεια τη διάταξη τοποθέτησης του ηχείου για να ταιριάζει.

ΔΕΞΙ HXEΙΟ Διπλοκαλωδίωση 3050 ΑΡΙΣΤΕΡΟ HXEΙΟ

Φροντίδα και καθαρισμός

Φροντίδα καμπίνας

Καθαρίζετετις καμπίνες χρησιμοποιώντας ένα στεγνό πανί. Μην χρησιμοποιείτε προϊόντα καθαρισμού με βάση διαλύτη. Σε περίπτωση όπου οι καμπίνες λερωθούν, αφαιρέστε τον λεκέ χρησιμοποιώντας ένα ελαφρώς εμποτισμένο με νερό, ορυκτό τερεβινθέλαιο ή ισοπροπυλική αλκοόλη πανί, ανάλογα με τον τύπο του λεκέ. Στη συνέχεια ταμπονάρετέ τες με τη βοήθεια ενός πανιού για να αφαιρέσετε τυχόν υπολείμματα του καθαριστικού προϊόντος. Μην χρησιμοποιείτε ποτέ οποιουδήποτε τύπου διαβρωτικό μέσο.

Πλέγματα

Βουρτσίζετε ελαφρώς τα πλέγματα με τη βοήθεια μιας μαλακής βούρτσας.

Μονάδες οδηγού.

Είναι προτιμότερο οι μονάδες οδηγού να παραμένουν άθικτες δεδομένου ότι μπορεί εύκολα να υποστούν βλάβη όταν εκτίθενται.

Εγγύηση

Τα ηχεία Q Acoustics καλύπτονται από την εγγύηση για ελαττώματα σε υλικά και κακοτεχνία όπως φαίνεται παρακάτω:

Παθητικά μεγάφωνα: 5 χρόνια από την ημερομηνία αγοράς Ενεργά Ηχεία & Βαθυφωνικά ηχεία: 2 χρόνια από την ημερομηνία αγοράς

Κατά τη διάρκεια της περιόδου εγγυήσεως, η Ο Acoustics, κατ' επιλογήν της, θα επισκευάσει ή θα αντικαταστήσει οποιοδήποτε προϊόν βρεθεί να είναι ελαττωματικό μετά από έλεγχο από την εταιρεία ή τον εξουσιοδοτημένο διανομέα ή πράκτορα.

Κακή χρήση και φθορά και ζημιά δεν καλύπτονται από την εγγύηση.

Οι ελαττωματικές μονάδες θα πρέπει να επιστραφούν στον προμηθευτή κατά τη διάρκεια της περιόδου εγγυήσεως. Η Ο Α Β αcoustics δεν υποστηρίζει μια Διεθνή Εγγύηση και σε περίπτωση όπου δεν είναι δυνατή η επιστροφή της μονάδας στον προμηθευτή θα πρέπει να συμβουλευτείτε την Ο Α Β αcoustics.

Τα αντικείμενα τα οποία δεν είναι δυνατόν να παραδώσετε οι ίδιοι για συντήρηση θα πρέπει να αποστέλλονται με τα έξοδα μεταφοράς πληρωμένα, κατά προτίμηση στην αρχική τους συσκευασία και με την απόδειξη αγοράς. Τυχόν ζημιές τις οποίες ενδέχεται να υποστούν τα αγαθά κατά τη μεταφορά τους στο κέντρο επισκευής δεν καλύπτονται από την εγγύηση. Τα έξοδα επιστροφής των αντικειμένων που καλύπτονται από την εγγύηση θα καταβάλλονται από την Q Acoustics ή τον διανομέα ή τον πράκτορα όπως κρίνεται πρέπον.

Η εν λόγω εγγύηση δεν επηρεάζει με κανέναν τρόπο τα νομικά σας δικαιώματα.

Για πληροφορίες σχετικά με τη συντήρηση σε άλλες χώρες επικοινωνήστε στην ακόλουθη διεύθυνση ηλεκτρονικού ταχυδρομείου: [e-mail]

Q ACOUSTICS

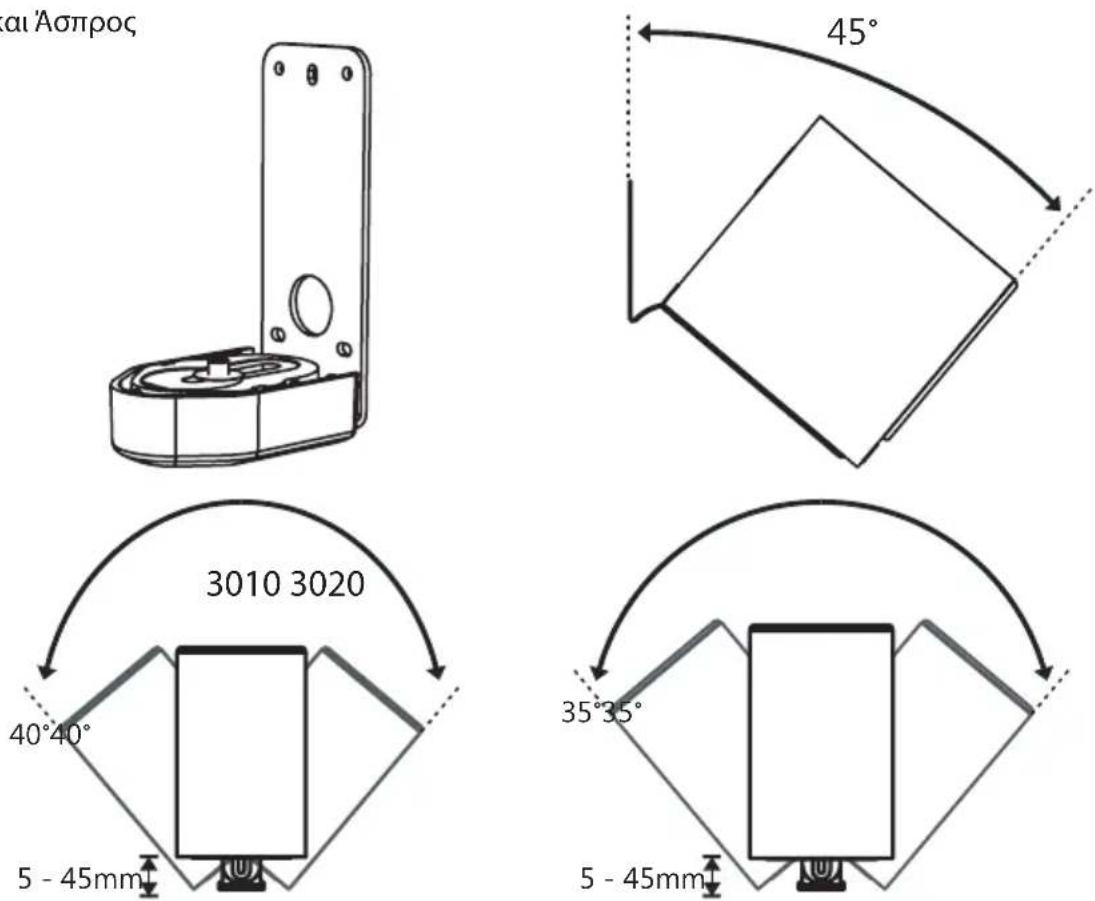

Επιτοίχιος βραχίονας 3010 / 3020 / 3090C (Μονός)

Μαύρος και Άσπρος

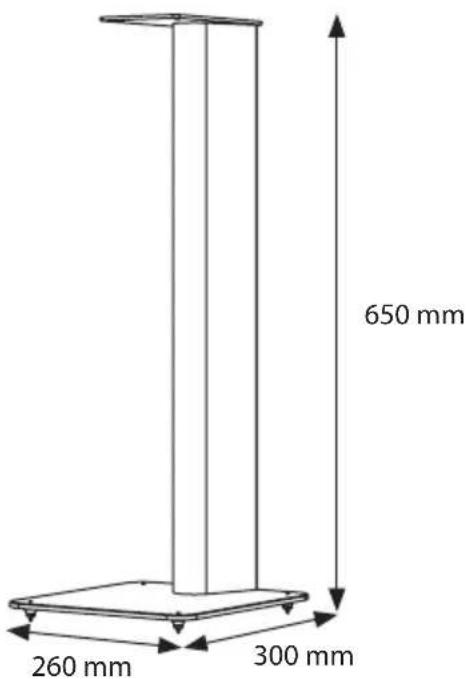

3010 / 3020 Βάση ηχείου (Ζεύγος)

Μαύρη ή άσπρη

650 mm 260 mm 300 mm

Παθητικά μεγάφωνα	3010	3020	3050	3090C
Τύπος περιβλήματος:	2-way reflex	2-way reflex	2-way reflex	2-way reflex
Μονάδα μπάσου (mm):	100 mm	125 mm	2 mm	2 x 100 mm
Μονάδα πρίμα (mm):	25 mm	25 mm	25 mm	25 mm
ΑνταπόκρισηΣυχνότητας (+/-3dB):	68 Hz - 22 kHz	64 Hz - 22 kHz	44 Hz - 22 kHz	75 Hz - 22 kHz
Ονομαστική εμπέδηση:	6 Ω	6 Ω	6 Ω	6 Ω
Ευαισθησία (2.83v@1m):	86dB	88dB	92dB	89dB
Συνιστώμενη ισχύς ενισχυτή:	15 - 75W	25 - 75W	25 - 100W	25 - 100W
Συχνότητα διαχωριστή:	2.8 kHz	2.9 kHz	2.6 kHz	2.7 kHz
Πραγματικός όγκος:	3.8 λίτρα	5.9 λίτρα	35.6 λίτρα	10.3 λίτρα
Διαστάσεις καμπίνας (WxHxD mm):	150 x 235 x 200	170 x 260 x 226	200 x 1000 x 298	430 x 150 x 200
Βάρος (ανά καμπίνα):	3.6 Kg	4.6 Kg	17.8 Kg	6.0 Kg

Ενεργό Βαθυφωνικό ηχείο

3070S

Τύπος περιβλήματος:

Με θύρες

Μονάδα μπάσου (mm):

2 x 165 mm μήκος βεληνεκούς

Ισχύς ενισχυτή:

140W rms

Συχνότητα διαχωριστή:

50 Hz - 150 Hz (μεταβ.)

Διαστάσεις καμπίνας

(WxHxD mm):

200 × 400 × 425

Bároc:

13.6 Kg

Q ACOUSTICS

www.Qacoustics.co.uk

Q ACOUSTICS

Serie 3000
