РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 3070S Q-ACOUSTICS

Руководство по эксплуатации и технические характеристики

ВАЖНАЯ ИНФОРМАЦИЯ - ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО.

Данный символ означает, что в информационных печатных материалах к этому оборудованию содержатся важные указания.

Прочитайте данную инструкцию.

Сохраните данную инструкцию.

Примите к сведению все предупреждения.

Следуйте всем указаниям.

Не используйте это оборудование вблизи воды.

Для очистки от загрязнений используйте только сухую ткань.

Не закрывайте вентиляционные отверстия.

Устанавливайте оборудование в соответствии с указаниями производителя.

Используйте исключительно приспособления/дополнительное оборудование, рекомендованные производителем. Используйте оборудование только с прилагающимися к нему или рекомендованными производителем тележкой, подставкой, штативом, кронштейном или столом.

При использовании тележки для перемещения оборудования будьте осторожны, так как в случае ее опрокидывания вы можете получить травму.

Внимание! Изменения в оборудовании, которые не были прямо одобрены производителем, могут лишить пользователя права эксплуатировать данное оборудование.

Техническое обслуживание: Оборудование, подлежащее техническому обслуживанию, должно быть направлено дилеру – поставщику или сервисному агенту, действующему в вашем регионе. Адреса основных Сервисных агентов в Соединенном Королевстве указаны в данном руководстве.

Введение

Благодарим вас за приобретение продукции Q Acoustics.

Данное руководство предназначено для того, чтобы помочь вам осуществить установку и настройку акустической системы. Оно поможет вам получить оптимальные технические характеристики продукта.

Чтобы обеспечить безопасную и удовлетворительную работу системы, пожалуйста, внимательно прочитайте перед установкой и эксплуатацией эту инструкцию, важную информацию по технике безопасности и предупреждения.

Надеемся, что вы получите удовольствие от использования продукции Q Acoustics.

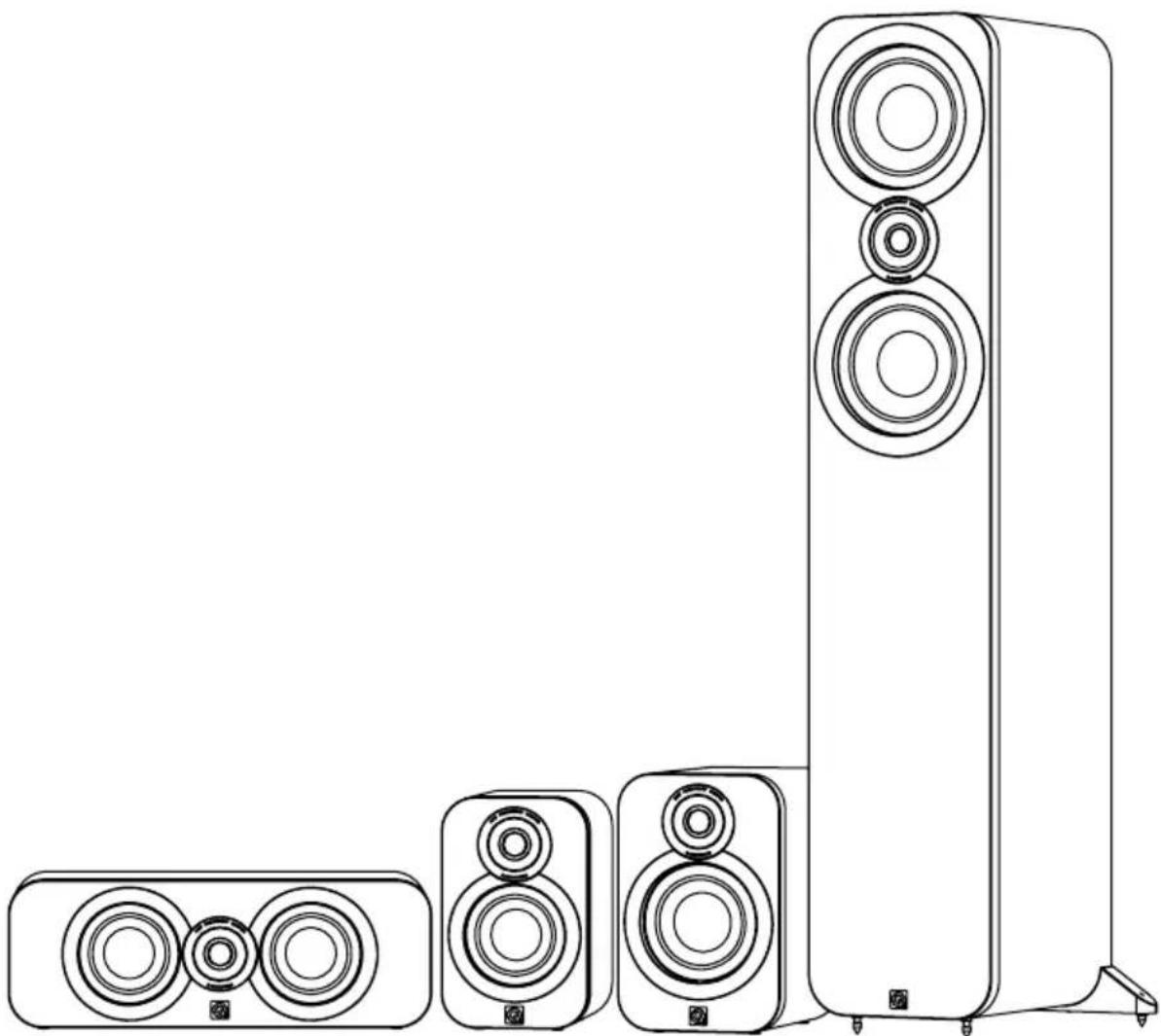

Серия 3000 от Q Acoustics представляет собой линейку акустических систем, разработанных для того, чтобы оправдать самые высокие ожидания любителей двухканальной акустики и чаяния наиболее взыскательных киноманов.

Данная линейка включает в себя следующие модели:

Модель 3010: Компактная полочная колонка с мощным 100 - миллиметровым низкочастотным динамиком.

Модель 3020: Полочная колонка с мощным 125-миллиметровым низкочастотным динамиком.

Модель 3050: Напольная акустическая система с двумя мощными 165-миллиметровыми низкочастотными динамиками.

Модель 3070S: Активный сабвуфер мощностью 140 Вт с двумя 165-миллиметровыми динамиками.

Модель 3090С: Центральный канал с двумя мощными 100-миллиметровыми низкочастотными динамиками.

В акустических системах модели 3050 предусмотрена возможность раздельного подключения. Всеми акустическими системами можно пользоваться рядом с телевизионными мониторами без какого-либо вредного воздействия, кроме модели 3070S, которую не рекомендуется эксплуатировать на расстоянии менее 50 см от экрана телевизора или другого магниточувствительного оборудования. Плазменные и ЖК-экраны также не подвержены вредному воздействию.

Перед подключением какого-либо оборудования к системе убедитесь, что все ее рабочие блоки отключены от электрической сети.

При включении аудиосистемы или переключении источников входящего потока, установите общий регулятор громкости на низкий уровень. Прибавляйте громкость постепенно.

Никогда не включайте аудиосистему на полную громкость. Положение регулятора громкости может быть обманчивым и не указывает на уровень мощности системы. Прослушивание на очень высокой громкости может навредить вашему слуху.

Не соединяйте выходы для подключения акустической системы с сетью питания.

Не подвергайте систему воздействию чрезмерных температур, повышенной влажности или прямых солнечных лучей. Если вы пользуетесь колонками без защитных сеток, позаботьтесь о том, чтобы узлы привода не были повреждены.

Не используйте самодельные подставки. Установите специальную подставку от компании Q Acoustics, следуя инструкции и используя крепежные детали, идущие в комплекте. Необходимую информацию вы можете получить у вашего дилера.

Не разбирайте систему. В противном случае вы будете лишены права на гарантийное обслуживание.

Извлечение из упаковки

Полностью распакуйте акустическую систему. Извлекайте колонки из картонных коробок, придерживая их за корпус. Не прикасайтесь к предоконечным каскадам или используйте защитные чехлы при их извлечении. Модели 3050 и 3070S тяжелые: при необходимости попросите кого-нибудь помочь вам.

Если вы захотите переместить колонки, не волочите их по полу, так как это может повредить их. Поднимите колонки и поставьте в нужное вам место.

В картонной упаковке вы найдете колонку(-и) и данное руководство по эксплуатации.

Кроме того, упаковка следующих моделей содержит:

Модель 3050: Стабилизатор для задней части и обмотка для шпилей для каждой колонки. Шестигранный ключ для закрепления установленных шпилей.

Модель 3070S: Шнур(ы) питания, шпили и обмотки шпилей.

Внимательно проверьте продукт. В случае если какие-либо детали отсутствуют или повреждены, сообщите об этому своему дилеру как можно скорее.

Сохраните упаковку для будущей возможной транспортировки. Если вы решите выбросить упаковку, пожалуйста, соблюдайте действующее в вашей стране законодательство по переработке отходов.

Шпили острые. Будьте осторожны!

Никогда не ставьте колонку на шпилях там, где они могут что-либо повредить!

Перемещайте колонки всегда по воздуху и никогда не волочите их по поверхностям!

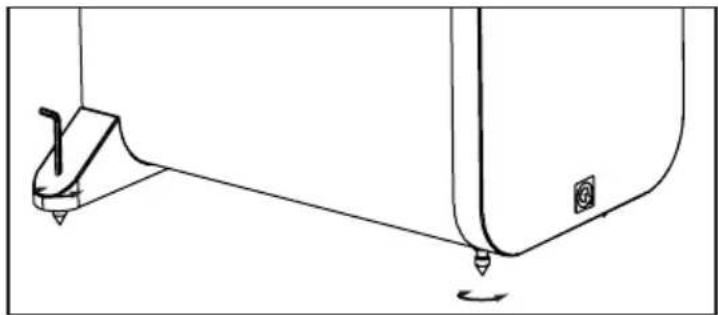

Подсоедините задний стабилизатор – модель 3050

Вставьте шпили, оборудованные стопорными гайками, до половины в основание и верните колонку в вертикальное положение. (Если у вас деревянный или каменный пол, наденьте протектор на каждый шпиль и затем верните колонку в вертикальное положение) Когда колонка находится в правильном положении, вставьте шестигранный ключ сверху в каждый задний шпиль и отрегулируйте все шпили так, чтобы колонка стояла прямо и не шаталась.

Используйте винты для закрепления ножек, как указано на картинке.

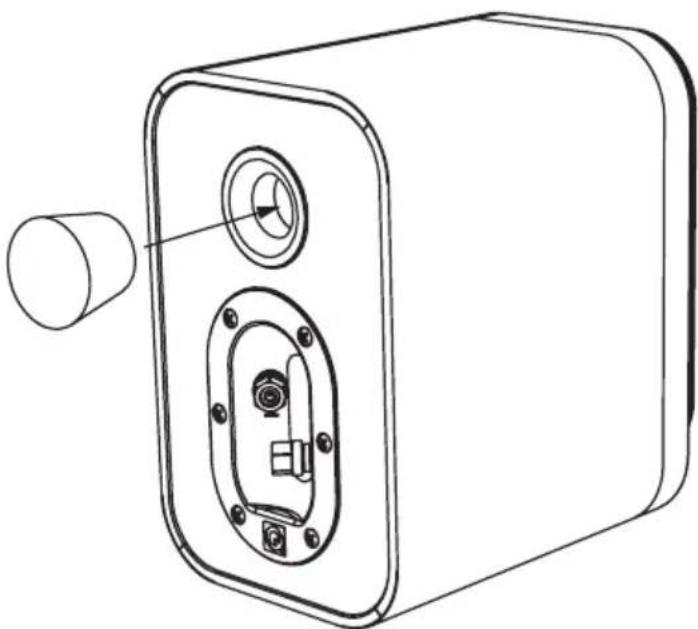

Пробка из пенопласта

Колонки серии 3000 оснащены задними портами и лучше всего работают в условиях, когда за ними имеется некоторое пространство, например 20 см до стены. Если вы расположите колонки близко к стене / углу, необходимо будет вставить в задние порты пенопластовые пробки, иначе может появиться слишком много низких частот.

Убедитесь, что пробки плотно сидят в портах и не вставлены слишком глубоко. Вы обнаружите, что уровень низких частот понизится, но при этом повысится четкость и степень глубины баса. Экспериментируйте и добивайтесь нужного вам звучания. Для достижения оптимального конечного результата пробуйте вносить небольшие изменения в расположение колонок.

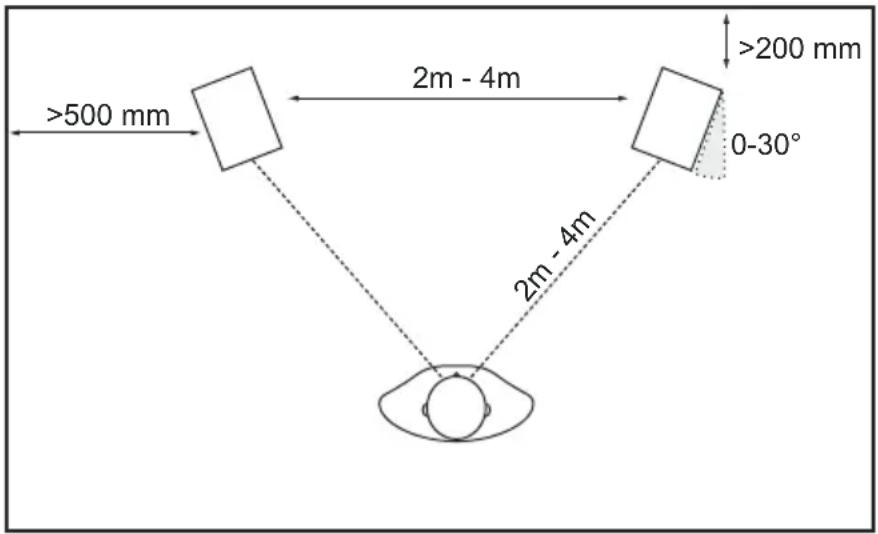

Колонки 3050 следует расположить минимум в 20 см от задней стены и в 50 см от боковых стен. Размещение колонок ближе к стене усилит низкие частоты, но может вызвать гул и нечеткость звука. Колонки должны находиться в 2 – 4 метрах друг от друга и своими центрами обращаться к сидящему слушателю. Небольшой поворот колонок фронтальными сторонами друг к другу сделает четче стереокартину, но может «сузить» источник звука.

>500 mm 2m - 4m 2m - 4m 0-30° >200 mm

Модели 3010 и 3020

Колонки 3010 и 3020 идеально подходят для установки на напольные подставки Q Acoustics или монтажа на стену. Если вы производите монтаж на подставки, соблюдайте простое правило: блок, отвечающий за передачу верхних частот, должен находиться на уровне головы сидящего слушателя. Колонки, монтируемые на стену, можно расположить немного выше, если их слегка наклонить. Колонки, монтируемые на подставки, следует рассматривать как напольные колонки, за исключением того, что их можно расположить немного ближе к задней стене. Возможен также монтаж на полки.

У вашего дилера имеется в наличии опционально поставляемый кронштейн, специально разработанный для монтажа на стену колонок Q Acoustics 3010, 3020 и 3090С. Имеются также напольные подставки для моделей 3010 и 3020. Будьте готовы экспериментировать в поиске наилучшего на ваш вкус расположения колонок в конкретном, выбранном вами помещении.

Колонки для передачи звуковых эффектов

Модель 3090С

Колонка 3090С предназначена для работы вблизи телеэкрана и размещения по его центральной оси. Ее следует разместить непосредственно над экраном или под ним. Если у вас плазменный или ЖК-монитор, монтируйте колонку 3090С на стену или другую подходящую поверхность непосредственно над экраном или под ним при помощи настенного кронштейна Q-Acoustics. В противном случае подумайте о размещении телевизора на стеллаж, на который можно будет также поставить и колонку 3090С (на прочную полку непосредственно под телевизором).

Акустическая система объемного звучания

Компания Dolby дает следующие рекомендации в отношении аудиосистемы для передачи эффектов 5.1. Колонки для передачи объемного звука следует монтировать по бокам от слушателя и немного сзади него. Колонки следует повернуть друг к другу, просто разместив их на боковых стенах помещения или, если помещение слишком велико, на высоких подставках. При этом следует расположить центры колонок выше уровня головы сидящего слушателя.

400 mm

Подключение пассивных колонок

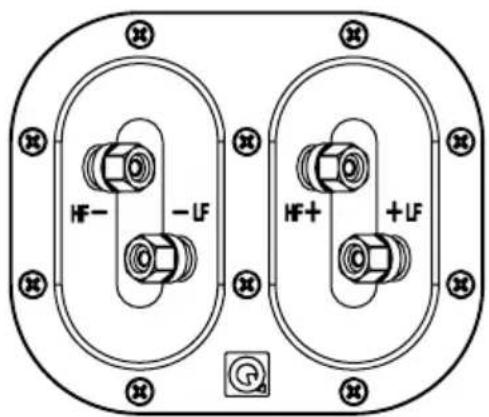

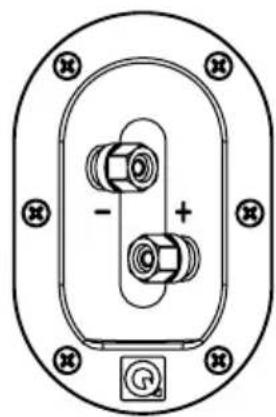

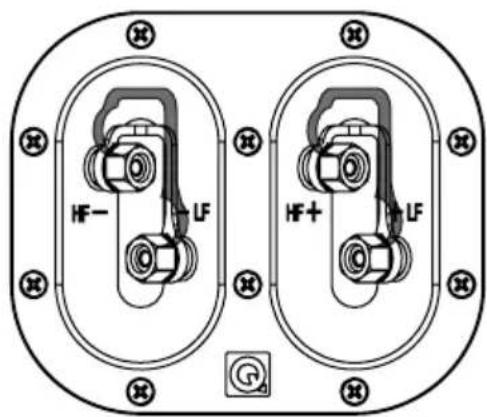

Полюса и соединители

В акустических системах модели 3050 предусмотрена возможность раздельного подключения. Кроссовер с возможностью раздельного подключения имеет четыре полюса. Верхняя пара полюсов подключается к высокочастотной (HF) колонке, а нижняя пара – к басовой(-ым) (LF) колонке(-ам). Поставляемые кроссоверы снабжены съемными перемычками для соединения пар полюсов. Это позволяет вам подключать колонку обычным способом, т.е. при помощи одной пары кабелей, или, в режиме раздельного подключения, при помощи двух пар. Колонки 3010, 3020 и 3090С оснащены стандартными кроссоверами с двумя полюсами.

Модель 33050

Модели 3010, 3020 & & 3090C

HF- LF HF+ LF G

HF- -LF HF+ +LF G

Стандартное подключение Стандартное подключениеРаздельное подключение

Акустические кабели

Специализированные акустические кабели обеспечивают более высокий стандарт воспроизведения, чем универсального назначения кабели типа «bell» (тонкие и плохо изолированные кабели) или «zip» (двухжильные кабели с разделительным основанием). Для переднего и центрального каналов используйте кабель с большим количеством меди. Тонкие кабели сокращают низкие частоты и ограничивают динамический диапазон. Меньшее значение играют каналы объемного звучания (задние).

Акустический кабель имеет полоску или метку вдоль одной кабельной жилы. По правилам это нужно подключать к положительным полюсам. Кабели, подключающие усилитель к передним колонкам, в идеале должны быть одинаковой длины. Никогда не соединяйте кабель из нескольких отрезков. Всегда используйте целый кабель.

Подготовка кабелей

Разделите двухжильный кабель на глубину около 40 мм. Оголите конец каждой жилы на глубину 10 мм и скрутите его, чтобы собрать в целое все торчащие в стороны проводки. Подрежьте оголенную часть кабеля до длины 7 мм.

Подключение полюса

Открутите полюс против часовой стрелки для того, чтобы стало видно монтажное отверстие в основании колонки полюса.

Вставьте оголенный конец кабеля в отверстие. Закрутите полюс рукой до отказа. Убедитесь, что не имеется никаких торчащих проводков, которые могут касаться соседних полюсов. В Европейском Союзе использование 4-миллиметровых штепсельных акустических вилок противоречит нормам безопасности.

7mm 30mm

Открутить Закрутить

Стереофонические соединения

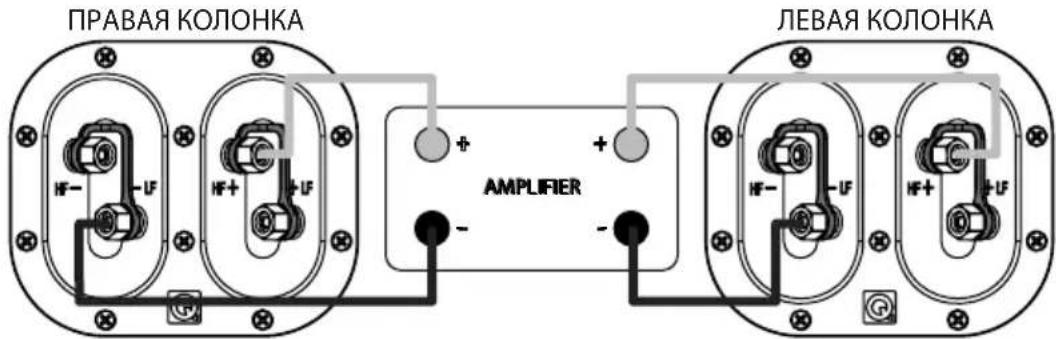

Стандартные соединения

Подключите КРАСНЫЙ (+) полюс правой колонки к КРАСНОМУ положительному (+) полюсу ПРАВОГО канала усилителя. Подключите ЧЕРНЫЙ (−) полюс колонки к соответствующему ЧЕРНОМУ, отрицательному (−) полюсу усилителя. Проделайте ту же процедуру в отношении ЛЕВОГО канала.

В случае модели 3050 вы можете использовать любой подходящий положительный (+) или отрицательный (−) полюс. Смотрите иллюстрацию ниже.

Стандартная система проводов: Модель 3050

ПРАВАЯ КОЛОНКА ЛЕВАЯ КОЛОНКА

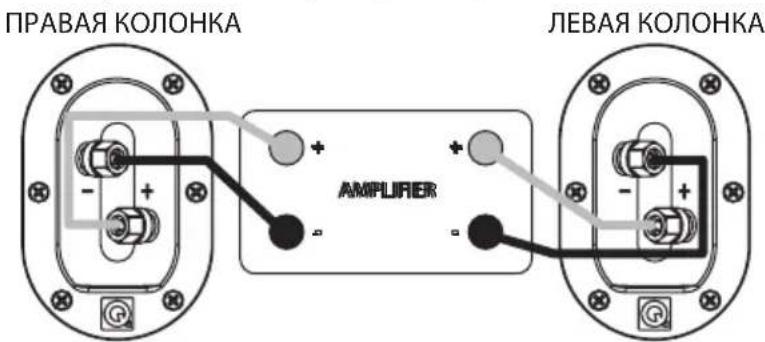

Стандартная система проводов: Модели 3010, 3020 & 3090C

ПРАВАЯ КОЛОНКА ЛЕВАЯ КОЛОНКА AMPLIFIER

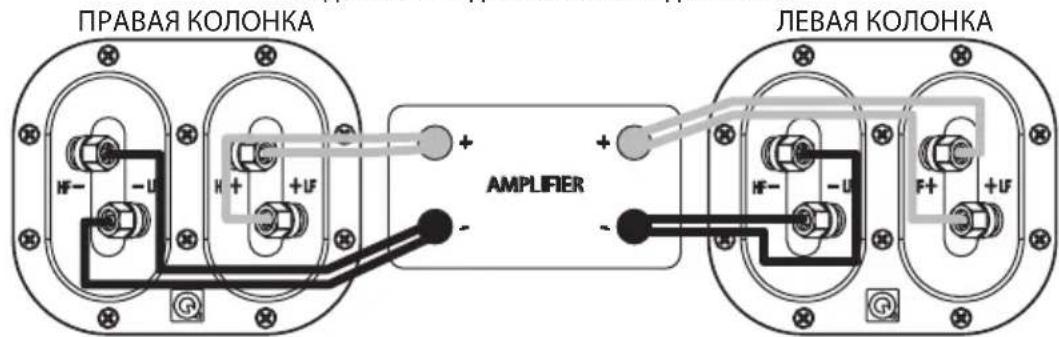

Раздельное подключение

Непосредственное подключение высоких и низких частот колонки к усилителю улучшит звучание низких частот и динамический диапазон.

Для произведения раздельного подключения: Подготовьте два симметричных двухжильных кабеля для каждой колонки. Отвинтите все полюса колонки и уберите оба соединения. Теперь подключите полюса низких и высоких частот к усилителю, следуя указаниям, представленным в части «Стандартная система проводов». Смотрите иллюстрацию ниже.

Когда ваши колонки будут соединены: Включите аудиосистему и проиграйте какую-либо музыку на среднем уровне громкости. Выберите наилучшее расположение колонок.

Раздельное подключение: Модель 3050

ПРАВАЯ КОЛОНКА ЛЕВАЯ КОЛОНКА

Уход и очистка от загрязнений

Уход за корпусом

Очищайте корпус от загрязнений сухой тканью. Не используйте чистящие средства на основе растворителей. Для удаления пятен используйте ткань, слегка смоченную в воде, уайт-спирите или изопропиловом спирте в зависимости от интенсивности загрязнения. Затем слегка потрите тряпкой, чтобы удалить остатки чистящего средства. Никогда не используйте абразивы.

Защитные сетки

Слегка почистите защитные сетки мягкой щеткой.

Узлы привода.

К узлам привода лучше не прикасаться, так как их легко повредить.

Гарантия

Компания Q Acoustics дает следующие гарантии в отношении сырьевых материалов и качества изготовления ее акустических систем:

Пассивные акустические системы: 5 лет с даты покупки

Активные акустические системы и сабвуферы: 2 года с даты покупки

В течение гарантийного срока компания Q Acoustics обязуется произвести ремонт или заменить продукт, если после проведения проверки она или ее назначенный дистрибьютор или уполномоченный представитель обнаружат дефект в предоставленном на проверку продукте.

Гарантия не распространяется на случаи неправильного использования продукта, а также на естественный износ.

В течение гарантийного периода дефектное оборудование необходимо вернуть дилерупоставщику. Q Acoustics не предоставляет международной гарантии. Если возврат оборудования дилеру–поставщику не представляется возможным, пожалуйста, обратитесь в Q Acoustics за рекомендациями по решению данной проблемы.

Оборудование, которое не может быть передано для ремонта, может быть отослано с оплатой расходов по перевозке. При этом к продукту необходимо приложить подтверждение вашей покупки. Ущерб, причиненный товарам во время перевозки в пункт ремонта, гарантией не покрывается. Транспортные расходы по доставке продукта, покрытого гарантией, потребителю, будут оплачены Q Acoustics, ее дистрибьютором или представителем.

Гарантия не затрагивает ваши права, которыми вы обладаете по закону.

Для информации о техническом обслуживании в других странах обращайтесь по адресу электронной почты: [e-mail]

Q ACOUSTICS

Bishops Stortford, Хартфордшир, Соединенное Королевство

CM23 5GZ

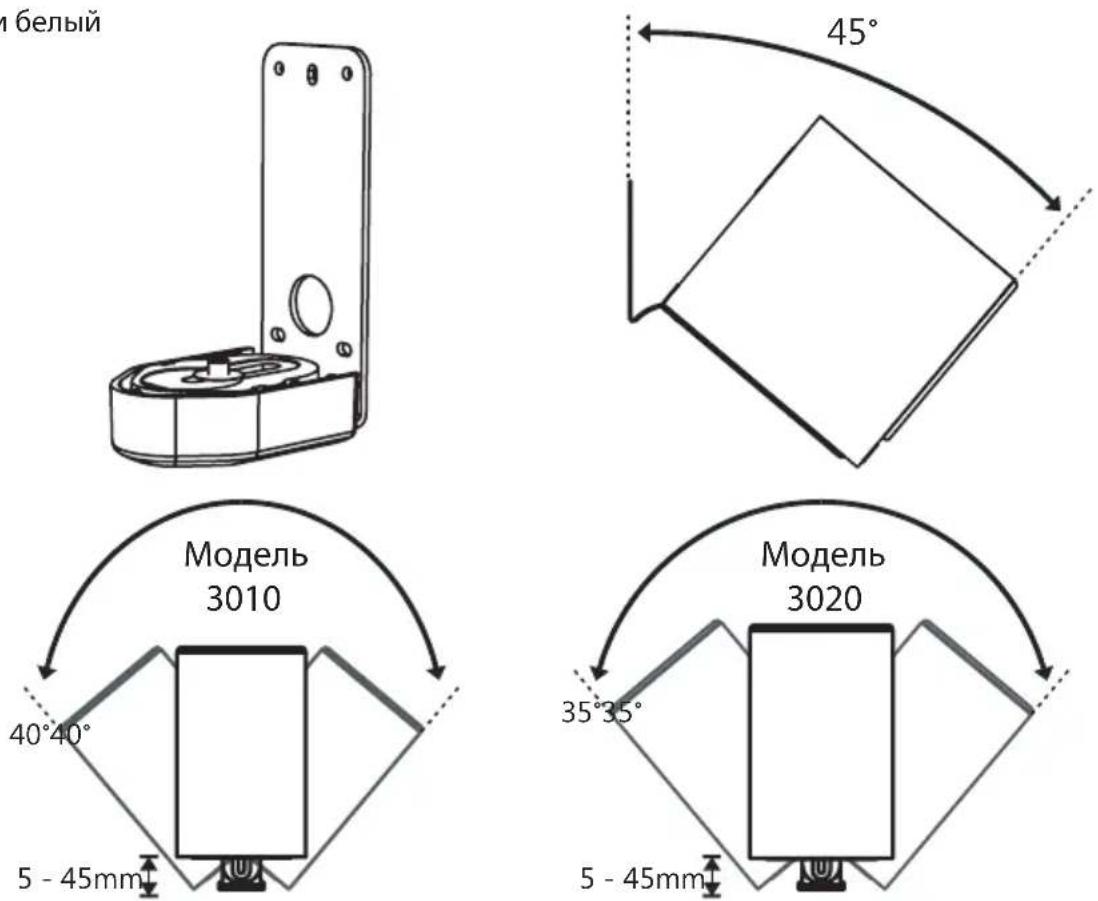

3010 / 3020 / 3090C Настенный кронштейн (один)

Черный и белый

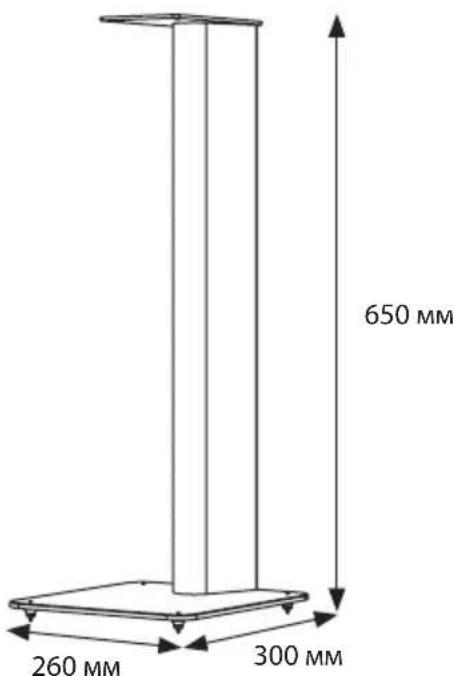

Подставка для колонок (пара) для моделей 3010 / 3020

Черная или белая

650 mm 260 mm 300 mm

Пассивные акустические системы

Тип корпуса:	воспроизведение	воспроизведение	воспроизведение	воспроизведение
Блок нижних частот (мм):	100 мм	125 мм	2 × 165 мм	2 × 100 мм
Блок верхних частот (мм):	25 мм	25 мм	25 мм	25 мм
Амплитудно-частотная характеристика (+/- 3 дБ):	68 Гц - 22 кГц	64 Гц - 22 кГц	44 Гц - 22 кГц	75 Гц - 22 кГц
Номинальное полное сопротивление:	6 Ω	6 Ω	6 Ω	6 Ω
Чувствительность (2.83v@1m):	86 дБ	88 дБ	92 дБ	89 дБ
Рекомендуемая мощность усилителя:	15 - 75 В	25 - 75 Вт	25 - 100 Вт	25 - 100 Вт
Частота кроссовера:	2,8 кГц	2,9 кГц	2,6 кГц	2,7 кГц
Рабочий объем:	3,8 литра	5,9 литра	35,6 литра	10,3 литра
Размеры корпуса (Ш×В×Г мм):	150 × 235 × 200	170 × 260 × 226	200 × 1000 × 298	430 × 150 × 200
Вес (одна колонка):	3,6 кг	4,6 кг	17,8 кг	6,0 кг

Активный сабвуфер

Тип корпуса:	Перфорированный
Блок нижних частот (мм):	2 × 165 мм длинный ход
Мощность усилителя:	140 Вт действующее значение
Частота кроссовера:	50 Гц - 150 Гц (вар.)
Размеры корпуса(Ш×В×Г мм):	200 × 400 × 425
Вес:	13,6 кг
