ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BFT123F MAKITA

GR Ασύρματο κατσαβίδι Οδηγίες χρήσεως

BFT020F

BFT021F

BFT040F

BFT042F

BFT080F

BFT081F

BFT122F

BFT123F

ΕΛΛΗΝΙΚΑ (Αρχικές οδηγίες)

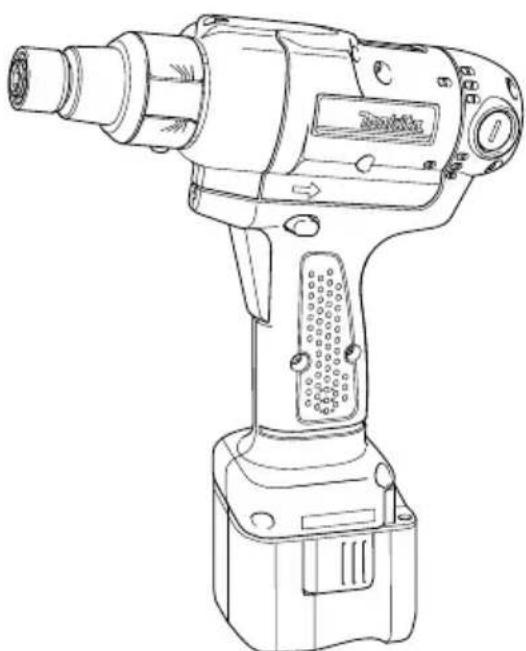

	Περιγραφή γενικής άποψης
1 Κασέτα μπαταρίας	9 Ενδειξη LED	18 Μανίκι
2 Κουμπί	10 Προσαρμοστικός δακτύλιος	19 Πεδίο ικανότητας στερέωσης
3 Κόκκινο τμήμα	11 Δακτύλιος	20 Γωνία περιστροφής (°)
4 Λαμπάκι ένδειξης	12 Κλίμακα	21 Ροπή (N•m)
5 Ικανότητα	13 Προσαρμοστική λαβή	22 Σημάδι ορίου
6 Σκανδάλη διακόπτης	14 Οπή για προσαρμοστική λαβή	23 Κάλυμμα συγκρατητή βούρτσας
7 Μοχλός διακόπτη αντιστροφής	15 Κίτρινη γραμμή	24 Κατσαβίδι
8 Εμπρόσθιο λαμπάκι	16 Ελατήριο συμπίεσης 17 Αιχμή

TEXNIKA XAPAKTHPIΣTIKA

Μοντέλο ΒΤ020F		ΒΤ021F	ΒΤ040F	ΒΤ080F	ΒΤ122F	ΒΤ042F	ΒΤ081F	ΒΤ123F
Ροπήστερέωσης(N•m)	Σκληρόςσύνδεσμος	0,5-2	0,5-2	1-4	3-8	5-12	1-4	3-8 5-1	2
	Μαλακόςσύνδεσμος	0,5-2	0,5-2	1-3,5	3-6,5	5-10	1-3,5	3-7,5	5-12
Ταχύτητα χωρίς φορτίο(λεπ−1)		540	320	950	540	320	1.200	700	390
Διαστάσεις		200 x 65 x 251 χιλ.(Με κασέτα μπαταρίας BH9020/BH9020A)					200 x 71 x 242 χιλ.(Με κασέτα μπαταρίαςBH1220C)
		200 x 65 x 274 χιλ.(Με κασέτα μπαταρίας BH9033/BH9033A)					200 x 71 x 251 χιλ.(Με κασέτα μπαταρίαςBH1233C)
Καθαρό βάρος		1,4 Χγρ.					1,5 Χγρ.
Καθορισμένο βολτάζ		D.C. 9,6 V					D.C. 12 V

- Λόγω του συνεχιζόμενου προγράμματος έρευνας και ανάπτυξης, οι παρούσες προδιαγραφές υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

• Τα τεχνικά charakτηριστικά και η κασέτα μπαταρίας μπορεί να διαφέρουν από χώρα σε χώρα.

- Βάρος, με κασέτα μπαταρίας, σύμφωνα με τη διαδικασία ΕΡΤΑ 01/2003

ENE033-1

Προοριζόμενη χρήση

Αυτό το εργαλείο προορίζεται για βίδωμα σε ξύλο, μέταλλο και πλαστικό.

ENF002-1

Ρευματοδότηση

Το μηχάνημα πρέπει να συνδέεται μόνο σε παροχή ρεύματος της ίδιας τάσης με αυτή που αναφέρεται στην πινακίδα κατασκευαστού και μπορεί να λειτουργήσει μόνο με εναλλασσόμενο μονοφασικό ρεύμα. Τα μηχανήματα αυτά έχουν διπλή μόνωση σύμφωνα με τα Ευρωπαϊκά Πρότυπα και κατά συνέπεια, μπορούν να συνδεθούν σε ακροδέκτες χωρίς σύρμα γείωσης.

GEA010-1

Γενικές προειδοποιήσεις ασφαλείας για το ηλεκτρικό εργαλείο

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών ενδέχεται να καταλήξει σε ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισμό.

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική παραπομπή.

GEB050-2

ΑΣΥΡΜΑΤΟ ΚΑΤΣΑΒΙΔΙ — ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

1. Να κρατάτε το ηλεκτρικό εργαλείο από τις λαβές με μόνωση όταν εκτελείτε εργασίες κατά τις οποίες ο σύνδεσμος μπορεί να έρθει σε επαφή με κρυμμένα καλώδια. Αν ο σύνδεσμος έρθει σε επαφή με κάποιο ηλεκτροφόρο καλώδιο, μπορεί τα εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου να γίνουν κι αυτά ηλεκτροφόρα και να προκληθεί ηλεκτροπληξία στο χειριστή.
2. Πάντοτε βεβαιώνεστε ότι πατάτε γερὰ. Βεβαιώνεστε ότι κανείς δεν είναι από κάτω, όταν χρησιμοποιείτε το μηχάνημα σε ψηλά μέρη.
3. Κρατάτε το μηχάνημα σταθερά.
4. Κρατάτε τα χέρια σας μακριά από τα περιστρεφόμενα μέρη.
5. Μην αγγίξετε την αιχμή ή το αντικείμενο εργασίας αμέσως μετά τη λειτουργία, γιατί μπορεί να είναι εξαιρετικά θερμά και να σας προκαλέσουν εγκαύματα.

ΦΥΛΑΞΕΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

ΜΗΝ επιτρέψετε το βαθμό άνεσης ή εξοικείωσης με το προϊόν (λόγω επανειλημμένης χρήσης) να αντικαταστήσει την αυστηρή τήρηση των κανόνων ασφαλείας του παρόντος εργαλείου. ΚΑΚΗ ΧΡΗΣΗ ή αμέλεια να ακολουθήσετε τους κανόνες ασφάλειας που διατυπώνονται σ'αυτό το εγχειρίδιο οδηγιών μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.

ENC005-2

ΣΗΜΑΝΤΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

ΓΙΑ ΚΑΣΕΤΑ ΜΠΑΤΑΡΙΑΣ

1. Πριν χρησιμοποιήσετε την κασέτα μπαταρίας, διαβάστε όλες τις οδηγίες και σημειώσεις προφύλαξης (1) στον φορτιστή μπαταρίας, (2) στην μπαταρία και (3) στο προϊόν που χρησιμοποιεί την μπαταρία.
2. Μην αποσυναρμολογήσετε την κασέτα μπαταρίας.
3. Εάν ο χρόνος λειτουργίας έχει γίνει υπερβολικά βραχύς, σταματήστε την λειτουργία αμέσως. Αλλοιώς, μπορεί να έχει ως αποτέλεσμα κίνδυνο υπερθέρμανσης, πιθανά εγκαύματα ή ακόμη και έκρηξη.
4. Εάν ηλεκτρολύτης μπει στα μάτια σας, ξεπλύνετέ τα με καθαρό νερό και ζητήστε ιατρική φροντίδα αμέσως. Αλλοιώς, μπορεί να έχει ως αποτέλεσμα απώλεια της όρασης σας.
5. Μη βραχυκυκλώνετε την κασέτα μπαταρίας:

(1) Μην αγγίζετε τους πόλους με οτιδήποτε αγώγιμο υλικό.
(2) Αποφεύγετε να αποθηκεύετε την κασέτα μπαταρίας μέσα σε ένα δοχείο μαζί με άλλα μεταλλικά αντικείμενα όπως καρφιά, νομίσματα, κλπ.
(3) Μην εκθέτε την κασέτα μπαταρίας στο νερό ή στη βροχή. Ενα βραχυκύκλωμα μπαταρίας μπορεί να προκαλέσει μεγάλη ροή ρεύματος, υπερθέρμανση, πίθανά εγκαύματα ακόμη και σοβαρή βλάβη.

1. Μην αποθηκεύετε το εργαλείο και την κασέτα μπαταρίας σε τοποθεσίες όπου η θερμοκρασία μπορεί να φτάσει ή να ξεπεράσει τους 50°C.
2. Μη καίτε την κασέτα μπαταρίας ακόμη και εάν έχει σοβαρή ζημιά ή είναι εντελώς φθαρμένη. Η κασέτα μπαταρίας μπορεί να εκραγεί στην φωτιά.
3. Προσέχετε να μη ρίξετε κάτω ή χτυπήσετε την μπαταρία.
4. Να μην χρησιμοποιείται μπαταρία που έχει υποστεί πτώση ή κτύπημα.

ΦΥΛΑΞΕΤΕ ΤΙΣ ΟΔΗΓΙΕΣ ΑΥΤΕΣ.

Συμβουλές για διατήρηση μέγιστης ζωής μπαταρίας

1. Φορτίζετε την κασέτα μπαταρίας πριν από την πλήρη αποφόρτιση της. Πάντοτε σταματάτε την λειτουργία του εργαλείου και φορτίζετε την κασέτα μπαταρίας όταν παρατηρείτε μειωμένη ισχύ εργαλείου.

2. Ποτέ μην επαναφορτίζετε μιά πλήρως φορτισμένη κασέτα μπαταρίας. Υπερφόρτιση μειώνει την ωφέλιμη ζωή της μπαταρίας.

3. Φορτίζετε την κασέτα μπαταρίας σε θερμοκρασία δωματίου 10°C – 40°C. Αφήστε μιά θερμή κασέτα μπαταρίας να κρυώσει πριν την φορτίσετε.
4. Φορτίστε την κασέτα μπαταρίας Μεταλλικού Υδριδίου Νικελίου όταν δεν την χρησιμοποιήσετε για περισσότερο από έξι μήνες.

ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ

ΠΡΟΣΟΧΗ:

- Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και η κασέτα μπαταρίας έχει αφαιρεθεί πριν ρυθμίσετε ή ελέγξετε την λειτουργία στο εργαλείο.

Τοποθέτηση ή αφαίρεση της κασέτας μπαταρίας

• Πάντοτε σβήνετε το εργαλείο πριν την τοποθέτηση ή αφαίρεση της μπαταρίας.

Για Μοντέλα BFT020F, BFT021F, BFT040F, BFT080F, BFT122F (Εικ. 1)

• Για να αφαιρέσετε την κασέτα μπαταρίας, τραβήχτε την από το εργαλείο ενώ πιέζετε τα κουμπιά και στις δύο πλευρές της κασέτας.
• Για να τοποθετήσετε την κασέτα μπαταρίας, ευθυγραμμίστε την γλώσσα στην κασέτα μπαταρίας με την εγκοπή στο περίβλημα και σύρτε την στη θέση της. Πάντοτε εισάγετε την κασέτα εντελώς μέσα μεχρι να κλειδώσει στη θέση της με ένα μικρό κλικ. Αλλοιώς, μπορεί τυχαίως να πέσει έξω από το εργαλείο και να προκαλέσει τραυματισμό σε σας ή σε κάποιον άλλον γύρω σας.

Για Μοντέλα BFT042F, BFT081F, BFT123F(Εικ. 2)

• Για να αφαιρέσετε την κασέτα μπαταρίας, τραβήχτε την από το εργαλείο ενώ σύρετε το κουμπί στο εμπρόσθιο μέρος της κασέτας.
• Για να τοποθετήσετε την κασέτα μπαταρίας, ευθυγραμμίστε την γλώσσα στην κασέτα μπαταρίας με την εγκοπή στο περίβλημα και σύρτε την στη θέση της. Πάντοτε εισάγετε την εντελώς μέσα μεχρι να κλειδώσει στη θέση της με ένα μικρό κλικ. Εάν το κόκκινο τμήμα στο επάνω μέρος του κουμπιού είναι ορατό δεν έχει κλειδώσει καλά. Εισάγετε την κασέτα εντελώς μέχρι τοκόκκινο τμήμα να μην είναι ορατό. Αλλοιώς, μπορεί τυχαίως να πέσει έξω από το εργαλείο και να προκαλέσει τραυματισμό σε σας ή σε κάποιον άλλον γύρω σας.
• Μη χρησιμοποιείτε δύναμη όταν τοποθετείτε την κασέτα μπαταρίας. Εάν η κασέτα δεν γλυστράει μέσα με ευκολία, δεν είναι τοποθετημένη σωστά.

Ανανεωτική φόρτιση

Ο προσαρμοστής ανανέωσης (προαιρετικό εξάρτημα) μπορεί να ανανεώσει μιά ανενεργή κασέτα μπαταρίας.

• Ανανεωτική φόρτιση πρέπει να γίνεται μιά φορά την εβδομάδα.
• Όταν φορτίζετε μιά καινούργια μπαταρία ή μιά μπαταρία που δεν έχει χρησιμοποιηθεί για πολύ καιρό, μπορεί να μη δέχεται πλήρη φόρτιση. Στην περίπτωση αυτή, πρέπει να γίνει ανανεωτική φόρτιση. Η κασέτα μπαταρίας μπορεί να μειώσει την απόδοση του εργαλείου, επειδή η χημική ουσία της κασέτας μπαταρίας είναι ανενεργή.

Ελεγχος της τρέχουσας κατάστασης φόρτισης της μπαταρίας (Εικ. 3)

Για BH9020A, BH9033A

Κατά την φόρτιση

Οταν αρχίζει η φόρτιση, το πρώτο (έξω αριστερά) λαμπάκι ένδειξης αρχίζει να αναβοσβήνει. Κατόπιν, καθώς προχωρεί η φόρτιση, τα άλλα λαμπάκια φωτίζονται, το ένα μετά το άλλο, για να δείξουν την τρέχουσα κατάσταση φόρτισης της μπαταρίας.

Κατὰ την χρήση

Οταν ανάψετε το εργαλείο, τα λαμπάκια θα φωτιστούν μετά από 2 δευτερόλεπτα για να δείξουν την τρέχουσα κατάσταση φόρτισης της μπαταρίας. Οταν σβήσετε το εργαλείο, το φως σβήνει. Εάν η μπαταρία δεν έχει χρησιμοποιηθεί για πολύ καιρό, ή χρειάζεται φόρτιση ανανέωσης, το πορτοκαλί λαμπάκι αρχίζει να αναβοσβήνει. Χρησιμοποιείτε προσαρμοστή ανανέωσης Μάκιτα για να ανανεώσετε την μπαταρία.

ΠΡΟΣΟΧΗ:

• Μιά κασέτα μπαταρίας εξαγόμενη από τον φορτιστή που ήταν αποσυνδεδεμένος από το ρεύμα με την κασέτα μπαταρίας μέσα δεν δηλώνει την χωρητικότητα της μπαταρίας λόγω της προστατευτικής της λειτουργίας ακόμη και εάν το εργαλείο αναφθεί μετά το φόρτωμα της μπαταρίας στο εργαλείο.
  Στην περίπτωση αυτή, επαναφορτίστε το για πέντε περίπου δευτερόλεπτα πριν από την χρήση.

ΣΗΜΕΙΩΣΗ:

- Αποτανθείτε σε Εξουσιοδοτημένο Κέντρο Σέρβις της Μάκιτα εάν το προειδοποιητικό λαμπάκι της κασέτας μπαταρίας δεν ανάβει κατά την χρήση ή φόρτιση.

Λειτουργία διακόπτη (Εικ. 4)

ΠΡΟΣΟΧΗ:

- Πριν βάλετε την κασέτα μπαταρίας μέσα στο εργαλείο, πάντοτε ελέγχετε να δείτε ότι η σκανδάλη διακόπτης ενεργοποιείται κανονικά και επιστρέφει στη θέση “OFF” όταν ελευθερώνεται.

Για να ξεκινήσετε το εργαλείο, απλώς τραβήχτε την σκανδάλη διακόπτη. Ελευθερώστε την σκανδάλη διακόπτη για να σταματήσει.

Λειτουργία διακόπτη αντιστροφής (Εικ. 5)

ΠΡΟΣΟΧΗ:

• Πάντοτε ελέγχετε την διεύθυνση περιστροφής πριν την λειτουργία.
• Χρησιμοποιείτε τον διακόπτη αντιστροφής μόνο όταν το εργαλείο σταματά εντελώς. Αλλάζοντας την διεύθυνση περιστροφής πριν σταματήσει το εργαλείο θα προκαλέσετε ζημιά στο εργαλείο.
• Όταν δεν λειτουργείτε το εργαλείο, πάντοτε τοποθετείτε τον μοχλό του διακόπτη αντιστροφής στην ουδέτερη θέση.

Αυτό το εργαλείο έχει ένα διακόπτη αντιστροφής για να αλλάζει την φορά περιστροφής. Πατήστε το μοχλό του διακόπτη αντιστροφής από την πλευρά Α για δεξιόστροφη περιστροφή ή από την πλευρά Β για αριστερόστροφη περιστροφή.

Οταν ο μοχλός του διακόπτη αντιστροφής βρίσκεται στην ουδέτερη θέση, ο διακόπτης αντιστροφής δεν μπορεί να τραβηχθεί.

Ανάβοντας τα λαμπάκια (Εικ. 6)

ΠΡΟΣΟΧΗ:

- Μη κυττάτε το φώς ή την πηγή του φωτός απευθείας.

Τραβήχτε την σκανδάλη διακόπτη για να ανάψετε το λαμπάκι. Το λαμπάκι συνεχίζει να είναι αναμμένο ενώ η σκανδάλη είναι τραβηγμένη. Το λαμπάκι σβήνει αυτόματα σε 10 δευτερόλεπτα αφού η σκανδάλη διακόπτης έχει ελευθερωθεί.

ΣΗΜΕΙΩΣΗ:

- Χρησιμοποιείτε ένα ξηρό ύφασμα για να σκουπίσετε τους ρύπους από τους φακούς στα λαμπάκια. Προσέχετε να μη γρατσουνίσετε τους φακούς στα λαμπάκια διαφορετικά θα μειωθεί ο φωτισμός.

Ενδειξη LED (Εικ. 7)

Το λαμπάκι στο εργαλείο δείχνει τις ακόλουθες λειτουργίες.

Λειτουργία Κατάσταση	Κατάσταση τηςἐνδειξης LED / ηχητής		Απαιτούμενη ενέργεια
	Ενδειξη LED Ηχητής
Στερέωση με αυτόματο σταμάτημα	Αυτή η λειτουργία ενεργοποιείται όταν το εργαλείο έχει φτάσει την προρυθμισμένη ροπή στερέωσης και κανονική σύσφιξη έχει συμπληρωθεί. Αυτό βοηθάει να αποφεύγεται η υπερβολική σύσφιξη.	Φωτίζεται σε πράσινο για περίπου ένα δευτερόλεπτο.	— —
Καθυστέρηση επανεκκίνησης	Για περίπου ένα δευτερόλεπτο μετά την στερέωση με αυτόματο σταμάτημα, το εργαλείο δεν ξεκινά ακόμη και εὰν η σκανδάλη διακόπτης έχει τραβηχτεί.
Προειδοποίηση για ανεπαρκή στερέωση	Εχει γίνει ανεπαρκής στερέωση όταν η σκανδάλη διακόπτης ελευθερώθηκε πριν φθάσει στην προρυθμισμένη ροπή στερέωσης.	Φωτίζεται με κόκκινο.	Ενα μακρύ μπιπ.	Ξανασφίχτε τη βίδα.
Προειδοποίηση γιακατάσταση φόρτισης κασέτας	Αυτό υποδεικνύει τον κατάλληλο χρόνο να αντικαταστήσετε την κασέτα μπαταρίας όταν η ισχύς μπαταρίας έχει πέσει.	Αναβοσβήνει αργά με κόκκινο.	Μιά σειρά μακρών μπιπ.	Αντικαταστείστε την μπαταρία με μιά άλλη πλήρως φορτισμένη.
Ελεγχος της κατάστασης φόρτισης της μπαταρίας, αυτόματο σταμάτημα.	Αυτή η λειτουργία ενεργοποιείται όταν η ισχύς της μπαταρίας είναι σχεδόν εξαντλημένη. Αυτή τη φορά το εργαλείο σταματά αμέσως.	Φωτίζεται με κόκκινο.	Ενα μακρύ μπιπ.	Αντικαταστείστε την μπαταρία με μιά άλλη πλήρως φορτισμένη.
Ελεγχος της ένδειξης LED, φωτός και λειτουργίας ηχητή.	Αυτή η λειτουργία ενεργοποιείται για να ελέγξει την σωστή λειτουργία της ένδειξης LED, φωτός και ηχητή όταν μιά κασέτα μπαταρίας έχει εισαχθεί στο εργαλείο.	Ανάβει πρώτα με πράσινο και μετά με κόκκινο. (Και μετά ανάβει το φως)	Μιά σειρά από πολύ βραχέα μπιπς.	—
Αντι-επαναρύθμιση του ελεγκτή	Αυτή η λειτουργία ενεργοποιείται όταν συμβεί μιά απότομη πτώση της τάσης της μπαταρίας για κάποιο λόγο και το εργαλείο σταματά.	Αναβοσβήνει εναλλακτικά με πράσινο και κόκκινο.	Μιά σειρά βραχέων μπιπ.	Αντικαταστείστε την μπαταρία με μιά άλλη πλήρως φορτισμένη.
Υπερθέρμανη	Αυτή η λειτουργία ενεργοποιείται όταν η θερμοκρασία του ελεγκτή ανεβαίνει πολύ ψηλά και το εργαλείο σταματά.	Αναβοσβήνει γρήγορα με κόκκινο.	Μιά σειρά βραχέων μπιπ.	Αφαιρέστε την κασέτα μπαταρίας αμέσως και ψύχτε το εργαλείο.
Λάθος λειτουργία της σκανδάλης διακόπτη	Αυτή η λειτουργία ενεργοποιείται για να αποφευχθεί η άμεση εκκίνηση του εργαλείου με την εισαγωγή της κασέτας μπαταρίας όταν είναι τραβηγμένη η σκανδάλη διακόπτης.	Αναβοσβήνει εναλλακτικά με πράσινο και κόκκινο.	Μιά σειρά βραχέων μπιπ.	Ελευθερώστε την σκανδάλη διακόπτη.

Ρύθμιση της ροπής στερέωσης (Εικ. 8 και 9)

Οταν επιθυμείτε να βιδώσετε μηχανόβιδες, ξυλόβιδες, εξαγωνικά μπουλόνια, κλπ. με την προκαθορισμένη ροπή, ρυθμίστε την ροπή στερέωσης ως ακολούθως.

1. Πρώτα αφαιρέστε την κασέτα μπαταρίας από το εργαλείο.
2. Χαλαρώστε και αφαιρέστε την βίδα που ασφαλίζει τον δακτύλιο.
3. Περιστρέψτε τον δακτύλιο στο εμπρόσθιο μέρος του εργαλείου με το χέρι ώστε να δείτε μιά οπή κάτω από το δακτύλιο.
4. Τοποθετείστε την κασέτα μπαταρίας στη θέση της και τραβήχτε την σκανδάλη διακόπτη. Ελευθερώστε την έτσι ώστε ο ρυθμιστικός δακτύλιος περιστρέφεται και γίνεται ορατός στην οπή. Τότε αφαιρέστε την κασέτα μπαταρίας.
5. Χρησιμοποιείστε μιά προαιρετική λαβή για να ρυθμίσετε τη ροπή στερέωσης. Βάλτε τον πείρο της ρυθμιστικής λαβής μέσα στην οπή στο εμπρόσθιο μέρος του εργαλείου. Και τότε γυρίστε την ρυθμιστική λαβή δεξιόστροφα για να ρυθμίσετε σε μικρότερη ροπή στερέωσης.
6. Ευθυγραμμίστε την κίτρινη γραμμή με τον επιθυμητό σας αριθμό στην κλίμακα ροπής στερέωσης.
7. Βάλτε την κασέτα μπαταρίας και βεβαιωθείτε ότι μιά ροπή στερέωσης έχει ρυθμιστεί χρησιμοποιώντας ένα μετρητή ροπής στερέωσης.
8. Περιστρέψτε τον δακτύλιο στο εμπρόσθιο τμήμα του εργαλείου και μετά σφίχτε την βίδα για να τον ασφαλίσετε.

ΣΗΜΕΙΩΣΗ:

- Οι αριθμοί στην κλίμακα της ροπής στερέωσης είναι ένας οδηγός για να ρυθμίσετε την επιθυμητή σας ροπή στερέωσης.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

ΠΡΟΣΟΧΗ:

- Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και η κασέτα μπαταρίας έχει αφαιρεθεί πριν εκτελέσετε κάποια εργασία στο εργαλείο.

Τοποθέτηση ή αφαίρεση αιχμής κατσαβιδιού ή κοίλης αιχμής (Εικ. 10 και 11)

Χρησιμοποιείτε μόνο την αιχμή βιδώματος ή την κοίλη αιχμή που φαίνονται στην εικόνα. Μη χρησιμοποιείτε οποιαδήποτε άλλη αιχμή βιδώματος ή κοίλη αιχμή.

Για να τοποθετήσετε την αιχμή, τραβήχτε το μανίκι προς την διεύθυνση του βέλους και βάλτε την αιχμή μέσα στο μανίκι όσο βαθειά μπορεί να πάει. Μετά ελευθερώστε το μανίκι για να ασφαλίσετε την αιχμή.

Για να αφαιρέσετε την αιχμή, τραβήχτε το μανίκι προς την διεύθυνση του βέλους και τραβήχτε το μανίκι σταθερά προς τα έξω.

ΣΗΜΕΙΩΣΗ:

• Για να τοποθετήσετε την αιχμή τραβήχτε το μανίκι κατά την διεύθυνση του βέλους και βάλτε την αιχμή μέσα στο μανίκι όσο βαθειά μπορεί να πάει. Μετά ελευθερώστε το μανίκι για να ασφαλίσετε την αιχμή. Για να αφαιρέσετε την αιχμή, τραβήχτε το μανίκι κατά την διεύθυνση του βέλους και τραβήχτε την αιχμή έξω σταθερά.

ΛΕΙΤΟΥΡΓΙΑ

Λειτουργία βιδώματος (Εικ. 12)

Τοποθετήστε το άκρον της αιχμής κατσαβιδιού στην κεφαλή της βίδας και εφαρμόστε πίεση στο εργαλείο. Μετά ανάψτε το εργαλείο. Όταν ο συμπλέκτης εμπλακεί ο κινητήρας θα σταματήσει αυτόματα. Μετά ελευθερώστε την σκανδάλη διακόπτη.

ΣΗΜΕΙΩΣΗ:

- Βεβαιώνεστε ότι η αιχμή κατσαβιδιού εισέρχεται ίσια στην κεφαλή της βίδας διαφορετικά η βίδα καιή η αιχμή θα πάθουν ζημιά.

Ορια ικανότητας στερέωσης

Χρησιμοποιείτε το εργαλείο μέσα στα όρια της ροπής στερέωσης. Εάν χρησιμοποιήσετε το εργαλείο πέραν των ορίων αυτών, ο συμπλέκτης δεν θα λειτουργεί και το εργαλείο δεν θα μπορεί να αποδώσει αρκετή ροπή στερέωσης.

ΣΗΜΕΙΩΣΗ:

• Η γωνία περιστροφής είναι η γωνία την οποία μιά βίδα / μπουλόνι διαγράφει όταν το εργαλείο φθάνει στο 100% από το 50% της επιθυμητής ροπής.
  • Η χρήση μιάς κασέτας μπαταρίας ευρισκόμενης σε χαμηλή θερμοκρασία μπορεί καμμιά φορά να ενεργοποιήσει το λαμπάκι προειδοποίησης και τον ηχητή για ανεπάρκεια φόρτισης μπαταρίας που αναγκάζουν το εργαλείο να σταματήσει αμέσως. Στην περίπτωση αυτή, η τιμή της ροπής στερέωσης θα είναι κατώτερη από αυτή που φαίνεται παραπάνω ακόμη και αν χρησιμοποιηθεί φορτισμένη κασέτα μπαταρίας.

ΣΥΝΤΗΡΗΣΗ

ΠΡΟΣΟΧΗ:

• Πριν την εκτέλεση εργασιών με τη συσκευή διαβεβαιώνεστε πάντοτε, για το ότι η συσκευή σβήστηκε με απομακρυσμένο το συσσωρευτή.
- Μην χρησιμοποιείτε ποτέ βενζίνη, πετρελαϊκό αιθέρα, διαλυτικό, αλκοόλη ή παρόμοιες ουσίες. Ενδέχεται να προκληθεί αποχρωματισμός παραμόρφωση ή ρωγμές.

Αντικατάσταση καρβουνάκια

Αφαιρείτε και ελέγχετε τις ψήκτρες άνθρακος τακτικά. Αντικαταστείτε όταν φθαρούν μέχρι το σημάδι ορίου. Κρατάτε τις ψήκτρες καθαρές και ελεύθερες να γλυστρούν στις θήκες. Και οι δύο ψήκτρες άνθρακα πρέπει να αντικαθίστανται ταυτόχρονα. Χρησιμοποιείτε μόνο ταυτόσημες ψήκτρες. (Εικ. 20)

Χρησιμοποιείτε ένα κατσαβίδι για να αφαιρείτε τα καπακια της θήκης ψήκτρας. Αφαιρέστε τις φθαρμένες ψήκτρες, βάλτε τις καινούργιες και ασφαλίστε τα καπάκια της θήκης ψήκτρας. (Εικ. 21)

Για την διατήρηση της ΑΣΦΑΛΕΙΑΣ και ΑΞΙΟΠΙΣΤΙΑΣ του προιόντος, επισκευές, οποιαδήποτε άλλη συντήρηση ή ρύθμιση πρέπει να εκτελούνται από τα Εξουσιοδοτημένα Κέντρα Εξυπηρέτησης της Μάκιτα, με χρήση πάντοτε ανταλλακτικών Μάκιτα.

E≡APTHMATA

ΠΡΟΣΟΧΗ:

- Αυτά τα εξαρτήματα ή προσαρτήματα συνιστώνται για χρήση με το εργαλείο Μάκιτα που περιγράφτηκε στις οδηγίες αυτές. Η χρήση οτιδήποτε άλλων εξαρτημάτων ή προσαρτημάτων μπορεί να προκαλέσει κίνδυνο τραυματισμού σε άτομα. Χρησιμοποιείτε τα εξαρτήματα ή προσαρτήματα μόνο για την χρήση που προορίζονται.

Εάν χρειάζεστε οποιαδήποτε βοήθεια για περισσότερες πληροφορίες σε σχέση με αυτά τα εξαρτήματα, αποτανθείτε στο τοπικό σας κέντρο εξυπηρέτησης Μάκιτα.

• Διάφοροι τύποι αυθεντικών μπαταριών και φορτιστών Μάκιτα.
• Προσαρμοστής αυτόματης ανανέωσης
  • Ρυθμιστική λαβή
• Προστατευτικό
• Σύνολο λαβής βάσης
  • Λαβή 37
• Κεφαλή κατά της ανάκρουσης

ENG905-1

Θόρυβος

Το τυπικό Α επίπεδο μετρημένου θορύβου καθορίζεται σύμφωνα με το EN60745:

Πίεση ήχου (L _pA ): 70 dB (A) ή λιγότερο Αβεβαιότητα (K): 3 dB (A)

Η ένταση ήχου υπο συνθήκες εργασίας μπορεί να μπερβεί τα 80 dB (A)

Μοντέλο ΒΤ123F

Πίεση ήχου (LpA): 71 dB (A)

Αβεβαιότητα (K): 3 dB (A)

Η ένταση ήχου υπο συνθήκες εργασίας μπορεί να μπερβεί τα 80 dB (A).

Φοράτε ωτοασπίδες

ENG900-1

Κραδασμός

Η ολική τιμή δόνησης (άθροισμα τρι-αξονικού διανύσματος) καθορίζεται σύμφωνα με το EN60745:

Είδος εργασίας: βίδωμα χωρίς κρούση Εκπομπή δόνησης (aₕ): 2,5 m/s² ή λιγότερο Αβεβαιότητα (K): 1,5 m/s²

ENG901-1

• Η δηλωμένη τιμή εκπομπής κραδασμών έχει μετρηθεί σύμφωνα με την πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με άλλο.
• Η δηλωμένη τιμή εκπομπής κραδασμών μπορεί να χρησιμοποιηθεί και στην προκαταρκτική αξιολόγηση έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Η εκπομπή κραδασμών κατά τη χρήση του ηλεκτρικού εργαλείου σε πραγματικές συνθήκες μπορεί να διαφέρει από τη δηλωμένη τιμή εκπομπής ανάλογα με τον τρόπο χρήσης του εργαλείου.
  • Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλες τις συνιστώσες του κύκλου λειτουργίας όπως τους χρόνους που το εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης).

ENH101-14

Μόνο για χώρες της Ευρώπης

Δήλωση Συμμόρφωσης ΕΚ

Η Makita Corporation, ως ο υπεύθυνος κατασκευαστής, δηλώνει ότι το/τα ακόλουθο(α) μηχάνημα(τα) της Makita:

Χαρακτηρισμός μηχανήματος: Ασύρματο κατσαβίδι Αρ. μοντέλου/ Τύπος: BFT020F, BFT021F, BFT040F, BFT042F, BFT080F, BFT081F, BFT122F, BFT123F είναι εν σειρά παραγωγή και

συμμορφώνονται με τις ακόλουθες Ευρωπαϊκές Οδηγίες:

2006/42/EK

kai kataσκευάζονται σύμφωνα με τα ακόλουθα πρότυπα ή έγγραφα τυποποίησης: EN60745

Η τεχνική τεκμηρίωση φυλάσσεται από τον εξουσιοδοτημένο εκπρόσωπό μας στην Ευρώπη, δηλαδή τη:

Makita International Europe Ltd.
