EGT6343 - κουζίνα ELECTROLUX - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Κουζίνα αερίου
Μάρκα	Electrolux
Μοντέλο	EGT6343
Διαστάσεις εστίας (Μ x Β)	595 x 520 mm

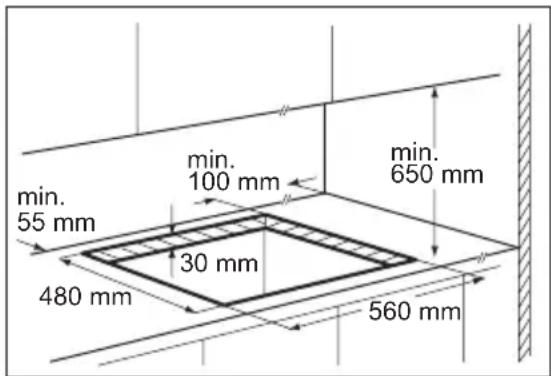

Διαστάσεις κοιλότητας εντοιχισμού (Μ x Β)	560 x 480 mm
Αριθμός καυστήρων	3
Καυστήρας τριπλής κορώνας	3.8 kW
Ημιταχύς καυστήρας	1.9 kW
Βοηθητικός καυστήρας	1.0 kW
Συνολική ισχύς (αερίου)	8.6 kW
Ηλεκτρική τροφοδοσία	230 V ~ 50 Hz
Τροφοδοσία αερίου	G20/G25 20/25 mbar (BE), G20 20 mbar (LU)
Κατηγορία συσκευής	II2E+3+ (BE), I2E (LU)
Σύνδεση αερίου	R 1/2
Ανάφλεξη	Ενσωματωμένη ηλεκτρική (μπουζί ανάφλεξης)
Διάταξη ασφαλείας	Θερμοστοιχείο (αυτόματη διακοπή σε περίπτωση σβησίματος)
Υλικό επιφάνειας	Υαλοκεραμικό
Καθαρισμός	Πλένεται στο χέρι με μαλακό πανί και ουδέτερο απορρυπαντικό· μη χρησιμοποιείτε καθαριστικό ατμού
Παρεχόμενα αξεσουάρ	Στηρίγματα κατσαρόλας, εφεδρικά μπεκ, ετικέτες
Κλάση συσκευής	3

Συχνές ερωτήσεις - EGT6343 ELECTROLUX

Πώς να ανάψετε έναν καυστήρα;

Πιέστε το αντίστοιχο χειριστήριο και γυρίστε το αριστερά στη μέγιστη θέση. Κρατήστε το χειριστήριο πατημένο για 10 δευτερόλεπτα για να ζεσταθεί το θερμοστοιχείο. Μόλις η φλόγα σταθεροποιηθεί, αφήστε το χειριστήριο και ρυθμίστε τη ροή.

Τι να κάνετε αν ο καυστήρας δεν ανάβει;

Ελέγξτε ότι υπάρχει ηλεκτρική τροφοδοσία (πρίζα συνδεδεμένη, ασφάλεια). Βεβαιωθείτε ότι το καπάκι και η κορώνα του καυστήρα είναι σωστά τοποθετημένα. Εάν το πρόβλημα επιμένει μετά από πολλές προσπάθειες, περιμένετε 1 λεπτό μεταξύ κάθε δοκιμής.

Γιατί σβήνει η φλόγα μετά την ανάφλεξη;

Το θερμοστοιχείο δεν έχει ζεσταθεί αρκετά. Κρατήστε το χειριστήριο πατημένο για περίπου 10 δευτερόλεπτα μετά την ανάφλεξη. Εάν η φλόγα σβήνει ακόμα, ελέγξτε ότι το μπουζί ανάφλεξης και το θερμοστοιχείο είναι καθαρά.

Πώς να καθαρίσετε την εστία;

Περιμένετε να κρυώσει η συσκευή. Καθαρίστε με ένα μαλακό βρεγμένο πανί και ουδέτερο απορρυπαντικό. Μη χρησιμοποιείτε καθαριστικό ατμού, λειαντικά προϊόντα ή μεταλλικά σφουγγάρια. Για επίμονους λεκέδες, χρησιμοποιήστε ειδικό καθαριστικό υαλοκεραμικής.

Τι είδη σκευών να χρησιμοποιήσετε;

Χρησιμοποιήστε σταθερά σκεύη με διάμετρο που αντιστοιχεί στο μέγεθος του καυστήρα. Για τον καυστήρα τριπλής κορώνας: 220-260 mm· ημιταχύ: 140-260 mm (ανάλογα με τη θέση)· βοηθητικό: 140-180 mm. Αποφύγετε το χυτοσίδηρο, τη στεατίτη, μη κατάλληλες σχάρες.

Πώς να αλλάξετε τα μπεκ για άλλο τύπο αερίου;

Αποσυναρμολογήστε τα στηρίγματα, τα καπάκια και τις κορώνες. Χρησιμοποιήστε ένα κλειδί 7 για να αντικαταστήσετε τα μπεκ με αυτά που είναι κατάλληλα για το νέο αέριο. Αντικαταστήστε επίσης την ετικέτα της πινακίδας. Ρυθμίστε το ελάχιστο επίπεδο φλόγας με τη βίδα ρύθμισης.

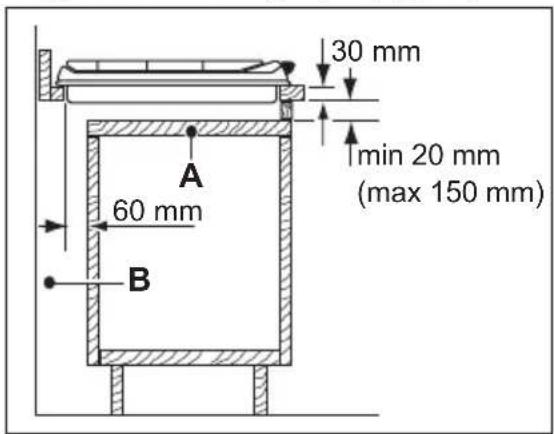

Ποια είναι η ελάχιστη απόσταση εγκατάστασης;

Η ελάχιστη απόσταση μεταξύ της εστίας και των πλευρικών ή πίσω τοιχωμάτων είναι 30 mm. Η κοιλότητα εντοιχισμού πρέπει να έχει τουλάχιστον 650 mm πλάτος και 560 mm βάθος. Συνιστάται πυράντοχο διαχωριστικό πάνελ κάτω από τη συσκευή.

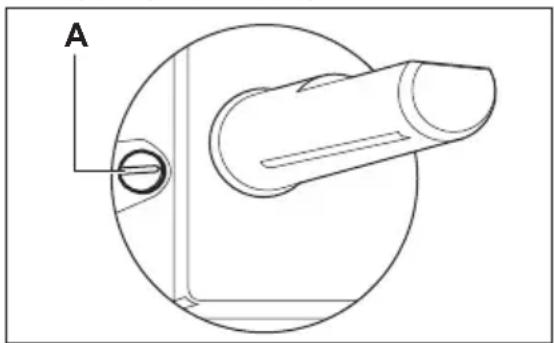

Πώς να ρυθμίσετε το ελάχιστο επίπεδο της φλόγας;

Ανάψτε τον καυστήρα και γυρίστε το χειριστήριο στην ελάχιστη θέση. Αφαιρέστε το χειριστήριο και ρυθμίστε τη βίδα ρύθμισης με ένα λεπτό κατσαβίδι. Για αλλαγή σε υγραέριο, σφίξτε τη βίδα εντελώς· για φυσικό αέριο, ξεβιδώστε περίπου 1/4 της στροφής (1/2 για τριπλή κορώνα).

Τι να κάνετε σε περίπτωση διακοπής ρεύματος;

Μπορείτε να ανάψετε τον καυστήρα χωρίς ηλεκτρικό: φέρτε μια φλόγα (αναπτήρα, σπίρτο) κοντά στον καυστήρα, πιέστε το χειριστήριο και γυρίστε το στη μέγιστη θέση. Το μπουζί ανάφλεξης δεν θα λειτουργήσει, αλλά το αέριο θα ανάψει από τη γυμνή φλόγα.

Πού να βρείτε τον αριθμό σειράς της συσκευής;

Ο αριθμός σειράς (S.N.) βρίσκεται στην πινακίδα της συσκευής, συνήθως κοντά στον σωλήνα εισόδου αερίου. Είναι απαραίτητος για κάθε αίτηση εξυπηρέτησης μετά την πώληση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EGT6343 ELECTROLUX

EL ΕΣΤΙΕΣ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ 47

TR OCAK KULLANMA KILAVUZU 62

INHOUD

1. VEILIGHEIDSINFORMATIE 3
2. VEILIGHEIDSVOORSCHRIFTEN 4
3. BESCHRIJVING VAN HET PRODUCT 7
4. DAGELIJKS GEBRUIK 7
5. NUTTIGE AANWIJZINGEN EN TIPS 8
6. ONDERHOUD EN REINIGING 9
7. PROBLEEMOPLOSSING 10
8. MONTAGE.... 11
9. TECHNISCHE INFORMATIE 14

WE DENKEN AAN U

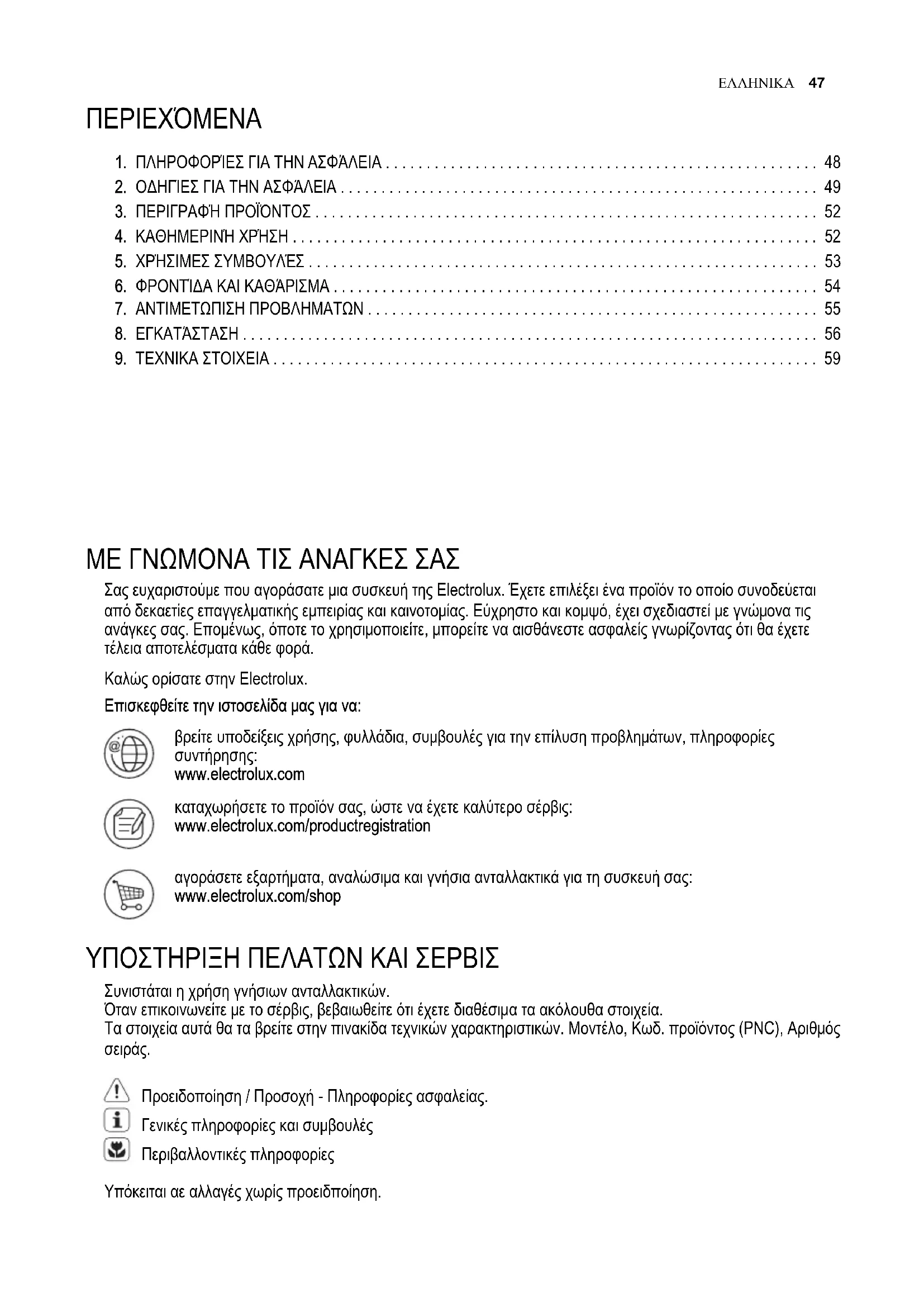

1. ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ 48
2. OΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ 49
3. ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ 52
4. KAΘΗΜΕΡΙΝΗ ΧΡΗΣΗ 52
5. XPHΣIMEΣ ΣYMBOYΛΕΣ 53
6. ΦΡΟΝΤΙΔΑ ΚΑΙ ΚΑΘΑΡΙΣΜΑ 54
7. ANTIMETΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ 55
8. ΕΓΚΑΤΑΣΤΑΣΗ 56
9. TEXNIKA ΣΤΟΙΧΕΙΑ 59

ΜΕ ΓΝΩΜΟΝΑ ΤΙΣ ΑΝΑΓΚΕΣ ΣΑΣ

Σας ευχαριστούμε που αγοράσατε μια συσκευή της Electrolux. Έχετε επιλέξει ένα προϊόν το οποίο συνοδεύεται από δεκαετίες επαγγελματικής εμπειρίας και καινοτομίας. Εύχρηστο και κομψό, έχει σχεδιαστεί με γνώμονα τις ανάγκες σας. Επομένως, όποτε το χρησιμοποιείτε, μπορείτε να αισθάνεστε ασφαλείς γνωρίζοντας ότι θα έχετε τέλεια αποτελέσματα κάθε φορά.

Καλώς ορίσατε στην Electrolux.

Επισκεφθείτε την ιστοσελίδα μας για να:

βρείτε υποδείξεις χρήσης, φυλλάδια, συμβουλές για την επίλυση προβλημάτων, πληροφορίες συντήρησης:

www.electrolux.com

καταχωρήσετε το προϊόν σας, ώστε να έχετε καλύτερο σέρβις:

αγοράσετε εξαρτήματα, αναλώσιμα και γνήσια ανταλλακτικά για τη συσκευή σας:

www.electrolux.com/shop

ΥΠΟΣΤΗΡΙΞΗ ΠΕΛΑΤΩΝ ΚΑΙ ΣΕΡΒΙΣ

Συνιστάται η χρήση γνήσιων ανταλλακτικών.

Όταν επικοινωνείτε με το σέρβις, βεβαιωθείτε ότι έχετε διαθέσιμα τα ακόλουθα στοιχεία.

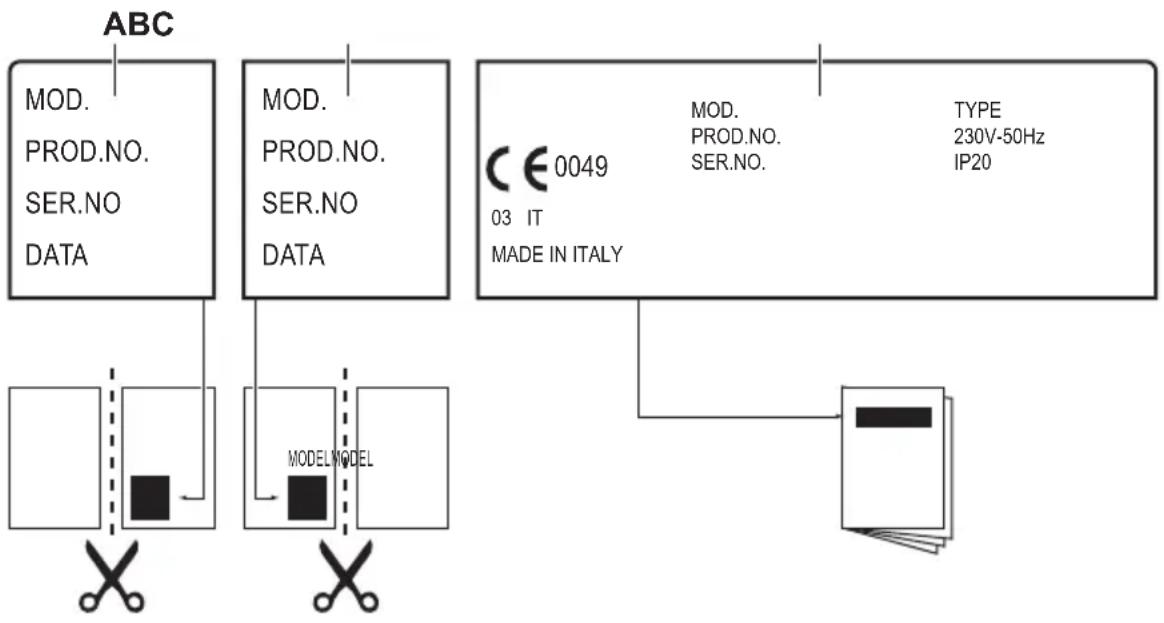

Τα στοιχεία αυτά θα τα βρείτε στην πινακίδα τεχνικών χαρακτηριστικών. Μοντέλο, Κωδ. προϊόντος (PNC), Αριθμός σειράς.

Προειδοποίηση / Προσοχή - Πληροφορίες ασφαλείας.

Γενικές πληροφορίες και συμβουλές

Περιβαλλοντικές πληροφορίες

Υπόκειται αε αλλαγές χωρίς προειδποίηση.

1. ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΆΛΕΙΑ

Πριν από την εγκατάσταση και τη χρήση της συσκευής, διαβάστε προσεκτικά τις παρεχόμενες οδηγίες. Ο κατασκευαστής δεν ευθύνεται αν προκληθεί τραυματισμός ή ζημιά από λανθασμένη εγκατάσταση και χρήση. Να φυλάσσετε πάντα αυτές τις οδηγίες μαζί με τη συσκευή για μελλοντική αναφορά.

1.1 Ασφάλεια παιδιών και ευπαθών ατόμων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος ασφυξίας, τραυματισμού ή μόνιμης αναπηρίας.

• Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και από άτομα με μειωμένες σωματικές, αισθητηριακές ή πνευματικές δυνατότητες ή έλλειψη εμπειρίας και γνώσης, εάν επιβλέπονται από ενήλικα ή άτομο υπεύθυνο για την ασφάλειά τους.
• Μην αφήνετε τα παιδιά να παίζουν με τη συσκευή.
  • Φυλάσσετε όλα τα υλικά συσκευασίας μακριά από τα παιδιά.
• Κρατάτε τα παιδιά και τα κατοικίδια ζώα μακριά από τη συσκευή όταν λειτουργεί ή όταν ψύχεται. Τα προσβάσιμα μέρη είναι πολύ ζεστά.
• Εάν η συσκευή διαθέτει διάταξη ασφαλείας για παιδιά, συνιστά- ται η ενεργοποίησή της.
• Ο καθαρισμός και η συντήρηση από το χρήστη δεν πρέπει να πραγματοποιούνται από παιδιά χωρίς επίβλεψη.

1.2 Γενικές πληροφορίες για την ασφάλεια

• Η συσκευή και τα προσβάσιμα μέρη της θερμαίνονται κατά τη χρήση. Μην αγγίζετε τις αντιστάσεις.

• Μη χρησιμοποιείτε τη συσκευή με εξωτερικό χρονοδιακόπτη ή με χωριστό σύστημα τηλεχειρισμού.
  • Το μαγείρεμα χωρίς επιτήρηση σε εστίες με λάδι ή λίπος μπορεί να είναι επικίνδυνο και να προκαλέσει πυρκαγιά.

• Μην προσπαθήσετε ποτέ να σβήσετε μια φωτιά με νερό. Απενεργοποιήστε τη συσκευή και στη συνέχεια καλύψτε τη φλόγα με ένα καπάκι ή μια πυρίμαχη κουβέρτα.

• Μη φυλάσσετε αντικείμενα επάνω στις επιφάνειες μαγειρέματος.
• Μη χρησιμοποιείτε ατμοκαθαριστή για τον καθαρισμό της συσκευής.
  • Τα μεταλλικά αντικείμενα όπως μαχαίρια, πιρούνια, κουτάλια και καπάκια δεν πρέπει να τοποθετούνται στην επιφάνεια των εστιών, καθώς ενδέχεται να θερμανθούν υπερβολικά.
• Αν υπάρχουν ρωγμές στη γυάλινη επιφάνεια, απενεργοποιήστε τη συσκευή για να αποφύγετε την πιθανότητα ηλεκτροπληξίας.

2. ⚠️ OΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΆΛΕΙΑ

Η συσκευή αυτή είναι κατάλληλη για τις ακόλουθες αγορές: BE L U G R ζ Y

2.1 Εγκατάσταση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η εγκατάσταση αυτής της συσκευής πρέπει να εκτελείται μόνο από κατάλληλα καταρτισμένο άτομο.

• Αφαιρέστε όλα τα υλικά της συσκευασίας.
• Εάν η συσκευή έχει υποστεί ζημιά, μην προβείτε σε εγκατάσταση ή χρήση της.
• Ακολουθείτε τις οδηγίες εγκατάστασης που παρέχονται με τη συσκευή.
• Τηρείτε την ελάχιστη απόσταση από τις άλλες συσκευές και μονάδες.
• Να είστε πάντα προσεκτικοί κατά τη μετακίνηση της συσκευής, καθότι είναι βαριά. Φοράτε πάντα γάντια ασφαλείας.
• Στεγανοποιήστε τις κομμένες επιφάνειες με υλικό στεγανοποίησης, ώστε να αποτραπεί η διόγκωσή τους από την υγρασία.
• Προστατέψτε το κάτω μέρος της συσκευής από ατμούς και υγρασία.
• Μην τοποθετείτε τη συσκευή δίπλα σε πόρτα ή κάτω από παράθυρο. Έτσι, αποτρέπεται η πτώση ζεστών μαγειρικών σκευών από τη συσκευή κατά το άνοιγμα της πόρτας ή του παραθύρου.
• Εάν η συσκευή είναι εγκατεστημένη επάνω από συρτάρια, διασφαλίστε ότι ο χώρος ανά-

μεσα στο κάτω μέρος της συσκευής και το επάνω συρτάρι είναι επαρκής για την κυκλοφορία αέρα.

• Το κάτω μέρος της συσκευής μπορεί να θερμανθεί πολύ. Σας συνιστούμε να τοποθετήσετε ένα άκαιστο διαχωριστικό πλαίσιο κάτω από τη συσκευή για να αποφεύγεται η πρόσβαση στο κάτω μέρος.

Ηλεκτρική σύνδεση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος πυρκαγιάς και ηλεκτροπληξίας.

• Όλες οι ηλεκτρικές συνδέσεις πρέπει να πραγματοποιούνται από επαγγελματία ηλεκτρολόγο.
  • Η συσκευή πρέπει να είναι γειωμένη.
• Πριν από την εκτέλεση οποιασδήποτε εργασίας, βεβαιωθείτε ότι η συσκευή έχει αποσυνδεθεί από την παροχή ρεύματος.
• Χρησιμοποιήστε κατάλληλο καλώδιο ρεύματος.
• Μην επιτρέπετε στο καλώδιο ρεύματος να μπερδεύεται.

• Βεβαιωθείτε ότι το καλώδιο ρεύματος ή το φις (κατά περίπτωση) δεν έρχονται σε επαφή με τη ζεστή συσκευή ή με ζεστά μαγειρικά σκεύη κατά τη σύνδεση της συσκευής στην πρίζα ρεύματος

• Βεβαιωθείτε ότι η συσκευή έχει εγκατασταθεί σωστά. Οι χαλαρές ή λανθασμένες συνδέσεις στο καλώδιο ρεύματος ή το φις (κατά περίπτωση), μπορούν να οδηγήσουν σε υπερθέρμανση του ακροδέκτη.

• Βεβαιωθείτε ότι έχει εγκατασταθεί προστασία από την ηλεκτροπληξία.
• Τοποθετήστε το συνδετήρα ανακούφισης κα- ταπόνησης στο καλώδιο.
• Προσέχετε να μην προκληθεί ζημιά στο φις τροφοδοσίας (κατά περίπτωση) ή στο καλώδιο ρεύματος. Επικοινωνήστε με το Σέρβις ή έναν ηλεκτρολόγο για την αλλαγή ενός κατεστραμμένου καλωδίου ρεύματος.
• Στην ηλεκτρική εγκατάσταση της συσκευής πρέπει να προβλέπεται μονωτική διάταξη που να επιτρέπει την αποσύνδεση της συσκευής από το δίκτυο ρεύματος από όλους τους πό- lous. Η μονωτική διάταξη πρέπει να έχει ελά- χιστη απόσταση 3 χιλιοστών μεταξύ των επα- φών.
• Χρησιμοποιείτε μόνο σωστές διατάξεις απομόνωσης: ασφαλειοδιακόπτες, ασφάλειες (βιδωτές ασφάλειες αφαιρούμενες από την υποδοχή), διακόπτες διαφυγής ρεύματος και ρελέ.

Σύνδεση αερίου

• Όλες οι συνδέσεις αερίου πρέπει να πραγμα- τοποιούνται από κατάλληλα καταρτισμένο άτο- μο.
  • Πριν από την εγκατάσταση, βεβαιωθείτε ότι οι τοπικές συνθήκες διανομής (το είδος και η πίεση του αερίου) και η ρύθμιση της συσκευής είναι συμβατές.

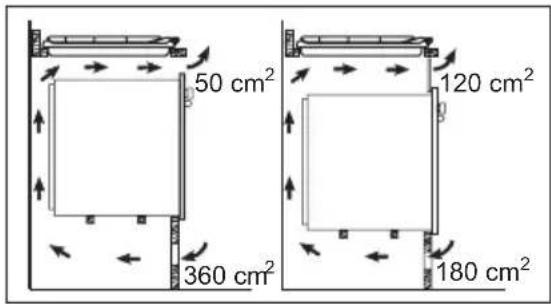

• Βεβαιωθείτε ότι υπάρχει κυκλοφορία αέρα γύρω από τη συσκευή.
• Οι πληροφορίες σχετικά με την παροχή αερίου βρίσκονται στην πινακίδα τεχνικών χαρακτηριστικών.
  • Η συσκευή αυτή δεν είναι συνδεδεμένη με συσκευή απαγωγής προϊόντων καύσης. Φροντίστε να συνδέσετε τη συσκευή σύμφωνα με τους ισχύοντες κανονισμούς εγκατάστασης. Προσέξτε τις απαιτήσεις σχετικά με τον επαρκή αερισμό.

2.2 Χρήση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού, εγκαυμάτων ή ηλεκτροπληξίας.

• Αφαιρέστε όλα τα υλικά συσκευασίας, τις ετικέτες και την προστατευτική μεμβράνη (κατά περίπτωση), πριν από την πρώτη χρήση.
• Χρησιμοποιείτε αυτή τη συσκευή σε οικιακό περιβάλλον.
• Μην αλλάζετε τις προδιαγραφές αυτής της συσκευής.
• Μην αφήνετε τη συσκευή χωρίς επιτήρηση όταν μαγειρεύετε.
• Μη χρησιμοποιείτε τη συσκευή με βρεγμένα χέρια ή όταν βρίσκεται σε επαφή με νερό.
• Μην τοποθετείτε μαχαιροπίρουνα ή καπάκια μαγειρικών σκευών επάνω στις ζώνες μαγειρέματος. Τα αντικείμενα αυτά θερμαίνονται.
• Απενεργοποιήστε τη ζώνη μαγειρέματος μετά από τη χρήση.
• Μη χρησιμοποιείτε τη συσκευή ως επιφάνεια εργασίας ή ως επιφάνεια απόθεσης αντικειμένων.
• Εάν υπάρξουν ρωγμές στην επιφάνεια της συσκευής, αποσυνδέστε αμέσως τη συσκευή από την ηλεκτρική παροχή. Αυτό απαιτείται για αποτροπή τυχόν ηλεκτροπληξίας.
• Όταν βάζετε φαγητό σε καυτό λάδι, μπορεί να πιτσιλίσει.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος πυρκαγιάς ή έκρηξης.

• Τα λίπη και το λάδι απελευθερώνουν εύφλεκτους ατμούς όταν θερμαίνονται. Κρατάτε γυμνές φλόγες ή θερμά αντικείμενα μακριά από λίπη και λάδι όταν τα χρησιμοποιείτε στο μαγείρεμα.
- Οι ατμοί που απελευθερώνει το πολύ καυτό λάδι, μπορούν να προκαλέσουν ακαριαία ανάφλεξη.
• Το χρησιμοποιημένο λάδι που περιέχει υπολείμματα τροφίμων μπορεί να προκαλέσει πυρκαγιά σε χαμηλότερη θερμοκρασία από το λάδι που χρησιμοποιείται για πρώτη φορά.
- Μην τοποθετείτε μέσα, κοντά ή επάνω στη συσκευή εύφλεκτα αντικείμενα ή αντικείμενα εμποτισμένα με εύφλεκτα προϊόντα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος πρόκλησης ζημιάς στη συ- σκευή.

• Μην τοποθετείτε ζεστά μαγειρικά σκεύη επάνω στο χειριστήριο.

• Μην αφήνετε να στεγνώσει το περιεχόμενο των μαγειρικών σκευών καθώς μαγειρεύετε.

• Προσέχετε να μην πέσουν επάνω στη συ- σκευή αντικείμενα ή μαγειρικά σκεύη. Η επιφά- νεια μπορεί να υποστεί ζημιά.

• Μην ενεργοποιείτε τις ζώνες μαγειρέματος με άδειο μαγειρικό σκεύος ή χωρίς μαγειρικό σκεύος.
• Μην τοποθετείτε αλουμινόχαρτο επάνω στη συσκευή.
  • Τα μαγειρικά σκεύη από χυτοσίδηρο, αλουμίνιο ή αυτά με φθαρμένη βάση μπορούν να χαράξουν τη γυάλινη ή την υαλοκεραμική επιφάνεια. Πρέπει πάντα να ανασηκώνετε αυτά τα αντικείμενα όταν απαιτείται η μετακίνησή τους επάνω στην επιφάνεια μαγειρέματος.
• Αυτή η συσκευή προορίζεται μόνο για μαγειρική χρήση. Μη χρησιμοποιείτε τη συσκευή για άλλους σκοπούς, για παράδειγμα για τη θέρμανση του χώρου.
  • Η χρήση μιας συσκευής μαγειρέματος με αέριο δημιουργεί θερμότητα και υγρασία. Φροντίστε για τον καλό αερισμό του χώρου όπου είναι εγκατεστημένη η συσκευή.
• Βεβαιωθείτε ότι τα ανοίγματα αερισμού δεν εί- ναι φραγμένα.
• Όταν η συσκευή χρησιμοποιείται εντατικά και για παρατεταμένο χρονικό διάστημα, ενδέχεται να απαιτείται πρόσθετος εξαερισμός, για παράδειγμα άνοιγμα ενός παραθύρου, ή πιο αποτελεσματικού εξαερισμού, για παράδειγμα χρήση μεγαλύτερης σκάλας του απορροφητήρα.

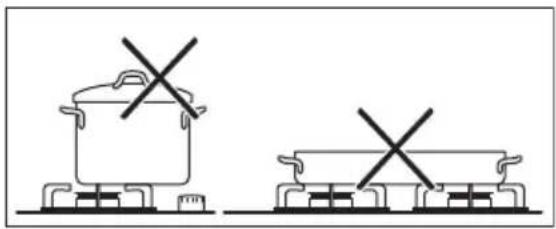

• Χρησιμοποιείτε μόνο σταθερά μαγειρικά σκεύη με το σωστό σχήμα και διάμετρο μεγαλύτερη από τις διαστάσεις των εστιών. Υπάρχει κίνδυνος υπερθέρμανσης και θραύσης της γυάλινης επιφάνειας (κατά περίπτωση).
• Βεβαιωθείτε ότι η φλόγα δεν σβήνει όταν στρέφετε γρήγορα το διακόπτη από τη μέγιστη στην ελάχιστη σκάλα.
• Βεβαιωθείτε ότι τα μαγειρικά σκεύη είναι τοπο- θετημένα στο κέντρο των δακτυλίων της εστίας

και δεν προεξέχουν από τα άκρα της επιφά- νειας μαγειρέματος.

• Χρησιμοποιείτε μόνο τα εξαρτήματα που παρέχονται με τη συσκευή.
• Μην εγκαταστήσετε διαχυτή φλόγας στον καυστήρα.

2.3 Φροντίδα και καθάρισμα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υπάρχει κίνδυνος πρόκλησης ζημιάς στη συσκευή.

• Καθαρίζετε τακτικά τη συσκευή για να αποτραπεί η φθορά του υλικού της επιφάνειας.
• Μη χρησιμοποιείτε ψεκασμό με νερό ή ατμό για το καθάρισμα της συσκευής.
• Οι καυστήρες δεν πλένονται στο πλυντήριο πιάτων.
• Καθαρίστε τη συσκευή με ένα υγρό μαλακό πανί. Χρησιμοποιείτε μόνο ουδέτερα απορρυπαντικά. Μη χρησιμοποιείτε λειαντικά προϊόντα, σφουγγαράκια που χαράσσουν, διαλύτες ή μεταλλικά αντικείμενα.

2.4 Απόρριψη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού ή ασφυξίας.

• Επικοινωνήστε με τις δημοτικές αρχές για πλη- ροφορίες σχετικά με τη σωστή απόρριψη της συσκευής.
• Αποσυνδέστε τη συσκευή από την παροχή ρεύματος.
• Κόψτε το καλώδιο τροφοδοσίας και απορρίψτε το.
• Ισοπεδώστε τους εξωτερικούς σωλήνες αε- ρίου.

3. ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ

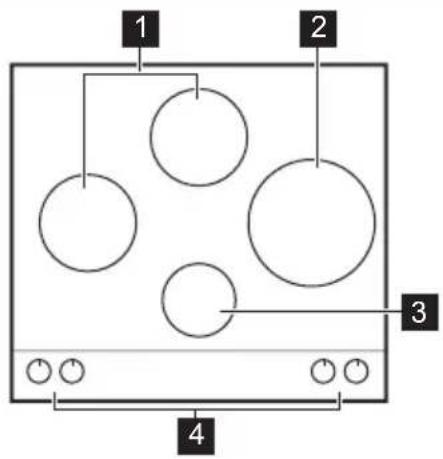

3.1 Διάταξη επιφάνειας μαγειρέματος

1 Ημιταχεία εστία
2 Εστία τριπλής φλόγας
3 Βοηθητική εστία
4 Διακόπτες λειτουργίας

3.2 Διακόπτες λειτουργίας

Σύμβολο Περιγραφή
	χωρίς παροχή αε-ρίου / θέση απενερ-γοποίησης

Σύμβολο Περιγραφή
	θέση ανάφλεξης / μέγιστη παροχή αερίου
	ελάχιστη παροχή αερίου

4. KAΘΗΜΕΡΙΝΗ ΧΡΗΣΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ανατρέξτε στα κεφάλαια σχετικά με την ασφάλεια.

4.1 Ανάφλεξη της εστίας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Όταν υπάρχει ανοιχτή φωτιά στο περιβάλλον της κουζίνας, απαιτείται πολύ μεγάλη προσοχή. Ο κατασκευαστής αποποιείται οποιασδήποτε ευθύνης στην περίπτωση εσφαλμένης χρήσης της φλόγας

Na ανάβετε πάντα την εστία πριν από την τοποθέτηση του μαγειρικού σκεύους.

Για να ανάψετε την εστία:

1. Πιέστε το διακόπτη προς τα κάτω και στρέψτε τον αριστερόστροφα στη μέγιστη σκάλα (

2. Πιέστε το διακόπτη λειτουργίας και κρατήστε τον πατημένο για 10 δευτερόλεπτα ή λιγότερο. Με αυτόν τον τρόπο θερμαίνεται το θερ-

μοστοιχείο. Αν δεν κρατήσετε το διακόπτη πατημένο, η παροχή αερίου θα διακοπεί.

3. Ρυθμίστε την ένταση της φλόγας, αφού έχει πλέον σταθεροποιηθεί.

Αν έπειτα από μερικές προσπάθειες η εστία δεν ανάβει, βεβαιωθείτε ότι η στεφάνη και το κάλυμμά της είναι σωστά τοποθετημένα.

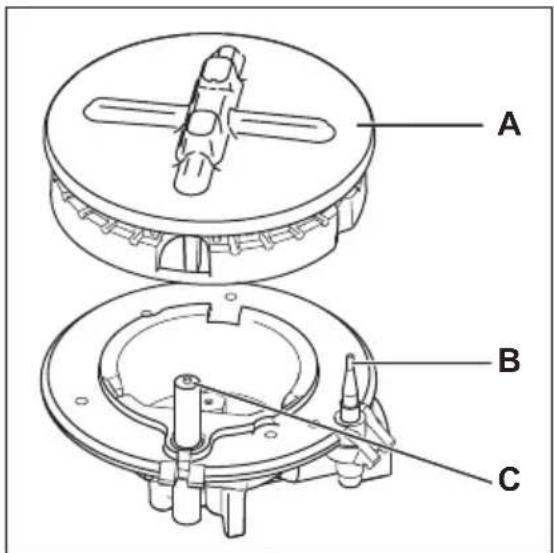

A) Κάλυμμα και στεφάνη εστίας
B) Θερμοστοιχείο
C) Σπινθήρας ανάφλεξης

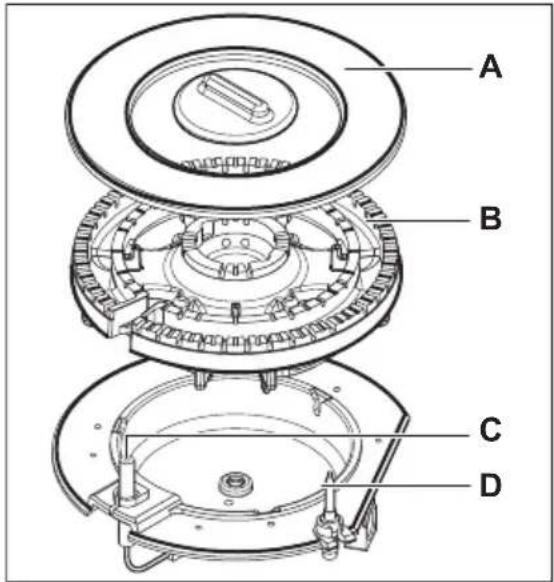

A) Κάλυμμα εστίας
B) Στεφάνη εστίας
C) Σπινθήρας ανάφλεξης
D) Θερμοστοιχείο

5. ΧΡΗΣΙΜΕΣ ΣΥΜΒΟΥΛΈΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ανατρέξτε στα κεφάλαια σχετικά με την ασφάλεια.

5.1 Εξοικονόμηση ενέργειας

• Εάν είναι δυνατόν, σκεπάζετε πάντα τα μαγει- ρικά σκεύη με το καπάκι.
• Όταν το υγρό αρχίσει να κοχλάζει, μειώστε τη φλόγα, ώστε το υγρό να σιγοβράζει.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην κρατάτε το διακόπτη πατημένο για περισσότερο από 15 δευτερόλεπτα.

Αν η εστία δεν ανάψει μετά από 15 δευτερόλεπτα, αφήστε το διακόπτη λειτουργίας, στρέψτε τον στη θέση απενεργοποίησης και περιμένετε τουλάχιστον 1 λεπτό πριν δοκιμάσετε να ανάψετε ξανά την εστία.

Σε περίπτωση διακοπής ρεύματος, μπο- ρείτε να ανάψετε την εστία χωρίς να απαιτείται ηλεκτρική συσκευή: πλησιά- στε την εστία με μια φλόγα και πιέστε το σχετικό διακόπτη προς τα κάτω, στρέ- φοντάς τον αριστερόστροφα προς τη μέ- γιστη σκάλα παροχής αερίου.

Αν η εστία κατά λάθος σβήσει, στρέψτε το διακόπτη στη θέση απενεργοποίησης και δοκιμάστε να την ανάψετε ξανά, αφού μεσολαβήσει τουλάχιστον 1 λεπτό.

Η διάταξη παραγωγής σπινθήρων μπο- ρεί να ενεργοποιηθεί αυτόματα όταν η συσκευή συνδεθεί στο ρεύμα μετά την εγκατάσταση ή τη διακοπή ρεύματος. Αυτό είναι φυσιολογικό.

4.2 Απενεργοποίηση της εστίας

Για να σβήσετε τη φλόγα, στρέψτε το διακόπτη στο σύμβολο ● .

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πριν βγάλετε τα σκεύη από την εστία, πρέπει πάντα να χαμηλώνετε τη φλόγα ή να τη σβήνετε.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Χρησιμοποιείτε μαγειρικά σκεύη με δια- στάσεις αντίστοιχες με εκείνες των εστιών.

Εστία Διάμετρος μαγειρικών σκευών
Τριπλή φλόγα 220 - 260 mm
Εστία Διάμετρος μαγειρικών σκευών
Ημιταχεία (αριστερά)	220 - 260 mm
Ημιταχεία (πί- σω)	140 - 180 mm
Βοηθητική 140 - 180 mm

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μη χρησιμοποιείτε σκεύη από χυτοσίδη- ρο, στεατίτες, πλάκες γκριλ ή τοστιέρας επάνω σε εστίες αερίου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι το κάτω μέρος των μαγειρικών σκευών δεν καλύπτει τους διακόπτες λειτουργίας. Αν οι διακόπτες λειτουργίες βρίσκονται κάτω από τα μαγειρικά σκεύη, η φλόγα τα θερμαίνει. Μην τοποθετείτε το ίδιο σκεύος επάνω σε δύο εστίες.

Βεβαιωθείτε ότι οι λαβές των μαγειρικών σκευών δεν προεξέχουν από το μπροστινό άκρο της επιφάνειας μαγειρέματος. Βεβαιωθείτε ότι τα σκεύη είναι τοποθετημένα στο κέντρο των δακτυλίων της εστίας, ώστε να διασφαλίζεται η μέγιστη σταθερότητα και να επιτυγχάνεται μειωμένη κατανάλωση αερίου.

Μην τοποθετείτε ασταθή ή κατεστραμμένα σκεύη στους δακτυλίους, καθότι υπάρχει κίνδυνος να χυθεί το περιεχόμενό τους και να προκληθεί τραυματισμός.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μη χρησιμοποιείτε διαχυτή φλόγας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Τα χυμένα υγρά κατά τη διάρκεια του μαγειρέματος μπορούν να προκαλέσουν τη θραύση του γυαλιού

6. ΦΡΟΝΤΙΔΑ ΚΑΙ ΚΑΘΆΡΙΣΜΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ανατρέξτε στα κεφάλαια σχετικά με την ασφάλεια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Απενεργοποιήστε τη συσκευή και αφήστε την να κρυώσει πριν την καθαρίσετε. Αποσυνδέστε τη συσκευή από την ηλεκτρική τροφοδοσία πριν πραγματοποιήσετε οποιαδήποτε εργασία καθαρισμού ή συντήρησης.

Οι γρατσουνιές ή οι σκούροι λεκέδες στην επιφάνεια δεν επηρεάζουν τη λει- τουργία της συσκευής.

• Οι βάσεις σκευών μπορούν να αφαιρεθούν για να διευκολυνθεί ο καθαρισμός της εστίας.
  • Για τον καθαρισμό των εμαγιέ επιφανειών, του καλύμματος και της στεφάνης χρησιμοποιήστε

χλιαρό σαπουνόνερο και στεγνώστε τα προσεκτικά πριν τα επανατοποθετήσετε.

• Πλύντε τα τμήματα από ανοξείδωτο ατσάλι με νερό και μετά στεγνώστε τα με ένα μαλακό πα- vi.
• Οι βάσεις σκευών σε πλυντήριο πιάτων. Πρέπει να πλένονται στο χέρι.
• Όταν πλένετε στο χέρι και σκουπίζετε τις βάσεις σκευών, πρέπει να είστε προσεκτικοί, καθώς η εμαγιέ επίστρωση μπορεί να έχει κάποιες ανωμαλίες στα άκρα. Εάν χρειάζεται, αφαιρέστε τους επίμονους λεκέδες με μια πάστα καθαρισμού.
- Μετά τον καθαρισμό, βεβαιωθείτε ότι οι βάσεις σκευών έχουν τοποθετηθεί σωστά.
• Για τη σωστή λειτουργία των εστιών, βεβαιωθείτε ότι οι βραχίονες των βάσεων σκευών βρίσκονται στο κέντρο της εστίας.

- Να είστε εξαιρετικά προσεκτικοί κατά την επα- νατοποθέτηση των βάσεων σκευών, ώστε να μη φθαρεί η επιφάνεια της εστίας.

Μετά τον καθαρισμό, σκουπίστε τη συσκευή με ένα μαλακό πανί.

Αφαίρεση της βρωμιάς:

1. – Αφαιρέστε αμέσως: λιωμένο πλαστικό, πλαστική μεμβράνη και φαγητά που πε- ριέχουν ζάχαρη.
   – Απενεργοποιήστε τη συσκευή και αφήστε την να κρυώσει, πριν καθαρίσετε: δακτυ- líους από άλατα, δακτυλίους λεκέδων από νερό, λεκέδες από λίπη, γυαλιστερές μεταλλικές αποχρώσεις. Χρησιμοποιήστε ένα ειδικό καθαριστικό, κατάλληλο για την επιφάνεια της εστίας.
2. Καθαρίστε τη συσκευή με ένα βρεγμένο πανί και λίγο απορρυπαντικό.
3. Στο τέλος, σκουπίστε τη συσκευή με ένα κα- θαρό πανί για να τη στεγνώσετε.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μη χρησιμοποιείτε μαχαίρια, ξύστρες ή παρόμοια όργανα για να καθαρίσετε την επιφάνεια του γυαλιού ή ανάμεσα στις στεφάνες των εστιών και το πλαίσιο (κατά περίπτωση).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μη σέρνετε τα μαγειρικά σκεύη επάνω στο γυαλί, γιατί μπορεί να χαραχθεί η επιφάνεια. Επίσης, μην αφήνετε σκληρά ή αιχμηρά αντικείμενα να πέσουν επάνω στο γυαλί ή να χτυπήσουν το άκρο της εστίας.

6.1 Καθαρισμός της διάταξης παραγωγής σπινθήρων

Η λειτουργία αυτή επιτυγχάνεται μέσω ενός κεραμικού σπινθήρα ανάφλεξης με ένα μεταλλικό ηλεκτρόδιο. Διατηρείτε αυτά τα εξαρτήματα καθαρά για να αποφύγετε δυσκολίες στην ανάφλεξη και ελέγχετε ότι δεν παρεμποδίζονται οι οπές στη στεφάνη της εστίας.

6.2 Περιοδική συντήρηση

Επικοινωνείτε κατά καιρούς με το κέντρο σέρβις για τον έλεγχο της κατάστασης του σωλήνα παροχής αερίου και του ρυθμιστή πίεσης, αν υπάρχει.

7. ANTIMETΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Πρόβλημα Πιθανή αιτία Αντιμετώπιση
Δεν υπάρχει σπινθήρας κατά το άναμμα του αερίου	• Δεν υπάρχει ηλεκτρική τροφοδοσία	• Ελέγξτε ότι η συσκευή είναι συνδεδεμένη στην πρίζα και ότι είναι ενεργοποιημένη η ηλεκτρική τροφοδοσία.• Ελέγξτε την ασφάλεια. Εάν η ασφάλεια πέσει περισσότερες από μία φορές, επικοινωνήστε με έναν επαγγελματία ηλεκτρολόγο.
• Το κάλυμμα και η στεφάνη	της εστίας δεν είναι τοποθετημένα ομοιόμορφα	• Βεβαιωθείτε ότι το κάλυμμα και η στεφάνη της εστίας βρίσκονται στις σωστές θέσεις.
Η φλόγα σβήνει αμέσως μόλις την ανάψετε	• Το θερμοστοιχείο δεν έχει θερμανθεί αρκετά	• Αφού ανάψετε τη φλόγα, κρατήστε το διακόπτη πατημένο για 10 δευτερόλεπτα ή λιγότερο.
Ο δακτύλιος αερίου καίει ανομοιόμορφα	Η στεφάνη της εστίας είναι φραγμένη με υπολείμματα τροφίμων	Βεβαιωθείτε ότι ο εγχυτήρας δεν είναι φραγμένος και ότι η στεφάνη της εστίας είναι καθαρή από υπολείμματα τροφίμων.

Εάν υπάρχει κάποια βλάβη, προσπαθήστε αρχικά να αποκαταστήσετε το πρόβλημα μόνοι σας. Αν δεν μπορέσετε να αποκαταστήσετε το πρόβλημα μόνοι σας, επικοινωνήστε με τον αντιπρόσωπο ή το κέντρο σέρβις.

Σε περίπτωση εσφαλμένης χρήσης της συσκευής ή εκτέλεσης της εγκατάστασης από μη εξουσιοδοτημένο τεχνικό, η επίσκεψη του τεχνικού του κέντρου σέρβις ή του προμηθευτή ενδέχεται να χρεωθεί κανονικά, ακόμη και εντός της περιόδου εγγύησης.

Τα παρακάτω στοιχεία είναι απαραίτητα για την άμεση και σωστή παροχή υποστήριξης από το κέντρο σέρβις. Αυτά τα στοιχεία είναι διαθέσιμα στην παρεχόμενη πινακίδα τεχνικών χαρακτηριστικών.

• Περιγραφή μοντέλου ......
- Κωδικός προϊόντος (PNC) ......
• Αριθμός σειράς (S.N.) ......

Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά. Μπο- ρείτε να τα προμηθευτείτε από το κέντρο σέρβις και από εγκεκριμένα καταστήματα ανταλλακτι- κών.

7.1 Ετικέτες που παρέχονται στη σακούλα με τα εξαρτήματα

Κολλήστε τις αυτοκόλλητες ετικέτες όπως υποδεικνύεται παρακάτω:

A) Κολλήστε την στην Κάρτα εγγύησης και απο- στείλετε αυτό το τμήμα (κατά περίπτωση)
B) Κολλήστε την στην Κάρτα εγγύησης και κρατήστε αυτό το τμήμα (κατά περίπτωση)

C) Κολλήστε την στο φυλλάδιο οδηγιών

8. ΕΓΚΑΤΆΣΤΑΣΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ανατρέξτε στα κεφάλαια σχετικά με την ασφάλεια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οι ρυθμίσεις αερίου αυτής της συσκευής δεν ισχύουν για την Κύπρο. Αν εγκαταστήσετε αυτή τη συσκευή στην Κύπρο, πρέπει να αλλάξετε τα μπεκ πριν συνδέσετε τη συσκευή. Για να αλλάξετε τα μπεκ, ανατρέξτε στον τύπο αερίου που χρησιμοποιείται. Ανατρέξτε στους πίνακες στο κεφάλαιο «Τεχνικά στοιχεία» για περισσότερες πληροφορίες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οι παρακάτω οδηγίες σχετικά με την εγκατάσταση, τη σύνδεση και τη συντήρηση πρέπει να εκτελούνται από πιστοποιημένο τεχνικό, σύμφωνα με τα ισχύοντα πρότυπα και τους τοπικούς κανονισμούς.

8.1 Σύνδεση αερίου

Επιλέξτε σταθερές συνδέσεις ή χρησιμοποιήστε έναν εύκαμπτο σωλήνα από ανοξείδωτο ατσάλι σύμφωνα με τους ισχύοντες κανονισμούς. Αν χρησιμοποιήσετε εύκαμπτους μεταλλικούς σωλήνες, βεβαιωθείτε ότι δεν έρχονται σε επαφή με κινούμενα μέρη και ότι δεν συνθλίβονται. Επίσης, απαιτείται προσοχή όταν η εστία τοποθετείται μαζί με φούρνο.

Βεβαιωθείτε ότι η πίεση παροχής αερίου της συσκευής συμφωνεί με τις συνιστώμενες τιμές. Η προσαρμοζόμενη σύνδεση στερεώνεται στη ράμπα με παξιμάδι σπειρώματος G 1/2". Βιδώστε τα εξαρτήματα χωρίς να ασκείτε πίεση, ρυθμίστε τη σύνδεση να είναι στραμμένη προς την απαιτούμενη κατεύθυνση και συσφίξτε καλά.

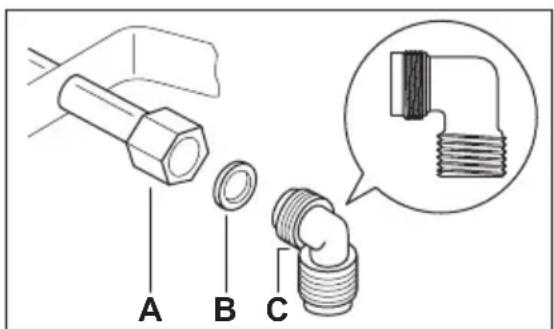

A) Άκρο άξονα με παξιμάδι
B) Ροδέλα
C) Γωνιακός σύνδεσμος

Υγραέριο

Χρησιμοποιήστε την υποδοχή ελαστικού σωλήνα για το υγραέριο. Τοποθετείτε πάντα το στεγανωτικό παρέμβυσμα. Στη συνέχεια, προχωρήστε στη σύνδεση της παροχής αερίου.

Ο εύκαμπτος σωλήνας είναι κατάλληλος για τοποθέτηση, όταν ισχύουν οι παρακάτω προϋποθέσεις:

– δεν μπορεί να υπερβεί τη θερμοκρασία δωματίου, δηλ. να θερμανθεί άνω των 30°C,
– δεν έχει μήκος άνω των 1500 mm,
– δεν έχει ρυθμιστικές βαλβίδες ροής (δικλείδες),
– δεν υποβάλλεται σε δυνάμεις έλξης ή στρέψης,
– δεν έρχεται σε επαφή με αιχμηρά άκρα ή γω- νίες,
– μπορεί να ελεγχθεί εύκολα η κατάστασή του. Για τη διατήρηση του εύκαμπτου σωλήνα σε καλή κατάσταση πρέπει να ελέγχονται τα παρακάτω:
– ότι δεν έχει ρωγμές, κοψίματα και σημάδια από κάψιμο τόσο στα δύο άκρα όσο και σε ολόκληρο το μήκος του,
– ότι το υλικό δεν έχει σκληρύνει, αλλά έχει τη σωστή ελαστικότητα,
– ότι οι σφιγκτήρες στερέωσης δεν έχουν σκουριάσει,
– ότι δεν έχει παρέλθει η ημερομηνία λήξης. Εάν παρατηρηθεί ένα ή περισσότερα ελαττώματα, μην επισκευάσετε το σωλήνα, αλλά αντικαταστήστε τον.

Μόλις ολοκληρωθεί η εγκατάσταση, βε- βαιωθείτε ότι έχουν τοποθετηθεί σωστά οι στεγανοποιητικές διατάξεις κάθε εξαρ- τήματος του σωλήνα. Χρησιμοποιήστε σαπουνόνερο, όχι φλόγα!

8.2 Αντικατάσταση εγχυτήρων

1. Αφαιρέστε τις βάσεις σκευών.
2. Αφαιρέστε τα καλύμματα και τις στεφάνες της εστίας.
3. Με ένα σωληνωτό κλειδί 7, αφαιρέστε τους εγχυτήρες και αντικαταστήστε τους με τους απαραίτητους εγχυτήρες για τον τύπο αε- ρίου που χρησιμοποιείτε (ανατρέξτε στον πί- νακα του κεφαλαίου «Τεχνικά στοιχεία»).
4. Συναρμολογήστε τα εξαρτήματα, ακολουθώντας την ίδια διαδικασία με αντίστροφη σειρά.
5. Αντικαταστήστε την πινακίδα τεχνικών χαρακτηριστικών (βρίσκεται κοντά στο σωλήνα παροχής αερίου) με την κατάλληλη πινακίδα για το νέο τύπο παροχής αερίου. Η εν λόγω

πινακίδα βρίσκεται στη συσκευασία που συνόδευε τη συσκευή.

Αν η πίεση παροχής του αερίου είναι μεταβλητή ή διαφέρει από την απαιτούμενη πίεση, πρέπει να χρησιμοποιήσετε κατάλληλο ρυθμιστή πίεσης στο σωλήνα παροχής αερίου.

8.3 Ρύθμιση της ελάχιστης σκάλας

Για να ρυθμίσετε την ελάχιστη σκάλα των εστιών:

1. Ανάψτε την εστία.
2. Στρέψτε το διακόπτη στην ελάχιστη σκάλα.
3. Αφαιρέστε το διακόπτη.
4. Με ένα λεπτό κατσαβίδι, ρυθμίστε τη θέση της βίδας παράκαμψης.

A) Η βίδα παράκαμψης

• Αν αλλάξετε την παροχή από φυσικό αέριο G20 20 mbar σε υγραέριο, σφίξτε εντελώς τη βίδα παράκαμψης.
• Αν αλλάξετε την παροχή από υγραέριο σε φυσικό αέριο G20 20 mbar, ξεβιδώστε τη βίδα παράκαμψης κατά 1/4 της στροφής περίπου (1/2 της στροφής για την εστία τριπλής φλόγας).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η φλόγα δεν σβήνει όταν στρέφετε γρήγορα το διακόπτη από τη μέγιστη στην ελάχιστη σκάλα.

8.4 Ηλεκτρική σύνδεση

• Βεβαιωθείτε ότι η ονομαστική τάση και ο τύπος ηλεκτρικής ισχύος που αναγράφονται στην πινακίδα τεχνικών χαρακτηριστικών αντιστοι- χούν στην τάση και την ισχύ του τοπικού ηλεκ- τρικού δικτύου.
  • Η συσκευή παρέχεται με καλώδιο τροφοδοσίας. Σε αυτό πρέπει να τοποθετηθεί ένα κατάλληλο φις, ικανό να υποστηρίξει το φορτίο που αναγράφεται στην πινακίδα τεχνικών χαρακτηριστικών. Βεβαιωθείτε ότι έχετε εγκαταστήσει φις σε κατάλληλη πρίζα.

• Χρησιμοποιείτε πάντα μια σωστά εγκατεστημένη πρίζα με προστασία κατά της ηλεκτροπληξίας.

• Μετά την εγκατάσταση, βεβαιωθείτε ότι είναι δυνατή η πρόσβαση στο φις τροφοδοσίας.
• Μην τραβάτε το καλώδιο τροφοδοσίας για να αποσυνδέσετε τη συσκευή. Τραβάτε πάντα το φις τροφοδοσίας.
• Υπάρχει κίνδυνος πυρκαγιάς όταν η συσκευή συνδέεται στο ρεύμα με μπαλαντέζα, προσαρμογέα ή πολύπριζο. Βεβαιωθείτε ότι η γείωση πληροί τις απαιτήσεις των προτύπων και των κανονισμών.
  • Το καλώδιο τροφοδοσίας δεν πρέπει να θερμαίνεται σε θερμοκρασία υψηλότερη από 90 °C.

Βεβαιωθείτε ότι έχετε συνδέσει το μπλε ουδέτερο καλώδιο στον ακροδέκτη με τη σήμανση «Ν». Συνδέστε το καφέ (ή μαύρο) καλώδιο φάσης στον ακροδέκτη με τη σήμανση «L». Διατηρείτε το καλώδιο φάσης συνδεδεμένο διαρκώς.

8.5 Αντικατάσταση του καλωδίου σύνδεσης

Για την αντικατάσταση του καλωδίου σύνδεσης, χρησιμοποιήστε μόνο καλώδιο Η05V2V2-F T90 ή αντίστοιχου τύπου. Βεβαιωθείτε ότι η διατομή του καλωδίου είναι συμβατή με την τάση του ρεύματος και τη θερμοκρασία λειτουργίας. Το κίτρινο/ πράσινο καλώδιο γείωσης θα πρέπει να είναι κατά 2 cm περίπου μεγαλύτερο σε μήκος από το καφέ (ή μαύρο) καλώδιο φάσης.

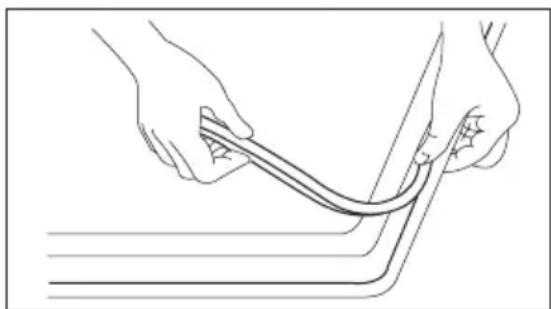

8.6 Εντοιχισμός

A) παρεχόμενο στεγανοποιητικό
B) παρεχόμενοι βραχίονες

ΠΡΟΣΟΧΗ

Εγκαθιστάτε τη συσκευή μόνο σε πά- γκους εργασίας με επίπεδη επιφάνεια.

Μονάδα κουζίνας με φούρνο

Οι εσωτερικές διαστάσεις της υποδοχής για τις εστίες πρέπει να είναι σύμφωνες με τις ενδείξεις, ενώ η μονάδα κουζίνας πρέπει να διαθέτει ανοίγματα που να επιτρέπουν τη συνεχή παροχή αέρα. Η ηλεκτρική σύνδεση της εστίας πρέπει να είναι ξεχωριστή από την ηλεκτρική σύνδεση του φούρνου για λόγους ασφαλείας και για να επιτρέπεται η εύκολη αφαίρεση του φούρνου από τη μονάδα.

8.7 Δυνατότητες εισαγωγής

Μονάδα κουζίνας με πόρτα

Το πάνελ που εγκαθίσταται κάτω από την εστία πρέπει να αφαιρείται εύκολα και να παρέχει τη δυνατότητα εύκολης πρόσβασης σε περίπτωση που χρειαστεί κάποια τεχνική παρέμβαση.

A) Αφαιρούμενο πάνελ
B) Χώρος για συνδέσεις

9. TEXNIKA ΣΤΟΙΧΕΙΑ

Διαστάσεις εστιών

Πλάτος: 595 mm

Μήκος: 520 mm

Διαστάσεις εσοχής εστιών

Πλάτος: 560 mm

Μήκος: 480 mm

Θερμική παροχή

Εστία τριπλής φλόγας: 3.8 kW

Ημιταχεία εστία: 1.9 kW

Βοηθητική εστία: 1.0 kW

ΣΥΝΟΛΙΚΗ ΙΣΧΥΣ: G20 (2H) 20 mbar = 8.6 kWG30 (3+) 28-30 mbar = 625 g/hG31 (3+) 37 mbar = 614 g/hG30/G31 (3B/P) 30/30 mbar = 625 g/h

Ηλεκτρική τροφοδοσία: 230 V ~ 50 Hz

Κατηγορία: ΙΙ2Η3+ (GR)I3B/P (CY)

Σύνδεση αερίου: R 1/2

Παροχή αερίου: G20 (2H) 20 mbar

Κλάση συσκευής: 3

Διάμετροι παρακάμψεων

Εστία ∅ παράκαμψης σε1/100 mm	Εστία ∅ παράκαμψης σε1/100 mm
Βοηθητική 28 Τριπλή φλόγα 56
Ημιταχεία 32

Εστίες αερίου για ΦΥΣΙΚΟ ΑΕΡΙΟ G20 20 mbar

ΕΣΤΙΑ	ΚΑΝΟΝΙΚΗ ΙΣΧΥΣ kW	έγχ. 1 / 100 mm
Βοηθητική	1.0	70
Ημιταχεία	1.9	96
Τριπλή φλόγα	3.8	146

Εστίες αερίου για ΥΓΡΑΕΡΙΟ G30/G31 28-30/37 mbar

ΕΣΤΙΑ	ΚΑΝΟΝΙΚΗ ΙΣΧΥΣ kW	έγχ. 1 / 100 mm	G3028-30 mbar	G3137 mbar
			g/h	g/h
Βοηθητική	1.0	50	73	71
Ημιταχεία	1.9	71	138	136
Τριπλή φλόγα	3.8	98	276	271

Εστίες αερίου για ΥΓΡΑΕΡΙΟ G30/G31 30/30 mbar - μόνο για την Κύπρο

ΕΣΤΙΑ	ΚΑΝΟΝΙΚΗ ΙΣΧΥΣkW	έγχ. 1 / 100 mm	g/h
Βοηθητική	1.0	50	73
Ημιταχεία	1.9	71	138

ΕΣΤΙΑ	ΚΑΝΟΝΙΚΗ ΙΣΧΥΣkW	έγχ. 1 / 100 mm g/h
Τριπλή φλόγα 3.8 98 276

10. ПЕРИВАЛЛОNTIKA Θ'EMATA

Ανακυκλώστε τα υλικά που φέρουν το σύμβολο . Τοποθετήστε τα υλικά συσκευασίας σε κατάλληλα δοχεία για ανακύκλωση.

Συμβάλλετε στην προστασία του περιβάλλοντος και της ανθρώπινης υγείας ανακυκλώνοντας τις άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές.

Μην απορρίπτετε με τα οικιακά απορρίμματα συσκευές που φέρουν το σύμβολο ✉.

Επιστρέψτε το προϊόν στην τοπική σας μονάδα ανακύκλωσης ή επικοινωνήστε με τη δημοτική αρχή.

İÇINDEKILER

1. GÜVENLIK BILGILERI 63
2. GÜVENLIK TALIMATLARI 64
3. ÜRÜN TANIMI 66
4. GÜNLÜK KULLANIM 66
5. YARARLI IPUÇLARI VE BILGILER 68
6. BAKIM VE TEMIZLIK 68
7. SORUN GIDERME 69
8. MONTAJ 71
9. TEKNIK BILGILER 73

SİZİ DÜŞÜNÜR
