Type de produit	Cuisinière à gaz
Marque	Electrolux
Modèle	EGT6343
Dimensions de la table de cuisson (L x P)	595 x 520 mm
Dimensions de la niche d'encastrement (L x P)	560 x 480 mm
Nombre de brûleurs	3
Brûleur à triple couronne	3.8 kW
Brûleur semi-rapide	1.9 kW
Brûleur auxiliaire	1.0 kW
Puissance totale (gaz)	8.6 kW
Alimentation électrique	230 V ~ 50 Hz
Alimentation en gaz	G20/G25 20/25 mbar (BE), G20 20 mbar (LU)
Catégorie d'appareil	II2E+3+ (BE), I2E (LU)

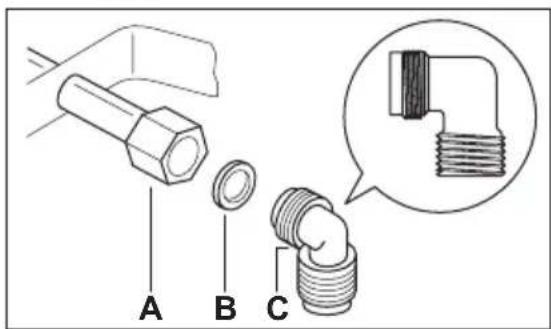

Raccordement gaz	R 1/2"
Allumage	Électrique intégré (bougie d'allumage)
Dispositif de sécurité	Thermocouple (arrêt automatique en cas d'extinction)
Matériau de la surface	Vitrocéramique
Nettoyage	Lavable à la main avec un chiffon doux et détergent neutre ; ne pas utiliser de nettoyeur vapeur
Accessoires fournis	Supports de casserole, injecteurs de rechange, étiquettes
Classe de l'appareil	3

FOIRE AUX QUESTIONS - EGT6343 ELECTROLUX

Comment allumer un brûleur ?

Enfoncez la manette de commande correspondante et tournez-la vers la gauche jusqu'à la position maximale. Maintenez la manette enfoncée pendant 10 secondes pour chauffer le thermocouple. Une fois la flamme stable, relâchez la manette et ajustez le débit.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que l'alimentation électrique est présente (prise branchée, fusible). Assurez-vous que le chapeau et la couronne du brûleur sont correctement positionnés. Si le problème persiste après plusieurs tentatives, attendez 1 minute entre chaque essai.

Pourquoi la flamme s'éteint-elle après l'allumage ?

Le thermocouple n'est pas suffisamment chauffé. Maintenez la manette enfoncée environ 10 secondes après l'allumage. Si la flamme s'éteint encore, vérifiez que la bougie d'allumage et le thermocouple sont propres.

Comment nettoyer la table de cuisson ?

Attendez que l'appareil refroidisse. Nettoyez avec un chiffon doux humide et un détergent neutre. N'utilisez pas de nettoyeur vapeur, de produits abrasifs, ni d'éponges métalliques. Pour les taches tenaces, utilisez un nettoyant spécial vitrocéramique.

Quels types de récipients utiliser ?

Utilisez des récipients stables dont le diamètre correspond à la taille du brûleur. Pour le brûleur triple couronne : 220-260 mm ; semi-rapide : 140-260 mm (selon position) ; auxiliaire : 140-180 mm. Évitez la fonte, stéatite, grils non adaptés.

Comment remplacer les injecteurs pour un autre type de gaz ?

Démontez les supports, chapeaux et couronnes. Utilisez une clé de 7 pour remplacer les injecteurs par ceux adaptés au nouveau gaz. Remplacez également l'étiquette de plaque signalétique. Ajustez le niveau minimal de flamme avec la vis de réglage.

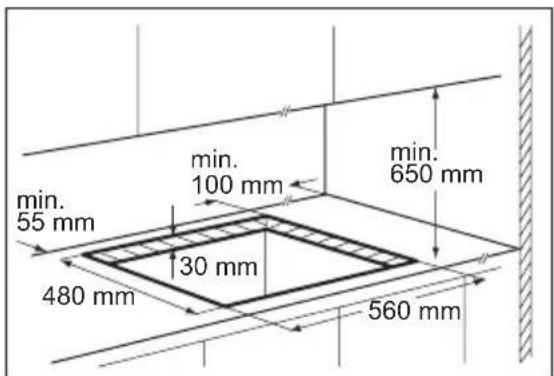

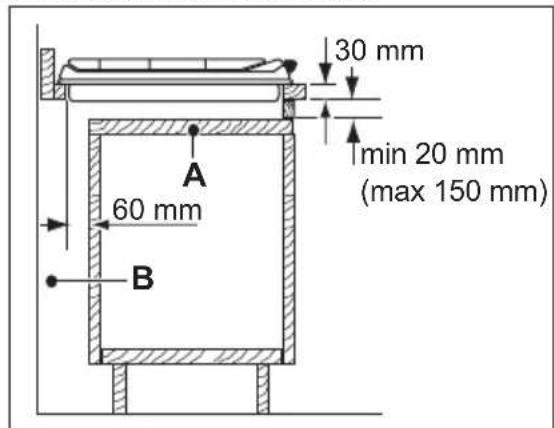

Quelle est la distance minimale d'installation ?

La distance minimale entre la table de cuisson et les parois latérales ou arrière est de 30 mm. La niche d'encastrement doit avoir au moins 650 mm de largeur et 560 mm de profondeur. Un panneau séparateur ignifuge est recommandé sous l'appareil.

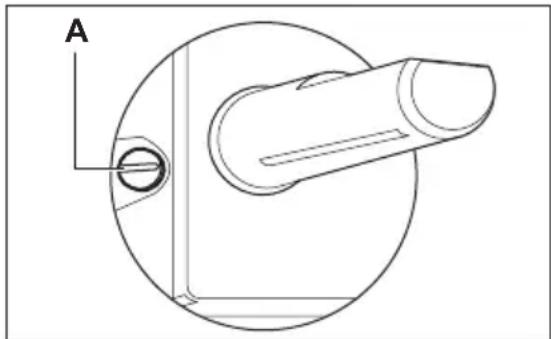

Comment régler le niveau minimal de la flamme ?

Allumez le brûleur et tournez la manette en position minimale. Retirez la manette et ajustez la vis de réglage avec un tournevis fin. Pour passer au gaz liquéfié, serrez la vis à fond ; pour le gaz naturel, dévissez d'environ 1/4 de tour (1/2 pour triple couronne).

Que faire en cas de coupure de courant ?

Vous pouvez allumer le brûleur sans électricité : approchez une flamme (briquet, allumette) du brûleur, enfoncez la manette et tournez-la à la position maximale. La bougie d'allumage ne fonctionnera pas, mais le gaz s'allumera à la flamme nue.

Où trouver le numéro de série de l'appareil ?

Le numéro de série (S.N.) se trouve sur la plaque signalétique de l'appareil, généralement près du tuyau d'arrivée de gaz. Il est nécessaire pour toute demande de service après-vente.

MODE D'EMPLOI EGT6343 ELECTROLUX

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com

Enregistrer votre produit pour obtenir un meilleur service : www.electrolux.com/productregistration

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop

SERVICE APRÈS-VENTE

N'utilisez que des pièces de rechange d'origine.

Avant de contacter le service, assurez-vous de disposer des informations suivantes :

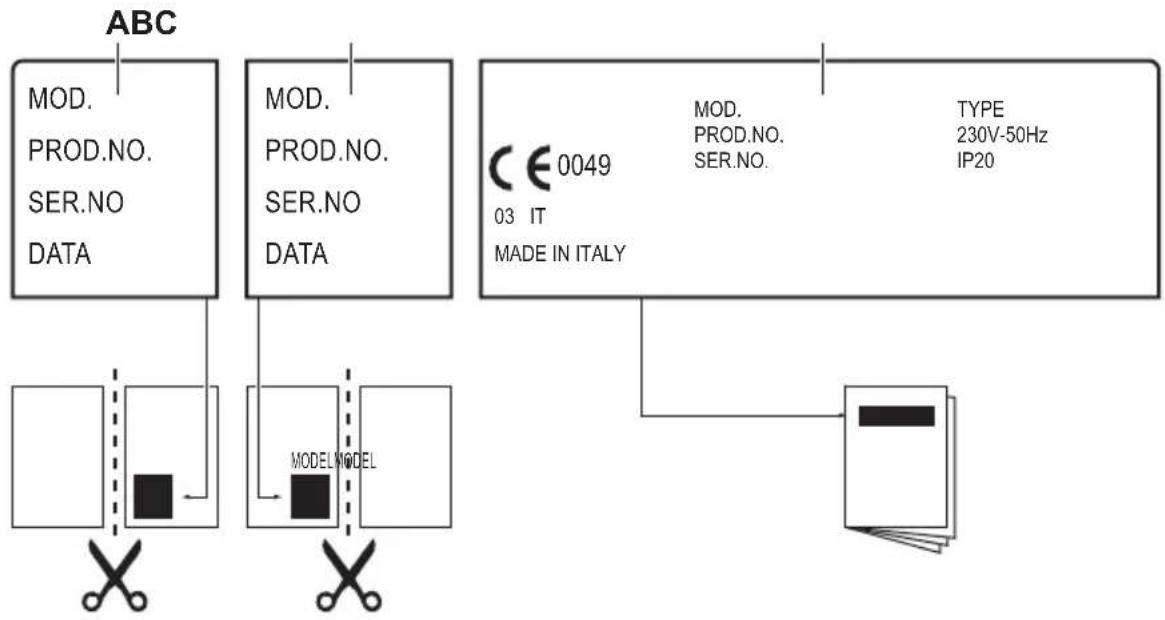

Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention : consignes de sécurité.

Informations générales et conseils

Informations écologiques

Sous réserve de modifications.

1. CONSIGNES DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

AVERTISSEMENT

Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.

1.2 Sécurité générale

- L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touchez pas les éléments chauffants.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
• Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'essayez jamais d'éteindre un feu avec de l'eau. Mettez à l'arrêt l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• N'entreposez rien sur les surfaces de cuisson.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
• Si la surface en verre est fissurée, mettez à l'arrêt l'appareil pour éviter tout risque d'électrocution.

2. ⚠ INSTRUCTIONS DE SÉCURITÉ

Cet appareil est adapté aux marchés suivants : BE LU GR CY

2.1 Installation

AVERTISSEMENT

L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez la distance minimale requise avec les autres appareils et éléments.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Portez toujours des gants de sécurité.

• Isolez les surfaces découpées à l'aide d'un matériau d'étanchéité pour éviter que la moisissure ne provoque de gonflements.

• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.

• N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut devenir très chaud. Nous vous recommandons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

Branchement électrique

AVERTISSEMENT

Risque d'incendie ou d'électrocution.

• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
  • L'appareil doit être relié à la terre.
• Avant toute intervention, assurez-vous que l'appareil est débranché.
• Utilisez le câble d'alimentation électrique approprié.
• Ne laissez pas le câble d'alimentation s'emmêler.
• Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.
• Assurez-vous que l'appareil est bien installé. Un câble d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
• Assurez-vous qu'une protection antiélectrocution est installée.
• Utilisez un collier anti-traction sur le câble.
• Veillez à ne pas endommager la fiche secteur (si présente) ni le câble d'alimentation. Contactez le service après-vente ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.
• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.
• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.

Raccordement au gaz

• Tout raccordement au gaz doit être effectué par une personne qualifiée.
• Avant l'installation, vérifiez que les conditions de distribution locales (nature et pression du gaz) sont compatibles avec le réglage de l'appareil.

• Assurez-vous que l'air circule autour de l'appareil.

• Les informations relatives à l'alimentation en gaz se trouvent sur la plaque signalétique.

• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Veillez à brancher l'appareil en conformité avec les réglementations d'installation en vigueur. Veillez à respecter les exigences en matière d'aération.

2.2 Utilisation

AVERTISSEMENT

Risque de blessures, de brûlures ou d'électrocution.

• Avant la première utilisation, retirez les emballages, les étiquettes et les films de protection (si présents).
• Utilisez cet appareil dans un environnement domestique.
• Ne modifiez pas les caractéristiques de cet appareil.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
• Éteignez les zones de cuisson après chaque utilisation.
• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
• Si la surface de l'appareil présente des fêlures, débranchez immédiatement l'appareil pour éviter tout risque d'électrocution.
• Lorsque vous versez un aliment dans de l'huile chaude, elle peut éclabousser.

AVERTISSEMENT

Risque d'explosion ou d'incendie.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.

• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.

• L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.

• Ne placez pas de produits inflamma-bles ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

AVERTISSEMENT

Risque d'endommagement de l'appareil.

• Ne laissez pas de récipients chauds sur le bandeau de commande.
• Ne laissez pas le contenu des réci-pients de cuisson s'évaporer complètement.
• Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.

- N'utilisez pas de récipients en fonte ou en aluminium, ni de récipients dont le fond est endommagé et rugueux. Ils risqueraient de rayer le verre ou la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.

- Cet appareil est exclusivement destiné à un usage culinaire. Ne l'utilisez pas pour des usages autres que celui pour lequel il a été conçu, à des fins de chauffage par exemple.

- L'utilisation d'un appareil de cuisson au gaz génère de la chaleur et de l'humidité. Veillez à ce que la pièce où est installé l'appareil soit bien aérée.

- Assurez-vous que les orifices de ventilation ne sont pas bouchés.

- L'utilisation intensive et prolongée de l'appareil peut nécessiter une ventilation supplémentaire comme l'ouverture d'une fenêtre, ou une aération plus efficace en augmentant par exemple la puissance de la ventilation mécanique si la pièce en est dotée.

- Utilisez uniquement des récipients stables ayant une forme adaptée et un dia-

mètre supérieur à celui des brûleurs. Risque de surchauffe et de rupture de la plaque en verre (si votre appareil en est équipé) !

• Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.
• Veillez à ce que les récipients se trouvent bien au centre des zones de cuisson et qu'ils ne dépassent pas des rebords de la table de cuisson.
• N'utilisez que les accessoires fournis avec l'appareil.
• N'installez pas de diffuseur de flamme sur le brûleur.

2.3 Entretien et nettoyage

AVERTISSEMENT

Risque d'endommagement de l'appareil.

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Ne lavez pas les brûleurs au lave-vais-selle.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.

2.4 Mise au rebut

AVERTISSEMENT

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre conformément l'appareil au rebut.
• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
• Aplatissez les tuyaux de gaz externes.

3. DESCRIPTION DE L'APPAREIL

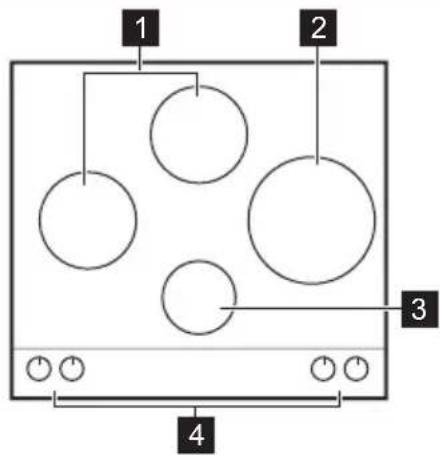

3.1 Description de la table de cuisson

1 Brûleur semi-rapide
2 Brûleur à triple couronne
3 Brûleur auxiliaire
4 Manettes de commande

3.2 Manettes de commande

Symbole Description
	pas d'alimentation en gaz / position Arrêt
	position d'allumage / alimentation en gaz maximale

Symbole Description
	alimentation en gaz minimale

4. UTILISATION QUOTIDIENNE

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

4.1 Allumage du brûleur

AVERTISSEMENT

Faites très attention lorsque vous utilisez une flamme nue dans une cuisine. Le fabricant décline toute responsabilité en cas de mauvaise utilisation de la flamme

Allumez toujours le brûleur avant de poser un récipient dessus.

Allumage du brûleur :

1. Enfoncez la manette de commande correspondante et tournez-la vers la gauche jusqu'à la position maximale (

1. Maintenez la manette enfoncée pendant 10 secondes ou moins. Cela permet au thermocouple de chauffer. Sinon, l'alimentation en gaz sera interrompue.

2. Une fois que la flamme brûle régulièrement, réglez son débit.

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifiez que la couronne et son chapeau sont correctement placés.

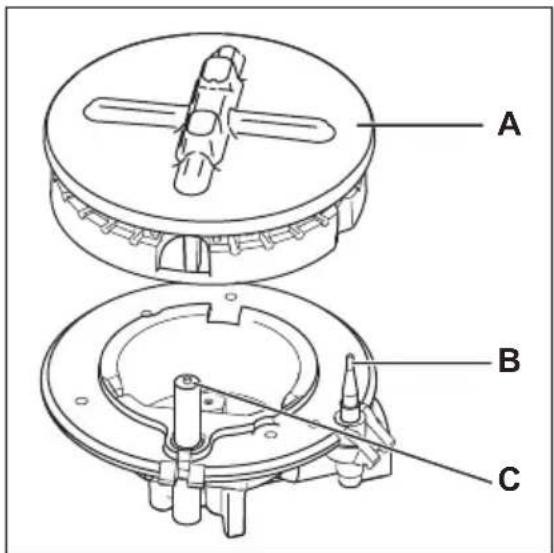

A) Chapeau et couronne du brûleur
B) Thermocouple
C) Bougie d'allumage

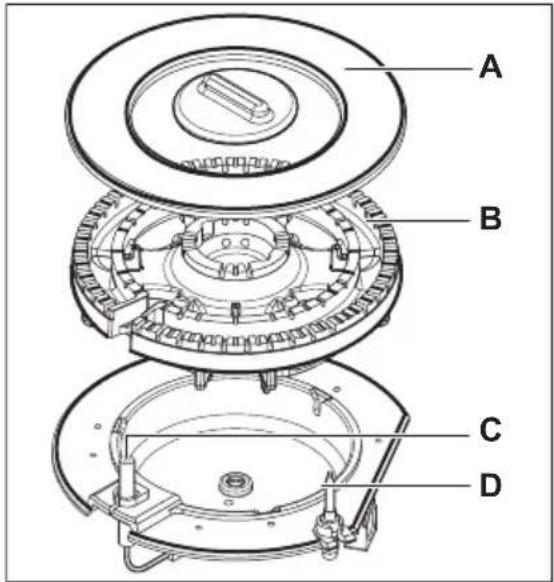

A) Couvercle du brûleur
B) Couronne du brûleur
C) Bougie d'allumage
D) Thermocouple

AVERTISSEMENT

Ne maintenez pas la manette de commande enfoncée plus de 15 secondes.

Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette de commande, tournez-la sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

En cas de coupure d'électricité, vous pouvez allumer le brûleur sans dispositif électrique : pour cela, approchez une flamme du brûleur, enfoncez la manette correspondante et tournez-la vers la gauche jusqu'à la position d'arrivée de gaz maximale.

Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

Le générateur d'étincelles peut s'activer automatiquement lorsque vous allumez l'alimentation secteur, après l'installation ou après une coupure de courant. C'est normal.

4.2 Arrêt du brûleur

Pour éteindre la flamme, tournez la ma- nette sur le symbole ● .

AVERTISSEMENT

Abaissez ou coupez toujours la flamme avant de retirer les récipients du brûleur.

5. CONSEILS UTILES

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

5.1 Économies d'énergie

- Si possible, couvrez toujours les récipients avec un couvercle pendant la cuisson.

- Dès que le liquide commence à bouillir, baissez la flamme juste assez pour laisser le liquide frémir.

AVERTISSEMENT

Utilisez uniquement des récipients dont le diamètre correspond aux dimensions des brûleurs.

Brûleur Diamètres des réci-pients
Triple cou-ronne	220 - 260 mm
Semi-rapi-de (gauche)	220 - 260 mm
Semi-rapi-de (arrière)	140 - 180 mm
Auxiliaire 140 - 180 mm

AVERTISSEMENT

N'utilisez pas de plats en fonte, en stéatite, de grils ou de plats à gratin sur les brûleurs à gaz.

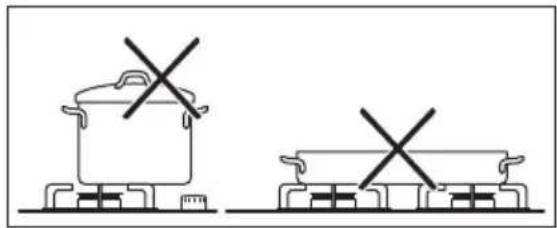

AVERTISSEMENT

Assurez-vous que le fond des récipients ne dépasse pas au-dessus des manettes de commande. Si les manettes de commande se trouvent sous le fond des récipients, la flamme peut les faire chauffer.

Ne placez pas le même récipient sur deux brûleurs.

6. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

Assurez-vous que les poignées des récipients ne dépassent pas du devant de la table de cuisson. Assurez-vous que les récipients de cuisson sont bien centrés sur les brûleurs afin de garantir leur stabilité et de réduire la consommation de gaz.

Ne placez pas de récipients instables ou déformés sur les zones de cuisson afin d'éviter les débordements et les blessures.

AVERTISSEMENT

N'utilisez pas de diffuseur de flamme.

AVERTISSEMENT

Des liquides renversés durant la cuisson peuvent provoquer le bris du verre.

AVERTISSEMENT

Éteignez l'appareil et laissez-le refroidir avant de le nettoyer. Avant toute opération de nettoyage ou intervention technique, assurez-vous que l'appareil est débranché de la prise électrique.

Les rayures ou les taches som- bres sur la surface n'ont aucune incidence sur le fonctionnement de l'appareil.

• Vous pouvez retirer les supports de casserole pour nettoyer facilement la table de cuisson.
• Nettoyez les éléments en émail, le chapeau et la couronne avec de l'eau chaude savonneuse et séchez-les soigneusement avant de les remettre en place.
• Lavez les éléments en acier inoxydable à l'eau, puis séchez-les à l'aide d'un chiffon doux.
• Les supports de casserole ne doivent pas être placés dans le lave-vaisselle. Ils doivent être lavés à la main.

- Lorsque vous lavez les supports de casserole à la main, faites bien attention lorsque vous les essuyez, car le revêtement en émail peut présenter des bords coupants. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte nettoyante.

- Après avoir lavé les supports de casse-roles, veillez à les remettre correctement en place.

- Pour que les brûleurs fonctionnent correctement, assurez-vous que les bras des supports de casseroles sont au milieu du brûleur.

- Faites très attention lorsque vous remplacez les supports de cassero-les afin de ne pas endommager le dessus de la table de cuisson.

Après le nettoyage, séchez l'appareil à l'aide d'un chiffon doux.

Pour enlever les salissures :

1. – Enlevez immédiatement : plastique fondu, films plastiques et aliments contenant du sucre.

- Éteignez l'appareil et laissez-le refroidir avant de nettoyer : traces de calcaire et d'eau, projections de graisse et décolorations métalliques luisantes. Utilisez un nettoyant spécialement adapté à la surface de la table de cuisson.

1. Nettoyez l'appareil à l'aide d'un chiffon humide et d'un peu de détergent.
2. Pour finir, frottez l'appareil avec un chiffon propre.

AVERTISSEMENT

N'utilisez pas de couteau, de grat- toir ou d'instruments similaires pour nettoyer les surfaces en ver- re ou entre les bords des brûleurs et l'encadrement (si présent).

AVERTISSEMENT

Ne faites pas glisser les récipients sur le verre car ils pourraient en rayer la surface. De même, ne faites pas tomber d'objets durs ou pointus sur le verre. Ne cognez pas non plus contre les rebords de la table de cuisson.

6.1 Nettoyage de la bougie d'allumage

Cette fonctionnalité est obtenue grâce à une bougie d'allumage en céramique dotée d'une électrode en métal. Veillez à maintenir ces composants propres afin de faciliter l'allumage. Assurez-vous également que les orifices des couronnes des brûleurs ne sont pas obstrués.

6.2 Entretien périodique

Contactez périodiquement votre service après-vente pour contrôler l'état du tuyau d'arrivée de gaz et du régulateur de pression si votre installation en est équipée.

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT

Problème Cause probable Solution
Aucune étincelle ne se produit à l'allumage du gaz	Absence d'alimentation électrique	Vérifiez que l'appareil est bien branché et allumé.Vérifiez le fusible. Si les fusibles disjonctent plusieurs fois, faites appel à un électricien qualifié.
Le chapeau et la cour-ronne du brûleur sont mal positionnés		Assurez-vous que le chapeau et la couronne du brûleur sont bien positionnés.
La flamme s'éteint immédiatement après l'alluma-ge	Le thermocouple n'est pas suffisamment chauffé	Maintenez la manette enfoncée pendant 10 secondes environ une fois la flamme allu-mée.
Les flammes du brûleur à gaz sont irrégulières	La couronne du brûleur est encrassée par des résidus alimentaires	Assurez-vous que l'injecteur n'est pas bou-ché et qu'il n'y a pas de particules alimentai-res dans la couronne.

En cas d'anomalie, tentez d'abord de trouver une solution au problème par vous-même. Si vous ne trouvez pas de solution au problème vous-même, contactez votre vendeur ou le service après-vente local.

Si le problème résulte d'une mauvaise utilisation ou si l'installation de l'appareil n'a pas été réalisée par un professionnel agréé, le déplacement du technicien du service après vente ou du vendeur peut vous être facturé, même en cours de garantie.

Ces informations sont nécessaires pour pouvoir vous offrir une aide rapi-

de et adaptée. Ces données figurent sur la plaque signalétique fournie.

• Description du modèle ......
- Référence du produit (PNC) ......

- Numéro de série (S.N.) ...... Utilisez exclusivement des pièces de re- change d'origine. Elles sont disponibles auprès du service après-vente et des ma- gasins de pièces de rechange agréés.

7.1 Étiquettes fournies dans le sachet des accessoires

Collez les étiquettes adhésives comme indiqué ci-dessous :

A) Collez-la sur la carte de garantie et envoyez cette partie (le cas échéant)

B) Collez-la sur la carte de garantie et conservez cette partie (le cas échéant)

C) Collez-la sur la notice d'utilisation

8. INSTALLATION

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

AVERTISSEMENT

Les instructions suivantes concernant l'installation, le raccordement et l'entretien de l'appareil doivent être effectuées par un professionnel qualifié selon les normes et règlements locaux en vigueur.

8.1 Raccordement au gaz

Le raccordement à l'arrivée de gaz doit obligatoirement être effectué par une vanne en acier AGB. Choisissez un raccordement fixe ou utilisez un tuyau flexible en AGB (acier inoxydable) conforme à la réglementation en vigueur. Si vous utilisez des tuyaux flexibles métalliques, ils ne doivent pas entrer en contact avec des parties mobiles ni être comprimés. Soyez également vigilant lorsque la table est installée avec un four.

Le raccord doit être conforme à la réglementation NBN D 51.003.

Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement réglable est relié à la rampe complète par un écrou fileté G 1/2 po. Tous les composants apparaissant dans la figure ont déjà été assemblés en usine. L'appareil a été testé avant de quitter l'usine pour vous garantir les meilleurs résultats.

A) Extrémité du tuyau avec écrou
B) Rondelle
c) Coude

Gaz liquéfié

Utilisez un support de tuyau en caoutchouc pour le gaz liquéfié. Intercalez toujours le joint. Continuez alors le raccordement au gaz.

L'utilisation d'un tuyau flexible s'applique lorsque :

• il ne peut pas devenir plus chaud que la température ambiante, à savoir plus de 30 °C ;
• il n'est pas plus long que 1 500 mm ;
• il ne montre aucun étranglement ;
  – il n'est soumis à aucune traction ni aucune torsion ;
• il n'entre pas en contact avec des bords ni des coins tranchants ;
• il peut être facilement contrôlé sur toute sa longueur afin de vérifier son état.

Vérifiez les points suivants pour contrôler le bon état du tuyau flexible :

• il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur ;
  – le matériau n'est pas durci, mais présente une élasticité correcte ;
• les colliers de serrage ne sont pas rouillés ;
  – la date d'expiration n'est pas dépassée. Si vous constatez au moins un de ces défauts, ne réparez pas le tuyau, mais remplacez-le.

Lorsque l'installation est terminée, assurez-vous que chaque raccord est étanche. Utilisez une solution savonneuse et pas de flamme !

8.2 Remplacement des injecteurs

1. Démontez les supports des cassero-les.
2. Démontez les chapeaux et les couronnes du brûleur.
3. À l'aide d'une clé de 7, démontez les injecteurs et remplacez-les par ceux qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Caractéristiques techniques »).

4. Assemblez les pièces et suivez la même procédure dans l'ordre inverse.

5. Remplacez la plaque signalétique (qui se trouve près du tuyau d'arrivée de gaz) par celle correspondant au nouveau type d'alimentation en gaz. Vous trouverez cette plaque dans le sachet fourni avec l'appareil.

Si la pression de l'alimentation en gaz peut être modifiée ou est différente de la pression nécessaire, vous devez monter un système de réglage de la pression sur le tuyau d'arrivée de gaz.

8.3 Réglage du niveau minimal

Pour régler le niveau minimal des brûleurs :

1. Allumez le brûleur.
2. Tournez la manette en position minimale.
3. Retirez la manette.
4. À l'aide d'un tournevis fin, ajustez la position de la vis de réglage.

• Si vous passez du gaz naturel G20/G25 20/25 mbar au gaz liquéfié, serrez au maximum la vis de réglage.
• Si vous passez du gaz liquéfié au gaz naturel G20/G25 20/25 mbar, dévissez la vis de réglage d'environ 1/4 de tour (1/2 tour pour un brûleur à triple couronne).

AVERTISSEMENT

Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.

8.4 Branchement électrique

- Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondent aux valeurs d'alimentation locales.

• Cet appareil est fourni avec un câble d'alimentation. Une fiche appropriée, capable de supporter la charge indiquée sur la plaque signalétique, doit être adaptée au câble d'alimentation. Assurez-vous que la fiche est branchée dans une prise correcte.
• Utilisez toujours une prise de courant de sécurité correctement installée.
• Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
• Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.
• L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'un adaptateur ni d'une prise multiple (risque d'incendie). Assurez-vous que le raccordement à la terre est conforme aux normes et réglementations.
• Le câble d'alimentation ne doit pas être exposé à une température supérieure à 90 °C.

Assurez-vous de connecter le câble neutre bleu à la borne portant la lettre « N ». Connectez le câble de phase marron (ou noir) à la borne portant la lettre « L ». Le câble de phase doit rester connecté en permanence.

8.5 Remplacement du câble d'alimentation

Ne remplacez le câble de raccordement qu'avec un câble de type H05V2V2-F T90 ou équivalent. Assurez-vous que la section du câble convient à la tension et à la température de fonctionnement. Le câble de terre jaune/vert doit être plus long d'environ 2 cm que le câble de phase marron (ou noir).

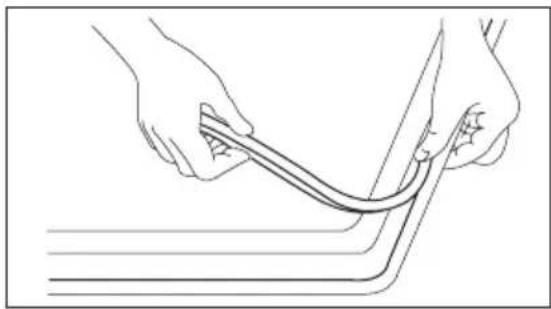

8.6 Encastrement

A) joint fourni
B) équerres fournies

ATTENTION

Installez l'appareil uniquement sur un plan de travail dont la surface est plane.

8.7 Possibilités d'insertion

Élément de cuisine avec porte

Le panneau installé sous la table de cuisson doit être facile à retirer et facilement accessible au cas où une intervention technique serait nécessaire.

A) Panneau amovible
B) Espace pour les branchements

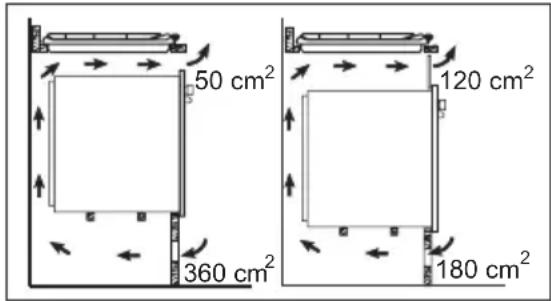

Élément de cuisine avec four

Les dimensions de la niche d'encastrement doivent être conformes aux indications et l'élément de cuisine doit être équipé d'aérations pour assurer un apport d'air continu. Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des

raisons de sécurité et pour permettre un retrait facile du four de l'ensemble.

9. CARACTERISTIQUES TECHNIQUES

Dimensions de la table de cuisson

Largeur : 595 mm

Longueur : 520 mm

Dimensions de la niche d'encastrement de la table de cuisson

Largeur : 560 mm

Longueur : 480 mm

Puissance

Brûleur à triple couronne : 3.8 kW

Brûleur semi-rapide : 1.9 kW

Brûleur auxiliaire : 1.0 kW

PUISSANCE TOTALE : G20/G25 (2E+) 20/25 mbar = 8.6 kWG20 (2E) 20 mbar = 8.6 kWG30 (3+) 28-30 mbar = 625 g/hG31 (3+) 37 mbar = 614 g/h

Alimentation électrique : 230 V ~ 50 Hz

Catégorie : II2E+3+ (BE)I2E (LU)

Raccordement au gaz : R 1/2"

Alimentation en gaz : G20/G25 (2E+) 20/25 mbar (BE)G20 (2E) 20 mbar (LU)

Classe de l'appareil : 3

Diamètres de by-pass

Brûleur ∅ by-pass en1/100 mm	Brûleur ∅ by-pass en1/100 mm
Auxiliaire 28 Triple couronne 56
Semi-rapide 32

Brûleurs à gaz pour le GAZ NATUREL G20/G25 20/25 mbar (BE) - G20 20 mbar (LU)

BRÛLEUR	PUISSANCE NORMALEkW	inj. 1/100 mm
Auxiliaire 1.0 70
Semi-rapide 1.9 96
Triple couronne 3.8 146

Brûleurs à gaz pour LPG G30/G31 28-30/37 mbar

BRÛLEUR	PUISSANCE NORMALE kW	inj. 1/100 mm	G30 28-30 mbar	G31 37 mbar
			g/h g/h
Auxiliaire 1.0 50 73 71
Semi-rapide	1.9	71	138	136
Triple couronne	3.8	98	276	271

10. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les

conteneurs prévus à cet effet.

Contribuez à la protection de

l'environnement et à votre sécurité, recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils portant le symbole ✉ avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

INHALT
