GEBRUIKSAANWIJZING EGT6343 ELECTROLUX

NL KOOKPLAAT GEBRUIKSAANWIJZING 2

FR TABLE DE CUISSON NOTICE D'UTILISATION 17

DE KOCHFELD BENUTZERINFORMATION 32

Bedankt om een Electrolux-apparaat te kopen. U koos voor een product dat jaren professionele ervaring en innovatie bevat. Ingenieus en stijlvol, het werd ontworpen met u in het achterhoofd. Wanneer u het gebruikt, kunt u er op vertrouwen dat u keer op keer fantastische resultaten zult krijgen.

Welkom bij Electrolux.

Ga naar onze website voor:

Advies over gebruik, brochures, het oplossen van problemen en onderhoudsinformatie: www.electrolux.com

Registreer uw product voor een betere service: www.electrolux.com/productregistration

Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor uw apparaat: www.electrolux.com/shop

KLANTENSERVICE

Wij raden altijd het gebruik van originele onderdelen aan.

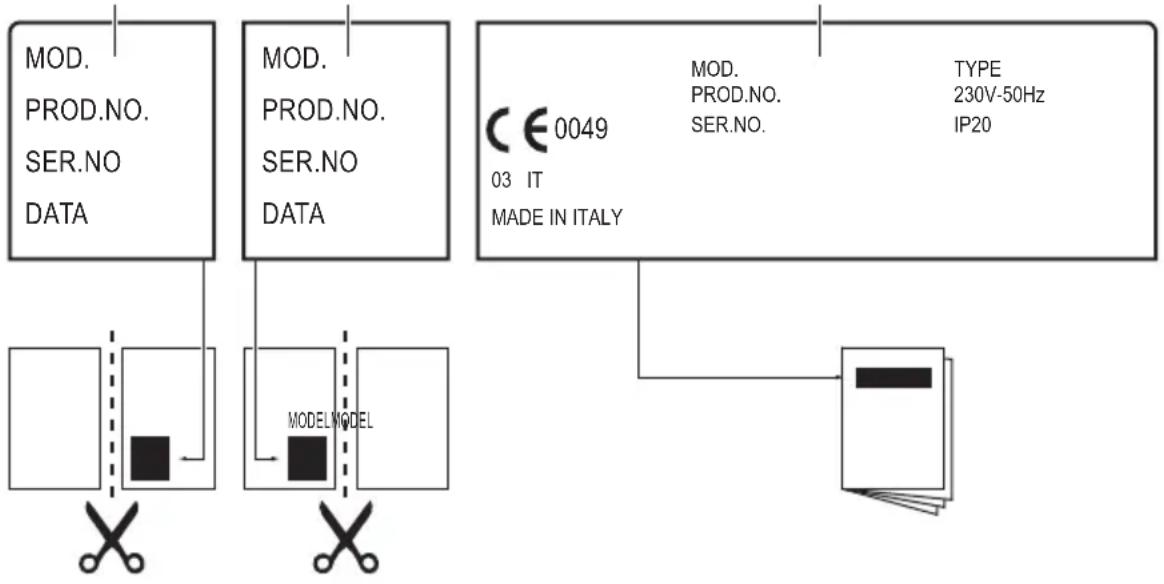

Zorg er als u contact opneemt met de klantenservice voor dat u de volgende gegevens bij de hand hebt.

De informatie staat op het typeplaatje. model, productnummer, serienummer.

Waarschuwing - Belangrijke veiligheidsinformatie.

Algemene informatie en tips

Milieu-informatie

Wijzigingen voorbehouden.

1. VEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel en schade veroorzaakt door een foutieve installatie. Bewaar de instructies van het apparaat voor toekomstig gebruik.

1.1 Veiligheid van kinderen en kwetsbare mensen

WAARSCHUWING!

Gevaar voor verstikking, letsel of permanente invaliditeit.

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan van een volwassene of van iemand die verantwoordelijk is voor hun veiligheid.
• Laat kinderen niet met het apparaat spelen.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen.
• Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is of afkoelt. Het apparaat is heet.
• Als het apparaat is uitgerust met een kinderbeveiliging, raden wij aan dit te activeren.
• Reiniging en onderhoud mag niet worden uitgevoerd door kinderen zonder toezicht.

1.2 Algemene veiligheid

• Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens gebruik. De verwarmingselementen niet aanraken.

• Bedien het apparaat niet met een externe timer of een apart afstandbedieningssysteem.

• Zonder toezicht koken op een kookplaat met vet of olie kan gevaarlijk zijn en brandgevaar opleveren.

• Probeer brand nooit met water te blussen, maar schakel in plaats daarvan het apparaat uit en bedek de vlam, d.w.z. met een deksel of blusdeken.
• Bewaar geen voorwerpen op de kookplaten.
• Gebruik geen stoomreiniger om het apparaat schoon te maken.
• Metalen voorwerpen, zoals messen, vorken, lepels en deksels mogen niet op de kookplaat worden geplaatst, aangezien ze heet kunnen worden.
• Als het glasoppervlak gebarsten is, schakel het apparaat dan uit om het risico op elektrische schokken te voorkomen.

Dit apparaat is geschikt voor de volgende markten: BE LU GR CY

2.1 Installatie

WAARSCHUWING!

Alleen een erkende installatietechnicus mag het apparaat installe- ren.

• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies op die zijn meegeleverd met het apparaat.
• Houd de minimumafstand naar andere apparaten en units in acht.
• Wees voorzichtig met het verplaatsen van het apparaat, het is zwaar. Draag altijd veiligheidshandschoenen.
• Dicht de oppervlakken af met kit om te voorkomen dat ze gaan opzetten door vocht.
• Bescherm de bodem van het apparaat tegen stoom en vocht.
• Installeer het apparaat niet naast een deur of onder een raam. Dit voorkomt

dat hete pennen van het apparaat vallen als de deur of het raam wordt geopend.

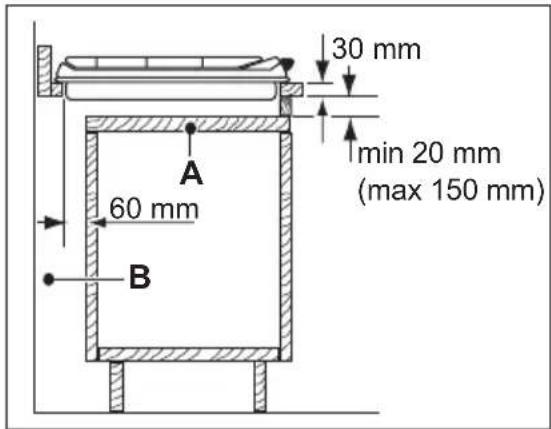

• Als het apparaat geïnstalleerd is boven lades zorg er dan voor dat de ruimte tussen de onderkant van het apparaat en de bovenste lade voldoende is voor luchtcirculatie.
• De onderkant van het apparaat kan heet worden. Wij raden aan om een onbrandbaar scheidingspaneel te plaatsen onder het apparaat om te voorkomen dat de onderkant kan worden aange-raakt.

Aansluiting aan het elektriciteitsnet

WAARSCHUWING!

Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.

• Dit apparaat moet worden aangesloten op een geaard stopcontact.

• Verzeker u ervan dat de stekker uit het stopcontact is getrokken, voordat u welke werkzaamheden dan ook uitvoert.

• Gebruik de juiste stroomkabel.
• Voorkom dat de stroomkabels verstrikt raken.
• Zorg ervoor dat de stroomkabel of stekker (indien van toepassing) het hete apparaat of heet kookgerei niet aanraakt als u het apparaat op de nabijgelegen contactdozen aansluit
• Zorg ervoor dat het apparaat correct is geïnstalleerd. Losse en onjuiste stroom-kabels of stekkers (indien van toepassing) kunnen ervoor zorgen dat de contactklem te heet wordt.
• Zorg ervoor dat er een schokbescherming wordt geinstalleerd.
• Zorg ervoor dat het snoer niet wordt belast door trekken.
• Zorg dat u de hoofdstekker (indien van toepassing) of kabel niet beschadigt. Neem contact op met de service-afdeling of een elektromonteur om een beschadigde hoofdkabel te vervangen.
• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.
• Gebruik alleen de juiste isolatie-apparaten: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.

Gasaansluiting

• Alle gasaansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.
• Controleer vóór de installatie of de plaatselijke distributieomstandigheden (gassoort en -druk) en de afstelling van het apparaat met elkaar te combineren zijn.

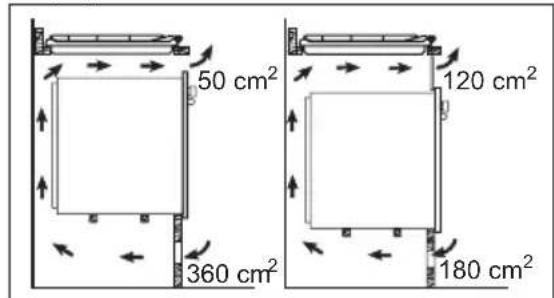

• Zorg ervoor dat er koude luchtcirculatie in het apparaat aanwezig is.
• Op het typeplaatje staat informatie over de gastoevoer.
• Dit apparaat mag niet aangesloten worden op een inrichting dat producten af-

voert voor verbranding. Sluit het apparaat aan volgens de geldende installatieregels. Let op de vereisten voor voldoende ventilatie.

2.2 Gebruik

WAARSCHUWING!

Gevaar op letsel, brandwonden of elektrische schokken.

• Verwijder voor gebruik (indien van toepassing) de verpakking, labels en beschermfolie.
• Gebruik dit apparaat in een huishoudelijke omgeving.
• De specificatie van het apparaat mag niet worden veranderd.
• Laat het apparaat tijdens het gebruik niet onbeheerd achter.
• Bedien het apparaat niet met natte handen of als het contact maakt met water.
• Leg geen bestek of pannendeksels op de kookzones. Ze kunnen dan heet worden.
• Zet de kookzone op "uit" na elk gebruik.
• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.
• Sluit het apparaat direct af van de stroomtoevoer als het oppervlak van het apparaat gebroken is. Dit om elektrische schokken te voorkomen.
• Als u eten in de hete olie doet, kan het spatten.

WAARSCHUWING!

Brand- of explosiegevaar.

• Verhitte vetten en olie kunnen ontvlambare damp afgeven. Houd vlammen of verwarmde voorwerpen uit de buurt van vet en olie als u er mee kookt.
• De dampen die hete olie afgeeft kunnen spontane ontbranding veroorzaken.
• Gebruikte olie die voedselresten bevat kan brand veroorzaken bij een lagere temperatuur dan olie die voor de eerste keer wordt gebruikt.
• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat.

WAARSCHUWING!

Risico op schade aan het apparaat.

• Zet geen heet kookgerei op het bedie-ningspaneel.
• Laat kookgerei niet droogkoken.
• Laat geen voorwerpen of kookgerei op het apparaat vallen. Het oppervlak kan beschadigen.
  • Activeer de kookzones niet met lege pannen of zonder pannen erop.
• Geen aluminiumfolie op het apparaat leggen.
• Pannen van gietijzer, aluminium of met beschadigde bodems kunnen krassen veroorzaken in het glas of glaskeramiek. Til deze voorwerpen altijd op als u ze moet verplaatsen op het kookoppervlak.
• Dit apparaat is uitsluitend bestemd om mee te koken. Gebruik het apparaat niet voor andere doeleinden zoals het verwarmen van de ruimte.
• Het gebruik van een kookapparaat op gas leidt tot de productie van warmte en vocht. Zorg voor een goede ventilatie in de ruimte waar het apparaat is ge-installeerd.
• Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn.
• U moet bij langdurig intensief gebruik van het apparaat waarschijnlijk meer ventileren, bijvoorbeeld door een raam te openen, of effectiever ventileren, bijvoorbeeld door het niveau van de aanwezige, mechanische ventilatie op te voeren.
• Gebruik alleen stabiel kookgerei met de juiste vorm en een diameter groter dan de afmetingen van de branders. Er bestaat een risico op oververhitting en breken van de glazen plaat (indien van toepassing).

• Zorg dat de vlam niet uit gaat als u de knop snel van de maximale stand naar de minimale stand draait.

• Zorg ervoor dat de pannen in het midden van de ringen worden gezet en niet uitsteken over de randen van de kookplaat.

• Gebruik alleen de accessoires die zijn meegeleverd met het apparaat.
• Plaats geen vlamverdeler op de brander.

2.3 Onderhoud en reiniging

WAARSCHUWING!

Risico op schade aan het apparaat.

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.
• Gebruik geen waterstralen of stoom om het apparaat te reinigen.
• De branders niet in de afwasautomaat reinigen.
• Maak het apparaat schoon met een vochtige, zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.

2.4 Verwijdering

WAARSCHUWING!

Gevaar voor letsel of verstikking.

• Neem contact met uw plaatselijke overheid voor informatie m.b.t. correcte afvalverwerking van het apparaat.
• Haal de stekker uit het stopcontact.
• Snijd het netsnoer van het apparaat af en gooi dit weg.
• Maak de externe gasleidingen plat.

3. BESCHRIJVING VAN HET PRODUCT

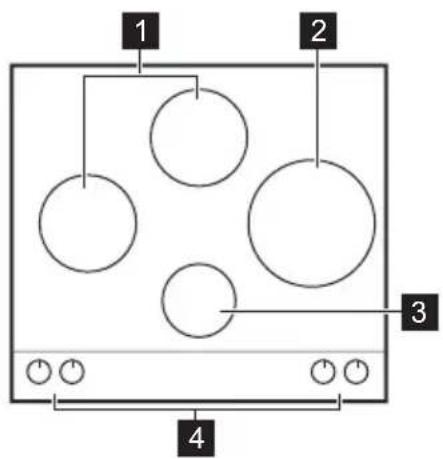

3.1 Indeling kookplaat

1 2 3 4

1 Normale brander
2 Driekronenbrander
3 Sudderbrander
4 Bedieningsknoppen

Symbool Beschrijving
	geen gastoevoer /uit-stand
	ontstekings-stand / maximalegastoevoer

Symbool Beschrijving
	minimale gastoe-voer

4. DAGELIJKS GEBRUIK

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

4.1 Ontsteking van de brander

WAARSCHUWING!

Ga voorzichtig te werk bij het gebruik van branders (open vuur) in de keuken. Fabrikanten kunnen niet aansprakelijk gesteld worden in geval van onjuist gebruik van de vlam.

De brander steeds aansteken voor u het kookgerei plaatst.

De brander aansteken:

1. Druk de bedieningsknop helemaal in en draai de knop linksom naar de maximale stand ☆ ⏻

2. Druk op de bedieningsknop en houd de knop maximaal 10 seconden ingedrukt. Het thermokoppel kan dan opwarmen. Anders zal de gastoevoer worden onderbroken.

3. Stel de vlam af zodra deze regelmatig brandt.

Als de brander na enkele pogingen niet aan gaat, controleer dan of de kroon en de deksel goed op hun plaats zitten.

A B C

A) Branderdeksel en kroon
B) Thermokoppeling
C) Ontstekingsbougie

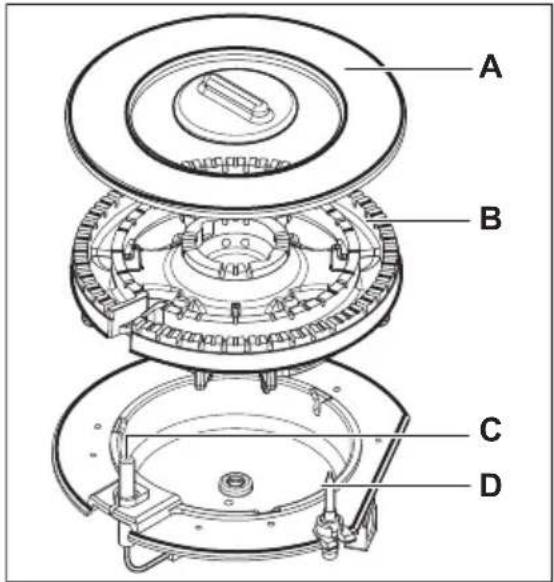

A B C D

A) Branderdeksel
B) Branderkroon
C) Ontstekingsbougie
D) Thermokoppeling

WAARSCHUWING!

Houd de bedieningsknop niet langer dan 15 seconden ingedrukt. Als de brander na 15 seconden nog niet brandt, de bedieningsknop loslaten en minstens 1 minuut wachten voordat u opnieuw probeert de vlam te ontsteken.

Bij afwezigheid van elektrische stroom kunt u de brander ontsteken zonder elektrische inrichting. Breng in dat geval een vlam in de buurt van de brander, druk de desbetreffende knop in en draai ze tegen de wijzers van de klok in; naar de stand voor een maximale gasontwikkeling.

Draai als de brander per ongeluk uit gaat de bedieningsknop naar de uit stand en probeer na minimaal 1 minuut de brander weer aan te steken.

De vonkontsteking kan automatisch starten wanneer u de stekker in het stopcontact steekt, na de installatie of na een stroomonderbreking. Dat is normaal.

4.2 De brander uitschakelen

Draai de knop naar het symbool om de vlam te doven.

WAARSCHUWING!

Draai de vlam altijd lager of scha- kel hem uit voordat u de pan van de brander haalt

5. NUTTIGE AANWIJZINGEN EN TIPS

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

- Doe indien mogelijk altijd een deksel op het kookgerei.

- Wanneer de vloeistof begint te koken, draait u de vlam omlaag, totdat de vloeistof zachtjes pruttelt.

WAARSCHUWING!

Gebruiken alleen kookgerei met een bodemdiameter die geschikt is voor de afmeting van de plaat.

Brander Diameter van de pan- nen
Driekronen- brander	220 - 260 mm
Normaal (links)	220 - 260 mm
Normaal (achter)	140 - 180 mm
Sudder- brander	140 - 180 mm

WAARSCHUWING!

Gebruik geen gietijzeren pannen, grillstenen of grillplaten op gas- branders.

WAARSCHUWING!

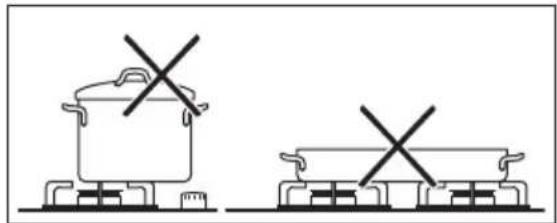

Zorg dat de potten niet op de bedieningsknoppen staan. Als de bedieningsknoppen zich onder de potten bevinden, dan zal de vlam deze opwarmen.

Zet één pan niet op twee branders.

Zorg dat de handvaten van de pot niet boven de voorste rand van het werkblad komen. Zorg dat de potten zich in het midden van de ringen bevinden, voor een maximum aan stabiliteit en lager gas-verbruik.

Zet geen instabiele of beschadigde pannen op de pannendragers om morsen en letsel te voorkomen.

WAARSCHUWING!

Gebruik nooit een vlamverdeler.

WAARSCHUWING!

Vloeistoffen die tijdens het koken worden gemorst kunnen ervoor zorgen dat het glas breekt.

6. ONDERHOUD EN REINIGING

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

WAARSCHUWING!

Schakel het apparaat uit en laat het afkoelen voordat u het schoonmaakt. Trek de stekker van het apparaat uit het stopcontact voordat u reinigings- of onderhoudswerkzaamheden aan het apparaat gaat uitvoeren.

Krassen of donkere vlekken op de oppervlakte hebben geen invloed op de werking van het apparaat.

- U kunt de pansteunen verwijderen voor een gemakkelijke reiniging van het kookplaat.

- Was de geëmailleerde delen, het deksel en de kroon met een warm sopje en laat ze goed drogen alvorens ze terug te plaatsen.

- Was de onderdelen van roestvrij staal af met water en droog ze vervolgens met een zachte doek.

- De pannendrager mag niet in de af-wasautomaat worden afgewassen. Hij moet met de hand worden afgewassen.

- De emaillelaag kan scherpe randen hebben, dus wees voorzichtig tijdens het met de hand afwassen en afdrogen. Verwijder hardnekkige vlekken zo nodig met een pastareiniger.

- Zorg ervoor dat u de pannendrager na de reiniging correct terugplaatst.

- Om ervoor te zorgen dat de branders goed werken, moeten de armen van de pannendrager in het midden van de brander worden geplaatst.

- Ga zeer voorzichtig te werk bij het vervangen van de pansteunen, dit om schade te voorkomen aan het oppervlak van de kookplaat.

Droog het apparaat na reiniging af met een zachte doek.

Verwijderen van vuil:

1. – Verwijder direct: gesmolten plastic, gesmolten folie en suikerhoudende gerechten.

- Schakel het apparaat uit en laat het afkoelen voordat u het schoonmaakt: kalk- en waterkringen, vetspatten en metaalachtig glanzende verkleuringen. Gebruik een specifiek schoonmaakmiddel voor het oppervlak van de kookplaat.

1. Reinig het apparaat met een vochtige doek en een beetje afwasmiddel.
2. Wrijf het apparaat ten slotte droog met een schone doek.

WAARSCHUWING!

Gebruik geen messen, schrapers of gelijksoortige hulpmiddelen om het glazen oppervlak of de kieren tussen de branders en het frame schoon te maken (indien van toe-passing).

WAARSCHUWING!

Schuif de pannen niet over het glas want dit kan krassen op het oppervlak veroorzaken. Laat ook geen harde of scherpe voorwerpen op het glas vallen of de rand van de kookplaat raken.

6.1 Reinigen van de ontstekingsknop

Dit onderdeel is uitgerust met een keramische ontstekingsbougie met een metalen elektrode. Reinig deze onderdelen altijd grondig, om moeilijkheden bij het aansteken te voorkomen, en controleer of de branderkroonopeningen niet verstopt zijn.

6.2 Periodiek onderhoud

Raadpleeg regelmatig uw lokale serviceafdeling, om de staat van de gastoevoerleiding en de drukregelaar (indien gemonteerd) te controleren.

Probleem Mogelijke oorzaak oplossing
Er is geen vonk als de brander wordt aangestoken.	• Er is geen elektrische voeding.	• Controleer of het apparaat goed is aangesloten en de elektrische voeding is ingeschakeld.• Controleer de zekering. Als de zekering meer dan een keer doorslaat, raadpleeg dan een bevoegde elektricien.
• Het branderdeksel en	de kroon zitten niet goed op hun plaats.	• Controleer of het branderdeksel en de kroon goed op hun plaats zitten.
De vlam gaat meteen na de ontsteking uit.	• Het thermokoppel is niet voldoende opgewarmd.	• Na het ontsteken van de vlam, de knop circa 10 sec. ingedrukt houden.

Probleem Mogelijke oorzaak oplossing

De gasring brandt onregelmatig.

• De branderkroon is verstopt met etensresten.

• Controleer of de hoofd-inspuiter niet verstopt is en of de branderkroonschoon is.

Als er een storing optreedt, probeer dan eerst zelf een oplossing voor het probleem te vinden. Als u niet zelf het probleem kunt verhelpen, neem dan contact op met uw verkoper of de serviceafdeling.

Als u het apparaat verkeerd heeft gebruikt, of als de installatie niet is uitgevoerd door een erkende monteur, dan is het bezoek van de klantenservicemonteur of van uw leverancier mogelijk niet gratis, zelfs niet in de garantieperiode.

• Productnummer (PNC) ......
- Serienummer (S.N.)......

Gebruik alleen originele reserveonderdelen. Deze zijn verkrijgbaar bij onze klan-tenservice en erkende winkels met reserveonderdelen.

7.1 Labels meegeleverd in de zak met accessoires

Bevestig de stickers zoals hieronder weergegeven:

Deze gegevens zijn nodig om u snel en goed te kunnen helpen. Deze gegevens vindt u op het typeplaatje.

- Modelbeschrijving ......

ABC

A) Plak de sticker op de garantiekaart en verstuur dit deel (indien van toepassing)

B) Plak de sticker op de garantiekaart en bewaar dit deel (indien van toepassing)
C) Plak de sticker op het instructieboekje.

8. MONTAGE

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

WAARSCHUWING!

De volgende instructies over de installatie en het onderhoud moeten opgevolgd worden door vakkundig personeel in overeenstemming met de geldende voorschriften.

8.1 Gasaansluiting

De aansluiting op de gastoevoer moet worden uitgevoerd met behulp van een AGB-kraan. Kies vaste aansluitingen of gebruik een flexibele leiding in AGB (roestvrij staal), in overeenstemming met de voorschriften die van kracht zijn. Als u flexibele metalen leidingen gebruikt, moet u opletten dat deze niet in aanraking komen met bewegende onderdelen, of dat ze niet vastgeklemd worden. Wees ook voorzichtig wanneer de kookplaat wordt samengebracht met een oven.

De aansluiting moet worden uitgevoerd in overeenstemming met voorschrift NBN D 51.003.

Controleer of de gastoevoerdruk van het apparaat voldoet aan de aanbevolen waarden. De verstelbare aansluiting wordt op de uitbreidingsbrug bevestigd met behulp van een schroefdraadmoer G 1/2". Alle onderdelen die getoond worden op de afbeelding zijn reeds in de fabriek gemonteerd. Het apparaat werd voor het de fabriek verliet getest, om voor u de beste resultaten te verzekeren.

A B C

A) Uiteinde van as met moer

B) Wasautomaat

C) Elleboog

Vloeibaar gas

Gebruik de rubberen pijphouder voor vloeibaar liquid gas. Koppel altijd de pak-

king vast. Ga vervolgens door met de gasaansluiting.

De flexibele leiding is klaar voor gebruik als de leiding:

- ze niet meer kan worden opgewarmd dan kamertemperatuur, (hoger dan 30 °C)

- niet langer is dan 1500 mm;

- geen knikken vertoont;

- niet onderworpen is aan tractie of torsie;

- de leiding niet in aanraking komt met scherpe randen of hoeken

- de leiding gemakkelijk onderzocht kan worden om de toestand ervan te controleren.

De controle van de staat van de flexibele leiding bestaat erin te controleren of:

- ze geen barsten, sneden, vlekken of brandsporen vertoont op de twee uit-einden en over de volledige lengte

- het materiaal niet gehard is, maar de juiste elasticiteit vertoont

- de bevestigingsklemmen niet verroest zijn

– de vervaldatum niet is verstreken.

Als er een of meerdere defecten waar- neembaar zijn, mag de leiding niet worden gerepareerd, maar moet ze worden ver- vangen.

Controleer waneer de installatie is voltooid of elke leidingfitting goed is afgedicht. Gebruik een zeepoplossing, geen vlam!

8.2 Vervanging van gasinsputers

1. Verwijder de pannendrager.
2. Verwijder de branderkappen en -kronen.
3. Verwijder met een dopsleutel 7 de hoofdsproeiers, en vervang ze door de sproeiers die vereist zijn voor het type gas dat u gebruikt (zie de tabel in het hoofdstuk 'Technische gegevens').
4. Zet de onderdelen in omgekeerde volgorde terug.
5. Vervang het typeplaatje (naast de gastoevoerleiding) door het plaatje voor het nieuwe type gastoevoer. U

kunt het plaatje vinden in het zakje dat bij het apparaat geleverd is.

Als de toevoergasdruk aanpasbaar is of verschilt van de vereiste druk, moet u een geschikte drukregelaar op de gastoevoerleiding monteren.

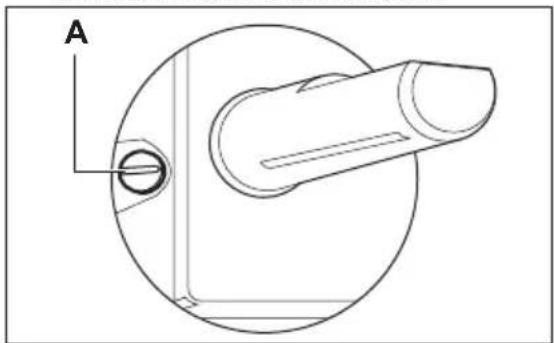

8.3 Instellen van het minimumniveau

Het minimumniveau van de branders afstellen:

1. Steek de brander aan.
2. Draai de knop naar de minimumpositie.
3. Verwijder de knop.
4. Stel de by-passschroefstand in met een dunne schroevendraaier.

• Als u overschakelt van aardgas G20/G25 20/25 mbar op vloeibaar gas, draai de schroef dan helemaal vast.
• Als u overschakelt van vloeibaar gas op aardgas G20/G25 20/25 mbar, draai de bypass-schroef dan ongeveer 1/4 draai los (1/2 draai bij een Driekronen-brander).

WAARSCHUWING!

Zorg dat de vlam niet uit gaat als u de knop snel van de maximale stand naar de minimale stand draait.

8.4 Aansluiting aan het elektriciteitsnet

• Zorg er voor dat het aangegeven voltage en het type stroom op het typeplatje overeenkomen met het voltage en stroomtype van uw lokale stroomleverancier.
• Dit apparaat wordt geleverd met een netsnoer. Dit moet zijn voorzien van een geschikte stekker, die geschikt is voor

de belasting die vermeld is op het identificatieplaatje. Zorg dat u de stekker in een goed stopcontact steekt.

• Gebruik altijd een correct geinstalleerd schokbestendig stopcontact.
• Zorg ervoor dat het netsnoer na installatie bereikbaar is.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• Er is brandgevaar als het apparaat verbinding maakt met een verlengkabel, een adapter of een meervoudige aan-sluiting. Zorg ervoor dat de aarde-aansluiting overeenkomt met de normen en regelgeving.
• Laat de stroomkabel niet warmer worden dan 90° C.

Zorg ervoor dat u de blauwe neutrale kabel aansluit op de aansluiting met de letter "N" erop. Sluit de bruine (of zwarte) fasekabel aan op de aansluiting met de letter "L". Zorg dat de fasekabel altijd verbinding maakt.

8.5 Vervanging van het aansluitsnoer

Gebruik om de aansluitkabel te vervangen alleen het type H05V2V2-F T90 of een gelijksoortig type. Zorg ervoor dat de doorsnede van het snoer geschikt is voor het voltage en de bedrijfstemperatuur. De geel/groene aardedraad moet ongeveer 2 cm langer zijn dan de bruine (of zwarte) fasedraad.

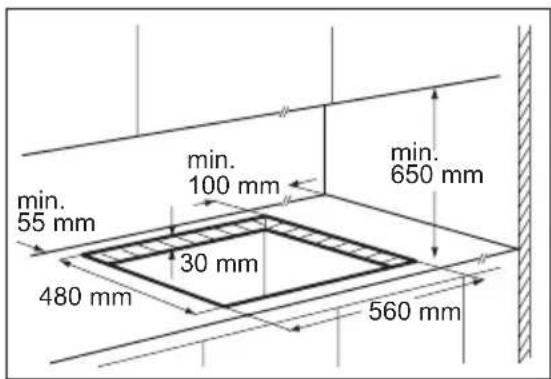

8.6 Inbouw

min. 55 mm 480 mm 30 mm 100 mm min. 650 mm 560 mm

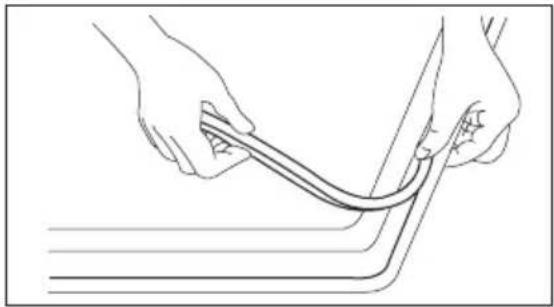

A) meegeleverde afdichting
B) meegeleverde steunen

LET OP!

Installeer het apparaat alleen op een werkblad met een plat oppervlak.

8.7 Mogelijkheden voor inbouw

Keukenmeubel met deur

Het paneel geïnstalleerd onder de kookplaat moet eenvoudig te verwijderen zijn en eenvoudig toegang bieden indien technische hulp nodig is.

30 mm min 20 mm (max 150 mm) 60 mm A B

A) Verwijderbaar paneel
B) Ruimte voor aansluitingen

Keukenmeubel met oven

De afmetingen van de uitsparing voor de kookplaat moeten overeenkomen met de voorgeschreven inbouwmaten en het keukenmeubel moet voorzien zijn van ventilatiegaten om een continue luchttoevoer te kunnen garanderen. Om veiligheidsredenen en om een gemakkelijke verwijdering van de oven uit het meubel mogelijk te maken, moeten de elektrische aansluitingen van de kookplaat en de oven afzonderlijk geïnstalleerd worden.

50 cm² 360 cm² 120 cm² 180 cm²

Afmetingen kookplaat

Breedte: 595 mm

Lengte: 520 mm

Inbouwafmetingen kookplaat

Breedte: 560 mm

Lengte: 480 mm

Brandervermogen

Driekronenbrander: 3.8 kW

Normale brander: 1.9 kW

Sudderbrander: 1.0 kW

TOTAAL VERMOGEN: G20/G25 (2E+) 20/25 mbar = 8.6 kW

Elektrische voeding: 230 V \~ 50 Hz

Categorie: II2E+3+ (BE)

I2E (LU)

Gasaansluiting: R 1/2"

Gastoevoer: G20/G25 (2E+) 20/25 mbar (BE)

G20 (2E) 20 mbar (LU)

Apparaatklasse: 3

Bypassdiameter

Brander ∅ By-pass in1/100 mm	Brander ∅ By-pass in1/100 mm
Sudderbrander 28 Driekronenbrander 56
Normale brander 32

Gasbranders voor AARDGAS G20/G25 20/25 mbar (BE) - G20 20 mbar (LU)

BRANDER	NORMAAL VERMOGEN kW	inj. 1/100 mm
Sudderbrander 1.0	70
Normale brander	1.9	96
Driekronenbrander	3.8	146

Gasbranders voor LPG G30/G31 28-30/37 mbar

BRANDER	Normaal VERMO-GEN kW	inj. 1/100 mm	G30 28-30 mbar	G31 37 mbar
			g/h	g/h
Sudderbrander	1.0	50	73	71
Normale brander	1.9	71	138	136
Driekronenbrander	3.8	98	276	271

10. MILIEUBESCHERMING

Recycle de materialen met het symbool ⚙. Gooi de verpakking in een geschikte

verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en

recycle het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool ✉ niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de

buurt of neem contact op met de gemeente.

SOMMAIRE

1. CONSIGNES DE SÉCURITÉ 18
2. INSTRUCTIONS DE SÉCURITÉ 19
3. DESCRIPTION DE L'APPAREIL 22
4. UTILISATION QUOTIDIENNE 22
5. CONSEILS UTILES 24
6. ENTRETIEN ET NETTOYAGE 24
7. EN CAS D'ANOMALIE DE FONCTIONNEMENT 26
8. INSTALLATION 27
9. CARACTERISTIQUES TECHNIQUES 30

NOUS PENSONS À VOUS
