Producttype	Elektrisch fornuis met oven
Merk	Electrolux
Model	EHS60041P
Afmetingen (H x B x D)	85 x 60 x 60 cm
Gewicht	55 kg
Voeding	230 V ~ 50 Hz
Totaal vermogen	9,5 kW
Aantal kookzones	4
Type kookzones	Stralings- of glaskeramisch
Oveninhoud	70 L
Ovenfuncties	Hetelucht, grill, onderwarmte, natuurlijke convectie
Ovenreiniging	Pyrolyse
Kinderslot	Ja, bedieningsvergrendeling
Automatische uitschakeling	Ja, programmeerbaar
Energielabel	A
Repareerbaarheidsscore	8,5 / 10
Garantieperiode	2 jaar
Land van productie	Polen

Veelgestelde vragen - EHS60041P ELECTROLUX

Hoe maak ik de oven schoon met pyrolyse?

Selecteer het programma Pyrolyse op de functiekeuzeknop, stel de duur in (meestal 1,5 tot 3 uur) en start. De deur vergrendelt automatisch. Na afkoelen veegt u de as weg met een vochtige doek.

Wat te doen als de kookplaat niet warm wordt?

Controleer eerst de stroomtoevoer (automatische zekering). Zorg ervoor dat de kookmodus correct is geselecteerd. Als het probleem aanhoudt, neem dan contact op met de klantenservice van Electrolux.

Hoe vergrendel ik de bediening voor het kinderslot?

Druk tegelijkertijd gedurende 3 seconden op de toetsen + en - van de timer. Een lampje bevestigt de vergrendeling. Herhaal de handeling om te ontgrendelen.

Welke accessoires worden meegeleverd met de kookplaat?

De kookplaat wordt geleverd met een metalen rooster, een bakplaat en een kookgids voor de oven. Sommige modellen bevatten ook een temperatuursonde.

Hoe stel ik de klok van de oven in?

Druk op de toets Klok (of het kloksymbool), gebruik vervolgens de toetsen + en - om de tijd aan te passen. Bevestig door opnieuw op de Klok-toets te drukken.

Kan ik aluminium pannen gebruiken op de kookplaat?

Ja, maar vermijd ruwe bodems die de glaskeramische plaat kunnen krassen. Gebruik bij voorkeur pannen die geschikt zijn voor elektrische kookplaten.

Wat betekent de foutcode 'Er03' op het display?

De code Er03 duidt meestal op een probleem met de temperatuursonde. Schakel de kookplaat uit via de stroomonderbreker, wacht 1 minuut en schakel opnieuw in. Als de code blijft verschijnen, schakel dan een technicus in.

Hoe onderhoud ik het keramisch glasoppervlak?

Reinig regelmatig met een speciale glaskeramische reiniger en een zachte doek. Verwijder ingebrande resten met een geschikte schraper. Vermijd schurende sponzen.

Wat is het stroomverbruik van de pyrolysemodus?

De pyrolyse verbruikt ongeveer 2,5 tot 3 kWh per cyclus. We raden aan om het na meerdere kooksessies te gebruiken om de energie-efficiëntie te optimaliseren.

Waar vind ik reserveonderdelen voor dit model?

Reserveonderdelen zijn verkrijgbaar bij de klantenservice van Electrolux of op erkende websites. Gebruik de modelreferentie EHS60041P om compatibele onderdelen te identificeren.

GEBRUIKSAANWIJZING EHS60041P ELECTROLUX

Gebruiksaanwijzing

Glaskeramische kookplaat

Veiligheidsvoorschriften.... 31 Beschrijving van het apparaat 32 Bediening van het apparaat 34 Tips voor koken en braden 37 Reiniging en onderhoud 39 Wat is er aan de hand als ... 40

Afvalverwerking 41 Montageaanwijzing 42 Service 43 Montage 44 Typeplaatje 47

CE

Wijzigingen voorbehouden

In deze informatie voor gebruikers worden de volgende symbolen gebruikt:

Let op! Lees deze informatie! Belangrijke aanwijzingen voor de veiligheid van personen en informatie ter voorkoming van schade aan apparaten

Algemene aanwijzingen en adviezen

Aanwijzingen ten behoeve van het milieu

Gevaarlijke spanning

⚠️ Veiligheidsvoorschriften

Neem deze aanwijzingen in acht, omdat anders bij eventuele schade het recht op garantie vervalt.

Gebruik volgens de voorschriften

• Personen (waaronder begrepen kinderen) die op grond van hun fysieke, sensorische of verstandelijke vermogens, dan wel op grond van onervarenheid of onkunde niet in staat zijn het apparaat veilig te gebruiken, dienen dit apparaat niet zonder het toezicht of zonder de instructies van een verantwoordelijke persoon te gebruiken.
• Laat het apparaat tijdens het gebruik niet zonder toezicht achter.
• Dit apparaat mag alleen in het huishouden worden gebruikt voor het koken, braden en bakken van levensmiddelen.
• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.
• Het is niet toegestaan het apparaat om te bouwen of te veranderen.
• Brandbare vloeistoffen, licht ontvlambare materialen of smeltbare voorwerpen (bijv. folie, kunststof, aluminium) niet op het apparaat of in de directe omgeving daarvan plaatsen of opbergen.

Veiligheid voor kinderen

• Houd kleine kinderen altijd uit de buurt van het apparaat.
• Grotere kinderen mogen alleen onder begeleiding en toezicht met het apparaat werken.
• Om onbedoeld inschakelen door kleine kinderen of huisdieren te voorkomen, is het aan te bevelen de kinderbeveiliging te activeren.

Algemene veiligheid

• Het apparaat mag alleen worden gemonteerd en aangesloten door een erkend elektro-installateur.
• Inbouwapparaten mogen alleen worden gebruikt nadat deze zijn ingebouwd in voorgeschreven, passende inbouwkasten en werkbladen.
• Bij storingen aan het apparaat of beschadiging van het glaskeramiek (breuken, sprongen resp. scheuren) moet het apparaat worden uitgeschakeld en worden losgekoppeld van het elektriciteitsnet, om gevaar op elektrische schokken te voorkomen.

Reparaties aan het apparaat mogen alleen worden uitgevoerd door vakmensen.

Veiligheid tijdens het gebruik

• Oververhitte vetten en oliën vatten zeer snel vlam. Let op! Brandgevaar!
• Wanneer u onoplettend bent tijdens het werken met het apparaat, bestaat er risico op verbranding.
• Verwijder stickers en folies van het glaskeramiek.
• De snoeren van elektrische apparaten mogen niet tegen het hete apparaatoppervlak of hete pannen aankomen.
• De kookzones moeten na ieder gebruik worden uitgeschakeld.

Veiligheid bij het schoonmaken

• Voor het schoonmaken moet het apparaat zijn uitgeschakeld en afgekoeld.
• Uit veiligheidsoverwegingen is het niet toegestaan het apparaat met een stoom- of een hogedrukreiniger schoon te maken.

Voorkoming van beschadiging van het apparaat

• Het glaskeramiek kan worden beschadigd door vallende voorwerpen.
• Door stoten met pannen kan de rand van het glaskeramiek beschadigd raken.
• Pannen van gietijzer of gietaluminium of pannen met een beschadigde bodem kunnen bij het verschuiven het glaskeramiek bekrassen.
• Voorwerpen die kunnen smelten en gerechten die kunnen overkoken, kunnen inbranden op het glaskeramiek en moeten direct worden verwijderd.
• Het droogkoken van pannen moet worden voorkomen. Hierdoor kan het kookgerei of glaskeramiek worden beschadigd.
• De kookzones mogen niet worden gebruikt als er geen pan of een lege pan op staat.

Uitrusting kookplaat

Tweekrings-kookzone 750/2200 W Bedieningsveld Eénkringskookzone 1200 W

Uitrusting bedieningsveld

Het apparaat wordt bediend door middel van touch-control-sensorvelden. Functies worden door het aanraken van de sensorvelden gestuurd en door indicaties en akoestische signalen bevestigd.

De sensorvelden moeten van bovenaf worden aangeraakt, zonder andere sensorvelden te bedekken.

Sensorveld Functie
➊	Aan/uit Apparaat in- en uitschakelen
+	Instellingen verhogen Kookstand verhogen
-	Instellingen verlagen Kookstand verlagen
➁	Inschakeling tweekringskook-zone	Buitenste verwarmingskring in- en uitschakelen

Indicaties

Indicatie Beschrijving
∅	Kookzone is uitgeschakeld
I -	Kookstanden Kookstand is ingesteld
E	Fout Er is een storing opgetreden
H	Restwarmte Kookzone is nog warm
L	Kinderbeveiliging	Vergrendeling/kinderbeveiliging is ingeschakeld
-	automatische uitschakeling	Uitschakeling is actief

Restwarmte-indicatie

Waarschuwing! Verbrandingsgevaar door restwarmte. Na het uitschakelen duurt het nog enige tijd voordat de kookzones zijn afgekoeld. Let op de restwarmte-indicatie.

Restwarmte kan worden gebruikt voor het smelten en warmhouden van gerechten.

Bediening van het apparaat

Apparaat in- en uitschakelen

	Bedieningsveld Indicatie
Inschakelen	1 2 seconden aanraken	∅ / H
Uitschakelen	1 1 seconde aanraken	H / geen

Na het inschakelen moet binnen ca. 10 seconden een kookstand of een functie worden ingesteld, anders schakelt het apparaat automatisch uit.

Kookstand instellen

	Bedieningsveld Indicatie
Verhogen aanraken tot
Verlagen aanraken tot
Uitschakelen	+ en — tegelijk aanraken

Tweekrings-kookzone in- en uitschakelen

Bij de tweekrings-kookzone kan het verwarmingsvlak worden aangepast aan de grootte van de pan.

Tweekringskookzone	Sensorveld	Controlelampje
Buitenste verwarmingskring inschakelen	1-2 seconden aanraken	brandt
Buitenste verwarmingskring uitschakelen	1-2 seconden aanraken	gaat uit

Kinderbeveiliging gebruiken

De kinderbeveiliging voorkomt ongewenst gebruik van het apparaat.

Kinderbeveiliging inschakelen

Stap Bedieningsveld Indicatie/Signaal
1. Apparaat inschakelen (geen kookstand instellen)		0
2.	De toetsen — van de beide voorste kookzones tegelijk 4 seconden lang indrukken	L
3. apparaat uitschakelen.
De kinderbeveiliging is ingeschakeld.

Kinderbeveiliging uitschakelen

Stap	Bedieningsveld	Indicatie/Signaal
1. Apparaat inschakelen (geen kookstand instellen)
2.	De toetsen — van de beide voorste kookzones tegelijk 4 seconden lang indrukken
3. Apparaat uitschakelen.
De kinderbeveiliging is uitgeschakeld.

De kinderbeveiliging kan alleen worden in- en uitgeschakeld als er geen kookstand is ingesteld.

Kinderbeveiliging tijdelijk uitschakelen

De kinderbeveiliging kan op deze wijze eenmalig worden uitgeschakeld; bij het volgende gebruik is de beveiliging weer actief.

Stap	Bedieningsveld	Indicatie/Signaal
1. apparaat inschakelen
2.	De toetsen — van de beide voorste kookzones tegelijk 4 seconden lang indrukken
Het apparaat kan normaal worden gebruikt totdat het de volgende keer wordt uitgeschakeld. Na het uitschakelen is de kinderbeveiliging weer actief.

Na het uitschakelen van de kinderbeveiliging moet binnen ca. 10 seconden een kookstand of een functie worden ingesteld, anders schakelt het apparaat automatisch uit.

Schakelt automatisch uit

Kookplaat

• Als na het inschakelen van de kookplaat niet binnen ca. 10 seconden bij een kookzone een kookstand wordt ingesteld, schakelt de kookplaat automatisch uit.
• Als een of meerdere sensorvelden langer dan circa 10 seconden door voorwerpen (pan, vatdoek enz.) worden bedekt, krijgt u een signaal te horen en wordt de kookzone automatisch uitgeschakeld.
• Wanneer alle kookzones worden uitgeschakeld, schakelt de kookplaat na ca. 10 seconden automatisch uit.

Kookzones

- Als een van de kookzones na een bepaalde tijd niet is uitgeschakeld of als de kookstand niet wijzigt, schakelt de betreffende kookzone automatisch uit. - wordt aangegeven. Voor het opnieuw gebruiken moet de kookzone opnieuw ingesteld worden.

Kookstand Uitschakeling na
1 - 2 6 uur
3 - 4 5 uur
5 4 uur
6 - 9 1,5 uur

Tips voor koken en braden

i Aanwijzing met betrekking tot acrylamide

Volgens de laatste wetenschappelijke inzichten kan een intensieve bruining van levensmiddelen, met name bij zetmeelhoudende producten, een gevaar voor de gezondheid door acrylamide veroorzaken. Om die reden adviseren wij levensmiddelen zoveel mogelijk bij lage temperaturen te bereiden en de gerechten niet te veel te bruinen.

Pannen

• Goede pannen herkent u aan de panbodem. Die moet zo dik en vlak mogelijk zijn.
• Pannen van email of met een aluminium of koperen bodem kunnen verkleuringen op het glaskeramische vlak achterlaten. Deze verkleuringen kunnen slechts met moeite of helemaal niet meer worden verwijderd.

Energiebesparing

Plaats de pan al voor het inschakelen op de kookzone.

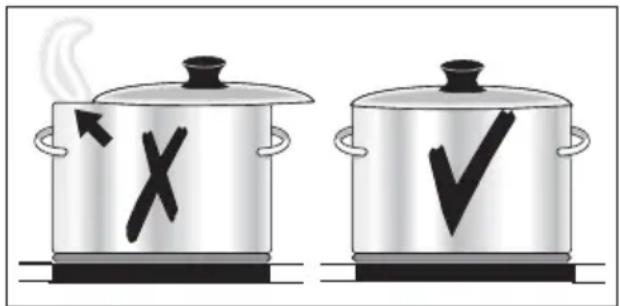

Sluit pannen, indien mogelijk, altijd af met een deksel. Schakel de kookzones al voor het einde van de kooktijd uit, om gebruik te maken van de restwarmte.

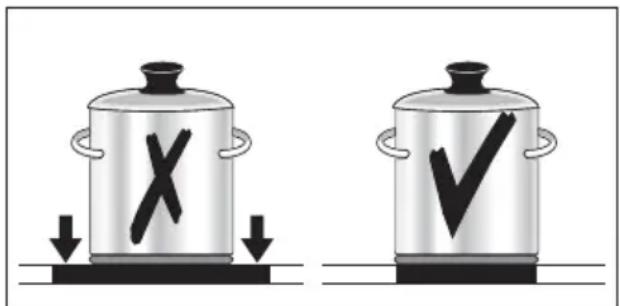

De grootte van de panbodem moet overeenkomen met de grootte van de kookzone.

Toepassingsvoorbeelden voor het koken

De gegevens in de volgende tabel dienen slechts als richtlijn.

Kook-stand	Kook-proces	Geschikt voor Duur Aanwijzingen/tips
0 nawarmte, uit-stand
1	Warm hou-den	Warm houden van gare gerech-ten	Naar behoefte Afdekken
1-2	Smelten	Hollandaisesaus, smelten van boter, chocolade, gelatine	5-25 min. Tussendoor omroeren
	Stollen	Schuimomelet, bouillon met ei 10-40 min. Met deksel bereiden
2-3	Wellen	Wellen van rijst en melkgerech-tenVerhitten van kant-en-klaarge-rechten	25-50 min.	Minimaal dubbele hoeveel-heid vloeistof aan de rijst toe-voegen, melkgerechten tussendoor roeren
3-4	Stomen Stoven	Stoven van groente, vis Vlees sudderen	20-45 min.	Bij groente weinig vocht toe-voegen (een paar eetlepels)
4-5	Koken	Koken van aardappels 20-60 min.		Weinig vloeistof gebruiken, bijvoorbeeld: max. 1/4 I wa-ter per 750 g aardappels
		Koken van grotere hoeveelhe-den, eenpansgerechten en soep	60-150 min.	Tot 3 l vloeistof plus ingre-diënten
6-7	Zacht braden	Schnitzel, cordon bleu, karbona-de, gehaktballen, braadworst, le-ver, roux, eieren, omelets, oliebollen	Voortdurend bakken	Tussendoor keren
7-8	Sterk braden	Aardappel koekjes, lende-stukken, steaks, pannenkoeken	5-15 min. per pan	Tussendoor keren
9	Aan de kook breng-genAanbra den Frituren	Aan de kook brengen van grotere hoeveelheden water, pasta koken, aanbraden van vlees (goulash, stoofvlees), frituren van patates frites

⚠️ Voorzichtig! Verbrandingsgevaar door restwarmte. Let op! Bijtende en schurende schoonmaakmiddelen beschadigen het apparaat. Schoonmaken met water en handafwasmiddel. Let op! Resten van schoonmaakmiddelen beschadigen het apparaat. Verwijder resten met water en handafwasmiddel.

Reinig het apparaat na ieder gebruik

1. Maak het apparaat schoon met een vochtige doek en een klein beetje handafwasmiddel.
2. Wrijf het apparaat droog met een schone doek.

Verwijder verontreinigingen

1. Plaats een glasschraper schuin op het glaskeramische vlak.
2. Verwijder verontreinigingen door de schraper over het oppervlak te laten glijden.
3. Maak het apparaat schoon met een vochtige doek en een klein beetje handafwasmiddel.
4. Wrijf het apparaat droog met een schone doek.

	verwijderen
Soort vervuiling	direct	bij afgekoeld apparaat	met
Suiker, suikerhoudende gerechten ja ---			Glasschraper*
Kunststoffen, aluminiumfolies ja ---
Kalk- en watersporen --- ja			Speciaal schoonmaak-middel voor glaskera-miek of roestvrij staal*
Vetspatten --- ja
metaalachtig glanzende verkleuringen --- ja

*Glasschrapers en speciale schoonmaakmiddelen voor glaskeramiek of roestvrij staal zijn verkrijgbaar in de vakhandel.

i Hardnekkige verontreinigingen verwijderen met een speciaal schoonmaakmiddel voor glaskeramiek of roestvrij staal. Krassen of donkere vlekken in het glaskeramiek kunnen niet meer worden verwijderd, zij hebben echter geen invloed op het functioneren van het apparaat.

Wat is er aan de hand als ...

Storing Mogelijke	oorzaak Oplossing
De kookzones kunnen niet ingeschakeld worden of functioneren niet	Na het inschakelen van het apparaat zijn meer dan 10 seconden verstreken	Apparaat nogmaals inschakelen
	De kinderbeveiliging is ingeschakeld [L]	Kinderbeveiliging deactiveren (zie het hoofdstuk "Kinderbeveiliging")
	Er zijn meerdere sensorvelden tegelijk aangeraakt	Raak slechts één sensorveld tegelijk aan
	Schakelt automatisch uit is geactiveerd	Eventueel op het bedieningsveld liggende voorwerpen (pan, vaatdoek o.i.d.) verwijderen. Apparaat nogmaals inschakelen.
Er gaat een geluidssignaal af als het apparaat is uitgeschakeld	Het bedieningspaneel wordt geheel of deels door voorwerpen afgedekt	Verwijder de voorwerpen
De restwarmte-indicatie geeft niets aan	De kookzone is slechts kort gebruikt en is daarom nog niet heet	Neem contact op met de klanten-service wanneer de kookzone toch heet is.
Een zoemer is hoorbaar en het apparaat wordt automatisch ingeschakeld en na 5 sec. weer uitgeschakeld, na 5 sec. klinkt nogmaals een zoemer.	Het sensorveld Aan/Uit wordt geblokkeerd, bijv. door een doek	Geen voorwerpen op het bedie-ningsveld leggen
Brandt Oververhittingbeveiliging	van de kookzone is geactiveerd	Kookzone uitschakelen Kookzone nogmaals inschakelen
	Schakelt automatisch uit is geactiveerd	Kookzone uitschakelen Kookzone nogmaals inschakelen
En nummer wordt aangegeven	Fout in de elektronica	Apparaat een aantal minuten van de voeding scheiden (zekering uit de huisinstallatie nemen)Als na het inschakelen de fout [E] nogmaals wordt aangegeven, contact opnemen met de service-dienst

Wanneer u de storing niet kunt verhelpen met de hierboven gegeven aanwijzingen, neem dan contact op met uw vakhandel of met onze service-afdeling.

Waarschuwing! Reparaties aan het apparaat mogen alleen door vakmensen worden uitgevoerd. Onvakkundige reparaties kunnen tot aanzienlijke risico's voor de gebruiker leiden.

Bij een onjuiste bediening wordt het bezoek van de servicetechnicus ook tijdens de garantieperiode in rekening gebracht.

Verpakkingsmateriaal

De verpakkingsmaterialen zijn niet schadelijk voor het milieu en herbruikbaar. De kunststoffen hebben de volgende aanduidingen, bijv. >PE<, >PS<, enz. Verwijder de verpakkingsmaterialen in overeenstemming met de aanduiding bij de gemeentelijke inzamelplaatsen in de daarvoor bestemde containers.

Oud apparaat verwijderen

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Montageaanwijzing

Veiligheidsaanwijzingen

Let op! Lees deze informatie!

De in het land van gebruik geldende wetgeving, verordeningen, richtlijnen en normen dienen te worden nageleefd (veiligheidsvoorschriften, vakkundige recycling volgens de voorschriften, enz.).

De montage mag slechts door een gekwalificeerd technicus worden uitgevoerd.

De minimumafstanden tot andere apparaten en meubelen dienen in acht te worden genomen.

De aanraakbeveiliging dient met de inbouw te zijn gewaarborgd; lades mogen bijvoorbeeld alleen met beschermplaat direct onder het apparaat worden gemonteerd.

De naden op het werkblad dienen met een geschikt afdichtingsmateriaal tegen vocht te worden beschermd.

De dichting zorgt voor een naadloze aansluiting tussen apparaat en werkblad.

Tussen het apparaat en het werkblad mag geen siliconendichtmiddel worden aangebracht.

Voorkom het plaatsen van het apparaat direct naast deuren of onder ramen. Openklappende deuren en openspringende ramen kunnen anders het kookgerei van de kookplaat stoten.

Verwondingsgevaar door elektrische stroom.

• De netaansluitklem staat onder spanning.
• Netaansluitklem spanningsvrij maken. Aansluitschema in acht nemen.
• Veiligheidsvoorschriften van de elektrotechniek in acht nemen.
• Aanraakbeveiliging door vakkundige inbouw waarborgen.
• Elektrische aansluiting laten uitvoeren door een erkend elektrotechnisch installateur.

Schade door elektrische stroom.

• Lösse en verkeerde stekkerverbindingen kunnen de klemmen oververhitten.
• Klemverbindingen vakkundig uitvoeren.
• Kabels voorzien van trekontlasting.
• Bij een aansluiting met 1- of met 2-fasendient steeds de juiste en passende net-aansluitng van het type H05BB-F Tmax 90°C (of hoger) te worden ingezet.
• Als de aansluitkabel van dit apparaat beschadigd is, moet deze door een speciale aansluitkabel (type H05BB-F Tmax 90°C; of hoger) worden vervangen. Deze is verkrijgbaar bij de service-dienst.

In de elektrische installatie moet een inrichting worden aangebracht, die het mogelijk maakt het apparaat met een contactopeningswijdte van min. 3 mm met alle polen van het net te scheiden.

Geschikte scheidingsinrichtingen zijn bijv. automatische zekeringen (schroefzekeringen moeten uit de fitting geschroefd worden), aardlekschakelaar en veiligheidsschakelaars.

Service

Controleer bij technische storingen eerst of u met behulp van de gebruiksaanwijzing (hoofdstuk „Wat te moet doen als...“) het probleem zelf kunt oplossen.

Wanneer u het probleem niet kunt oplossen, neemt u contact op met onze service-afdeling.

Om u snel te kunnen helpen, hebben wij de volgende gegevens nodig:

–Serienummer (S-No.) (u vindt deze nummers op het typeplaatje)

-Soort storing

-Eventuele foutmelding die het apparaat aangeeft

–cijfer- of lettercombinatie bestaande uit drie posities, van de glaskeramische industrie

Om ervoor te zorgen dat u de benodigde nummers van uw apparaat bij de hand heeft, raden wij u aan deze hier te noteren:

Modelaanduiding: ....

PNC: ....

S-No: ....
