KULLANIM KILAVUZU EGT6343 ELECTROLUX

Bir Electrolux ürünü aldığınız için teşekkür ederiz. Size onlarca yıllık profesyonel deneyim ve yenilik sunan bir ürün tercih ettiniz. Sizi düşünerek tasarlanan yaratıcı ve şık bir ürün. Bu ürünü her kullandığınızda, daima en iyi sonuçları alacağınızdan emin olabilirsiniz. Electrolux'e hoş geldiniz. Web sitemizi aşağıdakiler için ziyaret edin: Kullanım önerileri, broşürler, sorun giderme bilgileri, servis bilgileri alın: www.electrolux.com Ürününüzü daha iyi servis için kaydedin: www.electrolux.com/productregistration Cihazınız için Aksesuarlar, Sarf Malzemeleri ve Orijinal yedek parçalar satın alın: www.electrolux.com/shop MÜŞTERİ HİZMETLERİ VE SERVİS Orijinal yedek parça kullanılmasını tavsiye ederiz. Servis ile iletişim sırasında, aşağıdaki verilerin bulunduğunu kontrol edin. Bilgiler, bilgi etiketinde yazılıdır. Model, PNC, Seri Numarası. Uyarı / Dikkat-Güvenlik bilgileri. Genel bilgiler ve ipuçları Çevresel bilgiler Önceden haber verilmeksizin değişiklik yapma hakkı saklıdır.

www.electrolux.com1. GÜVENLİK BİLGİLERİ Cihazın montaj ve kullanımından önce, verilen talimatları dikkatlice okuyun. Üretici, yanlış bir montaj ve kullanımın hasara neden olma‐ sı durumunda sorumluluk kabul etmez. Kullanma kılavuzunu daha sonra kullanmak için daima cihazın yakınında bulundurun.

1.1 Çocukların ve tehlikeye açık kişilerin güvenliği

UYARI Boğulma, yaralanma ya da kalıcı sakatlık riski vardır.

• Bu cihaz, güvenliklerinden sorumlu bir yetişkin ya da kişi tarafın‐ dan gözetim altında tutuldukları sürece 8 yaş ve üzeri çocuklar ve fiziksel, duyumsal veya zihinsel kapasitesi düşük veya bilgi ve deneyimi olmayan kişiler tarafından kullanılabilir.

• Çocukların cihazla oynamalarına izin vermeyin.

• Tüm ambalaj malzemelerini çocuklardan uzak tutun.

• Cihaz çalışırken veya soğuma aşamasındayken çocukları ve ev‐ cil hayvanları cihazdan uzak tutun. Erişilebilir parçalar sıcaktır.

• Cihazda çocuk güvenliği aygıtı varsa bu aygıtı etkinleştirmenizi tavsiye ederiz.

• Temizlik ve kullanıcı bakımı çocuklar tarafından, gözetim altında bulunmadıkları müddetçe, yapılmamalıdır.

• Cihaz ve erişilebilir parçalar kullanım esnasında ısınırlar. Isıtıcı elemanlara dokunmayın.

• Cihazı çalıştırmak için harici bir zamanlayıcı ya da ayrı bir uzak‐ tan kumanda sistemi kullanmayın.

• Başında bulunmadığınız durumlarda ocak üzerinde katı veya sı‐ vı yağ kullanarak pişirme yapmanız yangınla sonuçlanabilir.

• Yangını asla su ile söndürmeye çalışmayın. Cihazın elektrik bağlantısını kesin ve ateşin üstünü bir kapak veya yangın batta‐ niyesi ile kapatın.

• Pişirme alanları üzerinde bir şey bırakmayın.

• Cihazı temizlemek için buharlı bir temizleyici kullanmayın. TÜRKÇE 63• Isınabileceklerinden dolayı ocak yüzeyleri üzerine bıçak, çatal, kaşık ve tencere kapakları gibi metal nesneler bırakmayın.

• Cam yüzeyinin çatlak olması halinde, elektrik çarpması olası‐ lığını engellemek için cihazı kapayın.

GÜVENLİK TALİMATLARI

Bu cihaz aşağıdaki pazarlar için uygundur:

UYARI Cihazın montajı sadece kalifiye bir kişi tarafından yapılmalıdır.

• Tüm ambalajları çıkarın.

• Hasarlı bir cihazı monte etmeyin ya da kullan‐ mayın.

• Cihazla birlikte verilen montaj talimatlarına uyun.

• Diğer cihazlar ve üniteler arasında olması ge‐ reken minimum mesafeyi koruyun.

• Ağır olduğundan, cihazı taşırken daima dikkat edin. Her zaman güvenlik eldivenleri kullanın.

• Nemin kabarmaya neden olmasını önlemek için kesik yüzeyleri yalıtkan malzeme ile yalı‐ tın.

• Cihazın altını buhar ve nemden koruyun.

• Cihazı kapının yakınına veya pencere altına monte etmeyin. Bu durum, sıcak pişirme kap‐ larının kapı ya da pencere açıldığında cihaz‐ dan düşmesini önler.

• Cihaz çekmecelerin üzerine takılmış ise, cihaz ile üst çekmece arasındaki boşluğun hava do‐ laşımı için yeterli olduğundan emin olun.

• Cihazın alt kısmı ısınabilir. Cihazın altına, yere temas etmesini engelleyecek ısıya dayanıklı bir panel konmasını tavsiye ediyoruz. Elektrik bağlantısı UYARI Yangın ve elektrik çarpması riski vardır.

• Tüm elektrik bağlantıları kalifiye bir elektrikçi tarafından yapılmalıdır.

• Cihaz topraklanmalıdır.

• Cihaz üzerinde herhangi bir müdahale yapma‐ dan önce elektrik bağlantısının kesildiğinden emin olun.

• Doğru elektrik kablosunu kullanın.

• Elektrik bağlantılarının dolanmasını önleyin.

• Cihazı yakındaki prizlere taktığınızda elektrik bağlantılarının veya prizin (varsa) cihaza ya da sıcak pişirme kaplarına temas etmesini ön‐ leyin.

• Cihazın montajının doğru yapıldığından emin olun. Gevşek ve uygun olmayan fiş ve priz bağlantıları (varsa) terminalin çok fazla ısın‐ masına neden olabilir.

• Bir şok korumasının bulunduğundan emin olun.

• Kablo üzerinde gerilim azaltıcı kelepçe kulla‐ nın.

• Elektrik fişine (varsa) veya kablosuna zarar vermemeye özen gösterin. Hasarlı bir kabloyu değiştirmek için yetkili servise ya da bir elek‐ trikçiye başvurun.

• Elektrik tesisatı cihazın ana şebeke bağlantısı‐ nı tüm kutuplardan kesebilmenize olanak sağlayan bir yalıtım malzemesine sahip olma‐ lıdır. Yalıtım malzemesinin kontak açıklığının genişliği en az 3 mm olmalıdır.

• Sadece doğru yalıtım malzemelerini kullanın: hat koruyucu devre kesiciler, sigortalar (yuva‐ sından çıkarılan vidalı tip sigortalar), toprak kaçağı kesicileri ve kontaktörler. Gaz bağlantısı

• Tüm gaz bağlantıları, kalifiye bir personel tara‐ fından yapılmalıdır.

• Montaj öncesinde, yerel dağıtım koşullarının (gaz tipi ve gaz basıncı) ve cihaz ayarlarının uyumlu olduğundan emin olun.

• Cihaz çevresinde hava devridaimi olduğundan emin olun.

• Gaz beslemesi ile ilgili bilgiler bilgi etiketinde bulunmaktadır.

www.electrolux.com• Bu cihaz, yanma ürünlerini boşaltan bir cihaza bağlı değildir. Cihazı mutlaka geçerli montaj yönetmeliklerine göre bağlayın. Yeterli hava‐ landırma ile ilgili gereksinimlere dikkat edin.

UYARI Yaralanma, yanma ya da elektrik çarp‐ ması riski vardır.

• Kullanımdan önce tüm ambalaj, etiketleme ve koruyucu filmleri (varsa) çıkarın.

• Bu cihazı ev ortamında kullanın.

• Bu cihazın teknik özelliklerini değiştirmeyin.

• Cihazı çalışır durumdayken denetimsiz bırak‐ mayın.

• Cihazı suyla temas halindeyken veya ıslak el‐ lerle kullanmayın.

• Pişirme bölgelerinin üzerine çatal-bıçak veya tencere kapağı koymayın. Isınırlar.

• Kullandıktan sonra pişirme bölgelerini "kapalı" konumuna getirin.

• Cihazı çalışma tezgahı veya eşya koyma yeri gibi kullanmayın.

• Cihazın yüzeyi çatlarsa, cihazın elektriğini he‐ men güç kaynağından kesin. Bunun amacı elektrik çarpmasını önlemektir.

• Kızgın yağa yiyecek koyarken yağ sıçrayabilir. UYARI Patlama veya yangın riski vardır.

• Katı ve sıvı yağlar ısıtıldıklarında yanıcı buhar çıkarabilirler. Bunlarla pişirme yaparken açık alevi ya da ısınmış nesneleri yağlardan uzak tutun.

• Çok sıcak yağdan çıkan buhar, anlık yanmaya neden olabilir.

• Yiyecek artıkları içerebilen kullanılmış yağ, ilk kez kullanılan yağa göre daha düşük sıcaklık‐ lardayken yanabilir.

• Cihazın içine, üzerine veya yakınına yanıcı ürünler ya da yanıcı ürünlerle ıslanmış eşyalar koymayın. UYARI Cihazın zarar görme riski vardır.

• Kontrol paneli üzerine sıcak pişirme kapları koymayın.

• Pişirme kaplarını kuruyana dek kaynatmayın.

• Nesnelerin ya da pişirme kaplarının cihaz üze‐ rine düşmesine izin vermeyin. Yüzey zarar gö‐ rebilir.

• Pişirme bölgelerini, üzerindeki pişirme kapları boşken veya üzerinde pişirme kabı yokken kullanmayın.

• Cihazın üzerine alüminyum folyo koymayın.

• Dökme demir, alüminyum ya da alt kısımları hasarlı pişirme kapları, cam ya da cam sera‐ miğin çizilmesine yol açabilir. Ocak bölmesin‐ deki nesnelerin yerini değiştirirken bu nesnele‐ ri daima kaldırın.

• Bu cihaz sadece pişirme amacı taşır. Cihazı bu amaçlar dışında, örneğin odayı ısıtmak için kullanmayın.

• Gazlı bir pişirme cihazının kullanımı ısı ve nem oluşumuna sebep olur. Cihazın yerleştiril‐ diği odayı iyice havalandırın.

• Havalandırma boşluklarının kapalı olmadığın‐ dan emin olun.

• Cihazın uzun süre yoğun bir şekilde kullanıl‐ ması ek bir havalandırma gerektirebilir, ör‐ neğin bir pencere açılması gibi, veya varsa aspiratörün havalandırma gücü seviyesinin ar‐ tırılması gibi daha etkin bir havalandırma ge‐ rektirebilir.

• Ocak bekinin boyutlarından büyük olan doğru şekil ve çapa sahip, sağlam yapıdaki pişirme kaplarını kullanın. Cam plakanın (varsa) aşırı ısınması ve kırılması riski vardır.

• Düğmeyi maksimum pozisyondan minimum pozisyona hızlı bir şekilde döndürürken alevin sönmediğinden emin olun.

• Tavaların halkaların ortasına konumlandığın‐ dan ve ocak bölmesinin kenarlarından taşma‐ dığından emin olun.

• Sadece cihaz ile verilen aksesuarları kullanın.

• Ocak bekine bir alev dağıtıcı takmayın.

2.3 Bakım ve Temizlik

UYARI Cihazın zarar görme riski vardır.

• Yüzey malzemesinin bozulmasını önlemek için cihazı düzenli olarak temizleyin.

• Cihazı temizlemek için su spreyi ve buhar kul‐ lanmayın.

• Ocak beklerini bulaşık makinesinde yıkama‐ yın.

• Cihazı yumuşak nemli bir bezle temizleyin. Sadece nötr deterjanlar kullanın. Aşındırıcı ürünleri, aşındırıcı temizleme bezlerini, çözü‐ cüleri veya metal cisimleri kullanmayın. TÜRKÇE 652.4 Elden çıkarma UYARI Yaralanma ya da boğulma riski.

• Cihazı nasıl doğru şekilde elden çıkaracağını‐ za ilişkin bilgi için belediyenize başvurun.

• Cihazın fişini prizden çekin.

• Elektrik kablosunu kesin ve atın.

• Harici gaz borularınının bağlantısını kesin. Üretici / İhracatçı :

SE-105 45 STOCKHOLM SWEDEN TEL: +46 (8) 738 60 00 FAX: +46 (8) 738 63 35 www.electrolux.com Kullanım Ömrü Bilgisi : Kullanım ömrü küçük ev aletlerinde 7 yıl, diğer beyaz eşya ürünlerinde ise 10 yıldır. Kullanım ömrü, üretici ve/veya ithalatçı firmanın cihazınızla ilgili yedek parça temini ve bakım süresini ifade eder.

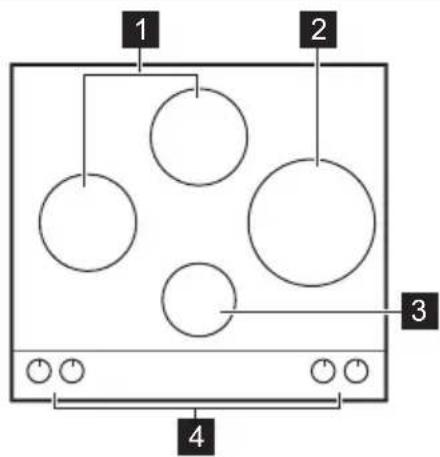

3.1 Pişirme yüzeyi düzeni

Yarı hızlı ocak beki

Triple Crown ocak beki

3.2 Kontrol düğmeleri

Sembol Açıklaması gaz beslemesi yok / kapalı konum ateşleme konumu / maksimum gaz bes‐ lemesi Sembol Açıklaması minimum gaz besle‐ mesi

UYARI Güvenlik bölümlerine bakın.

www.electrolux.com4.1 Ocak bekini yakma UYARI Mutfakta açık ateş kullanırken çok dik‐ katli olun. Üretici, ateşin yanlış kullanımı nedeniyle ortaya çıkan durumlardan hiç‐ bir şekilde sorumlu değildir Ocak bekini her zaman pişirme kabı koymadan önce yakın. Ocak bekinin yakılması:

Kontrol düğmesini aşağı bastırın ve maksi‐ mum konuma ( ) kadar saatin tersi yönde çevirin.

Kontrol düğmesine basın ve düğmeyi en fazla 10 saniye boyunca basılı tutun. Bu sa‐ yede gaz kesme emniyeti ısınacaktır. Aksi takdirde gaz beslemesi kesilir.

Normal hale geldikten sonra alevi ayarlayın. Birkaç denemeden sonra ocak beki yanmazsa, bek alev başlığının ve ka‐ pağının doğru yerleştirildiğinden emin olun.

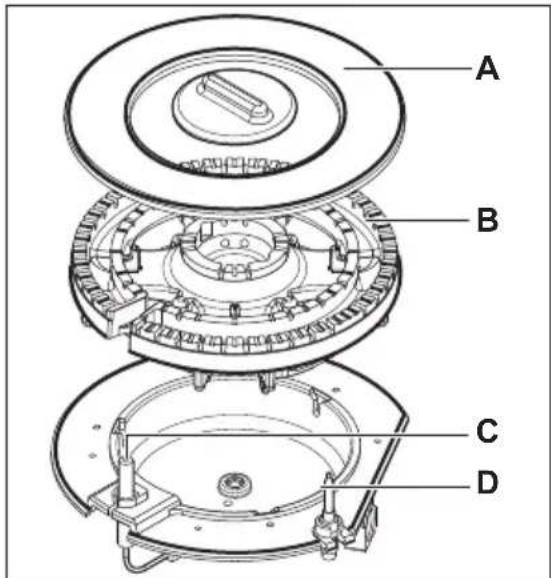

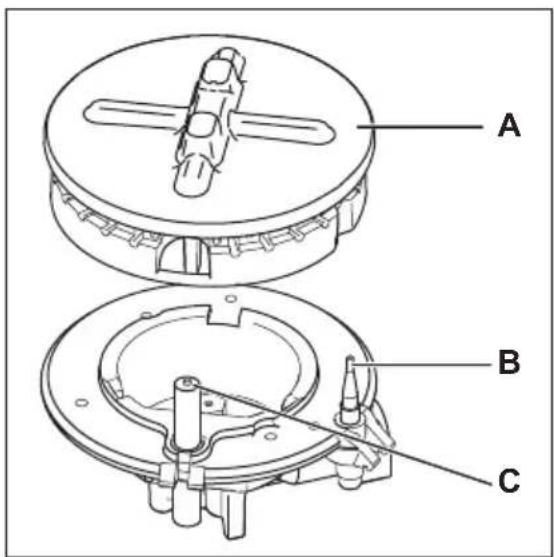

Ocak beki kapağı ve başlığı

Gaz kesme emniyeti UYARI Kontrol düğmesini 15 saniyeden daha uzun süre basılı tutmayın. Ocak beki 15 saniye geçmesine rağmen yanmazsa, kontrol düğmesini bırakın, düğmeyi kapalı konumuna getirin ve ocak bekini tekrar yakmaya çalışmadan önce en az 1 dakika bekleyin. Elektrik olmaması halinde, ocak beki elektriksiz olarak da yakılabilir; böyle bir durumda, beke bir ateş yaklaştırıp, ilgili düğmeye basın ve maksimum gaz ko‐ numuna gelene kadar saatin tersi yönde çevirin. Bek yanlışlıkla söndürülürse, kontrol düğmesini kapalı konuma getirin ve en az 1 dakika bekledikten sonra beki yeni‐ den yakmayı deneyin. Montaj veya elektrik kesintisi sonrasın‐ da elektriğin gelmesiyle birlikte kıvılcım jeneratörü otomatik olarak çalışmaya başlayabilir. Bu normal bir durumdur.

4.2 Ocak bekini kapama

Alevi söndürmek için, düğmeyi çevirerek sembolüne getirin. UYARI Pişirme kaplarını ocak bekinden alma‐ dan önce, mutlaka alevi kısın veya ta‐ mamen söndürün. TÜRKÇE 675. YARARLI İPUÇLARI VE BİLGİLER UYARI Güvenlik bölümlerine bakın.

5.1 Enerji tasarrufu

• Mümkünse, tavaların kapaklarını daima kapalı tutun.

• Kaptaki sıvı kaynamaya başladığında alevin şiddetini azaltarak sıvının yavaş yavaş kayna‐ maya devam etmesini sağlayın. UYARI Çapı ocak beklerinin boyutuna uygun olan pişirme kaplarını kullanın. Ocak beki Pişirme kaplarının çapları Triple Crown 220 - 260 mm Yarı-hızlı (sol)

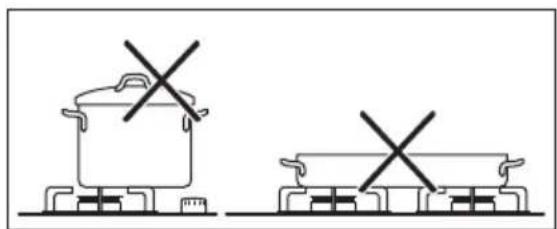

Yardımcı 140 - 180 mm UYARI Gazlı ocak bekleri üzerinde dökme de‐ mir pişirme kapları, taş kaplar, ızgara ya da kızartma kapları kullanmayın. UYARI Tencere diplerinin kontrol düğmelerinin üzerinde durmadığından emin olun. Tencere dipleri kontrol düğmelerinin üzerine gelirse, alev düğmeleri de ısıtır. İki ocak beki üzerine aynı tavayı koyma‐ yın. UYARI Tencere kulplarının ocağın ön kısmın‐ dan dışarı taşmadığından emin olun. Maksimum denge ve daha düşük gaz tüketimi elde etmek için tencerelerin halkalara ortalanmış olarak konumlandı‐ rılmalarını sağlayın. Dökülme ve yaralanmaları önlemek için halkala‐ rın üzerine dengesiz veya hasarlı tencereler koy‐ mayın. UYARI Alev dağıtıcı kullanmayın. UYARI Pişirme esnasında sıvı dökülmesi ca‐ mın kırılmasına neden olabilir.

6. BAKIM VE TEMİZLİK

UYARI Güvenlik bölümlerine bakın. UYARI Temizlemeden önce, cihazı devre dışı bırakın ve soğumasını bekleyin. Bakım işlemi veya temizlik yapmadan önce ci‐ hazın fişini elektrik prizinden çekin. Yüzey üzerinde bulunan çiziklerin ve koyu lekelerin, cihazın çalışması üzerin‐ de etkisi yoktur.

• Izgaraları ocağın kolayca temizlenmesi için çı‐ karabilirsiniz.

• Emaye kısımları, kapak ve alev başlığını te‐ mizlerken ılık sabunlu su ile yıkayın ve yerleri‐ ne takmadan önce iyice kurutun.

• Paslanmaz çelik kısımları su ile iyice yıkayın ve yumuşak bir bezle kurulayın.

• Ocak ızgaraları bulaşık makinesinde yıkana‐ maz. Bunların elde yıkanması gerekir.

• Emaye kaplama keskin uçlara sahip olabilir, bu yüzden tencere desteklerini elinizle yıkar‐

www.electrolux.comken ve kuruturken dikkatli olun. Gerekirse, inatçı lekeleri bir temizleme macunu kullana‐ rak çıkarın.

• Ocak ızgaralarını temizleme sonrasında doğru şekilde yerleştirdiğinizden emin olun.

• Ocak beklerinin doğru çalışmasını sağlamak için, ocak ızgarası kollarının ocak bekinin mer‐ kezinde olduğundan emin olun.

• Ocak yüzeyinin zarar görmemesi için, ocak ız‐ garalarını yerine koyarken çok dikkatli olun. Temizlik sonrasında, cihazı yumuşak bir bezle kurulayın. Kirlerin temizlenmesi:

– Şunları derhal uzaklaştırın: erimiş plastik, plastik folyo ve şeker içeren yiyecekler. – Şunları temizlemeden önce cihazı kapa‐ yıp soğumaya bırakın: kireç lekeleri, su lekeleri, yağ lekeleri, parlak metalik renk atmaları. Ocak yüzeyi için uygun bir te‐ mizlik maddesi kullanın.

Cihazı nemli bir bezle ve biraz deterjanla te‐ mizleyin.

Son olarak cihazı temiz bir bezle kurulayın. UYARI Camın yüzeyini ya da ocak beki ve çer‐ çeve (varsa) arasındaki bölümü temizle‐ mek için bıçak, kazıyıcı ve benzeri alet‐ ler kullanmayın. UYARI Pişirme kaplarını camın üzerinde kay‐ dırmayın, aksi halde yüzeyin çizilmesine neden olabilir. Ayrıca, camın üzerine sert ve keskin nesnelerin düşmesine ve‐ ya bu nesnelerin ocağın kenarına çarp‐ masına izin vermeyin.

6.1 Ateşleme ucunun temizlenmesi

Bu özellik için metal elektrotlu bir seramik ateşle‐ me ucu kullanılır. Ateşlemede zorluk yaşamamak için bu parçaları çok temiz tutun ve ocak beki alev başlığı deliklerinin tıkalı olup olmadığını kon‐ trol edin.

Gaz besleme borusunu ve basınç ayarlayıcısını (eğer varsa) yetkili servisinize periyodik olarak kontrol ettirin.

Sorun Olası neden Çözüm Gazı ateşlerken kıvılcım çık‐ mıyor.

• Elektrik beslemesi yoktur. • Cihazın bağlantılarının ya‐ pıldığından ve elektrik kay‐ nağının açık olduğundan emin olun.

• Sigortayı kontrol edin. Si‐ gortanın birkaç defa atması durumunda, kalifiye bir elektrikçi çağırın.

• Ocak beki kapağı ve bek alev başlığı dengesiz yer‐ leştirilmiştir.

• Ocak beki kapağının ve bek alev başlığının doğru yerleştirildiğinden emin olun. TÜRKÇE 69Sorun Olası neden Çözüm Ateşlendikten sonra alev he‐ men sönüyor.

• Gaz kesme emniyeti yete‐ rince ısınmamıştır.

• Ateşi yaktıktan sonra, düğmeyi 10 saniyeyi aşma‐ yacak bir süre boyunca ba‐ sılı tutun. Gaz halkası düzensiz yanıyor. • Ocak beki alev başlığı yiye‐ cek artıkları ile tıkanmıştır.

• Enjektörün tıkalı olmadığın‐ dan ve ocak beki alev baş‐ lığında yemek kalıntıları ol‐ madığından emin olun. Eğer bir arıza varsa önce sorunu kendiniz gider‐ meye çalışın. Sorunu kendiniz gideremediğiniz takdirde, ürünü satın aldığınız yere veya yetkili servise başvurun. Eğer cihazı yanlış şekilde çalıştırırsanız veya cihazın montajı yetkili bir teknisyen tarafından yapılmazsa, servis teknisye‐ ninin veya satıcının sizi ziyareti, garanti süresi sona ermemiş olsa bile ücretsiz olmayabilir. Bu bilgiler, size daha hızlı ve daha doğru destek sağlamak için gereklidir. Bu bilgiler verilen bilgi etiketinde mevcuttur.

• Model tanımı .................

• Ürün numarası (PNC) .................

• Seri Numarası (S.N.) ................. Sadece orijinal yedek parçalar kullanın. Bu par‐ çalar, yetkili servisten veya onaylı yedek parça dükkanından temin edilebilir.

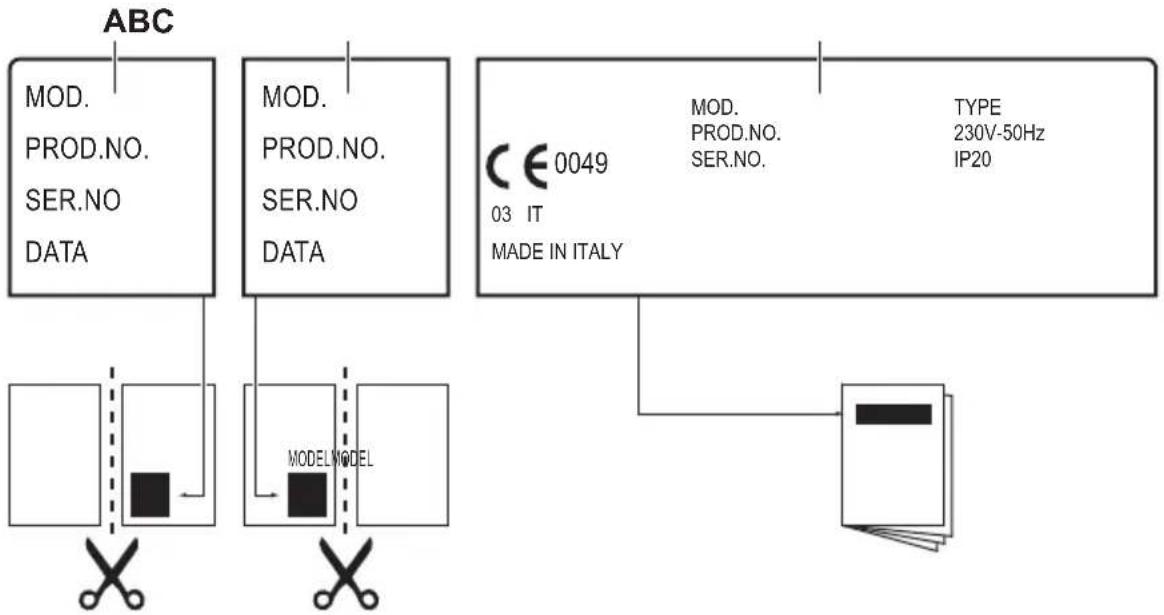

7.1 Aksesuar çantasıyla birlikte

verilen etiketler Yapışkan etiketleri aşağıda gösterildiği gibi ya‐ pıştırın: MOD. PROD.NO. SER.NO DATA MOD. PROD.NO. SER.NO DATA MODELMODEL MOD. PROD.NO.SER.NO.03 ITMADE IN ITALY TYPE 230V-50Hz IP20

Garanti Kartına yapıştırın ve bu kısmı gönde‐ rin (varsa)

Garanti Kartına yapıştırın ve bu kısmı sakla‐ yın (varsa)

Kullanma kılavuzuna yapıştırın.

www.electrolux.com8. MONTAJ UYARI Güvenlik bölümlerine bakın. UYARI Bu cihazın gaz ayarları Kıbrıs'a göre ayarlanmamıştır. Bu cihazı Kıbrıs'ta ku‐ racaksanız, cihazı bağlamadan önce uçları değiştirmeniz gerekir. Uçları değiştirirken kullanılacak gaz tipini dik‐ kate alın. Daha fazla bilgi için "Teknik Bilgi" bölümündeki tablolara başvurun. UYARI Montaj, bağlantı ve bakım ile ilgili aşağıdaki talimatlar, mutlaka standartla‐ ra ve yürürlükteki kurallara uygun olarak kalifiye bir personel tarafından gerçek‐ leştirilmelidir.

Yürürlükteki yönetmeliklere uygun olarak, sabit bağlantılar seçin veya paslanmaz çelikten yapıl‐ ma esnek bir boru kullanın. Esnek metal borular kullanıyorsanız, bunların hareketli kısımlara te‐ mas etmemesine veya sıkışmamasına dikkat edin. Ocak, bir fırın ile birlikte monte edildiğinde de aynı dikkati gösterin. Cihazın gaz besleme basıncının tavsiye edilen değerlere uygun olduğundan emin olun. Ayarlanabilir bağlantı, G 1/2 inç dişli bir somun ile çıkış kısmına bağlanır. Parçaları zorlamadan birbirine vidalayın, bağlantıyı gereken yönde ayarlayın ve her şeyi sıkın. ABC

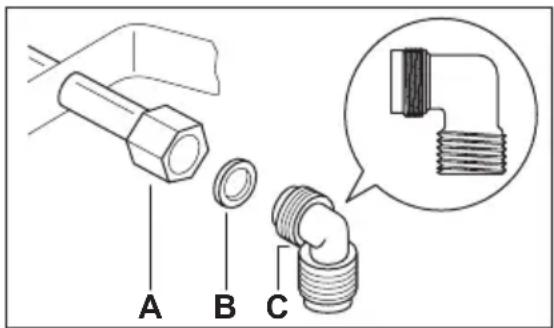

Dirsek Likit gaz Likit gaz için lastik boru tutucu kullanın. Her za‐ man conta takın. Ardından, gaz bağlantısını yap‐ maya başlayın. Esnek boru aşağıdaki durumlarda kullanılması için hazırlanmıştır: – Oda sıcaklığından ve 30°C'den daha fazla ısınmamalıdır. – 1500 mm'den daha uzun olmamalıdır. – Herhangi bir boğum yapmamalıdır. – Çekilme veya bükülme olmamalıdır. – Keskin kenarlara veya köşelere temas etme‐ melidir. – Ne durumda olduğunun kontrol edilebilmesi için kolaylıkla incelenebilir şekilde konumlan‐ dırılmalıdır. Esnek borunun koruma kontrolü, aşağıdaki kon‐ trol aşamalarını içermektedir: – Her iki ucunda ve tamamında çatlak, kesik ve yanık izleri olmamalıdır. – Malzeme sertleşmemiş halde, ancak doğru esneklikte olmalıdır. – Sıkma kelepçeleri paslanmamış olmalıdır. – Son kullanma tarihi geçmemiş olmalıdır. Bir veya daha fazla kusur görülürse, boruyu tamir etmeye çalışmayın, yenisiyle değiştirin. Montaj tamamlandıktan sonra boru bağlantılarının doğru şekilde yapılıp ya‐ pılmadığını kontrol edin. Bir sabun çö‐ zeltisi kullanın, alev kullanmayın!

8.2 Enjektörlerin değiştirilmesi

Ocak ızgaralarını çıkarın.

Ocak beki kapaklarını ve alev başlıklarını çı‐ karın.

Bir 7 numara lokma anahtarı kullanarak en‐ jektörleri sökün ve bunların yerine kullan‐ dığınız gaz tipine uygun enjektörler takın ("Teknik Bilgi" bölümündeki tabloya bakın).

Aynı prosedürü geriye uygulayarak parçaları yerine takın.

Bilgi etiketini (gaz besleme borusunun ya‐ nındadır) kullanılacak yeni gaz beslemesi ti‐ pine uygun etiketle değiştirin. Bu etiketi, ci‐ hazla birlikte verilen paket içerisinde bulabi‐ lirsiniz. Eğer gaz beslemesi basıncı değişkense veya ge‐ rekli olan basınçtan farklıysa, gaz beslemesi bo‐ rusuna uygun bir basınç regülatörü takın. TÜRKÇE 718.3 Minimum seviye ayarlaması Ocak beklerinin minimum seviyelerinin ayarlan‐ ması:

Ocak bekini ateşleyin.

Düğmeyi minimum pozisyonuna getirin.

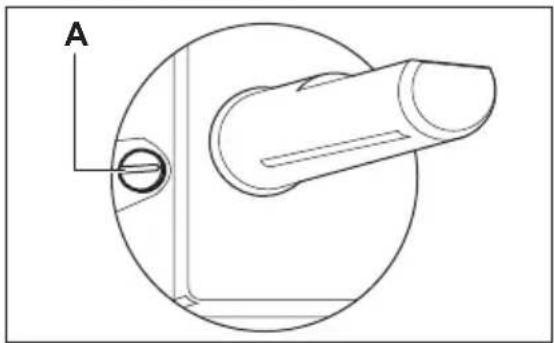

İnce uçlu bir tornavidayla, baypas vidasının konumunu ayarlayın.

• G20 20 mbar'lık doğal gazdan likit gaza dönü‐ şüm yapılıyorsa, bypas vidasını sonuna kadar sıkın.

• Likit gazdan G20 20 mbar doğal gaza geçiyor‐ sanız, baypas vidasını yaklaşık 1/4 tur gevşe‐ tin (Triple Crown ocak beki için 1/2 tur). UYARI Düğmeyi maksimum pozisyondan mini‐ mum pozisyona hızlı bir şekilde döndü‐ rürken alevin sönmediğinden emin olun.

8.4 Elektrik bağlantısı

• Bilgi etiketinde yazılı nominal gerilim değerinin ve güç tipinin, tesisatınızın gerilim ve güç özellikleriyle uyuştuğundan emin olun.

• Bu cihaz ile birlikte bir elektrik kablosu verilir. Kablonun, bilgi etiketinde yazılı yük değerlerini kaldırabilecek uygun bir fiş ile birlikte kullanıl‐ ması gerekir. Fişi doğru prize taktığınızdan emin olun.

• Her zaman doğru monte edilmiş, darbelere dayanıklı bir priz kullanın.

• Montajdan sonra elektrik fişine erişilebildiğin‐ den emin olun.

• Cihazın fişini prizden çıkarmak için elektrik kablosunu çekmeyin. Her zaman fişten tutarak çekin.

• Cihaz bir uzatma kablosu, adaptör veya çoklu priz üzerinden bağlıyken yangın riski vardır. Toprak bağlantısının standartlar ve yönetme‐ likler ile uyumlu olduğundan emin olun.

• Elektrik kablosunun 90°C üzerinde sıcaklığa çıkmasına izin vermeyin. Mavi toprak kablosunu üzerinde "N" harfi bulu‐ nan terminale bağladığınızdan emin olun. Kahve‐ rengi (ya da siyah) faz kablosunu "L" harfli termi‐ nale bağlayın. Faz kablosunu her zaman bağlı tutun.

8.5 Bağlantı kablosunun değiştirilmesi

Bağlantı kablosunu değiştirmek için sadece H05V2V2-F T90 veya eşdeğer tipte bir kablo kul‐ lanın. Kablo kesitinin gerilime ve çalışma sıcak‐ lığına uygun olduğundan emin olun. Sarı/yeşil toprak kablosu, kahverengi (veya siyah) faz kab‐ losundan yaklaşık 2 cm daha uzun olmalıdır.

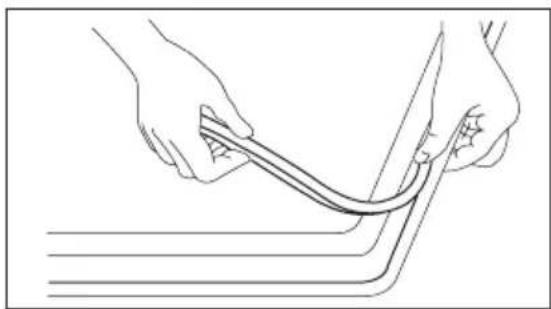

cihazla birlikte verilen conta

cihazla birlikte verilen braketler DİKKAT Cihazı sadece yüzeyi düz olan bir tez‐ gaha yerleştirin.

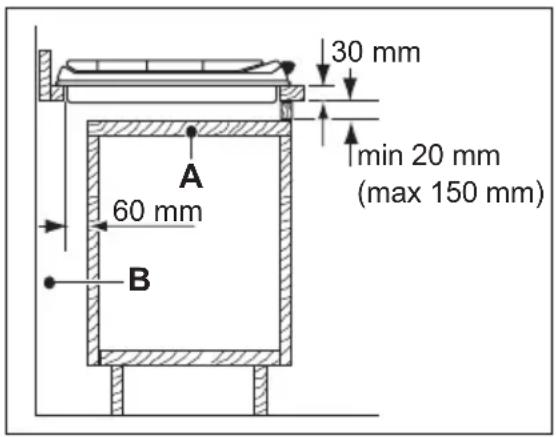

www.electrolux.com8.7 Yerleştirme olanakları Kapaklı mutfak ünitesi Ocağın altına monte edilen panel, teknik servis işlemi gerektiğinde kolay erişim için kolayca çıka‐ rılabilir olmalıdır. min 20 mm(max 150 mm)30 mm60 mm

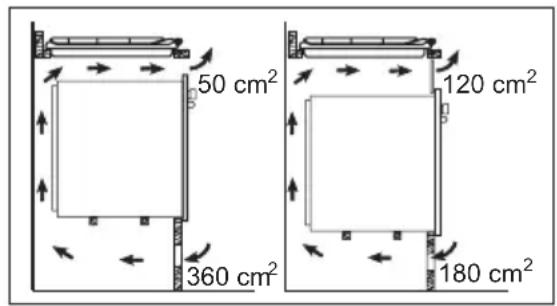

Bağlantılar için alan Fırınlı mutfak ünitesi Ocak çıkıntısının boyutları talimatlara uygun ol‐ malı ve mutfak ünitesi sürekli hava dolaşımı sağlayacak deliklerle donatılmalıdır. Ocak ve fırı‐ nın elektrik bağlantısı güvenlik nedeniyle ve fırını üniteden kolayca çıkarabilmek için ayrı ayrı yapıl‐ malıdır. 50 cm 360 cm 180 cm 120 cm

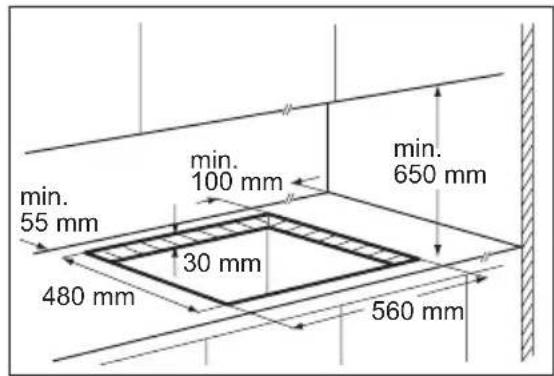

Ocak boyutları Genişlik : 595 mm Uzunluk: 520 mm Ocak ankastre montaj boyutları Genişlik : 560 mm Uzunluk: 480 mm Isı girişi Triple Crown ocak beki: 3.8 kW Yarı-Hızlı ocak beki: 1.9 kW Yardımcı ocak beki: 1.0 kW TOPLAM GÜÇ: G20 (2H) 20 mbar = 8.6 kW G30 (3+) 28-30 mbar = 625 g/sa. G31 (3+) 37 mbar = 614 g/sa. G30/G31 (3B/P) 30/30 mbar = 625 g/sa. Elektrik beslemesi: 230 V ~ 50 Hz Kategori: II2H3+ (TR) I3B/P (CY) Gaz bağlantısı: R 1/2 Gaz beslemesi: G20 (2H) 20 mbar Cihaz sınıfı: 3 TÜRKÇE 73Baypas çapları Ocak beki Ø Baypas 1/100 mm'de Ocak beki Ø Baypas 1/100 mm'de Yardımcı 28 Triple Crown 56 Yarı hızlı 32 G20 20 mbar'lık DOĞAL GAZ için gazlı ocak bekleri OCAK BEKİ NORMAL GÜÇ kW enj. 1/100 mm Yardımcı 1.0 70 Yarı-hızlı 1.9 96 Triple Crown 3.8 146 LPG G30/G31 28-30/37 mbar için gazlı ocak bekleri OCAK BEKİ NORMAL GÜÇ

enj. 1/100 mm G30 28-30 mbar G31 37 mbar g/sa. g/sa. Yardımcı 1.0 50 73 71 Yarı-hızlı 1.9 71 138 136 Triple Crown 3.8 98 276 271 LPG G30/G31 30/30 mbar için gazlı ocak bekleri - yalnızca Kıbrıs için OCAK BEKİ NORMAL GÜÇ kW enj. 1/100 mm g/sa. Yardımcı 1.0 50 73 Yarı-hızlı 1.9 71 138 Triple Crown 3.8 98 276

10. ÇEVREYLE İLGİLİ BİLGİLER

Şu sembole sahip malzemeler geri dönüştürülebilir . Ambalajı geri dönüşüm için uygun konteynerlere koyun. Elektrikli ve elektronik cihaz atıklarının geri dönüşümüne ve çevre ve insan sağlığının korunmasına yardımcı olun. Ev atığı sembolü bulunan cihazları atmayın. Ürünü yerel geri dönüşüm tesislerinize gönderin ya da belediye ile irtibata geçin. AEEE Yönetmeliğine Uygundur.
