Τύπος προϊόντος	Εντοιχιζόμενος απορροφητήρας
Μάρκα	FABER
Μοντέλο	FABULA
Τροφοδοσία	220-240 V, 50/60 Hz
Μέγιστη ισχύς	Έως 12,4 kW (συμβατό με ορισμένες εστίες αερίου)
Ελάχιστη απόσταση ασφαλείας	650 mm μεταξύ του απορροφητήρα και της εστίας μαγειρέματος
Διάμετρος εξόδου αέρα	120 mm ή 150 mm
Ταχύτητες αναρρόφησης	4 ταχύτητες + εντατική
Λειτουργία καθυστέρησης	Καθυστερημένη διακοπή 30 λεπτών
Φωτισμός	Λευκό LED, κατηγορία 1M, μέγιστη ισχύς 7 W
Φίλτρα λίπους	Μεταλλικά, πλενόμενα (πλυντήριο πιάτων), καθαρίζονται κάθε 2 μήνες
Φίλτρο ενεργού άνθρακα	Αντικατάσταση κάθε 4 μήνες, μη πλενόμενο
Συναγερμός κορεσμού	Ναι, για φίλτρα λίπους (100 ώρες) και άνθρακα (200 ώρες)
Τηλεχειριστήριο	Προαιρετικό (μπαταρίες LR03 AAA δεν περιλαμβάνονται)
Βάρος	Περίπου 15 kg (εκτίμηση)
Διαστάσεις (Μ x Β x Υ)	Περίπου 90 x 50 x 30 cm (εκτίμηση)

Συχνές ερωτήσεις - FABULA FABER

Πώς να εγκαταστήσω τον απορροφητήρα FABULA FABER;

Η εγκατάσταση απαιτεί διάτρηση της επιφάνειας στήριξης, στερέωση των φλαντζών, σύνδεση των ηλεκτρικών καλωδίων και του αγωγού εξαγωγής. Τηρείτε ελάχιστη απόσταση 650 mm μεταξύ του απορροφητήρα και της εστίας μαγειρέματος. Συμβουλευτείτε το εγχειρίδιο για τα λεπτομερή βήματα.

Πώς να καθαρίσω τα φίλτρα λίπους;

Τα μεταλλικά φίλτρα λίπους μπορούν να πλυθούν στο πλυντήριο πιάτων ή στο χέρι. Συνιστάται να καθαρίζονται κάθε 2 μήνες, ή συχνότερα σε περίπτωση εντατικής χρήσης. Μόλις καθαριστούν, αφήστε τα να στεγνώσουν πριν τα τοποθετήσετε ξανά.

Πότε να αντικαταστήσω το φίλτρο ενεργού άνθρακα;

Το φίλτρο ενεργού άνθρακα δεν μπορεί να πλυθεί ούτε να αναγεννηθεί. Πρέπει να αντικαθίσταται κάθε 4 μήνες λειτουργίας, ή συχνότερα σε περίπτωση έντονης χρήσης. Ένας συναγερμός (που αναβοσβήνει το πλήκτρο Β) θα σας ειδοποιήσει μετά από 200 ώρες λειτουργίας.

Πώς να επαναφέρω τον συναγερμό των φίλτρων;

Για να επαναφέρετε τον συναγερμό, σβήστε τον φωτισμό και κλείστε τον κινητήρα, στη συνέχεια πατήστε το πλήκτρο Β για 2 δευτερόλεπτα. Όλες οι ενδείξεις θα αναβοσβήσουν 3 φορές για να επιβεβαιώσουν την επαναφορά.

Τι να κάνω αν το τηλεχειριστήριο δεν λειτουργεί;

Ελέγξτε πρώτα ότι το τηλεχειριστήριο είναι ενεργοποιημένο: με την πόρτα ανοιχτή και τον κινητήρα + φωτισμό σβηστά, πατήστε το πλήκτρο G για 2 δευτερόλεπτα. Τα πλήκτρα G και F θα αναβοσβήσουν 2 φορές για επιβεβαίωση. Αντικαταστήστε τις μπαταρίες εάν χρειαστεί (LR03 AAA).

Πώς να χρησιμοποιήσω την εντατική λειτουργία;

Η εντατική λειτουργία ενεργοποιείται πατώντας το πλήκτρο C για 2 δευτερόλεπτα (ανοιχτή πόρτα). Λειτουργεί για 6 λεπτά, στη συνέχεια ο απορροφητήρας επιστρέφει στην προηγούμενη ταχύτητα. Το πλήκτρο C αναβοσβήνει κατά την ενεργοποίηση.

Μπορεί ο απορροφητήρας να χρησιμοποιηθεί με εστία αερίου;

Ναι, ο απορροφητήρας FABULA είναι συμβατός με εστίες αερίου έως μέγιστη ισχύ 12,4 kW. Βεβαιωθείτε ότι ο αερισμός του δωματίου είναι επαρκής για να αποφευχθεί υπερβολική αρνητική πίεση.

Πώς να αντικαταστήσω τον φωτισμό LED;

Ο ενσωματωμένος φωτισμός LED είναι κατηγορίας 1M. Μην τον κοιτάτε απευθείας με οπτικά όργανα. Για αντικατάσταση, επικοινωνήστε με το εξουσιοδοτημένο τμήμα εξυπηρέτησης μετά την πώληση.

Είναι ο απορροφητήρας κατάλληλος για εγκατάσταση ανακύκλωσης;

Ναι, στην έκδοση φιλτραρίσματος, πρέπει να εγκατασταθούν φίλτρα ενεργού άνθρακα και μια κατευθυνόμενη γρίλια για την έξοδο αέρα. Βεβαιωθείτε ότι τα φίλτρα άνθρακα είναι παρόντα και σε καλή κατάσταση.

Πώς να ανοίξω και να κλείσω την πόρτα του απορροφητήρα;

Η πόρτα ανοίγει πατώντας το πλήκτρο H (κλειστή πόρτα). Για να κλείσετε, πατήστε ξανά το πλήκτρο H (ανοιχτή πόρτα). Προσοχή: μην εμποδίζετε ποτέ την συρόμενη πόρτα κατά την κίνησή της.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FABULA FABER

Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για ενδεχόμενες ζημιές που οφείλονται σε ακατάλληλη εγκατάσταση ή χρήση. Η ελάχιστη απόσταση ασφαλείας μεταξύ της επιφάνειας των εστιών και του απορροφητήρα είναι 650 mm (ορισμένα μοντέλα απορρούν να εγκατασταθούν σε μικρότερο ύψος. Ανατρέξτε στην παράγραφο με τις διαστάσεις λειτουργίας και εγκατάστασης). Βεβαιωθείτε ότι η τάση του δικτύου αντιστοιχεί στην τιμή που αναφέρεται στην πινακίδα χαρακτηριστικών στο εσωτερικό του απορροφητήρα. - Για τις συσκευές Κλάσης Ι, βεβαιωθείτε ότι το ηλεκτρικό δίκτυο τροφοδοσίας είναι κατάλληλα γειωμένο. Συνδέστε τον απορροφητήρα στην καπνοδόχο με ένα σωλήνα με ελάχιστη διάμετρο 120 mm. Η διάδρομή των ατμών πρέπει να είναι όσο το δυνατόν συντομότερη. Μη συνδέετε τον απορροφητήρα σε αγωγό απαγωγής καυσαερίων που παράγονται από καύση (π.χ. λέβητες, τζάκια κ.λπ.). Αν χρησιμοποιείτε τον απορροφητήρα σε συνδυασμό με άλλες ηλεκτρικές συσκευές (π.χ. συσκευές υγραερίου), θα πρέπει να εξασφαλίσετε τον επαρκή αερισμό του χώρου ώστε να εμποδίσετε την επιστροφή των καυσαερίων. Η κουζίνα πρέπει να διαθέτει άνοιγμα προς τα έξω για να επικοινωνεί απευθείας με το εξωτερικό ώστε να εξασφαλίζεται η είσοδος

καθαρού αέρα. Όταν ο απορροφητήρας της κουζίνας χρησιμοποιείται σε συνδυασμό με μη ηλεκτρικές συσκευές, η αρνητική πίεση του χώρου δεν πρέπει να υπερβαίνει το 0,04 mbar ώστε να αποφεύγεται η επιστροφή των καυσαερίων στο χώρο και η αναρρόφηση από τον απορροφητήρα.

• Σε περίπτωση ζημιάς του ηλεκτρικού καλωδίου, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από το σέρβις, ώστε να προληφθεί κάθε κίνδυνος.

• Αν οι οδηγίες εγκατάστασης της μονάδας εστιών υγραερίου υποδεικνύουν ότι απαιτείται απόσταση μεγαλύτερη από εκείνη που αναφέρεται παραπάνω, είναι απαραίτητο να τη λάβετε υπόψη. Πρέπει να τηρούνται όλοι οι κανονισμοί αναφορικά με την εκκένωση του αέρα. Χρησιμοποιείτε μόνο βίδες και εξαρτήματα κατάλληλου τύπου για τον απορροφητήρα. Προσοχή: η μη τήρηση των βιδών και των εξαρτημάτων στερέωσης σύμφωνα με τις παρούσες οδηγίες μπορεί να προκαλέσει ηλεκτροπληξία. - Συνδέστε τον απορροφητήρα στο δίκτυο τροφοδοσίας παρεμβάλλοντας ένα διπολικό διακόπτη με άνοιγμα επαφών τουλάχιστον 3 mm. Αυτός ο απορροφητήρας μπορεί να χρησιμοποιηθεί σε συνδυασμό με μια μονάδα εστιών υγραερίου με τα εξής χαρακτηριστικά: Μέγιστη ισχύς 12,4 kW (όπως δείχνει η εικόνα)

ΧΡΗΣΗ

Ο απορροφητήρας έχει ελεγχθεί αποκλειστικά για οικιακή χρήση και για την απαγωγή των οσμών της κουζίνας. Μη χρησιμοποιείτε τον απορροφητήρα για σκοπό διαφορετικό από εκείνον για τον οποίο έχει σχεδιαστεί. Ποτέ μην αφήνετε φλόγες μεγάλης έντασης κάτω από τον απορροφητήρα όταν λειτουργεί. - Ρυθμίστε την ένταση της φλόγας έτσι ώστε να κατευθύνεται αποκλειστικά προς τον πάτο των σκευών μαγειρέματος, εξασφαλίζοντας ότι δεν προεξέχει από τις πλευρές του. Οι φλόγες πρέπει να ελέγχονται όταν χρησιμοποιούνται: το καυτό λάδι μπορεί να πιάσει φωτιά. Μην μαγειρεύετε φαγητά πάνω κάτω από τον απορροφητήρα: μπορεί να προκαλέσει πυρκαγιά. Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας άνω των 8 ετών και από άτομα με μειωμένες φυσικές, αισθητηριακές ή διανοητικές ικανότητες, ή από άτομα χωρίς πείρα και γνώση, αρκεί να επιβλέπονται και να εκπαιδεύονται στην ασφαλή χρήση της συσκευής και στους κινδύνους που προκύπτουν από αυτήν. Βεβαιωθείτε ότι τα παιδιά δεν παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση πρέπει να εκτελούνται από παιδιά, εκτός εάν επιβλέπονται.

• ΠΡΟΣΟΧΗ: τα προσβάσιμα μέρη μπορεί να έχουν υψηλή θερμοκρασία κατά τη χρήση των συσκευών μαγειρέματος.

ΣΥΝΤΗΡΗΣΗ

• Σβήνετε και αποσυνδέετε τη συσκευή από το ηλεκτρικό δίκτυο πριν από οποιαδήποτε επέμβαση καθαρισμού ή συντήρησης. Καθαρίζετε ή αντικαθιστάτε τα φίλτρα μετά την καθορισμένη χρονική περίοδο (κίνδυνος πυρκαγιάς).
• Τα φίλτρα για λίπη πρέπει να καθαρίζονται κάθε 2 μήνες λειτουργίας ή συχνότερα σε περίπτωση ιδιαίτερα συχνής χρήσης και μπορούν να πλυθούν στο πλυντήριο πιάτων. Το φίλτρο ενεργού άνθρακα δεν μπορεί να πλυθεί ούτε να αναγεννηθεί και πρέπει να αντικαθίσταται περίπου κάθε 4 μήνες λειτουργίας ή συχνότερα σε περίπτωση ιδιαίτερα συχνής χρήσης. Καθαρίζετε τον απορροφητήρα χρησιμοποιώντας ένα υγρό πανί και ουδέτερο υγρό απορρυπαντικό.

Το σύμβολο αυτό στο προϊόν ή στη συσκευασία του υποδεικνύει ότι το προϊόν δεν πρέπει να απορρίπτεται ως κοινό οικιακό απόρριμμα. Το προϊόν για απόρριψη πρέπει να παραδίδεται σε ένα κατάλληλο κέντρο συλλογής για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών συσκευών. Φροντίζοντας για τη σωστή διάθεση αυτού του προϊόντος, συμβάλλετε στην αποφυγή αρνητικών επιπτώσεων για το περιβάλλον και την υγεία, που μπορεί να οφείλονται στην ακατάλληλη διάθεση του. Για περισσότερες πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος, απευθυνθείτε στο δήμο, στην τοπική υπηρεσία συλλογής απορριμμάτων ή στο κατάστημα από όπου αγοράσατε το προϊόν.

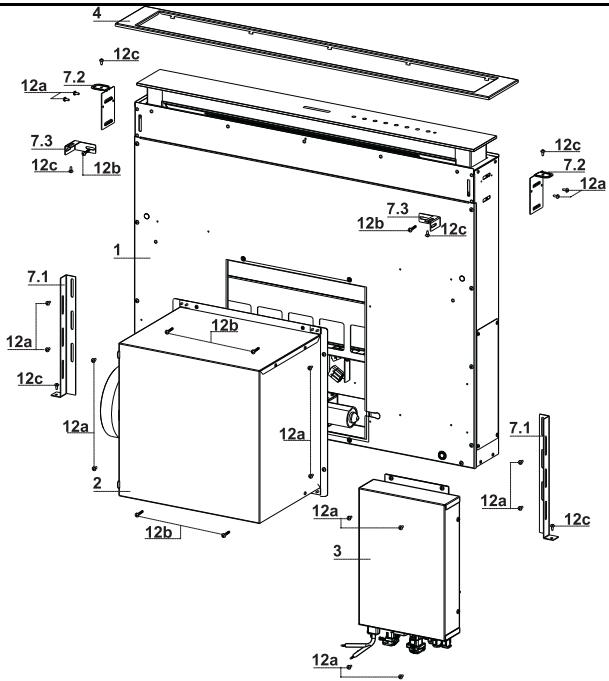

Εξαρτήματα

Avaφ. Ποσ.	Εξαρτήματης Σις συοκεύς
1	1 Σώμα απορροφητήρα μέ: Xειριστήρια, Φωτισμό, Φίλτρα
2	1 Mováδα μοτέρ
3	1 Ηλεκτρική μονάδα
4	1 Μπροστινή κορνία
Avaφ. Ποσ.	Εξαρτήματη γία ηγκατάσταση
7.1	2 Στήριγμα στερέως στην πλάτη
7.2	2 Στήριγμα στερέως στην επιφάνεια
7.3	2 Πλαινό στήριγμα
12a	16 Biδες 3,5 x 9,5
12b	6 Biδες M4 x 8
12c	6 Biδες 4 x 15
	Ποσ. Εντυπα
	1 Eγχερίδιο δόηγιών

Αυτός ο αναπνευστήρας μπορεί να τοποθετηθεί στο εσωτερικό του είδους κλουβιού

• Μοντέλο Απαγωγής: Εξωτερική εκκένωση.
• Μοντέλο Ανακύκλωσης: Εσωτερική ανακύκλωση.

Σειρά Ενεργειών για την Εγκατάσταση

• Διατήρηση εισαγωγής και τοποθέτηση αντιρρυπαντικών υποδέσεων Εγχειρολεργία
• Διθέση συσκευασίας

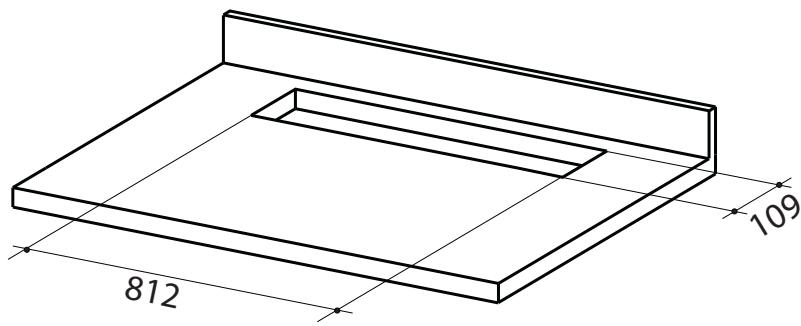

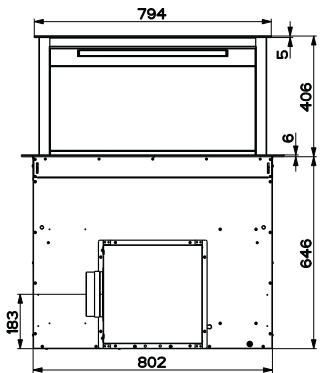

Διάτρηση επιφάνειας οπής

Σημαντικό

Η απόσταση ανάμεσα στα άκρα της οπής και το ένα για τη μονάδα ανάρροφησης πρέπει να είναι τουλάχιστον 3-5 cm ανάλογα με το μέγεθος αντίστασης των τοίχων που χρησιμοποιείται για την κορυφή.

Ο απορροφητήρας κατασκευάζεται για την τοποθέτηση μονάδας μοτέρ από πάνω προς τα κάτω.

• Αν η διαμόρφωση του επίπλου της κουζίνας είναι διαφορετική και πρέπει να τοποθετηθεί η μονάδα μοτέρ από πίσω, θα πρέπει να αφαιρέσετε το καπάκι που είναι στερεωμένο στο πίσω μέρος του σώματος απορροφητήρα και να το τοποθετήσετε από εμπρός καθώς και να τοποθετήσετε το καλώδιο με στυπιοθλίπτη για τη σύνδεση του μοτέρ χρησιμοποιώντας το άνοιγμα που υπάρχει σε κάθε πλευρά (Α). Πριν συνεχίσετε, πρέπει να στερεώσετε τη μονάδα μοτέρ στο σώμα απορροφητήρα (Β, πραγματοποιήστε Τσερομούντας μοτέρ).

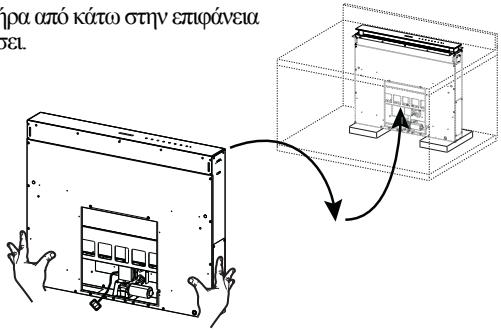

Περάστε το σώμα απορροφητήρα από κάτω προς την επιφάνεια ανύψωσης, όπως φαίνεται στην εικόνα, με τη βοήθεια ενός στηρίγματος. Το σώμα απορροφητήρα πρέπει να προεξέχει από την επιφάνεια.

Περάστε τα στηρίγματα 7.2, όπως δείχνει η εικόνα, στα ειδικά ανοίγματα και στερεώστε τα με τις βίδες 12a του εξοπλισμού. Κεντράρετε το σώμα απορροφητήρα ως προς το άνοιγμα της μονάδας.

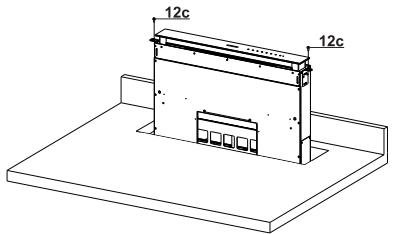

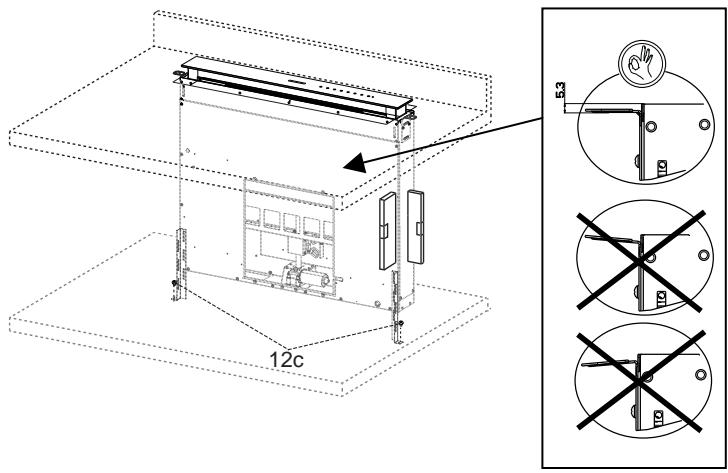

Στερεώστε με 2 βίδες 12c του εξοπλισμού το σώμα απορροφητήρα στην επιφάνεια και αφαιρέστε τα στηρίγματα.

Προσοχή:

Αν εξαιτίας της κατασκευής της επιφάνειας δεν μπορείτε να βιδώσετε τις βίδες 12c, χρησιμοποιήστε μικρή ποσότητα σιλικόνης για να κολλήσετε τα στηρίγματα 7.2 στην επιφάνεια και αφού στεγνώσει καλά, συνεχίστε την τοποθέτηση.

Περάστε τα στηρίγματα 7.2, όπως δείχνει η εικόνα, στα ειδικά ανοίγματα και στερεώστε τα με τις βίδες 12a του εξοπλισμού.

Ο απορροφητήρας κατασκευάζεται για την τοποθέτηση της μονάδας μοτέρ από πάνω.

• Αν η διαμόρφωση του επίπλου της κουζίνας είναι διαφορετική και πρέπει να τοποθετηθεί η μονάδα μοτέρ από πίσω, θα πρέπει να αφαιρέσετε το καπάκι που είναι στερεωμένο στο πίσω μέρος του σώματος απορροφητήρα και να το τοποθετήσετε από εμπρός καθώς και να τοποθετήσετε το καλώδιο με στυπιοθλίπτη για τη σύνδεση του μοτέρ χρησιμοποιώντας το άνοιγμα που υπάρχει σε κάθε πλευρά (Α).

Περάστε το σώμα απορροφητήρα στην εστία έτσι ώστε να είναι τελείως οριζόντιο. Κεντράρετε το σώμα απορροφητήρα ως προς το άνοιγμα της εστίας. - Στερεώστε το σώμα απορροφητήρα με 2 βίδες 12c του εξοπλισμού.

Προσοχή:

Αν εξαιτίας της κατασκευής της επιφάνειας δεν μπορείτε να βιδώσετε τις βίδες 12c, χρησιμοποιήστε μικρή ποσότητα σιλικόνης για να κολλήσετε τα στηρίγματα 7.2 στην επιφάνεια και αφού στεγνώσει καλά, συνεχίστε την τοποθέτηση.

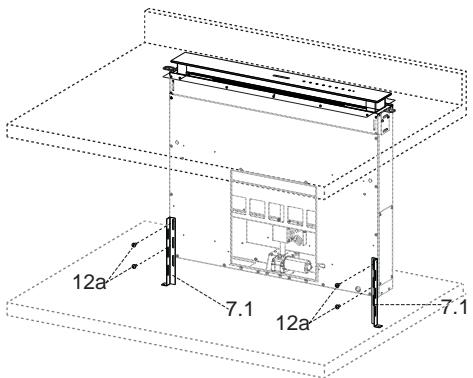

• Στερεώστε από εμπρός τα στηρίγματα 7.1 στο σώμα του απορροφητήρα με τις βίδες 12a του εξοπλισμού.
• Ισιώστε οριστικά τα στηρίγματα, κόψτε τις προεξοχές που θα επιτρέψουν στα στηρίγματα να ακουμπήσουν στην κάτω βάση της περιφέρειας αποφεύγοντας την παραμόρφωση των νέων στηριγμάτων 7.2 όπως δείχνει η εικόνα.

• Με ένα αλφάδι, αλφαδιάστε κατακόρυφα το σώμα απορροφητήρα και στερεώστε το με 2 βίδες 12c του εξοπλισμού στην επιφάνεια.

• Σφίξτε οριστικά τις βίδες 12a.

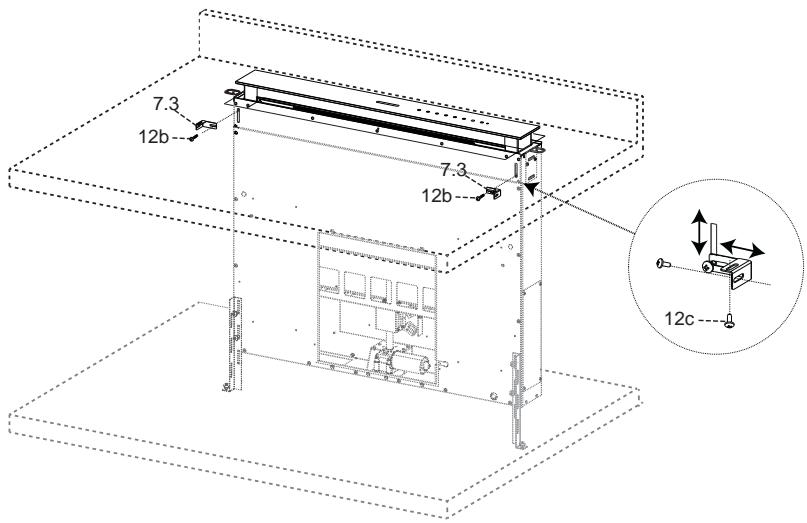

Βιδώστε τα στηρίγματα 7.3 στο σώμα του απορροφητήρα με τις βίδες 12b του εξοπλισμού για να σφίξουν. Βιδώστε με τις βίδες 12e του εξοπλισμού την άνω πλευρά των στηριγμάτων 7.3 ή στα πλαϊνά τοιχώματα πιο κάτω προς την περιφέρεια.

• Σφίξτε οριστικά τις βίδες 12c και 12b.

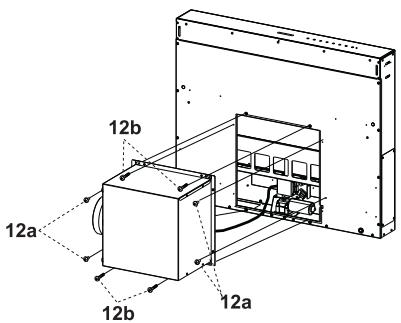

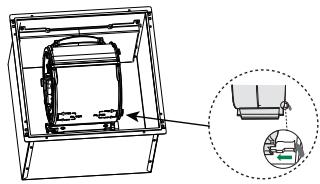

Η εγκατάσταση της μονάδας μοτέρ (1) δεν είναι υποχρεωτική ή ίσως θα πρέπει να αποφασιστεί ανάλογα με τη διαμόρφωση των ερμών της κουζίνας, έχοντας την ορθή τοποθέτηση των τοκάκιων. - Στη συνέχεια, ανάλογα με το πού βρίσκεται η έξοδος του αέρα στο άπλο, αποφασίστε αν περιστρέψετε τη μονάδα μοτέρ κατά 90° και στη συνέχεια κατά άλλες 90° έως ότου επιτρέψετε την έξοδο του αέρα και στις 4 πλευρές σε αντιστοιχία με εκείνη του επιλού (2).

Συνδέστε το συνδετήρα που προέρχεται από το σώμα απορροφητήρα στη σύνδεση της μονάδας μοτέρ. Στη συνέχεια βιδώστε τη μονάδα μοτέρ στο σώμα του απορροφητήρα με τις βίδες 12a και 12b του εξοπλισμού όπως δείχνει η εικόνα.

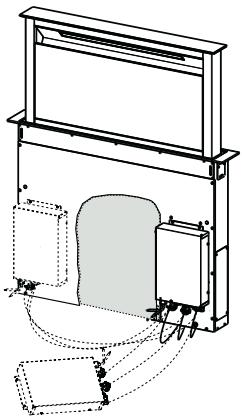

Συνδέστε τα ηλεκτρικά καλώδια που βγαίνουν από το κάτω δεξιό μέρος του σώματος απορροφητήρα στους συνδετήρες στην ηλεκτρική μονάδα. Κάθε συνδετήρας των καλωδίων έχει τον αντίστοιχο κόκκινο στην ηλεκτρική μονάδα, επομένως προσέξτε να μην κάνετε λάθος σύνδεση.

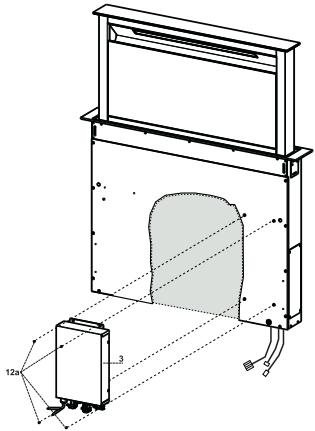

Στερεώστε την ηλεκτρική μονάδα στο σώμα του απορροφητήρα με τις βίδες 12a του εξοπλισμού. Η θέση που φαίνεται στην εικόνα είναι μία μόνο ένδειξη, επειδή αν χρειαστεί μπορεί να τοποθετηθεί και οριστικά στο σώμα του απορροφητήρα στη βάση του ειδικού σε περίπτωση που δεν υπάρχουν ευωδίες ή ευαισθησία.

Προσοχή: Μην τοποθετήσετε τη συσκευή αφήνοντας το κουτί ηλεκτρικής σύνδεσης πάνω στο δάπεδο.

ΕΞΟΔΟΣ ΑΕΡΑΜΟΝΤΕΟΥ ΑΝΑΓΓΕΛΤΗΡΑ

Την εγκατάσταση του μοτέρ λόγω ανάγκης, συνδέστε τον απορροφητήρα στον αγωγό εξόδου με έναν άκαμπτο ή εύκαμπτο σωλήνα 150 ή 120 mm, η επιλογή του οποίου επαφίεται στον εγκαταστάτη.

Για σύνδεση με σωλήνα Φ120 mm, τοποθετήστε τη φλάντζα στο στόμιο εξόδου του σώματος του απορροφητήρα. - Στερεώστε το σωλήνα με κατάλληλα κολάρα. Τα αναγκαία υλικά δεν διατίθενται με τον εξοπλισμό. Αφαιρέστε τυχόν φίλτρο ενεργού άνθρακα.

ΕΞΟΔΟΣ ΑΕΡΑΜΟΝΤΕΟΥ ΑΝΑΚΥΚΛΩΣΗΣ

• Συνδέστε τη φλάντζα στο άνοιγμα εξόδου του αέρα με έναν άκαμπτο ή εύκαμπτο σωλήνα Φ120 ή 150 mm. Για σύνδεση με σωλήνα Φ120 mm, τοποθετήστε τη φλάντζα στο στόμιο εξόδου του σώματος του απορροφητήρα.
• Στερεώστε το σωλήνα με κατάλληλα κολάρα. Το αναγκαίο υλικό δεν διατίθεται με τον εξοπλισμό.
• Στερεώστε τη ρυθμιστική γρίλια 8 στην έξοδο με 2 βίδες 12e (2,9 x 9,5) του εξοπλισμού. Βεβαιωθείτε για την παρουσία των φίλτρων ενεργού άνθρακα (βλέπε παράγραφο Συντήρηση φίλτρων ενεργού άνθρακα).

ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ

• Συνδέστε τον απορροφητήρα στο δίκτυο παρεμβάλλοντας διπολικό διακόπτη με άνοιγμα επαφών τουλάχιστον 3 mm.

Σηκώστε το κινητό σύρμα του απορροφητήρα (βλ. παράγραφο Χρήση) μόνο κατά λίγα εκατοστά. Για να σταματήσετε την κινούμενη περιστροφή προς τα κάτω, πιέστε το κινητό σύρμα προς τα πάνω.

Προσοχή: Μην πιέζετε την ουρανίσκο κατά το άνοιγμα ή κατά την τοποθέτηση της κορνίζας.

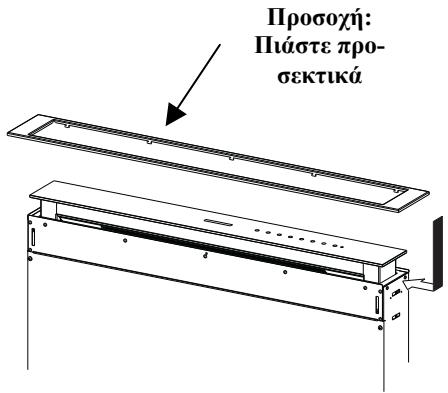

Αφαιρέστε όλα τα προστατευτικά από τις γωνίες του ταψιού. Πιάστε την προστατευτική κορνίζα και τοποθετήστε την από πάνω προς τα κάτω, ώστε ο προφυλακτήρας να προσαρμοστεί στις ειδικές εσοχές του απορροφητήρα και μετακινήστε την προς τα αριστερά.

Προσοχή: Ο προφυλακτήρας πρέπει να προσαρμοστεί σωστά.

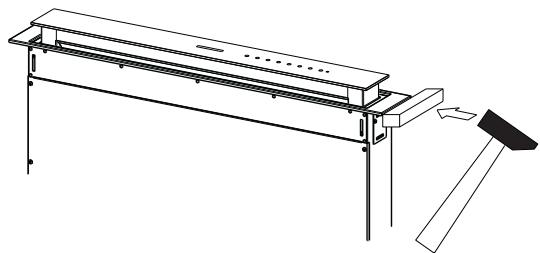

Χτυπήστε την μπροστινή κορνίζα αριστερά προς τα αριστερά με ένα εργαλείο (σφυρί) μέχρι να τερματίσει. Για να την αφαιρέσετε, πρέπει να βάλετε κάποιο κατάλληλο εξάρτημα ανάμεσα στο σφυρί και στην μπροστινή κορνίζα. Ανατρέξτε στην παράγραφο Χρήση για να επαναφέρετε το κινητό σώμα στη θέση σταθερής.

Ανοίξτε την πόρτα του απορροφητήρα (βλ. παράγραφο Χρήση). Αφαιρέστε τις 2 αυτοκόλλητες ταινίες που στερεώνουν τη μονάδα κατά τη μεταφορά.

B

C

D

E

F

G

H

Νίβακας Χειροτηρητής

Φ	Mθέρ	Πόρτα κλειστή: H πόρτα ανογίαι, to μοτέρ ανάβαι στην πρώτη ταχύτητα με τα φώτα στη μέγιστη Εντασή.
		Πόρτα ανογχή: Σύντουη πίεση: Avάβαι / Σβήνειτο μοτέρ Av το πίεσετε για 2 δευτερόλεπτα: Kλεῖνει την πόρτα και μοτέρ + φώτα = Off
-		Móvo με την πόρτα ανογχή: Μειώνει την ταχύτητα λειτουργίας σε κάθε πίεση.
+		Móvo με την πόρτα ανογχή: Avέδανει την ταχύτητα λειτουργίας σε κάθε πίεση.
Φ	Εντονη	Móvo με την πόρτα ανογχή: Eveργοποίει την ἐντονη λειτουργία
Φ	Delay	Móvo με την πόρτα ανογχή: Eveργοποίει τη λειτουργία Delay
Φ	Φος	Móvo με την πόρτα ανογχή: Σύντουη πίεση: Avάβαι / Σβήνειτα φώτα Av το πίεσετε για 2 δευτερόλεπτα: Avάβαι / Σβήνειτα φώτα της πλαφονιέρας

Καθαρισμός των Comfort Panel

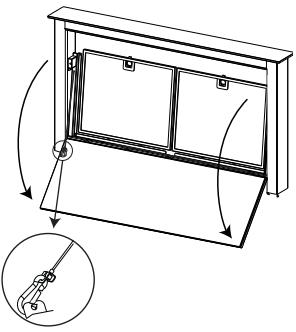

Ανοίξτε το Comfort Panel τραβώντας το από την κάτω μεριά. - Αποσυνδέστε το συμπιεστή οσμών ανοίγοντας το αγκίστρι. Ελευθερώστε την οσμή από το υποδοχέα. Το comfort panel δεν χρειάζεται να αφαιρείται στο πλυντήριο. Καθαρίστε το εξωτερικό με ένα υγρό πανί και ουδέτερο υγρό απορρυπαντικό. Καθαρίστε το εσωτερικό με ένα υγρό πανί και ουδέτερο απορρυπαντικό. Μη χρησιμοποιείτε βρεγμένα προϊόντα ή σφουγγάρια, ούτε νερό υπό πίεση. Μη χρησιμοποιείτε διαβρωτικά προϊόντα. Στο τέλος συνδέστε και πάλι το πανέλ και το αγκίστρι στο υποδοχέα και κλείστε το.

• Σβήστε τα φώτα και το μοτέρ αναρρόφησης. Πιέστε το πλήκτρο B για 2 δευτερόλεπτα.

Καθαρισμός φίλτρων

Ανοίξτε πρώτα (βλ. παράγραφο). - Ανοίξτε το Comfort Panel τραβώντας το. Βγάλτε τα φίλτρα ένα-ένα πιέζοντας προς τα πάνω και τραβώντας ταυτόχρονα προς τα κάτω. Τοποθετήστε τα χωριστά και αφήστε τα να στεγνώσουν πριν τα τοποθετήσετε στη θέση τους. (Η ενδεχόμενη αλλαγή χρώματος της επιφάνειας των φίλτρων με την πάροδο του χρόνου δεν επηρεάζει με κανένα τρόπο την απόδοσή τους.) Τοποθετήστε τα έτσι ώστε η λαβή να παραμένει προς το εξωτερικό μέρος. Κλείστε το Comfort Panel.

Μπορεί να πλυθεί και στο πλυντήριο. Πρέπει να καθαρίζεται το τα αναβοσβήνει το πλήκτρο B ή τουλάχιστον κάθε 4 μήνες ή συχνότερα, σε περίπτωση έντονης χρήσης, εξασφαλίζοντας τη λειτουργία του πλού έως 5 πλύσεις πριν αυτό ενταχθεί. Η σημαντική συναγερμού, αν δεν έχει προηγουμένως ενεργοποιηθεί, εμφανίζεται μόνον όταν λειτουργεί το μοτέρ αναρρόφησης.

• Σβήστε τα φώτα και το μοτέρ αναρρόφησης. Πιέστε το πλήκτρο B για 2 δευτερόλεπτα.

Αντικατάσταση φίλτρου

Αφαιρέστε το comfort panel. Αφαιρέστε τα μεταλλικά φίλτρα για λίπη. Βγάλτε τα μεταλλικά φίλτρα για λίπη και καθαρίστε το κορεσμένο φίλτρο ενεργού άνθρακα για οσμές. Τοποθετήστε το νέο φίλτρο ενεργού άνθρακα στερεώνοντάς το στα μεταλλικά φίλτρα για λίπη. Τοποθετήστε τα μεταλλικά φίλτρα για λίπη. - Κλείστε το comfort panel.

Φωτισμός

Προσοχή: Αυτή η συσκευή διαθέτει λάμπα φωτός LED κατηγορίας 1M σύμφωνα με το πρότυπο EN 60825-1: 1994 + A1:2002 + A2:2001. Μην την εξετάζετε με οπτικά όργανα (μεγέθυνση, μεγεθυντικός φακός)...

• Για την αντικατάσταση απευθυνθείτε στο Σέρβις. ("Για την αγορά απευθυνθείτε στο Σέρβις").

Σε αυτό το εγχειρίδιο περιγράφονται διάφορα μοντέλα της συσκευής. Επομένως, μπορεί να συναντήσετε περιγραφές ορισμένων χαρακτηριστικών που δεν αντιστοιχούν στη συσκευή που έχετε αγοράσει.

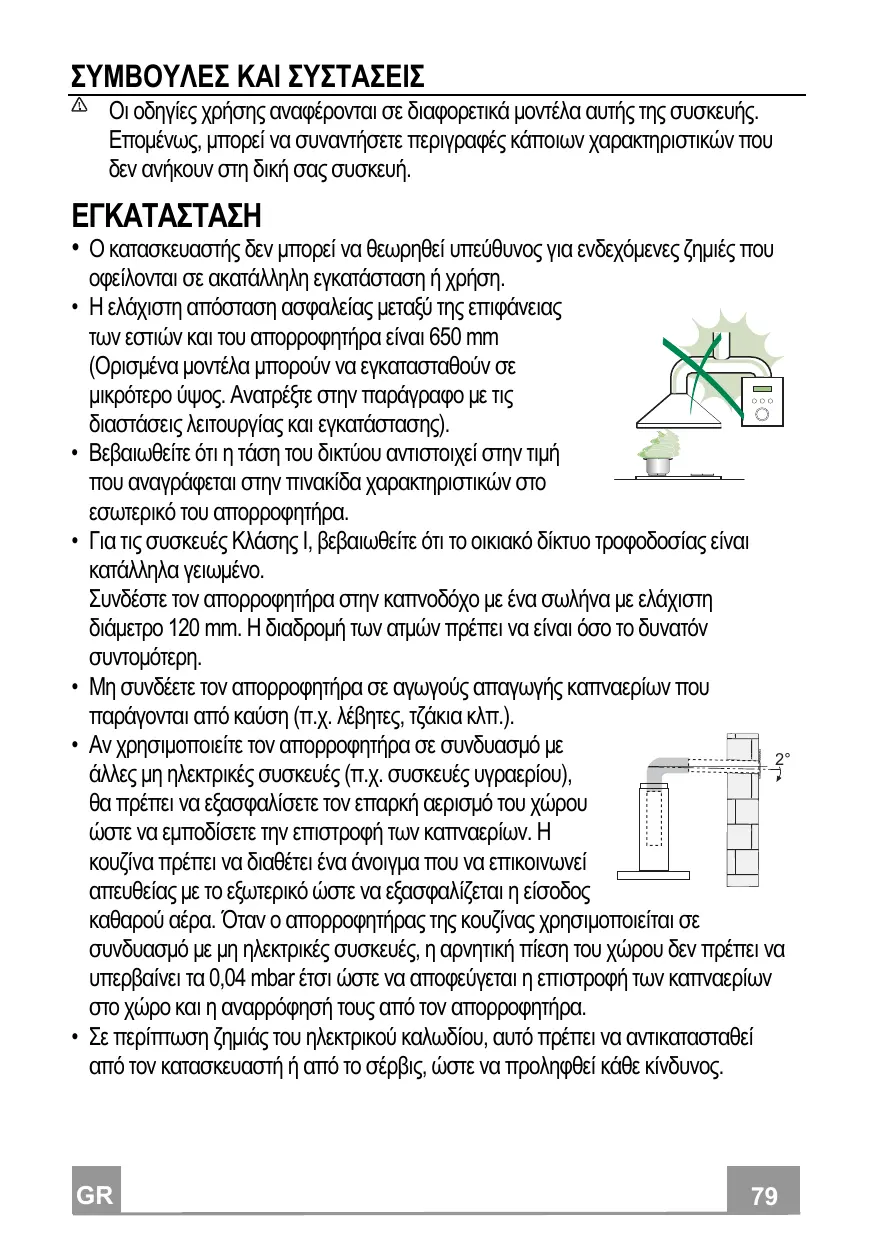

ΕΓΚΑΤΑΣΤΑΣΗ

• Ο κατασκευαστής δεν φέρει ευθύνη για ζημίες που προκύπτουν από

Επανελήφθη η εγκατάσταση για την εκμετάλλευση της συσκευής.

• Η ασφαλής απόσταση μεταξύ της εστίας και του απορροφητήρα πρέπει να είναι τουλάχιστον 650 mm (ορισμένα μοντέλα μπορούν να εγκατασταθούν χαμηλότερα· βλ. ενότητα με τις διαστάσεις εγκατάστασης και τις οδηγίες εγκατάστασης της συσκευής).
• Βεβαιωθείτε ότι η τάση του δικτύου αντιστοιχεί σε αυτήν που αναγράφεται στην πινακίδα που είναι στερεωμένη στο εσωτερικό της εξάτμισης.
• Για συσκευές κατηγορίας Ι, βεβαιωθείτε ότι το ηλεκτρικό δίκτυο του σπιτιού σας
• διαθέτει κατάλληλη γείωση.

Συνδέστε τον απορροφητήρα με τον αγωγό καπνοδόχου χρησιμοποιώντας σωλήνα ελάχιστης διαμέτρου 120 mm. Ο σωλήνας απαγωγής καπνού πρέπει να είναι όσο το δυνατόν πιο κοντός.

Συνδέστε την αναρρόφηση με την καμινάδα, από την οποία αποβάλλεται ο καπνός που σχηματίζεται κατά τη διαδικασία καύσης (π.χ., λέβητες θέρμανσης, τζάκια και σόμπες).

• Η συσκευή εκτόνωσης πρέπει να χρησιμοποιείται σε συνδυασμό με συσκευές που δεν λειτουργούν με ηλεκτρικό ρεύμα (π.χ. συσκευές αερίου). Ο χώρος πρέπει να αερίζεται καλά για να αποφεύγεται η αντίστροφη ροή των καυσαερίων. Για την παροχή αέρα στο χώρο

πρέπει να υπάρχει άνοιγμα προς τα έξω, π.χ. παράθυρο. Κατά τη χρήση του απορροφητήρα σε συνδυασμό με συσκευές που δεν λειτουργούν με ηλεκτρικό ρεύμα, η αρνητική πίεση στο χώρο δεν πρέπει να υπερβαίνει τα 0,04 mbar, ώστε ο καπνός να μην αναρροφάται από τον απορροφητήρα πίσω στο χώρο.

• Σε περίπτωση κινδύνου λόγω βλάβης του καλωδίου, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από εξειδικευμένο προσωπικό του τμήματος τεχνικής εξυπηρέτησης.
• Εάν στην οδηγία εγκατάστασης της σόμπας αερίου αναφέρεται ότι η απόσταση από τον απορροφητήρα πρέπει να είναι μεγαλύτερη από αυτή που αναφέρεται παραπάνω, πρέπει να τηρούνται οι καθορισμένες διαστάσεις. Τηρείτε όλες τις κανονιστικές απαιτήσεις για την απαγωγή του απαερίων.
• Χρησιμοποιείτε μόνο βίδες και παξιμάδια κατάλληλα για την εγκατάσταση του απορροφητήρα. Προειδοποίηση: Η χρήση βιδών ή συστημάτων στερέωσης που δεν ανταποκρίνονται στις υποδείξεις αυτών των οδηγιών μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις και ηλεκτροπληξία.
• Συνδέστε τον απορροφητήρα με το δίκτυο τροφοδοσίας μέσω διπολικού διακόπτη με ελάχιστο άνοιγμα επαφών 3 mm.
• Ο απορροφητήρας μπορεί να χρησιμοποιηθεί σε συνδυασμό με σόμπα αερίου, με τα χαρακτηριστικά που αναφέρονται παρακάτω.
• Μέγιστη ισχύς 12,4 kW με 5 καυστήρες, όπως φαίνεται στο σχήμα.

Λειτουργία

• Ο απορροφητήρας προορίζεται μόνο για οικιακή χρήση για την απομάκρυνση οσμών και καπνού από το μαγείρεμα.
• Ποτέ μην χρησιμοποιείτε τον απορροφητήρα για σκοπούς διαφορετικούς από αυτούς για τους οποίους προορίζεται.
• Ποτέ μην αφήνετε υψηλή φλόγα κάτω από τον απορροφητήρα ενώ μαγειρεύετε.
• Ρυθμίστε τη φλόγα έτσι ώστε να παραμένει κάτω από τον πάτο του σκεύους και να μην ξεπερνά τα όριά του.
• Κατά το τηγάνισμα, παρακολουθείτε συνεχώς τη διαδικασία: το πολύ ζεσταμένο λάδι μπορεί να αναφλεγεί.
• Μην μαγειρεύετε φλαμπέ κάτω από τον απορροφητήρα: υπάρχει κίνδυνος πυρκαγιάς.
• Η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά άνω των 8 ετών και από άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες, ή με έλλειψη εμπειρίας και γνώσης, μόνο υπό επίβλεψη ή αφού λάβουν οδηγίες για την ασφαλή χρήση και κατανοούν τους κινδύνους. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση δεν πρέπει να γίνονται από παιδιά χωρίς επίβλεψη.

ΠΡΟΣΟΧΗ: Τα προσβάσιμα μέρη του απορροφητήρα μπορεί να ζεσταθούν πολύ κατά τη λειτουργία των συσκευών αερίου.

• Περάστε το ρεύμα μέσα από τον καθαριστή και τοποθετήστε το εξάρτημα στην έξοδο του δικτύου.
• Αντικαταστήστε τα φίλτρα μετά την πάροδο του αναγραφόμενου χρονικού διαστήματος (κίνδυνος πρόκλησης πυρκαγιάς). Τα λιπαρά φίλτρα πρέπει να καθαρίζονται μία φορά κάθε 2 μήνες λειτουργίας ή συχνότερα σε περίπτωση πολύ έντονης χρήσης της συσκευής· τα λιπαρά φίλτρα μπορούν να πλένονται στο πλυντήριο πιάτων.
• Το φίλτρο ενεργού άνθρακα δεν μπορεί να πλυθεί ή να αναγεννηθεί, πρέπει να αντικαθίσταται περίπου κάθε 4 μήνες λειτουργίας ή νωρίτερα σε περίπτωση πολύ έντονης χρήσης της συσκευής. Καθαρίστε τον απορροφητήρα με ένα υγρό πανί και ουδέτερο υγρό απορρυπαντικό.

Το σύμβολο στο προϊόν ή στη συσκευασία υποδεικνύει ότι η συσκευή δεν πρέπει να απορρίπτεται ως κοινό οικιακό απόβλητο. Η συσκευή, όταν πρόκειται να αποσυρθεί, πρέπει να παραδίδεται σε ειδικά σημεία συλλογής για ανακύκλωση ηλεκτρικών και ηλεκτρονικών εξαρτημάτων. Η σωστή απόρριψη της συσκευής συμβάλλει στην πρόληψη αρνητικών επιπτώσεων στο περιβάλλον και στην υγεία, που θα μπορούσαν να προκύψουν από μη σωστή διαχείριση. Για περισσότερες πληροφορίες σχετικά με την ανακύκλωση της συσκευής, απευθυνθείτε στο δημοτικό συμβούλιο, στην τοπική υπηρεσία διαχείρισης αποβλήτων ή στο κατάστημα όπου αγοράστηκε η συσκευή.

Μέρη
