ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ VALIA FABER

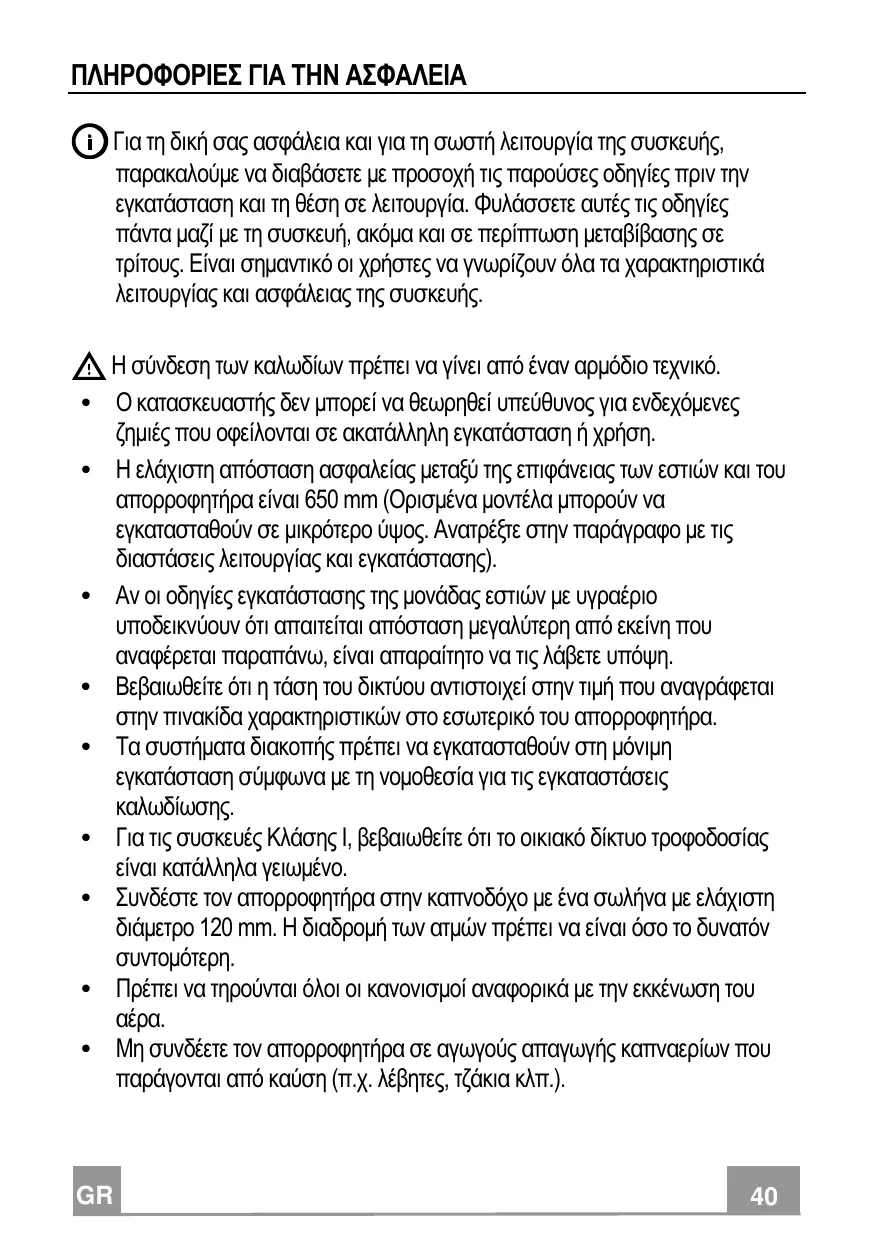

ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Για τη δική σας ασφάλεια και για τη σωστή λειτουργία της συσκευής, παρακαλούµε να διαβάσετε µε προσοχή τις παρούσες οδηγίες πριν την εγκατάσταση και τη θέση σε λειτουργία. Φυλάσσετε αυτές τις οδηγίες πάντα µαζί µε τη συσκευή, ακόµα και σε περίπτωση µεταβίβασης σε τρίτους. Είναι σηµαντικό οι χρήστες να γνωρίζουν όλα τα χαρακτηριστικά λειτουργίας και ασφάλειας της συσκευής.

Η σύνδεση των καλωδίων πρέπει να γίνει από έναν αρµόδιο τεχνικό. Ο κατασκευαστής δεν µπορεί να θεωρηθεί υπεύθυνος για ενδεχόµενες ζηµιές που οφείλονται σε ακατάλληλη εγκατάσταση ή χρήση. Η ελάχιστη απόσταση ασφαλείας µεταξύ της επιφάνειας των εστιών και του απορροφητήρα είναι 650 mm (Ορισµένα µοντέλα µπορούν να εγκατασταθούν σε µικρότερο ύψος. Ανατρέξτε στην παράγραφο µε τις διαστάσεις λειτουργίας και εγκατάστασης). Αν οι οδηγίες εγκατάστασης της µονάδας εστιών µε υγραέριο υποδεικνύουν ότι απαιτείται απόσταση µεγαλύτερη από εκείνη που αναφέρεται παραπάνω, είναι απαραίτητο να τις λάβετε υπόψη. Βεβαιωθείτε ότι η τάση του δικτύου αντιστοιχεί στην τιµή που αναγράφεται στην πινακίδα χαρακτηριστικών στο εσωτερικό του απορροφητήρα. Τα συστήµατα διακοπής πρέπει να εγκατασταθούν στη µόνιµη εγκατάσταση σύµφωνα µε τη νοµοθεσία για τις εγκαταστάσεις καλωδίωσης. Για τις συσκευές Κλάσης Ι, βεβαιωθείτε ότι το οικιακό δίκτυο τροφοδοσίας είναι κατάλληλα γειωµένο. Συνδέστε τον απορροφητήρα στην καπνοδόχο µε ένα σωλήνα µε ελάχιστη διάµετρο 120 mm. Η διαδροµή των ατµών πρέπει να είναι όσο το δυνατόν συντοµότερη. Πρέπει να τηρούνται όλοι οι κανονισµοί αναφορικά µε την εκκένωση του Μη συνδέετε τον απορροφητήρα σε αγωγούς απαγωγής καπναερίων που παράγονται από καύση (π.χ. λέβητες, τζάκια κλπ.).

• Αν χρησιµοποιείτε τον απορροφητήρα σε συνδυασµό µε άλλες µη ηλεκτρικές συσκευές (π.χ. συσκευές υγραερίου), θα πρέπει να εξασφαλίσετε τον επαρκή αερισµό του χώρου ώστε να εµποδίσετε την επιστροφή των καπναερίων. Όταν ο απορροφητήρας της κουζίνας χρησιµοποιείται σε συνδυασµό µε µη ηλεκτρικές συσκευές, η αρνητική πίεση του χώρου δεν πρέπει να υπερβαίνει τα 0,04 mbar έτσι ώστε να αποφεύγεται η επιστροφή των καπναερίων στο χώρο και η αναρρόφησή τους από τον απορροφητήρα.
• Ο αέρας δεν πρέπει να απάγεται µέσω ενός αγωγού που χρησιµοποιείται για την απαγωγή των καπναερίων από συσκευές καύσης που τροφοδοτούνται µε αέριο ή άλλα καύσιµα.
• Το ηλεκτρικό καλώδιο, αν πάθει ζηµιά, πρέπει να αντικατασταθεί από τον κατασκευαστή ή από έναν τεχνικό του σέρβις.
• Συνδέετε το φις σε µια πρίζα που συµµορφούται µε τους ισχύοντες κανονισµούς και σε σηµείο µε εύκολη πρόσβαση.
• Όσον αφορά τα τεχνικά µέτρα και τα µέτρα ασφαλείας που πρέπει να εφαρµοστούν για την απαγωγή των καπναερίων, είναι σηµαντικό να τηρούνται σχολαστικά οι κανονισµοί των τοπικών φορέων. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ: πριν εγκαταστήσετε τον απορροφητήρα, αφαιρέστε τις προστατευτικές µεµβράνες.
• Χρησιµοποιείτε µόνο βίδες και εξαρτήµατα κατάλληλου τύπου για τον απορροφητήρα. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ: η µη τοποθέτηση των βιδών και των συστηµάτων στερέωσης σύµφωνα µε τις παρούσες οδηγίες, µπορεί να προκαλέσει ηλεκτροπληξία.
• Μην κοιτάζετε απευθείας µε οπτικά όργανα (κιάλια, µεγεθυντικός φακός...).
• Μην µαγειρεύετε φαγητά φλαµπέ κάτω από τον απορροφητήρα: µπορεί να προκληθεί πυρκαγιά. η συσκευή µπορεί να χρησιµοποιηθεί από παιδιά ηλικίας άνω των 8 ετών και από άτοµα µε µειωµένες ψυχικές ή διανοητικές ικανότητες, ή από άτοµα χωρίς πείρα και επαρκή γνώση, αρκεί να επιβλέπονται και εκπαιδεύονται στην ασφαλή χρήση της συσκευής και στους κινδύνους που απορρέουν από αυτή. Βεβαιωθείτε ότι τα παιδιά δεν παίζουν µε τη συσκευή. Ο καθαρισµός και η συντήρηση δεν πρέπει να εκτελούνται από παιδιά, εκτός εάν επιβλέπονται.
• Τα παιδιά πρέπει να επιβλέπονται ώστε να εξασφαλιστεί ότι δεν παίζουν µε τη

• Η συσκευή δεν πρέπει να χρησιµοποιείται από άτοµα (συµπεριλαµβανοµένων των παιδιών) µε µειωµένες ψυχικές ή διανοητικές ικανότητες, ή από άτοµα χωρίς πείρα και επαρκή γνώση, εκτός εάν ελέγχονται και εκπαιδεύονται. Τα προσβάσιµα µέρη µπορεί να έχουν υψηλή θερµοκρασία κατά τη χρήση των συσκευών µαγειρέµατος.

• Καθαρίζετε ή/και αντικαθιστάτε τα φίλτρα µετά την καθορισµένη χρονική περίοδο (κίνδυνος πυρκαγιάς). Βλέπε παράγραφο Συντήρηση και καθαρισµός.
• Πρέπει να υπάρχει κατάλληλος αερισµός στο χώρο όταν ο απορροφητήρας χρησιµοποιείται ταυτόχρονα µε συσκευές που χρησιµοποιούν αέριο ή άλλα καύσιµα (δεν ισχύει για συσκευές που απάγουν αποκλειστικά τον αέρα στο χώρο). πάνω στο προϊόν ή πάνω στη συσκευασία του
• Το σύµβολο υποδεικνύει ότι το προϊόν δεν πρέπει να διατίθεται σαν ένα συνηθισµένο οικιακό απόρριµµα. Το προϊόν προς διάθεση πρέπει να παραδίδεται σε ένα κατάλληλο κέντρο συλλογής για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών συσκευών. Φροντίζοντας για τη σωστή διάθεση αυτού του προϊόντος, συµβάλλετε στην αποφυγή πιθανών αρνητικών επιπτώσεων για το περιβάλλον και την υγεία, που µπορεί να οφείλονται στην ακατάλληλη διάθεσή του. Για λεπτοµερέστερες πληροφορίες σχετικά µε την ανακύκλωση αυτού του προϊόντος, απευθυνθείτε στο ∆ήµο, στην τοπική υπηρεσία συλλογής απορριµµάτων ή στο κατάστηµα από το οποίο αγοράσατε το προϊόν.

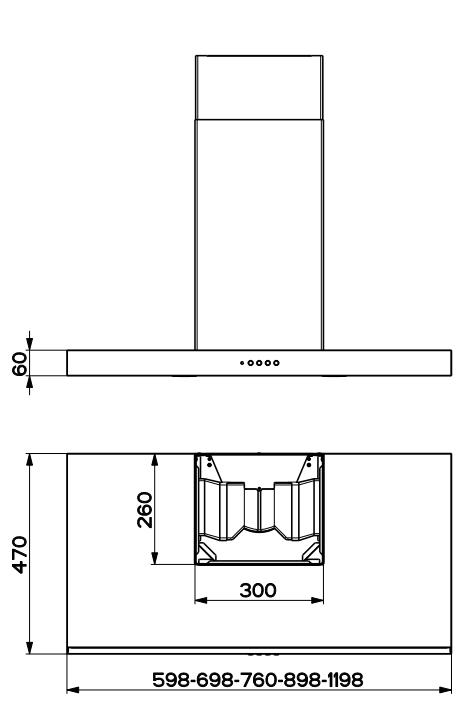

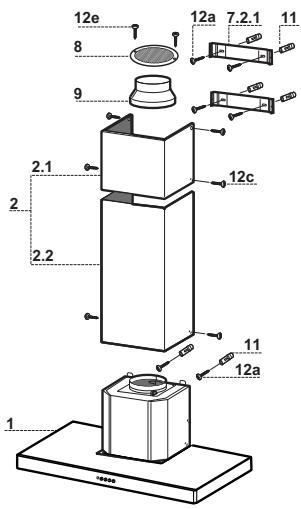

Αναφ. Ποσ. Εξαρτήµατα της συσκευής 1 Σώµα απορροφητήρα µε: Χειριστήρια, Φωτισµό, Σύστηµα φτερωτής, Φίλτρα 1 Τηλεσκοπική καµινάδα αποτελούµενη από: 1 Πάνω καµινάδα 1 Κάτω καµινάδα 1 Ρυθµιζόµενη γρίλια 1 Φλάντζα συστολής o 150-120 mm

Εξαρτήµατα για την εγκατάσταση Στηρίγµατα στερέωσης πάνω καµινάδας Βίδες 4,2 x 44,4 Βίδες 2,9 x 6,5 Βίδες 2,9 x 9,5 12a 7.2.1

Ποσ. Έντυπα 1 Εγχειρίδιο οδηγιών

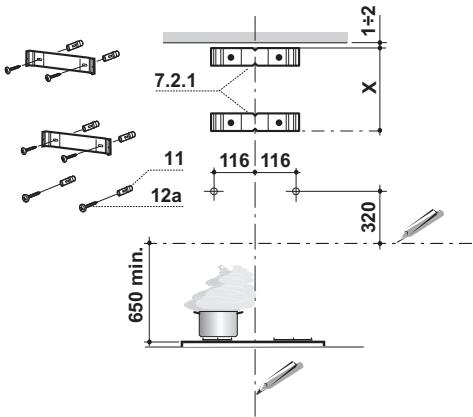

ΕΓΚΑΤΑΣΤΑΣΗ 1÷2 ∆ιάτρηση τοίχου και στερέωση στηριγµάτων

• μία κατακόρυφη γραμμή ως την οροφή ή έως το ανώτερο σημείο, στο κέντρο της ζώνης που προορίζεται για την εγκατάσταση του απορροφητήρα;
• μια οριζόντια γραμμή σε: 650 mm min. πάνω από την επιφάνεια των εστιών. Τοποθετήστε το στήριγμα όπως στην εικ. 7.2.1 σε απόσταση 1-2 mm από την οροφή ή από το ανώτερο σημείο, ευθυγραμμίζοντας το κέντρο του (εγκοπές) με την κατακόρυφη γραμμή

• Σημειώστε τα κέντρα των οπών του στηρίγματος.
• Τοποθετήστε το στήριγμα όπως στην εικ. 7.2.1 σε απόσταση X mm κάτω από το πρώτο στήριγμα (X = ύψος πάνω καμινάδας του εξοπλισμού), ευθυγραμμίζοντας το κέντρο του (εγκοπές) με την κατακόρυφη γραμμή αναφοράς.
• Σημειώστε τα κέντρα των οπών του στηρίγματος.
• Σημειώστε όπως στην εικόνα ένα σημείο αναφοράς σε απόσταση 116 mm από την κατακόρυφη γραμμή αναφοράς, και 320 mm πάνω στην οριζόντια γραμμή αναφοράς.
• Επαναλάβετε αυτή την ενέργεια από την αντίθετη πλευρά.
• Ανοίξτε οπές o 8 mm στα σημεία αυτά.
• Τοποθετήστε τα ούπα 11 στις οπές.
• Στερεώστε τα στηρίγματα χρησιμοποιώντας τις βίδες 12a (4,2 x 44,4) του εξοπλισμού.
• Βιδώστε 2 βίδες 12a (4,2 x 44,4) του εξοπλισμού στις οπές για τη στερέωση του σώματος του απορροφητήρα, αφήνοντας απόσταση 5-6 mm ανάμεσα στον τοίχο και την κεφαλή της

Τοποθέτηση σώματος απορροφητήρα

• Πριν στερεώσετε το σώμα του απορροφητήρα, σφίξτε τις 2 βίδες Vr που βρίσκονται στα σημεία στήριξης του απορροφητήρα.
• Στερεώστε το σώμα του απορροφητήρα στις βίδες 12a.
• Σφίξτε οριστικά τις βίδες στήριξης 12a.
• Ρυθμίστε τις βίδες Vr για να αλφαδιάσετε το σώμα του απορροφητήρα.

ΕΞΟ∆ΟΣ ΑΕΡΑ ΜΟΝΤΕΛΟΥ ΑΠΑΓΩΓΗΣ Για την εγκατάσταση του μοντέλου απαγωγής, συνδέστε τον απορροφητήρα στο σωλήνα εξόδου με έναν άκαμπτο ή εύκαμπτο σωλήνα o150 ή 120 mm, η επιλογή του οποίου επαφίεται στον εγκαταστάτη.

• Για σύνδεση με σωλήνα o120 mm, τοποθετήστε τη φλάντζα συστολής 9 στην έξοδο του σώματος του απορροφητήρα.
• Στερεώστε το σωλήνα με κατάλληλα κολάρα. Τα αναγκαίο υλικό δεν διατίθεται με τον εξοπλισμό.
• Αφαιρέστε τυχόν φίλτρο ενεργού άνθρακα. ø 150 ø 120

ΕΞΟ∆ΟΣ ΑΕΡΑ ΕΚ∆ΟΣΗΣ ΕΠΑΝΑΚΥΚΛΟΦΟΡΙΑΣ ΑΕΡΑ

• Κόψτε μία τρύπα ø 125 χιλιοστών στη μονάδα του τοίχου πάνω από τον απορροφητήρα.
• Βάλτε τη φλάντζα μείωσης διατομής 9 στην έξοδο του σώματος απορροφητήρα.
• Συνδέστε την έξοδο του σώματος απορροφητήρα στο πάνω μέρος της μονάδας τοίχου χρησιμοποιώντας ένα σταθερό ή εύκαμπτο σωλήνα ø 120 χιλιοστών, επιλεγόμενος από τον εγκαταστάτη.
• Στερεώστε το σωλήνα στη θέση του χρησιμοποιώντας σφιγκτήρα σωλήνων (δεν παρέχεται).
• Στερεώστε τις γρίλιες οδηγούς 8 στην έξοδο επανακυκλο φορίας αέρα χρησιμοποιώντας τις 2 βίδες 12e (2,9 x 9,5) που παρέχονται.
• Σιγουρευτείτε ότι φίλτρα ενεργού άνθρακα έχουν τοποθετηθεί.

• Συνδέστε τον απορροφητήρα στο δίκτυο παρεμβάλλοντας διπολικό διακόπτη με άνοιγμα επαφών τουλάχιστον 3 mm.
• Βγάλτε τα φίλτρα για λίπη (βλ. παρ. “Συντήρηση”) και βεβαιωθείτε ότι ο συνδετήρας του ηλεκτρικού καλωδίου έχει συνδεθεί σωστά στην υποδοχή της μονάδα αναρρόφησης Τοποθέτηση καµινάδας Πάνω καμινάδα
• Ανοίξτε ελαφρά τα δύο πλευρικά χείλη, συνδέστε τα πίσω από τα στηρίγματα 7.2.1 και κλείστε για να ασφαλίσουν.
• Βιδώστε στα πλευρά των στηριγμάτων με τις 4 βίδες 12c (2,9 x 9,5) του εξοπλισμού. Κάτω καμινάδα
• Ανοίξτε ελαφρά τα δύο πλευρικά χείλη της καμινάδας, τοποθετήστε τα μεταξύ πάνω καμινάδας και τοίχου και κλείστε τα για να ασφαλίσουν.
• Στερεώστε από τα πλευρά το κάτω μέρος στο σώμα του απορροφητήρα με τις 2 βίδες 12c (2,9 x 9,5) του εξοπλισμού.

Πίνακας χειριστηρίων

LED T1 Ταχύτητα Αναμμένο ΛΕΙΤΟΥΡΓΙΕΣ Ανάβει το μοτέρ στην πρώτη ταχύτητα. Σβήνει το μοτέρ. T2 Ταχύτητα Αναμμένο Ανάβει το μοτέρ στη δεύτερη ταχύτητα. T3 Ταχύτητα Σταθερό Αν το πιέσετε για λίγο, ανάβει το μοτέρ στην τρίτη ταχύτητα.

Ανάβει και σβήνει το φως.

Προσοχή: Το πλήκτρο T1 σβήνει το μοτέρ περνώντας πάντα από την πρώτη ταχύτητα.

Πίνακας χειριστηρίων

LED T1 Ταχύτητα Αναμμένο ΛΕΙΤΟΥΡΓΙΕΣ Ανάβει το μοτέρ στην πρώτη ταχύτητα. Σβήνει το μοτέρ. T2 Ταχύτητα Αναμμένο Ανάβει το μοτέρ στη δεύτερη ταχύτητα. T3 Ταχύτητα Σταθερό Αν το πιέσετε για λίγο, ανάβει το μοτέρ στην τρίτη ταχύτητα. Αναβοσβήνει Αν το πιέσετε για 2 δευτερόλεπτα. Ενεργοποιεί την τέταρτη ταχύτητα με χρονοδιακόπτη 6 λεπτών. Μετά την πάροδο του χρόνου αυτού επανέρχεται στην προηγούμενη επιλεγμένη ταχύτητα. Κατάλληλη για μεγάλη παραγωγή ατμών από το μαγείρεμα.

Ανάβει και σβήνει το φως. Προσοχή: Το πλήκτρο T1 σβήνει το μοτέρ περνώντας πάντα από την πρώτη ταχύτητα.

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ Φίλτρα για λίπη

ΚΑΘΑΡΙΣΜΟΣ ΜΕΤΑΛΛΙΚΩΝ ΦΙΛΤΡΩΝ ΓΙΑ ΛΙΠΗ Μπορούν να πλυθούν στο πλυντήριο πιάτων και απαιτούν καθαρισμό τουλάχιστον κάθε 2 μήνες χρήσης ή συχνότερα σε περίπτωση ιδιαίτερα συχνής χρήσης. Αφαιρείτε τα φίλτρα ένα τη φορά, επεμβαίνοντας στους ειδικούς γάντζους. Πλύνετε τα φίλτρα χωρίς να τα στραβώσετε και αφήστε τα να στεγνώσουν πριν τα τοποθετήσετε στη θέση τους. Τοποθετήστε τα έτσι ώστε η λαβή να παραμείνει προς το εξωτερικό μέρος. Φίλτρο ενεργού άνθρακα (Μοντέλο ανακύκλωσης) ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΦΙΛΤΡΟΥ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΑ

• Δεν μπορεί να πλυθεί και να αναγεννηθεί και πρέπει να αντικαθίσταται τουλάχιστον κάθε 4 μήνες ή συχνότερα σε περίπτωση ιδιαίτερα συχνής χρήσης.
• Βγάλτε το μεταλλικό φίλτρο για λίπη.
• Βγάλτε το κορεσμένο φίλτρο ενεργού άνθρακα αφού το ελευθερώσετε από τα στηρίγματα.
• Τοποθετήστε το νέο φίλτρο ενεργού άνθρακα στη θέση του.
• Τοποθετήστε το μεταλλικό φίλτρο για λίπη.

• Για την αντικατάσταση απευθυνθείτε στο Σέρβις ("Για την αγορά απευθυνθείτε στο Σέρβις").
