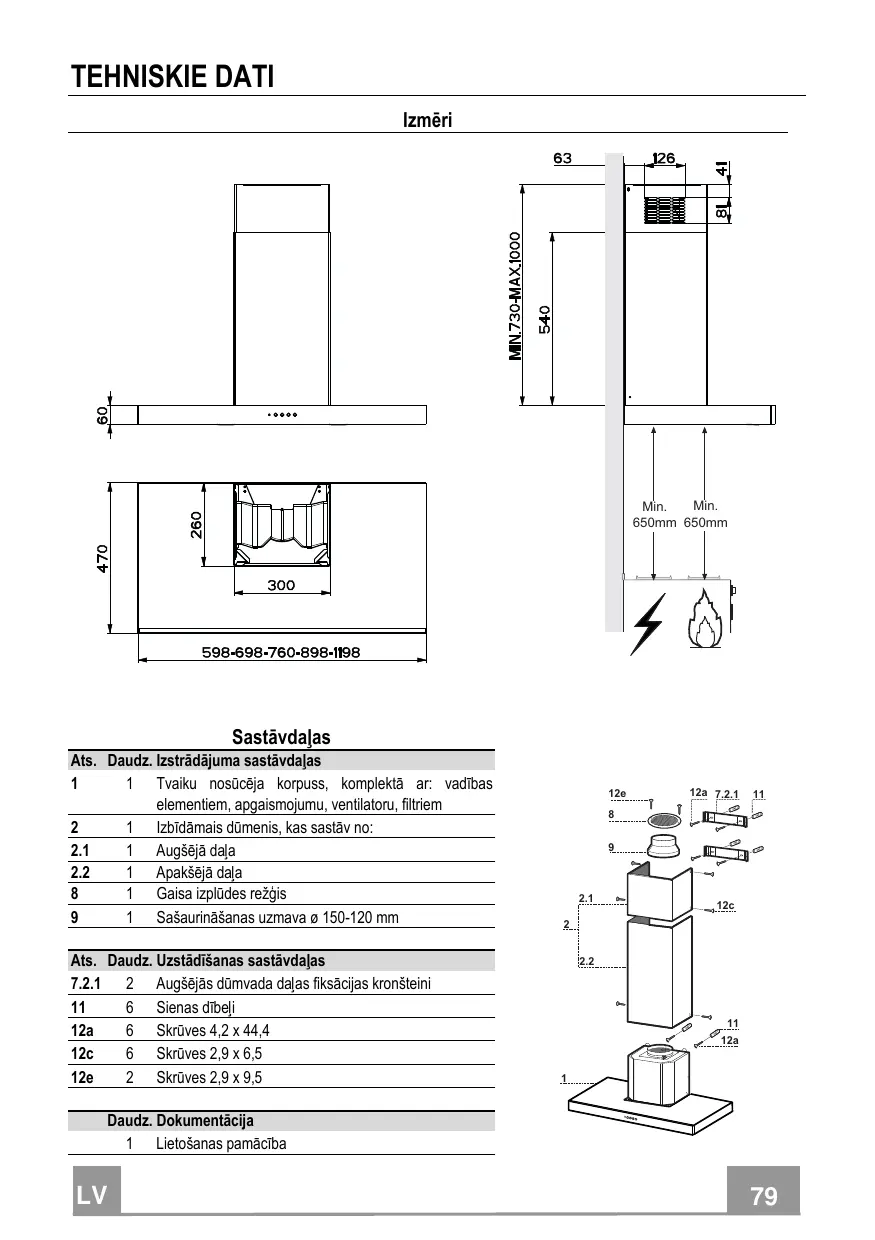

Ats.	Daudz.	Izstrādājuma sastāvdaļas
1	1	Tvaiku nosūcēja korpuss, komplektā ar: vadības elementiem, apgaismojumu, ventilatoru, filtriem
2	1	Izbīdāmais dūmenis, kas sastāv no:
2.1	1	Augšējā daļa
2.2	1	Apakšējā daļa
8	1	Gaisa izplūdes režģis
9	1	Sašaurināšanas uzmava ø 150-120 mm

Ats. Daudz. Uzstādīšanas sastāvdaljas

7.2.1	2	Augšējās dūmvada daļas fiksācijas kronšteini
11	6	Sienas dībēļi
12a	6	Skrūves 4,2 x 44,4
12c	6	Skrūves 2,9 x 6,5
12e	2	Skrūves 2,9 x 9,5

Daudz. Dokumentācija

1	Lietošanas pamācība

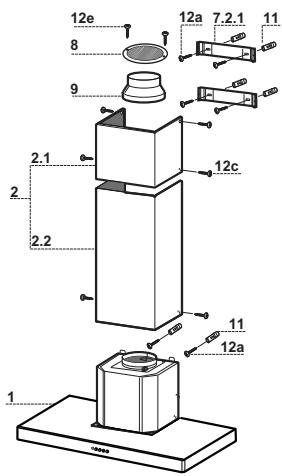

12e 8 9 2.1 2 2.2 1 12a 7.2.1 11 12c 11 12a 1

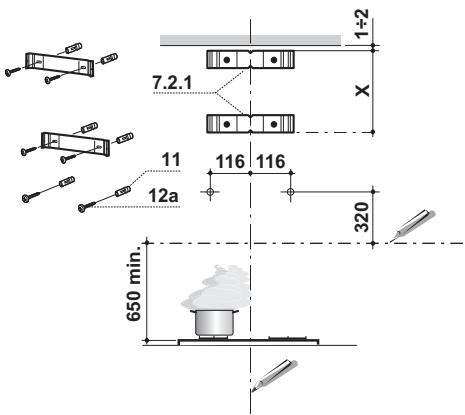

Sienu urbšana un skavu stiprināšana

7.2.1 1÷2 X 11 116 116 12a 320 650 min.

Atzīmes uz sienas:

• Novelciet vertikālu līniju uz balsta sienas līdz griestiem, vai, ja tas ir praktiskāk, tās vietas centrā, pie kuras atsūcējs tiks uzstādīts.
• Novelciet horizontālu līniju 650 mm virs plīts virsmas. Pielieciet skavu 7.2.1 pie sienas kā parādīts apmēram 1-2 mm no griestiem vai augšējā ierobežojuma, salāgojot centru (ierobi) ar vertikālo atsauces līniju.
• Atzīmējiet uz sienas skavas atveru centrus.
• Pielieciet skavu 7.2.1 pie sienas kā parādīts par X mm zemāk par pirmo skavu (X = augšējas dūmvada daļas augstums), apvienojot centru (ierobi) ar vertikālo līniju.
• Atzīmējiet uz sienas skavas atveru centrus.
• Atzīmējiet atsauces punktu kā parādīts, 116 mm no vertikālās atsauces līnijas un 320 mm virs horizontālās atsauces līnijas.
• Atkārtojiet šo darbību otrā pusē.
• Izurbiet 8 mm atveres atzīmētajos centra punktos.
• Ievietojiet tapas 11 atverēs.
• Fiksējiet skavas, izmantojot komplektā ietvertās 12a skrūves (4,2 x 44,4).
• Ievietojiet divas komplektā ietvertās skrūves 12a (4,2 x 44,4) tvaika nosūcēja fiksācijas atverēs, atstājot atstarpi 5-6 mm starp sienu un skrūves galviņu.

Atsūcēja korpusa uzstādīšana

• Pirms pievienojat atsūcēja korpusu, pievelciet divas skrūves Vr, kas atrodas korpusa montāžas punktos.
• Uzākējiet korpusu uz skrūvēm 12a.
  • Līdz galam pievelciet atbalsta skrūves 12a.
• Noregulējiet skrūves Vr līdz atsūcēja korpusa līmenim.

Vr 12a

Savienojums

CAURULVADU VERSIJAS IZPLÜDES SISTÉMA

Uzstādot cauruļvada versiju, pievienojiet nosūcēju dūmvadam, izmantojot elastīgu vai cietu cauruli ∅ 150 vai 120 mm, izvēli atstājiet uzstādītāja ziņā.

• Lai uzstādītu ø 120 mm gaisa izplūdes savienojumu, ievietojiet samazinātāja uzmavu 9 tvaika nosūcēja korpusa izvadē.
• Fiksējiet cauruli ar atbilstošām caurules skavām (nav ietverti).
• Izņemt iespējamos aktivētās ogles filtrus.

Ø 150 Ø 120 9

RECIRKULĀCIJAS VERSIJAS IZPLŪDE

• Izgrieziet ø 125 atveri visos plauktos, zem kuriem tiks uzstādīts atsūcējs.
• Ievietojiet samazinātāja atloci 9 atsūcēja korpusa izvadē.
• Savienojiet atloci ar izplūdi plauktā virs atsūcēja ar elastīgu vai cietu ø120 mm cauruli.
• Fiksējiet cauruli ar atbilstošām caurules skavām (nav ietvertas komplektā)
• Piestipriniet izplūdes režgi 8 pie recirkulācijas gaisa izplūdes, izmantojot 2 komplektā ietvertās skrūves 12e (2,9 x 9,5).
• Pārliecinieties, ka aktīvās ogles filtri ir uzstādīti.

12e 8 Ø 125 9

ELEKTRISKAIS SAVIENOJUMS

• Pievienojiet elektrotiklam ar divu polu slēdža palīdzību, kam saskares atstarpe ir vismaz 3 mm.
• Iznemiet tauku filtrus (skatiet sadaļu „Apkope”), pārliecinoties, ka padeves kabelis ir pareizi ievietots kontaktligzdā, kas atrodas ventilatora sānos.

Augšējais izplūdes dūmvads

• Nedaudz paplašiniet augšējā dūmvada abas puses un aizākējiet tās aiz skavām 7.2.1, pārliecinoties, ka tās labi piegulst.
• Nostipriniet sānus pie skavām ar 4 komplektā ietilpstošajām skrūvēm 12c (2,9 x 9,5).

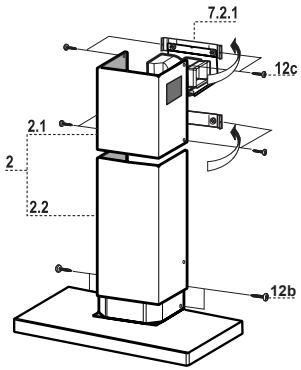

Apakšējais izplūdes dūmvads

• Nedaudz paplašiniet augšējā dūmvada abas puses un aizākējiet tās starp augšējo dūmvadu un sienu, pārliecinoties, ka tās labi piegulst.
• Fiksējiet apakšējo daļu šķērsām nosūcēja korpusam, izmantojot 2 komplektā ietilpstošās skrūves 12c (2,9 x 9,5).

7.2.1 12c 2.1 2.2 12b

TAUSTIÑŠ		DIODE	FUNKCIJAS
T1	Ātrums	Iesl.	Ieslēdz motoru ar pirmo ātrumu.
			Izslēdz motoru.
T2	Ātrums	Iesl.	Ieslēdz motoru ar otro ātrumu.
T3	Ātrums	Fiksēts	Viegli piespiežot, ieslēdz motoru ar trešo ātrumu.
L	Apgaismojums		Ieslēdz un izslēdz apgaismojuma sistēmu.

Brīdinājums: Ar taustinu T1 izslēdz motoru, izlaižot pirmo ātrumu.

TAUSTIÑŠ		DIODE	FUNKCIJAS
T1	Ātrums	Iesl.	Ieslēdz motoru ar pirmo ātrumu.
			Izslēdz motoru.
T2	Ātrums	Iesl.	Ieslēdz motoru ar otro ātrumu.
T3	Ātrums	Fiksēts	Viegli piespiežot, ieslēdz motoru ar trešo ātrumu.
		Mirgo	Piespiests uz 2 sekundēm.Aktivizē ceturto ātrumu ar laika slēdzi iestatītu uz 6 minūtēm, pēc tam ieslēdzas iepriekš iestatītais ātrums. Piemērots darbībām, kad gatavošanas laikā izdalās daudz tvaiku.
L	Apgaismojums		Ieslēdz un izslēdz apgaismojuma sistēmu.

Brīdinājums: Ar taustiņu T1 izslēdz motoru, vispirms ieslēdzot pirmo ātrumu.

Tauku filtri

METĀLA PAŠBALSTOŠO TAUKU FILTRU TĪRĪŠANA

• Filtri jātīra ik pēc 2 darbības mēnešiem vai biežāk, ja ierīce tiek intensīvi lietota, filtrus var mazgāt trauku mazgājamajā mašīnā.
• Izņemiet filtrus pa vienam, spiežot tos virzienā uz grupas aizmuguri un vienlaicīgi velkot uz leju.
• Izmazgājiet filtrus, uzmanieties, lai nesalocītu. Pirms uzstādīšanas rūpīgi izžāvējiet.
• Uzstādot filtrus atpakal, pārliecinieties, ka rokturis ir redzams no ārpuses.

Aktivētās ogles filtrs (Recirkulācijas versija)

AKTIVETAS OGLES FILTRA MAINA

• Filtrs nav mazgājams un nav atjaunojams, to jāmaina apmēram pēc 4 mēnešu darbības vai biežāk, ja ierīce tiek izmantota intensīvi.
• Nonemiet metāla tauku filtrus.
• Izņemiet piesārņotos aktivētās ogles filtrus, atlaižot fiksācijas ākus.
• Uzstādiet jauno filtru, iekabinot to savā vietā.
• Nonemiet metāla tauku filtrus.

Apgaismojuma vienība

- Par nomaiņu vērsties tehniskajā atbalstā ("Lai iegūtu tehniskā atbalsta kontaktinformāciju").
