HASZNÁLATI ÚTMUTATÓ VALIA FABER

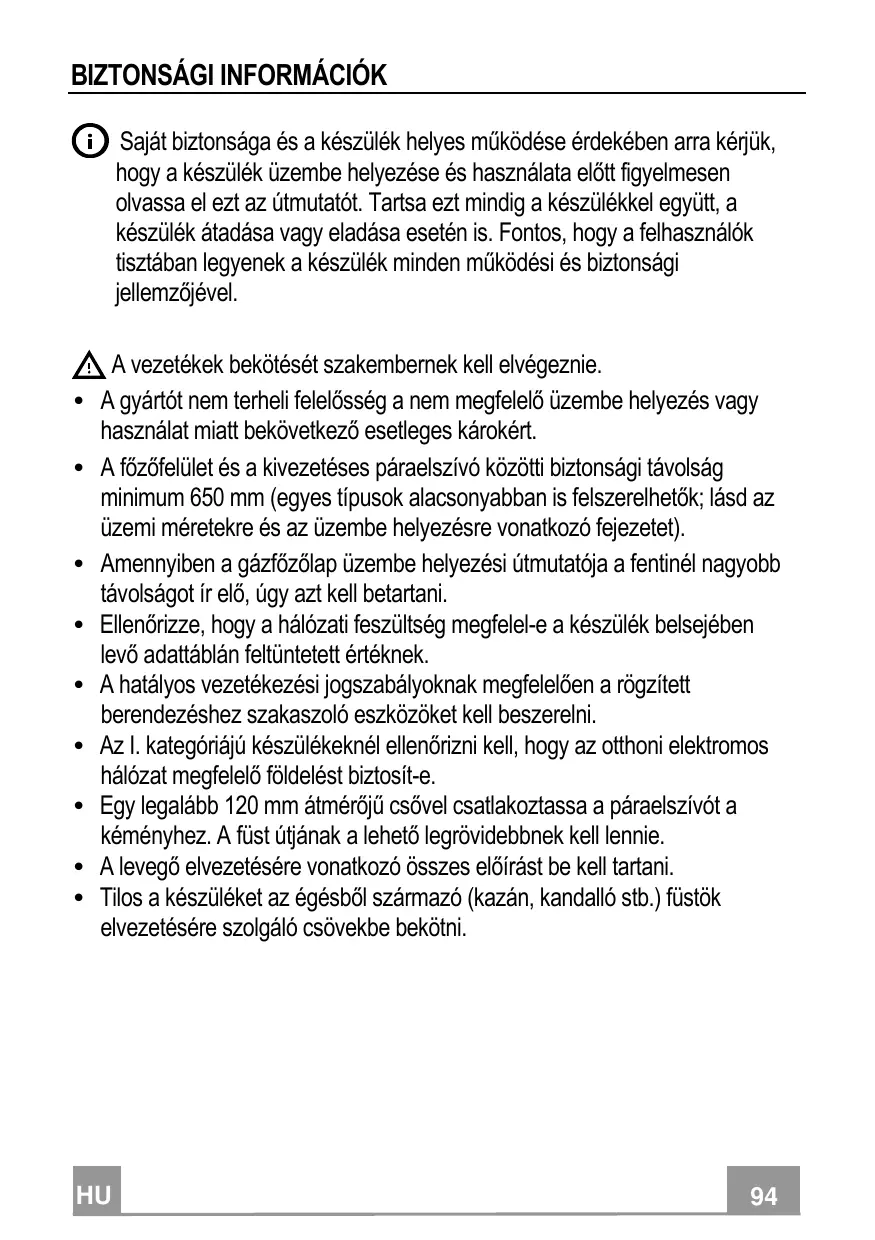

Saját biztonsága és a készülék helyes működése érdekében arra kérjük, hogy a készülék üzembe helyezése és használata előtt figyelmesen olvassa el ezt az útmutatót. Tartsa ezt mindig a készülékkel együtt, a készülék átadása vagy eladása esetén is. Fontos, hogy a felhasználók tisztában legyenek a készülék minden működési és biztonsági jellemzőjével.

A vezetékek bekötését szakembernek kell elvégeznie. A gyártót nem terheli felelősség a nem megfelelő üzembe helyezés vagy használat miatt bekövetkező esetleges károkért. A főzőfelület és a kivezetéses páraelszívó közötti biztonsági távolság minimum 650 mm (egyes típusok alacsonyabban is felszerelhetők; lásd az üzemi méretekre és az üzembe helyezésre vonatkozó fejezetet). Amennyiben a gázfőzőlap üzembe helyezési útmutatója a fentinél nagyobb távolságot ír elő, úgy azt kell betartani. Ellenőrizze, hogy a hálózati feszültség megfelel-e a készülék belsejében levő adattáblán feltüntetett értéknek. A hatályos vezetékezési jogszabályoknak megfelelően a rögzített berendezéshez szakaszoló eszközöket kell beszerelni. Az I. kategóriájú készülékeknél ellenőrizni kell, hogy az otthoni elektromos hálózat megfelelő földelést biztosít-e. Egy legalább 120 mm átmérőjű csővel csatlakoztassa a páraelszívót a kéményhez. A füst útjának a lehető legrövidebbnek kell lennie. A levegő elvezetésére vonatkozó összes előírást be kell tartani. Tilos a készüléket az égésből származó (kazán, kandalló stb.) füstök elvezetésére szolgáló csövekbe bekötni.

• A füstgázok visszaáramlásának megakadályozása érdekében megfelelő szellőzésről kell gondoskodni abban a helyiségben, ahol a páraelszívó mellett nem elektromos üzemű (például gázüzemű) berendezések is vannak. Ha a konyhai elszívót nem villamos készülékekkel együtt használja, a környezeti negatív nyomás nem haladhatja meg a 0,04 mbar értéket, mert csak így kerülhető el az, hogy a készülék visszaszívja a füstgázokat a helyiségbe.
• A levegő nem vezethető ki egy olyan csatornán keresztül, amit a gáz- vagy egyéb tüzelésű készülékek füstelvezetésére használnak.
• A megsérült hálózati zsinór cseréjét kizárólag a gyártó vagy a vevőszolgálat szakembere végezheti.
• A hálózati csatlakozót csak a hatályos előírásoknak megfelelő és jól hozzáférhető konnektorba szabad bedugni.
• A füstelvezetésre vonatkozó műszaki és biztonsági teendőket illetően fontos a helyi hatóságok által előírt szabályok szigorú betartása. FIGYELMEZTETÉS: az elszívó üzembe helyezése előtt el kell távolítani a védőfóliákat.
• Csak a készülékhez megfelelő típusú csavarokat és apró alkatrészeket használjon. FIGYELMEZTETÉS: áramütés kockázatával járhat az, ha nem szereli fel a jelen utasításban foglaltak szerint a rögzítést szolgáló csavarokat vagy eszközöket.
• Tilos optikai eszközökkel (látcső, nagyítóüveg) közvetlenül figyelni.
• Ne készítsen flambírozott ételt az elszívó alatt: ez tűzveszélyes lehet.
• A készüléket 8 évnél nem fiatalabb gyermekek, illetve csökkent fizikai, érzékelési vagy szellemi képességgel rendelkező, megfelelő tapasztalatok és ismeretek nélküli személyek is használhatják szigorú felügyelet mellett, illetve ha ismerik a készülék biztonságos használati módját és a kapcsolódó veszélyeket. Ügyeljen arra, hogy ne játszhassanak gyermekek a készülékkel. A készülék tisztítását és karbantartását nem végezhetik gyermekek, amennyiben nincsenek felügyelve.
• Figyeljen a gyermekekre, hogy ne játszhassanak a készülékkel.

• A készüléket nem használhatják csökkent fizikai, érzékelő vagy szellemi képességgel rendelkező, megfelelő tapasztalatok és ismeretek nélküli személyek (gyerekeket is beleértve), hacsak nem tanítják meg vagy ellenőrzik őket a készülék használatára, illetve használatában. A főzőberendezés használata közben az elérhető alkatrészek nagyon felmelegedhetnek.

• Az előírt időtartam lejárata után tisztítsa meg és/vagy cserélje ki a szűrőket (tűzveszély). Lásd az Ápolás és karbantartás bekezdést.
• Megfelelő szellőzésről kell gondoskodni a helyiségben, amikor a páraelszívót gázzal vagy más tüzelőanyaggal működő készülékekkel egyidejűleg használják (olyan készülékek mellett sem használható, amelyek kizárólag a helyiségbe engedik a levegőt). arra utal, hogy
• A terméken, illetve a csomagoláson látható szimbólum a termék nem kezelhető normál háztartási hulladékként. Az ártalmatlanítandó terméket megfelelő gyűjtőhelyen kell leadni, ahol elvégzik az elektromos és elektronikus alkatrészek újrahasznosítását. Ha Ön gondoskodik a termék megfelelő ártalmatlanításáról, akkor ezzel hozzájárul ahhoz, hogy elkerülhetők legyenek a hulladékká vált termék nem szabályos ártalmatlanítása miatt a környezetre és egészségre nézve potenciálisan káros következmények. A termék újrahasznosításával kapcsolatban a helyi önkormányzat, a háztartási hulladékgyűjtő szolgálat vagy a terméket értékesítő bolt tud részletes tájékoztatással szolgálni.

JELLEMZŐK Helyszükséglet Min. Min. 650mm 650mm Alkatrészek Hiv.

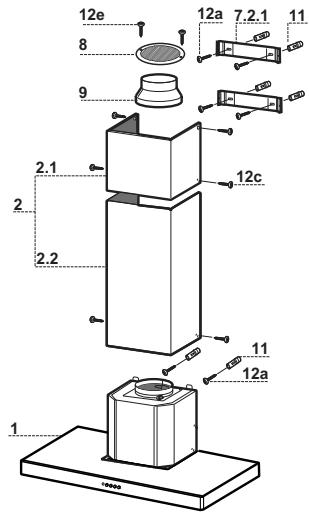

Készülék alkatrészei Készülékház: kezelőszervek, világítás, ventilátorblokk, szűrők Teleszkópszerű kémény: Felső kémény Alsó kémény Irányított rács, 125 mm átm. Szűkítőperem 150-120 mm átm.

Felszerelési alkatrészek Felső kéményt rögzítő kengyel Tiplik 4,2 x 44,4 csavar 2,9 x 6,5 csavar 2,9 x 9,5 csavar

Dokumentáció Használati útmutató 12e 12a 7.2.1

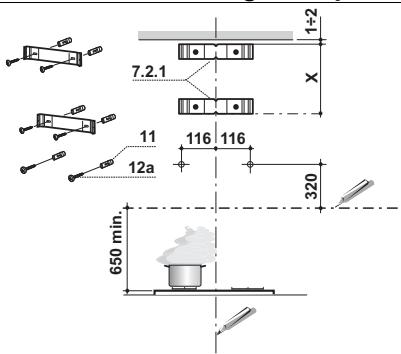

FELSZERELÉS 1÷2 Falfuratok és rögzítési pontok

• egy függőleges vonalat a mennyezetig vagy a felső határig, a készülék felszerelésére szolgáló terület közepén;
• egy vízszintes vonalat a főzőfelület fölött min. 650 mm-es magasságban.
• Illessze az ábra szerinti módon 1-2 mm-re a mennyezettől vagy a felső határtól a 7.2.1 kengyelt úgy, hogy annak közepét (horony) a függőleges segédvonalra helyezi.
• Jelölje be a kengyel furatainak a középpontját.
• Illessze az ábra szerinti módon X mm-re (X = a tartozékként adott felső kémény magassága) az első kengyel alá a 7.2.1 kengyelt úgy, hogy annak közepét (horony) a függőleges segédvonalra helyezi.
• Jelölje be a kengyel furatainak a középpontját.
• Az ábra szerinti módon jelöljön meg egy hivatkozási pontot 116 mm-re a függőleges segédvonaltól és 320 mm-re a vízszintes segédvonal fölött.
• Végezze el ugyanezt az ellenkező oldalon is.
• A bejelölt pontoknál készítsen 8 mm átmérőjű furatokat.
• Helyezze be a furatokba a 11 tipliket.
• A tartozékként adott 12a csavarokkal (4,2 x 44,4) rögzítse a kengyeleket.
• A készülékház rögzítéséhez csavarjon be 2 darabot a tartozékként adott 12a csavarokból (4,2 x 44,4) ügyelve arra, hogy a fal és a csavarfej között 5-6 mm rés maradjon.

A készülékház felszerelése

• A készülékház felakasztása előtt húzza meg a készülékház felakasztási pontjain levő 2 Vr csavart.
• Akassza fel a készülékházat a 12a csavarokra.
• Jól húzza meg a 12a rögzítőcsavarokat.
• A Vr csavarokkal szintezze be a készülékházat.

12a Bekötések LEVEGŐKIMENET (KIVEZETÉSES VÁLTOZAT) Kivezetéses változat esetén a szagelszívó és a levegőkimenet összekötése a felszerelést végző szakember választásától függően 150 vagy 120 mm átmérőjű merev vagy rugalmas csővel történjen. ø 150 ø 120

• A 120 mm átmérőjű csővel való összekötéshez illessze a 9 szűkítőperemet a készülékház kimenetére.
• A cső rögzítéséhez használjon megfelelő csőszorító pántokat. Az ehhez szükséges anyag nem tartozék.
• Vegye ki az esetleges aktív szenes szagszűrőket. LEVEGŐKIMENET (SZŰRŐS VÁLTOZAT)
• A készülék fölötti esetleges konzolon alakítson ki egy 125 mm átmérőjű furatot.
• Helyezze fel a 9 szűkítőperemet a készülékház kimenetéhez.
• Egy 120 mm átmérőjű merev vagy rugalmas csővel csatlakoztassa a peremet a készülék fölötti konzolon levő kimeneti nyíláshoz.
• A cső rögzítéséhez használjon megfelelő csőszorító pántokat. Az ehhez szükséges anyag nem tartozék.
• A 8 irányított rácsot a tartozékként adott 2 darab 12e csavarral (2,9 x 9,5) rögzítse.
• Ügyeljen arra, hogy az aktív szenes szagszűrő a helyén legyen.

• A készüléket olyan kétpólusú megszakító közbeiktatásával kell csatlakoztatni az elektromos hálózathoz, amelyen az érintkezők távolsága minimum 3 mm.
• Vegye le a zsírszűrőket (lásd a “Karbantartás” fejezetet) és ügyeljen arra, hogy a hálózati zsinór csatlakozója helyesen legyen betéve a készülék aljzatába A kémény felszerelése Felső kémény
• A két oldalsó panelt finoman húzza szét, akassza a 7.2.1 kengyelek mögé, majd kattanásig zárja vissza őket.
• A tartozékként adott 4 darab 12c csavarral (2,9 x 9,5) rögzítse oldalról a kengyeleket. Alsó kémény
• A kémény két oldalsó panelét finoman húzza szét, akassza a felső kémény és a fal közé, majd kattanásig zárja vissza őket.
• A tartozékként adott 2 darab 12c csavarral (2,9 x 9,5) rögzítse oldalról az alsó részt a készülékházhoz.

Kezelőlap GOMB LED T1 Sebesség Világít FUNKCIÓK Első sebességfokozaton bekapcsol a motor. A motor kikapcsol. T2 Sebesség Világít Második sebességfokozaton bekapcsol a motor. T3 Sebesség Rögzítve Rövid megnyomásakor bekapcsol a motor.

Be- és kikapcsolja a világítási rendszert. Világítás harmadik sebességfokozaton Figyelem: A T1 gomb megnyomásakor a motor mindig az első sebességfokozaton kapcsol be.

Kezelőlap GOMB LED T1 Sebesség Világít FUNKCIÓK Első sebességfokozaton bekapcsol a motor. A motor kikapcsol. T2 Sebesség Világít Második sebességfokozaton bekapcsol a motor. T3 Sebesség Rövid megnyomásakor harmadik sebességfokozaton bekapcsol a motor. Rögzítve Villog 2 másodpercig lenyomva tartva. 6 percig működik a negyedik sebességfokozat, majd ennek végén a rendszer visszatér az előzetesen beállított sebességre. Nagymennyiségű főzési gőz kezelésére alkalmas.

Világítás Be- és kikapcsolja a világítási rendszert. Figyelem: A T1 gomb megnyomásakor a motor mindig az első sebességfokozaton kapcsol be.

ÁPOLÁS ÉS KARBANTARTÁS

Zsírszűrők AZ ÖNHORDÓ FÉM ZSÍRSZŰRŐK TISZTÍTÁSA

• Mosogatógépben is tisztíthatók, és kb. kéthavonta vagy – nagyon intenzív használat esetén – ennél gyakrabban kell a tisztításukat elvégezni.
• Egyenként vegye ki a szűrőket úgy, hogy a szűrőblokk hátsó részét megnyomja, majd ezzel egy időben lefelé húzza.
• Összenyomás nélkül tisztítsa, majd a visszaszerelés előtt hagyja megszáradni a szűrőket.
• Úgy szerelje őket vissza, hogy a fogantyú a külső látható rész felé essen Szagszűrő (keringetéses változat) AZ AKTÍV SZENES SZAGSZŰRŐ CSERÉJE

• Nem mosható és nem regenerálható, hanem kb. négyhavonta vagy – nagyon intenzív használat esetén – ennél gyakrabban cserélendő.
• Vegye ki a fém zsírszűrőket.
• A megfelelő akasztók segítségével emelje ki az elhasználódott aktív szenes szagszűrőt.
• Úgy szerelje be az új szűrőt, hogy azt beakasztja a helyére.
• Tegye vissza a fém zsírszűrőket. Világítás
• Csere esetén forduljon a vevőszolgálathoz („Vásárlás esetén forduljon a vevőszolgálathoz”).
