ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HBD 495D2E/1-80 HOOVER

1 Προειδοποιήσεις ασφαλείας για την εγκατάσταση σελ. 3
2 Πού να τοποθετήσετε τη συσκευή σελ. 5
3 Διαστάσεις πλυντηρίου ρούχων σελ. 7
4 Εργαλεία εγκατάστασης σελ. 9
5 Διαστάσεις ντουλαπιού σελ. 10
6 Bínteo εγκατάστασης βήμα προς βήμα σελ. 11
7 Πρώτα βήματα για την εγκατάσταση σελ. 12
8 Οδηγίες εγκατάστασης πλυντηρίου ρούχων σελ. 13

8.1 Ρύθμιση των ποδιών πριν από την τοποθέτηση της πόρτας του ντουλαπιού

8.2 Έλεγχος του σωστού ύψους του πλυντηρίου ρούχων στο εσωτερικό του ντουλαπιού

8.3 Τοποθέτηση του προτύπου τοποθέτησης στο πίσω μέρος της πόρτας του ντουλαπιού

8.4 Διάτρηση της πόρτας του ντουλαπιού για την τοποθέτηση των μεντεσέδων

8.5 Διάτρηση της πόρτας του ντουλαπιού για την τοποθέτηση του μαγνήτη κλεισίματος

8.6 Τοποθέτηση των μεντεσέδων και του μαγνήτη στην πόρτα του ντουλαπιού

8.7 Στερέωση της πλάκας και του καπακιού στο πλυντήριο ρούχων

8.8 Προσάρτηση των αποστατών στο πλυντήριο ρούχων

8.9 Τοποθέτηση της πόρτας του ντουλαπιού στο μπροστινό μέρος του πλυντηρίου ρούχων

8.10 Εγκατάσταση του πλυντηρίου ρούχων στο εσωτερικό του ντουλαπιού

8.11 Ρύθμιση των ποδιών

Διαβάστε προσεκτικά αυτές τις οδηγίες πριν ξεκινήσετε την εγκατάσταση. Η ασφάλειά σας είναι πολύ σημαντική για εμάς.

• Εάν η συσκευή χρησιμοποιείται με τρόπο που δεν συνάδει με τα παραπάνω, αυτό μπορεί να μειώσει τη διάρκεια ζωής της συσκευής και να ακυρώσει την εγγύηση του κατασκευαστή.
• Μετά την εγκατάσταση, η συσκευή πρέπει να τοποθετηθεί έτσι ώστε η ηλεκτρική πρίζα να παραμένει προσβάσιμη.
• Κατά τη μεταφορά, μην ακουμπάτε ποτέ την πόρτα στα μπουλόνια μεταφοράς.
  • Συνιστούμε να σηκώνουν το πλυντήριο ρούχων δύο άτομα.
• Εάν το πλυντήριο ρούχων χαλάσει ή σταματήσει να λειτουργεί σωστά, απενεργοποιήστε το, κλείστε την παροχή νερού και μην παρεμβαίνετε στη συσκευή. Οι εργασίες επισκευής θα πρέπει να εκτελούνται μόνο από το Κέντρο Τεχνικής Βοήθειας και θα πρέπει να τοποθετούνται μόνο γνήσια ανταλλακτικά.
• Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο τεχνικό, ο οποίος πρέπει να γνωρίζει και να συμμορφώνεται με τους νόμους που ισχύουν στη χώρα εγκατάστασης και με τις οδηγίες του κατασκευαστή.
• Εάν απαιτείται βοήθεια από τον κατασκευαστή για την αποκατάσταση βλαβών που προκλήθηκαν από εσφαλμένη εγκατάσταση, η βοήθεια αυτή δεν καλύπτεται από την εγγύηση.
  • Αφαιρέστε το υλικό συσκευασίας πριν από τη λειτουργία της συσκευής.

1 Προειδοποιήσεις ασφαλείας για την εγκατάσταση

• Κατά τη διάρκεια της εγκατάστασης, η συσκευή δεν πρέπει να είναι συνδεδεμένη με το ηλεκτρικό δίκτυο.
• Κατά τη διάρκεια της εγκατάστασης, μην χρησιμοποιείτε τη λαβή της πόρτας για να σηκώνετε και να μεταφέρετε τη συσκευή.
• Συνιστάται να φοράτε προστατευτικά γάντια κατά την εγκατάσταση για να αποφύγετε τραυματισμούς από κοψίματα.
• Σε περίπτωση εσφαλμένης εγκατάστασης, παρεμβάσεων στη συσκευή και ακατάλληλης σύνδεσης, η εγγύηση της συσκευής θα καταστεί άκυρη.
• Βεβαιωθείτε ότι το καλώδιο τροφοδοσίας της συσκευής δεν είναι προσβάσιμο μετά την ολοκλήρωση της εγκατάστασης.
• Μετά την εγκατάσταση, το καλώδιο τροφοδοσίας δεν πρέπει να έρθει σε επαφή με κινούμενα μέρη των εξαρτημάτων της κουζίνας (π.χ. συρτάρι) και δεν πρέπει να εκτεθεί σε μηχανική καταπόνηση.
• Κατά την παράδοση της συσκευής στον τελικό χρήστη, ο τεχνικός πρέπει να βεβαιωθεί ότι έχει εγκατασταθεί σωστά.
  • Η συσκευή πρέπει να τοποθετηθεί κάτω από πάγκο εργασίας.
  • Να είστε προσεκτικοί όταν μετακινείτε τη συσκευή, καθώς είναι βαριά.

• Βεβαιωθείτε ότι ο χώρος όπου πρόκειται να εγκατασταθεί η συσκευή είναι συμπαγής.

• Αυτή η συσκευή προορίζεται μόνο για εγκατάσταση σε οικιακά ή παρόμοια περιβάλλοντα, όπως:

• ο χώρος της κουζίνας που προορίζεται για χρήση από το προσωπικό σε καταστήματα, γραφεία και άλλα εργασιακά περιβάλλοντα,
• σε χώρους που είναι διαθέσιμοι στο προσωπικό και τους πελάτες σε ξενοδοχεία, μοτέλ και άλλα οικιστικά περιβάλλοντα,
• κέντρα αισθητικής, ξενοδοχειακά καταλύματα τύπου Bed & Breakfasts (B&Bs).
• Mia diaforetiký χρήση autής της συσκευής από το οικιακό περιβάλλον ή από τις τυπικές λειτουργίες νοικοκυριού, όπως η εμπορική χρήση από πεπειραμένους ή εκπαιδευμένους χρήστες, αποκλείεται ακόμη και στις παραπάνω εφαρμογές.
• Βεβαιωθείτε ότι τα χαλιά ή η μοκέτα δεν εμποδίζουν τη βάση του πλυντηρίου ρούχων ή τους αγωγούς εξαερισμού.
• Μην αφήνετε το πλυντήριο ρούχων εκτεθειμένο στα στοιχεία της φύσης (βροχή, ήλιος κ.λπ.).
  • Μην εγκαθιστάτε τη συσκευή σε ανοιχτό χώρο εκτεθειμένο στα στοιχεία της φύσης.
• Εγκαταστήστε και χρησιμοποιήστε αυτή τη συσκευή σε κλειστό, καλυμμένο, στεγνό και καλά αεριζόμενο περιβάλλον.
  • Αυτή η συσκευή έχει σχεδιαστεί για χρήση σε υψόμετρο έως 2000 μέτρα.
  • Τοποθετήστε τη συσκευή κοντά σε ηλεκτρική πρίζα.
• Χρησιμοποιείτε τη συσκευή μόνο αν είναι εγκατεστημένη σε εντοιχισμένο χώρο, διαφορετικά υπάρχει κίνδυνος τραυματισμού και εγκαυμάτων.

2 Πού να τοποθετήσετε τη συσκευή

• Τοποθετήστε τη συσκευή σε μια καθαρή, επίπεδη και συμπαγή επιφάνεια.
- Οποιαδήποτε βλάβη της συσκευής ή άλλη βλάβη ή απώλεια που προκύπτει από χρήση που δεν συνάδει με οικιακή χρήση ή χρήση στο νοικοκυριό (ακόμη και αν βρίσκεται σε οικιακό περιβάλλον ή περιβάλλον νοικοκυριού) δεν θα γίνεται αποδεκτή από τον κατασκευαστή κατά τον μέγιστο βαθμό που επιτρέπεται από το νόμο.

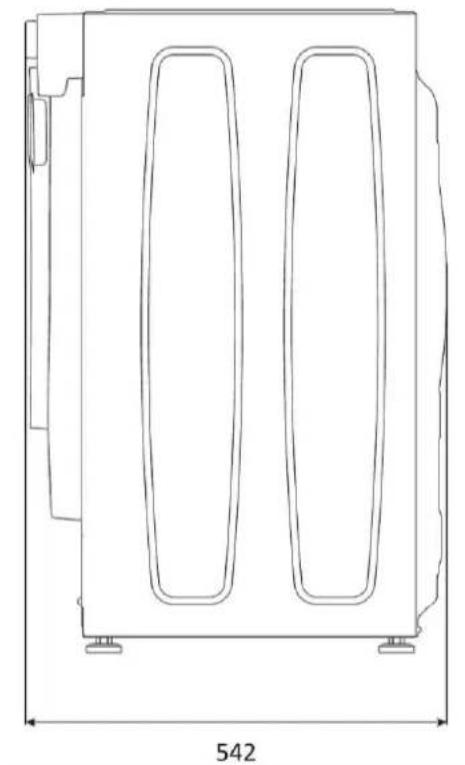

Διαστάσεις σε mm

Πλευρική άποψη

Αξονομετρική πρόσοψη

Ελάχ. 820 - Μέγ. 840 542

3 Διαστάσεις πλυντηρίου ρούχων

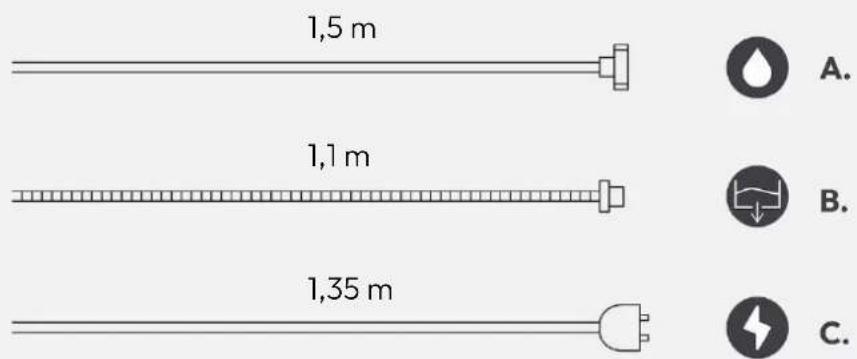

Τοποθέτηση των υδραυλικών εύκαμπτων σωλήνων και του καλωδίου τροφοδοσίας

A. Εύκαμπτος σωλήνας εισόδου νερού 1,1 m από τη στένωση B. Σωλήνας αποστράγγισης νερού i ΣΗΜΕΙΩΣΗ: Ο εύκαμπτος σωλήνας βγαίνει από κάτω, αλλά πρέπει να παραμείνει στερεωμένος περίπου στη μέση του πλυντηρίου ρούχων, όπως έχει κατασκευαστεί.

C. Καλώδιο παροχής ρεύματος

1,5 m 1,1 m 1,35 m A. B. C.

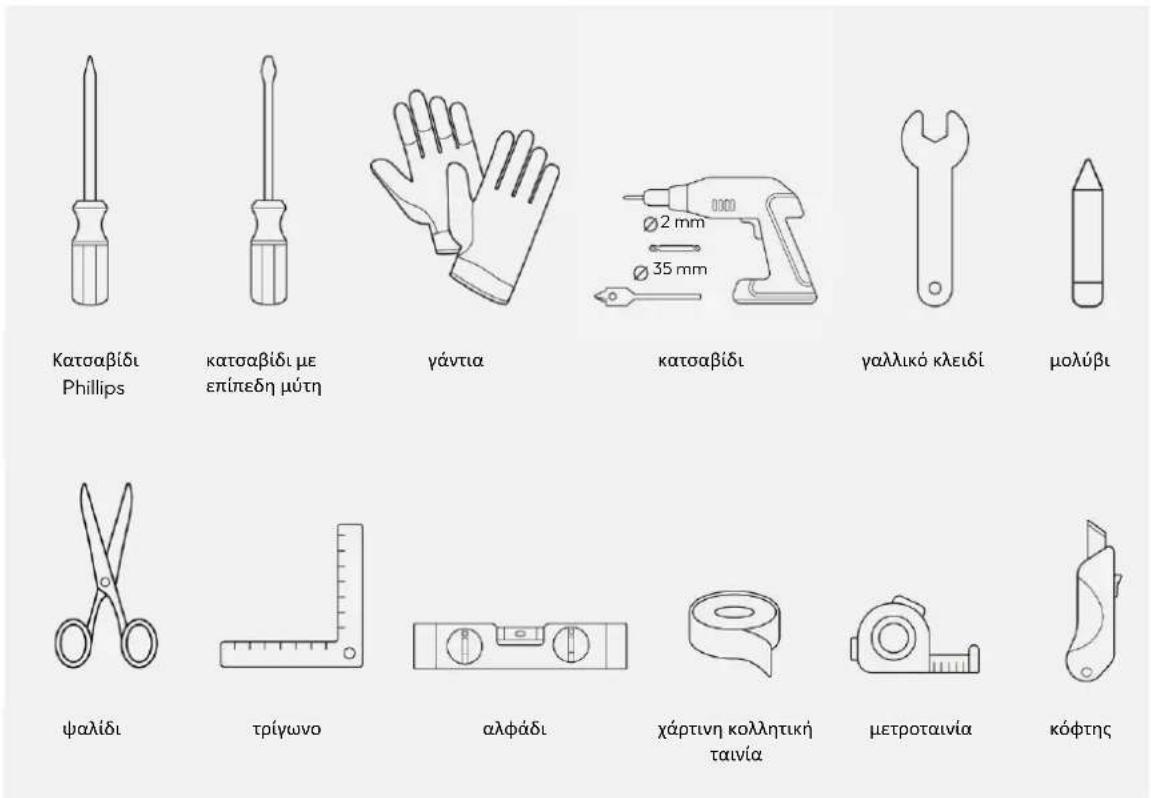

Απαιτούμενα εργαλεία

Κατσαβίδι Phillips κατσαβίδι με επίπεδη μύτη γάντια κατσαβίδι 2 mm 35 mm γαλλικό κλειδί μολύβι ψαλίδι τρίγωνο αλφάδι χάρτινη κολλητική ταινία μετροταινία κόφτης

Εργαλεία που παρέχονται με τη συσκευή

βίδες για μεντεσέδες πόρτας συσκευής βίδες για αποστάτες βίδες για μεντεσέδες πλυντηρίου ρούχων βίδες για πλάκες βίδα για μαγνήτη μεντεσέδες αποστάτες μαγνήτης πλάκες πλαστική υποδοχή για πλάκες καπάκια

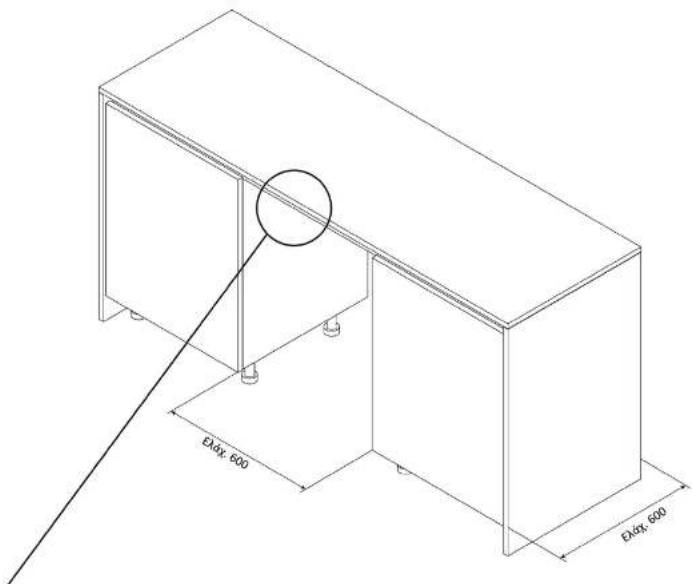

Διαστάσεις σε mm

Αξονομετρική πρόσοψη

Exlóx 600 Exlóx 600
