BEDIENUNGSANLEITUNG HBD 495D2E/1-80 HOOVER

1 Sicherheitshinweise für die Installation S.3
2 Aufstellungsort des Geräts S. 5
3 Abmessungen der Waschmaschine S.7
4 Installationswerkzeuge S.9
5 Abmessungen des Schranks S. 10
6 Schritt-für-Schritt-Installationsvideo S. 11
7 Erste Schritte zur Installation S. 12
8 Installationsanleitung für die Waschmaschine S. 13

8.1 Einstellen der Füße vor der Montage der Schranktür

8.2 Überprüfung der richtigen Höhe der Waschmaschine im Schrank

8.3 Positionierung der Montageschablone auf der Rückseite der Schranktür

8.4 Bohren der Schranktür zur Montage der Scharniere

8.5 Bohren der Schranktür zur Montage des Schließmagneten

8.6 Anbringen der Scharniere und des Magneten an der Schranktür

8.7 Befestigen der Platte und der Abdeckung an der Waschmaschine

8.8 Anbringen der Abstandshalter an der Waschmaschine

8.9 Montage der Schranktür an der Vorderseite der Waschmaschine

8.10 Einbau der Waschmaschine in den Schrank

8.11 Einstellen der Füße

Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie mit der Installation beginnen.

Ihre Sicherheit ist für uns sehr wichtig.

• Sollte das Gerät entgegen diesen Vorschriften betrieben werden, kann dies die Lebensdauer des Gerätes beeinträchtigen und den Garantieanspruch gegenüber dem Hersteller verwirken.
• Nach der Installation sollte das Gerät so aufgestellt werden, dass die Steckdose in Reichweite ist.
• Während des Transports darf die Tür nie gegen die Transportbolzen gelehnt werden.
• Wir empfehlen, die Waschmaschine zu zweit anzuheben.
• Schalten Sie die Waschmaschine bei Störungen oder Fehlfunktionen aus, ziehen Sie den Netzstecker und schließen Sie die Wasserzufuhr. Das Gerät darf in keiner Weise verändert oder manipuliert werden. Reparaturarbeiten dürfen nur vom Kundendienst-Center durchgeführt werden und es dürfen nur Original-Ersatzteile eingebaut werden.
• Die Installation muss von einem qualifizierten Techniker durchgeführt werden, der die im Installationsland geltenden Gesetze und die Anweisungen des Herstellers kennt und beachtet.
• Ist zur Behebung von Störungen, die auf eine unsachgemäße Installation zurückzuführen sind, die Hilfe des Herstellers erforderlich, so fällt diese Hilfe nicht unter die Garantie.

1 Sicherheitshinweise für die Installation

gemäß dieser Anleitung korrekt durchgeführt wird. Bei Schäden durch unsachgemäße Installation haftet der Installateur.

• Die Garantie deckt keine Schäden, die durch unsachgemäße Installation verursacht wurden.
- Während der Installation darf das Gerät nicht an das Stromnetz angeschlossen sein.
- Verwenden Sie während der Installation nicht den Türgriff, um das Gerät anzuheben und zu tragen.
- Bei der Installation sollten Schutzhandschuhe getragen werden, um Schnittverletzungen zu vermeiden.
- Bei unsachgemäßer Installation, Manipulationen am Gerät und unsachgemäßem Anschluss erlischt die Garantie.
- Achten Sie darauf, dass das Netzkabel des Geräts nach der Installation nicht mehr zugänglich ist.
- Das Netzkabel darf nach der Installation nicht mit beweglichen Teilen einer Küche (z.B. Schubladen) in Berührung kommen und keiner mechanischen Belastung ausgesetzt werden.
- Bei der Übergabe des Geräts an den Endnutzer muss sich der Techniker vergewissern, dass das Gerät korrekt installiert wurde.
- Das Gerät muss unter einer Arbeitsplatte aufgestellt werden.

©

2 Aufstellungsort des Geräts

• Stellen Sie das Gerät auf eine saubere, ebene und stabile Fläche.
• Eventuelle Schäden am Gerät oder andere Schäden oder Verluste, die durch eine nicht haushaltsnahe Nutzung hervorgerufen werden sollten (selbst wenn sie in einem Haushalt erfolgen), werden, soweit vom Gesetz ermöglicht, vom Hersteller nicht anerkannt.

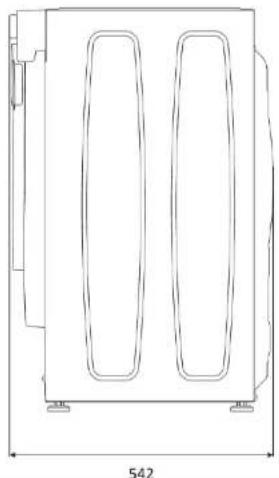

Abmessungen der Waschmaschine

Abmessungen in mm

Seitenansicht

Axonometrische Frontansicht

3 Abmessungen der Waschmaschine

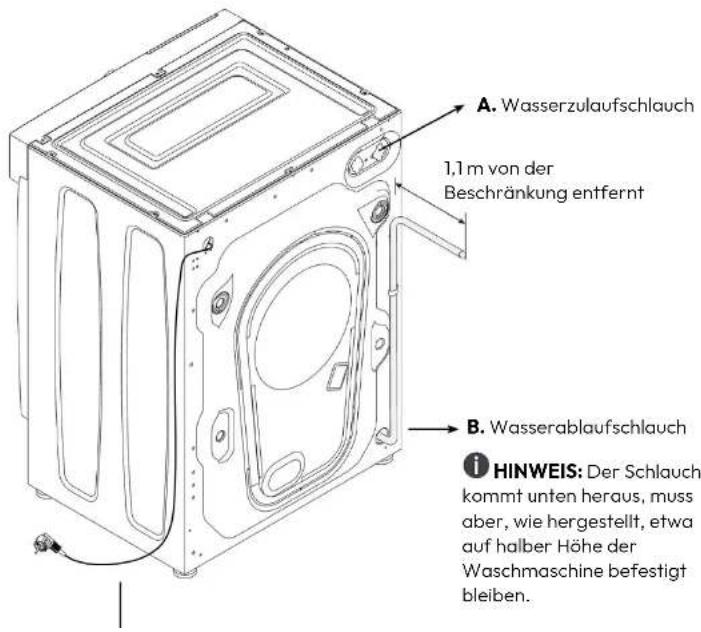

Verlegung der Hydraulikschläuche und des Stromkabels

A. Wasserzulaufschlauch 1,1 m von der Beschränkung entfernt B. Wasserablaufschlauch i HINWEIS: Der Schlauch kommt unten heraus, muss aber, wie hergestellt, etwa auf halber Höhe der Waschmaschine befestigt bleiben.

Installationswerkzeuge

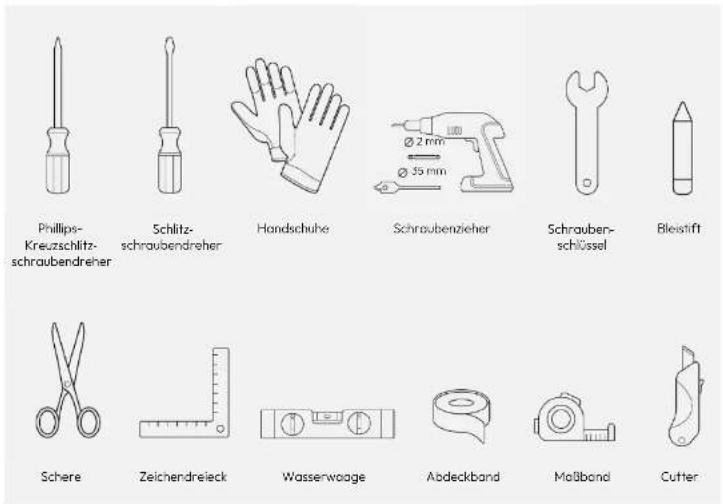

Benötigte Werkzeuge

Phillips- Kreuzschlitz- schraubendreher Schlitz- schraubendreher Handschuhe Ø 2 mm Ø 35 mm Schraubenzieher Schrauben- schüssel Bleistift Schere Zeichendreieck Wasserwoage Abdeckband Maßband Cutter

Mit dem Gerät gelieferte Werkzeuge

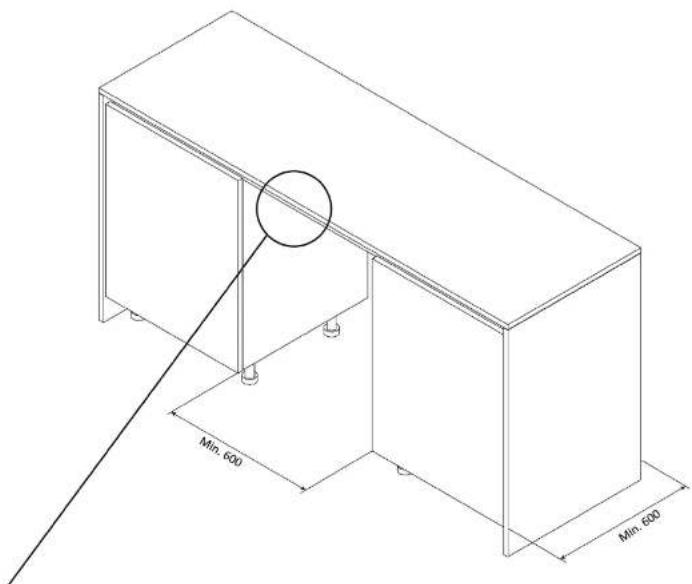

5 Abmessungen des Schranks

Abmessungen in mm

Axonometrische Frontansicht

Schritt-für-Schritt-Installationsvideo

Um das Video zur Geräteinstallation anzusehen, scannen Sie den QR-Code

oder klicken Sie auf den folgenden Link

7 Erste Schritte zur Installation

Lösen Sie die 2 oder 4 Schrauben (A) an der Rückseite der Waschmaschine und entfernen Sie die 2 oder 4 Abstandshalter (B), wie in Zeichnung 1 dargestellt. Decken Sie dann, wie in Zeichnung 2 dargestellt, die 2 bzw. 4 Löcher mit den Abdeckungen aus der Tüte mit den Anweisungen.

Installationsanleitung für die Waschmaschine

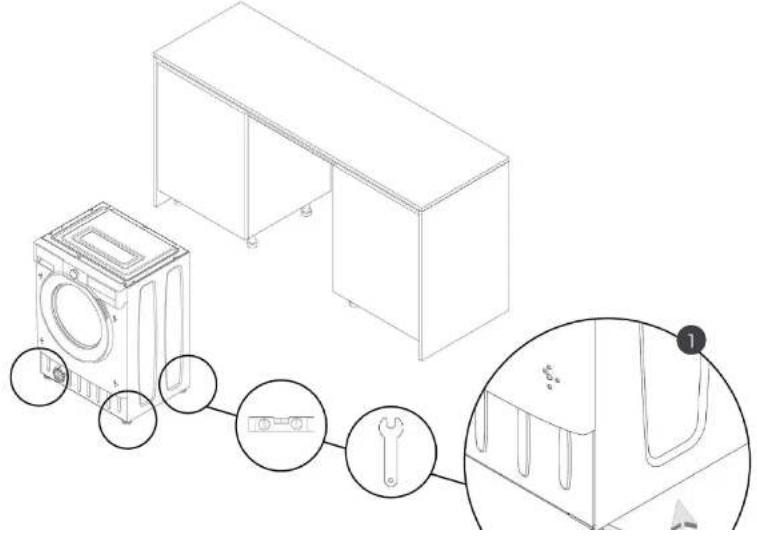

8.1 Einstellen der Füße vor der Montage der Schranktür

Richten Sie die Waschmaschine horizontal aus, indem Sie die Fußmuttern mit einem Schraubenschlüssel im bzw. gegen den Uhrzeigersinn drehen. Stellen Sie die Füße auf die gewünschte Höhe ein und achten Sie darauf, dass sie stabil auf dem Boden stehen (Zeichnung 1). Zum Schluss die Muttern verriegeln (Zeichnung 2).

8 Installationsanleitung für die Waschmaschine

8.2 Überprüfung der richtigen Höhe der Waschmaschine im Schrank

Messen Sie den eventuellen Abstand zwischen dem Anfang der Schranktüren und dem höchsten Punkt der Waschmaschine und markieren Sie dieses Maß auf der Schranktür, die an der Waschmaschine befestigt werden soll.

So können Sie die Montageschablone richtig positionieren, bevor Sie die Schranktür in Schritt 8.3 bohren.

WARNING: Das Maß x kann sogar 0 entsprechen.

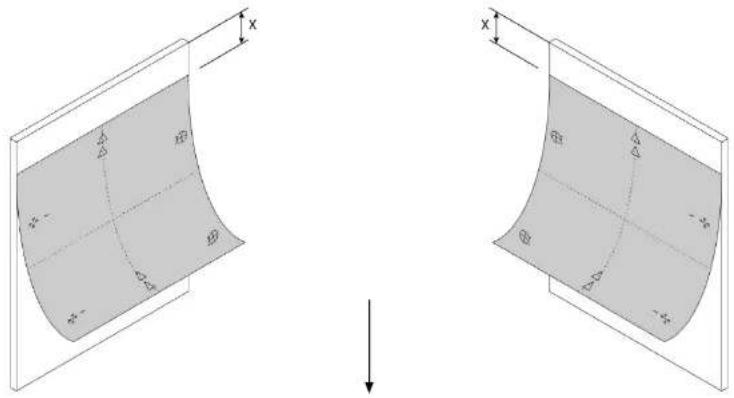

8.3 Positionierung der Montageschablone auf der Rückseite der Schranktür

Nachdem die Öffnungsrichtung der Schranktür festgelegt wurde, legen Sie die mitgelieferte Montageschablone an die Rückseite der Schranktür. Markieren Sie mit einem Zeichendreieck das in Schritt 8.2 ermittelte genaue Maß mit einem Bleistift und positionieren Sie die Montageschablone in Pfeilrichtung. Befestigen Sie sie mit Papierklebeband, bevor Sie mit Schritt 8.4 fortfahren.

Positionierung der Montageschablone für nach links öffnende Schranktür
Positionierung der Montageschablone für nach rechts öffnende Schranktür

8 Installationsanleitung für die Waschmaschine

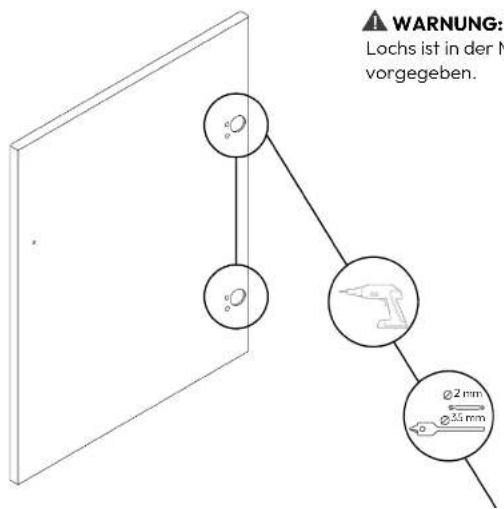

8.4 Bohren der Schranktür zur Montage der Scharniere

Bohren Sie Löcher in die Schranktür, um die Scharniere anzubringen. Verwenden Sie dazu einen 12 mm tiefen ∅35 mm Fräser, je nach gewählter Öffnungsrichtung in der rechten oder linken Position.

WARNING: Lochs ist in der M vorgegeben.

Installationsanleitung für die Waschmaschine

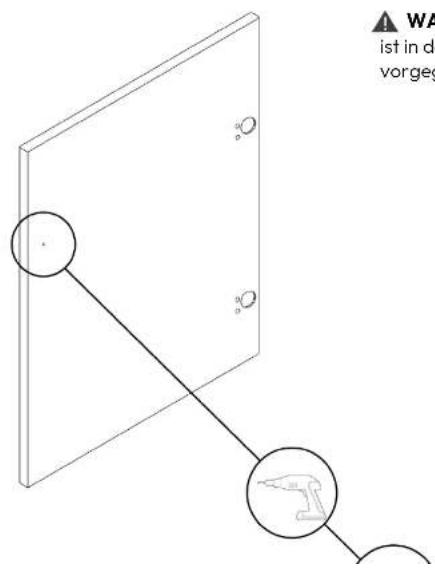

8.5 Bohren der Schranktür zur Montage des Schließmagneten

Bohren Sie Löcher in die Schranktür, um den Schließmagneten zu befestigen, und zwar auf der Seite gegenüber den in Schritt 8.4 gebohrten Scharnierlöchern.

▲ WA ist in d vorgeg

⚠️ WARNUNG: Die Position des Lochs ist in der Montageschablone vorgegeben.

8 Installationsanleitung für die Waschmaschine

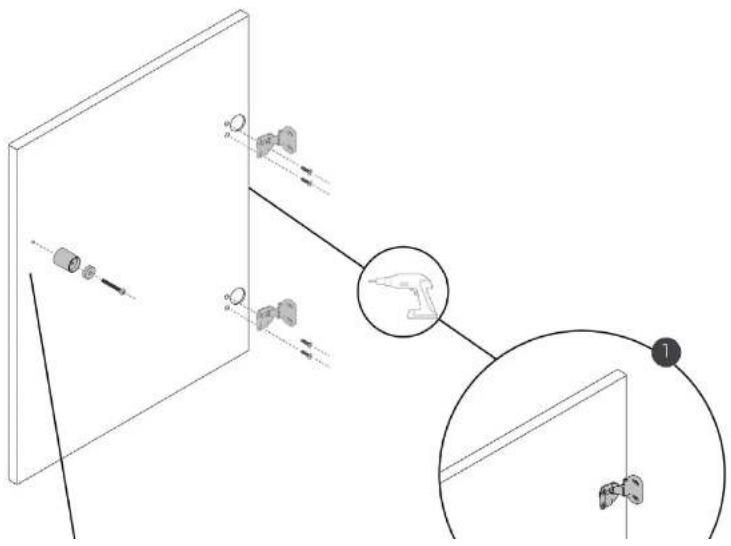

8.6 Anbringen der Scharniere und des Magneten an der Schranktür

Befestigen Sie die Scharniere (Zeichnung 1) und den Magneten einschließlich Abstandshalter (Zeichnung 2) mit den mitgelieferten Schrauben.

Installationsanleitung für die Waschmaschine

8.7 Befestigen der Platte und der Abdeckung an der Waschmaschine

Befestigen Sie die Platte am oberen Teil der Waschmaschine auf der rechten oder linken Seite, indem Sie die Kunststoffstütze dazwischenlegen und die Schrauben eindrehen (Zeichnung 1).

Befestigen Sie auf der Unterseite den Schnappverschluss (Zeichnung 2).

8 Installationsanleitung für die Waschmaschine

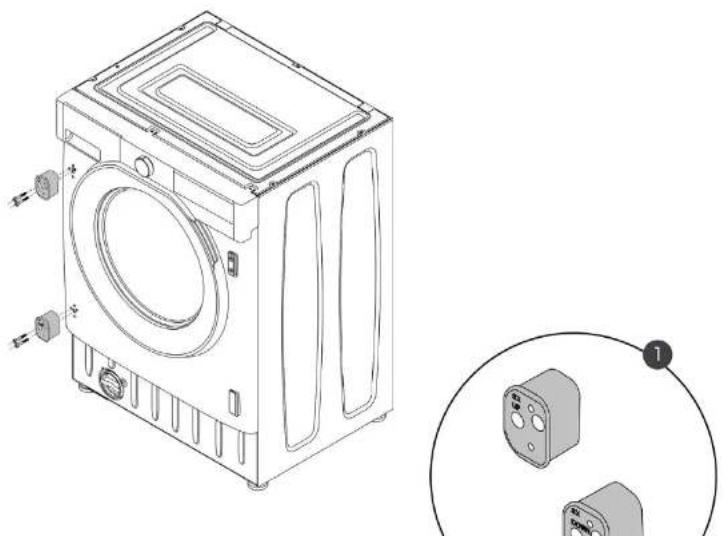

8.8 Anbringen der Abstandshalter an der Waschmaschine

Bringen Sie die richtigen Abstandshalter an der Vorderseite der Waschmaschine an und achten Sie dabei auf die jeweiligen Positionierungsangaben (Zeichnung 1). Befestigen Sie sie dann mit den mitgelieferten Schrauben (Zeichnung 2).

Installationsanleitung für die Waschmaschine

8.9 Montage der Schranktür an der Vorderseite der Waschmaschine

Befestigen Sie die Scharniere, die bereits an der Schranktür montiert sind, an den Abstandshaltern, die in Schritt 8.8 an der Waschmaschine angebracht wurden, wie in der Zeichnung dargestellt.

kg Max. 8

8 Installationsanleitung für die Waschmaschine

8.10 Einbau der Waschmaschine in den Schrank

HINWEIS: Bevor Sie mit dem Einbau fortfahren, bereiten Sie die Wasser- und Stromanschlüsse vor. Siehe Kapitel 9 dieser Anleitung.

Installationsanleitung für die Waschmaschine

8.11 Einstellen der Füße

Wenn die Waschmaschine eingebaut ist, können die vorderen Füße bei Bedarf noch verstellt werden (Zeichnung 1). Befestigen Sie dann den Schranksockel (Zeichnung 2).

9 Wasser- und Stromanschluss

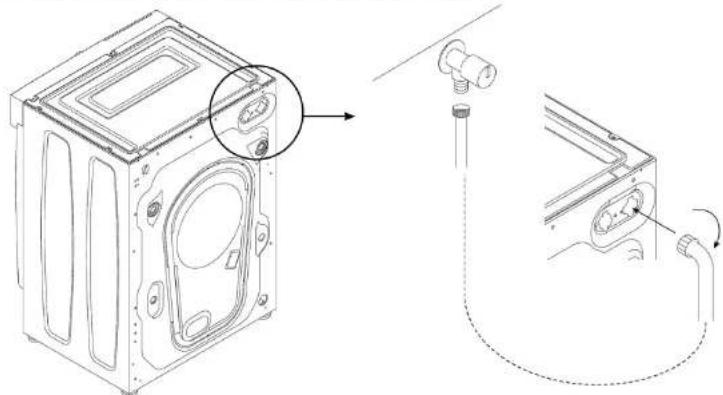

9.1. Anschließen des Zulaufschlauchs

Schließen Sie den mit der Waschmaschine mitgelieferten Zulaufschlauch an der Rückseite des Geräts an. Verbinden Sie ihn dann mit dem Wasserhahn. Verwenden Sie nur den mit der Waschmaschine mitgelieferten Schlauch.

⚠️ WARNING: Alte Schläuche nicht wiederverwenden.

i HINWEIS: Einige Modelle können eins oder mehr der folgenden Merkmale beinhalten:

- HEISS&KALT: Anschluss an die Wasserleitung mit Warm- und Kaltwasser, was größere Energieeinsparungen ermöglicht. Schließen Sie den grauen Schlauch an

Wasser- und Stromanschluss

9

- AQUASTOP: Eine in den Zulaufschlauch eingebaute Sicherheitsvorrichtung, die den Wasserdurchfluss bei einer Beschädigung des Schlauchs blockiert. In diesem Fall erscheint im Fenster "A" eine rote Markierung, die anzeigt, dass der Schlauch ausgetauscht werden muss. Um den Ring zu entfernen, drücken Sie auf die Ausdrehsicherung "B".

- AQUAPROTECT - ZULAUFSCHLAUCH MIT SCHUTZ: Sollte Wasser aus dem primären Innenschlauch "A" austreten, verhindert die transparente Auffanghülle "B" den Wasseraustritt, so dass der Waschzyklus abgeschlossen worden kann. Erzeugen Sie am Ende des Zukunft den Zuluufschlauch, indem Sie

9 Wasser- und Stromanschluss

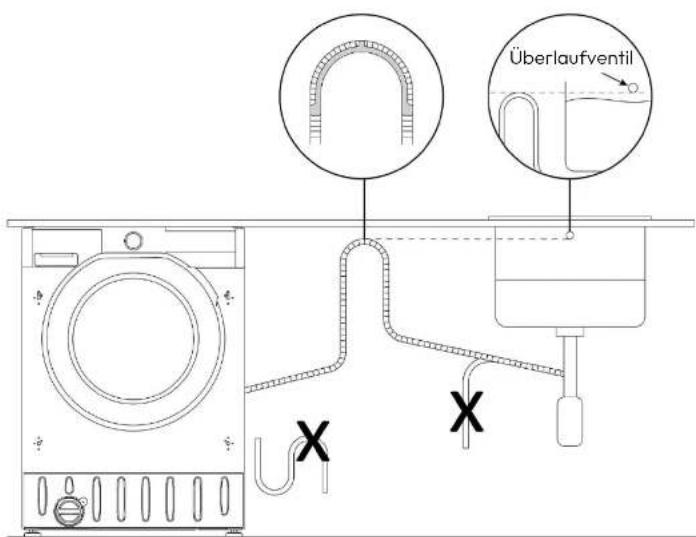

9.2. Richtige Positionierung des Ablaufschlauchs

⚠️ WARNING: Wenn Sie die Waschmaschine an die Wand stellen, achten Sie darauf, dass der Abflussschlauch keine Krümmungen oder Engstellen aufweist.

Überlaufventil X X

9.3. Alternative Anschlussmöglichkeiten

Schließen Sie den Ablaufschlauch an den Wannenrand oder vorzugsweise an einen festen Abfluss mit einer Mindesthöhe von 50 cm und einem größeren Durchmesser als der Waschmaschinenschlauch an.

X Min. 4 cm D cm - Max. 85 cm K. 100 cm~

9 Wasser- und Stromanschluss

9.4. Elektrische Anschlüsse und Sicherheitshinweise

Um den elektrischen Anschluss des Geräts sicher durchführen zu können, beachten Sie bitte die folgenden Warnhinweise:

• Wenn das Stromkabel beschädigt ist, muss es durch ein Kabel oder eine Spezialmontage ersetzt werden, die beim Hersteller oder seinem Kundendienst erhältlich ist.
  • Die elektrischen Daten (Versorgungsspannung und Stromverbrauch) finden Sie auf dem am Gerät angebrachten Typenschild.
• Stellen Sie sicher, dass die elektrische Anlage geerdet ist und mit allen einschlägigen Gesetzen übereinstimmt und dass die Steckdose mit dem Gerätestecker kompatibel ist.
• Generell sollte die Verwendung von Adaptern, Mehrfachsteckern und/oder Verlängerungskabeln vermieden werden.
• Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten an der Waschmaschine den Netzstecker und drehen Sie den Wasserhahn zu.
• Ziehen Sie nicht am Stromkabel oder am Gerät, um den Stecker zu ziehen.
• Vergewissern Sie sich, dass sich kein Wasser in der Trommel befindet, bevor Sie die Tür öffnen.
• Jede unsachgemäße Reparatur, Installation und Wartung kann den Benutzer ernsthaft gefährden.

Wasser- und Stromanschluss

• Um die Gefahr eines Brandes oder eines Stromschlags zu vermeiden, dürfen der Stecker und/oder das Netzkabel nicht beschädigt werden.
• Schließen Sie das Gerät nicht an Mehrfachsteckdosen, Verlängerungskabel oder tragbare Netzteile an.
• Wenn das Gerät am gewählten Standort aufgestellt wird, stellen Sie sicher, dass das Netzkabel nicht eingeklemmt oder beschädigt wird und dass sich an der Rückseite des Geräts keine Mehrfachsteckdosen oder tragbaren Netzteile befinden.

Stromverbrauch

Siehe Typenschild des Geräts.

Fehlerstrom-Schutzschalter (FI-Schutzschalter)

Wir empfehlen die Verwendung eines Fehlerstromschutzschalters (FI-Schutzschalters) mit einem Auslösestrom, der den geltenden Normen entspricht.

⚠️ WARNUNG: Das Gerät darf nicht über ein externes Schaltgerät, wie z.B. eine Zeitschaltuhr, mit Strom versorgt oder an einen Stromkreis angeschlossen werden, der regelmäßig ein- und ausgeschaltet wird. Das Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einem separaten Fernbedienungssystem vorgesehen.

• Stellen Sie sicher, dass die elektrischen Angaben auf dem Typenschild mit der Stromversorgung übereinstimmen.
• Das Gerät wird mit 220-240 VAC/50 Hz Strom betrieben.

9 Wasser- und Stromanschluss

9.5. Zusätzliche Tipps

Bei der Verwendung jedes Geräts müssen bestimmte Grundregeln beachtet werden:

• Verwenden Sie nur die mit dem Gerät gelieferten Schläuche, um es an die Wasserversorgung anzuschließen. Alte Schläuche nicht wiederverwenden.
• Für einen ordnungsgemäßen Betrieb muss der Wasserleitungsdruck konstant zwischen min. 0,1 MPa und max. 1 MPa liegen.
• Wir empfehlen, den Stecker sauber zu halten: Schmutzrückstände auf dem Stecker können Brände verursachen.
• Ziehen Sie nicht am Stromkabel, um das Gerät von der Stromversorgung zu trennen.
• Berühren Sie das Gerät nicht mit nassen Händen oder Füßen.
• Schalten Sie das Gerät bei einer Störung und/oder einem Leistungsverlust aus und berühren Sie es nicht.

10 Übergabe an den Benutzer

Nach Abschluss der Installation:

- Informieren Sie den Renutzer über die wesentlichen Funktionen

Demontage des Geräts

Um das Gerät zu deinstallieren, gehen Sie folgendermaßen vor:

• Trennen Sie das Gerät vom Stromnetz.
- Lösen Sie alle Befestigungsschrauben.
- Heben Sie das Gerät leicht an und ziehen Sie es vollständig heraus.
- Dieses Gerät beschädigt den Schrank nicht, der auch für ein neues Gerät verwendet werden kann.

Entsorgung von Haushaltsgeräten

Dieses Gerät ist gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.

Elektro- und Elektronik-Altgeräte enthalten sowohl Schadstoffe (die Umweltschäden verursachen können) als auch Rohstoffe (die wiederverwendet werden können).

Daher müssen Elektro- und Elektronik-Altgeräte geeigneten Verarbeitungsprozessen unterzogen werden, um Schadstoffe sicher zu entfernen und zu entsorgen und Rohstoffe zu gewinnen und zu recyclen. Jeder Bürger kann einen entscheidenden Beitrag dazu leisten, dass Elektro- und Elektronik-Altgeräte nicht zu Umweltproblemen werden.

Es genügt, ein paar einfache Regeln zu befolgen:
