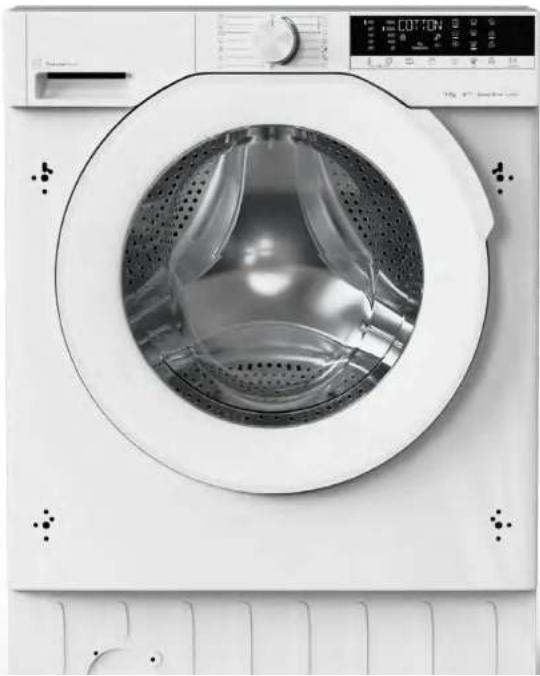

NÁVOD K OBSLUZE HBD 495D2E/1-80 HOOVER

1 Bezpečnostní varování pro instalaci str. 3
2 Kam umístit spotřebič str. 5
3 Rozměry pračky str. 7
4 Montážní nástroje str. 9
5 Rozměry skříně str. 10
6 Video s jednotlivými kroky instalace str. 11
7 První kroky instalace str. 12
8 Pokyny pro instalaci pračky str. 13

8.1 Nastavení noh před montáží dvířek skříně

8.2 Kontrola správné výšky pračky uvnitř skříně

8.3 Umístění montážní šablony na zadní stranu dvířek skříně

8.4 Vrtání dvířek skříně pro montáž závěsů

8.5 Vrtání dvířek skřině pro montáž zavíracího magnetu

8.6 Montáž závěsů a magnetu na dvířka skříně

8.7 Upevnění desky a krytky na pračku

8.8 Připevnění rozpěrek k pračce

8.9 Montáž dvířek skříně na přední stranu pračky

8.10 Instalace pračky do skříně

8.11 Nastavení noh

Před zahájením instalace si pozorně přečtěte tyto pokyny. Vaše bezpečnost je pro nás velmi důležitá.

• Pokud se spotřebič použivá způsobem, který se neslučuje s výše uvedenými způsoby použití, může dojit ke zkrácení jeho životnosti a zneplatnění záruky poskytované výrobcem.
• Po instalaci musí být spotřebič umístěn tak, aby elektrická zásuvka zůstala přístupná.
• Během přepravy nikdy neopírejte dvířka o přepravní šrouby.
  • Doporučujeme zdvihat pračku ve dvou osobách.
• Pokud se pračka porouchá nebo přestane správně fungovat, vypněte ji, vypněte přívod vody a neprovádějte žádné neodborné zásahy. Opravy by mělo provádět pouze středisko technické pomoci a měly by se instalovat pouze originální náhradní díly.
• Instalaci musí provést kvalifikovaný technik, který musí znát a dodržovat zákony platné v zemi instalace a pokyny výrobce.
• Pokud je nutná pomoc výrobce k opravě závad způsobených nesprávnou instalací, na takovou pomoc se nevztahuje záruka.
• Než začnete spotřebič používat, odstraňte obalový materiál.
• Po vybalení spotřebiče zkontrolujte, zda není poškozený; pokud se objeví nějaké problémy, obraťe se na servisní středisko, než přikročite k instalaci,

1 Bezpečnostní varování pro instalaci

• Během instalace nepoužívejte madlo dvířek ke zdvihání a přemisfování spotřebiče.
• Během instalace se doporučuje nosit ochranné rukavice, aby se zamezilo řezným zraněním.
• V případě nesprávné instalace, neodborné manipulace se spotřebičem a nesprávného zapojení pozbývá záruka na spotřebič platnosti.
• Po dokončení instalace zajistěte, aby byl napájecí kabel spotřebiče nepřístupný.
• Po instalaci nesmí napájecí kabel přicházet do styku s pohyblivými částmi kuchyňského nábytku (např. zásuvkou) a nesmí být vystaven mechanickému namáhání.
• Při předávání spotřebiče koncovému uživateli se musí technik ujistit, že spotřebič je správně nainstalován.
• Spotřebič musí být umístěn pod pracovní deskou.
• Při přemisťování spotřebiče bud’te opatrní, protože je těžký.
• Ujistěte se, že plocha, na kterou má být spotřebič nainstalován, je pevná.
• Nikdy nezdvihejte pračku za ovladače ani zásuvku na prací prostředek.
• Nedodržení těchto pokynů by mohlo ohrozit vaši bezpečnost.
• Před zahájením instalace zkontrolujte všechny rozměry vestavného prostoru podle pokynů v této příručce. Unpozorňueme, že můžete vyrovnat dvířka

Kam umístit spotřebič

- Tento spotřebič je určen pouze k instalaci v domácnostech nebo podobných prostředích, jako jsou:

• kuchyňské kouty určené personálu v dílnách, kancelářích a na dalších pracovištích;
  – prostory přístupné personálu a zákazníkům v hotelech, motelech a dalších obytných objektech;

• kosmetické salóny a penziony se snídání.

• Použivání tohoto spotřebiče jinde než domácnostech nebo k jiným účelům, než je vedení domácnosti, například komerční použivání odborníky nebo školenými uživateli, je vyloučeno, a to i ve výše uvedených oblastech.

• Ujistěte se, že koberce nezakrývají základnu pračky ani větrací kanály.
• Nevystavujte pračku povětrnostním vlivům (dešti, slunečnímu světlu atd.).
• Neinstalujte tento spotřebič do otevřeného prostoru vystaveného působení povětrnostních vlivů.
• Tento spotřebič instalujte a používejte v uzavřeném, krytém, suchém a dobře větraném prostředí.
• Tento spotřebič je určen k používání v nadmořské výšce do 2000 m.
• Umístěte spotřebič do blízkosti elektrické zásuvky.
• Používejte spotřebič pouze v případě, že je nainstalován ve vestavném prostoru, jinak hrozí nebezpečí zranění a popálení.

2 Kam umístit spotřebič

• Umístěte spotřebič na čistý, rovný a pevný povrch.
• Výrobce nebude akceptovat žádné poškození spotřebiče nebo jiné škody či ztráty vzniklé v důsledku použití neslučitelného s použitím v domácnosti (í když se spotřebič nachází v prostředí domácnosti) v rozsahu, v jakém to povolují právní předpisy.

Rozměry pračky

Rozměry v mm

Pohled ze strany

Axonometrický pohled zepředu

3 Rozměry pračky

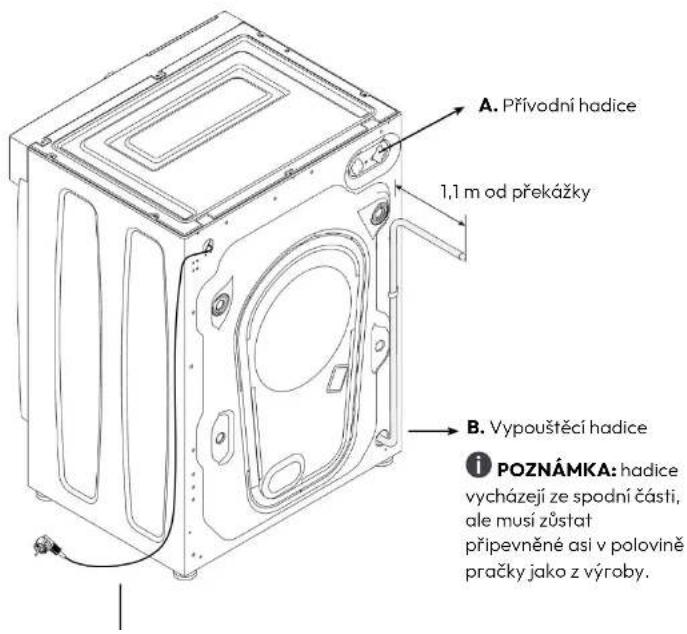

Umístění hadic a napájecího kabelu

A. Přívodní hadice 1,1 m od překážky B. Vypouštěcí hadice i POZNÁMKA: hadice vycházejí ze spodní části, ale musí zůstat připevněné asi v polovině pračky jako z výroby.

Montážní nástroje

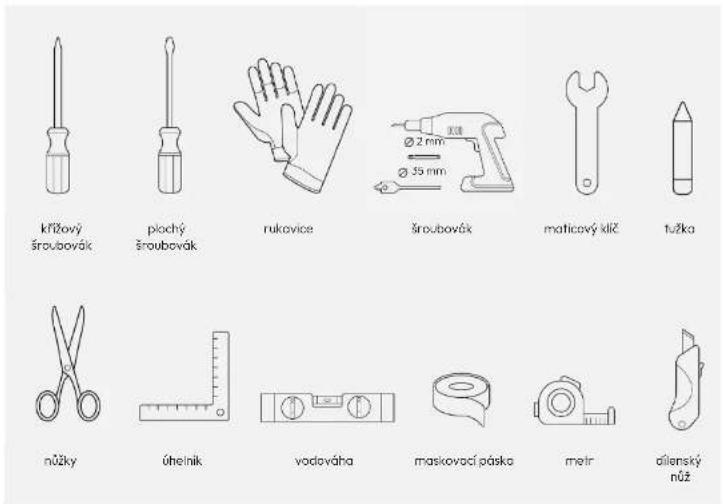

Potřebné nástroje

Nástroje dodávané se spotřebičem

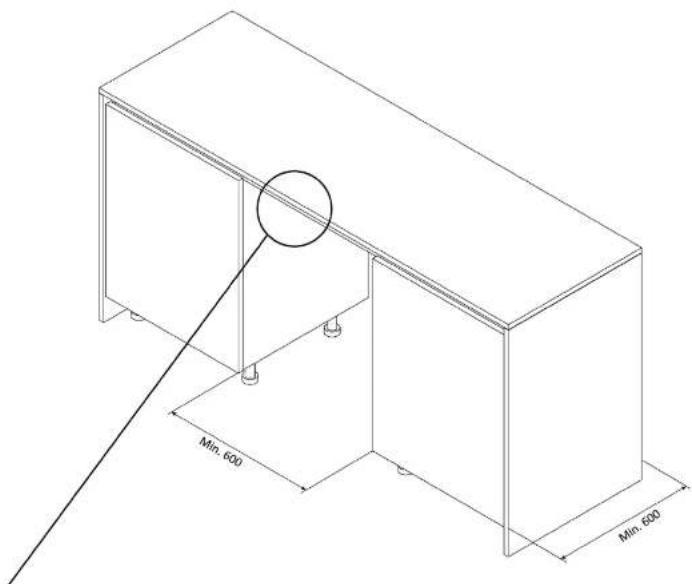

Axonometrický pohled zepředu

Min. 600 Min. 600

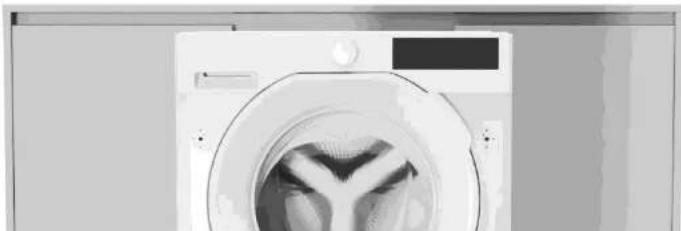

Video s jednotlivými kroky instalace

Chcete-li se podívat na video o instalaci spotřebiče, naskenujte kód QR

nebo klikněte na

následující odkaz

7 První kroky instalace

Odšroubujte 2 nebo 4 šrouby (A) na zadní straně pračky a odstraňte 2 nebo 4 rozpěrky (B), jak je znázorněno na obrázku 1. Potom podle obrázku 2 zakryjte 2 nebo 4 otvory krytkami ze sáčku s pokyny.

8.1 Nastavení noh před montáží dvířek skříně

Vyrovnejte pračku pomocí klíče, kterým budete otáčet matice noh doprava/doleva. Nastavte nohy na požadovanou výšku a ujistěte se, že pevně stojí na podlaze (obrázek 1). Nakonec zajistěte matice (obrázek 2).

8.2 Kontrola správné výšky pračky uvnitř skříně

Pokud je mezi koncem dvířek skřině a nejvyšším bodem pračky nějaké volné místo, změřte tuto vzdálenost a potom přesně vyznačte tento rozměr na dvířka skřině, která budou připevněna k pračce.

Pak budete moci přesně umístit montážní šablonu před vrtáním do dvířek skříně v kroku 8.3.

VAROVÁNÍ: může se stát, že rozměr x bude nulový.

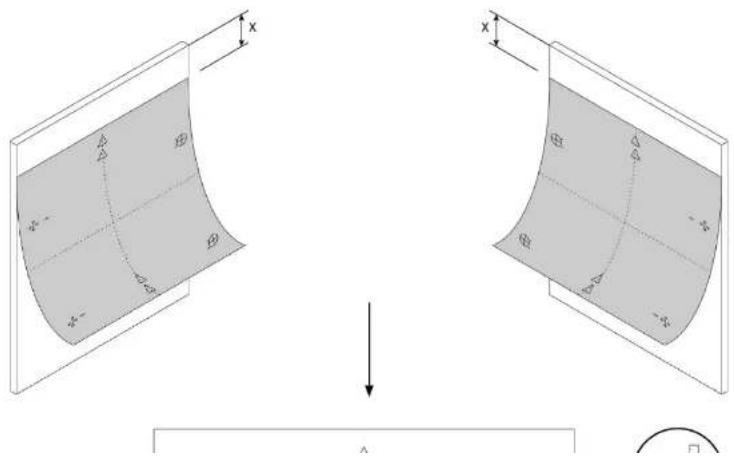

8.3 Umístění montážní šablony na zadní stranu dvířek skřině

Jakmile určite směr otvíráni dvířek skříně, položte dodanou montážní šablonu na zadní stranu dvířek skříně. Pomocí úhelníku vyznačte tužkou přesný rozměr zjištěný v kroku 8.2 a umístěte montážní šablonu ve směru šipek. Než přikročíte ke kroku 8.4, upevněte ji papírovou páskou.

Umístění montáží šablony pro dvířka skřině s levým otvíráním
Umístění montáží šablony pro dvířka skřině s pravým otvíráním

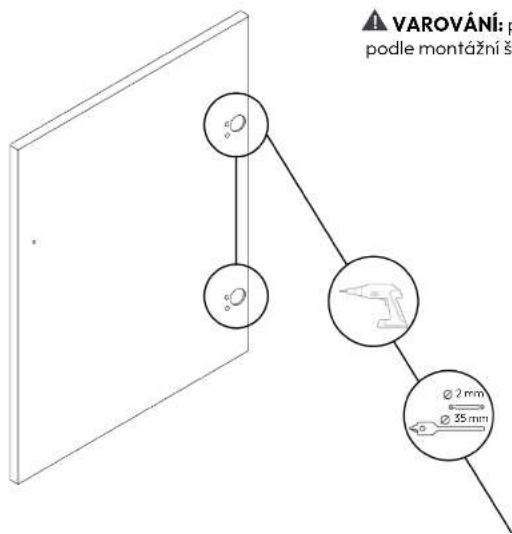

8.4 Vrtání dvířek skříně pro montáz závěsů

Vyvrtejte do dvířek skříně otvory pro montáž závěsů; použijte vrták o délce 12 mm a průměru 35 mm v pravé nebo levé poloze v závislosti na zvoleném směru otvírání.

VAROVÁNÍ: podle montážní še Ø 2 mm Ø 35 mm

Pokyny pro instalaci pračky

8.5 Vrtání dvířek skříně pro montáž zavíracího magnetu

Vyvrtejte do dvířek skřině otvory pro připevnění zavíracího magnetu, a to na opačné straně, než jsou otvory pro závěsy vytvořené v kroku 8.4.

▲ VA určete

VAROVÁNÍ: polohu otvoru

určete podle montážní šablony.

8 Pokyny pro instalaci pračky

8.6 Montáž závěsů a magnetu na dvířka skříně

Pomocí dodaných šroubů připevněte závěsy (obrázek 1) a magnet včetně rozpěrky (obrázek 2).

8.7 Upevnění desky a krytky na pračku

Upevněte destičku do pravé nebo levé polohy v horní části pračky tak, že nasadíte plastový držák a zašroubujete šrouby (obrázek 1). Ve spodní části připevněte nasazovací krytku (obrázek 2).

8.8 Připevnění rozpěrek k pračce

Na přední stranu pračky umístěte správné rozpěrky, přitom věnujte pozornost označení polohy na každé z nich (obrázek 1). Potom je připevněte pomocí dodaných šroubů (obrázek 2).

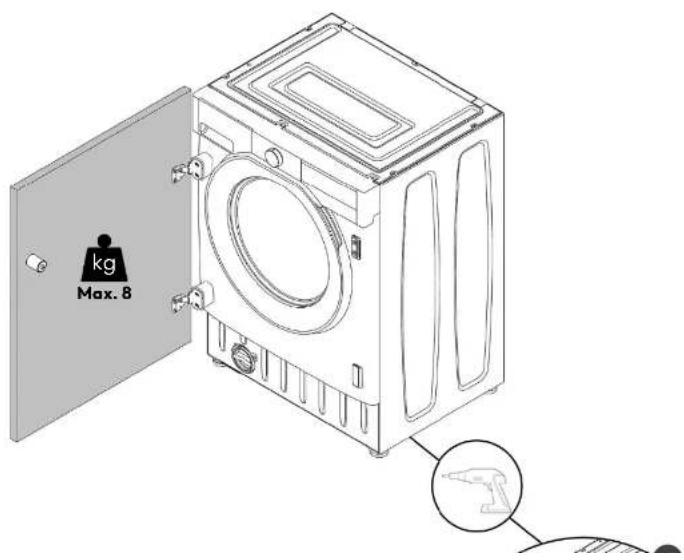

8.9 Montáž dvířek skřině na přední stranu pračky

Upevněte závěsy, které jsou již namontované na dvířkách skříně, na rozpěrky připevněné k pračce v kroku 8.8, jak je znázorněno na obrázku.

kg Max. 8

8 Pokyny pro instalaci pračky

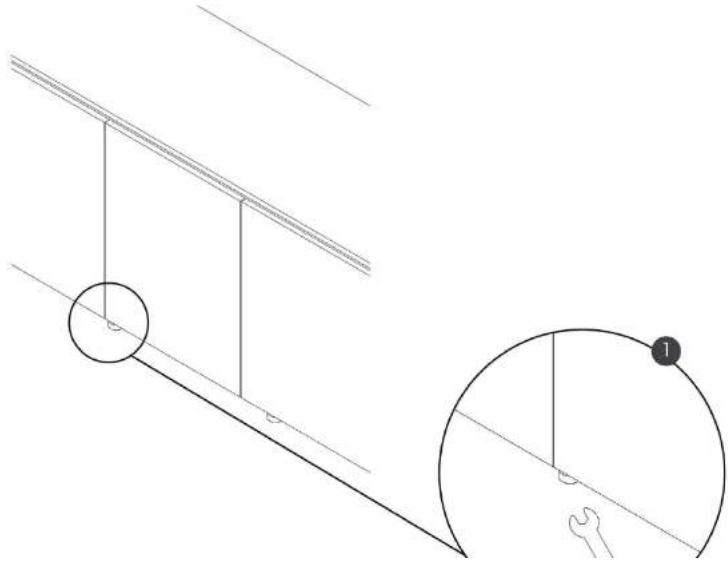

8.10 Instalace pračky do skřině

POZNÁMKA: Než přikročite k vestavné instalaci, připojte vodu a elektrinu. Viz kapitola 9 v této příručce.

Po vestavění pračky můžete v případě potřeby upravit nastavení předních noh (obrázek 1). Potom namontujte podlahovou lištu skříně (obrázek 2).

9.1. Připojení přívodní hadice

Připojte přívodní hadici dodanou s pračkou k zadní straně spotřebiče. Potom ji připojte ke kohoutku; použijte pouze hadici dodanou s pračkou.

⚠️ VAROVÁNÍ: Nepoužívejte opakovaně staré sady hadic.

POZNÁMKA: Některé modely mohou mít jednu nebo více z následujících funkcí:

- HOT&COLD: Uspořádání připajek k vodovodnímu potrubí s teplou a studenou vodou, které zaručuje větší úsporu energie. Připojte šedou hadici ke kohoutku studené vody a červenou hadici ke kohoutku teplé vody. Spotřebič lze také připoit pouze ke studené vodě: v takovém připadě se mohou některé proaramv

Připojení vody a elektriny

9

- AQUASTOP: Bezpečnostní zařízení vestavěné v přívodní hadici, které zablokuje průtok vody v případě poškození hadice. Dojde-li k tomu, v okénku „A“ se objeví červená značka, která znamená, že je třeba vyměnit hadici. Chcete-li odstranit kroužek, zatlačte pojistku „B“.

- AQUAPROTECT - PŘÍVODNÍ HADICE S CHRÁNIČEM: Jestliže uniká voda z primární vnitřní hadice „A“, průhledný záchytný plášť „B“ zamezí jejímu úniku, aby se mohl dokončit prací cyklus. Na konci cyklu kontaktujte středisko technické pomoci se žádostí o výměnu přívodní hadice.

9 Připojení vody a elektriny

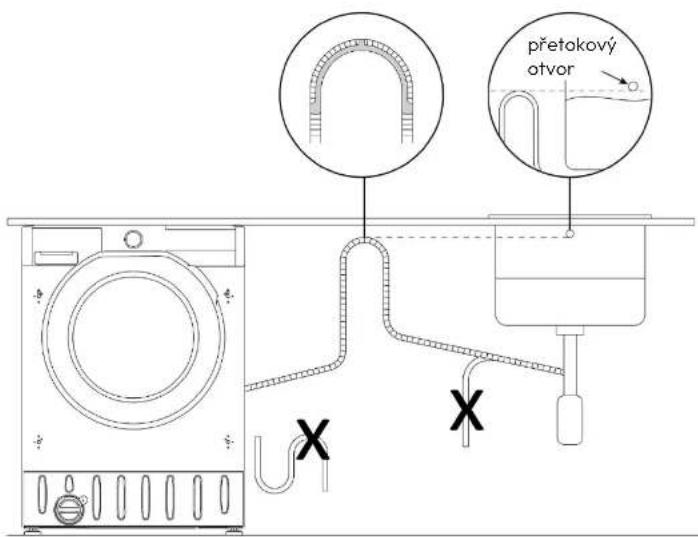

9.2. Správné umístění vypouštěcí hadice

⚠ UPOZORNĚNÍ: Při umisťování pračky ke stěně se ujistěte, že vypouštěcí hadice není zalomená ani přiškrcená.

přetokový otvor X X

Připojení vody a elektriny

9.3. Alternativní možnosti připojení

Připojte vypouštěcí hadici k okraji vany, nebo raději k pevné výpusti s minimální výškou 50 cm a větším průměrem, než má hadice pračky.

Max. 100 cm~ 1.50 cm - max. 85 cm Min. 4 cm

9.4. Elektrické zapojení a bezpečnostní pokyny

Věnujte pozornost následujícím varováním pro bezpečné elektrické zapojení spotřebiče:

• Pokud se poškodí napájecí kabel, musí být nahrazen kabelem nebo speciální sestavou, kterou dodává výrobce nebo jeho technické servisní oddělení.
• Údaje o napájení (napájecím napětí a spotřebě) lze najít na typovém štítku nalepeném na spotřebiči.
• Ujistěte se, že elektrický systém je uzemněný a vyhovuje všem platným zákonům a že je zásuvka kompatibilní se zástrčkou spotřebiče.
• Všeobecně se nedoporučuje používat adaptéry, rozdvojky, ani prodlužovací kabely.
• Před jakýmkoli čištěním a údržbou odpojte pračku od napájení a zavřete vodovodní kohoutek.
• Při odpojování spotřebiče od napájení netahejte za napájecí kabel ani spotřebič.
• Před otevřením dvířek se ujistěte, že v bubnu není žádná voda.
• Nesprávná oprava, instalace a údržba mohou vážně ohrozit uživatele.
• Výrobce nepřijímá žádnou odpovědnost za přímé nebo nepřímé škody způsobené nesprávnou instalací, údržbou nebo opravou. Dále není odpovědný

Připojení vody a elektriny

• Nepoškod'te zástrčku a/nebo napájecí kabel, aby se zamezilo nebezpeči požáru nebo úrazu elektrickým proudem.
• Nepřipojujte spotřebič k rozdvojkám, prodlužovacím kabelům nebo přenosným zdrojům napájení.
• Po umístění spotřebiče na zvolené místo se ujistěte, že napájecí kabel není zachycený nebo poškozený a za spotřebičem nejsou žádné rozdvojky nebo přenosné zdroje napájení.

Spotřeba

Viz typový štítek spotřebiče.

Proudový chránič (ochranný jistič)

Doporučujeme použit proudový chránič (ochranný jistič) s vypínacím proudem, který vyhovuje platným normám.

⚠️ VAROVÁNÍ: Spotřebič nesmí být napájen přes externí vypínací zařízení, například přes časovač, ani nesmí být připojen k okruhu, který je pravidelně zapínán a vypínán. Spotřebič není určen k ovládání externím časovým spínačem ani samostatným systémem dálkového ovládání.

• Ujistěte se, že parametry elektrického napájení odpovídají údajům na typovém štítku.
• Spotřebič pracuje s elektrickým napájením 220–240 VAC/50 Hz.
• Během přepravy/přemisfování a po umístění spotřebiče se ujistěte, že se pod ním nezachvtil nanáierí kabel, aby se předešlo jeho přerušení nebo poškození

9 Připojení vody a elektriny

9.5. Další tipy

Při používání jakéhokoli spotřebiče je nutné dodržovat určitá základní pravidla:

• K připojení přívodu vody používejte pouze sadu hadic dodanou se spotřebičem. Nepoužívejte opakovaně staré sady hadic.
• Tlak vody musí být mezi 0,1 MPa a 1 MPa.
• Doporučujeme udržovat zástrčku v čistém stavu; jakékoli usazené nečistoty na zástrčce mohou způsobit požár.
• Neodpojujte spotřebič od napájení taháním za napájecí kabel.
• Nedotýkejte se spotřebiče mokrýma rukama nebo nohama.
• V případě selhání a/nebo ztráty funkčnosti vypněte spotřebič a nemanipulujte s ním.

10 Dodání uživateli

Po dokončení instalace:

• Informujte uživatele o základních funkcích.
- Informujte uživatele o všech aspektech souvisejících s bezpečným používáním

Demontáž spotřebiče

Chcete-li demontovat spotřebič, postupujte podle těchto kroků:

• Odpojte spotřebič od napájení.
• Odšroubujte všechny upevňovací šrouby.
• Nadzdvihněte spotřebič a vytáhněte ho úplně ven.
• Tento spotřebič nepoškodí skřín, także ji lze použít také s novým spotřebičem.

Likvidace spotřebiče

Likvidace spotřebiče

Tento spotřebič je označen v souladu s evropskou směrnici 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ).

OEEZ obsahují jak znečišfující látky (které mohou mít škodlivý vliv na životní prostředí), tak suroviny (které lze znovu využít).

Proto je zapotřebí náležitě zpracovat OEEZ, aby bylo možné bezpečně odstranit a zlikvidovat znečišfující látky a extrahovat a recyklovat suroviny. Každý občan může hrát rozhodující roli při ochranně životního prostředí před OEEZ.

Stačí dodržovat několik jednoduchých pravidel:

- OEEZ by se neměla nikdy vyhazovat do netříděného komunálního odpadu.
