Τύπος προϊόντος	Απορροφητήρας
Μάρκα	Electrolux
Μοντέλο	EFC 9540x
Ελάχιστη απόσταση από εστία	650 mm
Διάμετρος εξαγωγής αέρα	120 ή 150 mm
Αριθμός ταχυτήτων	4 (ταχύτητα 1, 2, 3 και εντατική)
Καθυστερημένη απενεργοποίηση	Ναι (20 λεπτά σε σβηστό/1η, 15 λεπτά σε 2η, 5 λεπτά σε 3η)
Φωτισμός	Λάμπα αλογόνου 20 W (αντικαταστάσιμη)
Λιποσυλλέκτης	Μεταλλικός, αυτοφερόμενος, πλενόμενος σε πλυντήριο πιάτων
Φίλτρο άνθρακα	Ενεργός άνθρακας, μη πλενόμενος, αντικατάσταση κάθε 4 μήνες
Συναγερμός κορεσμού λιποσυλλέκτη	Μετά από 100 ώρες λειτουργίας (η λυχνία αναβοσβήνει)
Συναγερμός κορεσμού φίλτρου άνθρακα	Μετά από 200 ώρες λειτουργίας (η λυχνία αναβοσβήνει)
Χειρισμός	Κουμπιά με λυχνίες LED
Ηλεκτρική σύνδεση	220-240 V (δείτε την πινακίδα τύπου)
Κλάση	I (απαιτείται γείωση)
Τύπος εγκατάστασης	Έκδοση απαγωγής ή φιλτραρίσματος
Τοποθέτηση	Επιτοίχια τοποθέτηση με τηλεσκοπική καμινάδα
Περιλαμβανόμενα εξαρτήματα	Τηλεσκοπική καμινάδα, φλάντζα μείωσης, σωλήνας με βαλβίδα, βραχίονες στερέωσης, βύσματα, βίδες, οδηγίες χρήσης
Συντήρηση	Υγρό πανί και ουδέτερο καθαριστικό

Συχνές ερωτήσεις - EFC 9540x ELECTROLUX

Πώς καθαρίζω τα λιποσυλλέκτες;

Αφαιρέστε τα φίλτρα σπρώχνοντάς τα προς τα πίσω και τραβώντας τα προς τα κάτω. Πλύνετε τα στο πλυντήριο πιάτων ή με το χέρι με ουδέτερο καθαριστικό. Αφήστε τα να στεγνώσουν και τοποθετήστε τα ξανά με τη λαβή ορατή.

Πώς αντικαθιστώ το φίλτρο άνθρακα;

Αφαιρέστε πρώτα τα μεταλλικά λιποφίλτρα. Λύστε τις γάντζους στερέωσης του φίλτρου άνθρακα, αφαιρέστε το παλιό φίλτρο και τοποθετήστε το νέο. Στερεώστε τις γάντζους και τοποθετήστε ξανά τα λιποφίλτρα.

Πώς μηδενίζω τον συναγερμό φίλτρου;

Βεβαιωθείτε ότι ο κινητήρας είναι σβηστός. Πατήστε το πλήκτρο F για 4 δευτερόλεπτα μέχρι να αναβοσβήσει η λυχνία του πλήκτρου T1. Έτσι μηδενίζεται ο συναγερμός.

Τι σημαίνει το αναβόσβημα της λυχνίας στο πλήκτρο F;

Εάν η λυχνία ανάβει, σημαίνει ότι τα μεταλλικά λιποφίλτρα πρέπει να καθαριστούν (μετά από 100 ώρες λειτουργίας). Εάν η λυχνία αναβοσβήνει, πρέπει επίσης να αντικατασταθεί το φίλτρο άνθρακα (μετά από 200 ώρες λειτουργίας).

Πώς ενεργοποιώ την καθυστερημένη απενεργοποίηση (delay);

Κρατήστε πατημένο το πλήκτρο T3 για περίπου 2 δευτερόλεπτα. Η λυχνία αναβοσβήνει. Η καθυστερημένη απενεργοποίηση γίνεται μετά από 20 λεπτά σε σβηστό/1η ταχύτητα, 15 λεπτά σε 2η ταχύτητα, 5 λεπτά σε 3η ταχύτητα.

Τι πρέπει να κάνω αν ο απορροφητήρας δεν λειτουργεί;

Ελέγξτε αν το φις είναι στην πρίζα και αν η ασφάλεια δεν έχει καεί. Βεβαιωθείτε ότι η τάση δικτύου είναι σωστή. Εάν το πρόβλημα παραμένει, συμβουλευτείτε έναν αναγνωρισμένο τεχνικό.

Μπορώ να χρησιμοποιήσω τον απορροφητήρα χωρίς φίλτρο άνθρακα;

Στην έκδοση απαγωγής (αέρας προς τα έξω) δεν χρειάζεται φίλτρο άνθρακα. Στην έκδοση φιλτραρίσματος (ανακύκλωση) είναι υποχρεωτικό το φίλτρο άνθρακα.

Ποια είναι η ελάχιστη απόσταση μεταξύ της εστίας και του απορροφητήρα;

Η ελάχιστη απόσταση ασφαλείας είναι 650 mm.

Πώς αντικαθιστώ τη λάμπα αλογόνου;

Αφαιρέστε τις 2 βίδες της βάσης της λάμπας, τραβήξτε τη λάμπα από τη βάση, τοποθετήστε μια νέα λάμπα αλογόνου 20 W με τις ακίδες στο περίβλημα και τοποθετήστε ξανά τη βάση με τις βίδες.

Ποια διάμετρο πρέπει να έχει ο αγωγός εξαγωγής αέρα;

Ο αγωγός πρέπει να έχει διάμετρο 120 mm ή 150 mm. Χρησιμοποιήστε την παρεχόμενη φλάντζα μείωσης για 120 mm.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EFC 9540x ELECTROLUX

Εγχειρίδιο οδηγιών ΠΕΡΙΕΧΟΜΕΝΑ

ΣΥΜΒΟΥΛΕΣ ΚΑΙ ΣΥΣΤΑΣΕΙΣ 35
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ....36
ΕΓΚΑΤΑΣΤΑΣΗ....37
XPHΣH....40
ΣΥΝΤΗΡΗΣΗ 42

⚠️ Το παρόν εγχειρίδιο οδηγιών χρήσης αναφέρεται σε πολλά μοντέλα της συσκευής. Είναι δυνατό να περιγράφονται διάφορα εξαρτήματα του εξοπλισμού, που δεν αφορούν τη συσκευή σας.

ΕΓΚΑΤΑΣΤΑΣΗ

• Ο κατασκευαστής δεν φέρει καμία ευθύνη για βλάβες που οφείλονται σε λανθασμένη εγκατάσταση ή στη μη τήρηση των κανόνων της τεχνικής.
• Η ελάχιστη απόσταση ασφαλείας μεταξύ της επιφάνειας των εστιών και του απορροφητήρα πρέπει να είναι 650 mm.
• Βεβαιωθείτε ότι η τάση του δικτύου αντιστοιχεί στην τιμή που αναγράφεται στην πινακίδα στο εσωτερικό του απορροφητήρα.
  • Για συσκευές κλάσης Ι βεβαιωθείτε ότι η οικιακή ηλεκτρική εγκατάσταση εξασφαλίζει σωστή γείωση.
• Συνδέστε τον απορροφητήρα στον αγωγό απαγωγής χρησιμοποιώντας σωλήνα με διάμετρο ίση ή μεγαλύτερη από 120 mm. Η διαδρομή του σωλήνα πρέπει να είναι όσο το δυνατόν συντομότερη.
• Μη συνδέετε το σωλήνα σε αγωγούς απαγωγής καπναερίων που παράγονται από καύση (λέβητες, τζάκια κλπ.).
• Σε περίπτωση που στο δωμάτιο εκτός από τον απορροφητήρα χρησιμοποιούνται και συσκευές που δεν καταναλώνουν ηλεκτρική ενέργεια (π.χ. συσκευές καύσης αερίου), θα πρέπει να προβλέπεται επαρκής αερισμός του χώρου. Εάν η κουζίνα δεν διαθέτει ανοίγματα, δημιουργήστε ένα άνοιγμα που να επτικοινωνεί με το εξωτερικό για να εξασφαλίζεται η είσοδος καθαρού αέρα.

ΧΡΗΣΗ

• Ο απορροφητήρας έχει μελετηθεί αποκλειστικά για οικιακή χρήση και για την απαγωγή των οσμών της κουζίνας.
• Μη χρησιμοποιείτε ποτέ για άλλες χρήσεις τον απορροφητήρα.
• Μην αφήνετε ελεύθερες φλόγες μεγάλης έντασης κάτω από τον απορροφητήρα όταν λειτουργεί.
• Ρυθμίζετε πάντα τις φλόγες έτσι ώστε να μην προεξέχουν πολύ από τον πάτο των σκευών.
• Ελέγχετε τις φριτέζες όταν χρησιμοποιούνται: το καυτό λάδι μπορεί να πάρει φωτιά.
• Μην μαγειρεύετε φαγητά φλαμπέ κάτω από τον απορροφητήρα της κουζίνας. Υπάρχει κίνδυνος πυρκαγιάς.
• Αυτή η συσκευή δεν πρέπει να χρησιμοποιείται από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες ψυχικές ή διανοητικές ικανότητες, ή από άτομα χωρίς πείρα και γνώση, εκτός εάν ελέγχονται ή εκπαιδεύονται στη χρήση της συσκευής από άτομα που ευθύνονται για την ασφάλειά τους.
  • Τα παιδιά πρέπει να επιβλέπονται ώστε να εξασφαλιστεί ότι δεν παιζουν με τη συσκευή.

ΣΥΝΤΗΡΗΣΗ

• Πριν από οποιαδήποτε επέμβαση συντήρησης, αποσυνδέστε τον απορροφητήρα βγάζοντας το φις από την πρίζα ή γυρνώντας το γενικό διακόπτη.
- Η συντήρηση των φίλτρων πρέπει να εκτελείται σχολαστικά και έγκαιρα στα ενδεδειγμένα χρονικά διαστήματα.
• Για τον καθαρισμό των επιφανειών του απορροφητήρα αρκεί να χρησιμοποιήσετε ένα υγρό πανί και ουδέτερο υγρό απορρυπαντικό.

Το σύμβολο Χτο προϊόν ή επάνω στη συσκευασία του υποδεικνύει ότι δεν πρέπει να μ εταχειρίζεστε το προϊόν αυτό ως οικιακό απόρριμμα . Αντιθέτως θα πρέπει να παραδίδεται στο κατάλληλο σημείο συλλογής για την ανακύκλωση ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Εξασφαλίζοντας ότι το προϊόν αυτό διατίθεται σωστά, συμ βάλλετε στην αποτροπή ενδεχόμενων αρνητικών συνεπειών για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα μπορούσαν διαφορετικά να προκληθούν από ακατάλληλο χειρισμό απόρριψης του προϊόντος αυτού. Για λεπτομερέστερες πληροφορίες σχετικά με την ανακύκλωση του προϊόντος αυτού, επικοινωνήστε με το δημαρχείο της περιοχής σας, την τοπική σας υπηρεσία αποκομιδής οικιακών απορριμμάτων ή με το κατάστημα όπου αγοράσατε το προϊόν.

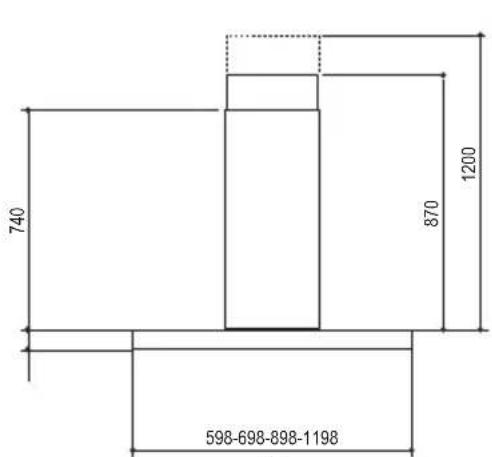

Διαστάσεις

Εξαρτήματα

Ap.	Ποσ.	Εξαρτήματα Προϊόντος
1	1	Κυρίως Σώμα Απορροφητήρα, ολοκληρωμένο με: Πλήκτρα, Φωτισμός, Ανεμιστήρα, Φίλτρα
2	1	Τηλεσκοπική Καμονάδα που περιλαμβάνει:
2.1	1	Επάνω τμήμα
2.2	1	Κάτω τμήμα
9	1	Φλάντζα ∅ 150-120mm
10	1	Πεταλούδα
14.1	2	Επέκταση Σύνδεσης Εξόδου Αέρα
15	1	Σύνδεση Εξόδου Αέρα

Ap.	Ποσ.	Εξαρτήματα Εγκατάστασης
7.2.1	2	Βραχίονες Στήριξης Επάνω Τρήματος Καμινάδας
7.3	1	Υποστήριξη Σύνδεσης Εξόδου Αέρα
11	6	Ούπα
12a	6	Βίδες 4,2 x 44,4
12c	6	Βίδες 2,9 x 9,5

Ποσ. Έγγραφα

1	Εγχειρίδιο οδηγιών

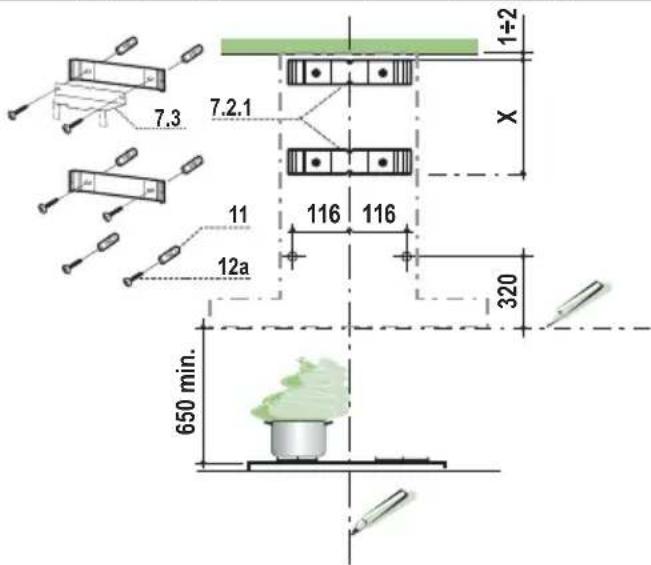

Διάτρηση τοίχου και στερέωση στηριγμάτων

Χαράξτε στον τοίχο:

• μία κατακόρυφη γραμμή ως την οροφή ή έως το ανώτερο σημείο, στο κέντρο της ζώνης που προορίζεται για την εγκατάσταση του απορροφητήρα;
• μια οριζόντια γραμμή σε: 650 mm min. πάνω από την επιφάνεια των εστιών.

Τοποθετήστε το στήριγμα όπως στην εικ. 7.2.1 σε απόσταση 1-2 mm από την οροφή ή από το ανώτερο σημείο, ευθυγραμμίζοντας το κέντρο του (εγκοπές) με την κατακόρυφη γραμμή αναφο- ράς.

• Σημειώστε τα κέντρα των οπών του στηρίγματος.
• Τοποθετήστε το στήριγμα όπως στην εικ. 7.2.1 σε απόσταση Χ ππ κάτω από το πρώτο στήριγμα (Χ = ύψος πάνω καμινάδας του εξοπλισμού), ευθυγραμμίζοντας το κέντρο του (εγκοπές) με την κατακόρυφη γραμμή αναφοράς.
• Σημειώστε τα κέντρα των οπών του στηρίγματος.
• Σημειώστε όπως στην εικόνα ένα σημείο αναφοράς σε απόσταση 116 mm από την κατακόρυφη γραμμή αναφοράς, και 320 mm πάνω στην οριζόντια γραμμή αναφοράς.
• Επαναλάβετε αυτή την ενέργεια από την αντίθετη πλευρά.
  • Ανοίξτε οπές ο 8 mm στα σημεία αυτά.
  • Τοποθετήστε τα ούπα 11 στις οπές.
  • Στερεώστε το κάτω στήριγμα 7.2.1 γρησιμοποιώντας τις βίδες 12a (4,2 x 44,4) που παρέγονται.
• Στερεώστε μαζί το πάνω στήριγμα 7.2.1 και το στήριγμα ρακόρ 7.3 χρησιμοποιώντας τις 2 βίδες 12a (4,2 x 44,4) του εξοπλισμού.
  • Βιδώστε 2 βίδες 12a (4,2 x 44,4) του εξοπλισμού στις οπές για τη στερέωση του σώματος του απορροφητήρα, αφήνοντας απόσταση 5-6 mm ανάμεσα στον τοίχο και την κεφαλή της βίδας.

Τοποθέτηση σώματος απορροφητήρα

• Πριν στερεώσετε το σώμα του απορροφητήρα, σφίξτε τις 2 βίδες Vr που βρίσκονται στα σημεία στήριξης του απορροφητήρα.
  • Στερεώστε το σώμα του απορροφητήρα στις βίδες 12a.
  • Σφίξτε οριστικά τις βίδες στήριξης 12a.
  • Ρυθμίστε τις βίδες Vr για να αλφαδιάσετε το σώμα του απορροφητήρα.

Συνδέσεις

ΣΥΣΤΗΜΑ ΕΞΑΓΩΓΗΣ ΑΕΡΑ ΤΥΠΟΥ ΑΕΡΑΓΩΓΟΥ

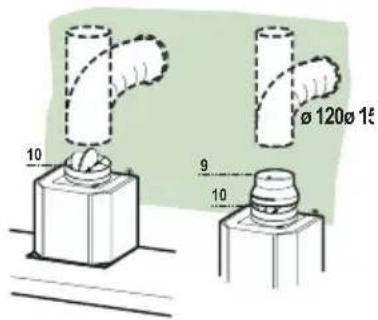

Κατά την εγκατάσταση του τύπου αεραγωγού, συνδέστε τον απορροφητήρα στην καμινάδα χρησιμοποιώντας εύκαμπτο ή άκαμπτο σωλήνα ∅150 ή 120mm. Η επιλογή του σωλήνα αφήνεται στην κρίση του τεχνικού που εκτελεί την εγκατάσταση.

• Για την εγκατάσταση της πεταλούδας 10.
• Για την εγκατάσταση μιας σύνδεσης εξόδου αέρα ∅120mm, εισάγετε την φλάντζα 9 στην πεταλούδα 10.
- Στηρίξτε τον σωλήνα στη θέση του χρησιμοποιώντας αρκετούς σφιγκτήρες (δεν παρέχονται).
• Αφαιρέστε τυχόν φίλτρα ενεργού άνθρακα.

ΕΞΟΔΟΣ ΑΕΡΑ ΜΟΝΤΕΛΟΥ ΑΝΑΚΥΚΛΩΣΗΣ

• Τοποθετήστε από τα πλευρά τις προεκτάσεις 14.1 στο ρακόρ 15.
• Τοποθετήστε το ракόρ 15 στο στήριγμα 7.3 στερεώνοντάς το με μια βίδα.
• Βεβαιωθείτε ότι η έξοδος των προεκτάσεων 14.1 συμπίπτει με τα στόμια της καμινάδας οριζοντίως και καθέτως.
• Συνδέστε το ракόρ 15 στην έξοδο του σώματος απορροφητή- ρα με έναν άκαμπτο ή εύκαμπτο σωλήνα Φ 150 mm, η επιλογή του οποίου επαφίεται στον εγκαταστάτη.
• Βεβαιωθείτε για την παρουσία του φίλτρου ενεργού άνθρακα.

ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ

• Συνδέστε τον απορροφητήρα στο δίκτυο παρεμβάλλοντας δι- πολικό διακόπτη με άνοιγμα επαφών τουλάχιστον 3 mm.
• Βγάλτε τα φίλτρα για λίπη (βλ. παρ. “Συντήρηση”) και βεβαι- ωθείτε ότι ο συνδετήρας του ηλεκτρικού καλωδίου έχει συνδε- θεί σωστά στην υποδοχή της μονάδα αναρρόφησης

Τοποθέτηση καμινάδας

Πάνω καμινάδα

• Ανοίξτε ελαφρά τα δύο πλευρικά χείλη, συνδέστε τα πίσω από τα στηρίγματα 7.2.1 και κλείστε για να ασφαλίσουν.
• Βιδώστε στα πλευρά των στηριγμάτων με τις 4 βίδες 12c (2,9 x 9,5) του εξοπλισμού.
• Βεβαιωθείτε ότι η έξοδος των προεκτάσεων ρακόρ συμπίπτουν με τα στόμια της καμινάδας.

Κάτω καμινάδα

• Ανοίξτε ελαφρά τα δύο πλευρικά χείλη της καμινάδας, τοπο- θετήστε τα μεταξύ πάνω καμινάδας και τοίχου και κλείστε τα για γα ασφαλίσουν.
• Στερεώστε από τα πλευρά το κάτω μέρος στο σώμα του απορροφητήρα με τις 2 βίδες 12c (2,9 x 9,5) του εξοπλισμού.

Ο απορροφητήρας μπορεί να ενεργοποιηθεί κατευθείαν από τον πλήκτρο επιλογής ταχύτητας χωρίς να χρειαστεί να πατήσετε το πλήκτρο 0/1
Πλήκτρο αφής	Βασική Λειτουργία	Ενδεικτικές λυχνίες
	Διπλή Λειτουργία
L	Ανάβει και σβήνει το σύστημα φωτισμού.	πλήκτρο αφής σβηστό	Φωτισμός σβηστός
	Όταν το πλήκτρο πατηθεί για 2 δευτερόλεπτα ανάβει το σύστημα «διακριτικού φωτισμού». Οι λάμπες τροφοδοτούνται με μικρότερη ισχύ 5W περίπου. Η λειτουργία αυτή διακόπτεται αν πατήσετε το πλήκτρο για 2 δευτερόλεπτα ή απλά το πατήσετε σύντομα για να επανέλθει ο κανονικός φωτισμός. Στη λειτουργία «διακριτικού φωτισμού» το πλήκτρο αφής δεν είναι αναμμένο.	πλήκτρο αφής αναμμένο	Φωτισμός αναμμένος
		πλήκτρο αφής σβηστό	Διακριτικός φωτισμός αναμμένος
T1	Όταν πατηθεί ο κινητήρας σβήνει ανεξαρτήτως της ταχύτητας που έχει επιλεγεί.	πλήκτρο αφής αναμμένο	Κινητήρας σε λειτουργία
		πλήκτρο αφής σβηστό	Κινητήρας εκτός λειτουργίας
T2	Όταν πατηθεί ο κινητήρας ρυθμίζεται στην πρώτη ταχύτητα.	πλήκτρο αφής αναμμένο
T3	Με μια σύντομη πίεση ο κινητήρας ρυθμίζεται στην δεύτερη ταχύτητα.	πλήκτρο αφής αναμμένο	Δεύτερη ταχύτητα σε λειτουργία
	Πιέζοντας το πλήκτρο για 2 δευτερόλεπτα η λειτουργία Delay ενεργοποιείται. Δηλαδή : αυτόματη απενεργοποίηση του απορροφητήρα μετά από ορισμένο χρόνο για την εξάλειψη κάθε εναπομένουσας μυρωδιάς . Αυτή η λειτουργία μπορεί να ενεργοποιηθεί στην θέση OFF , στη 1η , 2η και 3η ταχύτητα. Μπορεί να απενεργοποιηθεί πατώντας τα πλήκτρα αφής (Τ) με εξαίρεση το T3 . Η λειτουργία Delay λειτουργεί με τον ακόλουθο τρόπο :1° ταχύτητα / OFF = 20 λεπτά2° ταχύτητα = 15 λεπτά3° ταχύτητα = 5 λεπτά	πλήκτρο αφής αναβοσβήνει	Ενεργοποιημένη η λειτουργία Delay
T4	”Όταν πιεστεί ο κινητήρας ρυθμίζεται στην Τρίτη ταχύτητα.	πλήκτρο αφής αναμμένο
Πλήκτρο αφής	Βασική Λειτουργία	Ενδεικτικές λυχνίες
T5	Όταν πιεστεί το πλήκτρο, ο κινητήρας ξεκινάει στην εντατική ταχύτητα για 5 λεπτά. Μόλις περάσουν τα 5 λεπτά ο απορροφητήρας επιστρέφει στην ταχύτητα που είχε επιλεγεί πριν. Στην περίπτωση που επιλέγεται η εντατική ταχύτητα κατευθείαν από την θέση OFF ο απορροφητήρας θα περάσει στη 1η ταχύτηταμετά τα 5 λεπτά εντατικής ταχύτητας.	πλήκτρο αφής αναμμένο
F	Όταν πατηθεί για 4 δευτερόλεπτα ακυρώνει το προειδοποιητικό σήμα – το T1 αναβοσβήνει - για την αλλαγή φίλτρου. Η διαδικασία αυτή γίνεται όταν ο κινητήρας είναι απενεργοποιημένος.	πλήκτρο αφής αναμμένο	δείχνει ότι τα μεταλλικά φίλτρα έχουν κορεσθεί από λίπος και πρέπει να πλυθούν. Η υπενθύμιση ενεργοποιείται μετά από 100 ώρες λειτουργίας.
		πλήκτρο αφής αναβοσβήνει	Δείχνει ότι το φίλτρο άνθρα-κα έχει κορεσθεί και πρέπει να αντικατασταθεί. Τα μεταλλικά φίλτρα λίπους θα πρέπει να πλυθούν. Η υπενθύμιση αλλαγής φίλτρο άνθρα-κα ενεργοποιείται μετά από 200 ώρες λειτουργίας.

Φίλτρα για λίπη

ΚΑΘΑΡΙΣΜΟΣ ΜΕΤΑΛΛΙΚΩΝ ΦΙΛΤΡΩΝ ΓΙΑ ΛΙΠΗ

Διακοπή του προειδοποιητικού σήματος

• Σβήστε το φωτισμό και τον κινητήρα.
• Πατήστε το πλήκτρο F για 4 δευτερόλεπτα μέχρι η λυχνία T1 να αρχίσει να αναβοσβήνει.

Καθαρισμός των φίλτρων

• Πρέπει να πλένετε αυτά τα φίλτρα το πολύ κάθε δύο μήνες ή πιο συχνά ανάλογα από τη χρήση. Επίσης μπορούν να πλυθούν στο πλυντήριο πιάτων.
• Αφαιρέστε τα φίλτρα ένα-ένα πατώντας τα προς τα πίσω και κάτω.
  • Πλύνετε τα φίλτρα προσέχοντας να μην τα λυγίσετε. Αφήστε τα να στεγνώσουν πριν τα ξανατοποθετήσετε.
• Όταν τοποθετήσετε ξανά τα φίλτρα σιγουρευτείτε η λαβή να είναι ορατή από τη έξω πλευρά.

Το φίλτρο ενεργού άνθρακα δεν πλένεται, δεν ανακυκλώνεται και αντικαθιστάται κάθε 4 μήνες ή όταν η λυχνία του πλήκτρου F αναβοσβήνει. Η λυχνία αναβοσβήνει όταν ο απορροφητήρας είναι αναμμένος.

Ενεργοποίηση / απενεργοποίηση του προειδοποιητικού σήματος

• Στη λειτουργία ανακύκλωσης, η ενεργοποίηση του προειδοποιητικού σήματος αλλαγής φίλτρου μπορεί να γίνει κατά την εγκατάσταση ή αργότερα.
  • Σβήστε το φωτισμό και τον κινητήρα.
• Αποσυνδέστε τον απορροφητήρα χρησιμοποιώντας τον κεντρικό διακόπτη ή από τον διπολικό διακόπτη του κεντρικού δικτύου παροχής.
  • Βάλτε σε λειτουργία πατώντας το πλήκτρο T2.
  • Αφήστε το πλήκτρο. Οι λυχνίες L, T2 και F είναι αναμμένες.
• Méσα σε 3 δευτερόλεπτα πατήστε F μέχρι η αντίστοιχη λυχνία να αναβοσβήνει ως εξής :
  • δύο φορές – Ενεργοποίηση προειδοποιητικού σήματος αλλαγής φίλτρου
• μία φορά- Απενεργοποίηση προειδοποιτικού σήματος αλλαγής φίλτρου

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΦΙΛΤΡΟΥ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΑ

Διακοπή του προειδοποιητικού σήματος

• Σβήστε το φωτισμό και τον κινητήρα.
- Πατήστε το πλήκτρο F για 4 δευτερόλεπτα μέχρι η λυχνία T1 να αρχίσει να αναβοσβήνει.

Αλλαγή των φίλτρων

• Αφαιρέστε τα φίλτρα λίπους
- Αφαιρέστε τα κορεσμένα φίλτρα ενεργού άνθρακα ελευθερώνοντας το κούμπωμα.
• Τοποθετήστε τα νέα φίλτρα στη θέση τους.
• Αντικαταστήστε τα μεταλλικά φίλτρα.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΛΑΜΠΤΗΡΩΝ

Λαμπτήρες αλογόνου των 20 W

• Βγάλτε τις 2 βίδες που στερεώνουν τη βάση φωτισμού και βγάλτε την από τον απορροφητήρα.
  • Βγάλτε το λαμπτήρα από τη βάση.
• Αντικαταστήστε τον με νέο λαμπτήρα ίδιων χαρακτηριστικών, έτσι ώστε να προσαρμόσουν σωστά τα δύο βύσματα στις υπο- δοχές της βάσης.
• Τοποθετήστε τη βάση και στερεώστε την με τις δύο βίδες που αφαιρέσατε.
