Μάρκα	Electrolux
Μοντέλο	EFC6540
Τύπος προϊόντος	Απορροφητήρας (κουκούλα εξάτμισης)
Πλάτος	60 cm (εκτιμώμενο βάσει της ένδειξης μοντέλου)
Τοποθέτηση	Εντοιχισμός, τοποθέτηση σε τοίχο με τηλεσκοπική καμινάδα
Απαγωγή	Έκδοση εξαγωγής (προς τα έξω) ή έκδοση φίλτρου (ανακύκλωση)
Τιμή σύνδεσης	220-240 V ~ 50/60 Hz (σύμφωνα με την πινακίδα τύπου)
Κλάση	Κλάση I (απαιτείται γείωση)
Ελάχιστη απόσταση από την εστία μαγειρέματος	650 mm
Αριθμός ταχυτήτων	3 κανονικές + 1 εντατική (5 λεπτά)
Χειρισμός	Ηλεκτρονικά πλήκτρα με ενδείξεις LED
Φωτισμός	Λαμπτήρας αλογόνου 20 W (1x), ρυθμιζόμενος φωτισμός ευγένειας (5 W)
Λιποφίλτρα	Αυτοφερόμενα μεταλλικά φίλτρα, ανθεκτικά στο πλυντήριο πιάτων
Φίλτρο άνθρακα (προαιρετικό)	Ενεργό φίλτρο άνθρακα, αντικαταστάσιμο, μη πλενόμενο
Συναγερμός κορεσμού φίλτρου	Ναι, τόσο για λιποφίλτρο όσο και για φίλτρο άνθρακα
Καθυστερημένη απενεργοποίηση (Delay)	Ναι, 5/15/20 λεπτά ανάλογα με την ταχύτητα
Διάμετρος εξαγωγής αέρα	150 mm (με δυνατότητα μείωσης στα 120 mm)
Παρεχόμενα αξεσουάρ	Τηλεσκοπική καμινάδα, φλάντζα μείωσης, βραχίονες, βίδες, ούπα
Συχνότητα συντήρησης λιποφίλτρων	Κάθε 2 μήνες ή συχνότερα σε εντατική χρήση
Συχνότητα συντήρησης φίλτρου άνθρακα	Αντικατάσταση κάθε 4 μήνες

Συχνές ερωτήσεις - EFC6540 ELECTROLUX

Ποια είναι η ελάχιστη απόσταση μεταξύ του απορροφητήρα και της εστίας μαγειρέματος;

Η ελάχιστη απόσταση ασφαλείας είναι 650 mm. Αυτό είναι απαραίτητο για λόγους ασφάλειας και για να εξασφαλιστεί η βέλτιστη απόδοση.

Μπορώ να συνδέσω τον απορροφητήρα σε υπάρχοντα αγωγό καπνού λέβητα θέρμανσης;

Όχι, ποτέ μην συνδέετε τον απορροφητήρα σε σωλήνες εξαγωγής καπνού που παράγεται από καύση (π.χ. λέβητες θέρμανσης, τζάκια). Αυτό μπορεί να είναι επικίνδυνο και δεν επιτρέπεται.

Πώς καθαρίζω τα μεταλλικά λιποφίλτρα;

Τα μεταλλικά λιποφίλτρα μπορούν να καθαριστούν στο πλυντήριο πιάτων ή στο χέρι με ουδέτερο απορρυπαντικό. Πρέπει να καθαρίζονται κάθε 2 μήνες, ή συχνότερα σε εντατική χρήση. Αφαιρέστε τα φίλτρα σπρώχνοντάς τα προς τα πίσω και τραβώντας τα προς τα κάτω.

Γιατί αναβοσβήνει η LED του πλήκτρου F;

Εάν η LED του πλήκτρου F αναβοσβήνει, αυτό υποδεικνύει ότι το ενεργό φίλτρο άνθρακα είναι κορεσμένο και πρέπει να αντικατασταθεί. Εάν η LED παραμένει αναμμένη, τα μεταλλικά λιποφίλτρα πρέπει να καθαριστούν. Ο συναγερμός ενεργοποιείται μετά από συγκεκριμένο αριθμό ωρών λειτουργίας.

Πώς αντικαθιστώ τον λαμπτήρα αλογόνου;

Απενεργοποιήστε πρώτα την τροφοδοσία. Αφαιρέστε τις 2 βίδες της βάσης του λαμπτήρα, τραβήξτε τη βάση έξω από το κάλυμμα και αφαιρέστε τον παλιό λαμπτήρα. Τοποθετήστε έναν νέο λαμπτήρα αλογόνου 20 W (ίδιου τύπου) και επανατοποθετήστε τη βάση. Βεβαιωθείτε ότι οι ακίδες εισέρχονται σωστά στο περίβλημα.

Τι κάνει η λειτουργία Delay;

Η λειτουργία Delay παρέχει μια καθυστερημένη απενεργοποίηση του κινητήρα, ιδανική για την απομάκρυνση υπολειμματικών οσμών. Ενεργοποιείται κρατώντας πατημένο το πλήκτρο T3 για 2 δευτερόλεπτα. Ο χρόνος απενεργοποίησης εξαρτάται από την επιλεγμένη ταχύτητα: 20 λεπτά στην ταχύτητα 1/κλειστό, 15 λεπτά στην ταχύτητα 2, 5 λεπτά στην ταχύτητα 3.

Πρέπει να γειωθεί ο απορροφητήρας;

Ναι, ο απορροφητήρας είναι συσκευή Κλάσης I και πρέπει να συνδεθεί σε γειωμένη πρίζα. Ελέγξτε ότι η τάση δικτύου αντιστοιχεί στην τιμή στην πινακίδα τύπου και αναθέστε την εγκατάσταση σε αναγνωρισμένο ηλεκτρολόγο.

Μπορώ να χρησιμοποιήσω τον απορροφητήρα σε λειτουργία ανακύκλωσης;

Ναι, ο απορροφητήρας μπορεί να χρησιμοποιηθεί σε έκδοση φίλτρου (ανακύκλωση). Για αυτό, πρέπει να εγκατασταθεί ένα ενεργό φίλτρο άνθρακα και η έξοδος αέρα πρέπει να συνδεθεί στα παρεχόμενα εξαρτήματα σύνδεσης που οδηγούν στην καμινάδα.

Πώς επαναφέρω τον συναγερμό φίλτρου μετά τον καθαρισμό ή την αντικατάσταση των φίλτρων;

Απενεργοποιήστε τον κινητήρα και πατήστε το πλήκτρο F για τουλάχιστον 4 δευτερόλεπτα έως ότου η LED του πλήκτρου T1 αρχίσει να αναβοσβήνει. Αυτό επιβεβαιώνει την επαναφορά του συναγερμού.

Ποια διάμετρο έχει η εξαγωγή αέρα και μπορώ να τη μειώσω;

Η τυπική σύνδεση είναι 150 mm. Παρέχεται φλάντζα μείωσης για τη μείωση της διαμέτρου στα 120 mm. Χρησιμοποιήστε άκαμπτους ή εύκαμπτους σωλήνες και στερεώστε τους με κατάλληλους σφιγκτήρες.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EFC6540 ELECTROLUX

Εγχειρίδιο οδηγιών ΠΕΡΙΕΧΟΜΕΝΑ

ΣΥΜΒΟΥΛΕΣ ΚΑΙ ΣΥΣΤΑΣΕΙΣ 35
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ....36
ΕΓΚΑΤΑΣΤΑΣΗ....37
XPHΣH 40
ΣΥΝΤΗΡΗΣΗ 42

⚠️ Το παρόν εγχειρίδιο οδηγιών χρήσης αναφέρεται σε πολλά μοντέλα της συσκευής. Είναι δυνατό να περιγράφονται διάφορα εξαρτήματα του εξοπλισμού, που δεν αφορούν τη συσκευή σας.

ΕΓΚΑΤΑΣΤΑΣΗ

• Ο κατασκευαστής δεν φέρει καμία ευθύνη για βλάβες που οφείλονται σε λανθασμένη εγκατάσταση ή στη μη τήρηση των κανόνων της τεχνικής.
• Η ελάχιστη απόσταση ασφαλείας μεταξύ της επιφάνειας των εστιών και του απορροφητήρα πρέπει να είναι 650 mm.
• Βεβαιωθείτε ότι η τάση του δικτύου αντιστοιχεί στην τιμή που αναγράφεται στην πινακίδα στο εσωτερικό του απορροφητήρα.
  • Για συσκευές κλάσης Ι βεβαιωθείτε ότι η οικιακή ηλεκτρική εγκατάσταση εξασφαλίζει σωστή γείωση.
• Συνδέστε τον απορροφητήρα στον αγωγό απαγωγής χρησιμοποιώντας σωλήνα με διάμετρο ίση ή μεγαλύτερη από 120 mm. Η διαδρομή του σωλήνα πρέπει να είναι όσο το δυνατόν συντομότερη.
• Μη συνδέετε το σωλήνα σε αγωγούς απαγωγής κατναερίων που παράγονται από καύση (λέβητες, τζάκια κλπ.).
• Σε περίπτωση που στο δωμάτιο εκτός από τον απορροφητήρα χρησιμοποιούνται και συσκευές που δεν καταναλώνουν ηλεκτρική ενέργεια (π.χ. συσκευές καύσης αερίου), θα πρέπει να προβλέπεται επαρκής αερισμός του χώρου. Εάν η κουζίνα δεν διαθέτει ανοίγματα, δημιουργήστε ένα άνοιγμα που να επτικοινωνεί με το εξωτερικό για να εξασφαλίζεται η είσοδος καθαρού αέρα.

ΧΡΗΣΗ

• Ο απορροφητήρας έχει μελετηθεί αποκλειστικά για οικιακή χρήση και για την απαγωγή των οσμών της κουζίνας.
• Μη χρησιμοποιείτε ποτέ για άλλες χρήσεις τον απορροφητήρα.
• Μην αφήνετε ελεύθερες φλόγες μεγάλης έντασης κάτω από τον απορροφητήρα όταν λειτουργεί.
• Ρυθμίζετε πάντα τις φλόγες έτσι ώστε να μην προεξέχουν πολύ από τον πάτο των σκευών.
• Ελέγχετε τις φριτέζες όταν χρησιμοποιούνται: το καυτό λάδι μπορεί να πάρει φωτιά.
• Μην μαγειρεύετε φαγητά φλαμπέ κάτω από τον απορροφητήρα της κουζίνας. Υπάρχει κίνδυνος πυρκαγιάς.
• Αυτή η συσκευή δεν πρέπει να χρησιμοποιείται από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες ψυχικές ή διανοητικές ικανότητες, ή από άτομα χωρίς πείρα και γνώση, εκτός εάν ελέγχονται ή εκπαιδεύονται στη χρήση της συσκευής από άτομα που ευθύνονται για την ασφάλειά τους.
  • Τα παιδιά πρέπει να επιβλέπονται ώστε να εξασφαλιστεί ότι δεν παιζουν με τη συσκευή.

ΣΥΝΤΗΡΗΣΗ

• Πριν από οποιαδήποτε επέμβαση συντήρησης, αποσυνδέστε τον απορροφητήρα βγάζοντας το φις από την πρίζα ή γυρνώντας το γενικό διακόπτη.
- Η συντήρηση των φίλτρων πρέπει να εκτελείται σχολαστικά και έγκαιρα στα ενδεδειγμένα χρονικά διαστήματα.
• Για τον καθαρισμό των επιφανειών του απορροφητήρα αρκεί να χρησιμοποιήσετε ένα υγρό πανί και ουδέτερο υγρό απορρυπαντικό.

Το σύμβολο Χτο προϊόν ή επάνω στη συσκευασία του υποδεικνύει ότι δεν πρέπει να μ εταχειρίζεστε το προϊόν αυτό ως οικιακό απόρριμμα . Αντιθέτως θα πρέπει να παραδίδεται στο κατάλληλο σημείο συλλογής για την ανακύκλωση ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Εξασφαλίζοντας ότι το προϊόν αυτό διατίθεται σωστά, συμ βάλλετε στην αποτροπή ενδεχόμενων αρνητικών συνεπειών για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα μπορούσαν διαφορετικά να προκληθούν από ακατάλληλο χειρισμό απόρριψης του προϊόντος αυτού. Για λεπτομερέστερες πληροφορίες σχετικά με την ανακύκλωση του προϊόντος αυτού, επικοινωνήστε με το δημαρχείο της περιοχής σας, την τοπική σας υπηρεσία αποκομιδής οικιακών απορριμμάτων ή με το κατάστημα όπου αγοράσατε το προϊόν.

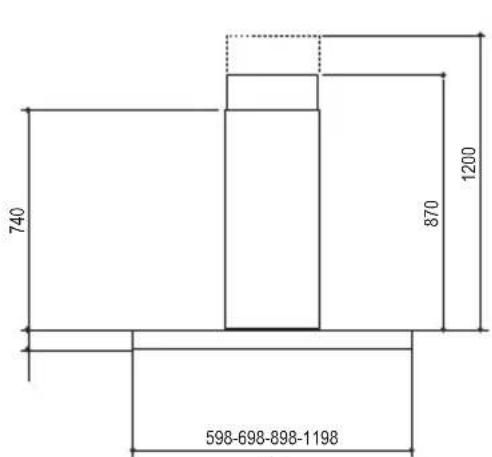

Διαστάσεις

Εξαρτήματα

Ap.	Ποσ.	Εξαρτήματα Προϊόντος
1	1	Κυρίως Σώμα Απορροφητήρα, ολοκληρωμένο με: Πλήκτρα, Φωτισμός, Ανεμιστήρα, Φίλτρα
2	1	Τηλεσκοπική Καμονάδα που περιλαμβάνει:
2.1	1	Επάνω τμήμα
2.2	1	Κάτω τμήμα
9	1	Φλάντζα ∅ 150-120mm
10	1	Πεταλούδα
14.1	2	Επέκταση Σύνδεσης Εξόδου Αέρα
15	1	Σύνδεση Εξόδου Αέρα

Ap.	Ποσ.	Εξαρτήματα Εγκατάστασης
7.2.1	2	Βραχίονες Στήριξης Επάνω Τρήματος Καμινάδας
7.3	1	Υποστήριξη Σύνδεσης Εξόδου Αέρα
11	6	Ούπα
12a	6	Βίδες 4,2 x 44,4
12c	6	Βίδες 2,9 x 9,5

Ποσ. Έγγραφα

1	Εγχειρίδιο οδηγιών

Διάτρηση τοίχου και στερέωση στηριγμάτων

Χαράξτε στον τοίχο:

• μία κατακόρυφη γραμμή ως την οροφή ή έως το ανώτερο σημείο, στο κέντρο της ζώνης που προορίζεται για την εγκατάσταση του απορροφητήρα;
• μια οριζόντια γραμμή σε: 650 mm min. πάνω από την επιφάνεια των εστιών.

Τοποθετήστε το στήριγμα όπως στην εικ. 7.2.1 σε απόσταση 1-2 mm από την οροφή ή από το ανώτερο σημείο, ευθυγραμμίζοντας το κέντρο του (εγκοπές) με την κατακόρυφη γραμμή αναφο- ράς.

• Σημειώστε τα κέντρα των οπών του στηρίγματος.
• Τοποθετήστε το στήριγμα όπως στην εικ. 7.2.1 σε απόσταση Χ ππ κάτω από το πρώτο στήριγμα (Χ = ύψος πάνω καμινάδας του εξοπλισμού), ευθυγραμμίζοντας το κέντρο του (εγκοπές) με την κατακόρυφη γραμμή αναφοράς.
• Σημειώστε τα κέντρα των οπών του στηρίγματος.
• Σημειώστε όπως στην εικόνα ένα σημείο αναφοράς σε απόσταση 116 mm από την κατακόρυφη γραμμή αναφοράς, και 320 mm πάνω στην οριζόντια γραμμή αναφοράς.
• Επαναλάβετε αυτή την ενέργεια από την αντίθετη πλευρά.
  • Ανοίξτε οπές ο 8 mm στα σημεία αυτά.
  • Τοποθετήστε τα όύπα 11 στις οπές.
  • Στερεώστε το κάτω στήριγμα 7.2.1 γρησιμοποιώντας τις βίδες 12a (4,2 x 44,4) που παρέγονται.
• Στερεώστε μαζί το πάνω στήριγμα 7.2.1 και το στήριγμα ρακόρ 7.3 χρησιμοποιώντας τις 2 βίδες 12a (4,2 x 44,4) του εξοπλισμού.
  • Βιδώστε 2 βίδες 12a (4,2 x 44,4) του εξοπλισμού στις οπές για τη στερέωση του σώματος του απορροφητήρα, αφήνοντας απόσταση 5-6 mm ανάμεσα στον τοίχο και την κεφαλή της βίδας.

Τοποθέτηση σώματος απορροφητήρα

• Πριν στερεώσετε το σώμα του απορροφητήρα, σφίξτε τις 2 βίδες Vr που βρίσκονται στα σημεία στήριξης του απορροφητήρα.
  • Στερεώστε το σώμα του απορροφητήρα στις βίδες 12a.
  • Σφίξτε οριστικά τις βίδες στήριξης 12a.
  • Ρυθμίστε τις βίδες Vr για να αλφαδιάσετε το σώμα του απορροφητήρα.

Συνδέσεις

ΣΥΣΤΗΜΑ ΕΞΑΓΩΓΗΣ ΑΕΡΑ ΤΥΠΟΥ ΑΕΡΑΓΩΓΟΥ

Κατά την εγκατάσταση του τύπου αεραγωγού, συνδέστε τον απορροφητήρα στην καμινάδα χρησιμοποιώντας εύκαμπτο ή άκαμπτο σωλήνα ∅150 ή 120mm. Η επιλογή του σωλήνα αφήνεται στην κρίση του τεχνικού που εκτελεί την εγκατάσταση.

• Για την εγκατάσταση της πεταλούδας 10.
• Για την εγκατάσταση μιας σύνδεσης εξόδου αέρα ∅120mm, εισάγετε την φλάντζα 9 στην πεταλούδα 10.
- Στηρίξτε τον σωλήνα στη θέση του χρησιμοποιώντας αρκετούς σφιγκτήρες (δεν παρέχονται).
• Αφαιρέστε τυχόν φίλτρα ενεργού άνθρακα.

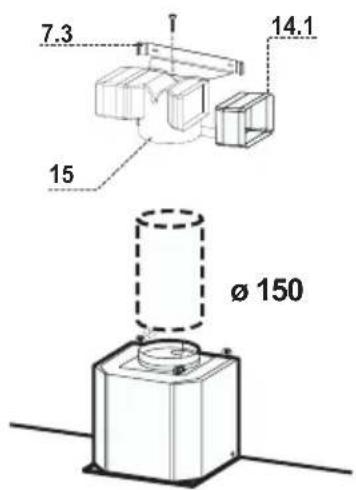

ΕΞΟΔΟΣ ΑΕΡΑ ΜΟΝΤΕΛΟΥ ΑΝΑΚΥΚΛΩΣΗΣ

• Τοποθετήστε από τα πλευρά τις προεκτάσεις 14.1 στο ρακόρ 15.
• Τοποθετήστε το ракόρ 15 στο στήριγμα 7.3 στερεώνοντάς το με μια βίδα.
• Βεβαιωθείτε ότι η έξοδος των προεκτάσεων 14.1 συμπίπτει με τα στόμια της καμινάδας οριζοντίως και καθέτως.
• Συνδέστε το ракόρ 15 στην έξοδο του σώματος απορροφητή- ρα με έναν άκαμπτο ή εύκαμπτο σωλήνα Φ 150 mm, η επιλογή του οποίου επαφίεται στον εγκαταστάτη.
• Βεβαιωθείτε για την παρουσία του φίλτρου ενεργού άνθρακα.

ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ

• Συνδέστε τον απορροφητήρα στο δίκτυο παρεμβάλλοντας δι- πολικό διακόπτη με άνοιγμα επαφών τουλάχιστον 3 mm.
• Βγάλτε τα φίλτρα για λίπη (βλ. παρ. “Συντήρηση”) και βεβαι- ωθείτε ότι ο συνδετήρας του ηλεκτρικού καλωδίου έχει συνδε- θεί σωστά στην υποδοχή της μονάδα αναρρόφησης

Τοποθέτηση καμινάδας

Πάνω καμινάδα

• Ανοίξτε ελαφρά τα δύο πλευρικά χείλη, συνδέστε τα πίσω από τα στηρίγματα 7.2.1 και κλείστε για να ασφαλίσουν.
• Βιδώστε στα πλευρά των στηριγμάτων με τις 4 βίδες 12c (2,9 x 9,5) του εξοπλισμού.
• Βεβαιωθείτε ότι η έξοδος των προεκτάσεων ρακόρ συμπίπτουν με τα στόμια της καμινάδας.

Κάτω καμινάδα

• Ανοίξτε ελαφρά τα δύο πλευρικά χείλη της καμινάδας, τοπο- θετήστε τα μεταξύ πάνω καμινάδας και τοίχου και κλείστε τα για γα ασφαλίσουν.
• Στερεώστε από τα πλευρά το κάτω μέρος στο σώμα του απορροφητήρα με τις 2 βίδες 12c (2,9 x 9,5) του εξοπλισμού.

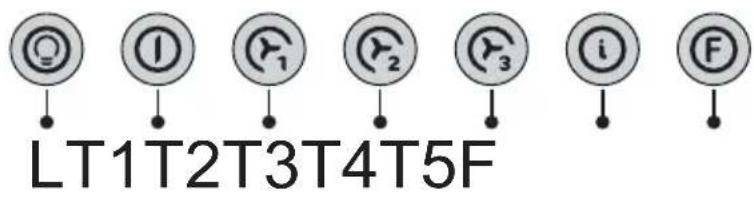

Ο απορροφητήρας μπορεί να ενεργοποιηθεί κατευθείαν από τον πλήκτρο επιλογής ταχύτητας χωρίς να χρειαστεί να πατήσετε το πλήκτρο 0/1
Πλήκτρο αφής	Βασική Λειτουργία	Ενδεικτικές λυχνίες
	Διπλή Λειτουργία
L	Ανάβει και σβήνει το σύστημα φωτισμού.	πλήκτρο αφής σβηστό	Φωτισμός σβηστός
	Όταν το πλήκτρο πατηθεί για 2 δευτερόλεπτα ανάβει το σύστημα «διακριτικού φωτισμού». Οι λάμπες τροφοδοτούνται με μικρότερη ισχύ 5W περίπου. Η λειτουργία αυτή διακόπτεται αν πατήσετε το πλήκτρο για 2 δευτερόλεπτα ή απλά το πατήσετε σύντομα για να επανέλθει ο κανονικός φωτισμός. Στη λειτουργία «διακριτικού φωτισμού» το πλήκτρο αφής δεν είναι αναμμένο.	πλήκτρο αφής αναμμένο	Φωτισμός αναμμένος
		πλήκτρο αφής σβηστό	Διακριτικός φωτισμός αναμμένος
T1	Όταν πατηθεί ο κινητήρας σβήνει ανεξαρτήτως της ταχύτητας που έχει επιλεγεί.	πλήκτρο αφής αναμμένο	Κινητήρας σε λειτουργία
		πλήκτρο αφής σβηστό	Κινητήρας εκτός λειτουργίας
T2	Όταν πατηθεί ο κινητήρας ρυθμίζεται στην πρώτη ταχύτητα.	πλήκτρο αφής αναμμένο
T3	Με μια σύντομη πίεση ο κινητήρας ρυθμίζεται στην δεύτερη ταχύτητα.	πλήκτρο αφής αναμμένο	Δεύτερη ταχύτητα σε λειτουργία
	Πιέζοντας το πλήκτρο για 2 δευτερόλεπτα η λειτουργία Delay ενεργοποιείται. Δηλαδή : αυτόματη απενεργοποίηση του απορροφητήρα μετά από ορισμένο χρόνο για την εξάλειψη κάθε εναπομένουσας μυρωδιάς . Αυτή η λειτουργία μπορεί να ενεργοποιηθεί στην θέση OFF , στη 1η , 2η και 3η ταχύτητα. Μπορεί να απενεργοποιηθεί πατώντας τα πλήκτρα αφής (Τ) με εξαίρεση το T3 . Η λειτουργία Delay λειτουργεί με τον ακόλουθο τρόπο :1° ταχύτητα / OFF = 20 λεπτά2° ταχύτητα = 15 λεπτά3° ταχύτητα = 5 λεπτά	πλήκτρο αφής αναβοσβήνει	Ενεργοποιημένη η λειτουργία Delay
T4	”Όταν πιεστεί ο κινητήρας ρυθμίζεται στην Τρίτη ταχύτητα.	πλήκτρο αφής αναμμένο
Πλήκτρο αφής	Βασική Λειτουργία	Ενδεικτικές λυχνίες
T5	Όταν πιεστεί το πλήκτρο, ο κινητήρας ξεκινάει στην εντατική ταχύτητα για 5 λεπτά. Μόλις περάσουν τα 5 λεπτά ο απορροφητήρας επιστρέφει στην ταχύτητα που είχε επιλεγεί πριν. Στην περίπτωση που επιλέγεται η εντατική ταχύτητα κατευθείαν από την θέση OFF ο απορροφητήρας θα περάσει στη 1η ταχύτηταμετά τα 5 λεπτά εντατικής ταχύτητας.	πλήκτρο αφής αναμμένο
F	Όταν πατηθεί για 4 δευτερόλεπτα ακυρώνει το προειδοποιητικό σήμα – το T1 αναβοσβήνει - για την αλλαγή φίλτρου. Η διαδικασία αυτή γίνεται όταν ο κινητήρας είναι απενεργοποιημένος.	πλήκτρο αφής αναμμένο	δείχνει ότι τα μεταλλικά φίλτρα έχουν κορεσθεί από λίπος και πρέπει να πλυθούν. Η υπενθύμιση ενεργοποιείται μετά από 100 ώρες λειτουργίας.
		πλήκτρο αφής αναβοσβήνει	Δείχνει ότι το φίλτρο άνθρα-κα έχει κορεσθεί και πρέπει να αντικατασταθεί. Τα μεταλλικά φίλτρα λίπους θα πρέπει να πλυθούν. Η υπενθύμιση αλλαγής φίλτρο άνθρα-κα ενεργοποιείται μετά από 200 ώρες λειτουργίας.

Φίλτρα για λίπη

ΚΑΘΑΡΙΣΜΟΣ ΜΕΤΑΛΛΙΚΩΝ ΦΙΛΤΡΩΝ ΓΙΑ ΛΙΠΗ

Διακοπή του προειδοποιητικού σήματος

• Σβήστε το φωτισμό και τον κινητήρα.
• Πατήστε το πλήκτρο F για 4 δευτερόλεπτα μέχρι η λυχνία T1 να αρχίσει να αναβοσβήνει.

Καθαρισμός των φίλτρων

• Πρέπει να πλένετε αυτά τα φίλτρα το πολύ κάθε δύο μήνες ή πιο συχνά ανάλογα από τη χρήση. Επίσης μπορούν να πλυθούν στο πλυντήριο πιάτων.
• Αφαιρέστε τα φίλτρα ένα-ένα πατώντας τα προς τα πίσω και κάτω.
  • Πλύνετε τα φίλτρα προσέχοντας να μην τα λυγίσετε. Αφήστε τα να στεγνώσουν πριν τα ξανατοποθετήσετε.
• Όταν τοποθετήσετε ξανά τα φίλτρα σιγουρευτείτε η λαβή να είναι ορατή από τη έξω πλευρά.

Το φίλτρο ενεργού άνθρακα δεν πλένεται, δεν ανακυκλώνεται και αντικαθιστάται κάθε 4 μήνες ή όταν η λυχνία του πλήκτρου F αναβοσβήνει. Η λυχνία αναβοσβήνει όταν ο απορροφητήρας είναι αναμμένος.

Ενεργοποίηση / απενεργοποίηση του προειδοποιητικού σήματος

• Στη λειτουργία ανακύκλωσης, η ενεργοποίηση του προειδοποιητικού σήματος αλλαγής φίλτρου μπορεί να γίνει κατά την εγκατάσταση ή αργότερα.
  • Σβήστε το φωτισμό και τον κινητήρα.
• Αποσυνδέστε τον απορροφητήρα χρησιμοποιώντας τον κεντρικό διακόπτη ή από τον διπολικό διακόπτη του κεντρικού δικτύου παροχής.
  • Βάλτε σε λειτουργία πατώντας το πλήκτρο T2.
  • Αφήστε το πλήκτρο. Οι λυχνίες L, T2 και F είναι αναμμένες.
• Méσα σε 3 δευτερόλεπτα πατήστε F μέχρι η αντίστοιχη λυχνία να αναβοσβήνει ως εξής :
  • δύο φορές – Ενεργοποίηση προειδοποιητικού σήματος αλλαγής φίλτρου
• μία φορά- Απενεργοποίηση προειδοποιητικού σήματος αλλαγής φίλτρου

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΦΙΛΤΡΟΥ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΑ

Διακοπή του προειδοποιητικού σήματος

• Σβήστε το φωτισμό και τον κινητήρα.
- Πατήστε το πλήκτρο F για 4 δευτερόλεπτα μέχρι η λυχνία T1 να αρχίσει να αναβοσβήνει.

Αλλαγή των φίλτρων

• Αφαιρέστε τα φίλτρα λίπους
- Αφαιρέστε τα κορεσμένα φίλτρα ενεργού άνθρακα ελευθερώνοντας το κούμπωμα.
• Τοποθετήστε τα νέα φίλτρα στη θέση τους.
• Αντικαταστήστε τα μεταλλικά φίλτρα.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΛΑΜΠΤΗΡΩΝ

Λαμπτήρες αλογόνου των 20 W

• Βγάλτε τις 2 βίδες που στερεώνουν τη βάση φωτισμού και βγάλτε την από τον απορροφητήρα.
  • Βγάλτε το λαμπτήρα από τη βάση.
• Αντικαταστήστε τον με νέο λαμπτήρα ίδιων χαρακτηριστικών, έτσι ώστε να προσαρμόσουν σωστά τα δύο βύσματα στις υπο- δοχές της βάσης.
• Τοποθετήστε τη βάση και στερεώστε την με τις δύο βίδες που αφαιρέσατε.
