Märke	Electrolux
Modell	EFC6540
Produkttyp	Köksfläkt
Bredd	60 cm (uppskattad baserat på modellbeteckning)
Montering	Inbyggnad, väggmontering med teleskopisk skorsten
Utsug	Utsugsversion (utomhus) eller filterversion (recirkulation)
Anslutningsvärde	220-240 V ~ 50/60 Hz (enligt märkplåt)
Klass	Klass I (jordning krävs)
Minsta avstånd till häll	650 mm
Antal hastigheter	3 normala + 1 intensiv (5 minuter)
Kontroll	Elektroniska knappar med LED-indikering
Belysning	Halogenlampa 20 W (1 st), dimbar artighetsbelysning (5 W)
Fettfilter	Självbärande metallfilter, diskmaskinssäkra
Kolfilter (tillval)	Aktivt kolfilter, utbytbart, ej tvättbart
Filtermättnadsalarm	Ja, för både fett- och kolfilter
Fördröjd avstängning (Delay)	Ja, 5/15/20 minuter beroende på hastighet
Luftutloppsdiameter	150 mm (med reducering till 120 mm möjlig)
Medföljande tillbehör	Teleskopisk skorsten, reduceringsfläns, fästen, skruvar, plugg
Underhållsfrekvens fettfilter	Varannan månad eller oftare vid intensiv användning
Underhållsfrekvens kolfilter	Byt var 4:e månad

Vanliga frågor - EFC6540 ELECTROLUX

Vad är minimiavståndet mellan köksfläkten och hällen?

Minsta säkerhetsavstånd är 650 mm. Detta är viktigt av säkerhetsskäl och för att garantera optimal prestanda.

Kan jag ansluta köksfläkten till en befintlig rökkanal från en värmepanna?

Nej, anslut aldrig köksfläkten till avloppsrör för rök från förbränning (t.ex. värmepannor, öppna spisar). Detta kan vara farligt och är inte tillåtet.

Hur rengör jag metallfettfiltren?

Metallfettfiltren kan rengöras i diskmaskin eller för hand med ett neutralt rengöringsmedel. De bör rengöras varannan månad, eller oftare vid intensiv användning. Ta bort filtren genom att trycka dem bakåt och dra neråt.

Varför blinkar LED-lampan på knapp F?

Om LED på knapp F blinkar indikerar det att det aktiva kolfiltret är mättat och måste bytas. Om LED lyser konstant måste metallfettfiltren rengöras. Larmet aktiveras efter ett visst antal drifttimmar.

Hur byter jag halogenlampan?

Stäng först av strömmen. Ta bort de 2 skruvarna från lamphållaren, dra ut hållaren ur kåpan och ta bort den gamla lampan. Sätt i en ny halogenlampa på 20 W (samma typ) och montera tillbaka hållaren. Se till att stiften hamnar korrekt i höljet.

Vad gör Delay-funktionen?

Delay-funktionen ger en fördröjd avstängning av motorn, idealisk för att ta bort kvarvarande lukter. Aktivera genom att hålla knapp T3 intryckt i 2 sekunder. Avstängningstiden beror på den inställda hastigheten: 20 min vid hastighet 1/av, 15 min vid hastighet 2, 5 min vid hastighet 3.

Måste köksfläkten jordas?

Ja, köksfläkten är en Klass I-apparat och måste anslutas till ett jordat uttag. Kontrollera att nätspänningen överensstämmer med värdet på märkplåten och låt en auktoriserad elektriker utföra installationen.

Kan jag använda köksfläkten i recirkulationsläge?

Ja, köksfläkten kan användas i filterversion (recirkulation). För detta måste ett aktivt kolfilter installeras och luftutloppet anslutas till de medföljande anslutningsdelarna som leder till skorstenen.

Hur återställer jag filterlarmet efter rengöring eller byte av filter?

Stäng av motorn och håll knapp F intryckt i minst 4 sekunder tills LED på knapp T1 börjar blinka. Detta bekräftar återställning av larmet.

Vilken diameter har luftutloppet och kan jag minska den?

Standardanslutningen är 150 mm. En reduceringsfläns medföljer för att minska diametern till 120 mm. Använd styva eller flexibla ledningar och fäst dessa med lämpliga klämmor.

BRUKSANVISNING EFC6540 ELECTROLUX

Denna bruksanvisning är förutsedd för flera versioner av apparaten.

Det är möjligt att vissa enskilda utrustningsdetaljer, inte berör din apparat.

INSTALLATION

• Tillverkaren åtar sig inget ansvar för fel som beror på felaktig eller olämplig installation.
• Minsta tillåtna avständ mellan spishäll och köksfläkt är 650 mm.
• Kontrollera att matningsnätets spänning motsvarar den som anges på märkskylten inuti köksfläkten.
• För Klass I-apparater, kontrollera att matningsnätet ger effektiv jordning.
• Anslut fläkten till frånluftkanalen via ett rör med en diameter på minst 120 mm. Anslutningsröret skall hållas så kort som möjligt.
• Anslut inte köksfläkten till frånluftkanaler som leder förbränningsgaser (från pannor, eldstäder etc.).
• Om fläkten används tillsammans med icke-elektriska spisar (t.ex. gasspisar) måste tillräcklig ventilation garanteras i lokalen för att förhindra backflöde av förbränningsgaser. Köket måste ha ett tilluftdon med direkt anslutning mot ytterluft för att garantera inflöde av friskluft.

ANVÄNDNING

• Köksfläkten är uteslutande avsedd för hemanvändning, för att eliminera köksos.
• Använd aldrig köksfläkten för andra ändamål än det avsedda.
• Undvik höga flammor under köksfläkten medan fläkten är i drift.
• Justera gaslågan så att flammorna endast berör kokkärlets undersida och inte tränger upp längs dess sidor.
• Fritöser måste övervakas kontinuerligt under användning: Överhettad olja kan fatta eld.
• Köksfläkten skall inte användas av barn eller personer som inte är insatta i korrekt användning.
• Apparaten är inte avsedd att användas av barn eller handikappade personer utan övervakning.
• Tillaga inga flamberade maträtter under köksfläkten, då det finns risk för eldsvåda
• Denna apparat får inte användas av personer (inklusive barn) med nedsatta fysiska, sensoriska eller mentala förmågor, eller av personer utan erfarenhet och kunskap, om inte de är kontrollerade eller instruerade om användningen av apparaten av personer ansvariga för deras säkerhet.
• Barn ska övervakas för att säkerställa att de inte leker med apparaten.

UNDERHÅLL

• Stäng av apparaten eller skilj den från matningsnätet innan något underhållsarbe- te utförs.
• Rengör och/eller byt filtren med angivet intervall.
• Rengör köksfläkten med en fuktig trasa och neutralt flytande diskmedel.

Symbolen ✉ på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

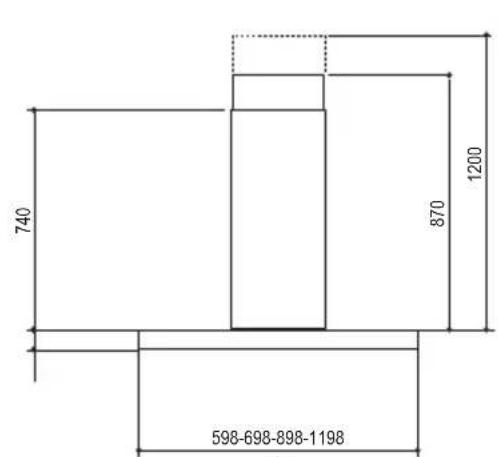

Mått

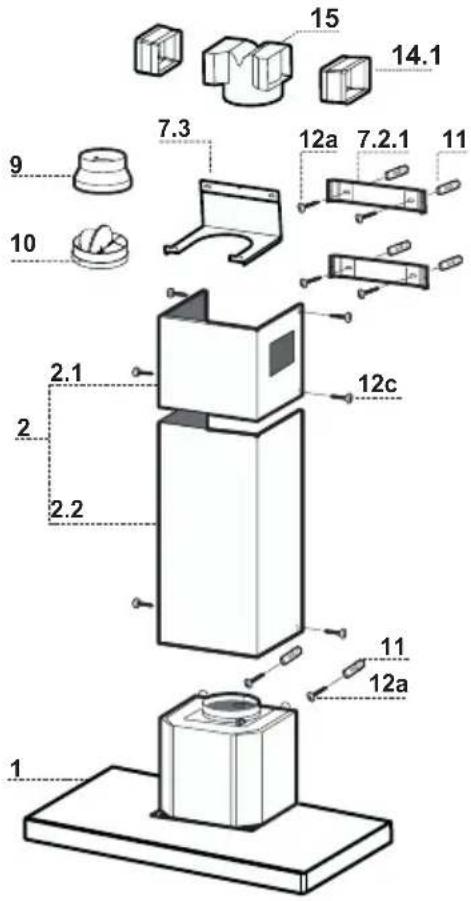

Komponenter

Ref.	Antal	Produktkomponenter
1	1	Köksfläkthus, komplett med: manöveranordningar,lampa, fläkt, filter
2	1	Teleskopisk skorsten bestående av:
2.1	1	Överdel
2.2	1	Underdel
9	1	Reduktionsfläns ø 150-120 mm
10	1	Fläns ø 150 med backventil
14.1	2	Anslutningsstycke för luftutsläpp
15	1	Luftutsläppsgrenrör

Ref.	Antal	Installationskomponenter
7.3	1	Luftutsläppsgrenrörs konsol
7.2.1	2	Fästvinklar för övre skorstensdel
11	6	Väggpluggar
12a	6	Skruvar 4,2 x 44,4
12c	6	Skruvar 2,9 x 9,5

1 Dokumentation

Borrning i vägg och montering av fästen

Markering på vägg:

• Ett vertikalt streck upp till taket eller max. gränsen, i mitten av köksfläktens monteringsområde.
• Ett horisontellt streck 650 mm ovanför tillagningshällen.
• Placera konsolen 7.2.1 1-2 mm från taket eller den övre gränsen enligt anvisningarna. Ställ in konsolens mitt (hack) på det vertikala referensstrecket.
• Markera konsolens hål.
• Placera konsolen 7.2.1 X mm under den första konsolen (X = höjd för medföljande övre skorsten) enligt anvisningarna. Ställ in konsolens mitt(hack) på det vertikala referensstrecket.
• Markera konsolens hål.
• Markera en referenspunkt 116 mm från det vertikala referensstrecket och 320 mm ovanför det horisontella referensstrecket enligt anvisningarna.
• Upprepa detta moment på den motsatta sidan.
• Borra 8 mm hål i de markerade punkterna.
• Sätt in expansionspluggarna 11 i hålen.
• Fäst den nedre konsolen 7.2.1 med de medföljande skruvarna 12a (4,2 x 44,4).
• Sätt ihop den övre konsolen 7.2.1 och stödkonsolen 7.3 med de medföljande två skruvarna 12a (4,2 x 44,4).
• Skruva fast de två medföljande skruvarna 12a (4,2 x 44,4) i hålen för fastsättning av köksfläktsstommen. Se till att lämna ett utrymme på 5-6 mm mellan väggen och skruvhuvudet.

Montering av köksfläktsstomme

• Innan du hakar fast köksfläktsstommen, skruva fast de 2 skruvarna Vr som sitter i upphängningspunkterna på köksfläktsstommen.
• Haka fast köksfläktsstommen i de förberedda 12a skruvarna.
• Skruva fast 12a stödskruvarna.
• Skruva på skruvarna Vr för att nivellera köksfläktsstommen.

Anslutningar

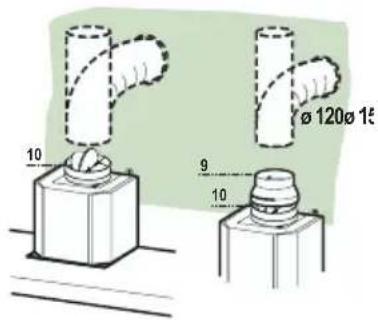

LUFTUTSLÄPP SUGANDE VERSION

För installation i sugande version anslut fläktkåpan till utgångs-rörsystemet med ett styv eller böjlig slang med en diameter på 150 eller 120 mm, valet lämnas åt installatören.

Anslutning till slang med ø 150

• Sätt i flänsen ø 150 10 på utgången av köksfläktsstommen.
• Fäst slangen med lämpliga slangklämmor. Nödvändigt material medföljer inte.

Anslutning till slang med ø 120

• För anslutning med en slang med 120 mm diameter, sätt i reduktionsflänsen 9 på den tidigare installerade ø 150 flänsen.
• Fäst slangen med lämpliga slangklämmor. Nödvändigt material medföljer inte.
• I båda fallen avlägsna eventuella luktfilter med aktivt kol.

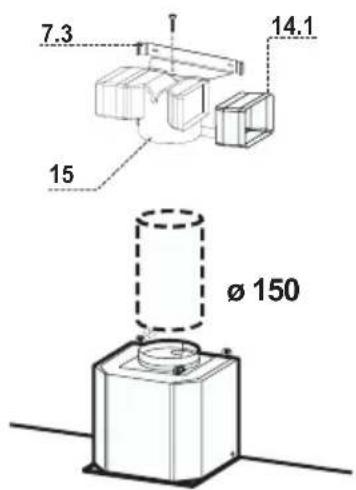

KOLFILTER

• För in förlängningsstyckena 14.1 i grenröret 15.
• Sätt i anslutningen 15 i stödkonsolen 7.3 och fäst den med en skruv.
• Kontrollera att förlängningsstyckna sitter horisontelt och vertikalt uppriktade. Om så inte är fallet justera detta.
• Anslut grenröret 15 till köksfläkten genom att använda en fast eller en flexibel slang.
  • Montera dit kolfilter

ELEKTRISK ANSLUTNING

• Anslut fläktkåpan till eluttaget och installera en tvåpolig brytare med en öppning på minst 3 mm emellan kontakterna.
• Avlägsna fettfiltren (se avsnitt "Underhåll") och se till att nätsladdens kontaktdon är rätt isatt i fläktens uttag

Skorsten, övre sektion

• För försiktigt två motstående sidor av den övre skorstensdelen utåt och haka dem på fästena 7.2.1. Se till att de sitter ordentligt.
• Fixera sidorna mot fästena med hjälp av de 4 skruvarna 12c som medföljer.
• Kontrollera att förlängningsstyckna sitter horisontelt och vertikalt uppriktade. Om så inte är fallet justera detta.

• För försiktigt två motstående sidor av den nedre skorstensdelen utåt och haka fast dem mellan den övre skorstensdelen och väggen. Se till att de kommer ordentligt på plats.
• Fixera den undre skorstensdelens sidor mot fläkthuset med hjälp av de 2 skruvarna 12c (2,9 x 9,5) som medföljer.

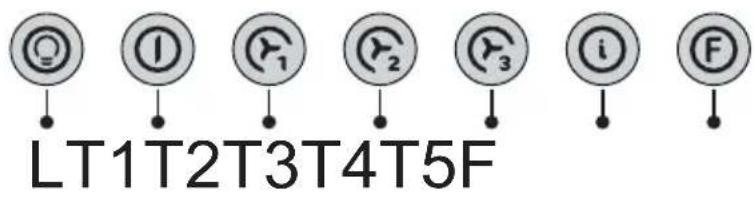

Köksfläkten kan kopplas in direkt vid önskad hastighet, genom att trycka på den tillhörande knappen utan att gå via motorknappen 0/1.
Knapp	Basfunktion	Signallampor
	Dubbel funktion
L	Belysningen tänds och släcks med ett kort tryck. Släckt knapp Belysning släckt
	Genom att trycka på knappen i 2 sekunder aktiveras belysningssättet “vänlighetsbelysning”. Lamporna matas med en reducerad effekt på cirka 5W. Denna funktion kan slås ifrån genom ett nytt tryck på knappen i 2 sekunder eller genom att kort trycka på den för att gå över till normal belysningssätt. Under be- lysningssättet vänlighetsbelysning lyser inte knappen.	Lysande knapp	Belysning tänd
		Släckt knapp	Vänlighetsbelysning tänd
T1	Stänger av motorn från vilken inställd hastighet som helst	Lysande knapp	Motor aktiv
		Släckt knapp	Motor icke-aktiv
T2	Startar motorn med första hastighet	Knapp för påslagen
T3	Om den kort trycks startar motorn med den andra hastig- heten	Knapp för påkopplad	Andra hastighet aktiv
	Genom att trycka på knappen i cirka 2”, aktiveras Delay-funktionen, d.v.s. försenad avstängning av apparaten. Lämplig för att eliminera kvarvarande matos. Den kan aktiveras från OFF-läget och från hastigheterna 1, 2, 3 ; den disaktiveras på förhand genom att trycka vilken (T)-knapp som helts med undantag av T3. Delay sker enligt följande schema: 1a hastighet / OFF = 20 minuter 2a hastighet = 15 minuter 3e hastighet = 5 minuter	Blinkande knapp	Delay funktion Aktiv
T4	Startar motorn med den tredje hastigheten	Knapp för påkopplad
Knapp	Basfunktion	Signallampor
T5	Startar motorn med intensiv hastighet, tidsinställd på 5 minuter. Efter 5 minuter återgår apparaten till den tidigare inställda hastigheten. Vid aktivering från avstängd appa-rat återgår systemet efter 5 minuter till den första hastig-heten.	Knapp för påkopplad
F	Om den trycks i 4 sekunder återställs larmsignalen för filtren och det signaleras av den blinkande T1-knappen. Detta moment kan enbart urföras med avstängd motor.	Knapp för påkopplad	Signalerar att metallfettfilt-ren är mättade och behövs diskas. Larmet träder i funk-tion efter 100 effektiva funk-tionstimmar som köksfläk-ten varit i drift.
		Blinkande knapp	Signalerar, när den är aktiv, mättnaden av luktfiltret med aktivt kol, och att den behö-ver bytas; även metallfettfilt-ren ska diskas. Larmet för mättat luktfilter med aktivt kol träder i funktion efter 200 effektiva driftstimmar som köksfläkten varit i drift.(Aktivering se avsnitt Luktfil-ter)

Fettfilter

RENGÖRING AV SJÄLVBÄRANDE METALLFETTFILTER

Återställning av larmsignalen

• Stäng av fläktmotorn.
• Tryck knapp F i åtminstone 4 sekunder, tills knapp T1 blinkar som bekräftelse.

Rengöring av filter

• De kan även diskas i diskmaskin, och de diskas varannan månad cirka eller oftare, vid en mer intensiv användning.
• Avlägsna ett filter i taget, skjut dem mot enhetens bakre del och dra dem samtidigt nedåt.
• Diska filtren utan att böja dem. Låt filtren torka före återmonteringen.
• Återmontera filtren. Se till att handtaget vänder mot den synliga utsidan.

Filtret kan inte diskas eller regenereras. Filtret ska bytas ut när knappen F blinkar eller minst var 4:e månad. Larmet löser ut endast när sugmotorn är aktiverad.

• I köksfläktarna, filtrerande version, aktiveras larmsignalen för mättade filter vid installationen eller efter denna.
• Släck belysningen och stäng av sugmotorn.
• Skilj köksfläkten från elnätet genom att dra ut kontakten på elkabeln från motorn eller med den tvåpoliga brytaren på eluttaget eller huvudströmbrytaren.
• Återställ anslutningen genom att hålla knapp T2 nedtryckt.
• Släpp knappen, knapparna L, T2 och F lyser med fast sken.
• Tryck knapp F inom 3 sekunder tills den blinkar som bekräftelse.
• 2 blinkningar – Larmet för mättat luktfilter med aktivt kol är AKTIVERAT
• 1 blinkning – Larmet för mättat luktfilter med aktivt kol är DISAKTIVERAT

BYTE AV LUKTFILTER MED AKTIVT KOL

Återställning av larmsignalen

• Stäng av sugmotorn.
• Tryck knapp F i åtminstone 4 sekunder, tills knapp T1 blinkar som bekräftelse.

Byte av filter

• Avlägsna metallfettfiltren
- Avlägsna det mättade luktfiltret med aktivt kol genom att lossa hakarna.
- Montera det nya filtret genom att haka fast det i sätet.
- Återmontera metallfettfiltren.

• Ta bort de två skruvarna som fäster lamphållaren och dra ut den ur köksfläkten.
• Dra ut lampan ur hållaren.
• Byt ut lampan mot en ny med samma egenskaper. Sätt in de två piggarna korrekt i hållarens säte.
• Montera hållaren på nytt med de två skruvarna.
