EFC6540 - Вытяжка ELECTROLUX - Бесплатное руководство пользователя
Найдите руководство к устройству бесплатно EFC6540 ELECTROLUX в формате PDF.
| Марка | Electrolux |
| Модель | EFC6540 |
| Тип продукта | Вытяжка (кухонная вытяжка) |
| Ширина | 60 см (оценено по обозначению модели) |
| Монтаж | Встраиваемый, настенный монтаж с телескопическим кожухом |
| Отвод воздуха | Версия с отводом (наружу) или версия с фильтром (рециркуляция) |
| Подключаемая мощность | 220-240 В ~ 50/60 Гц (согласно паспортной табличке) |
| Класс | Класс I (требуется заземление) |
| Минимальное расстояние до варочной панели | 650 мм |
| Количество скоростей | 3 обычных + 1 интенсивная (5 минут) |
| Управление | Электронные кнопки со светодиодной индикацией |
| Освещение | Галогенная лампа 20 Вт (1x), диммируемое вежливое освещение (5 Вт) |
| Жировые фильтры | Самонесущие металлические фильтры, пригодные для мытья в посудомоечной машине |
| Угольный фильтр (опционально) | Активированный угольный фильтр, сменный, не подлежит стирке |
| Сигнал насыщения фильтра | Да, как для жирового, так и для угольного фильтра |
| Отложенное выключение (Delay) | Да, 5/15/20 минут в зависимости от скорости |
| Диаметр воздуховода | 150 мм (возможно уменьшение до 120 мм) |
| Входящие в комплект аксессуары | Телескопический кожух, переходник, кронштейны, винты, дюбели |
| Периодичность обслуживания жировых фильтров | Каждые 2 месяца или чаще при интенсивном использовании |
| Периодичность обслуживания угольного фильтра | Заменять каждые 4 месяца |
Часто задаваемые вопросы - EFC6540 ELECTROLUX
Вопросы пользователей о EFC6540 ELECTROLUX
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего Вытяжка в формате PDF бесплатно! Найдите своё руководство EFC6540 - ELECTROLUX и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. EFC6540 бренда ELECTROLUX.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EFC6540 ELECTROLUX
Руководство по эксплуатации
Εγχειρίδιο οδηγιών
Руководство по эксплуатации УКАЗАТЕЛЬ
СОВЕТЫ И РЕКОМЕНДАЦИИ......26
ХАРАКТЕРИСТИКИ....27
УСТАНОВКА....28
ЭКСПЛУАТАЦИЯ....31
УХОД....33
Настоящее руководство по эксплуатации составлено для разных моделей прибора. Возможно, вы встретите в нем описание отдельных комплектующих, не относящихся к модели Вашего прибора.
УСТАНОВКА
- Производитель отклоняет всякую ответственность за повреждения, вызванные неправильной и несоответствующей правилам установкой.
- Минимальное безопасное расстояние между плитой и вытяжкой должно быть 650 мм.
- Проверить соответствие напряжения сети указанному на табличке, закрепленной внутри вытяжки.
- Для приборов класса I проверить, чтобы электрическая проводка в доме обеспечивала правильное заземление.
- Соединить вытяжку с дымоходом трубкой диаметром, равным или больше 120 мм. Длина трубки должна быть как можно меньше.
- Не соединять вытяжку с выпускными трубами дымов от процессов горения (котлы, камины и проч.).
- В случае если в помещении используются как вытяжка, так и приборы, не работающие на электроэнергии (например, газовые приборы), необходимо должным образом проветривать помещение. Если на кухне нет окна, сделать отверстие наружу из помещения, чтобы через него поступал свежий воздух.
ЭКСПЛУАТАЦИЯ
- Вытяжка спроектирована исключительно для бытового применения для уничтожения запахов от готовки.
- Никогда не допускать несоответствующего пользования вытяжкой.
- Не оставлять открытое и сильное пламя под находящейся в работе вытяжкой.
- Обязательно регулировать пламя, чтобы оно не выходило за дно кастрюль.
- Следить за работой фритюрниц: сильно нагретое масло может воспламениться.
- Не готовьте блюда фламбе под кухонной вытяжкой; опасность возникновения пожара.
- Запрещается пользоваться прибором людям (и детям) с ограниченными психическими, сенсорными и умственными способностями, а также лицам, не обладающим опытом и необходимыми знаниями, без контроля и предварительного обучения пользованием прибора со стороны ответственных за их безопасность лиц.
• Дети должны находиться под надзором взрослых и не играть с прибором.
УХОД
- Прежде чем приступить к любой операции по уходу, отсоединить вытяжку от сети, вынув электрическую вилку или выключив главный выключатель.
- Производить тщательный и своевременный уход за фильтрами в рекомендуемые интервалы времени.
- Для уборки поверхностей вытяжки пользоваться влажной тряпкой и жидким нейтральным мылом.

Символ на изделии или на его упаковке указывает, что оно не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт приемки электронного и электрооборудования для последующей утилизации. Соблюдая правила утилизации изделия, Вы поможете предотвратить причинение окружающей среде и здоровью людей потенциального ущерба, который возможен, в противном случае, вследствие неподобающего обращения с подобными отходами. За более подробной информацией об утилизации этого изделия просьба обращаться к местным властям, в службу по вывозу и утилизации отходов или в магазин, в котором Вы приобрели изделие.

| Обозн.К-во | Части изделия | |
| 1 | 1 | Корпус вытяжки в комплекте с ручками управления,освещением, вентилятором, фильтрами |
| 2 | 1 | Телескопическая дымовая труба, состоящая из: |
| 2.1 | 1 | Верхней дымовой трубы |
| 2.2 | 1 | Нижней дымовой трубы |
| 9 | 1 | Переходный фланец ø 150-120 мм |
| 10 | 1 | Фланец с клапаном |
| 14.1 | 1 | Насадка выпускного патрубка воздуха |
| 15 | 1 | Выпускной патрубок воздуха |
Обозн.К-во Установочные компоненты
| 7.2.1 | 2 | Крепежные скобы верхней дымовой трубы |
| 7.3 | 1 | Опорная скоба патрубка |
| 11 | 6 | Вкладыши |
| 12a | 6 | Винты 4,2 x 44,4 |
| 12c | 6 | Винты 2,9 x 9,5 |
1 Документация

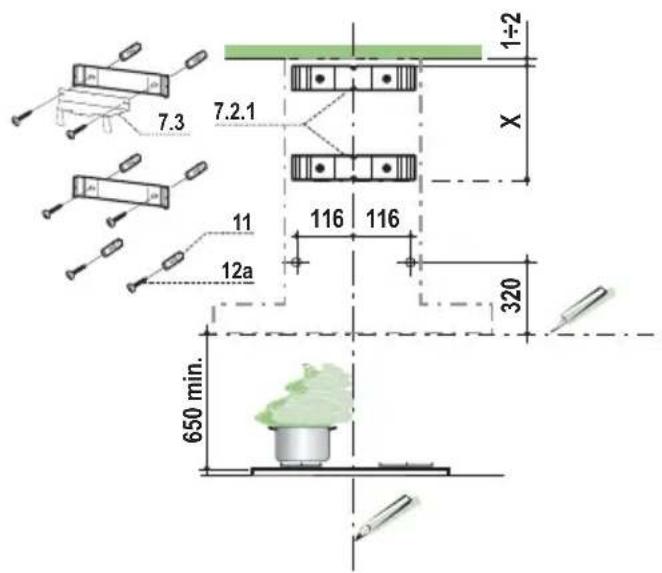

Сверление стены и крепление скоб

Провести на стене:
- вертикальную линию до потолка или до верхнего предела по центру участка, предусмотренного для установки вытяжки;
• горизонтальную линию на высоте мин. 650 мм от плиты.
Приложить, как показано на рисунке, скобу 7.2.1 к стене на расстоянии 1-2 мм от потолка или от верхнего предела, выровняв ее центр (прорези) по исходной вертикальной линии.
- Обозначить центры отверстий скобы.
- Приложить, как показано на рисунке, скобу 7.2.1 к стене на расстоянии X мм под первой скобой (X = высота верхней части дымохода, прилагаемого в комплекте), выровнять ее центр (прорези) по исходной вертикальной линии.
- Обозначить центры отверстий скобы.
- Сделать, как показано, отметку на расстоянии 116 мм от исходной вертикальной линии и 320 мм над исходной горизонтальной линией.
- Повторить эту операцию с противоположенной стороны.
• В обозначенных точках просверлить отверстия ∅ 8 мм.
• Вставить в отверстия вкладыши 11. - Закрепить нижнюю скобу 7.2.1 прилагаемыми в комплекте винтами 12a (4,2 x 44,4 ).
- Закрепить вместе верхнюю скобу 7.2.1 и опорную скобу патрубка 7.3 при помощи 2 входящих в комплект винтов 12a (4,2 x 44,4).
- Ввинтить 2 прилагаемых винта 12а (4,2 x 44,4) в отверстия крепления корпуса вытяжки, оставив расстояние 5-6 мм между стеной и головкой винта.
Установка корпуса вытяжки
- Прежде чем повесить корпус вытяжки, затянуть 2 винта Vr, расположенные в точках навески вытяжки.
- Повесить корпус вытяжки на предназначенные винты 12a.
- Затянуть до конца опорные винты 12а.
• Винтами Vr выровнять корпус вытяжки

Соединения
ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ
Для установки всасывающей вытяжки соединить ее с выпускной трубой жесткой или гибкой трубкой ∅ 150 или 120 мм, тип которой может выбрать монтажник.
Соединение трубки ø 150
• В выпускное отверстие корпуса вытяжки вставить фланец ø 150 мм 10.
- Закрепить трубку соответствующими трубными зажимами. Необходимый крепежный материал не входит в комплект.
Соединение трубки ∅ 120
- Для соединения с трубкой ∅ 120 мм вставить переходный фланец 9 в ранее установленный фланец ∅ 150 мм 10.
- Закрепить трубку соответствующими трубными зажимами. Необходимый крепежный материал не входит в комплект.
• В обоих случаях вынуть, если имеются, угольные фильтры.

ВЫПУСК ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ ВЫТЯЖКИ

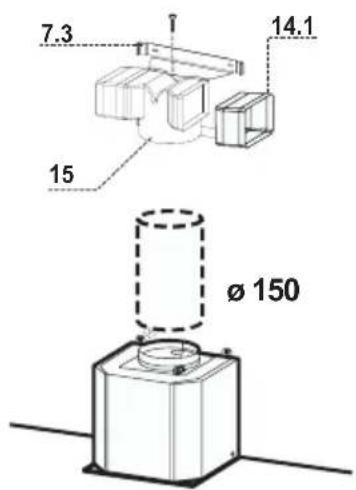

• Вставить сбоку насадки патрубка 14.1 в патрубок 15.
• Вставьте соединитель 15 в опорную скобу 7.3, закрепив его винтом.
- Проверить, чтобы выпускное отверстие насадок патрубка 14.1 совпало с отверстиями дымохода, как по горизонтали, так и по вертикали.
- Соединить патрубок 15 с выпускным отверстием корпуса вытяжки жесткой или гибкой трубкой 150 мм, тип которой может выбрать монтажник.
- Проверить наличие угольных фильтров.

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
- Соединить вытяжку с сетевым напряжением, установив двухполюсный выключатель с разведением контактов не менее 3 мм.
- Снять противожировые фильтры (смотри раздел "Уход") и проверить правильность положения разъема питающего кабеля в розетке вытяжки
Установка дымохода
Верхний дымоход
- Слегка развести две боковые кромки дымохода, зацепить их за скобы 7.2.1 и вновь свести до упора.
- Закрепить дымоход сбоку 4 входящими в комплект винтами 12c (2,9 x 9,5).
- Проверить, чтобы выпускное отверстие насадок патрубка совпало с решетками дымохода.
Нижний дымоход
- Слегка развести две боковые кромки дымохода, зацепить их между верхним дымоходом и стеной и вновь свести до упора.
- Закрепить нижнюю часть дымохода сбоку к корпусу вытяжки входящими в комплект 2 винтами 12c (2,9 x 9,5).

| Вытяжка может быть включена сразу для работы на нужной скорости нажатием соответствующей клавиши без необходимости включения клавиши 0/1 двигателя. | |||
| Клавиша | Основная функция | Световая сигнализация | |
| Двойная функция | |||
| L | При кратком нажатии включает и выключает систему освещения. | Клавиша не освещена | Свет выключен |
| При нажатии клавиши в течение 2 секунд включается система освещения в режиме “дежурного света”. На лампы подается напряжение ограниченной мощности около 5 Вт. Данная функция может быть отключена повторным нажатием клавиши в течение 2 секунд или кратким нажатием на нее для перехода в обычный режим освещения. В режиме дежурного света клавиша не освещена. | Клавиша освещена | Свет включен | |
| Клавиша не освещена | Дежурный свет включен | ||
| T1 | Отключить двигатель из любой настроенной скорости | Клавиша освещена | Двигатель включен |
| Клавиша не освещена | Двигатель отключен | ||
| T2 | Включает двигатель на первой скорости | Клавиша освещена | |
| T3 | При кратком нажатии включает двигатель на второй скорости | Клавиша освещена | Вторая скорость включена |
| При нажатии клавиши в течение примерно 2 секунд приходит в действие функция Delay, т.е. отключение прибора с задержкой. Функция удобна для завершения удаления остаточных запахов. Она включается из положения OFF и на скорости 1, 2, 3; отключается раньше времени нажатием любой клавиши (T) кроме клавиши T3. Задержка выполняется по следующей схеме:1-я скорость / OFF = 20 минут2-я скорость = 15 минут3-я скорость = 5 минут | Клавиша мигает | Функция задержки включена | |
| T4 | Включает двигатель на третьей скорости | Клавиша освещена | |
| Клавиша | Основная функция | Световая сигнализация | |
| T5 | Включает двигатель на интенсивной скорости с таймером на 5 минут. По истечении 5 минут прибор возвращается на ранее настроенную скорость работы. В случае включения функции на отключенном приборе по истечении 5 минут система возвращается на первую скорость. | Клавиша освещена | |
| F | При нажатии в течение 4 секунд сбрасывает аварийную сигнализацию фильтров, указывая на это миганием клавиши T1. Данная операция выполняется только при отключенном двигателе. | Клавиша освещена | Сигнализирует о насыщении металлических противожировых фильтров и о необходимости помыть их. Сигнализация срабатывает после 100 реальных часов работы вытяжки. |
| Клавиша мигает | При включении сигнализирует о насыщении фильтра против запахов на активном угле, который должен быть заменен, а также должны быть помыты металлические противожировые фильтры. Сигнализация о насыщении фильтра против запахов на активном угле срабатывает после реальных 200 часов работы вытяжки. (Включение см. разд. Фильтр против запахов) | ||
Противожировые фильтры
ОЧИСТКА САМОНЕСУЩИХ МЕТАЛЛИЧЕСКИХ ПРОТИВОЖИРО- ВЫХ ФИЛЬТРОВ
Сброс аварийного сигнала
- Выключить двигатель всасывания.
- Нажать на клавишу F в течение не менее 4 секунд, пока в качестве подтверждения не начнет мигать клавиша T1.
Очистка фильтров
- Такие фильтры можно также мыть в посудомоечной машине. Мыть фильтры необходимо не реже одного раза в 2 месяца или чаще в случае их активного применения.
- Снять фильтры по очереди, для чего прижать их к задней стороне узла и одновременно потянуть вниз.
- Помыть фильтры, следя за тем, чтобы они не погнулись, и до установки дать им просохнуть.
- Поставить фильтры на место так, чтобы ручка находилась с наружной стороны и была видна.

Данный фильтр нельзя мыть и восстанавливать, его следует менять, когда мигает клавиша F, но не реже одного раза в 4 месяца. Аварийная сигнализация срабатывает, только когда включен двигатель всасывания.
Включение/Отключение аварийного сигнала
- В фильтрующих вытяжках аварийная сигнализация о насыщении фильтров должна быть включена в момент установки прибора или после этого.
- Выключить освещение и двигатель всасывания.
- Отключить подачу напряжения вытяжки путем отсоединения разъема питающего кабеля от двигателя или двухполюсным выключателем на линии питания или же общим выключателем.
• Восстановить подключение нажатием клавиши T2. - Отпустить клавишу, клавиши L, T2 и F горят постоянным светом.
• В течение 3 секунд нажать клавишу F, пока она не начнет мигать в качестве подтверждения:
• 2 мигания – Сигнализация о насыщении угольного фильтра против запахов ВКЛЮЧЕНА
• 1 мигание - Сигнализация о насыщении угольного фильтра против запахов ОТ-КЛЮЧЕНА
ЗАМЕНА ФИЛЬТРА ПРОТИВ ЗАПАХОВ НА АКТИВНОМ УГЛЕ
Сброс аварийного сигнала
- Выключить двигатель всасывания.
- Нажать на клавишу F в течение не менее 4 секунд, пока в качестве подтверждения не начнет мигать клавиша T1.
Замена фильтра
- Вынуть металлические пртивожировые фильтры.
- Отсоединить насыщенный фильтр против запахов на активном угле при помощи специальных крюков.
- Поставить новый фильтр и зафиксировать его крюками в положении.
- Поставить на место металлические противожировые фильтры.

Галогенные лампы 20 Вт.
- Снять 2 винта крепления патрона и вынуть его из вытяжки.
- Вынуть из патрона лампу.
- Заменить ее на новую с такими же характеристиками; правильно вставить два штыревых контакта в гнездо лампового патрона.
- Вновь установить ламповый патрон и закрепить его снятыми ранее винтами.
